Podsumowanie. Dane projektu. Dane o lokalizacji. Numer projektu Zleceniodawca Ulica Kod pocztowy / Miasto. Pisula Robert 8,32 kwp/001.

Transkrypt

1 Podsumowanie Dane projektu Numer projektu Zleceniodawca Ulica Kod pocztowy / Miasto Pisula Robert 8,32 kwp/001 Nowa 10 Pławniowice Firma Klient Ulica Kod pocztowy / Miasto Telefon Tel. komórkowy Dane o lokalizacji Kontynent Europa Kraj Polska Kod pocztowy Miasto Pławniowice Długość geograficzna 18,48 O Szerokość geograficzna 50,38 N Wybrane dane o pogodzie Katowice Roczna suma horyznontalnego napromieniowania kwh/m² Źródło z okresu GeoModel ( ) Wysokość nad poziomem morza 205 m Rodzaj terenu Kategoria terenu 3 (Zabudowa wiejska, przedmieścia, tereny leśne) Rodzaj terenu Normalny Narażone miejsce Brak Współczynnik niezawodności 1,0 Średnie powierzchowne obciążenie śniegiem Ciśnienie wiatru Strefa obciążenia śniegiem Strefa obciążenia wiatrem 0,90 kn/m² 0,32 kn/m² IBC SOLAR nie ponosi odpowiedzialności za dokładność i kompletność projektowanej instalacji. IT InterTech Wodzisławska Mszana Polska Telefon Fax Strona internetowa biuro@smartekodom.pl Numer KRS NIP strona 1 z 5

2 Powierzchnia dachowa Dach strony południowowschodniej 1 (Budynek prostokatny 1) Moc instalacji 8,32 kwp Ilość modułów 32 St. Powierzchnia używana 52,06 m² Typ dachu Długość okapu (B) Długość krawędzi (A) Wysokość kalenicy (C) Orientacja na północ [ ] Nachylenie dachu (α) Podkonstrukcja Pokrycie dachu Producent modułów Typ modułu Wymiary modułu (LxWxH) Montaż modułu System montażowy System mocowania Podsumowanie Dach dwuspadowy 13,50 m 6,13 m 9,31 m Krokiew Dachówka zakladkowa IBC SOLAR IBC PolySol 260 ZL mm x 992 mm x 40 mm Pionowy TopFix200 Jednowarstwowy Nazwa profilu nośnego TF50 (5,20m) Łącznik Hak dachowy standard S Odległość między łącznikami 1,15 m Obliczenia statyczne systemu montażowego zgodne z podkonstrukcją nośną musi być wykonane przez analityka na miejscu w zależności od miejscowych warunków. Obliczanie konstrukcji nośnej jest oparta na obciążeniu śniegiem według DIN EN i obciążeniu wiatrem według DIN EN Połączenia Grupa 1 Ilość falowników Prognozowana specyficzna wydajność * Kalkulacja specyficznej wydajności nie uwzględnia strat na przewodach. Wybrano inwerter z konfiguracją dla: 32 Moduły typu IBC PolySol 260 ZL 1 St. 917 kwh/kwp * Stosunek wydajności 79,98 % Ilość Typ Wymiarowanie Moc instalacji Współczynnik mocy Moc skuteczna AC Moc pozorna AC 1. DCwejście 2. DCwejście 3. DCwejście 4. DCwejście 1. falownik 1 x Fronius Symo light 8.23M 97,31% Wp 1, W VA 1 x 16 IBC PolySol 260 ZL nie używane 1 x 16 IBC PolySol 260 ZL nie używane IBC SOLAR nie ponosi odpowiedzialności za dokładność i kompletność projektowanej instalacji. IT InterTech Wodzisławska Mszana Polska Telefon Fax Strona internetowa biuro@smartekodom.pl Numer KRS NIP strona 2 z 5

3 Podsumowanie Okablowanie DC Grupa 1 Roczne straty energii na okablowaniu 17,61 kwh Ilość modułów przesyłowych 0 St. Fronius Symo light 8.23M Ilość stringów Długość kabla Rodzaj kabla Spadek napięcia Roczne straty energii moc stringu DC (1.MPP) 1 25,00 m IBC FlexiSun 1x4mm² sw 100m 1,87 V 8,80 kwh Fronius Symo light 8.23M Ilość stringów Długość kabla Rodzaj kabla Spadek napięcia Roczne straty energii moc stringu DC (2.MPP) 1 25,00 m IBC FlexiSun 1x4mm² sw 100m 1,87 V 8,80 kwh Okablowanie AC Falownik L1 L2 L3 1x Fronius Symo light 8.23M 1x 1x 1x Obciążenie asymetryczne: 0,00 kva Faza 1 całkowite obciążenie: 2,73 kva Faza 2 całkowite obciążenie: 2,73 kva Faza 3 całkowite 2,73 kva obciążenie: Fronius Symo light 8.23M Długość kabla Przekrój kabla Materiał kabla Max. spadek napięcia Roczne straty energii Podstacja KabelAC 15,00 m 4,00 mm² miedź 0,35 % 13,11 kwh IBC SOLAR nie ponosi odpowiedzialności za dokładność i kompletność projektowanej instalacji. IT InterTech Wodzisławska Mszana Polska Telefon Fax Strona internetowa biuro@smartekodom.pl Numer KRS NIP strona 3 z 5

4 Podsumowanie Prognozowana wydajność schemat przepływu energii Napromieniowanie poziome: kwh/m², lokalizacja: Katowice, źródło: GeoModel ( ) Panel słoneczny: 32 St. IBC PolySol 260 ZL δ: 121 β: 35 Napromieniowanie na poziomie generatora: kwh/m² Energia wytwarzana przez generator energii słonecznej: Falownik: 1 St. Fronius Symo light 8.23M Energia generowana przez falownik: kwh Promieniowanie i straty generatora: 14,01 % Straty przewodu DC: 0,18 % Straty falownika: 4,00 % dodatkowe straty inwertera: 0,01 % Straty przewodu AC: 0,14 % Inne straty: 2,00 % Przesył AC Stosunek wydajności 79,65 % Roczna produkcja energii: 7 597,96 kwh Spec. roczna wydajność energetyczna: 913,22 kwh/kwp Własne zużycie i magazynowanie Roczne zużycie energii Stopień niezależności Bez systemu magazynowania energii Procent własnego zużycia Bez systemu magazynowania energii ,34 44,54 IBC SOLAR nie ponosi odpowiedzialności za dokładność i kompletność projektowanej instalacji. IT InterTech Wodzisławska Mszana Polska Telefon Fax Strona internetowa biuro@smartekodom.pl Numer KRS NIP strona 4 z 5

5 Wykres produkcji elektrycznej (Rok) Wybrane dane o pogodzie Katowice (GeoModel ( )) Pokazane wartości są obliczone z matematycznego modelu pogody i są one przykładowe. Prawdziwe wartości mogą się różnić w zależności od zewnętrznych czynników pogodowych. strona 5 z 5

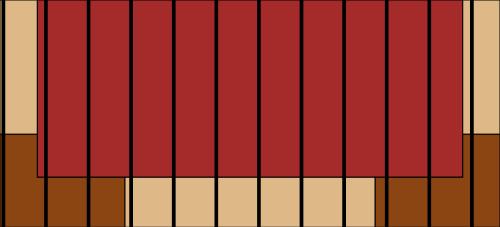

6 A C 6,13 m B D 13,50 m E Rysunek dachu, Dach strony południowowschodniej 1 (Budynek prostokatny 1) Widok pola modułowego Nr projektu.: Pisula Robert 8,32 kwp/001 Moc instalacji na dachu: 8,32 kwp 32 x IBC PolySol 260 ZL; L 1640mm x W 992mm x H 40mm Edytowany Tytuł Paweł Jarząbek Sprawdzony Zatwierdzony Prawa autorskie: IBC SOLAR AG Strona IT InterTech Wodzisławska Mszana (Polska) z Telefon.: biuro@smartekodom.pl 8 Internet:

7 A B 6,13 m C D 13,50 m E Legenda 10,1 36,6 63,1 czerwiec Rysunek dachu, Dach strony południowowschodniej 1 (Budynek prostokatny 1) Widok pola modułowego Nr projektu.: Pisula Robert 8,32 kwp/001 Moc instalacji na dachu: 8,32 kwp 32 x IBC PolySol 260 ZL; L 1640mm x W 992mm x H 40mm Tytuł Edytowany Sprawdzony Zatwierdzony Paweł Jarząbek Prawa autorskie: IBC SOLAR AG IT InterTech Strona Wodzisławska Mszana 2 Telefon.: z biuro@s Internet: 8

8 A B C 6,13 m D E 13,50 m Rysunek dachu, Dach strony południowowschodniej 1 (Budynek prostokatny 1) Widok struktury montażowej Nr projektu.: Pisula Robert 8,32 kwp/001 Moc instalacji na dachu: 8,32 kwp 32 x IBC PolySol 260 ZL; L 1640mm x W 992mm x H 40mm Tytuł Edytowany Sprawdzony Zatwierdzony Paweł Jarząbek Prawa autorskie: IBC SOLAR AG IT InterTech Strona Wodzisławska Mszana 3 Telefon.: z biuro@s Internet: 8

9 A 1.1 5,200 m 1.2 5,200 m 3.1 2,372 m B 1.3 5,200 m 1.4 5,200 m 3.2 2,372 m 1.5 5,200 m 4.1 1,700 m 2.1 4,722 m C 1.6 5,200 m 4.2 1,700 m 2.2 4,722 m 1.7 5,200 m 4.3 1,700 m 2.3 4,722 m D 1.8 5,200 m 4.4 1,700 m 2.4 4,722 m E Rysunek dachu, Dach strony południowowschodniej 1 (Budynek prostokatny 1) Schemat cięcia na wymiar nośnych profili panelowych Nr projektu.: Pisula Robert 8,32 kwp/001 Moc instalacji na dachu: 8,32 kwp 32 x IBC PolySol 260 ZL; L 1640mm x W 992mm x H 40mm Tytuł Edytowany Sprawdzony Zatwierdzony Paweł Jarząbek Prawa autorskie: IBC SOLAR AG IT InterTech Strona Wodzisławska Mszana 4 Telefon.: z biuro@s Internet: 8

10 W O A N 12,17 S B 0,58 1,64 1,64 0,02 2,01 C 4,97 4,97 4,97 D 6,07 0,02 4,04 0,58 3,33 0,67 0,02 0,02 0,67 6,07 2,01 4,04 E Rysunek dachu, Dach strony południowowschodniej 1 (Budynek prostokatny 1) Wymiary pola modułowego Nr projektu.: Pisula Robert 8,32 kwp/001 Moc instalacji na dachu: 8,32 kwp 32 x IBC PolySol 260 ZL; L 1640mm x W 992mm x H 40mm Tytuł Edytowany Sprawdzony Zatwierdzony Paweł Jarząbek Prawa autorskie: IBC SOLAR AG IT InterTech Strona Wodzisławska Mszana 5 Telefon.: z biuro@s Internet: 8

11 W O A N 4,80 S B 0,09 0,01 C 1,40 4,74 3,23 0,01 D 1,40 5,60 0,34 1,24 3,10 1,10 1,02 1,10 E Rysunek dachu, Dach strony południowowschodniej 1 (Budynek prostokatny 1) Wymiary pola modułowego Nr projektu.: Pisula Robert 8,32 kwp/001 Moc instalacji na dachu: 8,32 kwp 32 x IBC PolySol 260 ZL; L 1640mm x W 992mm x H 40mm Tytuł Edytowany Sprawdzony Zatwierdzony Paweł Jarząbek Prawa autorskie: IBC SOLAR AG IT InterTech Strona Wodzisławska Mszana 6 Telefon.: z biuro@s Internet: 8

12 Budynek prostokatny 1 Izolacja stringu kabla, Strona 7 z 8 Inwerter Numer stringu inwertera 1. Fronius Symo light 8.23M Inv. 1 MPP 1 No. 1 () / 16 St. Inv. 1 MPP 2 No. 1 () / 16 St.

13 A B C 6,13 m D E 13,50 m Rysunek dachu, Dach strony południowowschodniej 1 (Budynek prostokatny 1) Połączenie stringu Nr projektu.: Pisula Robert 8,32 kwp/001 Moc instalacji na dachu: 8,32 kwp 32 x IBC PolySol 260 ZL; L 1640mm x W 992mm x H 40mm Tytuł Edytowany Sprawdzony Zatwierdzony Paweł Jarząbek Prawa autorskie: IBC SOLAR AG IT InterTech Strona Wodzisławska Mszana 8 Telefon.: z biuro@s Internet: 8

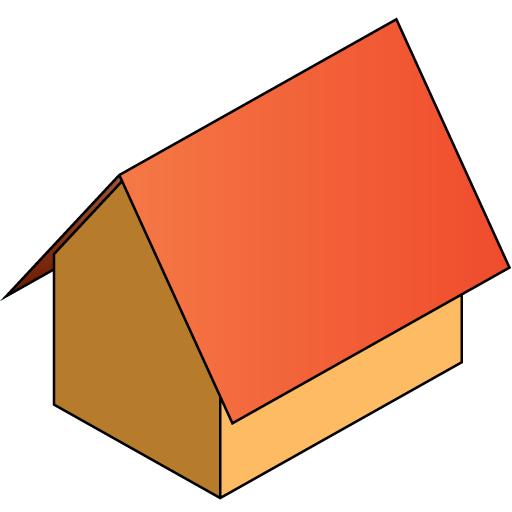

14 Raport statyczny Dane projektu Numer projektu Zleceniodawca Ulica Kod pocztowy / Miasto Pisula Robert 8,32 kwp/001 Nowa 10 Pławniowice Firma Klient Ulica Kod pocztowy / Miasto Telefon Tel. Komórkowy Lokalizacja Kontynent Europa Kraj Polska Kod pocztowy Miasto Pławniowice Długość geograficzna Szerokość geograficzna Wybrane dane o pogodzie Katowice Roczna kwota horyzontalnego napromieniowania kwh/m² Źródło z okresu GeoModel ( ) Wysokość nad poziomem morza 205 m Kategoria terenu Kategoria terenu 3 (Zabudowa wiejska, przedmieścia, tereny leśne) Rodzaj terenu Normalny Narażone miejsce Brak Współczynnik niezawodności 1,0 Średnie powierzchowne obciążenie śniegiem Ciśnienie wiatru Strefy obciążenia śniegiem Strefy nastawione na działanie wiatru 18,48 O 50,38 N 0,90 kn/m² 0,32 kn/m² Dane budynku Dach strony południowowschodniej 1 (Budynek prostokatny 1) Kształt budynku Budynek prostokątny Typ dachu Dach dwuspadowy Szerokość budynku 10,05 m Długość budynku 13,50 m Wysokość kalenicy 9,31 m Długość okapu 13,50 m Długość krawędzi 6,13 m Orientacja 121 Nachylenie dachu 35 Podkonstrukcja Krokiew Długość podkonstrukcji 1,15 m Pokrycie dachu Dachówka zakladkowa IBC SOLAR nie ponosi odpowiedzialności za dokładność i kompletność projektowanej instalacji. IT InterTech Wodzisławska Mszana Polska Telefon Fax Strona internetowa biuro@smartekodom.pl Numer KRS NIP strona 1 z 3

15 Raport statyczny Dane modułu Dach strony południowowschodniej 1 (Budynek prostokatny 1) Producent modułów Typ modułu Wymiary modułu Powierzchnia modułu Maksymalne obciążenie powierzchni Montaż modułu Waga modułu wysokość modułów / powierzchnia modułów IBC SOLAR IBC PolySol 260 ZL D x S x W: mm x 992 mm x 40 mm 1,63 m² 5,40 kn/m² Pionowy 19,00 kg 11,68 kg/m² Dane modułu Dach strony południowowschodniej 1 (Budynek prostokatny 1) System montażowy System mocowania Nazwa profilu nośnego Przekrój profilu montażowego modułu Moment bezwładności ly Moment bezwładności lz Moment oporu Wy Moment oporu Wz Rozmiar powierzchni A Łącznik Odległość między łącznikami Dane dotyczące wielkości podstawy łącznika Moment oporu Wx Zasięg profilu nośnego modułu TopFix200 Jednowarstwowy TF50 (5,20m) 3,09 cm⁴ 7,90 cm⁴ 2,16 cm³ 3,30 cm³ 2,90 cm² Hak dachowy standard S 1,150 m 0,18 cm³ 0,12 m IBC SOLAR nie ponosi odpowiedzialności za dokładność i kompletność projektowanej instalacji. IT InterTech Wodzisławska Mszana Polska Telefon Fax Strona internetowa biuro@smartekodom.pl Numer KRS NIP strona 2 z 3

16 Raport statyczny Zaciążenie Dach strony południowowschodniej 1 (Budynek prostokatny 1) Nominalne obciążenie śniegiem na poziomie sk Koeficjent oporu śniegu μ Obciążenie śniegiem si Ciśnienie wiatru q 0,90 kn/m² 0,67 0,60 kn/m² 0,32 kn/m² Wymiary powierzchni Lewa krawędź Lewy róg Dolna granica Prawy róg Prawa granica Punkt startowy X, Y 0,00m; 2,51m 0,00m; 0,00m 3,38m; 0,00m 10,12m; 0,00m 12,50m; 2,51m Roz:. szerokość, wysokość 1,00m; 3,62m 3,38m; 2,51m 6,75m; 1,35m 3,38m; 2,51m 1,00m; 3,62m Powierzchnia standardowa (H) Obszar przygraniczny (G) Powierzchnia rogu (F) Krokwie / płatwie Obciążenia na dachu Powierzchnia standardowa (H) Obszar przygraniczny (G) Powierzchnia rogu (F) Waga netto w kn/m² gy = 0,11; gx = 0,08 gy = 0,11; gx = 0,08 gy = 0,11; gx = 0,08 Obciążenie śniegiem w sy = 0,40; sx = 0,28 sy = 0,40; sx = 0,28 sy = 0,40; sx = 0,28 kn/m² Ciśnieniie wiatru w wdy = 0,23; wdx = 0,00 wdy = 0,35; wdx = 0,00 wdy = 0,35; wdx = 0,00 kn/m² Ssanie wiatru w kn/m² wsy = 0,42; wsx = 0,00 wsy = 0,70; wsx = 0,00 wsy = 0,55; wsx = 0,00 Wyniki Dach strony południowowschodniej 1 (Budynek prostokatny 1) Wykorzystanie Łącznik w % Profil łącznika dachowego w % Nośny proifl modułowy w % Dwuwarstwowy konektor w % Moduł w % Klamy modułów w % Charakterystyka nośnej siły Waga netto w kn Obciążenie śniegiem w kn Ciśnieniie wiatru w kn Ssanie wiatru w kn Powierzchnia standardowa (H) Obszar przygraniczny (G) Powierzchnia rogu (F) Powierzchnia standardowa (H) Obszar przygraniczny (G) Powierzchnia rogu (F) gy = 0,13; gx = 0,09 gy = 0,13; gx = 0,09 gy = 0,13; gx = 0,09 sy = 0,47; sx = 0,33 sy = 0,47; sx = 0,33 sy = 0,47; sx = 0,33 wdy = 0,28; wdx = 0,00 wdy = 0,41; wdx = 0,00 wdy = 0,41; wdx = 0,00 wsy = 0,49; wsx = 0,00 wsy = 0,83; wsx = 0,00 wsy = 0,65; wsx = 0, Wyniki System ok! Uwagi Obliczanie konstrukcji nośnej jest oparta na obciążeniu śniegiem według DIN EN i obciążeniu wiatrem według DIN EN Dopasowanie haku na dachu należy sprawdzić na miejscu. Nośność konstrukcji budynku wymaganej do instalacji systemu fotowoltaicznego musi być zawsze sprawdzona przez analityka statyki! Nawet potencjalnie wynikające zmiany obciążenia mają być brane pod uwagę. Ostrzeżenie! Obciążenie śniegiem musi być specjalnie skonsultowane na miejscu! IBC SOLAR nie ponosi odpowiedzialności za dokładność i kompletność projektowanej instalacji. IT InterTech Wodzisławska Mszana Polska Telefon Fax Strona internetowa biuro@smartekodom.pl Numer KRS NIP strona 3 z 3

17 IT InterTech Wodzisławska Mszana Wykaz części Strona 1 z 2 Numer wykazu części Numer klienta Osoba kontaktowa Nr. telefonu Paweł Jarząbek Zleceniodawca: Poz. Opis Ilość Jednostka sprzedaży Grupa 1 Jednostka szt. IBC PolySol 260 ZL Długość 1640 mm x Szerokość 992 mm x Wysokość 40 mm szt. Fronius Symo light 8.23M Opcjonalna pozycja szt. Cable Clip szt. Roof Hook Standard S szt. Connection Piece M szt. Rail End Cap TF50 / TF50m szt. Joint Connector TF50 / TF50m szt. Middle Clamp G3 3050mm szt. End Clamp G3 40mm ,200 szt. Support Rail TF50, 5200mm szt. ASD Flange Head Screw 8x300 A szt. ASD Countersunk Screw 8x340 A szt. Grounding Set BS4,8 for holes m IBC FlexiSun 1x4mm² sw 100m

18 IT InterTech Wodzisławska Mszana Wykaz części Strona 2 z 2 Numer wykazu części Numer klienta Osoba kontaktowa Nr. telefonu Paweł Jarząbek Zleceniodawca: Poz. Opis Ilość Jednostka sprzedaży Jednostka szt. MC4plug PVKST 4/6I szt. MC4socket PVKBT 4/6I

19 A Podział faz L1 L2 L3 Całkowita wydajność Maksymalne obciążenie Współczynnik mocy (cos ᶲ) 2.73 kva 2.73 kva 2.73 kva 8.20 kva 0.00 kva 1.00 B Schemat zasilania PVgłówna dystrybucja sekcja zasilania HAK TNCSieć F5 C40A F4 RCD 40A/0.30A F3 Absorcja energii P1 F1 E50A F2 E50A L L1 L kwh C L L2 L ~ L L3 L ~230/400V 50Hz PEN N N N PEN PEN D PE E Schemat połączeń AC Podział faz i schemat zasilania Nr projektu.: Pisula Robert 8,32 kwp/001 Tytuł Edytowany Sprawdzony Zatwierdzony Paweł Jarząbek Prawa autorskie: IBC SOLAR AG IT InterTech Strona Wodzisławska Mszana 1 Telefon.: z biuro@s Internet: 2

20 A L1 L2 L3 N PE Główna rozdzielnia B F1.01 B25A L1 L2 L3 N PE T ~ C = Grupa 1 D E Informacje falownika Producent falownika FRONIUS Typ falownika Fronius Symo light 8.23M Moc znamionowa 8200 W Informację o kablu, 3fazowy Długość kabla m Przekrój kabla 4.0 mm² Materiał kabla miedź Instalacja kablowa Na ścianie w korytku lub peszlu Straty 13,11 kwh (0,1681 %) Max. spadek napięcia 0.35 % Schemat połączeń AC Podział faz i schemat zasilania Nr projektu.: Pisula Robert 8,32 kwp/001 Tytuł Edytowany Sprawdzony Zatwierdzony Paweł Jarząbek Prawa autorskie: IBC SOLAR AG IT InterTech Strona Wodzisławska Mszana 2 Telefon.: z biuro@s Internet: 2

21 A Rodzaj falownika: Fronius Symo light 8.23M T1.0 Rozdzielacz MPPwejście Napięcia Umpp (70 C) Umpp (50 C) Umpp (25 C) Umpp (15 C) Uoc (10 C) MPP 1 415,30 V 451,88 V 497,60 V 515,89 V 673,61 V MPP 2 415,30 V 451,88 V 497,60 V 515,89 V 673,61 V = licznikbezpiecznik odniesienielicznikp2 F2 niskienapięcieprzesył B G 1.16 G 1.15 G 1.02 G EVUsieć 3 x 400V PEN 50Hz 1 kwh Kopia zapasowaautomatyczna C3słup F1.00 C L1 L2 L3 5 G 2.16 G 2.15 G 2.02 G 2.01 N PE 2 D Szyna ~ E Moduł: 1 x 16, IBC PolySol 260 ZL, moc nominalna 260 Wp Moduł: 1 x 16, IBC PolySol 260 ZL, moc nominalna 260 Wp PVmoc falownika: 8.4 kwp Grupa dachów moc PV: F1 kwp Schemat elektryczny Wymiarowanie falownika Nr projektu.: Pisula Robert 8,32 kwp/ x IBC PolySol 260 ZL Tytuł Edytowany Sprawdzony Zatwierdzony Paweł Jarząbek Prawa autorskie: IBC SOLAR AG IT InterTech Strona Wodzisławska Mszana 1 Telefon.: z biuro@s Internet: 1
