Przedsiębiorstwo. Projekt. Projekt instalacji fotowoltaicznej. P.H.U MARKUS-TEXI Sp.j. Osoba kontaktowa: Marek Drozdowski

Transkrypt

1 Przedsiębiorstwo P.H.U MARKUS-TEXI Sp.j. Osoba kontaktowa: Marek Drozdowski Projekt Adres: ul. Przemysłowa Rzeszów

2 3D, Podłączona do sieci instalacja fotowoltaiczna (PV) Dane klimatyczne RZESZOW/JASIONKA ( ) Moc generatora PV 39,76 kwp Powierzchnia generatora PV 237,1 m² Liczba modułów PV 142 Liczba falowników 2 Zysk Energia wyprodukowana przez system PV (sieć AC) kwh Spec. uzysk roczny 901,55 kwh/kwp Stosunek wydajności (PR) 81,2 % Strona 2 z 18

3 Twój zysk Całkowite koszty inwestycji ,24 zł Zwrot całkowitych nakładów 54,34 % Okres amortyzacji 1,9 Lata Koszty wytwarzania energii elektrycznej 0,05 zł/kwh Wyniki zostały ustalone w oparciu o matematyczny model obliczeniowy firmy (algorytm PV*SOL ). Uzysk rzeczywisty instalacji solarnej może być inny ze względu na wahania pogodowe, współczynniki sprawności modułów oraz falownika jak również inne czynniki. Strona 3 z 18

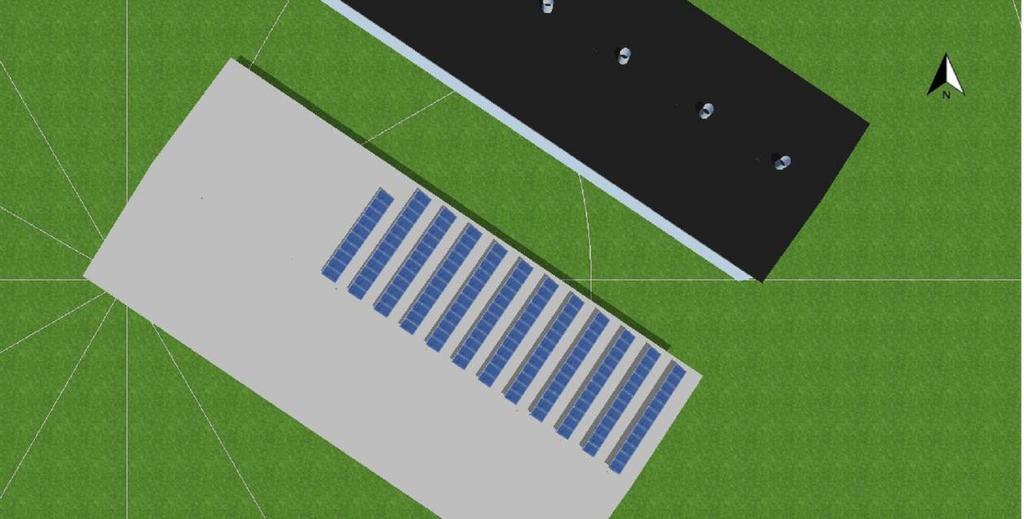

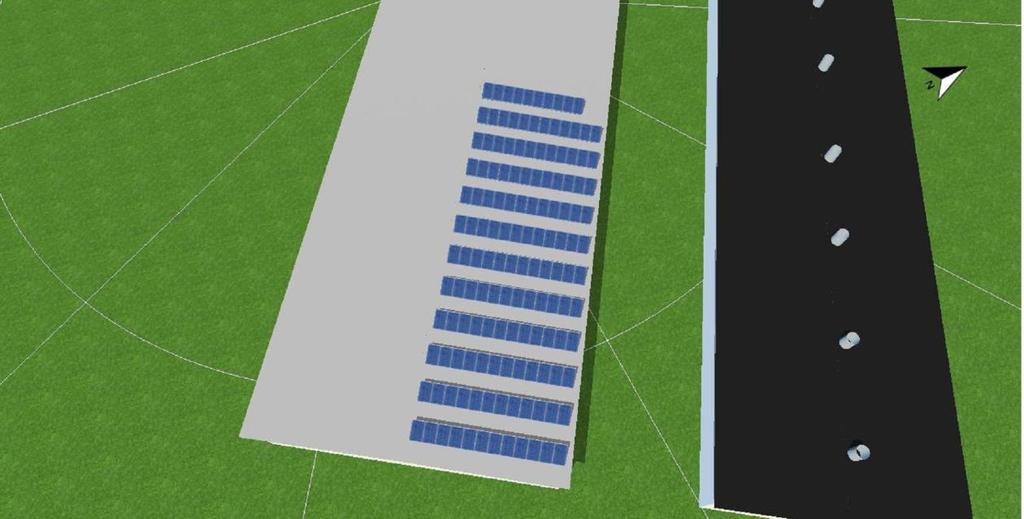

4 Struktura instalacji Dane klimatyczne Rodzaj instalacji RZESZOW/JASIONKA 3D, Podłączona do sieci instalacja fotowoltaiczna (PV) Generator PV Powierzchnię modułu Nazwa Powierzchnia dachu Północny-Wschód Moduły PV* 142 x Q.PLUS BFR-G Rev1 Producent Hanwha Q.CELLS Nachylenie 25 Orientacja Południowy-wschód 116 Rodzaj montażu Wolnostojący na dachu płaskim Powierzchnia generatora PV 237,1 m² Rysunek: Projektowanie 3D do Powierzchnia dachu Północny-Wschód Strona 4 z 18

5 Ilustracja: Horyzont od Powierzchnia dachu Północny-Wschód Falownik Powierzchnię modułu Powierzchnia dachu Północny-Wschód Falownik 1* 2 x FRONIUS Symo M Producent Fronius International Konfiguracja MPP 1: 2 x 19 MPP 2: 3 x 11 Sieć AC Liczba faz 3 Napięcie sieciowe (jednofazowe) 230 V Współczynnik mocy (cos phi) +/- 1 * Obowiązują warunki gwarancyjne poszczególnych producentów Strona 5 z 18

6 Wyniki symulacji Instalacja PV Moc generatora PV 39,8 kwp Spec. uzysk roczny 901,55 kwh/kwp Stosunek wydajności (PR) 81,2 % Zmniejszenie uzysku na skutek zacienienia 8,8 %/rok Energia oddana do sieci Energia oddana do sieci w pierwszym roku (łącznie z degradacją modułu) Pobór w trybie czuwania Emisja CO₂, której dało się uniknąć: kwh/rok kwh/rok 23 kwh/rok kg / rok Ilustracja: Prognoza uzysku Strona 6 z 18

7 Wyniki na powierzchnię modułu Powierzchnia dachu Północny-Wschód Moc generatora PV 39,76 kwp Powierzchnia generatora PV 237,1 m² Globalne nasłonecznienie na moduł 1110,6 kwh/m² Energia wyprodukowana przez system PV (sieć AC) 35846,2 kwh/rok Spec. uzysk roczny 901,6 kwh/kwp Stosunek wydajności (PR) 81,2 % Strona 7 z 18

8 Bilans energetyczny instalacji PV Promieniowanie globalne, poziomo 1 083,7 kwh/m² Odchylenie od standardowego widma -10,84 kwh/m² -1,00 % Odbicie od gruntu (albedo) 0,00 kwh/m² 0,00 % Orientacja i nachylenie modułów fotowoltaicznych 27,67 kwh/m² 2,58 % Zacienienie niezależne od modułu 0,00 kwh/m² 0,00 % Odbicia na powierzchni modułu -23,26 kwh/m² -2,11 % Globalne nasłonecznienie na moduł 1 087,3 kwh/m² 1 087,3 kwh/m² x 237,14 m² = ,2 kwh Globalne nasłonecznienie PV ,2 kwh Zanieczyszczenie 0,00 kwh 0,00 % Konwersja STC (współczynnik sprawności znamionowej modułu 16,76 %) ,39 kwh -83,24 % Znamionowa energia PV ,8 kwh Zacienienie częściowe specyficzne dla modułu ,49 kwh -6,83 % Zachowanie w warunkach słabego oświetlenia -284,10 kwh -0,71 % Odchylenie od znamionowej temperatury modułu -768,98 kwh -1,92 % Diody -219,29 kwh -0,56 % Niedopasowanie (dane producenta) -780,06 kwh -2,00 % Niedopasowanie (konfiguracja/zacienienie) -411,50 kwh -1,08 % Energia PV (DC) bez regulacji falownika ,4 kwh Regulacja zakresu napięcia MPP -20,89 kwh -0,06 % Regulacja maks. prądu DC -0,17 kwh 0,00 % Regulacja maks. mocy prądu DC 0,00 kwh 0,00 % Regulacja maks. mocy prądu AC/cos phi -3,66 kwh -0,01 % Adaptacja MPP -16,01 kwh -0,04 % Energia PV (DC) ,6 kwh Energia na wejściu falownika ,6 kwh Odchylenie napięcia wejściowego od znamionowego -35,21 kwh -0,09 % Konwersja z prądu DC na AC ,13 kwh -3,07 % Pobór w trybie czuwania -23,20 kwh -0,06 % Straty całkowite w kablu -731,08 kwh -2,00 % Energia PV (AC) odjąć zużycie podczas czuwania ,0 kwh Energia oddana do sieci ,8 kwh Strona 8 z 18

9 Analiza rentowności Dane instalacji Energia oddana do sieci w pierwszym roku (łącznie z degradacją modułu) (P95) Moc generatora PV Włączenie instalacji do eksploatacji: Rozważany przedział czasowy kwh/rok 39,8 kwp 15 Lata Parametry rentowności Zwrot całkowitych nakładów 54,34 % Skumulowany cashflow ,54 zł Okres amortyzacji 1,9 Lata Koszty wytwarzania energii elektrycznej 0,05 zł/kwh Przegląd płatności specyficzne koszty inwestycji Koszty inwestycyjne Płatności jednorazowe Należności Koszty roczne Pozostałe zyski lub zaoszczędzone kwoty 3 999,00 zł/kwp ,24 zł 0,00 zł ,20 zł 0,00 zł/rok 0,00 zł/rok Wynagrodzenie i oszczędności Wynagrodzenie całkowite w pierwszym roku ,99 zł/rok Wynagrodzenie za prąd sprzedany bezpośrednio na rynku Cena prądu bezpośrednio zakupiona na rynku Wynagrodzenie za prąd sprzedany bezpośrednio na rynku 0,40 zł/kwh ,99 zł/rok Wszystkie dane odnoszą się do wpisu P95. Strona 9 z 18

10 Ilustracja: Skumulowany cashflow (P95) Strona 10 z 18

11 Tabela cashflow rok 1 rok 2 rok 3 rok 4 rok 5 Inwestycje ,24 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Należności ,20 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Wynagrodzenie zasilania ,42 zł ,77 zł ,61 zł ,72 zł ,10 zł Roczny cashflow ,62 zł ,77 zł ,61 zł ,72 zł ,10 zł Skumulowany cashflow ,62 zł 1 494,16 zł ,77 zł ,49 zł ,59 zł rok 6 rok 7 rok 8 rok 9 rok 10 Inwestycje 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Należności 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Wynagrodzenie zasilania ,73 zł ,61 zł ,71 zł ,03 zł ,55 zł Roczny cashflow ,73 zł ,61 zł ,71 zł ,03 zł ,55 zł Skumulowany cashflow ,32 zł ,93 zł ,64 zł ,67 zł ,22 zł rok 11 rok 12 rok 13 rok 14 rok 15 Inwestycje 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Należności 0,00 zł 0,00 zł 0,00 zł 0,00 zł 0,00 zł Wynagrodzenie zasilania ,27 zł ,17 zł ,24 zł ,46 zł ,83 zł Roczny cashflow ,27 zł ,17 zł ,24 zł ,46 zł ,83 zł Skumulowany cashflow ,49 zł ,66 zł ,90 zł ,36 zł ,20 zł Inwestycje Należności Wynagrodzenie zasilania Roczny cashflow Skumulowany cashflow rok 16 0,00 zł 0,00 zł ,34 zł ,34 zł ,54 zł Wszystkie dane odnoszą się do wpisu P95. Wskaźniki degradacji i wzrostu ceny są stosowane miesięcznie przez cały rozważany przedział czasowy. Następuje to już w pierwszym roku. Strona 11 z 18

12 Moduł PV: Q.PLUS BFR-G Rev1 Producent Dostępny Hanwha Q.CELLS Tak Dane elektryczne Typ ogniwa Si polikrystaliczny Tylko falownik transformatorowy Nie Liczba ogniw 60 Liczba diod by-pass 3 Dane mechaniczne Szerokość Wysokość Głębokość Szerokość ramki Ciężar Obramowany 1000 mm 1670 mm 32 mm 13 mm 18,8 kg Nie Parametry U/I przy STC Napięcie w MPP 31,67 V Natężenie prądu w MPP 8,84 A Moc znamionowa 280 W Napięcie obwodu otwartego 38,97 V Prąd zwarciowy 9,41 A Podwyższenie napięcia obwodu otwartego przed stabilizacją 0 % Parametry obciążenia częściowego U/I Źródło wartości Nasłonecznienie Napięcie w MPP przy obciążeniu częściowym Natężenie prądu w MPP przy obciążeniu częściowym Napięcie pracy jałowej przy obciążeniu częściowym Prąd zwarciowy przy obciążeniu częściowym Producent/własne 200 W/m² 30,99 V 1,78 A 36,1 V 1,89 A Dalsze Współczynnik napięciowy -113,01 mv/k Współczynnik natężenia prądu 3,76 ma/k Współczynnik mocy -0,4 %/K Współczynnik kąta padania 98 % Maksymalne napięcie systemowe 1000 V Spec. pojemność cieplna 920 J/(kg*K) Współczynnik absorpcji 70 % Współczynnik emisji 85 % Strona 12 z 18

13 Falownik: FRONIUS Symo M Producent Dostępny Fronius International Tak Dane elektryczne Moc znamionowa DC Moc znamionowa prądu AC Maks. moc prądu DC Maks. moc prądu AC Pobór w trybie czuwania Zużycie nocne Zasilanie od Maks. prąd wejściowy Maks. napięcie wejściowe Napięcie znamionowe DC Liczba faz zasilających 3 Liczba wejść DC 6 Z transformatorem Zmiana stopnia sprawności w przypadku odchylenia napięcia wejściowego prądu od napięcia znamionowego 20,5 kw 20 kw 20,9 kw 20 kw 7 W 1 W 60 W 51 A 1000 V 600 V Nie 0,29 %/100V Tracker MPP Zakres mocy < 20% mocy znamionowej 99,8 % Zakres mocy > 20% mocy znamionowej 100 % Liczba trackerów MPP (punktów mocy maksymalnej) 2 Tracker MPP 1 Maks. prąd wejściowy na tracker MPP Maks. moc wejściowa na tracker MPP Min. napięcie MPP Max. napięcie MPP 33 A 20,43 kw 200 V 800 V Tracker MPP 2 Maks. prąd wejściowy na tracker MPP Maks. moc wejściowa na tracker MPP Min. napięcie MPP Max. napięcie MPP 27 A 20,43 kw 200 V 800 V Strona 13 z 18

14 Strona 14 z 18

15 Powierzchnia dachu Północny-Wschód Projekt instalacji fotowoltaicznej Strona 15 z 18

16 Ilustracja: Zrzut ekranu02 Ilustracja: Zrzut ekranu01 Projekt instalacji fotowoltaicznej Otoczenie Strona 16 z 18

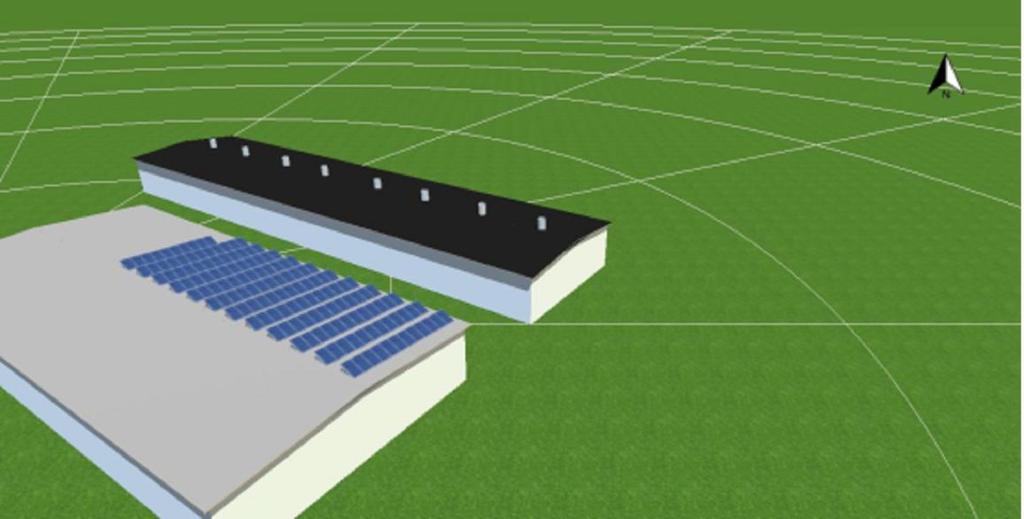

17 Ilustracja: Zrzut ekranu04 Ilustracja: Zrzut ekranu03 Projekt instalacji fotowoltaicznej Konfiguracja Strona 17 z 18

18 Ilustracja: Zrzut ekranu06 Ilustracja: Zrzut ekranu05 Projekt instalacji fotowoltaicznej Strona 18 z 18
