1 Projekt Adres: WOJSKA POLSKIEGO 3, MIELEC Data wprowadzenia do eksploatacji: Opis projektu: -PROJEKT INSTALACJI FOTOFOLTAICZNEJ 199,8 KW

2 3D, Podłączona do sieci instalacja fotowoltaiczna (PV) Dane klimatyczne RZESZOW/JASIONKA ( ) Moc generatora PV 199,82 kwp Powierzchnia generatora PV 1 264,2 m² Liczba modułów PV 754 Liczba falowników 8

3 Zysk Energia wyprodukowana przez system PV (sieć AC) kwh Spec. uzysk roczny 924,91 kwh/kwp Stosunek wydajności (PR) 86,9 % Obliczenie strat przez zacienienie 2,5 %/rok Emisja CO₂, której dało się uniknąć: kg / rok Twój zysk Całkowite koszty inwestycji ,00 zł Zwrot całkowitych nakładów 32,07 % Okres amortyzacji 3,2 Lata Koszty wytwarzania energii elektrycznej 0,05 zł/kwh

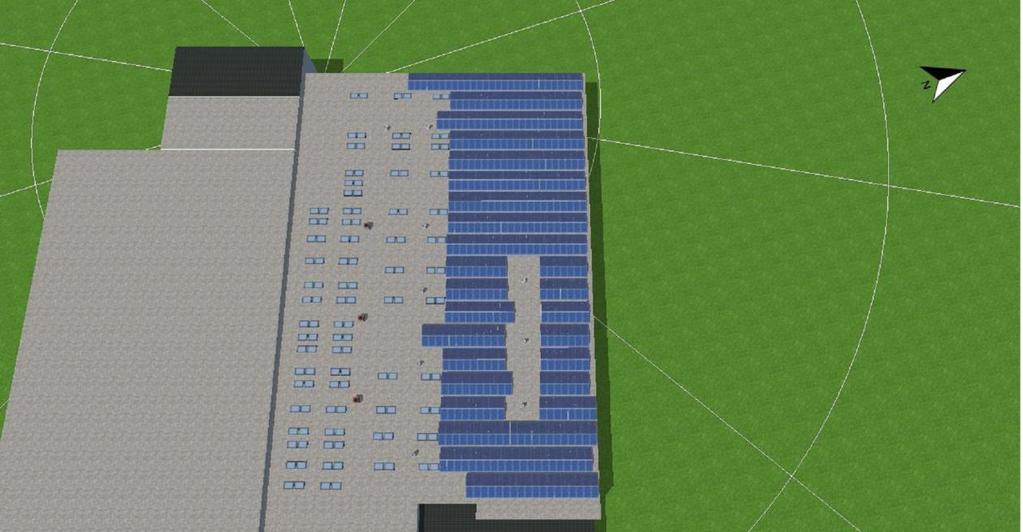

4 Struktura instalacji Dane klimatyczne Rodzaj instalacji RZESZOW/JASIONKA 3D, Podłączona do sieci instalacja fotowoltaiczna (PV) Generator PV 1. Powierzchnię modułu Nazwa Wielkość generatora Wschód Moduły PV* 377 x Sunmodule Plus SW 265 poly SolarWorld AG Nachylenie 15 Orientacja Wschód 110 Rodzaj montażu Wolnostojący na dachu płaskim Powierzchnia generatora PV 632,1 m² Rysunek: Projektowanie 3D do Wielkość generatora Wschód Generator PV 2. Powierzchnię modułu Nazwa Wielkość generatora Zachód Moduły PV* 377 x Sunmodule Plus SW 265 poly SolarWorld AG Nachylenie 15 Orientacja Zachód 290 Rodzaj montażu Wolnostojący na dachu płaskim Powierzchnia generatora PV 632,1 m²

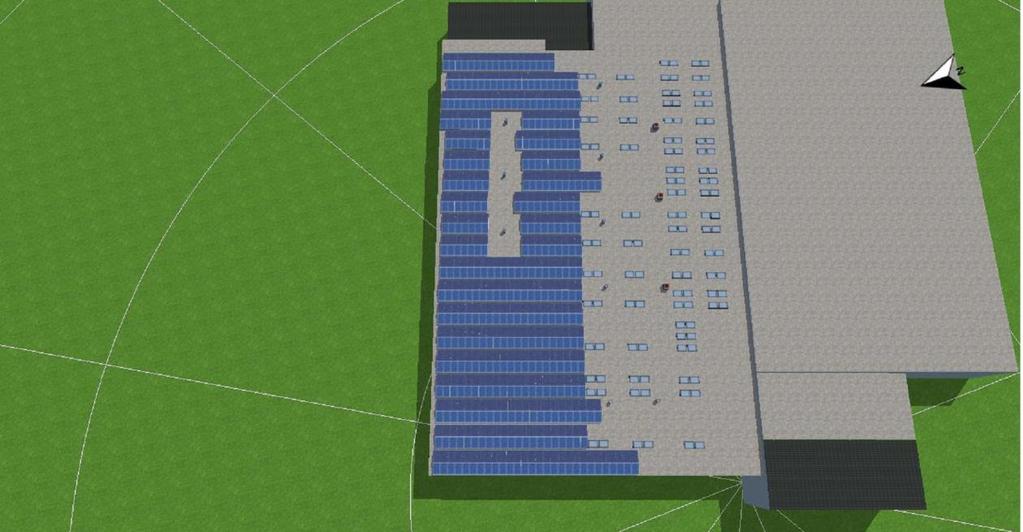

5 Rysunek: Projektowanie 3D do Wielkość generatora Zachód Ilustracja: Horyzont od Wielkość generatora Wschód

6 Falownik 1. Powierzchnię modułu Wielkość generatora Wschód Falownik 1* 3 x TRIO-27.6-TL-OUTD ABB Konfiguracja MPP 1: 3 x 21 MPP 2: 2 x 23 Falownik 2* 1 x PVI-12.5-TL-OUTD ABB Konfiguracja MPP 1: 2 x 13 MPP 2: 2 x Powierzchnię modułu Wielkość generatora Zachód Falownik 1* 3 x TRIO-27.6-TL-OUTD ABB Konfiguracja MPP 1: 3 x 21 MPP 2: 2 x 23 Falownik 2* 1 x PVI-12.5-TL-OUTD ABB Konfiguracja MPP 1: 2 x 13 MPP 2: 2 x 12 Sieć AC Liczba faz 3 Napięcie sieciowe (jednofazowe) 230 V Współczynnik mocy (cos phi) +/- 1 * Obowiązują warunki gwarancyjne poszczególnych producentów

7 Wyniki symulacji Instalacja PV Moc generatora PV 199,8 kwp Spec. uzysk roczny 924,91 kwh/kwp Stosunek wydajności (PR) 86,9 % Zmniejszenie uzysku na skutek zacienienia 2,5 %/rok Energia oddana do sieci Energia oddana do sieci w pierwszym roku (łącznie z degradacją modułu) Pobór w trybie czuwania Emisja CO₂, której dało się uniknąć: kwh/rok kwh/rok 121 kwh/rok kg / rok Ilustracja: Prognoza uzysku

8 Wyniki na powierzchnię modułu Wielkość generatora Wschód Moc generatora PV 99,91 kwp Powierzchnia generatora PV 632,1 m² Globalne nasłonecznienie na moduł 1096,9 kwh/m² Energia wyprodukowana przez system PV (sieć AC) kwh/rok Spec. uzysk roczny 954,7 kwh/kwp Stosunek wydajności (PR) 86 % Wielkość generatora Zachód Moc generatora PV 99,91 kwp Powierzchnia generatora PV 632,1 m² Globalne nasłonecznienie na moduł 1007,7 kwh/m² Energia wyprodukowana przez system PV (sieć AC) 89433,9 kwh/rok Spec. uzysk roczny 895,1 kwh/kwp Stosunek wydajności (PR) 87,8 %

9 Bilans energetyczny instalacji PV Promieniowanie globalne, poziomo 1 083,7 kwh/m² Odchylenie od standardowego widma -10,84 kwh/m² -1,00 % Odbicie od gruntu (albedo) 3,66 kwh/m² 0,34 % Orientacja i nachylenie modułów fotowoltaicznych -24,25 kwh/m² -2,25 % Zacienienie niezależne od modułu 0,00 kwh/m² 0,00 % Odbicia na powierzchni modułu -1,38 kwh/m² -0,13 % Globalne nasłonecznienie na moduł 1 050,9 kwh/m² 1 050,9 kwh/m² x 1264,21 m² = ,7 kwh Globalne nasłonecznienie PV ,7 kwh Zanieczyszczenie 0,00 kwh 0,00 % Konwersja STC (współczynnik sprawności znamionowej modułu 15,99 %) ,41 kwh -84,01 % Znamionowa energia PV ,3 kwh Zacienienie częściowe specyficzne dla modułu ,95 kwh -6,04 % Zachowanie w warunkach słabego oświetlenia 2 896,84 kwh 1,45 % Odchylenie od znamionowej temperatury modułu ,71 kwh -1,44 % Diody -265,43 kwh -0,13 % Niedopasowanie (dane producenta) ,20 kwh -2,00 % Niedopasowanie (konfiguracja/zacienienie) -519,87 kwh -0,27 % Energia PV (DC) bez regulacji falownika ,0 kwh Regulacja zakresu napięcia MPP -12,62 kwh -0,01 % Regulacja maks. prądu DC 0,00 kwh 0,00 % Regulacja maks. mocy prądu DC 0,00 kwh 0,00 % Regulacja maks. mocy prądu AC/cos phi -44,65 kwh -0,02 % Adaptacja MPP -231,83 kwh -0,12 % Energia PV (DC) ,9 kwh Energia na wejściu falownika ,9 kwh Odchylenie napięcia wejściowego od znamionowego -545,33 kwh -0,28 % Konwersja z prądu DC na AC ,32 kwh -2,77 % Pobór w trybie czuwania -121,04 kwh -0,06 % Straty całkowite w kablu ,32 kwh -2,00 % Energia PV (AC) odjąć zużycie podczas czuwania ,9 kwh Energia oddana do sieci ,2 kwh

10 Moduł PV: Sunmodule Plus SW 265 poly Dostępny SolarWorld AG Tak Dane elektryczne Typ ogniwa Si polikrystaliczny Tylko falownik transformatorowy Nie Liczba ogniw 60 Liczba diod by-pass 3 Dane mechaniczne Szerokość Wysokość Głębokość Szerokość ramki Ciężar Obramowany 1001 mm 1675 mm 33 mm 15 mm 18 kg Nie Parametry U/I przy STC Napięcie w MPP 31,1 V Natężenie prądu w MPP 8,62 A Moc znamionowa 265 W Napięcie obwodu otwartego 37,9 V Prąd zwarciowy 9,19 A Podwyższenie napięcia obwodu otwartego przed stabilizacją 0 % Parametry obciążenia częściowego U/I Źródło wartości Nasłonecznienie Napięcie w MPP przy obciążeniu częściowym Natężenie prądu w MPP przy obciążeniu częściowym Napięcie pracy jałowej przy obciążeniu częściowym Prąd zwarciowy przy obciążeniu częściowym /własne 200 W/m² 29,6 V 1,74 A 36,1 V 1,85 A Dalsze Współczynnik napięciowy -113,7 mv/k Współczynnik natężenia prądu 6,43 ma/k Współczynnik mocy -0,38 %/K Współczynnik kąta padania 100 % Maksymalne napięcie systemowe 1000 V Spec. pojemność cieplna 920 J/(kg*K) Współczynnik absorpcji 70 % Współczynnik emisji 85 %

11 Falownik: TRIO-27.6-TL-OUTD Dostępny ABB Tak Dane elektryczne Moc znamionowa DC Moc znamionowa prądu AC Maks. moc prądu DC Maks. moc prądu AC Pobór w trybie czuwania Zużycie nocne Zasilanie od Maks. prąd wejściowy Maks. napięcie wejściowe Napięcie znamionowe DC Liczba faz zasilających 3 Liczba wejść DC 10 Z transformatorem Zmiana stopnia sprawności w przypadku odchylenia napięcia wejściowego prądu od napięcia znamionowego 28,6 kw 27,6 kw 31,1 kw 30 kw 8 W 2 W 40 W 64 A 1000 V 620 V Nie 0,4 %/100V Tracker MPP Zakres mocy < 20% mocy znamionowej 99,9 % Zakres mocy > 20% mocy znamionowej 99,9 % Liczba trackerów MPP (punktów mocy maksymalnej) 2 Maks. prąd wejściowy na tracker MPP Maks. moc wejściowa na tracker MPP Min. napięcie MPP Max. napięcie MPP 32 A 16 kw 200 V 950 V

12 Falownik: PVI-12.5-TL-OUTD Dostępny ABB Tak Dane elektryczne Moc znamionowa DC Moc znamionowa prądu AC Maks. moc prądu DC Maks. moc prądu AC Pobór w trybie czuwania Zużycie nocne Zasilanie od Maks. prąd wejściowy Maks. napięcie wejściowe Napięcie znamionowe DC Liczba faz zasilających 3 Liczba wejść DC 6 Z transformatorem Zmiana stopnia sprawności w przypadku odchylenia napięcia wejściowego prądu od napięcia znamionowego 12,8 kw 12,5 kw 14,2 kw 13,8 kw 10 W 2 W 30 W 36 A 900 V 580 V Nie 0,4 %/100V Tracker MPP Zakres mocy < 20% mocy znamionowej 99,5 % Zakres mocy > 20% mocy znamionowej 99,8 % Liczba trackerów MPP (punktów mocy maksymalnej) 2 Maks. prąd wejściowy na tracker MPP Maks. moc wejściowa na tracker MPP Min. napięcie MPP Max. napięcie MPP 18 A 8 kw 200 V 850 V

13

14 Powierzchnia dachu Południe
