1 PORADNIK INWESTORA instalacje fotowoltaiczne

2 Koncepcja instalacji Elektrownia fotowoltaiczna, będąca przedmiotem tego opracowania, przeznaczona jest do wytwarzania prądu przemiennego we współpracy z siecią energetyczną. Zestawy nie posiadają urządzeń magazynujących energię. Jest ona zużywana na własne potrzeby natomiast nadwyżki energii elektrycznej odbierane są przez sieć elektroenergetyczną. Energia produkowana przez system jest stale dostarczana do sieci, użytkownik kontroluje ilość wyprodukowanej energii i na tej podstawie dokonuje rozliczeń z miejscowym zakładem energetycznym. System jest bezobsługowy, oznacza że nie wymaga dozoru użytkownika. to,

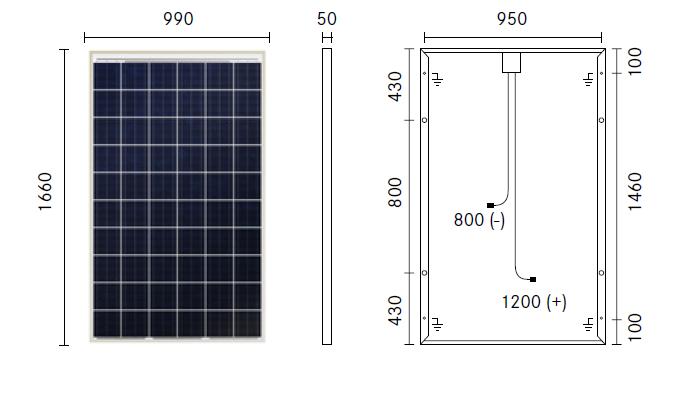

3 Zestaw fotowoltaiczny składa się z następujących elementów Moduł fotowoltaiczny Polecamy panele fotowoltaiczne polikrystaliczne o wymiarach 1 m x 1,7 m i wadze do 20 kg. Ze względu na korzystną cenę zakupu i dobrą sprawność produkcji jest to najbardziej popularna Technologia PV. Wysokowydajny polikrystaliczny moduł fotowoltaiczny z gwarancją najwyższej jakości charakteryzuje się wysoką efektywnością stosowanych ogniw, posiada system diod bocznikowych niwelujący efekt zacienienia panelu. Dzięki zastosowaniu hartowanego szkła o wysokiej transmitancji zapewnia wyższą absorbcję promieni słonecznych niż standardowe szkło solarne zwiększając efektywność modułu. Wiodące marki paneli na rynku

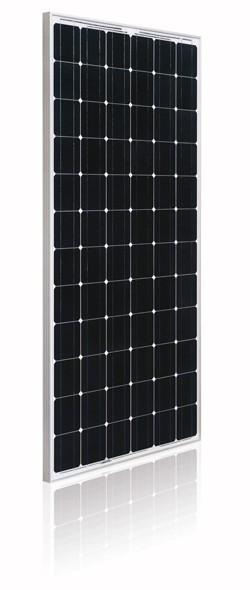

4 Moduł fotowoltaiczny Charakterystyka produktu 10 lat gwarancji na produkt 25 lat gwarancji na min. 80 % wydajności Pozytywne tolerancje mocy +3%, technologia polikrystaliczna Odporność na uderzenia gradu: średnica 25 mm przy 23 m/s z odległości jednego metra. Solidna konstrukcja: duża wytrzymałość na nacisk statyczny do 5,4 kn/m2 (grad, śnieg itp.) Komórki Polikrystaliczne 3BB pozwalających na maksymalizację pochłaniania światła słonecznego. Posiada certyfikaty ISO 9001 oraz ISO 14001

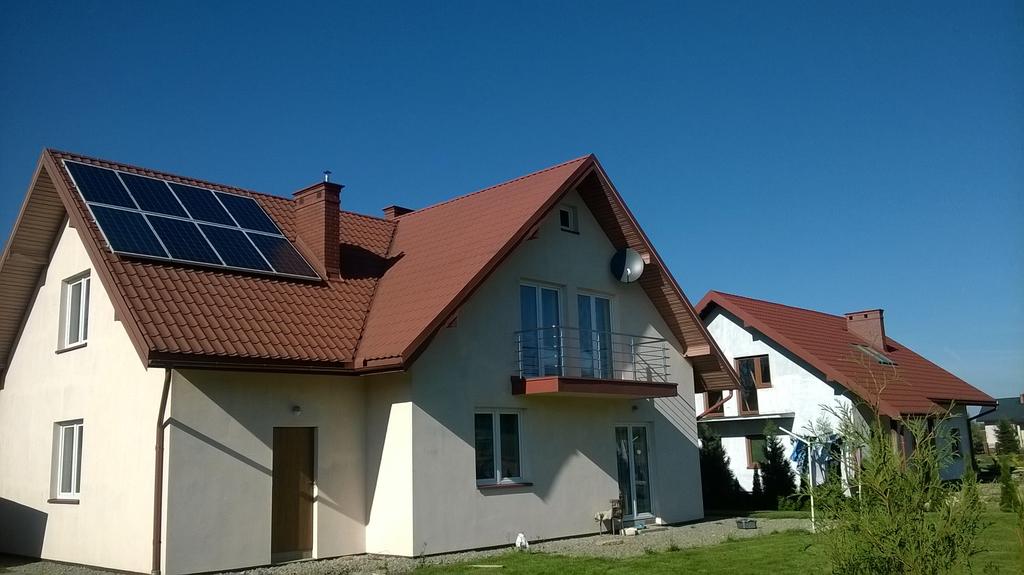

5 Moc instalacji 2 kwp Roczna produkcjia 2000 kwh Powierzchnia 13,6 m2

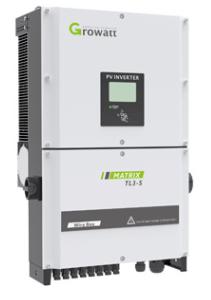

6 Inwerter sieciowy Inwerter lub inaczej falownik jest sercem instalacji fotowoltaicznej. To on zamienia prąd stały z paneli fotowoltaicznych na prąd zmienny i wprowadza go do sieci. Przy wyborze urządzenia liczy się wysoka sprawność, elastyczność przy projektowaniu instalacji, prosty montaż i rozruch. Najpopularniejsze marki to SMA, Fronius, Afore, Huawei, Zevesolar, Growatt czy Kaco.

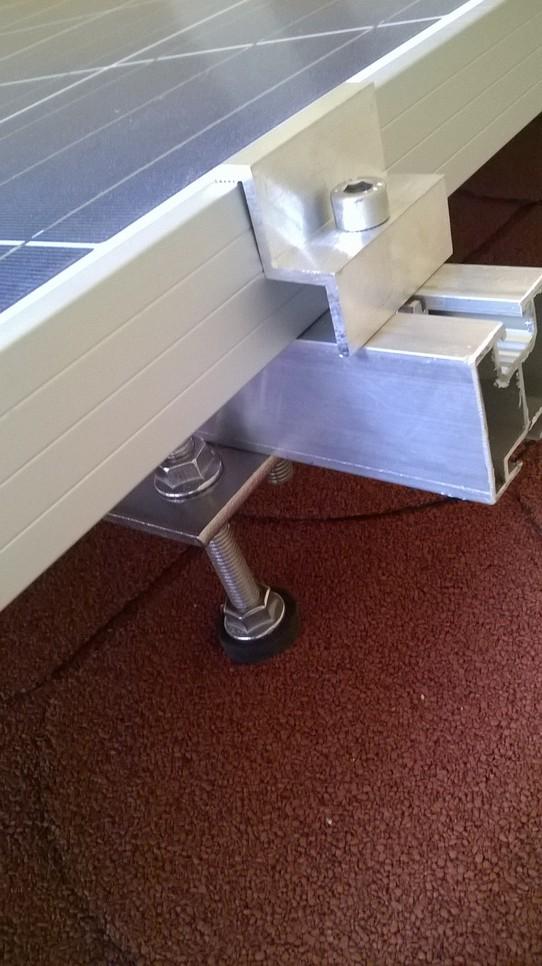

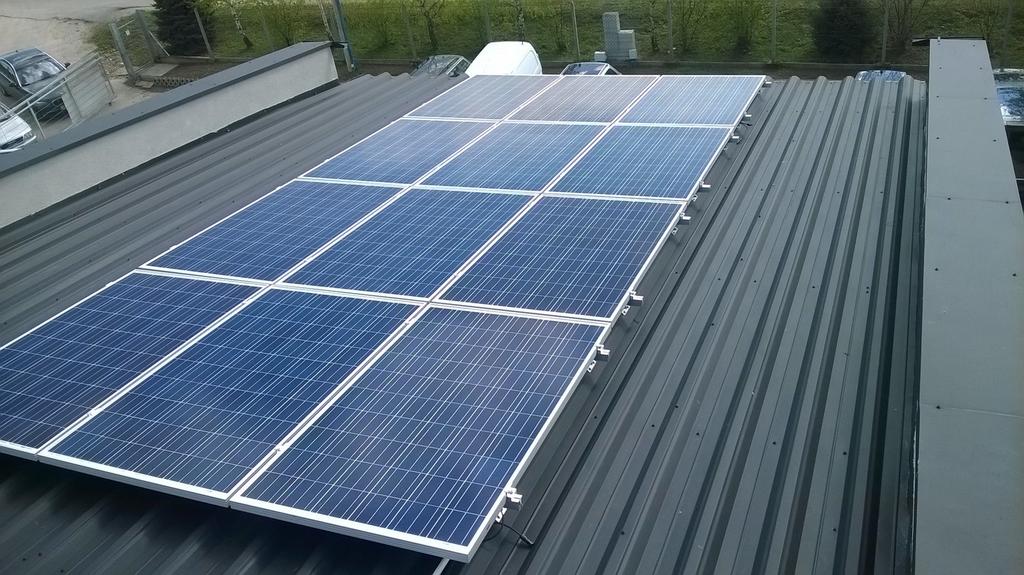

7 Konstrukcja pod panele Montaż paneli odbywa się z użyciem konstrukcji aluminiowych dostosowanych odpowiednio do rodzaju dachu. W zależności od rodzaju połaci (np. papa, blachodachówka, dachówka) oraz kąta nachylenia stosuje się opcjonalnie konstrukcje ramowe ekierkowe pozwalające na uzyskanie kąta 30 stopni nachylenia względem horyzontu. Zasadą jest zapewnienie minimalnej ingerencji oraz 100 % szczelności.

8

9 Okablowanie Instalacje fotowoltaiczne wymagają zastosowania kabli solarnych w podwójnej izolacji i odpornych na promieniowanie UV. Połączenia wykonywane są z użyciem wtyczek MC 4 O stopniu szczelności IP 65.

10 Najczęstsze pytania (FAQ): Czy to są panele słoneczne na wodę? Nie, to nie to samo. Bardzo często mylimy panele fotowoltaiczne na dachu z kolektorami słonecznymi służącymi ogrzewaniu wody. Są to różne systemy choć obydwa wykorzystują energię promieniowania słonecznego. Panele fotowoltaiczne nie mają nic wspólnego z wodą. Służą do produkcji prądu dzięki efektowi fotowoltaicznemu. Panele mają wiele nazw: bateria słoneczna, ogniwa słoneczne, panele solarne, solary, moduły PV. Spotykamy je często w kalkulatorach lub przy drogach gdzie zasilają oświetlenie znaków drogowych. Satelita na orbicie Ziemi jest również wyposażony w panele fotowoltaiczne. Obecnie można montować je na budynkach w celu sprzedaży uzyskanego prądu do sieci.

11 Najczęstsze pytania (FAQ): Czy w Polsce przypadkiem nie jest zbyt ciemno na panele słoneczne? Nie. Podobne warunki nasłonecznienia mają sąsiednie Niemcy, gdzie instalacje fotowoltaiczne są bardzo popularne. W Polsce dla paneli o mocy 1000 Wp (cztery panele 250 Wp) instalacja skierowana na południe wytworzy w ciągu roku około kwh energii elektrycznej. Ważny jest kierunek skierowania paneli na południe oraz kąt padania promieni. Nie powinny być też zacienione. Panele fotowoltaiczne nie lubią zbyt wysokich temperatur gdyż tracą swoją sprawność stąd polski klimat umiarkowany jest dla nich jak najbardziej odpowiedni. Mapa nasłonecznienia znajduje się tutaj.

12 Najczęstsze pytania (FAQ): Czy to mi się opłaci? Tak. Żywotność modułów fotowoltaicznych jest szacowana na 25 lat. Inwestycje będą się zwracały po ok. 10 latach od montażu i będą generowały stały dochód. Ile kosztuje taka instalacja? Średnia cena instalacji to 5 000,- zł za 1 kwp, czyli 4 panele. Gospodarstwo domowe potrzebuje średnio 4 kwp czyli 16 paneli co kosztuje 20 tys. zł..

13 Najczęstsze pytania (FAQ): Ile energii wyprodukuje miesięcznie instalacja? Dla przykładu podajemy wartości dotyczące realnej instalacji. W jej skład wchodzi 18 paneli o kącie nachylenia 26 stopni i azymucie względem południa 45 stopni. Wydajność zależy od ustawienia paneli w stosunku do południa i kąta nachylenia (optymalnie winien być ok. 35 stopni i idealnie na południe). W zależności od pory roku i nasłonecznienia terenu uzyski dla przykładowej istniejącej instalacji o mocy 4,77 kw są następujące:. Uzysk roczny instalacji wynosi 4504 kwh
