Podręcznik szybkiej instalacji. KAMERA skrzynkowa Illustra 400 IP (PoE) 1 Podręcznik szybkiej instalacji. Numer katalogowy A0

Transkrypt

1 Numer katalogowy A0 Podręcznik szybkiej instalacji KAMERA skrzynkowa Illustra 400 IP (PoE) 1 Podręcznik szybkiej instalacji

2 ŚRODKI OSTROŻNOŚCI Przed uruchomieniem jednostki należy uważnie przeczytać wszystkie poniższe instrukcje dot. bezpieczeństwa i użytkowania, aby zapobiec odniesieniu urazów i obrażeń przez operatora(-ów) oraz osoby trzecie. OSTRZEŻENIE W celu zapobiegania wstrząsowi elektrycznemu i pożarom unikać wystawiania jednostki na działanie deszczu lub wilgoci. Nie blokować otworów wentylacyjnych. Nie umieszczać na jednostce niczego, co może dostać się do wnętrza urządzenia lub rozlać. Nie dokonywać samodzielnych napraw jednostki; otwarcie lub usunięcie obudowy stanowi ryzyko narażenia na działanie wysokiego napięcia lub inne zagrożenia. Wszelkie naprawy i prace serwisowe należy zlecać dystrybutorowi / sprzedawcy. Do czyszczenia nie należy używać środków w płynie ani aerozolu. W celu zmniejszenia ryzyka pożaru lub porażenia prądem należy unikać przeciążania gniazdek elektrycznych oraz przedłużaczy. Wyłącznie do użytku w pomieszczeniach. Instalacja powinna być wykonana przez wykwalifikowany personel serwisowy. Ostrzeżenie dotyczące PoE: Jeśli zamiast dostarczonego adaptera używane jest urządzenie PoE injector, okablowanie do i z injectora musi znajdować się wewnątrz budynku/zakładu, nigdy na zewnątrz. Należy korzystać wyłącznie z zasilacza posiadającego certyfikację UL i wartości znamionowe 24 Vac / 60 Hz, minimum 1 A, 2. klasa lub LPS. Nie patrzeć bezpośrednio na połyskliwą, odbijającą światło obudowę kamery. Bezpośrednie spoglądanie na obudowę może wywoływać ból oczu. Produkt nie powinien być używany do tych samych celów, co elektronika użytkowa. PRZESTROGA RYZYKO EKSPLOZJI, JEŚLI BATERIĘ ZASTĄPIONO INNĄ BATERIĄ NIEODPOWIEDNIEGO TYPU. UTYLIZACJA ZUŻYTYCH BATERII ZGODNIE Z INSTRUKCJAMI. Prawa autorskie Na mocy praw autorskich niniejszej instrukcji nie wolno powielać, kopiować, reprodukować, tłumaczyć ani przetwarzać na elektronicznych lub innych odczytywalnych nośnikach, w całości lub części, bez uprzedniej pisemnej zgody firmy Tyco International Ltd oraz jej podmiotów zależnych. Wszelkie prawa zastrzeżone, American Dynamics 6600 Congress Avenue Boca Raton, FL 33487, U.S.A. 2 Podręcznik szybkiej instalacji

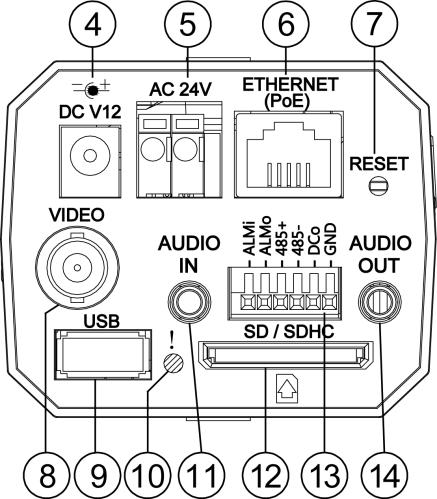

3 Podręcznik szybkiej instalacji 1. Panel przedni i panel tylny 1 -- Panel przedni Panel tylny /4-20UNC 3 1. Czujnik światła: Rejestruje jakość światła w otoczeniu kamery i steruje przysłoną dostarczając dokładniejszych informacji na temat światła. 2. MIKROFON: Kamera IP ma dodatkową funkcję audio. W przednim panelu urządzenia wbudowany jest mikrofon rejestrujący dźwięk. 3. Wskaźnik ZASILANIA: Wskazuje status zasilania jednostki. 4. Gniazdo wtyczki: Wtyczka DC 12V łącząca z zewnętrznym źródłem zasilania. 5. Gniazdo wtyczki: Wtyczka DC 24V łącząca z zewnętrznym źródłem zasilania. 6. Złącze ETHERNET 10/100: To standardowe złącze RJ-45 do sieci ethernetowej 10/100 Mbps. Funkcja zasilania przez sieć Ethernet (PoE): Doprowadza zasilanie do urządzenia za pomocą tego samego kabla, którzy używany jest do łączenia z siecią. 7. RESET: Przywrócenie domyślnych ustawień fabrycznych. 8. Złącze VIDEO OUT: Złącze to przekazuje zespolony sygnał wideo z urządzenia do monitora. (To złącze dostosowuje i poprawia jakość obrazów.) 9. Port USB: Użytkownik może użyć kabla USB urządzenia, aby połączyć kamerę IP z portem USB na komputerze. 10. Wskaźnik LED: Zielone światło oznacza, że jednostka się aktywuje i karta SD nie może być usunięta. 11. WEJŚCIE AUDIO: Złącze wykorzystywane jest do podłączenia do kamery wyjścia audio innego urządzenia. 12. Gniazdo na KARTĘ SD/ SDHC: Jest wykorzystywane do aktualizacji oprogramowania systemowego i archiwizacji/uzyskiwania dostępu do obrazów o znaczeniu krytycznym. 13. GPIO: Jest to 6-szpilkowe złącze zawierające WEJŚCIE/WYJŚCIE ALARMU, RS-485, WYJŚCIE DC i elementy UZIEMIAJĄCE. Służy do połączeń z urządzeniami zewnętrznymi. 14. WYJŚCIE AUDIO: Przekazuje sygnał audio z kamery do głośników lub odtwarzacza. 3

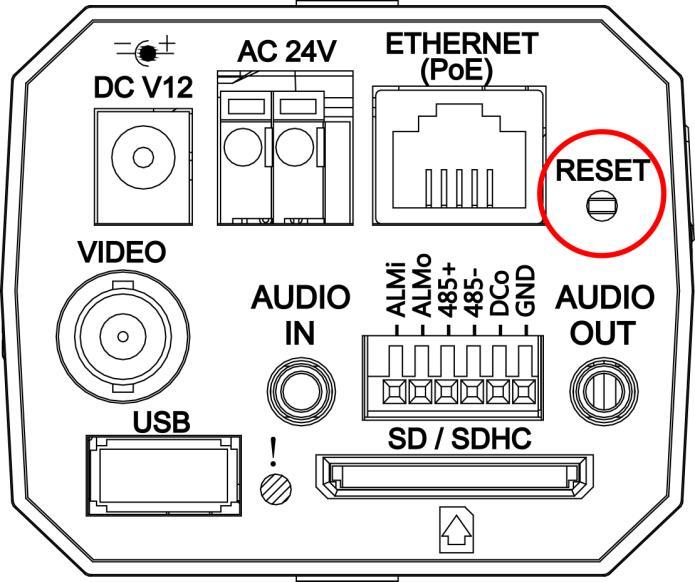

4 2. Panel boczny IRIS 1.ALM-OUT A 2.ALM-OUT B 3.ALM-IN + 4.ALM-IN - 5.ALM-RST + 6.ALM-RST - 7.RS-485:D+ 8.RS-485:D- 9.DC-OUT(5V) 10.GND 11.AUDIO-IN 12.AUDIO-OUT 1. AES 1 2. DC IRIS 3. DHCP 2 4. STATI C IP Mocowanie obiektywu: Do tej kamery IP stosowane jest mocowanie obiektywu C lub CS. 2. Przełącznik DIP: 1. AES: Automatyczna migawka elektryczna: 2. PRZYSŁONA DC: Używać automatycznej przesłony (sterownik DC) 3. DHCP: Włącz / Wyłącz, aby używać protokołu DHCP. Jeśli przełącznik skierowany jest do góry, urządzenie może zmienić ustawienia funkcji sieci (włącz/wyłącz) za pośrednictwem sieci. 4. STATYCZNY ADRES IP: Jeśli przełącznik skierowany jest do dołu, urządzenie nie może otrzymać adresu IP z serwera DHCP. Ta opcja jest wymagana do skonfigurowania ustawień komunikacji sieci. (*W domyślnej konfiguracji fabrycznej przełącznik DIP jest skierowany do dołu). 4 Podręcznik szybkiej instalacji

5

6 3. Przycisk Reset Można użyć przycisku Reset w celu przywrócenia domyślnych ustawień fabrycznych. Nacisnąć przycisk Reset i przytrzymać przez 10 sekund. Zostanie wyświetlony niebieski ekran oraz komunikat "RESETOWANIE". Urządzenie automatycznie ponownie się uruchamia. Wszystkie ustawienia zostały przywrócone do stanu domyślnego. Poniższe elementy powrócą do stanu domyślnego. [KONFIGURACJA] Konfiguracja sieci a. Ustawienia LAN b. Ustawienia PPPOE Dynamiczny DNS a. USTAWIENIE DYNAMICZNEGO DNS KONFIGURACJA OBRAZU a. Ustawienia maski prywatności b. USTAWIENIA OBRAZU AUDIO I WIDEO a. PROFIL WIDEO 1 b. PROFIL WIDEO 2 c. PROFIL WIDEO 3 d. USTAWIENIA AUDIO WYKRYWANIE RUCHU a. Ustawienia ruchu wideo GODZINA I DATA a. KONFIGURACJA CZASU b. AUTOMATYCZNA KONFIGURACJA CZASU c. USTAWIĆ DATĘ I GODZINĘ RĘCZNIE Konfiguracja Zdarzenia a. Serwer b. Nośnik c. Zdarzenie d. Rejestracja [ZAAWANSOWANE] Wejście i wyjście cyfrowe a. Wejście i wyjście cyfrowe b. Dioda LED c. WYJŚCIE WIDEO RS-485 (tylko dla Kamery IP Box) a. RS-485 Filtr ICR b. Filtr ICR HTTPS a. HTTPS Lista dostępu a. Lista dozwolonych b. Lista odmów 6 Podręcznik szybkiej instalacji

7 Podręcznik szybkiej instalacji 4. Instalacja, konfiguracja i ustawianie kamery sieciowej Domyślne ustawienia kamery kompaktowej IP to DHCP WYŁ. Użytkownicy mogą zbudować środowisko pracy kamery kompaktowej IP ze statycznym adresem IP. Domyślny statyczny adres IP to Istnieje możliwość ustawienia adresu IP dla kamery kompaktowej IP, jeśli jednostka LAN nie jest podłączona do serwera DHCP. Lub włączenia ustawienia DHCP, aby użyć protokołu DHCP, jeśli serwer DHCP działa w sieci LAN. Kamera skrzynkowa IP automatycznie uzyska adres IP z serwera DHCP. Kamera kompaktowa IP połączona jest za pomocą gniazda Video Out poprzez złącze BNC do gniazda Video In w monitorze. Jeśli połączenie jest uruchomione, na monitorze pojawią się informacje, takie jak fabryczny domyślny statyczny adres IP kamery kompaktowej IP. 1. Sprawdzić klasę IP komputera Krok 1: Wybrać Ustawienia z menu Start, a następnie kliknąć Panel sterowania. Krok 2: Kliknąć dwukrotnie ikonę Połączenia sieciowe. Pojawi się okno dialogowe Połączenia sieciowe. Krok 3: Kliknąć zakładkę Protokoły w oknie dialogowym Połączenia sieciowe. Krok 4: Wybrać Protokół internetowy (TCP/IP) i kliknąć Właściwości. Krok 5: Wybrać Użyj poniższego adresu IP, aby wskazać, że użytkownik nie chce korzystać z serwera DHCP oraz przypisać adres IP do maski podsieci Kliknąć OK po zakończeniu. Krok 6: Wybrać Zamknij, aby zakończyć wprowadzanie zmian. 2. Zainstalować pakiety UPnP na komputerze Microsoft Windows XP nie uruchamia usługi UPnP domyślnie. Niektóre pakiety muszą być zainstalowane przed uruchomieniem jak opisano poniżej. Krok 1: Wybrać Określ dostępdo programów i ich ustawienia domyślnez menu Start. Krok 2: Kliknąć przycisk Dodaj/Usuń składniki systemu Windows, kiedy pojawi się okno dialogowe Dodaj lub usuń programy. Krok 3: Zaznaczyć Usługi sieciowe w oknie dialogowym Kreator składników systemu Windows, a następnie kliknąć Szczegóły... Krok 4: Zaznaczyć Interfejs użytkownika UPnP i wybrać OK. Krok 5: Kliknąć Dalej, gdy ponownie pojawi się pierwotne okno dialogowe Kreatora składników sieciowych. Po upływie około minuty instalacja UPnP zostanie zakończona. Krok 6: Wybrać Zakończ, aby zamknąć. 3. Włączyć usługi komputera Po zakończeniu instalacji włączyć odpowiednie usługi, aby uruchomić protokół UPnP. Zostało to przedstawione w procedurach poniżej. Krok 1: Wybrać Ustawienia z menu Start, a następnie kliknąć Panel sterowania. Krok 2: Kliknąć dwa razy ikonę Narzędzia administracyjne. Pojawi się okno dialogowe Narzędzia administracyjne. Krok 3: Kliknąć ikonę Usługi w oknie dialogowym Narzędzia administracyjne. Krok 4: Kliknąć dwa razy ikonę Usługa odnajdywania SSDP, kiedy pojawi się okno dialogowe Usługi. Krok 5: Wybrać Automatyczny w Typ uruchomienia i kliknąć OK, aby rozpocząć. Ponownie pojawi się okno dialogowe Usługi. Krok 6: Kliknąć dwa razy ikonę Host uniwersalnego urządzenia Plug and Play. Krok 7: Wybrać Automatyczny w Typ uruchomienia i nacisnąć przycisk Start, a następnie OK, aby rozpocząć. Krok 8: Ponownie uruchomić system. 4. Ustawić statyczny adres IP w kamerze sieciowej. Krok 1: Ustawić kamerę sieciową i znaleźć obszar Przełącznika DIP z czterema pozycjami w panelu bocznym. Przesunąć prawy punkt przełącznika w dół na pozycję statycznego adresu IP. Krok 2: Podłączyć zasilanie kamery sieciowej. 7

8 Uwaga: Przed podłączeniem złącza USB do kamery i komputera należy wyjąć z kamery kartę SD w przeciwnym wypadku na komputerze pokażą się dane bezpośrednio z karty SD, a nie okno "Konfiguracji USB". Krok 3: Podłączyć złącze USB do gniazda USB w komputerze, a drugi koniec złącza do gniazda USB na bocznym panelu kamery. Pojawi się okno z komunikatem "Uruchom program", "Otwórz folder, aby wyświetlić pliki" lub "Nie rób nic". Krok 4: Wybrać "Uruchom program" i kliknąć "OK", pojawi się okno "Konfiguracja USB". Krok 5: Ustawić Ustawienia sieciowe i wpisać wybrany adres IP. Zanim adres IP zostanie zmieniony, należy zapamiętać domyślny statyczny adres IP ( ). Krok 6: Kliknąć przycisk "Zastosuj" w oknie "Konfiguracja USB". Pojawi się komunikat proszący o potwierdzenie czynności, w którym należy kliknąć "OK". Krok 7: Kliknąć "OK" i usunąć złącze USB z okna. Krok 8: Kliknąć "Zakończ" na dole okna "Konfiguracja USB, aby zamknąć okno. Można również kliknąć przycisk "Uruchom", aby niezwłocznie obejrzeć obrazy z kamery lokalnej. Przedtem należy jednak sprawdzić adres IP komputera oraz połączenie z kamerą za pomocą złącza sieciowego (RJ-45). Krok 9: Jeśli widać obraz, ustawianie IP zostało ukończone. 5. Zeskanować kamerę sieciową poprzez "Moje miejsca sieciowe" Po zainstalowaniu i uruchomieniu usług zacznie działać protokół UPnP. Krok 1: Zeskanować wszystkie kamery sieciowe w "Moje miejsca sieciowe" Krok 2: Kliknąć dwa razy ikonę KAMERA SIECIOWA, automatycznie pojawi się strumień wideo na żywo bez przypisywania adresu IP do programu Microsoft Internet Explorer. 6. Zmienić ustawienia sterowania i obsługi kamery sieciowej. Krok 1: Wpisać adres IP w wyszukiwarce IE. Pojawią się obrazy z kamery sieciowej. Krok 2: Użyć przycisków poniżej obrazu, aby wpisać inne strony ustawień obsługi. Krok 3: Przy zmianie dowolnych ustawień należy pamiętać, aby kliknąć przycisk "Prześlij" na każdej stronie. UWAGA: Uruchamianie funkcji DHCP: Funkcja ta działa tylko, gdy sieć LAN, do której podłączona jest jednostka, posiada serwer DHCP. Jeśli serwer DHCP działa, należy przesunąć punkt przełącznika dip do 3 w panelu bocznym; teraz kamera sieciowa uzyska adres IP automatycznie z serwera DHCP. UWAGA: Domyślna "Nazwa użytkownika" to admin, a "Hasło" to Jeśli nazwa użytkownika lub hasło są nieprawidłowe, należy sprawdzić wpisane dane i w razie potrzeby poprawić je. UWAGA: Jeśli tylko jedna jednostka kamery sieciowej jest połączona do komputera lub sieci LAN, można dowolnie przypisywać adres IP do kamery sieciowej. Na przykład, zakres adresów IP kamery sieciowej wynosi od do Można wybrać jeden z zakresu adresów IP. Nie jest konieczne ustawianie MASKI i BRAMY; pozostawić ustawienia domyślne. Kiedy kamera sieciowa jest podłączona do sieci WAN, trzeba pozyskać unikalny, stały adres IP i prawidłowo skonfigurować ustawienia MASKI i BRAMY zgodnie ze strukturą sieci. W razie pytań dotyczących tych ustawień należy skonsultować się z wykwalifikowanym personelem działu IT lub dostawcą. 8 Podręcznik szybkiej instalacji

9 Podręcznik szybkiej instalacji Specyfikacje KAMERA SKRZYNKOWA Illustra 400 IP (PoE) Model Kamera Obraz Audio Sieć Alarm ADCi400-X001 ADCi400-X002 Przetwornik obrazu Soczewka Kamera skrzynkowa Illustra 400.2/3MP bezobiektywowa TDN WDR PoE NTSC Kamera skrzynkowa Illustra 400 2/3MP bezobiektywowa TDN WDR PoE PAL 1/3-calowy czujnik Sony IMX035 CMOS. Mocowanie C/CS. Min. poziom oświetlenia Kolor: 0,2 lux przy F1,4 Filtr IR Dzień i noc WDR Kompresja wideo Rozdzielczość Strumieniowanie obrazów Tak Auto / Dzień / Noc / Harmonogram. Tak H.264 / MJPEG. NTSC: 896x720 (D2), 720x480 (D1), 352x240(CIF), 176x120(QCIF). PAL: 896x720 (D2), 720x576 (D1), 352x288(CIF), 176x144(QCIF). - Równoczesne H.264, MJPEG. - Wiele profilów: rozdzielczość / kompresja / liczba klatek na sekundę / jakość wideo. Profile 3 Ustawienia obrazu Oprogramowanie zarządzające obrazami wideo Strumieniowanie audio Kompresja Prędkość transmisji audio Wejścia / wyjścia: Zabezpieczenia Protokoły Użytkownicy Aktualizacja oprogramowania sprzętowego Rejestracja Nagrywanie pre-alarmowe - Dostosowywalny rozmiar obrazu, jakość i prędkość transmisji. - Tryb dzienny / nocny. - Przerzucanie i odbłyśnik. - ARW, Aut. balans bieli, AES. - Znacznik godziny i nakładka nagłówka tekstowego. - Maski prywatności. SDK z HTTP-API / ActiveX / ONVIF. W dwie strony. G.711u / G.726. G.711u 64kbps / G kbps. 1 x wejście / 1 x wyjście (3,5 mm wtyczka jack na słuchawki). Wielopoziomowa ochrona hasłem, filtrowanie adresu IP, szyfrowanie HTTPS, dziennik dostępu użytkownika. IPv4, HTTPS, HTTP, TCP, UDP, RTP/RTCP/RTSP, DHCP, NTP, FTP, SMTP, UPnP, ICMP, ARP, DDNS, PPPoE, SAMBA. Dostęp jednocześnie 10 użytkowników. Karta SD / HTTP. Karta SD, SAMBA, FTP Zaawansowany ruch 512 stref. Czułość: %. Wykrywanie ruchu Harmonogram Wyzwalacz Wejście alarmu Utrata połączenia Ethernet Sieciowe/zdalne cyfrowe wejście alarmu Powiadomienie Tak. Nagrywanie na kartę SD, SMTP, FTP, HTTP, wyjście alarmu. 9

10 Złącza Ogólne RJ BASE - T / 100 BASE -TX. GPIO: Wtyczka: 1 x wejście alarmu / 1 x wyjście alarmu / 1 x wyjście DC (12 V DC)/ 1 x uziemienie / 2 x RS-485 Wtyczka jack do słuchawek 1 x 3,5 mm ( 1 x wejście audio [ wejście mikrofonu / line in ], 1 x wyjście audio [ wyjście liniowe ] ). Przełącznik DIP 1. AES / 2. iris DC / 3. DHCP / 4. Statyczne IP. Przysłona IRIS DC. Zresetuj Przywracanie domyślnych ustawień fabrycznych. Lokalne urządzenie pamięci Gniazdo na kartę SD/SDHC. Wskaźniki LED Zasilanie / sieć / karta SD V DC ( wtyczka zasilająca typu jack DC) około 4,8 W. Zasilanie - 24 V AC (2-szpilkowa listwa zaciskowa) około 6 W. - PoE: około 6 W, zgodność z IEEE 802.3af dla 2. klasy Procesory TMS320DM365. System operacyjny Linux 2.6 kernel. Warunki otoczenia 0 do 50 (32 do 122 ). Atesty CE, FCC, RoHS. Wymiary 56,5 x 68 x 114,5 mm. ( Wys. x Szer. x Gł. ) - Przewodnik instalacyjny. Dołączone akcesoria - 1 x CD ( zawiera Instrukcję użytkownika ). - Zasilacz: (Wejście: VAC, 50 / 60 Hz, Wyjście: 12 VDC, 1 A ). - Kabel USB. * Wszelkie specyfikacje mogą podlegać zmianom bez powiadomienia. 10 Podręcznik szybkiej instalacji
