MSA Latchways Zabezpieczenie przed upadkiem. Nikt nie rozumie lepiej powagi sytuacji. Ponieważ każde życie ma jakiś cel...

Transkrypt

1 MSA Latchways Zabezpieczenie przed upadkiem Nikt nie rozumie lepiej powagi sytuacji Ponieważ każde życie ma jakiś cel...

2 Zabezpieczenie przed upadkiem Latchways Precyzyjnie zaprojektowane rozwiązania zabezpieczające Przeznaczone do ochrony pracowników na wysokości Eksperci w dziedzinie prac na wysokości zapewniający najlepsze zabezpieczenie przed upadkiem Założona w 1974 r. firma Latchways stała się wiodącą marką na świecie i synonimem siły inżynierii w zabezpieczeniach przed upadkiem. Może dlatego, że byliśmy pierwszą firmą, która pomyślnie opracowała i wprowadziła na rynek linkowe systemy hamujące przed upadek. A może dlatego, że nasze ciągłe innowacje w dziedzinie bezpieczeństwa pracowników na wysokości poprawiły życie tak wielu osób i wniosły usprawnienia w tak wielu miejsc pracy. Jedno jest pewne: na rynku globalnym ze stale zmieniającymi się wymaganiami i ciągle zmieniającymi się przepisami zapotrzebowanie na skuteczne zabezpieczenia przed upadkiem spełniające konkretne potrzeby jest większe niż kiedykolwiek wcześniej. Dlatego w październiku 2015 r. firma Latchways połączyła siły z MSA Safety, Inc., firmą z siedzibą główną w Pensylwanii i notowaną w zestawieniu Fortune 500, która sprzedaje i wytwarza swoje produkty w ponad 140 krajach. Razem jesteśmy bezprecedensowym globalnym liderem w zakresie ochrony pracowników i zadowolenia klientów na całym świecie.

3 SPIS TREŚCI Wstęp Latchways Standard SRL Latchways Leading Edge SRL Latchways PFL Latchways Single-Leg Mini PFL...17 Latchways Twin-Leg Mini PFL...18 Latchways 3m (10-ft) PFL Latchways Sealed SRL Latchways Sealed SRL dla branży turbin wiatrowych Latchways Sealed SRL dla branży ropy i gazu Latchways Personal Rescue Device Rozwiązanie Latchways do okien Systemy barierek Latchways VersiRail Systemy pomostów Latchways WalkSafe Poziome linki asekuracyjne Latchways (HLL) Pionowe linki asekuracyjne Latchways (VLL) Systemy pochyłe Latchways Rozwiązanie Latchways dla lotnictwa WinGrip MSAsafety.com

4 Zabezpieczenie przed upadkiem Latchways Globalni liderzy w dziedzinie zabezpieczeń przed upadkiem Ponieważ oferujemy na całym świecie spersonalizowane rozwiązania zabezpieczające przed upadkiem w postaci naszej gamy systemów Latchways, MSA ma dużą wiedzę o kwestiach bezpieczeństwa i potrzebach w różnych krajach. Oferujemy również szeroki zakres wsparcia, ponieważ nasza wiodąca rola jest wspierana przez ogólnoświatową sieć zarejestrowanych, wysoko wykwalifikowanych instalatorów i firm budowlanych. A MSA zawsze myśli z wyprzedzeniem monitoruje zmiany ustawodawcze na całym świecie, więc może szybko reagować za pomocą produktów i usług zgodnych z nowymi przepisami bez pogorszenia wydajności pracy. Mówiąc wprost: firma MSA ma biegłą znajomość globalnego języka zabezpieczeń przed upadkiem. Nic dziwnego, że nasze zaufane systemy i nagradzane elementy można znaleźć w tak odległych konstrukcjach jak Harbour Bridge w Sydney czy londyńska O2 Arena. Wysokiej klasy rozwiązania zabezpieczające przed upadkiem dostosowane do konkretnych potrzeb MSA zapewnia kompleksową opiekę i ochronę osobom pracującym na wysokości. Nasze wszechstronne systemy zabezpieczające przed upadkiem od dachów po wieże oferują rozwiązania dla prawie każdego środowiska pracy. Nasze doświadczenie we współpracy z tak wielu różnymi branżami, od lotnictwa po turystykę, oznacza, że mamy dużą wiedzę o konkretnych potrzebach w zakresie zabezpieczeń przed upadkiem w różnorodnych zastosowaniach. Wystarczy, że powiesz nam, czego poszukujesz. Dzięki naszej ofercie inteligentnie zaprojektowanych systemów i najwyższej jakości produktów Latchways możesz mieć pewność, że jesteś w rękach ekspertów. Budynki komercyjne i publiczne Wyobraź sobie zapewnienie bezpiecznego dostępu bez naruszenia integralności dachu. Poziome i pochyłe systemy Latchways, z ich słupkami Constant Force, służą właśnie do tego. Stworzyliśmy systemy takie jak WalkSafe, aby dodatkowo zmniejszyć zużycie, oraz LadderLatch, aby zapewnić bezpieczeństwo pracownikom wspinającym się na nowe wyżyny. Wieże przesyłowe elektroenergetyczne, dystrybucyjne i telekomunikacyjne Od wież po maszty i pojedyncze słupy, pracowników chronionych przez pionowe systemy Latchways można spotkać na elektroenergetycznych wieżach przesyłowych oraz konstrukcjach dystrybucyjnych i telekomunikacyjnych na całym świecie nawet w najbardziej oblodzonych czy deszczowych warunkach. Mosty i infrastruktura Każdy projekt mostu i infrastruktury ma inne wymagania dotyczące zabezpieczeń przed upadkiem. Pochyłe, poziome i pionowe systemy Latchways zapewniają niezrównaną wszechstronność, co zapewnia bezpieczeństwo pracownikom zajmującym się konserwacją kabli czy dolnych części mostów oraz wchodzącym na wieże nawet w najtrudniejszych warunkach. Produkcja przemysłowa Od systemów napowietrznych do pracy nad maszynami po zamontowane na stałe linki asekuracyjne i tymczasowe urządzenia SRL do jednorazowych zadań konserwacyjnych, Latchways zapewnia rozwiązania zabezpieczające do praktycznie każdego projektu produkcji przemysłowej. Nasze systemy można łączyć ze sobą poziomo, pionowo i pod kątem oraz modernizować lub dołączać jako część nowego rozwiązania.

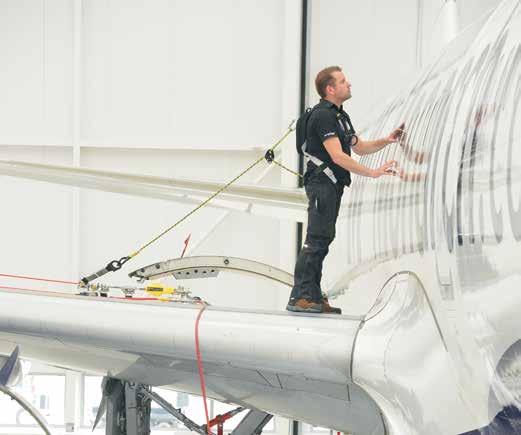

5 Ropa i gaz Drogownictwo i kolejnictwo Lotnictwo Nasza oferta przyjaznych dla użytkownika rozwiązań zabezpieczających, od samowciągających linek asekuracyjnych po Latchways Personal Rescue Device, spełnia wymagania branży ropy naftowej i gazu i niektórych innych. Dzięki pionowym, poziomym i pochyłym systemom linkowym dopasowującym się do skomplikowanych konturów platform wiertniczych, konstrukcji nośnych rur, suwnic i innych zapewniamy zabezpieczenia przed upadkiem w najtrudniejszych środowiskach. Turbiny wiatrowe Od właścicieli farm wiatrowych po wykonawców konserwacji i globalnych producentów turbin wiatrowych, profesjonaliści z branży turbin wiatrowych polegają na zapewniających bezpieczeństwo innowacjach, takich jak nasze uszczelnione, samowciągające linki asekuracyjne Latchways, i nasze urządzenia TowerLatch umożliwiające sprawne wchodzenie po drabinach. Dzięki oszczędzającym czas i pieniądze opcjom, takim jak Latchways Personal Rescue Device, samowciągające linki asekuracyjne i napowietrzne systemy linkowe, MSA zapewnia bezpieczeństwo robotnikom drogowym i kolejowym. Nieważne, czy przeprowadzasz remont stacji i lokomotyw, załadunek wagonów czy testujesz sygnały z MSA jesteś na właściwym torze. Stadiony i turystyka Nieodłączna elastyczność poziomych, pionowych i pochyłych systemów MSA oznacza, że zabezpieczenie przed upadkiem jest dostępne dla praktycznie każdej struktury od aren sportowych takich jak stadion City of Manchester Stadium po atrakcje turystyczne, takie jak Orlando Eye. We współpracy z inżynierami lotniczymi firma MSA opracowała łatwy w obsłudze system Latchways WinGrip (do samolotów), który chroni pracowników na wysokości bez pogorszenia wydajności lub jakości pracy. Jedną z wielu niezwykłych cech linki asekuracyjnej WinGrip jest to, że może się rozciągać na całej długości skrzydła każdego samolotu, umożliwiając dostęp maksymalnie czterech pracowników do wszystkich obszarów bez potrzeby odłączania linki asekuracyjnej WinGrip. Dzięki lince WinGrip AIO można sprawniej wykonywać zadania na płycie lotniska i w hangarze. To kompaktowe i lekkie, autonomiczne zakotwienie podciśnieniowe, które można szybko przytwierdzać i odłączać. Co więcej, jest ono zasilane z warsztatowego układu pneumatycznego lub z butli gazowej wielokrotnego napełniania, która zapewnia co najmniej sześć godzin pracy w jednym miejscu. Jest to zaawansowana technologia w najlepszym wydaniu, sprawdzająca się w ekstremalnie gorących lub zimnych temperaturach. 5 MSAsafety.com

6 Zabezpieczenie przed upadkiem Latchways Wyższy poziom technologiczny zabezpieczeń przed upadkiem Wyższy poziom technologiczny oznacza lepszą ochronę to naprawdę jest tak proste. Nic dziwnego, że firma MSA angażuje swoje zasoby, energię i pomysłowość w najnowocześniejszą technologię i przełomowe osiągnięcia w postaci gamy produktów Latchways. Łączymy innowacyjne technologie, najlepsze w swojej klasie materiały i zaawansowane konstrukcje, aby przenieść zabezpieczenia przed upadkiem na wyższy poziom. Wynikiem są precyzyjnie skonstruowane systemy i elementy zapewniające wyjątkowe bezpieczeństwo. Systemy Latchways są inteligentnie zaprojektowane, co umożliwia prostą integrację z niemal każdym środowiskiem pracy i pewność pracownikom na wysokości. Technologie Latchways, które zrewolucjonizowały branżę: Transfastener Wprowadzone na rynek w 1982 roku Latchways Transfastener to niesamowita konstrukcja, która jest uznawana za pierwsze zabezpieczenie przed upadkiem wykorzystujące metodę stałego mocowania. Jego działanie jest genialne umożliwia stały ruch koła gwiazdowego wzdłuż linki, co eliminuje potrzebę odłączania i ponownego podłączania podczas zmiany kierunku lub przekraczania podpór linki. Po co stosować metodę dwóch haczyków zatrzaskowych z ryzykiem błędów ludzkich, gdy można użyć jednego opatentowanego elementu, który pozwala poruszać się płynnie przez całą zmianę roboczą? Constant Force Wprowadzone na rynek w 2001 roku Unikatowa zasada działania wielu naszych systemów ochrony przed upadkiem, technologia Constant Force, zapewnia spójną metodę pochłaniania energii mechanicznej i kontrolowania naprężenia. Słupek Latchways Constant Force, pierwszy w branży słupek z mocowaniem górnym, jest zastosowaniem tej zasady w praktyce dzięki integralnemu zwojowi pochłaniającemu energię, który metodycznie pochłania siły powstające w razie upadku. WinGrip Wprowadzone na rynek w 2004 roku Szybki w montażu i łatwy w obsłudze Latchways WinGrip to system ochrony przed upadkiem z kotwieniem podciśnieniowym przeznaczony do użytku w konserwacji i produkcji samolotów. Wszechstronne i elastyczne modułowe rozwiązanie WinGrip składa się z czterech systemów, które mogą być używane na kadłubie, stabilizatorach, skrzydłach a nawet poza jego tradycyjnymi zastosowaniami lotniczymi. WinGrip jest również jedynym rozwiązaniem, które może być stosowane wewnątrz i na zewnątrz oraz w pobliżu otwartych zbiorników paliwa.

7 Nasze produkty poddajemy badaniom każdego dnia Każdy produkt Latchways jest rygorystycznie testowany pod kątem wytrzymałości, trwałości, funkcjonalności i integralności. Naszą misją jest i zawsze będzie dostarczanie produktów najwyższej jakości, sprawdzonych i godnych zaufania. Firma MSA zapewnia, że wszystkie produkty są testowane pod kątem wyższych wymagań niż te zawarte w stosownych normach prawnych. Stosujemy współczynnik bezpieczeństwa wynoszący co najmniej 2, dzięki czemu parametry naszych produktów znacznie przekraczają wymagania przepisów branżowych. Niezależne testy są przeprowadzane przez niezależne instytucje, co zapewnia weryfikację właściwej jakości i trwałości systemów Latchways. Zapewnia to również pełną kompatybilność pomiędzy produktami Latchways i takimi zastosowaniami jak wnętrza wież turbin wiatrowych. Wykonując testy bardziej rygorystyczne niż inne firmy, MSA zawsze stara się zdobyć Twoje zaufanie. Latchways Sealed SRL Wprowadzone na rynek w 2009 roku MSA tworzy najbardziej szczelne rozwiązania SRL, zapewniające najwyższy poziom ochrony przed upadkiem podczas wspinaczki w ekstremalnych środowiskach. Dzięki zapadkom Full Contact zapewniającym niezawodny mechanizm blokujący, który nie zamarza, nie zakleszcza się ani nie ulega korozji, oraz rewolucyjnej technologii umożliwiającej serwisowanie na miejscu, nasze uszczelnione rozwiązania SRL przekraczają wymagania norm jakości i otrzymały certyfikaty EN, OSHA, ANSI i IP69K (w których uzyskują najwyższe noty wśród rozwiązań tej klasy). Latchways Personal Rescue Device Wprowadzone na rynek w 2011 roku Latchways Personal Rescue Device (Latchways PRD ) to rewolucyjny system zintegrowanych uprzęży, który w razie upadku w sposób kontrolowany opuszcza użytkownika na ziemię. Ponieważ urządzenie jest noszone jako część standardowej uprzęży, pozwala zaoszczędzić czas i pieniądze nie jest wymagane specjalistyczne szkolenie. Urządzenie jest aktywowane przez zwykłe pociągnięcie linki wyzwalającej jak w spadochronie, co umożliwia szpuli ze zintegrowanym mechanizmem hamującym łagodnie opuszczenie użytkownika do bezpiecznego miejsca w ciągu mniej niż 30 sekund. 7 MSAsafety.com

8 Zabezpieczenie przed upadkiem Latchways Zabezpieczenie przed upadkiem zaprojektowane przez nas. Specjalnie dla Ciebie. Nasz dedykowany zespół projektowania i specyfikacji oferuje wiele bezpłatnych usług, dzięki czemu MSA może pomóc spełnić wymagania klienta dotyczące ochrony przed upadkiem. Usługi projektowania tworzenie z myślą o Twoich potrzebach. Usługa projektowania i specyfikacji zespół ekspertów MSA współpracuje z klientem nad planami dachów AutoCAD lub dokumentacją Building Information Modeling (modelowanie informacji o budynkach i budowlach) (BIM) wysokości i przekrojów budowli w celu opracowania kompletnego planu systemu ochrony przed upadkiem integrowanemu z dokumentacją prac. Usługa doradztwa projektowego nasz zespół projektowania i specyfikacji ocenia rysunki klienta z układem ochrony przed upadkiem, a następnie oferuje porady i zalecenia (w razie potrzeby). Wystarczy wybrać najbardziej odpowiednią usługę, a my dostarczymy pełną propozycję prac na wysokości spełniającą wszystkie potrzeby klienta i wszelkie wymogi legislacyjne, a wszystko to w ciągu 10 dni roboczych. Konsultacje osobiste w przypadku bardziej nietypowych projektów, które sprawiają różnego rodzaju problemy projektowe, czasem łatwiej jest omówić wszystko podczas bezpośredniej rozmowy. Jeśli wolisz spotkanie osobiste, MSA wyśle do Ciebie członka naszego zespołu lub przedstawiciela z naszej sieci zarejestrowanych instalatorów w celu dalszego omówienia konkretnych potrzeb projektowych. Czego można oczekiwać od współpracy z nami. Gdy skorzystasz z pomocy naszego zespołu projektowania i specyfikacji, możesz oczekiwać, że zaprojektujemy najbardziej idealny układ systemu ochrony przed upadkiem dla Twojego projektu. Spełniamy wszystkie potrzeby, w tym następujące: ocena ryzyka wybór odpowiedniego systemu opis zastosowań systemu opis kompetencji użytkowników zgodność produktu (na przykład z dachami głównych producentów) specyfikacje szczegóły mocowań standardowych wytyczne dotyczące projektowanego układu alternatywne produkty Latchways ułatwiające spełnienie wymagań Nasi eksperci mają wysokie kwalifikacje, więc mogą zapewnić projekty systemów do wszystkich zastosowań, we wszystkich branżach od tradycyjnych systemów poziomych używanych w budownictwie po systemy WinGrip stosowane w lotnictwie. Oferta i zasoby BIM Ułatwiamy integrację rozwiązań zabezpieczających przed upadkiem z planami BIM klientów. Nasza oferta złożonych, inteligentnych modeli BIM pozwala wdrożyć zgodne z przepisami zabezpieczenia przed upadkiem w celu ochrony osób pracujących na wysokości. Dowiedz się więcej i pobierz zasoby ze strony latchways.com/bim-objects. Aby skorzystać z usługi projektowania i specyfikacji MSA, wyślij wiadomość do MSA na adres spec@latchways.com lub odwiedź stronę latchways.com/spec-callback.

9 Propozycja prac na wysokości od MSA MSA dostarcza swoim klientom propozycję pracy na wysokości oferuje informacje i porady na temat zapewnienia kompletnego rozwiązania zabezpieczającego przed upadkiem. Propozycja obejmuje: projekt całego systemu (z wykorzystaniem informacji podanych w kwestionariuszu projektowym) informacje na temat asortymentu produktów Latchways i ich dopasowania do zamierzonych zastosowań wytyczne w zakresie planowania akcji ratunkowej w razie upadku Kwestionariusz projektowy Wypełniony kwestionariusz projektowy Latchways pozwala nam określić pełny projekt. Kwestionariusz uwzględnia następujące kwestie: obszary wymagające dostępu konstrukcja obszaru wymagającego zabezpieczenia przed upadkiem (np. rodzaj pokrycia dachowego) wszystkie znane zagrożenia Zarejestrowane firmy instalacyjne Usługa projektowania i specyfikacji MSA jest wspierana przez naszą globalną sieć firm instalacyjnych, które odgrywają pełną i aktywną rolę w zapewnianiu kompletnych rozwiązań do wybranego projektu od instalacji i testowania po certyfikację i konserwację systemów. Akredytowane seminaria szkoleniowe Firma MSA, która jest zarówno edukatorem, jak i pionierem w branży, oferuje szereg akredytowanych seminariów, które zapewniają omówienie zabezpieczeń przed upadkiem i pracy na wysokości. Nasze 1,5-godzinne seminarium obejmuje takie tematy jak: omówienie zabezpieczeń przed upadkiem konieczność stosowania zabezpieczeń przed upadkiem systemy hamujące upadek normy i przepisy dotyczące zabezpieczeń przed upadkiem Seminarium zapewnia: zrozumienie kluczowych kwestii związanych z określaniem systemu zabezpieczeń przed upadkiem (zapewnienie zgodności z przepisami i zaprojektowanie rozwiązania dostosowanego do zastosowania) omówienie przepisów europejskich informacje na temat wybierania i projektowania systemów objaśnienie norm badawczych informacje na temat różnic pomiędzy produktami kwestie do rozważenia związane z innymi scenariuszami pracy na wysokości SKONTAKTUJ SIĘ Z MSA JUŻ DZIŚ, ABY ZAPLANOWAĆ SEMINARIUM! 9 MSAsafety.com

10 Zabezpieczenie przed upadkiem Latchways Jaki jest Twój plan ochrony przed upadkiem? Pracownicy, którzy czują się bezpieczni i chronieni podczas pracy na wysokości, zyskują pewność siebie przy wykonywaniu nawet najtrudniejszych zadań, co z kolei przekłada się na wydajność pracy. Wydajność pracy oznacza mniej przestojów i niższe koszty. Przepisy bezpieczeństwa związane z prawem grawitacji Normą regulującą testowanie urządzeń kotwiczących jest EN 795:2012, która powinna być traktowana jako bezwzględny minimalny wymóg. Systemy są klasyfikowane w tej normie jako typ A, B, C, D lub E. Typy odnoszące się do słupka Constant Force to typy A (odizolowane urządzenia kotwiczące) i C (urządzenia kotwiczące z poziomymi linkami elastycznymi). Zgodnie z EN 795:2012 urządzenia kotwiczące są testowane przez poddanie ich badaniu dynamicznemu z użyciem masy 100 kg odpowiednika jednej upadającej osoby. CEN TS 16415:2013 to specyfikacja techniczna wspierająca tę normę. Wymaga, by urządzenia kotwiczące zostały poddane badaniu dynamicznemu z użyciem masy 200 kg (odpowiednik dwóch upadających użytkowników) oraz dodatkowej masy 100 kg dla każdego dodatkowego użytkownika. Jednak MSA nie jest zwykłą firmą zajmującą się zabezpieczeniami przed upadkiem. Nie pracujemy tylko po to, aby spełnić wymagania przepisów, ale po to, aby je przekroczyć na wszystkich poziomach. Ochrona przed upadkiem to nie tylko korzyść dla pracowników i przedsiębiorstw, ale także wymóg prawny. Hierarchia zabezpieczeń przed upadkiem W istocie chodzi po prostu o zdrowy rozsądek: hierarchia zabezpieczeń przed upadkiem zaczyna się od określenia, jaki typ systemu ochrony przed upadkiem jest faktycznie wymagany i dlaczego. Eliminacja ryzyka W miarę możliwości należy unikać pracy na wysokości albo zlokalizować instalację i sprzęt w bezpiecznym miejscu, gdzie nie ma ryzyka upadku. W końcu jeśli nie jesteś na wysokości, grawitacja ma znacznie mniejsze znaczenie. Zmniejszenie zagrożeń Podczas pracy na wysokości niezbędne jest zagwarantowanie, że pracownicy nie są narażeni na niepotrzebne ryzyko poprzez zapewnienie barierek lub poręczy (np. Latchways VersiRail ), aby wyeliminować ryzyko upadku. Ochrona pracowników Jeśli eliminacja ryzyka upadku nie jest możliwa, należy korzystać z odpowiedniego systemu ochrony przed upadkiem, aby zminimalizować skutki upadku. Można to osiągnąć za pomocą systemu hamującego upadek lub systemu zabezpieczającego przed upadkiem. System zabezpieczający przed upadkiem i system hamujący upadek to zwroty powszechnie używane w branży. Określenie różnicy pomiędzy tymi dwoma systemami jest istotne dla zrozumienia, gdzie i dlaczego powinien być używany konkretny system. System zabezpieczający przed upadkiem jest przydatny, gdy pojawia się potrzeba uniemożliwienia pracownikom osiągnięcia punktu, w którym może dojść do upadku. Nadaje się przede wszystkim dla osób, które muszą pracować na granicy bezpieczeństwa na przykład konserwować rynny wzdłuż krawędzi dachu. System hamujący upadek należy wziąć pod uwagę, gdy pracownik może uzyskać dostęp do punktu, w którym może dojść do upadku. System hamujący upadek bezpiecznie powstrzymuje upadek, po czym podejmowana jest odpowiednia akcja ratunkowa.

11 Obsługa i wsparcie w odpowiedzi na Twoje potrzeby MSA wspiera i zwiększa Twoje doświadczenie w dziedzinie ochrony przed upadkiem poprzez zapewnienie najlepszej indywidualnej opieki oraz obsługi klienta na najwyższym poziomie. 11 Doradztwo Dzięki naszym bliskim relacjom roboczym z siecią dostawców i producentów na całym świecie firma MSA jest dobrze przygotowana do oferowania fachowego wsparcia i porad na temat różnych spraw związanych z pracą na wysokości. Relacje te umożliwiają również MSA unikatową orientację w wymaganiach poszczególnych klientów oraz niezrównaną zdolność do ich zaspokajania. Instalacja Systemy Latchways mogą być instalowane tylko przez naszych zarejestrowanych instalatorów ekspertów, którzy przechodzą rygorystyczne szkolenia w celu zapewnienia najbezpieczniejszej instalacji. Szkolenie Programy szkoleń dotyczących instalacji i korzystania z systemu mogą być przeprowadzane przez firmę MSA w jej siedzibie w Wielkiej Brytanii albo w zakładzie klienta. Wystawiamy certyfikat wszystkim pracownikom, którzy pomyślnie ukończyli program szkoleń. Skontaktuj się z przedstawicielem MSA lub odwiedź witrynę latchways.com już dziś. Czekamy na możliwość zrealizowania Twojego planu i nawiązania współpracy. MSAsafety.com

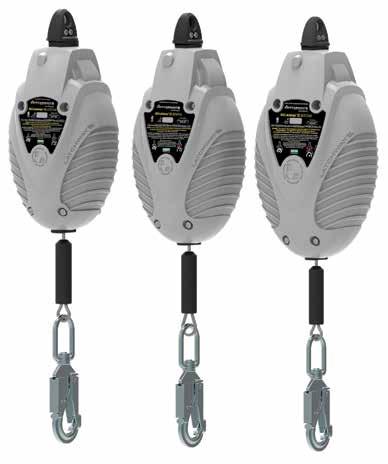

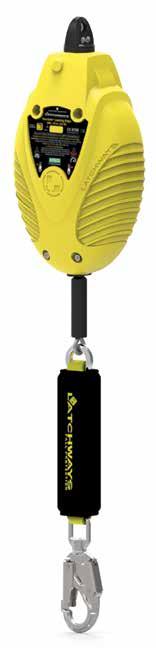

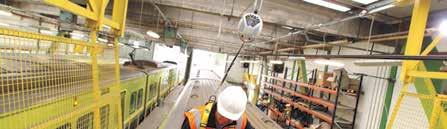

12 Urządzenia samowciągające Samowciągające linki asekuracyjne Latchways Swoboda. Bezpieczeństwo. Nowe oblicze zabezpieczeń. Latchways Standard SRL Latchways Standard SRL zostało poddane rozległym, niezależnie zweryfikowanym badaniom, aby zapewnić spójne, niezawodne działanie. Latchways Standard SRL zostało zaprojektowane z unikatowymi funkcjami, aby zapewnić bardziej przemyślaną, bezpieczniejszą i mocniejszą alternatywę dla tradycyjnych SRL jest ono zarówno wszechstronne, jak i elastyczne. Nadaje się do szerokiej gamy zastosowań i jest dostępne z linkami bezpieczeństwa w czterech różnych długościach. Łatwość serwisowania nawet na miejscu Urządzenia Latchways SRL są łatwo ponownie certyfikowane za pomocą zaledwie kilku prostych narzędzi. Odnowienie certyfikatu może być wykonane lokalnie przez upoważnionych przedstawicieli lub na miejscu, dzięki czemu urządzenia Latchways SRL nie są w użytku tylko przez krótki czas. w q e q Bardziej przemyślane Innowacyjnie zaprojektowane z rewolucyjnym, beztarciowym systemem hamowania Constant Force, bez żadnych ruchomych części i bez możliwości rozregulowania. w Bezpieczniejsze Ciągle w ruchu, w 100% niezawodny zapadkowy mechanizm blokujący nie może zamarznąć, zakleszczyć się ani ulec korozji. Każde urządzenie jest przez nas kompleksowo testowane pod kątem przekroczenia wszystkich wymagań norm, i to jeszcze przed weryfikacją przez niezależne zewnętrzne instytucje badawcze. e Mocniejsze Wytrzymała, odporna na uderzenia osłona jest wytwarzana z unikatowego, wzmocnionego nylonu i chroni wnętrze obudowy przed uszkodzeniami w wyniku uderzeń.

13 Seria Latchways SRL Model UK UK UK UK UK UK UK 13 Opis części SRL z taśmą 7 m SRL z linką 7 m SRL z linką 7 m SRL z linką 10 m SRL z linką 10 m SRL z linką 15 m SRL z linką 15 m Typ linki Taśma piliestrowa 25 2 mm Linka ze stali nierdzewnej Ø 5 mm (7 19) Linka ze stali ocynkowanej Ø 5 mm (7 19) Linka ze stali nierdzewnej Ø 5 mm (7 19) Linka ze stali ocynkowanej Ø 5 mm (7 19) Linka ze stali nierdzewnej Ø 5 mm (7 19) Linka ze stali ocynkowanej Ø 5 mm (7 19) Długość 7 m 7 m 7 m 10 m 10 m 15 m 15 m Wymiary (dł. szer. wys.) 275 x 185 x 125 mm 330 x 348 x 122 mm 330 x 348 x 122 mm 357 x 186 x 127 mm 357 x 186 x 127 mm 395 x 214 x 130 mm 395 x 214 x 130 mm Masa 3,8 kg 4,9kg 4,9 kg 5,6 kg 5,6 kg 7,4 kg 7, 4 kg Zakotwienie Podwójny haczyk zatrzaskowy Podwójny obrotowy haczyk zatrzaskowy Podwójny obrotowy haczyk zatrzaskowy Podwójny obrotowy haczyk zatrzaskowy Podwójny obrotowy haczyk zatrzaskowy Podwójny obrotowy haczyk zatrzaskowy Podwójny obrotowy haczyk zatrzaskowy MSAsafety.com

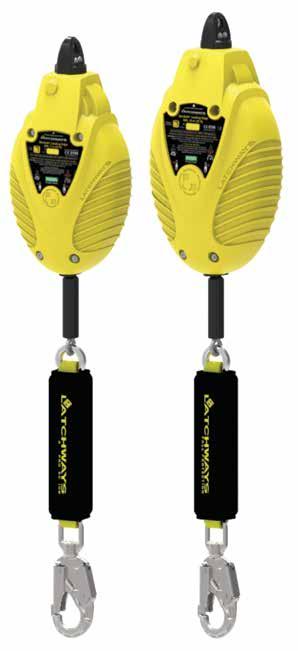

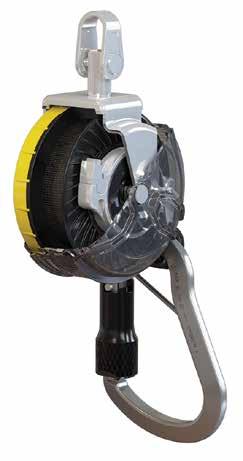

14 Urządzenia samowciągające Samowciągające linki asekuracyjne Latchways Zaufane urządzenie SRL do pracy na krawędzi. Latchways Leading Edge SRL Zaawansowana ochrona przed upadkiem do zastosowań na krawędziach czołowych, w tym pokryć dachowych, drewnianych belek i budowy krawędzi czołowych. Duża mobilność Dzięki łatwej w użyciu funkcji samoblokowania urządzenie Latchways Leading Edge SRL automatycznie wysuwa i zwija linkę podczas użytkowania co zapewnia swobodę przemieszczania na dużych powierzchniach roboczych. Wszechstronne połączenia Latchways Leading Edge SRL łatwo łączy się z szeregiem osobistych systemów hamujących upadek co zapewnia optymalną kompatybilność z zastosowaniami pionowymi i poziomymi. Niezawodna technologia Urządzenie Latchways Leading Edge SRL jest wyposażone w opatentowaną technologię Constant Force do kontrolowania obciążenia w razie upadku oraz nasz mechanizm blokujący Full Contact, aby zapewnić, że urządzenie nie będzie zamarzać, zakleszczać się ani ulegać korozji. Mocne i przetestowane Urządzenie Latchways Leading Edge SRL, zgodne z rygorystycznymi procedurami kontroli jakości MSA, jest wyposażone we wzmocnioną osłonę zapobiegającą uszkodzeniu w wyniku uderzenia i wykonane z najwyższej jakości materiałów o zaawansowanych właściwościach, zapewniających odporność na korozję. Urządzenia Latchways Leading Edge SRL są testowane pod kątem spełnienia wymagań następujących norm: BS EN 360:2002 Środki ochrony indywidualnej chroniące przed upadkiem z wysokości Urządzenia samohamowne VG11 CNB/P/11.060: Krawędź typu A (promień 0,5 mm)

15 Latchways Leading Edge SRL Zaufana samowciągająca linka asekuracyjna do pracy na krawędzi q Pochłanianie energii Amortyzator w opatentowanej technologii Constant Force jest zintegrowany z linką oraz metodycznie pochłania siły generowane podczas upadku i zapewnia wskazanie faktycznego zadziałania. w Identyfikacja producenta Oznaczone indywidualnymi numerami seryjnymi w celu zapewnienia pełnej identyfikacji. e Jaskrawy kolor Wzmocniona osłona zapobiega uszkodzeniu wnętrza obudowy w wyniku uderzenia i dzięki jaskrawożółtemu kolorowi jest wyraźnie widoczna podczas użytkowania na wysokości stóp, co minimalizuje ryzyko potknięcia się. w e q r Staranna ochrona Zawiera dodatkowy, unikatowy amortyzator pomagający pochłaniać energię. Materiały OSŁONA Nylon odporny na uderzenia MECHANIZM ZAPADKOWY Stal nierdzewna OBUDOWA Stal nierdzewna SPRĘŻYNA NAPĘDOWA Stal nierdzewna sprężynowa MODUŁ BĘBNA Aluminium MOCOWANIA Stal nierdzewna LINKA Linka ocynkowana Ø 6 mm 7 19 MODUŁ POCHŁANIACZA CF Stal nierdzewna i nylon odporny na uderzenia HACZYK ZATRZASKOWY Stal kuta/nierdzewna PIERŚCIEŃ POŁĄCZENIOWY Aluminium AMORTYZATOR Taśma poliestrowa z osłoną neoprenową r 15 Seria Latchways Leading Edge SRL Nr kat. Opis Długość Typ linki Wymiary (dł. szer. wys.) Masa EU Leading Edge SRL z linką 5 m 5 m Linka ze stali ocynkowanej Ø 6 mm (7 19) 900 x 170 x 122 mm 5,3 kg Model Description Line Type Anchorage Size (H x W x D) Net Weight US EU 23 ft (7 m) Webbing Leading Edge SRL z linką 1 7 (25 m mm) Polyester 7 m Aluminium Linka ze Snaphook stali ocynkowanej Ø 10 6 mm x ( ) x 5 (275 x 186 x x 185 mm) x 125 mm 9.6 lbs (4.4 kg) 6,0 kg EU Leading Edge SRL z linką 10 m 10 m Linka ze stali ocynkowanej Ø 6 mm (7 19) 966 x 215 x 130 mm 8,0 kg MSAsafety.com

16 Urządzenia samowciągające Samowciągające linki asekuracyjne Latchways Imponujące innowacje w kompaktowych wymiarach. PFL Latchways Single-Leg Mini, Twin-Leg Mini i 3 m Latchways Single-Leg Mini 1,8 m, Twin-Leg Mini 1,8 m i PFL 3 m najlepiej nadają się do użytku w budownictwie są zaprojektowane specjalnie do środowisk, w których dostępne jest bliskie zakotwienie. w q r e Kompaktowe i wszechstronne Latchways PFL to najbardziej kompaktowe i lekkie osobiste ograniczniki upadku, jakie kiedykolwiek powstały, wykorzystujące technologię wielosprężynowego, promieniowego pochłaniania energii. Ta nowa konstrukcja eliminuje konieczność stosowania zewnętrznych amortyzatorów poza obudową, co sprawia, że są to najbardziej kompaktowe urządzenia PFL na rynku. Mocne i przetestowane Urządzenia Latchways PFL mają bardzo wytrzymałą, przezroczystą osłonę z poliwęglanu, co umożliwia łatwą inspekcję krytycznych podzespołów wewnętrznych. Są odporne na temperatury od -40 do 54 C, a ich zaawansowane i wytrzymałe linki asekuracyjne są wykonane zgodnie z rygorystycznymi procedurami kontroli jakości MSA. Urządzenia Latchways PFL zostały przetestowane pod kątem spełnienia wymagań następujących norm: EN360: 2002 ANSI Z OSHA OSHA CSA Z Niezawodne i dające pewność Wzmocniony mechanizm blokujący PFL nie wymaga dodatkowego smarowania, co mogłoby przyciągać brud i zanieczyszczenia. Produkty zapewniają zabezpieczenie przed upadkiem i hamowanie upadku dla użytkowników o masie kg (włącznie z narzędziami). Pierwsza na świecie samowciągająca linka asekuracyjna z technologią wielosprężynowego, promieniowego pochłaniania energii Zintegrowany amortyzator Brak potrzeby ponownej kalibracji lub regulacji Całkowicie uszczelnione przed zanieczyszczeniami zewnętrznymi Wykonane z lekkiej stali nierdzewnej Latchways PFL q UUżytkowanie bez przeszkód W pełni obrotowy punkt mocowania zapewniający użytkowanie bez przeszkód 360 i 180 w Precyzyjna konstrukcja Mechanizm zapadkowy o wzmocnionej konstrukcji e Duża trwałość Osłona poliwęglanowa mieści PFL, a jej przejrzystość umożliwia łatwą inspekcję krytycznych podzespołów wewnętrznych r Materiały wysokiej jakości Komponenty wykonane z wysokiej jakości stali nierdzewnej i specjalnego tworzywa sztucznego

17 Opcje złączy Latchways Single-Leg Mini PFL AEU BEU CEU DEU EEU FEU GEU HEU IEU JEU KEU LEU MEU NEU OEU PEU REU Latchways Single-Leg Mini PFL Numer katalogowy Single-leg Długość Połączenie zakotwienia Połączenie uprzęży AEU 1,8 m AL36CL Karabińczyk stalowy BEU 1,8 m 36C Karabińczyk stalowy CEU 1,8 m Aluminiowy karabińczyk obrotowy Karabińczyk stalowy DEU 1,8 m Aluminiowy karabińczyk Karabińczyk stalowy EEU 1,8 m 36CS Karabińczyk stalowy FEU 1,8 m 36CL Karabińczyk stalowy GEU 1,8 m AL36CL HEU 1,8 m 36C IEU 1,8 m Aluminiowy karabińczyk obrotowy JEU 1,8 m Aluminiowy potrójnie blokujący karabińczyk KEU 1,8 m 36CS LEU 1,8 m 36CL MEU 1,8 m AL36CL Aluminiowy potrójnie blokujący karabińczyk NEU 1,8 m Potrójnie blokujący karabińczyk Potrójnie blokujący karabińczyk OEU 1,8 m 36CL PEU 1,8 m AL36CL Karabińczyk stalowy REU 1,8 m Aluminiowy haczyk zatrzaskowy 17 MSAsafety.com

18 Urządzenia samowciągające Opcje złączy Latchways Twin-Leg Mini PFL Aluminiowe wzmocnienie EU Stalowy haczyk zatrzaskowy EU Aluminiowy krętlik EU Aluminiowy karabińczyk EU Obrotowy haczyk zatrzaskowy EU Stalowe wzmocnienie EU Złącze Twin-Link EU Latchways Twin-Leg Mini PFL Numer katalogowy Twin-Leg Długość Połączenie zakotwienia Połączenie uprzęży EU 1,8 m AL36CL (2) Złącze Twin-Link EU 1,8 m 36C (2) Złącze Twin-Link EU 1,8 m Aluminiowy karabińczyk obrotowy (2) Złącze Twin-Link EU 1,8 m Aluminiowy potrójnie blokujący karabińczyk (2) Złącze Twin-Link EU 1,8 m 36CS (2) Złącze Twin-Link EU 1.8m (6 ft) 36CL (2) Złącze Twin-Link TwinLink Connector

19 Opcje złączy Latchways PFL 3 m AEU BEU CEU DEU EEU FEU GEU HEU IEU JEU KEU LEU MEU NEU OEU PEU AEU BEU CEU DEU Latchways PFL 3 m Numer katalogowy Single-Leg Taśma Linka Długość Połączenie zakotwienia Połączenie uprzęży AEU 3 m Aluminiowy hak do rusztowań Karabińczyk stalowy BEU 3 m Stalowy haczyk zatrzaskowy Karabińczyk stalowy CEU 3 m Aluminiowo-stalowy karabińczyk Karabińczyk stalowy DEU 3 m Aluminiowy karabińczyk Karabińczyk stalowy EEU 3 m Stalowy hak obrotowy Karabińczyk stalowy FEU 3 m Stalowy hak do rusztowań Karabińczyk stalowy GEU 3 m Aluminiowy hak do rusztowań HEU 3 m Stalowy haczyk zatrzaskowy IEU 3 m Aluminiowy karabińczyk obrotowy JEU 3 m Aluminiowy karabińczyk KEU 3 m Stalowy hak obrotowy LEU 3 m Stalowy hak do rusztowań MEU 3 m Aluminiowy hak do rusztowań Aluminiowy karabińczyk NEU 3 m Aluminiowy karabińczyk Aluminiowy karabińczyk OEU 3 m Stalowy haczyk zatrzaskowy Stalowy hak do rusztowań PEU 3 m Aluminiowy karabińczyk Aluminiowy hak do rusztowań AEU 3 m Stalowy hak obrotowy Karabińczyk stalowy BEU 3 m Stalowy hak obrotowy do rusztowań Karabińczyk stalowy CEU 3 m Stalowy hak obrotowy DEU 3 m Stalowy hak obrotowy Stalowy hak do rusztowań 19 MSAsafety.com

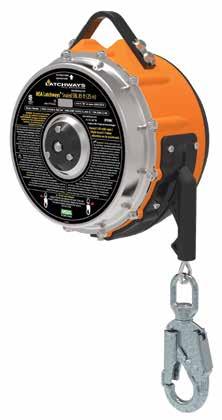

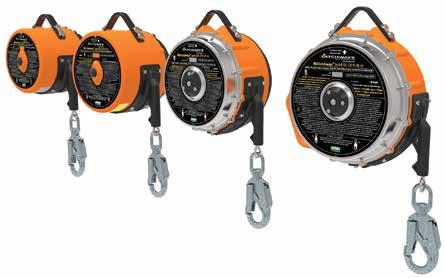

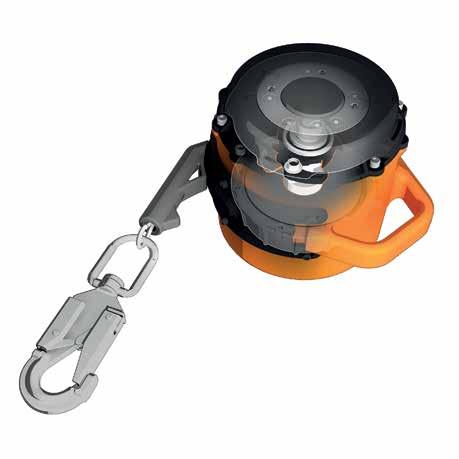

20 Urządzenia samowciągające Samowciągające uszczelnione linki asekuracyjne Latchways Wykonane z myślą o wytrzymałości. Skazane na sukces. Urządzenia Latchways Sealed SRL są przeznaczone do użytku bez użycia rąk w trudnych warunkach, takich jak platformy wiertnicze, turbiny wiatrowe i inne zastosowania morskie; pomagają zapewnić pracownikom bezpieczeństwo i skupić się na wykonywanym zadaniu. Nasze Latchways Sealed SRL zostało poddane rozległym, niezależnie zweryfikowanym badaniom, aby zapewnić spójne, niezawodne działanie. Dzięki najnowocześniejszej technologii i konstrukcji urządzenie Latchways Sealed SRL jest jednym z najbardziej zaawansowanych i ekonomicznych SRL na rynku. Podobnie jak inne nasze SRL, urządzenie Latchways Sealed SRL może być ponownie certyfikowane na miejscu przez techników serwisu przeszkolonych przez Latchways, co przyczynia się do obniżenia kosztu posiadania i zapewnia szybki zwrot z inwestycji. Rygorystycznie testowane Stopień ochrony Dzięki zweryfikowanemu stanowi szczelności urządzenie Latchways Sealed SRL jest jedynym produktem na rynku, który obecnie ma stopień ochrony IP69K, co zapewnia, że poszczególne komponenty są pyłoszczelne, i umożliwia mycie wysokotemperaturowe pod wysokim ciśnieniem. Testowanie obejmowało zanurzanie na głębokość 5 m, badanie szczelności oraz dodatkowe badanie w atmosferze z pyłem zawieszonym przez 8 godzin w celu upewnienia się, że do komponentów krytycznych nie dostają się żadne materiały. Badanie przyspieszonej korozji Aby sprawdzić odporność na korozję urządzeń Latchways Sealed SRL, produkt został poddany przyspieszonej korozji symulującej rzeczywistą korozję w środowisku kontrolowanym 2000 godzin! Jest to uznawane za reprezentatywny okres 10 lat użytkowania urządzenia Latchways Sealed SRL w rzeczywistych warunkach. Badanie wpływu silnych drgań Urządzenia Latchways Sealed SRL zostały poddane badaniu symulującemu ekstremalne środowisko silnych drgań mechanicznych z poziomami znacznie wyższymi niż podczas normalnego użytkowania. W celu sprawdzenia integralności i stabilności mocowań krytycznych urządzeń Latchways Sealed SRL badane urządzenia były testowane przez dłuższy czas w zakresie częstotliwości od 5 Hz do 1000 Hz. Normy atestów ATEX Urządzenia Latchways Sealed SRL oceniono zgodnie z normami BS EN :2001 i EN : 2003, grupa sprzętowa II, kategoria 2 (II 2 G c IIC T6) do użytku w obszarach, w których mogą wystąpić atmosfery wybuchowe (spowodowane przez mieszaniny powietrza i gazów, oparów lub mgieł albo mieszaniny pyłowo-powietrzne). Testowane niezależnie Urządzenia Latchways Sealed SRL są zgodne z normami BS EN 360:2002, OSHA , OSHA , ANSI Z i ANSI Z

21 Spokój ducha Wszystkie nasze komponenty są wytwarzane z myślą o kompatybilności i trwałości materiałów, a przed montażem są poddawane rygorystycznym procedurom kontroli jakości, w tym masowej kontroli rentgenowskiej krytycznych komponentów w celu zapewnienia integralności produktu. e w q q Zaawansowana technologia w akcji Tradycyjne SRL wykorzystują cierne systemy hamowania, które wymagają okresowej regulacji naciągu, natomiast technologia pochłaniania energii MSA jest beztarciowa. W urządzeniach Latchways Sealed SRL zastosowano naszą opatentowaną technologię pochłaniania energii Constant Force, która zapewnia spójne działanie, więc nie jest możliwe rozregulowanie jak w przypadku innych SRL. w Bezkompromisowa ochrona Nasz zapadkowy mechanizm blokujący Full Contact nie może zamarznąć, zakleszczyć się ani ulec korozji. Ma także wbudowaną linkę zapasową, dzięki czemu upadek jest powstrzymywany bezpiecznie nawet na końcu linki głównej. e Najwyższy stopień ochrony Aby upewnić się, że sprężyna, mechanizm blokujący i amortyzator są całkowicie odporne na wnikanie materiału i wilgoci, krytyczne elementy wewnętrzne są zabezpieczone gumowymi uszczelkami. Stopień ochrony IP69K. 21 Samowciągające uszczelnione linki asekuracyjne Latchways Model Typ linki Długość Wymiary (dł. szer. wys.) Masa Zakotwienie UK UK UK UK Linka ze stali nierdzewnej Ø 5 mm (7 19) Linka ze stali nierdzewnej Ø 5 mm (7 19) Linka ze stali nierdzewnej Ø 5 mm (7 19) Linka ze stali nierdzewnej Ø 5 mm (7 19) 9 m 270 x 240 x 180 mm 9,5 kg Haczyk zatrzaskowy kuty / ze stali nierdzewnej 15 m 330 x 280 x 190 mm 12 kg Haczyk zatrzaskowy kuty / ze stali nierdzewnej 25 m 330 x 330 x 200 mm 20 kg Haczyk zatrzaskowy kuty / ze stali nierdzewnej 40 m 380 x 380 x 215 mm 26 kg Haczyk zatrzaskowy kuty / ze stali nierdzewnej MSAsafety.com

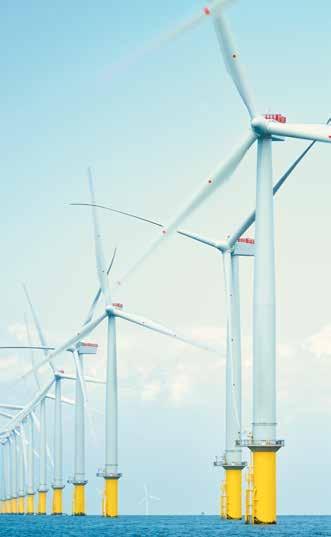

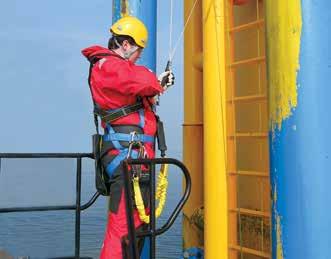

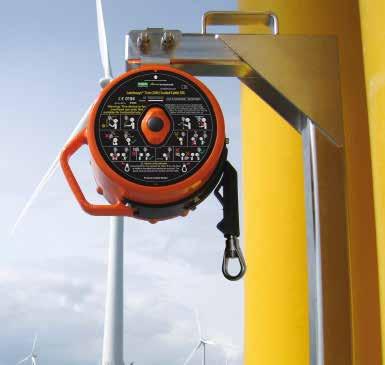

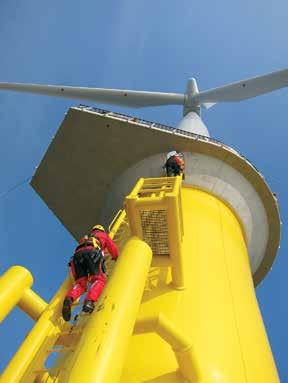

22 Urządzenia samowciągające Uszczelnione samowciągające linki asekuracyjne Latchways dla branży turbin wiatrowych Angażujemy całą naszą energię w Twoje bezpieczeństwo. Dzięki dekadom doświadczenia w obsłudze firm z branży energii wiatrowej MSA dużo wie o sile wiatru i zagrożeniach związanych z wykorzystywaniem jej. W rezultacie zaangażowaliśmy mnóstwo własnych sił i zasobów w opracowanie jednego z najbardziej fachowo zaprojektowanych produktów do ochrony przed upadkiem: Latchways Sealed SRL. W połączeniu ze stałą, wykonywaną na zamówienie kotwą to unikatowe urządzenie SRL zapewnia mocną ochronę przed upadkiem pracownikom wspinającym się po drabinach dostępowych turbin wiatrowych. Ponadto inżynierowie MSA mają doświadczenie we współpracy z projektantami fundamentów turbin, którzy uwzględniają Latchways Sealed SRL w procesie produkcji. Jest to niesamowita, niezawodna konstrukcja, która zapewnia bezpieczną i wydajną pracę w najtrudniejszych warunkach, i podbija szturmem branżę energii wiatrowej. Do daty niniejszej publikacji firma MSA dostarczyła ponad 4000 urządzeń Latchways Sealed SRL do ponad 40 europejskich farm wiatrowych. W USA kontynuujemy zwiększanie udziału w rynku niedawno dostarczyliśmy urządzenia Latchways Sealed SRL do lokalizacji u wybrzeży Rhode Island.

23 Zorientowanie na klienta Kompletne rozwiązanie Wytrzymałe liny mocujące Latchways z odpornym na warunki atmosferyczne mechanizmem blokującym i liną poliestrową klasy morskiej umożliwiają sprowadzenie oczka mocującego użytkownika urządzenia Latchways Sealed SRL na morzu ze szczytu drabiny turbiny wiatrowej. Natura to natura i tworzy wiele unikatowych problemów w morskich elektrowniach wiatrowych. Za każdym razem, gdy instalowana jest nowa turbina, pojawiają się nowe wyzwania do pokonania. Firma Latchways jest zawsze skłonna rozpatrzyć te problemy i znaleźć przemyślane rozwiązania. Nasze wyjątkowo bliskie relacje robocze z ich zespołem pomagają nam jeszcze sprawniej przekazywać do eksploatacji nasze turbiny wiatrowe Kierownik działu logistyki morskiej 23 MSAsafety.com

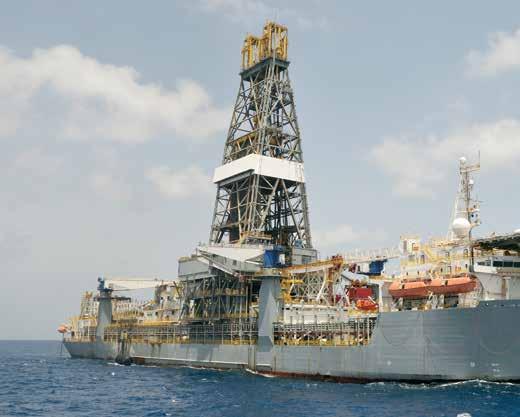

24 Urządzenia samowciągające Uszczelnione samowciągające linki asekuracyjne Latchways dla branży ropy i gazu Czuj się pewnie poza lądem. Dzięki atestowi ATEX i stopniu ochrony IP69K urządzenia Latchways Sealed SRL z powodzeniem wytrzymują trudne warunki w branży ropy i gazu. Urządzenia Latchways Sealed SRL są wyposażone w dodatkowe rozwiązania zapobiegające przypadkowemu poluzowaniu elementów mocujących w punkcie głównego zakotwienia. Ponadto możliwe jest dodatkowe zabezpieczenie przez użycie liny ze stali nierdzewnej Latchways, aby zapobiec upadkowi urządzenia podczas montażu lub demontażu. Jego pełna wszechstronność i nieodłączna elastyczność oznaczają, że urządzenie Sealed SRL może być zainstalowane na nawet najbardziej skomplikowanej konstrukcji w celu zapewnienia zupełnie niekłopotliwej, niewymagającej użycia rąk ochrony przed upadkiem. Latchways Sealed SRL Sealed SRL najlepiej nadaje się do użytku na morzu w branży ropy naftowej i gazu; jest odporne na uszkodzenia i wyposażone w samowciągającą linkę asekuracyjną z zapadkowym mechanizmem blokującym Full Contact, który nie może zamarznąć, zakleszczyć się ani ulec korozji.

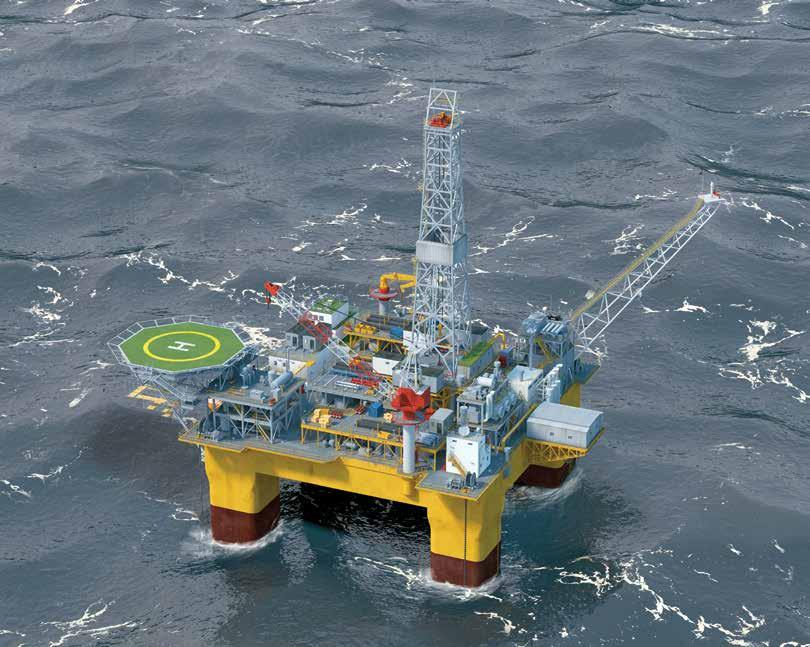

25 25 Poznaj tę interaktywną platformę wiertniczą na stronie latchways.com/oilgasrig, aby dowiedzieć się, jak produkty Latchways mogą pomóc zapewnić bezpieczeństwo pracownikom z branży ropy i gazu we wszystkich miejscach platformy. MSAsafety.com

26 Rozwiązania ratunkowe Latchways Personal Rescue Device Przełom w rozwiązaniach ratunkowych. Z pewnością tego nie planujesz, ale co zrobisz, jeśli upadniesz podczas pracy na wysokości? A jeśli w dodatku będziesz pracować sam i nie będzie nikogo, kto mógłby udzielić pomocy? Co wtedy zrobisz? Odpowiedź jest prosta: odetchniesz z ulgą, wiedząc, że Latchways Personal Rescue Device (Latchways PRD) zapewni Ci bezpieczeństwo i ochronę. Latchways PRD to rewolucyjny system zintegrowanych uprzęży, który w razie upadku w sposób kontrolowany opuszcza użytkownika na ziemię. Jest to lekkie, nierzucające się w oczy urządzenie ratunkowe w niewielkim plecaku przymocowanym do pełnej uprzęży. Używane wraz z systemem ochrony przed upadkiem lub punktem zakotwienia urządzenie Latchways PRD nie angażuje rąk i pozwala swobodnie wykonywać pracę. Ponieważ urządzenie jest noszone jako część standardowej uprzęży, pozwala zaoszczędzić czas i pieniądze nie jest wymagane specjalistyczne szkolenie. W razie upadku uprząż Latchways PRD zawiesza użytkownika, a następnie pozwala mu opuścić się przez pociągnięcie linki wyzwalającej ; szpula ze zintegrowanym mechanizmem hamującym opuści go wtedy bezpiecznie w dół. The Latchways Personal Safety Device: i jesteś bezpieczny. Łatwe użytkowanie Opatentowane komponenty PRD mieszczą się bez problemu w specjalnym plecaku, dzięki czemu pracownik może bezpiecznie wykonywać codzienne zadania. Plecak jest mocowany do uprzęży, więc staje się częścią codziennego wyposażenia osób pracujących na wysokości. Uprząż jest lekka i niekłopotliwa, ale również solidna, dzięki czemu wytrzymuje nawet najtrudniejsze warunki pracy.

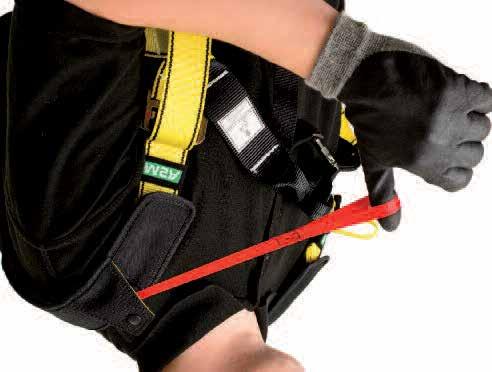

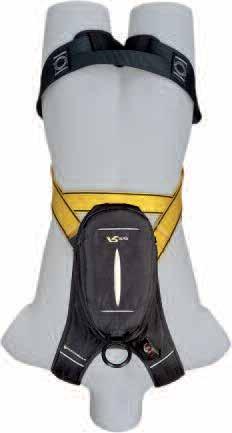

27 Pełna uprząż Latchways PRD Workman Premier Pełna uprząż Latchways PRD Workman Utility Silniejsze połączenie. A stronger union. Urządzenie Latchways PRD jest kompatybilne z szeroką The Latchways gamą uprzęży PRD is compatible bezpieczeństwa with a MSA. range Aby of MSA Safe uzyskać harnesses. więcej Contact informacji, MSA for more skontaktuj info. się z MSA. Kluczowe fakty Wysokość kontrolowanego zejścia Masa całkowita Waga użytkownika Prędkość kontrolowanego zejścia Dodatkowy mechanizm zwalniający Części składowe Szkolenie 20 m Uprząż Workman Premier: 1,2 kg; uprząż Workman Utility: 2,4 kg; urządzenie ratunkowe PRD: 2,6 kg kg 0,5 2 m/s Jeśli użytkownik nie jest w stanie uratować siebie sam, urządzenie może być uaktywnione przez inną osobę Linka do kontrolowanego zejścia z wysokości wykonana z aramidu (linka z UHMwPE w oplocie aramidowym) Wymagane tylko minimalne szkolenie użytkownika bez corocznych szkoleń utrwalających wiedzę 27 Konserwacja Kontrola okresowa ograniczona jest do serii oględzin przeprowadzanych przez kompetentną osobę (dostępna jest pełna instrukcja) Latchways Personal Rescue Device PRD z uprzężą Workman Premier Małe Średnie Duże Workman Premier, pasy nożne Qwik-fit S M L Workman Premier, pasy nożne Bayonet S M L PRD z uprzężą Workman Utility Workman Utility, pasy nożne Bayonet S M L PRD RH2 Uprząż 2-punktowa z piersiową klamrą zaczepową D-kształtną S L XL PRD RH3 Uprząż 2-punktowa z piersiową klamrą zaczepową D-kształtną i pas ustalający pozycję podczas pracy Latchways PRD Workman S L XL MSAsafety.com

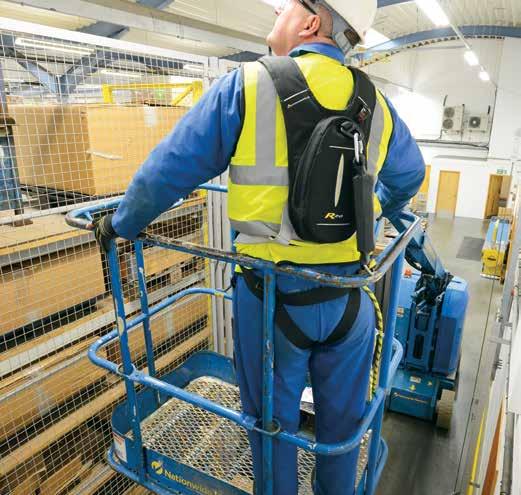

28 Rozwiązania ratunkowe Latchways Personal Rescue Device Natychmiastowa ochrona przed upadkiem Podczas pracy na wysokości w pobliżu źródeł elektrycznych pod napięciem firmy i ich pracownicy są zagrożeni. Niezależnie od rodzaju konstrukcji, na którą wchodzisz, urządzenie Latchways Arc Flash PRD zapewnia dodatkowy poziom bezpieczeństwa po upadku spowodowanym przez ekspozycję na łuk elektryczny.

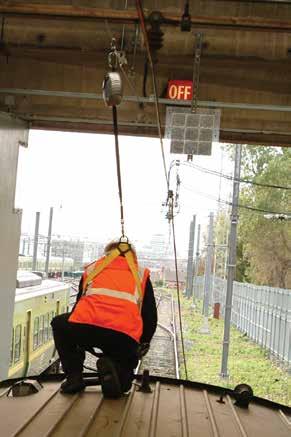

29 Studium przypadku Street CraneXpress Wielka Brytania Drążek ratunkowy Drążek ratunkowy Latchways jest przeznaczony do użytku przez inną osobę. Jeśli użytkownik nie będzie mógł przeprowadzić samodzielnego ratunku, inna osoba może aktywować dodatkowy wbudowany mechanizm kontrolowanego zejścia z wysokości urządzenia Latchways PRD. Długość całkowita drążka wynosi 0,8 m, gdy jest wsunięty, i 3,4 m, gdy jest wysunięty. DRĄŻEK RATUNKOWY PRD Jak możemy chronić naszych pracowników, jednocześnie nadal służąc swoim klientom? To pytanie zadała firmie Latchways spółka Street CraneXpress, jedna z wiodących w Wielkiej Brytanii firm zajmujących się konserwacją, przeglądami i naprawami żurawi. Odpowiedź była prosta Latchways Personal Rescue Device. Oto kilka powodów: Urządzenie Latchways PRD jest obsługiwane przez użytkownika samodzielnie, więc pracownicy Street CraneXpress mogą opuścić się łagodnie bez udziału lub zagrożenia dla innych osób podczas akcji ratunkowej. Jeśli pracownik Street CraneXpress spadnie i pozostanie zawieszony nieprzytomny, Latchways zapewnia drążek ratowniczy, dzięki któremu inny pracownik może uruchomić mechanizm bezpieczeństwa Latchways PRD i opuścić swojego współpracownika do bezpiecznego miejsca. A ponieważ Latchways PRD jest tak prosty w użyciu, firma Street CraneXpress może oszczędzić sobie kłopotów finansowych i z wydajnością pracy, eliminując kosztowne, czasochłonne szkolenia, które zakłócają pracę. Dla Street CraneXpress zapewnienie bezpieczeństwa pracownikom na wysokości i jednocześnie zadowolenia klientów było karkołomnym zadaniem. Umożliwiły to niezawodne, ekonomiczne urządzenia Latchways PRD bez utraty zaufania. 29 MSAsafety.com

30 Rozwiązania zabezpieczające przed upadkiem do okien Latchways do okien Bezpieczne mycie okien. Spójrz w górę na jakikolwiek wieżowiec jest spora szansa, że zobaczysz kogoś myjącego okna. Mycie okien na wysokości nie jest łatwym zadaniem, a pracownicy muszą czuć się bezpieczne oraz być chronieni i mobilni. Ich bezpieczeństwo jest kluczowe dla standardów czystości okien; ich zaufanie ma zasadnicze znaczenie dla wydajności pracy. Do takich właśnie celów przeznaczone jest zabezpieczenie przed upadkiem Latchways. Oferujemy kompletne rozwiązanie do mycia okien specjalnie dla Ciebie. Zgodność z normami: BS 7883:2005 BS 8437:2005 EN 354 Środki ochrony indywidualnej chroniące przed upadkiem z wysokości -- Linki bezpieczeństwa EN 355 Środki ochrony indywidualnej chroniące przed upadkiem z wysokości -- Amortyzatory EN 361 Środki ochrony indywidualnej chroniące przed upadkiem z wysokości -- Szelki bezpieczeństwa EN 795 Środki ochrony indywidualnej chroniące przed upadkiem z wysokości -- Urządzenia kotwiczące

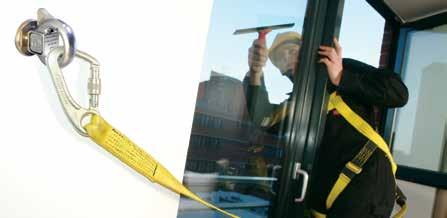

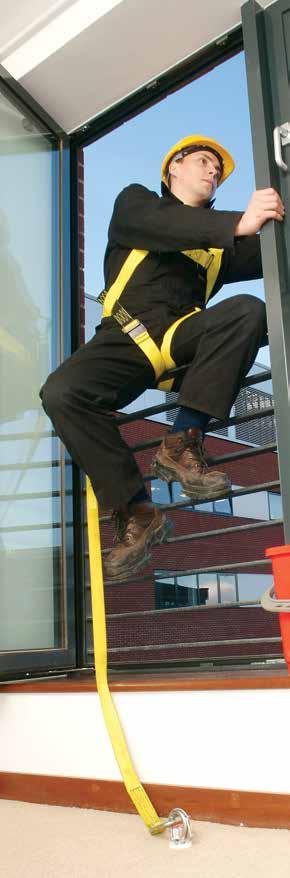

31 Latchways PushLock Ochrona przed upadkiem zaczyna się wewnątrz budynku Gdy dostęp od wewnątrz budynku jest potrzebny do przeprowadzenia zewnętrznych prac, takich jak mycie okien, urządzenie Latchways PushLock zapewnia stabilne, bezpieczne rozwiązanie. Dzięki szerokiej gamie gniazd do mocowania w cegłach, betonie i konstrukcjach stalowych urządzenie może być przytwierdzone do ściany, podłogi lub sufitu. PushLock zapewnia wewnętrzną stałą kotwę, do której pracownicy mogą podpiąć lonżę i uprząż bezpieczeństwa, aby pewnie wykonywać pracę. Śruba oczkowa wymaga operacji dwuręcznej, co uniemożliwia przypadkowe usunięcie Dostępne różne kolory i wykończenia, w tym stal nierdzewna, mosiądz i kolory z gamy RAL Gniazdo i śruba oczkowa testowane statycznie do 10 kn Spełnia wymagania wszystkich norm krajowych i międzynarodowych 31 q Zainstaluj gniazdo PushLock z wykończeniem mosiężnym we wnęce ściany. w Wciśnij zatrzask bezpieczeństwa, a następnie naciśnij spust i umieść śrubę oczkową w środku gniazda. Wepchnij śrubę oczkową dłonią, aż kliknie mechanizm blokujący. e Sprawdź poprawność montażu, pociągając śrubę oczkową. W bezpiecznej pozycji słowo LOCKED jest w pełni widoczne na spuście. Teraz można podłączyć do śruby oczkowej lonżę bezpieczeństwa przypiętą do pełnej uprzęży i rozpocząć pracę. r Po zakończeniu pracy wyjmij lonżę ze śruby oczkowej. Obiema rękami wciśnij zatrzask bezpieczeństwa, a następnie naciśnij spust, aby wyjąć śrubę oczkową z gniazda. MSAsafety.com

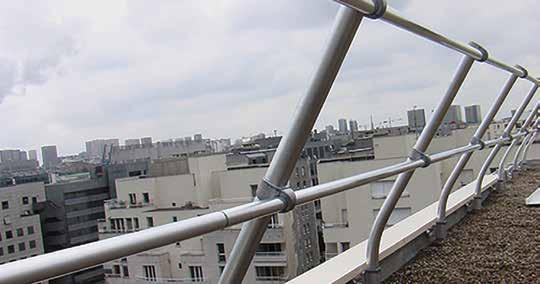

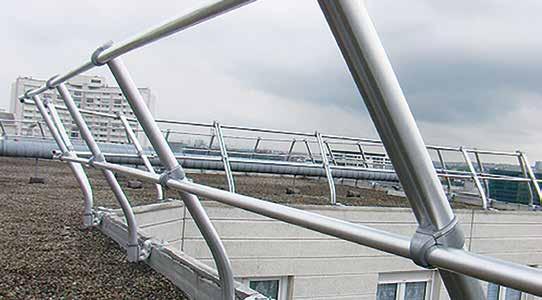

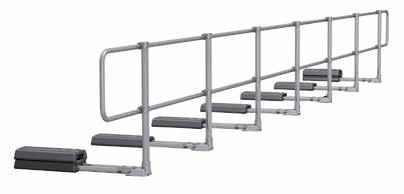

32 Pasywna ochrona przed upadkiem Systemy barierek Latchways VersiRail Łatwiejszy sposób zabezpieczenia się przed upadkiem. Wygląd może być mylący. Nawet w najłatwiejszych warunkach pracownicy na wysokości ulegają upadkom, bo chociaż ryzyko jest ryzyko jest minimalne, to jednak występuje. W takich sytuacjach sprawdzają się systemy MSA pasywnej ochrony przed upadkiem. Są one nazywane systemami ochrony pasywnej, ponieważ po prawidłowym zainstalowaniu nie wymagają żadnych działań ze strony pracownika. Doskonałym przykładem takiej właśnie ochrony są bariery i siatki pomagają zminimalizować ryzyko poprzez odizolowanie od zagrożenia przy jednoczesnym zapewnieniu ochrony więcej niż jednego pracownika naraz. Inne scenariusze, w których sprawdza się pasywna ochrona przed upadkiem, obejmują obszary, do których pracownicy wchodzą często i regularnie, środowiska, w których zadania mogą trwać dłużej, oraz sytuacje, w których nie wymaga się od pracowników udziału w szkoleniach dotyczących sprzętu ochrony indywidualnej. Niezależnie od rodzaju scenariusza pasywnego wszystko sprowadza się do jednej rzeczy: trzeba aktywnie chronić każdego człowieka przed zagrożeniem upadku.

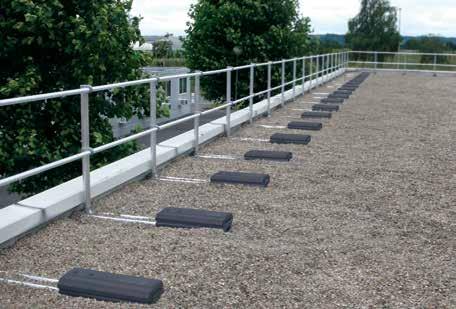

33 Ochrona przed upadkiem W przypadku powierzchni płaskich o nachyleniu do 10 zbiorową ochronę przed upadkiem zapewniają systemy barierek Latchways VersiRail firmy MSA. Są one dostępne w dwóch różnych postaciach: jako system wolno stojący, który nie wymaga mocowania penetracyjnego, oraz jako system stały, który może być trwale przymocowany do ścian gzymsowych lub podłoży dachu. Wykonana z wytrzymałego aluminium i odporna na korozję konstrukcja tych lekkich, w pełni odpornych na warunki atmosferyczne systemów sprawia, że można je szybko i łatwo instalować nie wspominając o wszechstronności, która pozwala na stosowanie ich na każdym dachu o maksymalnym nachyleniu 10. Są również projektowane z myślą o estetyce. Systemy VersiRail są dostępne w wersji prostej, zakrzywionej i pochyłej oraz mogą być dostarczane z wykończeniem polerowanym lub malowanym proszkowo w szerokiej gamie kolorów. 33 MSAsafety.com

34 Pasywna ochrona przed upadkiem Systemy barierek Latchways VersiRail Prosty pionowy Klasyczna konstrukcja zapewniająca idealne dopasowanie Dzięki prostej konstrukcji zapewniającej bezproblemową integrację z prostymi liniami i konturami budynku system prosty pionowy dobrze nadaje się do ochrony punktów dostępu i przejść rozgraniczających. 74 mm 1150 mm) 100 mm System prosty pionowy z: q podłogową płytą montażową w ścienną płytą montażową e płytą montażową typu Z r barierkową płytą montażową q w e r 254 mm 1310 mm 600 mm 185 mm 172 mm Wolno stojący składany Bezpieczeństwo przy zachowaniu estetyki architektury Gdy zbiorowa ochrona nie jest potrzebna, składane elementy pionowe VersiRail mogą leżeć płasko i system nie będzie widoczny z poziomu gruntu. Dostępne w wersji prostej, zakrzywionej i pochyłej. 75 mm 1150 mm 100 mm 1310 mm 254 mm 600 mm 185 mm 172 mm

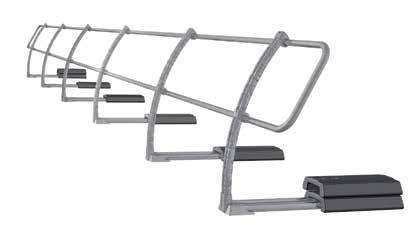

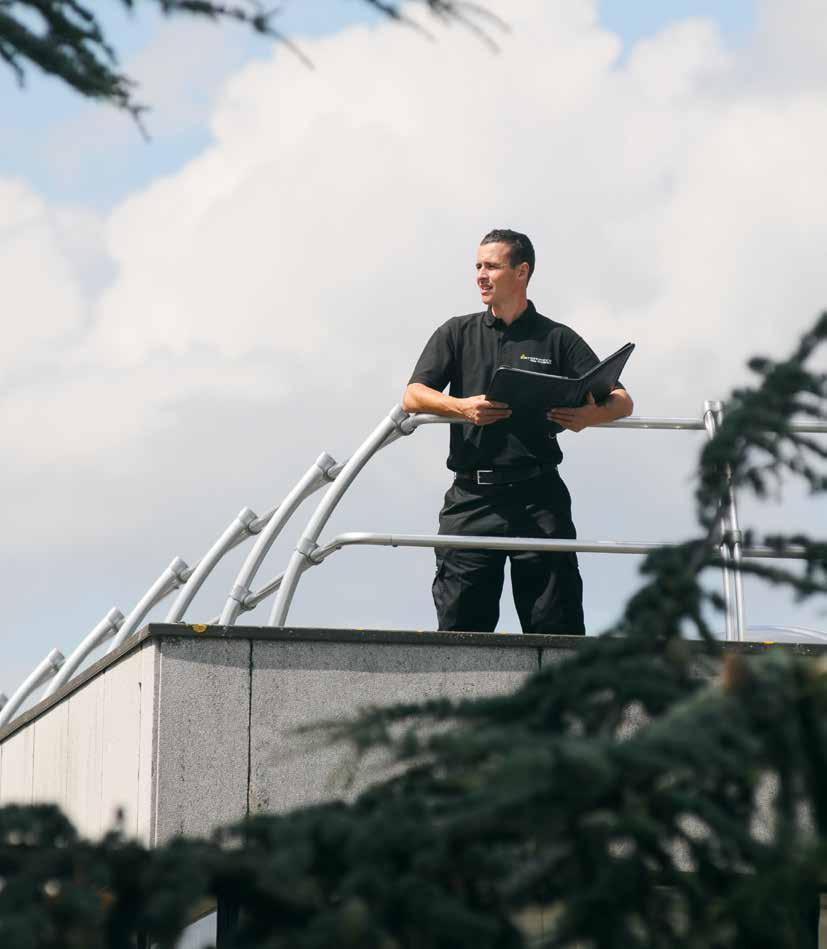

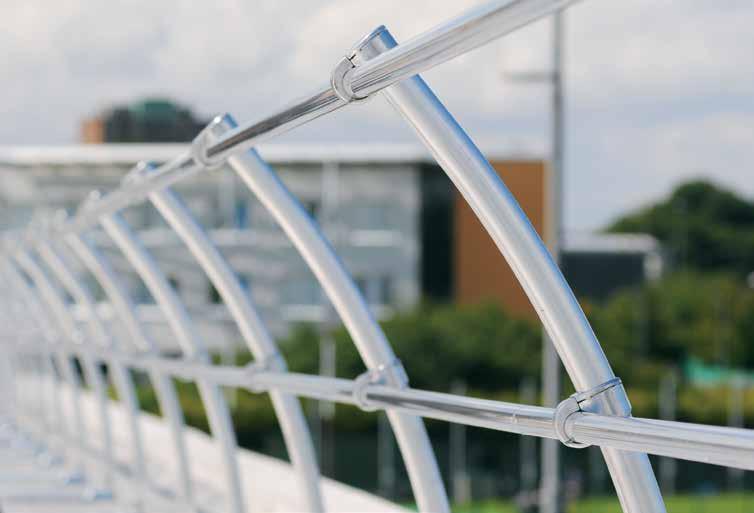

35 Zakrzywiony pionowy Większe bezpieczeństwo w okolicy zagięcia 440 mm Dzięki eleganckiemu łukowi zakrzywiony system pionowy wpisuje się w konstrukcję budynku oraz zapewnia wyższy poziom bezpieczeństwa, ponieważ utrzymuje pracowników w większej odległości od krawędzi dachu mm 645 mm 172 mm 185 mm 1310 mm 600 mm 100 mm 254 mm q w e r System zakrzywiony pionowy z: q podłogową płytą montażową w ścienną płytą montażową e płytą montażową typu Z r barierkową płytą montażową Pionowy pochyły Pomysłowa integracja na miejscu Dzięki nachyleniu 20 ta estetycznie zaprojektowana wersja VersiRail lepiej integruje się z budynkiem i jest mniej widoczna z poziomu gruntu mm 1150 mm 100 mm System zakrzywiony pionowy z: q podłogową płytą montażową w ścienną płytą montażową e płytą montażową typu Z r barierkową płytą montażową q w e r 254 mm 1310 mm 600 mm 185 mm 172 mm MSAsafety.com

36 Pasywna ochrona przed upadkiem Systemy barierek Latchways VersiRail Połączenie elastyczności i możliwości adaptacji Z tak wieloma modułowymi komponentami do wyboru VersiRail może tworzyć rozmaite konfiguracje idealnie dopasowane do potrzeb. Sekcje narożne Gdy wymagana jest zmiana kierunku systemu, dostępne są standardowe narożniki 90, a na zamówienie mogą być wykonane sekcje narożne Bramka dostępowa W obszarach, w których system VersiRail uniemożliwia dostęp pracownika do miejsca grożącego upadkiem, a dostęp do punktów konserwacji w tych samych obszarach nadal może być potrzebny, konieczna może być bramka dostępowa umożliwiająca kontrolowane wejście przeszkolonych pracowników. Nadaje się do okien i klap dachowych. Elementy połączeniowe Dostępne są łączniki T-kształtne, sekcje narożne i części przyłączeniowe, co umożliwia różne układy systemu. Bortnica W przypadku, gdy urządzenie jest użytkowane na dachach i powierzchniach bez gzymsu na krawędzi spadowej, w podstawie barierki VersiRail można zainstalować bortnicę. Łączniki zamykające W przypadkach, gdy system VersiRail musi zakończyć się i nie może być przymocowany bezpośrednio do elementu konstrukcyjnego, można zastosować łączniki zamykające wyznaczające bezpieczne wejście i wyjście. Opcje mocowań MSA oferuje uchwyty do mocowania w ścianach gzymsów za pomocą śrub M10 albo M12. Podłogowa płyta montażowa Ścienna płyta montażowa Płyta montażowa typu Z Barierkowa płyta montażowa Należy pamiętać, że te mocowania powinny być w miarę możliwości chemicznie szczelne oraz że konieczne jest sprawdzenie przydatności materiału, na którym stały system VersiRail ma zostać zainstalowany.

37 MSAsafety.com 37

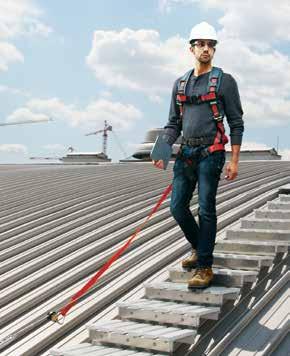

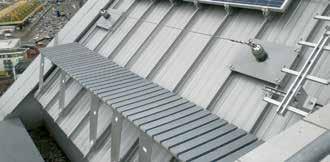

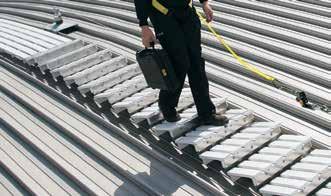

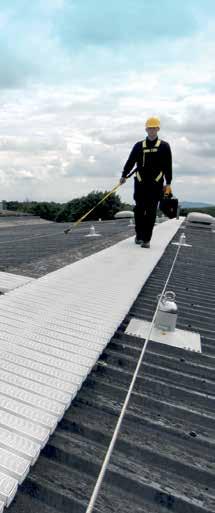

38 Pasywna ochrona przed upadkiem Systemy pomostów Latchways WalkSafe Bądź o krok do przodu dzięki WalkSafe Często koniecznym (i najlepszym) rozwiązaniem jest zainstalowanie systemu ochrony przed upadkiem, który zapewnia maksymalne bezpieczeństwo nawet w przypadku minimalnego zagrożenia. Systemy pomostów WalkSafe są mocowane do dachów w celu utworzenia poziomej, antypoślizgowej powierzchni, która chroni pracowników przed potencjalnym zagrożeniem upadku. Oprócz łatwości dostępu do dachów nachylonych lub spadzistych wypoziomowane pomosty WalkSafe zapewniają pracownikom zdefiniowaną trasę, na której nie ma zagrożeń. Systemy WalkSafe, wykonane z PVCU z recyklingu, równomiernie rozkładają obciążenie na dachu, ograniczając jego zużycie i uszkodzenia. Jest to szczególnie przydatne w przypadkach, gdy wymagany jest regularny dostęp, na przykład podczas inspekcji zakładu, mycia okien dachowych i monitorowania jakości powietrza. Systemy WalkSafe o wszechstronnych zastosowaniach i możliwościach dostosowywania sprawdzają się na wszystkich głównych systemach dachowych od pokryć na rąbek stojący przez blachę falistą po membrany jednowarstwowe. Główne zalety Żywotność powyżej 25 lat Wykonane z PVCU z recyklingu i nadają się do kolejnego recyklingu Lekka konstrukcja Do stosowania na wszystkich głównych systemach dachowych Produkowane w Wielkiej Brytanii Ogniotrwałość klasy 1Y w badaniu B476 Przetestowane zgodnie z normą ACR[M]001:2014 pod kątem kruchości osiągnęły klasę A Dostępna wersja tropikalna do warunków wysokiej temperatury i silnego promieniowania UV Współczynnik tarcia: Na sucho: 0,57 Na mokro: 0,51

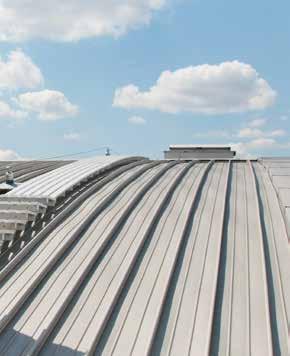

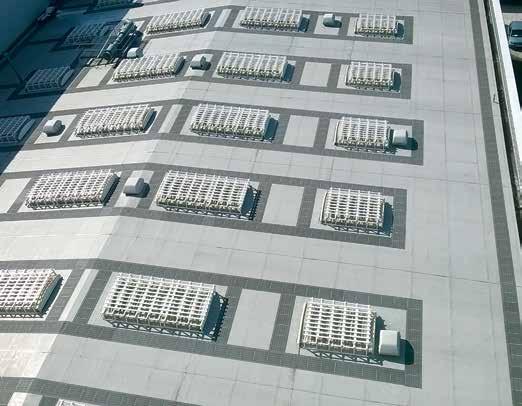

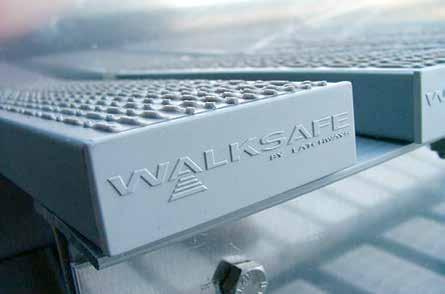

39 Układ pomostów WalkSafe System Latchways WalkSafe jest idealnym rozwiązaniem ze względu na niesamowitą elastyczność i możliwości adaptacji można budować go w dowolny sposób. Niezależnie od konstrukcji, potrzeb i preferencji, MSA jest optymalnym partnerem w dziedzinie ochrony przed upadkiem, co pozwala personalizować system bezpieczeństwa z wykorzystaniem różnych metod mocowania, konfiguracji itd. Orientacja desek WalkSafe w systemie może być poprzeczna (prostopadła do profilu dachu) lub wzdłużna (równoległa do profilu dachu). System można konfigurować na cztery sposoby w celu dotarcia do narożników i zmiany kierunku: w postaci przekroju T-kształtnego, wzdłużnie na poprzecznie lub na odwrót; albo jako sekcję narożną do końca poprzecznego lub boku wzdłużnego. Krótko mówiąc, chociaż jest to w całości produkt Latchways, konfiguracja systemu zależy całkowicie od użytkownika. Aby dowiedzieć się więcej, skontaktuj się z instalatorem Latchways. 39 MSAsafety.com

40 Pasywna ochrona przed upadkiem Systemy pomostów Latchways WalkSafe Opcje mocowań systemów pomostów WalkSafe Prostota systemu WalkSafe wynika z jego zdolności do łączenia prostoty konstrukcji z mistrzowską wiedzą fachową. Nasze panele o długości 3 m i szerokości 25 cm paneli wymagają tylko mocowania górnego do systemu dachowego. W większości przypadków elementy mocujące są niepenetracyjne. System poprzeczny na pokryciu dachowym na rąbek stojący Metoda mocowania: Klamry do rąbka stojącego System wzdłużny na pokryciu dachowym z blachy falistej System poprzeczny na pokryciu dachowym budowanym na miejscu Metoda mocowania: Uchwyty mocujące Metoda mocowania: Panele samoważące są łączone dociskami szybkomocującymi System wzdłużny na membranowym, jednowarstwowym pokryciu dachowym Metoda mocowania: Klamry do mocowania ukrytego System wzdłużny na pokryciu dachowym z mocowaniami ukrytymi Metoda mocowania: Klamry do mocowania ukrytego Systemy WalkSafe do dachów spadzistych Systemy schodków Systemy przechodzenia Elastyczność konstrukcji WalkSafe umożliwia stosowanie systemu jako poziomych pomostów zapewniających bezpieczny dostęp do wszystkich części dachu o nachyleniu do 15 lub jako schodków na większych pochyłościach. W przypadku gdy wymagany jest poziomy pomost, bardzo ważne jest określenie prawidłowego kąta dachu, ponieważ uchwyty poziomujące są wykonywane na zamówienie do konkretnego zadania. W systemach przechodzenia WalkSafe stosowane są różne komponenty do systemów schodkowych, dlatego szczególną uwagę należy zwrócić na określenie obszarów wymagających dostępu.

41 Osłony zapobiegające upadkowi WalkSafe Jeśli instalacja systemów ochrony przed upadkiem nie jest możliwa, kolejnym najlepszym rozwiązaniem jest instalacja ochrony pasywnej, np. osłon zapobiegających upadkowi WalkSafe lub osłon świetlików. Na delikatnych dachach płaskich lub spadzistych osłony WalkSafe można stosować razem z systemami pomostów WalkSafe niezależnie od innych rozwiązań Latchways zabezpieczających przed upadkiem, lub, co stanowi najlepsze rozwiązanie, razem z nimi. Co jeszcze lepsze, te łatwo instalowane osłony eliminują możliwość błędu użytkownika, ponieważ nie wymagają szkolenia. Osłony świetlików WalkSafe Wszędzie tam, gdzie zainstalowano świetliki w płaszczyźnie lub uniesione, osłony świetlików WalkSafe chronią pracowników przed upadkiem przez świetlik. Jako że świetliki często różnią się kształtem i wielkością, rozwiązania WalkSafe można dostosowywać do konkretnych potrzeb. Skontaktuj się z lokalnym przedstawicielem MSA w celu uzyskania pomocy oraz lokalnym zarejestrowanym instalatorem Latchways w sprawie zaprojektowania odpowiedniego systemu. 41 MSAsafety.com

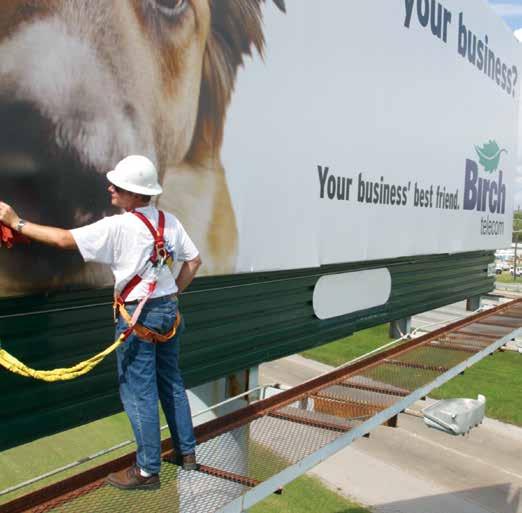

42 Niestandardowe linki asekuracyjne Poziome linki asekuracyjne Latchways (HLL) Unikatowe rozwiązania zabezpieczające dla osób pracujących na krawędzi. Poziome linki asekuracyjne Latchways są znane na całym świecie z powodu ich wszechstronności i łatwości użytkowania są to cechy, które czynią je idealnym rozwiązaniem do ochrony pracowników podczas codziennych czynności, takich jak konserwacja, czyszczenie, inspekcja itd. Precyzyjnie zaprojektowane systemy poziome MSA, łatwo dostosowywane do praktycznie każdej konstrukcji lub unikatowego wymagania, są przeznaczone do budowy i konserwacji we wszystkich branżach. Instalacje obejmują punkty sprzedaży detalicznej, stadiony, elektroenergetyczne wieże przesyłowe i kompleksy przemysłowe nie wspominając o słynnych atrakcjach, takich jak Grand Central Station w Nowym Jorku, lotnisko w Hongkongu czy Eden Project w Wielkiej Brytanii, największy na świecie kryty las deszczowy. Firma MSA, zobowiązująca się do zapewnienia swoim klientom najwyższej jakości, wszechstronności i satysfakcji, nadal ściśle współpracuje z dużymi producentami pokryć dachowych w celu wytwarzania pełnej gamy systemów do wszystkich konstrukcji i typów dachów.

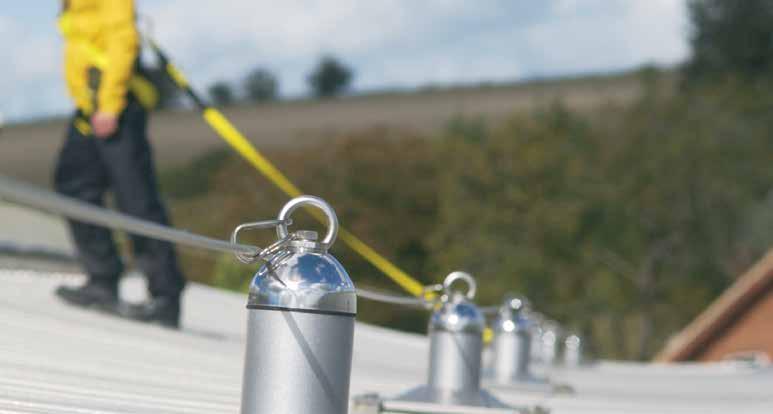

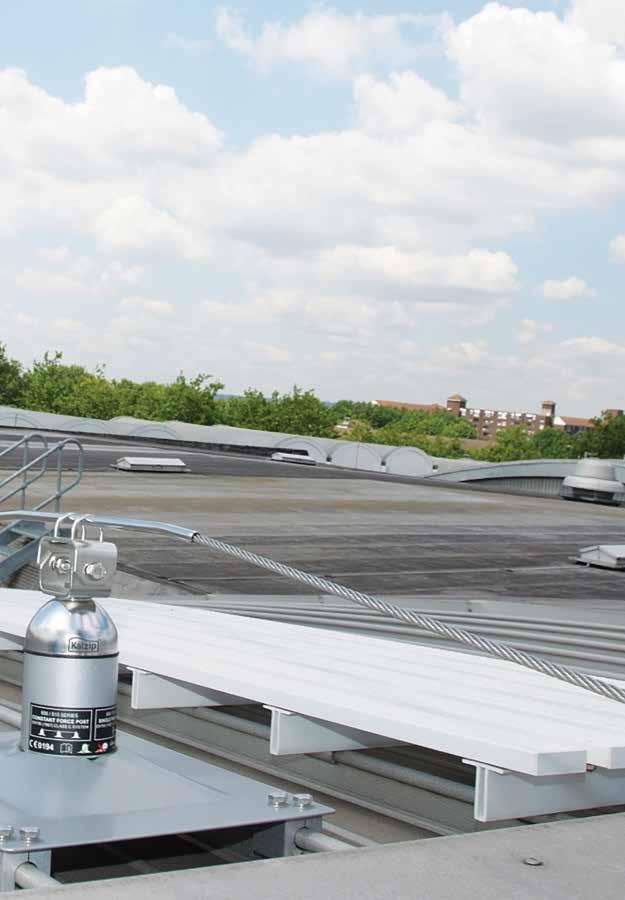

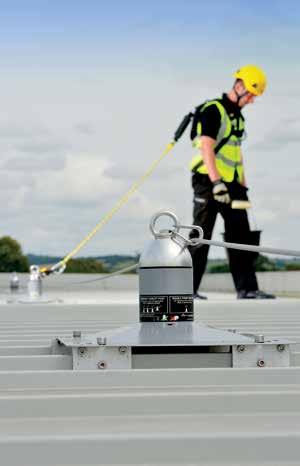

43 Technologia słupków Constant Force W typowy dla lidera sposób MSA wdraża technologię Latchways Constant Force w branży zabezpieczeń przed upadkiem tworząc łatwe w instalacji, niezawodne i ekonomiczne rozwiązanie zapewniające bezpieczeństwo na dachu. Rozwiązanie MSA Słupek Latchways Constant Force (CFP) nie musi być mocowany do konstrukcji budynku; wystarczą mocowania górne do dachu, co zapewnia uproszczenie instalacji, oszczędność czasu i ochronę konstrukcji. Z technologią Constant Force jako główną zasadą obciążenie generowane w razie upadku jest pochłaniane przez system Latchways, co minimalizuje obciążenie konstrukcji dachu. Constant Force objaśnienie Zasady hamowania upadku opierają się na skutecznej kontroli obciążenia, co oznacza, że system musi być w stanie wytrzymać siły generowane podczas upadku człowieka i pochłonąć energię. Dawniej osiągano to poprzez podłączenie systemu do konstrukcji budynku z punktem zakotwienia pochłaniającym obciążenie. To z natury powodowało trudności dla projektantów i instalatorów, ponieważ lokalizacja systemu zależała od elementów konstrukcyjnych budynku. Jednocześnie instalacja systemu była czasochłonna, ponieważ kotwy musiały być przymocowane powyżej i poniżej, co często powodowało problemy związane z gwarancją, szczelnością i wnikaniem zimna. Zwój Constant Force kontroluje obciążenie podczas upadku, ograniczając jego wpływ na konstrukcję dachu. 43 MSAsafety.com

44 Niestandardowe linki asekuracyjne Poziome linki asekuracyjne Latchways (HLL) Elementy słupka Constant Force Wiemy, jak istotne jest mocowanie w pełni zgodnego rozwiązania do wszystkich głównych konstrukcji dachu, dlatego przeprowadziliśmy konsultacje z producentami na całym świecie w celu stworzenia idealnie zgodnej kotwy: słupka Latchways Constant Force. Dzięki zaledwie kilku komponentom technologia Constant Force może być dopasowana do niemal każdej konfiguracji dachu. Latchways Transfastener Kotwa narożna Użytkownik noszący pełną uprząż i lonżę pochłaniającą energię jest stale podpięty do systemu za pomocą Transfastener, innowacyjnego urządzenia MSA, które może przemieszczać się przez pośrednie podpory linki. W systemach bez terminala wejściowego można stosować wymienne urządzenie Transfastener. Kotwa pośrednia Kotwa końcowa Kotwa początkowa Elementy systemu Ściągacz The turnbuckle Ściągacz zapewnia zakończenie linki i środki naciągu systemu. Zintegrowana tarcza wskaźnikowa obraca się, gdy zostanie osiągnięty prawidłowy naciąg systemu. Trzpień i jarzmo Moduł trzpienia i jarzma umożliwia zakończenie linki w systemie po stronie przeciwnej do ściągacza. Uchwyt narożny 90 Ten jednoczęściowy uchwyt narożny mocowany do kotwy pośredniej zapewnia zmianę kąta w systemie o 90. Uchwyt ruchomy Ten uchwyt mocowany jest do kotwy pośredniej i umożliwia zmianę kąta w zakresie 0 80 w płaszczyźnie poziomej lub pionowej. Klamra zaczepowa D-kształtna i wieszak Klamra zaczepowa D-kształtna i wieszak stanowią podporę pośrednią linki. Linka jest przewleczona przez wieszak, dzięki czemu urządzenie Transfastener może przemieszczać się na całej długości systemu bez odłączenia. Terminal wejściowy W przypadku gdy w systemie jest używane urządzenie Transfastener, terminal wejściowy służy do wprowadzania i podłączania linki.

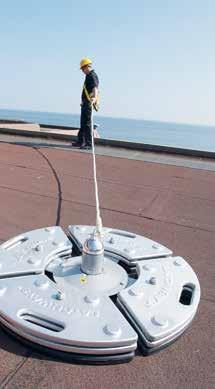

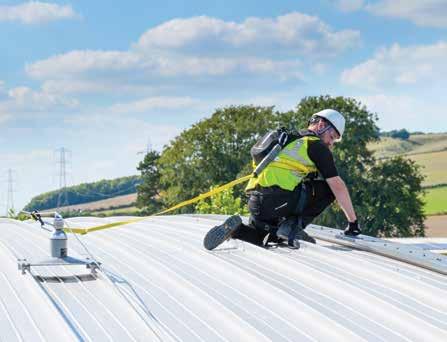

45 Opcje mocowań dachowych Systemy Latchways Constant Force zapewniają kompletną ochronę przed upadkiem w systemach zabezpieczenia przed upadkiem i hamowania upadku. Prostota naszych mocowań umożliwia szybką i łatwą instalację, zapewniając bezpieczne rozwiązania dla pracowników na wysokości. Systemy Latchways są zgodne z rozwiązaniami wszystkich głównych producentów pokryć dachowych. Aby zrozumieć, jak słupki Latchways Constant Force są mocowane do systemów dachowych poszczególnych producentów, prosimy o kontakt na adres spec@latchways.com. Słupek Constant Force na pokryciu dachowym na rąbek stojący Metoda mocowania: 4 klamry dzielone Słupek Constant Force na pokryciu dachowym z blachy falistej Metoda mocowania: 16 śrub mocujących / nitów Bulb-Tite Słupek Constant Force na pokryciu dachowym z mocowaniami ukrytymi Słupek Constant Force na płaskim pokryciu dachowym Metoda mocowania: 20 wodoszczelnych nitów Bulb-Tite Metoda mocowania: 4 kotwy motylkowe Wolno stojący słupek Constant Force System linkowy jest zazwyczaj instalowany za pomocą mocowania górnego do konstrukcji dachu. Jednak nie zawsze jest to praktyczne lub pożądane na przykład w miejscach, w których zamontowano na stałe system konserwacji krawędzi dachu lub rynien, ale wymagana jest jednorazowa naprawa na środku lub w innej lokalizacji dostępnej z tego systemu. Kolejnym przykładem jest sytuacja, gdy obiekt jest dzierżawiony i zmiany w dachu są niedozwolone. W tych sytuacjach i innych potrzebny jest wolno stojący słupek Latchways Constant Force (CFP). Ta fachowo zaprojektowana samoważąca kotwa (tylko do dachów jednowarstwowych) jest wyposażona w technologię CFP, ale nie wymaga mocowania penetrującego do pokrycia dachowego. W razie potrzeby można połączyć kilka CFP, tworząc pełny system. MSAsafety.com 45

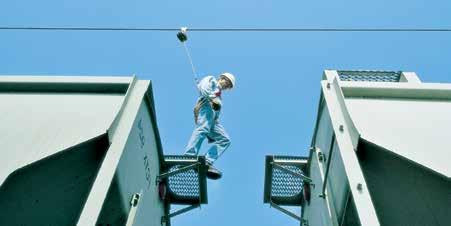

46 Niestandardowe linki asekuracyjne Poziome linki asekuracyjne Latchways (HLL) Zaufanie z niewielką pomocą z góry. W przypadku napowietrznych systemów Latchways wystarczy spojrzeć w górę, aby poczuć większe bezpieczeństwo i pewność siebie. Nasze systemy napowietrzne, będące połączeniem unikatowej wiedzy MSA na temat ochrony przed upadkiem z innowacyjną technologią Constant Force, zapewniają maksymalną dostępność i mobilność nie wspominając o łatwości użytkowania i prostocie instalacji. Gama systemów napowietrznych Latchways wykorzystuje technologię Constant Force w amortyzatorze, więc jeśli pracownik podpięty do systemu upadnie, amortyzator Constant Force przenosi obciążenie z powrotem do konstrukcji. Krótko mówiąc, jest to mądrze i precyzyjnie zaprojektowany system reagujący z szybkością błyskawicy. Systemy napowietrzne Latchways idealnie nadają się do środowisk przemysłowych i są bezkonkurencyjne, jeśli chodzi o ochronę przed upadkiem w takich miejscach jak magazyny, ładownie czy hangary lotnicze.

47 Systemy napowietrzne komponenty systemów jedno- i wielozakresowych Czy wiesz, że do systemów o długości do 60 m uchwyty pośrednie nie są konieczne? Systemy napowietrzne Latchways eliminują potrzebę instalacji elementów konstrukcyjnych i łączników uchwytów pośrednich. Latchways jest jedynym produktem, który ma takie cechy. Komponenty systemu jednozakresowego do 60 m Amortyzator Constant Force Znajdujący się na jednym końcu systemu amortyzator zapewnia, że w razie upadku maksymalne obciążenie przenoszone na konstrukcję nie przekracza 18 kn. Zakotwienie mobilne systemu napowietrznego Umożliwia podłączenie SRL do systemu napowietrznego. Napinacz linki Umożliwia prawidłowy naciąg systemu. Tarcza wskaźnikowa będzie obracać się swobodnie, gdy zostanie osiągnięty prawidłowy naciąg systemu (5 kn). 47 Komponenty systemu wielozakresowego wszystkie odległości oraz odległości powyżej 60 m Zakotwienie mobilne Umożliwia podłączenie SRL do systemu napowietrznego. Zakotwienie może przemieszczać się przez uchwyty pośrednie bez rozłączania. Uchwyty pośrednie Podpierają linkę w systemach wielozakresowych oraz umożliwiają zmianę kierunku. MSAsafety.com

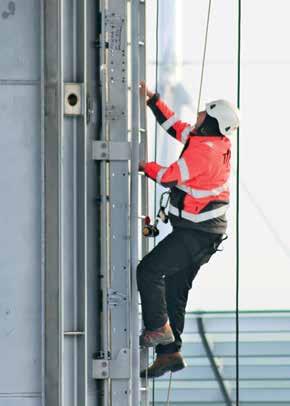

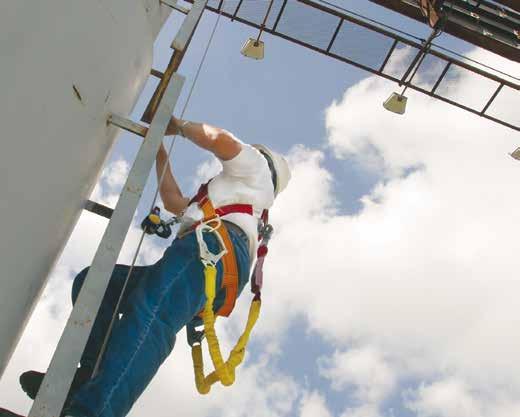

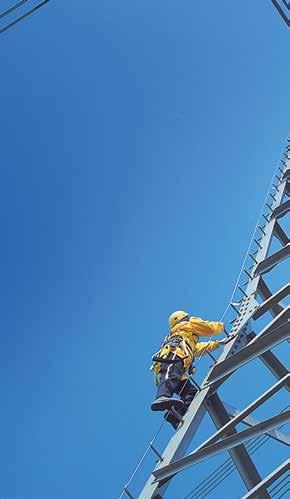

48 Niestandardowe linki asekuracyjne Pionowe linki asekuracyjne Latchways (VLL) Rozwiązania niestandardowe, które zapewniają swobodę i bezpieczeństwo. Wszędzie na świecie, gdzie wykonywane są prace na wieżach telekomunikacyjnych, masztach, dachach czy innych miejscach na wysokości, z dużym prawdopodobieństwem są stosowane pionowe linkowe systemy ochrony przed upadkiem Latchways. Wystarczy omieść wzrokiem horyzont. Opcje systemów Latchways wyposażonych w doskonale zaprojektowane systemy TowerLatch i LadderLatch zapewniają wyjątkowo wysoki poziom bezpieczeństwa osobom pracującym na wysokości, szczególnie w branży telekomunikacyjnej i energii wiatrowej. TowerLatch i LadderLatch charakteryzują się naturalną elastycznością, co oznacza, że mogą być konfigurowane do szerokiej gamy zastosowań, w tym drabin, wież, masztów, słupów i innych konstrukcji, które są charakterystyczne dla tych branż. Bezpieczeństwo przede wszystkim Niezawodne zabezpieczenie: Nasze pionowe linki asekuracyjne (VLL) są wyposażone w czerwony, fluorescencyjny wskaźnik, który pojawia się w razie upadku Pełna swoboda: Uniwersalne urządzenie mocujące każdego z tych systemów przemieszcza się swobodnie przez prowadnice pośrednie linki, co zapewnia ciągłą ochronę bez angażowania rąk Kontrola obciążenia: W razie upadku obciążenie wywierane na pracownika jest ograniczane przez amortyzator Constant Force w górnej części systemu lub amortyzator taśmowy w urządzeniu do maksymalnie 6 kn Inspekcja: Systemy TowerLatch i LadderLatch są traktowane jako część konstrukcji wieży i odpowiednio kontrolowane Jakość godna zaufania: Oba systemy spełniają lub przekraczają wymagania wszystkich obowiązujących norm międzynarodowych Dodatkowe zabezpieczenie: W razie potrzeby w urządzeniu mocującym systemu można zastosować taśmę ułatwiającą ratunek Stałe systemy drabinowe Dzięki prostej konstrukcji zaprojektowanej z myślą o optymalnej elastyczności i doskonałej ochronie systemy MSA TowerLatch i LadderLatch można instalować w taki sposób, aby pasowały do konturów każdej konstrukcji, co maksymalizuje poziom zabezpieczenia przez system w środowisku pracy.

49 Zabezpieczenie przed upadkiem na całym świecie Niezależnie od miejsca wykonywania pracy wieży telekomunikacyjnej, turbiny wiatrowej czy morskiej platformy wiertniczej nasza globalna sieć zarejestrowanych firm partnerskich gwarantuje, że jakości produktów dorównują równie wysokie standardy instalacji i konserwacji. Ponadto, dzięki biurom i naszym zarejestrowanym instalatorom na całym świecie, MSA jest w stanie określać i instalować systemy pionowe dla wszystkich branż bez względu na lokalizację. Mówiąc wprost: jeśli chodzi o globalne zabezpieczenie przed upadkiem, MSA mówi Twoim językiem. MSA może z dumą powiedzieć, że pionowe systemy ochrony przed upadkiem Latchways zapewniające bezpieczeństwo pracowników i zmieniające warunki pracy są stosowane przez następujące firmy: Arqiva SWBremen Vodafone Scottish and Southern AusNet Services Ericsson Transpower TenneT 49 Sieci i systemy telekomunikacyjne Misją MSA jest zapewnienie, że każdy klient otrzyma rozwiązanie, którego potrzebuje. Niezależnie od tego, jakich systemów potrzebujesz do lokalizacji niezagospodarowanych lub dachów, nowo budowanych lub modernizowanych obiektów, programów rozbudowy sieci czy modernizacji anten MSA zapewni Ci dopasowane do potrzeb usługi z maksymalnym wsparciem. Elektroenergetyczne wieże przesyłowe Systemy pionowe Latchways wystarczająco elastyczne, aby zaspokoić wszystkie potrzeby w zakresie bezpieczeństwa przy pracy na wysokości są idealne dla pracowników wchodzących na wieże przesyłowe wysokiego napięcia czy transformatory w podstacjach. Turbiny wiatrowe Podczas wchodzenia po drabinie nowo budowanej lub modernizowanej turbiny możesz mieć pewność, że Latchways TowerLatch to idealne rozwiązanie niewymagające angażowania rąk, zabezpieczające wspinającą się osobę linką zamocowaną w piersiowej klamrze zaczepowej D-kształtnej w pełnej uprzęży. MSAsafety.com

50 Niestandardowe linki asekuracyjne Pionowe linki asekuracyjne Latchways (VLL) Urządzenia LadderLatch i TowerLatch to dwa doskonałe przykłady, jak MSA modernizuje zabezpieczenia przed upadkiem w celu zaspokojenia wymagających, skomplikowanych potrzeb. Urządzenia serii Latchways są produkowane od ponad 40 lat; zrewolucjonizowały one branżę dzięki opatentowanej technologii Constant Force. W tym czasie opracowaliśmy wiele kolejnych przełomowych technologii i innowacyjnych produktów, które w dalszym ciągu mają duży wpływ na branżę zabezpieczeń przed upadkiem. Techniczna doskonałość Wszystkie systemy MSA wytwarzane są zgodnie z najbardziej rygorystycznymi normami międzynarodowymi i z użyciem najlepszych materiałów. Elementy krytyczne są indywidualnie numerowane oraz testowane pod kątem zgodności i z użyciem barwnika penetrującego to standard kontroli jakości, który nie ma sobie równych w branży. Oprócz rygorystycznych testów wewnętrznych wszystkie produkty MSA poddawane są weryfikacji zewnętrznej w celu zapewnienia, że spełniają lub przekraczają wymagania wszystkich obowiązujących norm branżowych. Pionowy system linek asekuracyjnych został również poddany przyspieszonemu starzeniu, próbom w tunelu aerodynamicznym i testowaniu cyklicznemu, które potwierdziły jakość i trwałość systemu. Produkty MSA są opracowywane z uwzględnieniem najnowszych innowacji konstrukcyjnych, a dążenie firmy do doskonałości oznacza, że jej systemy mają udokumentowaną historię bezpieczeństwa i niezawodności nawet w najbardziej ekstremalnych środowiskach. Łatwa instalacja i użytkowanie Jako eksperci w tej dziedzinie wiemy, jak cenny jest Twój czas i jak ważna jest dla Ciebie wygoda. Dlatego nasze systemy pionowe są zaprojektowane z myślą o: wdrożeniu na etapie projektowania nowych wież lub modernizacji istniejących konstrukcji instalacji, która jest dopasowana do konturów każdej konstrukcji, w tym sekcji poziomych i pochyłych kompletnej gamie komponentów, która umożliwia szybką i łatwą instalację na każdej wieży napowietrznej linii przesyłowej, konstrukcji pionowej czy drabinie korzystaniu przez nawet do sześciu użytkowników modułach, które mogą być podłączane lub odłączane w dowolnym miejscu w systemie instalacji w praktycznie każdym środowisku

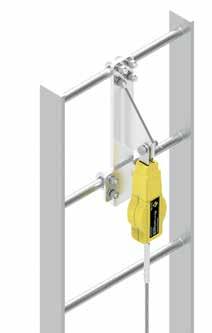

51 Stałe systemy drabinowe Stałe systemy drabinowe Latchways, przeznaczone do użytku na stadionach, platformach wiertniczych, wieżach wiatrowych na lądzie i innych środowiskach pracy na wysokości, są zawsze gotowe do wspinaczki. Nasze stałe systemy drabinowe, wyposażone w nasze innowacyjne urządzenie LadderLatch z unikatowym kołem gwiazdowym, które zapewnia ciągłe bezpieczeństwo podczas wspinaczki i nie wymaga angażowania rąk, są projektowane z myślą o maksymalnej pewności i wydajności pracy. Ponadto, ponieważ są wystarczająco elastyczne, aby odwzorowywać kontury praktycznie każdej konstrukcji, maksymalizują również poziom zabezpieczenia w środowisku pracy. Składanie typowego systemu Typowy system pionowy zazwyczaj składa się z kotwy górnej, kotwy dolnej i amortyzatora Constant Force pomiędzy nimi. Kotwa górna Kotwa górna to uchwyt o współczynniku bezpieczeństwa ponad 2 razy wyższym niż potencjalne obciążenie generowane podczas upadku. Amortyzator Constant Force Amortyzator Constant Force sprawia, że obciążenie jest przekazywane z powrotem do konstrukcji, a wspinająca się osoba jest poddawana w razie upadku obciążeniu wynoszącemu maksymalnie 6 kn. Prowadnice pośrednie linki Te uchwyty wspierają linkę i umożliwiają utrzymanie prawidłowej odległości od konstrukcji. Odstępy pomiędzy prowadnicami pośrednimi zależą od wysokości i lokalizacji konstrukcji. Dostępna jest szeroka gama elementów do wszystkich rodzajów konstrukcji. 51 Stałe systemy drabinowe wykorzystują urządzenie mocujące LadderLatch. Więcej informacji można znaleźć na stronie 61. Kotwa dolna Kotwa dolna to uchwyt, który zapewnia beztrzpieniowe zakończenie systemu i zintegrowany napinacz. Przy prawidłowym naprężeniu wstępnym linki tarcza wskaźnikowa urządzenia obraca się swobodnie. Niewypadające śruby zabezpieczające zapobiegają nieautoryzowanym regulacjom systemu. MSAsafety.com

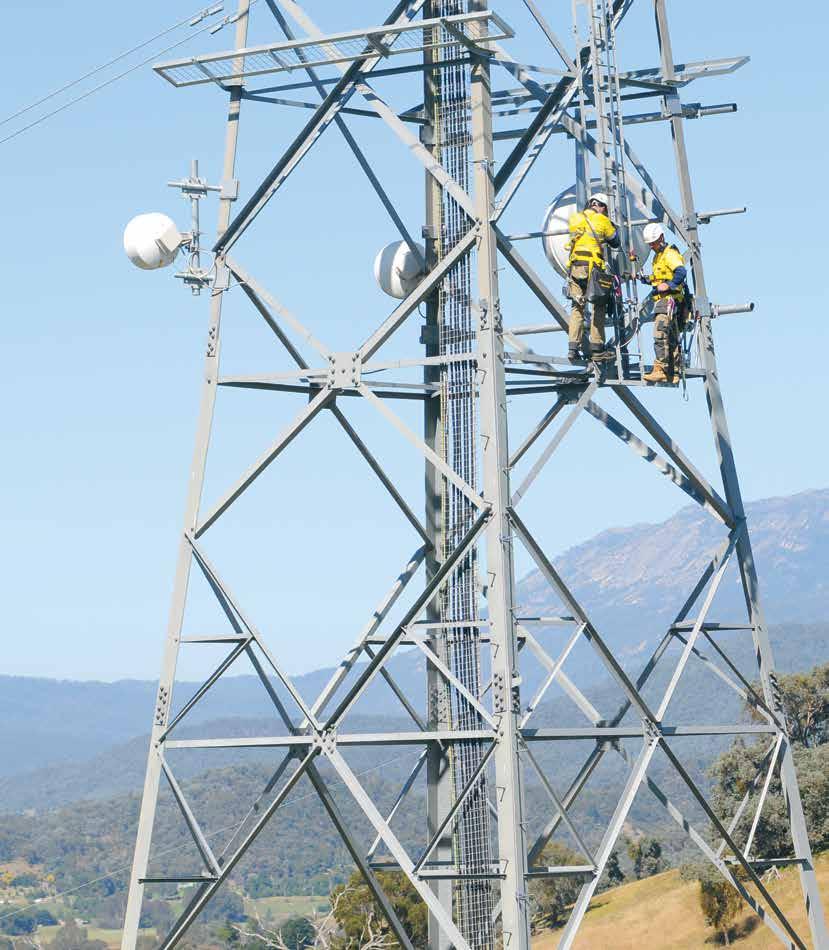

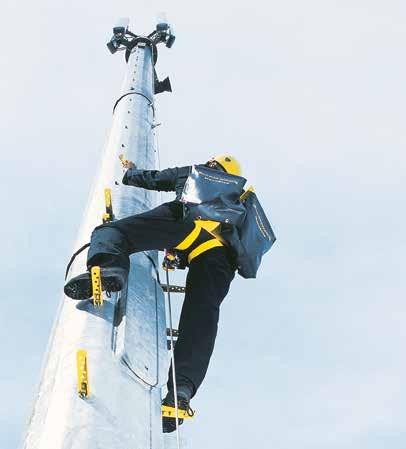

52 Niestandardowe linki asekuracyjne System Latchways MonoStep do masztów telekomunikacyjnych MSA zawsze szuka sposobów na spełnienie potrzeb swoich klientów w zakresie ochrony przed upadkiem. Jednym z doskonałych przykładów jest nasz system wymiennych schodków MonoStep, opracowany w odpowiedzi na zapotrzebowanie firm telekomunikacyjnych na niekłopotliwe, zabezpieczone przed ingerencją systemy wspinaczkowe do ich konstrukcji słupowych. Latchways MonoStep to idealny system do użytku na pierwszych metrach słupa (2,7 4 m), który jest przeznaczony do pracy w połączeniu z urządzeniem Latchways TowerLatch. Kotwa górna Ten uchwyt ma współczynnik bezpieczeństwa ponad 2 razy wyższy niż potencjalne obciążenie generowane podczas upadku. W tym punkcie mocowany jest amortyzator systemu. Amortyzator Constant Force Amortyzator Constant Force gwarantuje, że w razie upadku obciążenie przenoszone z powrotem na konstrukcję i wspinającą się osobę jest ograniczone do maksymalnie 6 kn. Dostępne są wersje dla trzech i sześciu osób obie wyposażone w czerwony, fluorescencyjny wskaźnik, który sygnalizuje, że upadek miał miejsce. MonoStep Inteligentnie zaprojektowany system MonoStep można łatwo zainstalować i usunąć wystarczy zatrzasnąć schodek na trzpieniach zamontowanych na słupie. Kotwy dolne Ten uchwyt dolny zapewnia beztrzpieniowe zakończenie systemu i zintegrowany napinacz. Przy prawidłowym naprężeniu wstępnym linki tarcza wskaźnikowa urządzenia obraca się swobodnie. Nieuprawnionym regulacjom systemu zapobiegają niewypadające śruby zabezpieczające. System MonoStep wykorzystuje urządzenie przyłączeniowe TowerLatch. Więcej informacji można znaleźć na stronie 61.

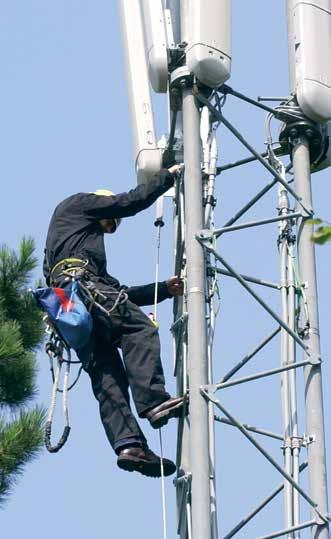

53 Zorientowanie na klienta Arqiva Europa Produkty Latchways spełniły z nawiązką nasze wymagania dotyczące zapewnienia bezpieczeństwa naszym pracownikom na wysokości. Ta»nawiązka«wynika z wyjątkowej łatwości użytkowania oraz szybkiej instalacji systemów pionowych. Nasze zadania konserwacyjne muszą być wykonywane szybko. Zestaw Latchways pozwala nam szybko wykonać prace, co w dużym stopniu przyczynia się do utrzymania kosztów operacyjnych na poziomie poniżej ustalonego limitu. 53 Dan Hobbs Customer Delivery Manager, Arqiva Przeczytaj całe studium przypadku na stronie latchways.com/case-studies. MSAsafety.com

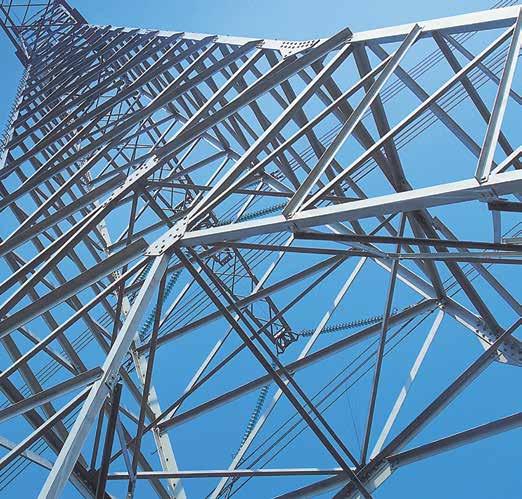

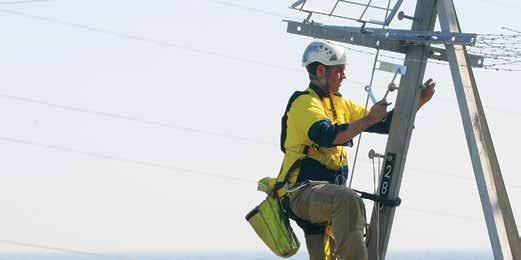

54 Niestandardowe linki asekuracyjne Projektowane linki asekuracyjne TowerLatch Istnieją dwa typy systemów do wież napowietrznych linii przesyłowych: StepBolt i L-Bolt StepBolt L-Bolt Latchways StepBolt to pionowy system ochrony przed upadkiem przeznaczony do wspinania się na wieże napowietrznych linii przesyłowych. System jest mocowany do konstrukcji za pomocą śrub zamkowych i nie jest wyposażony w amortyzator. Urządzenie przyłączeniowe TowerLatch SP zawiera wbudowany amortyzator zmniejszający obciążenie końcowe w razie upadku. System jest przeznaczony do użytku przez maksymalnie czterech pracowników jednocześnie. Kotwa górna Ten uchwyt ma współczynnik bezpieczeństwa ponad 2 razy wyższy niż potencjalne obciążenie generowane podczas upadku. W tym punkcie można przymocować amortyzator Constant Force. Amortyzator Constant Force (tylko system L-Bolt) Amortyzator Constant Force gwarantuje, że w razie upadku obciążenie przenoszone z powrotem na konstrukcję i wspinającą się osobę jest ograniczone do maksymalnie 6 kn. Dostępne są wersje dla trzech i sześciu osób obie wyposażone w czerwony, fluorescencyjny wskaźnik, który sygnalizuje, że upadek miał miejsce. Podobnie jak StepBolt, system Latchways L-Bolt również jest przeznaczony do wspinania się na wieże napowietrznych linii przesyłowych, ale jest mocowany do wieży za pomocą śrub L-kształtnych, które są dostępne w różnych rozmiarach pasujących do każdej konstrukcji. Urządzenie mocujące TowerLatch zawiera taśmę ułatwiającą ratunek. Prowadnice pośrednie linki Te uchwyty wspierają linkę i zapewniają utrzymanie prawidłowej odległości od konstrukcji; ograniczają również wpływ wiatru na linkę. Odstępy pomiędzy prowadnicami pośrednimi zależą od wysokości i lokalizacji konstrukcji. Dostępna jest szeroka gama elementów do wszystkich rodzajów konstrukcji. Kotwa dolna Ten uchwyt dolny zapewnia beztrzpieniowe zakończenie systemu i zintegrowany napinacz. Przy prawidłowym naprężeniu wstępnym linki tarcza wskaźnikowa urządzenia obraca się swobodnie. Niewypadające śruby zabezpieczające zapobiegają nieautoryzowanym regulacjom systemu.

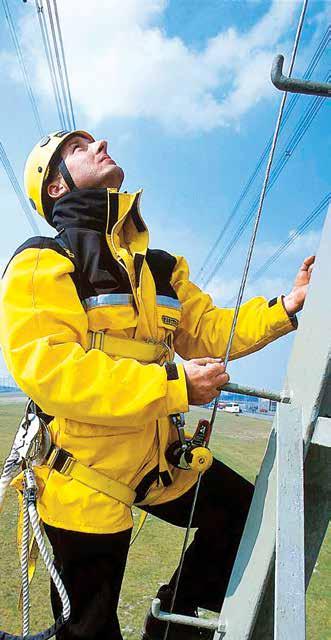

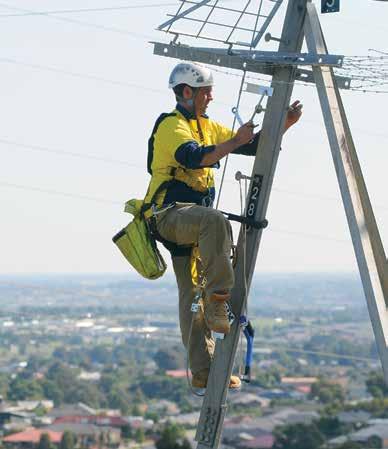

55 Zorientowanie na klienta TenneT Europa 55 Systemy TowerLatch do wież napowietrznych linii przesyłowych wykorzystują urządzenia mocujące TowerLatch lub TowerLatch SP. Więcej informacji można znaleźć na stronie 61. Wybraliśmy Latchways po przeanalizowaniu wszystkich systemów na rynku. System Latchways okazał się najlepszym rozwiązaniem technicznym i miał konkurencyjną cenę. Przekonałem się, że zespół ds. produktów firmy Latchways jest profesjonalny i kompetentny, a nasi pracownicy lubią korzystać z tego systemu. F.W. Kwakman Project Leader Maintenance, TenneT Przeczytaj całe studium przypadku na stronie latchways.com/case-studies. MSAsafety.com

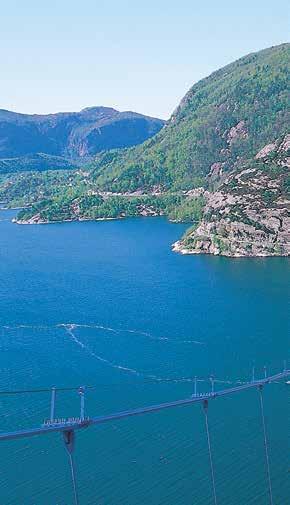

56 Niestandardowe linki asekuracyjne Systemy pochyłe Latchways Systemy gwarantujące sukces. Chociaż praca na wysokości jest trudna, praca na wysokości na konstrukcjach pochyłych może wiązać się z zupełnie innymi problemami. Firma MSA opracowała kompletną gamę elementów do systemów Latchways, które można konfigurować w celu uzyskania linki asekuracyjnej dopasowanej do konstrukcji pochyłych. Nasze dwa główne komponenty, urządzenia BridgeLatch i ClimbLatch, zapewniają maksymalne bezpieczeństwo, elastyczność i mobilność w pochyłych miejscach pracy na wysokości. BridgeLatch Urządzenie BridgeLatch W przypadku linek asekuracyjnych pochylonych pod kątem od 0 do 70 urządzenie Latchways BridgeLatch mocuje użytkownika do linki za pośrednictwem lonży o stałej długości podłączonej do klamry zaczepowej D-kształtnej w pełnej uprzęży. To inteligentnie zaprojektowane urządzenie jest wyposażone w mechanizm koła gwiazdowego, który swobodnie przemieszcza się przez podpory i uchwyty pośrednie linki. System eliminuje konieczność rozłączenia, które może prowadzić do wypadków lub spadku wydajności pracy. Wynik jest pewny praca bez angażowania rąk w obsługę systemu i maksymalna swoboda ruchu ponieważ pracownicy mogą przemieszczać się w górę i w dół na pochyłości bez potrzeby odłączania się. Co ważniejsze, w razie upadku urządzenie BridgeLatch szybko zaciska się na lince, zapobiegając upadkowi lub zsunięciu się użytkownika po pochyłości, na której pracuje. W zależności od nachylenia systemu MSA oferuje dwa różne typy urządzeń: jedno do konstrukcji o kącie nachylenia do 40, a drugie do konstrukcji o kącie nachylenia do 70.

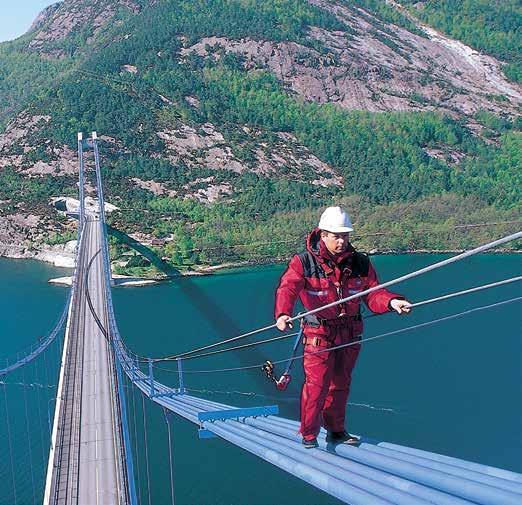

57 Mosty BridgeLatch jest idealnym wyborem, gdy system linkowy, do którego mocuje się użytkownik znajduje się na wysokości pasa, na przykład podczas chodzenia po linach nośnych mostu. Urządzenie Latchways BridgeLatch było używane na całym świecie, w tym na moście Lysefjord w Norwegii. Wyjątkowe rozwiązania MSA Latchways Jak może wyglądać system Latchways BridgeLatch? Stadiony BridgeLatch jest urządzeniem wybieranym do bardziej nietypowych konstrukcji, w tym bardzo popularnych atrakcji turystycznych, takich jak Up at the O2 urządzenie BridgeLatch i system linkowy pomagają tysiącom turystów wejść i zejść ze stromego profilu O2 Arena w Londynie. 57 Terminale wejściowe i wyjściowe Urządzenie BridgeLatch można podłączać i odłączać tylko w wyznaczonych terminalach wejściowych i wyjściowych. Ta wbudowana funkcja bezpieczeństwa ma na celu zapobiec nieprawidłowemu użytkowaniu lub przypadkowemu odłączeniu od urządzenia. Linka Urządzenie Latchways wykorzystuje linkę 1 19 ze stali nierdzewnej gatunku 316 z systemem unikatowej identyfikacji. Linka jest testowana fabrycznie w celu sprawdzenia jej właściwości fizycznych i zapewnienia spójnego działania. Prowadnice pośrednie linki Te uchwyty wspierają linkę i umożliwiają utrzymanie prawidłowej odległości od konstrukcji. Konstrukcja uchwytu zapewnia łatwe podłączanie, a rozstaw uchwytów zależy od wysokości i lokalizacji konstrukcji. Środkowy terminal wejściowy With a mid-entry terminal, Dzięki środkowemu terminalowi wejściowemu użytkownik może wejść lub wyjść z systemu w dowolnym wyznaczonym punkcie zamiast wracać do terminali na końcach systemu. MSAsafety.com

58 Niestandardowe linki asekuracyjne Systemy pochyłe Latchways Wspinaczka po pochyłości. Urządzenie ClimbLatch, chroniące użytkownika przed zsunięciem się po pochyłej powierzchni, jest przeznaczone do użytku w systemie pochyłym o kącie pomiędzy 15 a 40, chociaż można go używać w systemie, który zmienia orientację z poziomej na pionową. Kompatybilność komponentów sprawia, że spersonalizowany system pionowy, poziomy lub pochyły zapewnia płynną, ciągłą zmianę orientacji. Urządzenie ClimbLatch ClimbLatch Podobnie jak BridgeLatch, urządzenie ClimbLatch umożliwia wspinanie się na powierzchnie pochyłe bez angażowania rąk pracownik może używać obu rąk do pracy lub wspinaczki. Funkcje bezpieczeństwa obejmują punkt wejściowy, w którym urządzenie jest podłączane do systemu. W razie upadku urządzenie ClimbLatch zaciska się na lince nie tylko powstrzymuje upadek, ale także zsunięcie się pracownika w dół systemu.

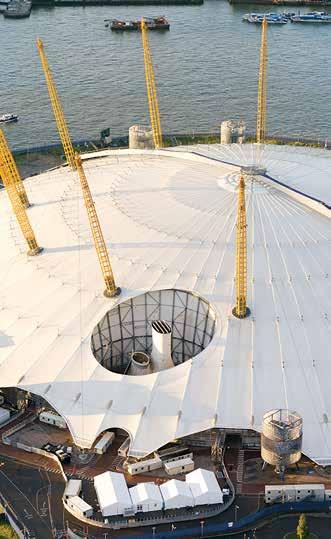

59 Studium przypadku O2 Arena Londyn, Wielka Brytania Każdy może być odkrywcą. Dlaczego jakikolwiek turysta chciałby wspiąć się na dach O2 Arena ikony Londynu z najwyższym punktem na wysokości 22 m? Chodzi o wyzwanie? Przygodę? 360-stopniowy widok okolicy? Uważamy, że z powodu poczucia bezpieczeństwa i zaufania, które jest zapewniane przez rozwiązania MSA. Aby uczynić z tego miejsca atrakcję turystyczną, kierownictwo O2 Arena poprosiło projektantów MSA o opracowanie artystycznego, przyjaznego dla użytkownika systemu ochrony przed upadkiem, z którego mogłoby korzystać wiele osób jednocześnie, niezależnie od ich wiedzy. Idealnym rozwiązaniem był nowoczesny, poziomy system linkowy MSA Latchways w połączeniu z urządzeniem BridgeLatch. Ponieważ system wymaga udziału użytkownika, spełnił wymaganie O2 Arena dotyczące możliwości kontrolowania przez turystów ich wspinaczki. Co więcej, ponieważ BridgeLatch jest tak prosty i intuicyjny w obsłudze, turyści potrzebują tylko minimalnego przeszkolenia. 59 MSAsafety.com

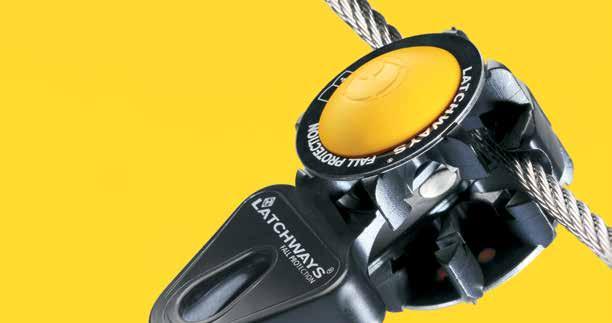

60 Niestandardowe linki asekuracyjne Urządzenia mocujące Bezpieczne połączenie. Brak konieczności angażowania rąk. Wszystkie urządzenia mocujące Latchways są przeznaczone do podłączania użytkownika z pełną uprzężą do systemu linkowego Latchways. Elementem wspólnym dla wszystkich urządzeń jest opatentowany mechanizm koła gwiazdowego, który przemieszcza się przez podpory pośrednie linki i uchwyty narożne bez konieczności odłączania urządzenia. Eliminuje to konieczność angażowania rąk przez użytkowników systemu. Transfastener i wymienne urządzenie Transfastener Uniwersalne urządzenie do wszystkich systemów poziomych Latchways, nadające się do obu systemów: zabezpieczającego przed upadkiem i hamującego upadek Zawiera unikatowe koło gwiazdowe, które umożliwia przemieszczanie urządzenia przez podpory linki i narożniki bez konieczności odłączania Łączy się z użytkownikiem w punkcie na plecach poprzez lonżę pochłaniającą energię O ile standardowy Transfastener wymaga określonego punktu wejściowego, tak wymienny Transfastener można podłączyć lub odłączyć w dowolnym bezpiecznym punkcie

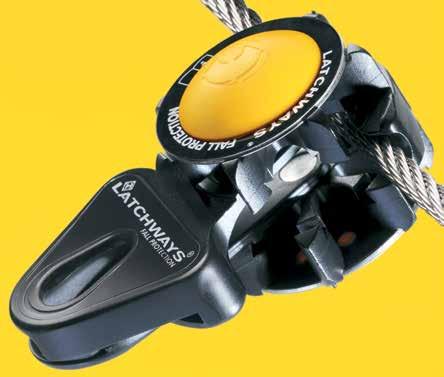

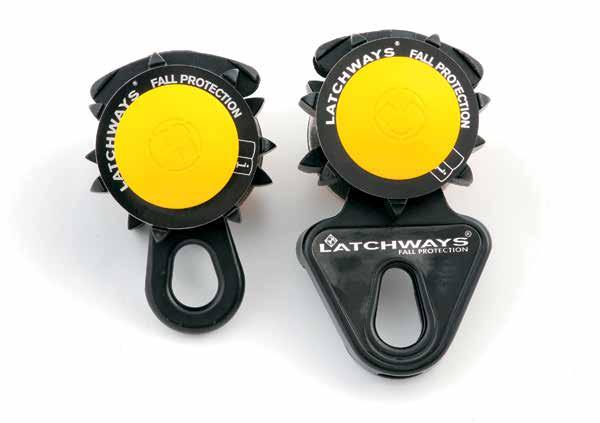

61 LadderLatch i TowerLatch Uniwersalne urządzenie do użytku we wszystkich systemach pionowych Latchways Zawiera unikatowe koło gwiazdowe, które umożliwia przemieszczanie urządzenia przez podpory linki bez konieczności odłączania Mechanizm antyodwróceniowy uniemożliwiający odwrotne podłączenie do linki Łączy się z użytkownikiem w punkcie na klatce piersiowej Możliwość podłączania i odłączania w dowolnym bezpiecznym punkcie systemu W razie upadku urządzenie zaciska się na lince i powstrzymuje upadek LadderLatch TowerLatch ze zintegrowaną taśmą zapewniające szybki ratunek po upadku TowerLatch SP ze zintegrowanym amortyzatorem do użytku w sytuacji, gdy w pionowym systemie linek asekuracyjnych nie ma amortyzatora Constant Force 61 BridgeLatch Urządzenie Latchways BridgeLatch mocuje użytkownika do linki asekuracyjnej na pochyłościach o kącie pomiędzy 0 a 70. Inteligentnie zaprojektowane urządzenie BridgeLatch zostało wyposażone w przełomowy mechanizm koła gwiazdowego, który swobodnie przemieszcza się przez podpory i uchwyty pośrednie linki, dzięki czemu nie trzeba odłączać urządzenia, co wiąże się z ryzykiem upadku lub obniżenia wydajności pracy. Wynikiem jest duża swoboda ruchu i brak konieczności angażowania rąk, dzięki czemu użytkownicy mogą wykonywać swoją pracę w najlepszy i najpewniejszy sposób. ClimbLatch Urządzenie ClimbLatch ma wiele cech podobnych do LadderLatch i TowerLatch, ale jest przeznaczone do użytku w systemie pochyłym nadaje się do pochyłości o kącie pomiędzy 0 a 40. MSAsafety.com

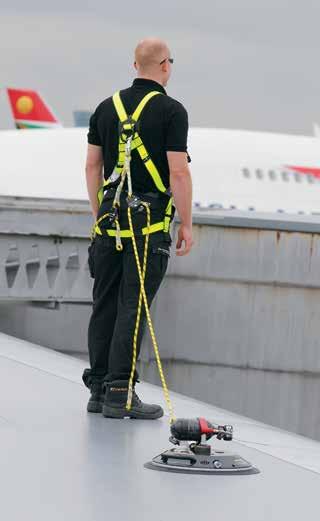

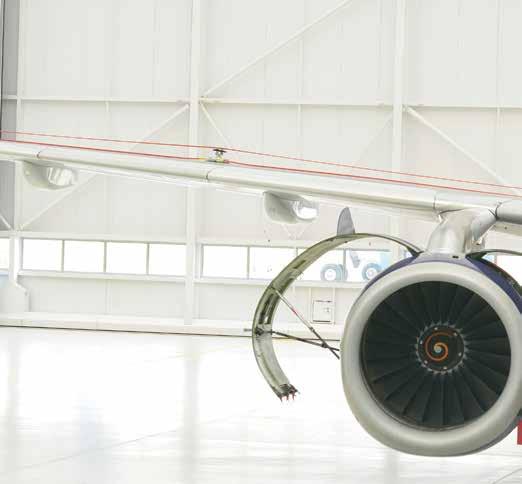

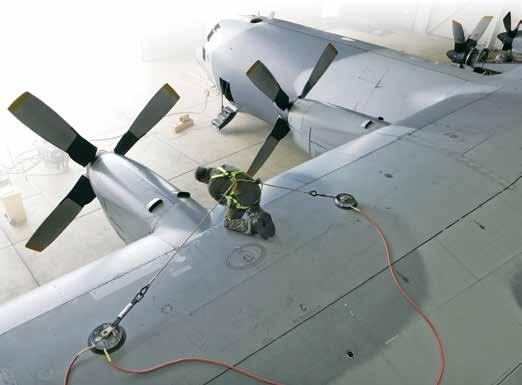

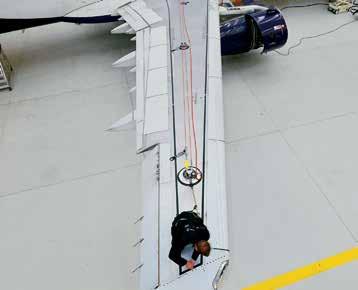

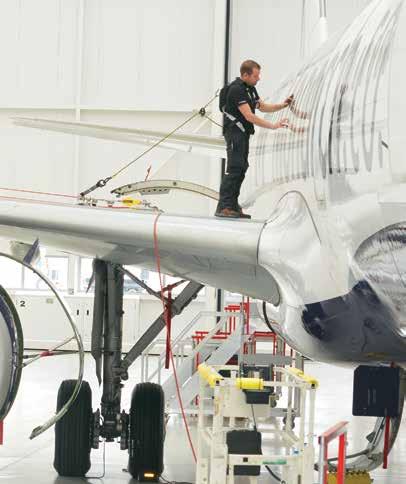

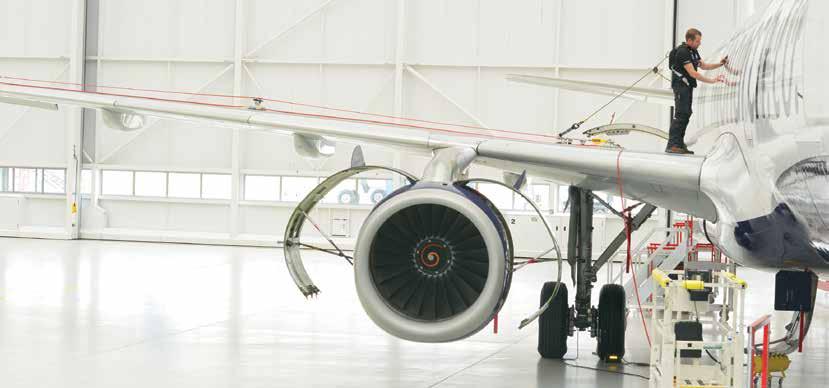

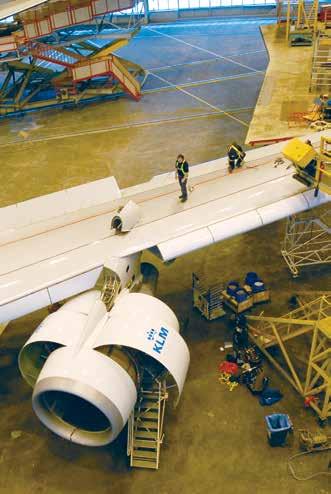

62 Latchways do samolotów Kotwa podciśnieniowa Latchways WinGrip Najlepsza kotwa do samolotów. Latchways WinGrip to system ochrony przed upadkiem z kotwą podciśnieniową, wykorzystywany do produkcji i konserwacji samolotów. Elastyczny i bezpieczny system WinGrip można mocować do skrzydeł, kadłuba lub stabilizatorów. Jest szybki w instalacji, łatwy w użyciu i nadaje się do prac wewnątrz hangaru lub na zewnątrz, na płycie lotniska. Opracowany we współpracy z inżynierami lotniczymi poszukującymi nowych sposobów ochrony pracowników na wysokości, pierwsze systemy WinGrip z kotwami podciśnieniowymi zostały dostarczone do British Airways w 1999 roku. Te pierwsze systemy przeznaczone dla jednego użytkownika umożliwiły branży oszczędzanie czasu i pieniędzy, zapewniając ochronę przed upadkiem w określonej odległości od kotwy, w praktycznie dowolnym miejscu na samolocie i nadal są używane. W istocie systemy WinGrip są tak wszechobecne, że można je znaleźć w instrukcjach konserwacji samolotów Boeing i Airbus. Gama systemów samolotowych Latchways WinGrip składa się z czterech różnych produktów każdy z nich ma unikatowe zalety umożliwiające dostosowanie do stale zmieniających się potrzeb klientów i wymagań prawnych.

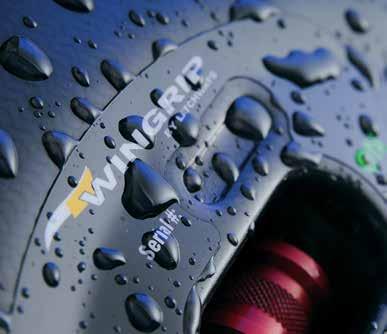

63 WinGrip w skrócie Lekkie i mobilne kotwy o masie poniżej 5,9 kg Nadaje się do mokrych i suchych powierzchni; do użytku wewnątrz hangarów lub na płycie lotnika Iskrobezpieczny nawet przy otwartych zbiornikach paliwa działa na sprężone powietrze lub azot; nie wymaga zasilania elektrycznego Zatwierdzony i używany przez wszystkich głównych producentów samolotów Łatwy w instalacji i prosty w obsłudze, nie wymaga angażowania rąk Niezależnie testowany pod kątem wymagań wszystkich obowiązujących norm międzynarodowych Brak punktów styku metal-metal zapewnia ochronę powierzchni i eliminuje ryzyko iskrzenia Dostępne są systemy linkowe dla jednego lub wielu użytkowników Nadaje się do ciężkich i lekkich środowisk konserwacji Jeśli zawiedzie system dopływu powietrza, włącza się alarm dźwiękowy, a pracownicy mają co najmniej 20 minut na zapewnienie sobie bezpieczeństwa 63 MSAsafety.com

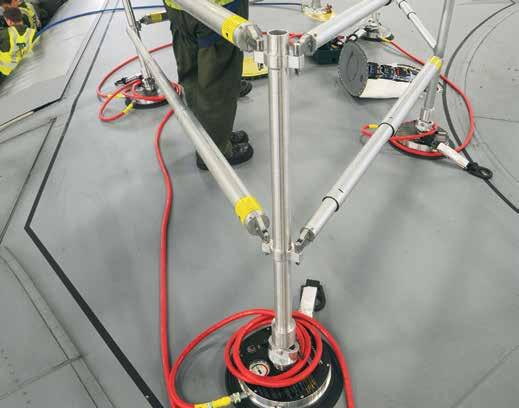

64 Latchways do samolotów Kotwa podciśnieniowa Latchways WinGrip System WinGrip dla jednego użytkownika WinGrip to system dla jednego użytkownika zapewniający punkt zakotwienia zabezpieczenia przed upadkiem na skrzydłach, kadłubie lub stabilizatorach. Ten wysoce mobilny i łatwy w instalacji system nadaje się szczególnie do konserwacji i innych prac tymczasowych. Kotwa jest ustawiana i blokowana podciśnieniowo, a następnie używana przez pracownika z pełną uprzężą, lonżą bezpieczeństwa i liną bezpieczeństwa ustalającą pozycję podczas pracy, podłączoną do kotwy. Regulowana lina bezpieczeństwa ustalająca pozycję podczas pracy zapewnia wygodną pracę w promieniu 3 m, bez angażowania rąk w obsługę systemu. Można stosować dwie kotwy podciśnieniowe do triangulacji i ustalania pozycji pracownika. System barierkowy WinGrip System barierkowy WinGrip zapewnia ochronę wielu pracowników naraz. System zapewnia bezpieczne, zamknięte środowisko pracy dla wielu pracowników naraz. Pracownicy nie muszą używać uprzęży ani lonż i potrzebują tylko podstawowego przeszkolenia do pracy w systemie. Nasz system barierkowy był początkowo projektowany z myślą o programach konserwacji samolotów Boeing. Składa się z serii pionowych słupków i poziomych szyn teleskopowych. Słupek jest podłączany u podstawy do kotwy podciśnieniowej WinGrip i jest w pełni regulowany, co zapewnia doskonałą instalację na powierzchniach płaskich i zakrzywionych. Poziome szyny mają regulację długości i kąta, dzięki czemu na dużych obszarach można instalować system o dowolnym kształcie.

65 System linek asekuracyjnych WinGrip System linek asekuracyjnych WinGrip został wprowadzony w 2005 r. jako idealne rozwiązanie do użytku w budownictwie, ciężkich konserwacjach i remontach. Umożliwia bezpieczny dostęp bez angażowania rąk dla wielu pracowników na całej długości skrzydła lub kadłuba. System składa się z dwóch końcowych kotew podciśnieniowych z linkami pomiędzy nimi oraz, w razie potrzeby, kotew pośrednich (w zależności od długości linki). Każda kotwa jest ustawiana i blokowana podciśnieniowo, z linkami bezpieczeństwa ze stali nierdzewnej podłączonymi i naprężonymi na jednym końcu. Pracownicy podłączają się za pomocą unikatowego urządzenia mocującego Latchways. Z systemu może korzystać maksymalnie czterech pracowników z pełną uprzężą i liną ustalającą pozycję podczas pracy. System został zaprojektowany z myślą o większej elastyczności i wydajności pracy. Umożliwia poruszanie się bez angażowania rąk na całej długości linki, a urządzeniem mocującym przemieszcza się nad kotwami pośrednimi. Zalety systemu Możliwość dostosowywania do skrzydła samolotu o dowolnej długości Idealny do ciężkiej konserwacji i warunków wymagających dłuższego dostępu korzystaniu przez nawet do 4 użytkowników Hamowanie upadku Bezpieczny montaż i demontaż Zapewnia pełny dostęp do każdego skrzydła bez konieczności odłączania Brak konieczności angażowania rąk 65 MSAsafety.com

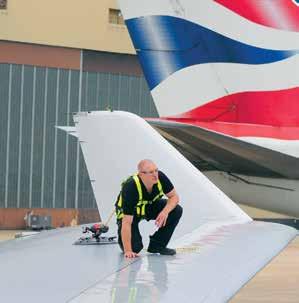

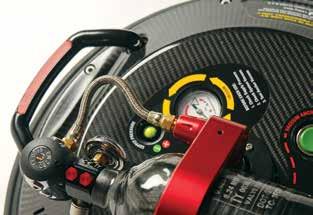

66 Latchways do samolotów Kotwa podciśnieniowa Latchways WinGrip AIO Doskonałe zabezpieczenie przed upadkiem. Poszukując sposobów usprawnienia prac wykonywanych na płycie lotniska i w hangarze, wizjonerski zespół MSA opracował WinGrip AIO: samodzielną, kompaktową, lekką kotwę podciśnieniową. To niesamowite rozwiązanie zabezpieczające przed upadkiem jest zasilane z warsztatowego układu pneumatycznego lub z butli gazowej wielokrotnego napełniania, która zapewnia co najmniej sześć godzin pracy w jednym miejscu. Działa w ekstremalnych temperaturach od arktycznego zimna po pustynny żar. Dzięki krótkiemu czasowi montażu i demontażu WinGrip AIO idealnie nadaje się do użytku na obszarach przechodnich skrzydeł i przy sekcjach strukturalnych kadłuba. Po zablokowaniu podciśnieniowym kotwy WinGrip AIO pracownik z pełną uprzężą i liną ustalającą pozycję podczas pracy może podłączyć się do systemu i wykonywać prace konserwacyjne bez angażowania rąk w obsługę systemu. Jedna kotwa WinGrip AIO zapewnia promień obszaru roboczego wynoszący prawie 3 m, ale można zastosować dodatkową kotwę w celu powiększenia obszaru roboczego. Korzystając z dodatkowych kotew, użytkownicy mogą przemieszczać się wzdłuż obszaru roboczego. Jeżeli z jakiegoś powodu zawiedzie system dopływu powietrza lub azotu do urządzenia WinGrip AIO, włączy się alarm dźwiękowy, a kotwa utrzyma bezpieczne podciśnienie robocze przez co najmniej 20 minut.

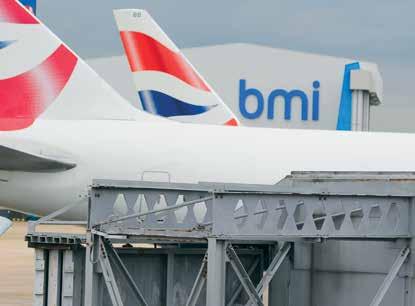

67 Studium przypadku North State Aviation Karolina Północna, USA Znakomita reputacja w społeczności lotniczej MRO North State Aviation w Północnej Karolinie jest firmą zajmującą się konserwacjami, naprawami i remontami (MRO), która jest bardzo dumna ze swoich pracowników i chroni ich. Jednocześnie North State zdaje sobie sprawę, że w konserwacji samolotów czas to pieniądz. Cytując Toma Chappella, wiceprezesa North State ds. rozwoju: Znamy branżę lotniczą i wartość samolotu poza hangarem i w powietrzu. North State potrzebowała systemu ochrony przed upadkiem, który nie tylko zapewni pracownikom niezawodne rozwiązanie podczas pracy na skrzydłach i kadłubach samolotów, lecz także będzie wspierać sprawność, elastyczność i wydajność pracy. WinGrip było idealnym rozwiązaniem dla North State, ponieważ pozwalało pracownikom łatwo i szybko instalować, używać i demontować nasz system ochrony przed upadkiem. WinGrip jest nie tylko zatwierdzonym narzędziem wymienionym w instrukcjach konserwacji samolotów Airbus i Boeing, ale jest również jedynym systemem, którego gwarancja obejmuje użytkowanie w mokrych warunkach i z otwartymi zbiornikami paliwa. Dzięki WinGrip firma North State zapewniła swoim pracownikom nie tylko ochronę przed upadkiem, ale i całkowitą pewność. 67 MSAsafety.com
