1 lindab wentylacja Im bardziej upraszczamy tym bardziej oszczędzasz TÜV przetestował pięć różnych systemów wentylacyjnych i udokumentował zalety każdego z nich.

2 Czym jest TÜV? TÜV (Technischer Überwachungs-Verein) Rheinland jest wiodącym dostawcą usług technicznych dla przedsiębiorstw z całego świata. TÜV wykorzystuje swoją pomysłowość, doświadczenie i silną pozycję na świecie, przyczyniając się do dalszego rozwoju produktów, usług oraz systemów. To bezstronni konsultanci, którzy na co dzień badają oraz dokumentują produkty dla różnych przedsiębiorstw. Obietnicą TÜV jest odpowiednia dokładność. Niezależnie od tego co robią, robią to dokładnie i prawidłowo. Jest to powód, dla którego wybraliśmy tę firmę w celu udokumentowania korzyści pięciu różnych systemów wentylacyjnych.

3 Znamy korzyści systemu Lindab Safe Click. Dlatego poprosiliśmy TÜV o przetestowanie i udokumentowanie naszych systemów wentylacyjnych. Lindab Safe Click uproszczony i ulepszony system wentylacyjny W firmie Lindab nieustannie pracujemy nad uproszczeniem naszych rozwiązań. Jednym z efektów naszej pracy jest system Lindab Safe Click. System oparty jest na renomowanym, przetestowanym i udokumentowanym systemie Lindab Safe. Lindab Safe Click zapewnia znaczną ilość korzyści dotyczących zarówno instalacji (czas i ergonomia pracy) jak i szczelności, a tym samym ekonomiczności. TÜV udokumentował korzyści różnych systemów TÜV przetestował i udokumentował korzyści pięciu różnych systemów wentylacyjnych firmy Lindab biorąc pod uwagę koszty, szczelność oraz sposób instalacji systemów. Wyniki badań pozwalają uzyskać szybki przegląd udokumentowanych korzyści Lindab Safe Click. Lindab Safe Click Innowacyjny system wentylacyjny firmy Lindab, który działa na zasadzie prostego kliknięcia. Wymaga minimalnej ilości blachowkrętów. Safe Kanały i kształtki okrągłe z fabrycznie zamontowaną podwójną uszczelką. Złącza są zabezpieczone przez blachowkręty. System Vent z taśmą Kanały i kształtki okrągłe. Złącza są zabezpieczone przez blachowkręty i uszczelnione za pomocą taśmy PVC ~12 m ~12 m System Vent z silikonem Kanały i kształtki okrągłe. Złącza są zabezpieczone przez blachowkręty i uszczelnione za pomocą masy uszczelniającej (silikonu). 2413, , , , ,22 System prostokątny Kanały i kształtki prostokątne z połączeniem kołnierzowym. Połączenia doszczelnione są za pomocą ściśle przylegającej uszczelki Wszystkie systemy wentylacyjne zostały zainstalowane w suficie zgodnie z rysunkiem. System może być traktowany jako typowy podsystem wentylacji dla biur i hoteli.

4 TÜV działa jak gwarancja bezstronnych badań i dokumentacji systemu Lindab Safe Click. Przeanalizuj tabelę i pozwól wynikom samym mówić za siebie. Dokładne i dobrze udokumentowane badania TÜV jest gwarancją bezstronnych, szczegółowych i dobrze udokumentowanych testów. Do celów badań, pięć systemów kanałowych zostało zamontowanych w suficie za pomocą tego samego schematu. W przypadku instalacji, wszystkie czynności zostały przeprowadzone dokładnie w ten sam sposób. Wszystkie pomiary systemów zostały przeprowadzone zgodnie z normą EN (kanały okrągłe) i EN 1507 (kanały prostokątne). Możesz pobrać raport TÜV w całości na stronie System Czas instalacji (godz.)* Czas insalacji index Cena komponentów ** Cena komponentów index Lindab Safe Click (index 100) 3: , Safe 4: , Vent z taśmą 6: ,82 95 Vent z silikonem 6: ,12 96 Prostokątny 8: , * Całkowity czas instalacji przy pracy dwóch monterów. ** Na podstawie niemieckich cen z sierpnia 2008 r. Podane ceny obejmują zawieszenie, taśmę, klej oraz śruby. *** Zawiera stawki godzinowe dla monterów w Niemczech w sierpniu 2008 r.

5 Cena całkowita *** Cena całkowita index Ciśnienie (Pa) Pomiar nieszczelności (l/s) Klasa szczelności 1858, ,71 D ,85 D 1908, ,8 D ,94 D 1999, , , , , , , , C Głównym wnioskiem wyciągniętym przez TÜV był fakt, że przy wyborze Lindab Safe Click można osiągnąć krótszy czas instalacji, obniżenie kosztów oraz lepszą szczelność systemu, co pociąga za sobą niższe koszty operacyjne.

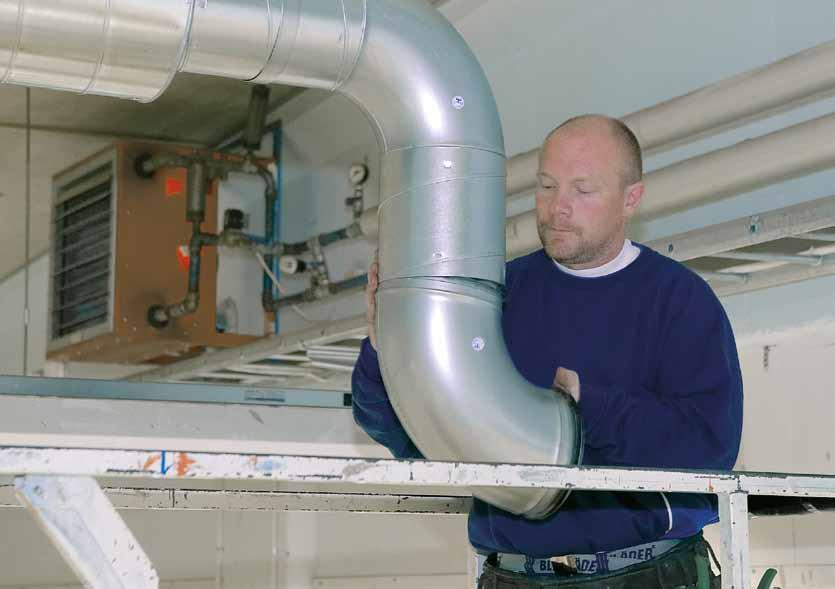

6 Jak korzystać z danych TÜV? Wszystko zależy od tego czy projektujesz, kupujesz lub instalujesz. Poniżej znajdują się komentarze dotyczące indywidualnych wyników. Czas instalacji Index Zalety instalacji Lindab Safe Click posiada znaczną liczbę korzyści. System zapewnia łatwy i szybki montaż, który opiera się na jednym kliknięciu. Warunki pracy są lepsze dla instalatora, który oszczędza czas dzięki łatwemu montażowi. Łatwy do przyłączenia Łatwy w instalacji, szczególnie tam, gdzie przestrzeń jest ograniczona Lepsza ergonomia Prosty w montażu i regulacji Kompatybilny zarówno z systemami firmy Lindab jak i innymi systemami dostępnymi na rynku :55 04:25 06:05 06:25 08:55 Safe Click Safe Vent z taśmą Vent z silikonem Prostokątny Czas (h:m) Koszty całkowite Cena Ceny komponentów i koszty wynagrodzenia Jeśli zdecydujesz się na system Lindab Safe Click, obniżysz swoje koszty. Ceny komponentów pozostaną zbliżone, natomiast zaoszczędzisz czas instalacji. Oznacza to niższe koszty całkowite wynagrodzenie cena komponentów 0 Safe Click Safe Vent z taśmą Vent z silikonem Prostokątny

7 Wnioski: Otrzymujesz lepsze rozwiązanie Osiągniesz lepsze rozwiązanie jeśli wybierzesz system Lindab Safe Click. TÜV podkreśla, że system wentylacyjny dostarczony przez dostawcę z prefabrykowanych, sprawdzonych systemów szczelnych ma przewagę nad innymi systemami, które wymagają sprawdzenia szczelności na miejscu, co jest trudniejsze do osiągnięcia. Lindab Safe Click pozwala na zminimalizowanie ryzyka nieprawidłowej instalacji, która ma zasadnicze znaczenie dla jakości rozwiązania. W ten sposób można osiągnąć lepszą szczelność systemu i mniejsze zużycie energii, co jest korzystne zarówno dla środowiska jak i gospodarki w perspektywie długoterminowej. Wnioskiem wysuniętym przez TÜV jest fakt, że system Lindab Safe Click wyróżnia się szybszą instalacją, lepszą szczelnością oraz niższymi kosztami całkowitymi w porównaniu do innych systemów dostępnych na rynku. Na tej podstawie można wywnioskować, że system Lindab Safe Click jest najbardziej korzystnym systemem wentylacyjnym. Szczelność Sczelność l/s Przy ciśnieniu 400 (Pa) Przy ciśnieniu -750 (Pa) C Lepsza szczelność Szczelność poszczególnych systemów badano za pomocą Leakage Tester firmy Lindab. Szczelne rozwiązanie oznacza zmniejszenie zużycia energii. Wyniki pokazują, że system Lindab Safe i Lindab Safe Click uzyskały najlepsze wyniki i zostały sklasyfikowane w klasie szczelności D dla pomiarów zarówno na 400 Pa jak i -750 Pa. Taki wynik jest znacznie lepszy niż w przypadku innych systemów kanałowych, sklasyfikowanych w Klasie Szczelności (C) D D D D 0 Safe Click Safe Vent z taśmą Vent z silikonem Koszty całkowite (index) Cena całkowita index Prostokątny Korzyści operacyjne Minimalna liczba otworów po blachowkrętach w kanałach, a tym samym bardziej szczelny system, a w rezultacie mniejsze koszty operacyjne. Niewielka ilość ostrych miejsc po blachowkrętach w kanałach. Kanały są łatwiejsze do czyszczenia, co w konsekwencji zmniejsza ryzyko wzrostu liczby bakterii, a tym samym zapewniona jest lepsza higiena. Niższe koszty całkowite Cena zakupu komponentów z systemu Lindab Safe Click jest ok. 5% wyższa niż cena okrągłych systemów Vent uszczelnionych taśmą. Rozwiązanie jest ok. 8% tańsze, gdy weźmiemy pod uwagę cenę całkowitą. Szybkość montażu sprawia że możliwe jest utrzymanie kosztów całkowitych na niższym poziomie niż w przypadku innych systemów kanałowych. 0 Safe Click Safe Vent z taśmą Vent z silikonem Prostokątny

8 Lindab to międzynarodowa grupa, która opracowuje, wytwarza i sprzedaje produkty i rozwiązania systemowe z blach dla budownictwa. Dwa główne obszary działalności handlowej to Wentylacja i Profile. Obszar działalności Profili koncentruje się na branży budowlanej, oferując szeroki wybór elementów konstrukcyjnych oraz kompletne zestawy stalowe dla mieszkalnych i komercyjnych nieruchomości. Obszar działalności Wentylacji koncentruje się na branży wentylacyjnej, oferując cały wachlarz produktów począwszy od poszczególnych elementów wentylacji, a skończywszy na kompletnych rozwiązaniach systemowych. Grupa Lindab zatrudnia 5000 pracowników w 31 krajach
