1 Znakowarki laserowe Oficjalny dystrybytor firmy Panasonic

2 Seria LP-V XXXXXXXXXX 2

3 Seria LP-V CECHY GŁÓWNE Najnowsza generacja znakowarek laserowych Sunx Panasonic wykorzystuje udoskonaloną technologię YAG o nazwie FAYb (laser itebrowy wzmacniany światłowodowo). W stosunku do tradycyjnych systemów Nd:YAG, lasery włóknowe cechują się wyższą jakością znakowania (np. średnica wiązki lasera LP-V10U-C wynosi 60μm), mniejszymi gabarytami, zdecydowanie dłuższą żywotnością, przekraczającą godzin oraz niższymi kosztami stałymi dzięki temu, że zużywają znacznie mniej energii elektrycznej (390 VA) oraz chłodzone są powietrzem. Z uwagi na średnią moc 12W (w porównaniu z mocą 50W laserów YAG) znakowarki laserowe Sunx Panasonic serii LP-V potrafią znakować niemal wszystkie metale wykorzystując proces głębokiego znakowania lub znakowania na czarno. Laserowe procesy spieniania wewnętrznego, nawęglania (zmiana koloru) lub wybielania umożliwiają znakowanie, a nawet modyfikowanie np. żywic z doskonałym efektem jakościowym. Seria LP-V w szczególny sposób nadaje się do znakowania wyrobów przemysłu elektronicznego np. urządzeń półprzewodnikowych, z uwagi na niezwykle małą średnicę wiązki laserowej. Modele serii LP-V wyposażone są w zintegrowany interfejs enkodera umożliwiający znakowanie przedmiotów znajdujących się w ruchu na linii produkcyjnej. Do innych standardowych cech serii LP-V należy funkcja kodowania (Data Matrix, różne kody kreskowe itp.) oraz funkcje standardowe takie jak nanoszenie wartości licznika, daty ważności, numeru partii, itp. Laser Marker Navi Jedno oprogramowanie dla wszystkich znakowarek laserowych. FAYb DP-YAG LP-YAG FAYb 0.39kVA (AC100V) DP-YAG k VA LP-YAG k VA Znakowarka laserowa typu FAYb Laser włóknowy: skuteczność przemiany energii i zużycie energii lepsze niż w przypadku jakiejkolwiek znakowarki laserowej typu YAG. Instalacja urządzenia możliwa w dowolnym położeniu. Szczytowa moc wyjściowa w pulsie 20kW 8kW YAG Seria LP-V 30ns 300ns Rzeczywista, szczytowa moc wyjściowa w pulsie znakowarki LP-V10U-C. Szerokość pulsu 3

4 Seria LP-V ZASTOSOWANIA Znakowanie barwne żywic Złącze USB Pinceta Opakowanie typu blister Osłona stalowa Bateria Łożysko Układ scalony Głowica cylindra Tabliczka znamionowa Bateria pastylkowa Kij golfowy Gniazdo formy wtryskowej Znakowanie barwne żywic Kabel PTFE Przycisk z kodem QR Dioda laserowa Mikro potencjometr typu small spot Narzędzia stalowe Przyciski kokpitu samochodu Znakowanie barwne żywic Komponenty elektroniczne Listwa połączeniowa Łożyska Klawiatura telefonu komórkowego 4

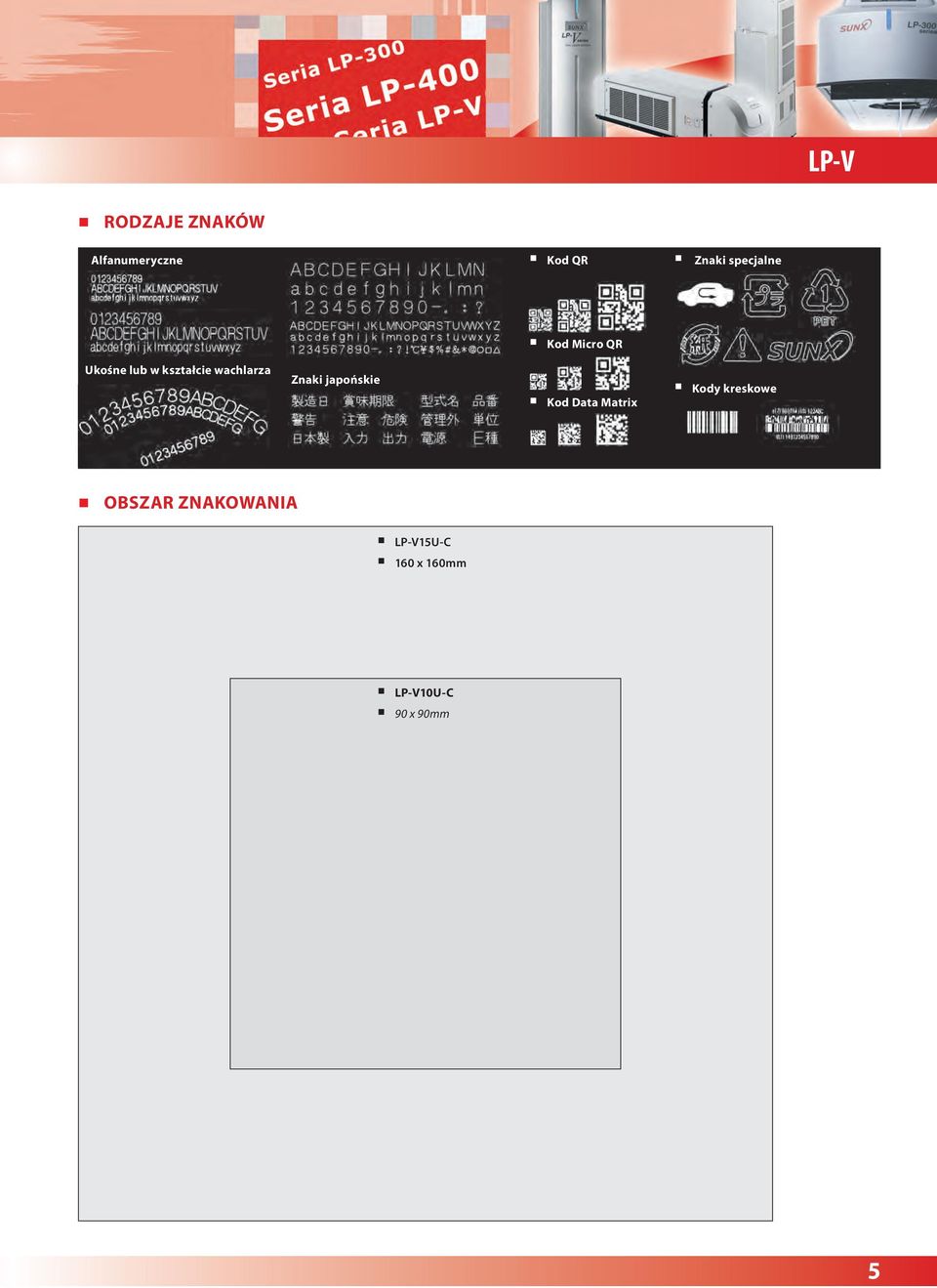

5 LP-V RODZAJE ZNAKÓW Alfanumeryczne Kod QR Znaki specjalne Kod Micro QR Ukośne lub w kształcie wachlarza Znaki japońskie Kody kreskowe Kod Data Matrix OBSZAR ZNAKOWANIA LP-V15U-C 160 x 160mm LP-V10U-C 90 x 90mm 5

6 Seria LP-V DANE TECHNICZNE Model Znakowarka laserowa FAYb Przedmiot LP-V10U-C LP-V15U-C Odległość robocza 190 mm mm 1 Metoda znakowania Skanowanie galwanometryczne Laser znakujący Laser włóknowy λ = 1,06μm, klasa 4 Moc średnia 12W Moc maksymalna 15W 2 Laser pozycjonujący Laser włóknowy, półprzewodnikowy λ = 650nm, klasa 2 Moc maksymalna 1mW Obszar znakowania 90 x 90 mm 160 x 160 mm Prędkość skanowania Maksymalnie mm/s Prędkość liniowa Maksymalnie 240 m/min. 3 Rozmiar znaku (wysokość i szerokość) 0,2 do 90 mm(regulowany z dokładnością do 0,001 mm) 0,2 do 160 mm (regulowany z dokładnością do 0,001 mm) Odstępy pomiędzy znakami (spacing) Układ znaków Rodzaj znaków 0 do 90 mm(regulowany z dokładnością do 0,001 mm) w kształcie wachlarza: +/- 180 (regulowany z dokładnością do 0,01 ) 0 do 160 mm(regulowany z dokładnością do 0,001 mm) w kształcie wachlarza: +/- 180 (regulowany z dokładnością do 0,01 ) Linia prosta, po łuku, czcionki proporcjonalne / maszynowe, pochylone po łuku Znaki duże i małe, cyfry, katakana, hiragana, kanji (poziom JIS 1 i 2), symbole, znaki zdefiniowane przez użytkownika (do 50 typów) Kody kreskowe CODE39, CODE128, ITF2/5, NW-7, JAN/UPC/EAN, RSS 14, RSS ograniczony, RSS rozszerzony 4 Kody 2D QR, Micro QR, Data Matrix (ECC200) Logotypy BMP / DXF / HPGL / JPEG Metoda chłodzenia Powietrze Napięcie zasilania 90 do 132 VAC lub 180 do 264 VAC (dostosowywane automatycznie), 50/60 Hz Pobór mocy 390 VAC lub mniej (przy 100 VAC) Wejście Zdalne sterowanie, enkoder (A), enkoder (B), sterowanie przesłoną (shutter) lasera, kasowanie alarmu, zatrzymanie awaryjne, zatrzymanie lasera, koniec potwierdzenia, numer, wstrzymanie czasu Wyjście Zasilanie (+12 VDC), zdalne sterowanie (RS232C, WE/WY), gotowy do znakowania, znakowanie, znakowanie zakończone, pompowanie lasera, ostrzeżenie, alarm, koniec potwierdzenia, koniec licznika Sposób znakowania Stacjonarny (dla obiektów ruchomych) Optymalizacja kolejności znakowania korekta punktów przecięć znak licznika znakowanie aktualnej daty/godziny data ważności znakowanie partii logotypy znakowanie wytłuszczone transfer danych logotypów przez USB monitor WE/WY przesunięcie systemowe ustawienia Funkcje wspólne laser pozycjonujący wskaźnik laserowy wybór czcionki znakowanie proporcjonalne wyświetlanie obrazu znakowania ustawienia operatora wyświetlanie kodu błędu wyświetlanie obrazu zadania ustawianie prędkości mocy na linię/logo krok i powtórzenie opóźnienie czasowe znakowanie i obróbka danych szeregowych znakowanie wielowarstwowe rezerwa różne możliwości obróbki podwójny wskaźnik pomiar czasu znakowania tworzenie/edycja czcionki kontrola i korekta mocy Wyłącznik awaryjny Zintegrowany na sterowniku Temperatura otoczenia 0 do +40 C (bez kondensacji pary wodnej i mrozu), przechowywanie: -10 do 60 C Wilgotność otoczenia 35 do 85% wilgotności względnej (bez kondensacji pary wodnej i mrozu) Waga Głowica: ok. 9 kg Sterownik: ok. 22 kg Głowica: ok. 10 kg Sterownik: ok. 22 kg Uwagi: 1) Zawiera błąd o wartości ± 2,0 mm, indywidualny dla każdego produktu. 2) Moc maksymalna odnosi się do mocy światła lasera jaką oscylator jest w stanie wygenerować. 3) Prędkość liniowa zmienia się w zależności od zastosowania. 4) Kod RSS (Reduced Space Symbology) nazwany jest również GS1 Databar. 6

7 Seria LP-V WYMIARY STEROWNIK 4.5m (ø14.5) (25.6) laserowego lasera USB Nymer pliku/projektu Kasowanie alarmu (RS232C, WE/WY) ø M5x0,8 4-M5x0,8 LP-V10U-C LP-V15U-C promieniowania laserowego ø37.2 (ø14.5) promieniowania laserowego ø37.2 (ø14.5) 18,1 Obszar znakowania 90 x Obszar znakowania 160 x , ,1 KONSOLA LP-ADP40 (OPCJA) 41,5 (obustronnie) 86.5 sterownika (2.8m) 19.5 Uwaga: Wszystkie wymiary w [mm] 7

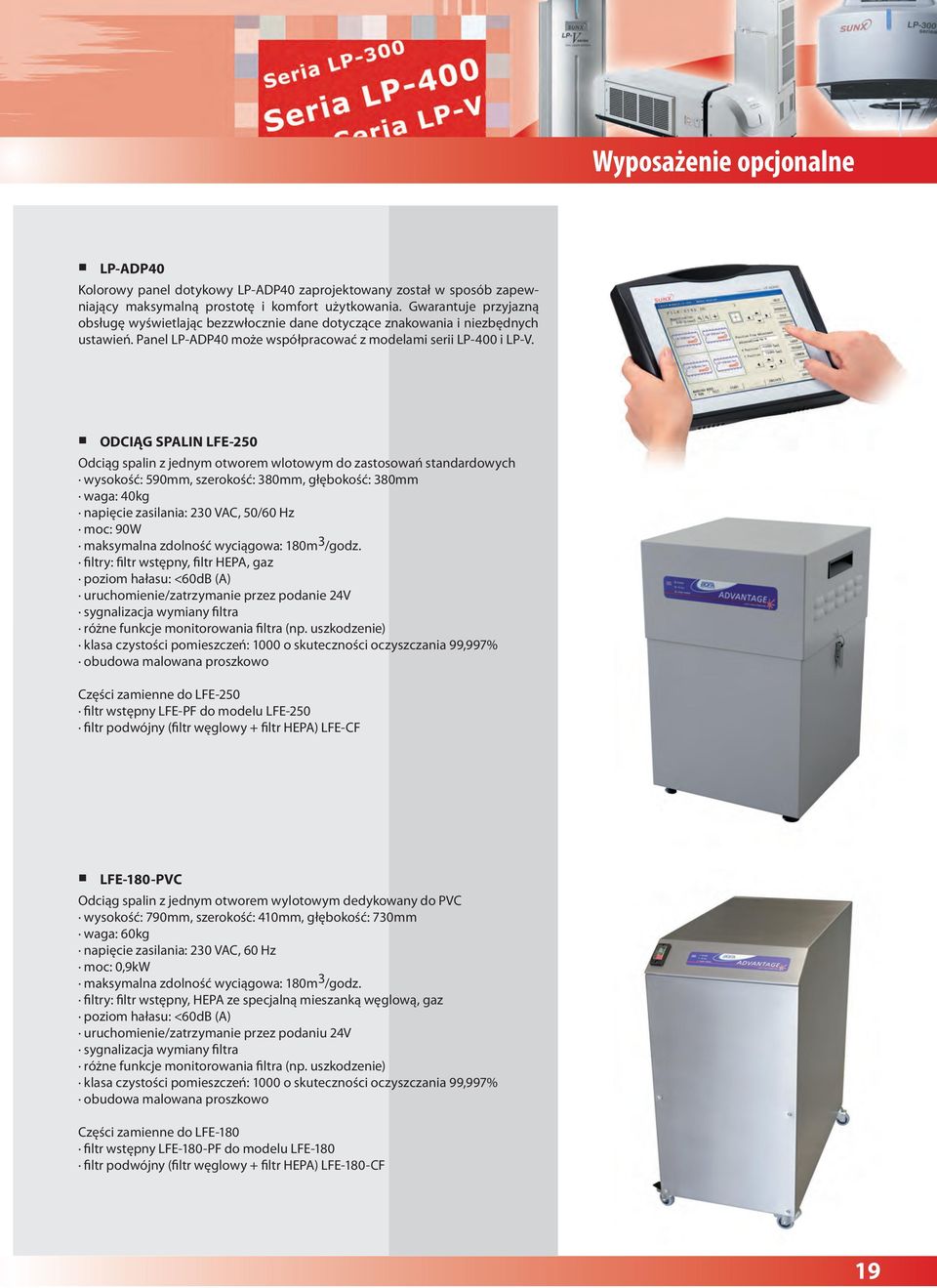

8 Wyposażenie opcjonalne LP-ADP40 Kolorowy panel dotykowy LP-ADP40 zaprojektowany został w sposób zapewniający maksymalną prostotę i komfort użytkowania. Gwarantuje przyjazną obsługę wyświetlając bezzwłocznie dane dotyczące znakowania i niezbędnych ustawień. Panel LP-ADP40 może współpracować z modelami serii LP-400 i LP-V. ODCIĄG SPALIN LFE-250 Odciąg spalin z jednym otworem wlotowym do zastosowań standardowych wysokość: 590mm, szerokość: 380mm, głębokość: 380mm waga: 40kg napięcie zasilania: 230 VAC, 50/60 Hz moc: 90W maksymalna zdolność wyciągowa: 180m 3 /godz. filtry: filtr wstępny, filtr HEPA, gaz poziom hałasu: <60dB (A) uruchomienie/zatrzymanie przez podanie 24V sygnalizacja wymiany filtra różne funkcje monitorowania filtra (np. uszkodzenie) klasa czystości pomieszczeń: 1000 o skuteczności oczyszczania 99,997% obudowa malowana proszkowo Części zamienne do LFE-250 filtr wstępny LFE-PF do modelu LFE-250 filtr podwójny (filtr węglowy + filtr HEPA) LFE-CF LFE-180-PVC Odciąg spalin z jednym otworem wylotowym dedykowany do PVC wysokość: 790mm, szerokość: 410mm, głębokość: 730mm waga: 60kg napięcie zasilania: 230 VAC, 60 Hz moc: 0,9kW maksymalna zdolność wyciągowa: 180m 3 /godz. filtry: filtr wstępny, HEPA ze specjalną mieszanką węglową, gaz poziom hałasu: <60dB (A) uruchomienie/zatrzymanie przez podaniu 24V sygnalizacja wymiany filtra różne funkcje monitorowania filtra (np. uszkodzenie) klasa czystości pomieszczeń: 1000 o skuteczności oczyszczania 99,997% obudowa malowana proszkowo Części zamienne do LFE-180 filtr wstępny LFE-180-PF do modelu LFE-180 filtr podwójny (filtr węglowy + filtr HEPA) LFE-180-CF 19
