1 Puszki instalacyjne przeciwpożarowe Ensto Vulcano Podtrzymanie działania w przypadku pożaru

2 Bo życie jest bezcenne Proponowane przez nas rozwiązania, mające na celu podtrzymywanie funkcjonalności urządzeń elektrycznych, dedykowane są do miejsc skupiających dużą liczbę osób, takich jak: lotniska, szpitale, instytucje państwowe, zakłady przemysłowe. Wysokiej jakości puszki instalacyjne przeciwpożarowe Ensto Vulcano zostały zaprojektowane do stosowania w instalacjach z podtrzymaniem funkcji podczas pożaru dzięki zachowaniu ciągłości obwodu. 2

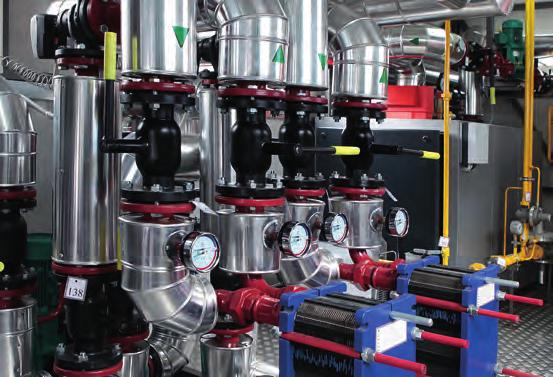

3 Szpitale Budynki komercyjne Podziemne systemy kolejowe Przemysł chemiczny Hotele i restauracje Lotniska 3

4 Wymagana ochrona przeciwpożarowa podtrzymanie funkcjonalności od 30 do 90 minut w przypadku wystąpienia pożaru Przepisy budowlane ściśle regulują wymagania dotyczące instalacji elektrycznych z funkcją podtrzymania dla obiektów budowlanych. Przepisy wymagają zapewnienia zasilania na określony czas, nawet podczas wystąpienia pożaru. Oświetlenie awaryjne, windy, czujniki i pochłaniacze dymu, klapy dymowe oraz systemy alarmowe muszą zachować sprawność podczas pożaru przez co najmniej 30, 60 lub 90 minut w zależności od stawianych im wymagań. Dzięki temu wszyscy uczestnicy zdarzenia mogą bezpiecznie opuścić budynek, a służby ratownicze są w stanie podjąć stosowne działania. Puszki łączeniowe do ochrony przeciwpożarowej muszą być zweryfikowane i zgodne z obowiązującą normą EN Obejmuje ona wymogi środowiskowe, na które składają się poszczególne parametry takie jak: wilgotność, ochrona przed pyłem, temperatura otoczenia, korozja, naprężenia działających sił oraz próby elektryczne. W celu spełnienia wymagań ochrony przeciwpożarowej instalacja elektryczna musi działać przez co najmniej 30, 60 lub 90 minut i być odporna na temperaturę do 1000 O C, zgodnie z normą DIN

5 Zadania podtrzymania funkcji: Podtrzymanie funkcji dla bezpieczeństwa ewakuacji oraz podjętych działań ratunkowych Podtrzymanie funkcji dla bezpieczeństwa i skutecznego prowadzenia działań gaśniczych 30 minut 90 minut W budynkach, gdzie należy szybko zadziałać podczas pożaru, utrzymywanie funkcji muszą gwarantować następujące systemy: System oświetlenia awaryjnego Windy współdziałające z systemem przeciwpożarowym System sygnalizacji pożarowej System przyzywowy oraz łączność dźwiękowa System usuwania dymu Znacznym wsparciem dla działań jednostek gaśniczych jest wyposażenie instalacji w systemy podtrzymania funkcjonalności urządzeń, nawet do 90 minut od momentu wybuchu pożaru. Systemy wspomagające to miedzy innymi: System wzrostu ciśnienia wody w instalacjach tryskaczowych, Systemy mechanicznego oddymiania System zapewniający działanie wind ewakuacyjnych 5

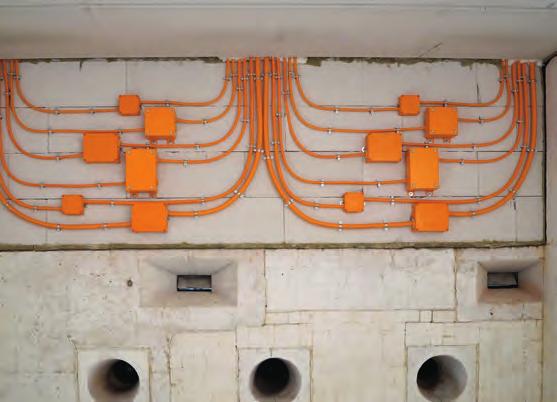

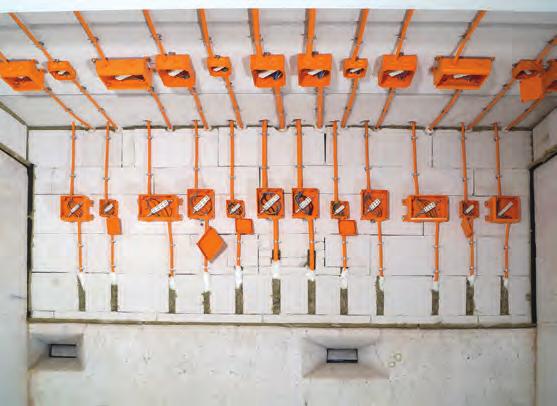

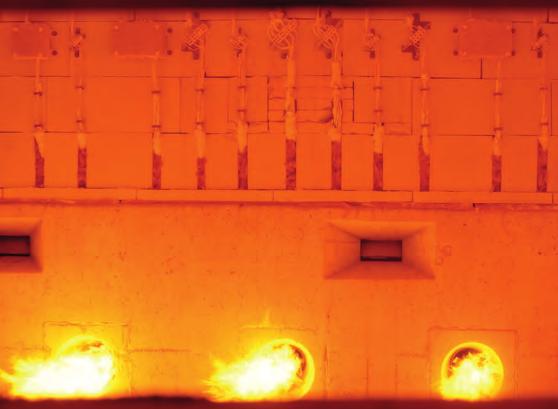

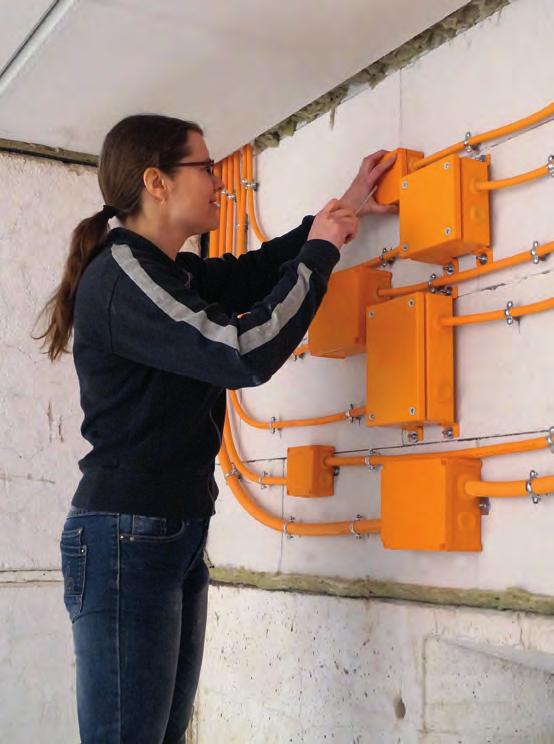

6 Test palności zgodny z normą DIN Celem testu palności jest potwierdzenie prawidłowego działania instalacji elektrycznej w sytuacji pożaru oraz upewnienie się, że urządzenia takie jak oświetlenie awaryjne czy systemy awaryjne działać będą wystarczająco długo, aby zorganizować ratunek. Niemiecka norma DIN określa, że kompletny system tras kablowych, akcesoriów oraz kabli musi być badany w komorze przez okres 30, 60 lub 90 minut, aż do osiągnięcia temperatury 1000 C. Przygotowanie do testu palności Kable i przewody łączy się za pomocą zacisków znajdujących się w puszkach łączeniowych. Następnie cały układ instaluje się na suficie i ścianie (pionowo i poziomo). Końcówki każdego kabla wyprowadza się osobno za ścianę komory spalania, a następnie podłącza do elektrycznego układu pomiarowego zasilanego z zewnętrznego źródła zasilania. Test palności Po zakończeniu budowy instalacji, komora spalania zostaje zamknięta i podpalona. W ciągu kilku minut temperatura otoczenia wzrasta zgodnie z krzywą temperaturową, według normy EN Obudowy wykonane z tworzywa topnieją w przeciągu kilku minut. Krótko po tym izolacja na kablach zaczyna się rozwarstwiać i pojedyncze żyły przewodów znajdujących się kablach zostają narażone na działanie ognia. Jednak zaciski ceramiczne nadal zapewniają ciągły przepływ prądu. 6

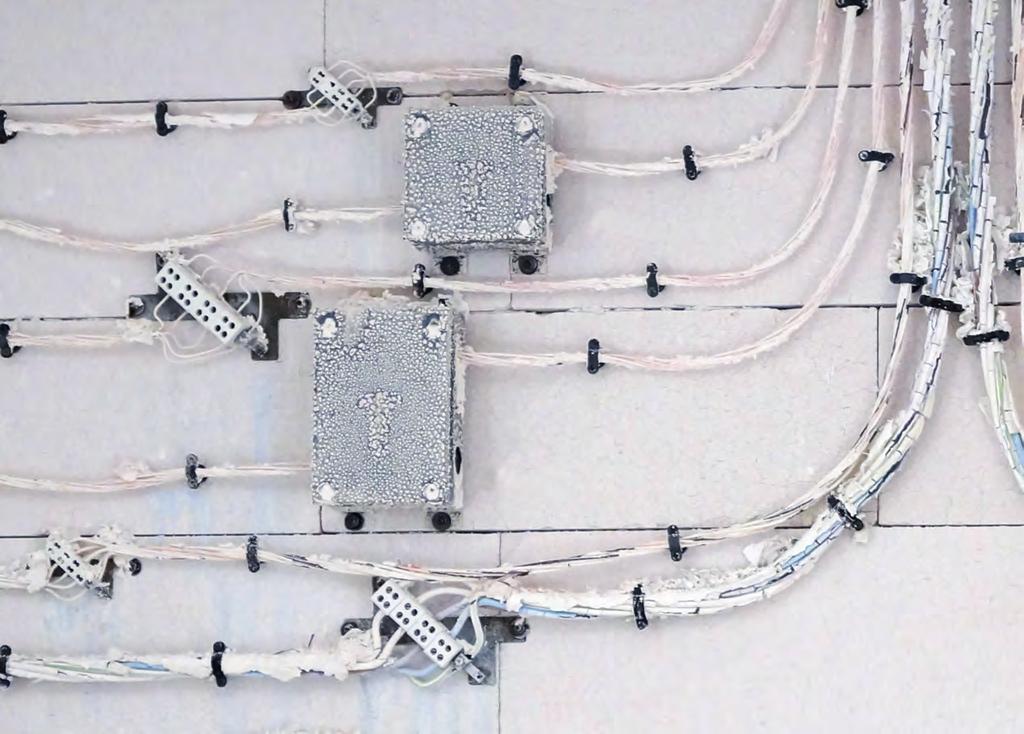

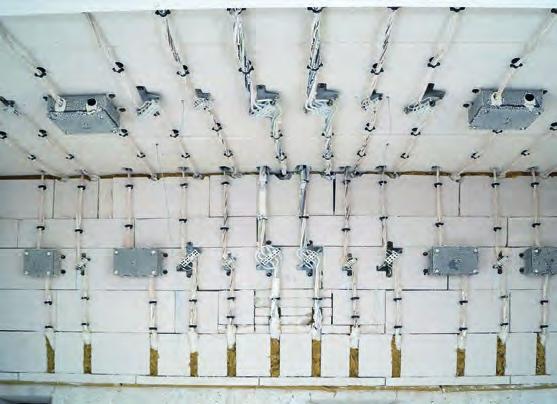

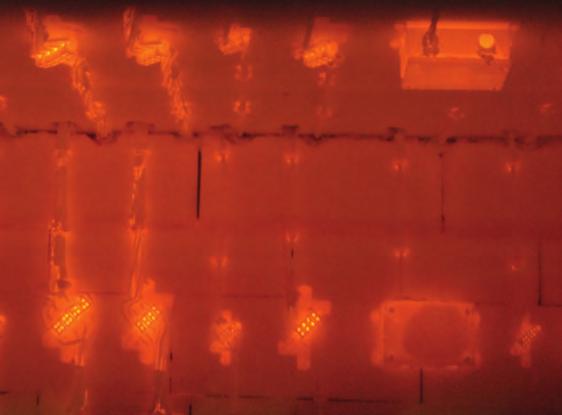

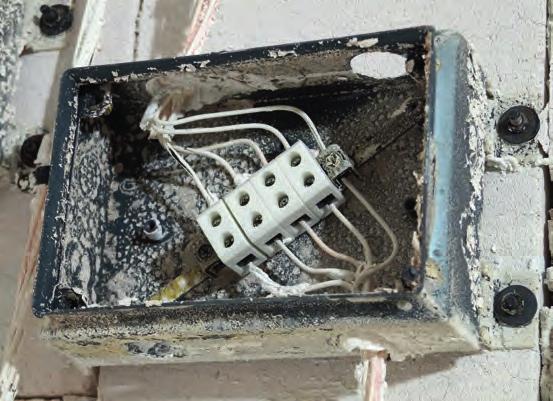

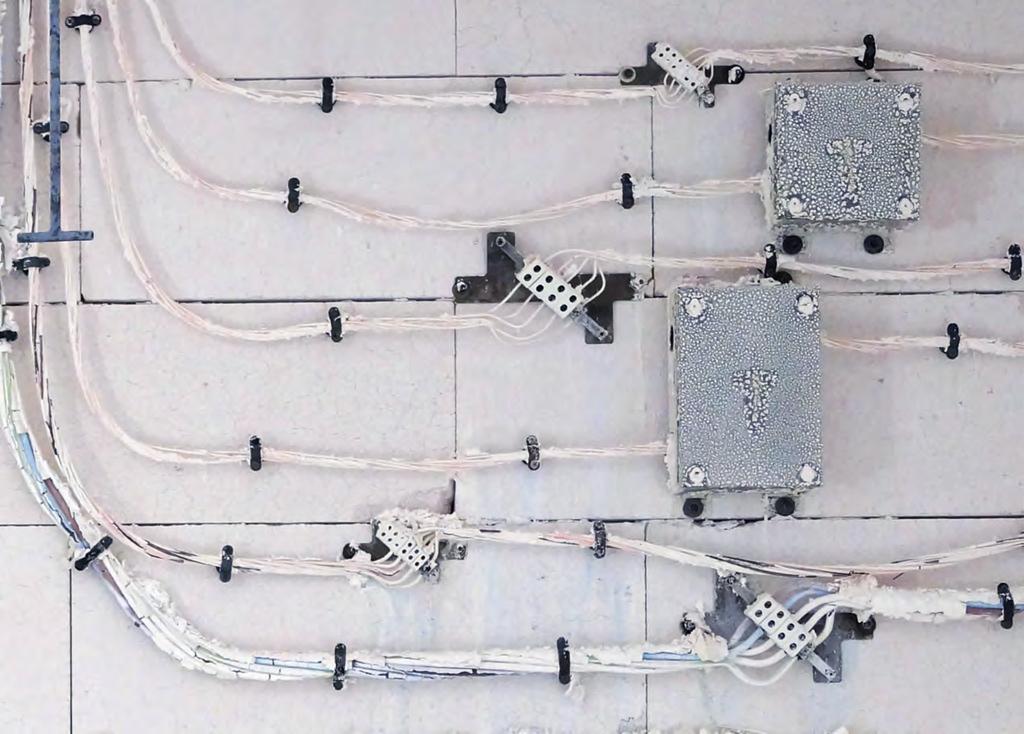

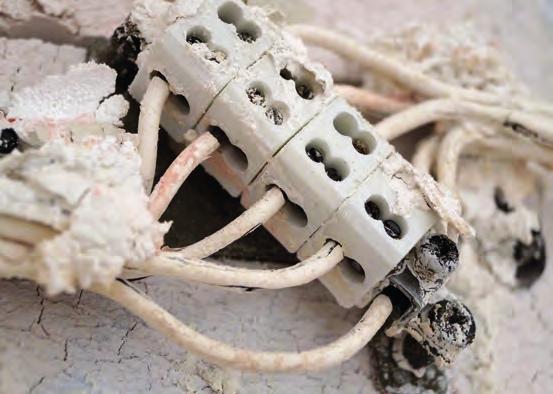

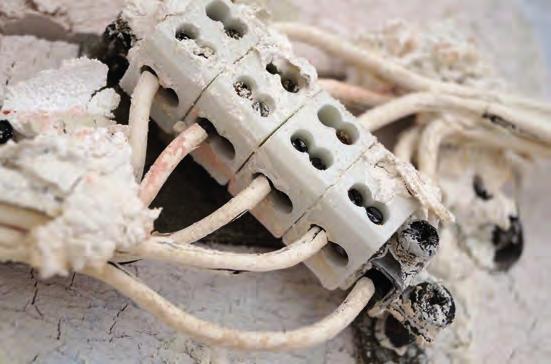

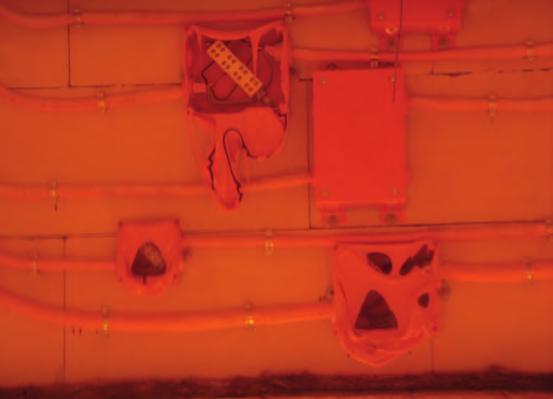

7 Próba trwa do 90 minut. Komory są zamknięte. Temperatura osiągnęła 1000 C. Po teście Zgodnie z normą DIN test uznaje się za pozytywnie zdany, jeśli przy próbie czasu 30, 60 lub 90 minut obwód elektryczny nie jest przerwany. Pomimo tego, że obudowa z tworzywa sztucznego uległa stopnieniu, prąd nadal płynie. Obudowa metalowe i zaciski ceramiczne pozostają w dobrym stanie. 7

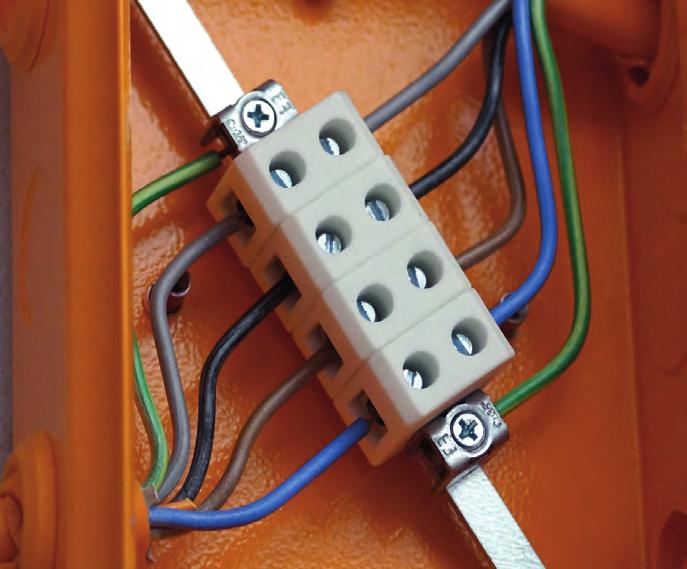

8 Korzyści wynikające z zastosowania rozwiązań Ensto Oferujemy wysokiej jakości puszki łączeniowe do ochrony przeciwpożarowej wykonane zarówno z tworzywa sztucznego jak i z metalu. Nasze rozwiązania dedykowane są dla środowisk przemysłowych wymagających niezawodnej funkcji podtrzymania. Oferta obejmuje puszki z tworzywa i metalu przeznaczone do systemów instalacyjnych wysoce odpornych na ogień. Produkujemy również zaciski ceramiczne odporne na wysokie temperatury. Oszczędność czasu łatwość montażu Fabrycznie zamontowane komponenty Listwa zaciskowa łatwa w montażu/demontażu Pokrywa zamykana za pomocą specjalnych szybkich śrub (quick lock) C Zaciski ceramiczne odporne na wysoką temperaturę Część przewodząca korpusu wykonana jest ze specjalnego stopu o bardzo wysokiej temperaturze topnienia Zaciski produkowane przez Ensto Zaciski rozdzielcze Ceramiczne zaciski rozdzielcze 1polowe (2u lub 4ro szczękowe) Elastyczność w przypadku instalacji wieloprzewodowej Łatwa rozbudowa instalacji dzięki zaciskom rozdzielczym (niewykorzystane pole zaciskowe może pozostać jako rezerwa do późniejszego wykorzystania) Kompaktowy rozmiar Zajmuje mało miejsca Idealnie nadaje się do każdego przekroju przewodu i rodzaju aplikacji 8

9 Zaprojektowane z dbałością o najmniejszy detal dla łatwej i szybkiej instalacji Szyna zacisku może być zdemontowana po poluzowaniu / odkręceniu śrub Linka łącząca pokrywę z podstawą Śruby pokrywy do szybkiego otwierania Ceramiczne zaciski rozdzielcze Opakowanie zawiera śruby do montażu Zaciski montowane fabrycznie Fabrycznie montowane wpusty Szeroki zakres przekrojów kabli Fabrycznie montowany uchwyt do montażu Stosując Ensto Vulcano: wszystko zamontowane fabrycznie Stosując inne rozwiązania: Zrób to sam 9

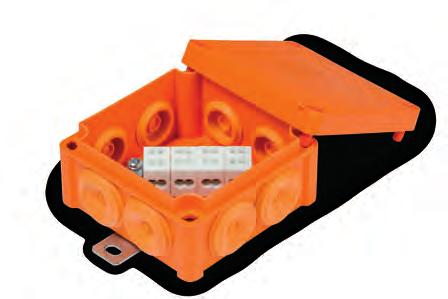

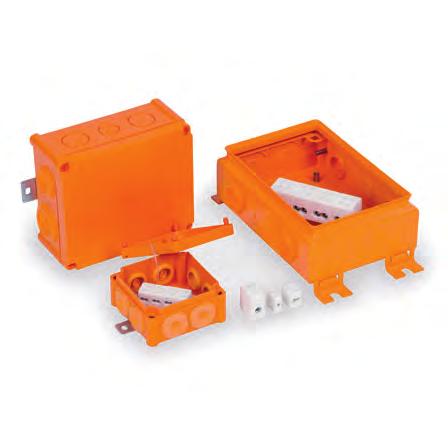

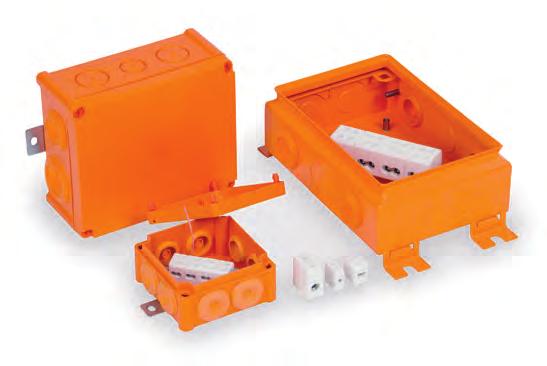

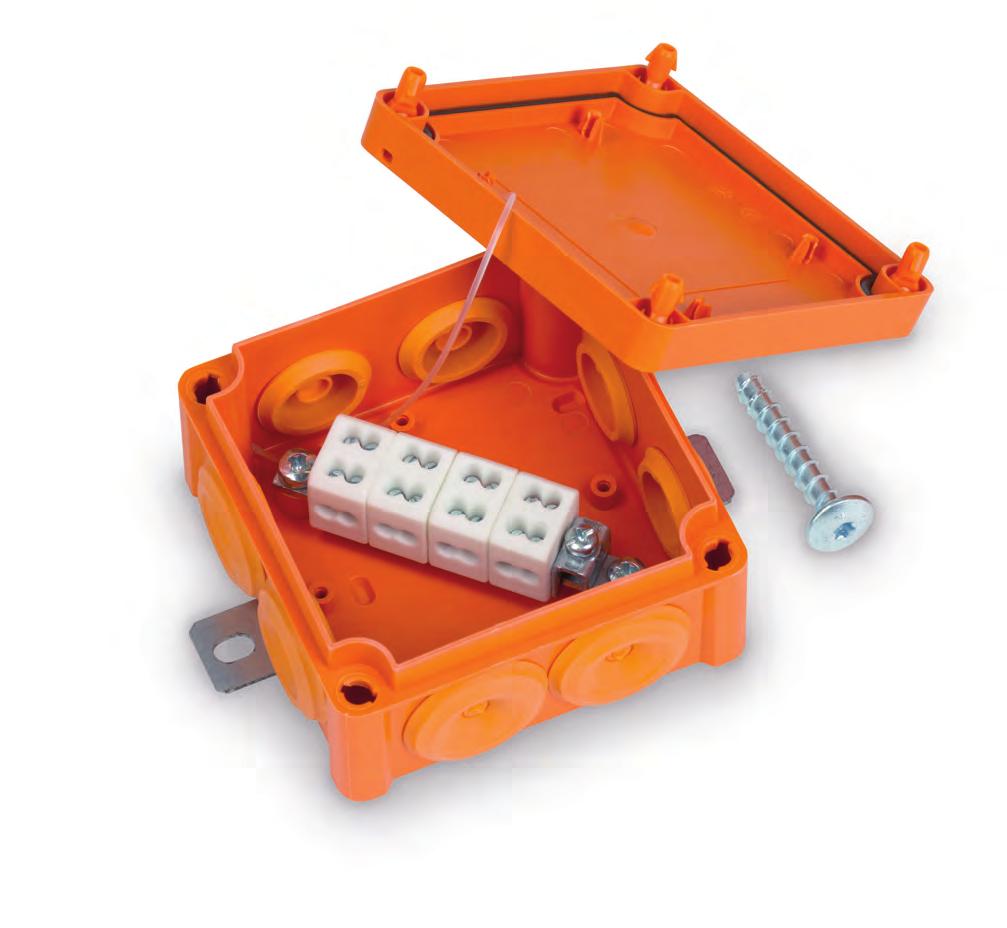

10 Puszki instalacyjne przeciwpożarowe Ensto Vulcano z tworzywa Puszki łączeniowe Ensto Vulcano produkowane są z bezhalogenowego tworzywa termoplastycznego. Wewnątrz zamontowane są zaciski ceramiczne przeznaczone do podtrzymania funkcji pracy E30/E60/ E90, zgodnie z DIN 4102 część 12. Stopień ochrony IP65. Puszki z tworzywa sztucznego w skrócie Wykonane z bezhalogenowego tworzywa termoplastycznego Kompaktowy rozmiar Dostępne w dwóch rozmiarach Fabrycznie montowane wpusty kablowe oraz uchwyty mocujące W komplecie znajdują się śruby montażowe Listwa zaciskowa łatwa w montażu/demontażu Pokrywa zamykana na szybko specjalne śruby Pokrywa i śruby pokrywy wyposażone w otwory do plombowania Pokrywa połączona linką z podstawą obudowy, aby zapobiec utracie pokrywy Dostępne z zaciskami pojedynczymi lub rozgałęźnymi Zawartość opakowania Podstawa obudowy Pokrywa obudowy Śruby pokrywy z opcją plombowania Linka łącząca podstawę z pokrywą Płyta mocująca Śruby do montażu Listwa zaciskowa Śruby do montażu listwy zaciskowej Zaciski ceramiczne Zacisk ochronny PE Wpusty gumowe Zgodność K 4 J Certyfikat CNBOPPIB nr 12/2017 na zgodność ze specyfikacją techniczną T /2016 wydanie 2 z dnia r. Normy Puszki do stałych instalacji elektrycznych EN :2005 domowych i podobnych EN :2006 Zaciski do przewodów miedzianych EN :2009 Osprzęt połączeniowy do użytku dom. EN :2004 Odporność ogniowa systemów kabli elek. DIN Informacja techniczna Stopień ochrony IP65 Zakres przekrojów Cu mm² Prąd znamionowy Napięcie znamionowe izolacji 750 V Temperatura otoczenia (min.) 25 C Temperatura otoczenia (max.) +40 C Temperatura otoczenia (24 h) +35 C Klasa ogniowa E30 E90 Materiał Obudowa Polipropylen Śruby Polwęglan Uszczelka PUR (poliuretan) Właściwości mechaniczne Wpusty kablowe Gumowe wpusty i przetłoczenia Kolor RL 2003 pomarańczowy Kod produktu Wielkość obudowy Przekrój (mm²) Liczba zacisków Liczba szczęk/ zacisk Przekrój zacisku do uziemień (mm²) Wpusty gumowe Przetłoczenia Wielkość opakowania (szt) Masa (kg) EN13 FPT1010PP x 100 x x M25 2 x M FPT1010PP x 100 x x M25 2 x M FPT1815PP x 150 x x M x M40 2 x M x M FPT1815PP x 150 x x M x M40 2 x M x M FPT1010PP46 FPT1010PP46.4 FPT1815PP416 FPT1815PP

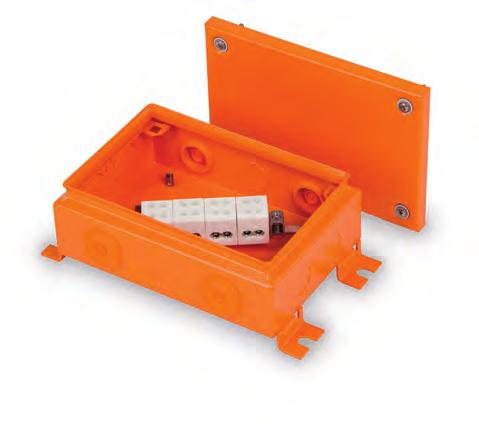

11 Puszki instalacyjne przeciwpożarowe Ensto Vulcano z metalu Puszki łączeniowe do ochrony przeciwpożarowej Ensto Vulcano produkowane z metalu wykonane są z blach stalowych malowanych. Spełniają stopień ochrony IP65 oraz posiadają odporność na udar IK09. Puszki wyposażone zostały w zaciski ceramiczne. Puszki z metalu w skrócie Dostępne w trzech rozmiarach Fabrycznie montowane wpusty kablowe oraz uchwyty mocujące Zawiera śruby do montażu naściennego/sufitowego Listwa zaciskowa łatwa w montażu/demontażu Dostępne z zaciskami pojedynczymi lub rozgałęźnymi Zawartość opakowania Podstawa obudowy Pokrywa obudowy Śruby pokrywy Śruby do montażu Listwa zaciskowa Śruby do montażu listwy zaciskowej Zaciski ceramiczne Zacisk ochronny PE Wpusty gumowe Zgodność K 4 J Normy Puszki do stałych instalacji elektrycznych EN :2005 domowych i podobnych EN :2006 Zaciski do przewodów miedzianych EN :2009 Osprzęt połączeniowy do użytku dom. EN :2004 Odporność ogniowa systemów kabli elek. DIN Informacja techniczna Stopień ochrony IP65 Odporność na udar mechaniczny IK09 Zakres przekrojów Cu mm² Prąd znamionowy Napięcie znamionowe izolacji 750 V Temperatura otoczenia (min.) 25 C Temperatura otoczenia (max.) +40 C Temperatura otoczenia (24 h) +35 C Klasa ogniowa E30 E90 Materiał Obudowa Stal malowana farb. poliest. Śruby Stal Uszczelka PUR (poliuretan) Właściwości mechaniczne Wpusty kablowe Kolor Gumowe wpusty i przetłoczenia RL 2003E pomarańczowy Kod produktu Wielkość obudowy Przekrój (mm²) Liczba zacisków Liczba szczęk/ zacisk Przekrój zacisku do uziemień (mm²) Wpusty gumowe Przetłoczenia Wielkość opakowania (szt) FPT1515FE x 150 x x M25 4 x M FPT1515FE x 150 x x M25 4 x M FPT2215FE x 150 x x M32 2 x M x M FPT2215FE x 150 x x M32 2 x M x M FPT2222FE x 220 x x M x M40 4 x M x M x M FPT2222FE x 220 x x M x M40 4 x M x M x M Masa (kg) EN13 FPT1515FE46 FPT1515FE46.4 FPT2215FE416 FPT2222FE

12 8 [0.3] 8 [0.3] Rysunki techniczne ID Description ppr. Wymiary w mm [calach] B Updated dimensions FPT1010PP TK FPT1010PP [2] 53.5 [2.1] 91 [3.6] (inside) 70 [2.8] 50 [2] 3 [0.1] 70 [2.8] 91 [3.6] (inside) 80.3 [3.2] 3 [0.1] 70 [2.8] 91 [3.6] (inside) ID 119 [4.7] 135 [5.3] Description ppr. FPT1815PP416 FPT1815PP [3.1] 81.5 [3.2] 79.5 [3.1] 81.5 [3.2] 52 [2] 53.5 [2.1] 91 [3.6] (inside) 70 [2.8] 50 [2] 80.3 [3.2] ID 119 [4.7] 135 [5.3] Description ppr model FPT1010PP46.PRT drawing PR_FPT1010PP.DRWING 8 [0.3] [6.5] (inside) 140 [5.5] 130 [5.1] 120 [4.7] 60 [2.4] 3 [0.1] 80 [3.2] 118 [4.6] [5.5] (inside) Dimensions in mm [inches] Material: PP Color: RL2003 Weight (kg): Ensto Finland Oy Ensto Industrial Solutions Scale 1:2 Checked Ctrl Ku 100x100mm, PP, 4xKR6 Replaces: Replaced: Drw No: Ref: Code: Sheet No: B FPT1010PP46 8 [0.3] [6.5] (inside) 140 [5.5] 130 [5.1] 120 [4.7] 60 [2.4] 3 [0.1] 80 [3.2] 118 [4.6] [5.5] (inside) ID 175 [6.9] 189 [7.4] 205 [8.1] Description ppr. ID 175 [6.9] 189 [7.4] 205 [8.1] Description ppr FPT1515FE46 FPT1515FE46.4 model FPT1815PP416.PRT drawing PR_FPT1815PP.DRWING 130 [5.1] 130 [5.1] Material: PP 1:3 Color: RL2003 Weight (kg): Ensto Finland Oy Ensto Industrial Solutions Scale 1:3 Checked Ctrl [5.2] 179 [7] 196 [7.7] 95 [3.7] 80 [3.2] 175x150mm, PP, 4xKR Ku Dimensions in mm [inches] 1:3 130 [5.1] 95 [3.7] Replaces: 80 [3.2] Replaced: Drw No: Ref: Code: Sheet No: model FPT1815PP416_4.PRT drawing PR_FPT1815PP.DRWING 130 [5.1] [5.2] 179 [7] 196 [7.7] Dimensions in mm [inches] Material: PP Color: RL2003 Weight (kg): Ensto Finland Oy Ensto Industrial Solutions Scale 1:3 FPT1815PP416 Checked Ctrl 175x150mm, PP, 4xKR Ku Replaces: Replaced: Drw No: Ref: Code: FPT1815PP416_4 Sheet No: 11 [0.4] 11 [0.4] 12 model FPT1515FE46.PRT drawing PROCUS_FPT1515FE.DRWING Dimensions in mm [inches] Material: Mild steel, polyester painted Color: RL2003 Weight (kg): Replaces: Replaced: Ensto Finland Oy 150x150mm, Fe, 4xKR6 Ensto Industrial Solutions Drw No: Scale Ref: FPT 1:3 Code: FPT1515FE46 Checked Ctrl Sheet No: odel FPT1515FE46_4.PRT rawing PROCUS_FPT1515FE.DRWING Dimensions in mm [inches] Material: Mild steel, polyester painted Color: RL2003 Weight (kg): Replaces: Ensto Finland Oy 150x150mm, Fe, 4xKR6.4 Replaced: Ensto Industrial Solutions Drw No: Scale FPT 1:3 Ref: FPT1515FE46_4 Code: Checked Ctrl Sheet No:

13 Rysunki techniczne ID Description ppr Wymiary w mm [calach] FPT2215FE416 FPT2215FE [3.7] 80 [3.2] 95 [3.7] 80 [3.2] 220 [8.7] 200 [7.9] 220 [8.7] 200 [7.9] ID 11 [0.4] 185 [7.3] Description 130 [5.1] ppr. ID 11 [0.4] 185 [7.3] Description 130 [5.1] ppr. 249 [9.8] 266 [10.5] B Dimensions updated 249 [9.8] 266 [10.5] TK FTP2222FE416 model FPT2215FE416.PRT drawing PROCUS_FPT2215FE.DRWING 115 [4.5] Dimensions in mm [inches] Material: Mild steel, polyester painted Color: RL2003 Weight (kg): Replaces: Replaced: Ensto Finland Oy 220x150mm, Fe, 4xKR16 Ensto Industrial Solutions Drw No: Scale Ref: FPT 1:4 Code: FPT2215FE416 Checked Ctrl Sheet No: FTP2222FE [8.7] 200 [7.9] 11 [0.4] 230 [9.1] 170 [6.7] 200 [7.9] 220 [8.7] 115 [4.5] 220 [8.7] 200 [7.9] 11 [0.4] 230 [9.1] 170 [6.7] 200 [7.9] 220 [8.7] 249 [9.8] 266 [10.5] 249 [9.8] 266 [10.5] model FPT2222FE416.PRT drawing PROCUS_FPT2222FE.DRWING Dimensions in mm [inches] Material: Mild steel, polyester painted Color: RL2003 Weight (kg): Replaces: Ensto Finland Oy 220x220mm, Fe, 4xKR16 Replaced: Ensto Industrial Solutions Drw No: Scale FPT 1:4 Ref: FPT2222FE416 Code: Checked Ctrl Sheet No: model FPT2222FE416_4.PRT drawing PROCUS_FPT2222FE.DRWING Dimensions in mm [inches] Material: Mild steel, polyester painted Color: RL2003 Weight (kg): Replaces: Ensto Finland Oy 220x220mm, Fe, 4xKR16.4 Replaced: B Ensto Industrial Solutions Drw No: Scale FPT 1:4 Ref: FPT2222FE416_4 Code: Checked Ctrl Sheet No: 13

14 Ensto Vulcano Działają w pożarze Włóż je w ogień. Wciąż będą działać. Jeżeli w miejscu publicznym wybuchnie pożar, najważniejszym zadaniem jest ewakuacja wszystkich znajdujących się tam osób w bezpieczne miejsce. Pacjenci są transportowani ze szpitali, pasażerowie zostają wyprowadzeni z lotnisk, a zakłady przemysłowe ewakuują swoich pracowników. Dzięki Ensto Vulcano, jednym z najbardziej wytrzymałych puszek przeciwpożarowych przeznaczonych do instalacji odpornych na ogień, służby ratownicze zyskują cenny czas na ewakuację osób z miejsc niebezpiecznych. Ensto Vulcano zapewniają nawet 90 minut działania instalacji elektrycznej, systemów oświetlenia awaryjnego i instalacji tryskaczowych, w którym to czasie można ocalić wiele istnień ludzkich. Wykorzystując swoje wieloletnie doświadczenie w produkcji obudów do wymagających środowisk, Ensto zaoferowało nowe możliwości projektowania z gwarancją, że budynki spełnią wszystkie wymagania i standardy przeciwpożarowe oraz że będą tak bezpieczne, jak to tylko możliwe. Działają w temperaturze powyżej 1000 stopni Ensto Vulcano zaprojektowane zostały do stosowania w instalacjach z podtrzymaniem funkcji podczas pożaru dzięki zachowaniu ciągłości obwodu. Potrzebowaliśmy wytrzymałego produktu, spełniającego wymagania bezpieczeństwa pożarowego mówi Riitta Seeck, Ensto Product Manager. Ensto jest jedynym producentem tego typu rozwiązań w krajach nordyckich. Zaciski ceramiczne zastosowane w Ensto Vulcano są tak wytrzymałe, że mogą być ponownie użyte nawet po umieszczeniu w ogniu o temperaturze 1000 stopni Celsjusza. Po osiągnięciu takiej temperatury obudowy z tworzywa roztapiają się, ale wykonane ze specjalnego stopu i umieszczone w ceramicznym korpusie zaciski Ensto, zachowują swój kształt i w dalszym ciągu działają. Produkt spełnia niemiecki standard DIN utrzymując przepływ prądu w czasie do 90 minut, dzięki czemu systemy np. oświetlenia awaryjnego czy instalacji tryskaczowej działają bez zakłóceń. Jeszcze szybsza instalacja Vulcano wyznacza również nowe standardy w zakresie instalacji. Zwykle mówi Seeck, tego typu produkty dostarczane są jak klocki, wszystkie części wrzucone są po prostu do jednego worka. Z kolei zaciski Ensto Vulcano są już zamontowane w puszkach, a jedynymi oddzielnymi elementami są śruby. Zaciski rozdzielcze to kolejne ułatwienie podczas instalacji. Na każde 1 gniazdo przewodu dochodzącego przypadają 3 gniazda przewodów odchodzących. Eliminuje to konieczność wsuwania wielu przewodów pod jedną śrubę, wyjaśnia Seeck. Bo życie jest bezcenne Dzięki Ensto Vulcano wiele osób może czuć się bezpiecznie w miejscach, gdzie poprawne działanie systemów chroniących życie ma niebagatelne znaczenie, bo przecież życie ludzkie jest bezcenne. utor: Scott Diel 14

15 Nota prawna Wszelkie informacje zawarte w tym katalogu, zamieszczone zostały zgodnie z najlepszą wiedzą Ensto; są rzetelne i prawdziwe. Zastrzegamy sobie prawo do zmian w specyfikacjach, materiałach i metodach produkcji, bez wcześniejszego powiadomienia. Należy mieć świadomość, że klient samodzielnie określa parametry i przydatność każdego produktu do indywidualnych potrzeb. Ensto nie odpowiada za niewłaściwe stosowanie swoich produktów. Odpowiedzialność Ensto w zakresie produktów opisano w Ensto Common Sales Conditions ( Wyroby Ensto mogą być instalowane tylko przez osoby kompetentne, posiadające odpowiednią wiedzę. Ensto nie odpowiada za działania dystrybutorów, niewłaściwe zastosowanie swoich produktów, błędne zainstalowanie lub ignorowanie zasad bezpieczeństwa i przepisów krajowych. Copyright Ensto Oy 2017, Ensto Fotografia: Teemu Paappanen, burn show
