1 POLITECHNIKA RZESZOWSKA Roboty Mobilne Sterowanie robotem Pioneer Bogusław Rymut

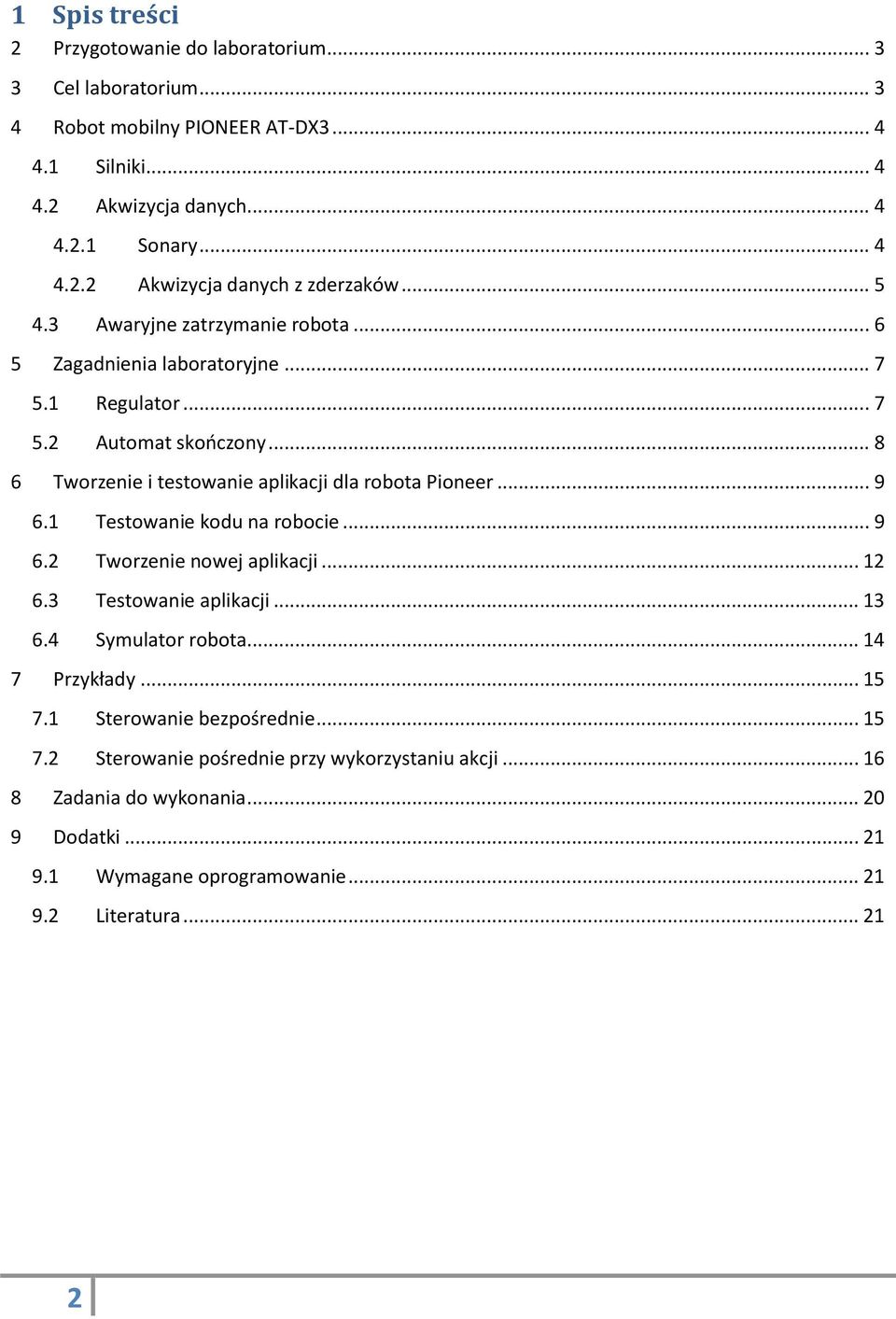

2 1 Spis treści 2 Przygotowanie do laboratorium Cel laboratorium Robot mobilny PIONEER AT-DX Silniki Akwizycja danych Sonary Akwizycja danych z zderzaków Awaryjne zatrzymanie robota Zagadnienia laboratoryjne Regulator Automat skończony Tworzenie i testowanie aplikacji dla robota Pioneer Testowanie kodu na robocie Tworzenie nowej aplikacji Testowanie aplikacji Symulator robota Przykłady Sterowanie bezpośrednie Sterowanie pośrednie przy wykorzystaniu akcji Zadania do wykonania Dodatki Wymagane oprogramowanie Literatura

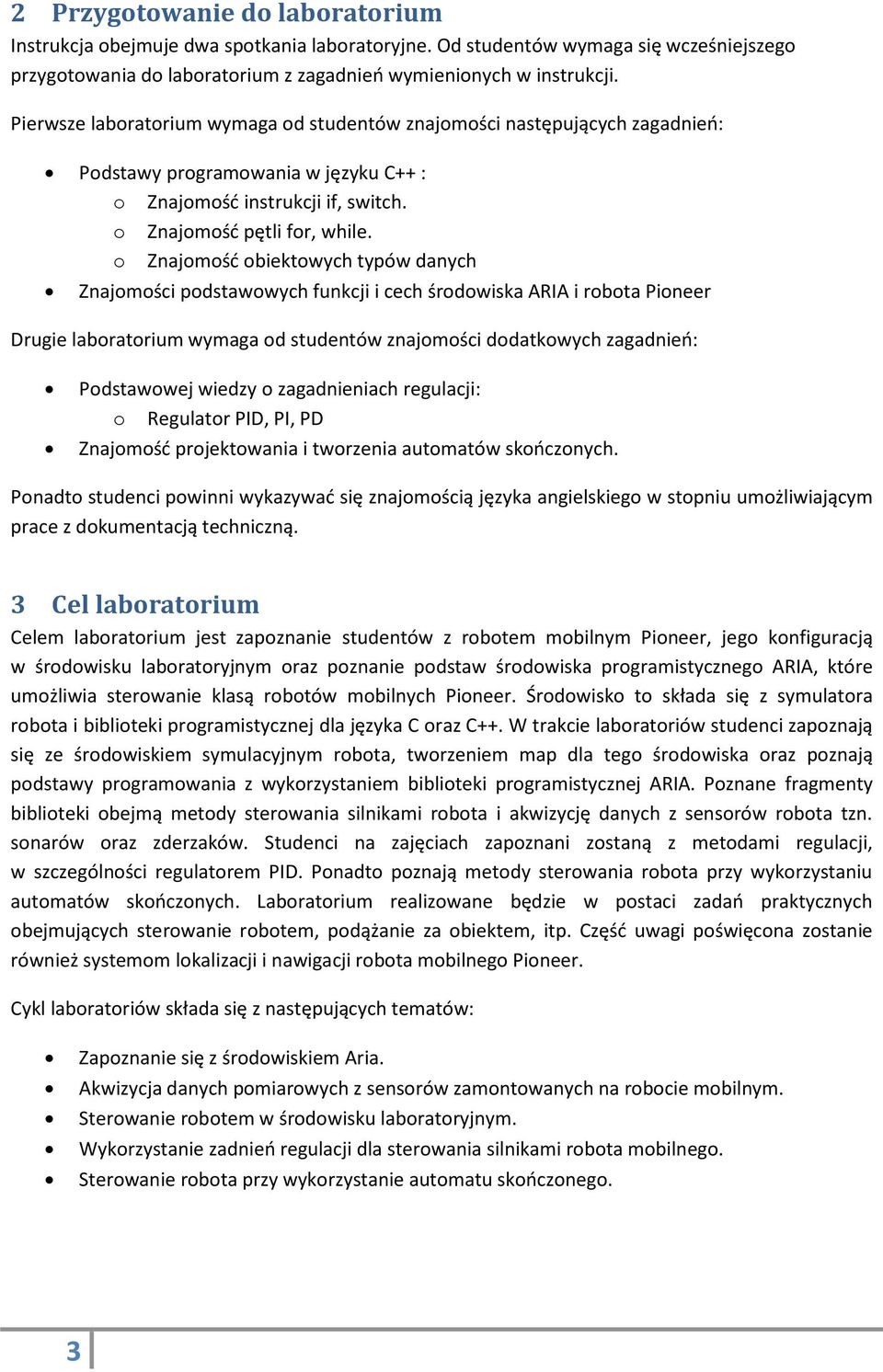

3 2 Przygotowanie do laboratorium Instrukcja obejmuje dwa spotkania laboratoryjne. Od studentów wymaga się wcześniejszego przygotowania do laboratorium z zagadnień wymienionych w instrukcji. Pierwsze laboratorium wymaga od studentów znajomości następujących zagadnień: Podstawy programowania w języku C++ : o Znajomość instrukcji if, switch. o Znajomość pętli for, while. o Znajomość obiektowych typów danych Znajomości podstawowych funkcji i cech środowiska ARIA i robota Pioneer Drugie laboratorium wymaga od studentów znajomości dodatkowych zagadnień: Podstawowej wiedzy o zagadnieniach regulacji: o Regulator PID, PI, PD Znajomość projektowania i tworzenia automatów skończonych. Ponadto studenci powinni wykazywać się znajomością języka angielskiego w stopniu umożliwiającym prace z dokumentacją techniczną. 3 Cel laboratorium Celem laboratorium jest zapoznanie studentów z robotem mobilnym Pioneer, jego konfiguracją w środowisku laboratoryjnym oraz poznanie podstaw środowiska programistycznego ARIA, które umożliwia sterowanie klasą robotów mobilnych Pioneer. Środowisko to składa się z symulatora robota i biblioteki programistycznej dla języka C oraz C++. W trakcie laboratoriów studenci zapoznają się ze środowiskiem symulacyjnym robota, tworzeniem map dla tego środowiska oraz poznają podstawy programowania z wykorzystaniem biblioteki programistycznej ARIA. Poznane fragmenty biblioteki obejmą metody sterowania silnikami robota i akwizycję danych z sensorów robota tzn. sonarów oraz zderzaków. Studenci na zajęciach zapoznani zostaną z metodami regulacji, w szczególności regulatorem PID. Ponadto poznają metody sterowania robota przy wykorzystaniu automatów skończonych. Laboratorium realizowane będzie w postaci zadań praktycznych obejmujących sterowanie robotem, podążanie za obiektem, itp. Część uwagi poświęcona zostanie również systemom lokalizacji i nawigacji robota mobilnego Pioneer. Cykl laboratoriów składa się z następujących tematów: Zapoznanie się z środowiskiem Aria. Akwizycja danych pomiarowych z sensorów zamontowanych na robocie mobilnym. Sterowanie robotem w środowisku laboratoryjnym. Wykorzystanie zadnień regulacji dla sterowania silnikami robota mobilnego. Sterowanie robota przy wykorzystanie automatu skończonego. 3

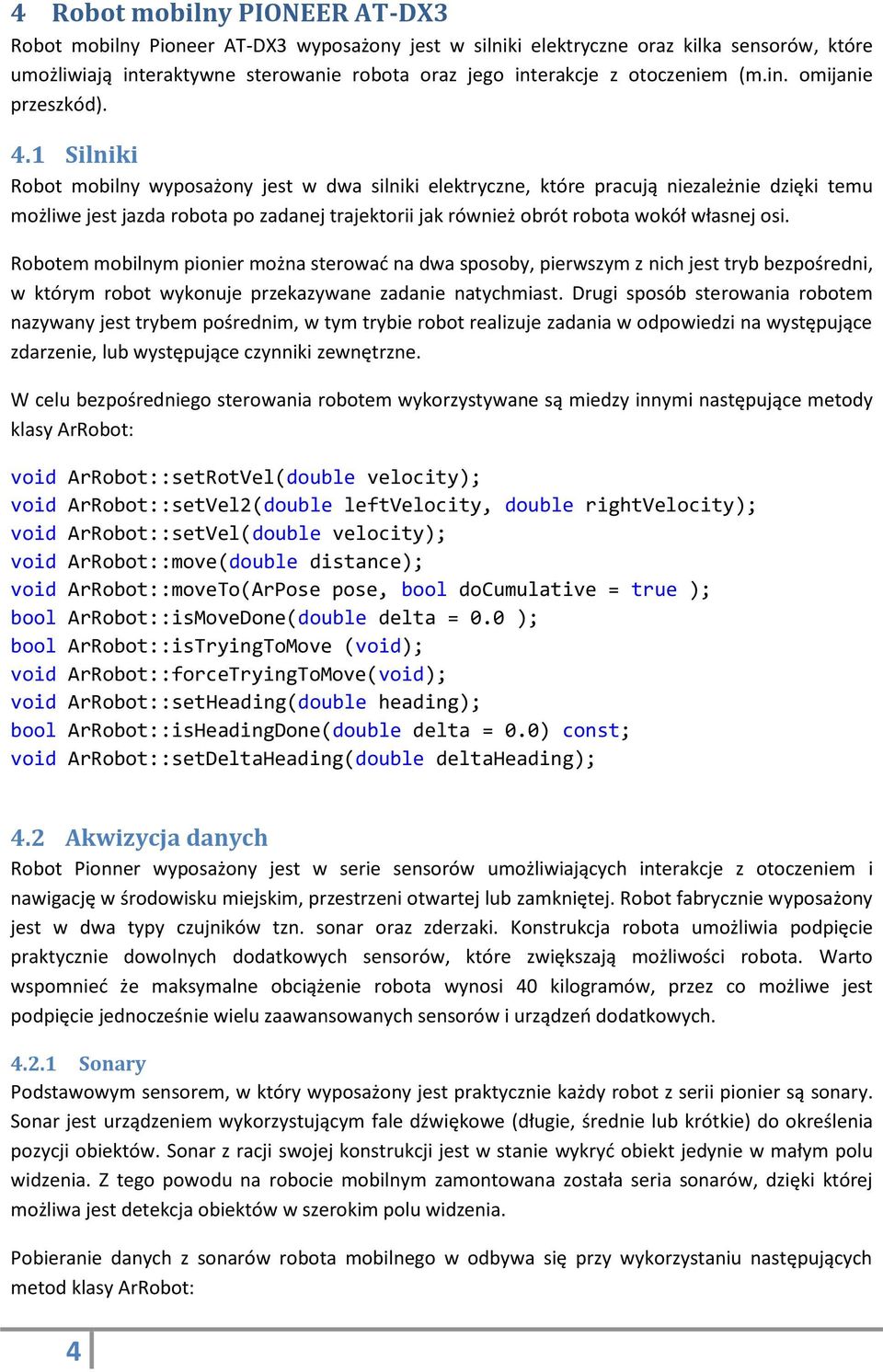

4 4 Robot mobilny PIONEER AT-DX3 Robot mobilny Pioneer AT-DX3 wyposażony jest w silniki elektryczne oraz kilka sensorów, które umożliwiają interaktywne sterowanie robota oraz jego interakcje z otoczeniem (m.in. omijanie przeszkód). 4.1 Silniki Robot mobilny wyposażony jest w dwa silniki elektryczne, które pracują niezależnie dzięki temu możliwe jest jazda robota po zadanej trajektorii jak również obrót robota wokół własnej osi. Robotem mobilnym pionier można sterować na dwa sposoby, pierwszym z nich jest tryb bezpośredni, w którym robot wykonuje przekazywane zadanie natychmiast. Drugi sposób sterowania robotem nazywany jest trybem pośrednim, w tym trybie robot realizuje zadania w odpowiedzi na występujące zdarzenie, lub występujące czynniki zewnętrzne. W celu bezpośredniego sterowania robotem wykorzystywane są miedzy innymi następujące metody klasy ArRobot: void ArRobot::setRotVel(double velocity); void ArRobot::setVel2(double leftvelocity, double rightvelocity); void ArRobot::setVel(double velocity); void ArRobot::move(double distance); void ArRobot::moveTo(ArPose pose, bool documulative = true ); bool ArRobot::isMoveDone(double delta = 0.0 ); bool ArRobot::isTryingToMove (void); void ArRobot::forceTryingToMove(void); void ArRobot::setHeading(double heading); bool ArRobot::isHeadingDone(double delta = 0.0) const; void ArRobot::setDeltaHeading(double deltaheading); 4.2 Akwizycja danych Robot Pionner wyposażony jest w serie sensorów umożliwiających interakcje z otoczeniem i nawigację w środowisku miejskim, przestrzeni otwartej lub zamkniętej. Robot fabrycznie wyposażony jest w dwa typy czujników tzn. sonar oraz zderzaki. Konstrukcja robota umożliwia podpięcie praktycznie dowolnych dodatkowych sensorów, które zwiększają możliwości robota. Warto wspomnieć że maksymalne obciążenie robota wynosi 40 kilogramów, przez co możliwe jest podpięcie jednocześnie wielu zaawansowanych sensorów i urządzeń dodatkowych Sonary Podstawowym sensorem, w który wyposażony jest praktycznie każdy robot z serii pionier są sonary. Sonar jest urządzeniem wykorzystującym fale dźwiękowe (długie, średnie lub krótkie) do określenia pozycji obiektów. Sonar z racji swojej konstrukcji jest w stanie wykryć obiekt jedynie w małym polu widzenia. Z tego powodu na robocie mobilnym zamontowana została seria sonarów, dzięki której możliwa jest detekcja obiektów w szerokim polu widzenia. Pobieranie danych z sonarów robota mobilnego w odbywa się przy wykorzystaniu następujących metod klasy ArRobot: 4

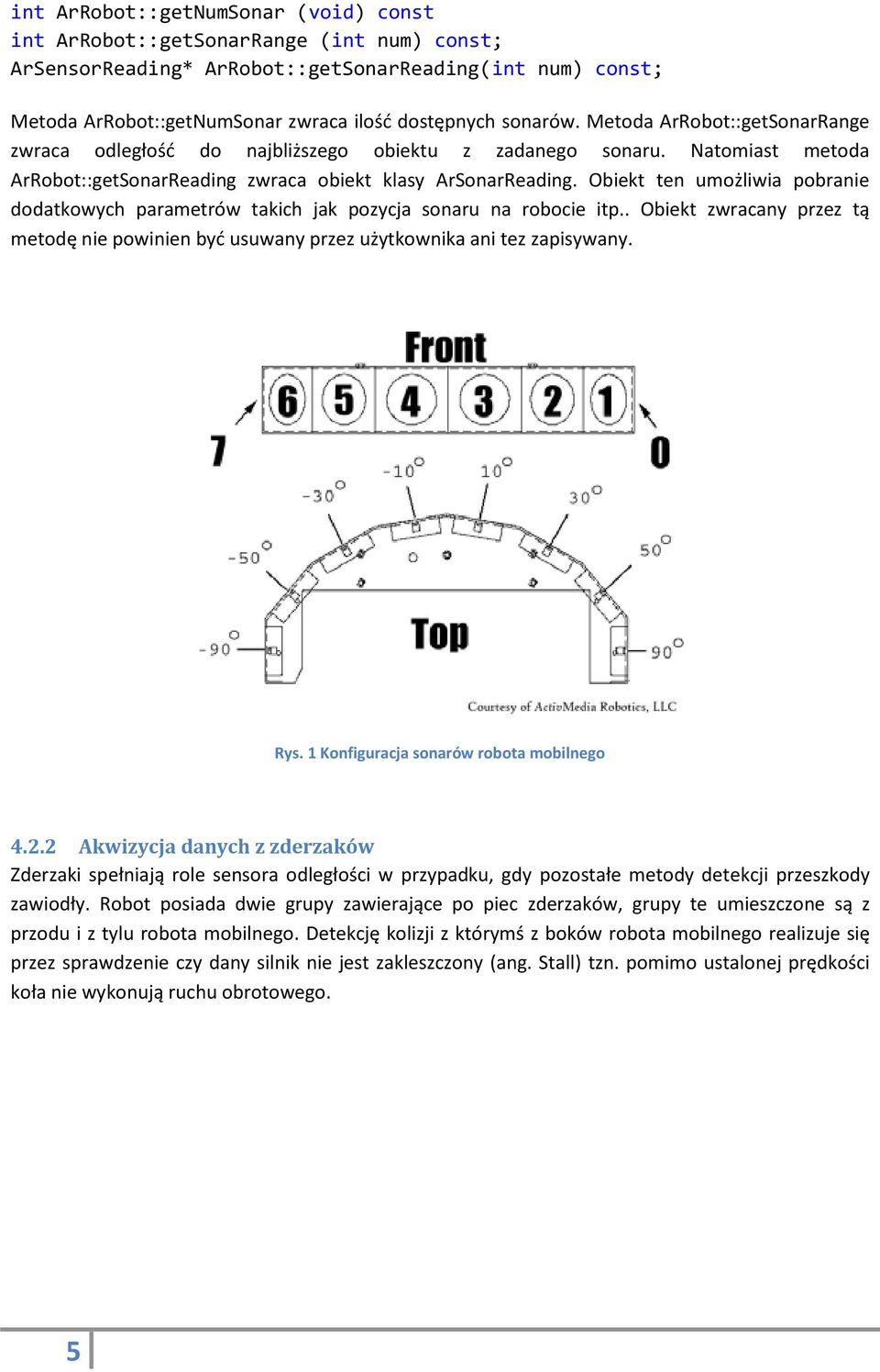

5 int ArRobot::getNumSonar (void) const int ArRobot::getSonarRange (int num) const; ArSensorReading* ArRobot::getSonarReading(int num) const; Metoda ArRobot::getNumSonar zwraca ilość dostępnych sonarów. Metoda ArRobot::getSonarRange zwraca odległość do najbliższego obiektu z zadanego sonaru. Natomiast metoda ArRobot::getSonarReading zwraca obiekt klasy ArSonarReading. Obiekt ten umożliwia pobranie dodatkowych parametrów takich jak pozycja sonaru na robocie itp.. Obiekt zwracany przez tą metodę nie powinien być usuwany przez użytkownika ani tez zapisywany. Rys. 1 Konfiguracja sonarów robota mobilnego Akwizycja danych z zderzaków Zderzaki spełniają role sensora odległości w przypadku, gdy pozostałe metody detekcji przeszkody zawiodły. Robot posiada dwie grupy zawierające po piec zderzaków, grupy te umieszczone są z przodu i z tylu robota mobilnego. Detekcję kolizji z którymś z boków robota mobilnego realizuje się przez sprawdzenie czy dany silnik nie jest zakleszczony (ang. Stall) tzn. pomimo ustalonej prędkości koła nie wykonują ruchu obrotowego. 5

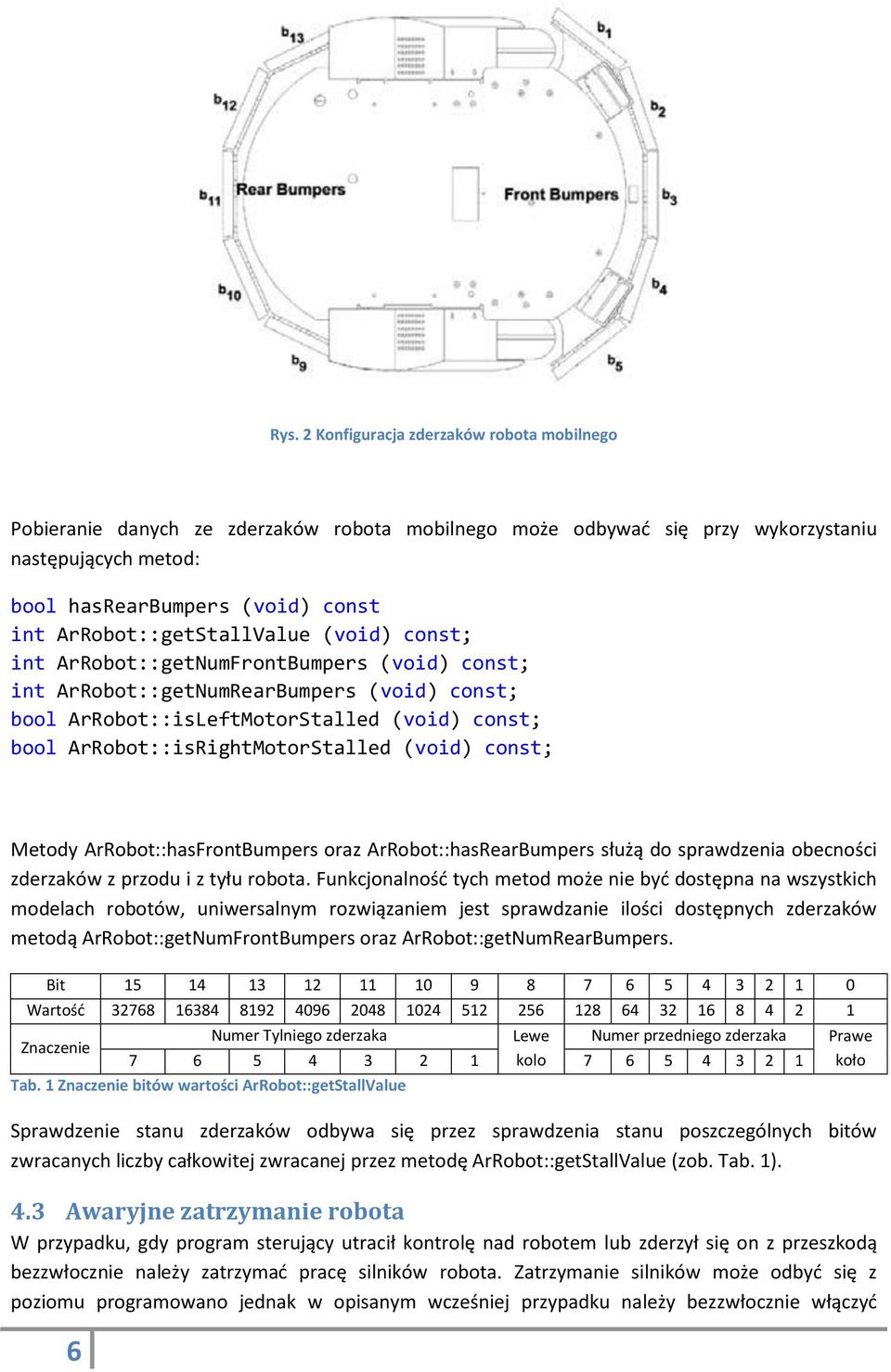

6 Rys. 2 Konfiguracja zderzaków robota mobilnego Pobieranie danych ze zderzaków robota mobilnego może odbywać się przy wykorzystaniu następujących metod: bool hasrearbumpers (void) const int ArRobot::getStallValue (void) const; int ArRobot::getNumFrontBumpers (void) const; int ArRobot::getNumRearBumpers (void) const; bool ArRobot::isLeftMotorStalled (void) const; bool ArRobot::isRightMotorStalled (void) const; Metody ArRobot::hasFrontBumpers oraz ArRobot::hasRearBumpers służą do sprawdzenia obecności zderzaków z przodu i z tyłu robota. Funkcjonalność tych metod może nie być dostępna na wszystkich modelach robotów, uniwersalnym rozwiązaniem jest sprawdzanie ilości dostępnych zderzaków metodą ArRobot::getNumFrontBumpers oraz ArRobot::getNumRearBumpers. Bit Wartość Numer Tylniego zderzaka Lewe Numer przedniego zderzaka Prawe Znaczenie kolo koło Tab. 1 Znaczenie bitów wartości ArRobot::getStallValue Sprawdzenie stanu zderzaków odbywa się przez sprawdzenia stanu poszczególnych bitów zwracanych liczby całkowitej zwracanej przez metodę ArRobot::getStallValue (zob. Tab. 1). 4.3 Awaryjne zatrzymanie robota W przypadku, gdy program sterujący utracił kontrolę nad robotem lub zderzył się on z przeszkodą bezzwłocznie należy zatrzymać pracę silników robota. Zatrzymanie silników może odbyć się z poziomu programowano jednak w opisanym wcześniej przypadku należy bezzwłocznie włączyć 6

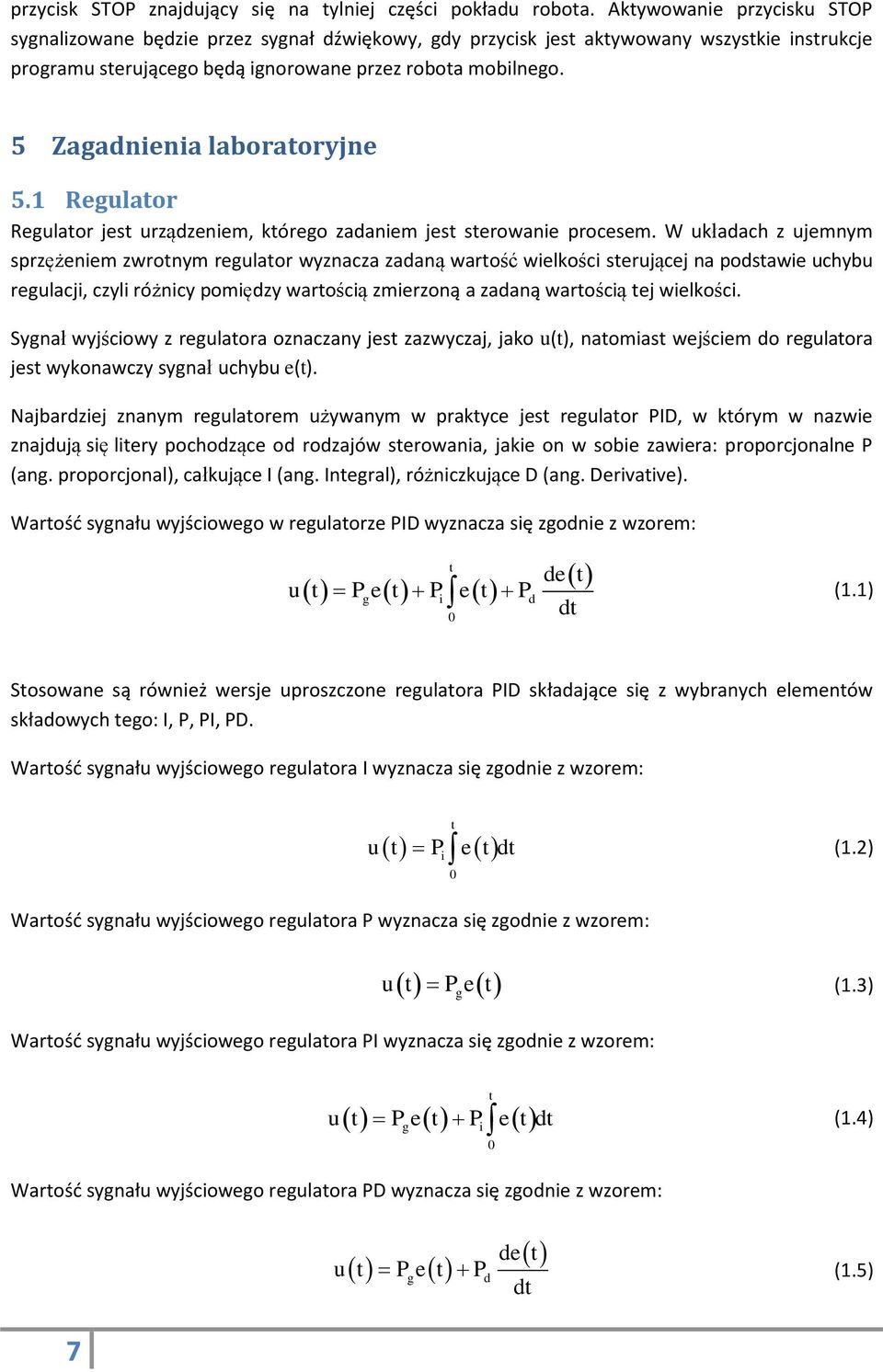

7 przycisk STOP znajdujący się na tylniej części pokładu robota. Aktywowanie przycisku STOP sygnalizowane będzie przez sygnał dźwiękowy, gdy przycisk jest aktywowany wszystkie instrukcje programu sterującego będą ignorowane przez robota mobilnego. 5 Zagadnienia laboratoryjne 5.1 Regulator Regulator jest urządzeniem, którego zadaniem jest sterowanie procesem. W układach z ujemnym sprzężeniem zwrotnym regulator wyznacza zadaną wartość wielkości sterującej na podstawie uchybu regulacji, czyli różnicy pomiędzy wartością zmierzoną a zadaną wartością tej wielkości. Sygnał wyjściowy z regulatora oznaczany jest zazwyczaj, jako u(t), natomiast wejściem do regulatora jest wykonawczy sygnał uchybu e(t). Najbardziej znanym regulatorem używanym w praktyce jest regulator PID, w którym w nazwie znajdują się litery pochodzące od rodzajów sterowania, jakie on w sobie zawiera: proporcjonalne P (ang. proporcjonal), całkujące I (ang. Integral), różniczkujące D (ang. Derivative). Wartość sygnału wyjściowego w regulatorze PID wyznacza się zgodnie z wzorem: g i d 0 t de t u t P et P et P (1.1) dt Stosowane są również wersje uproszczone regulatora PID składające się z wybranych elementów składowych tego: I, P, PI, PD. Wartość sygnału wyjściowego regulatora I wyznacza się zgodnie z wzorem: u t t i 0 P e t dt (1.2) Wartość sygnału wyjściowego regulatora P wyznacza się zgodnie z wzorem: u t g P e t (1.3) Wartość sygnału wyjściowego regulatora PI wyznacza się zgodnie z wzorem: 7 g t u t P e t P e t dt (1.4) Wartość sygnału wyjściowego regulatora PD wyznacza się zgodnie z wzorem: i 0 de t (1.5) u t Pge t Pd dt

8 5.2 Automat skończony Automat skończony (ang. finite state machine, FSM) abstrakcyjny, matematyczny, iteracyjny model zachowania systemu dynamicznego oparty na tablicy dyskretnych przejść między jego kolejnymi stanami (diagram stanów). Automaty skończone idealnie nadają się do sterowania prostymi zadaniami robotyki. Robot ma poruszać się tak, aby jego ruch nakreślił kształt kwadratu długości 50 cm. W tym szczególnym przypadku wyróżniać będziemy dwa stany: S1 robot porusza się po linii S2 robot obraca się o 90 stopni w prawą stronę Zmiana stanu z stanu S1 na stan S2 będzie następowało, gdy robot przejedzie odcinek 50 cm. Natomiast przejście pomiędzy stanem S2 a S1 następować będzie, gdy robot zakończy proces obrotu. Schemat tego automatu zaprezentowany został na poniższym rysunku. 8 Rys. 3 Automat skończony Automatu skończony implementuje się zazwyczaj wykorzystując pętlę while oraz instrukcje switch: int stan = 1; while (true) switch (stan) case 1: jedź_do_przodu; if ( jeśli_przejechał_daną_odległość == 50_cm ) stan = 2; break; case 2: Wykonuj_obrót; if ( kąt_obrotu == 90_deg ) stan = 1;

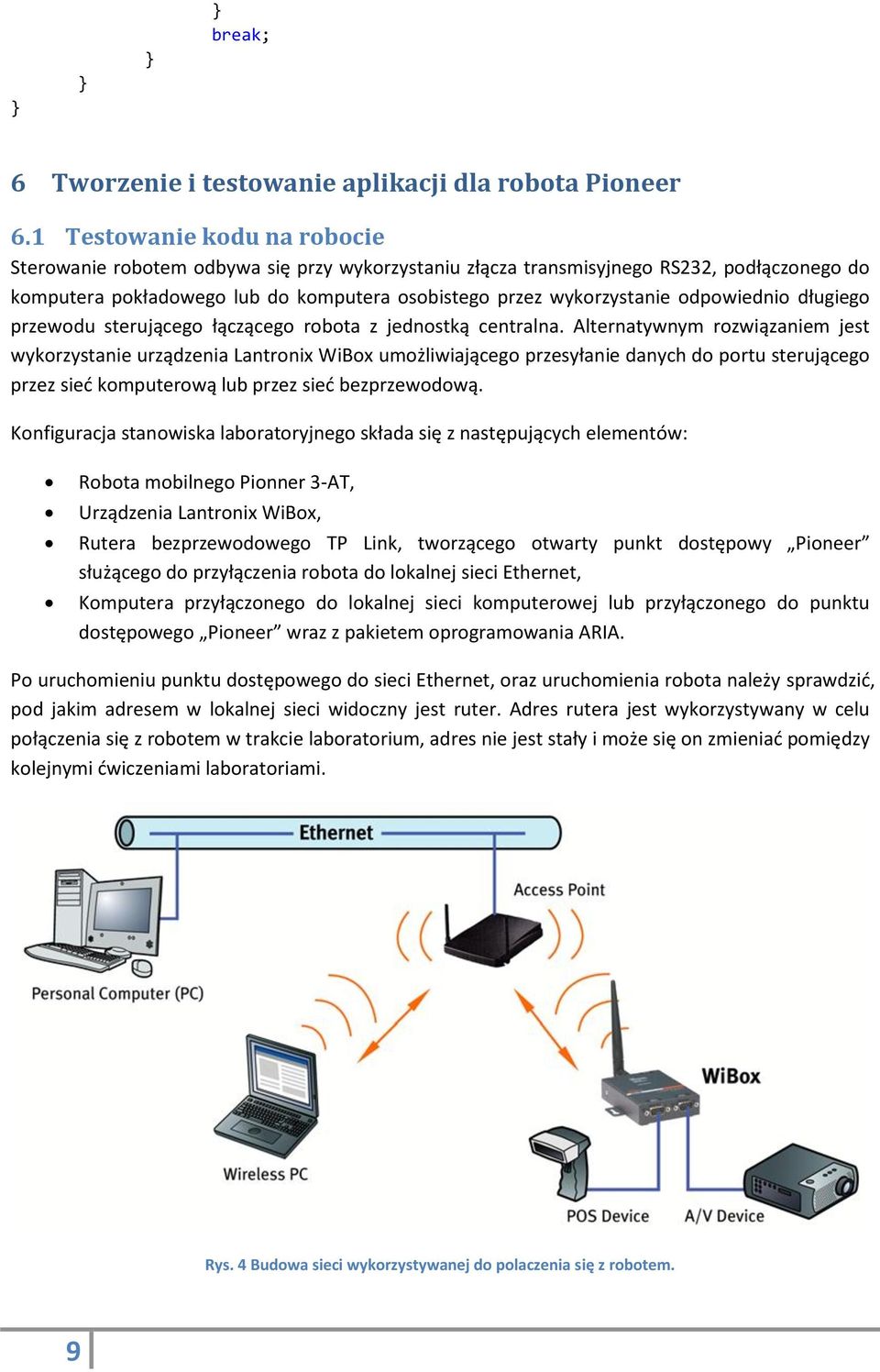

9 break; 6 Tworzenie i testowanie aplikacji dla robota Pioneer 6.1 Testowanie kodu na robocie Sterowanie robotem odbywa się przy wykorzystaniu złącza transmisyjnego RS232, podłączonego do komputera pokładowego lub do komputera osobistego przez wykorzystanie odpowiednio długiego przewodu sterującego łączącego robota z jednostką centralna. Alternatywnym rozwiązaniem jest wykorzystanie urządzenia Lantronix WiBox umożliwiającego przesyłanie danych do portu sterującego przez sieć komputerową lub przez sieć bezprzewodową. Konfiguracja stanowiska laboratoryjnego składa się z następujących elementów: Robota mobilnego Pionner 3-AT, Urządzenia Lantronix WiBox, Rutera bezprzewodowego TP Link, tworzącego otwarty punkt dostępowy Pioneer służącego do przyłączenia robota do lokalnej sieci Ethernet, Komputera przyłączonego do lokalnej sieci komputerowej lub przyłączonego do punktu dostępowego Pioneer wraz z pakietem oprogramowania ARIA. Po uruchomieniu punktu dostępowego do sieci Ethernet, oraz uruchomienia robota należy sprawdzić, pod jakim adresem w lokalnej sieci widoczny jest ruter. Adres rutera jest wykorzystywany w celu połączenia się z robotem w trakcie laboratorium, adres nie jest stały i może się on zmieniać pomiędzy kolejnymi ćwiczeniami laboratoriami. Rys. 4 Budowa sieci wykorzystywanej do polaczenia się z robotem. 9

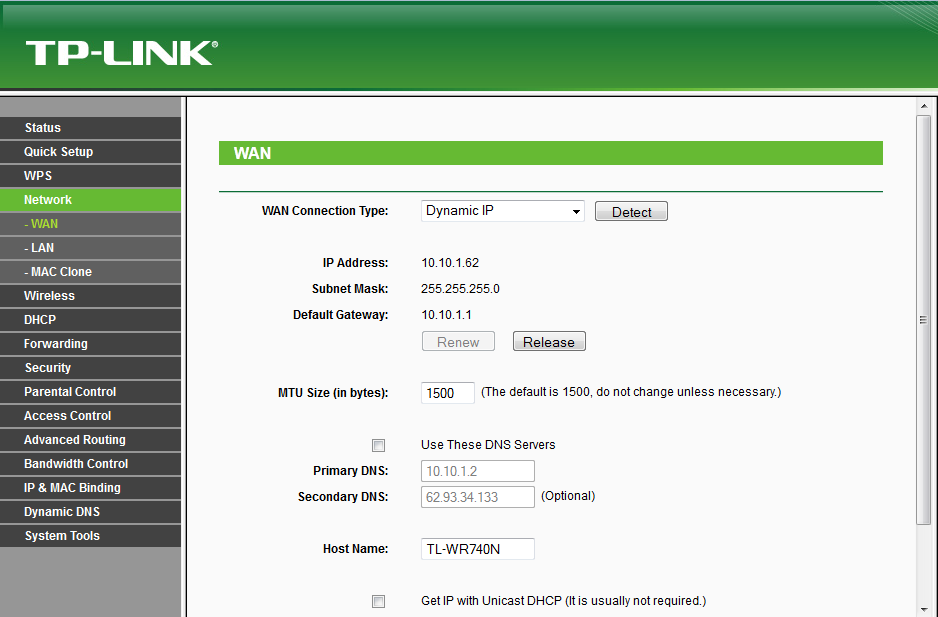

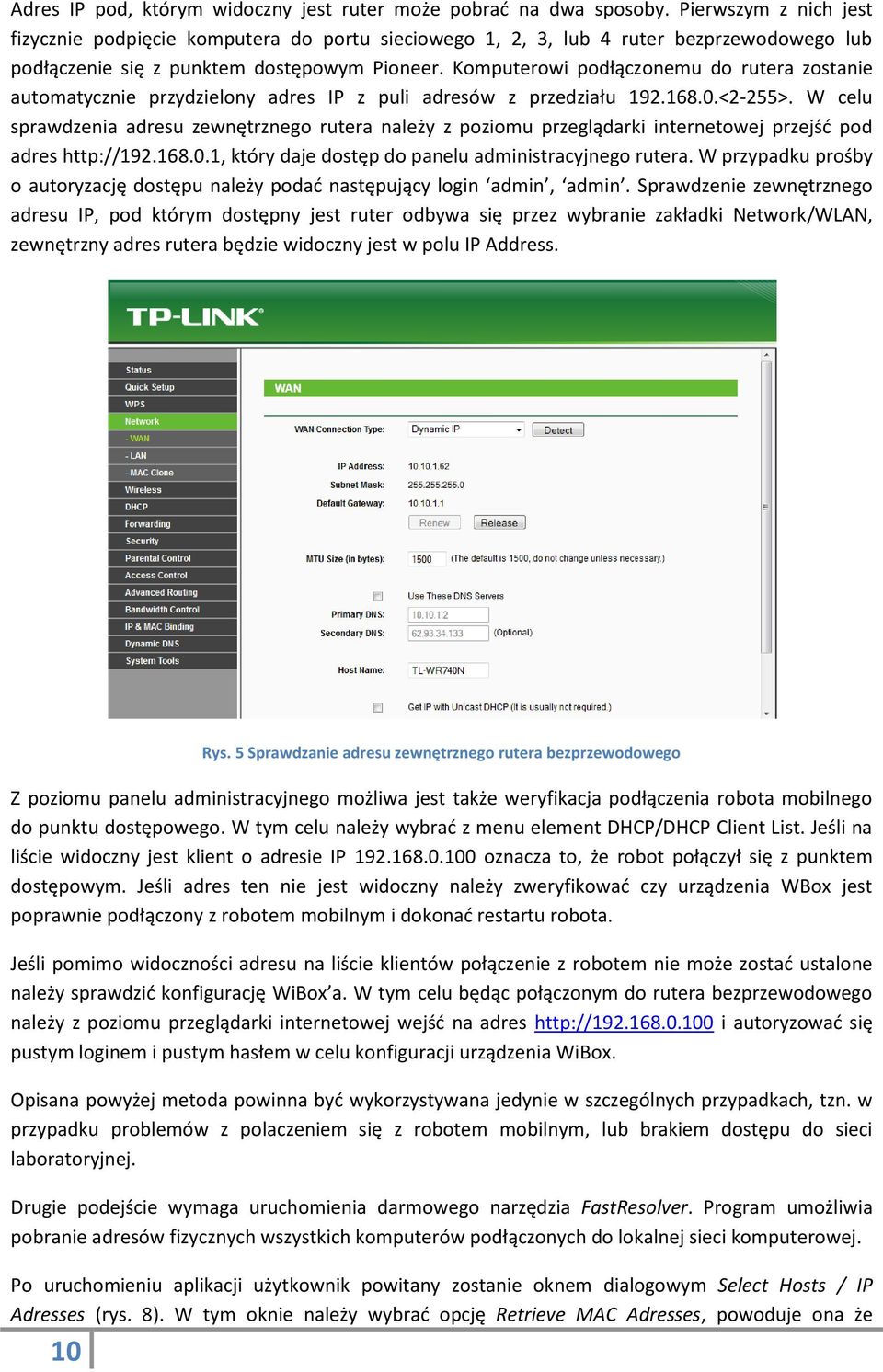

10 Adres IP pod, którym widoczny jest ruter może pobrać na dwa sposoby. Pierwszym z nich jest fizycznie podpięcie komputera do portu sieciowego 1, 2, 3, lub 4 ruter bezprzewodowego lub podłączenie się z punktem dostępowym Pioneer. Komputerowi podłączonemu do rutera zostanie automatycznie przydzielony adres IP z puli adresów z przedziału <2-255>. W celu sprawdzenia adresu zewnętrznego rutera należy z poziomu przeglądarki internetowej przejść pod adres który daje dostęp do panelu administracyjnego rutera. W przypadku prośby o autoryzację dostępu należy podać następujący login admin, admin. Sprawdzenie zewnętrznego adresu IP, pod którym dostępny jest ruter odbywa się przez wybranie zakładki Network/WLAN, zewnętrzny adres rutera będzie widoczny jest w polu IP Address. 10 Rys. 5 Sprawdzanie adresu zewnętrznego rutera bezprzewodowego Z poziomu panelu administracyjnego możliwa jest także weryfikacja podłączenia robota mobilnego do punktu dostępowego. W tym celu należy wybrać z menu element DHCP/DHCP Client List. Jeśli na liście widoczny jest klient o adresie IP oznacza to, że robot połączył się z punktem dostępowym. Jeśli adres ten nie jest widoczny należy zweryfikować czy urządzenia WBox jest poprawnie podłączony z robotem mobilnym i dokonać restartu robota. Jeśli pomimo widoczności adresu na liście klientów połączenie z robotem nie może zostać ustalone należy sprawdzić konfigurację WiBox a. W tym celu będąc połączonym do rutera bezprzewodowego należy z poziomu przeglądarki internetowej wejść na adres i autoryzować się pustym loginem i pustym hasłem w celu konfiguracji urządzenia WiBox. Opisana powyżej metoda powinna być wykorzystywana jedynie w szczególnych przypadkach, tzn. w przypadku problemów z polaczeniem się z robotem mobilnym, lub brakiem dostępu do sieci laboratoryjnej. Drugie podejście wymaga uruchomienia darmowego narzędzia FastResolver. Program umożliwia pobranie adresów fizycznych wszystkich komputerów podłączonych do lokalnej sieci komputerowej. Po uruchomieniu aplikacji użytkownik powitany zostanie oknem dialogowym Select Hosts / IP Adresses (rys. 8). W tym oknie należy wybrać opcję Retrieve MAC Adresses, powoduje ona że

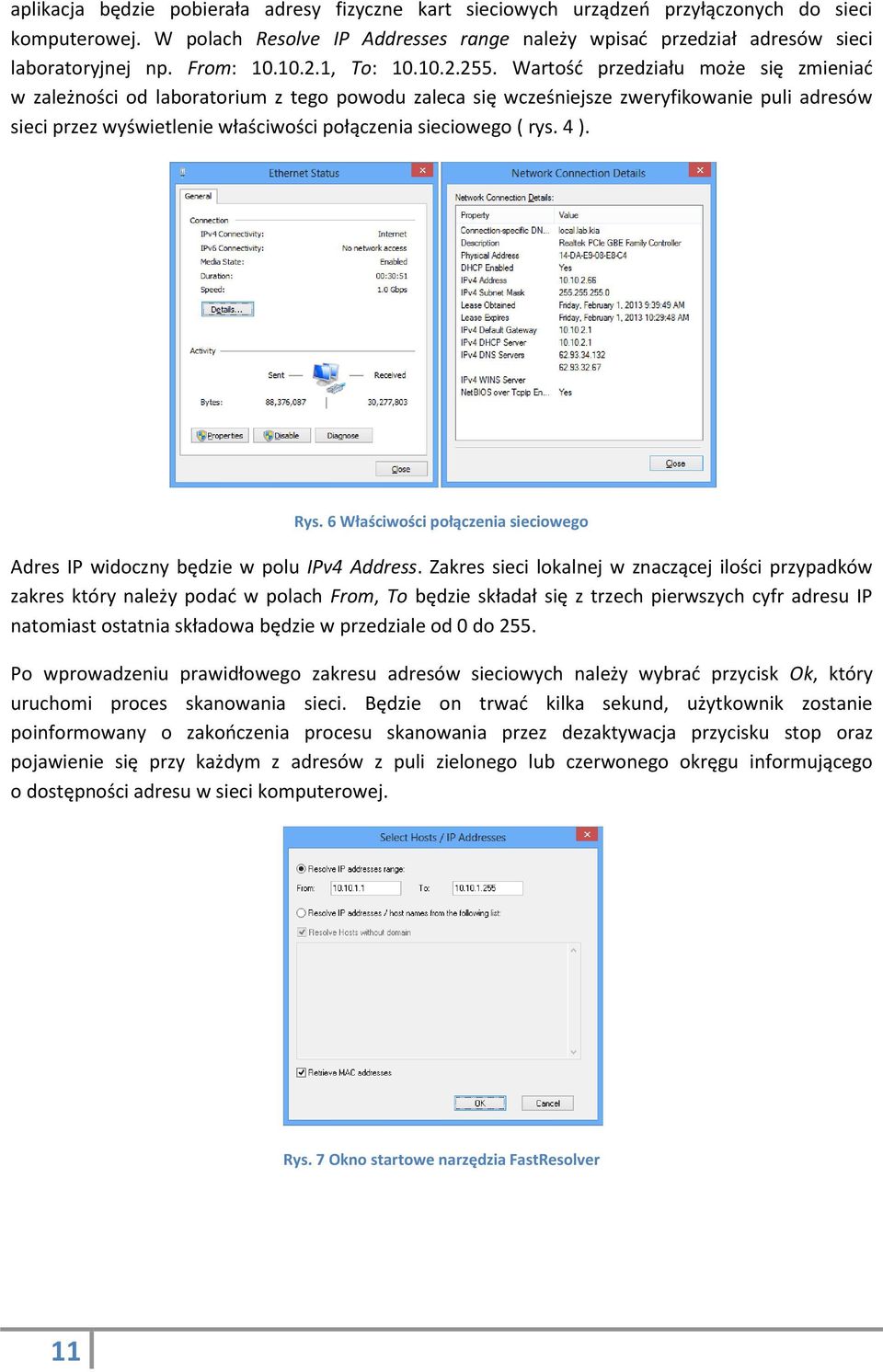

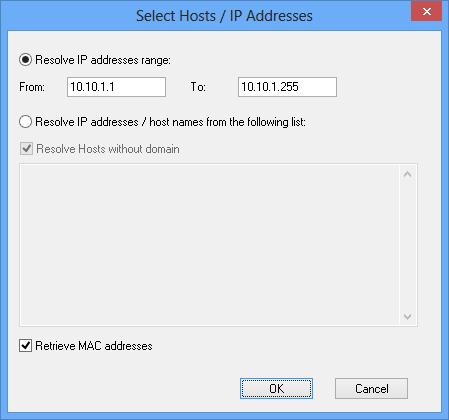

11 aplikacja będzie pobierała adresy fizyczne kart sieciowych urządzeń przyłączonych do sieci komputerowej. W polach Resolve IP Addresses range należy wpisać przedział adresów sieci laboratoryjnej np. From: , To: Wartość przedziału może się zmieniać w zależności od laboratorium z tego powodu zaleca się wcześniejsze zweryfikowanie puli adresów sieci przez wyświetlenie właściwości połączenia sieciowego ( rys. 4 ). Rys. 6 Właściwości połączenia sieciowego Adres IP widoczny będzie w polu IPv4 Address. Zakres sieci lokalnej w znaczącej ilości przypadków zakres który należy podać w polach From, To będzie składał się z trzech pierwszych cyfr adresu IP natomiast ostatnia składowa będzie w przedziale od 0 do 255. Po wprowadzeniu prawidłowego zakresu adresów sieciowych należy wybrać przycisk Ok, który uruchomi proces skanowania sieci. Będzie on trwać kilka sekund, użytkownik zostanie poinformowany o zakończenia procesu skanowania przez dezaktywacja przycisku stop oraz pojawienie się przy każdym z adresów z puli zielonego lub czerwonego okręgu informującego o dostępności adresu w sieci komputerowej. Rys. 7 Okno startowe narzędzia FastResolver 11

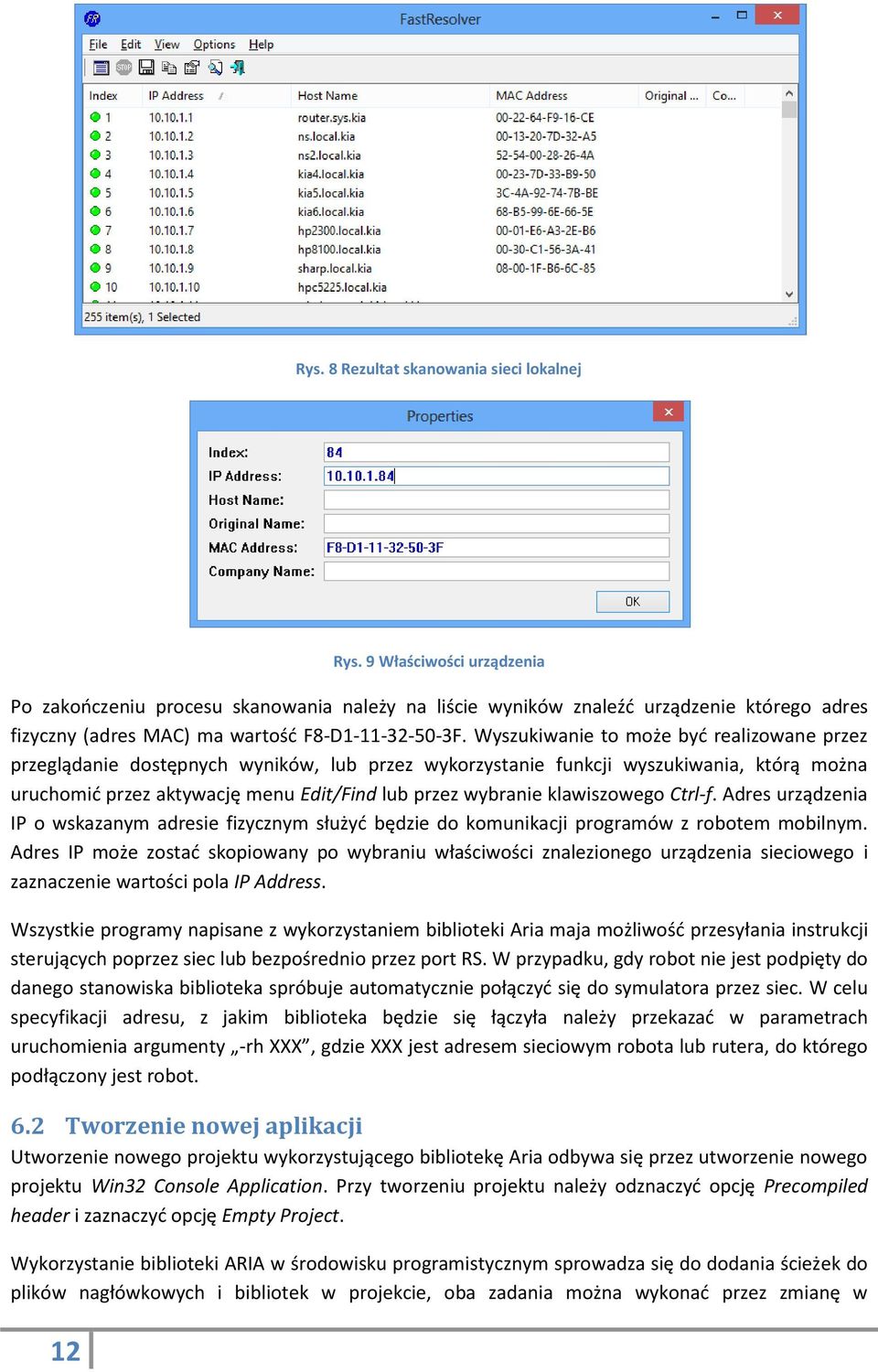

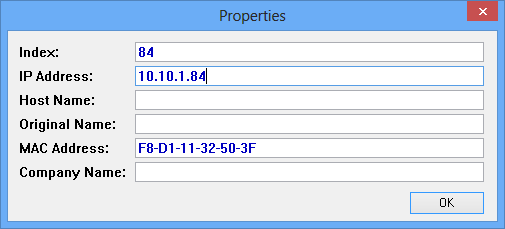

12 Rys. 8 Rezultat skanowania sieci lokalnej 12 Rys. 9 Właściwości urządzenia Po zakończeniu procesu skanowania należy na liście wyników znaleźć urządzenie którego adres fizyczny (adres MAC) ma wartość F8-D F. Wyszukiwanie to może być realizowane przez przeglądanie dostępnych wyników, lub przez wykorzystanie funkcji wyszukiwania, którą można uruchomić przez aktywację menu Edit/Find lub przez wybranie klawiszowego Ctrl-f. Adres urządzenia IP o wskazanym adresie fizycznym służyć będzie do komunikacji programów z robotem mobilnym. Adres IP może zostać skopiowany po wybraniu właściwości znalezionego urządzenia sieciowego i zaznaczenie wartości pola IP Address. Wszystkie programy napisane z wykorzystaniem biblioteki Aria maja możliwość przesyłania instrukcji sterujących poprzez siec lub bezpośrednio przez port RS. W przypadku, gdy robot nie jest podpięty do danego stanowiska biblioteka spróbuje automatycznie połączyć się do symulatora przez siec. W celu specyfikacji adresu, z jakim biblioteka będzie się łączyła należy przekazać w parametrach uruchomienia argumenty -rh XXX, gdzie XXX jest adresem sieciowym robota lub rutera, do którego podłączony jest robot. 6.2 Tworzenie nowej aplikacji Utworzenie nowego projektu wykorzystującego bibliotekę Aria odbywa się przez utworzenie nowego projektu Win32 Console Application. Przy tworzeniu projektu należy odznaczyć opcję Precompiled header i zaznaczyć opcję Empty Project. Wykorzystanie biblioteki ARIA w środowisku programistycznym sprowadza się do dodania ścieżek do plików nagłówkowych i bibliotek w projekcie, oba zadania można wykonać przez zmianę w

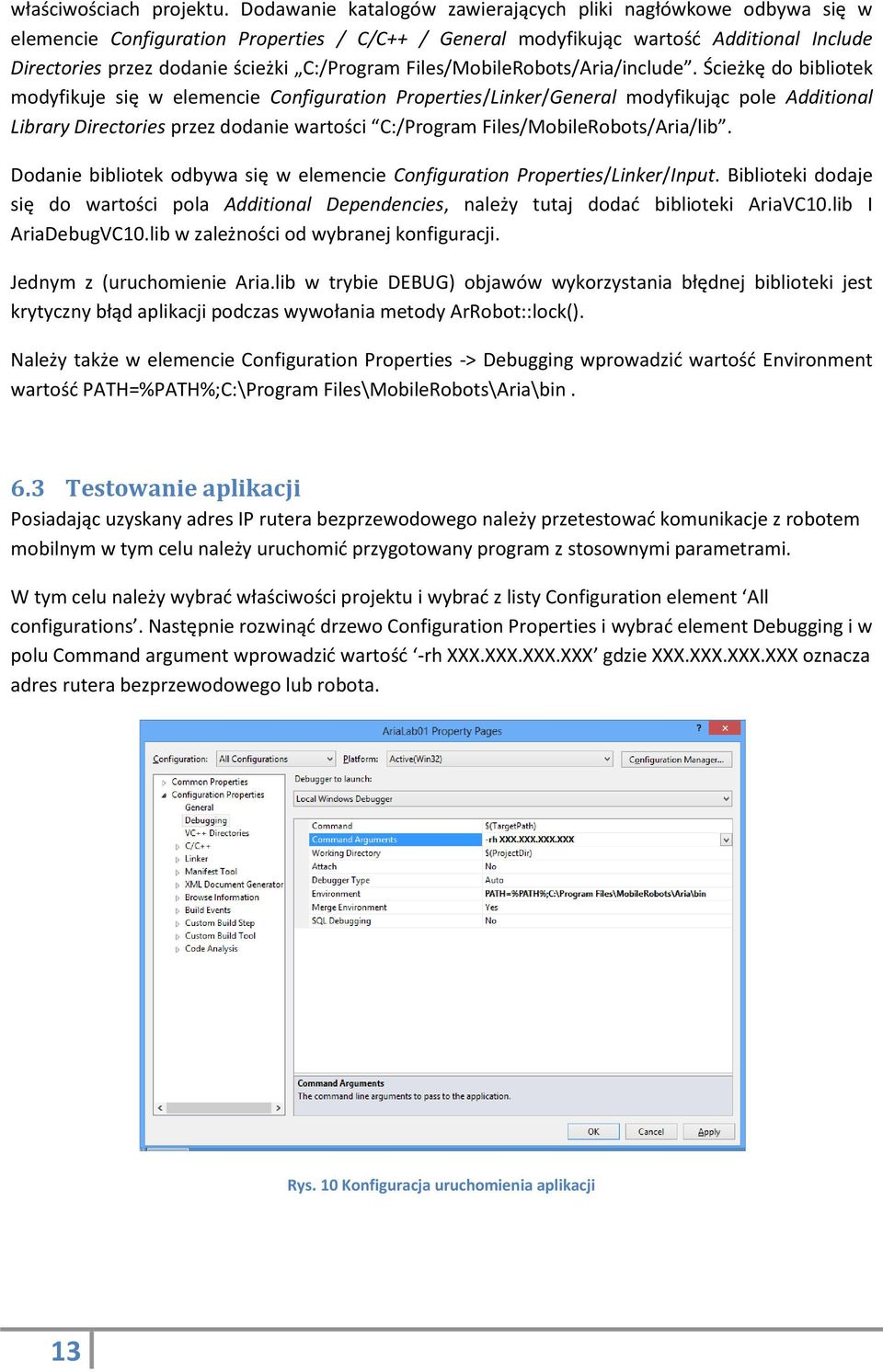

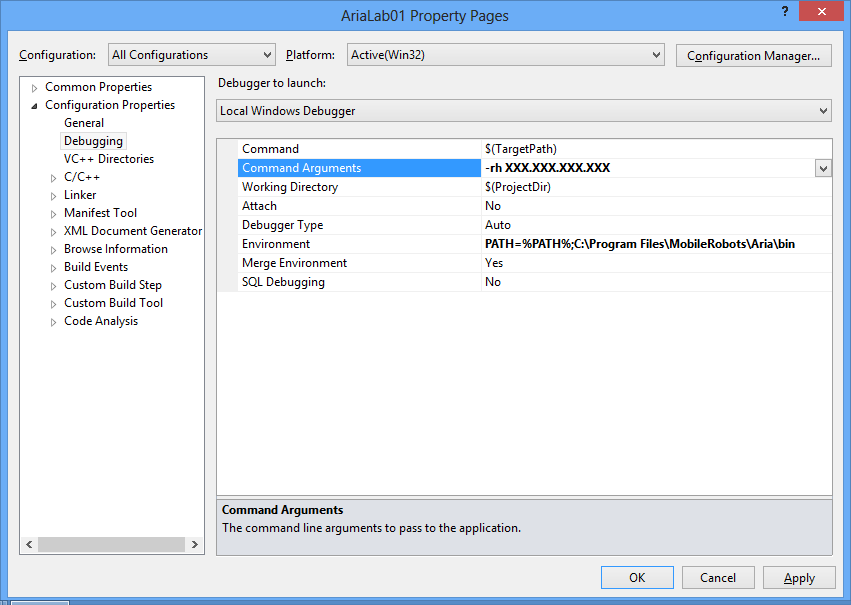

13 właściwościach projektu. Dodawanie katalogów zawierających pliki nagłówkowe odbywa się w elemencie Configuration Properties / C/C++ / General modyfikując wartość Additional Include Directories przez dodanie ścieżki C:/Program Files/MobileRobots/Aria/include. Ścieżkę do bibliotek modyfikuje się w elemencie Configuration Properties/Linker/General modyfikując pole Additional Library Directories przez dodanie wartości C:/Program Files/MobileRobots/Aria/lib. Dodanie bibliotek odbywa się w elemencie Configuration Properties/Linker/Input. Biblioteki dodaje się do wartości pola Additional Dependencies, należy tutaj dodać biblioteki AriaVC10.lib I AriaDebugVC10.lib w zależności od wybranej konfiguracji. Jednym z (uruchomienie Aria.lib w trybie DEBUG) objawów wykorzystania błędnej biblioteki jest krytyczny błąd aplikacji podczas wywołania metody ArRobot::lock(). Należy także w elemencie Configuration Properties -> Debugging wprowadzić wartość Environment wartość PATH=%PATH%;C:\Program Files\MobileRobots\Aria\bin. 6.3 Testowanie aplikacji Posiadając uzyskany adres IP rutera bezprzewodowego należy przetestować komunikacje z robotem mobilnym w tym celu należy uruchomić przygotowany program z stosownymi parametrami. W tym celu należy wybrać właściwości projektu i wybrać z listy Configuration element All configurations. Następnie rozwinąć drzewo Configuration Properties i wybrać element Debugging i w polu Command argument wprowadzić wartość -rh XXX.XXX.XXX.XXX gdzie XXX.XXX.XXX.XXX oznacza adres rutera bezprzewodowego lub robota. Rys. 10 Konfiguracja uruchomienia aplikacji 13

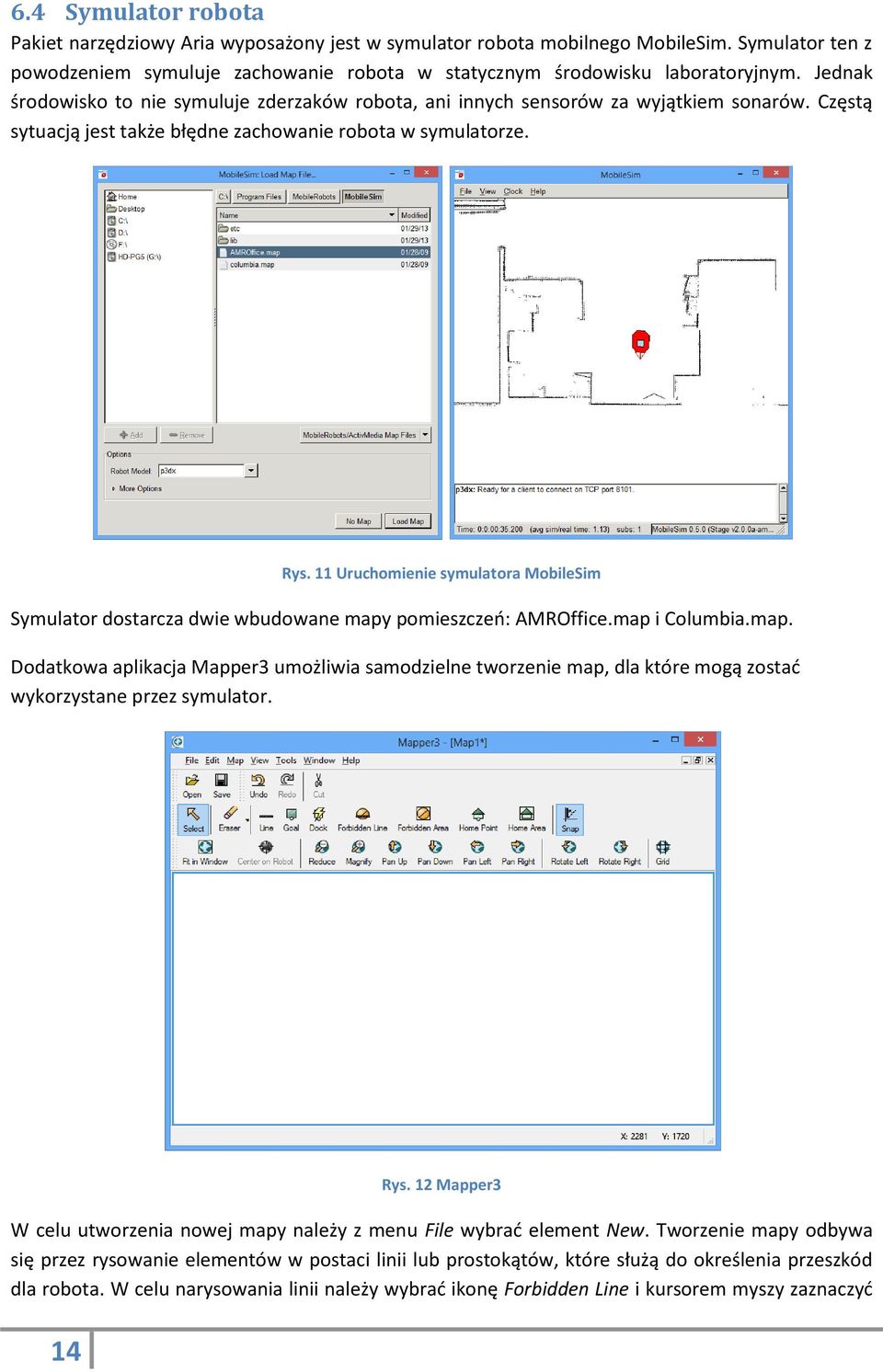

14 6.4 Symulator robota Pakiet narzędziowy Aria wyposażony jest w symulator robota mobilnego MobileSim. Symulator ten z powodzeniem symuluje zachowanie robota w statycznym środowisku laboratoryjnym. Jednak środowisko to nie symuluje zderzaków robota, ani innych sensorów za wyjątkiem sonarów. Częstą sytuacją jest także błędne zachowanie robota w symulatorze. Rys. 11 Uruchomienie symulatora MobileSim Symulator dostarcza dwie wbudowane mapy pomieszczeń: AMROffice.map i Columbia.map. Dodatkowa aplikacja Mapper3 umożliwia samodzielne tworzenie map, dla które mogą zostać wykorzystane przez symulator. 14 Rys. 12 Mapper3 W celu utworzenia nowej mapy należy z menu File wybrać element New. Tworzenie mapy odbywa się przez rysowanie elementów w postaci linii lub prostokątów, które służą do określenia przeszkód dla robota. W celu narysowania linii należy wybrać ikonę Forbidden Line i kursorem myszy zaznaczyć

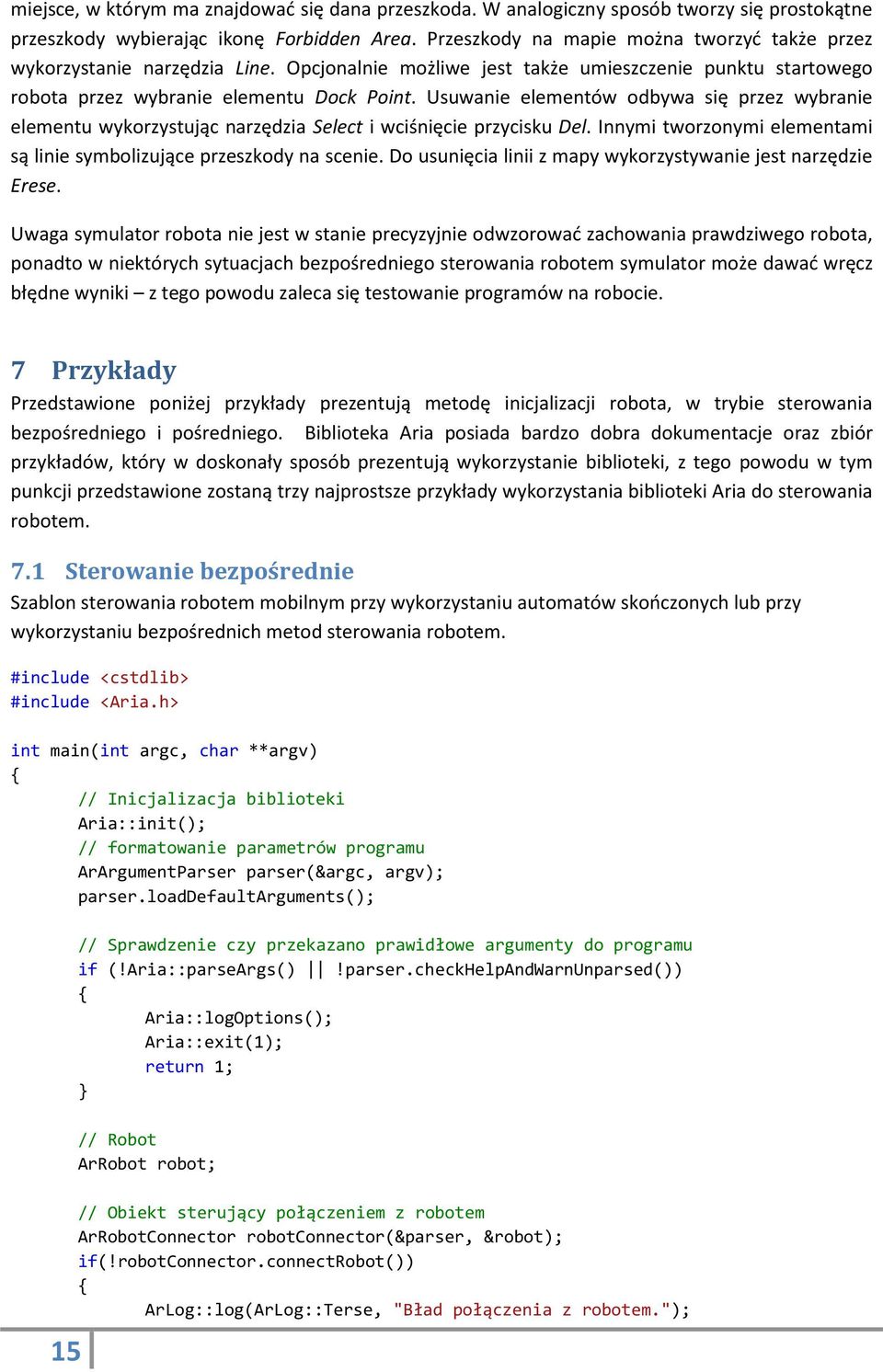

15 miejsce, w którym ma znajdować się dana przeszkoda. W analogiczny sposób tworzy się prostokątne przeszkody wybierając ikonę Forbidden Area. Przeszkody na mapie można tworzyć także przez wykorzystanie narzędzia Line. Opcjonalnie możliwe jest także umieszczenie punktu startowego robota przez wybranie elementu Dock Point. Usuwanie elementów odbywa się przez wybranie elementu wykorzystując narzędzia Select i wciśnięcie przycisku Del. Innymi tworzonymi elementami są linie symbolizujące przeszkody na scenie. Do usunięcia linii z mapy wykorzystywanie jest narzędzie Erese. Uwaga symulator robota nie jest w stanie precyzyjnie odwzorować zachowania prawdziwego robota, ponadto w niektórych sytuacjach bezpośredniego sterowania robotem symulator może dawać wręcz błędne wyniki z tego powodu zaleca się testowanie programów na robocie. 7 Przykłady Przedstawione poniżej przykłady prezentują metodę inicjalizacji robota, w trybie sterowania bezpośredniego i pośredniego. Biblioteka Aria posiada bardzo dobra dokumentacje oraz zbiór przykładów, który w doskonały sposób prezentują wykorzystanie biblioteki, z tego powodu w tym punkcji przedstawione zostaną trzy najprostsze przykłady wykorzystania biblioteki Aria do sterowania robotem. 7.1 Sterowanie bezpośrednie Szablon sterowania robotem mobilnym przy wykorzystaniu automatów skończonych lub przy wykorzystaniu bezpośrednich metod sterowania robotem. #include <cstdlib> #include <Aria.h> int main(int argc, char **argv) // Inicjalizacja biblioteki Aria::init(); // formatowanie parametrów programu ArArgumentParser parser(&argc, argv); parser.loaddefaultarguments(); 15 // Sprawdzenie czy przekazano prawidłowe argumenty do programu if (!Aria::parseArgs()!parser.checkHelpAndWarnUnparsed()) Aria::logOptions(); Aria::exit(1); return 1; // Robot ArRobot robot; // Obiekt sterujący połączeniem z robotem ArRobotConnector robotconnector(&parser, &robot); if(!robotconnector.connectrobot()) ArLog::log(ArLog::Terse, "Bład połączenia z robotem.");

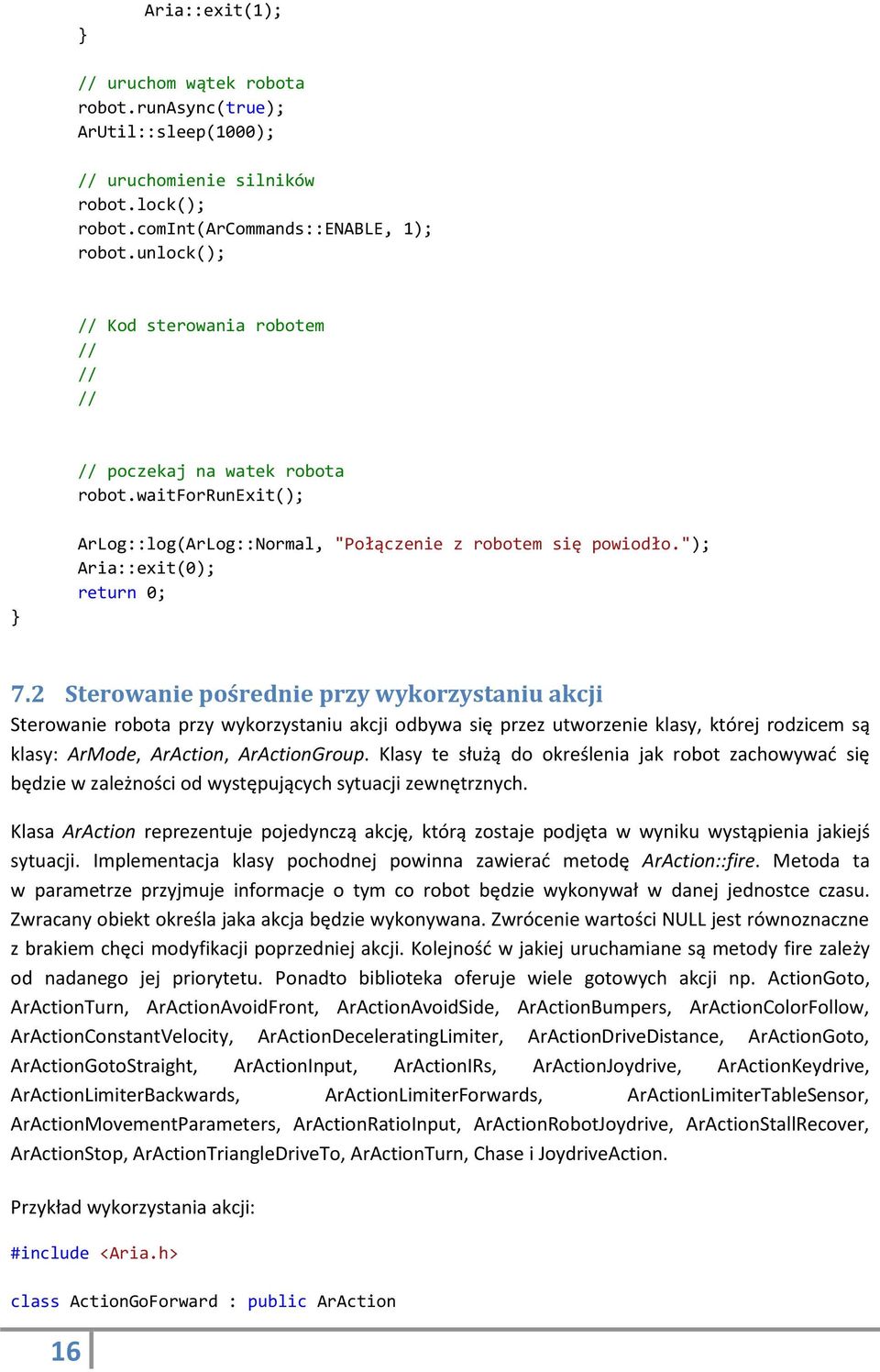

16 Aria::exit(1); // uruchom wątek robota robot.runasync(true); ArUtil::sleep(1000); // uruchomienie silników robot.lock(); robot.comint(arcommands::enable, 1); robot.unlock(); // Kod sterowania robotem // // // // poczekaj na watek robota robot.waitforrunexit(); ArLog::log(ArLog::Normal, "Połączenie z robotem się powiodło."); Aria::exit(0); return 0; 7.2 Sterowanie pośrednie przy wykorzystaniu akcji Sterowanie robota przy wykorzystaniu akcji odbywa się przez utworzenie klasy, której rodzicem są klasy: ArMode, ArAction, ArActionGroup. Klasy te służą do określenia jak robot zachowywać się będzie w zależności od występujących sytuacji zewnętrznych. Klasa ArAction reprezentuje pojedynczą akcję, którą zostaje podjęta w wyniku wystąpienia jakiejś sytuacji. Implementacja klasy pochodnej powinna zawierać metodę ArAction::fire. Metoda ta w parametrze przyjmuje informacje o tym co robot będzie wykonywał w danej jednostce czasu. Zwracany obiekt określa jaka akcja będzie wykonywana. Zwrócenie wartości NULL jest równoznaczne z brakiem chęci modyfikacji poprzedniej akcji. Kolejność w jakiej uruchamiane są metody fire zależy od nadanego jej priorytetu. Ponadto biblioteka oferuje wiele gotowych akcji np. ActionGoto, ArActionTurn, ArActionAvoidFront, ArActionAvoidSide, ArActionBumpers, ArActionColorFollow, ArActionConstantVelocity, ArActionDeceleratingLimiter, ArActionDriveDistance, ArActionGoto, ArActionGotoStraight, ArActionInput, ArActionIRs, ArActionJoydrive, ArActionKeydrive, ArActionLimiterBackwards, ArActionLimiterForwards, ArActionLimiterTableSensor, ArActionMovementParameters, ArActionRatioInput, ArActionRobotJoydrive, ArActionStallRecover, ArActionStop, ArActionTriangleDriveTo, ArActionTurn, Chase i JoydriveAction. Przykład wykorzystania akcji: #include <Aria.h> class ActionGoForward : public ArAction 16

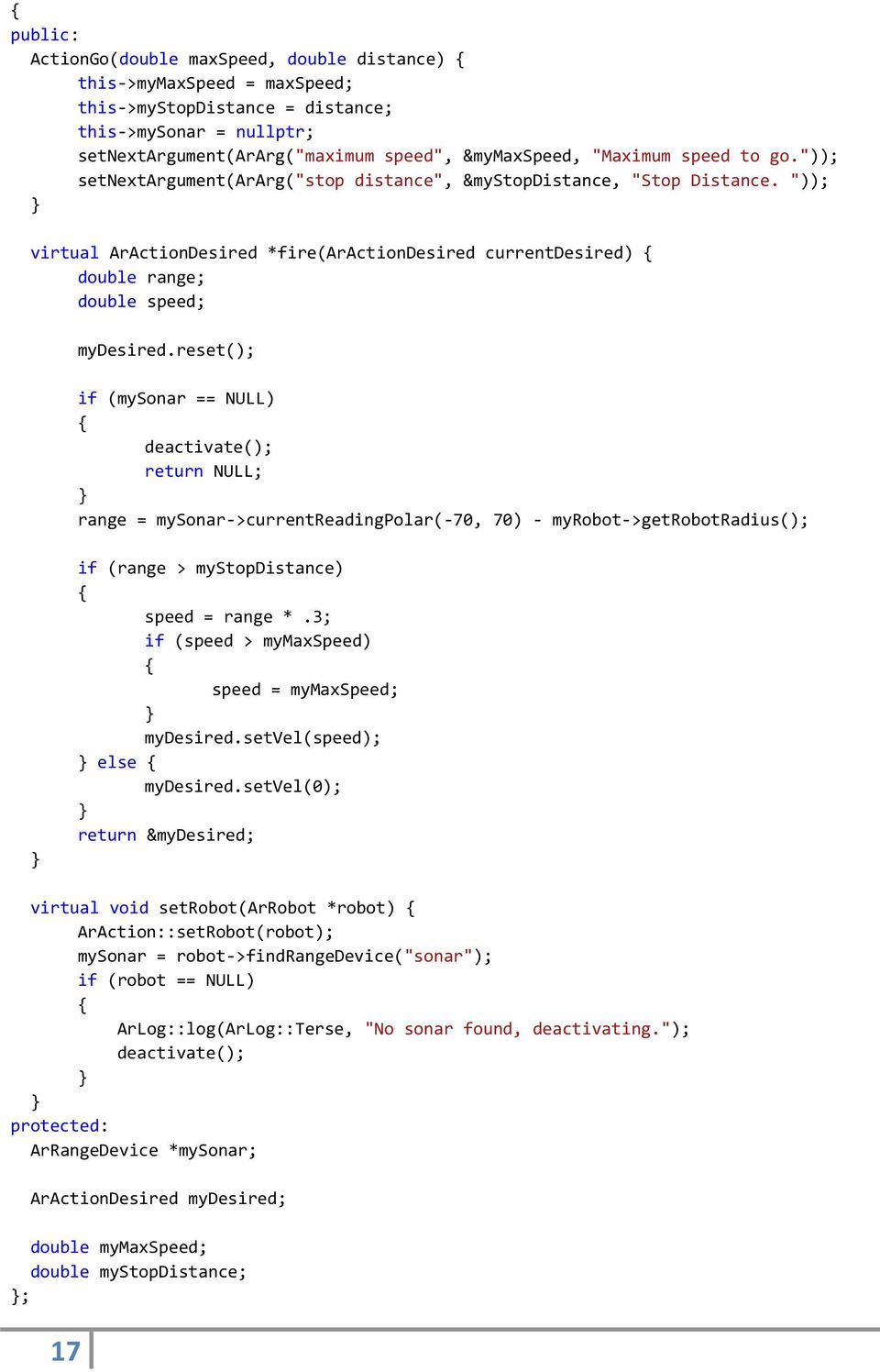

17 public: ActionGo(double maxspeed, double distance) this->mymaxspeed = maxspeed; this->mystopdistance = distance; this->mysonar = nullptr; setnextargument(ararg("maximum speed", &mymaxspeed, "Maximum speed to go.")); setnextargument(ararg("stop distance", &mystopdistance, "Stop Distance. ")); virtual ArActionDesired *fire(aractiondesired currentdesired) double range; double speed; mydesired.reset(); if (mysonar == NULL) deactivate(); return NULL; range = mysonar->currentreadingpolar(-70, 70) - myrobot->getrobotradius(); if (range > mystopdistance) speed = range *.3; if (speed > mymaxspeed) speed = mymaxspeed; mydesired.setvel(speed); else mydesired.setvel(0); return &mydesired; virtual void setrobot(arrobot *robot) ArAction::setRobot(robot); mysonar = robot->findrangedevice("sonar"); if (robot == NULL) ArLog::log(ArLog::Terse, "No sonar found, deactivating."); deactivate(); protected: ArRangeDevice *mysonar; ArActionDesired mydesired; double mymaxspeed; double mystopdistance; ; 17

18 int main(int argc, char** argv) Aria::init(); ArSimpleConnector conn(&argc, argv); ArRobot robot; ArSonarDevice sonar; ActionGoForward goforward(500, 350); if(!aria::parseargs()) Aria::logOptions(); return 1; if(!conn.connectrobot(&robot)) ArLog::log(ArLog::Terse, "Could not connect to robot! Exiting."); return 2; robot.addrangedevice(&sonar); robot.addaction(&goforward, 50); robot.enablemotors(); robot.run(true); Aria::exit(0); Klasa ArMode służy do reprezentowania tybu pracy robota. Tryb pracy robota zwykle określą się przez instancje klasy ArActionGroup, która reprezentuje zbiór akcji. Zbiór ten z kolei reprezentuje zachowanie robota przypisane danemu trybowi. Przykład wykorzystania ArActionGroup: #include <Aria.h> ArActionGroup *teleop; ArActionGroup *wander; void teleopmode(void) teleop->activateexclusive(); printf("\n== Teleoperation Mode ==\n"); printf(" Use the arrow keys to drive, and the spacebar to stop.\n For joystick control hold the trigger button.\n Press 'w' to switch to wander mode.\n Press escape to exit.\n"); void wandermode(void) 18

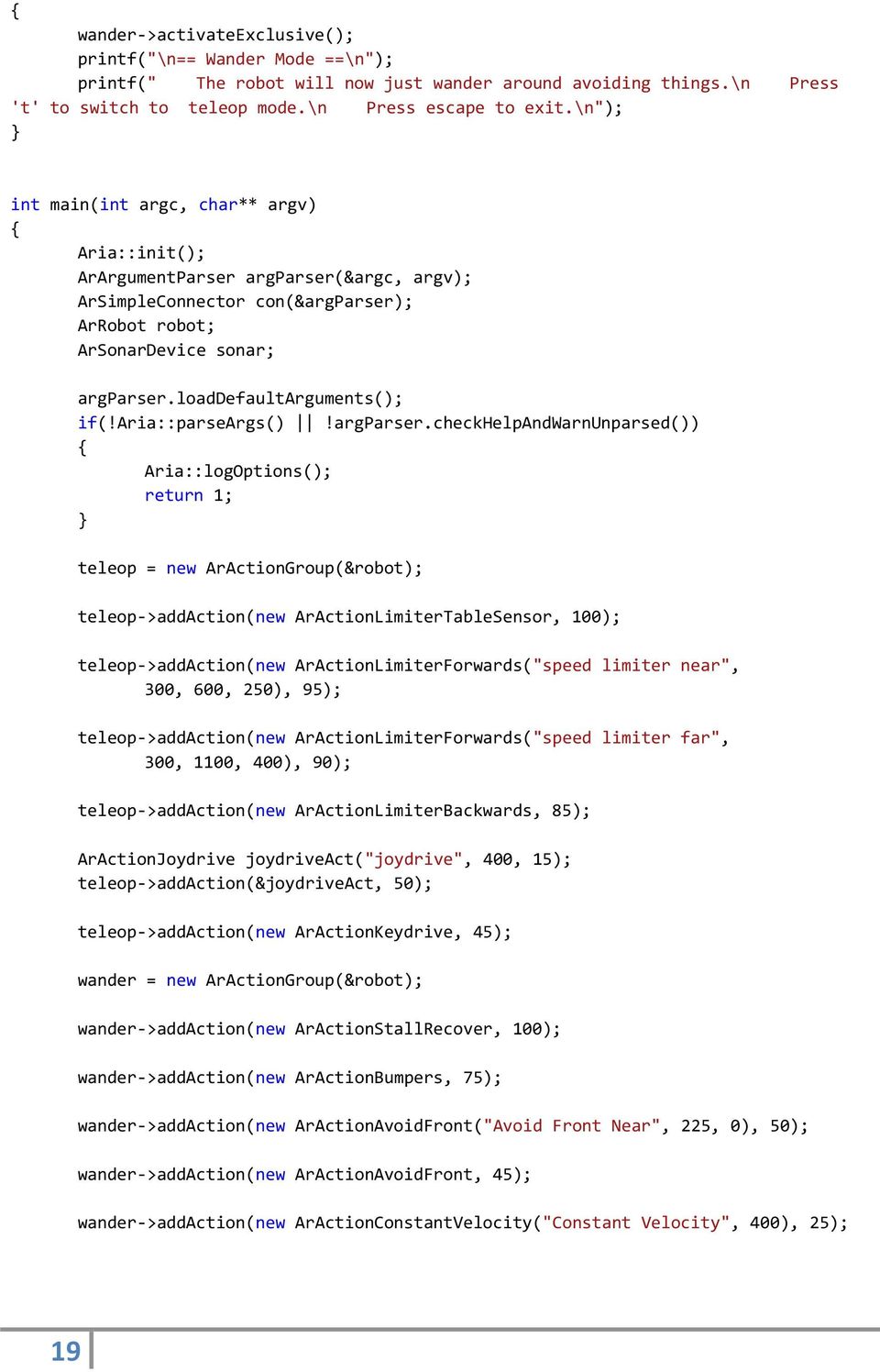

19 wander->activateexclusive(); printf("\n== Wander Mode ==\n"); printf(" The robot will now just wander around avoiding things.\n Press 't' to switch to teleop mode.\n Press escape to exit.\n"); int main(int argc, char** argv) Aria::init(); ArArgumentParser argparser(&argc, argv); ArSimpleConnector con(&argparser); ArRobot robot; ArSonarDevice sonar; argparser.loaddefaultarguments(); if(!aria::parseargs()!argparser.checkhelpandwarnunparsed()) Aria::logOptions(); return 1; teleop = new ArActionGroup(&robot); teleop->addaction(new ArActionLimiterTableSensor, 100); teleop->addaction(new ArActionLimiterForwards("speed limiter near", 300, 600, 250), 95); teleop->addaction(new ArActionLimiterForwards("speed limiter far", 300, 1100, 400), 90); teleop->addaction(new ArActionLimiterBackwards, 85); ArActionJoydrive joydriveact("joydrive", 400, 15); teleop->addaction(&joydriveact, 50); teleop->addaction(new ArActionKeydrive, 45); wander = new ArActionGroup(&robot); wander->addaction(new ArActionStallRecover, 100); wander->addaction(new ArActionBumpers, 75); wander->addaction(new ArActionAvoidFront("Avoid Front Near", 225, 0), 50); wander->addaction(new ArActionAvoidFront, 45); wander->addaction(new ArActionConstantVelocity("Constant Velocity", 400), 25); 19

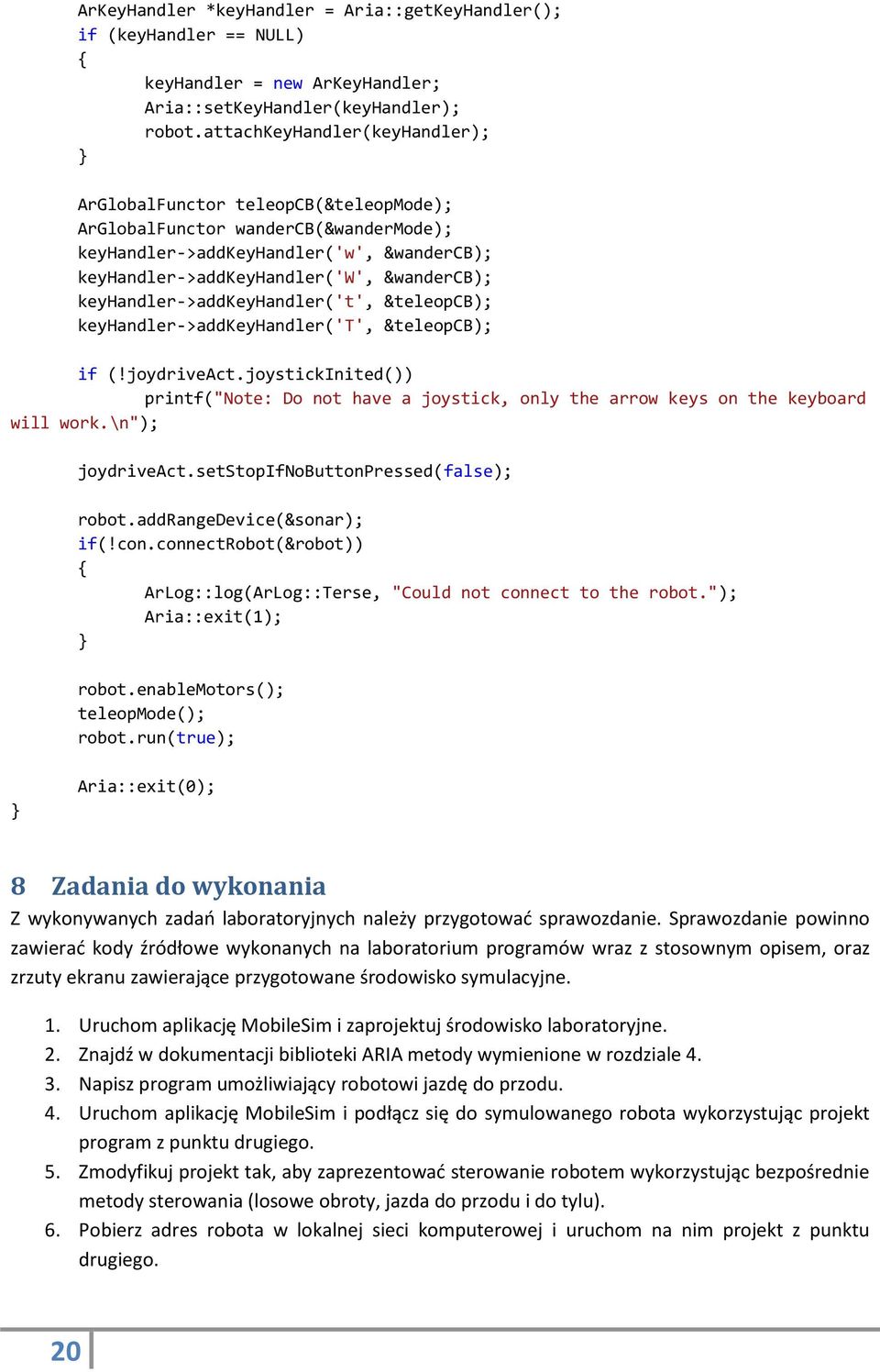

20 ArKeyHandler *keyhandler = Aria::getKeyHandler(); if (keyhandler == NULL) keyhandler = new ArKeyHandler; Aria::setKeyHandler(keyHandler); robot.attachkeyhandler(keyhandler); ArGlobalFunctor teleopcb(&teleopmode); ArGlobalFunctor wandercb(&wandermode); keyhandler->addkeyhandler('w', &wandercb); keyhandler->addkeyhandler('w', &wandercb); keyhandler->addkeyhandler('t', &teleopcb); keyhandler->addkeyhandler('t', &teleopcb); if (!joydriveact.joystickinited()) printf("note: Do not have a joystick, only the arrow keys on the keyboard will work.\n"); joydriveact.setstopifnobuttonpressed(false); robot.addrangedevice(&sonar); if(!con.connectrobot(&robot)) ArLog::log(ArLog::Terse, "Could not connect to the robot."); Aria::exit(1); robot.enablemotors(); teleopmode(); robot.run(true); Aria::exit(0); 8 Zadania do wykonania Z wykonywanych zadań laboratoryjnych należy przygotować sprawozdanie. Sprawozdanie powinno zawierać kody źródłowe wykonanych na laboratorium programów wraz z stosownym opisem, oraz zrzuty ekranu zawierające przygotowane środowisko symulacyjne. 1. Uruchom aplikację MobileSim i zaprojektuj środowisko laboratoryjne. 2. Znajdź w dokumentacji biblioteki ARIA metody wymienione w rozdziale Napisz program umożliwiający robotowi jazdę do przodu. 4. Uruchom aplikację MobileSim i podłącz się do symulowanego robota wykorzystując projekt program z punktu drugiego. 5. Zmodyfikuj projekt tak, aby zaprezentować sterowanie robotem wykorzystując bezpośrednie metody sterowania (losowe obroty, jazda do przodu i do tylu). 6. Pobierz adres robota w lokalnej sieci komputerowej i uruchom na nim projekt z punktu drugiego. 20

21 7. Zmodyfikuj projekt tak, aby na ekranie pojawiała się informacja o stanie zderzaków robota, wytestuj działanie programu na fizycznym robocie oraz na symulatorze. 8. Zmodyfikuj projekt tak, aby na ekranie pojawiała się informacja o stanie sonarów robota, wytestuj działanie programu na fizycznym robocie oraz na symulatorze. 9. Popraw projekt tak, aby robot unikał zderzeń z przeszkodami, gdy kolizja jest nie unikniona (przeszkoda w odległości 30 cm) robot powinien się zatrzymać. 10. Zmodyfikuj projekt tak, aby robot łagodnie wytracił prędkość przed przeszkodą i zatrzymał się 5 centymetrów przed nią (wykorzystaj kod dostarczonych regulatorów). 11. Zmodyfikuj projekt tak, aby robot sterowany był przez automat skończony zgodny z automatem opisanym w rozdziale Zrealizuj zadanie z punktu piątego wykorzystując klasę ArAction. 13. Zmodyfikuj kod projektu tak, aby robot obracał się w kierunku najbliższej przeszkody. 9 Dodatki 9.1 Wymagane oprogramowanie Oprogramowanie wymagane: Aria MobileSim Visual Studio 2010 Express 9.2 Literatura
