1 Sigma Gas Transparentność i niezawodność komunikacji zagrożeń gazowych

2 Kim Jesteśmy? O Sigma Gas Atest Gaz to wiodący polski producent innowacyjnych i niezawodnych Systemów Bezpieczeństwa Gazowego oraz uznany ośrodek referencyjny w powyższym zakresie, który poprzez świadczone usługi, szeroką wiedzę, długoletnie doświadczenie oraz zaawansowaną technologię działa na rzecz pełnego bezpieczeństwa ludzi, mienia oraz środowiska. Innowacyjność W codziennej działalności koncentrujemy się na tematyce pomiaru składu gazów, monitoringu i detekcji stężeń niebezpiecznych. Naszą specjalnością są innowacyjne Systemy Bezpieczeństwa Gazowego niezawodnie informujące o zagrożeniach ze strony gazów niebezpiecznych lub ich braku. Innymi słowy zapewniające poczucie pewności wtedy, kiedy wszystko jest w porządku, jak i skutecznie ostrzegające w sytuacji zagrożenia. Niezawodność Misją Atest Gaz jest zapewnienie Klientom i Użytkownikom pełnego komfortu, płynącego z poczucia bezpieczeństwa życia i zdrowia ludzi, ochrony mienia oraz środowiska przed zagrożeniami ze strony gazów niebezpiecznych. Transparentność Siła naszej marki wynika z codziennej pracy z naszymi Klientami, wykwalifikowanego i doświadczonego zespołu specjalistów pasjonatów, ale także wielokierunkowego doświadczenia, dostępu do międzynarodowego know-how oraz doskonale rozwiniętego zaplecza badawczego i projektowego. Dzięki temu Atest Gaz może zaoferować unikalne, zaawansowane technologicznie, innowacyjne i niezawodne produkty, rozwiązania oraz systemy kompleksowo i w pełni zaspokajające indywidualne potrzeby Klientów zarówno sektora przemysłowego jak i budownictwa ogólnego (HVAC). System Sigma Gas Transparentność i niezawodność komunikacji zagrożeń gazowych Integralność Sigma Gas to kompleksowy i zintegrowany system detekcji gazów, który dostarcza rozwiązania przeznaczone dla instalacji przemysłowych. Na jego całość składają się współpracujące ze sobą czujniki, jednostki sterujące, sygnalizatory oraz akcesoria - zaprojektowane w taki sposób by zapewnić użytkownikowi unikatowe funkcjonalności.

3 Wykrywane gazy Wstęp do przemysłu Dzięki posiadanej technologii i zdobytemu doświadczeniu a także dzięki szerokim możliwościom konfiguracji, System Sigma Gas posiada możliwość wykrywania wielu gazów - poniżej zostały przedstawione przykładowe. Metan CH 4 Propan C 3 H 8 Amoniak NH 3 Wodór H 2 Acetylen C 2 H 2 Tlenek węgla CO Ditlenek węgla CO 2 Siarkowodór H 2 S Cyjanowodór HCN Chlorowodór HCl Sześciofluorek siarki SF 6 Fosgen COCl 2 Tlen O 2 Tlenek etylenu C 2 H 4 O Tlenek propylenu C 3 H 6 O Tlenek azotu NO Ditlenek azotu NO 2 Benzen C 6 H 6 Toluen C 7 H 8 Ksylen C 8 H 10 Styren C 8 H 8 Octan etylu C 4 H 8 O 2 Octan propylu C 5 H 10 O 2 Octan butylu C 6 H 12 O 2 Pentan C 5 H 12 Heksan C 6 H 14 Heptan C 7 H 16 Metanol CH 3 OH Izopropanol C 3 H 8 O Etanol C 2 H 5 OH Aceton C 3 H 6 O Metyloetyloketon (MEK) C 3 H 8 O Epichlorohydryna C 3 H 5 ClO Sigma Gas Transparentność i niezawodność komunikacji zagrożeń gazowych Sektor przemysłowy to obszar w którym Atest-Gaz konsekwentnie, od wielu lat stawia na jakość i bezkompromisowe rozwiązania w dziedzinie bezpieczeństwa. Wysokie wymagania względem naszych produktów dyktuje stopień skomplikowania instalacji procesowych, a także ilość i różnorodność występujących zagrożeń - zarówno ze strony gazów wybuchowych jak i toksycznych. Dzięki ścisłej współpracy z przedstawicielami polskiego przemysłu oraz międzynarodowymi ekspertami, możemy z pełną odpowiedzialnością powiedzieć, że jesteśmy świadomi wymagań, jakie są stawiane urządzeniom, których jesteśmy producentem. Nasze działania ukierunkowane są na rozwiązywanie problemów postawionych przez użytkowników instalacji przemysłowych i dostarczanie rozwiązań, które stanowią odpowiedź na te problemy. Taki model współpracy dostarcza nam wiedzę i dodatkowe szanse na rozwój oferowanych przez nas produktów. Dzięki temu, rozwiązania które u nas powstają są innowacyjne i posiadają zaimplementowane dodatkowe funkcjonalności, niespotykane w rozwiązaniach konkurencyjnych. Produkty firmy Atest-Gaz zyskały pozytywną opinię największych zakładów przemysłowych w Polsce. Jesteśmy obecni w przedsiębiorstwach przemysłu spożywczego, chemicznego, energetycznego, gazowniczego, petrochemicznego i innych. Czuwamy nad bezpieczeństwem osób pracujących przy produkcji farb, lakierów, paliw, samochodów, środków chemicznych, konstrukcji stalowych, czy też np. monitorów LCD. Kontynuując współpracę z polskim przemysłem, mamy nadzieję na ciągły rozwój polskich produktów i polskiej myśli technologicznej. Disiarczek węgla CS 2

4 Schemat systemu bezpieczeństwa gazowego Czujniki Gazu Ex Czujniki Sigma SmArt oraz Sigma ReAct służą do pomiaru stężeń gazów niebezpiecznych, w przestrzeniach zagrożonych wybuchem, gdzie mogą występować łatwopalne gazy, opary oraz pyły. Czujniki te mogą być wykonane w kilku opcjach m.in. bez wyświetlacza, z wyświetlaczem LCD bądź FLED. Czujniki Gazu Czujnik Sigma ProGas wykorzystywany jest do pomiaru stężeń gazów niebezpiecznych, w przestrzeniach nie zagrożonych wybuchem w warunkach trudnych, przemysłowych. Sigma ProGas występuje także w odmianach przeznaczonych do detekcji SF6 oraz freonów. Sygnalizatory System Sigma zapewnia transparentność i niezawodność komunikacji zagrożeń gazowych m.in. dzięki autorskim, unikalnym sygnalizatorom LTT czy SOLED3. Sygnalizatory te są w pełni zintegrowane z systemem komunikacji pozostałych elementów. Możliwe jest także zastosowanie sygnalizatorów innych producentów. RS-485 (MOD BUS RTU) MOD BUS ASCII PRZEKAŹNIKI ETHERNET PROFIBUS Jednostki Sterujące W skład systemu Sigma wchodzą Jednostki Sterujące dostępne w dwóch wersjach: kompaktowe jednostrefowe (Sigma Control L) bądź dedykowane, konfigurowane indywidualnie do potrzeb użytkownika bądź obiektu (Sigma MOD LED, Sigma MOD DRV, Sigma MOD LCD).

5 Sigma Smart Wyświetlacz Czujnik dostępny jest w jednej z trzech konfiguracji: bez wyświetlacza, z lokalnym wyświetlaczem LCD lub FLED. Szeroki zakres zastosowań Szeroki zakres temperatur pracy oraz obudowa wykonana z aluminium bądź ze stali kwasoodpornej pozwala na zastosowanie czujnika na obiektach o zróżnicowanych warunkach środowiskowych. Sensor Sensor dobierany jest indywidualnie do Państwa potrzeb - możliwość detekcji %DGW oraz pojedynczych ppm. Sigma Smart Sigma SmArt jest urządzeniem stanowiącym część systemu detekcji gazów Sigma Gas wykorzystywanym do pomiaru stężeń gazów niebezpiecznych, w przestrzeniach zagrożonych wybuchem, gdzie mogą występować łatwopalne gazy, opary oraz pyły. Charakterystyka urządzenia Różnorodność wykrywanych gazów i par. Szeroki zakres temperatur pracy. Możliwość wykonania z lokalnym wyświetlaczem LCD lub FLED. Opcjonalne wersje obudowy: aluminium lub stal kwasoodporna. Podstawowe funkcjonalności Integracja z innymi urządzeniami systemu detekcji gazów Sigma Gas. Nieinwazyjna kalibracja i konfiguracja czujnik może być kalibrowany i parametryzowany (np. wartości progów alarmowych) w strefach Ex bez otwierania obudowy lub wyłączenia innych części systemu detekcji gazów. Parametryzacja i kalibracja bez użycia części mechanicznych. Elektroniczna kompensacja wpływu temperatury otoczenia. Funkcja autodiagnostyki. Przechowywanie w pamięci czujnika parametrów takich jak: numer CAS substancji, nazwa lokalizacji, numer seryjny, czas pomiędzy obowiązkowymi kalibracjami, itp V DC 0,4 2 W ciśnienie ATEX Stopień IP Parametry komunikacji cyfrowej standard elektryczny protokół komunikacyjny Wbudowana sygnalizacja optyczna Wpusty kablowe (zakres dławionych średnic kabla) C (opcja T=0) 10 90% ciągle, 0 99% chwilowo Bez kondensacji 1013 hpa ± 10% Dowolny z powyższych parametrów może być ograniczony parametrami sensora II 2G Ex d IIC T6-T4 Gb II 2D Ex tb IIIC IEC IP63 IP65 (w przypadku gdy zastosowano Osłonę Bryzgoszczelną PW-071-A) (opcja O=D) RS-485 SigmaBus Wyświetlacz alfanumeryczny 2x8 typu LCD wraz z kontrolkami typu LED (opcja D=LCD) 3 13 mm, 7,5 11,9 mm, 11 14,3 mm Przekrój kabla złącz zaciskowych 0,5 2,5 mm 2 Materiał obudowy Aluminium pokryte farbą epoksydową / stal kwasoodporna (opcja E=ALx) stal kwasoodporna (opcja E=SS) Częstotliwość obowiązkowych przeglądów serwisowych Sposób montażu 3,5 kg Raz na rok (ważność świadectwa kalibracji) czas może ulec skróceniu ze względu na trudne warunki pracy Do ściany, 2 otwory na wkręt Ø 4 mm, rozstaw otworów 127 mm (patrz rysunek). Wskazane użycie adapterów ściennych PW-063-A / PW-064-WM1 / PW-064-WM2 / PW-064-WM4.

6 Sigma ReAct Wyświetlacz Czujnik dostępny jest w dwóch wariantach bez wyświetlacza lub z unikatowym czterokolorowym wyświetlaczem FLED. Szeroki zakres zastosowań Szeroki zakres temperatur pracy oraz obudowa wykonana z aluminium bądź ze stali kwasoodpornej pozwala na zastosowanie czujnika na obiektach o zróżnicowanych warunkach środowiskowych. Sigma ReAct Sigma ReAct jest urządzeniem stacjonarnym, przeznaczonymi do detekcji oraz monitorowania poziomu gazów reaktywnych w otaczającej atmosferze. W przypadku Sigma ReAct zastosowano sensory elektrochemiczne (odmiana ToxSurvey) używane do pomiaru gazów toksycznych i innych np. H2S, CO, NH3, HCl, itp. Sensory te oferują wysoką dokładność pomiaru jednak charakteryzuje je szybka utrata własności pomiarowych muszą być wymieniane raz na dwa trzy lata. Sensor ten nadaje się również do pomiaru O2. Charakterystyka urządzenia Różnorodność wykrywanych gazów i par. Szeroki zakres temperatur pracy. Możliwość wykonania z lokalnym wyświetlaczem FLED. Opcjonalne wersje obudowy: aluminium lub stal kwasoodporna V DC 0,4 2,2 W Ciśnienie ATEX Stopień IP Parametry komunikacji cyfrowej Protokół komunikacyjny Wbudowana sygnalizacja optyczna OC 10 90% ciągle 0 99% chwilowo Bez kondensacji 1013 ± 10% hpa Dowolny z powyższych parametrów może być ograniczony parametrami sensora II 3G Ex na IIC T3 Gc -40 Ta 50 C Bezpieczne warunki pracy urządzenia oraz niezakłócony dostęp gazu do sensora IP 63 IP 64 RS 485 Sigma BUS Bezpieczne warunki pracy urządzenia oraz możliwy zakłócony dostęp gazu do sensora Wielokolorowy wyświetlacz statusu czujnika (D=FLED) Ochrona przeciwwybuchowa ATEX Uzyskana cecha przeciwwybuchowości II 3G Ex na IIC T3 Gc pozwala na eksploatację w strefie 2 zagrożonej wybuchem z powodu gazów, oparów lub mgieł, na powierzchni ziemi. Podstawowe funkcjonalności Integracja z innymi urządzeniami systemu detekcji gazów Sigma Gas. Nieinwazyjna kalibracja i konfiguracja czujnik może być kalibrowany i parametryzowany (np. wartości progów alarmowych) w strefach Ex bez otwierania obudowy lub wyłączenia innych części systemu detekcji gazów. Parametryzacja i kalibracja bez użycia części mechanicznych. Elektroniczna kompensacja wpływu temperatury otoczenia. Funkcja autodiagnostyki. Przechowywanie, w pamięci czujnika, parametrów takich jak: numer CAS substancji, nazwa lokalizacji, numer seryjny, czas pomiędzy obowiązkowymi kalibracjami, itp. Wpusty kablowe zakres dławionych średnic kabla gwint zewnętrzny Przekrój kabla złącz zaciskowych 3,2 8 mm, 6,5 11,9 mm, 10,0 14,3 mm M20 0,5 2,5 mm² (dla przewodów podwójnych należy zastosować tulejki 2 x 1 mm² lub 2 x 0,75 mm²) 3,5 kg Materiał obudowy Aluminium pokryte farbą epoksydową / stal kwasoodporna / PTFE (opcja E=ALx) stal kwasoodporna (opcja E=SS) Częstotliwość obowiązkowych przeglądów serwisowych Raz na rok (ważność Świadectwa Kalibracji) czas może ulec skróceniu ze względu na trudne warunki pracy Sposób montażu Do ściany, 2 otwory na wkręt średnica 4 mm, rozstaw 127 mm Wskazane użycie wsporników montażowych PW-064-WM1/ PW- 064-WM2 / PW-064-WM4

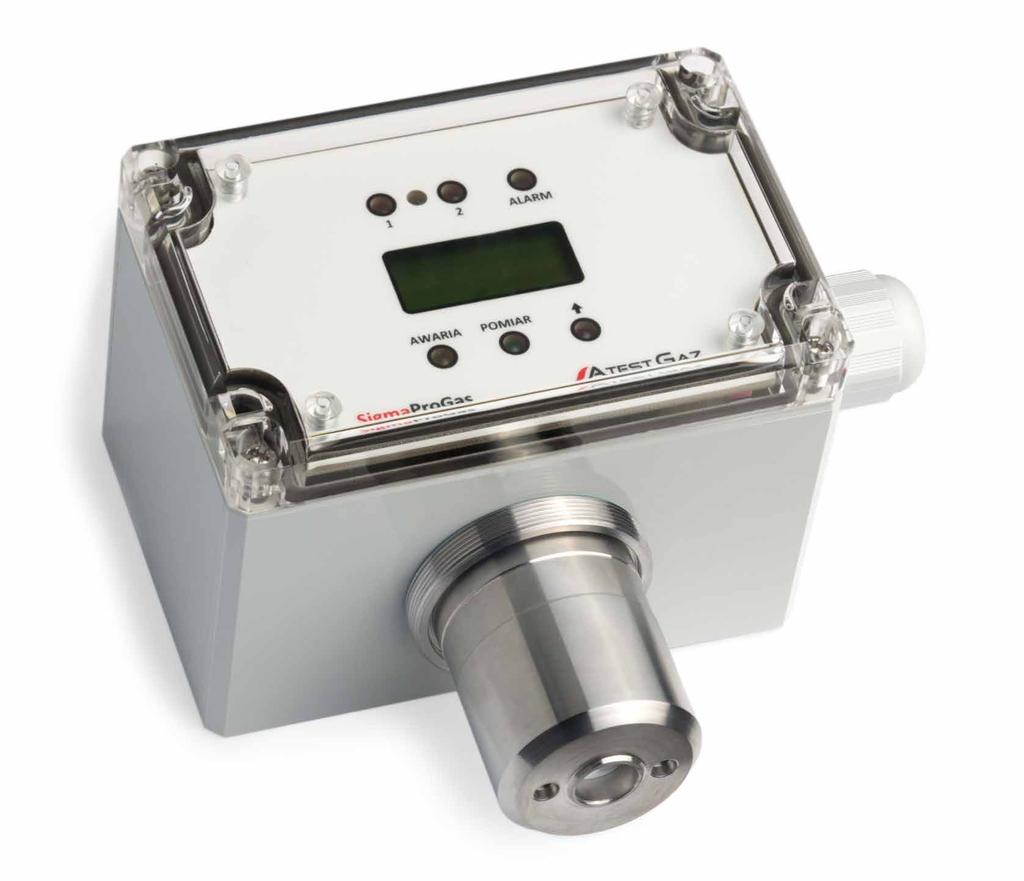

7 Sigma ProGas Wyświetlacz Czujnik Sigma ProGas podobnie jak Sigma SmArt może zostać wykonany w wersji z wyświetlaczem lokalnym FLED bądź bez. Obudowa Dostępne wersje: tworzywo sztuczne ABS lub PC, aluminium bądź stal kwasoodporna. Czujniki nie są przeznaczone do obiektów w których występuje strefa Ex. Sensor Czujnik wyposażony jest w sensor gazu dobierany indywidualnie pod potrzeby klienta szeroki zakres zastosowań. Sigma ProGas Sigma ProGas jest urządzeniem zaprojektowanym jako część systemu detekcji gazów Sigma Gas. Wykorzystywany jest do pomiaru stężeń gazów niebezpiecznych, w przestrzeniach nie zagrożonych wybuchem w warunkach trudnych, przemysłowych. Charakterystyka urządzenia Różnorodność wykrywanych gazów i par. Szeroki zakres temperatur pracy. Szybka i jednoznaczna ocena pracy czujnika - wersja z wyświetlaczem LCD. Podstawowe funkcjonalności Integracja z innymi urządzeniami systemu detekcji gazów Sigma Gas. Nieinwazyjna kalibracja i konfiguracja czujnik może być kalibrowany i parametryzowany (np. wartości progów alarmowych) bez otwierania obudowy lub wyłączenia innych części systemu detekcji gazów. Parametryzacja i kalibracja bez użycia części mechanicznych. Elektroniczna kompensacja wpływu temperatury otoczenia. Funkcja autodiagnostyki. Przechowywanie, w pamięci czujnika, parametrów takich jak: numer CAS substancji, nazwa lokalizacji, numer seryjny, czas pomiędzy obowiązkowymi kalibracjami, itp V DC 2 W Ciśnienie Stopień IP Parametry komunikacji cyfrowej Protokół komunikacyjny Wbudowana sygnalizacja optyczna Klasa ochronności elektrycznej Wpusty kablowe zakres dławionych średnic kabla gwint zewnętrzny Przekrój kabla złącz zaciskowych OC 10 90% ciągle 0 99% chwilowo 1013 hpa ± 10% IP63 IP65 (w przypadku gdy zastosowano Osłonę Bryzgoszczelną PW-071-A) RS 485 Sigma BUS Wyświetlacz alfanumeryczny 2x8 typu LCD wraz z kontrolkami typu LED III 6 12 mm (E = ABS, PC) 7 13 mm (E = ALB, ALZ) 8 13 mm (E = SS, C) M20 0,5 2,5 mm² (dla przewodów podwójnych należy zastosować tulejki 2 x 1 mm 2 lub 2 x 0,75 mm 2 ) Materiał obudowy ABS, PC Aluminium pokryte farbą epoksydową / stal kwasoodporna (opcja E = Alx) Aluminium pokryte powłoką creodur / stal kwasoodporna (opcja E = C) stal kwasoodporna (opcja E = SS) Częstotliwość obowiązkowych przeglądów serwisowych 3,5 kg Raz na rok (ważność świadectwa kalibracji) czas może ulec skróceniu ze względu na trudne warunki pracy Sposób montażu 4 otwory na wkręt średnica 4,5 mm lub M4 (opcja E = ABS, PC) 2 otwory na wkręt średnica 4 mm (opcja E = ALB, ALZ, C, SS)

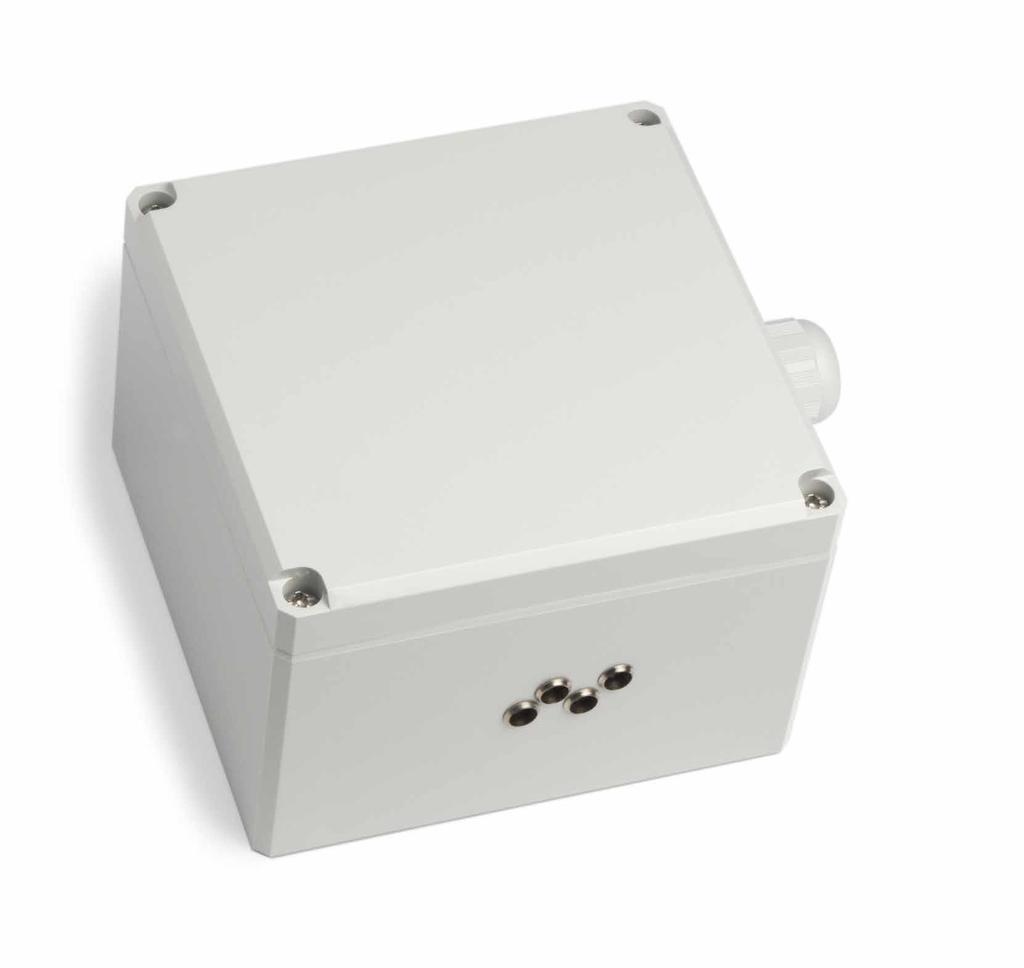

8 Sigma ProGas SF6 Wyświetlacz Czujnik Sigma ProGas SF6 może zostać wykonany w wersji z wyświetlaczem lokalnym LCD bądź bez. Niezawodność Sigma ProGas SF6 dzięki zaawansowanej elektronice oraz sensorowi IR zapewnia niezawodną pracę na obiekcie. Sensor Czujnik wyposażony jest w sensor Infra-Red który pozwala na pomiar stężenia SF6 już w zakresie 1000 ppm. Sigma ProGas SF6 Sigma ProGas SF6 służy do bieżącego monitorowania otaczającej atmosfery pod kątem występowania stężeń szcześciofluorku siarki. Czujnik Sigma ProGas SF6 wyposażony jest w sensor Infra-Red który przy zapewnieniu wysokiej wiarygodności i dokładności pomiaru, oferuje bardzo niskie koszty eksploatacji. Dodatkową zaletą czujnika jest możliwość jego integracji z systemem Sigma Gas, co rozbudowuje urządzenie o ogromny pakiet dodatkowych funkcjonalności podnoszących bezpieczeństwo i zwiększających komfort jego użytkowania. Podstawowe funkcjonalności Wykrywanie obecności sześciofluorku siarki w otaczającej atmosferze. Możliwość wykonania z lokalnym wyświetlaczem LCD. Integracja z innymi urządzeniami systemu detekcji gazów Sigma Gas. Nieinwazyjna parametryzacja i kalibracja, bez użycia elementów mechanicznych. Elektroniczna kompensacja wpływu temperatury otoczenia. Zastosowanie Elektrownie. Stacje elektroenergetyczne. Przemysł metalurgiczny V DC 1,5 W Ciśnienie Zakres pomiarowy Stopień IP IP 43 Parametry komunikacji cyfrowej Protokół komunikacyjny Opcjonalna sygnalizacja optyczna Klasa ochronności elektrycznej Wpusty kablowe zakres dławionych średnic kabla gwint zewnętrzny Przekrój kabla złącz zaciskowych Materiał obudowy Częstotliwość obowiązkowych przeglądów serwisowych Sposób montażu OC 0-95% bez kondensacji 1000 ± 20% hpa ppm RS 485 Sigma BUS Wyświetlacz alfanumeryczny 2 x 16 typu LCD z kontrolkami LED (opcja) III 6-12 mm M mm² (dla przewodów podwójnych należy zastosować tulejki 2 x 1 mm 2 lub 2 x 0,75 mm 2 ) ABS lub PC (opcja) 0,3 kg Raz na rok (ważność Świadectwa Kalibracji) 4 otwory na wkręt Ø 4 mm, rozstaw 110 mm x 90 mm

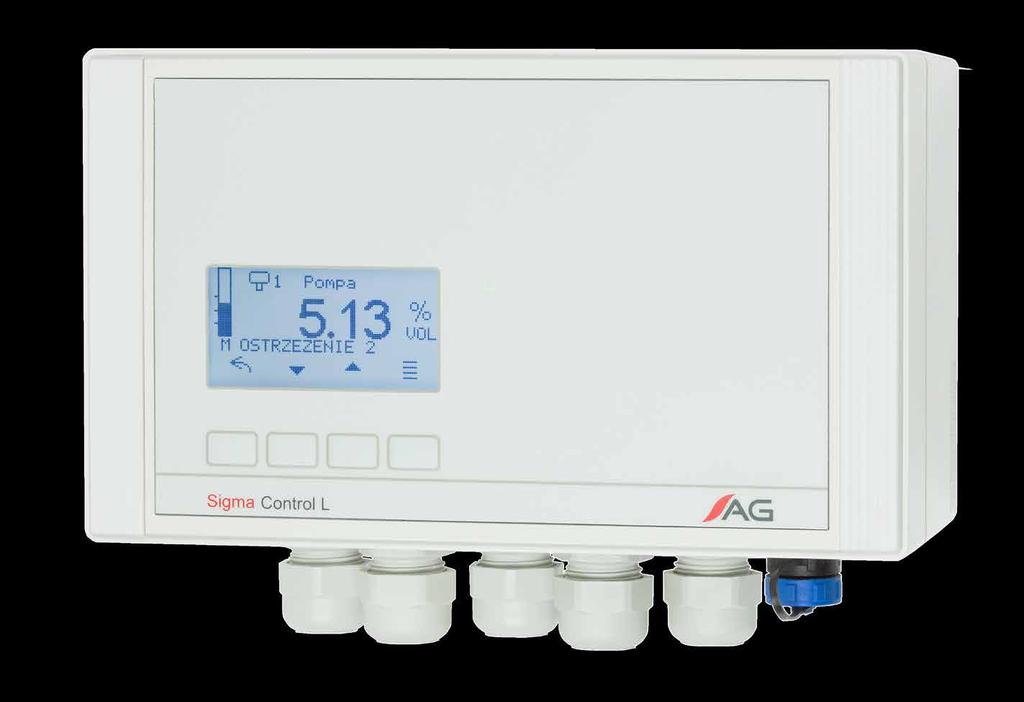

9 Sigma Control L Jednostka Sterująca Wbudowane SSO Jednostka Sterująca wyposażona jest w wyświetlacz LCD, wewnętrzny buczek oraz w Systemowy Sygnalizator Optyczny który pozwala użytkownikowi na natychmiastową ocenę ogólnego stanu systemu. Nowoczesne wzornictwo Urządzenie zostało wykonane tak, aby było przyjazne użytkownikowi - łatwy w obsłudze, intuicyjny i czytelny interfejs użytkownika. Moduł Rozszerzeń Interfejs Modułu Rozszerzeń pozwala na zwiększanie funkcjonalności Jednostki Sterującej Sigma Control L - możliwa łączność z systemami DCS, SCADA, Sterowniki PLC czy systemami p.poż. Jednostka Sterująca Sigma Control L Sigma Control L jest zaawansowaną Jednostką Sterującą przeznaczoną do niewielkich systemów detekcji gazów. Odpowiada za kontrolę wszystkich urządzeń podłączonych oraz integruje je w jeden system Sigma Gas. Jej zaletą jest zapewnienie dwóch unikalnych, przejrzystych i spójnych perspektyw prezentacji danych: Perspektywa ogólna Sigma Control L (podobnie jak inne Jednostki Sterujące systemu Sigma Gas) posiada unikalny Systemowy Sygnalizator Optyczny, który umożliwia jednoznaczną i natychmiastową ocenę całego systemu. Perspektywa szczegółowa Użytkownik w sąsiedztwie Jednostki Sterującej jest w stanie kontrolować wskazania (np. czujników) oraz nimi zarządzać (potwierdzanie alarmów, zmiana parametrów, itp.). Podstawowe funkcjonalności Dwa wyjścia sterujące sygnalizacją optycznoakustyczną. Bezpieczeństwo różne hasła dla każdego poziomu dostępu do nastaw parametrów. Dwustanowe wejście przeznaczone do symulacji obecności gazu (umożliwia łatwe wygenerowanie progu alarmowego w systemie). Trzy konfigurowalne wyjścia dwustanowe. Gniazdo rozszerzeń, które umożliwia dodanie modułów rozbudowujących dostępne funkcjonalności, np.: * moduł wyjścia RS-485 do komunikacji z DCS lub SCADA, * moduł wizualizacji pracy systemu oparty o witrynę www - dostęp poprzez sieć Ethernet. 230 V AC ± 10%; 60 W V DC; 60 W Stopień IP IP 43 Parametry wejść dwustanowych: RWE nieaktywne aktywne Wbudowana sygnalizacja optyczna Wbudowana sygnalizacja akustyczna Klasa ochronności elektrycznej Parametry wyjść dwustanowych: przekaźniki wyjścia sygnalizatorów Parametry komunikacji cyfrowej: Port DETECTORS BUS protokół komunikacyjny Port serwisowy Typ złącza Wymagane zabezpieczenie zasilanie 230 V AC zasilanie 24 V DC Przekrój kabla złącz zaciskowych Materiał obudowy 0-40 OC 10-90% ciągle, 0-99% chwilowo Najkrótszy zauważalny przez system impuls wynosi 0,2 s 10 kω 0-1 V DC polaryzacja dowolna V DC polaryzacja dowolna Wyświetlacz typu LCD, monochromatyczny, ok. 2,4 Wskaźniki typu LED 60 db w odległości 1 m I dla zasilania 230 V AC, III dla zasilania 24V DC - Konstrukcja urządzenia w oparciu o klasę II Styki o wspólnym potencjale niezabezpieczone, obciążalność: 230 V DC / 0,25 A 24 V DC / 3 A 230 VAC / 3 A Łączny prąd dla wszystkich styków nie większy niż 3A Aktywne1, 24V / 1A, zabezpieczone bezpiecznikiem RS-485 nieizolowane Sigma BUS USB nieizolowane, klasa V2.0 Mini-B Wyłącznik nadprądowy typu C2 na przewodach L i N Wyłącznik nadprądowy typu B6 na jednym z biegunów 0,08-2,5 mm2 Poliwęglan 1,5 kg Sposób montażu 4 otwory na wkręt średnica 4 mm, rozstaw 189,3 x 90 mm,

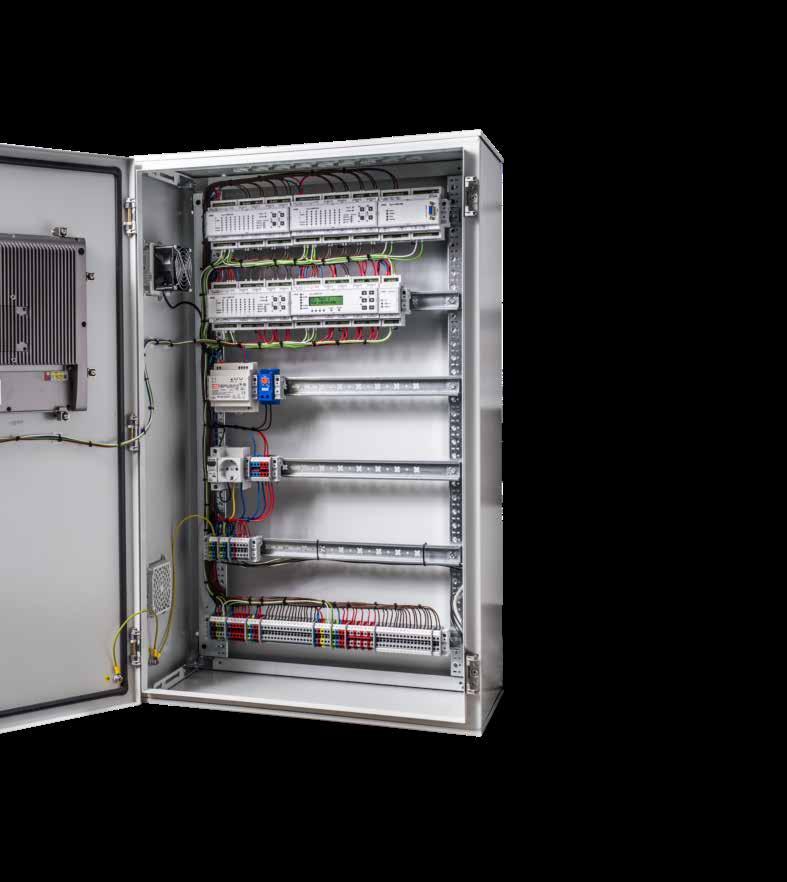

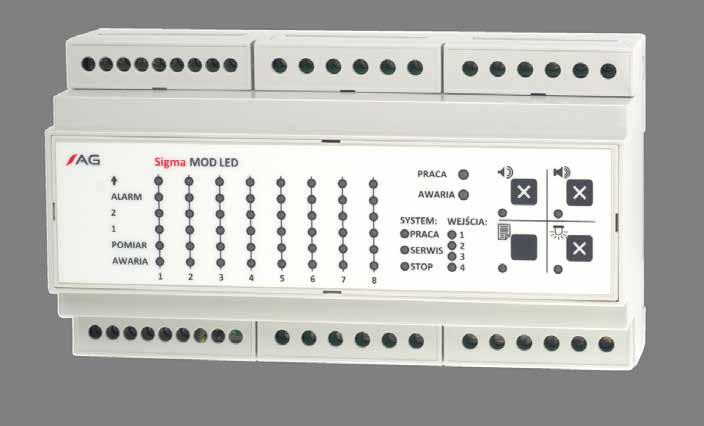

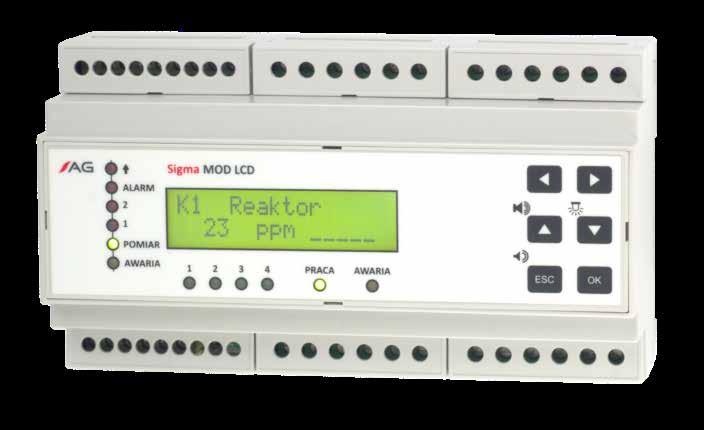

10 Modułowa Jednostka Sterująca Strefy alarmowe Modułowa Jednostka Sterująca pozwala na dowolną konfigurację, dzięki czemu ilość stref alarmowych może być dostosowana do Państwa potrzeb. Prosta konfiguracja Możliwość rozbudowy systemu o dowolną ilość wyjść przekaźnikowych, sygnalizatorów oraz czujników. Łatwa integracja z innymi systemami Urządzenie za pomocą odpowiednich sygnałów wyjściowych może współpracować z innymi systemami automatyki czy p.poż. Moduł Jednostki Sterującej Sigma MOD LCD Moduł Sigma MOD LCD jest podstawowym modułem stosowanym w Jednostkach Sterujących systemu Sigma Gas. Jego główną funkcją jest zintegrowanie poszczególnych urządzeń w sprawny i niezawodny System Detekcji Gazów, dodatkowo moduł ten odpowiedzialny jest za odczyt sygnałów z czujników oraz innych urządzeń współpracujących. Wyświetlacz oraz kontrolki w które wyposażony jest moduł mają za zadanie informować o aktualnym stanie pracy systemu - możliwe jest sprawdzenie statusu każdego czujnika. Taka budowa interfejsu użytkownika zapewnia udostępnienie operatorowi czytelnej i szybkiej informacji na temat stanu pracy każdego z podłączonych do niej czujników. Moduł Jednostki Sterującej Sigma MOD LED Moduł Sigma MOD LED rozszerza funkcjonalności Jednostki Sterującej o dodatkowe wyjścia przekaźnikowe, wejścia DI oraz zapewnia wizualizację pracy podłączonych do Jednostki Sterującej czujników za pomocą 8 kompletów kontrolek (po 1 komplecie dla każdego z max. 8 sztuk czujników). Taka budowa interfejsu użytkownika zapewnia udostępnienie operatorowi czytelnej i szybkiej informacji na temat stanu pracy każdego z podłączonych do niej czujników. Moduł Jednostki Sterującej Sigma MOD DRV Moduł ten odpowiedzialny jest za synchronizację pomiarów wykonywanych przez czujniki, tak by otrzymać z nich dane zmierzone w jednym czasie, dodatkowo moduł ten umożliwia wykonanie kalibracji czujników oraz przeprowadzania szeregu innych operacji serwisowych w trakcie pracy Systemu Sigma. Dzięki współpracy z Sigma MOD LCD konfiguracja urządzeń możliwa jest z jednego miejsca za pomocą interfejsu serwisowego.

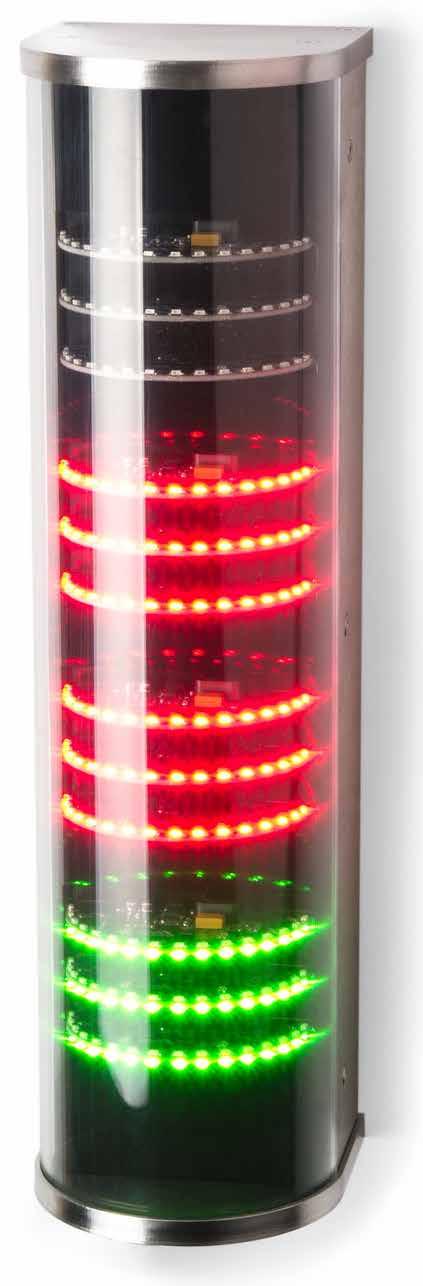

11 LTT Sygnalizator optyczno - akustyczny Niezawodność LTT gwarantuje niezawodność dzięki specjalnej konstrukcji elektroniki oraz zastosowaniu rozwiązań opartych o diody LED. Posiada także funkcję nadzorowania linii sterującej. Gotowy do pracy w każdych warunkach Korpus ze stali szlachetnej (AISI-304) oraz stopień ochrony IP 65 pozwalają na zastosowanie sygnalizatora LTT w najbardziej wymagających i agresywnych warunkach środowiskowych, w obecności pyłów bądź cieczy. Jednocześnie, tam gdzie jest to wymagane np. w przetwórstwie spożywczym - zastosowany materiał zapewnia wysoki poziom higieny. Czytelne komunikaty Sygnalizator optyczno - akustyczny LTT wyposażony jest w moduły LED, które umożliwiają dowolną konfigurację z zastosowaniem pięciu kolorów oraz w funkcję informowania o poprawnej pracy urządzeń, które odpowiadają ze jego załączanie. Wbudowana dwuprogowa sygnalizacja akustyczna pozwala na szybkie i jednoznaczne identyfikowanie stanów zagrożenia na obiekcie. Sygnalizator Optyczno - Akustyczny LTT Sygnalizator Optyczno - Akustyczny LTT to urządzenie unikatowe i niezawodne, przeznaczone do pracy w najbardziej różnorodnych warunkach, występuje w dwóch wersjach LTT-4 oraz LTT-2. W LTT zastosowano niezależnie konfigurowane i sterowane moduły świetlne z bardzo jasnymi diodami LED dzięki którym można uzyskać wiarygodne, czytelne oraz odpowiednio szczegółowe źródło informacji o zagrożeniach występujących na danym obszarze. Cechą unikalną sygnalizatora jest możliwość informowania o poprawnej pracy urządzeń, które odpowiadają ze jego załączanie, a także monitoring linii, do której jest podłączony. Charakterystyka urządzenia Do 4-ch różnych, sterowanych niezależnie kolorów świecenia (światło ciągłe). Dostępne kolory: zielony, czerwony, biały, żółty, niebieski. Możliwość podłączenia i sterowania z wykorzystaniem wyjść napięciowych lub magistrali RS-485 (protokół Modbus RTU oraz Sigma BUS). W systemie Sigma Gas, sygnalizator LTT może pełnić rolę Systemowego Sygnalizatora Optycznego (SSO). Produkt zaprojektowany jako przyjazny instalatorowi - odporny na błędy w podłączeniu linii sygnałowych. Powyższe cechy sprawiają, że Sygnalizator Optyczno-Akustyczny LTT jest sygnalizatorem wysoce uniwersalnym, który nadaje się do zastosowania w bardzo wielu aplikacjach. Stopień IP IP 65 Parametry komunikacji cyfrowej Port S Protokół komunikacyjny Port E Protokół komunikacyjny Wbudowana sygnalizacja akustyczna Klasa ochronności elektrycznej Wpusty kablowe (zakres dławionych średnic kabla) Przekrój kabla złącz zaciskowych Materiał obudowy Sposób montażu PW-091-S V DC PW-091-M V DC PW-091-C V DC 6 W - LTT2 11 W - LTT OC 0 100% RS-485 Sigma BUS RS-485 Modbus ASCII/RTU, b/s 90 db w odległości 1 m III 8 13 mm 0,08 1,5 mm2 (dla przewodów podwójnych należy zastosować tulejki 2 x 1 mm2 lub 2 x 0,75 mm2) Stal nierdzewna , poliwęglan około 1 kg (LTT2), około 1,5 kg (LTT4) Wieszak, 2 otwory na wkręt, średnica 5 mm

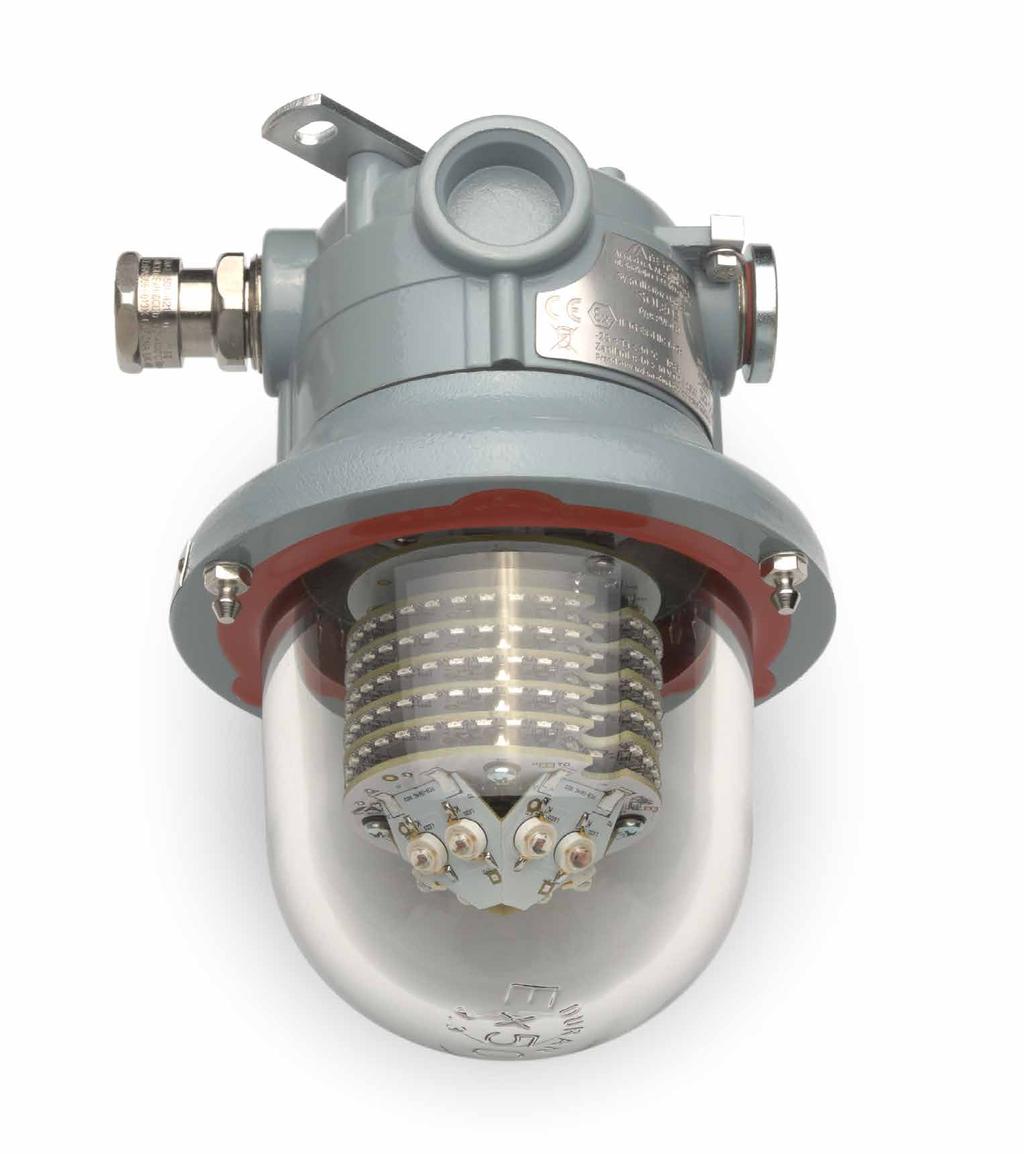

12 SOLED 3 Sygnalizator optyczny Sygnalizator Optyczny Ochrona przeciwwybuchowa ATEX Sygnalizator SOLED3 został stworzony tak aby zapewnić bezpieczeństwo na obiektach zagrożonych wybuchem. Posiada kategorię II 3G Ex d IIC T6 Gc / II 3D Ex t IIIC T85 C Dc. SOLED3 Sygnalizator Optyczny SOLED3 jest urządzeniem służącym do optycznej sygnalizacji w przestrzeniach zagrożonych wybuchem, za pomocą sygnałów świetlnych o różnych kolorach. W sygnalizatorze SOLED3 zastosowano trzy niezależnie konfigurowane i sterowane sekcje świetlne z bardzo jasnymi diodami LED. Dzięki takiej konstrukcji SOLED3 jest sygnalizatorem bardzo uniwersalnym, który nadaje się do zastosowań w bardzo wielu aplikacjach przemysłowych. Moc poszczególnych segmentów świecących ATEX V DC max. 10 W (w zależności od ilości zastosowanych segmentów LED) Segment czerwony oraz żółty 2 W Segment zielony, niebieski oraz biały 1,25 W Segment światła błyskowego 3 W O C 10-90% ciągle 0-99% chwilowo II 3G Ex d IIC T6 Gc II 3D Ex t IIIC T85 C Dc Czytelne komunikaty Trzy różne, niezależnie konfigurowalne sekcje świetlne zapewniają czytelny system komunikacji zagrożeń na obiekcie. Moduł FLASH Sygnalizator wyposażony jest w moduł FLASH zbudowany z diod High Power LED. Zastosowane rozwiązanie ułatwia identyfikację stanu zagrożenia dzięki generowanym błyskom, wywołującym refleksy świetlne na elementach instalacji technologicznej. Przyciąga to uwagę personelu i osób postronnych, znajdujących się w strefie oddziaływania urządzenia. W Systemach Detekcji Gazów Sigma Gas, w strefach zagrożenia wybuchem, sygnalizator SOLED3 może pełnić rolę Systemowego Sygnalizatora Optycznego (dla stanów: monitoring, alarm oraz awaria). Charakterystyka urządzenia Urządzenie przeznaczone jest do pracy w przestrzeniach zagrożonych wybuchem gazu (strefa 2) i pyłu (strefa 22). Moduły świecące zbudowane z wykorzystaniem diod LED moduły te dostępne są w różnych, sterowanych niezależnie kolorach. Aluminiowa, odporna na warunki atmosferyczne obudowa oraz szklany klosz zapewniają szeroki zakres zastosowań. Dzięki rozbudowanej listwie zaciskowej oraz możliwości zastosowania 3 wpustów kablowych możliwe jest podłączenie kolejnego sygnalizatora optycznego i/lub akustycznego. Stopień IP IP 65 Parametry czasowe modulacji i błysku Parametry wejść sterująco-zasilających Nieaktywne Aktywne Sposób sygnalizacji optycznej Natężenie oświetlenia Klasa ochronności elektrycznej Wpusty kablowe (zakres dławionych średnic kabla w zależności od zastosowanego dławika) Okres: około 1,5 s Wypełnienie modulacji: 50 % Czas błysku: 50 ms 0-1 V V Lampy typu LED, max. 60 Cd (w zależności od ilości i rodzaju zastosowanych segmentów) III 3-8 mm 7,5-11,9 mm 11-14,3 mm Przekrój kabla złącz zaciskowych 0,5-2,5 mm 2 Materiał obudowy Częstotliwość obowiązkowych przeglądów serwisowych Aluminium, pokrycie farbą epoksydową, szklany klosz 1,6 kg Raz na pół roku Czas życia elementów eksploatacyjnych Moduł Świecenia od 2 do 10 lat (w zależności od warunków pracy i modułu szczegóły w podręczniku użytkownika) Sposób montażu Sufitowy lub za pomocą wspornika montażowego PW-064-WM5

13 Więcej szczegółów na temat urządzeń i innych elementów z naszej oferty znajdą Państwo na naszej stronie: Atest Gaz A. M. Pachole sp. j. Spokojna 3, Gliwice biuro@atestgaz.pl Niniejszy dokument nie stanowi oferty w rozumieniu przepisów Kodeksu Cywilnego oraz innych właściwych przepisów, lecz jest zaproszeniem do zawarcia umowy w rozumieniu art. 71 Kodeksu Cywilnego. Atest-Gaz A. M. Pachole sp. j. zastrzega sobie prawo do jednostronnego dokonywania zmian i modyfikacji niniejszego dokumentu oraz do wprowadzania w każdym czasie zmian dotyczących charakterystyki wyrobu. Parametry wyrobów mogą zmieniać się bez uprzedzenia. MR-011 R04
