1 Podręcznik Użytkownika Sygnalizator Optyczny SOLED3 Kod produktu: PW-081-A-X POD-032-PL R05

2 Konstruujemy, Produkujemy, Wdrażamy i Obsługujemy: Systemy Monitorowania, Wykrywania i Redukowania Zagrożeń Gazowych Zapraszamy do zapoznania się z naszą ofertą na naszej stronie Atest-Gaz A. M. Pachole sp. j. ul. Spokojna 3, Gliwice tel.: fax: biuro@atestgaz.pl

3 Uwagi i zastrzeżenia Podłączanie i eksploatacja urządzenia/systemu dopuszczalne jest jedynie po przeczytaniu i zrozumieniu treści niniejszego dokumentu. Należy zachować Podręcznik Użytkownika wraz z urządzeniem do wykorzystania w przyszłości. Producent nie ponosi odpowiedzialności za błędy, uszkodzenia i awarie spowodowane nieprawidłowym doborem urządzeń, przewodów, wadliwym montażem i niezrozumieniem treści niniejszego dokumentu. Niedopuszczalne jest wykonywanie samodzielnie jakichkolwiek napraw i przeróbek w urządzeniu. Producent nie ponosi odpowiedzialności za skutki spowodowane takimi ingerencjami. Zbyt duże narażenia mechaniczne, elektryczne bądź środowiskowe mogą spowodować uszkodzenie urządzenia. Niedopuszczalne jest używanie urządzeń uszkodzonych bądź niekompletnych. Projekt systemu detekcji gazu chronionego obiektu może narzucać inne wymagania dotyczące wszystkich faz życia produktu. Niedopuszczalne jest stosowanie części innych, niż te wymienione w tabeli 6. Jak używać tego podręcznika? Wyróżnienia tekstu użyte w dokumencie: Na informacje zawarte w takim akapicie należy zwrócić szczególną uwagę. Podręcznik Użytkownika składa się z tekstu głównego i załączników. Załączniki są niezależnymi dokumentami które mogą występować bez Podręcznika Użytkownika. Załączniki posiadają własną numerację stron nie związaną z numeracją stron podręcznika. Dokumenty te mogą także posiadać własny spis treści. Każdy dokument podręcznika jest oznaczony w prawym dolnym rogu nazwą (symbolem) i rewizją (numerem wydania). s Podręcznik Użytkownika: POD-032-PL R05

4 Spis Treści 1 Informacje wstępne Bezpieczeństwo Przeznaczenie Charakterystyka urządzenia Opis budowy i montażu Interfejsy wejścia wyjścia Interfejs elektryczny sygnalizatora Sposoby łączenia sygnalizatorów Łączenie sygnalizatorów optycznych Łączenie sygnalizatorów optycznych i akustycznych Cykl życia Transport Montaż Konfiguracja Czynności okresowe Utylizacja Dane techniczne Lista elementów eksploatacyjnych Lista akcesoriów Sposób oznaczania produktu Załączniki...17 Spis Tabel Tabela 1: Opis listwy zaciskowej...8 Tabela 2: Lista potrzebnych narzędzi...10 Tabela 3: Konfiguracja urządzenia...12 Tabela 4: Czas życia modułu świecącego ze światłem błyskowym...13 Tabela 5: Dane techniczne...15 Tabela 6: Lista elementów eksploatacyjnych...16 Tabela 7: Lista akcesoriów...16 Tabela 8: Sposób oznaczenia produktu...16 Spis Ilustracji Ilustracja 1: Budowa sygnalizatora...6 Ilustracja 2: Gabaryty i sposób montażu...7 Ilustracja 3: Listwa zaciskowa...8 Ilustracja 4: Sposób prowadzenia kabla wchodzącego do sygnalizatora...10 Ilustracja 5: Instrukcja montażu część Ilustracja 6: Instrukcja montażu część Ilustracja 7: Instrukcja montażu część Ilustracja 8: Przełączniki konfiguracji...12 s Podręcznik Użytkownika: POD-032-PL R05

5 1 Informacje wstępne 1.1 Bezpieczeństwo Nie wolno dopuścić by na powierzchni sygnalizatora zebrała się warstwa zanieczyszczeń grubsza niż 5 mm. Wpusty kablowe powinny być należycie dokręcone. Kabel wychodzący z sygnalizatora powinien być poza nim trwale przymocowany. Sygnalizator powinien być zamontowany w pozycji pracy określonej przez producenta (patrz rozdział 2). Sygnalizator powinien być zainstalowany w miejscu gdzie występuje małe prawdopodobieństwo jego mechanicznego uszkodzenia. Urządzenie zawiera silne źródła światła. Podczas działania sygnalizatora nie należy kierować wzroku bezpośrednio w jego stronę oraz należy zachować od niego bezpieczną odległość. 1.2 Przeznaczenie Sygnalizator Optyczny SOLED3 typu PW-081 jest urządzeniem służącym do optycznej sygnalizacji w przestrzeniach zagrożonych wybuchem za pomocą sygnałów świetlnych o różnych kolorach. Dzięki rozbudowanej listwie zaciskowej oraz możliwości zastosowania 3 wpustów kablowych sygnalizator posiada możliwość podłączenia podłączenie kolejnego urządzenia sygnalizatora optycznego i/lub akustycznego. 1.3 Charakterystyka urządzenia Urządzenie przeznaczone do pracy w przestrzeniach zagrożonych wybuchem gazu (strefa 2) i pyłu (strefa 22). Moduły świecące zbudowane z użyciem diod LED. Do 3 różnych, sterowanych niezależnie kolorów świecenia. Możliwe warianty: światło ciągłe lub modulowane (efekt migania) czerwone, światło ciągłe lub modulowane zielone, światło ciągłe lub modulowane żółte, światło ciągłe lub modulowane białe, światło ciągłe lub modulowane niebieskie, światło czerwone błyskowe dużej mocy. Możliwość podłączenia sygnalizatora akustycznego. Aluminiowa, odporna na warunki atmosferyczne obudowa. Ilość i rodzaj zastosowanych segmentów LED może być dostosowana do potrzeb aplikacji. Tryb pracy światło ciągłe lub modulowane jest konfigurowane za pomocą przełączników (szczegóły patrz rozdział 5.3). Modulowanie pozwala na uzyskanie efektu migania dowolnej sekcji lub naprzemiennego migania sekcji. s Podręcznik Użytkownika: POD-032-PL R05

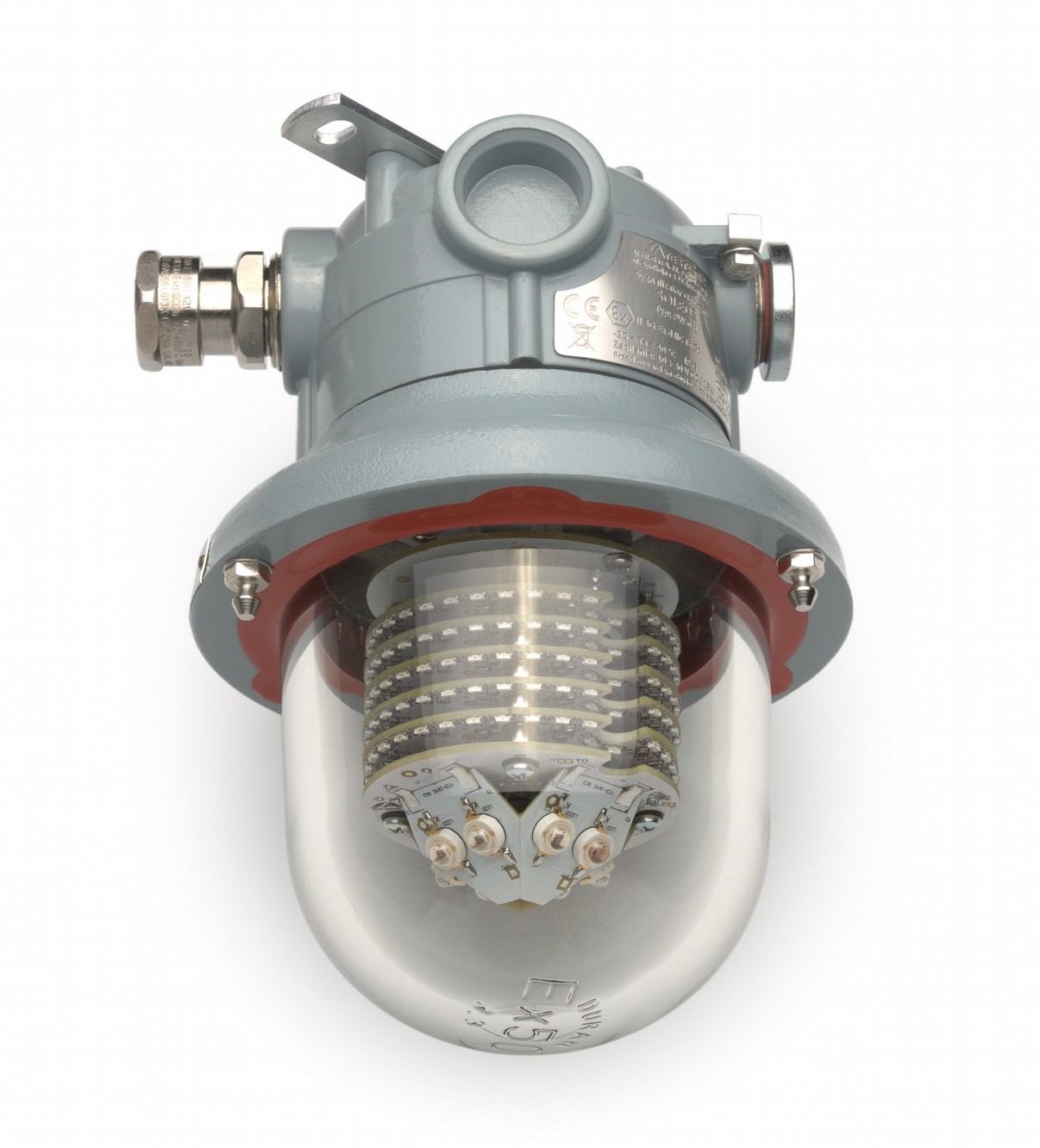

6 2 Opis budowy i montażu Sygnalizator Optyczny SOLED 3 wyposażony został w moduł świecący składający się z maksymalnie 6 segmentów (P1 P6) oraz segmentu światła błyskowego. Korpus sygnalizatora Segment P1 Klosz sygnalizatora Ilustracja 1: Budowa sygnalizatora Moduł świecący Segment światła błyskowego s Podręcznik Użytkownika: POD-032-PL R05

7 108 M6 Dla SOLED3 od numeru DG 0069 Dla SOLED3 do numeru DG 0068 NPT 3/4 EN /4 220 Φ135 Pozycja pracy: pionowa szklanym kloszem w dół. Ilustracja 2: Gabaryty i sposób montażu s Podręcznik Użytkownika: POD-032-PL R05

8 3 Interfejsy wejścia wyjścia 3.1 Interfejs elektryczny sygnalizatora Sygnalizator posiada zdublowaną listwę zaciskową, by w przypadku potrzeby połączenia więcej niż jednego urządzenia nie występowała konieczność użycia dodatkowych skrzynek przelotowo-rozgałęźnych SO1 SO2 SO3 SO- SA+ SA- 5 6 Ilustracja 3: Listwa zaciskowa Nr Zacisk Opis 1 SO1 Wejście sterująco-zasilające światła ciągłego (kolor 1). Podanie napięcia zasilającego na zacisk powoduje zaświecenie światła 2 SO2 Wejście sterująco-zasilające światła ciągłego (kolor 2). Podanie napięcia zasilającego na zacisk powoduje zaświecenie światła 3 SO3 Tylko dla sygnalizatora z modułem świecącym ze światłem błyskowym (typu PW-081-A-x-B, patrz rozdział 9) Wejście sterująco-zasilające światła ciągłego (kolor 3) lub światła błyskowego (w przypadku, gdy sygnalizator wyposażony jest w segment światła błyskowego) 4 SO- Wspólny zacisk uziemienia dla sygnałów SO1 SO3 5 SA+ Dodatni zacisk zasilania sygnalizatora akustycznego podłączonego do sygnalizatora optycznego 6 SA- Ujemny zacisk zasilania sygnalizatora akustycznego podłączonego do sygnalizatora optycznego Tabela 1: Opis listwy zaciskowej s Podręcznik Użytkownika: POD-032-PL R05

9 4 Sposoby łączenia sygnalizatorów 4.1 Łączenie sygnalizatorów optycznych SO1 SO2 SO3 SO- 4.2 Łączenie sygnalizatorów optycznych i akustycznych SO1 SO2 SO3 SO- SA+ SA- 5 Cykl życia 5.1 Transport Urządzenie powinno być transportowane w sposób taki jak nowe urządzenia tego typu. Jeżeli oryginalne pudełko, wytłoczka lub inne zabezpieczenia (np. korki) nie są dostępne, należy samodzielnie zabezpieczyć urządzenie przed wstrząsami, drganiami i wilgocią innymi równoważnymi metodami. 5.2 Montaż Uwagi dotyczące instalacji Po instalacji wpusty kablowe powinny być należycie dokręcone. Sygnalizator powinien być zamontowany w pozycji pracy określonej przez producenta (patrz rozdział 2). Sygnalizator powinien być zainstalowany w miejscu gdzie występuje małe prawdopodobieństwo jego mechanicznego uszkodzenia. s Podręcznik Użytkownika: POD-032-PL R05

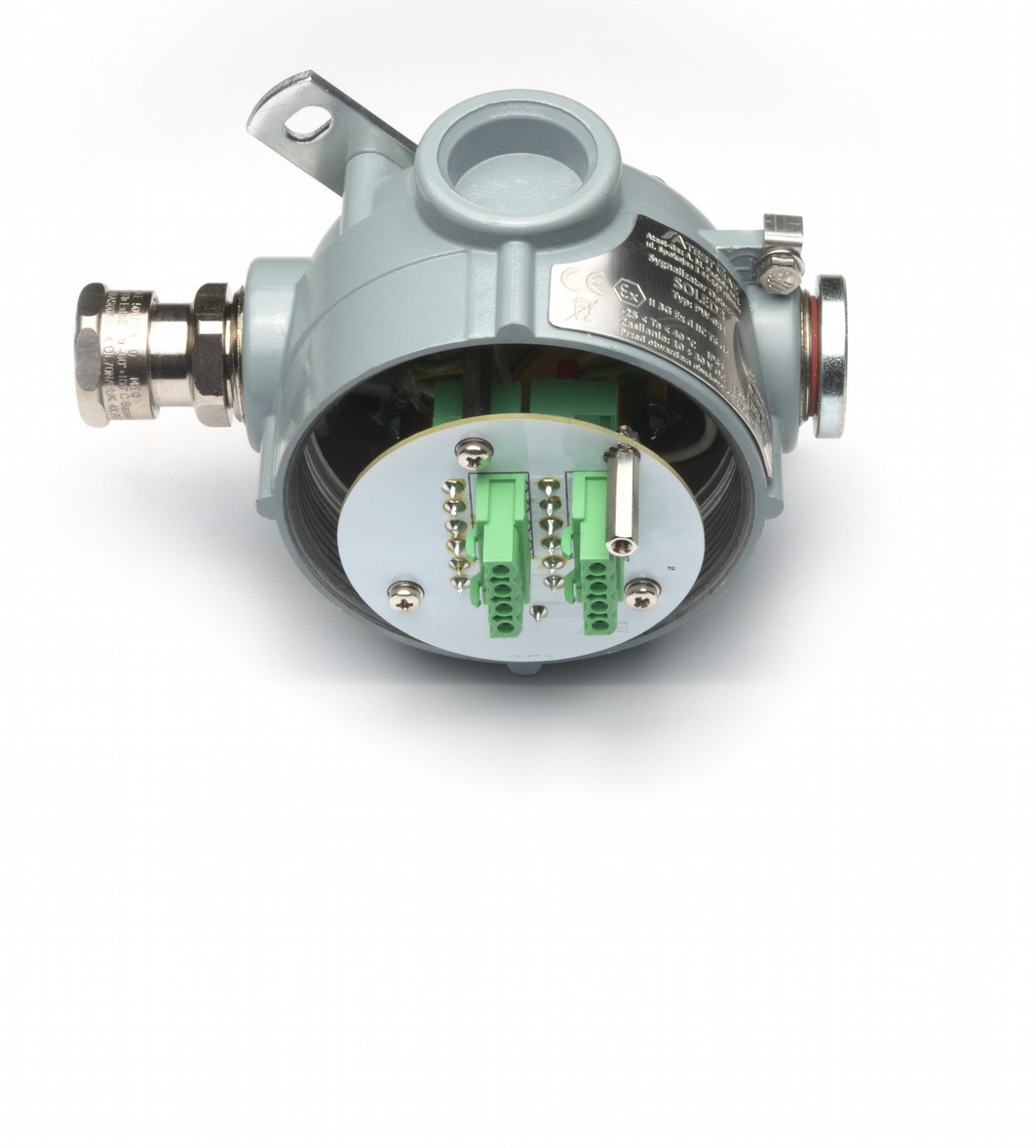

10 Obudowa sygnalizatora powinna być uziemiona. Kabel podłączony do sygnalizatora powinien być poprowadzony jak na ilustracji 4. Ilustracja 4: Sposób prowadzenia kabla wchodzącego do sygnalizatora Lista potrzebnych narzędzi Klucz płaski otwarty 7 mm Klucz imbusowy 3 mm Wkrętak Philips PH1 80 mm Klucz płaski otwarty 24 mm Wkrętak z płaską końcówką 3,5 mm Narzędzie Oznaczenie N1 N2 N3 N4 N5 Tabela 2: Lista potrzebnych narzędzi Lista czynności Aby zainstalować sygnalizator należy wykonać następujące czynności (patrz też ilustracje 6, 5 i 7): 1. Zamontować sygnalizator w wymaganej pozycji pracy (patrz rozdział 2) tak, aby tabliczka znamionowa 1 była widoczna (zwrócona w stronę montażysty). 2. Uziemić obudowę sygnalizatora korzystając z zacisku śrubowego 2 i narzędzia N1. 3. Wykręcić narzędziem N2 śrubę z gniazdem imbusowym 3 blokującą klosz sygnalizatora. 4. Odkręcić klosz sygnalizatora. 5. Odkręcić narzędziem N3 wkręt zabezpieczający Wypiąć moduł świecący Odkręcić narzędziem N3 wkręty mocujące płytkę złącz Poluzować narzędziem N4 wpusty kablowe Wprowadzić kable do komory przyłączeniowej. 10. Wypiąć wtyki z płytki złącz. 11. Podłączyć narzędziem N5 przewody kabli do wtyków. s Podręcznik Użytkownika: POD-032-PL R05

11 12. Opis zacisków znajduje się na płytce złącz. 13. Wpiąć wtyki do płytki złącz. 14. Złożyć sygnalizator wykonując poprzednie czynności w odwrotnej kolejności. 15. Zakręcić wpusty kablowe Ilustracja 5: Instrukcja montażu część Ilustracja 6: Instrukcja montażu część 2 s Podręcznik Użytkownika: POD-032-PL R05

12 Konfiguracja Ilustracja 7: Instrukcja montażu część 3 Moduł świecący wyposażony jest w przełączniki konfiguracji pozwalające na sterowanie kolorami świecenia podłączonymi do zacisków SO1, SO2 oraz SO3. Prawidłowe położenie przełącznika 3 dla światła błyskowego Przełączniki konfiguracji Ilustracja 8: Przełączniki konfiguracji Zacisk Nr przełącznika Położenie przełącznika konfiguracji SO1, SO2 Odpowiednio 1 lub 2 Tryb świecenia lub Światło modulowane (faza 0 ) Światło modulowane (faza 180 ) Światło ciągłe SO3 3 lub Światło modulowane (faza 0 ) Światło błyskowe (tylko jeśli sygnalizator jest wyposażony w segment światła błyskowego) Światło ciągłe Tabela 3: Konfiguracja urządzenia s Podręcznik Użytkownika: POD-032-PL R05

13 Dla wersji sygnalizatora z światłem błyskowym ważne jest, aby położenie przełącznika konfiguracji 3 wyglądało tak jak na ilustracji Czynności okresowe Przegląd serwisowy Podczas przeglądu serwisowego sygnalizatora należy sprawdzić poprawności jego działania, poprzez aktywowanie każdego światła w module świecącym z osobna. Minimalna częstotliwość przeglądów podana jest w tabeli Czyszczenie W zależności od stopnia zanieczyszczenia środowiska otaczającego sygnalizator należy okresowo czyścić jego obudowę i szklany klosz za pomocą wilgotnego kawałka materiału. Nie wolno dopuścić by na powierzchni sygnalizatora zebrała się warstwa zanieczyszczeń grubsza niż 5 mm Wymiana elementów eksploatacyjnych Czas życia modułu świecącego ze światłem błyskowym w sygnalizatorze PW-081-A-x-B zależy od warunków jego pracy. Warunki pracy sygnalizatora PW-081-A-x-B T otoczenia 25 O C światło zielone ciągłe aktywność 90% czasu światło czerwone ciągłe i czerwone błyskowe aktywność 10% czasu 25 O C < T otoczenia 40 O C światło zielone ciągłe aktywność 90% czasu światło czerwone ciągłe + czerwone błyskowe aktywność 10% czasu 25 O C < T otoczenia 40 O C światło zielone ciągłe aktywność 100% czasu światło czerwone ciągłe + czerwone błyskowe aktywność 100% czasu Czas życia modułu 10 lat 4 lata 2 lata Tabela 4: Czas życia modułu świecącego ze światłem błyskowym Po przekroczeniu czasu życia elementu eksploatacyjnego należy go wymienić, bądź odesłać do serwisu Producenta w celu jego oceny i ewentualnej regeneracji. Opis montażu i demontażu sygnalizatora znajduje się w rozdziale 5.2. s Podręcznik Użytkownika: POD-032-PL R05

14 5.5 Utylizacja Ten symbol na produkcie lub jego opakowaniu oznacza, że nie wolno wyrzucać go wraz z pozostałymi odpadami komunalnymi. W tym wypadku użytkownik jest odpowiedzialny za właściwą utylizację przez dostarczenie urządzenia lub jego części do wyznaczonego punktu, który zajmie się dalszą utylizacją sprzętu elektrycznego i elektronicznego. Osobne zbieranie i przetwarzanie wtórne niepotrzebnych urządzeń ułatwia ochronę środowiska naturalnego i zapewnia, że utylizacja odbywa się w sposób chroniący zdrowie człowieka i środowisko. Więcej informacji na temat miejsc, do których można dostarczać niepotrzebne urządzenia i ich części do utylizacji, można uzyskać od władz lokalnych, lokalnej firmy utylizacyjnej oraz w miejscu zakupu produktu. Urządzenia oraz ich niedziałające elementy można również odesłać do producenta. s Podręcznik Użytkownika: POD-032-PL R05

15 6 Dane techniczne Znamionowe parametry zasilania Napięcie U ZAS Moc P ZAS Moc poszczególnych segmentów świecących V max 10 W (w zależności od ilości zastosowanych segmentów LED) Segment czerwony oraz żółty 2 W Segment zielony, niebieski oraz biały 1,25 W Segment światła błyskowego 3 W Warunki środowiskowe Zakres temperatur otoczenia Zakres wilgotności względnej ATEX Stopień IP IP 65 Parametry czasowe modulacji i błysku Okres Wypełnienie modulacji Czas błysku Parametry wejść sterująco-zasilających Nieaktywne Aktywne Sposób sygnalizacji optycznej Natężenie oświetlenia Klasa ochronności elektrycznej O C 10 90% ciągle 0 99% chwilowo II 3G Ex d IIC T6 Gc II 3D Ex t IIIC T85 C Dc około 1,5 s około 50% około 50 ms 0 1 V V Wymiary Patrz ilustracja 2 Wpusty kablowe (zakres dławionych średnic kabla w zależności od zastosowanego dławika) Lampy typu LED max. 60 Cd (w zależności od ilości i rodzaju zastosowanych segmentów) III 3 8 mm 7,5 11,9 mm 11 14,3 mm Przekrój kabla złącz zaciskowych 0,5 2,5 mm 2 Materiał obudowy Masa Częstotliwość obowiązkowych przeglądów serwisowych Aluminium, pokrycie farbą epoksydową, szklany klosz 1,6 kg Czas życia elementów eksploatacyjnych Patrz tabela 4 Sposób montażu Tabela 5: Dane techniczne Raz na pół roku (patrz rozdział 5.4.1) Sufitowy patrz rozdział 2 lub za pomocą wspornika montażowego PW-064-WM5 s Podręcznik Użytkownika: POD-032-PL R05

16 7 Lista elementów eksploatacyjnych Element eksploatacyjny Czas życia Nr elementu Producent Kod produktu Moduł Świecenia od 2 do 10 lat w zależności od warunków pracy i modułu patrz tabela 4 Tabela 6: Lista elementów eksploatacyjnych 8 Lista akcesoriów 1 Atest-Gaz PWS-020 Kod Produktu PW-064-WM5 Wspornik Montażowy WM5 Opis Tabela 7: Lista akcesoriów 9 Sposób oznaczania produktu Kod produktu PW-081-A-X Sygnalizator Optyczny SOLED3 Urządzenie PW-081-A Liczba wpustów kablowych Typ modułu świecącego Typ sygnalizatora 1 jeden 2 dwa 3 trzy SO1 Zielony SO1 Zielony SO1 Zielony A SO2 Czerwony B SO2 Czerwony C SO2 Czerwony SO3 SO3 Czerwony SO3 Żółty (PWS-020-R2-G1-R2-G1-R2*) (PWS-020-R2-G1-R2-G1-R2-RF3*) (PWS-020-Y3-Y3-G1-G1-R2-R2*) SO1 SO1 Czerwony SO1 D SO2 Czerwony E SO2 Niebieski F SO2 Żółty SO3 SO3 SO3 (PWS-020-R2-R2-R2*) (PWS-020-R1-R1-B2-B2*) * oznaczenie wewnętrzne modułu świecenia Atest-Gaz Tabela 8: Sposób oznaczenia produktu (PWS-020-Y2-Y2-Y2*) Przykład: PW-081-A-2-B Sygnalizator Optyczny SOLED3 z dwoma wpustami kablowymi, zielony i czerwony kolor świecenia, czerwone światło błyskowe Aktualne informacje na temat dostępnych modułów świecenia można znaleźć w Karcie Katalogowej Sygnalizatora Optycznego SOLED3 (KK075-PL). s Podręcznik Użytkownika: POD-032-PL R05

17 10 Załączniki [1] DEZG103-PL Deklaracja Zgodności UE SOLED3 s Podręcznik Użytkownika: POD-032-PL R05

18 Deklaracja Zgodności UE Atest-Gaz A. M. Pachole sp. j. deklaruje z pełną odpowiedzialnością, że produkt: (Rodzaj) Sygnalizator Optyczny (Nazwa handlowa produktu) SOLED3 (Typ lub Kod produktu) PW-081 do którego odnosi się niniejsza deklaracja, jest zgodny z następującymi dyrektywami i normami: w zakresie dyrektywy 2014/34/UE w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do urządzeń i systemów ochronnych przeznaczonych do użytku w atmosferze potencjalnie wybuchowej: Oznaczenie urządzenia Nr certyfikatu Normy Jednostka certyfikująca II 3G Ex d IIC T6 Gc - PN-EN :2013 PN-EN :2010 II 3D Ex t IIIC T85 C Dc - PN-EN : PN-EN ISO/IEC : w zakresie dyrektywy 2014/30/UE w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej: PN-EN 50270:2007 Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta. Przeznaczenie i zakres stosowania: produkt przeznaczony jest do pracy w systemach gazometrycznych dla środowiska mieszkalnego, handlowego i przemysłowego. Ta Deklaracja Zgodności UE traci swoją ważność, jeżeli produkt zostanie zmieniony lub przebudowany bez naszej zgody. - Gliwice, (Nazwisko i Podpis) Współwłaściciel Aleksander Pachole Atest-Gaz A. M. Pachole sp. j. ul. Spokojna 3, Gliwice NIP: tel.: fax: biuro@atestgaz.pl s. 1/1 DEZG103-PL R05
