1 WYŁĄCZNY DYSTRYBUTOR W POLSCE

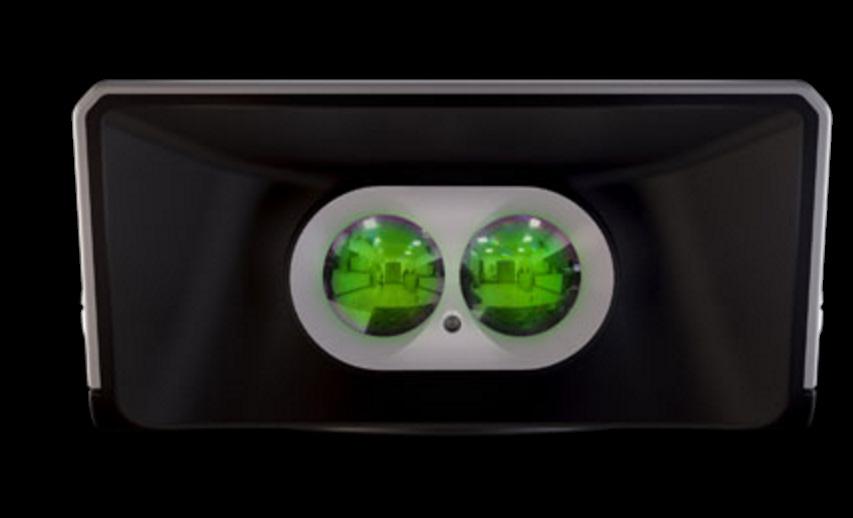

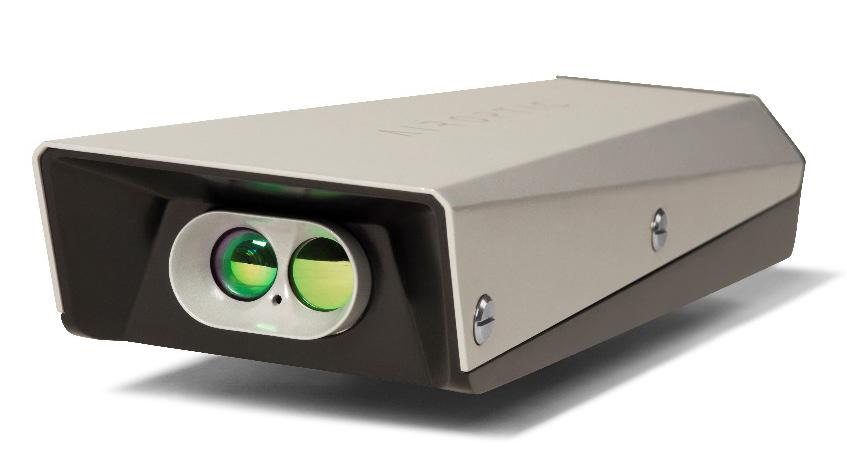

2 Atest-Gaz i Airoptic W marcu 2017 nawiązano strategiczną współpracę pomiędzy dwoma polskimi firmami wysokich technologii, Atest-Gaz A. M. Pachole sp.j oraz Airoptic sp. z o.o., związanych z pomiarami i detekcją gazów. Powodem nawiązania współpracy jest portfolio wzajemnie uzupełniających się kompetencji, technologii i produktów, a celem - stworzenie unikalnej w swoim charakterze, konkurencyjnej na poziomie światowym oferty urządzeń i systemów do pomiaru składu gazów, monitoringu i detekcji stężeń niebezpiecznych. Warto podkreślić fakt iż oferta oparta jest całkowicie o polską myśl techniczną, technologie i produkty, a skierowana jest zarówno na rynek krajowy jak i międzynarodowy. Przedstawione w dokumencie informacje mają za zadanie zaprezentować Państwu wiodące produkty oraz przybliżyć sposób działania nowoczesnych analizatorów opartych na spektroskopii laserowej. Otwierają one nowe możliwości detekcji substancji gazowych w trudnych warunkach i stanowią alternatywę dla obecnie stosowanych drogich i skomplikowanych przyrządów. Technika laserowego pomiaru gazu Analizatory laserowe bazujące na platformie GasEye służą do precyzyjnych pomiarów stężeń gazów, w tym gazów śladowych. Dzięki zastosowaniu technologii laserów przestrajalnych (TDL) przewyższają one możliwości pomiarowe wielu konkurencyjnych produktów. Na bazie platformy stworzono analizatory w różnych konfiguracjach pomiarowych takich jak: Cross Duct, Open Path oraz Extractive. Wykorzystując platformę GasEye po raz pierwszy zastosowano lasery ICL działające w zakresach średniej podczerwieni (MIR). Pozwoliło to na wykorzystanie analizatorów w unikatowych aplikacjach, takich jak zdalny pomiar par formaldehydu w przemyśle drzewnym czy alkoholu przy zdalnej identyfikacji nietrzeźwych kierowców. Możliwości platformy pozwalają na pomiar do ośmiu związków jednocześnie. Elastyczność platformy GasEye pozwala na łatwe dostosowanie do zróżnicowanych aplikacji i wymagań klientów. GasEye open path Układ z otwartą ścieżką gazową GasEye cross duct Pomiar bezpośrednio w procesie

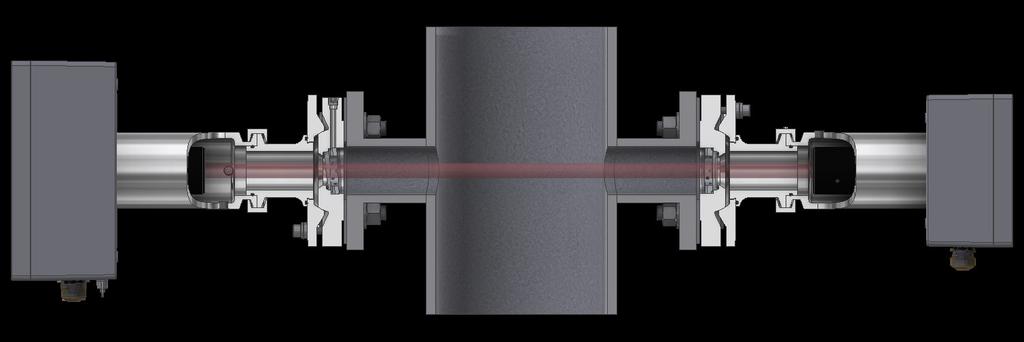

3 Właściwości czujników Spektrometr GasEye Cross Duct skonstruowany w oparciu o technologię laserową TDLS jest narzędziem do przemysłowych pomiarów stężeń gazów. Może on być skonfigurowany do pomiarów w podczerwieni (IR), bliskiej podczerwieni (NIR) i średniej podczerwieni (MIR). Pozwala to na pomiar większości gazów mierzonych w aplikacjach przemysłowych. Parametry pomiarowe dla przykładowych aplikacji: Mierzony gaz: CO CO - HT NH3 HCHO Model: CD AAA CD AAA CD AAA CD AAA Zakres pomiarowy 0-10 ppmv ppmv 0-15 ppmv 0-10 ppmv Limit detekcji (3s czas odpowiedzi) Dokładność 0.2 ppm*m 2 ppm*m 0.1 ppm*m 0.01 ppm*m 0.2 ppm*m albo 1% (23º C) 2 ppm*m albo 1% (375º C) 0.1 ppm*m albo 1% (375º C) 0.01 ppm*m albo 1% (23º C) Temperatura procesu º C º C º C 0-650º C Minimalny czas odpowiedzi (T90) 100ms 100ms 100ms 100ms Zasada działania Analizatror GasEye Cross Duct składa sie z pary elementów instalowanych po przeciwnych stronach mierzonego procesu - modułu nadajnika (TX) oraz modułu odbiornika (RX). Nadajnik emituje wiązkę lasera bezpośrednio przez proces, który zawiera związek będący przedmiotem pomiaru. Takimi związkami są na przykład tlenek węgla (CO), formaldehyd (HCHO), amoniak (NH3). Odbiornik zainstalowany po drugiej stronie procesu rejestruje wiązkę laserową, która przechodzi przez proces. Pomiar stężenia opiera się na zjawisku absorpcji światła przez mierzony gaz. Wykorzystanie promieniowania laserowego pozwala na uzyskanie wysokiej selektywności oraz zapewnia brak interferencji pomiaru z innymi gazami (np. parą wodną). Odbiornik jest połączony z nadajnikiem poprzez kabel hybrydowy, który jest elementem urządzenia. GasEye Cross Duct wyposażony jest w wewnętrzną komórkę referencyjną, który pozwala na autokalibrację systemu w czasie rzeczywistym. Nadajnik Odbiornik Mierzone gazy CO CO2 HCl HF O2 Hg HCN NH3 SO2 Tlenek węgla Dwutlenek węgla Chlorowodór Fluorowodór Tlen Rtęć Cyjanowodór Amoniak Dwutlenek siarki SO3 H2O H2S N2O / NO / NO2 O3 CH4 C2H6 C3H8 C4H10 Trójtlenek siarki Para wodna Siarkowodór Tlenki azotu Ozon Metan Etan Propan Butan C2H4O C3H6O C2H2 C2H5OH CH3OH C3H7OH C8H8 C2H3Cl Tlenek etylenu Tlenek propylenu Acetylen Etanol Metanol Propanol Styren Chlorek winylu Linia absorbcji Linia lasera Pomiary trudne lub wręcz niemożliwe innymi metodami.

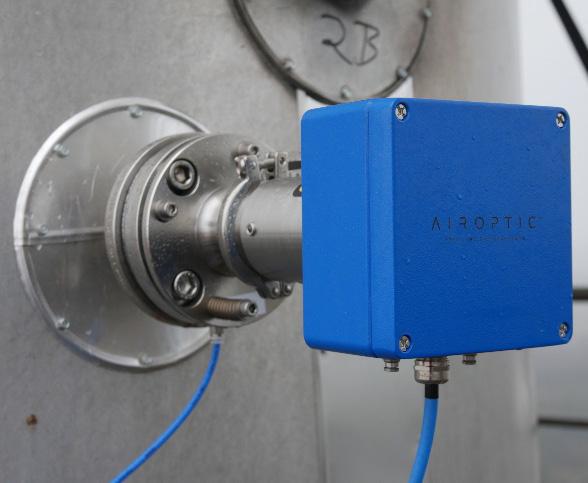

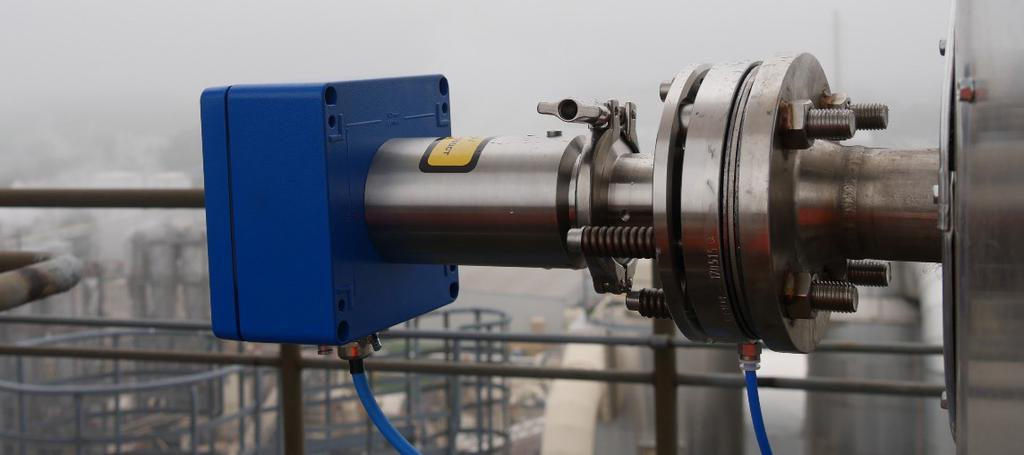

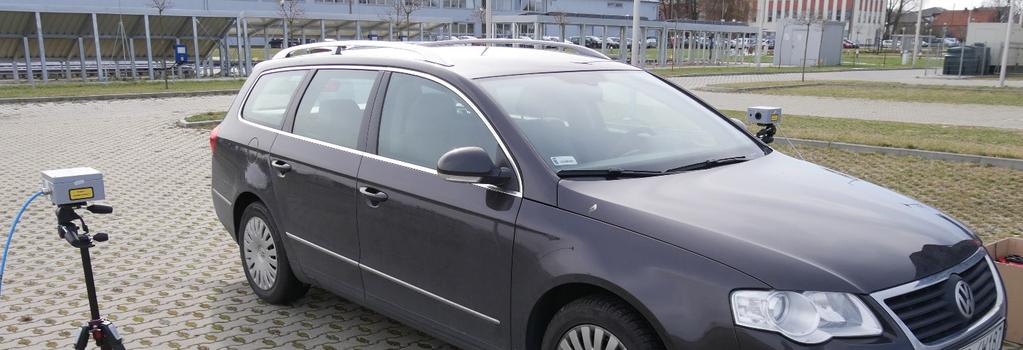

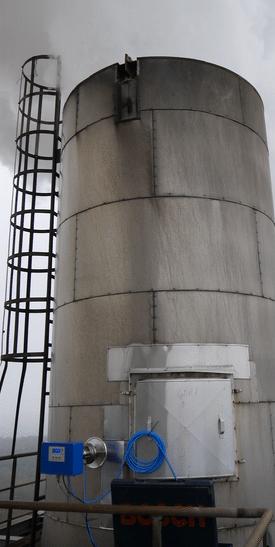

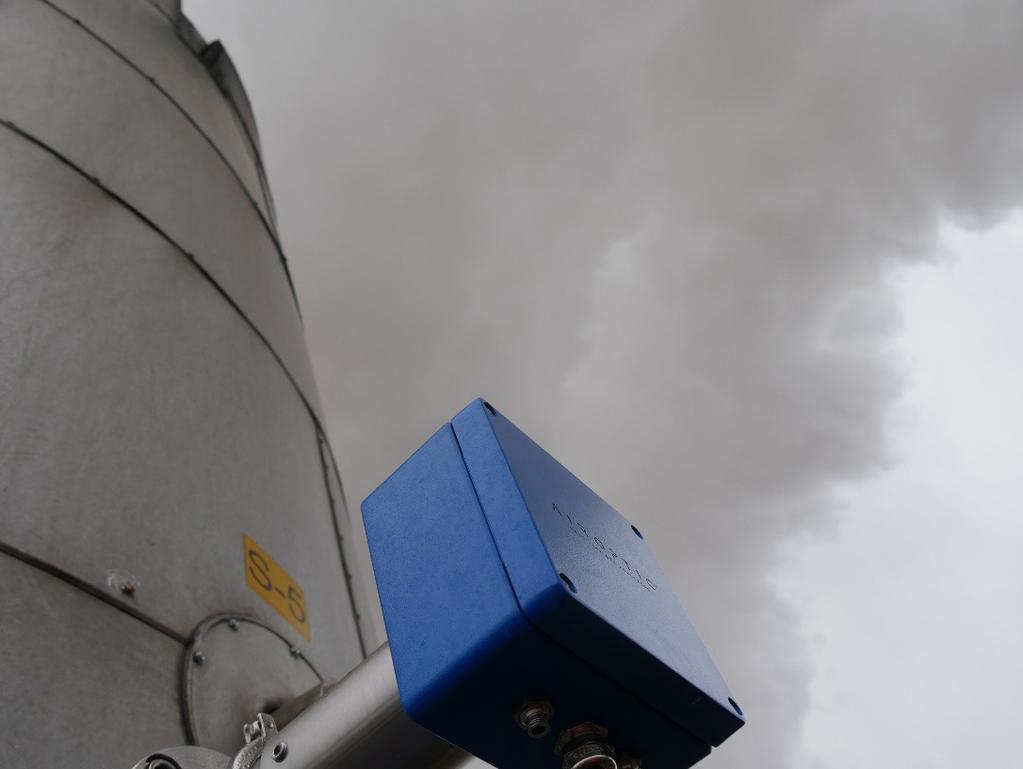

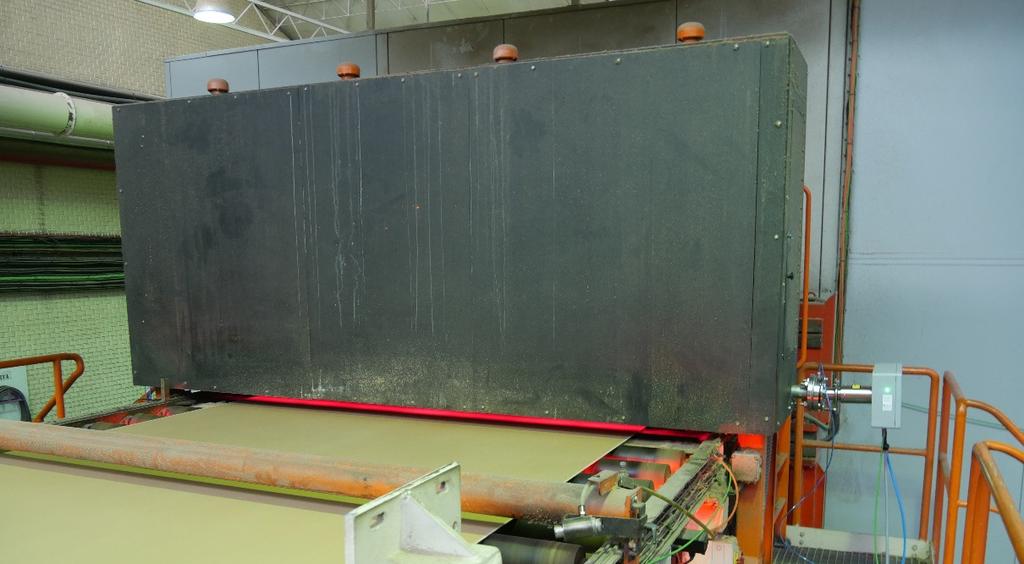

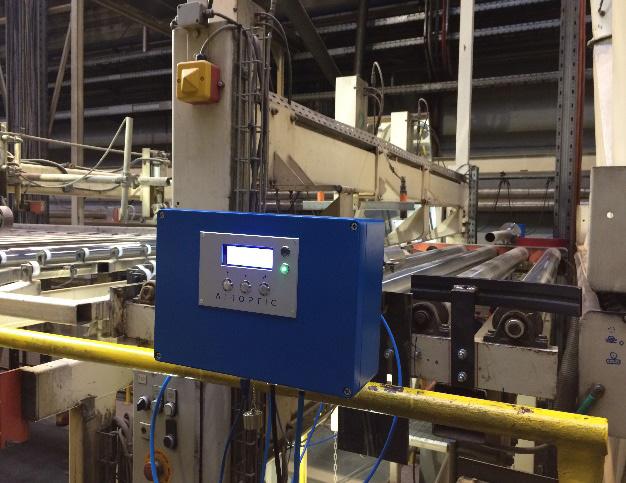

4 Przykładowe aplikacje Zalety analizatorów GasEye Szeroki zakres aplikacji Pomiar w szerokim zakresie temperaturowym nawet do 1200ºC Kontrola procesu produkcji płyt wiórowych. Szybki czas reakcji czas odpowiedzi 0.1 s Wysoka selektywność pomiaru brak interferencji z innymi gazami Pomiar In-situ brak potrzeby przygotowania próbki System autokalibracji brak potrzeby rekalibracji Odporność na kurz i dym do 50g/m3 w procesie Przemysłowe wykonanie obudowa IP65 pozwalająca na instalację na zewnątrz Wersja ATEX pozwala na instalację w strefach zagrożonych wybuchem Pomiar emisji gazów na kominie. Bardzo duża czułość ( Limit of Detection ), Pomiar w praktycznie dowolnej matrycy gazów, Możliwość budowy urządzeń wielogazowych (do ośmiu pomiarów w jednym), Całkowita odporność na bardzo wysokie stężenia gazów, Doskonała selektywność, także dla węglowodorów. Pomiar par alkoholu etylowego w kabinie samochodu.

5 Atest-Gaz A. M. Pachole sp. j. ul. Spokojna 3, Gliwice tel.: tel.: Więcej szczegółów na temat urządzeń i innych elementów z naszej oferty znajdą Państwo na naszej stronie: Niniejszy dokument nie stanowi oferty w rozumieniu przepisów Kodeksu Cywilnego oraz innych właściwych przepisów, lecz jest zaproszeniem do zawarcia umowy w rozumieniu art. 71 Kodeksu Cywilnego. Atest-Gaz A. M. Pachole sp. j. zastrzega sobie prawo do jednostronnego dokonywania zmian i modyfikacji niniejszego dokumentu oraz do wprowadzania w każdym czasie zmian dotyczących charakterystyki wyrobu. Parametry wyrobów mogą zmieniać się bez uprzedzenia. MR-021 R01
