1 Gas Idea dwużyłowa!

2 Kim Jesteśmy? Gas Atest Gaz to wiodący polski producent Niezawodnych i Innowacyjnych Systemów Bezpieczeństwa Gazowego oraz uznany ośrodek referencyjny w powyższym zakresie, który poprzez świadczone usługi, szeroką wiedzę, długoletnie doświadczenie oraz zaawansowaną technologię działa na rzecz pełnego bezpieczeństwa ludzi, mienia oraz środowiska. W codziennej działalności koncentrujemy się na tematyce pomiaru składu gazów, monitoringu i detekcji stężeń niebezpiecznych. Naszą specjalnością są innowacyjne Systemy Bezpieczeństwa Gazowego niezawodnie informujące o zagrożeniach ze strony gazów niebezpiecznych lub ich braku. Innymi słowy zapewniające poczucie pewności wtedy, kiedy wszystko jest w porządku, jak i skutecznie ostrzegające w sytuacji zagrożenia. System Gas to nowoczesny System Bezpieczeństwa Gazowego wykorzystujący Cyfrową Transmisję Danych BUS która za pomocą pojedynczej pary przewodów umożliwia zarówno zasilanie jaki i adresowalną komunikację z czujnikami gazu. Przeznaczony jest do ochrony obiektów użyteczności publicznej (garaże podziemne, kotłownie czy hale ogrzewane promiennikami) oraz do ochrony życia osób przebywających w nich przed zagrożeniami ze strony gazów niebezpiecznych. Czujniki serii Gas to: EcoWent - do wykrywania tlenku węgla EcoDet oraz minidet - do wykrywania propanu -butanu - do wykrywania metanu Misją Atest Gaz jest zapewnienie Klientom i Użytkownikom pełnego komfortu, płynącego z poczucia bezpieczeństwa życia i zdrowia ludzi, ochrony mienia oraz środowiska przed zagrożeniami ze strony gazów niebezpiecznych. Siła naszej marki wynika z codziennej pracy z naszymi Klientami, wykwalifikowanego i doświadczonego zespołu specjalistów pasjonatów, ale także wielokierunkowego doświadczenia, dostępu do międzynarodowego know-how oraz doskonale rozwiniętego zaplecza badawczego i projektowego. Dzięki temu Atest Gaz może zaoferować unikalne, zaawansowane technologicznie, innowacyjne i niezawodne produkty, rozwiązania oraz systemy kompleksowo i w pełni zaspokajające indywidualne potrzeby Klientów zarówno sektora przemysłowego jak i budownictwa ogólnego (HVAC). Małgorzata i Aleksander Pachole Bus - Polska myśl techniczna Idea i konstrukcja dwużyłowej magistrali Bus została opracowana całkowicie w dziale badawczo - rozwojowym przedsiębiorstwa Atest Gaz przy współudziale specjalistów z instytutu Elektroniki Politechniki Śląskiej. Atest Gaz udziela do 5 lat gwarancji na Czujniki Gazu Serii Gas. Niezawodność Gas Innowacyjność Idea Dwużyłowa! Ekonomia

3 Gas Schemat Systemu Bezpieczeństwa Gazowego dla Garażu Charakterystyka Systemu Gas - Garaż EcoWent EcoDet EcoWent MiniDet 2 MOD Control 1 9 PK LPG PK CO RS-485 P.Poż + Went. Wentylacja BMS Dwużyłowa magistrala Zasilanie i transmisja danych na jednym powszechnie dostępnym przewodzie dwużyłowym np. YDY - Zero skrętek, ekranów etc! 100 adresowalnych czujników System Gas umożliwia podłączenie aż do 100 adresowalnych czujników gazów (50 punktów pomiarowych CO + LPG) na jednej magistrali. Dowolna polaryzacja System został zaprojektowany jako przyjazny instalatorowi brak możliwości pomyłki przy podłączaniu. Łatwa integracja System Gas udostępnia niezależne alarmy oraz wyjścia sterujące dla każdego z gazów - umożliwia to rozdzielenie sygnałów oraz selektywne sterowanie wentylacją. Możliwe jest też selektywne wygenerowanie sygnału ochrony przeciwpożarowej w przypadku wycieku LPG. BMS Dużą zaletą systemu jest prosta integracja z systemem BMS za pomocą łącza RS-485 (MODBUS RTU) opcjonalnie ethernet, EIB i inne magistrale Inteligentnego Budynku Sensor elektrochemiczny Sensor elektrochemiczny zastosowany do pomiaru CO gwarantuje stabilną i pozbawioną fałszywych alarmów pracę co przekłada się na niezawodne sterowanie wentylacją oraz alarmami informującymi o zagrożeniu zaczadzeniem. Sensor katalityczny Sensor katalityczny zastosowany do pomiaru LPG gwarantuje niezawodne sterowanie wentylacją oraz alarmami informującymi o zagrożeniu pożarem lub wybuchem. Identyfikacja punktu zagrożenia W przypadku wycieku gazu na obiekcie Jednostka Sterująca umożliwia obsłudze sprawdzenie lokalizacji zagrożenia co znacząco wpływa na czas reakcji a tym samym na zwiększenie ochrony ludzi oraz mienia. Elastyczna architektura Magistrala BUS w odróżnieniu od np. popularnej magistrali RS-485 pozwala na swobodne rozgałęzienia dzięki czemu możliwe jest uzyskanie ekonomicznej, bezpiecznej i funkcjonalnej architektury systemu w garażu. 6 Unikalne adresowanie Prosty i czytelny sposób nadawania oraz weryfikowania adresów czujników, dodatkowo możliwość sprawdzenia stanu danego czujnika na Jednostce Sterującej. Gas Idea Dwużyłowa!

4 Gas Schemat Systemu Bezpieczeństwa Gazowego dla Hali Charakterystyka Systemu Gas - Hala 2 Max 50 szt MOD Control 1 3 EcoAlpa5 9 MOD Control 1 MOD Control 1 5 n+ RS BMS Max 50 szt Dwużyłowa magistrala Zasilanie i transmisja danych na jednym powszechnie dostępnym przewodzie dwużyłowym np. YDY - Zero skrętek, ekranów etc! 50 adresowalnych czujników System Gas umożliwia podłączenie aż do 50 adresowalnych czujników gazu na jednej magistrali Zielone światło bezpieczeństwa wyposażony jest w diodę LED o dużej mocy, która informuje o zagrożeniach gazowych lub ich braku (poprawna praca systemu prezentowana jest zielonym kolorem diody). Łatwa identyfikacja stanu czujnika z odległości kilkunastu metrów jedyne takie rozwiązanie dostępne na rynku! Dowolna polaryzacja System został zaprojektowany jako przyjazny instalatorowi brak możliwości pomyłki przy podłączaniu. T-konektor Puszka połączeniowa dostarczana wraz z systemem umożliwia sprawne i szybkie podłączenie kolejnych czujników na magistrali (trzyżyłowy przewód) Sensor katalityczny Sensor katalityczny zastosowany do pomiaru CH4 gwarantuje niezawodne sterowanie zaworem oraz alarmami informującymi o zagrożeniu wycieku gazu. Zawór odcinający Dla obiektów takich jak m.in. kotłownie, hale gdzie wymagane jest odcięcie dopływu gazu istnieje możliwość doposażenia systemu Gas w odpowiedni zawór odcinający z cewką 12V lub 230V. Identyfikacja punktu zagrożenia W przypadku wycieku gazu na obiekcie Jednostka Sterująca umożliwia obsłudze sprawdzenie lokalizacji zagrożenia co znacząco wpływa na czas reakcji a tym samym na zwiększenie ochrony ludzi oraz mienia. Elastyczna architektura Magistrala BUS w odróżnieniu od np. popularnej magistrali RS-485 pozwala na swobodne rozgałęzienia dzięki czemu możliwe jest uzyskanie ekonomicznej, bezpiecznej i funkcjonalnej architektury systemu w garażu. 6 BMS Dużą zaletą systemu jest prosta integracja z systemem BMS za pomocą łącza RS-485 (MODBUS RTU) opcjonalnie ethernet, EIB i inne magistrale Inteligentnego Budynku. Gas Idea Dwużyłowa!

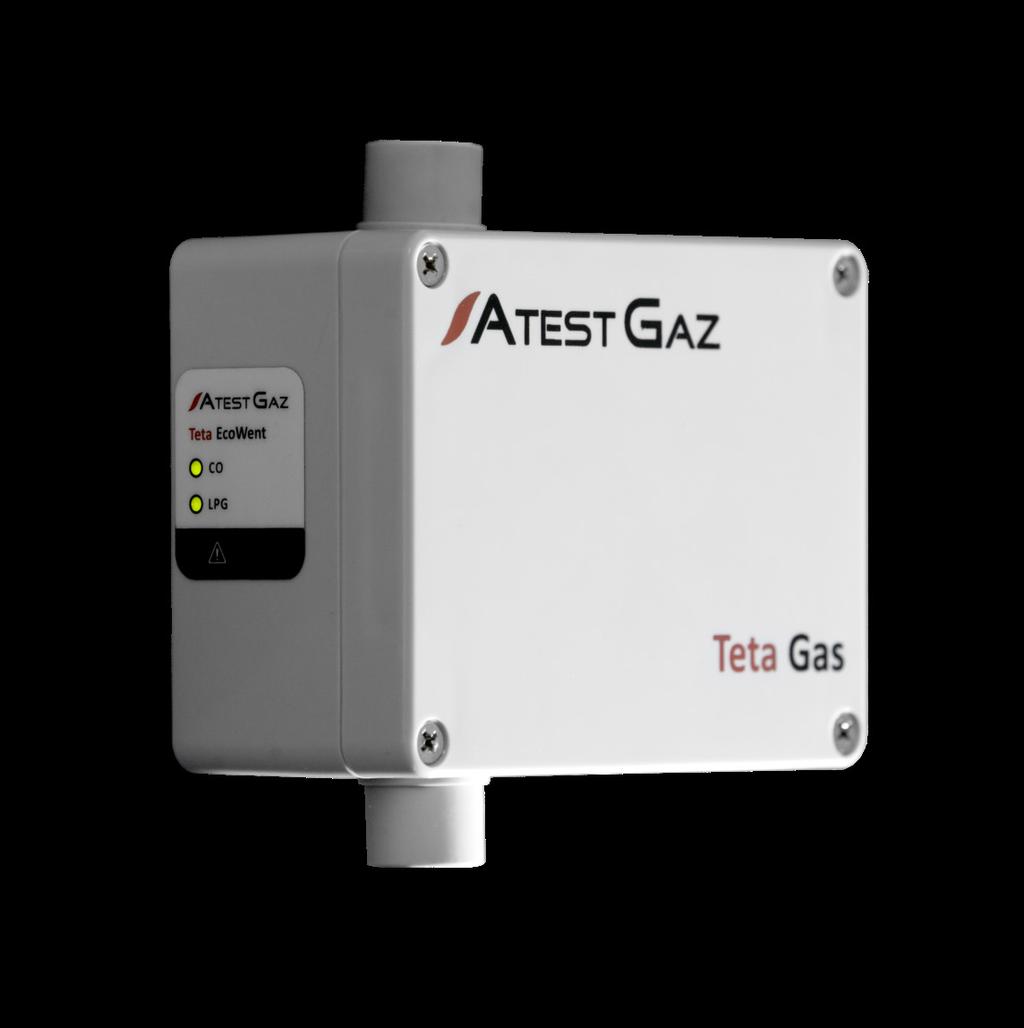

5 EcoWent MiniDet Urządzenia (CO) (CO+LPG) V 0,5 W 1,5 W Tlenek węgla (CO) ppm Protokół komunikacyjny BUS Kontrolki typu LED 7-segmentowy wyświetlacz typu LED 6 V 0,8 W Propan - butan (LPG) (C3H8, C4H10) 50% DGW EcoWent EcoWent jest adresowalnym Czujnikiem Gazu służącym do detekcji stężenia tlenku węgla (CO), zaprojektowanym jako część Systemu Bezpieczeństwa Gazowego Gas. Urządzenie dokonuje cyklicznych pomiarów stężenia gazu w powietrzu, następnie informacja o poprawnej pracy lub o przekroczeniu ustalonych progów przekazywana jest użytkownikowi za pomocą świecących na czujniku kontrolek. Komunikacja pomiędzy czujnikiem a współpracującą Jednostką Sterującą odbywa się poprzez magistralę zasilająco-sygnałową BUS. System został zaprojektowany jako przyjazny instalatorowi pozwala na dowolną kolejność żył przy podłączeniach zasilania oraz przewodu magistrali danych. EcoWent może współpracować z czujnikami minidet tworząc w ten sposób kompletny System Detekcji CO i LPG. 0,25 2,5 mm2 przewód lity 0,25 2,5 mm2 przewód wielodrutowy Płytka Sensora PWS-017-CO - 5 lat* * Przy pracy w budynkach mieszkalnych, użyteczności publicznej, parkingach oraz garażach. MiniDet MiniDet jest adresowalnym Czujnikiem Gazu służą cą do detekcji stężenia propanu butanu (LPG), zaprojek towana jest jako część Systemu Bezpieczeństwa Gazowego Gas. Urządzenie przeznaczone jest do współpracy z Czujn ikiem Gazu EcoWent - nie może być samodzielnie pod łączany do magistrali bus. Czujnik dokonuje cyklicznych pomiarów stężenia gazu w powietrzu, następnie informacja o poprawnej pracy lub o przekroczeniu ustalonych progów przekazywana jest użytkownikowi za pomocą świecącej kontrolki na współpracującym czujniku EcoWent. 0,2 2,5 mm 2 przewód lity 0,2 2,5 mm 2 przewód wielodrutowy Głowica Pomiarowa MiniPel PWS-016-LPG -5 lat * * Przy pracy w budynkach mieszkalnych, użyteczności publicznej, parkingach oraz garażach.

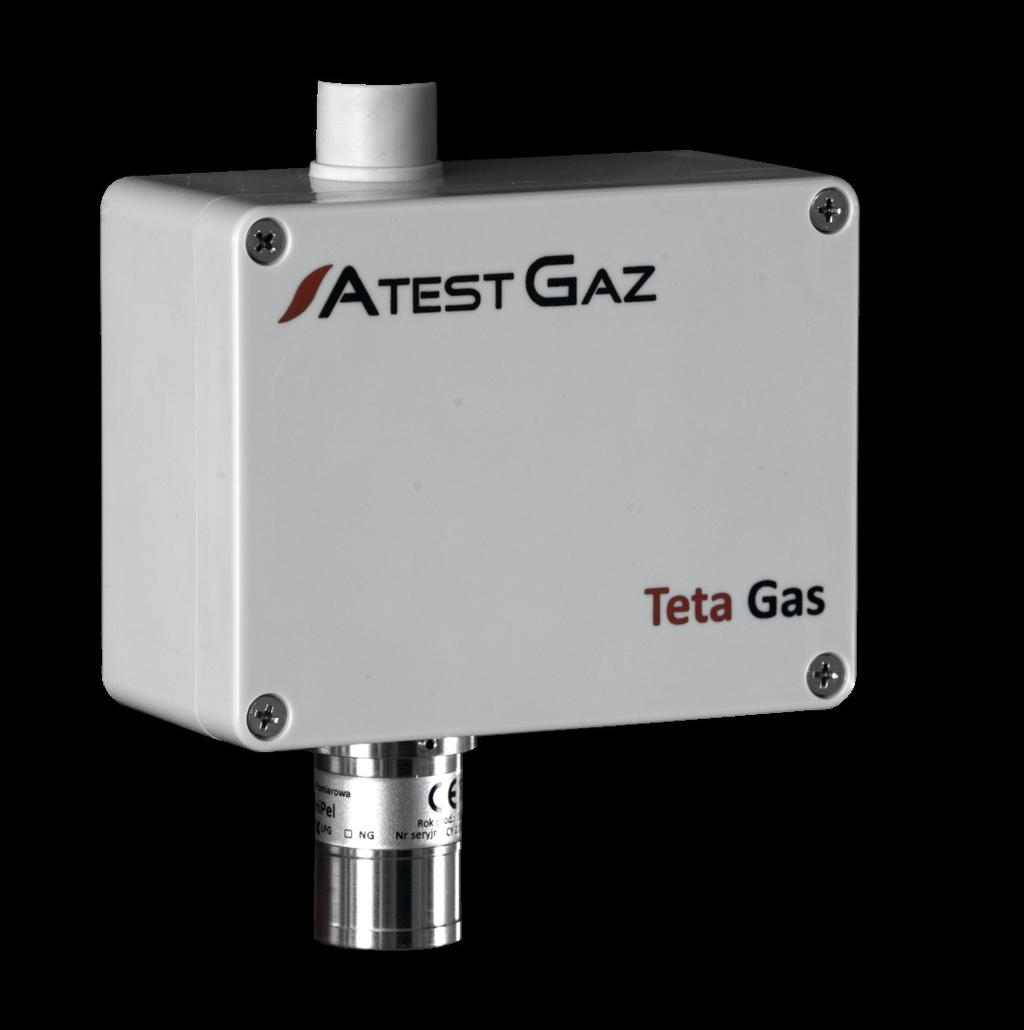

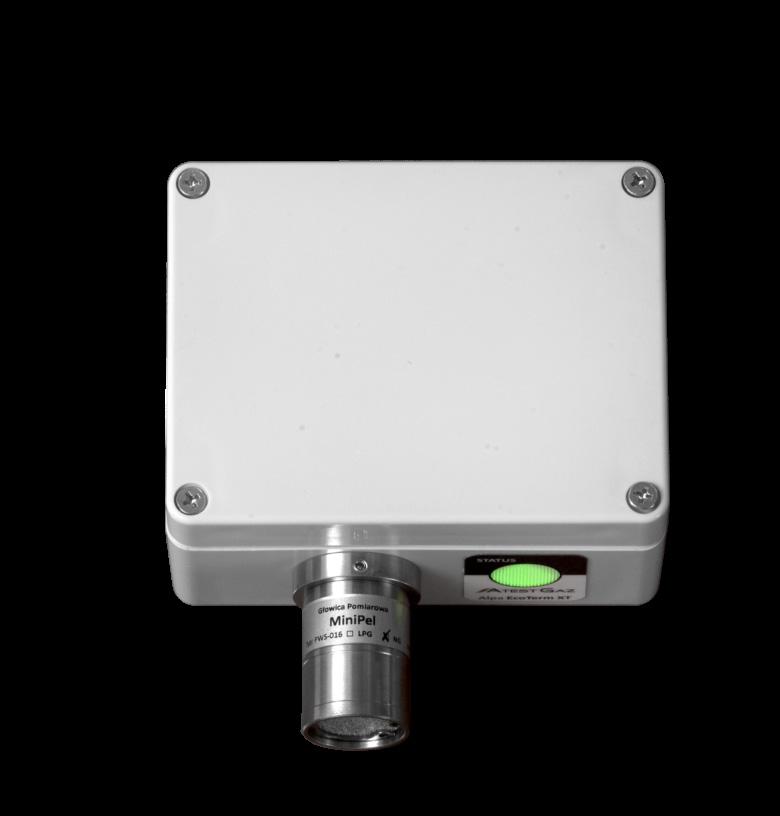

6 EcoDet Urządzenia V 1,5 W V 1,8 W EcoDet EcoDet jest adresowalnym Czujnikiem Gazu służącym do detekcji stężenia propanu butanu (LPG), zaprojektowanym jako część Systemu Bezpieczeństwa Gazowego Gas. Urządzenie dokonuje cyklicznych pomiarów stężenia gazu w powietrzu, następnie informacja o poprawnej pracy lub o przekroczeniu ustalonych progów przekazywana jest użytkownikowi za pomocą świecących na czujniku kontrolek. Komunikacja pomiędzy czujnikiem a współpracującą Jednostką Sterującą odbywa się poprzez magistralę zasilająco-sygnałową BUS. System został zaprojektowany jako przyjazny instalatorowi pozwalana dowolną kolejność żył przy podłączeniach zasilania oraz przewodu magistrali danych. Propan - butan (LPG) (C3H8, C4H10) 50% DGW Protokół komunikacyjny BUS Kontrolki typu LED 7-segmentowy wyświetlacz typu LED 0,2 2,5 mm 2 przewód lity 0,2 2,5 mm 2 przewód wielodrutowy Głowica Pomiarowa MiniPel PWS-016-LPG -5 lat * * Przy pracy w budynkach mieszkalnych, użyteczności publicznej, parkingach oraz garażach. jest adresowalnym Czujnikiem Gazu służącym do detekcji stężenia metanu (CH4), zaprojektowanym jako część Systemu Bezpieczeństwa Gazowego Gas. Urządzenie dokonuje cyklicznych pomiarów stężenia gazu w powietrzu, następnie informacja o poprawnej pracy lub o przekroczeniu ustalonych progów przekazywana jest użytkownikowi za pomocą świecących na czujniku kontrolek. Komunikacja pomiędzy czujnikiem a współpracującą Jednostką Sterującą odbywa się poprzez magistralę zasilająco-sygnałową BUS. System został zaprojektowany jako przyjazny instalatorowi pozwalana dowolną kolejność żył przy podłączeniach zasilania oraz przewodu magistrali danych. Ciśnienie Protokół komunikacyjny 1013 ± 10% hpa Metan (CH4) 50% DGW BUS Kontrolki typu LED oraz wyświetlacz 7-segmentowy LED 0,2 2,5 mm2 przewód lity 0,2 2,5 mm2 przewód wielodrutowy Głowica Pomiarowa MiniPel PWS-016-NG -5 lat * * Przy pracy w budynkach mieszkalnych, użyteczności publicznej, parkingach oraz garażach.

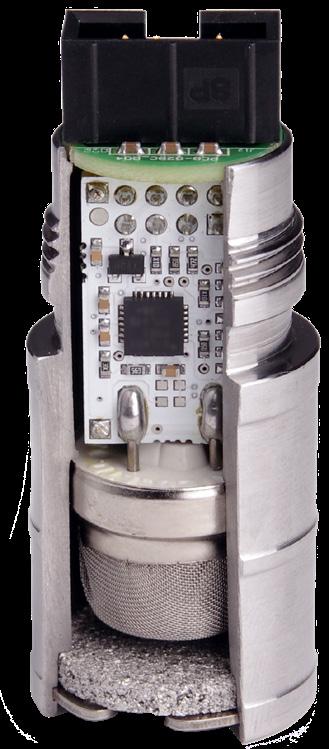

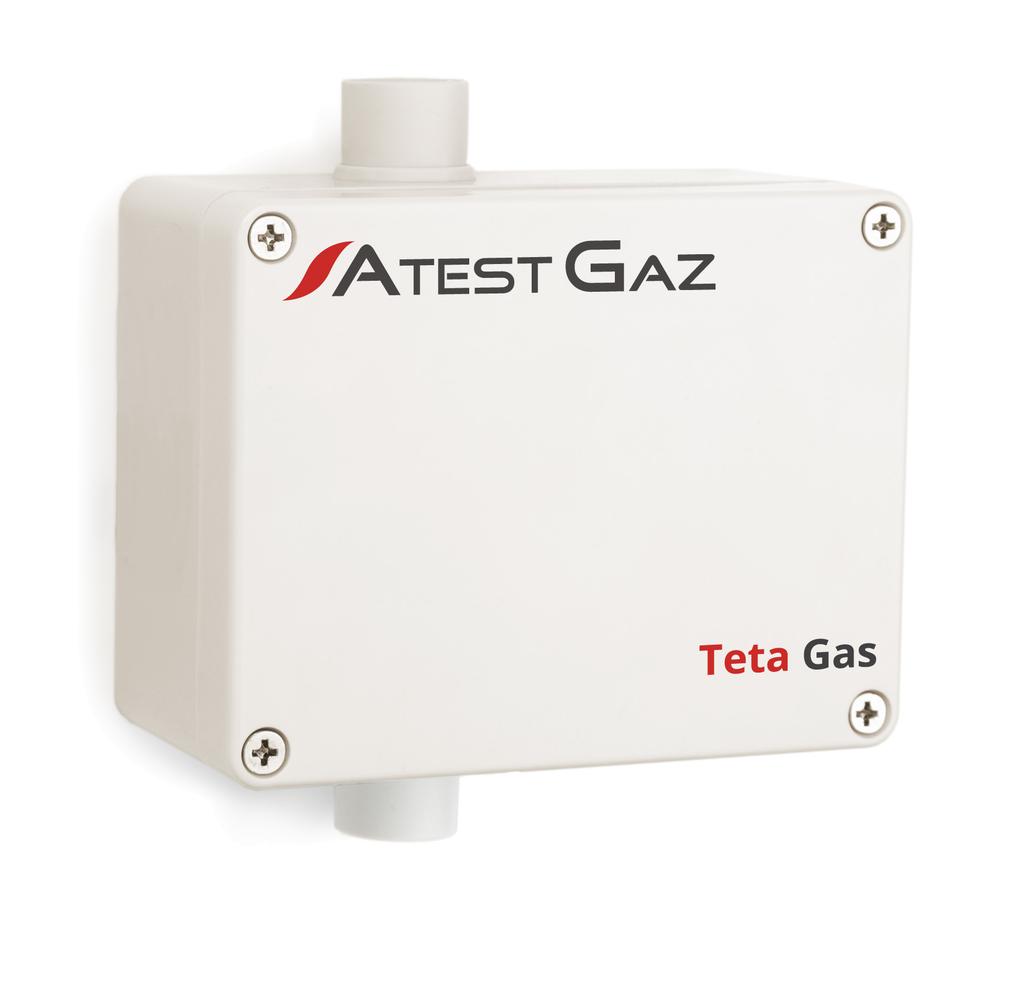

7 EcoN Zastosowane sensory Urządzenia (CO) (CO+LPG) V 0,5 W 1,5 W Dwutlenek azotu (NO2) 0-10 ppm Wymienny sensor elektrochemiczny Do detekcji gazów toksycznych zastosowano selektywne sensory elektrochemiczne. Rozwiązanie to cechuje wysoka odporność na zmianę warunków środowiskowych takich jak temperatura, wilgotność, a także obecność gazów zakłócających. Pozwala to na ograniczenie do minimum fałszywych załączeń układów wentylacji (oszczędność energii elektrycznej) oraz sygnalizacji alarmowej. Protokół komunikacyjny BUS Kontrolki typu LED 7-segmentowy wyświetlacz typu LED 5 lat gwarancji Wymienny moduł sensora Odporność na wilgoć i zmiany temperatur 0,25 2,5 mm2 przewód lity 0,25 2,5 mm2 przewód wielodrutowy EcoN EcoN jest adresowalnym Czujnikiem Gazu służącym do detekcji stężenia dwutlenku azotu (NO2), zaprojektowanym jako część Systemu Bezpieczeństwa Gazowego Gas. Urządzenie dokonuje cyklicznych pomiarów stężenia gazu w powietrzu, następnie informacja o poprawnej pracy lub o przekroczeniu ustalonych progów przekazywana jest użytkownikowi za pomocą świecących na czujniku kontrolek. Komunikacja pomiędzy czujnikiem a współpracującą Jednostką Sterującą odbywa się poprzez magistralę zasilająco-sygnałową BUS. System został zaprojektowany jako przyjazny instalatorowi pozwala na dowolną kolejność żył przy podłączeniach zasilania oraz przewodu magistrali danych. Płytka Sensora PWS-017-NO lat* Wymienny sensor katalityczny Do detekcji gazów palnych zastosowano sensor katalityczny, który gwarantuje stabilną i pozbawioną fałszywych alarmów pracę. Sensory katalityczne odporne są na wilgoć, zmiany temperatury oraz obecność gazów zakłócających. Dzięki temu ryzyko wystąpienia fałszywych alarmów pochodzących ze zmian temperatury, wilgotności i spalin samochodowych jest bardzo niskie. 5 lat gwarancji Stabilna praca Odporność na wilgoć i zmiany temperatur

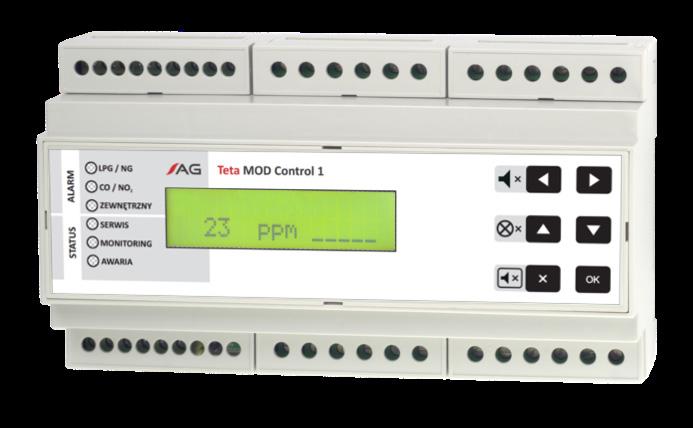

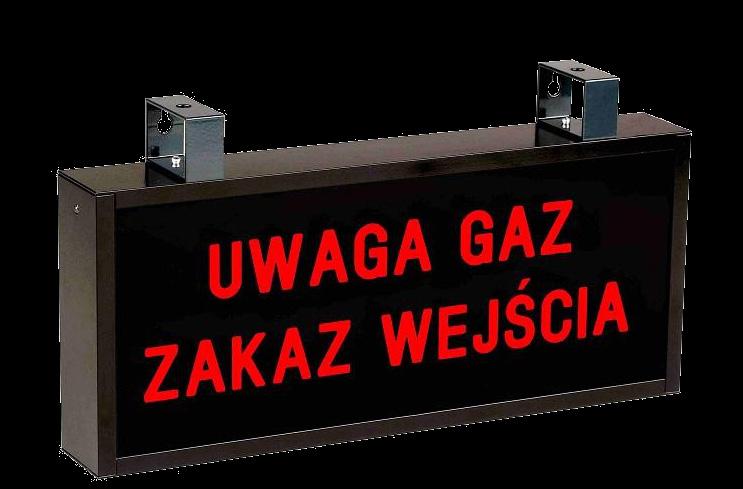

8 MOD Control 1 Moduł Jednostki Sterującej Tablica ostrzegawcza optyczno - akustyczna Urządzenia Znamionowe parametry zasilania V 2,5 W Warunki środowiskowe Ciśnienie ph Stopień IP IP C 1013 ± 10% hpa 5,5 7 24V lub 230V ~ < 5 W (gdy aktywna) 24V: 5 50OC 230V: 0 50OC 5 50OC 0 50OC Parametry wejść dwustanowych R WE Nieaktywne (niezanegowane) Aktywne (niezanegowane) 10 kω 0 1 V V polaryzacja dowolna Stopień IP IP 40 Sygnalizacja optyczna Wbudowana sygnalizacja akustyczna Oświetlenie LED Przetwornik piezoceramiczny 65dB/1m Moduł Jednostki Sterującej MOD Control 1 Moduł Jednostki Sterującej MOD Control 1 jest urządzeniem odpowiadającym za kontrolę pracy czujników gazu oraz za dedykowane sterowanie urządzeniami współpracującymi z nią w zależności od wykrywanego gazu - tworząc w ten sposób unikalny System Bezpieczeństwa Gazowego pozwalający na podłączenie aż do około 100 czujników. Dzięki funkcjonalności automatycznego nadzoru linii oraz sygnalizacji jej uszkodzeń, system gwarantuje niespotykany w tej grupie urządzeń poziom bezpieczeństwa i komfortu użytkowania. Moduł posiada możliwość współpracy z systemem BMS i dodatkowo można wyposażyć go w akumulatorowe podtrzymanie pracy. Parametry wyjść cyfrowych Przekaźnik Styki bezpotencjałowe, przełączne: AC1: 230 V ~ / 3 A DC1: 230 V / 0,25 A DC1: 24 V / 3A Niezabezpieczone Port TETA BUS Protokół komunikacyjny Port GTW Standard elektryczny Protokół komunikacyjny Wbudowana sygnalizacja akustyczna RS RS Modbus ASCII / RTU, b/s, parzystość brak / parzysta / nieparzysta, liczba bitów 7/8 (tylko dla Modbus ASCII) Wyświetlacz alfanumeryczny z podświetleniem 2x16 typu LCD Kontrolki optyczne typu LED 70 db w odległości 1 m 0,08 2,5 mm2 (dla przewodów podwójnych należy zastosować tulejki 2 x 1 mm2 lub 2 x 0,75 mm2) Samo-gasnący PPO 0,4 kg Na szynie DIN-35 / TS35 Tablica ostrzegawcza optyczno - akustyczna Tablice Optyczno-Akustyczne pełnią rolę sygnalizacji obiektowej informującej o zagrożeniach powstałych w garażach podziemnych. Posiadają napis ostrzegawczy lub informacyjny o standardowej treści lub według zamówienia klienta. Napis wyświetla się po wykryciu przez system detekcji gazów stanu zagrożenia oraz pulsuje z częstotliwością 0,5Hz. Wyświetlaniu napisu towarzyszy sygnał pulsujący dźwiękowy. Ze względu na możliwość zastosowania tablic na ścianie lub suficie sygnalizacja zapewnia dodatkowe źródło bezpieczeństwa. Tablice nie mogą być stosowane w przestrzeniach określonych jako strefy zagrożenia wybuchem gazów. Wymiary Wysokość Szerokość Głębokość Napis Zakłócenie radioelektryczne I 180mm 420mm 60mm Wysokość liter 35mm, czerwony Poziom N

9 Więcej szczegółów na temat urządzeń i innych elementów z naszej oferty znajdą Państwo na naszej stronie: Atest Gaz A. M. Pachole sp. j. Spokojna 3, Gliwice biuro@atestgaz.pl Niniejszy dokument nie stanowi oferty w rozumieniu przepisów Kodeksu Cywilnego oraz innych właściwych przepisów, lecz jest zaproszeniem do zawarcia umowy w rozumieniu art. 71 Kodeksu Cywilnego. Atest-Gaz A. M. Pachole sp. j. zastrzega sobie prawo do jednostronnego dokonywania zmian i modyfikacji niniejszego dokumentu oraz do wprowadzania w każdym czasie zmian dotyczących charakterystyki wyrobu. Parametry wyrobów mogą zmieniać się bez uprzedzenia. MR-013 R09
