1 Zastosowanie informacji satelitarnej dla środowiska w budowaniu gospodarki innowacyjnej dla samorządów terytorialnych Prof. dr hab. Katarzyna Dąbrowska-Zielińska Organizacja i struktura Infrastruktury Informacji Przestrzennej w samorządach terytorialnych r.

2 Centrum Teledetekcji IGiK Założone w 1976r. jako Ośrodek Przetwarzania Obrazów Lotniczych i Satelitarnych (OPOLiS) realizujący unikatowe prace z użyciem nowoczesnych technik teledetekcji. Wieloletnie doświadczenie w prowadzeniu badań naukowych i prac badawczo-rozwojowych w zakresie wykorzystywania zdjęć lotniczych i satelitarnych do pozyskiwania informacji o obiektach, zjawiskach i procesach zachodzących na powierzchni Ziemi. Obecnie realizowane są różnorodne tematy badawcze przy wykorzystaniu danych optycznych w zakresie widzialnym i podczerwieni termalnej oraz zdjęć radarowych Szeroka współpraca z instytucjami i firmami spoza sektora kosmicznego (np. sektor energetyczny, grupy producentów rolnych, GUS). 5/5/2017 2

3 Centrum Teledetekcji ma wieloletnie doświadczenie w prowadzeniu badań naukowych i prac badawczorozwojowych w zakresie wykorzystywania zdjęć lotniczych i satelitarnych do pozyskiwania informacji o obiektach, zjawiskach i procesach zachodzących na powierzchni Ziemi W Centrum Teledetekcji opracowano modele dla prognozowania wysokości plonów upraw rolniczych. Na podstawie zdjęć satelitarnych Centrum Teledetekcji monitoruje wzrost roślin i rozpoznaje obszary zagrożone redukcją plonów. Co dekadę dostarczamy informację w sezonie wegetacyjnym. Przedstawiamy mapy prognozowanych plonów zbóż dla każdej powierzchni 1 km2 jak również dla gmin i powiatów jak również dla każdego pola upraw rolniczych. W rozwiniętych przez nas modelach pokazujemy w jakiej dekadzie roku najbardziej istotnej dla roślin nastąpiła zbyt mała wilgotność gleby w strefie korzeniowej roślin. Na podstawie informacji satelitarnej powstał Serwis dla rolników ASAP, którego zadaniem jest zastosowanie najnowszych technologii opartych na danych satelitarnych i lotniczych w celu: dostarczenia kompleksowych usług i produktów opracowanych na podstawie danych satelitarnych dla Sektora Rolniczego i w ten sposób wspieranie rolników indywidualnych na każdym etapie produkcji. Dla całego województwa z podziałem na powiaty i gminy wykonujemy co roku rozpoznanie upraw i przeprowadzamy monitorowanie kondycji roślin od zasiewów poprzez monitorowanie przezimowania upraw i monitorowanie wszelkich zagrożeń wywołanych zmianami pogody, wywołanych szkodnikami i gwałtownymi opadami.

4

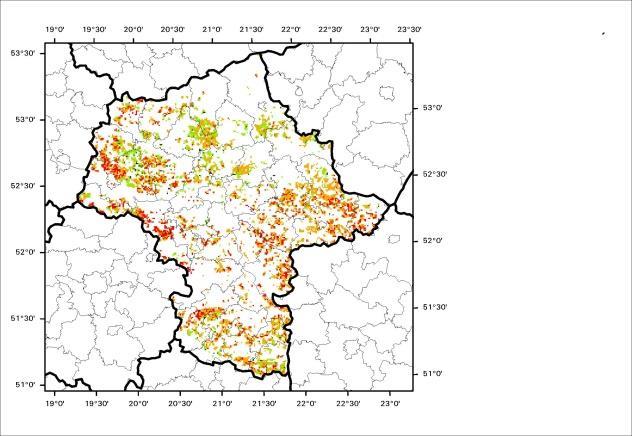

5 Województwo Mazowieckie warunki rozwoju pszenicy ozimej od 15 do 25 dekady roku 2016 rozdzielczość przestrzenna 1km

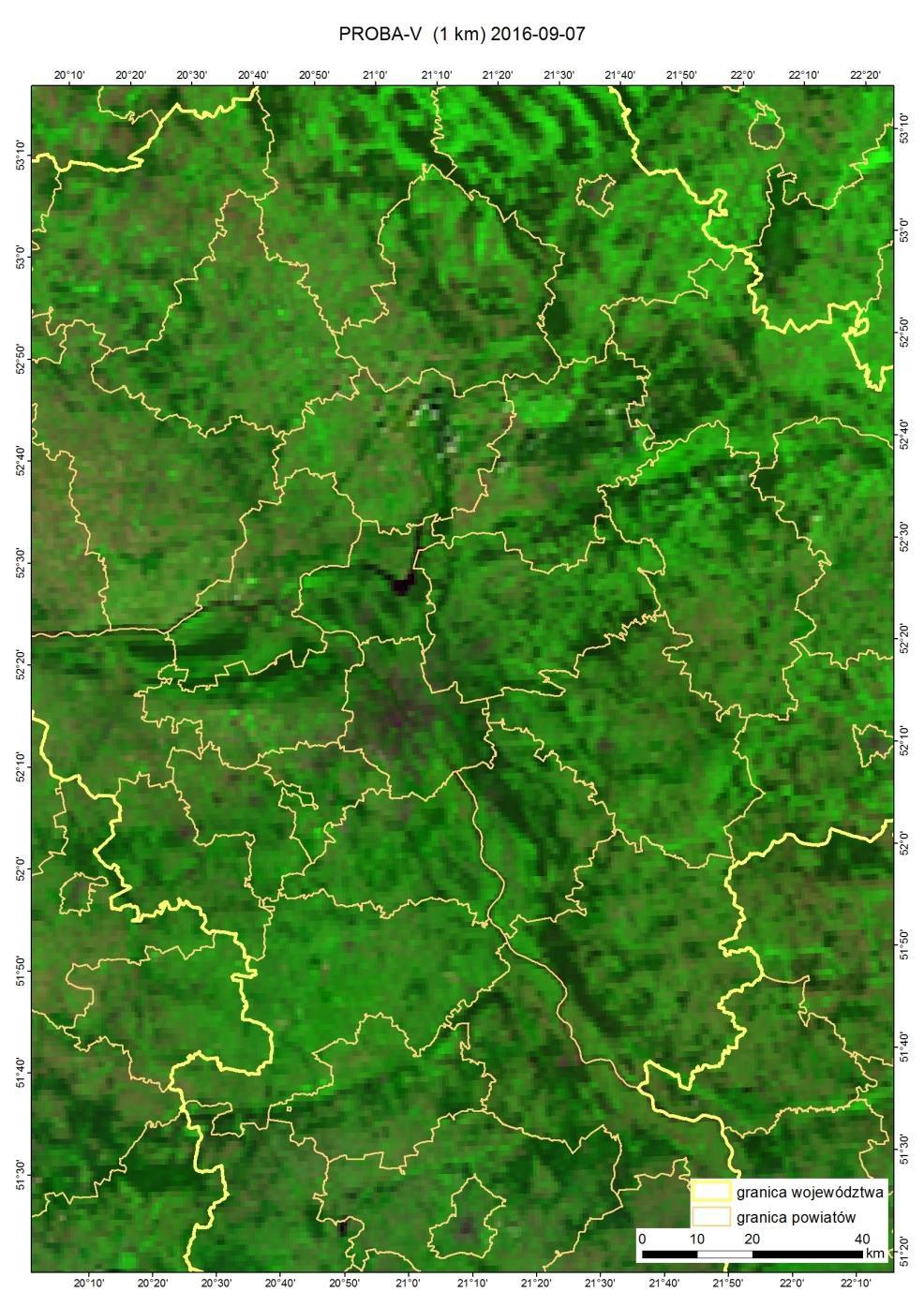

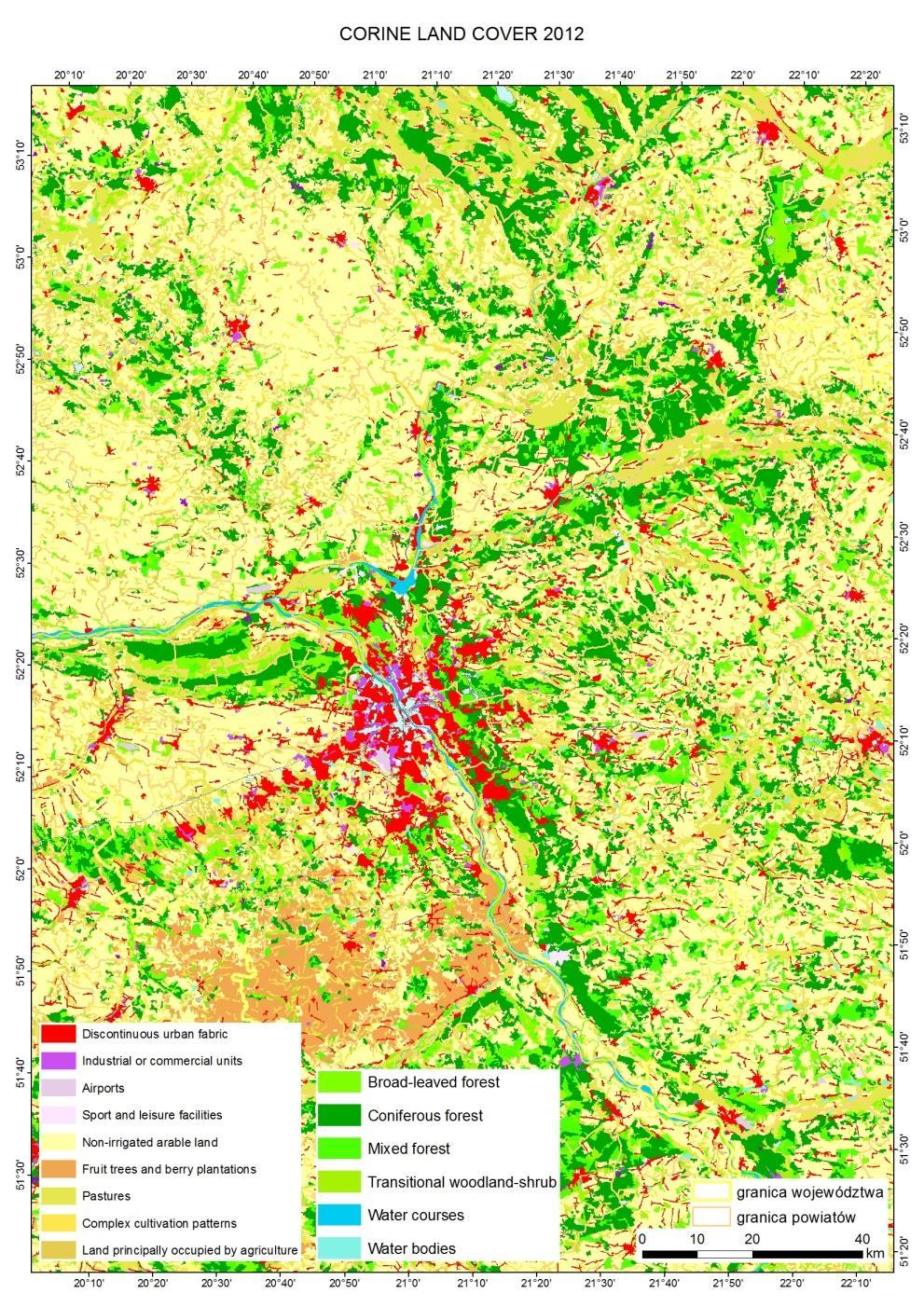

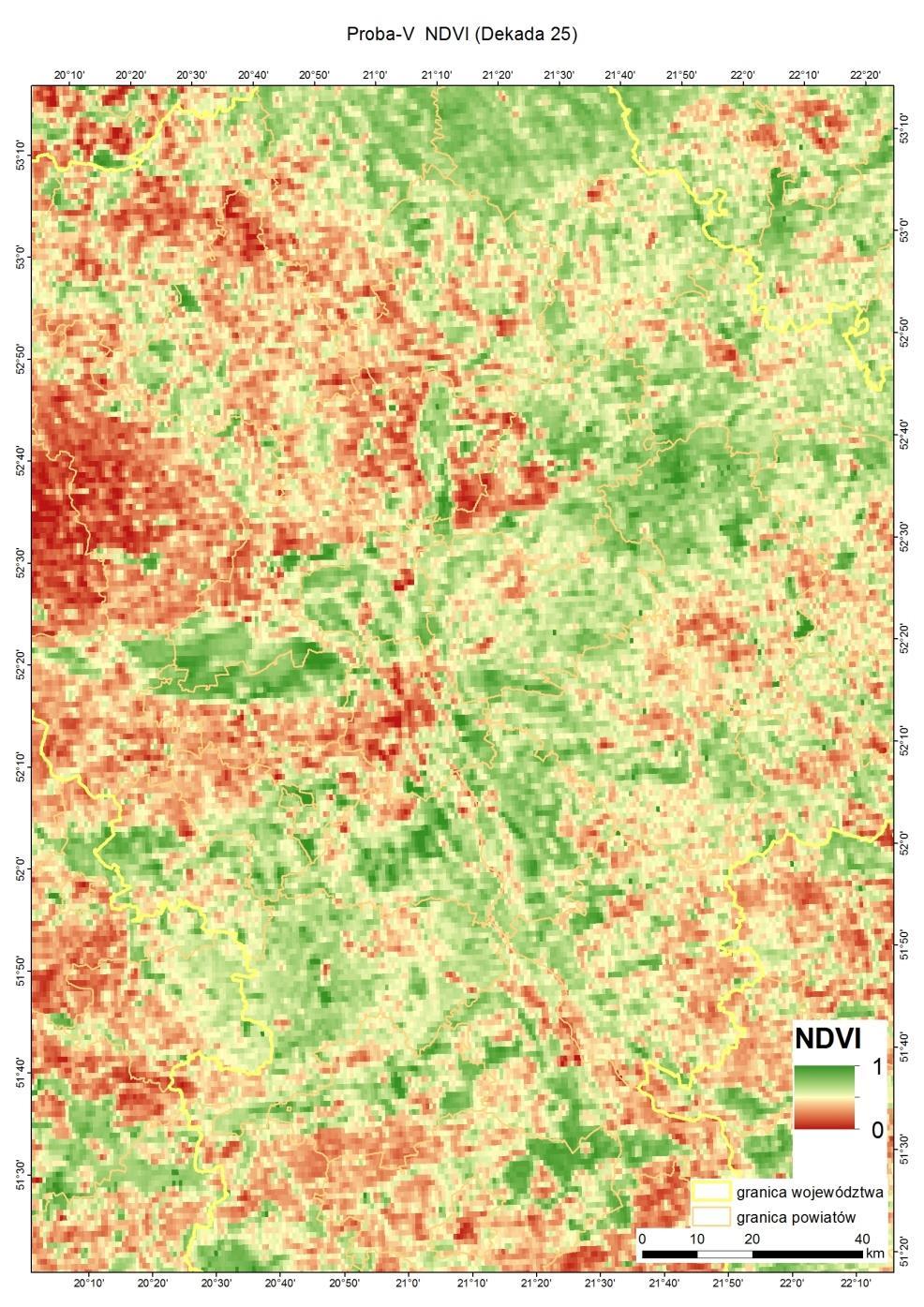

6 Zobrazowania satelitarne Użytkowanie i zmiany powierzchni Ziemi Mapy Corine Codzienne zdjęcia Proba-V Gotowy, dekadowy wskaźnik NDVI

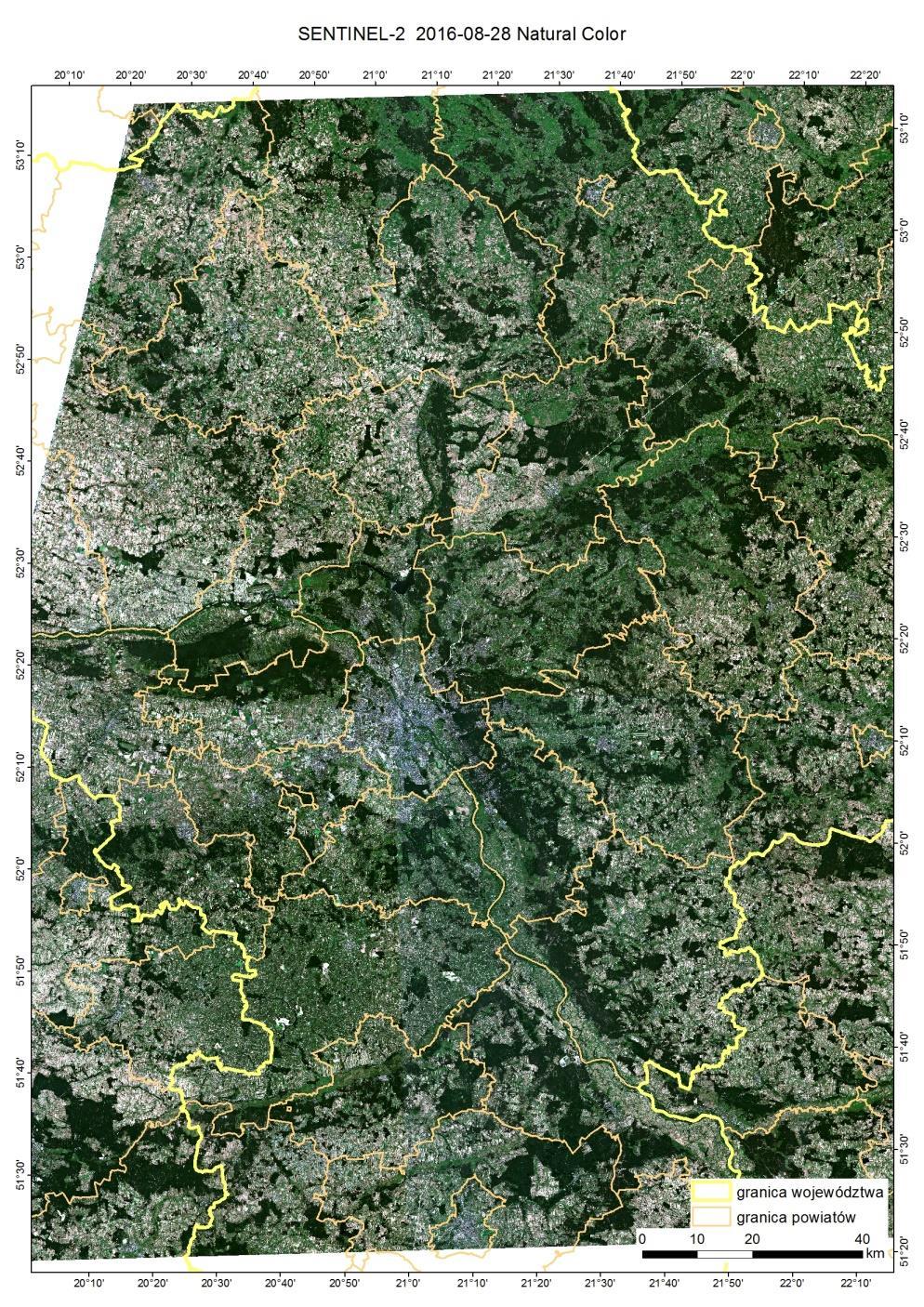

7 Zdjęcia satelitarne Proba-V oraz Sentinel-2 Codzienna rewizyta Proba-V 4 kanały: niebieski, czerwony, bliska podczerwień, średniapodczerwień Rewizyta 4 razy w tygodniu Sentinel-2

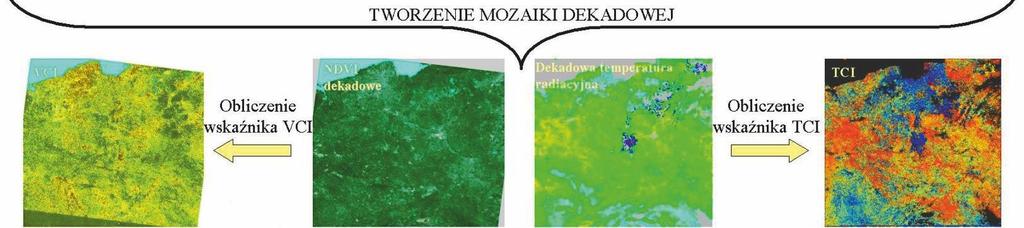

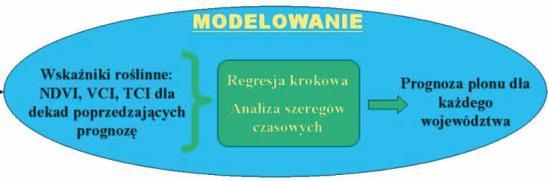

8 Zastosowanie teledetekcji satelitarnej dla różnych obszarów użytkowania Porównanie dla różnych okresów baza danych Modelowanie Plonów codzienny monitoring obszaru całej Polski Archiwalna baza danych wielkości plonów dla każdego województwa Grunty orne 8 5/5/2017 8

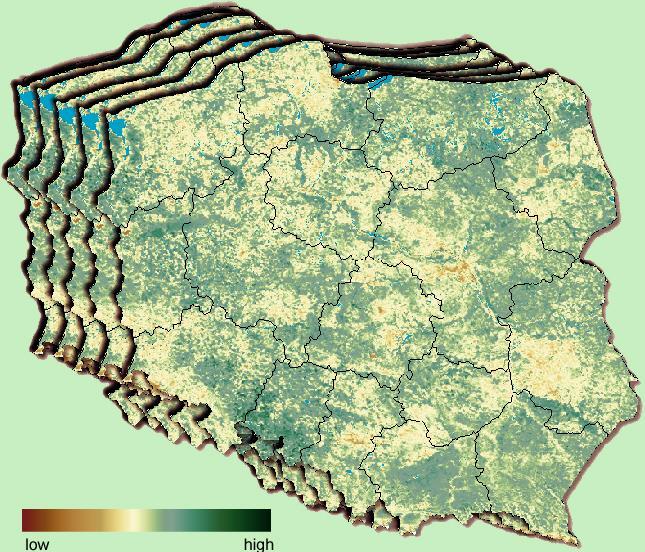

9 Budowanie wskaźników roślinnych bazy danych 5/5/2017 9

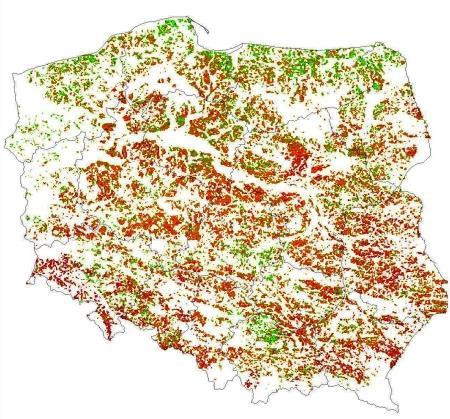

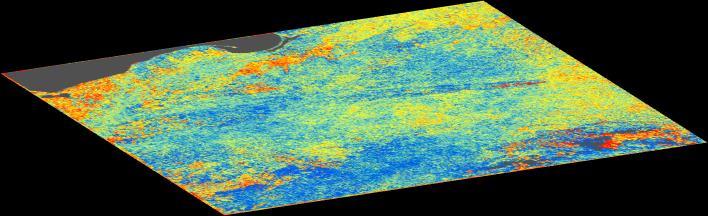

10 Zastosowanie danych satelitarnych NOAA AVHRR NOAA AVHRR Susze Grunty orne NDVI-TS TCI VCI Redukcja plonów 5/5/

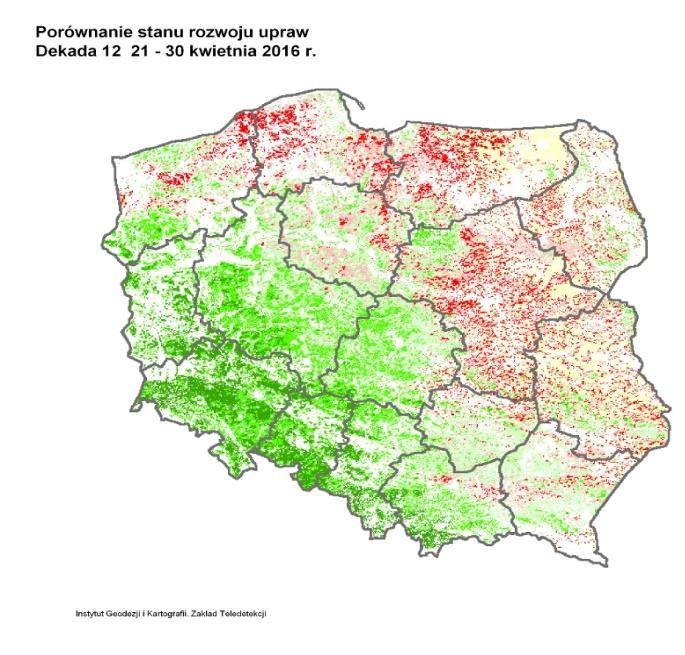

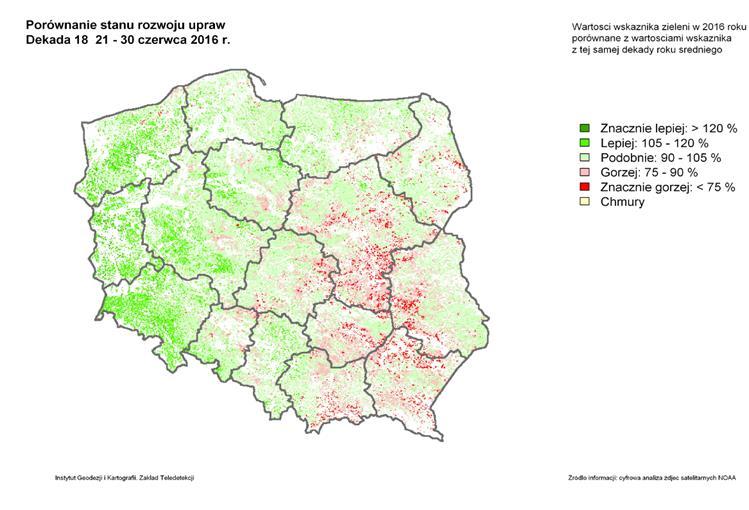

11 Monitoring stanu rozwoju upraw porównania

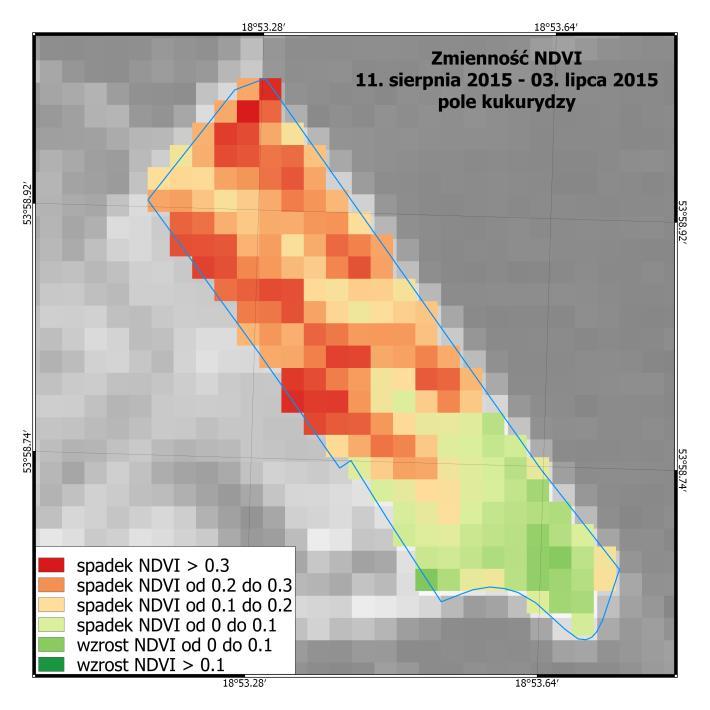

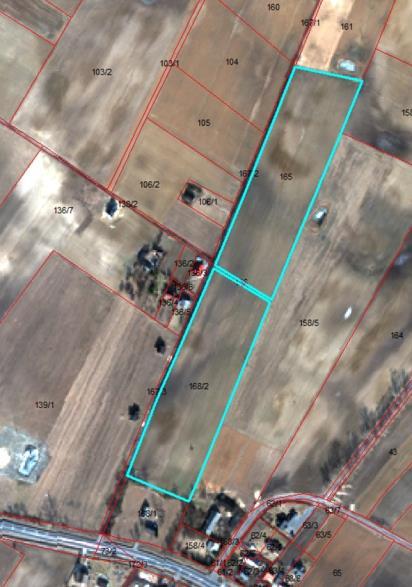

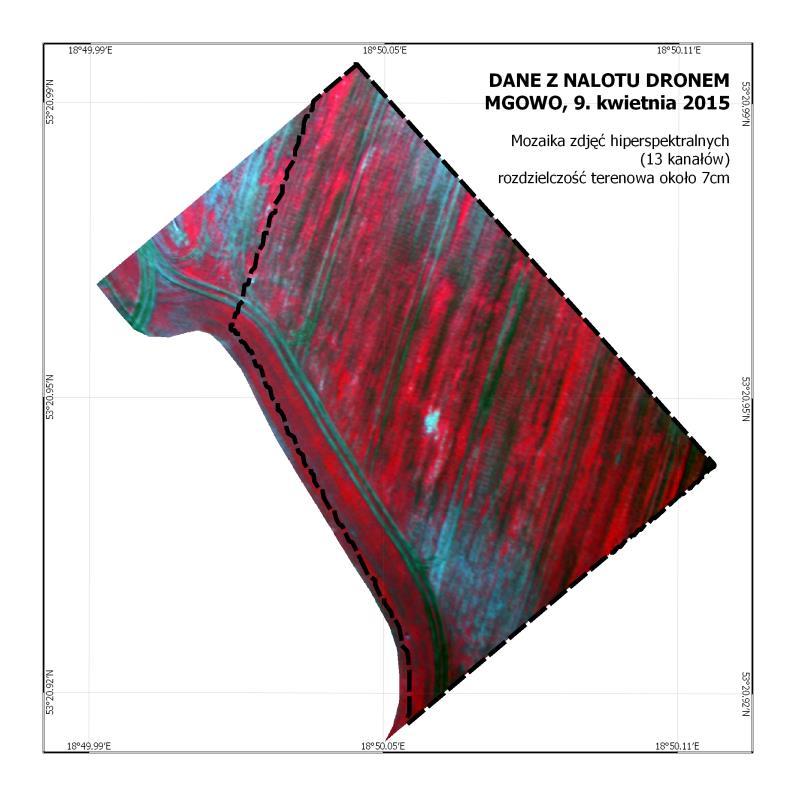

12 Monitorowanie ciągłe wyszczególnionego pola albo obszaru przetworzone zdjęcie satelitarne Sentinel 2

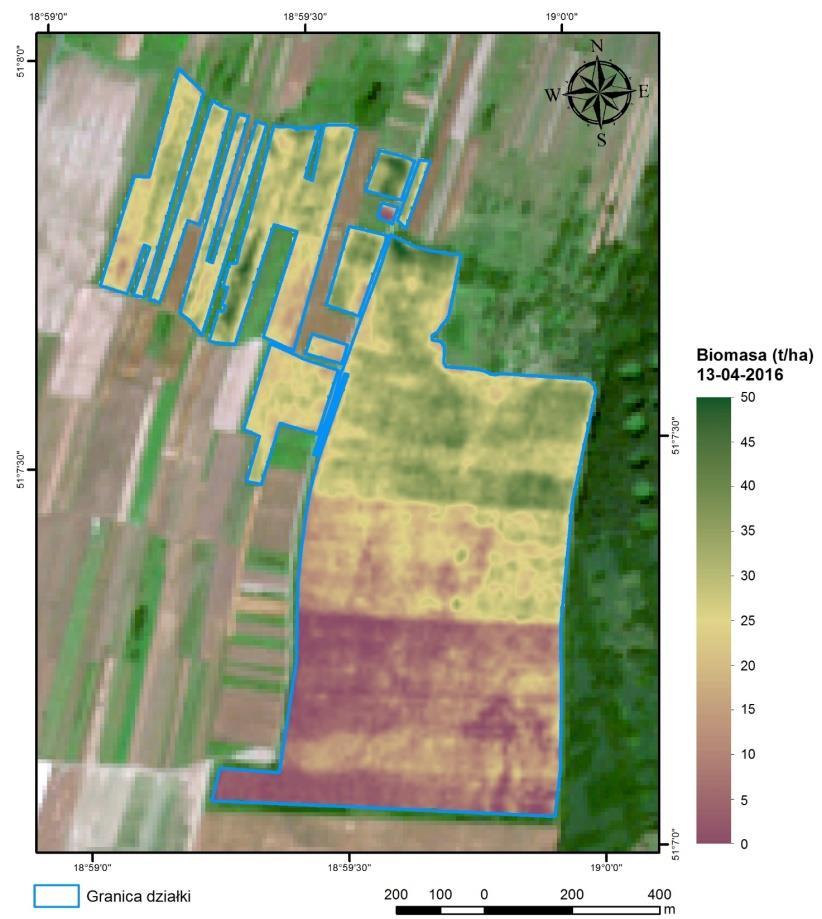

13 Monitorowanie plantacji roślin energetycznych wysokości, ilości biomasy Mapa statusu plantacji Mapa wysokości plantacji H (m) 7,5 7 6,5 6 5,5 5 4,5 4 3,5 3 2,5 2

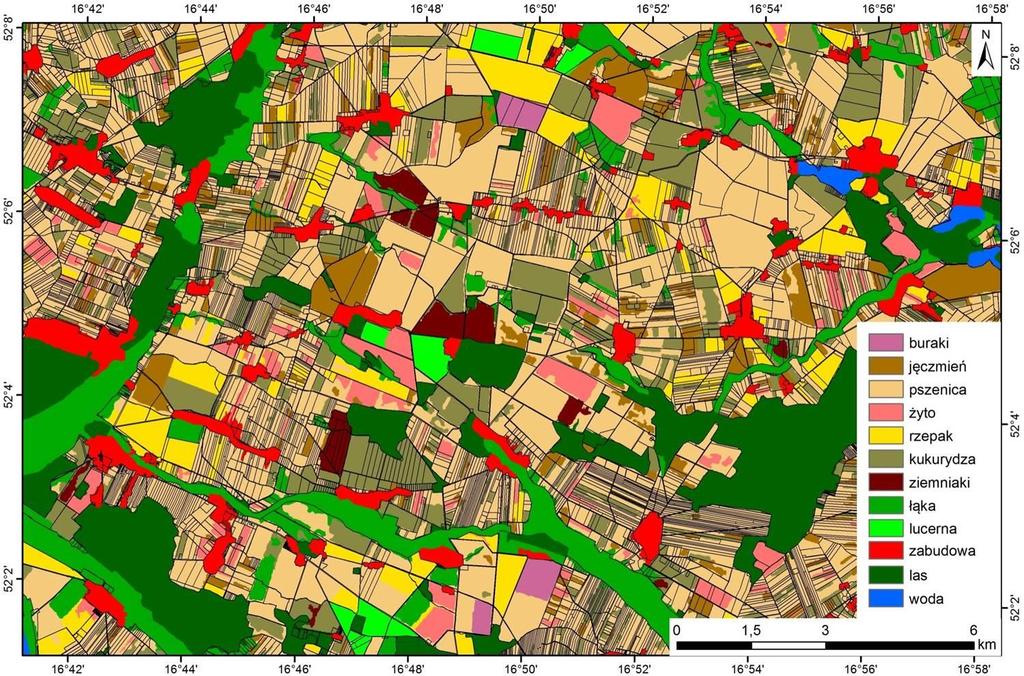

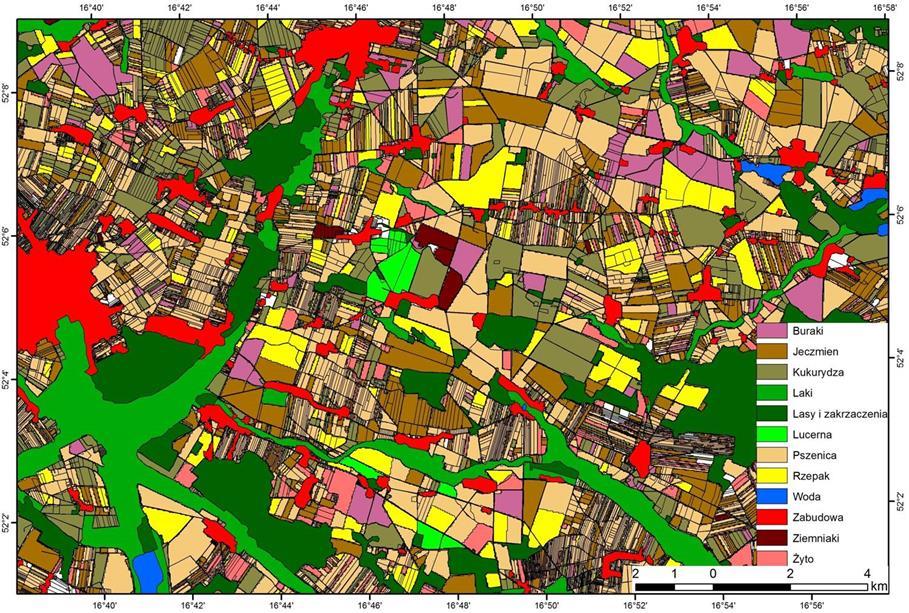

14 Klasyfikacja upraw ze zdjęć Sentinel-2 i Landsat 8 OLI

15 ZAGROŻENIA

16 Monitoring pokrywy śniegu i temperatury POWIERZCHNI 5/5/

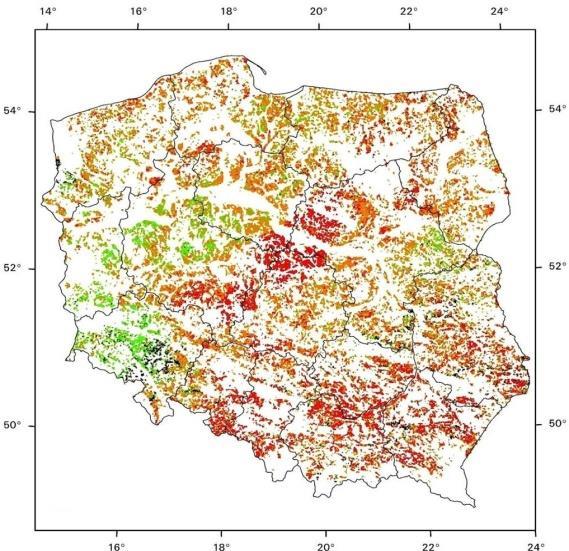

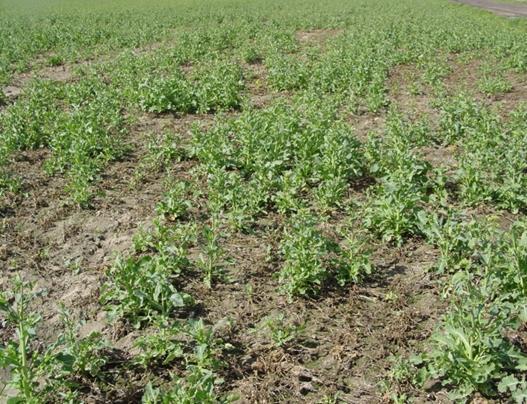

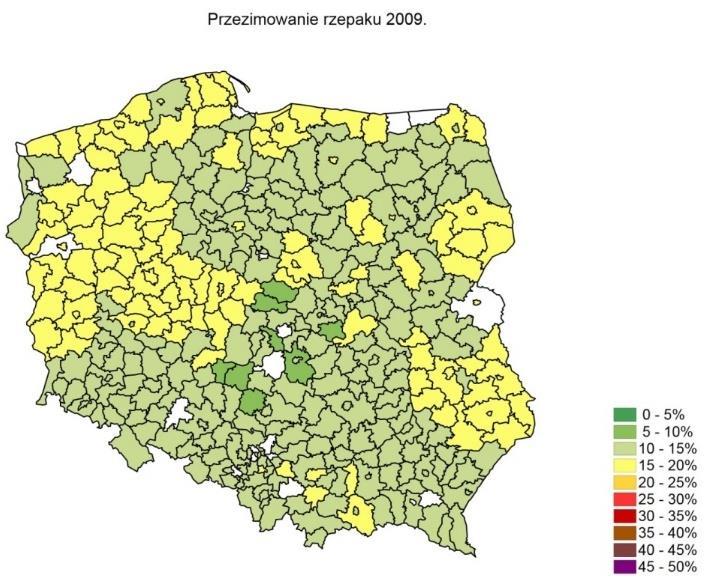

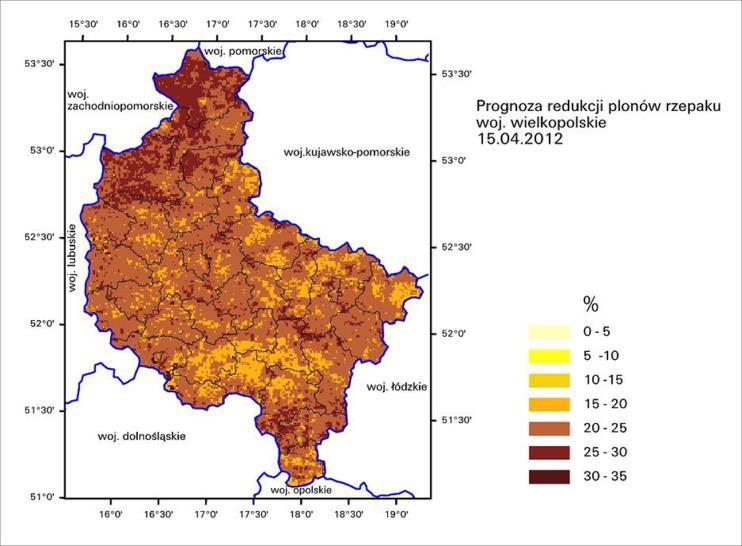

17 Zagrożenia dla środowiska Informacje sygnalne GUS A - dobry stan ozimin B - zły stan ozimin a - wczesna wiosna b - późna wiosna Przezimowanie Rzepaku 5/5/

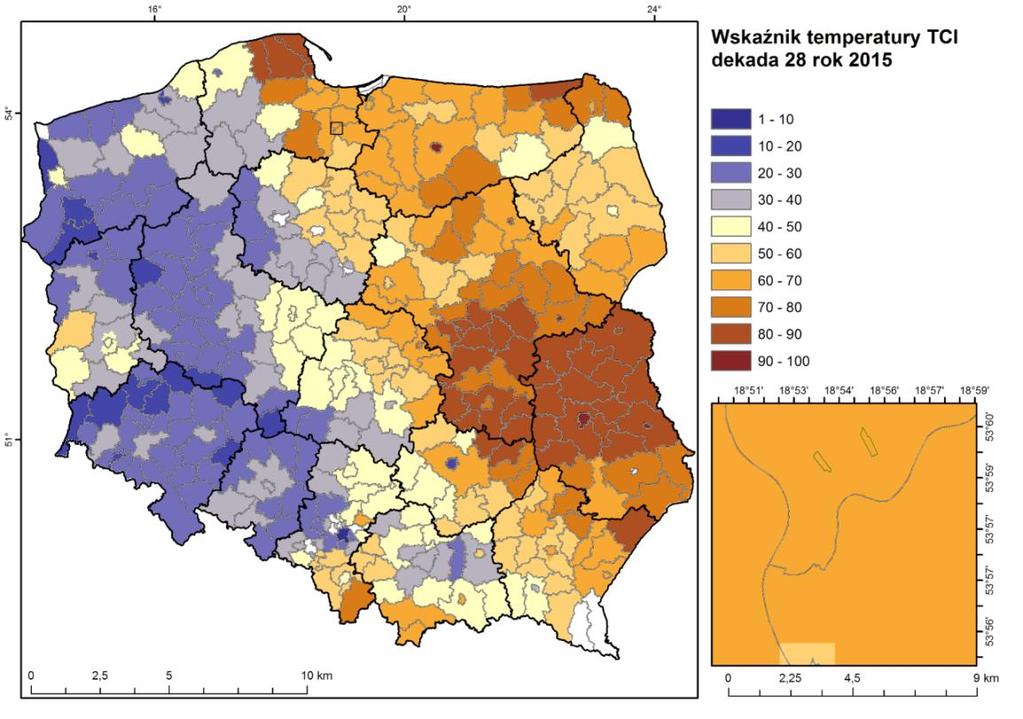

18 MONITOROWANIE I PROGNOZA SUSZY TCI dla powiatów (km 2 ) Wkład nauki dla poprawy działań w rolnictwie

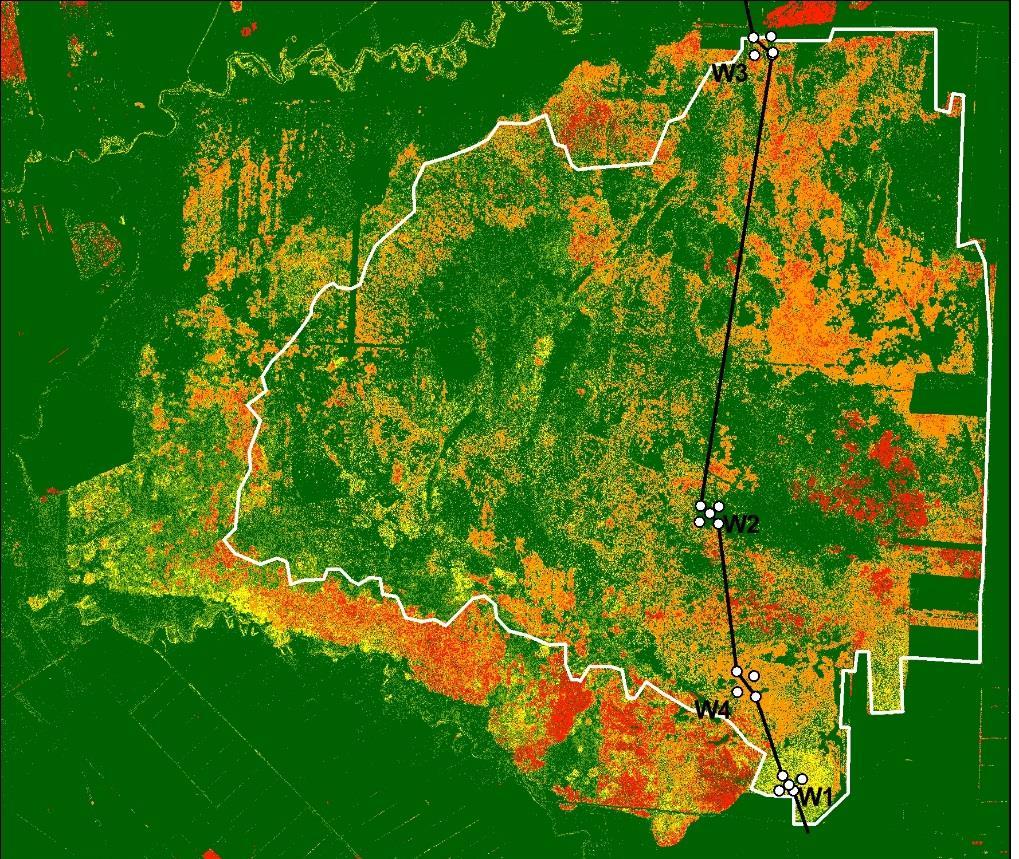

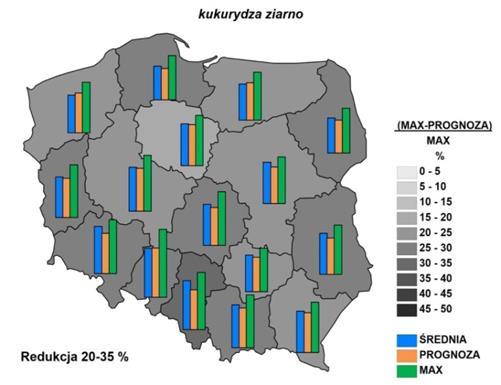

19 WPŁYW SUSZY NA REDUKCJE PLONÓW Surface temperature YIELD reduction Drought Yield reduction caused by drought in the Field 19

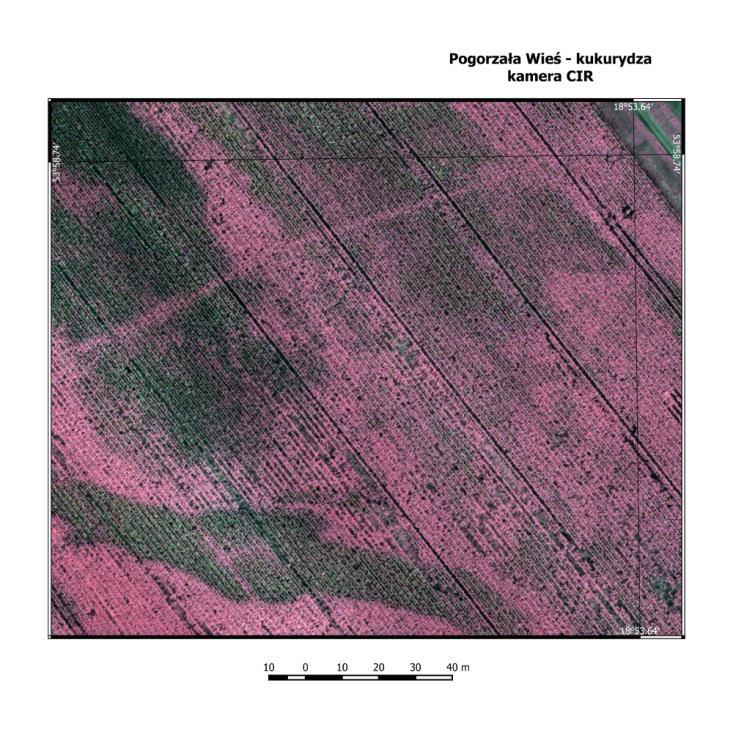

20 STRATY W PRODUKCJI ROŚLINNEJ

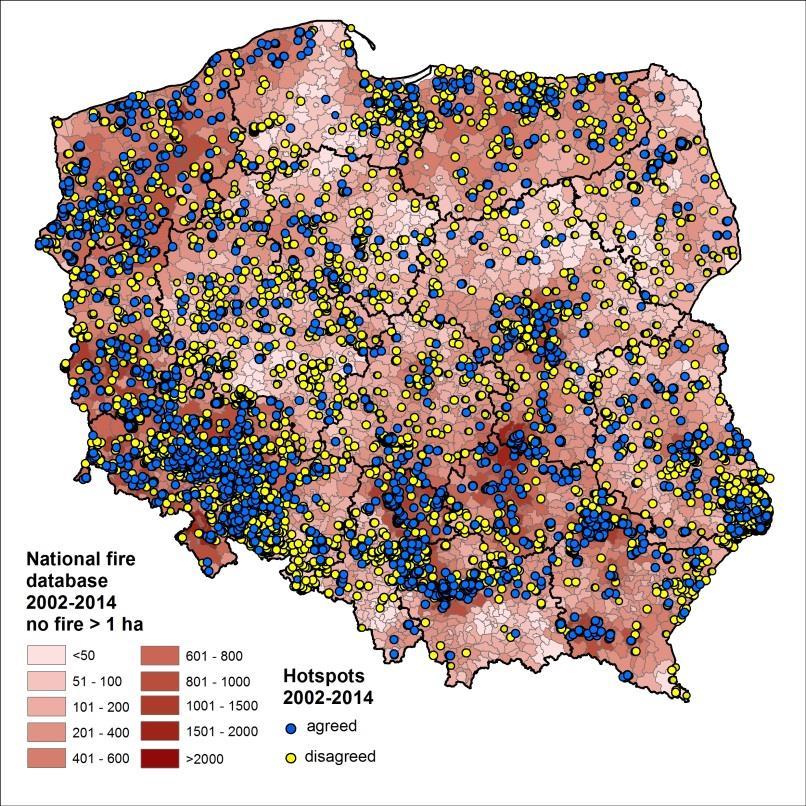

21 Detekcja pożarów 45% zgodnych pożarów to pożary > 5 ha 42% pożary 1-5 ha 13% pożary równe 1 ha

22 MONITOROWANIE POWIERZCHNI ZLEWNI WKRY Zainteresowanie Susze w RZGW dorzeczach rzek 5/5/

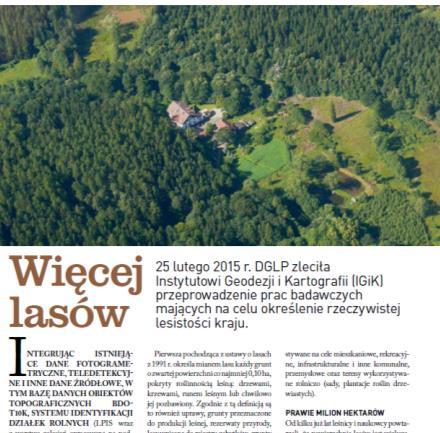

23 Inwentaryzacja rzeczywistej lesistości kraju z wykorzystaniem istniejących danych fotogrametrycznych Prawie ha lasów więcej niż oficjalnie podaje GUS Więcej lasów, Głos lasu, 11, 2015

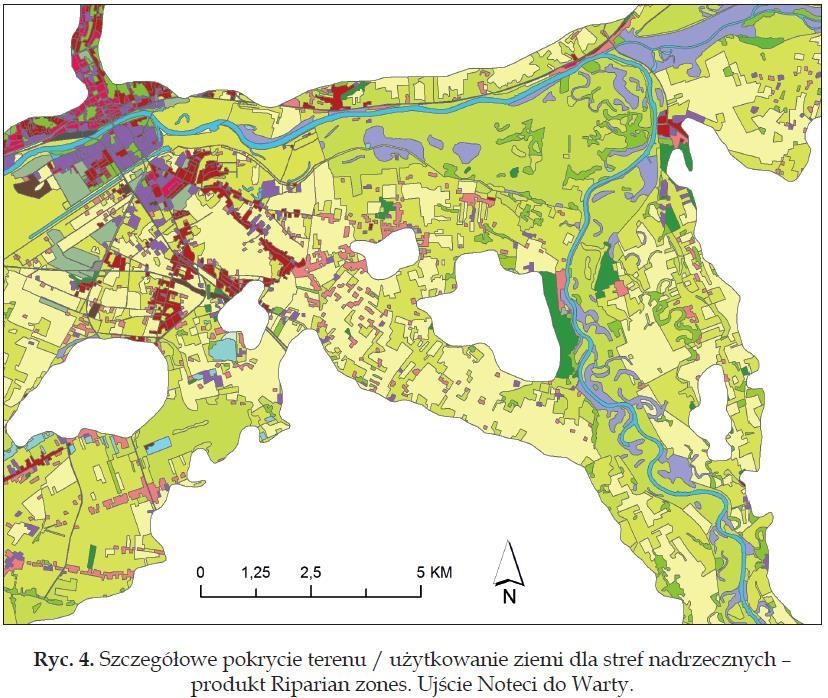

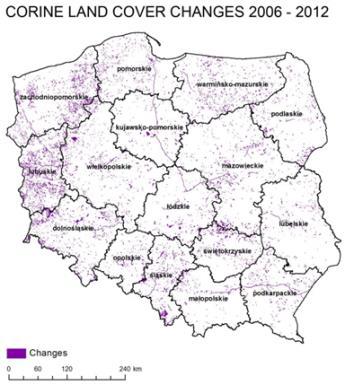

24 Monitoring zmian pokrycia terenu - Kartowanie form pokrycia terenu (uszczegółowienie CORINE Land Cover) - Monitorowanie zmian wieloczasowych i sezonowych - Intensywność użytkowania w Natura2000 (np.: częstotliwość koszenia łąk) CORINE Land Cover (2018) Copernicus Land Monitoring Service Hoscilo, A., Mirończuk, A GIS i dane przestrzenne w OOŚ,

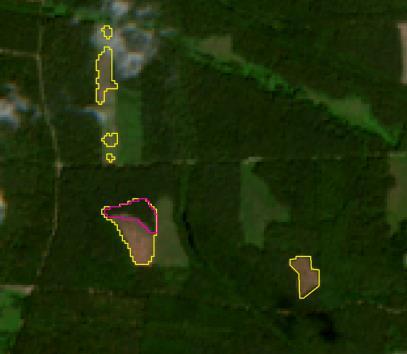

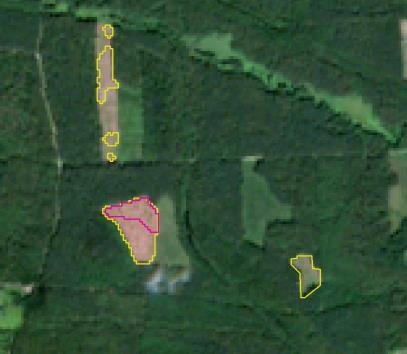

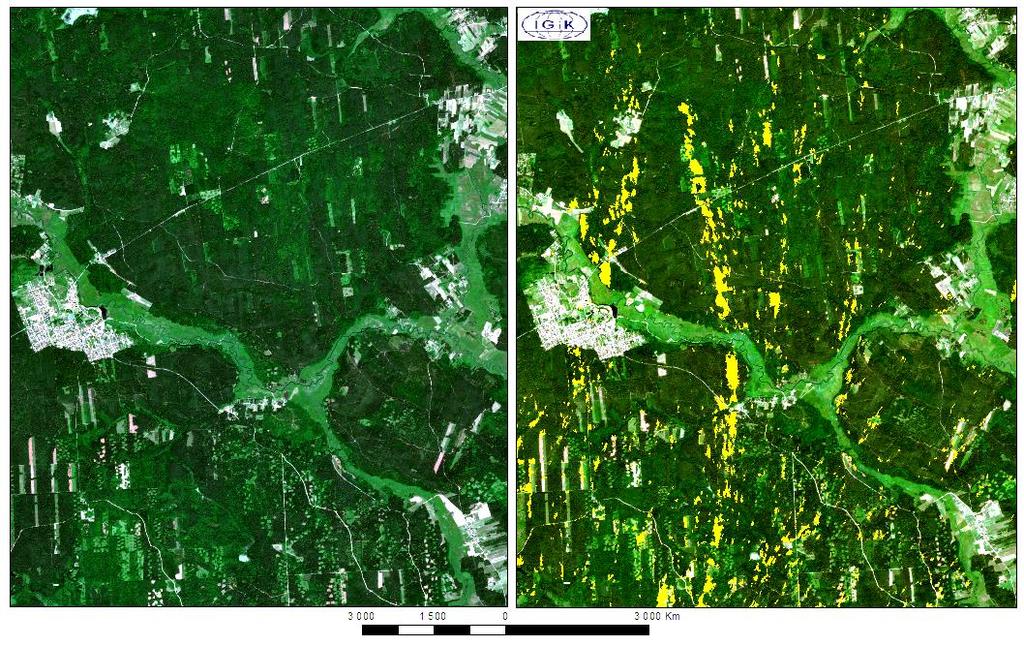

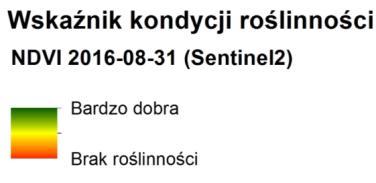

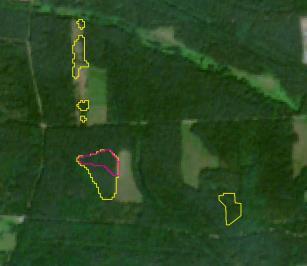

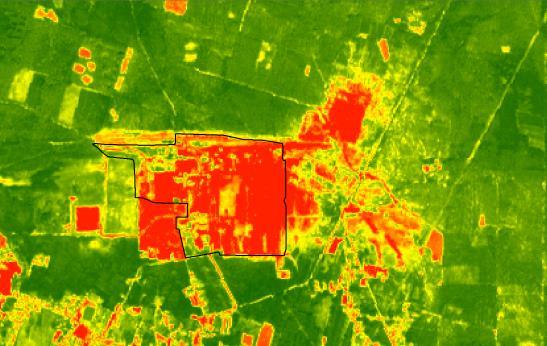

25 Lasy i zadrzewienia Inwentaryzacji rzeczywistej lesistości Monitorowanie zmian w lasach (zręby, nasadzenia), Zniszczenie lasów (huragany, pożar), Szacowanie wielkości biomasy Kondycja lasów oraz zmiany Inwentaryzacja zadrzewień śródpolnych Zniszczenia lasów spowodowane huraganami okolice Supraśla r. Sentinel-2A

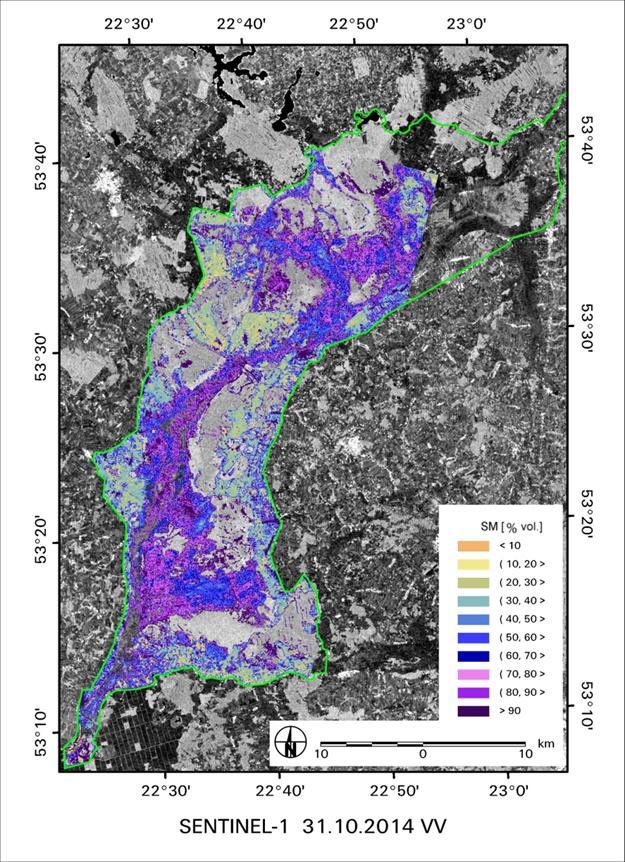

26 MONITOROWANIE WILGOTNOŚCI na podstawie danych z satelity Sentinel-1

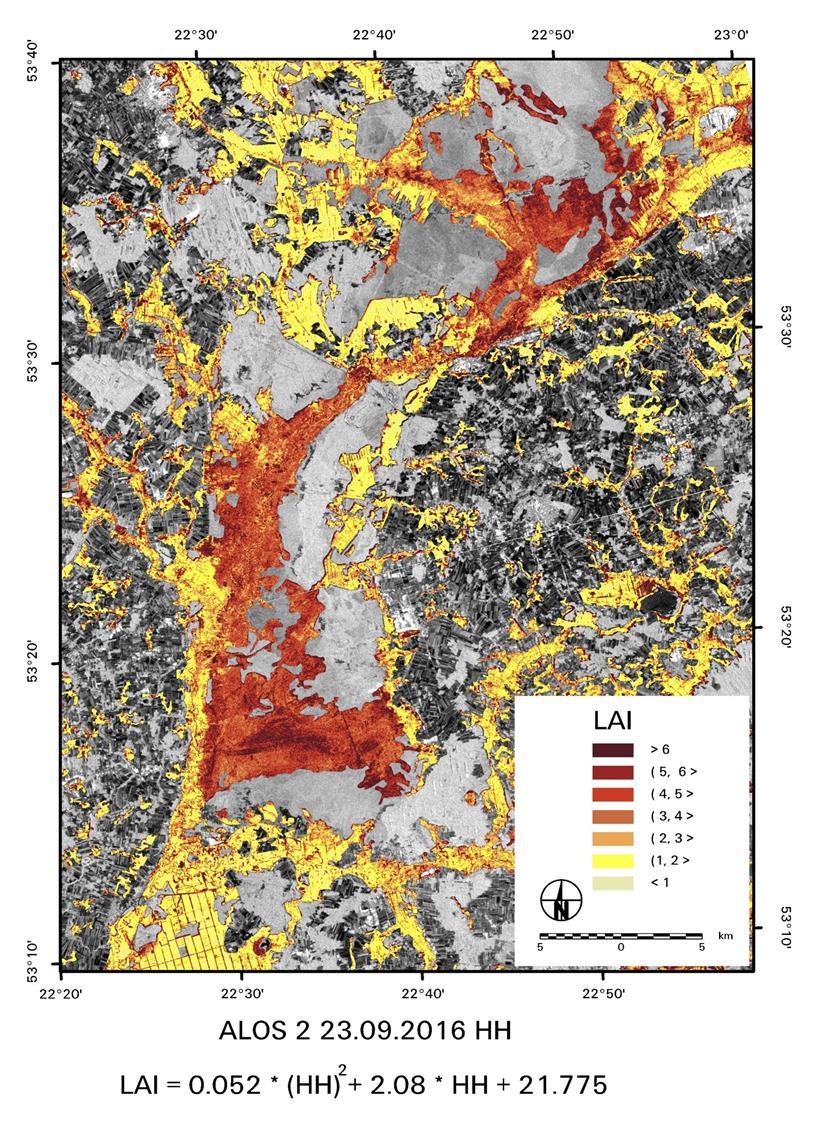

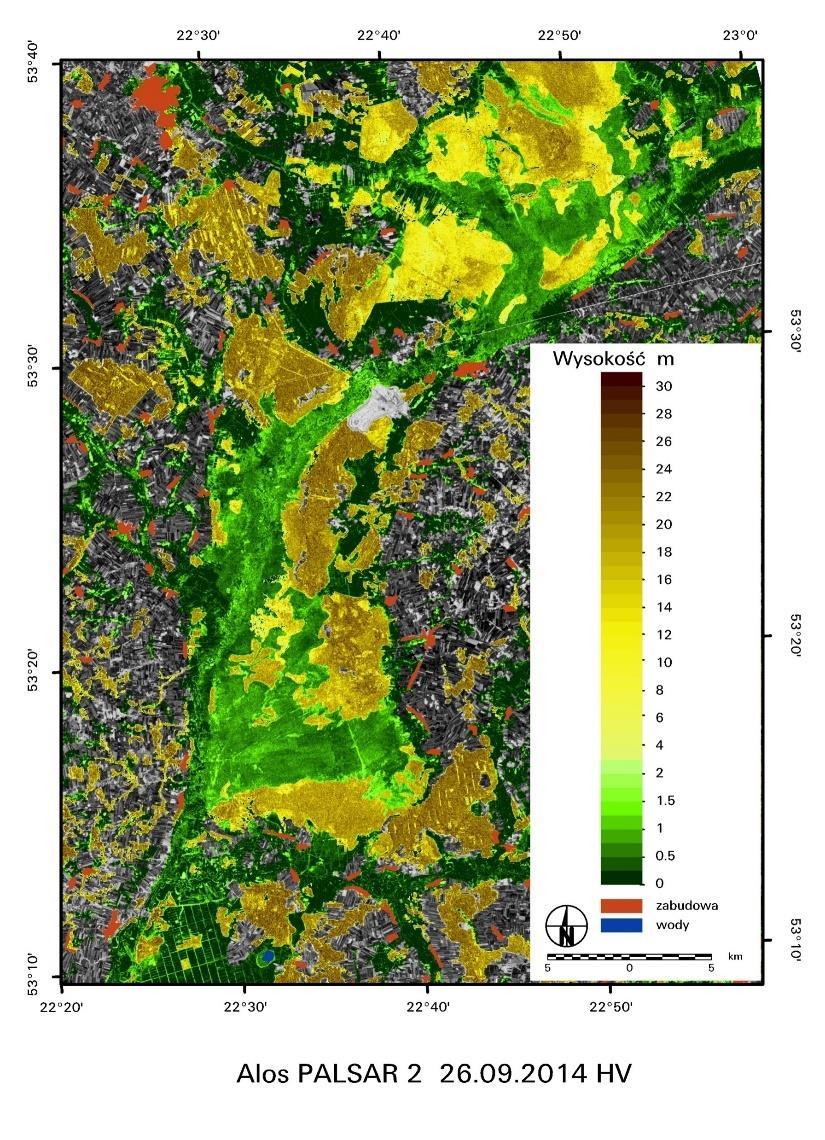

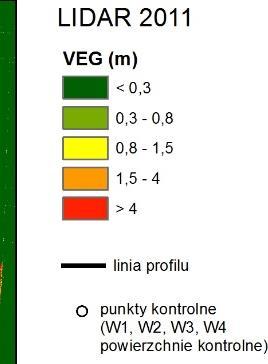

27 WYSOKOŚĆ ROŚLIN; POWIERZCHNIA PROJEKCYJNA LIŚCI LAI PORÓWNANIE (Modelowanie na podstawie danych z satelity ALOS)

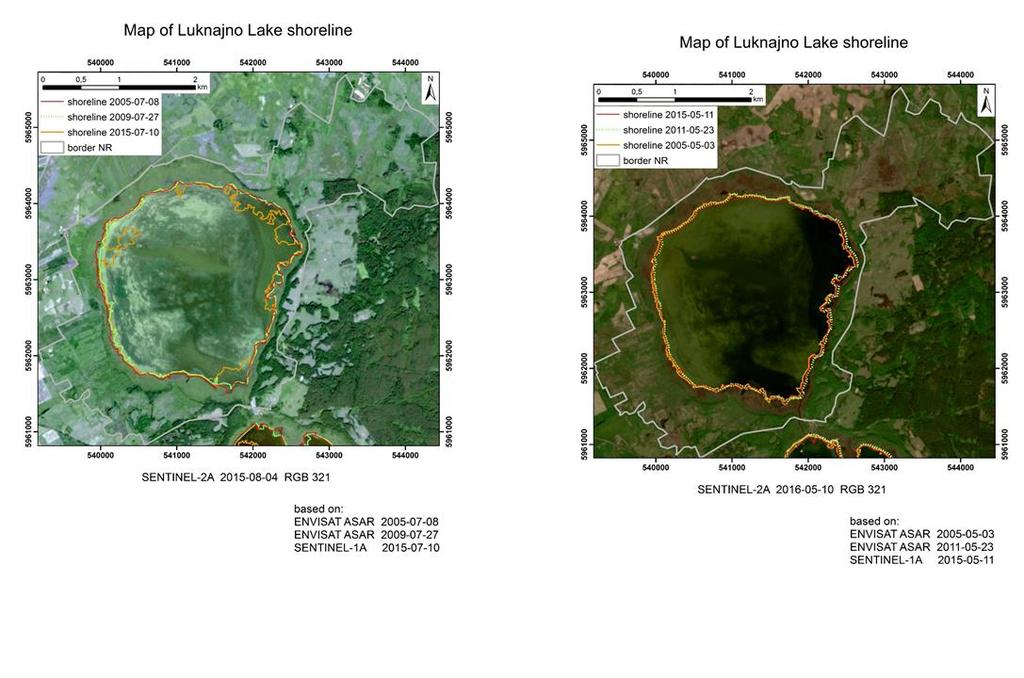

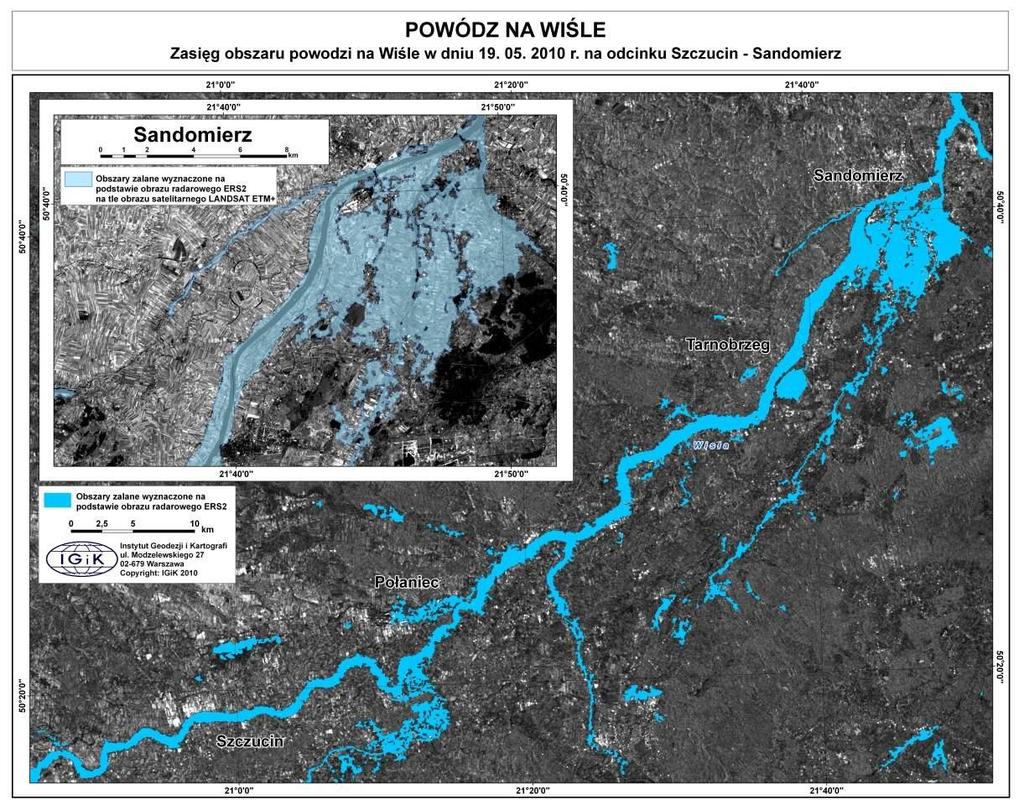

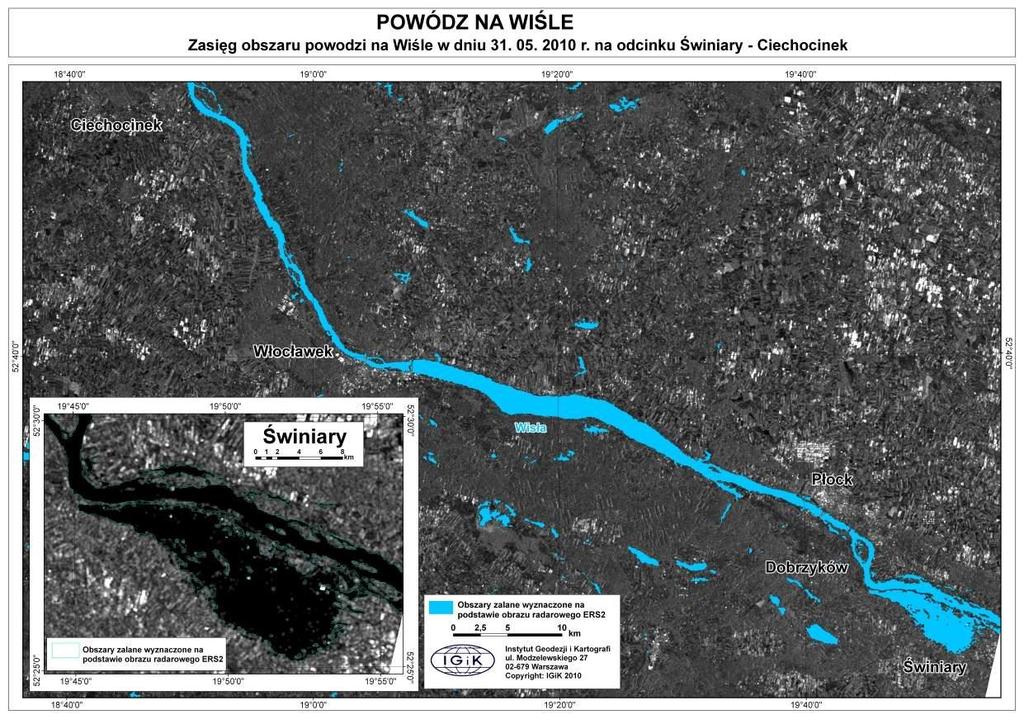

28 Mapy wód powierzchniowych i ich zmian - mapy zasięgu wiosennych powodzi

29 Monitorowanie obszaru powodzi

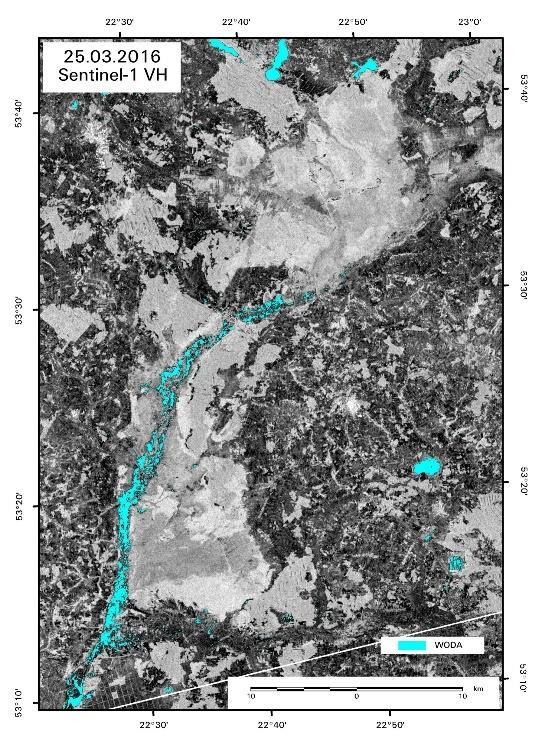

30 Monitorowanie powierzchni zalewów infiltracja wód 30 5/5/2017

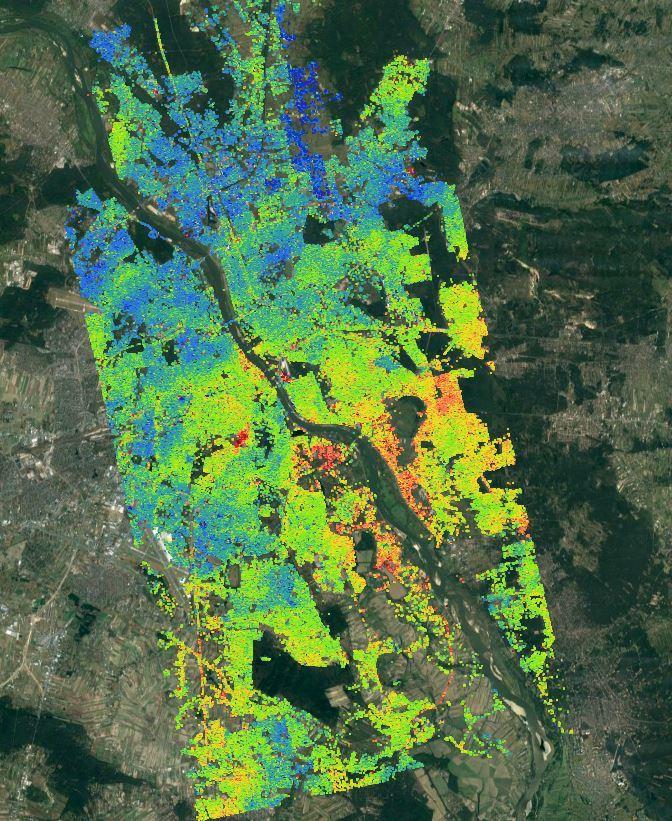

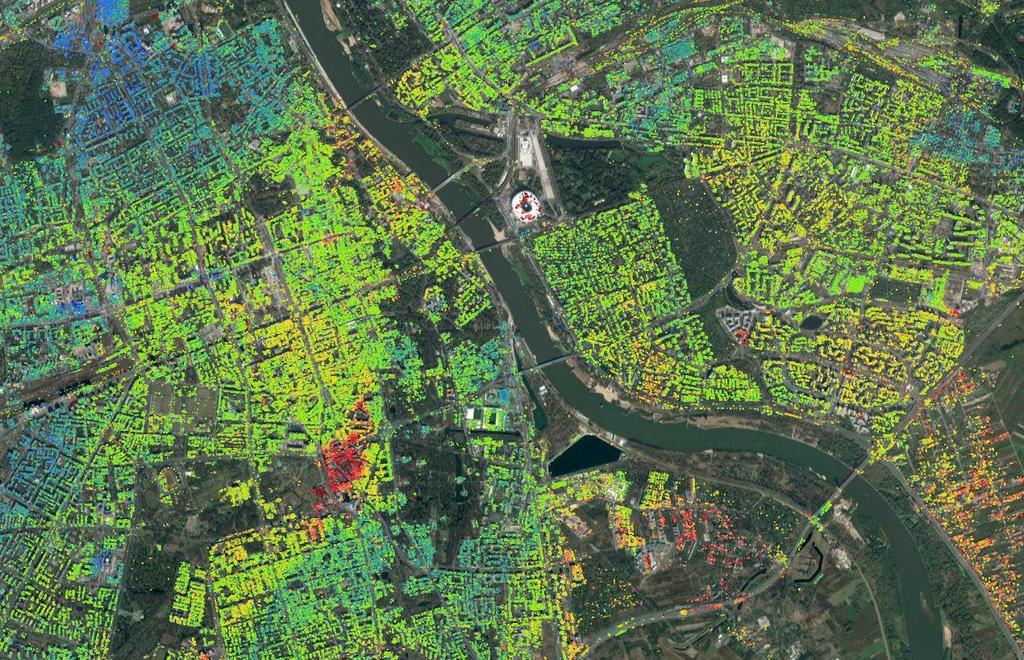

31 Precyzyjny monitoring całych aglomeracji miejskich TerraSAR-X Wykorzystanie wysokorozdzielczych obrazów komercyjnych daje możliwość połączenia możliwości monitorowania dużych obszarów i bardzo wysokiej precyzji wymaganej przy monitoringu pojedynczych inwestycji budowlanych

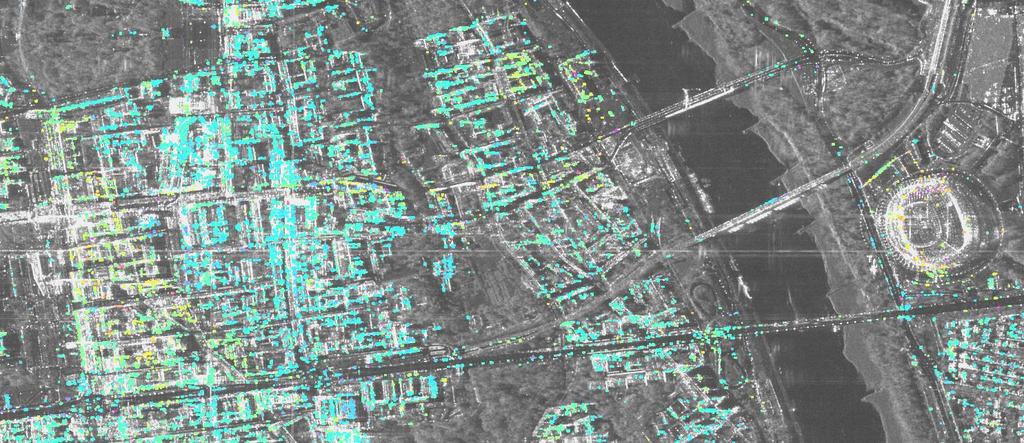

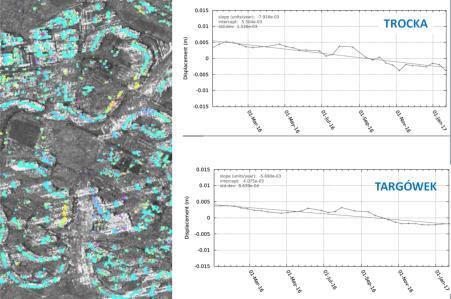

32 przemieszczeniepionowe [mm] przemieszczeniepionowe [mm] Precyzyjny monitoring bieżących inwestycji infrastruktury budowlanej, np. budowa metra Cosmo-SkyMed lata Duże możliwości w zakresie wykrywania i monitorowania deformacji nieliniowych (np. deformacje w wyniku drążenia tuneli tarczą TBM) cm/year Integracja pomiarów interferometrycznych z pomiarami ze stacji GNSS oraz z niwelacją precyzyjną 10 Bardzo wysoka precyzja w określaniu trendów deformacji (pomniżej 1 mm/rok) oraz historii deformacji (deformacja na daną datę) do 2 mm/rok. Udokumentowana wysoka zgodność z pomiarami wykonywanymi metodą niwelacji precyzyjnej Przejście tarczy ul. TBM Bartosiewicza pod 11a ulicą Bartosiewicza 6 Deformacje w sąsiedztwie budowy stacji Metro Świętokrzyska ul. Jasna data pomiaru [rrrr-mm-dd] reper 00082SL03 punkt pomiarowy / punkt pomiarowy data pomiaru [rrrr-mm-dd] reper 00042SL02 punkt pomiarowy punkt pomiarowy

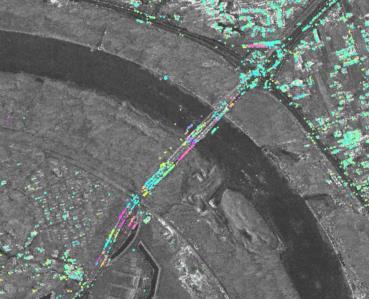

33 Szeroka gama zastosowań wykrywanie i monitorowanie nieznanych deformacji m.in.: - Deformacje wynikające ze zmian hydrologicznych - Wyznaczanie obszarów o mniej korzystnych warunkach zabudowy - Deformacje o genezie geologicznej II Linia Metra - Określanie stabilności obszarów przeznaczonych pod inwestycje Most Siekierkowski - Monitoring budynków - Monitoring dróg i mostów - Monitoring metra i innych obiektów związanych z tunelowaniem

34 Krajowy Zintegrowany Dynamiczny System Monitoringu Deformacji Podłoża Gruntowego Korzyści: - Szczegółowa precyzyjna informacja o deformacjach w skali całego Kraju (częstotliwość pomiarów nawet co sześć dni - Możliwość stworzenia jednego prezyzyjnego zintegrowanego systemu odniesienia, do którego mogą być dowiązywane inne pomiary, np. niwelacyjne - Korzyści dla administracji publicznej, jak również impuls do rozwoju przedsiębiorczości poprzez dostęp do danych bardzo istotnych w wielu dziedzinach gospodarki - Wzmocnienie konkurencyjności polskich instytucji na arenie międzynarodowej

35 Monitorowanie obszarów wrażliwych na zmiany

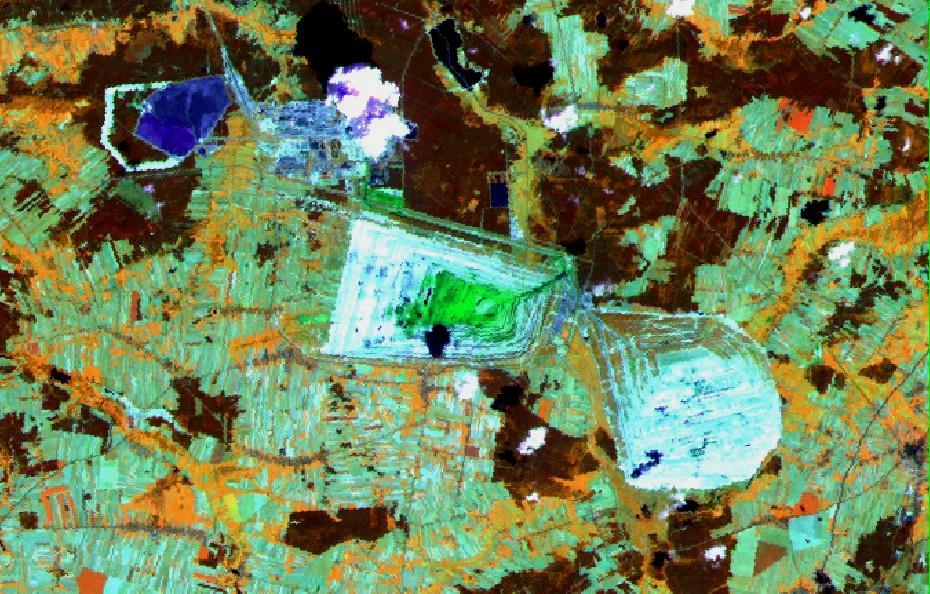

36 Wykrywanie i monitorowanie zmian w srodowisku wskutek eksploatacji KOPALNIA WĘGLA BRUNATNEGO BEŁCHATÓW KOPALNIA WĘGLA BRUNATNEGO BEŁCHATÓW

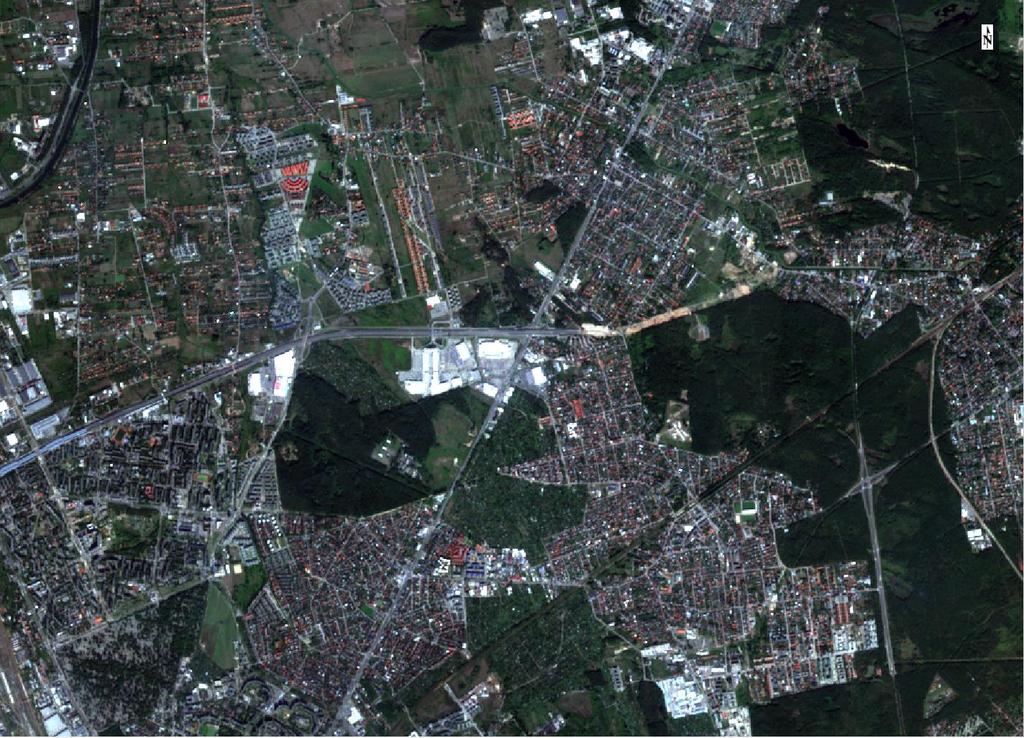

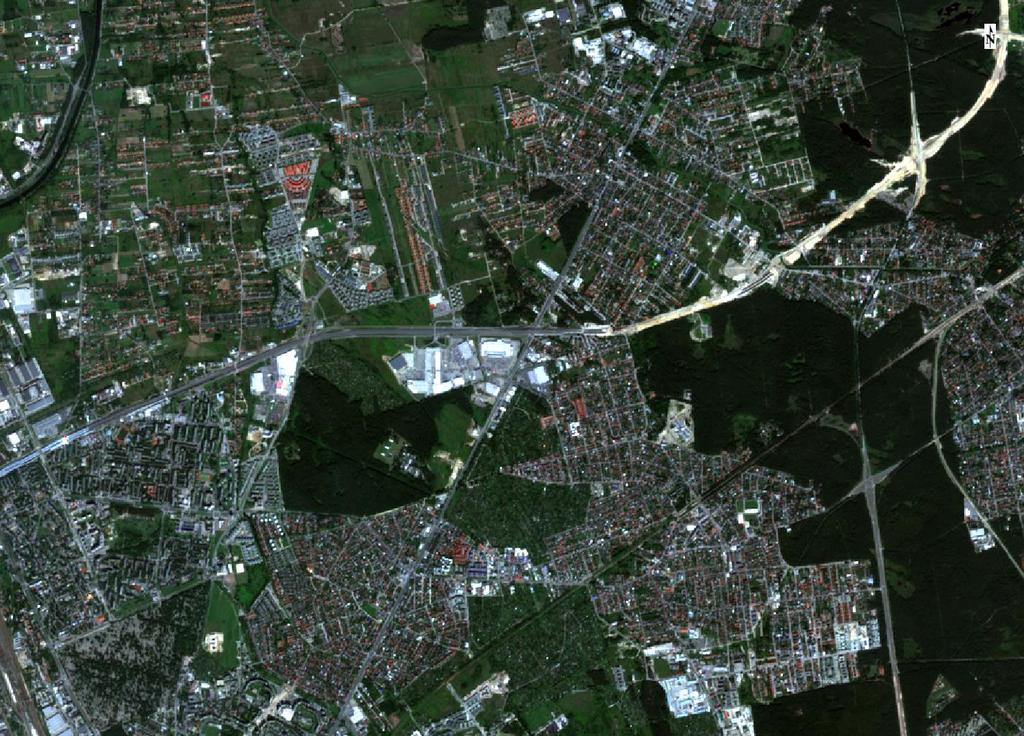

37 Sentinel-2 zmiany Sentinel-2 wykrywanie i monitorowanie zmian

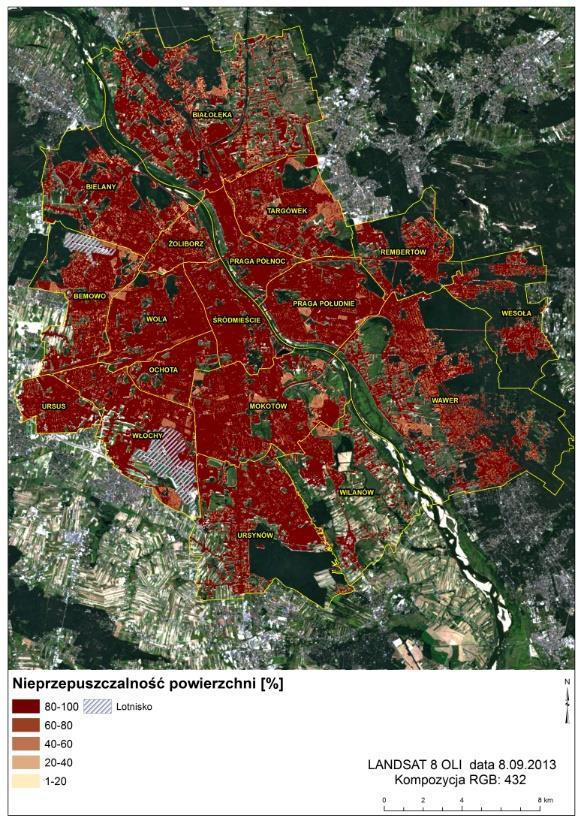

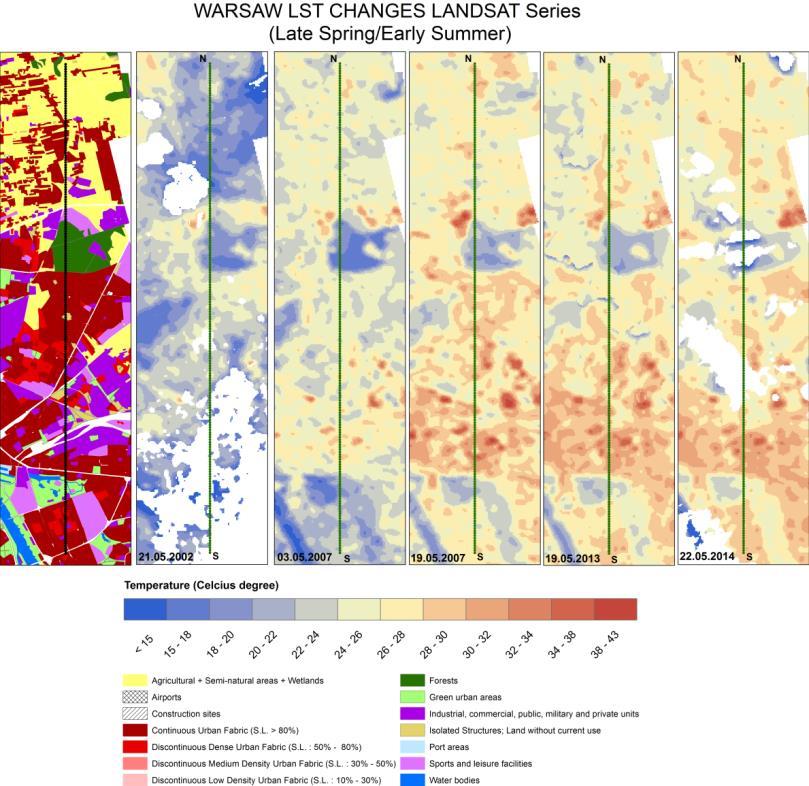

38 Zmiany w mieście Warszawa Monitorowanie Zmian w Miastach Obszary Nieprzepuszczalne Zmiany Temperatury w miastach

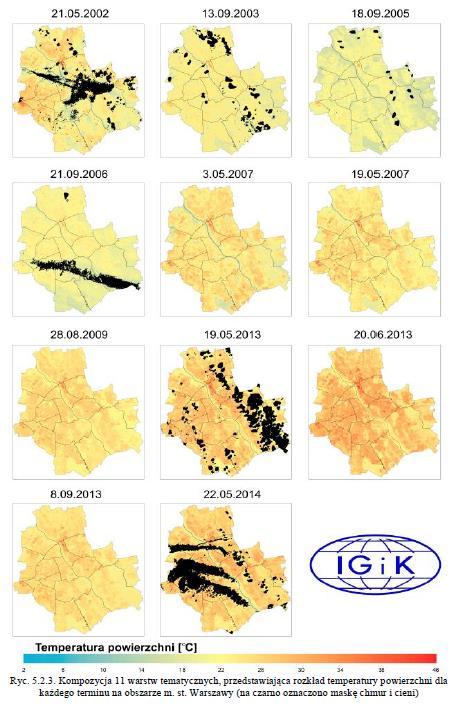

39 Temperatura powierzchni obszarów miejskich o C Temperatura powierzchni Dolinka Służewiecka Park Szczęśliwicki Park J. Piłsudskiego Łazienki Królewskie Park Saski Park Skaryszewski

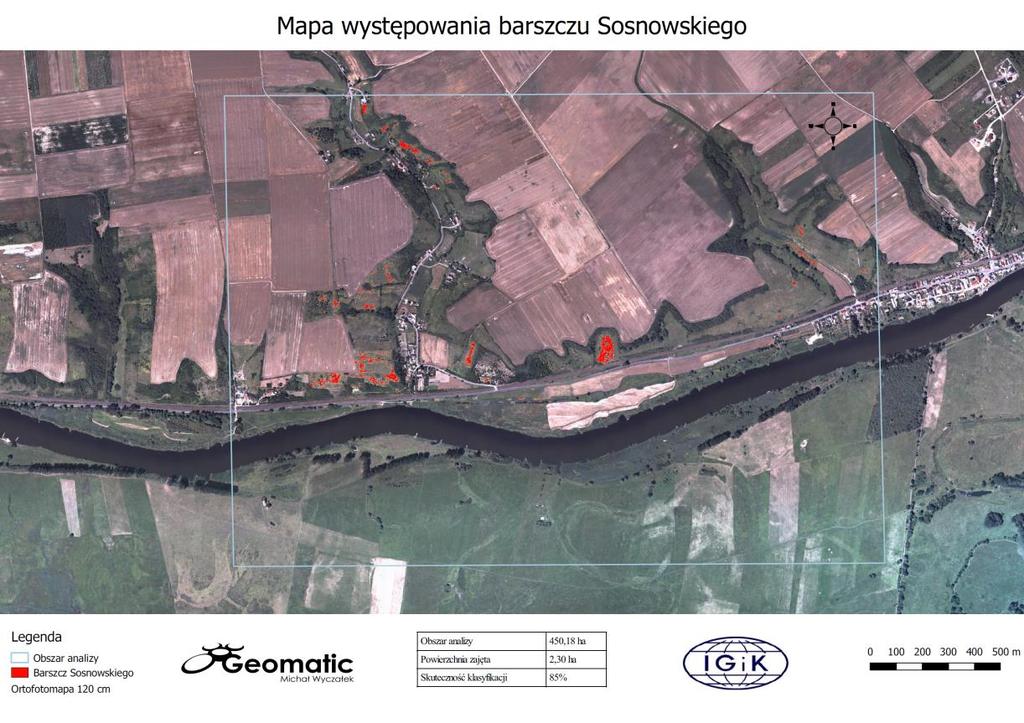

40 Monitorowanie miejsc występowania Barszczu Sosnowskiego metodami lotniczymi i satelitarnymi:

41 Dziękuję za uwagę
