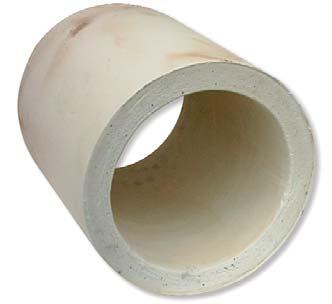

1 28 Ogrzewanie ekonomiczne technologie firmy Saymon Waldemar Starosta Na system ekonomicznego ogrzewania firmy Saymon sk adajπ sií: energooszczídne kot y Saymon-Kroll typu BK z dwustopniowπ kondensacjπ; urzπdzenia nadmuchowe ñ ogrzewajπce bezpoúrednio ciep ym powietrzem i zapewniajπce szybki komfort cieplny; oraz uniwersalne palniki Saymon-Kroll i Saymon-FDP ñ spalajπce paliwa niekonwencjonalne, takie jak: oleje przepracowane, úredniociíøkie i roúlinne ñ wspû pracujπce z kot ami grzewczymi i piecami nadmuchowymi. Urzπdzenia grzewcze moøna dodatkowo doposaøyê w specjalistyczny wk ad ñ katalizator ceramiczny oraz cyfrowy elektromagnetyzer indukcyjny Clean Scale. Opatentowane rozwiπzania dwustopniowej kondensacji zastosowane w energooszczídnych kot ach Saymon-Kroll typu BK pozwalajπ na pe ny odzysk energii i obniøenie temperatury spalin do zbliøonej do temperatury otoczenia. Kocio Saymon-Kroll typu BK ñ charakterystyka Poniewaø energia resztkowa spalin nie tylko przekazywana jest wodzie powrotnej (pierwszy stopieò kondensacji), ale teø zasysanemu powietrzu podawanemu do spalania (drugi stopieò kondensacji) uzyskiwane sπ znaczne oszczídnoúci paliwa. Powstajπce w procesie spalania zwiπzki sπ neutralizowane, dziíki czemu zmniejszona zostaje emisja substancji szkodliwych do atmosfery. W odrûønieniu od tradycyjnych kot Ûw kondensacyjnych, uzyskuje sií wysokπ sprawnoúê takøe przy wysokich temperaturach obiegowej wody kot owej rzídu 80/60 o C. Czerpanie powietrza niezbídnego do spalania paliwa odbywa sií poprzez system podwûjnych rur kominowych. Nie wystípuje wiíc koniecznoúê wentylacji kot owni. Dodatkowo zmniejsza to straty cieplne i poprawia bilans energetyczny budynku. Niska temperatura spalin pozwala na zastosowanie komina z tworzywa sztucznego. Zaleønie od uøytego palnika wentylatorowego, paliwem moøe byê olej opa owy lub gaz. DziÍki zastosowaniu wtûrnego wymiennika ciep a w celu odzysku ciep a szczπtkowego oraz urzπdzenia neutralizujπcego, nawet korzystanie z oleju opa owego zawierajπcego siarkí nie stanowi problemu dla úrodowiska. Obieg spalin Gorπce spaliny powstajπce w komorze spalania paliwa przechodzπ przez dwa nie- Ekologiczne paliwa roúlinne Ekologiczny aspekt olejowych paliw roúlinnych wynika z jednej strony z ich odnawialnego charakteru: powstajπcy podczas spalania dwutlenek wígla jest ponownie wch aniany przez roúliny oleiste i to w stosunku oko o 70% przyrostu masy w porûwnaniu z roúlinnoúciπ wykorzystywanπ do wytworzenia peletûw. Drugim proekologicznym czynnikiem jest ca kowita biodegradacja w przypadku rozlania i praktyczne wyeliminowanie niebezpieczeòstwa skaøenia ziemi w porûwnaniu z produktami naftowymi. Kot y kondensacyjne Saymon-Kroll typu BK 28

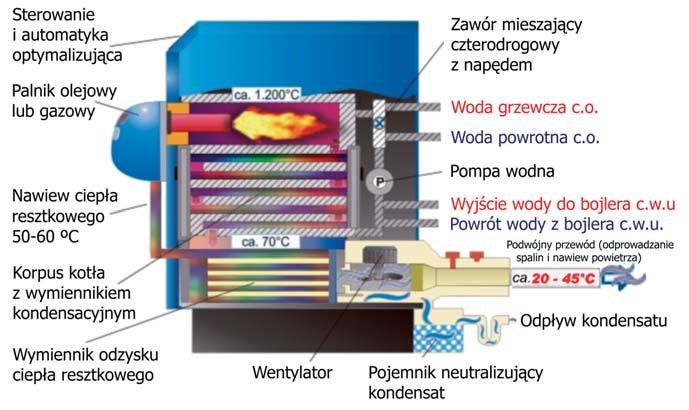

2 Schemat technologii grzewczo-kondensacyjnej i funkcjonowania kot a typu BK. Najniøsza temperatura spalin i kondensacja ciπg a przy spalaniu oleju i gazu zaleøne systemy wymiennikowe. W pierwszym wymienniku kondensacyjnym nastípuje och odzenie spalin do oko o 70 o C. W drugim wymienniku krzyøowym nastípuje odzysk ciep a resztkowego zawartego w parze wodnej spalin, poprzez obniøenie temperatury spalin poniøej punktu rosy. Podczas tego procesu kondensacji pozyskuje sií dodatkowπ energií. Odzyskana energia dostarczana jest ponownie systemowi poprzez podgrzanie powietrza nawiewowego przeznaczonego do spalania. StopieÒ kondensacji nie jest wiíc uzaleøniony od temperatury powrotnej wody obiegowej w instalacji kot owej, ale od temperatury zewnítrznej powietrza dostarczanego do spalania. Oznacza to, øe kondensacyjny kocio grzewczy typu BK wykazuje optymalnπ sprawnoúê rûwnieø wtedy, gdy jest najwiíksze zapotrzebowanie na ciep o, czyli zimπ, przy najniøszej temperaturze zewnítrznej. Elementy budowy Korpus komory spalania i wymiennika kondensacyjnego kot a wykonane sπ z wysokogatunkowej stali. Odpowiednio wyprofilowana droga spalin zapewnia optymalnπ wymianí ciep a pomiídzy spalinami a wodπ kot owπ. Estetyczna obudowa palnika zapewnia dodatkowπ izolacjí i bardzo cichπ eksploatacjí. Natomiast prosta w demontaøu obudowa kot a zapewnia atwπ obs ugí i konserwacjí. Sterowanie cyfrowe i automatyka optymalizujπ prací urzπdzenia. Pompa wody obiegowej, zawûr mieszajπcy czterodrogowy (w typach od BK 50 do BK 100), materia izolacyjny wchodzπ w sk ad standardowego wyposaøenia. Kocio posiada rûwnieø certyfikat T V i oznaczenie CE. R E K L A M A Ogrzewanie nadmuchowe ñ urzπdzenia grzewczowentylacyjne Tylna czíúê kot a z izolacjπ i pojemnikiem wype nionym granulatem uwodnionego tlenku magnezu, do neutralizacji kondensatu Kolejnym ekonomicznym rozwiπzaniem oferowanym przez firmí Saymon jest ogrzewanie ciep ym powietrzem. Systemy tego rodzaju majπ wszechstronne zastosowanie, w szybki sposûb zapewniajπ

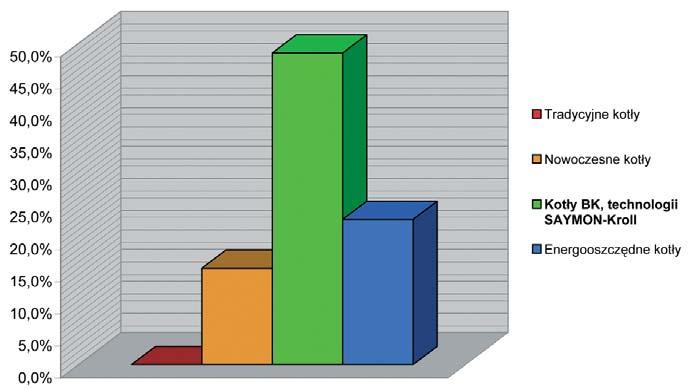

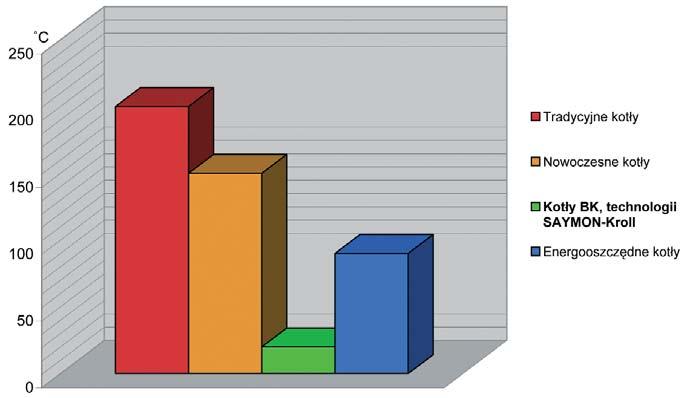

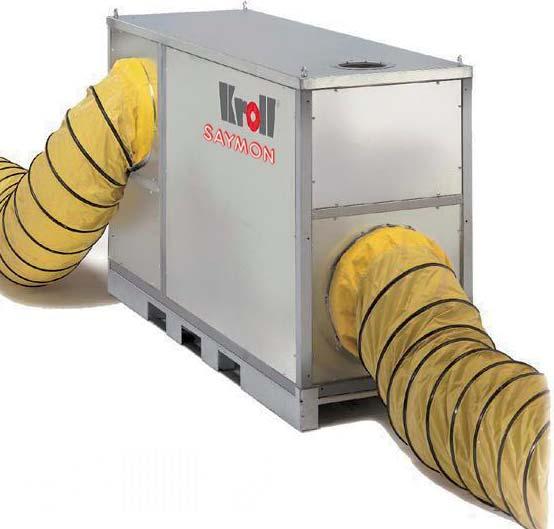

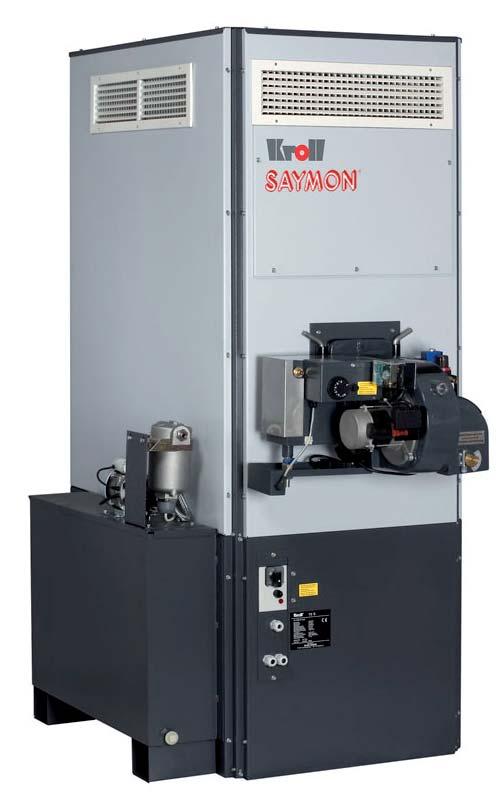

3 30 PorÛwnanie straty kominowej teczne ogrzanie zarûwno obiektûw mieszkalnych, hoteli czy internatûw, budynkûw przemys owych, hal, warsztatûw, magazynûw, jak i uøytkowych ñ kin, teatrûw, koúcio Ûw, krytych kortûw i stadionûw. Urzπdzenia nadmuchowe firmy Saymon sπ przystosowane do ogrzewania ciep ym powietrzem w uk adzie nadmuchu bezpoúredniego lub kana owego. Pracujπ w sposûb ca kowicie zautomatyzowany i sπ natychmiast gotowe do eksploatacji. Wytworzone przez nie ciep o jest oddawane bezpoúrednio do otoczenia i natychmiast odczuwalne. Rozwiπzanie charakteryzuje sií wysokπ sprawnoúciπ i pozwala szybko ogrzewaê pomieszczenia dziíki ominiíciu poúrednich czynnikûw grzewczych, takich ja woda lub para. Ponad 93% energii zawartej w paliwie zostaje zamienione w efektywne ciep o. SkrÛcenie czasu ogrzewania pozwala uzyskaê korzyúci takie jak: mniejsze zuøycie paliwa i redukcja emisji spalin przy zachowaniu wartoúci cieplnych oraz zwiíkszenie øywotnoúci eksploatacyjnej urzπdzeò. Urzπdzenia nadmuchowe charakteryzujπ sií trwa π konstrukcjπ. Ich komora spalania i wymiennik ciep a sπ wykonane ze stali szlachetnej. Spaliny odprowadzane sπ kominem, a ciep e, recyrkulowane powietrze szybko dociera do miejsca przeznaczenia. Opcjonalne rozwiπzania w postaci automatyki, specjalnego uk adu t umienia lub filtracji zapewniajπ cichπ, efektywnπ i bezobs ugowπ eksploatacjí. Piece nadmuchowe dostípne sπ w wersji stacjonarnej oraz przewoünej (tzw. nagrzewnice). PorÛwnanie uúrednionej temperatury spalin PorÛwnanie energooszczídnoúci 30 komfort cieplny, a latem dodatkowo wentylacjí. Ma a bezw adnoúê cieplna medium, jakim jest powietrze, decyduje o wysokiej skutecznoúci ogrzewania nadmuchowego i pozwala na uzyskanie øπdanych temperatur w krûtkim czasie. Uk ad kana owy, do ktûrego mogπ byê pod πczone urzπdzenia nadmuchowe, daje moøliwoúê rozprowadzenia ciep ego powietrza do poszczegûlnych pomieszczeò. Umoøliwia to sku- Palniki uniwersalne typu KG i FDP Firma Saymon opracowa a i opatentowa a technologií wykorzystania olejûw niekonwencjonalnych, na bazie ktûrej powsta specjalistyczny palnik uniwersalny umoøliwiajπcy spalanie alternatywnych paliw olejowych. Palniki uniwersalne multiolejowe sπ urzπdzeniami kompletnymi, z pe nym oprzyrzπdowaniem, przeznaczonymi do automatycznej pracy z piecami grzewczymi nadmuchowymi i kot ami wodnymi centralnego ogrzewania, zarûwno ze sterowaniem podstawowym, jak i w pe ni automatycznym. Paliwem sπ oleje przepracowane, zuøyte silnikowe i maszynowe oraz oleje úredniociíøkie i mazut up ynniony, a takøe oleje roúlinne i ich pochodne, jak i t uszcze zwierzíce. Do dyspozycji uøytkownikûw pozostaje szeúê typûw palnika KG zapewniajπcych pokrycie zapotrzebowania mocy od 25 do 225 kw oraz szeúê typûw palnika FDP zapewniajπcych zapotrzebowanie mocy od 137 do 1705 kw. Palniki wiíkszej mocy ñ do 6200 kw ñ dostípne sπ na zamûwienie. Zastosowanie palnikûw Firma Saymon do wspû pracy z palnikami uniwersalnymi KG i FDP oferuje pe nπ

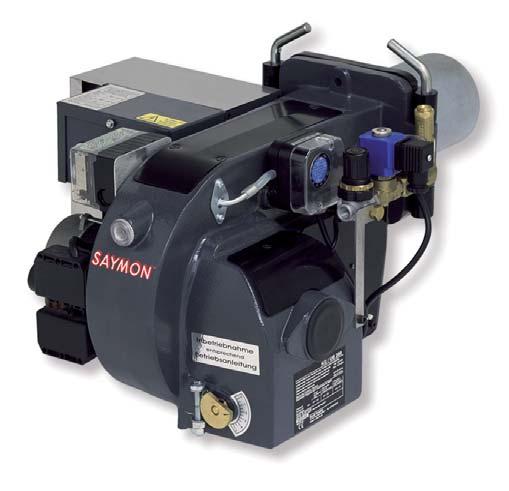

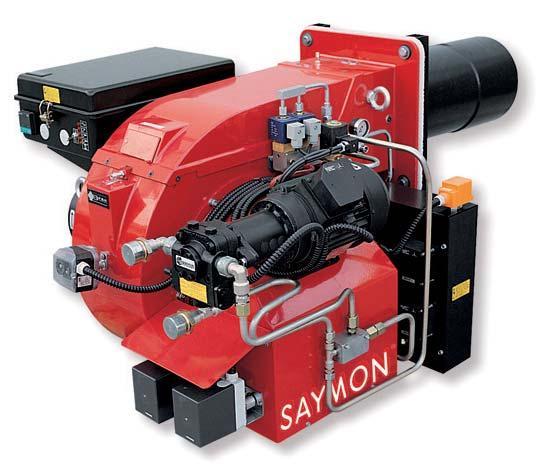

4 31 Palnik uniwersalny firmy Saymon typu KG zapewniajπcy moc od 25 do 225 kw gamí piecûw nadmuchowych ogrzewajπcych ciep ym powietrzem w nadmuchu bezpoúrednim lub kana owym oraz kot Ûw wodnych centralnego ogrzewania stalowych i øeliwnych. Opcjonalnie do zabezpieczania instalacji kot owych przed osadzaniem sií kamienia i zmniejszeniem sprawnoúci energetycznej moøna zastosowaê cyfrowe elektromagnetyzery indukcyjne Clean Scale. WiÍkszoúÊ kot Ûw i piecûw moøna dostosowaê do spalania olejûw niekonwencjonalnych poprzez wymianí tradycyjnych palnikûw olejowych lub gazowych na palniki uniwersalne KG i FDP oraz zastosowanie specjalistycznego wk adu ñ katalizatora ceramicznego. Palniki uniwersalne poza oznaczeniem CE posiadajπ pe ne dopuszczenie UDT i dopuszczone sπ do spalania oleju úredniociíøkiego, zuøytego ñ przepracowanego, opa owego i roúlinnego. Alternatywne paliwa olejowe PoúrÛd tanich paliw na szczegûlnπ uwagí zas uguje wykorzystanie oleju úredniociíøkiego, oleju roúlinnego i jego pochodnych oraz oleju przepracowanego, przy czym ta ostatnia grupa obejmuje oleje silnikowe i maszynowe oraz oleje posmaøalnicze. Oleje úredniociíøkie Pod wzglídem ekonomicznym interesujπcym paliwem jest dostípny w handlu olej úredniociíøki. Ta grupa paliw wíglowodorowych ropopochodnych obejmuje oleje o wysokiej lepkoúci, rzídu od 15 do 90 mm 2 /s. Spalanie olejûw úredniociíøkich pozwala uzyskaê oszczídnoúci úrednio 50% z uwagi na wyøszπ wartoúê opa owπ i znacznie niøszπ cení w stosunku do oleju opa owego lekkiego. Ponadto dodatkowym atutem tego paliwa w porûwnaniu z mazutem jest to, øe praktycznie nie zawiera siarki i pozostaje p ynne w niskich temperaturach, tak wiíc nie wymaga stosowania podgrzewanych zbiornikûw olejowych. Palnik uniwersalny firmy Saymon typu FDP zapewniajπcy moc od 137 do 1705 kw spalany bezpoúrednio po wyt oczeniu. Fakt ten znacznie upraszcza proces zagospodarowania rzepaku oraz obniøa zwiπzane z tym koszty. Zebrany rzepak sukcesywnie podawany jest do niewielkiej prasy úlimakowej zapewniajπcej przynajmniej dobowy zapas oleju do celûw grzewczych. Wyt oczony olej rzepakowy moøe byê spalany w palniku uniwersalnym wspû pracujπcym z piecami lub kot ami grzewczymi. Zastosowane rozwiπzania nie wymagajπ wielkich nak adûw inwestycyjnych, a zapewniajπ niekiedy samowystarczalnoúê grzewczπ. TechnologiÍ tí moøna stosowaê nawet w niewielkich indywidualnych gospodarstwach rolnych uprawiajπcych rzepak. T uszcze odpadowe ñ spoøywcze Paliwem biologicznym sπ teø kwasy t uszczowe nienasycone bídπce odpadem przetwûrstwa spoøywczego. Poddane modyfikacji stanowiπ bardzo atrakcyjne paliwo olejowe. Nienasycone t uszcze bardzo dobrze ulegajπ utlenianiu. Temperatura Piec nadmuchowy marki Saymon-Kroll typu S110 Oleje roúlinne Paliwem moøe byê rûwnieø olej roúlinny, zw aszcza rzepakowy. Surowy olej rzepakowy nie wymaga uszlachetnienia ani øadnego przygotowania wstípnego ñ w specjalistycznym palniku moøe byê Nagrzewnica przewoüna Saymon-Kroll typu HM200 przystosowana do ustawienia i eksploatacji na zewnπtrz 31

5 32 Utylizacja oleju odpadowego ñ regulacje Utylizacja oleju odpadowego drogπ termicznπ jest dopuszczona prawem i uregulowana przepisami art. 9 i 49a Ustawy z dnia 27 kwietnia 2001 r. o odpadach (Dz. U. Nr 62, poz. 628, 2001 r. z p. zm.) oraz aktu wykonawczego Rozporzπdzenia Ministra Gospodarki z dnia 21 marca 2002 r. w sprawie wymagaò dotyczπcych prowadzenia procesu termicznego przekszta cania odpadûw (Dz. U. Nr 37, poz. 339 z p. zm.). EmisjÍ spalin dla olejûw odpadowych okreúla tabela nr 5 za πcznika do Rozporzπdzenia Ministra årodowiska z dnia 20 grudnia 2005 r. w sprawie standardûw emisyjnych z instalacji (Dz. U nr 260 poz z p. zm.). Dyrektywa EWG Nr 87/101/EEC z 1986 roku, ktûra wesz a w øycie w 1990 roku, zaleca wszystkim krajom UE podjície dzia aò w celu powtûrnego wykorzystania zuøytych olejûw poprzez ich regeneracjí lub spalanie w odpowiednich urzπdzeniach z wykorzystaniem energii cieplnej powstajπcej w tym procesie. p omienia wynosi ponad 1100 o C. Efekt cieplny jest lepszy w porûwnaniu z olejem opa owym, ktûrego temperatura spalania wynosi oko o 850 o C. Wykorzystanie olejûw roúlinnych i ich pochodnych do ogrzewania przynosi efektywne oszczídnoúci, úrednio rzídu 40% w porûwnaniu z paliwami konwencjonalnymi. Oleje przepracowane Dobrym paliwem jest rûwnieø olej przepracowany mineralny i syntetyczny, jak i roúlinny posmaøalniczy. Oleje te, co do zasady gíste i ciemne z uwagi na po πczenie aòcuchûw wíglowodorowych pod wp ywem czynnikûw termodynamicznych, dajπ wiícej ciep a w porûwnaniu z olejem lekkim. Oleje te, zwane teø odpadowymi ñ pod warunkiem selektywnej zbiûrki ñ w technologii Saymon zapewniajπ czyste spalanie i nieprzekraczanie standardûw emisyjnych dla olejûw odpadowych. Wykorzystywanie ich sprzyja takøe ochronie powierzchni ziemi i wûd gruntowych przed skaøeniem zuøytymi olejami, zapobiegajπc ich niekontrolowanemu pozbywaniu sií, z pominiíciem systemu zbiûrki. Ceramiczny wk ad katalityczny do piecûw i kot Ûw c.o. Wk ad ceramiczny Opracowany przez firmí Saymon ceramiczny wk ad katalityczny ma kszta t walca lub maty i jest wykonany ze specjalnych materia Ûw øaroodpornych, wytrzyma ych na temperaturí ponad 1300 o C. Uøytkownicy kot Ûw i piecûw z palnikami olejowymi, a niekiedy i gazowymi mogπ mieê problemy z uzyskaniem prawid owego spalania. Wynika to najczíúciej z budowy kot Ûw c.o. i piecûw, sposobu wykonania instalacji wodnej c.o. i instalacji kominowej. Problemem bywa m.in. powstawanie trudnych do usuniícia osadûw, skraplanie pary wodnej w komorze spalania oraz ciemny dym wydostajπcy sií z komina zamiast czystych spalin. Zapobiec temu moøna przez zastosowanie wk adu ceramicznego ñ dopalacza katalitycznego, ktûry: ï powoduje lepsze spalanie, ï podnosi sprawnoúê urzπdzeò i zmniejsza zuøycie paliwa, ï podnosi czystoúê spalin, ï ogranicza iloúê osadu i popio u, ï zapewnia prostszπ obs ugí urzπdzenia grzewczego. Bardzo dobre efekty osiπga sií stosujπc wk ad ceramiczny w kompletacjach kot Ûw c.o. i piecûw z palnikami uniwersalnymi firmy Saymon na oleje przepracowane, roúlinne, úredniociíøkie i opa owe. Cyfrowy elektromagnetyzer indukcyjny Clean Scale Cyfrowy elektromagnetyzer indukcyjny Clean Scale Elektromagnetyzer Clean Scale to urzπdzenie powsta e na bazie odkryê w zakresie oddzia ywania na ciecze indukcyjnym polem magnetycznym o czístotliwoúci fal radiowych. RÛøni sií zdecydowanie efektywnoúciπ dzia ania od tradycyjnych magnetyzerûw ze sta ym polem magnetycznym. Zapewnia znaczne oszczídnoúci energetyczne, likwiduje kamieò kot owy, dziíki czemu zmniejsza zuøycie energii oraz poprawia wymianí cieplnπ, likwiduje osad z rdzy i zabezpiecza przed ponownπ korozjπ, zmiíkcza fizycznie wodí i polepsza jej walory smakowe. Poza instalacjami kot owymi znajduje zastosowanie w dziedzinie uzdatniania wody pitnej i zabezpieczania instalacji wodociπgowych. Korzyúciπ zastosowania cyfrowego elektromagnetyzera indukcyjnego Clean Scale jest przed uøenie øywotnoúci urzπdzeò i instalacji, np.: term grzewczych, piecykûw gazowych, pralek, zmywarek, piecûw centralnego ogrzewania i ca ej instalacji. W przypadku zak adûw przemys owych dodatkowπ korzyúciπ sπ rzadsze przestoje, wynikajπce z koniecznoúci remontûw i konserwacji, rûwnieø wiíksza wydajnoúê systemûw myjπcych, czyszczπcych, ch odniczych, ogrzewniczych itp. Na uwagí zas uguje rûwnieø moøliwoúê stosowania elektromagnetyzera w instalacji paliwowej zasilajπcej urzπdzenia grzewcze w paliwa konwencjonalne i niekonwencjonalne. Montaø urzπdzenia jest prosty, nie wymaga ingerencji w instalacjí. Polega jedynie na zamocowaniu urzπdzenia komputerowego w okolicy rury i nawiniíciu przewodûw (anten) na rurí zasilajπcπ wodí. Kompaktowa obudowa umoøliwia instalacjí w zasadzie wszídzie. Minimalne zuøycie energii elektrycznej realnie obniøa koszty eksploatacji w porûwnaniu z tradycyjnymi zmiíkczaczami jonowymiennymi. P.H.U. Saymon Sp. z o.o. dr inø. Waldemar Starosta Autor jest dyrektorem firmy Saymon ul. Akacjowa 50 B Gdynia tel. (58) tel./fax (58) saymon@saymon.com.pl
