Montaż ogrodzenia Instrukcja

Transkrypt

1 Montaż ogrodzenia Instrukcja / info@silvadec.com / tel.:+33 (0) PROSIMY UWAŻNIE PRZECZYTAĆ INSTRUKCJĘ PRZED ROZPOCZĘCIEM MONTAŻU Przed przystąpieniem do montażu w miejscu docelowym zdecydowanie powinni Państwo przeczytać tę instrukcję, tak aby zrozumieć wszelkie problemy mogące wystąpić w trakcie montażu. Nie należy montować ogrodzeń w miejscach, w których istnieje ryzyko uszkodzenia (zarysowania) słupków, profili wykończeniowych, mocowań słupków lub innych osłon. Elementy te są wykonane z podatnego na zarysowanie stopu aluminium. Deski ogrodzenia nie stanowią elementów nośnych. Ogrodzenia Silvadec są przeznaczone do użytku pionowego i nie są projektowane do podtrzymywania ciężarów ani do pełnienia funkcji punktów mocowania. Nasza gwarancja obejmuje tylko zespoły elementów Silvadec, które zostały zmontowane (przykładowo spod naszej gwarancji wyłączone są słupki użyte w połączeniu z deskami z egzotycznych gatunków drewna). Niezastosowanie się do poniższych instrukcji dotyczących montażu będzie skutkowało zwolnieniem naszej firmy z jakiejkolwiek odpowiedzialności oraz unieważnieniem gwarancji. Ogrodzenie zostało zaprojektowane w taki sposób, aby opierało się ono działaniu wiatru wiejącego z prędkością do 120 km/godz. w normalnych warunkach przy wysokości sięgającej 1815 mm dla fundamentu betonowego lub 1260 mm dla mocowań słupków Silvadec. W przypadku zastosowań w wietrznych regionach poza obszarem Europy prosimy o kontakt. Słupki narożne MUSZĄ zostać zabezpieczone zastrzałami, aby zapewnić zwiększoną odporność na wiatr. Profil wykończeniowy Słupek Deski Listwa górna Mocowanie słupka Zaślepka Listwa dolna Listwa pośrednia MONTAŻ I OBLICZENIE WYMAGANEJ LICZBY SEGMENTÓW OGRODZENIA (Z FUNDAMENTEM BETONOWYM LUB BEZ NIEGO) MONTAŻ NA MOCOWANIACH SŁUPKÓW Z POJEDYNCZYM KORPUSEM (TYLKO AKCESORIA Z WYKOŃCZENIEM GŁADKIM) JEST NIEDOZWOLONY W PRZYPADKU WYSOKOŚCI SŁUPKÓW PRZEKRACZAJĄCEJ 1260 MM. MONTAŻ NA MOCOWANIACH SŁUPKÓW Z PODWÓJNYM KORPUSEM (TYLKO AKCESORIA Z WYKOŃCZENIEM PIASKOWANYM) POZWALA NA STOSOWANIE WYSOKOŚCI SŁUPKÓW DO 1845 MM. INFORMACJA: Podczas przycinania słupków do żądanej wysokości należy pamiętać, że słupki muszą być wyższe od ułożonych desek. Należy KONIECZNIE zapewnić odstęp wynoszący CO NAJMNIEJ 15 mm między zaślepką a listwą górną. W ZWIĄZKU Z TYM SŁUPKI NALEŻY PRZYCINAĆ W TAKI SPOSÓB, ABY ZOSTAWIĆ CO NAJMNIEJ 15 MM ZAPASU NAD WYSOKOŚĆ UŁOŻONYCH DESEK I INNYCH AKCESORIÓW mm lub 1845 mm MONTAŻ NA MOCOWANIACH SŁUPKÓW Liczba desek Żądana wysokość ogrodzenia Właściwa wysokość słupka mm 1260 mm mm 1845 mm Liczba desek FUNDAMENT BETONOWY Żądana wysokość ogrodzenia Właściwa wysokość słupka mm 2315 mm Wysokość słupka nad podłożem: 1815 mm 500 mm DANE TECHNICZNE Wymiary desek: 150 x 21 mm (+/ 2 mm) Długość standardowa: 1783 mm (+/ 5 mm) Masa desek Elegance: 2,7 kg/mb (+/ 5%) Masa desek Atmosphère: 2,4 kg/mb (+/ 5%) PU 11V18 PL str. 1/9

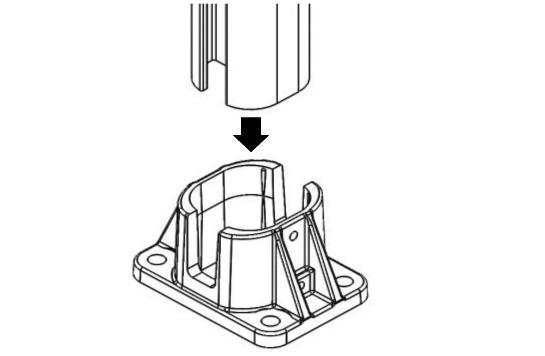

2 A) MONTAŻ OGRODZEŃ Z UŻYCIEM MOCOWAŃ SŁUPKÓW Oferta ogrodzeń SILVADEC obejmuje aluminiowe akcesoria w dwóch różnych wersjach wykończeniowych: piaskowanej i gładkiej. Dla każdego wykończenia dostępne są odpowiednie profile słupków i mocowania słupków. Montaż ogrodzenia na murku może spowodować powstanie plam lub zacieków. Zostaną one spłukane przez deszcz w kolejnych tygodniach po zakończeniu montażu. Niemniej zabrudzenia tego typu mogą się utrzymywać na murkach z powłoką porowatą w takim przypadku odradzamy stosowanie naszych desek ELEGANCE. Dla tej konkretnej powłoki zalecamy nasze deski ATMOSPHERE. Zalecamy przytwierdzenie mocowań słupków do jednolitej, płaskiej i stabilnej płyty betonowej o szerokości co najmniej 20 cm. Należy sprawdzić płaskość powierzchni montażowej. ZDECYDOWANIE odradzamy przytwierdzanie mocowań słupków do podpór pustych (takich jak pustaki). NARZĘDZIA I MATERIAŁY WYMAGANE PODCZAS INSTALACJI Wiertarka Poziomica Sznurek Metrówka Kotwy M10 ze stali nierdzewnej (zalecamy produkty przeznaczone do montażu balustrad) po 4 na każde mocowanie słupka Ołówek (opcjonalny) Młotek gumowy (opcjonalny) Komplet kluczy imbusowych DWA WYKOŃCZENIA DWA TYPY SŁUPKÓW I ICH MOCOWAŃ Gładkie wykończenie Mocowanie słupka z pojedynczym korpusem Wykończenie piaskowane Mocowanie słupka z podwójnym korpusem A-1) MONTAŻ OGRODZENIA NA MOCOWANIACH SŁUPKÓW Z POJEDYŃCZYM KORPUSEM A-2) MONTAŻ OGRODZENIA NA MOCOWANIACH SŁUPKÓW Z PODWÓJNYM KORPUSEM A11. USTAWIĆ pierwsze mocowanie słupka we właściwym miejscu. ZAZNACZYĆ punkty zakotwienia. ZABRAĆ mocowanie słupka. WYWIERCIĆ otwory zgodnie ze standardami branżowymi. Ponownie USTAWIĆ mocowanie słupka (w razie potrzeby unieruchomić, aby zapewnić właściwe podparcie). WŁOŻYĆ, a następnie dokręcić 4 kotwy. NASTĘPNIE PRZYTWIERDZIĆ drugie mocowanie słupka w identyczny sposób. Oba mocowania słupków MUSZĄ być rozstawione w odległości 1800 mm od siebie. Nie należy używać kotew o średnicy mniejszej niż 8 mm. Firma Silvadec nie ponosi odpowiedzialności za zastosowane elementy. A12. WŁOŻYĆ 2 słupki w mocowania słupków. Słupki muszą stać pionowo. Należy sprawdzić ich położenie przy użyciu poziomicy spirytusowej mm W trakcie montażu należy zwrócić uwagę na odpowiednie ustawienie mocowań słupków W PRZYPADKU OGRODZEŃ NA MOCOWANIACH SŁUPKÓW Z PODWÓJNYM KORPUSEM WYSOKOŚĆ SŁUPKÓW NIE MOŻE PRZEKRACZAĆ 1845 MM ODPOWIADA TO UŁOŻENIU 12 DESEK KOMPOZYTOWYCH. W TAKIM PRZYPADKU NALEŻY ZAPLANOWAĆ PRZYCIĘCIE SŁUPKÓW (dostarczanych w rozmiarze 2,315 m) DO ODPOWIEDNIEJ DŁUGOŚCI NIEPRZEKRACZAJĄCEJ 1845 MM W ZALEŻNOŚCI OD WYBRANEJ KONFIGURACJI OGRODZENIA (liczba listew pośrednich, projekt itp.). NALEŻY PAMIĘTAĆ O POZOSTAWIENIU CO NAJMNIEJ 15-MILIMETROWEGO PRZEŚWITU DYLATACYJNEGO PRZY SZCZYCIE SŁUPKA (między zaślepką a ostatnią deską). OSTROŻNIE: ZE WZGLĘDÓW BEZPIECZEŃSTWA W PRZYPADKU MONTAŻU OGRODZENIA NA NISKIM MURKU ŁĄCZNA WYSOKOŚĆ MURKU I OGRODZENIA NIE MOŻE PRZEKRACZAĆ 2,20 m. A21. UMIEŚCIĆ słupek w mocowaniu słupka, zostawiając odstęp umożliwiający swobodne przesuwanie się słupka wewnątrz przeznaczonego do tego otworu. NALEŻY ZWRÓCIĆ UWAGĘ NA ODPOWIEDNIE USTAWIENIE SŁUPKA W MOCOWANIU: dwie szczeliny w słupku muszą się zrównać ze szczelinami w mocowaniu słupka. Wyjmowana zaślepka słupka (patrz akapit zatytułowany MONTAŻ OGRODZEŃ ZE SŁUPKAMI NAROŻNYMI ) musi znaleźć się naprzeciwko trzeciej szczeliny w mocowaniu słupka. NASTĘPNIE NALEŻY DOKRĘCIĆ dwie połówki mocowania słupka do ścian słupka, dokręcając 3 śruby mocujące. A13. NASTĘPNIE NALEŻY DOKRĘCIĆ śruby dociskowe do słupków, korzystając z klucza imbusowego M8, tak aby wyeliminować jakikolwiek ruch elementów zespołu (dokręcać ręcznie). A22. USTAWIĆ mocowanie słupka + słupek na betonowej płycie. ZAZNACZYĆ punkty zakotwienia. ZABRAĆ mocowanie słupka. WYWIERCIĆ otwory zgodnie ze standardami branżowymi. Ponownie USTAWIĆ mocowanie słupka ze słupkiem (w razie potrzeby stosując kliny, aby zapewnić właściwe podparcie). Włożyć, a następnie dokręcić 4 kotwy. Nie należy używać kotew o średnicy mniejszej niż 8 mm ani większej niż 12 mm. A23. POWTÓRZYĆ czynności dla drugiego mocowania słupka ze słupkiem. Oba mocowania słupków MUSZĄ być rozstawione w odległości 1800 mm od siebie, nawet w przypadku montażu narożnego mm PU 11V18 PL str. 2/9

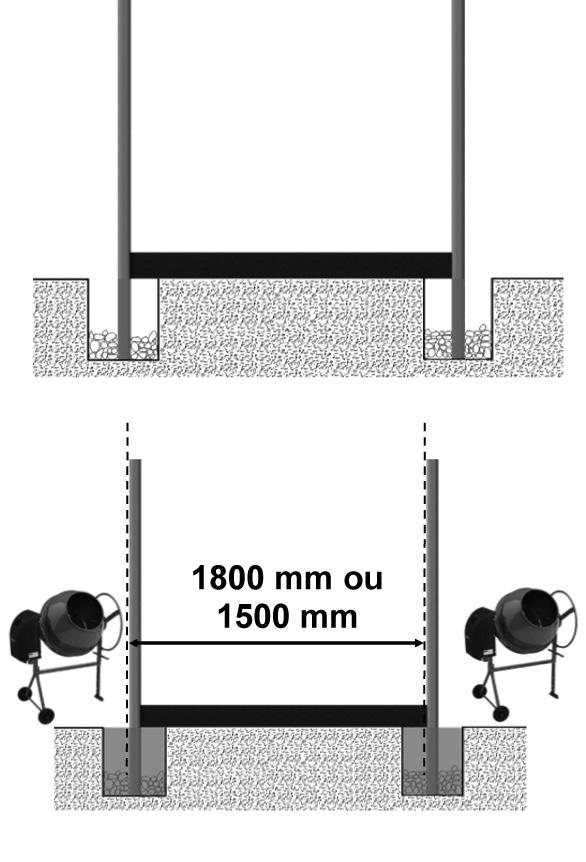

3 B) MONTAŻ OGRODZEŃ W FUNDAMENCIE BETONOWYM PODCZAS MONTAŻU SŁUPKÓW W FUNDAMENCIE BETONOWYM ZALECAMY KORZYSTANIE Z POMOCY DRUGIEJ OSOBY. Montaż słupków w fundamencie betonowym musi być przeprowadzany z zachowaniem szczególnej ostrożności. NARZĘDZIA I MATERIAŁY WYMAGANE PODCZAS MONTAŻU Świder Sznurek (opcjonalny) Poziomica OPCJONALNIE: widły ogrodowe Metrówka Młotek gumowy (opcjonalny) B1. WYKOPAĆ fundamenty pod słupki: otwory uszą mieć co najmniej 300 mm średnicy i 500 mm głębokości (w zwartym i równym podłożu). W zależności od rodzaju podłoża konieczne może być zwiększenie rozmiarów otworów. Wyłączną odpowiedzialność za ocenę tych wymogów ponosi monter. B3. W razie potrzeby UNIERUCHOMIĆ słupki u podstawy kamieniami. OSTROŻNIE POPRAWIĆ pionowe położenie i wysokość słupków względem podłoża. B2. Umieścić słupki z powrotem w podłożu. Dystans między słupkami musi wynosić 1800 mm. W tym celu słupki należy rozstawić w odległości 1797 mm +/ 3 mm, mierząc rozstaw między dwoma środkowymi żebrami słupków, jak pokazano na rysunku obok. Między deskami ogrodzenia a środkowymi żebrami słupków należy uwzględnić prześwit dylatacyjny o wielkości 14 mm (7 mm z każdej strony) mm 1797 mm 7 mm 7 mm B4. ZALAĆ słupki w otworach betonem. Należy w tym czasie sprawdzać wysokość, pionowe ustawienie (za pomocą poziomicy) oraz odległość między słupkami. Po wyschnięciu masy ponownie sprawdzić wymiar 1800 mm mm C) MONTAŻ DESEK I LISTEW Uwaga: W przypadku montażu w fundamencie betonowym NIE WOLNO zakopywać pierwszej deski w podłożu. Ta deska nie może być poddawana naprężeniom. W tym celu można użyć listwy dolnej (pod pierwszą deską) lub płyty podwalinowej (zamiast pierwszej deski). C-1) LISTWA DOLNA LUB PŁYTA PODWALINOWA C-11) LISTWA DOLNA Listwa dolna nadaje się do montażu na mocowaniu słupka (w takim przypadku listwa spoczywa na mocowaniu) oraz na fundamencie betonowym (w takim przypadku listwa spoczywa na podłożu lub na betonowym bloku). Jej zadaniem jest dodatkowe usztywnienie pierwszej deski i zabezpieczenie jej przed kontaktem z podłożem. C111. WŁOŻYĆ listwę dolną do szczeliny w mocowaniu słupka, aby oprzeć listwę o słupek. W przypadku montażu na fundamencie betonowym należy odseparować listwę dolną od betonowego podłoża, opierając ją o zewnętrzne żebro słupka, tak aby była skierowana w stronę szczeliny w słupku. C112. NASTĘPNIE WSUNĄĆ pierwszą deskę w kanał w słupku, aby osadzić ją na listwie dolnej. Dodatkowa uwaga: Listwę dolną można wcześniej przytwierdzić do pierwszej deski, stosując wkręty wpuszczane Ø 4 ze stali nierdzewnej (niedostarczane). Należy przy tym zastosować wszelkie środki w celu zabezpieczenia deski przed pęknięciem. PU 11V18 PL str. 3/9

4 C-12) PŁYTA PODWALINOWA Płyta podwalinowa jest dopasowywana do fundamentu betonowego, w szczególności jeśli pierwsza deska będzie częściowo zakopywana. Następnie płyta jest montowana w miejscu pierwszej deski. Uwaga: Podczas obliczania wysokości elementów ogrodzenia należy uwzględnić wysokość płyty podwalinowej NAD PODŁOŻEM. C122. NASTĘPNIE PO PROSTU WSUNĄĆ pierwszą deskę kompozytową w szczelinę w słupku, aby osadzić ją w płycie podwalinowej. Pierwsza deska C121. Po zastygnięciu betonu WŁOŻYĆ płytę podwalinową w kanał na słupku i postawić na betonowym podłożu. Dodatkowa uwaga: Możliwe jest ułożenie więcej niż jednej płyty podwalinowej. Płytę podwalinową można w razie potrzeby zastąpić przez dodanie dowolnej deski do ogrodzenia. Płyta podwalinowa C-2) LISTWY POŚREDNIE I LISTWY GÓRNE (ELEMENTY NIEZBĘDNE) C-21) LISTWY POŚREDNIE UMIEŚCIĆ LISTWY MIĘDZY SŁUPKAMI I UŁOŻYĆ JEDNA NA DRUGIEJ, przekładając listwami pośrednimi. Nie należy kleić, spawać ani skręcać desek z listwami pośrednimi ani ze słupkami. Niezależnie od wysokości i konfiguracji ogrodzenia NIE WOLNO układać więcej niż 3 desek BEZ listew pośrednich. Listwa górna Listwa pośrednia Schemat ułożenia dwóch desek Schemat ułożenia dwóch desek z listwą pośrednią Należy przestrzegać kierunku układania przedstawionego na rysunkach obok. Przykładowa konfiguracja z 8 deskami, 1 listwą górną, 2 listwami pośrednimi i 1 listwą dolną. Listwa dolna Przykładowa konfiguracja z 11 deskami, 1 Płyta podwalinowa listwą górną, 3 listwami pośrednimi i 1 płytą podwalinową. Uwaga: Należy koniecznie uwzględnić co najmniej 15-milimetrowy POPRZECZNY prześwit dylatacyjny. Co najmniej 15 mm Należy również zastosować ok. 7-milimetrowy (+/ 4 mm) WZDŁUŻNY prześwit dylatacyjny. Deski mają długość 1783 mm (+/ 3 mm), a odległość między słupkami musi wynosić 1800 mm. Prześwity dylatacyjne są wymagane z obu stron. W razie potrzeby należy przyciąć i ponownie wyśrodkować deski w celu zachowania tego prześwitu. 7-milimetrowy prześwit dylatacyjny z obu stron PU 11V18 PL str. 4/9

5 C-21) LISTWA GÓRNA Ta listwa MUSI ZOSTAĆ UMIESZCZONA na wierzchu ogrodzenia. Opcjonalne złącze mocuje listwę do słupka. WŁOŻYĆ złącza po obu stronach listwy, korzystając z prowadnicy. Każde złącze jest przykręcane do szyny za pomocą dostarczonej śruby (M6 x 12 mm). Złącze Następnie należy WSUNĄĆ złącze (połączone z listwą) na słupek, tak aby umieścić listwę na ostatniej desce. Śruba Ø 6 D) WYKOŃCZENIA Na początku i końcu ogrodzenia można UMIEŚCIĆ listwy wykończeniowe w 2 słupkach (dostępne w 2 wersjach piaskowanej i gładkiej). Dociąć listwy wykończeniowe do odpowiedniej długości, następnie włożyć je w słupki od góry. ZAŁOŻYĆ zaślepkę na słupek. Tę czynność należy wykonać ręcznie. W razie potrzeby użyć gumowego młotka (albo młotka i drewnianego klina), aby odpowiednio osadzić zaślepkę (zdecydowanie odradzamy korzystanie z jakichkolwiek ostrych narzędzi, które mogłyby uszkodzić farbę). Nie przytwierdzać zaślepki mechanicznie do słupka. UPEWNIĆ SIĘ, ŻE zaślepka została założona we właściwym kierunku. Obie nóżki zaślepki muszą zostać założone na środkowe żebro słupka. Zaślepkę można unieruchomić tylko przez dociśnięcie. CO NAJMNIEJ 15 mm Słupek zawsze wystaje ponad poziom desek ogrodzenia. Należy KONIECZNIE zostawić CO NAJMNIEJ 15-milimetrowy prześwit dylatacyjny między zaślepką a listwą górną. Podczas obliczania wysokości słupka należy dodatkowo uwzględnić grubość listwy górnej (element niezbędny) wynoszącą 16 mm, grubość listwy pośredniej wynoszącą 14 mm oraz grubość listwy pośredniej, listwy dolnej lub płyty podwalinowej (tylko w położeniu dolnym) wynoszącą 2,5 mm. E) MONTAŻ OGRODZENIA NAROŻNEGO Ostrzeżenie: Słupki narożne SILVADEC mogą być stosowane wyłącznie w miejscach łączenia 2 ogrodzeń pod kątem 90. W przypadku kątów innych niż 90 należy zastosować jednocześnie dwa słupki. E-1) SŁUPEK NAROŻNY, WYKOŃCZENIE GŁADKIE USTAWIENIE SŁUPKA NAROŻNEGO Bez względu na to, czy słupek narożny jest montowany na mocowaniu, czy osadzany w betonie, należy go ustawić zgodnie ze schematem zamieszczonym obok. Niezastosowanie tej konfiguracji utrudni założenie zaślepki. Dobrze Źle OSTRZEŻENIE: W przypadku montażu ogrodzeń ze słupkami narożnymi słupki MUSZĄ zostać zabezpieczone zastrzałami, aby zapewnić zwiększoną odporność na wiatr (powyżej 90 km/godz.). PU 11V18 PL str. 5/9

6 WAŻNE ROZWIĄZANIE TECHNICZNE W przypadku instalowania słupka narożnego na mocowaniu z pojedynczym korpusem należy KONIECZNIE przyciąć pierwszą deskę ogrodzenia zgodnie ze schematem obok. E-11) MONTAŻ NA MOCOWANIACH SŁUPKÓW E-12) MONTAŻ NA FUNDAMENCIE BETONOWYM USTAWIĆ mocowania słupków dla kąta 90, zachowując pokazaną powyżej orientację. Należy KONIECZNIE zachować przedstawione obok odległości między mocowaniami. Ostrzeżenie: Montaż na mocowaniach z podwójnym korpusem opisano w następnym akapicie. Niezależnie od konfiguracji należy zawsze zostawiać 7-milimetrowy prześwit dylatacyjny między wewnętrznym żebrem słupka a deską ogrodzenia mm 1700 mm ZAŁOŻYĆ zaślepkę na słupek. UPEWNIĆ SIĘ, ŻE zaślepka została założona we właściwym kierunku. Obie nóżki zaślepki muszą zostać założone na środkowe żebro słupka. Schowanie obu nóżek jest możliwe tylko w jednym położeniu. E-2) SŁUPEK 3 W 1, WYKOŃCZENIE PIASKOWANE Wymiary słupka z wykończeniem piaskowanym to 64 x 70 mm. Słupek ma wyjmowaną zaślepkę umożliwiającą jego wykorzystanie w trzech przedstawionych poniżej konfiguracjach: Metoda zdejmowania zaślepek przypomina otwieranie wieczka puszki. Należy zdjąć pierwsze dziesięć centymetrów nieużywanej zaślepki obcęgami, a następnie ręczne wyjąć cały pasek. (Uwaga: Do wykonania tej czynności należy założyć rękawice). OSTRZEŻENIE: W przypadku konfiguracji ze słupkami narożnymi słupki MUSZĄ zostać zabezpieczone zastrzałami, aby zapewnić zwiększoną odporność na wiatr (powyżej 90 km/godz.). PU 11V18 PL str. 6/9

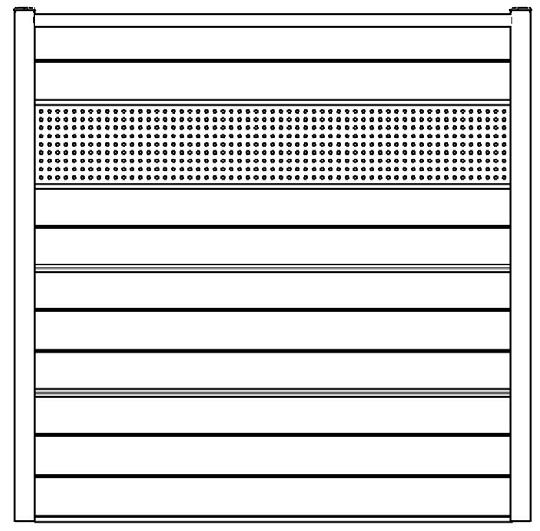

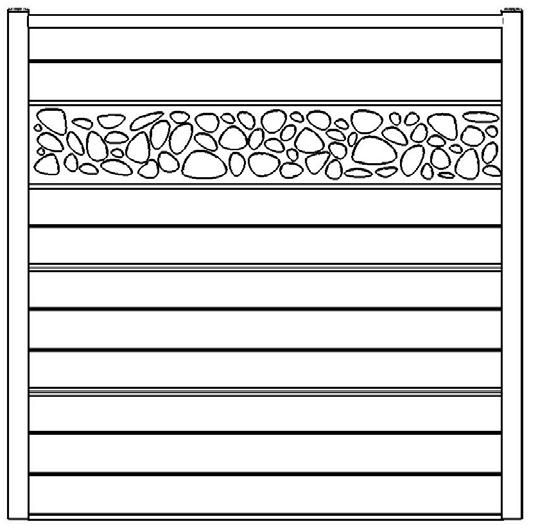

7 E-21) MONTAŻ NA MOCOWANIACH SŁUPKÓW E-22) MONTAŻ Z OSADZENIEM W BETONIE USTAWIĆ mocowania słupków dla kąta 90, zachowując pokazaną obok orientację. Należy KONIECZNIE zachować przedstawione obok odległości między mocowaniami. Ostrzeżenie: Konieczne może być przycięcie desek w celu zachowania wzdłużnego prześwitu dylatacyjnego. Słupek w konfiguracji narożnej (z wyciętą zaślepką) może być używany wyłącznie w miejscu łączenia 2 ogrodzeń pod kątem 90. Niezależnie od konfiguracji należy zawsze zostawiać 7-milimetrowy prześwit dylatacyjny między wewnętrznym żebrem słupka a deską ogrodzenia mm 1692 mm F) AKCESORIA: ZESTAWY DEKORACYJNE Z MOTYWEM KAMIENNYM, ROŚLINNYM, MIEJSKIM I Z PRZESZKLENIEM Możliwe jest ZASTĄPIENIE: 2 desek ułożonych jedna na drugiej pojedynczą deską z motywem kamiennym, roślinnym lub miejskim. Deski te można wstawiać na dowolnej wysokości ogrodzenia, niemniej muszą one zostać umieszczone między dwiema deskami kompozytowymi. 3 desek ułożonych jedna na drugiej zestawem z przeszkleniem (szlifowanym lub przezroczystym). Ten zestaw dekoracyjny można wstawiać na dowolnej wysokości ogrodzenia, niemniej musi on zostać umieszczony między dwiema listwami pośrednimi lub między jedną listwą pośrednią a jedną listwą górną. Zdecydowanie zalecamy noszenie rękawic podczas wykonywania jakichkolwiek czynności przy zestawach dekoracyjnych. Zestaw dekoracyjny z motywem kamiennym Zestaw dekoracyjny z motywem roślinnym Zestaw dekoracyjny z motywem miejskim Zestaw dekoracyjny z przeszkleniem F-1) MONTAŻ ZESTAWÓW DEKORACYJNYCH Z MOTYWEM KAMIENNYM, ROŚLINNYM LUB MIEJSKIM Zestawy dekoracyjne z motywem kamiennym, roślinnym i miejskim należy po prostu układać na deskach ogrodzeniowych SILVADEC. Zestawy pasują do akcesoriów z wykończeniem piaskowanym i gładkim. Zestawy te można wstawiać na dowolnej wysokości ogrodzenia, pod warunkiem, że z obu stron elementu dekoracyjnego znajdą się deski kompozytowe. Jeden zestaw dekoracyjny może zastąpić jedną listwę pośrednią, ale należy pamiętać o nieprzekraczaniu limitu 3 desek kompozytowych na każdą listwę pośrednią lub zestaw dekoracyjny. PU 11V18 PL str. 7/9

8 F-2) MONTAŻ ZESTAWÓW DEKORACYJNYCH Z PRZESZKLENIEM Zestaw dekoracyjny z przeszkleniem pasuje do listwy pośredniej lub listwy górnej i jest dostosowany do akcesoriów z wykończeniem gładkim oraz piaskowanym. Jeden zestaw dekoracyjny z przeszkleniem zastępuje 3 deski kompozytowe SILVADEC. Zestaw dekoracyjny z przeszkleniem może zostać wstawiony na dowolnej wysokości ogrodzenia, pod warunkiem, że pod zestawem znajdzie się jedna listwa pośrednia, a nad zestawem jedna listwa pośrednia lub jedna listwa górna. G) AKCESORIA: PODKŁADKA POZIOMUJĄCA W określonych przypadkach POD pierwszą deską ogrodzenia można ZAMOCOWAĆ podkładkę poziomującą w celu wypoziomowania desek. Uwaga: W żadnym wypadku nie wolno używać podkładek do podtrzymywania więcej niż 12 desek ogrodzenia. Podkładka poziomująca Dodatkowa uwaga: Jeśli w tej konfiguracji możliwe jest częściowe zakopanie desek, zamiast takiego rozwiązania zalecamy użycie płyty podwalinowej jako pierwszej deski. Uwaga: W przypadku montażu na mocowaniu słupka z podwójnym korpusem (wyłącznie akcesoria z wykończeniem piaskowanym) wysokość SŁUPKA NIE MOŻE PRZEKRACZAĆ 1845 MM. Oznacza to, że w przypadku ogrodzeń schodkowych montowanych na słupkach z podwójnym korpusem konieczne będzie przycięcie desek lub zmniejszenie ich liczby, tak aby po ułożeniu ich wysokość nie przekraczała 1800 mm. Etap 1: częściowo WKRĘCIĆ śrubę bez główki w podkładkę poziomującą, zostawiając z obu stron zapas. Etap 2: WŁOŻYĆ podkładkę poziomującą ze śrubą w otwór słupka. Zapas Etap 3: DOKRĘCIĆ śrubę w stopniu zapewniającym dobre unieruchomienie podkładki poziomującej. Etap 4: UŁOŻYĆ deski, jak opisano we wcześniejszej części tego dokumentu, stosując się do wszystkich opisanych zaleceń. PU 11V18 PL str. 8/9

9 CZYSZCZENIE Oprócz informacji zamieszczonych poniżej należy zapoznać się z zaleceniami pielęgnacyjnymi dostarczonymi razem z deskami. Karta jest dostępna u naszych dystrybutorów, a dodatkowo można ją pobrać z naszej strony Dokument ten oferujemy także w wysyłce wystarczy się z nami skontaktować. Karta musi zostać przekazana użytkownikowi końcowemu produktów. DESKI OGRODZENIOWE Zalecamy mycie ogrodzenia dwa razy w roku przy użyciu wody i szczotki deski należy szczotkować w kierunku wzdłużnym. W celu usunięcia brudu, smaru, śladów oleju albo zanieczyszczeń z otoczenia lub roślin należy zapoznać się z kartą konserwacji ogrodzeń SILVADEC dostępną na stroniehttp:// Uporczywe plamy lub zadrapania należy usuwać mosiężną szczotką. Deski należy wcześniej zmoczyć, aby zapobiec wyblaknięciu. Szczotkowanie lub piaskowanie może doprowadzić do nieznacznego odbarwienia z czasem efekt ten będzie coraz mniej wyraźny. Kompozytowe deski ogrodzeniowe SILVADEC nie wymagają żadnej specjalnej ochrony. WAŻNE: W miejscach zacienionych lub częściowo zakrytych (rośliny, miejsca zasłonięte) mogą powstawać wilgotne ślady. W związku z tym odradzamy montowanie naszych ogrodzeń w takich miejscach. Bez działania promieni słonecznych oraz warunków pogodowych takie wilgotne ślady nie znikną w sposób naturalny, a proces zmiany koloru drewna kompozytowego nie będzie przebiegał prawidłowo. Jeśli jednak ogrodzenie zostało ustawione pod zadaszeniem, możliwe jest przyspieszenie procesu zmiany koloru lub ograniczenie wilgotnych śladów poprzez czyszczenie za pomocą szczotki oraz środka do mycia desek kompozytowych SILVANET (szczotkując w kierunku wzdłużnym). W zależności od ekspozycji ogrodzenia, pogody oraz wahań wilgotności i temperatury deski kompozytowe mogą ulegać odkształcaniu. Tolerancja odkształceń wynosi maks. 10 mm na metr bieżący deski. MOCOWANIA SŁUPKÓW, SŁUPKI, PROFILE WYKOŃCZENIOWE I ZAŚLEPKI Te cztery elementy są wykonane ze stopu aluminium, dzięki czemu nie rdzewieją. W razie potrzeby można je czyścić za pomocą normalnych środków czyszczących. Po umyciu należy je spłukać czystą wodą bez żadnych dodatków. Nie należy nigdy stosować benzyny, acetonu, alkoholu, substancji zasadowych lub kwaśnych, gąbek ściernych, papieru ściernego ani żadnych innych szorstkich produktów. ZDECYDOWANIE odradzamy nanoszenie jakichkolwiek produktów zawierających kwasy oraz stosowanie jakichkolwiek rozpuszczalników, które mogłyby zaszkodzić farbie. SZKLANE PANELE I PERFOROWANE BLACHY Szklane panele można czyścić za pomocą miękkiej ściereczki i środka do mycia szyb. Producent nie ponosi żadnej odpowiedzialności za uszkodzenia produktu, który nie był przechowywany w oryginalnym opakowaniu. Deski ogrodzeniowe Silvadec należy układać na suchej i równej powierzchni w dobrze wentylowanym pomieszczeniu, aby nie dopuścić do ich deformacji. OBCHODZENIE SIĘ Z DESKAMI I SKŁADOWANIE Zalecamy przechowywanie elementów ogrodzeń w pomieszczeniach, z dala od promieniowania UV i w oryginalnym opakowaniu. Producent nie ponosi żadnej odpowiedzialności za uszkodzenia produktu, który nie był przechowywany w oryginalnym opakowaniu. Deski ogrodzeniowe Silvadec należy układać na suchej i równej powierzchni w dobrze wentylowanym pomieszczeniu, aby nie dopuścić do ich deformacji. RECYKLING I WYCOFANIE Z UŻYTKU Tak jak w przypadku odpadów komunalnych zabrania się palenia drewna kompozytowego na otwartym powietrzu (artykuł 84 Departamentalnego regulaminu zdrowotnego). Zdecydowanie odradzamy wykorzystywanie drewna kompozytowego jako paliwa w kotłach. Podczas spalania drewno kompozytowe wytwarza duże ilości żużlu paleniskowego. Zdecydowanie odradzamy używanie drewna kompozytowego do grillowania. Przed rozpoczęciem montażu należy zapoznać się z obowiązującymi lokalnymi przepisami w zakresie budowy ogrodzeń. Drewno kompozytowe SILVADEC nie jest produktem konwencjonalnym. Prosimy poinformować o tym firmę ubezpieczeniową. Kolor desek kompozytowych SILVADEC zmienia się w ciągu pierwszych kilku tygodni od montażu. Oznacza to, że dodatkowo zamówione deski mogą się różnić odcieniem od desek wcześniej ułożonych. Takie różnice będą z czasem zanikały. Analogicznie kolory i wykończenia dostarczanych przez nas próbek nie mają charakteru wiążącego. Wykorzystane do produkcji wióry i trociny mogą powodować nieznaczne różnice. Gwarancja na deski ogrodzeniowe obejmuje szkody spowodowane przez termity i grzyby: przez 25 lat w przypadku zastosowań prywatnych i przez 10 lat w przypadku zastosowań publicznych lub komercyjnych. Obsługa gwarancyjna ogranicza się do dostarczenia desek zamiennych. PU 11V18 PL str. 9/9
