1 Przewodnik projektanta systemu Galaxy Dimension Właściwy system dla twoich projektów

2 Dokument ten opisuje centralę Galaxy fi rmy Honeywell pod względem podstawowych zasad tworzenia dokumentacji projektowej. Jest prostym, ale użytecznym poradnikiem ułatwiającym zarządzanie okablowaniem, dobór modułów systemowych, komunikacyjnych, modułów zintegrowanej kontroli dostępu, a także ułatwia właściwe podłączenie i adresowanie urządzeń na magistrali. Dokument stworzono jako poradnik zawierający podstawowe informacje dla projektantów. W razie wątpliwości, sugerujemy zapoznanie się z pełną dokumentacją techniczną central Galaxy Dimension lub kontakt z działem wsparcia ADI Global Distribution. Spis treści Projektowanie magistrali danych i oprzewodowania zasilającego... Planowanie magistrali przy użyciu włókna optycznego... Moduły Galaxy... Koncentrator bezprzewodowy...5 Adresowanie modułów Galaxy Dimension 520 i Adresowanie modułów Galaxy Dimension Adresowanie modułów Galaxy Dimension... Moduły zasilające P026 i C01 na magistrali Galaxy...9 Zdalna diagnostyka...9 Wymiary i pobór prądu modułów...10 Symbole do zamówień...10 Symbole do zamówień - klawiatury...10

3 Właściwy system dla twoich projektów Projektowanie magistrali danych i oprzewodowania zasilającego Komunikacja pomiędzy centralą Galaxy, a modułami podłączonymi do systemu odbywa się za pośrednictwem magistrali RS5. System musi być okablowany w konfi guracji łańcucha równoległego. Oznacza to, że linia A z poprzedniego modułu połączona jest z zaciskiem A bieżącego modułu i dalej z zaciskiem A kolejnego. To samo dotyczy linii B magistrali. Centrala może pracować jako urządzenie znajdujące się w środku łańcucha. Nie dozwolone jest łączenie urządzeń w konfi guracji gwiazdy. Centrala magistrala RS 5 do 1 km do 1 km Rekomendowane przewody Rekomendowanym przewodem dla magistrali RS5 jest FTP CAT5. Dla małych i średnich instalacji przewody te można też wykorzystać do zasilania Dla większych instalacji sugerowanym przewodem zasilającym jest YTKSY2x2x0,. magistrala RS 5 magistrala RS 5 Centrala magistrala RS 5 W celu zmniejszenia zakłoceń na magistrali oraz częściowego wydłużenia zasięgu instalacji możliwe jest użycie galwanicznego separatora i konwertera RS5/RS5. Symbol kat.: BREAK-GS-/-BOX/12-2 Centrala Planowanie magistrali przy użyciu włókna optycznego Konwersja RS5 włókno optyczne rekomendowana jest szczególnie dla sytuacji występowania silnych zakłóceń, prowadzenia instalacji na zewnątrz budynków, prowadzenia magistrali pod ziemią, tworzenia magistrali dłuższych niż 1km, itp. Podstawową zaletą takiego rozwiązania jest odporność na elektryczne interferencje i przepięcia. Rysunek poniżej przedstawia sposób konwersji miedź włókno optyczne, którą na pojedyńczej magistrali można wykonanać do 5 razy. W przypadku projektowania bardziej złożonych struktur sugerujemy kontakt z działem wsparcia ADI Global Distribution. BREAK-TW-/ magistrala RS 5 Konwertery optyczne Symbol kat.: BREAK-RW-/-BOX/12-2 Symbol kat.: BREAK-TW-/-BOX/12-2 Transmitery optyczne dostępne są w wersjach BOX, DIN, RACK. Jeden zestaw wystarcza dla pojedyńczej magistrali. BREAK-RW-/ Centrala do 6 km (20 km single-mode)

4 Właściwy system dla twoich projektów Moduły Galaxy Linia PSTN RS22 TP00 (x ) TP00 (x 2) 6 A229 RS5 16 GD-96 / 26 GD-520 GD- Magistrala Magistrala 1 Magistrala 2 Okablowanie magistrali: Przewody CAT5, skrętka ekranowana Maksimum 1km RS5 Magistrala 2,, Magistrala C05 AUDIO Multiplekser audio C0 Audio kom. A227 Klucz SPI Programowanie/konserwacja Remote Servicing Suite Magistrale 2,, mają taką samą konfigurację CP01 Klawiatura CP02 graficzna TouchCenter lub TouchCenter z czytnikiem PROX PROXHID Weryfikacja audio Łatwa obsługa PROX PROXHID CP01 CP02 Klawiatura graficzna TouchCenter lub TouchCenter z czytnikiem MK MK PROX MK MK PROX Elektrozaczep Czytnik Wiegand Inteligentny zasilacz 2,75A, wbudowany koncentrator Przycisk wyjścia Kontrola dostępu (x 2) (x 2) C00 C00 Kontroler przejścia Kontroler przejścia lub lub Kontroler przejścia Kontroler przejścia C01 z zasilaczem P026 z zasilaczem P026 C01 P026 Inteligentne zasilanie Przycisk wyjścia P026 Czytnik Wiegand Elektrozaczep Inteligentny zasilacz 2,75A, wbudowany koncentrator Koncentrator. wejść, wyjścia C072 Koncentratory przewodowe C072 Koncentrator. wejść, wyjścia C079 C079 Koncentrator bezprzewodowy Urządzenia bezprzewodowe Koncentrator bezprzewodowy Moduł Ethernet (x1) E00 Sieć IP Tablica LED GVM19P LED, (GVM16P) tel.: info.pl@adiglobal.com

5 Właściwy system dla twoich projektów Koncentrator bezprzewodowy Z centralą Galaxy Dimension połączyć można do koncentratorów bezprzewodowych (C079). W zależności od modelu możliwe jest zaprogramowanie do 192 detektorów i do 100 pilotów dla użytkowników. W jednym koncentratorze bezprzewodowym (C079) zaprogramować można do 2 bezprzewodowych czujników, co zajmie w centrali,16 lub 2 wejścia (1,2 lub koncentratory). Adresy linii bezprzewodowych mogą być wybierane w sposób dowolny. Koncentratory bezprzewodowe wykorzystują nowoczesną metodę wyboru najlepszej ścieżki połączenia radiowego. Urządzenia peryferyjne automatycznie skomunikują się z koncentratorem dającym najlepszą jakość połączenia. Komunikacja między koncentratorami, a urządzeniami peryferyjnymi jest dwukierunkowa. Przykładem tego jest potwierdzanie za pomocą LED odbioru transmisji z pilota. C079 Bezprzewodowa czujka zbicia szyby Symbol kat.: FGM Odpowiednia także do szyb z folią do grubości 0. mm Zasięg do 7,6m Wymiary: 9x62x22mm Bezprzewodowa czujka udarowa z kontaktronem Symbol kat.: SHKCM Do zabezpieczania drzwi i okien Zasięg do r=2,5m Wymiary: 10xx2mm Pilot -klawiszowy z kom. dwukierunkową Symbol kat.: TCB00M, TCB00M-1 (czarny) Bezprzewodowy przycisk antynapadowy Symbol kat.: TCBPAM-1 Komunikacja dwukierunkowa Weryfi kacja LED Bezprzewodowa optyczna czujka dymu Symbol kat.: DFM Zasięg 100m Wymiary: (d x v) 102x5 Bezprzewodowa czujka ruchu PIR Symbol kat.: IR00M Symbol kat.: IRPI00M (PET) Do zabezpieczania drzwi i okien Zasięg do r=2,5m Wymiary: 10xx2mm Bezprzewodowa czujka temperatury i zalania Symbol kat.: DETM Dodatkowa sonda pomiaru temperatury Symbol kat.: T20R Do sond C079 Bezprzewodowa dualna czujka ruchu DualTec Symbol kat.: DTM Symbol kat.: DTPIM (PET) Częstotliwość mikrofali 2.2 GHz (K band) Zasięg 15 m x 1 m Zasięg 11 m x 12 m PET Wymiary: 119x71x2mm Bezprzewodowy kontaktron Symbol kat.: DO00M Szczelina: 25mm Wymiary: 100x22x22mm Bezprzewodowa czujka udarowa Symbol kat.: SHKM Symbol kat.: SHKM2 (brązowa) Do zabezpieczania drzwi i okien Zasięg do r=2,5m Wymiary: 10xx2mm Parametr GD- GD-96 GD-26 GD-520 Maks. liczba koncentratorów radiowych w systemie Maks. liczba detektorów bezprzewodowych w systemie Maks. liczba pilotów w systemie Bezprzewodowy kontaktron z dodatkowym wejściem Symbol kat.: DODT00GY-B Wejście do podłączenia zewnętrznego czujnika Wymiary: 15x100x6mm 5

6 Adresowanie modułów Galaxy Dimension 520 i 26 Właściwy system dla twoich projektów Podczas tworzenia dokumentacji projektowej niezbędne jest ustalenie dozwolonej liczby modułów dla magistrali w danym modelu centrali. W poniższej tabeli znaleźć można informacje na temat liczby modułów na poszczególnych magistralach i dozwolonych adresów. Tabela pokazuje dozwolone adresy software owe dla różnych typów modułów na magistrali1 oraz 2,,. Zaciemnione pole oznacza, że adres sprzętowy jest niedostępny. W kolumnie Liczba znajduje się informacja o maksymalnej liczbie modułów danego typu na magistrali. MAGISTRALA - tylko GD520 MAGISTRALA - tylko GD520 MAGISTRALA 2 MAGISTRALA 1 MODUŁY I/O W niektórych przypadkach, możliwe jest łączenie modułów różnego typu (np. różnych koncentratorów). Maksymalna liczba łączonych modułów podana jest w kolumnie Max. Adresy sprzętowe koncentratorów, klawiatur, czytników na jednej magistrali mogą zachodzić na siebie. Adresy sprzętowe Max. Liczba A B C D E F RIO na PCB C P026-B C079* KLAWIATURY Wirtualne klawiatury 19 PROX CP01 CP CZYTNIKI MAXM C00 - DCM Czytnik w CP Czytnik w PROX MODUŁY I/O G 16 x00 x01 x02 x0 x0 x05 x06 x07 x0 x x11 x12 x1 x1 x15 16 P026-B 16 x00 x01 x02 x0 x0 x05 x06 x07 x0 x x11 x12 x1 x1 x15 C079 x00 x01 x02 x0 x0 x05 x06 x07 x0 x x11 x12 x1 x1 x15 KLAWIATURY x0 x1 x2 x x x5 x6 x9 PROX 7 x0 x1 x2 x x x5 x6 CP x0 x1 x2 x CP02 MAXM2000 x0 x1 x2 x x x5 x6 x7 CZYTNIKI C00 - DCM x00 x01 x02 x0 x0 x05 x06 x07 Czytnik w CP02 1 X0 x1 x2 x Czytnik w PROX 7 x0 x1 x2 x x x5 x6 6 tel.: info.pl@adiglobal.com

7 Właściwy system dla twoich projektów Adresowanie modułów Galaxy Dimension 96 Podczas tworzenia dokumentacji projektowej niezbędne jest ustalenie dozwolonej liczby modułów dla magistrali w danym modelu centrali. W poniższej tabeli znaleźć można informacje na temat liczby modułów na poszczególnych magistralach i dozwolonych adresów. Tabela pokazuje dozwolone adresy software owe dla różnych typów modułów na magistrali1 oraz 2. Zaciemnione pole oznacza, że adres sprzętowy jest niedostępny. W kolumnie Liczba znajduje się informacja o maksymalnej liczbie modułów danego typu na magistrali. W niektórych przypadkach, możliwe jest łączenie modułów różnego typu (np. różnych koncentratorów). Maksymalna liczba łączonych modułów podana jest w kolumnie Max. Adresy sprzętowe koncentratorów, klawiatur, czytników na jednej magistrali mogą zachodzić na siebie. MAGISTRALA 2 MAGISTRALA 1 Adresy sprzętowe Max. Liczba A B C D E F RIO na PCB MODUŁY I/O C P026-B C079* KLAWIATURY Wirtualne klawiatury 19 PROX CP01 CP MAXM CZYTNIKI C00 - DCM Czytnik wc Czytnik w PROX MODUŁY I/O KLAWIATURY G P026-B C PROX CP CP02 MAXM CZYTNIKI C00 - DCM Czytnik w CP Czytnik w v PROX

8 Adresowanie modułów Galaxy Dimension Właściwy system dla twoich projektów Podczas tworzenia dokumentacji projektowej niezbędne jest ustalenie dozwolonej liczby modułów dla magistrali w danym modelu centrali. W poniższej tabeli znaleźć można informacje na temat liczby modułów na poszczególnych magistralach i dozwolonych adresów. Tabela pokazuje dozwolone adresy software owe dla różnych typów modułów na magistrali1. Zaciemnione pole oznacza, że adres sprzętowy jest niedostępny. W kolumnie Liczba znajduje się informacja o maksymalnej liczbie modułów danego typu na magistrali. W niektórych przypadkach, możliwe jest łączenie modułów różnego typu (np. różnych koncentratorów). Maksymalna liczba łączonych modułów podana jest w kolumnie Max. Adresy sprzętowe koncentratorów, klawiatur, czytników na jednej magistrali mogą zachodzić na siebie. MAGISTRALA 1 Adresy sprzętowe Max Liczba A B C D E F RIO na PCB MODUŁY I/O C P026-B C079* KLAWIATURY Wirtualne klawiatury 19 PROX CP01 CP CZYTNIKI MAXM2000 MAXM C00 - DCM Czytnik w CP Czytnik w PROX Wymiary i pobór prądu modułów Moduł Opis Pobór prądu [ma] Wymiary(sz x w x d) [mm] Galaxy GD Centrala x120x50 20 Galaxy RIO (C072) Koncentrator 0 150x162x9 00 RF RIO (C079) Koncentrat.bezprzew x162x9 250 Galaxy RIO PCB (A15) Koncentrator 0 121x90x15 92 Waga [g] (CP07) Klawiatura 55 19x91x1 190 KeyProx (CP0) Klawiatura z czytnikiem 90 19x91x1 190 TouchCenter (CP01) Klawiatura graficzna x12x 500 TouchCenter (CP02) Klawiatura graficzna z czytnikiem 20 12x12x 500 RS22 Printer (A161) Interface drukarki x52x2 10 E00 (PCB) Moduł Ethernet x90x15 56 DCM (C00) Kontroler przejścia x162x9 270 tel.: info.pl@adiglobal.com

9 Właściwy system dla twoich projektów Moduły zasilające P026 i C01 na magistrali Galaxy Zasilacz wbudowany w centralę może być użyty do zasilenia modułów lub detektorów do wydajności 1A. Większe instalacje zwykle wymagają użycia dodatkowych źródeł zasilania. Rekomendujemy stosowanie zasilacza z koncentratorem P026, który umożliwia zaawansowaną diagnostykę systemu zasilania. Power RIO P026 Zasilacz 1,V/2,75A w metalowej obudowie z zabezpieczeniem antysabotażowym. Zintegrowany koncentrator wejść/ wyjścia. Zasilanie poprzez 2 wyjścia o wydajności 1,5A z bezpiecznikami. Miejsce na akumulator 1Ah i 2 dodatkowe koncentratory lub kontrolery przejścia. Power DCM C01 Zasilacz identyczny jak w P026 1,V/2,75A z koncentratorem we/wy. Dodatkowo kontroler przejścia C00 dla 2 czytników. MAGISTRALA 1 - RS5 MAGISTRALA 2 - RS5 CP01 16x wejście x wyjście 1,V / 1,5 A 1,V / 1A C072 P026 x wejście x wyjście x wejście x wyjście x wejście x wyjście 1,V / 1,5 A x wejście x wyjście x wejście x wyjście GND DATA GND DATA + + Zdalna diagnostyka Korzyścią ze stosowania zasilaczy połączonych z magistralą jest możliwość wykonania zdalnej diagnostyki. Wszystkie istotne informacje wysyłane są do centrali (prądy, brak zasilania, uszkodzenie bezpiecznika, stan akumulatora). Zdalna diagnostyka może w znaczący sposób zwiększyć efektywność serwisu (np. w zdalny sposób można wyśledzić uszkodzony akumulator). 9

10 Właściwy system dla twoich projektów Wymiary i pobór prądu modułów GD- GD-96 GD-26 GD-520 Liczba linii na płycie (maks.) Maksymalna Liczba linii Liczba wyjść 00mA na płycie Wyjścia 10mA dla zewnętrznego komunikatora Zasilacz na płycie 2,5 A 2,5 A 2,5 A 2,5 A Magistrale RS Klawiatury Klawiatury z czytnikiem Klawiatury grafi czne Galaxy TouchCenter Czytniki zbliżeniowe podłączane do magistrali Moduły DCM 2x interface Wiegand Przejścia kontrolowane przez moduły DCM Urządzenia bezprzewodowe Tak Tak Tak Tak Użytkownicy Schematy tygodniowe Typy linii Typy wyjść Biblioteka Tak Tak Tak Tak Rejestr zdarzeń Rejestr kontroli dostępu Praca wielu użytkowników Tak Tak Tak Tak Auto-załączenie Tak Tak Tak Tak Kontrola wstępna Tak Tak Tak Tak Blokada czasowa Tak Tak Tak Tak Połączenia programowe Załączenie częściowe Tak Tak Tak Tak Ciche załączenie częściowe Tak Tak Tak Tak RS22 Wbudowany Wbudowany Wbudowany Wbudowany Moduł Telekom Wbudowany Wbudowany Wbudowany Wbudowany Wyjście drukarki Przez RS22 Przez RS22 Przez RS22 Przez RS22 Zdalny serwis Tak Tak Tak Tak Moduł Ethernet Opcja Opcja Opcja Opcja Grupy Kanały weryfi kacji audio Wiadomości sms Tak Tak Tak Tak Moduł ISDN Opcja Opcja Opcja Opcja Zgodność z EN5011 Grade Grade Grade Grade Symbole do zamówień Symbol kat.: C0-C Symbol kat.: C096-C Symbol kat.: C26-C Symbol kat.: C520-C Centrala Galaxy Dimension GD, 16- wejść, grup, do czytników, 100 użytkowników Centrala Galaxy Dimension GD96, wejść, 16 grup, do 2 czytników, 250 użytkowników Centrala Galaxy Dimension GD26, wejść, 2 grupy, do 2 czytników, 1000 użytkowników Centrala Galaxy Dimension GD520, wejść, 2 grupy, do 6 czytników, 1000 użytkowników Symbole do zamówień - klawiatury Symbol kat.: CP07 Symbol kat.: CP0 Symbol kat.: CP0-H Symbol kat.: CP050 Symbol kat.: CP051 Symbol kat.: CP01 Symbol kat.: CP02 Klawiatura LCD Klawiatura LCD z wbudowanym czytnikiem Klawiatura LCD z wbudowanym czytnikiem HID Klawiatura LCD MK Klawiatura LCD MK z wbudowanym czytnikiem Klawiatura grafi czna Galaxy TouchCenter Klawiatura grafi czna Galaxy TouchCenter z wbudowanym czytnikiem 10 tel.: info.pl@adiglobal.com

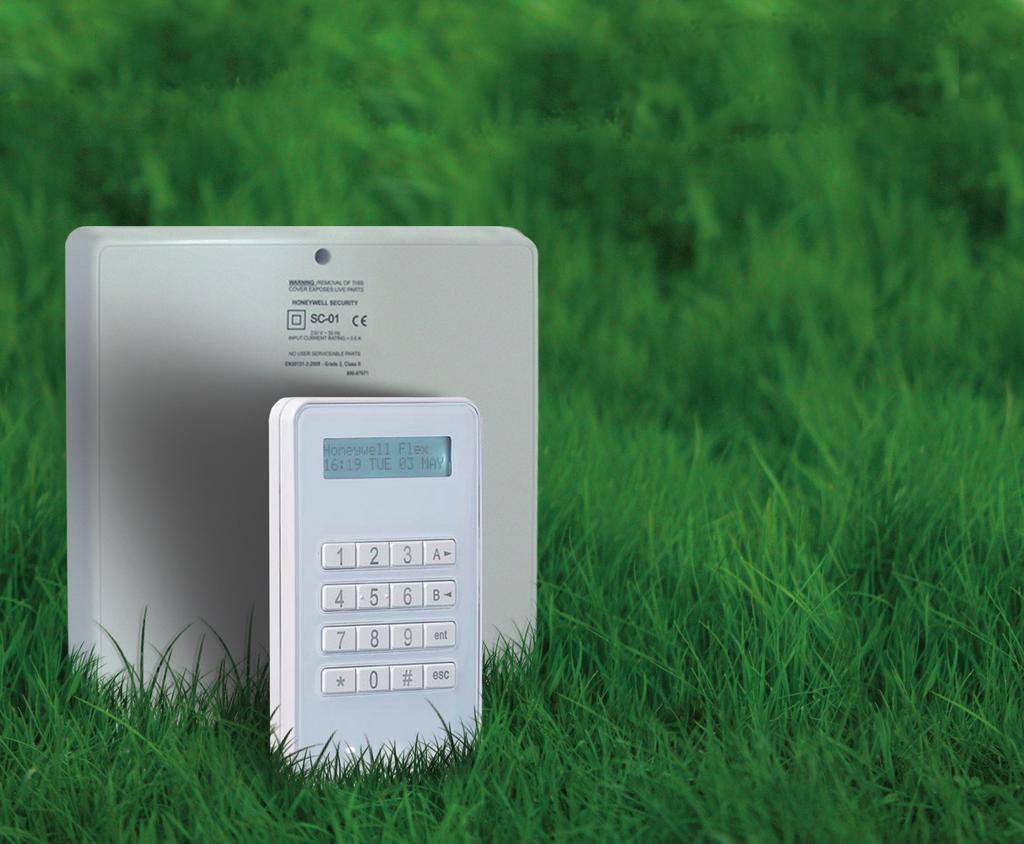

11 Właściwy system dla twoich projektów Galaxy Flex Seria elastycznych central do małych i średnich systemów bezpieczeństwa. Seria central Galaxy Flex firmy Honeywell to rozwiązanie w pełni integrujące system alarmowy i kontroli dostępu, które daje nowy poziom elastyczności i łatwości instalacji wśród systemów małych i średnich, przy pełnej zgodności z EN5011 Grade2. Linia Galaxy Flex składając się z trzech modeli i zapewniając modułową budowę systemu pozwala na dostosowanie możliwości instalacji do wszelkich specyficznych potrzeb klienta. Flex 20 Flex 50 Flex 100 Maksymalna liczna linii Moduły bezprzewodowe Zasilacz na płycie 1A 1A 2A Użytkownicy Schematy tygodniowe 2 Połączenia programowe USB port Tak Tak Tak Moduł Telekom Tak Tak Tak IP Opcja Opcja Opcja Grupy GSM/GPRS Opcja Opcja Opcja Klawiatury KeyProx Drzwi 2 TouchCenter Grade2 Grade2 Grade2 Zgodność z EN 11
