1 Optyczne VIDEO przewodniki + RS485(RS232) + I/O BREAK-TDW-V4C i RDW-V4C BOX* BOX* Modulacja cyfrowa obsługa MM/SM TDW 4x RELAY OUT, video IN, 1x DI RDW 4x wejście cyfrowe, video OUT, 1x DO 1x port RS485 ze wsparciem dla half/full duplex 1x przekaźnik LOCK Ochrona przeciwprzepięciowa Prądowa ochrona zasilania Temperatura pracy 40 C do +70 C NAZWA KOD ZASILANIE * /24 VDC-AC TDW-V4C-RACK RACK/3U-SU RDW-V4C-BOX* /24 VDC-AC RDW-V4C-RACK RACK/3U-SU Na zamówienie jest dostepna wersja z portem RS232 TDW-V2C-BOX * /24 VDC-AC TDW-V2C-RACK RACK/3U-SU RDW-V2C-BOX* /24 VDC-AC RDW-V2C-RACK RACK/3U-SU * W wersji BOX dodawany jest uchwyt DIN 35-LOCK do montażu na DIN35 FIWRE-DOME (zestaw + RDW-V4C-BOX) Sygnał Video 1Vpp RS485/422 4x wyjścia przekaźnikowe 1x wejście cyfrowe 4x wejścia 1x wyjście cyfrowe przekaźnikowe RDW-V4C-BOX FIWRE-DOME-RACK (zestaw + RDW-V4C-RACK) 4x wyjścia przekaźnikowe 1x wejście cyfrowe 4x wejścia cyfrowe 1x wyjście przekaźnikowe Sygnał Video 1Vpp RS485 / 422 RDW-V4C-RACK LEGENDA 1x włókno MM lub SM koncentryk UTP EXP1 RACK-3U/SU 17/36 1/6

TDW-V4C-RACK 1-507-544 RACK/3U-SU RDW-V4C-BOX* 1-607-255 12/24 VDC-AC RDW-V4C-RACK 1-607-545 RACK/3U-SU Na zamówienie jest dostepna wersja z portem RS232 TDW-V2C-BOX * 1-508-254 12/24 VDC-AC

2 Opis i parametry techniczne Przewodniki optyczne są przeznaczone do transmisji sygnału Video o napięciu na poziomie 1Vp-p, dwóch kanałów half-duplex magistrali RS485 lub jednej czterokanałowej magistrali RS422. Jednocześnie z magistralą danych umożliwia dwukierunkową transmisję stanu wejść cyfrowych na przekaźnikach wyjścia i to wszystko po jednym singlemodowym lub multimodowym włóknie optycznym zakończonym konektorem typu SC/PC. Przekaźnik LOCK detektuje awarie urządzenia, rozłączenie włókna optycznego i brak zasilania. Parametry Wartość Jednostka Opis Video Poziom wejścia / wyjścia 1 Vpp wyj. rejestrowane 0,5-1,5Vpp Ochrona przeciwprzepięciowa 17 A 8/20 μs Pasmo 10-6 MHz Wychylenie sygnałul/szum min. 60 db +- 1,5 db Magistrala danych Wspierane formaty RS422 full duplex 2 pary IEC : ± 8 kv wyładowanie bezpośrednie IEC : ± 15 kv wyładowanie pośrednie RS485 half-duplex 1 para RS232 - full duplex (na na zamówienie) TXD, RXD, GND Prędkość DC Kbps Ochrona przeciwprzepięciowa 600 W 10/1000 μs Optyka Sprawność 14 do 8 / 10 do 0 dbm SM / MM Czułość 31 dbm SM / MM Włókna optyczne 1x SM 9(8)/125 - SC konektory µm typ PC 1x MM 50(62,5)/125 - SC kon. µm typ PC Zasięg Multimode 5 km Singlemode 20 km Uwaga:urządzenie posiada źródło światła laserowego kl.1 wg EN Przekaźnik LOCK NOC I/O max. 30/0,4 A VAC/VDC NC kontakt sepnutý = komunikace OK Przekaźnik OUTPUT 2x NO I/O max. 30/0,4 A VAC/VDC NO stycznik w beznapieciowym stanie jest rozłączony Mechanika Rozmiary szer. / wys. / dł. więcej na stronach 5 i 6 mm (z uchwytem DIN) Zasilanie Napięcie VDC-AC Prąd przy 12VDC Max. 100 ma Ochrona przepięciowa / prądowa 600W - puls 10/1000 μs /zwrotna Środowisko Temperatura pracy C temperatura otoczenia Wilgotność max. 95 (bez kondensacji) % Temperatura magazynowania C temperatura otoczenia Wilgotność max. 95 (bez kondensacji) % Waga typ: 350 g Producent zastrzega sobie prawo do zmian parametrów technicznych bez wcześniejszego uprzedzenia 2/6

Jednocześnie z magistralą danych umożliwia dwukierunkową transmisję stanu wejść cyfrowych na przekaźnikach wyjścia i to wszystko po jednym singlemodowym lub multimodowym włóknie optycznym zakończonym

Instalacja i ustawienia 1. Montaż urządzenia Urządzenie przymocować na równej powierzchni lub przy użyciu szyny DIN35. 2. Podłączyć zasilanie 10-30VDC-AC podłączyć zasilanie wg rysunku poniżej.

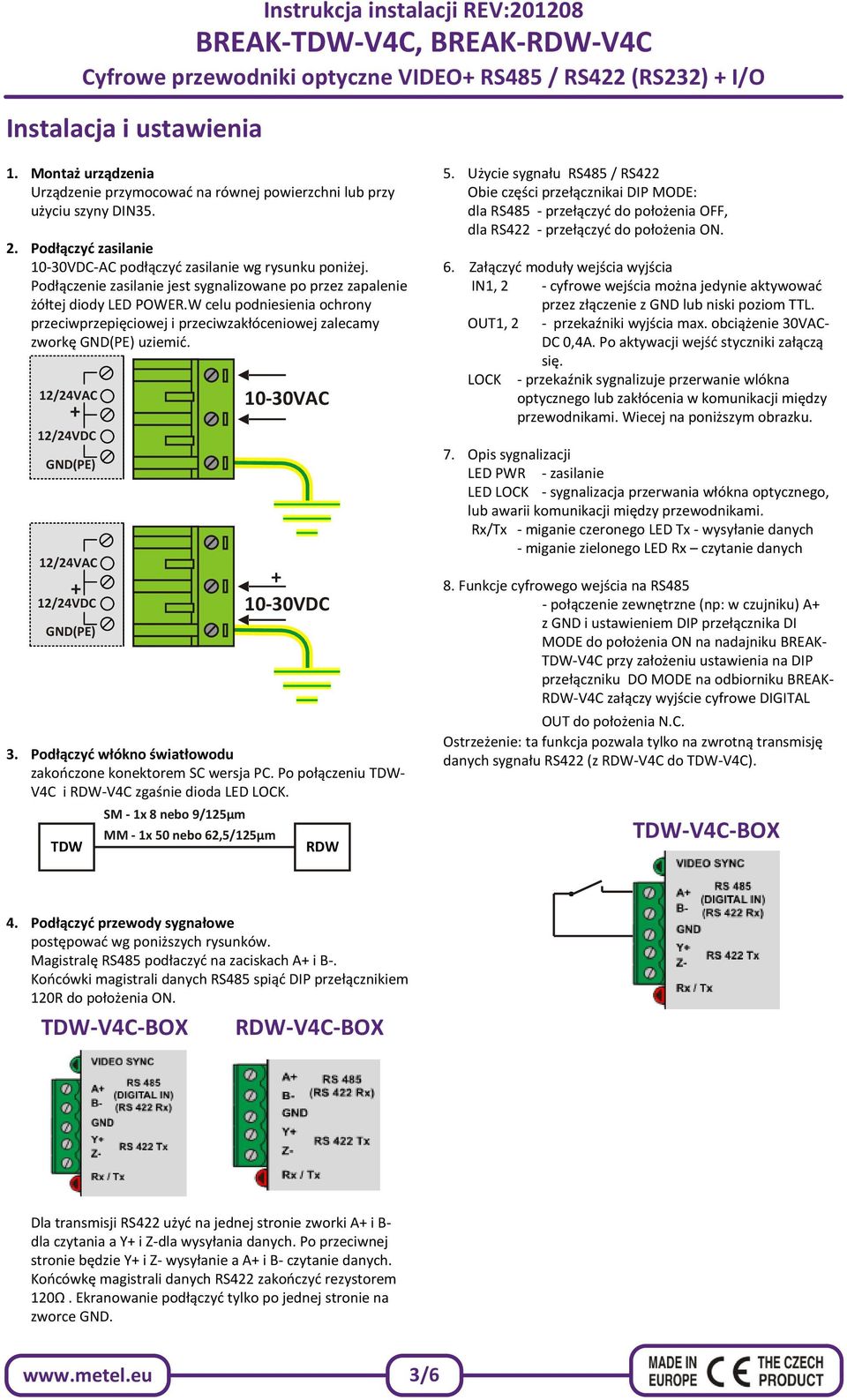

3 Instalacja i ustawienia 1. Montaż urządzenia Urządzenie przymocować na równej powierzchni lub przy użyciu szyny DIN Podłączyć zasilanie 10-30VDC-AC podłączyć zasilanie wg rysunku poniżej. Podłączenie zasilanie jest sygnalizowane po przez zapalenie żółtej diody LED POWER.W celu podniesienia ochrony przeciwprzepięciowej i przeciwzakłóceniowej zalecamy zworkę GND(PE) uziemić. 12/24VAC + 12/24VDC GND(PE) 12/24VAC + 12/24VDC GND(PE) VAC 10-30VAC 3. Podłączyć włókno światłowodu zakończone konektorem SC wersja PC. Po połączeniu TDW- V4C i RDW-V4C zgaśnie dioda LED LOCK. TDW VAC SM - 1x 8 nebo 9/125µm MM - 1x 50 nebo 62,5/125µm VDC 4. Podłączyć przewody sygnałowe postępować wg poniższych rysunków. Magistralę RS485 podłaczyć na zaciskach A+ i B-. Końcówki magistrali danych RS485 spiąć DIP przełącznikiem 120R do położenia ON. RDW RDW-V4C-BOX 5. Użycie sygnału RS485 / RS422 Obie części przełącznikai DIP MODE: dla RS485 - przełączyć do położenia OFF, dla RS422 - przełączyć do położenia ON. 6. Załączyć moduły wejścia wyjścia IN1, 2 - cyfrowe wejścia można jedynie aktywować przez złączenie z GND lub niski poziom TTL. OUT1, 2 - przekaźniki wyjścia max. obciążenie 30VAC- DC 0,4A. Po aktywacji wejść styczniki załączą się. LOCK - przekaźnik sygnalizuje przerwanie wlókna optycznego lub zakłócenia w komunikacji między przewodnikami. Wiecej na poniższym obrazku. 7. Opis sygnalizacji LED PWR - zasilanie LED LOCK - sygnalizacja przerwania włókna optycznego, lub awarii komunikacji między przewodnikami. Rx/Tx - miganie czeronego LED Tx - wysyłanie danych - miganie zielonego LED Rx czytanie danych 8. Funkcje cyfrowego wejścia na RS485 - połączenie zewnętrzne (np: w czujniku) A+ z GND i ustawieniem DIP przełącznika DI MODE do położenia ON na nadajniku BREAK- TDW-V4C przy założeniu ustawienia na DIP przełączniku DO MODE na odbiorniku BREAK- RDW-V4C załączy wyjście cyfrowe DIGITAL OUT do położenia N.C. Ostrzeżenie: ta funkcja pozwala tylko na zwrotną transmisję danych sygnału RS422 (z RDW-V4C do TDW-V4C).. Dla transmisji RS422 użyć na jednej stronie zworki A+ i B- dla czytania a Y+ i Z-dla wysyłania danych. Po przeciwnej stronie będzie Y+ i Z- wysyłanie a A+ i B- czytanie danych. Końcówkę magistrali danych RS422 zakończyć rezystorem 120Ω. Ekranowanie podłączyć tylko po jednej stronie na zworce GND. 3/6

12/24VAC + 12/24VDC GND(PE) 12/24VAC + 12/24VDC GND(PE) VAC 10-30VAC 3. Podłączyć włókno światłowodu zakończone konektorem SC wersja PC. Po połączeniu TDW- V4C i RDW-V4C zgaśnie dioda LED LOCK.

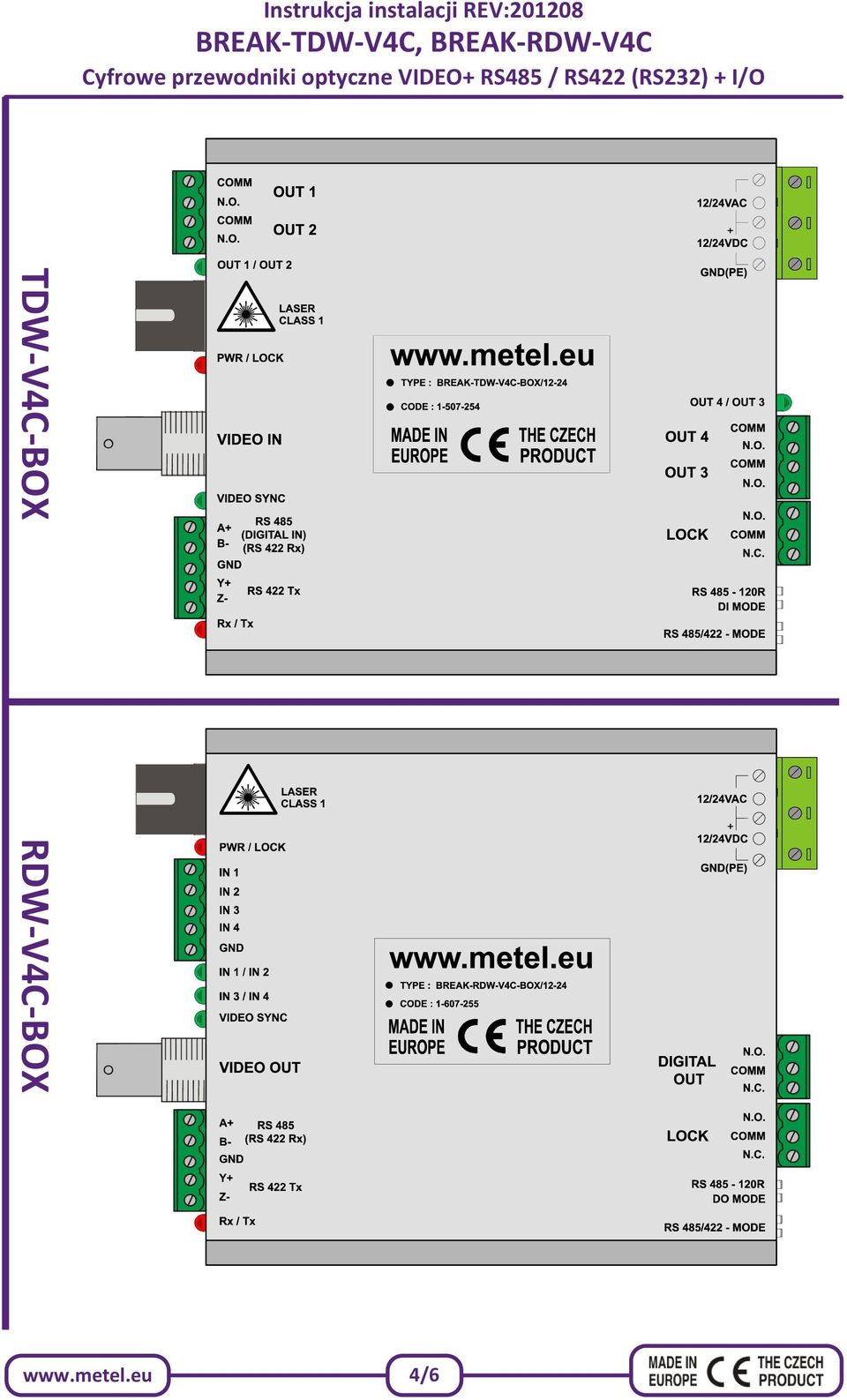

4 RDW-V4C-BOX 4/6

5 Wymiary RDW-V4C-BOX: 5/6

6 Wymiary : 6/6
