1 Szybkobieżne bramy harmonijkowe Seria F

2 02

3 Seria F Horyzontalny ruch poziomy w szybkobieżnych bramach harmonijkowych zapewnia, że całe pionowe światło otworu jest dostępne niemal natychmiast. Bramy Serii F otwierają się z dużą prędkością i są zdolne podołać ekstremalnym obciążeniom. Chronią przed hałasem i przeciągami, oszczędzają cenną energię, oferują wspaniałe charakterystyki izolacji akustycznej i cieplnej. Szybkobieżne bramy harmonijkowe marki EFAFLEX używane są przeważnie jako bramy zewnętrzne i bardzo często są jednym z komponentów nowoczesnej architektury przemysłowej. Dzięki możliwości indywidualnego dostosowania wyglądu bramy, Twoja szybkobieżna brama harmonijkowa może być zaadaptowana perfekcyjnie do dowolnej fasady. 03

4 EFA-SFT Brama harmonijkowa do zastosowań zewnętrznych i wewnętrznych. Najważniejsze zalety bramy EFA-SFT : Brama o wysokich osiągach i małych kosztach utrzymania EFA-SFT perfekcyjnie łączy funkcjonalność z estetyką. Opatentowana konstrukcja modułowa wpływa na redukcję kosztów napraw i przeglądów do niezbędnego minimum. Żadne szyny prowadzące nie są wymagane. Wszystkie szczególnie duże bramy wyposażyliśmy w specjalne blokady, które stabilizują zamknięte skrzydła w części środkowej. Maksymalne prędkości otwierania do 2,5 m / s Normatywne obciążenie do cykli / rok Odporność na wiatr w klasie 4 Szeroki pakiet wyposażenia dodatkowego Z zewnątrz wszystko wygląda jak fasada W kwestii wyposażenia dodatkowego, bramy EFA-SFT są najbardziej elastyczne ze wszystkich szybkobieżnych bram EFAFLEX. Oferujemy mnóstwo opcji służących optymalnej adaptacji bram do dowolnej fasady budynku, nie wykluczając podziału asymetrycznego, belek i wypełnień blatu. Powierzchnia blatu bramy może być anodowana na dowolny kolor z tabeli kolorów lub powlekana proszkowo w dowolnym kolorze z palety RAL według potrzeb klienta. Perfekcyjna adaptacja do rozmaitych architektur: EFA-SFT. 04

5 Nigdy więcej przestojów: brama EFA-SFT w użyciu Nawet przy szerokości i wysokości kilku metrów brama EFA-SFT może otwierać się z prędkością do 2,5 m/s. Te korzystnie wysokie prędkości zapewniają płynność procesów logistycznych wewnątrz budynków. Natomiast w zewnętrznych otworach, zwłaszcza bardzo dużych, nasze bramy EFA-SFT wydatnie pomagają oszczędzać cenną energię. Wartości wewnętrzne także się liczą Brama EFA-SFT jest wykonana z aluminium i stali kombinacji materiałów w celu osiągnięcia najwyższych standardów. Ościeżnice i obudowy bramy EFA-SFT podlegające obciążeniom wykonano z ocynkowanych arkuszy stali. Blat bramy zawiera anodowane, nie korodujące aluminium wypełnione jednościennym szkłem akrylowym, które zapewnia mnóstwo światła dziennego w budynkach. Opcjonalne, podwójne wypełnienie gwarantuje wspaniałą izolację cieplną Twojej szybkobieżnej bramy harmonijkowej. Szybko, szybciej, EFAFLEX: z innowacyjną technologią, EFA-SFT zna cząco przyspieszają logistykę w Twojej firmie. 05

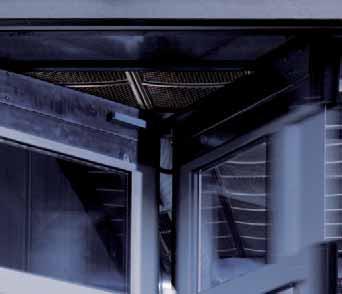

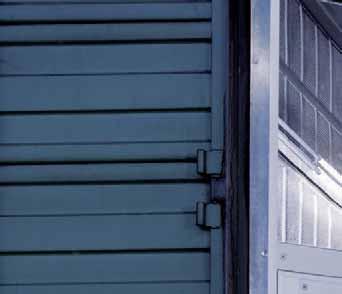

6 EFA-SFT Pewność i solidność szybkobieżnych bram harmonijkowych Wyposażyliśmy nasze bramy Serii F w mocny napęd pneumatyczny (w standardzie). Ten wytrzymały rodzaj napędu, który sprawdził się niezliczoną ilość razy w przeszłości, obecnie został rozwinięty do perfekcji. Może z powodzeniem wykonać milion cykli. Jeśli nie życzysz sobie używać skompresowanego powietrza, możemy dostarczyć napęd elektromechaniczny do bramy harmonijkowej. Uniwersalna technologia łączenia EFAFLEX Skrzydła szybkobieżnej bramy harmonijkowej są połączone za pomocą uniwersalnego systemu przegubów. Sposób mocowania skrzydeł zapewnia optymalne rozłożenie sił, dzięki temu nie są one narażone na obciążenia w żadnym momencie pracy. Rozwiązanie to gwarantuje bezawaryjne działanie przez lata, przy minimalnych kosztach obsługi i przeglądów. Ryglowanie za pomocą przycisku Brama EFA-SFT może być wyposażona w komfortowe zdalnie sterowane ryglowanie. Funkcja ta może być uruchamiana na skrzynce sterowniczej lub za pomocą zewnętrznego wyłącznika kluczykowego. Jeśli zajdzie taka potrzeba, brama może być ręcznie odblokowana za pomocą dźwigni od strony wewnętrznej. 06

7 Dane techniczne: Seria F EFA-SFT Zastosowanie Brama wewnętrzna Brama końcowa L S ÜS Maks. obciążenie wiatrem* według DIN EN i w klasach Siły robocze / bezpieczne otwieranie według DIN EN spełnione spełnione spełnione Odporność na przenikanie wody* według DIN EN w klasach Przepuszczalność powietrza* według DIN EN w klasach Bezpośrednia izolacja od dźwięków powietrznych R W * w db według DIN EN Maks. wartość U* w W / m 2 K według DIN EN ,88 4,66 4,11 Wielkość bramy (w mm) Szerokość B (maks.) Wysokość H (maks.) Maksymalna prędkość płaszcza bramy w m / s 2,5 2,0 1,5 średnia prędkość (w przybliżeniu) Otwieranie w m / s 2,0 1,8 1,0 Zamykanie w m / s 1,0 1,0 0,6 Konstrukcja stalowa ramy Stalowa blacha ocynkowana Stal szlachetna powlekana proszkowo według RAL Płaszcz bramy Moduły blatu bramy z aluminium anodowanego E6 / EV1 Okno przezierne jednościenne / dwuścienne / / / Nieprzezroczyste wypełnienie jednościenne / dwuścienne / / / Zachowanie w przypadku pożaru Klasa materiałów budowlanych DIN 4102 B2 B2 B2 Przewidywana ilość cykli zmiany obciążenia w ciągu roku Napęd Silnik elektryczny z przetwornicą częstotliwości Pneumatyczny ze sterowaniem elektrycznym Sterowanie EFA-CON Przetwornica częstotliwości MCP2 z technologią magistralną Przełącznik główny i klawiatura membranowa Prąd zasilania 230 V / 50 Hz 400 V / 50 Hz Włącznik zabezpieczenia przewodów 16 A (K) 16 A (K) 16 A (K) Przyłącze sprężonego powietrza (1 / 2 ) 6 bar 6 bar 6 bar Blokada ręczna Samoczynne otwieranie Ręczne uruchamianie Urządzenia zabezpieczające Listwa kontaktowa Fotokomórki Nadzór pola przejazdu (EFA-AIS) Zewnętrzne fotokomórki System bezpieczeństwa z nadajnikiem impulsu EFA-SCAN Ościeżnica / odbój / / / Możliwość przyłączenia wszystkich dostępnych nadajników Nadajnik impulsów impulsów Standard; Płatna opcja; brak możliwości dostawy; *W zależności od płaszcza, prowadzenie blatu i wielkości bramy. Zastrzega się możliwość zmian technicznych! 07

8 EFAFLEX Polska Sp. z o.o. ul. Krótka 27A Częstochowa Telefon Faks info@efaflex.pl EFAFLEX Tor- und Sicherheitssysteme GmbH & Co. KG Fliederstraße 14 D Bruckberg Telefon Faks info@efaflex.com Technologiczna przewaga. Konstrukcyjne nowatorstwo. EFAFLEX jest zarejestrowaną i prawnie chronioną marką. Zastrzegamy prawo do zmian technicznych. Niektóre zdjęcia zawierają wyposażenie dodatkowe. Całkowity projekt: Firma EFAFLEX od ponad 40 lat projektuje niezawodne i trwałe bramy szybkobieżne. Dzięki stosowaniu innowacyjnych technologii oraz kompleksowych rozwiązań, EFAFLEX nieustannie wyznacza nowe trendy na rynku międzynarodowym. Innowacyjność, najwyższa jakość i maksymalne bezpieczeństwo są znakiem rozpoznawczym marki EFAFLEX, a zespół ponad pracowników gwarantuje kompetentne doradztwo i doskonałą obsługę na całym świecie. EFAFLEX jest zawsze blisko Ciebie.
