Skrócony opis instalacji: Możliwości instalacji: SYSTEM nr 3 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody

Transkrypt

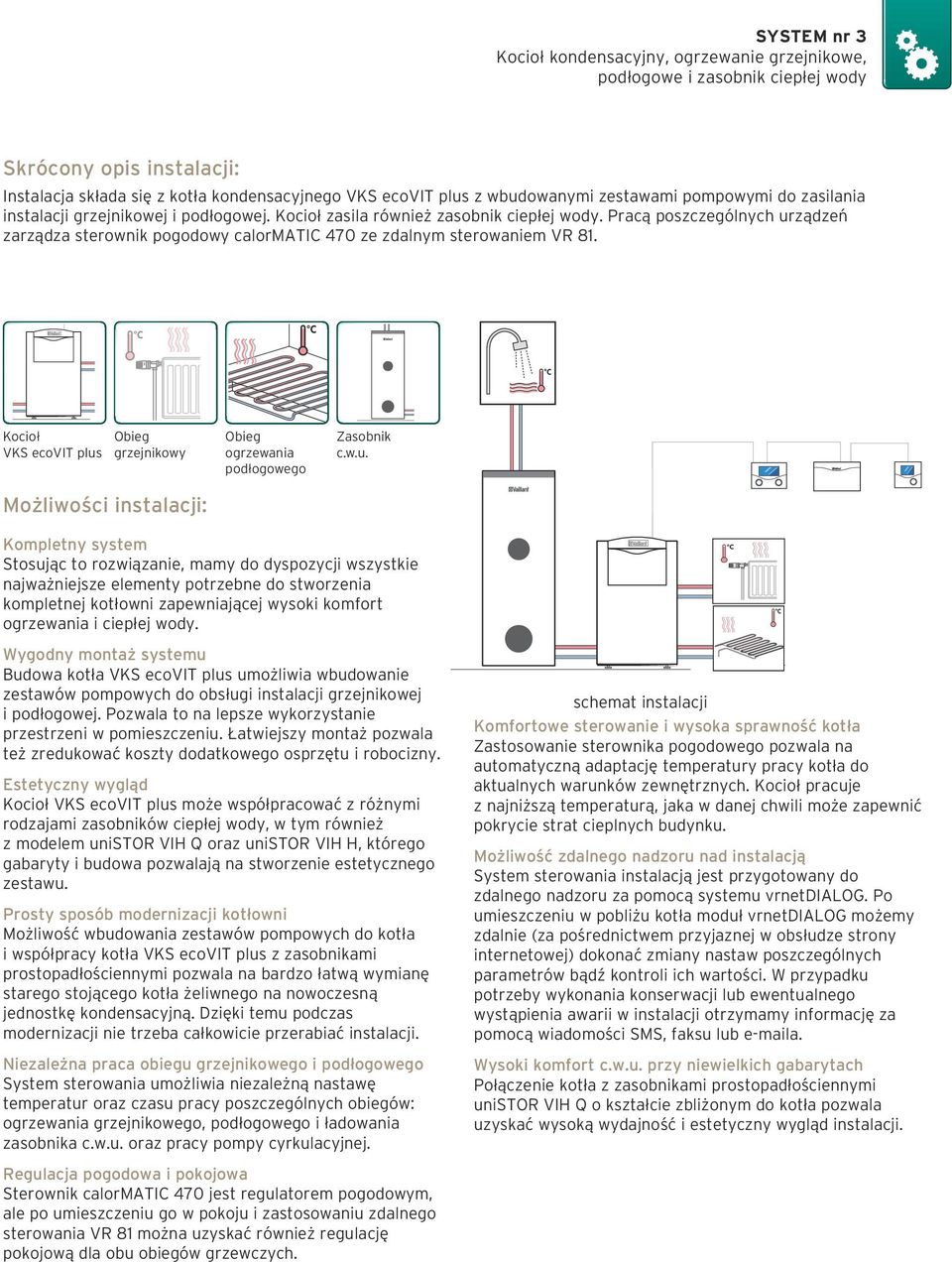

1 Skrócony opis instalacji: Instalacja składa się z kotła kondensacyjnego VKS ecovit plus z wbudowanymi zestawami pompowymi do zasilania instalacji grzejnikowej i podłogowej. Kocioł zasila również zasobnik ciepłej wody. Pracą poszczególnych urządzeń zarządza sterownik pogodowy calormatic 470 ze zdalnym sterowaniem VR 8. Kocioł VKS ecovit plus Obieg grzejnikowy Możliwości instalacji: Obieg ogrzewania podłogowego Zasobnik c.w.u. Kompletny system Stosując to rozwiązanie, mamy do dyspozycji wszystkie najważniejsze elementy potrzebne do stworzenia kompletnej kotłowni zapewniającej wysoki komfort ogrzewania i ciepłej wody. Wygodny montaż systemu Budowa kotła VKS ecovit plus umożliwia wbudowanie zestawów pompowych do obsługi instalacji grzejnikowej i podłogowej. Pozwala to na lepsze wykorzystanie przestrzeni w pomieszczeniu. Łatwiejszy montaż pozwala też zredukować koszty dodatkowego osprzętu i robocizny. Estetyczny wygląd Kocioł VKS ecovit plus może współpracować z różnymi rodzajami zasobników ciepłej wody, w tym również z modelem unistor VIH Q oraz unistor VIH H, którego gabaryty i budowa pozwalają na stworzenie estetycznego zestawu. Prosty sposób modernizacji kotłowni Możliwość wbudowania zestawów pompowych do kotła i współpracy kotła VKS ecovit plus z zasobnikami prostopadłościennymi pozwala na bardzo łatwą wymianę starego stojącego kotła żeliwnego na nowoczesną jednostkę kondensacyjną. Dzięki temu podczas modernizacji nie trzeba całkowicie przerabiać instalacji. Niezależna praca obiegu grzejnikowego i podłogowego System sterowania umożliwia niezależną nastawę temperatur oraz czasu pracy poszczególnych obiegów: ogrzewania grzejnikowego, podłogowego i ładowania zasobnika c.w.u. oraz pracy pompy cyrkulacyjnej. schemat instalacji Komfortowe sterowanie i wysoka sprawność kotła Zastosowanie sterownika pogodowego pozwala na automatyczną adaptację temperatury pracy kotła do aktualnych warunków zewnętrznych. Kocioł pracuje z najniższą temperaturą, jaka w danej chwili może zapewnić pokrycie strat cieplnych budynku. Możliwość zdalnego nadzoru nad instalacją System sterowania instalacją jest przygotowany do zdalnego nadzoru za pomocą systemu vrnetdialog. Po umieszczeniu w pobliżu kotła moduł vrnetdialog możemy zdalnie (za pośrednictwem przyjaznej w obsłudze strony internetowej) dokonać zmiany nastaw poszczególnych parametrów bądź kontroli ich wartości. W przypadku potrzeby wykonania konserwacji lub ewentualnego wystąpienia awarii w instalacji otrzymamy informację za pomocą wiadomości SMS, faksu lub a. Wysoki komfort c.w.u. przy niewielkich gabarytach Połączenie kotła z zasobnikami prostopadłościennymi unistor VIH Q o kształcie zbliżonym do kotła pozwala uzyskać wysoką wydajność i estetyczny wygląd instalacji. Regulacja pogodowa i pokojowa Sterownik calormatic 470 jest regulatorem pogodowym, ale po umieszczeniu go w pokoju i zastosowaniu zdalnego sterowania VR 8 można uzyskać również regulację pokojową dla obu obiegów grzewczych.

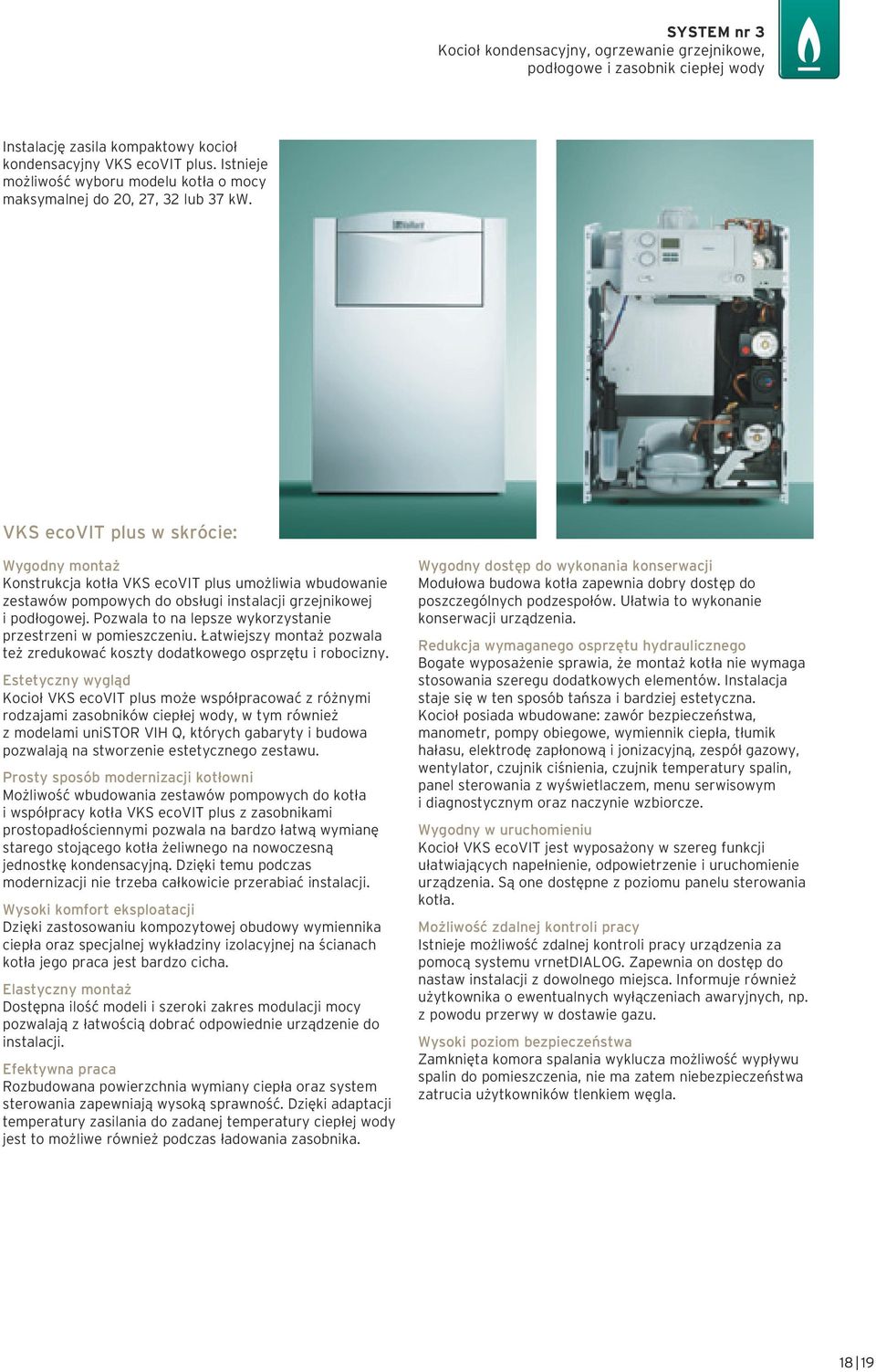

2 Instalację zasila kompaktowy kocioł kondensacyjny VKS ecovit plus. Istnieje możliwość wyboru modelu kotła o mocy maksymalnej do 20, 27, 32 lub 37 kw. VKS ecovit plus w skrócie: Wygodny montaż Konstrukcja kotła VKS ecovit plus umożliwia wbudowanie zestawów pompowych do obsługi instalacji grzejnikowej i podłogowej. Pozwala to na lepsze wykorzystanie przestrzeni w pomieszczeniu. Łatwiejszy montaż pozwala też zredukować koszty dodatkowego osprzętu i robocizny. Estetyczny wygląd Kocioł VKS ecovit plus może współpracować z różnymi rodzajami zasobników ciepłej wody, w tym również z modelami unistor VIH Q, których gabaryty i budowa pozwalają na stworzenie estetycznego zestawu. Prosty sposób modernizacji kotłowni Możliwość wbudowania zestawów pompowych do kotła i współpracy kotła VKS ecovit plus z zasobnikami prostopadłościennymi pozwala na bardzo łatwą wymianę starego stojącego kotła żeliwnego na nowoczesną jednostkę kondensacyjną. Dzięki temu podczas modernizacji nie trzeba całkowicie przerabiać instalacji. Wysoki komfort eksploatacji Dzięki zastosowaniu kompozytowej obudowy wymiennika ciepła oraz specjalnej wykładziny izolacyjnej na ścianach kotła jego praca jest bardzo cicha. Elastyczny montaż Dostępna ilość modeli i szeroki zakres modulacji mocy pozwalają z łatwością dobrać odpowiednie urządzenie do instalacji. Efektywna praca Rozbudowana powierzchnia wymiany ciepła oraz system sterowania zapewniają wysoką sprawność. Dzięki adaptacji temperatury zasilania do zadanej temperatury ciepłej wody jest to możliwe również podczas ładowania zasobnika. Wygodny dostęp do wykonania konserwacji Modułowa budowa kotła zapewnia dobry dostęp do poszczególnych podzespołów. Ułatwia to wykonanie konserwacji urządzenia. Redukcja wymaganego osprzętu hydraulicznego Bogate wyposażenie sprawia, że montaż kotła nie wymaga stosowania szeregu dodatkowych elementów. Instalacja staje się w ten sposób tańsza i bardziej estetyczna. Kocioł posiada wbudowane: zawór bezpieczeństwa, manometr, pompy obiegowe, wymiennik ciepła, tłumik hałasu, elektrodę zapłonową i jonizacyjną, zespół gazowy, wentylator, czujnik ciśnienia, czujnik temperatury spalin, panel sterowania z wyświetlaczem, menu serwisowym i diagnostycznym oraz naczynie wzbiorcze. Wygodny w uruchomieniu Kocioł VKS ecovit jest wyposażony w szereg funkcji ułatwiających napełnienie, odpowietrzenie i uruchomienie urządzenia. Są one dostępne z poziomu panelu sterowania kotła. Możliwość zdalnej kontroli pracy Istnieje możliwość zdalnej kontroli pracy urządzenia za pomocą systemu vrnetdialog. Zapewnia on dostęp do nastaw instalacji z dowolnego miejsca. Informuje również użytkownika o ewentualnych wyłączeniach awaryjnych, np. z powodu przerwy w dostawie gazu. Wysoki poziom bezpieczeństwa Zamknięta komora spalania wyklucza możliwość wypływu spalin do pomieszczenia, nie ma zatem niebezpieczeństwa zatrucia użytkowników tlenkiem węgla. 8 9

3 Ciepła woda użytkowa w wybranych godzinach jest przygotowywana i magazynowana w pojemnościowym podgrzewaczu wody z serii unistor VIH Q lub unistor VIH R oraz S. Dostępne pojemności to 5, 50, 200, 300, 400, 500 l. unistor VIH Q lub unistor VIH R oraz S w skrócie: Energooszczędna eksploatacja Dzięki zastosowaniu skutecznej izolacji straty postojowe zasobników są bardzo niskie, wynoszą przykładowo,3,6 kwh/dobę dla pojemności l. To oznacza, że w przypadku braku poboru wody, koszt utrzymania przez całą dobę wysokiej temperatury zasobnika wynosi od około 26 do 32 groszy. Łatwo można sprawdzić skuteczność izolacji: nawet gdy woda wewnątrz jest gorąca, obudowa pozostaje zimna. Wygodny montaż Kompaktowa budowa i niewielkie gabaryty ułatwiają połączenie kotła z zasobnikiem. Dzięki temu uzyskujemy estetyczny wygląd instalacji, a wymagana przestrzeń zabudowy jest zredukowana. Szczególnie połączenie kotła z zasobnikami unistor VIH Q o kształcie i wymiarach zbliżonych do kotła pozwala na uzyskanie estetycznego wyglądu instalacji i lepszego wykorzystania powierzchni kotłowni. Redukcja wymaganego osprzętu Również grupa bezpieczeństwa stosowana do zasobników unistor została wykonana tak, by maksymalnie ułatwić i skrócić montaż instalacji. Posiada ona zintegrowany zawór odcinający, zwrotny i bezpieczeństwa. Jeden element zastępuje trzy, co również skraca czas montażu. Wysoki komfort i wygodna konserwacja Dla uzyskania wysokiego komfortu każdy zasobnik jest wyposażony w dodatkowy króciec umożliwiający podłączenie cyrkulacji ciepłej wody. Uproszczenie czynności konserwacyjnych (na przykład wymiany anody magnezowej) zapewnia zastosowanie króćca spustowego z wbudowanym zaworem. Dodatkowo w modelach unistor VIH Q zastosowano diodę sygnalizującą stan anody magnezowej. Wysoka wytrzymałość Ciśnienie robocze zasobnika wynosi 0 barów, co zapewnia niezawodną eksploatację nawet w przypadku okresowych skoków ciśnienia w instalacji. Wieloletnią ochronę przed korozją gwarantuje natomiast pokrycie zbiornika emalią ceramiczną oraz zastosowanie anody magnezowej. Prosta obsługa Dzięki cyfrowej komunikacji w całym układzie sterowania temperaturę zasobnika możemy w każdej chwili odczytać na wyświetlaczu kotła lub sterownika calormatic 470.

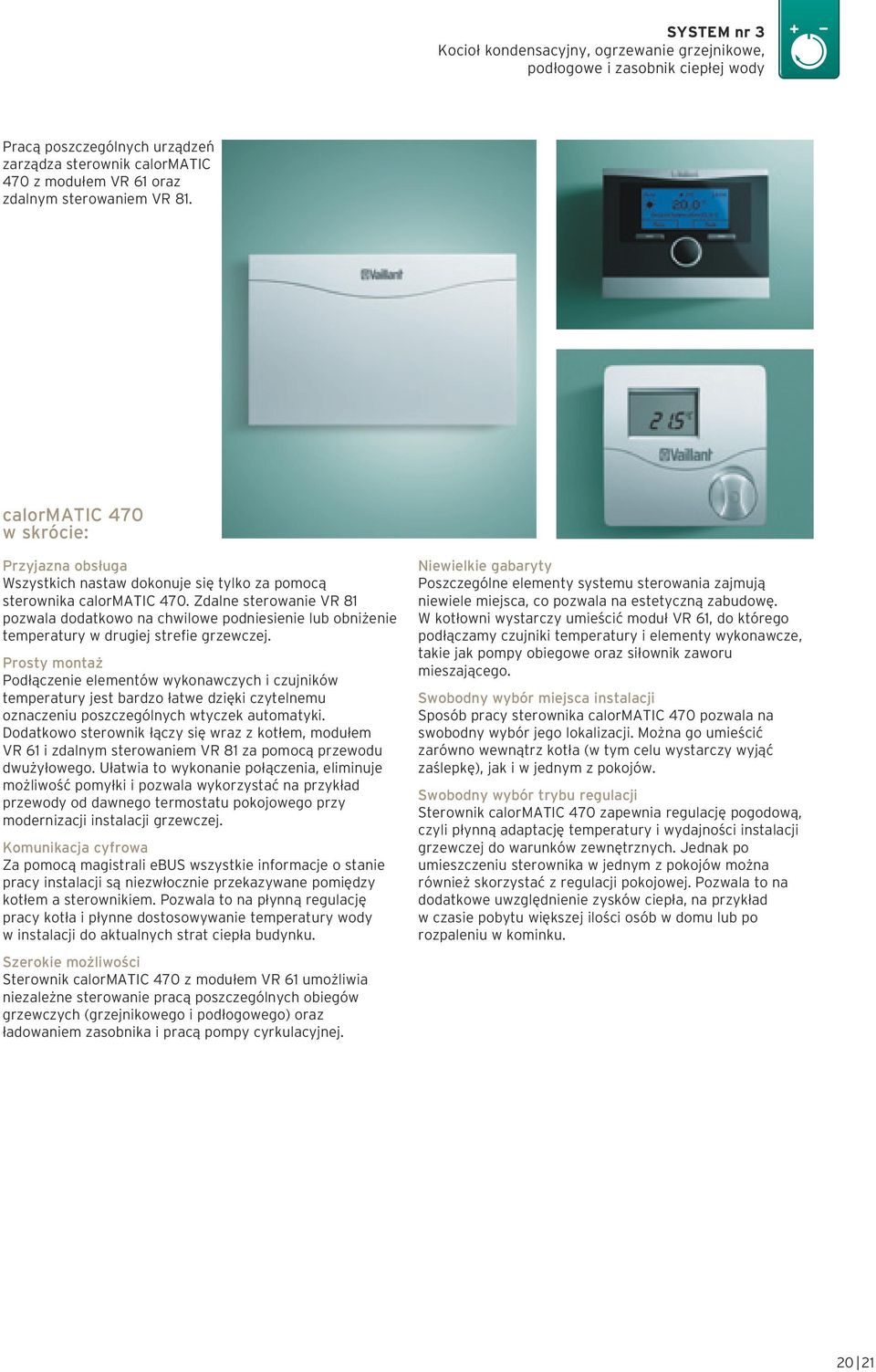

4 Pracą poszczególnych urządzeń zarządza sterownik calormatic 470 z modułem VR 6 oraz zdalnym sterowaniem VR 8. calormatic 470 w skrócie: Przyjazna obsługa Wszystkich nastaw dokonuje się tylko za pomocą sterownika calormatic 470. Zdalne sterowanie VR 8 pozwala dodatkowo na chwilowe podniesienie lub obniżenie temperatury w drugiej strefie grzewczej. Prosty montaż Podłączenie elementów wykonawczych i czujników temperatury jest bardzo łatwe dzięki czytelnemu oznaczeniu poszczególnych wtyczek automatyki. Dodatkowo sterownik łączy się wraz z kotłem, modułem VR 6 i zdalnym sterowaniem VR 8 za pomocą przewodu dwużyłowego. Ułatwia to wykonanie połączenia, eliminuje możliwość pomyłki i pozwala wykorzystać na przykład przewody od dawnego termostatu pokojowego przy modernizacji instalacji grzewczej. Komunikacja cyfrowa Za pomocą magistrali ebus wszystkie informacje o stanie pracy instalacji są niezwłocznie przekazywane pomiędzy kotłem a sterownikiem. Pozwala to na płynną regulację pracy kotła i płynne dostosowywanie temperatury wody w instalacji do aktualnych strat ciepła budynku. Szerokie możliwości Sterownik calormatic 470 z modułem VR 6 umożliwia niezależne sterowanie pracą poszczególnych obiegów grzewczych (grzejnikowego i podłogowego) oraz ładowaniem zasobnika i pracą pompy cyrkulacyjnej. Niewielkie gabaryty Poszczególne elementy systemu sterowania zajmują niewiele miejsca, co pozwala na estetyczną zabudowę. W kotłowni wystarczy umieścić moduł VR 6, do którego podłączamy czujniki temperatury i elementy wykonawcze, takie jak pompy obiegowe oraz siłownik zaworu mieszającego. Swobodny wybór miejsca instalacji Sposób pracy sterownika calormatic 470 pozwala na swobodny wybór jego lokalizacji. Można go umieścić zarówno wewnątrz kotła (w tym celu wystarczy wyjąć zaślepkę), jak i w jednym z pokojów. Swobodny wybór trybu regulacji Sterownik calormatic 470 zapewnia regulację pogodową, czyli płynną adaptację temperatury i wydajności instalacji grzewczej do warunków zewnętrznych. Jednak po umieszczeniu sterownika w jednym z pokojów można również skorzystać z regulacji pokojowej. Pozwala to na dodatkowe uwzględnienie zysków ciepła, na przykład w czasie pobytu większej ilości osób w domu lub po rozpaleniu w kominku. 20 2

5 Osprzęt hydrauliczny Instalacja jest podzielona na dwie części: grzejnikową i podłogową. Zestawy pompowe umieszcza się wewnątrz obudowy kotła. Kocioł posiada już wbudowane sprzęgło hydrauliczne i pompę pierwszego obiegu, a wewnątrz obudowy można umieścić jeszcze dwie grupy pompowe. Osprzęt hydrauliczny w skrócie: Przyjazny montaż Kompaktowe wymiary grup pompowych i odpowiednia organizacja przestrzeni w kotle pozwalają na bardzo łatwą rozbudowę instalacji nawet do trzech obiegów grzewczych i zasobnika ciepłej wody. Estetyczny wygląd i prosta obsługa Umieszczenie grup pompowych wewnątrz kotła nadaje instalacji estetyczny wygląd. Obsługa poszczególnych obiegów grzewczych jest bardzo prosta i dokonuje się jej za pomocą jednego sterownika calormatic 470 oraz zdalnego sterowania VR 8.

6 Przykładowy schemat instalacji: Legenda (oznaczenia styków automatyki): HK-P HK2-P HK2 VF2 ZP/LP pompa pierwszego obiegu grzewczego pompa drugiego obiegu grzewczego siłownik zaworu mieszającego czujnik temperatury zasilania drugiego obiegu grzewczego pompa cyrkulacyjna c.w.u

7 Przykładowa kompletacja instalacji: Nr katalogowy Opis Zalecana ilość Kocioł Kocioł kondensacyjny Kocioł kondensacyjny VKS 96 ecovit plus Zasobnik c.w.u. i osprzęt Zasobnik c.w.u unistor VIH R 20 zasobnik c.w.u. o pojemności 5 l Gruba bezpieczeństwa Grupa bezpieczeństwa zasobnika Czujnik temperatury c.w.u Czujnik temperatury zasobnika Sterowanie Sterownik calormatic 470 sterownik pogodowy Moduł do podłączenia drugiego obiegu grzewczego VR 6/3 Zdalne sterowanie VR 8/2 Termostat przylgowy Termostat przylgowy Osprzęt hydrauliczny Zestaw pompowy do instalacji grzejnikowej Zestaw pompowy do instalacji podłogowej Grupa pompowa dla instalacji grzejnikowej Zestaw pompowy do instalacji podłogowej z zaworem mieszającym
