1 Poradnik Instalatora Dlaczego Vaillant? Bo cenisz sobie jakość i komfort pracy. Edycja 203 Ponieważ wybiega w przyszłość.

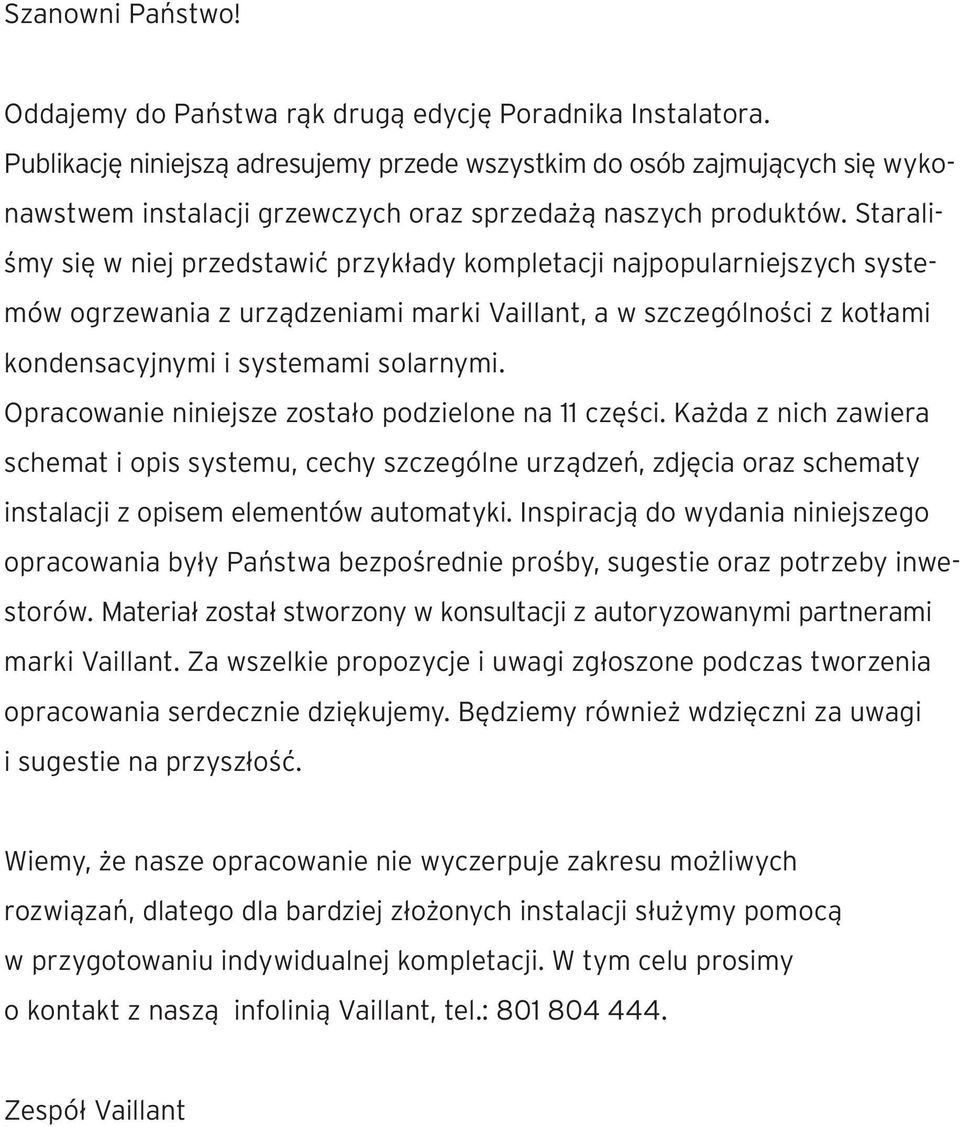

2 Szanowni Państwo! Oddajemy do Państwa rąk drugą edycję Poradnika Instalatora. Publikację niniejszą adresujemy przede wszystkim do osób zajmujących się wykonawstwem instalacji grzewczych oraz sprzedażą naszych produktów. Staraliśmy się w niej przedstawić przykłady kompletacji najpopularniejszych systemów ogrzewania z urządzeniami marki Vaillant, a w szczególności z kotłami kondensacyjnymi i systemami solarnymi. Opracowanie niniejsze zostało podzielone na części. Każda z nich zawiera schemat i opis systemu, cechy szczególne urządzeń, zdjęcia oraz schematy instalacji z opisem elementów automatyki. Inspiracją do wydania niniejszego opracowania były Państwa bezpośrednie prośby, sugestie oraz potrzeby inwestorów. Materiał został stworzony w konsultacji z autoryzowanymi partnerami marki Vaillant. Za wszelkie propozycje i uwagi zgłoszone podczas tworzenia opracowania serdecznie dziękujemy. Będziemy również wdzięczni za uwagi i sugestie na przyszłość. Wiemy, że nasze opracowanie nie wyczerpuje zakresu możliwych rozwiązań, dlatego dla bardziej złożonych instalacji służymy pomocą w przygotowaniu indywidualnej kompletacji. W tym celu prosimy o kontakt z naszą infolinią Vaillant, tel.: Zespół Vaillant

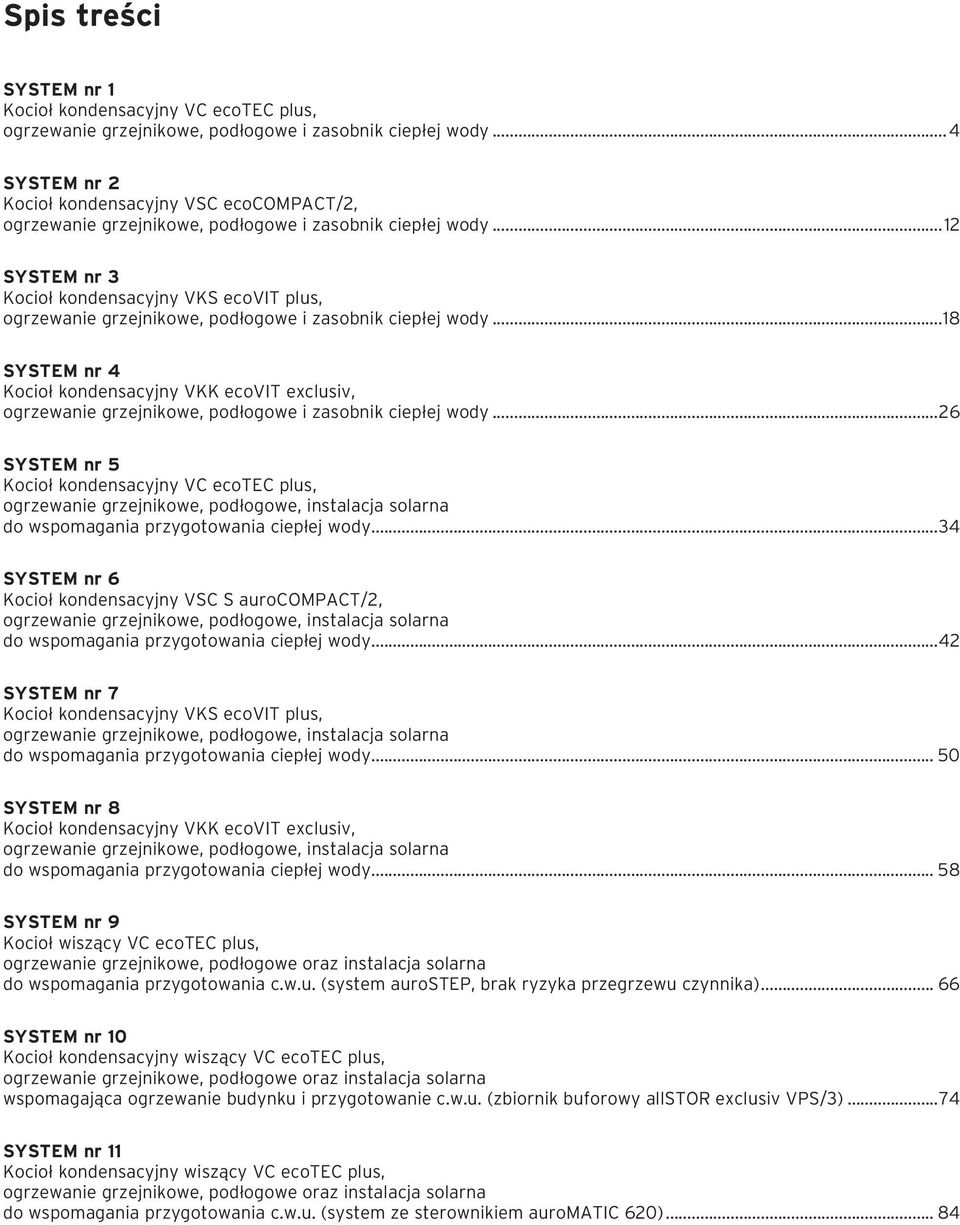

3 Spis treści SYSTEM nr Kocioł kondensacyjny VC ecotec plus, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody 4 SYSTEM nr 2 Kocioł kondensacyjny VSC ecocompact/2, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody 2 SYSTEM nr 3 Kocioł kondensacyjny VKS ecovit plus, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody 8 SYSTEM nr 4 Kocioł kondensacyjny VKK ecovit exclusiv, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody 26 SYSTEM nr 5 Kocioł kondensacyjny VC ecotec plus, ogrzewanie grzejnikowe, podłogowe, instalacja solarna do wspomagania przygotowania ciepłej wody 34 SYSTEM nr 6 Kocioł kondensacyjny VSC S aurocompact/2, ogrzewanie grzejnikowe, podłogowe, instalacja solarna do wspomagania przygotowania ciepłej wody 42 SYSTEM nr 7 Kocioł kondensacyjny VKS ecovit plus, ogrzewanie grzejnikowe, podłogowe, instalacja solarna do wspomagania przygotowania ciepłej wody 50 SYSTEM nr 8 Kocioł kondensacyjny VKK ecovit exclusiv, ogrzewanie grzejnikowe, podłogowe, instalacja solarna do wspomagania przygotowania ciepłej wody 58 SYSTEM nr 9 Kocioł wiszący VC ecotec plus, ogrzewanie grzejnikowe, podłogowe oraz instalacja solarna do wspomagania przygotowania c.w.u. (system aurostep, brak ryzyka przegrzewu czynnika) 66 SYSTEM nr 0 Kocioł kondensacyjny wiszący VC ecotec plus, ogrzewanie grzejnikowe, podłogowe oraz instalacja solarna wspomagająca ogrzewanie budynku i przygotowanie c.w.u. (zbiornik buforowy allstor exclusiv VPS/3) 74 SYSTEM nr Kocioł kondensacyjny wiszący VC ecotec plus, ogrzewanie grzejnikowe, podłogowe oraz instalacja solarna do wspomagania przygotowania c.w.u. (system ze sterownikiem auromatic 620) 84

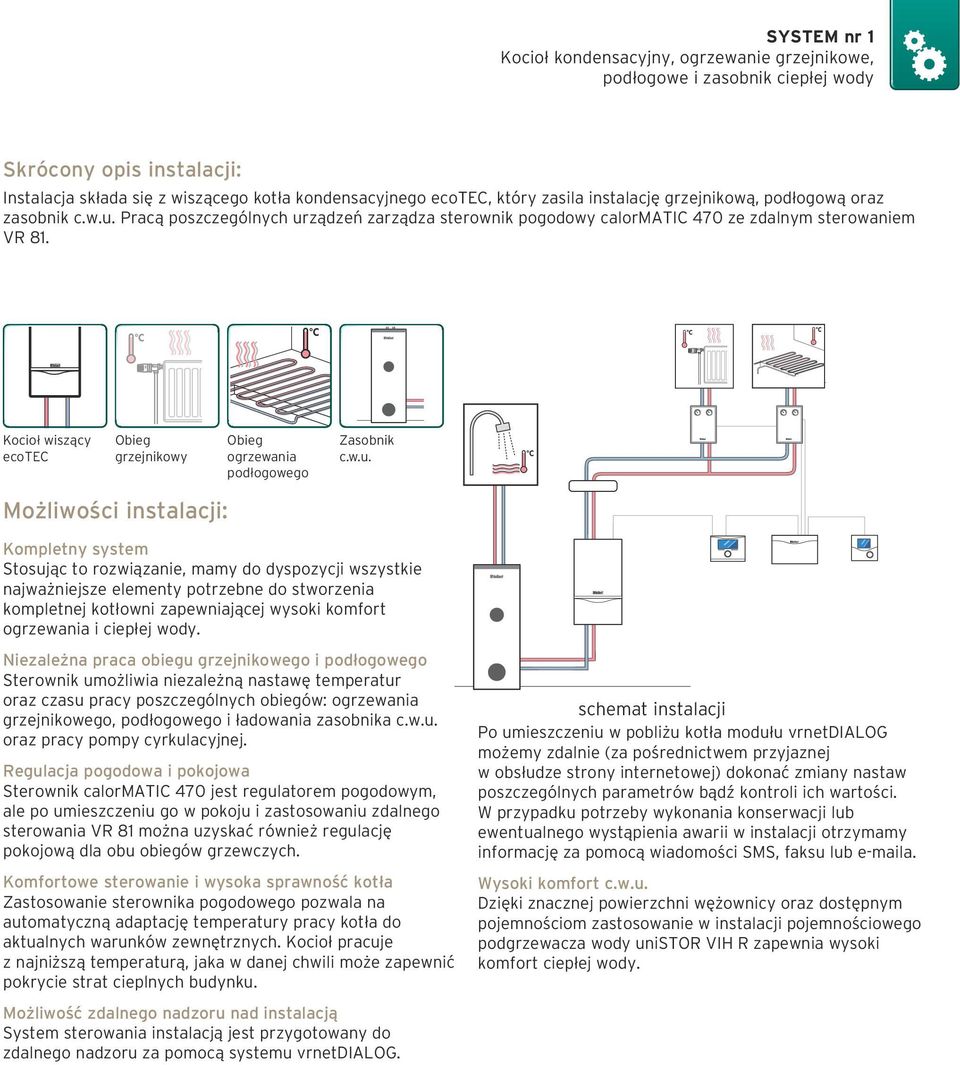

4 SYSTEM nr Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Skrócony opis instalacji: Instalacja składa się z wiszącego kotła kondensacyjnego ecotec, który zasila instalację grzejnikową, podłogową oraz zasobnik c.w.u. Pracą poszczególnych urządzeń zarządza sterownik pogodowy calormatic 470 ze zdalnym sterowaniem VR 8. Kocioł wiszący ecotec Obieg grzejnikowy Obieg ogrzewania podłogowego Zasobnik c.w.u. Możliwości instalacji: Kompletny system Stosując to rozwiązanie, mamy do dyspozycji wszystkie najważniejsze elementy potrzebne do stworzenia kompletnej kotłowni zapewniającej wysoki komfort ogrzewania i ciepłej wody. Niezależna praca obiegu grzejnikowego i podłogowego Sterownik umożliwia niezależną nastawę temperatur oraz czasu pracy poszczególnych obiegów: ogrzewania grzejnikowego, podłogowego i ładowania zasobnika c.w.u. oraz pracy pompy cyrkulacyjnej. Regulacja pogodowa i pokojowa Sterownik calormatic 470 jest regulatorem pogodowym, ale po umieszczeniu go w pokoju i zastosowaniu zdalnego sterowania VR 8 można uzyskać również regulację pokojową dla obu obiegów grzewczych. Komfortowe sterowanie i wysoka sprawność kotła Zastosowanie sterownika pogodowego pozwala na automatyczną adaptację temperatury pracy kotła do aktualnych warunków zewnętrznych. Kocioł pracuje z najniższą temperaturą, jaka w danej chwili może zapewnić pokrycie strat cieplnych budynku. Możliwość zdalnego nadzoru nad instalacją System sterowania instalacją jest przygotowany do zdalnego nadzoru za pomocą systemu vrnetdialog. schemat instalacji Po umieszczeniu w pobliżu kotła modułu vrnetdialog możemy zdalnie (za pośrednictwem przyjaznej w obsłudze strony internetowej) dokonać zmiany nastaw poszczególnych parametrów bądź kontroli ich wartości. W przypadku potrzeby wykonania konserwacji lub ewentualnego wystąpienia awarii w instalacji otrzymamy informację za pomocą wiadomości SMS, faksu lub a. Wysoki komfort c.w.u. Dzięki znacznej powierzchni wężownicy oraz dostępnym pojemnościom zastosowanie w instalacji pojemnościowego podgrzewacza wody unistor VIH R zapewnia wysoki komfort ciepłej wody.

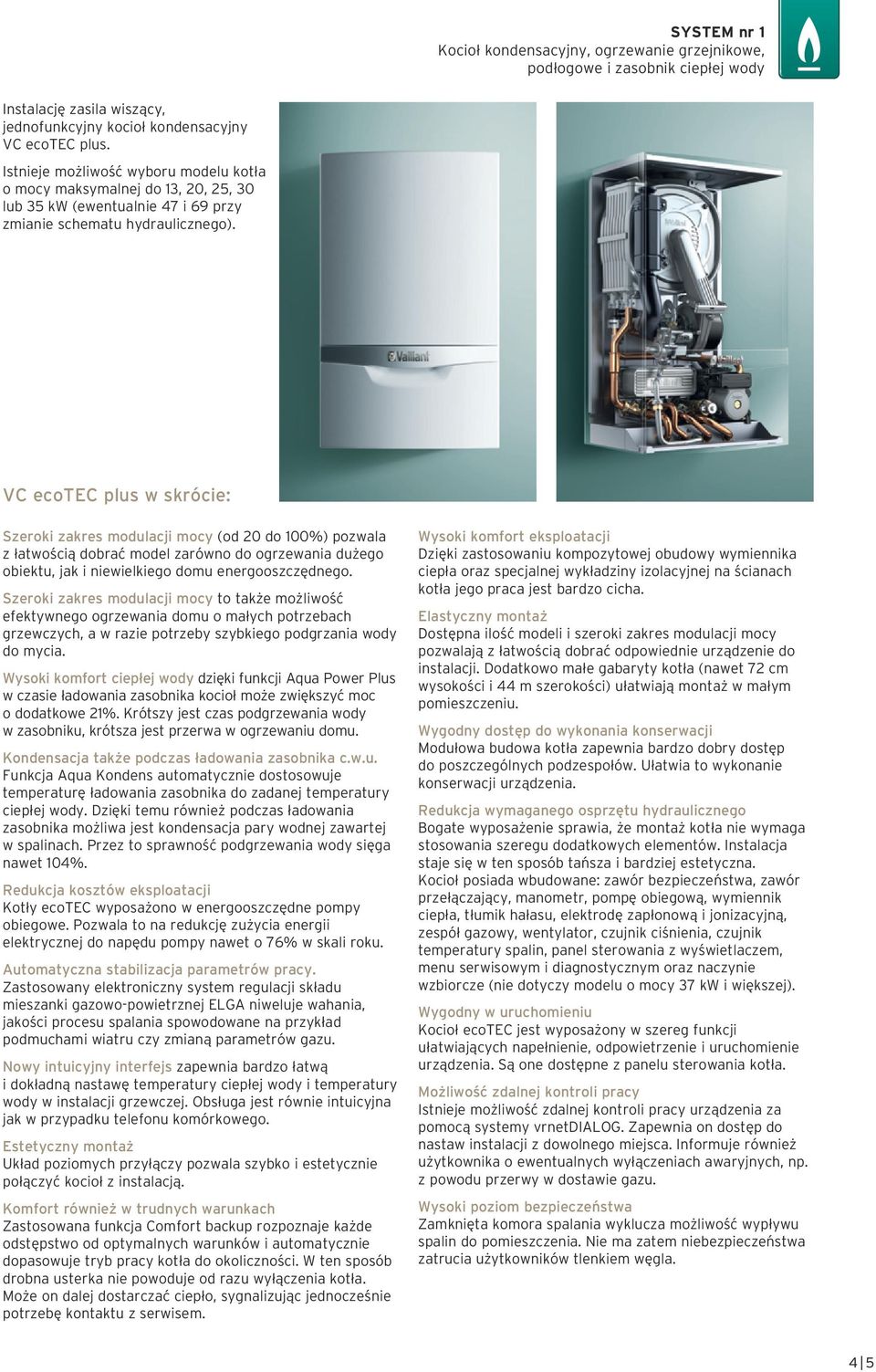

5 SYSTEM nr Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Instalację zasila wiszący, jednofunkcyjny kocioł kondensacyjny VC ecotec plus. Istnieje możliwość wyboru modelu kotła o mocy maksymalnej do 3, 20, 25, 30 lub 35 kw (ewentualnie 47 i 69 przy zmianie schematu hydraulicznego). VC ecotec plus w skrócie: Szeroki zakres modulacji mocy (od 20 do 00%) pozwala z łatwością dobrać model zarówno do ogrzewania dużego obiektu, jak i niewielkiego domu energooszczędnego. Szeroki zakres modulacji mocy to także możliwość efektywnego ogrzewania domu o małych potrzebach grzewczych, a w razie potrzeby szybkiego podgrzania wody do mycia. Wysoki komfort ciepłej wody dzięki funkcji Aqua Power Plus w czasie ładowania zasobnika kocioł może zwiększyć moc o dodatkowe 2%. Krótszy jest czas podgrzewania wody w zasobniku, krótsza jest przerwa w ogrzewaniu domu. Kondensacja także podczas ładowania zasobnika c.w.u. Funkcja Aqua Kondens automatycznie dostosowuje temperaturę ładowania zasobnika do zadanej temperatury ciepłej wody. Dzięki temu również podczas ładowania zasobnika możliwa jest kondensacja pary wodnej zawartej w spalinach. Przez to sprawność podgrzewania wody sięga nawet 04%. Redukcja kosztów eksploatacji Kotły ecotec wyposażono w energooszczędne pompy obiegowe. Pozwala to na redukcję zużycia energii elektrycznej do napędu pompy nawet o 76% w skali roku. Automatyczna stabilizacja parametrów pracy. Zastosowany elektroniczny system regulacji składu mieszanki gazowo-powietrznej ELGA niweluje wahania, jakości procesu spalania spowodowane na przykład podmuchami wiatru czy zmianą parametrów gazu. Nowy intuicyjny interfejs zapewnia bardzo łatwą i dokładną nastawę temperatury ciepłej wody i temperatury wody w instalacji grzewczej. Obsługa jest równie intuicyjna jak w przypadku telefonu komórkowego. Estetyczny montaż Układ poziomych przyłączy pozwala szybko i estetycznie połączyć kocioł z instalacją. Komfort również w trudnych warunkach Zastosowana funkcja Comfort backup rozpoznaje każde odstępstwo od optymalnych warunków i automatycznie dopasowuje tryb pracy kotła do okoliczności. W ten sposób drobna usterka nie powoduje od razu wyłączenia kotła. Może on dalej dostarczać ciepło, sygnalizując jednocześnie potrzebę kontaktu z serwisem. Wysoki komfort eksploatacji Dzięki zastosowaniu kompozytowej obudowy wymiennika ciepła oraz specjalnej wykładziny izolacyjnej na ścianach kotła jego praca jest bardzo cicha. Elastyczny montaż Dostępna ilość modeli i szeroki zakres modulacji mocy pozwalają z łatwością dobrać odpowiednie urządzenie do instalacji. Dodatkowo małe gabaryty kotła (nawet 72 cm wysokości i 44 m szerokości) ułatwiają montaż w małym pomieszczeniu. Wygodny dostęp do wykonania konserwacji Modułowa budowa kotła zapewnia bardzo dobry dostęp do poszczególnych podzespołów. Ułatwia to wykonanie konserwacji urządzenia. Redukcja wymaganego osprzętu hydraulicznego Bogate wyposażenie sprawia, że montaż kotła nie wymaga stosowania szeregu dodatkowych elementów. Instalacja staje się w ten sposób tańsza i bardziej estetyczna. Kocioł posiada wbudowane: zawór bezpieczeństwa, zawór przełączający, manometr, pompę obiegową, wymiennik ciepła, tłumik hałasu, elektrodę zapłonową i jonizacyjną, zespół gazowy, wentylator, czujnik ciśnienia, czujnik temperatury spalin, panel sterowania z wyświetlaczem, menu serwisowym i diagnostycznym oraz naczynie wzbiorcze (nie dotyczy modelu o mocy 37 kw i większej). Wygodny w uruchomieniu Kocioł ecotec jest wyposażony w szereg funkcji ułatwiających napełnienie, odpowietrzenie i uruchomienie urządzenia. Są one dostępne z panelu sterowania kotła. Możliwość zdalnej kontroli pracy Istnieje możliwość zdalnej kontroli pracy urządzenia za pomocą systemy vrnetdialog. Zapewnia on dostęp do nastaw instalacji z dowolnego miejsca. Informuje również użytkownika o ewentualnych wyłączeniach awaryjnych, np. z powodu przerwy w dostawie gazu. Wysoki poziom bezpieczeństwa Zamknięta komora spalania wyklucza możliwość wypływu spalin do pomieszczenia. Nie ma zatem niebezpieczeństwa zatrucia użytkowników tlenkiem węgla. 4 5

6 SYSTEM nr Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Ciepła woda użytkowa w wybranych godzinach jest przygotowywana i magazynowana w pojemnościowym podgrzewaczu wody z serii unistor VIH R. Dostępne pojemności to 5, 50, 200, 300, 400, 500 l (istnieją również modele ładowane warstwowo actostor VIH RL). unistor VIH R w skrócie: Energooszczędna eksploatacja Dzięki zastosowaniu skutecznej izolacji straty postojowe zasobników są bardzo niskie wynoszą przykładowo,3,6 kwh/dobę dla pojemności l. To oznacza, że w przypadku braku poboru wody, koszt utrzymania przez całą dobę wysokiej temperatury zasobnika wynosi od około 26 do 32 groszy. Łatwo można sprawdzić skuteczność izolacji: nawet gdy woda wewnątrz jest gorąca, obudowa pozostaje zimna. Wygodny montaż Kompaktowa budowa i niewielkie gabaryty ułatwiają montaż zasobnika zarówno pod kotłem, jak i obok niego. Dzięki temu uzyskujemy estetyczny wygląd instalacji, a wymagana przestrzeń zabudowy jest zredukowana. Dodatkowo w pakietach kotłów z zasobnikami o pojemności do 50 l dostarczany jest zestaw montażowy, który pozwala na skrócenie czasu instalacji. Redukcja wymaganego osprzętu Również grupa bezpieczeństwa stosowana do zasobników unistor została wykonana tak, by maksymalnie ułatwić i skrócić montaż instalacji. Posiada ona zintegrowany zawór odcinający, zwrotny i bezpieczeństwa. Jeden element zastępuje trzy, co również skraca czas montażu. Wysoki komfort i wygodna konserwacja Dla uzyskania wysokiego komfortu każdy zasobnik jest wyposażony w dodatkowy króciec umożliwiający podłączenie cyrkulacji ciepłej wody. Uproszczenie czynności konserwacyjnych (na przykład wymiana anody magnezowej) zapewnia zastosowanie króćca spustowego z wbudowanym zaworem. Wysoka wytrzymałość Ciśnienie robocze zasobnika wynosi 0 barów, co zapewnia niezawodną eksploatację nawet w przypadku okresowych skoków ciśnienia w instalacji. Wieloletnią ochronę przed korozją gwarantuje natomiast pokrycie zbiornika emalią ceramiczną oraz zastosowanie anody magnezowej. Prosta obsługa Dzięki cyfrowej komunikacji w całym układzie sterowania temperaturę zasobnika możemy w każdej chwili odczytać na wyświetlaczu kotła lub sterownika calormatic 470.

7 SYSTEM nr Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Pracą poszczególnych urządzeń zarządza sterownik calormatic 470 z modułem VR 6 oraz zdalnym sterowaniem VR 8. calormatic 470 w skrócie: Przyjazna obsługa Wszystkich nastaw dokonuje się tylko za pomocą sterownika calormatic 470. Zdalne sterowanie VR 8 pozwala dodatkowo na chwilowe podniesienie lub obniżenie temperatury w drugiej strefie grzewczej. Prosty montaż Podłączenie elementów wykonawczych i czujników temperatury jest bardzo łatwe dzięki czytelnemu oznaczeniu poszczególnych wtyczek automatyki. Dodatkowo sterownik łączy się wraz z kotłem, modułem VR 6 i zdalnym sterowaniem VR 8 za pomocą przewodu dwużyłowego. Ułatwia to wykonanie połączenia, eliminuje możliwość pomyłki i pozwala wykorzystać na przykład przewody od dawnego termostatu pokojowego przy modernizacji instalacji grzewczej. Komunikacja cyfrowa Za pomocą magistrali ebus wszystkie informacje o stanie pracy instalacji są niezwłocznie przekazywane pomiędzy kotłem a sterownikiem. Pozwala to na płynną regulację pracy kotła i płynne dostosowywanie temperatury wody w instalacji do aktualnych strat ciepła budynku. Szerokie możliwości Sterownik calormatic 470 z modułem VR 6 umożliwia niezależne sterowanie pracą poszczególnych obiegów grzewczych (grzejnikowego i podłogowego) oraz ładowaniem zasobnika i pracą pompy cyrkulacyjnej. Niewielkie gabaryty Poszczególne elementy systemu sterowania zajmują niewiele miejsca, co pozwala na estetyczną zabudowę. W kotłowni wystarczy umieścić moduł VR 6, do którego podłączamy czujnik temperatury i elementy wykonawcze, takie jak pompy obiegowe oraz siłownik zaworu mieszającego. Swobodny wybór miejsca instalacji Sposób pracy sterownika calormatic 470 pozwala na swobodny wybór jego lokalizacji. Można go umieścić zarówno wewnątrz kotła (w tym celu wystarczy wyjąć zaślepkę), jak i w jednym z pokojów. Swobodny wybór trybu regulacji Sterownik calormatic 470 zapewnia regulację pogodową, czyli płynną adaptację temperatury i wydajności instalacji grzewczej do warunków zewnętrznych. Jednak po umieszczeniu sterownika w jednym z pokojów można również skorzystać z regulacji pokojowej. Pozwala to na dodatkowe uwzględnienie zysków ciepła, na przykład w czasie pobytu większej ilości osób w domu lub po rozpaleniu w kominku. 6 7

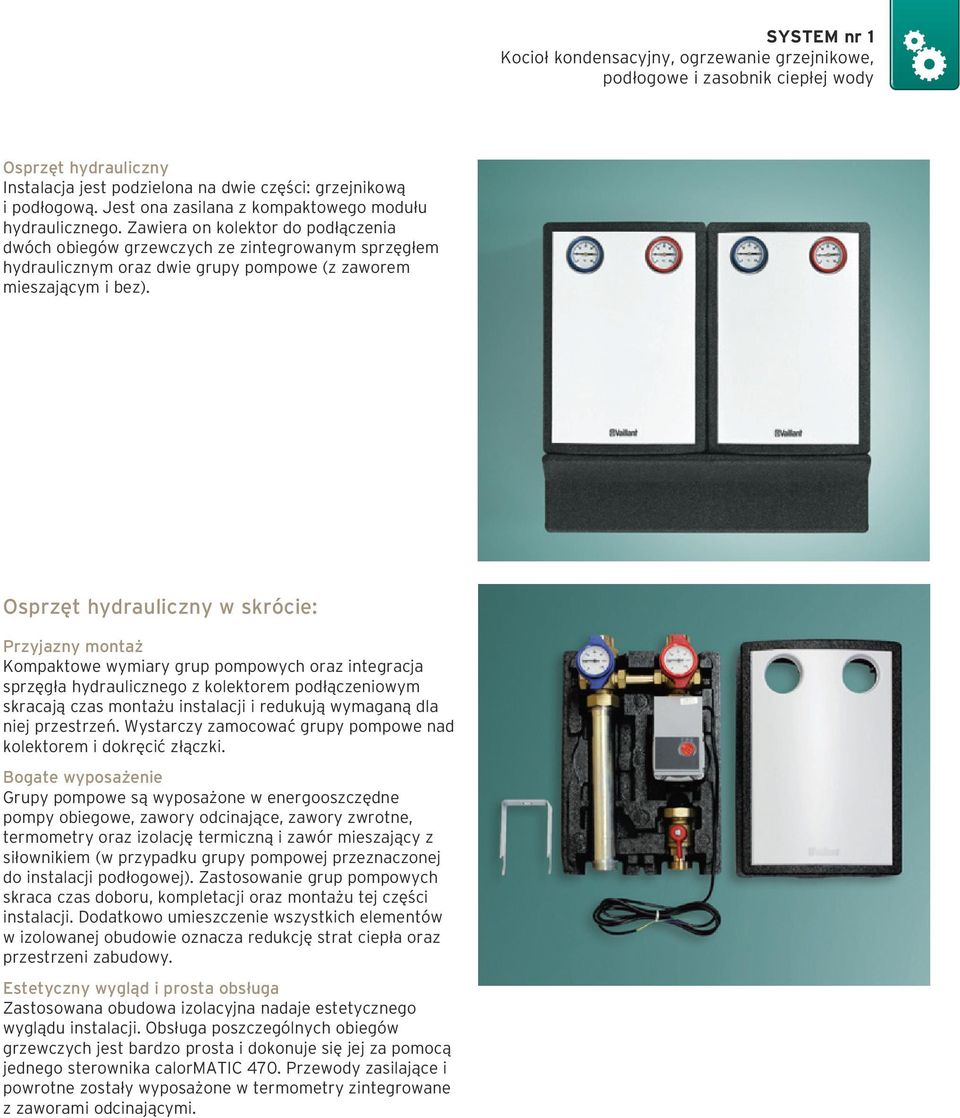

8 SYSTEM nr Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Osprzęt hydrauliczny Instalacja jest podzielona na dwie części: grzejnikową i podłogową. Jest ona zasilana z kompaktowego modułu hydraulicznego. Zawiera on kolektor do podłączenia dwóch obiegów grzewczych ze zintegrowanym sprzęgłem hydraulicznym oraz dwie grupy pompowe (z zaworem mieszającym i bez). Osprzęt hydrauliczny w skrócie: Przyjazny montaż Kompaktowe wymiary grup pompowych oraz integracja sprzęgła hydraulicznego z kolektorem podłączeniowym skracają czas montażu instalacji i redukują wymaganą dla niej przestrzeń. Wystarczy zamocować grupy pompowe nad kolektorem i dokręcić złączki. Bogate wyposażenie Grupy pompowe są wyposażone w energooszczędne pompy obiegowe, zawory odcinające, zawory zwrotne, termometry oraz izolację termiczną i zawór mieszający z siłownikiem (w przypadku grupy pompowej przeznaczonej do instalacji podłogowej). Zastosowanie grup pompowych skraca czas doboru, kompletacji oraz montażu tej części instalacji. Dodatkowo umieszczenie wszystkich elementów w izolowanej obudowie oznacza redukcję strat ciepła oraz przestrzeni zabudowy. Estetyczny wygląd i prosta obsługa Zastosowana obudowa izolacyjna nadaje estetycznego wyglądu instalacji. Obsługa poszczególnych obiegów grzewczych jest bardzo prosta i dokonuje się jej za pomocą jednego sterownika calormatic 470. Przewody zasilające i powrotne zostały wyposażone w termometry zintegrowane z zaworami odcinającymi.

9 SYSTEM nr Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Przykładowy schemat instalacji: Legenda (oznaczenia styków automatyki): HK-P HK2-P HK2 VF2 ZP/LP pompa pierwszego obiegu grzewczego pompa drugiego obiegu grzewczego siłownik zaworu mieszającego czujnik temperatury zasilania drugiego obiegu grzewczego pompa cyrkulacyjna c.w.u. 8 9

10 SYSTEM nr Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Przykładowa kompletacja instalacji: Kocioł Nr katalogowy Opis Zalecana ilość Kocioł kondensacyjny wiszący Kocioł kondensacyjny ecotec VC 206 o mocy od 4,2 do 2,2 kw Zasobnik c.w.u. z osprzętem Zasobnik c.w.u unistor VIH R 20 zasobnik c.w.u. Zestaw podłączeniowy Zestaw podłączeniowy zasobnika Sterowanie Sterownik calormatic 470 sterownik pogodowy Moduł do podłączenia drugiego obiegu grzewczego VR 6/3 Zdalne sterowanie VR 8/2 Termostat przylgowy Termostat przylgowy Osprzęt hydrauliczny Kolektor do podłączenia dwóch obiegów ze zintegrowanym sprzęgłem Zestaw pompowy do instalacji grzejnikowej Zestaw pompowy do instalacji podłogowej (3/4 ) WHV Grupa pompowa do instalacji grzejnikowej z pompą energooszczędną Zestaw pompowy do instalacji podłogowej z zaworem mieszającym 3/4 i pompą energooszczędną (należy dostosować rodzaj zestawu pompowego do wielkości instalacji podłogowej)

11 ecocompact/2 0

12 SYSTEM nr 2 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Skrócony opis instalacji: Instalacja składa się z kotła kondensacyjnego VSC ecocompact/2, który zasila instalację grzejnikową oraz podłogową. Kocioł posiada również wbudowany zasobnik ciepłej wody o pojemności 00 l lub 50 l, ładowany warstwowo. Pracą poszczególnych urządzeń zarządza sterownik pogodowy calormatic 470 ze zdalnym sterowaniem VR 8. Kocioł VSC ecocompact/2 Obieg grzejnikowy Obieg ogrzewania podłogowego Zasobnik c.w.u. Możliwości instalacji: Kompletny system Stosując to rozwiązanie, mamy do dyspozycji wszystkie najważniejsze elementy potrzebne do stworzenia kompletnej kotłowni zapewniającej wysoki komfort ogrzewania i ciepłej wody. Niezależna praca obiegu grzejnikowego i podłogowego Sterownik umożliwia niezależną nastawę temperatur oraz czasu pracy poszczególnych obiegów: ogrzewania grzejnikowego, podłogowego i ładowania zasobnika c.w.u. oraz pracy pompy cyrkulacyjnej. Regulacja pogodowa i pokojowa Sterownik calormatic 470 jest regulatorem pogodowym, ale po umieszczeniu go w pokoju i zastosowaniu zdalnego sterowania VR 8 można uzyskać również regulację pokojową dla obu obiegów grzewczych. Komfortowe sterowanie i wysoka sprawność kotła Zastosowanie sterownika pogodowego pozwala na automatyczną adaptację temperatury pracy kotła do aktualnych warunków zewnętrznych. Kocioł pracuje z najniższą temperaturą, jaka w danej chwili może zapewnić pokrycie strat cieplnych budynku. schemat instalacji Możliwość zdalnego nadzoru nad instalacją System sterowania instalacją jest przygotowany do zdalnego nadzoru za pomocą systemu vrnetdialog. Po umieszczeniu w pobliżu kotła modułu vrnetdialog możemy zdalnie (za pośrednictwem przyjaznej w obsłudze strony internetowej) dokonać zmiany nastaw poszczególnych parametrów bądź kontroli ich wartości. W przypadku potrzeby wykonania konserwacji lub ewentualnego wystąpienia awarii w instalacji otrzymamy informację za pomocą wiadomości SMS, faksu lub a. Wysoki komfort c.w.u. przy niewielkich gabarytach Dzięki wbudowanemu zasobnikowi warstwowemu o pojemności 00 l kocioł VSC ecocomact zapewnia komfort porównywalny z zasobnikiem 50 l z wężownicą.

13 SYSTEM nr 2 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Instalację zasila kompaktowy kocioł kondensacyjny VSC ecocompact/2. Istnieje możliwość wyboru modelu kotła o maksymalnej mocy do 5, 20, 27 lub 32 kw. VSC ecocompact/2 w skrócie: Wysoki komfort eksploatacji Dzięki zastosowaniu kompozytowej obudowy wymiennika ciepła oraz specjalnej wykładziny izolacyjnej na ścianach kotła, jego praca jest bardzo cicha. Wysoki komfort ciepłej wody Sposób ładowania wbudowanego zasobnika ciepłej wody sprawia, że już w kilka minut po całkowitym wychłodzeniu zasobnika (na przykład po napełnieniu dużej wanny) można ponownie skorzystać z ciepłej wody. Jej temperatura będzie zgodna z ustawioną wartością, ponieważ zasobnik nie jest ogrzewany równomiernie w całej objętości, a warstwa po warstwie od góry ku dołowi. Elastyczny montaż Dostępna ilość modeli i szeroki zakres modulacji mocy pozwalają z łatwością dobrać odpowiednie urządzenie do instalacji. Poza tym małe gabaryty kotła (nawet 35 cm wysokości i 60 cm szerokości) i integracja zasobnika ciepłej wody z kotłem ułatwiają montaż w niewielkim pomieszczeniu. Dodatkowo nie ma potrzeby wykonywania połączeń między kotłem i zasobnikiem. Efektywna praca Rozbudowana powierzchnia wymiany ciepła oraz system sterowania zapewniają wysoką sprawność. Dzięki adaptacji temperatury zasilania do zadanej temperatury ciepłej wody jest to możliwe również podczas ładowania zasobnika. Wygodny dostęp do wykonania konserwacji Modułowa budowa kotła zapewnia bardzo dobry dostęp do poszczególnych podzespołów. Ułatwia to wykonanie konserwacji urządzenia. Redukcja wymaganego osprzętu hydraulicznego Bogate wyposażenie sprawia, że montaż kotła nie wymaga stosowania szeregu dodatkowych elementów. Instalacja staje się w ten sposób tańsza i bardziej estetyczna. Kocioł posiada wbudowane: zawór przełączający, manometr, pompy obiegowe, wymienniki ciepła, tłumik hałasu, elektrodę zapłonową i jonizacyjną, zespół gazowy, wentylator, czujnik ciśnienia, czujnik temperatury spalin, panel sterowania z wyświetlaczem, menu serwisowym i diagnostycznym oraz naczynie wzbiorcze i warstwowy zasobnik ciepłej wody. Wygodny w uruchomieniu Kocioł VSC ecocompact jest wyposażony w szereg funkcji ułatwiających napełnienie, odpowietrzenie i uruchomienie urządzenia. Są one dostępne z poziomu panelu sterowania kotła. Możliwość zdalnej kontroli pracy Istnieje możliwość zdalnej kontroli pracy urządzenia za pomocą systemu vrnetdialog. Zapewnia on dostęp do nastaw instalacji z dowolnego miejsca. Informuje również użytkownika o ewentualnych wyłączeniach awaryjnych, np. z powodu przerwy w dostawie gazu. Wysoki poziom bezpieczeństwa Zamknięta komora spalania wyklucza możliwość wypływu spalin do pomieszczenia, nie ma zatem niebezpieczeństwa zatrucia użytkowników tlenkiem węgla. 2 3

14 SYSTEM nr 2 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Pracą poszczególnych urządzeń zarządza sterownik calormatic 470 z modułem VR 6 oraz zdalnym sterowaniem VR 8. calormatic 470 w skrócie: Przyjazna obsługa Wszystkich nastaw dokonuje się tylko za pomocą sterownika calormatic 470. Zdalne sterowanie VR 8 pozwala dodatkowo na chwilowe podniesienie lub obniżenie temperatury w drugiej strefie grzewczej. Prosty montaż Podłączenie elementów wykonawczych i czujników temperatury jest bardzo łatwe dzięki czytelnemu oznaczeniu poszczególnych wtyczek automatyki. Dodatkowo sterownik łączy się wraz z kotłem, modułem VR 6 i zdalnym sterowaniem VR 8 za pomocą przewodu dwużyłowego. Ułatwia to wykonanie połączenia, eliminuje pomyłkę i pozwala wykorzystać na przykład przewody od dawnego termostatu pokojowego przy modernizacji instalacji grzewczej. Komunikacja cyfrowa Za pomocą magistrali ebus wszystkie informacje o stanie pracy instalacji są niezwłocznie przekazywane pomiędzy kotłem a sterownikiem. Pozwala to na płynną regulację pracy kotła i płynne dostosowywanie temperatury wody w instalacji do aktualnych strat ciepła budynku. Szerokie możliwości Sterownik calormatic 470 z modułem VR 6 umożliwia niezależne sterowanie pracą poszczególnych obiegów grzewczych (grzejnikowego i podłogowego) oraz ładowaniem zasobnika i pracą pompy cyrkulacyjnej. Niewielkie gabaryty Poszczególne elementy systemu sterowania zajmują niewiele miejsca, co pozwala na estetyczną zabudowę. W kotłowni wystarczy umieścić moduł VR 6, do którego podłączamy czujniki temperatury i elementy wykonawcze, takie jak pompy obiegowe oraz siłownik zaworu mieszającego. Swobodny wybór miejsca instalacji Sposób pracy sterownika calormatic 470 pozwala na swobodny wybór jego lokalizacji. Można go umieścić zarówno wewnątrz kotła (w tym celu wystarczy wyjąć zaślepkę), jak i w jednym z pokojów. Swobodny wybór trybu regulacji Sterownik calormatic 470 zapewnia regulację pogodową, czyli płynną adaptację temperatury i wydajności instalacji grzewczej do warunków zewnętrznych. Jednak po umieszczeniu sterownika w jednym z pokojów można również skorzystać z regulacji pokojowej. Pozwala to na dodatkowe uwzględnienie zysków ciepła, na przykład w czasie pobytu większej ilości osób w domu lub po rozpaleniu w kominku.

15 SYSTEM nr 2 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Osprzęt hydrauliczny Instalacja jest podzielona na dwie części: grzejnikową i podłogową. Jest ona zasilana z kompaktowego modułu hydraulicznego. Zawiera on kolektor do podłączenia dwóch obiegów grzewczych ze zintegrowanym sprzęgłem hydraulicznym oraz dwie grupy pompowe (z zaworem mieszającym i bez). Osprzęt hydrauliczny w skrócie: Przyjazny montaż Kompaktowe wymiary grup pompowych oraz integracja sprzęgła hydraulicznego z kolektorem podłączeniowym skracają czas montażu instalacji i redukują wymaganą dla niej przestrzeń. Wystarczy zamocować grupy pompowe nad kolektorem i dokręcić złączki. Bogate wyposażenie Grupy pompowe są wyposażone w energooszczędne pompy obiegowe, zawory odcinające, zawory zwrotne, termometry oraz izolację termiczną i zawór mieszający z siłownikiem (w przypadku grupy pompowej przeznaczonej do instalacji podłogowej). Zastosowanie grup pompowych skraca czas doboru, kompletacji oraz montażu tej części instalacji. Dodatkowo umieszczenie wszystkich elementów w izolowanej obudowie oznacza redukcję strat ciepła oraz przestrzeni zabudowy. Estetyczny wygląd i prosta obsługa Zastosowana obudowa izolacyjna nadaje estetycznego wyglądu instalacji. Obsługa poszczególnych obiegów grzewczych jest bardzo prosta i dokonuje się jej za pomocą jednego sterownika calormatic 470. Przewody zasilające i powrotne zostały wyposażone w termometry zintegrowane z zaworami odcinającymi. 4 5

16 SYSTEM nr 2 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Przykładowy schemat instalacji: Legenda (oznaczenia styków automatyki): HK-P HK2-P HK2 VF2 ZP/LP pompa pierwszego obiegu grzewczego pompa drugiego obiegu grzewczego siłownik zaworu mieszającego czujnik temperatury zasilania drugiego obiegu grzewczego pompa cyrkulacyjna c.w.u.

17 SYSTEM nr 2 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Przykładowa kompletacja instalacji: Kocioł Nr katalogowy Opis Zalecana ilość Kocioł o mocy od 7,2 do 20,6 kw z wbudowanym zasobnikiem c.w.u. (00 l ) ładowanym warstwowo Oprzęt kotła Gazowy kocioł kondensacyjny VSC ecocompact VSC 96/2 C-50 Konsola podłączeniowa Sterowanie Sterownik calormatic 470 regulator pogodowy Moduł do podłączenia drugiego obiegu grzewczego VR 6/3 Zdalne sterowanie VR 8/2 Termostat przylgowy Termostat przylgowy Osprzęt hydrauliczny Kolektor do podłączenia dwóch obiegów ze zintegrowanym sprzęgłem WHV 35 Zestaw pompowy z pompą energooszczędną Grupa pompowa dla instalacji grzejnikowej Zestaw pompowy z pompą energooszczędną i zaworem mieszającym (3/4 ) Zestaw pompowy do instalacji podłogowej z zaworem mieszającym 3/4 (należy dostosować rodzaj zestawu pompowego do wielkości instalacji podłogowej) 6 7

18 SYSTEM nr 3 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Skrócony opis instalacji: Instalacja składa się z kotła kondensacyjnego VKS ecovit plus z wbudowanymi zestawami pompowymi do zasilania instalacji grzejnikowej i podłogowej. Kocioł zasila również zasobnik ciepłej wody. Pracą poszczególnych urządzeń zarządza sterownik pogodowy calormatic 470 ze zdalnym sterowaniem VR 8. Kocioł VKS ecovit plus Obieg grzejnikowy Możliwości instalacji: Obieg ogrzewania podłogowego Zasobnik c.w.u. Kompletny system Stosując to rozwiązanie, mamy do dyspozycji wszystkie najważniejsze elementy potrzebne do stworzenia kompletnej kotłowni zapewniającej wysoki komfort ogrzewania i ciepłej wody. Wygodny montaż systemu Budowa kotła VKS ecovit plus umożliwia wbudowanie zestawów pompowych do obsługi instalacji grzejnikowej i podłogowej. Pozwala to na lepsze wykorzystanie przestrzeni w pomieszczeniu. Łatwiejszy montaż pozwala też zredukować koszty dodatkowego osprzętu i robocizny. Estetyczny wygląd Kocioł VKS ecovit plus może współpracować z różnymi rodzajami zasobników ciepłej wody, w tym również z modelem unistor VIH Q oraz unistor VIH H, którego gabaryty i budowa pozwalają na stworzenie estetycznego zestawu. Prosty sposób modernizacji kotłowni Możliwość wbudowania zestawów pompowych do kotła i współpracy kotła VKS ecovit plus z zasobnikami prostopadłościennymi pozwala na bardzo łatwą wymianę starego stojącego kotła żeliwnego na nowoczesną jednostkę kondensacyjną. Dzięki temu podczas modernizacji nie trzeba całkowicie przerabiać instalacji. Niezależna praca obiegu grzejnikowego i podłogowego System sterowania umożliwia niezależną nastawę temperatur oraz czasu pracy poszczególnych obiegów: ogrzewania grzejnikowego, podłogowego i ładowania zasobnika c.w.u. oraz pracy pompy cyrkulacyjnej. schemat instalacji Komfortowe sterowanie i wysoka sprawność kotła Zastosowanie sterownika pogodowego pozwala na automatyczną adaptację temperatury pracy kotła do aktualnych warunków zewnętrznych. Kocioł pracuje z najniższą temperaturą, jaka w danej chwili może zapewnić pokrycie strat cieplnych budynku. Możliwość zdalnego nadzoru nad instalacją System sterowania instalacją jest przygotowany do zdalnego nadzoru za pomocą systemu vrnetdialog. Po umieszczeniu w pobliżu kotła moduł vrnetdialog możemy zdalnie (za pośrednictwem przyjaznej w obsłudze strony internetowej) dokonać zmiany nastaw poszczególnych parametrów bądź kontroli ich wartości. W przypadku potrzeby wykonania konserwacji lub ewentualnego wystąpienia awarii w instalacji otrzymamy informację za pomocą wiadomości SMS, faksu lub a. Wysoki komfort c.w.u. przy niewielkich gabarytach Połączenie kotła z zasobnikami prostopadłościennymi unistor VIH Q o kształcie zbliżonym do kotła pozwala uzyskać wysoką wydajność i estetyczny wygląd instalacji. Regulacja pogodowa i pokojowa Sterownik calormatic 470 jest regulatorem pogodowym, ale po umieszczeniu go w pokoju i zastosowaniu zdalnego sterowania VR 8 można uzyskać również regulację pokojową dla obu obiegów grzewczych.

19 SYSTEM nr 3 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Instalację zasila kompaktowy kocioł kondensacyjny VKS ecovit plus. Istnieje możliwość wyboru modelu kotła o mocy maksymalnej do 20, 27, 32 lub 37 kw. VKS ecovit plus w skrócie: Wygodny montaż Konstrukcja kotła VKS ecovit plus umożliwia wbudowanie zestawów pompowych do obsługi instalacji grzejnikowej i podłogowej. Pozwala to na lepsze wykorzystanie przestrzeni w pomieszczeniu. Łatwiejszy montaż pozwala też zredukować koszty dodatkowego osprzętu i robocizny. Estetyczny wygląd Kocioł VKS ecovit plus może współpracować z różnymi rodzajami zasobników ciepłej wody, w tym również z modelami unistor VIH Q, których gabaryty i budowa pozwalają na stworzenie estetycznego zestawu. Prosty sposób modernizacji kotłowni Możliwość wbudowania zestawów pompowych do kotła i współpracy kotła VKS ecovit plus z zasobnikami prostopadłościennymi pozwala na bardzo łatwą wymianę starego stojącego kotła żeliwnego na nowoczesną jednostkę kondensacyjną. Dzięki temu podczas modernizacji nie trzeba całkowicie przerabiać instalacji. Wysoki komfort eksploatacji Dzięki zastosowaniu kompozytowej obudowy wymiennika ciepła oraz specjalnej wykładziny izolacyjnej na ścianach kotła jego praca jest bardzo cicha. Elastyczny montaż Dostępna ilość modeli i szeroki zakres modulacji mocy pozwalają z łatwością dobrać odpowiednie urządzenie do instalacji. Efektywna praca Rozbudowana powierzchnia wymiany ciepła oraz system sterowania zapewniają wysoką sprawność. Dzięki adaptacji temperatury zasilania do zadanej temperatury ciepłej wody jest to możliwe również podczas ładowania zasobnika. Wygodny dostęp do wykonania konserwacji Modułowa budowa kotła zapewnia dobry dostęp do poszczególnych podzespołów. Ułatwia to wykonanie konserwacji urządzenia. Redukcja wymaganego osprzętu hydraulicznego Bogate wyposażenie sprawia, że montaż kotła nie wymaga stosowania szeregu dodatkowych elementów. Instalacja staje się w ten sposób tańsza i bardziej estetyczna. Kocioł posiada wbudowane: zawór bezpieczeństwa, manometr, pompy obiegowe, wymiennik ciepła, tłumik hałasu, elektrodę zapłonową i jonizacyjną, zespół gazowy, wentylator, czujnik ciśnienia, czujnik temperatury spalin, panel sterowania z wyświetlaczem, menu serwisowym i diagnostycznym oraz naczynie wzbiorcze. Wygodny w uruchomieniu Kocioł VKS ecovit jest wyposażony w szereg funkcji ułatwiających napełnienie, odpowietrzenie i uruchomienie urządzenia. Są one dostępne z poziomu panelu sterowania kotła. Możliwość zdalnej kontroli pracy Istnieje możliwość zdalnej kontroli pracy urządzenia za pomocą systemu vrnetdialog. Zapewnia on dostęp do nastaw instalacji z dowolnego miejsca. Informuje również użytkownika o ewentualnych wyłączeniach awaryjnych, np. z powodu przerwy w dostawie gazu. Wysoki poziom bezpieczeństwa Zamknięta komora spalania wyklucza możliwość wypływu spalin do pomieszczenia, nie ma zatem niebezpieczeństwa zatrucia użytkowników tlenkiem węgla. 8 9

20 SYSTEM nr 3 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Ciepła woda użytkowa w wybranych godzinach jest przygotowywana i magazynowana w pojemnościowym podgrzewaczu wody z serii unistor VIH Q lub unistor VIH R oraz S. Dostępne pojemności to 5, 50, 200, 300, 400, 500 l. unistor VIH Q lub unistor VIH R oraz S w skrócie: Energooszczędna eksploatacja Dzięki zastosowaniu skutecznej izolacji straty postojowe zasobników są bardzo niskie, wynoszą przykładowo,3,6 kwh/dobę dla pojemności l. To oznacza, że w przypadku braku poboru wody, koszt utrzymania przez całą dobę wysokiej temperatury zasobnika wynosi od około 26 do 32 groszy. Łatwo można sprawdzić skuteczność izolacji: nawet gdy woda wewnątrz jest gorąca, obudowa pozostaje zimna. Wygodny montaż Kompaktowa budowa i niewielkie gabaryty ułatwiają połączenie kotła z zasobnikiem. Dzięki temu uzyskujemy estetyczny wygląd instalacji, a wymagana przestrzeń zabudowy jest zredukowana. Szczególnie połączenie kotła z zasobnikami unistor VIH Q o kształcie i wymiarach zbliżonych do kotła pozwala na uzyskanie estetycznego wyglądu instalacji i lepszego wykorzystania powierzchni kotłowni. Redukcja wymaganego osprzętu Również grupa bezpieczeństwa stosowana do zasobników unistor została wykonana tak, by maksymalnie ułatwić i skrócić montaż instalacji. Posiada ona zintegrowany zawór odcinający, zwrotny i bezpieczeństwa. Jeden element zastępuje trzy, co również skraca czas montażu. Wysoki komfort i wygodna konserwacja Dla uzyskania wysokiego komfortu każdy zasobnik jest wyposażony w dodatkowy króciec umożliwiający podłączenie cyrkulacji ciepłej wody. Uproszczenie czynności konserwacyjnych (na przykład wymiany anody magnezowej) zapewnia zastosowanie króćca spustowego z wbudowanym zaworem. Dodatkowo w modelach unistor VIH Q zastosowano diodę sygnalizującą stan anody magnezowej. Wysoka wytrzymałość Ciśnienie robocze zasobnika wynosi 0 barów, co zapewnia niezawodną eksploatację nawet w przypadku okresowych skoków ciśnienia w instalacji. Wieloletnią ochronę przed korozją gwarantuje natomiast pokrycie zbiornika emalią ceramiczną oraz zastosowanie anody magnezowej. Prosta obsługa Dzięki cyfrowej komunikacji w całym układzie sterowania temperaturę zasobnika możemy w każdej chwili odczytać na wyświetlaczu kotła lub sterownika calormatic 470.

21 SYSTEM nr 3 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Pracą poszczególnych urządzeń zarządza sterownik calormatic 470 z modułem VR 6 oraz zdalnym sterowaniem VR 8. calormatic 470 w skrócie: Przyjazna obsługa Wszystkich nastaw dokonuje się tylko za pomocą sterownika calormatic 470. Zdalne sterowanie VR 8 pozwala dodatkowo na chwilowe podniesienie lub obniżenie temperatury w drugiej strefie grzewczej. Prosty montaż Podłączenie elementów wykonawczych i czujników temperatury jest bardzo łatwe dzięki czytelnemu oznaczeniu poszczególnych wtyczek automatyki. Dodatkowo sterownik łączy się wraz z kotłem, modułem VR 6 i zdalnym sterowaniem VR 8 za pomocą przewodu dwużyłowego. Ułatwia to wykonanie połączenia, eliminuje możliwość pomyłki i pozwala wykorzystać na przykład przewody od dawnego termostatu pokojowego przy modernizacji instalacji grzewczej. Komunikacja cyfrowa Za pomocą magistrali ebus wszystkie informacje o stanie pracy instalacji są niezwłocznie przekazywane pomiędzy kotłem a sterownikiem. Pozwala to na płynną regulację pracy kotła i płynne dostosowywanie temperatury wody w instalacji do aktualnych strat ciepła budynku. Szerokie możliwości Sterownik calormatic 470 z modułem VR 6 umożliwia niezależne sterowanie pracą poszczególnych obiegów grzewczych (grzejnikowego i podłogowego) oraz ładowaniem zasobnika i pracą pompy cyrkulacyjnej. Niewielkie gabaryty Poszczególne elementy systemu sterowania zajmują niewiele miejsca, co pozwala na estetyczną zabudowę. W kotłowni wystarczy umieścić moduł VR 6, do którego podłączamy czujniki temperatury i elementy wykonawcze, takie jak pompy obiegowe oraz siłownik zaworu mieszającego. Swobodny wybór miejsca instalacji Sposób pracy sterownika calormatic 470 pozwala na swobodny wybór jego lokalizacji. Można go umieścić zarówno wewnątrz kotła (w tym celu wystarczy wyjąć zaślepkę), jak i w jednym z pokojów. Swobodny wybór trybu regulacji Sterownik calormatic 470 zapewnia regulację pogodową, czyli płynną adaptację temperatury i wydajności instalacji grzewczej do warunków zewnętrznych. Jednak po umieszczeniu sterownika w jednym z pokojów można również skorzystać z regulacji pokojowej. Pozwala to na dodatkowe uwzględnienie zysków ciepła, na przykład w czasie pobytu większej ilości osób w domu lub po rozpaleniu w kominku. 20 2

22 SYSTEM nr 3 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Osprzęt hydrauliczny Instalacja jest podzielona na dwie części: grzejnikową i podłogową. Zestawy pompowe umieszcza się wewnątrz obudowy kotła. Kocioł posiada już wbudowane sprzęgło hydrauliczne i pompę pierwszego obiegu, a wewnątrz obudowy można umieścić jeszcze dwie grupy pompowe. Osprzęt hydrauliczny w skrócie: Przyjazny montaż Kompaktowe wymiary grup pompowych i odpowiednia organizacja przestrzeni w kotle pozwalają na bardzo łatwą rozbudowę instalacji nawet do trzech obiegów grzewczych i zasobnika ciepłej wody. Estetyczny wygląd i prosta obsługa Umieszczenie grup pompowych wewnątrz kotła nadaje instalacji estetyczny wygląd. Obsługa poszczególnych obiegów grzewczych jest bardzo prosta i dokonuje się jej za pomocą jednego sterownika calormatic 470 oraz zdalnego sterowania VR 8.

23 SYSTEM nr 3 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Przykładowy schemat instalacji: Legenda (oznaczenia styków automatyki): HK-P HK2-P HK2 VF2 ZP/LP pompa pierwszego obiegu grzewczego pompa drugiego obiegu grzewczego siłownik zaworu mieszającego czujnik temperatury zasilania drugiego obiegu grzewczego pompa cyrkulacyjna c.w.u

24 SYSTEM nr 3 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Przykładowa kompletacja instalacji: Nr katalogowy Opis Zalecana ilość Kocioł Kocioł kondensacyjny Kocioł kondensacyjny VKS 96 ecovit plus Zasobnik c.w.u. i osprzęt Zasobnik c.w.u unistor VIH R 20 zasobnik c.w.u. o pojemności 5 l Gruba bezpieczeństwa Grupa bezpieczeństwa zasobnika Czujnik temperatury c.w.u Czujnik temperatury zasobnika Sterowanie Sterownik calormatic 470 sterownik pogodowy Moduł do podłączenia drugiego obiegu grzewczego VR 6/3 Zdalne sterowanie VR 8/2 Termostat przylgowy Termostat przylgowy Osprzęt hydrauliczny Zestaw pompowy do instalacji grzejnikowej Zestaw pompowy do instalacji podłogowej Grupa pompowa dla instalacji grzejnikowej Zestaw pompowy do instalacji podłogowej z zaworem mieszającym

25 ecovit/

26 SYSTEM nr 4 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Skrócony opis instalacji: Instalacja składa się z kotła kondensacyjnego VKK ecovit exclusiv oraz instalacji grzejnikowej i podłogowej. Kocioł zasila również zasobnik ciepłej wody. Pracą poszczególnych urządzeń zarządza sterownik pogodowy calormatic 470 ze zdalnym sterowaniem VR 8. Kocioł VKK ecovit Obieg grzejnikowy Obieg ogrzewania podłogowego Zasobnik c.w.u. Możliwości instalacji: Kompletny system Stosując to rozwiązanie, mamy do dyspozycji wszystkie najważniejsze elementy potrzebne do stworzenia kompletnej kotłowni zapewniającej wysoki komfort ogrzewania i ciepłej wody. Wysoka sprawność Kocioł posiada rozbudowany wymiennik ciepła w postaci spirali wykonanej ze stali kwasoodpornej, a dodatkowo także dwa króćce powrotu do oddzielenia wody o wyższej temperaturze wracającej z wężownicy zasobnika od chłodniejszej wody wracającej z instalacji centralnego ogrzewania. Dzięki temu spaliny wstępnie oddają ciepło wodzie wracającej z wężownicy zasobnika, a następnie zostają ostatecznie schłodzone przez kontakt z wodą wracającą z instalacji grzewczej. Estetyczny wygląd Kocioł VKK ecovit exclusiv może współpracować z różnymi rodzajami zasobników ciepłej wody, w tym również z modelem actostor VIH K 300, którego forma została dopasowana wizualnie do gabarytów kotła. Zestaw ten stanowi szczególnie estetyczne i eleganckie połączenie. Wysoka wydajność ciepłej wody Szeroki zakres dostępnych mocy i zasobników pozwala na uzyskanie wysokiej wydajności ciepłej wody. W przypadku zastosowania zasobnika actostor VIH K 300 jest to możliwe również w małej kotłowni, w której nie ma miejsca na umieszczenie dużego zasobnika o pojemności l. Zasobnik actostor VIH K 300 jest ładowany warstwowo, dzięki czemu jego wydajność może być tak duża jak standardowego zasobnika z wężownicą o pojemności nawet 300 l. Niezależna praca obiegu grzejnikowego i podłogowego System sterowania umożliwia niezależną nastawę temperatur oraz czasu pracy poszczególnych obiegów: ogrzewania grzejnikowego, podłogowego i ładowania zasobnika c.w.u. oraz pracy pompy cyrkulacyjnej. schemat instalacji Regulacja pogodowa i pokojowa Sterownik calormatic 470 jest regulatorem pogodowym, ale po umieszczeniu go w pokoju i zastosowaniu zdalnego sterowania VR 8 można uzyskać również regulację pokojową dla obu obiegów grzewczych. Komfortowe sterowanie i wysoka sprawność kotła Zastosowanie sterownika pogodowego pozwala na automatyczną adaptację temperatury pracy kotła do aktualnych warunków zewnętrznych. Kocioł pracuje z najniższą temperaturą, jaka w danej chwili może zapewnić pokrycie strat cieplnych budynku. Możliwość zdalnego nadzoru nad instalacją System sterowania instalacją jest przygotowany do zdalnego nadzoru za pomocą systemu vrnetdialog. Po umieszczeniu w pobliżu kotła modułu vrnetdialog możemy zdalnie (za pośrednictwem przyjaznej w obsłudze strony internetowej) dokonać zmiany nastaw poszczególnych parametrów bądź kontroli ich wartości. W przypadku potrzeby wykonania konserwacji lub ewentualnego wystąpienia awarii w instalacji otrzymamy informację za pomocą wiadomości SMS, faksu lub a.

27 SYSTEM nr 4 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Instalację zasila kocioł kondensacyjny VKK ecovit exclusiv. Istnieje możliwość wyboru modelu kotła o mocy maksymalnej do 23, 29, 37, 47 i 66 kw. VKK ecovit exclusiv w skrócie: Wysoka sprawność Kocioł posiada rozbudowany wymiennik ciepła w postaci spirali wykonanej ze stali kwasoodpornej, dwa króćce powrotu do oddzielenia wody o wyższej temperaturze wracającej z wężownicy zasobnika od chłodniejszej wody wracającej z instalacji centralnego ogrzewania. Dzięki temu spaliny wstępnie oddają ciepło wodzie wracającej z wężownicy zasobnika, a następnie zostają ostatecznie schłodzone przez kontakt z wodą wracającą z instalacji grzewczej. Trwałość Kocioł VKK ecovit exclusiv wyróżnia się dużą pojemnością wodną oraz znaczną przestrzenią przepływu wody grzewczej. Dzięki temu zanieczyszczenia wracające z instalacji grzewczej nie powodują od razu gwałtownego ograniczenia sprawności kotła. Łatwa modernizacja systemu Z uwagi na konstrukcję ograniczającą ryzyko zanieczyszczenia kotła model ten można z powodzeniem stosować również w modernizowanej instalacji (oczywiście mimo specjalnej konstrukcji kotła zaleca się uprzednie płukanie instalacji w celu uzyskania maksymalnej sprawności całego systemu). Łatwa instalacja Budowa kotła nie wymaga stosowania sprzęgła hydraulicznego również w przypadku podłączenia kilku obiegów grzewczych. Upraszcza to instalację i obniża jej koszty. Estetyczny wygląd Kocioł VKK ecovit exclusiv może współpracować z różnymi rodzajami zasobników ciepłej wody, w tym również z modelem actostor VIH K 300, którego forma została dopasowana wizualnie do gabarytów kotła. Zestaw ten stanowi szczególnie estetyczne i eleganckie połączenie. Łatwy dobór urządzenia Szeroki zakres dostępnych modeli i ich mocy (aż do 66 kw) pozwala na zastosowanie kotła VKK ecovit exclusiv zarówno w domach jednorodzinnych, jak i w budynkach wielorodzinnych czy usługowych. Wysoka sprawność również w przypadku ogrzewania ciepłej wody W kotle zastosowano funkcję Aqua-Kondens, której zadaniem jest dostosowanie temperatury pracy kotła do wymaganej temperatury ciepłej wody. Dzięki temu kocioł może pracować jako kondensacyjny również podczas ładowania zasobnika i osiągnąć sprawność na poziomie 04%. Wysoki komfort obsługi Obsługa kotła jest bardzo łatwa. Został on wyposażony w duży wyświetlacz i panel sterowania, za pomocą którego możemy odczytać lub zmienić wartość poszczególnych parametrów. U dołu ekranu znajduje się również tekst opisujący dany parametr lub stan pracy. Wygodny dostęp do wykonania konserwacji Zdejmowana górna obudowa oraz układ podzespołów zapewniają bardzo dobry dostęp do poszczególnych elementów kotła podczas konserwacji. Możliwość zdalnej kontroli pracy Istnieje możliwość zdalnej kontroli pracy urządzenia za pomocą systemu vrnetdialog. Zapewnia on dostęp do nastaw instalacji z dowolnego miejsca. Informuje również użytkownika o ewentualnych wyłączeniach awaryjnych, np. z powodu przerwy w dostawie gazu. Wysoki poziom bezpieczeństwa Zamknięta komora spalania wyklucza możliwość wypływu spalin do pomieszczenia. Nie ma zatem niebezpieczeństwa zatrucia użytkowników tlenkiem węgla

28 SYSTEM nr 4 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Ciepła woda użytkowa w wybranych godzinach jest przygotowywana i magazynowana w pojemnościowym podgrzewaczu wody z serii unistor VIH R lub actostor VIH K 300, VIH RL czy VIH S. Dostępne pojemności to 5, 50, 200, 300, 400, 500 l. unistor VIH R, lub actostor VIH K 300, VIH RL lub VIH S w skrócie Wysoka wydajność ciepłej wody Szeroki zakres dostępnych mocy kotła i zasobników pozwala na uzyskanie wysokiej wydajności ciepłej wody. W przypadku zastosowania zasobnika actostor VIH K 300 jest to możliwe również w małej kotłowni, w której nie ma miejsca na umieszczenie dużego zasobnika o pojemności l. Zasobnik actostor VIH K 300 jest ładowany warstwowo, dzięki czemu jego wydajność może być tak duża, jak standardowego zasobnika z wężownicą o pojemności nawet 300 l. Energooszczędna eksploatacja Dzięki zastosowaniu skutecznej izolacji straty postojowe zasobników są bardzo niskie: wynoszą przykładowo,3,6 kwh/dobę dla pojemności l. To oznacza, że w przypadku braku poboru wody koszt utrzymania przez całą dobę wysokiej temperatury zasobnika wynosi od około 26 do 32 groszy. Łatwo można sprawdzić skuteczność izolacji: nawet gdy woda wewnątrz jest gorąca, obudowa pozostaje zimna. Wygodny montaż Wygodny układ króćców pozwala na umieszczenie zasobnika ciepłej wody z lewej lub prawej strony. Do ładowania zasobnika można wykorzystać oferowany zestaw pompowy. Redukcja wymaganego osprzętu Również grupa bezpieczeństwa stosowana do zasobników unistor i actostor została wykonana tak, by maksymalnie ułatwić i skrócić montaż instalacji. Posiada ona zintegrowany zawór odcinający, zwrotny i bezpieczeństwa. Jeden element zastępuje trzy, co również skraca czas montażu. Wysoki komfort i wygodna konserwacja Dla uzyskania wysokiego komfortu każdy zasobnik jest wyposażony w dodatkowy króciec umożliwiający podłączenie cyrkulacji ciepłej wody. Uproszczenie czynności konserwacyjnych (na przykład wymiany anody magnezowej) zapewnia zastosowanie króćca spustowego z wbudowanym zaworem. Dodatkowo w modelach actostor VIH K i RL wykorzystano anodę prądu obcego z zasilaczem i układem diagnostycznym, dzięki czemu nie potrzeba dokonywać corocznej wymiany anody magnezowej. Wysoka wytrzymałość Ciśnienie robocze zasobnika wynosi 0 barów, co zapewnia niezawodną eksploatację nawet w przypadku okresowych skoków ciśnienia w instalacji. Wieloletnią ochronę przed korozją umożliwia natomiast pokrycie zbiornika emalią ceramiczną oraz zastosowanie anody magnezowej. Prosta obsługa Dzięki cyfrowej komunikacji w całym układzie sterowania temperaturę zasobnika możemy w każdej chwili odczytać na wyświetlaczu kotła lub sterownika calormatic 470.

29 SYSTEM nr 4 Kocioł kondensacyjny, ogrzewanie grzejnikowe, podłogowe i zasobnik ciepłej wody Pracą poszczególnych urządzeń zarządza sterownik calormatic 470 z modułem VR 6 oraz zdalnym sterowaniem VR 8. calormatic 470 w skrócie Przyjazna obsługa Wszystkich nastaw dokonuje się tylko za pomocą sterownika calormatic 470. Zdalne sterowanie VR 8 pozwala dodatkowo na chwilowe podniesienie lub obniżenie temperatury w drugiej strefie grzewczej. Prosty montaż Podłączenie elementów wykonawczych i czujników temperatury jest bardzo łatwe dzięki czytelnemu oznaczeniu poszczególnych wtyczek automatyki. Dodatkowo sterownik łączy się wraz z kotłem, modułem VR 6 i zdalnym sterowaniem VR 8 za pomocą przewodu dwużyłowego. Ułatwia to wykonanie połączenia, eliminuje możliwość pomyłki i pozwala wykorzystać na przykład przewody od dawnego termostatu pokojowego przy modernizacji instalacji grzewczej. Komunikacja cyfrowa Za pomocą magistrali ebus wszystkie informacje o stanie pracy instalacji są niezwłocznie przekazywane pomiędzy kotłem a sterownikiem. Pozwala to na płynną regulację pracy kotła i płynne dostosowywanie temperatury wody w instalacji do aktualnych strat ciepła budynku. Szerokie możliwości Sterownik calormatic 470 z modułem VR 6 umożliwia niezależne sterowanie pracą poszczególnych obiegów grzewczych (grzejnikowego i podłogowego) oraz ładowaniem zasobnika i pracą pompy cyrkulacyjnej. Niewielkie gabaryty Poszczególne elementy systemu sterowania zajmują niewiele miejsca, co pozwala na estetyczną zabudowę. W kotłowni wystarczy umieścić moduł VR 6, do którego podłączamy czujniki temperatury i elementy wykonawcze, takie jak pompy obiegowe oraz siłownik zaworu mieszającego. Swobodny wybór miejsca instalacji Sposób pracy sterownika calormatic 470 pozwala na swobodny wybór miejsca lokalizacji sterownika. Można go umieścić zarówno wewnątrz kotła (w tym celu wystarczy wyjąć zaślepkę), jak i w jednym z pokojów. Swobodny wybór trybu regulacji Sterownik calormatic 470 zapewnia regulację pogodową, czyli płynną adaptację temperatury i wydajności instalacji grzewczej do warunków zewnętrznych. Jednak po umieszczeniu sterownika w jednym z pokojów można również skorzystać z regulacji pokojowej. Pozwala to na dodatkowe uwzględnienie zysków ciepła, na przykład w czasie pobytu większej ilości osób w domu lub po rozpaleniu w kominku
