1 Industrial Tools 3 Zaawansowany system montażowy Zintegrowane rozwiązania Zaawansowane sterowanie procesem roboczym Wyjątkowa uniwersalność More Than Productivity

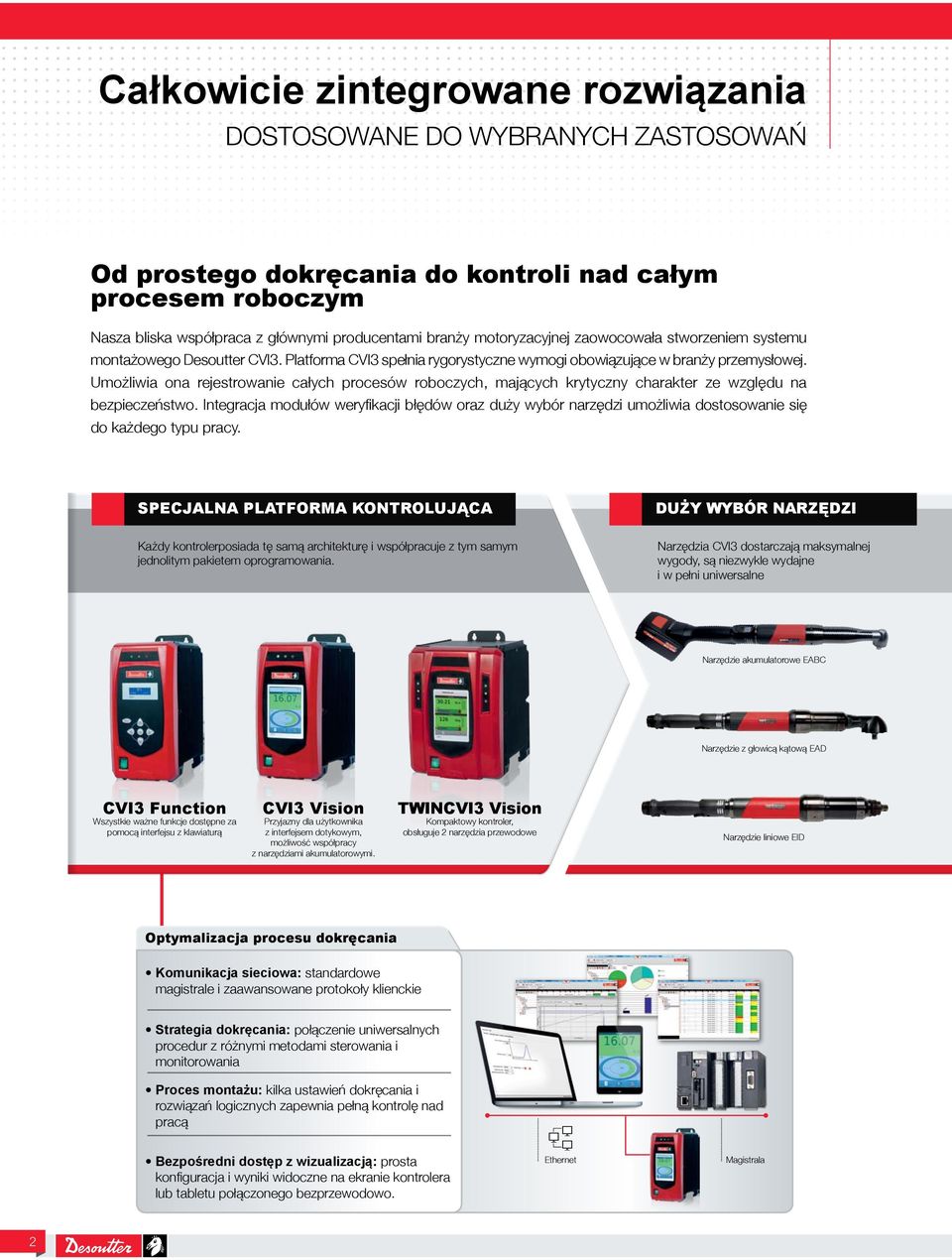

2 Całkowicie zintegrowane rozwiązania dostosowane do wybranych zastosowań Od prostego dokręcania do kontroli nad całym procesem roboczym Nasza bliska współpraca z głównymi producentami branży motoryzacyjnej zaowocowała stworzeniem systemu montażowego Desoutter 3. Platforma 3 spełnia rygorystyczne wymogi obowiązujące w branży przemysłowej. Umożliwia ona rejestrowanie całych procesów roboczych, mających krytyczny charakter ze względu na bezpieczeństwo. Integracja modułów weryfikacji błędów oraz duży wybór narzędzi umożliwia dostosowanie się do każdego typu pracy. SPECJALNA PLATFORMA KONTROLUJĄCA DUŻY WYBÓR NARZĘDZI Każdy kontrolerposiada tę samą architekturę i współpracuje z tym samym jednolitym pakietem oprogramowania. Narzędzia 3 dostarczają maksymalnej wygody, są niezwykle wydajne i w pełni uniwersalne Narzędzie akumulatorowe EABC Narzędzie z głowicą kątową EAD 3 Function Wszystkie ważne funkcje dostępne za pomocą interfejsu z klawiaturą 3 Vision Przyjazny dla użytkownika z interfejsem dotykowym, możliwość współpracy z narzędziami akumulatorowymi. TWIN3 Vision Kompaktowy kontroler, obsługuje 2 narzędzia przewodowe Narzędzie liniowe EID Optymalizacja procesu dokręcania Komunikacja sieciowa: standardowe magistrale i zaawansowane protokoły klienckie Strategia dokręcania: połączenie uniwersalnych procedur z różnymi metodami sterowania i monitorowania Proces montażu: kilka ustawień dokręcania i rozwiązań logicznych zapewnia pełną kontrolę nad pracą Bezpośredni dostęp z wizualizacją: prosta konfiguracja i wyniki widoczne na ekranie kontrolera lub tabletu połączonego bezprzewodowo. Ethernet Magistrala 2

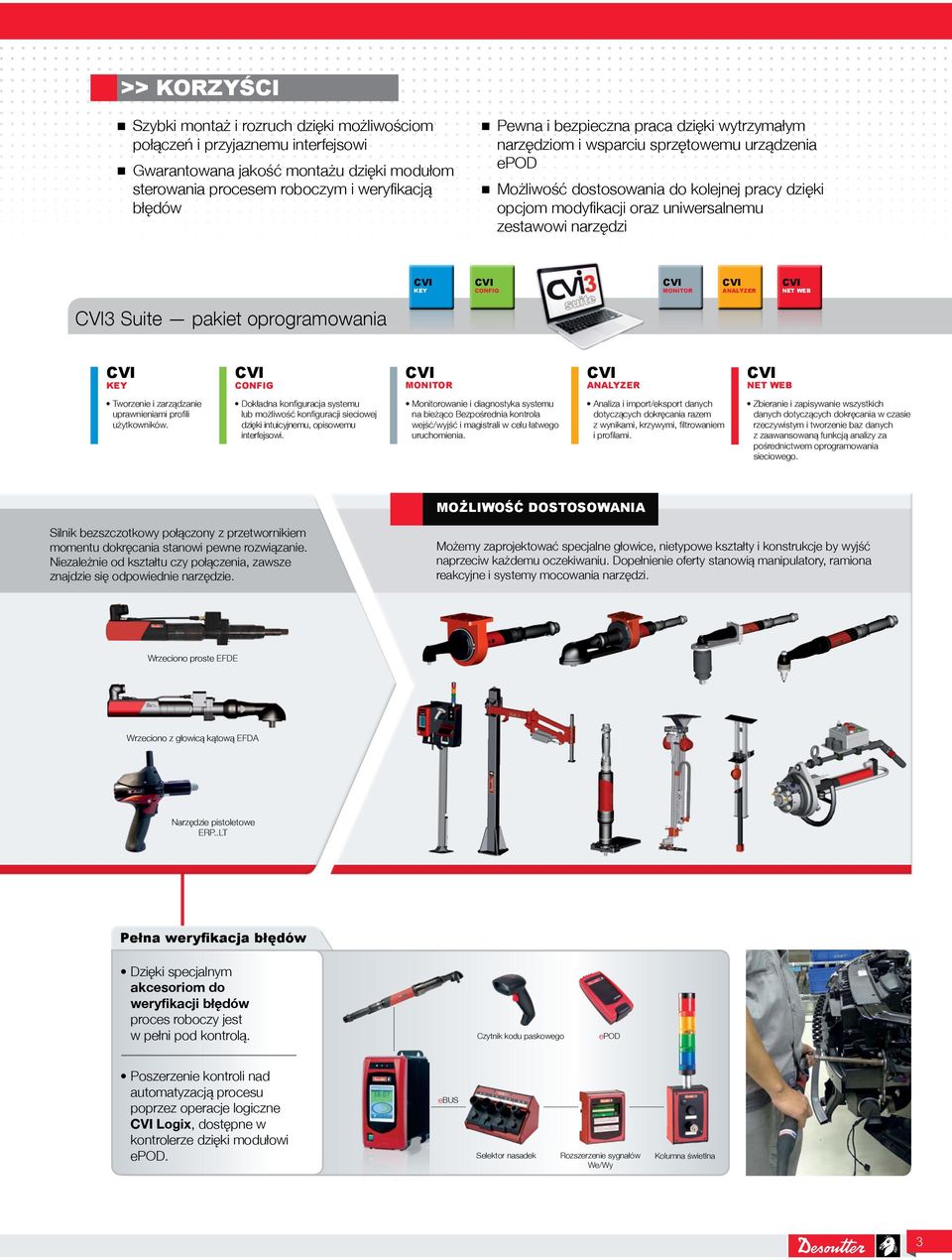

3 key config config analyzer Net Web >> KORZYŚCI szybki montaż i rozruch dzięki możliwościom połączeń i przyjaznemu interfejsowi Gwarantowana jakość montażu dzięki modułom sterowania procesem roboczym i weryfikacją błędów Pewna i bezpieczna praca dzięki wytrzymałym narzędziom i wsparciu sprzętowemu urządzenia epod Możliwość dostosowania do kolejnej pracy dzięki opcjom modyfikacji oraz uniwersalnemu zestawowi narzędzi key config monitor analyzer Net Web 3 Suite pakiet oprogramowania KEY config monitor ANALYZER net web tworzenie i zarządzanie uprawnieniami profili użytkowników. dokładna konfiguracja systemu lub możliwość konfiguracji sieciowej dzięki intuicyjnemu, opisowemu interfejsowi. Monitorowanie i diagnostyka systemu na bieżąco Bezpośrednia kontrola wejść/wyjść i magistrali w celu łatwego uruchomienia. analiza i import/eksport danych dotyczących dokręcania razem z wynikami, krzywymi, filtrowaniem i profilami. zbieranie i zapisywanie wszystkich danych dotyczących dokręcania w czasie rzeczywistym i tworzenie baz danych z zaawansowaną funkcją analizy za pośrednictwem oprogramowania sieciowego. MOŻLIWOŚĆ DOSTOSOWANIA Silnik bezszczotkowy połączony z przetwornikiem momentu dokręcania stanowi pewne rozwiązanie. Niezależnie od kształtu czy połączenia, zawsze znajdzie się odpowiednie narzędzie. Możemy zaprojektować specjalne głowice, nietypowe kształty i konstrukcje by wyjść naprzeciw każdemu oczekiwaniu. Dopełnienie oferty stanowią manipulatory, ramiona reakcyjne i systemy mocowania narzędzi. Wrzeciono proste EFDE Wrzeciono z głowicą kątową EFDA Narzędzie pistoletowe ERP..LT Pełna weryfikacja błędów dzięki specjalnym akcesoriom do weryfikacji błędów proces roboczy jest w pełni pod kontrolą. Czytnik kodu paskowego epod Poszerzenie kontroli nad automatyzacją procesu poprzez operacje logiczne Logix, dostępne w kontrolerze dzięki modułowi epod. ebus Selektor nasadek Rozszerzenie sygnałów We/Wy Kolumna świetlna 3

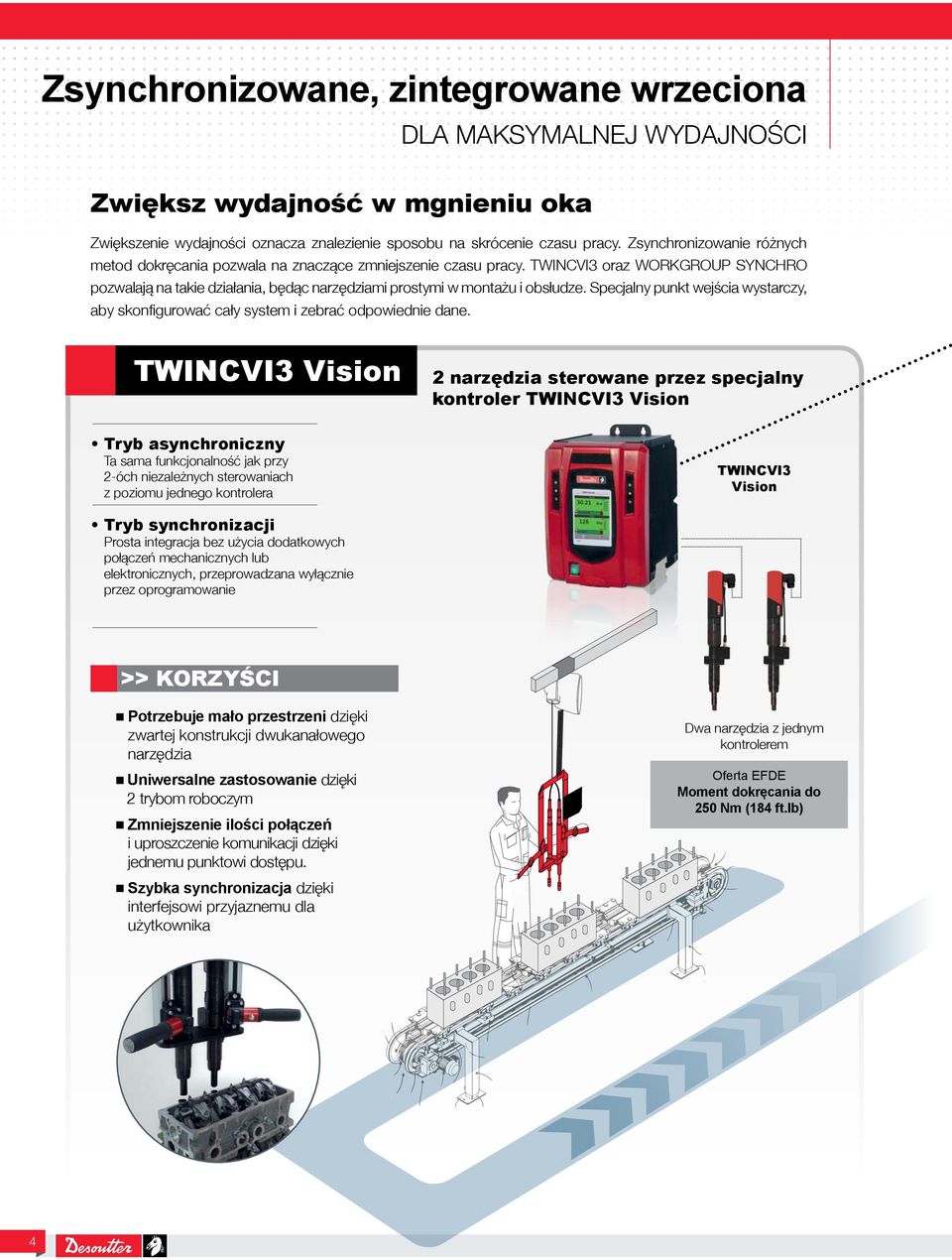

4 Zsynchronizowane, zintegrowane wrzeciona dla maksymalnej wydajności Zwiększ wydajność w mgnieniu oka Zwiększenie wydajności oznacza znalezienie sposobu na skrócenie czasu pracy. Zsynchronizowanie różnych metod dokręcania pozwala na znaczące zmniejszenie czasu pracy. TWIN3 oraz WORKGROUP SYNCHRO pozwalają na takie działania, będąc narzędziami prostymi w montażu i obsłudze. Specjalny punkt wejścia wystarczy, aby skonfigurować cały system i zebrać odpowiednie dane. TWIN3 Vision 2 narzędzia sterowane przez specjalny kontroler TWIN3 Vision Tryb asynchroniczny Ta sama funkcjonalność jak przy 2-óch niezależnych sterowaniach z poziomu jednego kontrolera TWIN3 Vision Tryb synchronizacji Prosta integracja bez użycia dodatkowych połączeń mechanicznych lub elektronicznych, przeprowadzana wyłącznie przez oprogramowanie >> KORZYŚCI Potrzebuje mało przestrzeni dzięki zwartej konstrukcji dwukanałowego narzędzia Uniwersalne zastosowanie dzięki 2 trybom roboczym Zmniejszenie ilości połączeń i uproszczenie komunikacji dzięki jednemu punktowi dostępu. Szybka synchronizacja dzięki interfejsowi przyjaznemu dla użytkownika Dwa narzędzia z jednym kontrolerem Oferta EFDE Moment dokręcania do 250 Nm (184 ft.lb) 4

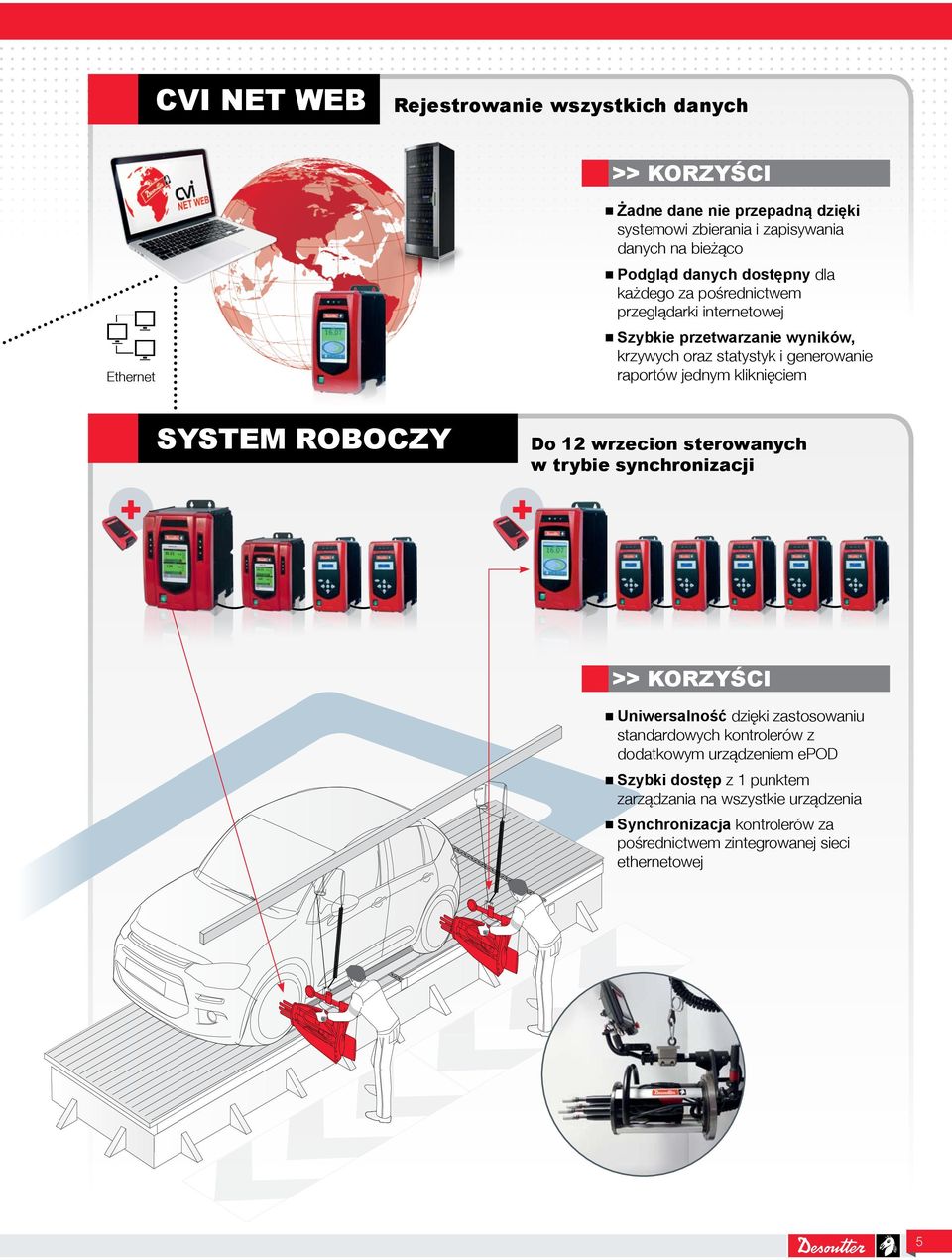

5 NET WEB Rejestrowanie wszystkich danych >> KORZYŚCI Ethernet Żadne dane nie przepadną dzięki systemowi zbierania i zapisywania danych na bieżąco Podgląd danych dostępny dla każdego za pośrednictwem przeglądarki internetowej Szybkie przetwarzanie wyników, krzywych oraz statystyk i generowanie raportów jednym kliknięciem SYSTEM ROBOCZY Do 12 wrzecion sterowanych w trybie synchronizacji >> KORZYŚCI Uniwersalność dzięki zastosowaniu standardowych kontrolerów z dodatkowym urządzeniem epod Szybki dostęp z 1 punktem zarządzania na wszystkie urządzenia Synchronizacja kontrolerów za pośrednictwem zintegrowanej sieci ethernetowej 5

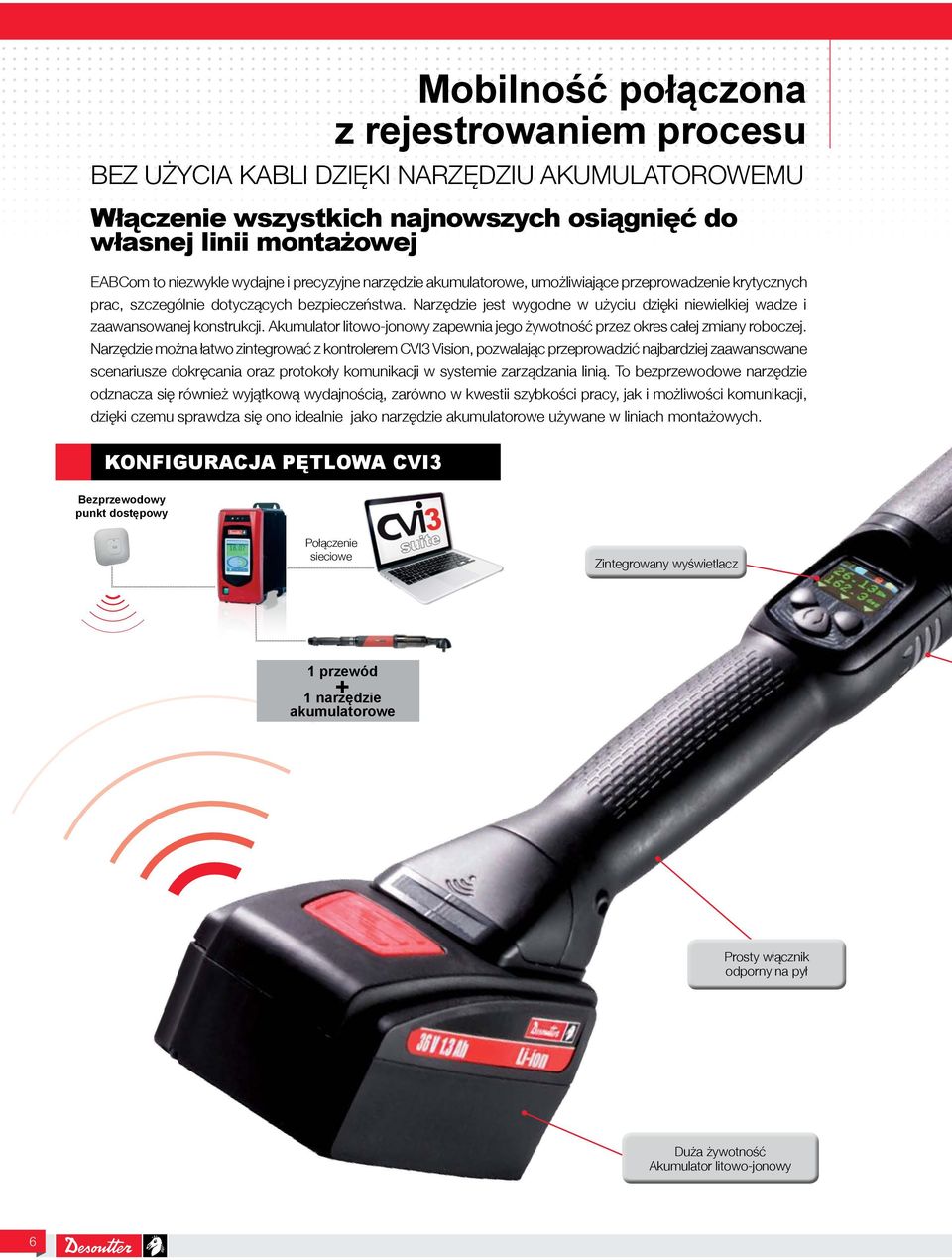

6 Mobilność połączona z rejestrowaniem procesu Bez użycia kabli dzięki narzędziu akumulatorowemu Włączenie wszystkich najnowszych osiągnięć do własnej linii montażowej EABCom to niezwykle wydajne i precyzyjne narzędzie akumulatorowe, umożliwiające przeprowadzenie krytycznych prac, szczególnie dotyczących bezpieczeństwa. Narzędzie jest wygodne w użyciu dzięki niewielkiej wadze i zaawansowanej konstrukcji. Akumulator litowo-jonowy zapewnia jego żywotność przez okres całej zmiany roboczej. Narzędzie można łatwo zintegrować z kontrolerem 3 Vision, pozwalając przeprowadzić najbardziej zaawansowane scenariusze dokręcania oraz protokoły komunikacji w systemie zarządzania linią. To bezprzewodowe narzędzie odznacza się również wyjątkową wydajnością, zarówno w kwestii szybkości pracy, jak i możliwości komunikacji, dzięki czemu sprawdza się ono idealnie jako narzędzie akumulatorowe używane w liniach montażowych. KONFIGURACJA PĘTLOWA 3 Bezprzewodowy punkt dostępowy Połączenie sieciowe Zintegrowany wyświetlacz 1 przewód + 1 narzędzie akumulatorowe Prosty włącznik odporny na pył Duża żywotność Akumulator litowo-jonowy 6

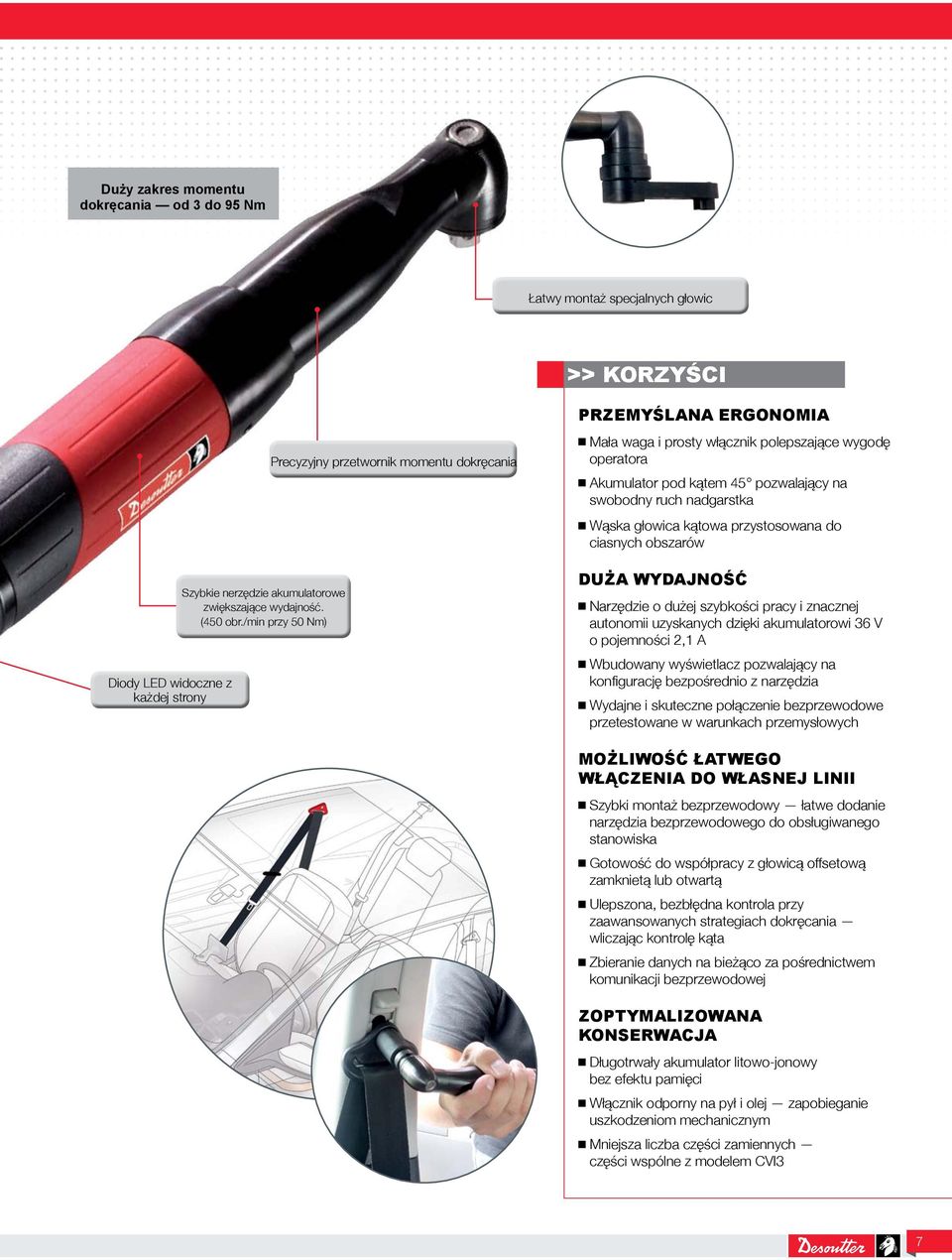

7 Duży zakres momentu dokręcania od 3 do 95 Nm Łatwy montaż specjalnych głowic >> KORZYŚCI Diody LED widoczne z każdej strony Szybkie nerzędzie akumulatorowe zwiększające wydajność. (450 obr./min przy 50 Nm) Precyzyjny przetwornik momentu dokręcania PRZEMYŚLANA ERGONOMIA Mała waga i prosty włącznik polepszające wygodę operatora akumulator pod kątem 45 pozwalający na swobodny ruch nadgarstka wąska głowica kątowa przystosowana do ciasnych obszarów DUŻA WYDAJNOŚĆ narzędzie o dużej szybkości pracy i znacznej autonomii uzyskanych dzięki akumulatorowi 36 V o pojemności 2,1 A wbudowany wyświetlacz pozwalający na konfigurację bezpośrednio z narzędzia wydajne i skuteczne połączenie bezprzewodowe przetestowane w warunkach przemysłowych Możliwość łatwego włączenia do własnej linii szybki montaż bezprzewodowy łatwe dodanie narzędzia bezprzewodowego do obsługiwanego stanowiska Gotowość do współpracy z głowicą offsetową zamknietą lub otwartą Ulepszona, bezbłędna kontrola przy zaawansowanych strategiach dokręcania wliczając kontrolę kąta zbieranie danych na bieżąco za pośrednictwem komunikacji bezprzewodowej ZOPTYMALIZOWANA KONSERWACJA długotrwały akumulator litowo-jonowy bez efektu pamięci włącznik odporny na pył i olej zapobieganie uszkodzeniom mechanicznym Mniejsza liczba części zamiennych części wspólne z modelem 3 7

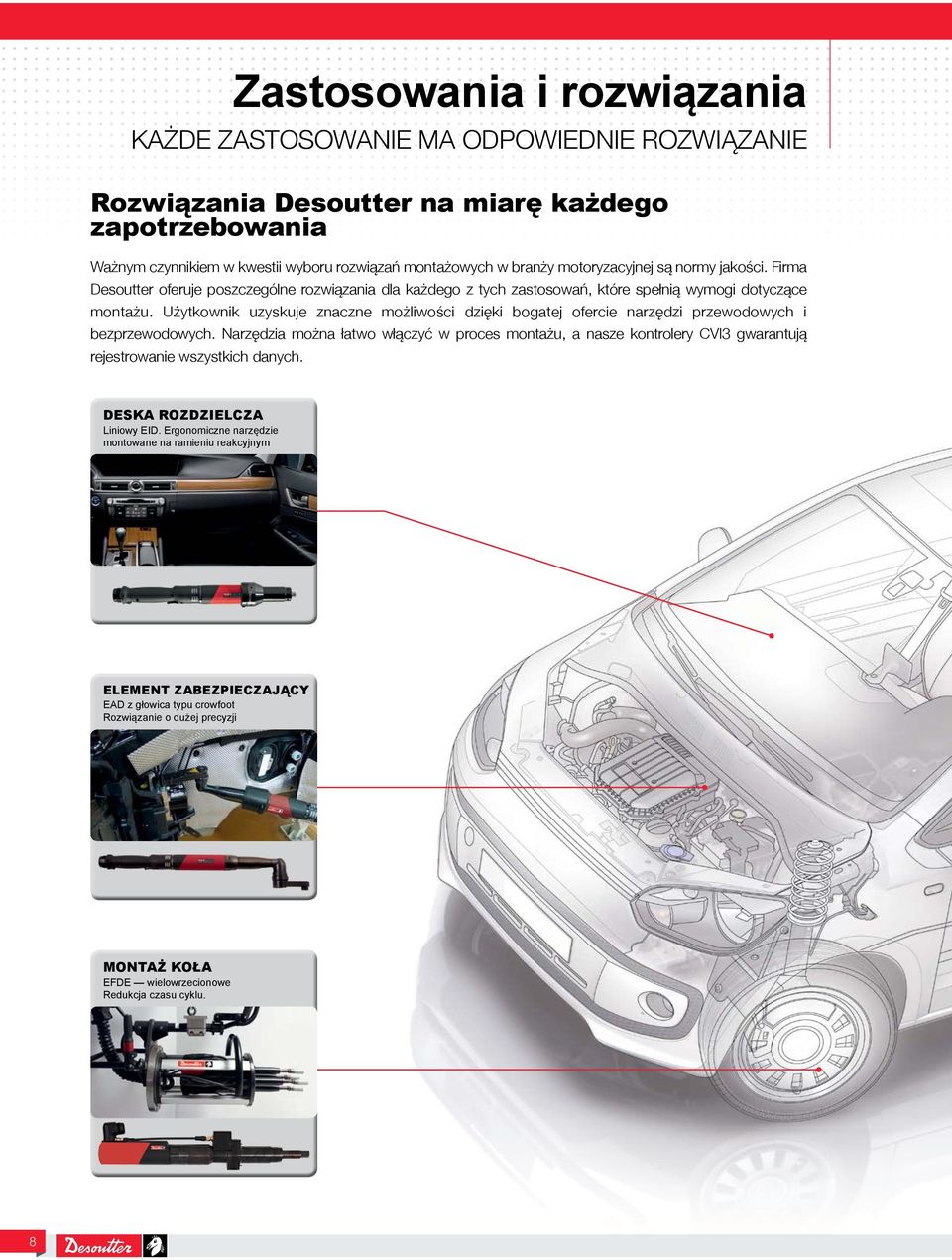

8 Zastosowania i rozwiązania Każde zastosowanie ma odpowiednie rozwiązanie Rozwiązania Desoutter na miarę każdego zapotrzebowania Ważnym czynnikiem w kwestii wyboru rozwiązań montażowych w branży motoryzacyjnej są normy jakości. Firma Desoutter oferuje poszczególne rozwiązania dla każdego z tych zastosowań, które spełnią wymogi dotyczące montażu. Użytkownik uzyskuje znaczne możliwości dzięki bogatej ofercie narzędzi przewodowych i bezprzewodowych. Narzędzia można łatwo włączyć w proces montażu, a nasze kontrolery 3 gwarantują rejestrowanie wszystkich danych. Deska rozdzielcza Liniowy EID. Ergonomiczne narzędzie montowane na ramieniu reakcyjnym Element zabezpieczający EAD z głowica typu crowfoot Rozwiązanie o dużej precyzji MONTAŻ KOŁA EFDE wielowrzecionowe Redukcja czasu cyklu. 8

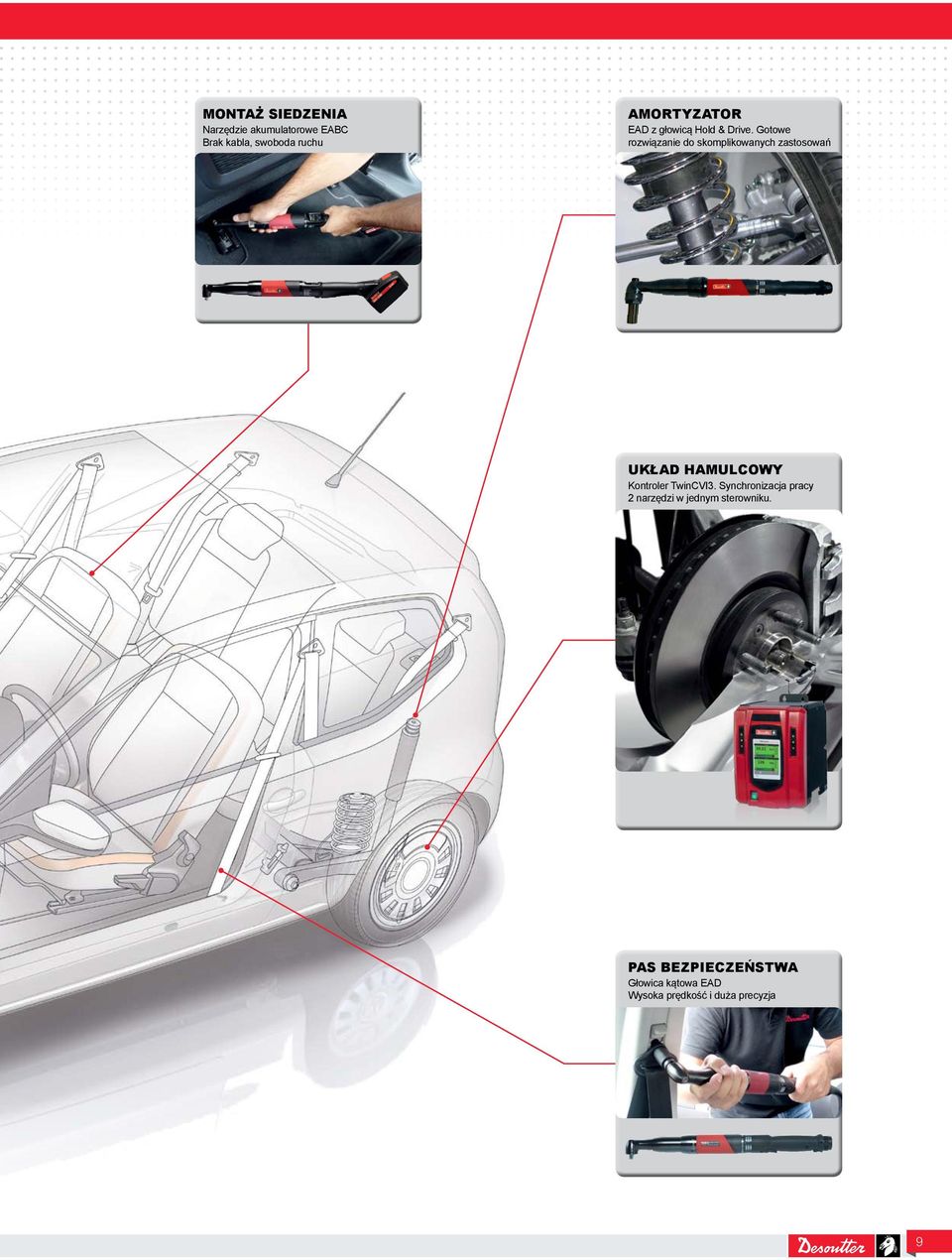

9 Montaż siedzenia Narzędzie akumulatorowe EABC Brak kabla, swoboda ruchu Amortyzator EAD z głowicą Hold & Drive. Gotowe rozwiązanie do skomplikowanych zastosowań Układ hamulcowy Kontroler Twin3. Synchronizacja pracy 2 narzędzi w jednym sterowniku. Pas bezpieczeństwa Głowica kątowa EAD Wysoka prędkość i duża precyzja 9

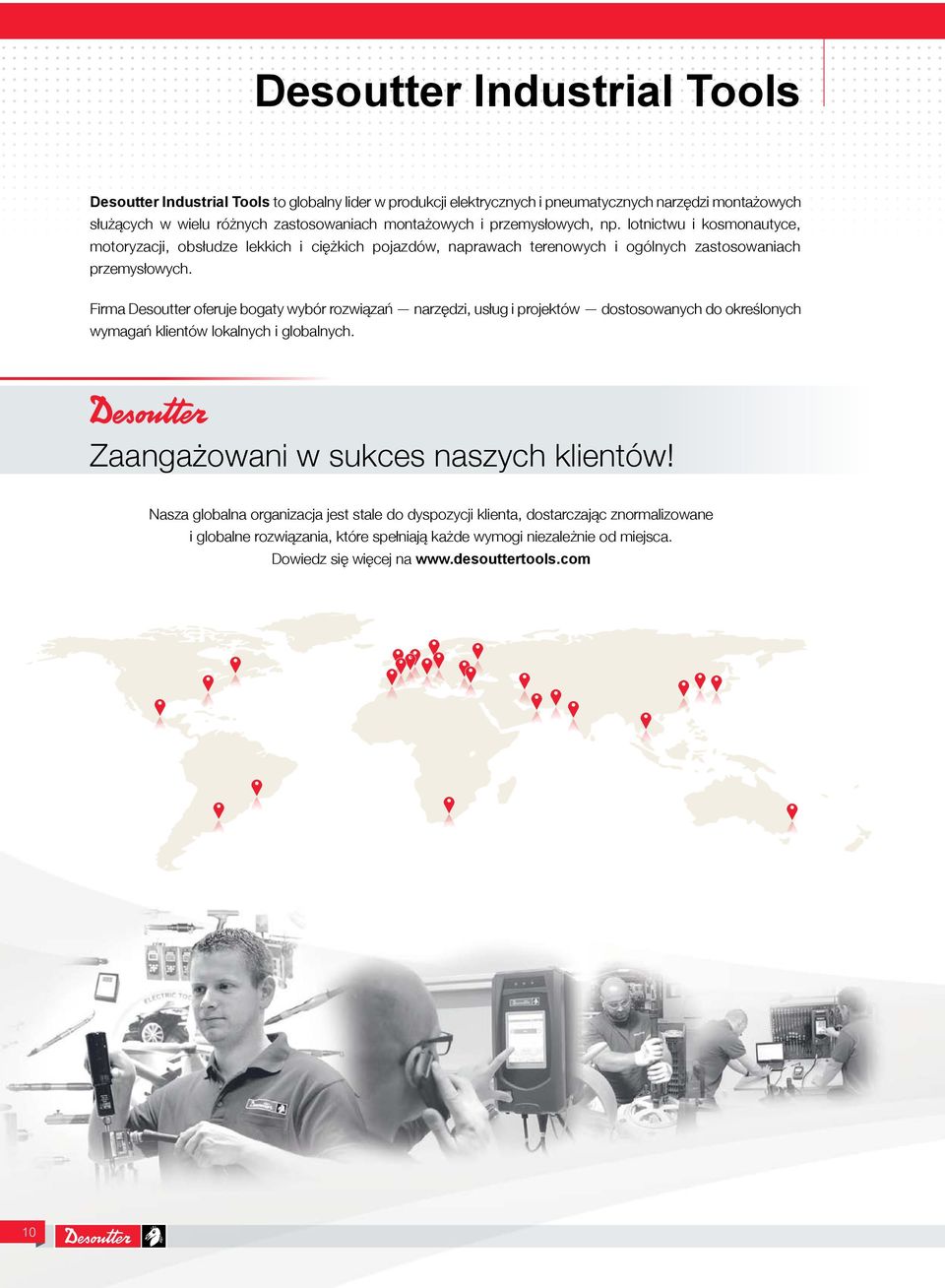

10 Desoutter Industrial Tools Desoutter Industrial Tools to globalny lider w produkcji elektrycznych i pneumatycznych narzędzi montażowych służących w wielu różnych zastosowaniach montażowych i przemysłowych, np. lotnictwu i kosmonautyce, motoryzacji, obsłudze lekkich i ciężkich pojazdów, naprawach terenowych i ogólnych zastosowaniach przemysłowych. Firma Desoutter oferuje bogaty wybór rozwiązań narzędzi, usług i projektów dostosowanych do określonych wymagań klientów lokalnych i globalnych. Zaangażowani w sukces naszych klientów! Nasza globalna organizacja jest stale do dyspozycji klienta, dostarczając znormalizowane i globalne rozwiązania, które spełniają każde wymogi niezależnie od miejsca. Dowiedz się więcej na 10

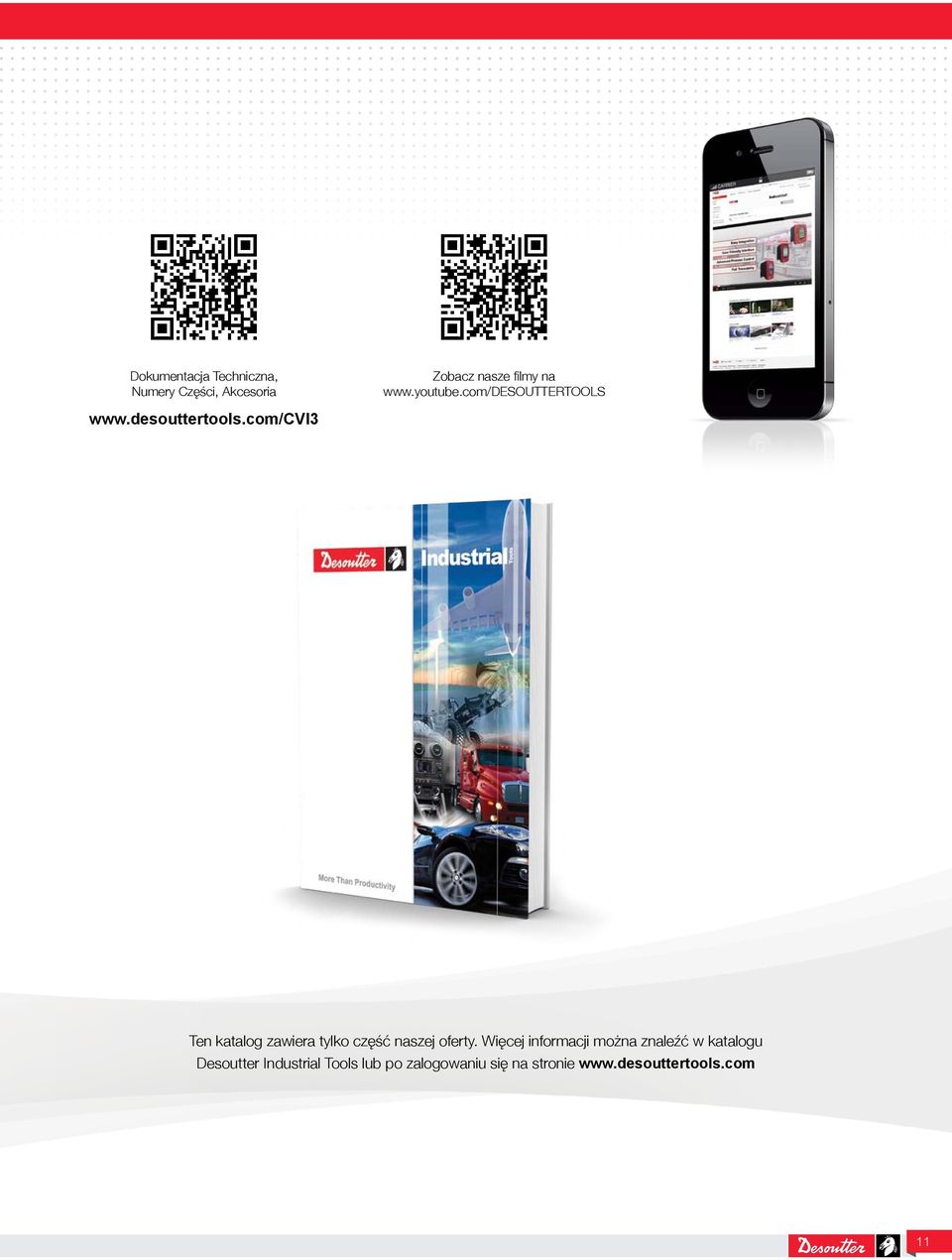

11 Dokumentacja Techniczna, Numery Części, Akcesoria Zobacz nasze filmy na Ten katalog zawiera tylko część naszej oferty. Więcej informacji można znaleźć w katalogu Desoutter Industrial Tools lub po zalogowaniu się na stronie 11

12 More Than Productivity Polski Copyright 2013 wrzesień 2013 r.
