1 Instrukcja obsługi urządzenia RW1NET Ver 1.1

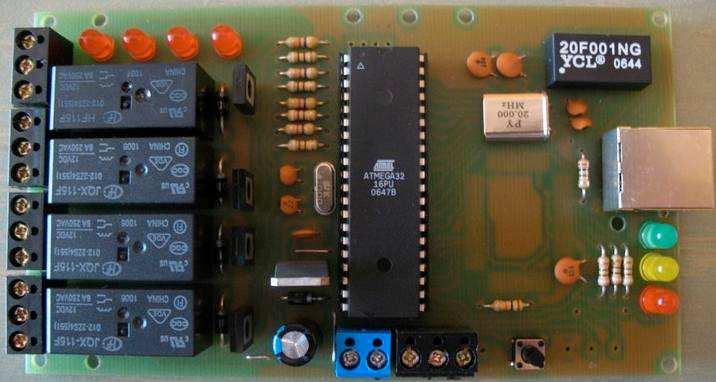

2 Opis ogólny RW1NET jest to urządzenie typu restarter-watchdog nadzorujące poprawną pracę urządzeń sieciowych takich jak: - switche - huby - routery - komputery - itp. Konfiguracja odbywa się przez interfejs ethernet 10Mbit, który jednocześnie jest wykorzystywany przez restarter ICMP. Typowo RW1NET wysyła pakiety testujące ICMP do sprawdzanych urządzeń i przy braku odpowiedzi (zawieszenia się urządzenia, switcha do którego urządzenie jest podłączone) powoduje przełączenie przekaźnika na określoną liczbę sekund i wysłanie pakietu UDP powiadamiającego o tym zdarzeniu do innego komputera. Cztery niezaleŝnie sterowane wyjścia przekaźnikowe o obciąŝalności 250VAC/8A, lub 24VDC/8A pozwalają równieŝ na zastosowanie restartera do włączania/wyłączania innych niŝ typowo sieciowe urządzeń. Dodatkowo RW1NET wyposaŝony został w dwa aktywne wejścia cyfrowe TTL 5V dzięki czemu moŝna monitorować rejestrować róŝnego typu zdarzenia zewnętrzne np.: - powiadomienie o otwarciu drzwi przy uŝyciu zewnętrznego czujnika typu kontaktron, przekaźnika, lub zwykłego styku biernego. - w przypadku zastosowania dodatkowych układów moŝliwe jest monitorowanie napięcia sieci. - wejścia mogą zostać powiązane z wyjściami co umoŝliwia przystosowanie restartera do współpracy z zewnętrznymi sterownikami/restarterami np.: typu GSM. Przy zmianie poziomu sygnału na wejściu z niskiego na wysoki (rozwarcie wejścia) RW1NET moŝe wysłać pakiet alarmowy UDP na zadany adres IP, lub teŝ zrestartować wyjście przekaźnikowe.

3 Opis szczegółowy Widok z przodu: Widok z prawej strony:

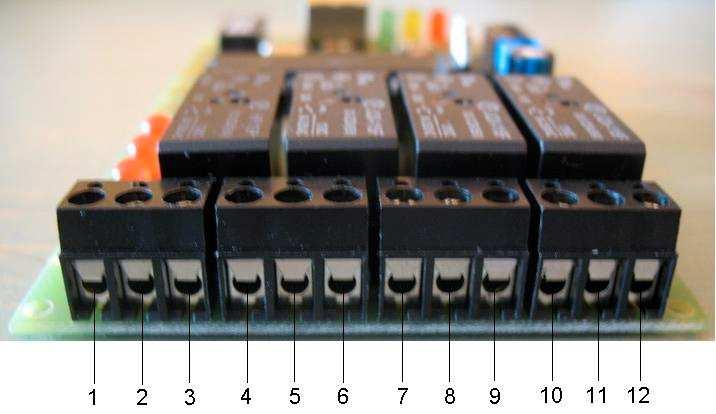

4 Widok z tyłu: Widok z lewej strony: Opis oznaczeń: 1,2,3 wyjście nr1. Przekaźnik nieaktywny Włączony 1,2 zwarte, przekaźnik aktywny 2,3 zwarte 4,5,6 wyjście nr2. Przekaźnik nieaktywny Włączony 4,5 zwarte, przekaźnik aktywny 5,6 zwarte 7,8,9 wyjście nr3. Przekaźnik nieaktywny Włączony 7,8 zwarte, przekaźnik aktywny 8,9 zwarte 10,11,12 wyjście nr4. Przekaźnik nieaktywny Włączony 10,11 zwarte, przekaźnik aktywny 11,12 zwarte

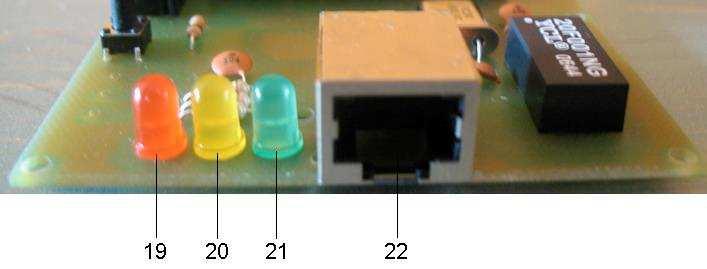

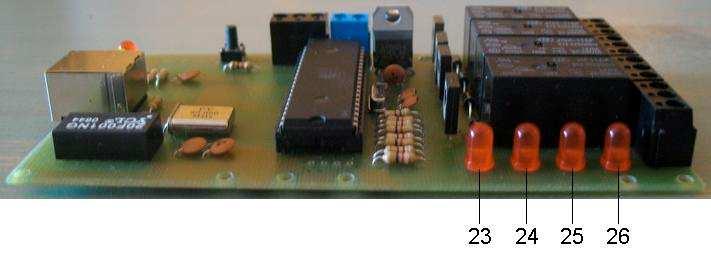

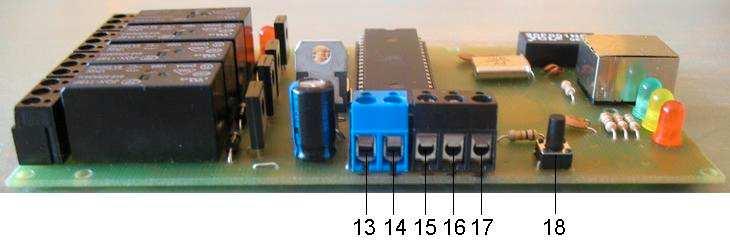

5 W urządzeniu zastosowano wyjścia monostabilne. W przypadku braku zasilania wszystkie wyjścia znajdują się w stanie Włączony. Włączenie zasilania powoduje natychmiastowy odczyt ostatnio zapisanej konfiguracji i odpowiednie ustawienie wyjść. 13 wejście (-) zasilania (przy podłączaniu naleŝy zachować szczególną ostroŝność, odwrotne podłączenie zasilania moŝe uszkodzić urządzenie) 14 wejście (+) zasilania 15 dodatkowa masa (-) do przyłączania wejść 16 wejście cyfrowe nr1 (+) 17 wejście cyfrowe nr2 (+) 18 przycisk reset/ustawienia fabryczne 19 LINK, lampka wskazująca podłączenie kabla sieciowego 20 RX, lampka wskazująca odbieranie pakietów 21 TX, lampka wskazująca wysyłanie pakietów 22 gniazdo RJ45 23 lampka informująca o stanie wyjścia nr1. świeci, gdy przekaźnik nieaktywny Włączony 24 lampka informująca o stanie wyjścia nr2. 25 lampka informująca o stanie wyjścia nr3. 26 lampka informująca o stanie wyjścia nr4. Parametry elektryczne i mechaniczne: - Zasilanie: 9-12VDC, - Pobór prądu ok. 160mA - Wbudowany watchdog sprzętowy zabezpieczający zawieszenie się RW1NET - Liczba wyjść przekaźnikowych: 4. - Cztery lampki sygnalizujące stan wyjść (gdy świeci, stan przekaźnika Włączony, w stanie spoczynku). - Liczba wejść cyfrowych TTL: 2. - Wymiary ok. 13,5cm x 8cm x 3cm (dł. szer. wys.). - Standard ethernet: 10Mbit - Trzy lampki sygnalizujące stan ethernetu LINK, RX, TX. - Przycisk reset: (wciśnięty przez ponad 5 sekund powoduje przywrócenie ustawień do fabrycznych). - Złącza typu ARK do podłączenia przewodów do przekaźników, wejść i zasilania.

6 Konfiguracja i zasada działania urządzenia Do konfiguracji urządzenia uŝywa się przeglądarki internetowej. W pasku adresu naleŝy wpisać fabryczny adres IP po czym pojawi się Ŝądanie autoryzacji. W polu uŝytkownik naleŝy wpisać admin, a w polu hasło public. Po prawidłowym przebiegu autoryzacji pojawi się ekran startowy wraz z zakładkami w górnej części okienka:

7 Ustawienia sieciowe Przycisk zapisz powoduje zapis nowych ustawień sieciowych: adres ip urządzenia (domyślnie ), maska (ustawienie fabryczne ), bramka (ustawienie fabryczne ), port konfiguracyjny HTTP (ustawienie fabryczne 80).

8 Narzędzia Zakładka Narzędzia udostępnia wybór wyjścia, które będzie konfigurowane:

9 Status Zakładka Status pozwala na restart samego urządzenia RW1NET jak i przywrócenie ustawień fabrycznych z poziomu przeglądarki: Alarmy W przypadku uruchomionego odpytywania ICMP urządzenie wysyła alarmy do zadanego adresu IP (fabryczny alarmy wyłączone) na określony port UDP (fabryczny 9123). Alarm tego typu wysyłany będzie tylko w przypadku automatycznego restartu przekaźnika w wyniku braku odpowiedzi na zapytania ICMP. Jako alarm wysyłany jest pakiet UDP - od przekaźnika nr1 pakiet o długości 29 (długość danych 1 Bajt znak 1 ) - od przekaźnika nr2 o długości 30 (dane 2 Bajty znaki 22 ). - od przekaźnika nr3 o długości 31 (dane 3 Bajty znaki 333 ). - od przekaźnika nr4 o długości 32 (dane 4 Bajty znaki 4444 ).

10 W polach Stan wejścia widoczny jest aktualny stan wejść cyfrowych. Gdy na wejściu jest stan wysoki, lub do wejścia nic nie podłączono, wyświetlany jest napis ROZWARTE, gdy na wejściu jest stan niski (wejście zwarte do masy) wyświetlany jest napis ZWARTE. Zaznaczenie opcji Wyślij alarm (domyślnie odznaczone) powoduje Ŝe w przypadku zmiany stanu na wejściu z niskiego na wysoki (rozwarcie wejścia) na adres alarmowy wysyłany jest pakiet UDP: - od wejścia nr1 pakiet o długości 33 (dane 5 bajtów znaki ). - od wejścia nr2 o długości 34 (dane 6 bajtów znaki ). Metoda ta pozwala w łatwy sposób logować restart przekaźników w systemie linux przez wykorzystanie np.: pakietu iptables. Dodanie do iptables regułek: iptables -A INPUT -m length --length 29 -s p udp --dport j LOG --log-prefix "restart wyjscia nr1 " iptables -A INPUT -m length --length 30 -s p udp --dport j LOG --log-prefix "restart wyjscia nr2 " iptables -A INPUT -m length --length 31 -s p udp --dport j LOG --log-prefix "restart wyjscia nr3 " iptables -A INPUT -m length --length 32 -s p udp --dport j LOG --log-prefix "restart wyjscia nr4 " spowoduje, Ŝe po wystąpieniu restartu w wyniku braku odpowiedzi na zapytanie ICMP w pliku /var/log/messages pojawią się wpisy: Aug 19 20:36:43 localhost kernel: restart wyjscia nr1 IN=eth0 OUT= MAC=00:0c:6e:42:36:7b:50:41:57:00:00:02:08:00 SRC= DST= LEN=29 TOS=0x00 PREC=0x00 TTL=255 ID=23278 PROTO=UDP SPT=9124 DPT=9123 LEN=9 Aug 19 20:36:43 localhost kernel: restart wyjscia nr2 IN=eth0 OUT= MAC=00:0c:6e:42:36:7b:50:41:57:00:00:02:08:00 SRC= DST= LEN=30 TOS=0x00 PREC=0x00 TTL=255 ID=23278 PROTO=UDP SPT=9124 DPT=9123 LEN=10 Aug 19 20:36:44 localhost kernel: restart wyjscia nr3 IN=eth0 OUT= MAC=00:0c:6e:42:36:7b:50:41:57:00:00:02:08:00 SRC= DST= LEN=31 TOS=0x00 PREC=0x00 TTL=255 ID=23278 PROTO=UDP SPT=9124 DPT=9123 LEN=11 Aug 19 20:36:44 localhost kernel: restart wyjscia nr4 IN=eth0 OUT= MAC=00:0c:6e:42:36:7b:50:41:57:00:00:02:08:00 SRC= DST= LEN=32 TOS=0x00 PREC=0x00 TTL=255 ID=4733 PROTO=UDP SPT=9124 DPT=9123 LEN=12 Podobnie dodanie poniŝszych regułek: iptables -A INPUT -m length --length 33 -s p udp --dport j LOG --log-prefix "rozwarcie wejscia nr1 " iptables -A INPUT -m length --length 34 -s p udp --dport j LOG --log-prefix "rozwarcie wejscia nr2 " spowoduje, Ŝe po rozwarciu wejścia w pliku /var/log/messages pojawią się wpisy:

11 Aug 19 20:36:44 localhost kernel: rozwarcie wejścia nr1 IN=eth0 OUT= MAC=00:0c:6e:42:36:7b:50:41:57:00:00:02:08:00 SRC= DST= LEN=33 TOS=0x00 PREC=0x00 TTL=255 ID=4733 PROTO=UDP SPT=9124 DPT=9123 LEN=13 Aug 19 20:36:44 localhost kernel: rozwarcie wejścia nr2 IN=eth0 OUT= MAC=00:0c:6e:42:36:7b:50:41:57:00:00:02:08:00 SRC= DST= LEN=34 TOS=0x00 PREC=0x00 TTL=255 ID=4733 PROTO=UDP SPT=9124 DPT=9123 LEN=14 W polach Restartowane wyjścia (domyślnie odznaczone) moŝna powiązać wejście z dowolnymi wyjściami co spowoduje, Ŝe w przypadku zmiany stanu na wejściu z niskiego na wysoki (rozwarcie) wyjścia te zostaną zrestartowane na czas określony w polu Czas wyłączenia konfiguracji danego wyjścia. UmoŜliwia to restartowanie wyjść za pomocą zewnętrznych układów sterujących.

12 Zmiana hasła Zmiana hasła odbywa się po prawidłowym wpisaniu starego i dwukrotnym wpisaniu nowego (maksymalnie 12 znaków). Hasło wyświetlane jest w formie gwiazdek i nie jest bezpośrednio widoczne w oknie przeglądarki.

13 Konfiguracja wyjść Po wybraniu jednego z wyjść na ekranie Narzędzia udostępniony jest panel konfiguracyjny wyjścia:

14 Opis parametrów wyjścia: Adres IP1, IP2, IP3 adresy docelowe sprawdzanych urządzeń (fabryczne ). Wpisanie w jedno z tych pól adresu powoduje, Ŝe adres ten jest pomijany i nie sprawdzany. Wpisując we wszystkie trzy pola adres zerowy testowanie ICMP zostanie wyłączone, jednakŝe w celu wyłączenia odpytywania ICMP zalecane jest wpisanie 0 w pole Liczba zapytań ICMP dla jednego IP. Restartuj gdy nie odpowiada pole to pozwala wybrać sposób restartowania przekaźnika. śaden przekaźnik będzie restartowany gdy wystąpi brak odpowiedzi od wszystkich adresów ip znajdujących się na liście. Którykolwiek przekaźnik będzie restartowany gdy wystąpi brak odpowiedzi od przynajmniej jednego adresu ip z listy. Wartość fabryczna śaden. Liczba zapytań ICMP dla jednego IP liczba zapytań ICMP wysyłanych do kaŝdego adresu ip znajdującego się na liście. Gdy przyjdzie przynajmniej jedna odpowiedź z danego adresu to zostanie on uznany za OBECNY. Wartość dozwolona od 0 do 10. Wpisanie 0 spowoduje, Ŝe odpytywanie ICMP będzie wyłączone. RównieŜ nie będą generowane Ŝadne alarmy. Rozmiar ICMP rozmiar danych w testowym pakiecie icmp. Dozwolone wartości od 0 do Fabryczna wartość 64. Czas oczekiwania na odpowiedź ICMP po wysłaniu kaŝdego z zapytań icmp RW1NET sprawdza przez ten czas czy nadeszła odpowiedź. Dozwolone wartości od 1 do 5 sekund. Fabryczna wartość 5. Opóźnienie wysyłania ICMP po restarcie i włączeniu zasilania Dozwolone wartości 0 (brak) do 10 minut. W przypadku zaniku i ponownym włączeniu zasilania jest to czas w minutach o jaki RW1NET opóźni testowanie ICMP. W przypadku restartu danego wyjścia w wyniku braku odpowiedzi ICMP jest to minimalny czas po którym RW1NET ponownie zacznie testować urządzenia podłączone do tego wyjścia. Minimalna wartość tego parametru powinna być większa niŝ maksymalny czas włączania urządzenia które uruchamia się najdłuŝej ze wszystkich podłączonych do danego wyjścia. Parametr wykorzystywany jest w przypadku gdy czas uruchamiania się urządzenia testowanego jest stosunkowo długi np.: komputer. Jednocześnie pozwala na bardziej swobodne wykorzystanie parametru (skrócenie) Okres wysyłania ICMP.

15 PoniŜej przykłady wykorzystania parametru przedstawiające najbardziej prosty przypadek, gdy do jednego wyjścia podłączone jest tylko jedno urządzenie testowane: Przykład 1 - włączenie/powrót zasilania: 1. Do jednego z wyjść restartera podłączono reset płyty głównej komputera, którego maksymalny czas uruchomienia wynosi do 2 minut. Komputer zasilany jest bezpośrednio z sieci. Parametr Opóźnienie wysyłania ICMP... = 0 (brak), Liczba zapytań ICMP dla jednego IP = 5, Czas oczekiwania na odpowiedź ICMP = 3 sekund, Okres wysyłania ICMP = 5 minut 2. Chwilowy zanik napięcia spowodował restart zarówno komputera i RW1NET. 3. PoniewaŜ parametr Opóźnienie wysyłania ICMP... ustawiono na 0 (brak) RW1NET natychmiast po powrocie zasilania rozpoczął odpytywanie ICMP. 4. Po upływie czasu 15 sekund (5 * 3sek) komputer nie zdąŝy się uruchomić i zostanie ponownie zrestartowany. 5. Kolejne testowanie ICMP nastąpi po upływie 4 minut i 45 sekund (jak wynika z parametru Okres wysyłania ICMP ). Po tym czasie komputer będzie juŝ uruchomiony i odpowie na zapytanie. Uwaga do punktu 2 i 4: Gdyby Opóźnienie wysyłania ICMP... ustawiono na 5 minut odpytywanie rozpoczęłoby się dopiero po tym czasie co pozwoliłoby na całkowite uruchomienie komputera i nie zostałby niepotrzebnie zrestartowany. Przykład 2 - krótki Okres wysyłania ICMP 1. Do jednego z wyjść restartera podłączono reset płyty głównej komputera, którego czas uruchomienia wynosi ok. 2,5 minuty. 2. Parametr Opóźnienie wysyłania ICMP... = 0 (brak), Liczba zapytań ICMP dla jednego IP = 5 Czas oczekiwania na odpowiedź ICMP = 3 sekundy Okres wysyłania ICMP = 2 minuty. 3. Komputer się zawiesił. 4. RW1NET rozpoczął testowanie komputera wysyłając zapytania ICMP. 6. Po upływie czasu 15 sekund (5*3sek) od rozpoczęcia testowania komputer został zrestartowany i zaczął się ponownie uruchamiać. 7. Po upływie czasu 1 minuty i 45 sekund (jak wynika z parametru Okres odpytywania ICMP ) RW1NET ponownie rozpoczął testowanie. 8. Po upływie kolejnych 15 sekund drugiego testu komputer nadal nie odpowiada poniewaŝ jeszcze się uruchamia, od restartu minęło 2min (1min 45sek + 15sek) 9. Komputer został ponownie zrestartowany.

16 10. W wyniku zbytu krótkiego Okresu odpytywania ICMP komputer będzie restartowany w nieskończoność, lub do osiągnięcia Ograniczenia licznika kolejnych restartów. W powyŝszej sytuacji minimalna wartość parametru Okres odpytywania ICMP powinna wynosić 3 minuty. Dzięki wprowadzeniu Opóźnienia wysyłania ICMP i ustawieniu go w tym przypadku na minimum 3 minuty uniknie się zbędnych restartów, moŝna równieŝ zmniejszyć Okres wysyłania ICMP do minimalnej wartości 1 minuty. Faktyczne opóźnienie wysyłania ICMP od momentu restartu będzie równe parametrowi Opóźnienia wysyłania ICMP tylko w sytuacji gdy czas do chwili ponownego testowania wynikający z Okresu wysyłania ICMP będzie krótszy niŝ wartość parametru Opóźnienie wysyłania ICMP. Przykład: Okres wysyłania ICMP = 3 minuty Czas oczekiwania na odpowiedź ICMP =3 sekundy Liczba zapytań ICMP dla jednego IP =5 Opóźnienie wysyłania ICMP =2 minuty Restart wyjścia w przypadku braku odpowiedzi nastąpi po 15 sekundach od rozpoczęcia testu. Czas pozostały do kolejnego testu wynikający z Okresu wysyłania ICMP wynosi 2min i 45sek. W takim przypadku czas ten jest dłuŝszy od Opóźnienia wysyłania ICMP więc będzie to faktyczny czas opóźnienia. JeŜeli byłby krótszy niŝ 2 minuty to faktyczny czas opóźnienia byłby równy parametrowi Opóźnienie wysyłania ICMP... =2min. Okres wysyłania ICMP odstęp czasowy, pomiędzy kolejnymi seriami zapytań ICMP do adresów z listy. Ograniczenie licznika kolejnych restartów maksymalna wartość licznika restartowań. Opcja pozwala na ograniczenie liczby restartów pomimo, których nadal nie uzyskano Ŝadnej odpowiedzi ICMP. Po osiągnięciu przez licznik restartów tej wartości przekaźnik nie będzie juŝ przełączany dopóki licznik nie zostanie wyzerowany (alarmy UDP nadal są wysyłane). Wartość dozwolona od 0 do 10. Wpisanie 0 powoduje wyłączenie tej opcji, a przekaźnik będzie restartowany w nieskończoność. Wartość fabryczna 3. Zeruj licznik restartów po przekroczeniu i uzyskaniu odpowiedzi zaznaczenie tej opcji spowoduje, Ŝe licznik restartów po osiągnięciu maksymalnej wartości zostanie automatycznie wyzerowany w momencie uzyskania odpowiedzi ICMP. JeŜeli opcja ta nie jest zaznaczona licznik restartów naleŝy wyzerować ręcznie poprzez ponowne zapisanie ustawień.

17 Przykład: 1. Do jednego z wyjść restartera podłączono reset płyty głównej komputera. 2. Awaria komputera (sieci) spowodowała Ŝe komputer przestał odpowiadać na zapytania ICMP. 3. Komputer został restartowany raz lecz pomimo tego nadal nie odpowiada. 4. W sumie restartowany był trzykrotnie. PoniewaŜ ograniczenie licznika kolejnych restartów ustawiono na 3 RW1NET zaprzestał restartowania. 5. Okazało się, Ŝe przyczyną awarii był uszkodzony kabel sieciowy, który po jakimś czasie naprawiono. RW1NET cały czas wysyłał zapytania ICMP i po usunięciu awarii w końcu uzyskał odpowiedź z komputera. 6. PoniewaŜ pole zeruj licznik restartów po przekroczeniu i uzyskaniu odpowiedzi było zaznaczone RW1NET automatycznie wyzerował licznik restartów i w przypadku ponownej awarii znów będzie restartował komputer trzykrotnie. Gdyby pole to nie było zaznaczone to pomimo uzyskania odpowiedzi licznik restartów nie zostałby automatycznie wyzerowany, naleŝałoby to zrobić ręcznie. Uwaga: Do punktu 3. Gdyby komputer po pierwszym lub drugim restartowaniu zaczął odpowiadać licznik restartów zostanie równieŝ wyzerowany i proces odliczania rozpocząłby się od początku. Restartowanie okresowe powoduje restartowanie przekaźnika co zadany okres czasu. Opcja działa niezaleŝnie od algorytmu ICMP. W tym przypadku w momencie restartu nie są generowane Ŝadne alarmy. Dozwolone wartości od 0 do 1440 minut (24 godziny). Wpisanie 0 wyłącza okresowe restartowanie. Wartość fabryczna 0. Czas wyłączenia określa czas wyłączenia przekaźnika podczas restartu. Dozwolone wartości od 1 do 10 sekund. Wartość fabryczna 5 sekund. Stan wyjścia przekaźnika Ustawienie na Włączony (wartość fabryczna) umoŝliwia restartowanie. Wyłączony wyłącza przekaźnik na stałe i blokuje restartowanie. Restartuj teraz zaznaczenie tego pola i wciśnięcie przycisku OK. spowoduje natychmiastowy restart przekaźnika pod warunkiem, Ŝe przekaźnik będzie w stanie Włączony. Wykonanie tego polecenia nie ma Ŝadnego wpływu na ustawienia i stan innych parametrów RW1NET, nie powoduje teŝ zapisania nowych wartości.

18 Sterowanie za pomocą konsoli W przypadku, gdy nie ma dostępu do przeglądarki istnieje moŝliwość sterowania urządzeniem z konsoli systemu linux za pomocą programu rw1net. Uruchomienie programu polega na wydaniu komendy rw1net wraz z adresem docelowym urządzenia, oraz opcjonalnie numerem portu http (domyślnie 80). Po wpisaniu poprawnego hasła dostępu (hasło jest niewidoczne podczas wpisywania) program nawiąŝe połączenie z urządzeniem i odczyta wszystkie aktualne ustawienia, oraz wyświetli się główne menu konfiguracyjne j.w.

19 Ustawienia sieciowe Po wybraniu polecenia nr 1. będzie moŝliwa zmiana ustawień sieciowych: Zmiana ustawień polega na ustawieniu wybranego parametru, a następnie wydaniu polecenia Zapisz ustawienia. Efektem tego jest zapisanie nowych ustawień w urządzeniu.

20 Ustawienie wyjść Podobnie jak ustawienia sieciowe zmieniane są parametry wyjść przekaźnikowych. Polecenie nr 2 wyświetli listę wyboru wyjść. Znaczenie poszczególnych opcji podane zostało podczas opisu konfiguracji za pomocą przeglądarki WWW. RównieŜ w tym przypadku kolejno najpierw ustawia się parametry, a następnie wykonuje zapis ustawień w urządzeniu poleceniem nr 17.

21 Ustawienie alarmów

22 Restart i przywrócenie do ustawień fabrycznych

23 Zmiana hasła dostępu Ustawienie hasła polega na podaniu obecnego hasła dostępu, oraz dwukrotnym wpisaniu nowego (hasła nie są widoczne podczas wpisywania). Następnie wybranie komendy Zapisz nowe hasło spowoduje zapis hasła w urządzeniu. Po zmianie hasła, aby dokonać odczytu lub zmiany konfiguracji naleŝy wyjść z programu i zalogować się ponownie.
