1 Restarter GSM. Instrukcja montażu i konfiguracji. INETECH

2 1. Dane techniczne Napięcie zasilania 7-37V GSM Wejścia Wyjścia 850/900/1800/1900 MHz 2 analogowe 0 do 10V/4 cyfrowe 4 przekaźniki 1A/30VDC + 4 przekaźniki 16A/250VAC Czujniki temperatury Wbudowany -40 C do 70 C + zewnętrzny -40 C do 70 C Interfejs SIM Antena 1.8 i 3V Wkręcana, złącze SMA 2. Opis wejść i wyjść IN1 0-10V Wejścia analogowe, zakres pomiary od 0 IN2 0-10V do 10V IN3 NC/NO IN4 NC/NO IN5 NC/NO IN6 NC/NO COM K1 K2 Wejścia cyfrowe normalnie zamknięte lub normalne otwarte (NC lub NO) Wyjścia przekaźnikowe, maksymalny prąd: 1A

3 K3 K4 USB VDC 8-37V GND Wyjścia przekaźnikowe, maksymalny prąd: 6A Złącze USB do programowania sterownika GSM Wejście zasilania 3.Diody LED LED1 mruga gotowość urządzenia do pracy LED2 przejście w tryb programowania LED3 mruga wysyła SMS'a LED4 obecność napięcia zasilania LED5 wysyłanie danych przez USB LED6 odbiór danych przez USB 4. Programowanie należy odłączyć zasilanie od sterownika, podłączyć kabel mini USB do sterownika oraz do komputera, podłączyć zasilanie do sterownika, uruchomić program GSM.exe, wybrać z listy odpowiedni numeru portu COM, nacisnąć "Połącz", po połączeniu nacisnąć "Odczytaj",

4 w polach pojawią się ostatnio zapisane parametry, po wpisaniu nowych parametrów nacisnąć Zapisz, w zakładce Inne można przetestować wejścia, wyjścia oraz pomiar temperatury, odłączyć kabel USB, odłączyć zasilanie na kilka sekund, można ponownie podłączyć zasilanie 5.Program konfigurujący 5.1 Numery telefonów 5.2 Wejścia analogowe oraz czujnik temperatury. Na pierwszy numer tel. zostanie wysłana wiadomość o treści: napiecie powyzej 6,5V gdy napięcie na wejściu IN1 przekroczy wartość 6,5V Na pierwszy numer tel. zostanie wysłana wiadomość o treści: napiecie ponizej 2V gdy napięcie na wejściu IN1 spadnie poniżej 2V

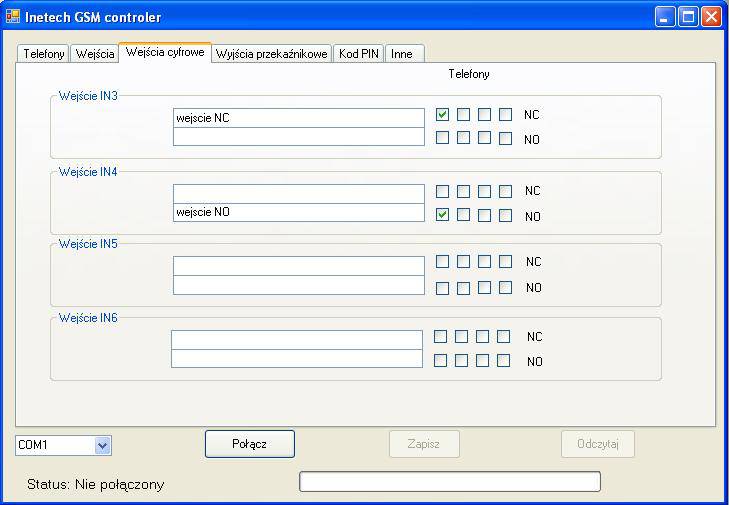

5 5.3 Wejścia cyfrowe. Na pierwszy numer telefonu zostanie wysłana wiadomość o treści wejście NC po rozwarciu wejścia IN3 od masy. Wejście normalnie zamknięte: Na pierwszy numer telefonu zostanie wysłana wiadomość o treści wejście NO po rozwarciu wejścia IN4 od masy Wejście normalnie otwarte:

6 5.4 Wyjścia przekaźnikowe. Czas przerwy podczas restartu ustala się na jaki zostaje przełączony przekaźnik po wydaniu rozkazu Rstx gdzie x to nr wyjścia. Reset przy połączeniu głos. wykonanie połączenia głosowego będzie miało taki sam efekt jak wysłanie rozkazu Rstx Odwrócony reset zaznaczenie tej opcji powoduje przeciwne działanie rozkazu Rstx. Oznacz to że przekaźnik zostaje załączony na określony czas, a później wyłączony. Nie zaznaczenie tej opcji powoduje, po wysłaniu rozkazu Rstx, wyłączenie przekaźnika(który wcześniej musi zostać włączony) na określony czas, a później jego włączenie. Stan po uruchomieniu można ustalić stan wyjścia po uruchomieniu Restartera GSM, Poprzedni oznacz to że przekaźnik przyjmie taki sam stan jak był przed wyłączeniem restartera. NO przekaźnik będzie wyłączony (zwarte styki NO) NC przekaźnik będzie włączony (zwarte styki NC)

7 5.5 Kod PIN. Jeśli karta SIM posiada ustawiony kod PIN 1234, taki też należy wpisać w pole Kod PIN 5.6 Inne Po połączeniu się aktywnie stają się takie pola jak: Test Wyjść można ręcznie przełączać wyjścia przekaźnikowe Test Wejść po naciśnięciu przycisku Test można odczytać wartości napiec na wejściach analogowych, stan wejść cyfrowych oraz temperaturę. Wyślij raport po połączeniu głos. - po wykonaniu połączenia tel. odsyłana jest wiadomość która zawiera: poziom sygnału GSM, stan przekaźników, temperaturę, wartość napięć na wejściach analogowych oraz stan wejść cyfrowych.

8 6. Wymiary i rozstaw otworów montażowych: 7. Komendy sterujące SMS: rst1 - powodują wyłączenie, a następnie po określonym czasie włączenie wyjścia przekaźnikowego 1 rst2 - powodują wyłączenie, a następnie po określonym czasie włączenie wyjścia przekaźnikowego 2 rst3 - powodują wyłączenie, a następnie po określonym czasie włączenie wyjścia przekaźnikowego 3 rst4 - powodują wyłączenie, a następnie po określonym czasie włączenie wyjścia przekaźnikowego 4 P1.1 powoduje włącznie wyjścia nr1 P1.0 powoduje wyłączenie wyjścia nr1 P2.1 powoduje włącznie wyjścia nr2 P2.0 powoduje wyłączenie wyjścia nr2 P3.1 powoduje włącznie wyjścia nr3 P3.0 powoduje wyłączenie wyjścia nr3 P4.1 powoduje włącznie wyjścia nr4 P4.0 powoduje wyłączenie wyjścia nr4 Raport - odsyłana jest wiadomość która zawiera: poziom sygnału GSM, stan przekaźników, temperaturę, wartość napięć na wejściach analogowych oraz stan wejść cyfrowych. 8. Komendy konfigurujące SMS: 1. hdotychczasowe hasłoh:nowe hasło Przykład: h1234h:8765 Powoduje zmianę starego hasła: 1234 na nowe: 8765

9 2. hhaslo+t:numer tel. Przykład: h1234+t: Powoduje dodanie nowego nr telefonu do listy obsługiwanych numerów, numeru tel.: hhaslo-t:numer tel. Przykład: h1234-t: Powoduje usunięcie z listy obsługiwanych numerów, numeru tel: hhaslosmsxx:treść wiadomości Przykład: h1234sms11:naruszenie wejscia nr8 -Powoduje zmianę treści wiadomości nr 11 na: naruszenie wejścia nr8 5. hhaslopin:xxxx Przykład: h1234pin: Zmienia dotychczasowy kod PIN na nowy: hhaslovinx:aa Przykład: h1234vin2:55 - Ustawia napięcie reakcji wejścia analogowego nr2 na 5,5V 7. hhasloclradc Przykład: h1234clradc Kalibruje wejścia analogowe. Przed wykonaniem tego polecenia należy na oba wejścia analogowe podać napięcie o wartości równej 10,00V 8. hhaslotppx:aaa Przykład: h1234tpp3:12 Ustawia czas przerwy podczas resetu wyjścia nr 3 na 12 sekund.
