1 PL INSTRUKCJA UŻYTKOWNIKA Instrukcja użytkownika Aplikacja zdalna ComelitViP.0 dla urządzeń Passion.Technology.Design.

2 Spis treści Instalacja... Autokonfiguracja zarządcy mieszkania... 4 Autokonfiguracja użytkownika... 6 Opis interfejsu... 7 Obsługa... 8 ZGŁOSIĆ SIĘ NA POŁĄCZENIE I POBRAĆ OBRAZY ORAZ NAGRANIA Z LOKALIZACJI ZEWNĘTRZNEJ...8 WYŚWIETLANIE POŁĄCZEŃ NIEODEBRANYCH... 9 ZARZĄDZANIE LISTAMI KONTAKTÓW...0 DODAJ KONTAKT/PORTIER NA LIŚCIE KONTAKTÓW... 0 DODAJ KAMERĘ LUB PANEL ZEWNĘTRZNY... DODAJ SIŁOWNIK... ZMIEŃ POZYCJE RUBRYK... USUŃ POZYCJE RUBRYK... OBSŁUGA LISTY ADRESOWEJ...4 WEZWANIE UŻYTKOWNIKA / PORTIERA... 4 WŁĄCZANIE PANELU ZEWNĘTRZNEGO/ KAMERY... 4 AKTYWACJA PRZEKAŹNIKA / OTWIERANIE DRZWI... 5 PILNE WEZWANIA ZE STRONY GŁÓWNEJ... 6 WYŚWIETLIĆ / PODZIELIĆ / USUNĄĆ NAGRANE ZRZUTY EKRANOWE I NAGRANIA...7 Ustawienia... 8 DODAJ NOWĄ INSTALACJĘ...8 WYBIERZ URZĄDZENIE...8 DZWONKI...8 GŁOŚNOŚĆ MIKROFONU...8 USTAWIANIE NAGRAŃ VIDEO...9 USTAWIENIA ZAAWANSOWANE...9 ZDALNY STREAMING SZYBKOŚCI TRANSMISJI BITÓW...0 USTAWIĆ PRZYCISK OTWIERACZA DRZWI... USTAWIENIE SIŁOWNIKA DOTYKOWEGO... Konfiguracja ręczna połączenia w trybie lokalnym... Konfiguracja ręczna połączenia w trybie lokalnym Art. 456 i Art.456S... 4 Konfiguracja ręczna połączenia w trybie lokalnym Art. 456B... 6 Informacje... 7 RAPORTY...7 LICENCJE STRON TRZECICH...7 Dostępne funkcje w zależności od rodzaju urządzenia ViP... 8 Niniejszy dokument nie może być kopiowany w żadnej swojej części bez uprzedniego pisemnego zezwolenia Comelit Group spa. Znaki towarowe i nazwy handlowe, które pojawiają się w niniejszej publikacji należą do stosownych właścicieli.

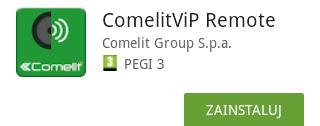

3 Aplikacja zdalna ComelitViP: Umożliwia połączenie się z urządzeniem ViP w trybie lokalnym/zdalnym za pomocą urządzeń mobilnych. Zainstalowana na danym urządzeniu mobilnym (tablet/smartfon) jest w stanie zasymulować wewnętrzne miejsce wideofoniczne. Umożliwia przechwytywanie zrzutów ekranów oraz nagrywanie filmów z zewnątrz oraz z oddzielnej kamery. Umożliwia nagrywanie memovideo na nieodebranym połączeniu. Umożliwia nagrywanie konfiguracji kilku mieszkań. Może sterować wieloma rodzajami urządzeń : tradycjonalnymi urządzeniami ViP, urządzeniami z bramą (Art. o numerze katalogowym 456/4565) oraz urządzeniami wielomieszkaniowymi z bramą (Art. o numerze katalogowym 456B). Umożliwia wszystkim użytkownikom z dostępem do aplikacji (za pośrednictwem referencji) sterowanie konfiguracją mieszkania, (w następnym dokumencie, osoba upoważniona do tworzenia wejść dostępów do urządzenia za pośrednictwem aplikacji, będzie oznaczona jako "zarządca mieszkania"). Instalacja Wymagania systemowe: Android wersja.. lub wyższa. Koniecznym jest posiadanie urządzenia ViP Comelit. Wejść w Google Play, w wyszukiwarce odszukać Comelit lub "ComelitViP Zdalny i bezpłatnie zainstalować Aplikację ComelitViP Zdalny. Posiadasz plik.mug autokonfiguracjizarządcy mieszkania? NP.: apt_john_smith.mug NIE TAK Przejdź do rozdziału "Autokonfiguracja zarządcy mieszkania" str. 4. Posiadasz plik.mug autokonfiguracji użytkownika? NP.: mug_user_data.mug NIE Posiadasz plik do autokonfiguracji i posiadasz urządzenie tradycjonalnez możliwością przełączenia na sterowanie lokalne? NIE TAK TAK Przejdź do rozdziału "Autokonfiguracja użytkownika" str. 6. Przejdź do rozdziału "Konfiguracja ręczna połączenia w trybie lokalnym" str.. Musisz znać: l'adres ViP urządzenia Master numer klucza przypisanego do aplikacji. Nie posiadasz pliku do autokonfiguracji a posiadasz urządzenie z bramką (Art. o numerze katalogowym 456/456S) do połączenia zdalnego? NIE TAK Przejdź do rozdziału "Konfiguracja ręczna połączenia w trybie lokalnym Art. 456 i Art.456S" str. 4. Musisz znać: nazwę hostaart. 456/456S l'adres ViP urządzenia Master numer klucza przypisanego do aplikacji. Nie posiadasz pliku do autokonfiguracji ale posiadaszurządzenie z bramką wielo mieszkaniowe (Art. 456B) do połączenia zdalnego? TAK Przejdź do rozdziału "Konfiguracja ręczna połączenia w trybie lokalnym Art. 456B" str. 6. Musisz znać: publiczny lub domowy adres IP bramki wielo mieszkaniowej Art. o numerze katalogowym 456B. Dla zarządcy mieszkania:adres ViP mieszkania orazhasło zarządcy mieszkania. Do aktywacji: kod aktywacyjny użytkownika wygenerowany przez zarządcę mieszkania Jeżeli nie jest aktywny administrator nie będzie możliwa aktywacja użytkownika

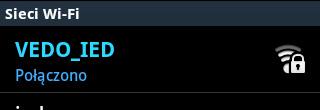

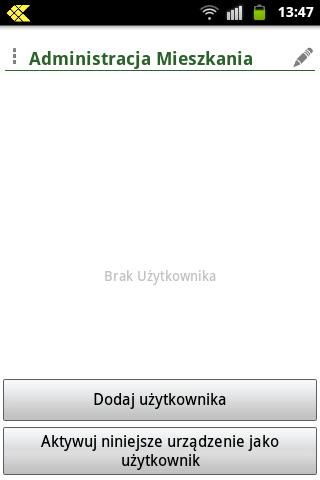

4 Autokonfiguracja zarządcy mieszkania. Aktywacja połączenia: nawiązać połączenie z własnym routerem w celu połączenia w trybie lokalnym; aktywować połączenie danych w celu połączeniaw trybie zdalnym. apt_john_smith.mug. Otworzyć plik.mug w celu uruchomienia autokonfiguracji.. Wcisnąć klawisz OK jeżeli chcesz zapisać nowe konfiguracje. Wcisnąć klawisz WYJDŹ w celu anulowania operacji 4. Wcisnąć klawisz Wejdź. usunąć odhaczenie, jeżeli nie chcesz zapisywać hasła 5. Wprowadzić nowe hasło administracyjne i potwierdzić 6. Wybrać jedną z dostępnych operacji "Dodaj użytkownika" lub "Aktywuj to urządzenie jako użytkownika" i postępuj zgodnie ze wskazówkami na str. 5. W każdej chwili można wrócić do strony Administracja mieszkaniem. Wcisnąć klawisz. Wybrać Administracja. Wprowadzić adres vip oraz hasło i wcisnąć Zaloguj 4

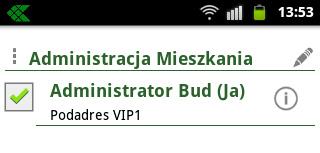

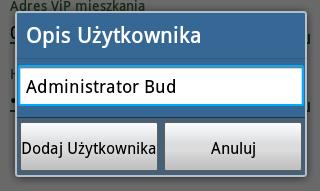

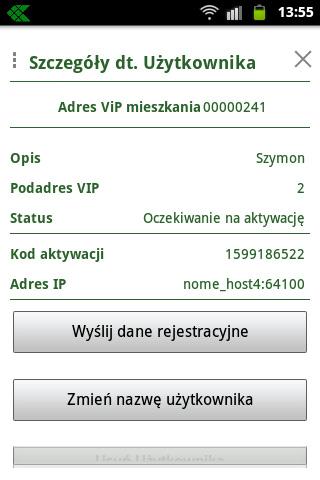

5 6A. Wybrać "Aktywuj to urządzenie jako użytkownika", w celu włączenia aplikacji na urządzeniu, które używasz. 6B. Wybrać "Dodaj użytkownika", w celu włączenia aplikacji zainstalowanej na urządzeniu innym niż własne 7A. Wprowadzić opis użytkownika i wcisnąć klawisz "Dodaj użytkownika" 7B. Przypisać opis do urządzenia i wcisnąć klawisz"dodaj użytkownika".»» Dodany użytkownik pojawi się na liście skonfigurowanych aplikacji. Wrócić na stronę Administracji mieszkaniem tak, jak pokazano na str. 4. w celu wyświetlenia listy.»» Sufiks (Me) określa urządzenie będące w użytku»» Dodany użytkownik pojawi się na liście skonfigurowanych aplikacji.»» znak odhaczenia pojawi się tylko wtedy, gdy użytkownik aktywuje aplikację 8B. Wcisnąć klawisz aby wejść do szczegółów konfiguracji. 9B. Wcisnąć klawisz "Wyślij dane rejestracji" i wybrać, której usługi użyć w celu wysłania pliku autokonfiguracji.mug kod aktywacyjny do ręcznej konfiguracji użytkownika (patrz str. 6) 5

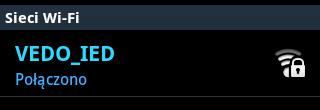

6 Autokonfiguracja użytkownika. Aktywacja połączenia: nawiązać połączenie z własnym routerem w celu połączenia w trybie lokalnym; aktywować połączenie danych w celu połączeniaw trybie zdalnym. mug_user_data.mug. Otworzyć plik.mug w celu uruchomienia autokonfiguracji.. Wcisnąć klawisz OK jeżeli chcesz zapisać nowe konfiguracje. Wcisnąć klawisz WYJDŹ w celu anulowania operacji 4. Wcisnąć klawisz Zaloguj. 6

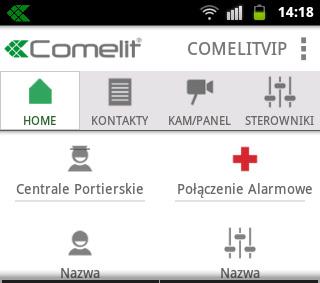

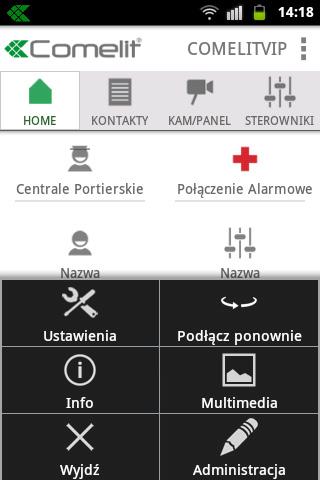

7 Opis interfejsu. Klawisz otwarcia menu. Nazwa wybranego urządzenia. Ikona statusu: W fazie rejestracji 4 zarejestrowanego ComelitViP 4. Strony: Połączenie z siecią niedostępne 5 Strona główna Lista kontaktów / Portiernie Lista adresów kamer / Urządzeń zewnętrznych Lista siłowników / Otwieraczy drzwi 6 Przy konfiguracji list adresowych patrz "ZARZĄDZANIE LISTAMI KONTAKTÓW" str Kontakty dla szybkich połączeń: Kontakty / Portiernie /Kamery / Stanowiska zewnętrzne / Siłowniki / Otwieracze drzwi. Aby użyć tych skrótów patrz "PILNE WEZWANIA ZE STRONY GŁÓWNEJ" str Menu: Wcisnąć klawisz aby wejść do menu Wcisnąć klawisz Ustawienia aby wejść do konfiguracji urządzenia Wcisnąć klawisz Połącz ponownie w celu ponownego połączenia urządzenia (niedostępne w urządzeniach ViP tradycjonalny) Wcisnąć klawisz Info w celu powiadomienia o błędach lub uzyskania dokładniejszych informacji o urządzeniu Wcisnąć klawisz Media w celu wyświetlenia nagrania video oraz zrzutów ekranowych Wcisnąć klawisz Wyjdź w celu wyjścia z aplikacji Wcisnąć klawisz Administracja w celu skonfigurowania użytkowników, którzy będą mogli połączyć się z urządzeniem (dostępne wyłącznie w Art. o numerze katalogowym 456B) 7

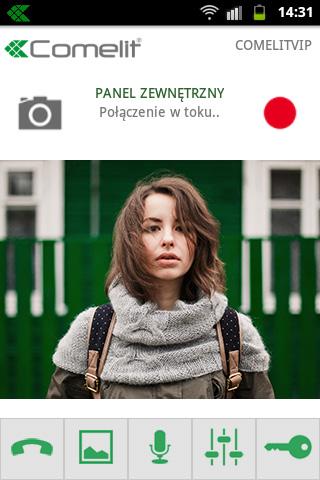

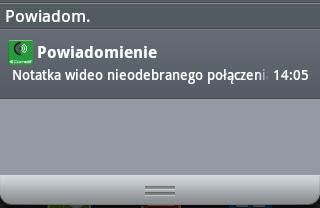

8 Obsługa ZGŁOSIĆ SIĘ NA POŁĄCZENIE I POBRAĆ OBRAZY ORAZ NAGRANIA Z LOKALIZACJI ZEWNĘTRZNEJ. Po nadejściu rozmowy z miejsca zewnętrznego, słyszany będzie dzwonek rozmowy Wyłącznie przy aplikacji background (i zarejestrowanym ComelitVip zdalnym) na wyświetlaczu pojawi się okno z komunikatem ostrzegawczym.»» Do urządzeń pomocniczych slave, zostanie automatycznie wyświetlony na wyświetlaczu obraz pochodzący z panelu zewnętrznego.»» W przypadku urządzeń pomocniczych slave od 4 do 5 pojawia się wskazanie wywołania z panelu zewnętrznego W takim przypadku należy wcisnąć w celu pozyskania sygnału video (odejmując je od innego urządzenia). OCZEKIWANIE NA ODPOWIEDŹ ROZMOWA * * *Siłownik dotykowy jest widoczny tylko wtedy gdy jest zaprogramowany (patrz str. ) 8

9 Wcisnąć klawisz w celu pobrania zrzutu ekranu»» Zrzut ekranu zostanie zapisany w folderze: / Media / Obrazy Wcisnąć klawisz w celu uruchomienia nagrywania video»» Ikona pojawi się w celu podania statusu trwa nagrywanie, nagranie zostanie zapisane w folderze: / Media / Nagrywanie Wcisnąć klawisz w celu przerwania nagrywania. Wcisnąć klawisz w celu akceptacji wezwania. Wezwanie zostanie zakończone dla innych urządzeń. Nacisnąć aby przerwać połączenie. Nacisnąć aby wyłączyć mikrofon. Wcisnąć klawisz w celu odrzucenia wezwania, na bieżącym urządzeniu. Wcisnąć klawisz w celu wykonania/operacji/przypisania/ń do klawisza Siłownika dotykowego (patrz str. ). Wcisnąć klawisz w celu wykonania/operacji/przypisania/ń do klawisza Otwieracza drzwi (patrz str. ). WYŚWIETLANIE POŁĄCZEŃ NIEODEBRANYCH Przeciągnąć panel przesuwny (naciskając na górną krawędź wyświetlacza i przeciągając w dół), w celu wyświetlenia nieodebranych połączeń. 9

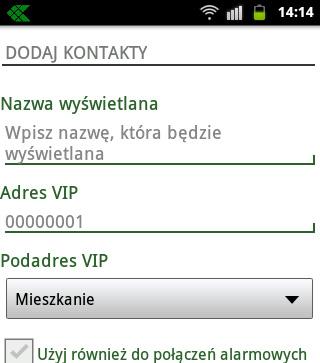

10 ZARZĄDZANIE LISTAMI KONTAKTÓW Dla wprowadzenia danych w fazie konfiguracji i ustawień skontaktować się ze swoim zaufanym instalatorem. DODAJ KONTAKT/PORTIER NA LIŚCIE KONTAKTÓW. Wcisnąć klawisz KONTAKTY.. Wcisnąć klawisz DODAJ.. Wybrać pomiędzy Dodaj nowy kontakt a Dodaj nowy kontakt portiera" (centralka portierni). 4. Wypełnić żądane pola: Tylko dla "nowego kontaktu" można wskazać "Pod adres VIP celem wybrania czy wywołać: całe mieszkanie, tylko monitor master (główny) lub monitor slave (pomocniczy). 5.a. Zapisz 5.b. Anuluj 4 * Uwaga: Odhaczając Użyto do wezwania awaryjnego kontakt zostanie oznaczony czerwonym krzyżykiem i wzywając ze strony głównej będzie możliwe wykonanie priorytetowego wezwania awaryjnego (patrz str. 6). UWAGA można ustawić tylko kontakt awaryjny * 5 a b 0

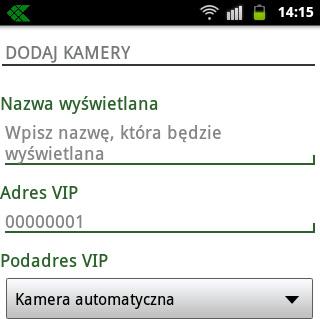

11 DODAJ KAMERĘ LUB PANEL ZEWNĘTRZNY. Nacisnąć KAM/P.Z.. Wcisnąć klawisz DODAJ.. Wybrać między "Dodaj nową kamerę" i "Dodaj nowy panel zewnętrzny". 4. Wypełnić żądane pola: Tylko dla "nowa kamera" można wybrać "Podadres VIP" celem wyboru żądanej kamery. 5.a. Zapisz 5.b. Anuluj 4 5 a b

12 DODAJ SIŁOWNIK. Wcisnąć klawisz SIŁOWNIKI.. Wcisnąć klawisz DODAJ.. Wybrać między "Dodaj nowy siłownik" a "Dodaj otwieracz drzwi". 4. Wypełnić żądane pola: Tylko dla "nowy przekaźnik" można wybrać: rodzaj siłownika (Siłownik ogólny, Żaluzja, Drzwi, Oświetlenie...) "Numer Rozszerzenia" (Moduł przekaźnika lub Ekspansja od do 0) 5.a. Zapisz. 5.b. Anuluj. 4 * * Uwaga: Z rozwijanego menu można wybrać rodzaj przekaźnika, który należy aktywować. Każdy przekaźnik będzie identyfikowany za pomocą specjalnej ikony, która pojawi się obok nazwy w rubryce. 5 a b

13 ZMIEŃ POZYCJE RUBRYK. Nacisnąć RUBRYKA / KAM/P.Z /PRZEKAŹNIKI, aby wybrać żądaną Rubrykę.. Nacisnąć pozycję, która ma być zmieniona.. Nacisnąć. 4. Zmienić pola, które chce się zmienić. 5.a. Zapisz 5.b. Anuluj 5 a b USUŃ POZYCJE RUBRYK. Nacisnąć RUBRYKA/ CAM/P.E /SIŁOWNIKI aby wybrać żądaną rubrykę.. Nacisnąć pozycję, która ma być usunięta.. Wcisnąć klawisz 4. Wcisnąć klawisz "Usuń" w celu usunięcia elementu lub "Anuluj" aby powrócić do poprzedniego ekranu.

14 OBSŁUGA LISTY ADRESOWEJ WEZWANIE UŻYTKOWNIKA / PORTIERA. Wcisnąć klawisz LISTA ADRESOWA.. Nacisnąć użytkownika, którego chce się wywołać.. Nacisnąć aby połączyć się z wybranym użytkownikiem. OCZEKIWANIE NA ODPOWIEDŹ Nacisnąć aby przerwać połączenie. PODCZAS TRWANIA POŁĄCZENIA Nacisnąć aby przerwać połączenie. Nacisnąć aby wyłączyć mikrofon. WŁĄCZANIE PANELU ZEWNĘTRZNEGO/ KAMERY. Nacisnąć KAM/P.Z.. Nacisnąć kamerę lub panel zewnętrzny, który chce się włączyć.. Nacisnąć aby włączyć wybraną kamerę lub panel zewnętrzny. 4

15 Z PANELEM ZEWN./KAMERĄ WŁĄCZONĄ Wcisnąć klawisz w celu pobrania zrzutu ekranu»» Zrzut ekranu zostanie zapisany w folderze: / Media / Obrazy Wcisnąć klawisz w celu uruchomienia nagrywania video»» Ikona pojawi się w celu podania statusu trwa nagrywanie, nagranie zostanie zapisane w folderze: / Media / Nagrywanie Wcisnąć klawisz w celu kwiknięcia na kilku kamerach (jeżeli występują na liście adresowej). Nacisnąć aby zakończyć połączenie. Nacisnąć aby wykonać czynność/ci związaną/e z przyciskiem Otwórz drzwi. Nacisnąć aby włączyć dźwięk. Nacisnąć aby przerwać połączenie. Nacisnąć aby wyłączyć mikrofon. AKTYWACJA PRZEKAŹNIKA / OTWIERANIE DRZWI. Wcisnąć klawisz SIŁOWNIKI.. Nacisnąć na przekaźnik, który chce się aktywować.. Nacisnąć aby aktywować przekaźnik lub nacisnąć aby aktywować przekaźnik otwierania drzwi. 5

16 PILNE WEZWANIA ZE STRONY GŁÓWNEJ. Nacisnąć HOME.. Nacisnąć użytkownika, z którym chce się nawiązać połączenie, kamerę lub kasetę bramkową, które chce się włączyć, przekaźnik, który chce się aktywować lub drzwi, które chce się otworzyć.. Nacisnąć "Wykonaj" aby potwierdzić, "Nie" aby anulować. Tylko dla połączeń z adresami ustawionymi jako: "Używane do wezwań awaryjnych" (patrz str. 0) wcisnąć klawisz "SOS" w celu wykonania wezwania priorytetowego. Domyślnie kontakty pokazywane są w home. Aby usunąć kontakt z home:. Nacisnąć RUBRYKA / KAM/P.Z /PRZEKAŹNIKI, aby wybrać żądaną Rubrykę.. Nacisnąć na gwiazdkę obok elementu, który chce się usunąć z "rubryki home". Gwiazdka straci kolor wypełniający co potwierdza, że czynność została wykonana. 6

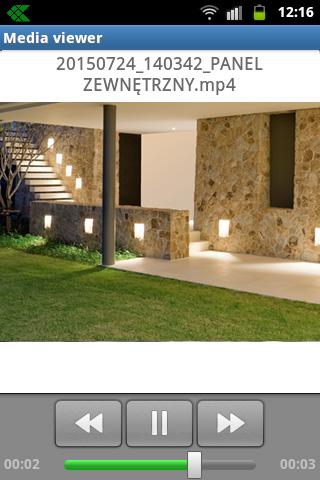

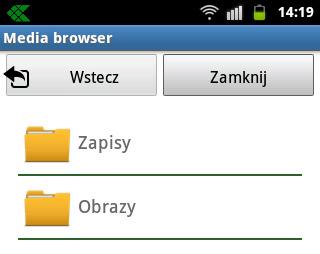

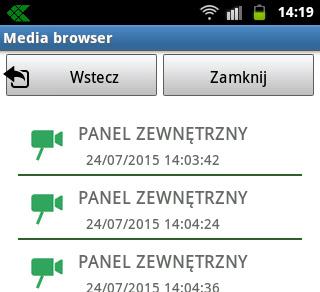

17 WYŚWIETLIĆ / PODZIELIĆ / USUNĄĆ NAGRANE ZRZUTY EKRANOWE I NAGRANIA. Wcisnąć klawisz aby wejść do menu.. Wcisnąć klawisz Media aby wejść do folderów zapisywania nagrań i zrzutów ekranowych A. Wcisnąć klawisz Nagrywanie jeżeli chcesz wyświetlić nagrania video sterowane w trakcie wizualizacji kamery (patrz str. 4-5) lub w trakcie wezwania z punktu zewnętrznego (patrz str. 8-9). B. Wcisnąć klawisz Obrazy w celu wizualizacji klatek pobranych w trakcie wizualizacji kamery (patrz str. 4-5) lub w trakcie wezwania z punktu zewnętrznego (patrz str. 8-9). Podzielić/usunąć filmy/zrzuty ekranowe Wykonać dłuższego wciśnięcia klawisza na nagraniu, które chcesz podzielić/usunąć i wybrać działanie, które chcesz wykonać. Wyświetlić nagranie video Wcisnąć klawisz film/zrzut ekranu gdy chcesz wyświetlić i używać specjalnych przycisków sterowniczych w celu sterowania odtwarzaniem nagrania video 7

18 Ustawienia Dla wprowadzenia danych w fazie konfiguracji i ustawień skontaktować się ze swoim zaufanym instalatorem. Wcisnąć klawisz i wybrać "Ustawienia" aby wejść do menu Ustawień ComelitViP DODAJ NOWĄ INSTALACJĘ Tylko dla doświadczonych użytkowników lub gdy nie dysponujesz art. 456B, możesz wykonać konfiguracje ręczną patrz str., 4, 6. WYBIERZ URZĄDZENIE Z tego menu można wybrać urządzenie do skonfigurowania/ usunięcia.. W Ustawieniach ComelitViP wcisnąć klawisz Wybierz urządzenie.. Wybrać urządzenie, z którym chcesz się połączyć, wybierając z listy urządzeń wcześniej skonfigurowanych i wrócić na stronę główną DZWONKI W /"Ustawieniach wcisnąć klawisz "Dzwonki", w celu: Włączanie wibracji połączenia zaznaczając pole wyboru "Wibracje". Wybieranie melodii połączenia naciskając "Dzwonek", wybierając żądany dzwonek i naciskając "OK", aby potwierdzić lub "Anuluj", aby wrócić do poprzedniej strony. Regulacja głośności poruszając kursorem "Głośność". GŁOŚNOŚĆ MIKROFONU W Ustawieniach ComelitViP ustawić głośność przesuwając kursor "Głośność mikrofonu". 8

19 USTAWIANIE NAGRAŃ VIDEO W tym menu można włączyć nagrywanie na nieodebranym połączeniu lub dla każdego wezwania oraz ustalić czas trwania nagrywania.. W /"Ustawieniach wcisnąć klawisz Ustawienia Nagrywanie video.. Włączyć nagrywanie video na nieodebranym połączeniu lub na wszystkich wezwaniach odhaczając odpowiednie pozycje.. Wcisnąć klawisz Czas trwania Memo wezwania w celu ustawienia czasu trwania nagrywania video. USTAWIENIA ZAAWANSOWANE Timeout nieaktywności. W /"Ustawieniach wcisnąć klawisz Ustawienia zaawansowane".. Wcisnąć klawisz "timeout nieaktywności". Wybrać żądane ustawienie. Aktywacja AEC / Aktywacja animacji okien. W /"Ustawieniach wcisnąć klawisz Ustawienia zaawansowane".. Odhaczyć opcje "Włącz AEC" / "Włącz animacje okien" w celu włączenia. 9

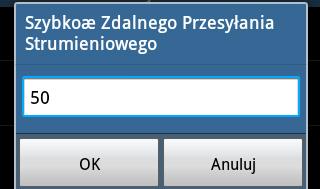

20 ZDALNY STREAMING SZYBKOŚCI TRANSMISJI BITÓW Ta funkcja umożliwia regulację jakości streamingu video działając na szybkość transmisji bitów (Kilobitów przesyłanych na sekundę).. Wcisnąć klawisz i wybrać "Ustawienia" aby wejść do menu Ustawień ComelitViP. Wcisnąć klawisz Wybierz urządzenie.. Wybrać urządzenie, które chcesz skonfigurować. 4. Przesunąć stronę i wcisnąć klawisz "Zdalny Streaming Szybkości transmisji bitów". 5. Ustawić prędkość transmisji streamingu video w Kbps (Kilo bitów na sekundę). 0

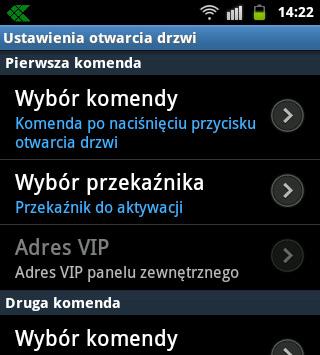

21 USTAWIĆ PRZYCISK OTWIERACZA DRZWI Przycisk Otwieranie drzwi Aktywuje przekaźniki na panelach zewnętrznych. Do jednego przycisku można przypisać sterowanie maks. przekaźnikami jednocześnie. W celu ustawienia przycisku otwieracza drzwi, należy postępować wg. następującej procedury:. Wcisnąć klawisz i wybrać "Ustawienia". Wcisnąć klawisz Wybierz urządzenie.. Wybrać urządzenie, które chcesz skonfigurować. 4. Przesunąć stronę i wcisnąć klawisz Ustawienia otwieracza drzwi Ustaw Pierwsze działanie i ustaw drugie działanie 5. Wcisnąć klawisz ustaw działanie i wybrać działanie do wykonania wciskając klawisz otwieracz drzwi. Przekaźnik nie włączony wybierając tę opcję włącza się przekaźnik Wykonaj polecenie na urządz. po drugiej stronie wybierając tę opcję włącza się przekaźnik wywołującego panelu zewnętrznego. Należy ustawić wybrany przekaźnik. Nacisnąć Wybrany Przekaźnik i wybrać przekaźnik, na którym należy wykonać czynność. Przekaźnik Przekaźnik 4 Użyj przekaźnika innej jednostki zewnętrznej wybierając tę opcję można włączyć przekaźnik określonego panelu zewnętrznego. Należy ustawić adres VIP jednostki zewnętrznej i wybranego przekaźnika. Nacisnąć Wybrany Przekaźnik i wybrać przekaźnik, na którym należy wykonać czynność. 5 Przekaźnik Przekaźnik Wcisnąć klawisz Adres ViP, wprowadzić adres VIP jednostki zewnętrznej i wcisnąć OK aby potwierdzić lub "Anuluj aby powrócić do strony poprzedniej.

22 USTAWIENIE SIŁOWNIKA DOTYKOWEGO Przycisk Siłownik Dotykowy umożliwia sterowanie dodatkowym działaniem podczas wezwania aktywując przekaźnik dotykowy. Aby ustawić Siłownik Dotykowy należy postępować wg następującej procedury:. Wcisnąć klawisz i wybrać "Ustawienia". Wcisnąć klawisz Wybierz urządzenie.. Wybrać urządzenie, które chcesz skonfigurować. 4. Przesunąć stronę i wcisnąć klawisz Siłownik Dotykowy 5. Odhaczyć "Siłownik Dotykowy". 6. Wcisnąć Adres ViP, wprowadzić adres ViP siłownika, którym chcesz sterować i wcisnąć OK aby potwierdzić lub Anuluj aby powrócić na stronę poprzednią. 7. Nacisnąć "Rozszerzenie Przekaźnika" i wybrać pozycję przekaźnika, który chce się włączyć. Moduł przekaźnika Rozszerzenie Rozszerzenie... Rozszerzenie 0 8. Nacisnąć "Wybrany Przekaźnik" i wybrać pozycję przekaźnika, który chce się włączyć. Przekaźnik Przekaźnik... 4 Po zakończeniu konfiguracji Siłownika Dotykowego, podczas wezwania pojawi się klawisz siłownika dotykowego do sterowania zaprogramowanym działaniem dodatkowym. 5

23 Konfiguracja ręczna połączenia w trybie lokalnym Wybrać ten sposób konfiguracji gdy posiadasz tradycjonalne urządzenie ViP bez możliwości połączenia zdalnego. Wymagania systemowe: Android wersji.. lub wyższej. Dla wprowadzenia danych w fazie konfiguracji i ustawień skontaktować się ze swoim zaufanym instalatorem.. Połączyć się z własnym routerem w celu połączenia w trybie lokalnym i otworzyć aplikację ComelitViP. Wcisnąć klawisz i wybrać "Ustawienia" aby wejść do menu Ustawień ComelitViP. Wcisnąć klawisz Dodaj nowe urządzenie. 4. Wcisnąć klawisz Tryb lokalny. 4 Ustawienie Urządzenia 5. Wcisnąć klawisz Nazwa i zmienić nazwę urządzenia. 6. Wcisnąć klawisz "Adres VIP" i wprowadzić adres ViP urządzenia MASTER 5 Adres ViP MASTER i numer identyfikacyjny głównego urządzenia mieszkania Dla ikony ViP oraz ikony ViP Manager: adres znajduje się na stronie SETUP PARAMETRY OGÓLNE - INFORMACJE Dla Planux i PlanuxLux: adres znajduje się w USTAWIENIACH - INFORMACJE o urządzeniu. Dla 7Gwiazdek: adres znajduje się na stronie MENU UŻYTKOWNIKA- INFORMACJE Dla software PC-INTERCOM (zainstalowanym na PC - Mac): adres znajduje się w USTAWIENIACH - USTAWIENIA ZAAWANSOWANE 6 7. Wcisnąć klawisz VIP pod adresem" aby ustawić nr klucza (domyślny) urządzenia na którym instalowana jest aplikacja. Za klucz uznaje się jeden lub kilka urządzeń wtórnych (MAX 5) jednego mieszkania. Każdy klucz posiada taki sam adres ViP monitora Master, ale jest identyfikowany jednoznacznym numerem w celu odróżnienia od innych monitorów Przy konfiguracji przycisku Otwieracza Drzwi (który domyślnie aktywuje przekaźnik modułu zewnętrznego wezwań) patrz str.. Przy konfiguracji siłownika dotykowego (wyłączanego domyślnie) patrz str..»» Po zakończeniu konfiguracji (na wybranym urządzeniu, patrz str. 8) ikona statusu zabarwi się na zielono wskazując, że aplikacja została zarejestrowana.

24 Konfiguracja ręczna połączenia w trybie lokalnym Art. 456 i Art.456S Wybrać ten sposób konfiguracji gdy posiadasz urządzenie ViP z bramką mieszkania Art.456 lub Art. 456S do połączenia zdalnego. Wymagania systemowe: Android wersja... Do połączenia zdalnego potrzebna jest Bramka mieszkania (Art.456 lub Art. 456S) oraz aktywne połączenie internetowe.. Dla wprowadzenia danych w fazie konfiguracji i ustawień skontaktować się ze swoim zaufanym instalatorem.. Aktywować własne połączenie internetowe i otworzyć aplikację ComelitViP. 4. Wcisnąć klawisz i wybrać "Ustawienia" aby wejść do menu Ustawień ComelitViP. Wcisnąć klawisz Dodaj nowe urządzenie. 4. Wcisnąć klawisz Tryb zdalny. 5. Wprowadzić nazwę hosta/adres IP (dostarczony przez twego instalatora), pozostawić nie zmienioną bramkę 6400 (o ile instalator nie wskazał inaczej i wcisnąć klawisz Połącz aby połączyć się z mieszkaniem. 6. Wcisnąć klawisz Nazwa i zmienić nazwę urządzenia. 7. Wcisnąć klawisz "Adres VIP" i wprowadzić adres ViP urządzenia MASTER 5 Adres ViP MASTER jest identyfikacyjnym numerem urządzenia głównego mieszkania Dla ikony ViP oraz ikony ViP Manager: adres znajduje się na stronie SETUP - PARAMETRY OGÓLNE - INFORMACJE Przy Planux i PlanuxLux: adres znajduje się w USTAWIENIACH - INFORMACJE O URZĄDZENIU. Dla 7Stelle: adres znajduje się na stronie MENU UŻYTKOWNIKA - INFORMACJE Przy software PC-INTERCOM (zainstalowanym na PC - Mac): adres znajduje się w USTAWIENIACH - USTAWIENIA ZAAWANSOWANE Dla Gateway ViP Art.456: Zwrócić się do zaufanego instalatora

25 8. Wcisnąć klawisz VIP pod-adres" aby ustawić numer SLAVE (default ) urządzenia, w którym zamontowana została aplikacja. Bramka ViP musi być włączona. 9. Przy konfiguracji przycisku Otwieracza Drzwi (który domyślnie aktywuje przekaźnik modułu zewnętrznego wezwań) patrz str.. Przy konfiguracji siłownika dotykowego (wyłączanego domyślnie) patrz str..»» Po zakończeniu konfiguracji (na wybranym urządzeniu, patrz str. 8) ikona statusu zabarwi się na zielono wskazując, że aplikacja została zarejestrowana. Jeżeli gateway nie odpowiada, nacisnąć połącz ponownie aby wymusić niezwłoczne ponowne połączenie. Jeżeli chcesz połączyć się również w trybie lokalnym, należy wcisnąć klawisz"adres lokalny" i wprowadzić adres IP bramki ViP (456, 456S). 5

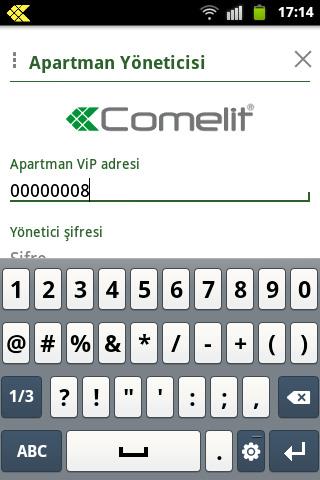

26 Konfiguracja ręczna połączenia w trybie lokalnym Art. 456B 4 Wybrać ten sposób konfiguracji jeżeli posiadasz urządzenie ViP z Bramką wielo mieszkaniową Art. 456B i nie ma możliwości wykonania autokonfiguracji na pośrednictwem pliku mug Wymagania systemowe: Android wersja... KONIECZNA jest Bramka wielo mieszkaniowa (Art.456B) i aktywne połączenie internetowe. Dla wprowadzenia danych w fazie konfiguracji i ustawień skontaktować się ze swoim zaufanym instalatorem. Musisz znać l'publiczny adres IP lub nazwę hosta bramki wielo mieszkaniowej Art.456B.. Aktywować własne połączenie internetowe i otworzyć zdalną aplikację ComelitViP.. Wcisnąć klawisz i wybrać "Ustawienia" aby wejść do menu Ustawień ComelitViP. Wcisnąć klawisz Dodaj nowe urządzenie. 4. Wcisnąć klawisz Tryb zdalny. 5. Wprowadzić publiczny adres IP lub nazwę hosta (dostarczony przez twego instalatora), pozostawić nie zmienioną bramkę 6400 (o ile instalator nie wskazał inaczej i wcisnąć klawisz Połącz aby połączyć się z mieszkaniem. Administracja mieszkaniem Musisz znać adres ViP mieszkania oraz hasło zarządcy mieszkania (dostarczony przez instalatora). 6A. Wprowadzić adres ViP i hasło administracyjne, wcisnąć klawisz Zaloguj się i postępować zgodnie ze wskazówkami na str. 4, punkt 5. 5 Aktywacja użytkownika Funkcja Zarządca mieszkania musi być aktywna. Musisz mieć kod aktywacyjny użytkownika wygenerowany przez zarządcę mieszkania (patrz str.5). 6B. Wprowadzić kod i wcisnąć klawisz Zaloguj. 6B 6A 6

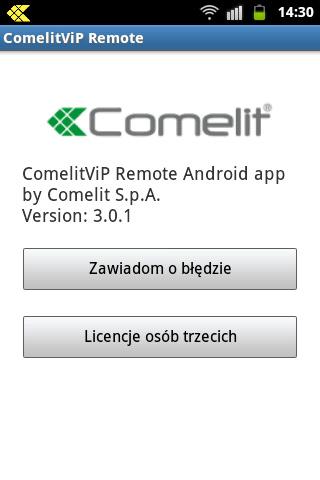

27 Informacje RAPORTY Z menu informacji można wysłać sygnalizację, aby powiadomić o błędzie.. Nacisnąć na przycisk MENU na swoim urządzeniu.. Nacisnąć na "Informacje".. Nacisnąć "Powiadomienie o błędzie". 4. Nacisnąć na pole tekstowe i opisać krótko problem. 5. Wcisnąć klawisz Wyślij w celu wysłania raportu, wcisnąć Anuluj aby powrócić na poprzedni ekran. LICENCJE STRON TRZECICH Więcej informacji o licencjach:. Nacisnąć na przycisk MENU na swoim urządzeniu.. Nacisnąć na "Informacje".. Nacisnąć licencja stron trzecich. 7

28 Dostępne funkcje w zależności od rodzaju urządzenia ViP DOSTĘPNE FUNKCJE RODZAJ URZĄDZENIA VIP z 456B i licencja master z 456B i licencja klucza z 456 z 456S Tradycjonalne urządzenie ViP Obsługa aplikacji wirtualnego video domofonu bez video domofonu master Funkcja Administratora do konfiguracji za pomocą aplikacji użytkowników, którzy mogą połączyć się z urządzeniem Autokonfiguracja aplikacji za pomocą pliku.mug Połączenie w trybie zdalnym Połączenia wewnętrzne Pobieranie zrzutów ekranowych i nagrań video z oddzielnej kamery lub z jednostki zewnętrznej edycja 08/05 kod. G w w w.comelitgroup.com Passion.Technology.Design. 8
