CO NOWEGO W ZW3D V ZW3D Software Co., Ltd 3D MASTER
|
|
- Grażyna Ciesielska
- 7 lat temu
- Przeglądów:
Transkrypt
1 CO NOWEGO W ZW3D V D MASTER ZW3D Software Co., Ltd
2 Prawa Autorskie i Znaki Handlowe Copyright 2017 ZWCAD Software Co., Ltd. Wszelkie prawa zastrzeżone. Floor 4, NO.886, Tianhe North Road, Guangzhou Chiny (8620) Co nowego w ZW3D 2017 Dokumentacja ta może być powielana wyłącznie za pisemną zgodą firmy 3D MASTER. ZWCAD Corporation i autorzy programu nie ponoszą żadnej odpowiedzialności nabywcy lub innego podmiotu, w odniesieniu do jakiejkolwiek odpowiedzialności, straty lub szkody spowodowanej bezpośrednio lub pośrednio używaniem tego oprogramowania i materiałów szkoleniowych, w tym, ale nie tylko, za przerwy w świadczeniu usług, straty w działalności, spodziewanego zysku lub szkody wynikające z używania oprogramowania. Aktualizacje mogą być wprowadzane do dokumentacji, i zostaną włączone do kolejnych edycji. ZW3D jest zarejestrowanym znakiem towarowym ZW Corporation. ZW3D logo jest zarejestrowanym znakiem towarowym firmy ZWCAD Software, Ltd. ZWCAD, ZWSOFT, ZWCAD logo i ZWSOFT logo są zastrzeżonymi znakami towarowymi ZWCAD. Wydrukowano w Polsce. 2
3 Zawartość 1 Podstawy Mniejszy rozmiar pliku.z Nowe Właściwości fizyczne Ulepszony Menadżer równań Zaktualizowany Menadżer połączeń Ulepszony dynamiczny widok przekroju Ulepszone opcje materiału Wielokrotna edycja dla Znajdź/Zamień nazwę Ulepszony UI Współrzędne w PMI ze wsparciem lokalnego układu współrzędnych Ulepszone tekstury Translator Import Ulepszenia dla importu Aktualizacja wspieranych formatów importu Eksport Aktualizacja wspieranych formatów eksportu CAD Projektowanie szkicu Nowy Blok szkicu Dostosowanie gotowego szkicu Widoczny menadżer historii w poziomie szkicu I
4 3.1.4 Przenieś element wzdłuż krzywej Konstrukcja szkieletowa Nowe polecenie Krzywa środkowa Zmiana Rzutuj zarys na płaszczyznę w Krzywe sylwetki Modelowanie części Ulepszone operacje Boole a Ulepszenie operacji Rozszerz ścianę Ulepszona Bezpośrednia edycja Ulepszona operacja zaokrąglenia zapewniająca szybszą pracę I więcej możliwych przypadków zaokrągleń Poprawiona konfiguracja części do wykonywania opcji Exportu I Importu Inne Projektowanie arkuszy blach Ulepszone Pełne odgięcie Ulepszone Częściowe odgięcie Ulepszone Odgięcie wyciągnięcia Ulepszone Zamknij narożnik Ulepszone Zegnij wzdłuż linii Nowe Odgięcie brzegu Nowe S zgięcie po linii Nowe Rozszerz odgięcie Nowe Zgięcie zbieżne Nowe Wycięcie normalne Inne Nowe Projektowanie złożeń II
5 3.5.1 Zaokrąglenie złożenia Nowa Faza złożenia Poprawiona przebudowa komponentów w historii złożenia Ulepszony Wstaw komponent Pozostałe Projektowanie form Możliwość wskazania folderu przechowywania biblioteka części znormalizowanych Funkcja Patrz przez w operacji Obszar Dokumentacja 2D Nowe ustawienia wyświetlania linii na każdym komponencie Nowy parametr Głębokość przekroju w tworzeniu przekroju części Ustawienia kreskowania przekroju dla poszczególnych komponentów Dynamiczna skala i kąt kreskowania w Wyrównanym przekroju Powiązany model dla każdego arkusza rysunku Nowy Menadżer równań Nowy format wyświetlania zmiennych Ulepszona tabela BOM CAM Podsumowanie nowości CAM Nowa operacja wykańczająca płaskich obszarów Definiowanie narzędzia użytkownika w operacji Profilu I Grawerowanie Powierzchni Definiowanie narzędzia przez użytkownika Obliczanie ścieżki narzędzia w operacji Profilowa I Grawerowanie Powierzchni 79 III
6 4.3.3 Weryfikacja bryłowa z uwzględnieniem narzędzia definiowanego przez użytkownika Symulacja toczenie-frezowanie Definicja kroku w dół w obróbce Z pochyleniem Różnice Zagłębianie płaszczyzna w operacji Poziom Z Obliczanie serii wspiera jednoczesny import wszystkich ścieżek narzędzia IV
7 1 Podstawy 1.1 Mniejszy rozmiar pliku.z3 Mniejszy plik Z3 może być w łatwy sposób zarchiwizowany, przenoszony i udostępniany. Poniżej znajduje się kilka zabiegów stosowanych w ZW3D dla zmniejszenia rozmiaru pliku, porównywalnie z Parasolid. 1. Nowe opcje do kontroli zapisywania danych wyświetlania i danych krawędziowych 3 opcje dostępne są w konfiguracji > Ogólne > Ogólne, jak poniżej: Zapisz plik bez danych krawędzi i wyświetlania Zapisz plik bez danych wyświetlania Zapisz plik ze wszystkimi danymi Zapisz plik bez danych krawędzi i wyświetlania jest to opcja domyślna powodująca najmniejszy plik Z3. Plik Z3 zapisany bez danych wyświetlania musi być przebudowany podczas otwierania pliku, co w bardzo niewielkim stopniu zwiększy czas oczekiwania w porównaniu z poprzednią wersją, jednak będzie to praktycznie niezauważalne. ---> 2. Zaktualizowana Automatyczna redukcja danych NURBS Automatyczna redukcja danych NURBS znajduje się w Konfiguracja > Część > Ogólne, została zaktualizowana, aby działać jedynie na powierzchniach nie-analitycznych, które mają mniej niż 64 punkty kontrolne. 1
8 1.2 Nowe Właściwości fizyczne Formularz Właściwości części został wzbogacony o zakładkę fizyczne, gdzie znajdują się powszechne właściwości, takie jak: Masa, Obszar, Objętość, Rozmiar, Środek masy. Ma to na celu umożliwienie użytkownikowi bezpośredniego dostępu do tych informacji. 1. Różne tryby przeliczania w zależności od źródła Wszystko w bieżącym Kalkulacja obejmuje wszystkie kształty z aktywnej części/złożenia, części wstawione jako komponenty, pod-złożenia i ich własne komponenty wewnątrz. Wszystkie przeliczane obiekty będą używały obecnego stanu. Wszystko z układu Opcja ta obejmuje te same obiekty jak Wszystko w bieżącym, za wyjątkiem tego, że otworzy wszystkie obiekty i odnajdzie ich bazowy układ odniesienia i wykorzysta go do przeliczenia wyników. Tylko części w bieżącym Kalkulacja ma miejsce jedynie w obiektach typu część ze wszystkich komponentów, używany jest również ich obecny stan. Obiekty oznaczone jako złożenia nie będą wliczane do kalkulacji. Tylko części z układu Podobnie jak w opcji Tylko części w bieżącym kalkulacja ogranicza się do obiektów typu część, jednak z tą różnicą, że zostaną one otwarte, a następnie na bazie ich układu odniesienia zostaną wykonane obliczenia. ->Jak to działa Obejmowane obiekty podczas przeliczania właściwości fizycznych złożenia 1. Struktura złożenia 1 Wszystkie Tylko część Złożenie 1 Kształty złożenia 1 Pod-złożenie 1 Kształty pod-złożenia 1 Część 1 Część 2 2
9 2. Nowa właściwość Rozmiar Długość_Częsci, Szerokość_Części i Wysokość_Części, są nowo dodanymi numerycznymi właściwościami części, które składają się na jej rozmiar. 3. Wspierane jednostki do podstawowych właściwości Jednostki z Gęstości są używane przez inne właściwości części do wyświetlania swoich własnych. Jedynie numeryczne właściwości długości, takie jak długość, szerokość, wysokość będą zapisywały razem zarówno wartość jak i jednostkę tj. 10cm. Inne właściwości takie jak: masa, objętość, obszar będą używały domyślnych jednostek. 4. Możliwość dostosowania podstawowych właściwości Masa, objętość, obszar i rozmiar mogą posiadać wprowadzone wartości do nadpisujące te obliczone. W tym czasie, można użyć Właściwości masy do obliczenia konkretnych obiektów, w celu uzyskania zmodyfikowanych wartości do nadpisania tych 4 właściwości. 5. Auto aktualizacja podczas zapisu Aktualizuj przy zapisie pozwala na automatyczną aktualizację właściwości fizycznych podczas zapisu, zwykle trwa to trochę dłużej niż zwykły zapis. 6. Pole nazwy we Właściwościach części > Standard nie może być zmienione w pliku Z3PRT W przypadku jednego obiektu na plik nazwa części nie może zostać zmieniona w tym miejscu. 3
10 1.3 Ulepszony Menadżer równań Ulepszony menadżer równań zawiera wszystkie zmienne i równania w jednym formularzu, zapewnia następujące możliwości. 1. Nowy formularz z kompozytowym drzewkiem i możliwością filtrowania do zarządzania zmiennymi i równaniami Zmienne i równania zdefiniowane przez użytkownika są wymienione na liście zgodnie z ich porządkiem utworzenia. Wylistowane wymiary są wymienione po wspomnianych powyżej. Zmienne i wymiary szkiców są wymieniane na trzecim miejscu. Zmienne i wymiary bloków szkicu odniesionych przez bieżący obiekt są wymienione na czwartym miejscu. Informacje takie jak: wyrażenie, wartość, jednostka itd. są wyświetlane przez każdą komórkę w rzędzie. Wszystkie kolumny mogą być dostosowane z menu prawego kliknięcia. 4
11 Dostępne jest menu prawego kliknięcia dla każdego węzła. 2. Więcej nowych typów zmiennych A. Zmienna ciąg Można zdefiniować zmienną ciąg znakiem apostrofu, Ciąg1 = ZW3D. Dopuszczalna jest jedynie możliwość dodania zmiennej ciąg. Dla przykładu: Ciąg1 = ZW3D, Ciąg2 = 2017, wtedy Ciąg3 = Ciąg1+Ciąg2 = ZW3D Jeżeli istnieje potrzeba, aby wykorzystać zmienną numeryczną do zdefiniowania zmiennej typu ciąg, można użyć funkcji num2str(), aby wczytać liczbę jako znaki. B. Zmienna punkt Zmienną punkt definiujemy w następujący sposób Punkt1= Punkt(1,2,3). Przypisywanie jest jedyną operacją wspieraną przez zmienną punkt, jednak można użyć zmiennych numerycznych do zdefiniowania wartości. C. Zmienna wektor Podobnie do zmiennej punkt, wektor definiujemy w następujący sposób Wektor1 = Wektor(1,2,3). Na zmiennych wektor można wykonywać operacje dodawania, odejmowania, dzielenia i mnożenia skalarnego. Wektor 1(1,1,1), Wektor 2(0,1,1),wtedy Wektor 3 = Wektor 1 + Wektor 2 = Wektor (1,2,2) 5
12 Wektor 4 = Wektor 1 Wektor 2 = Wektor (1,0,0) Wektor 5 = 5* Wektor 1 = Wektor (5,5,5) 3. Wsparcie nowych jednostek Zmienne numeryczne mogą posiadać własne jednostki. Dla przykładu rezultatem wyrażenia A jest: A = 1.mm+1.in+1= = Nowy opis do załączenia uwag do zmiennych Służy do dodania większej ilości informacji o zmiennych. 5. Nowe polecenie Wylistuj wymiar do przenoszenia parametru do menadżera równań Parametry polecenia mogą mieć odniesienia do zmiennych, przy czym bardzo pomocne byłoby gdyby znajdowały się w tym samym formularzu do edycji. Jeżeli parametr polecenia ma odniesienie do zmiennej, będzie on domyślnie wylistowany w menadżerze równań. Wylistuj wymiar może być użyty do dodania parametru funkcji poprzez wybór z obszaru graficznego. Wymienione w zmiennej jest opcją, która powoduje jej wyświetlanie na liście. Jeżeli nie chcemy wyświetlić na liście jakiegoś parametru wystarczy kliknąć wylistuj z menu prawego kliknięcia. 6
13 6. Szybkie tworzenie i modyfikacja nazwy dla wymiaru W formularzu Wprowadź wartość wymiaru parametru operacji, nazwa parametru jest pokazana i możliwa do zmiany dla łatwiejszego rozpoznania. Nazwa nie może być duplikatem z innymi nazwami, parametrami i zmiennymi. 7. Dane pliku Z3 są nagrywane kiedy odniesienie zmiennej przekracza pliki Kiedy zmienna jest doniesieniem dla innej zmiennej w innym pliku Z3, wyrażenie składa się z: Nazwy pliku + Nazwy obiektu + Nazwy zmiennej Dla przykładu, zmienna A części001 z pliku001 jest odniesieniem do zmiennej B części002 z pliku002, wtedy wyrażenie A będzie wyglądało następująco: [Plik002:Część002:B]. 8. Wsparcie importu i eksportu Excel Można eksportować wszystkie zmienne i wylistowane wymiary w menadżerze równań do pliku.csv, a następnie edytować je w Excel. Po modyfikacji można zaimportować plik csv z powrotem do menadżera i zaktualizować zmienne. Jeżeli istnieje potrzeba aktualizacji istniejących zmiennych, wymiarów, należy kliknąć przycisk nadpisz podczas sprawdzania duplikatów nazw przy imporcie pliku csv. 7
14 9. Nowa lista funkcji zawierająca więcej funkcji i stałych ceiling(x) date() time() dec(x, y) round(x) deg(x) rad(x) max(x,y) min(x,y) mod(x,y) - najmniejsza liczba całkowita większa od x - odczytaj obecną datę - odczytaj obecny czas - utnij x to aby zatrzymać y miejsc dziesiętnych - zaokrąglij x - konwertuj radiany x na stopnie - konwertuj stopnie x na radiany - większa spomiędzy x i y - mniejsza spomiędzy x and y - reszta z x/y num2str(x) pi - wczytaj liczbę x jako ciąg - liczba pi ->Gdzie to znaleźć Część > Wstążka narzędzia > Menadżer równań Część > Drzewko historii > PPM na wyrażeniu > Menadżer równań 8
15 1.4 Zaktualizowany Menadżer połączeń 1. Samodzielny szkic jest dostępny wewnątrz menadżera połączeń, po wykonaniu jego odniesienia Samodzielny szkic może być powiązany przez inną część przez zewnętrzny szkic, tak aby część zmieniała się wraz ze zmianom samodzielnego szkicu. Powiązanie pomiędzy samodzielnym szkicem, a elementem powiązanym znajduje się w menadżerze połączeń. Elementy samodzielnego szkicu, takie jak zmienne i bloki szkicu, również mogą być odniesieniem dla innych zewnętrznych obiektów. Powiązania te również znajdują się w menadżerze połączeń. 2. Możliwość ustawienia aktualizacji informacji pomiędzy poleceniem szkicu i odniesionej geometrii innego obiektu Polecenie szkicu części może być powiązane przez inne części. Jeżeli część ulega zmianie, a polecenie szkicu nie, inne części, które są powiązane ze szkicem nie będą oznaczone jako przestarzałe. 3. Aktualizacja nazwy instancji zmiennej innej zmiennej w wyrażeniach innych obiektów kiedy nazwa zmiennej ulega zmianie Zmienna może być odniesieniem w innych obiektach lub plikach: w częściach, szkicach lub blokach. Kiedy nazwa zmiennej zostaje zmieniona wszystkie odniesienia do niej wykonane w innych otwartych obiektach, zostaną zaktualizowane w celu zachowania powiązania. 1.5 Ulepszony dynamiczny widok przekroju Dynamiczny widok przekroju służy do ukrycia widoczności pewnego obszaru części, aby np. zobaczyć jego wnętrze. Poniżej znajduje się lista usprawnień funkcji. 1. Nowe archiwum widoku i możliwość wprowadzania zmian 9
16 Widoki przekroju są zapisywane do menadżera widoku i wymienione na jego liście. Wszystkie zapisane widoki mogą zostać przedefiniowane, można zmienić ich nazwy i usuwać je przez menu prawego kliknięcia. Można używać polecenia przekroju do utworzenia pierwszego widoku przekroju lub edycji aktywnego widoku. Można włączać i wyłączać efekt przekroju Przekrój włącz/wyłącz. 2. Widoki przekroju mogą działąć na różnych trybach wyświetlania Wszystkie tryby widoku mają dynamiczne widoki przekroju. Można włączać i wyłączać przekrój zgodnie z potrzebą. Krawędziowy Cieniowany Ukryta linia Analiza Kombinacja 3. Nowy uchwyt do bezpośredniej kontroli widoku przekroju Uchwyt dostępny jest od razu po uruchomieniu widoku przekroju. Można zmieniać widok poprzez przeciąganie uchwytu wzdłuż jednej z osi, lub obracanie uchwytu. Płaszczyzna przekroju jest przemieszczana domyślnie razem z uchwytem. Jeżeli istnieje potrzeba przemieszczania jedynie uchwytu wystarczy zaznaczyć poruszaj tylko uchwytem. Można kliknąć na wybraną z osi, aby aktywować reorientację, następnie kliknąć linię lub 10
17 krawędź jako nowy kierunek. Alternatywnie kliknąć PPM na oś i wykorzystać wyskakujące okienko do zmiany kierunku. W celu zmiany pozycji uchwytu, wystarczy kliknąć na jego początek, a następnie nowy punkt umieszczenia. 4. Klikalny widok przekroju do bezpośredniej zmiany aktywnej płaszczyzny 5. Nowy przycisk Odwróć kierunek do bezpośredniej zmiany kierunku 11
18 6. Nowe wyrównanie Wyrównaj widok do płaszczyzny Podczas definiowania widoku przekroju, można użyć tego przycisku do wyrównania widoku do aktywnej płaszczyzny dla lepszego widoku i możliwości wykonania pomiarów. 7. Nowa opcja Wyświetlaj krzywe przekroju w celu pokazania granic obszarów przekroju Można dokonać pomiarów wyświetlonych krzywych przekroju, tak długo jak są widoczne, nawet podczas definiowania widoku. 8. Bezpośrednie pomiary podczas widoku przekroju Z racji tego, że można dokonać pomiarów widoku przekroju w każdej chwili, można otrzymywać wyniki pomiarów na różnych lokalizacjach poprzez przeciąganie płaszczyzny przekroju i natychmiastowe porównanie. 12
19 9. Bezpośredni wybór widocznych podmiotów na przekroju Po usunięciu lub podzieleniu blokujących podmiotów, można wybierać widoczne elementy bezpośrednio. 10. Zapisany widok przekroju może być bezpośrednio użyty przez Izometryczny widok przekroju Można generować izometryczny widok przekroju bezpośredni z wykorzystaniem zapisanego widoku przekroju w modelu 3D, co oszczędzi mnóstwo czasu. 13
20 1.6 Ulepszone opcje materiału 1. Nowy typ przypisywania materiału Można ustawić materiał zarówno do części jak i kształtu. Istnieje dwa typy przypisani: Materiał części Opcja służy do nadania materiału dla części. Można również skorzystać z opcji Nadpisz materiał kształtu. Materiał kształtu Wybierz kształt, któremu chcesz nadać indywidualny materiał. 2. Nowa opcja importu/eksportu Można użyć przycisku eksportu do wyeksportowania informacji o materiale do pliku tekstowego, a następnie zaimportować po modyfikacji. 1.7 Wielokrotna edycja dla Znajdź/Zamień nazwę Znajdź/Zamień nazwę dodaje nową opcję Importuj Excel, aby wykonać wielokrotne zastąpienia aby zmienić nazwę większej ilości obiektów. Poniżej opisany jest format pliku Excel, którego należy przestrzegać. Dane powinny zaczynać się w pierwszym rzędzie i kolumnie. Porządek nazw w każdym rzędzie powinien wyglądać następująco: stara nazwa pliku, nowa nazwa pliku, stara nazwa obiektu, nowa nazwa obiektu. Jeden rząd reprezentuje jedno znajdź/zamień. Puste komórki oznaczają pominięcie części zmian. 14
21 1.8 Ulepszony UI 1. Wybór roli podczas pierwszego uruchomienia, dla wyboru ulubionego interfejsu W oparciu o swoją dotychczasową praktykę, można wybrać ulubiony UI, poprzez wybór roli podczas pierwszego uruchomienia ZW3D. 2. Reset UI w oparciu o aktywowaną licencję kiedy licencja jest aktywowana po raz pierwszy Poprzez wykonanie takiego zabiegu, można mieć wyświetlone wszystkie zakupione moduły domyślnie, po aktywacji ZW3D. Skoro UI zostanie zresetowane, konieczne jest zapisanie obecnego interfejsu jak rolę, aby można było powrócić do tych ustawień po aktywacji. 15
22 1.9 Współrzędne w PMI ze wsparciem lokalnego układu współrzędnych Współrzędne w PMI zawierają teraz pole układu współrzędnych, które pozwala na wybór dowolnej płaszczyzny odniesienia jako lokalnej do określenia położenia. Domyślnie używany jest aktywny układ jeżeli nie określono inaczej Ulepszone tekstury Mapowanie tekstury automatycznie wyrównuje wstawiany obraz do początku jeżeli zostanie wybrane odniesienie na wersji Po przypisaniu obrazu na odniesieniu utworzonym na wersji 2017, przemieszczanie odniesieniem spowoduje poruszenie obrazka. Edytuj teksturę daje możliwość zmiany odniesienia dla tekstury. 16
23 2 Translator 2.1 Import Ulepszenia dla importu 1. Przyśpieszony import STEP na złożonych częściach z dużą ilością ścian W niektórych przypadkach szybkość wzrasta o 50% podczas importu STEP. 2. Nowa opcja Ukryty element dla kontroli czy obiekt ma zostać zaimportowany Opcja dostępna jest dla poniższych formatów: ACIS, CATIA V5/V6,NX, Creo, Solidworks 3. Nowa opcja PMI dla kontroli czy PMI ma zostać zaimportowany Opcja dostępna jest dla poniższych formatów: CATIA V5/V6,NX, Creo, Solidworks 4. Wsparcie dla informacji o nazwie dla elementu Elementy mogą przenosić swoją własną nazwę w modelu na niektórych systemach 3D. Po imporcie, nazwy te będą odziedziczone przez odpowiadające im elementy w ZW3D. Jako, że nazwa może zawierać do 32 znaków, dłuższe zostaną automatycznie przycięte zgodnie z limitem. 17
24 2.1.2 Aktualizacja wspieranych formatów importu Zaktualizowane zaznaczone są na Czerwono. Format Rozszerzenie Wersja Catia V4.model,.exp,.session Catia V5/V6.CATPart,.CATProduct,.CGR,.3DXML V5R8---V5/V6R2016 NX(UG).prt 11 NX 10 Creo(Pro/E).prt,.prt*,.asm,.asm.* 16 Creo 3.0 SolidWorks.sldprt,.sldasm (Only 64) SolidEdge.par,.asm,.psm V18 ST8 Inventor.ipt,.iam Up to V2016 ACIS.sat,.sab,.asat,.asab R1 R26(2016) DWG.dwg R DXF.dxf R IGES.ige,.iges STEP.stp,.step 203, 214 Parasolid.x_t,.x_b,.xmt_txt,.xmt_bin Up to 29.0 VDA Image File Neutral File PartSolutions STL.vda *.bmp, *.gif, *.jpg, *.jpeg, *.tif, *.tiff *.z3n, *.v3n *.ps2, *.ps3 *.stl 3DXML.3dxml V4.3 XCGM.x cgm R JT.jt JT 8.x/9.x Wspierane format dla wersji XP nie zostały tu wymienione. 18
25 2.2 Eksport Aktualizacja wspieranych formatów eksportu Zaktualizowane zaznaczone są na Czerwono. Format Rozszerzenie Wersja Catia V4.model, Catia V5.CATPart,.CATProduct, V5R15 V5 6R2016 ACIS.sat,.sab,.asat,.asab R1 R26(2016) DWG.dwg R DXF.dxf R IGES.ige,.iges STEP.stp,.step 203, 214 Parasolid.x_t,.x_b,.xmt_txt,.xmt_bin 7.0 ~ 28.0 VDA.vda Image File *.bmp, *.gif, *.jpg, *.jpeg, *.tif, *.tiff Neutral File *.z3n, *.v3n PDF *.pdf STL *.stl WRML File *.wrl HTML File *.html, *.htm 19
26 3 CAD 3.1 Projektowanie szkicu Nowy Blok szkicu Blok szkicu zawiera grupę elementów szkicu i sprawia, że pracują jako pojedynczy obiekt w kontekście szkicu. 1. Typy bloków Bloki sztywne Kiedy sztywny blok jest wstawiany do szkicu, geometrie bloku pracują jako całość przy przemieszczaniu i nadawaniu wiązań, oraz nie mogą być zmienione. Wiązania i wymiary w bloku należą tylko do tego bloku i nie będą widoczne poza blokiem. Nie będą również brane pod uwagę w rozwiązywaniu szkicu. Po wstawieniu do szkicu, dowolne element sztywnego bloku mogą zostać wybrane do wiązania z innymi geometriami szkicu, jednak należy uważać, aby nie przedefiniować bloku. W szkicu można dodawać wiele przypadków tego samego sztywnego bloku. Na blokach sztywnych może być przeprowadzany nesting. 20
27 Blok elastyczny Po utworzeniu go w szkicu, elementy elastycznego bloku mogą zmieniać swój profil i pozycję poprzez przeciągnięcie, wiązania lub wymiarowanie szkicu, oznacza to, że szkic może zmieniać wygląd elastycznego bloku. Po utworzeniu elastycznego bloku w szkicu, jego wiązania i wymiary są domyślnie ukryte, można je pokazać używając Wyświetl wewnętrzne wiązania z menu prawego przycisku. Te wiązania i wymiary są brane pod uwagę podczas rozwiązywania systemu wiązań. Elastyczny blok może być jedynie powiązany raz ze szkicem rodzica, jednak może również być powiązany jako sztywny blok z innym plikiem.z3 Elastyczny blok może być powiązany z innym blokiem sztywnym, jednak nie może być wstawiony do innego elastycznego bloku, oznacza to, że nie może być rozmieszczany wśród innych. Elastyczny blok używa pochylenia w nazwie do identyfikacji w menadżerze bloków. 2. Utwórz blok Niezależne element mogą zostać wybrane do utworzenia bloku. 21
28 W szkicu można wybrać regularne elementy, takie jak: linie, krzywe, elementy konstrukcyjne i tekst w celu utworzenia bloku. Elementy takie zależne takie jak: elementy odniesienia i obrazki nie mogą zostać wybrane do utworzenia bloku. Wiązania i wymiary dołączone do wybranych elementów zostaną przeniesione do bloku, za wyjątkiem tych dołączonych pomiędzy elementem wybranym, a niewybranym i pozostaną tam gdzie były. Bloki mogą być wybrane do utworzenia bloku. Nadawanie i zmiana nazwy bloku Konieczne jest nadanie unikalnej nazwy bloku. Można edytować nazwę bloku w menadżerze bloku poprzez kliknięcie PPM na nazwie bloku i wybór polecenia zmień nazwę. Punkt wstawienia bloku Punkt wstawianie bloku służy do zdefiniowania miejsca wstawienia. Jeżeli nie został wybrany żaden punkt punktem środkowym będzie środek ciężkości. Elastyczne bryły nie potrzebują takiego punktu. Możliwość dodania opisów Inni użytkownicy mogą uzyskać więcej informacji o tym bloku. Opcja Elastyczny do zdefiniowania typu bloku Można zdecydować jaki typ bloku będzie wykonany. Elastyczny może być konwertowany na sztywny. Jeżeli blok elastyczny jest zawarty w wybranych elementach do tworzenia nowego bloku, wtedy opcja ta jest niedostępna. 3. Edycja bloku Blok może być edytowany wewnątrz własnego pliku. W momencie bloku odniesienia do innego pliku, nie może on być edytowany. Blok może być jedynie edytowalny w edycji jego pliku właściwego najniższego poziomu gdzie został zdefiniowany. Klikając dwa razy na blok w poziomie jego szkicu można go aktywować do poziomu edycji, lub użycie opcji edycji bloku z pod menu prawego przycisku. 22
29 Można dodawać nowe podmioty do bieżącego szkicu do istniejącego bloku poprzez polecenie Dodaj element do bloku. Relacje danego bloku można rozwiązać. Dla zagnieżdżonych bloków jedynie góra zostanie rozwiązana. Można usunąć jakąkolwiek wersję bloku, zaś jeżeli użyjesz menadżera bloku i opcję Usuń blok i powiązania wtedy wszystkie występujące bloki zostaną usunięte. Gdy blok zawiera blok elastyczny, usunięcie go spowoduje usunięcie jego elastyczności. Można bezpośrednio wybrać jakiekolwiek składowe bloków I zmienić, bądź ograniczyć ich wymiar poprzez edycję bloku dwukrotnym kliknięciem. Przeciąganie jakiegokolwiek sztywnego podmiotu, może przenieść lub obrócić blok według statusu ograniczającej, a podmioty przeciągane z elastycznego bloku zmieniają swój profil - długość. 4. Odniesienie bloku Sztywny blok nie zawiera elastycznych bloków, lecz jedynie elastyczny blok może wiązać bloki sztywne jako jego elementy. Można użyć polecenia Wstaw blok aby wstawić blok z innego pliku zawierającego szkic. Wstawiając ten blok należy zachować związek pomiędzy oryginalnym blokiem a 23
30 jego odniesieniem zaznaczając opcję Podłącz do pliku, bądź stworzenie nowego bloku poprzez skopiowanie bloku, bądź użyj opcji Rozstrzel do skopiowania zależności bez potrzeby tworzenia nowego bloku. Można bezpośrednio skopiować blok I wkleić do nowego szkicu bloku, w wyniku czego nie zostanie utworzona relacja pomiędzy blokiem oryginalnym a jego kopią. Jeżeli blok powiązany jest z zewnętrznym blokiem, jego nazwa będzie zawierała znak <-. Aby to usunąć można użyć polecenia Odłącz z menu spod prawego przycisku myszy. Można zauważyć relacje pomiędzy danymi blokami w Menadżerze bloku. Jeżeli blok jest przestarzały jego nazwa będzie podświetlona na czerwono. Aby go przebudować należy kliknąć PPM i wybrać Przebuduj. 5. Menadżer bloku Menadżer bloku wyświetla wszystkie bloki zawarte w wybranym pliku i umożliwia narzędzie edycji dla tych bloków. Poprzez przycisk wyszukiwania plików, można otworzyć dowolny plik Z3. Poniżej w okienku wyszukiwania można wpisać nazwę bloku którą chce się odnaleźć. Okno spod prawego przycisku myszy umożliwi różne działania na wybranym bloku takie jak m.in: właściwości, edycja, wstawienie, usunięcie, zmiana nazwy. 24
31 ->Jak to działa Aby utworzyć przegubowy czworobok 1. Z poziomu szkicu, użyj Rowek i Okrąg aby stworzyć 4 szkice jak niżej, następnie zmień je na 4 bloki. Sztywny Sztywny Sterujący Sztywny Sterowany Sztywny Łączący Elastyczny 2. Użyj więzu Punkt do środka aby powiązać 4 bloki oraz wiązanie Nieruchomy dla sztywnego pręta. 3. Zaznacz punkt pomiędzy prętem sterującym a prętem łączącym, celem otrzymania poziomego położenia pręta sterującego. Pręt łączący będzie automatycznie dostosowywać swoją długość. 4. Przeciągnij punkt pomiędzy blokiem sterowanym a łączącym, tak by sterowany ustawił się poziomo. Blok łączący zostanie skrócony. 5. Otwórz Menadżer bloku I kliknij PPM na blok łączący I wybierz opcję Zmień na sztywny, bądź PPM na blok łączący w obszarze roboczym I również można wybrać powyższą opcję, aby blok z łączącego (zmieniającego swój wymiar) zmienił się w blok sztywny. Aby to odwrócić PPM i opcja Rozstrzel. 6. Przeciągnij punktem pomiędzy blokiem sterowanym a łączącym aby sprawdzić czy blok sterowany obraca się o 360 stopni. 25
32 3.1.2 Dostosowanie gotowego szkicu Gdy bloki w szkicu zostały już ostatecznie zdefiniowane, można je zapisać do pliku, a następnie ponownie wykorzystać. Należy kliknąć PPM na jakikolwiek blok I z rozwiniętej listy wybrać Zapisz do gotowego szkicu Po wyborze niestandardowych gotowych szkiców, na dole okienka istnieje opcja Gotowe szkice użytkownika, które można zaimportować. Funkcja Gotowe szkice wymienia listę jedynie wbudowanych szkiców. Funkcja Gotowe szkice użytkownika utworzy nowy blok za każdym razem, nawet jeśli zostanie wybrany ten sam niestandardowy blok Widoczny menadżer historii w poziomie szkicu Menadżer danych zapisuje historię operacji, złożeń, wszelkich zmian, które umożliwiają pracę z ogólnym dostępem do wszystkich danych na temat aktywnego elementu. Jako że kiedy szkic jest blisko związany z operacjami bryłowymi/złożeniowymi, ZW2017 wprowadziło wyświetlanie drzewa historii również w poziomie szkicu uwzględniając wszelkie dotychczas wprowadzane zmiany z poziomu bryłowego i złożeń. Poniżej podane są komendy i zmiany wyświetlane w menadżerze historii: Dostęp do wszystkich narzędzi edycji dla zmiennych I brył danego szkicu. Przełączanie widoczności podmiotów geometrii. 26
33 Przełączanie widoczności umieszczanych wymiarów. Przełączanie widoczności komponentów w menadżerze złożeń. Zmiana stylu wyświetlania I wizualizacji komponentów za pomocą menadżera wid ->Jak to działa 1. Ukryte niechciane komponenty podczas edycji części w kontekście złożenia 1) Otwórz plik złożenia, następnie podwójnym kliknięciem na dany element który chcesz edytować, po czym wyświetli się drzewo historii modyfikacji tylko wybranego komponentu. 2) Aby przejść do nowego szkicu podczas edycji w kontekście złożenia wystarczy wybrać operację szkic. 3) Podczas edycji rysowania w szkicu, gdy potrzeba jest zaznaczenia pewnej krawędzi komponentu w momencie gdy dojście do tej cechy blokuje jakaś inna część, najlepszym sposobem jest ukrycie niechcianego komponentu w drzewie historii, 27
34 poprzez kliknięcie na dany komponent PPM w menadżerze i opcja Ukryj elementy. 2. Bezpośrednie odwołanie do zewnętrznego wymiaru funkcji podczas edycji szkicu 1) Nowa część -> utwórz prostopadłościan. 2) Operacja szkic i zaznaczenie płaszczyzny, następnie narysowanie rowka. 3) Wartość promienia rowka jest odniesieniem do wymiarów prostopadłościanu, które są ukryte. Aby je uwidocznić należy kliknąć PPM na operacji Blok w menadżerze historii I wybrać komendę Pokaż wymiary. 28
35 4) Podwójne kliknięcie na wymiar promienia rowka przenosi do okna edycji wymiaru, następnie klikamy Wybierz wymiar ; należy przytrzymać przycisk F7 I wybrać wymiar szerokości bloku, po czym zostanie on wprowadzony do okna edycji wymiaru rowka, przez co wymiary rowka i prostopadłościanu stają się odniesieniem. Następnie można edytować pole wymiarowe np: dzieląc wstawiony wymiar przez 2: /2. Na koniec przycisk OK aby zatwierdzić Przenieś element wzdłuż krzywej Opcja Przenieś elementy wzdłuż krzywej z komendy Przenieś pozwala na przenoszenie element wzdłuż danej krzywej. Po dodaniu wszystkich parametrów wejściowych, nadal można przeciągać ułożenie modelu, aby zmienić kierunek i odległość przeniesienia w obszarze graficznym. 29
36 3.2 Konstrukcja szkieletowa Nowe polecenie Krzywa środkowa Polecenie Krzywa środkowa służy do uzyskania linii środkowej brył obrotowych I części walcowych składających się z łuków I okręgów jak na rysunku poniżej. ->Gdzie to jest Moduł CAD > Szkic3D > Krzywa > Krzywa środkowa 30
37 ->Jak to działa 1. Uzyskanie linii środkowej elementów: cylindrycznych, stożkowych i torusów. 2. Uzyskanie linii środkowej zaokrągleń ścian. 3. Uzyskanie linii środkowej okrągłych sekcji elementów. Stały promień-> Zmienny promień-> 31
38 3.2.2 Zmiana Rzutuj zarys na płaszczyznę w Krzywe sylwetki Komenda Krzywe sylwetki kompensuje poprzednio istniejącą operację Rzutuj zarys na płaszczyznę oraz nowo utworzoną Utwórz krzywe zarysu wzdłuż kierunku. 1. Nowa opcja Utwórz krzywe zarysu wzdłuż kierunku Ten tryb tworzy krzywe sylwetki na modelu 3D poprzez wcześniejszą definicję kierunku rzutowania, zaś opcja Rzutowanie krzywych zarysu na płaszczyznę tworzy krzywe na wybranej płaszczyźnie. Dla przykładu, powyższe 2 opcje tworzą krzywą sylwetki w kierunku normalnym do niebieskiej płaszczyzny. Wynik będzie ten sam, gdy patrzysz wzdłuż jednego kierunku, jeżeli natomiast spogląda się pod innym kątem, rezultat będzie nieco inny zastosowania tych 2 różnych trybów operacji. Model 3D I kierunek płaszczyzny Wyrównanie widoku względem płaszczyzny Krzywe zarysu na płaszczyźnie Krzywe zarysu wzdłuż kierunku 2. Pojedyncza ściana może być wybrana do utworzenia krzywej sylwetki Obie operacje Rzutuj zarys na płaszczyznę i Utwórz krzywe zarysu wzdłuż kierunku umożliwiają wybranie pojedynczych ścian/powierzchni do utworzenia krzywych sylwetki. 32
39 3.3 Modelowanie części Ulepszone operacje Boole a 1. Wsparcie operacji Boole a w przypadku powierzchni mniejszych niż tolerancja modelowania. W poprzedniej wersji należało obniżyć tolerancję przy operacjach Boole a na powierzchniach mniejszych niż ich tolerancja. W wersji 2017 można wykonać operacje logiczne bezpośrednio bez powyższych zabiegów. 2. Ulepszone operacja Boole a w przypadku nakładających się krawędzi lub wierzchołków oraz wprowadzony większy podział ścian na styczne z tolerowanymi wierzchołkami. Tol wierzchołki Przed Przyśpieszenie wyświetlania podczas operacji Boole a Lepsze rozpoznawanie modyfikowanych powierzchni poprzez operacje Boole a przyśpiesza natychmiastowe wyświetlanie zmian w trybie odcieni, które mogą zapewnić wyższą wydajność pracy w dużych I skomplikowanych modelach. 33
40 3.3.2 Ulepszenie operacji Rozszerz ścianę Rozszerzenie ściany zostało rozwinięte o poprawę następujących aspektów: granica rozwinięcia ściany, obliczanie rozszerzenia długości oraz przycięcia rozszerzenia granicy oferując lepszy wynik. Przedstawione ulepszenia zaowocują podczas operacji Rozszerz ścianę oraz Wydłuż powierzchnię które są wzajemnie powiązane Ulepszona Bezpośrednia edycja Operacje z zakładki Bezpośrednia edycja zostały udoskonalone szczególnie przy komendach Uprość, BE przenieś i Zamień ściany. 1. Ulepszony wynik komendy upraszczania grupy powierzchni które nie są ze sobą połączone. 2. Lepszy wynik zamknięcia krawędzi dla BE przenieś 34
41 3. Szybszy proces dla upraszczania ścian stożkowych Ulepszona operacja zaokrąglenia zapewniająca szybszą pracę I więcej możliwych przypadków zaokrągleń. 1. Przyśpieszona funkcja echa dla zaokrągleń przy skomplikowanych częściach. Edytowane cechy można wyświetlić funkcją podgląd echo, wyświetlając krzywe tworzące, zaokrąglenie bądź krzywą, celem lepszego rozpoznania, które cechy ściany zostają modyfikowane, aby uniknąć przedefiniowania niepożądanych cech modelu. Aktualnie funkcja echa została usprawniona dla dużych skomplikowanych modeli. 2. Poprawiony koniec powierzchni zaokrąglenia dla odwrotnie stycznych krawędzi. Bez potrzeby używania opcji Zatrzymaj zaokrąglenie na krawędzi cylindryczna ściana jest wybrana do zamknięcia zaokrąglenia jak poniżej: 35
42 3.3.5 Poprawiona konfiguracja części do wykonywania opcji Exportu I Importu. 1. Nowa opcja Dodaj wszystkie wymiary służąca do nadania historii oznaczonych wymiarów do konfiguracji części. Jeżeli jest potrzeba kontrolowania cech I wymiarów modelu w konfiguracji z poziomu modelu, można użyć powyższego nowego przycisku (PPM na model w menadżerze historii -> konfiguracja operacji) do wyszczególnienia wszystkich cech w danym momencie, dzięki temu dodane są wszystkie parametry obiektu, które można wyróżnić lub wygasić Po tym, można zmodyfikować wartości cech modelu, a następnie wyeksportować do pliku *csv. 2. Nowe przyciski Export I Import Można wyeksportować konfigurację części do pliku *csv, następnie wykorzystać to w programie MS Excel do edycji, czyli nadania nowej konfiguracji zmieniając wartości danych wymiarów. Po wszystkim można zaimportować zapisany plik do konfiguracji części. Zaimportowany plik *csv zastąpi aktualną konfigurację części. Z tego względu zalecane jest, aby nie dokonywać zmian w modelu pomiędzy eksportem a importem pliku, ponieważ wszelkie zmiany po momencie importu zostaną utracone Inne. 1. Wyciągnięcie pręta tworzy wyciagnięcie dla zamkniętych profili 36
43 2. Ulepszone przycięcie 3. Modyfikuj zaokrąglenia umożliwia wybranie utworzonego już zaokrąglenia krawędzi celem ich modyfikacji, bądź zmiany tolerancji. Ograniczony wybór odpowiedniego zaokrąglenia ma na celu zapobieganie przedefiniowaniu niepożądanych podmiotów, a zmiana tolerancji ma za zadanie ułatwić użytkownikowi dobranie jej do swoich potrzeb. Dodatkowo jest to przydatna operacja do zmiany zaokrągleń importowanych detali. Zmiana promienia również ma swój odpowiednik pola Tolerancja. 4. Zmienna używana przez parametry polecenia lub warunkowe wygaszenie będą wymienione na liście zależności 3.4 Projektowanie arkuszy blach Ulepszone Pełne odgięcie Pełne odgięcie zostało ulepszone w wielu aspektach dla lepszej kontroli jego profilu i poprawy wydajności pracy. 37
44 1. Wzbogacona opcja kontroli wysokości odgięcia Dostępne są 4 rodzaje wysokości odgięcia, do indywidualnego dopasowania wedle własnej praktyki. Typ Legenda Uwagi Standardowa Długość Długość ściany jest zdefiniowana pojedynczo, więc wysokość składa się z długości ściany, promienia gięcia, kąta gięcia i grubości. Zewnętrzna wysokość Wysokość odgięcia jest definiowana bezpośrednio poprzez wysokość, promień gięcia, kąt gięcia i grubość. Wewnętrzna wysokość Odgięcie jest mierzone od wewnętrznej ściany definicji, a więc składa się z wysokości, promienia gięcia i kąta gięcia. Ekstrapolowana długość Długość ściany jest mierzona od zewnętrznego przecięcia ścian definicji, więc składa się z długości od przecięcia i kąta gięcia. 2. Więcej nowych kontroli profili S zgięcia Polecenie zawiera niezbędne parametry do definiowania zgięcia: promień gięcia, kąt giecia, wysokość/długość. Konieczne jest nadanie wysokości większej niż suma dwóch promieni gięcia dla wykonania polecenia. 38
45 Wysokość Długość 3. Nowe dynamiczne wprowadzanie wymiarów Tak jak w innych poleceniach, poza przeciąganiem strzałki wymiaru, można również dwukrotnie kliknąć na numer wymiaru i wprowadzić nowy. 4. Nowa opcja Odwróć odgięcia Możliwa jest zmiana kierunku odgięcia wybranej krawędzi na przeciwny, tak jakby została wybrana inna krawędź. 5. Modyfikowane odsunięcie odgięcia Odsunięcie odgięcia na krawędzi przy ostrym kącie zmieniło się w następujący sposób: 39
46 6. Ulepszona funkcja ukosowania dla wyeliminowania przenikania Opcja Rozwiąż przenikania odgięcia pomaga wyeliminować przenikania pomiędzy odgięciami tworząc ukosowane krawędzie. 7. Wsparcie nowego typu zamknięcia narożników Można bezpośrednio zamknąć naroża pomiędzy ukosowanymi odgięciami, które pełne odgięcie dołącza do wielu krawędzi w tym samym czasie. Tak jak w poleceniu zamknij narożnik dostępne jest ustawienie przerwy i podcięcia. Dla przenikań które mogą być usunięte przez zamkniecie naroży, nie ma potrzeby stosowania Rozwiąż przenikania odgięcia jeżeli zamknięcie jest włączone. Niezamknięty Zamknięty 40
47 3.4.2 Ulepszone Częściowe odgięcie Częściowe odgięcie zostało zmodyfikowane w podobny sposób jak Pełne odgięcie. 1. Wzbogacona opcja kontroli wysokości odgięcia Opcje identyczne jak w Pełnym odgięciu. Standard Zewnętrzna wysokość Wewnętrzna wysokość Ekstrapolowana długość 2. Więcej nowych kontroli profili S zgięcia Opcje identyczne jak w Pełnym odgięciu. Wysokość Długość 3. Nowe dynamiczne wprowadzanie wymiarów 41
48 4. Nowa opcja Odwróć odgięcia Ulepszone Odgięcie wyciągnięcia Odgięcie wyciągnięcia poprawia wsparcie ścieżki wyciągnięcia i natychmiastowego zamknięcia naroży, aby poprawić możliwości i wydajność polecenia. 1. Nowe wsparcie ścieżki G0 Można dodawać odgięcie wyciągnięcia na połączonych narożach zakładki. 2. Nowe wsparcie zamkniętej ścieżki Można wybrać wszystkie krawędzie zakładki dla utworzenia zamkniętej ścieżki dla wyciągnięcia profilu. 42
49 3. Nowe wsparcie zamkniętych naroży Kiedy wyciągany jest profil na bazie połączonych krawędzi G0 zakładki, odgięcia wyciągnięcia są domyślnie zamknięte względem siebie, tak jak w przypadku użycia polecenia Zamknięty narożnik. 4. Nowe wsparcie odsunięcia < 0 i modyfikowalny odstęp, względem którego ma podążać odgięcie 4 różne pozycje zaczepienia wyciągnięcia odgięcia: Materiał wewnątrz Materiał na zewnątrz Naturalna Odsunięcie 43
50 Kiedy odsunięcie < 0, zakładka jest powiększana dla utrzymania wyciągnięcia. Originalny Materiał wewnątrz Materiał na zewnątrz Odsunięcie < Ulepszone Zamknij narożnik Zamknij narożnik został usprawniony, aby wspierał podgląd i możliwości zamykania na wklęsłych krawędziach, jak pokazano poniżej. 1. Podgląd dla podcięcia Pełny podgląd zamkniętego naroża jest już dostępny. 2. Wsparcie zerowej przerwy dla zamkniętych naroży Poprzednio możliwa była 2x tolerancja przerwy po ustawieniu 0, teraz przerwa 0 jest poprawnie wykonywana. 44
51 3. Zamykanie odgięć na wklęsłych krawędziach Po dodaniu odgięć na wklęsłych, sąsiednich krawędziach, będzie występowało przenikanie pomiędzy nimi jeżeli nie zostanie wybrana funkcja ukosowania lub zamknięcia naroży. W celu wyeliminowania tego zjawiska, można dodać zamkniecie narożnika po wykonaniu tej funkcji Ulepszone Zegnij wzdłuż linii Zegnij wzdłuż linii zostało usprawnione dla zwiększenia niezawodności I zapewnienia wykonania bardziej skomplikowanych przypadków, jak również zawiera kilka nowych funkcji nowe pozycje gięcia Typ Legenda Uwagi Materiał wewnątrz Linia gięcia jest poza obszarem gięcia, aby zapewnić, że zgięcie i obszar gięcia znajduje się od wewnątrz linii. 45
52 Materiał na zewnątrz Linia gięcia jest w obszarze gięcia, aby zapewnić, że zgięcie i obszar gięcia znajduje się na zewnątrz linii. 2. Podgląd obszaru gięcia Podczas gięcia wyświetlane są 2 linie pokazujące jak zgięcie będzie wyglądało po rozłożeniu. Original Bend Area Preview Result 3. Ulepszone wydłużanie linii gięcia Istnieje wiele scenariuszy dotyczących sposobów przecinania linii gięcia z granicami zakładki, m.in brak przecięcia lub przecięcie granic. Auto wydłużenie zostanie przeprowadzone, aby zapewnić odpowiednią długość linii do wykonania gięcia. Dla przykładu, poniżej przedstawiono rozwiązania polecenia w zależności od wybranego promienia gięcia. Oryginał Promień 1 Promień 5 Promień 10 Promień Nowe Odgięcie brzegu Odgięcie brzegu służy do zagięcia arkusza blach na wybranych krawędziach w celu zwiększenia sztywności krawędzi lub ze względów bezpieczeństwa. 1. Różne typy profili gięcia Każdy typ profilu ma własne ustawienia wymiarów. 46
53 Zamknięty Otwarty Zamknięta pętla Otwarta pętla Wyśrodkowana pętla S zgięcie Fala 2. Odwróć odgięcia, aby odwrócić kierunek gięcia Odgięcie wykonywane jest domyślnie po wybraniu krawędzi, jednak można odwróć kierunek wybierając powyższą opcję. 3. Odgięcie może działać zarówno na liniowych jak i łukowych krawędziach 4. Opcja ukosowania eliminuje przenikania pomiędzy odgięciami Można również określić odstęp pomiędzy odgięciami. 47
54 3.4.7 Nowe S zgięcie po linii S zgięcie po linii tworzy stopień z dwoma zagięciami na zakładce z linii w wydajny sposób, wzmacniając strukturę. 1. Pojedyncza linia jako linia gięcia Pojedyncza linia może być wybrana ze szkicu lub szkicu 3D, może się znajdować na płaskiej ścianie, lub zupełnie nie na niej. Jeżeli linia nie leży na niej, zostanie ona najpierw zrzutowana na ścianę gięcia, a następnie posłuży do zagięcia. Linia gięcia nie musi przecinać ściany, zostanie ona automatycznie wydłużona podczas gięcia, jednak lepiej jest jeżeli linia gięcia znajduje się na granicach gięcia różne rodzaje gięcia Istnieją 2 typy zgięcia do wykorzystania: Zatrzymanie rzutowanej długości rzutowana długość gięcia będzie taka sama jak przed zgięciem. Zatrzymanie długości przed zgięciem długość po zagięciu w widoku z góry będzie taka sama jak przed gięciem. Rezultaty powyższych opcji widoczne są poniżej. 48
55 Typ Oryginał ISO widok Widok z góry Rozłożony Zatrzymaj rzutowaną długość Zatrzymaj długość przez zgięciem 3. 5 różnych pozycji Typ Legenda Uwagi Linia zgięcia na zewnątrz Linia zgięcia wewnątrz Linia gięcia znajduje się poza pierwszym zgięciem po rozłożeniu tzn. znajduje się na linii przecięcia pierwszego zgięcia i sąsiadującego zgięcia po rozłożeniu. Linia gięcia znajduje się w obszarze pierwszego zgięcia po rozłożeniu tzn. znajduje się na linii przecięcia pierwszego zgięcia i sąsiadującego zgięcia po rozłożeniu. Linia zgięcia pośrodku Linia gięcia znajduje się pośrodku pierwszego gięcia po rozłożeniu. Materiał wewnątrz Materiał na zewnątrz Linia gięcia znajduje się wewnątrz odgięcia, aby zapewnić, że zewnętrzna ściana zgięcia znajdzie się na styku z linią. Linia gięcia znajduje się na zewnątrz odgięcia, aby zapewnić, że wewnętrzna ściana zgięcia znajdzie się na styku z linią. 49
56 4. Zmiana kierunku odgięcia dla tej samej linii gięcia Można zdecydować, w którym kierunku na nastąpić zgięcie względem linii gięcia Nowe Rozszerz odgięcie Rozszerz odgięcie służy do rozciągnięcia zakładki lub istniejącego odgięcia zakładki. Polecenie to jest pomocne jeżeli użytkownik nie chce edytować odgięcia lub podczas pracy z importowanym arkuszem blach bez historii operacji sposoby rozszerzania Oryginał Normalnie do krawędzi Wzdłuż krawędzi Dwa końce rozszerzenia mogą posiadać inne ustawienia. 50
57 2. Rozszerz razem powierzchnię przylegającą do krawędzi Kiedy rozszerzasz odgięcie wzdłuż granicy krawędzi, możesz rozszerzyć powierzchnię przylegającą do krawędzi. 3. Materiał może zostać usunięty przy skróceniu W oparciu o sposób przeciągnięcia krawędzi, odgięcie może dodawać lub usuwać materiał sposoby na definiowanie dystansu rozszerzenia Można użyć jednej z trzech metod do rozszerzania odgięcia. Całość do płaszczyzny i Kontakt z wybraną mają opcję odsunięcia jeżeli zaszłaby potrzeba pozostawienia jakiejś odległości. Dystans Całość do płaszczyzny Kontakt z wybraną Dystans w liczbie Rozszerzenie do przylegania Rozszerzenie do styku 51
58 ->Jak to działa 1) Można użyć Całość do płaszczyzny w celu rozszerzenia odgięcia, aby zamknąć sąsiadujące ściany. 2) Rozszerz odgięcie, aby zmodyfikować zachodzenie zamkniętego narożnika 3) Wyeliminuj przenikanie pomiędzy sąsiednimi odgięciami, przy użyciu Całość do płaszczyzny 52
59 3.4.9 Nowe Zgięcie zbieżne Zgięcie zbieżne może pochylić odgięcie w celu zmiany jego profile i uniknięcia przenikania z innymi odgięciami lub utworzyć pewien odstęp, szczególnie na importowanych arkuszach blach, które nie posiadają poleceń odgięcia. 1. Można pochylić oba końce odgięcia w typa samym czasie, tym samym lub innym typem zbieżności, lub pochylić tylko jeden koniec. Jeden koniec Symetrycznie Oba końce 2. 2 różne typy zbieżności profilu Typ Legenda Uwagi Liniowy Rozłożony profil zgięcia zbieżnego będzie liniowy. Styczny Rozłożony profil zgięcia zbieżnego będzie styczny. 53
60 3. 2 metody wprowadzania zgięcia zbieżnego Typ Legenda Uwagi Kąt Kąt pomiędzy kierunkiem promienia gięcia a boczną krawędzią giętej ściany. Odsunięcie Jest to odległość w kierunku osiowym po rozłożeniu. 4. Propagacja zbieżności wzdłuż połączonych odgięć Bez sieci Ściana Łańcuch ścian ->Jak to działa 1) Wyeliminowanie przenikania pomiędzy sąsiadującymi odgięciami Poza możliwością użycia Zamknięcia naroży i wydłużenia do usunięcia przenikań, opcja Zgięcie zbieżne ma również taką możliwość. 54
61 2) Zmiana profilu odgięcia Profil odgięcia został zmieniony z prostokątnego na trapezowy Nowe Wycięcie normalne Wycięcie normalne, służy do wycinania materiału poprzez rzutowanie profilu na arkusz blachy, a następnie wycina normalnie do ścian arkusza blach przecinanych przez rzutowanie, tak, jakby części były kompletnie płaskie, nawet jeżeli arkusz jest rozłożony typy rzutowania Można uzyskać różne wyniki obszaru rzutowania, jeżeli profil jest rzutowany na różne ściany docelowe. Typ Legenda Uwagi Normalnie w obie strony Profil jest rzutowany na obie końcowe sciany arkusza blach, następnie obaszary rzutowania są scalane z opcją usuniecia materiału. 55
62 Normalnie do środka Profil jest rzutowany na ściany środkowe arkusza blach. 2. Dostosowanie kierunku rzutowania Odwróć stronę do odcięcia spowoduje zatrzymanie tylko części modelu. 3. Sposoby definiowania głębokości wycięcia Oprócz jednostronnego, dwustronnego I symetrycznego wycięcia można również wykorzystać opcję do puntu, do ściany lub przez wszystko dla zdefiniowania głębokości wycięcia. 56
63 4. Wiele pętli jest wspieranych przy jednym wycięciu profilem Profil do wycięcia arkusza blach może zawierać wiele zamkniętych pętli, pod warunkiem, że nie nachodzą na siebie. Jeżeli otwarta pętla zostanie wybrana do profilu, pętla powinna przecinać granice zakładki, aby utworzyć prawidłowy wynik operacji. ->Jak to działa 1) Wycięcie normalne na zagiętym i rozłożonym elemencie Można wykonywać wycięcia na zagiętym i rozłożonym elemencie, jednak obszar przycinania będzie inny w obu przypadkach, patrz poniżej. Profil Ø20 na zagiętym arkuszu Wycięcie na zagiętym Wycięcie na rozłożonym Profil Ø20 na rozłożonym arkuszu Wycięcie na zagiętym Wycięcie na rozłożonym 57
64 Inne 1. Zaznacz wszystkie zgięcia na zagiętym i rozłożonym arkuszu Opcja Zaznacz wszystkie zgięcia występuje zarówno w poleceniu Zagnij, jak i Rozłóż. 3.5 Nowe Projektowanie złożeń Zaokrąglenie złożenia Tak jak w poleceniu otwór w złożeniu, polecenie zaokrąglenia dodaje operacje na wybranych komponentach, jednak ich wygląd zostaje zmieniony jedynie w złożeniu, podczas gdy oryginalne części pozostają bez zmian. ->Gdzie to znaleźć Część/Złożenie > Zakładka złożenie > Podstawowa edycja > Zaokrąglenie 58
65 3.5.2 Nowa Faza złożenia Opcja ta działa dokładnie na tej samej zasadzie jak zaokrąglenie ->Gdzie to znaleźć Część/Złożenie > Zakładka złożenie > Podstawowa edycja > Faza Poprawiona przebudowa komponentów w historii złożenia Przebudowa komponentu w kontekście złożenia ma ułatwić użytkownikom bezpośrednią przebudowę konkretnych komponentów bez konieczności ich aktywacji i przebudowy, w celu zwiększenia wydajności pracy. 1. Ulepszona Auto przebudowa komponentów najwyższego poziomu ustawiająca przebudowę podczas powtarzania historii złożenia Przebudowa podczas powtarzania historii złożenia jest realizowana przez Auto przebuduj, które znajduje się w menu prawego przycisku po kliknięciu na komponent oraz w formularzu wstawienia komponentu. Opcje dostarczone przez Auto przebuduj : Nowy tryb złożenia Przed przebudową złożenia -> jeżeli oryginalna część komponentu została zmieniona, komponent przebuduje własną historię przed przebudową złożenia. Po przebudowie złożenia -> jeżeli oryginalna część komponentu została zmieniona, komponent przebuduje własną historię dopiero po przebudowie złożenia. 59
66 W związku z taką kolejnością polecenia złożenia oraz wiązania odnoszące się do komponentu będą przestarzałe. Należy wtedy przebudować historię ponownie. Brak -> Jeżeli nie ma potrzeby auto regeneracji podczas przebudowy, należy wybrać tą opcję. Jest to opcja domyślna. Stary tryb złożenia 3 podobne opcje są dostępne jak w poprzedniej wersji, odnieś się do dokumentacji pomocy. 2. Nowe polecenie Przebudowy dla każdego komponentu w celu bezpośredniej zmiany oryginalnej części W każdej chwili jeżeli zachodzi taka potrzeba można przebudować komponent bez konieczności aktywacji lub otwierania komponentu. 3. Nowe oznaczenie Przestarzałych komponentów wymagających przebudowy. Jeżeli część jest przestarzała, oznaczenie komponentu zostanie oznaczone na czerwono w drzewie złożenia. Można wtedy wykorzystać wspomniane wyżej polecenie przebudowy Ulepszony Wstaw komponent 1. Automatyczne zaznaczanie jedynej części/złożenia w plik Jeżeli plik Z3 zawiera tylko pojedynczą część/złożenie to będzie ona automatycznie zaznaczona jako komponent do wstawienia. 60
67 2. Poprawiono auto wyrównanie podczas używania opcji Baza Po poprawkach auto wyrównanie wprowadza nowe możliwości. Punkt Automatycznie dodaje wyrównanie punktem wspólnym pomiędzy punktem wstawienia i punktem 0,0,0 komponentu, jeżeli punkt wstawienia leży na jakieś ścianie. Ściana/Płaszczyzna Jeżeli ściana jest zaznaczona jako obiekt do wyrównania, wiązanie wspólne będzie realizowane pomiędzy ścianą i płaszczyzną XY komponentu. Jeżeli płaszczyzna jest zaznaczona, to ta płaszczyzna będzie wyrównywana z płaszczyzną XY komponentu z dopasowaniem osi płaszczyzny. Płaszczyzna Komponent będzie całkowicie dopasowany poprzez wyrównanie płaszczyzn pomiędzy zaznaczoną płaszczyzną, a płaszczyzną XY komponentu. 3. Regeneracja ustawień w nowym trybie złożenia Dzięki nowemu wsparciu, możesz ustawić regenerację komponentu wedle potrzeb. Znaczenie poszczególnych opcji znajdziesz w tabelce poniżej. Nowy tryb złożenia Brak Przed przebudową złożenia Po przebudowie złożenia Stary typ złożenia Brak Podczas wstawiania Na końcu Żeby przełączyć się z nowego trybu złożenia na stary, wystarczy odznaczyć opcję w Konfiguracja > Część > Nowy tryb złożenia. 61
68 3.5.5 Pozostałe. 1. Operacja Lustro wprowadza nową opcję Wszystko jako lustro Komponenty mogą być zaznaczane w jednej operacji Lustra do wstawienia nowych obiektów jako odbitych lustrzanie. Jeżeli chcesz, żeby nowe lustrzane obiekty zostały ustawione tak samo jak oryginalne, zaznacz tą opcję, żeby odbić je wszystkie jak jeden element. Ale jeśli chcesz odbijać lustrem każdy z elementów jeden po drugim, to ta opcja powinna pozostać odznaczona. Wszystko jako lustro Lustro jeden po drugim 2. Część z pliku.z3prt nie może mieć zmienionej nazwy przez Zmień nazwę Nazwa części z pliku.z3prt jest taka sama jak nazwa pliku, więc nie ma możliwości zmiany nazwy części na otwartym pliku. 3. Widzialność kształtu oryginalnej części komponentu nie będzie zmieniana przy operacji Wytnij w złożeniu Jeżeli kształt komponentu jest zaznaczony jako tnący w operacji Wytnij, widzialność kształtu wewnątrz oryginalnej części komponentu nie będzie zmieniana poprzez opcję Ukryj tnący kształt, ale sama część zostanie ukryta. 4. Nowa opcja Użyj materiału z kształtu w operacji Wyprowadź kształt Ta nowa opcja służy do ustawiania materiału części dla nowego obiektu utworzonego operacją Wyprowadź kształt. 62

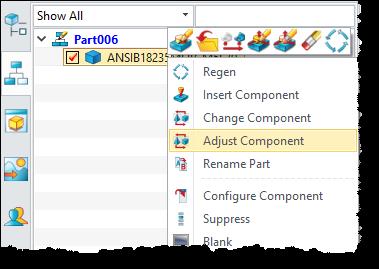

69 5. Nowa opcja Dostosuj komponent do zamiany specyfikacji standardowej części Po wstawieniu standardowej części z biblioteki w złożeniu, można zamienić tą część na taką samą, ale ze zmienionymi parametrami przy pomocy funkcji Dostosuj komponent. Opcja ta jest dostępna po kliknięciu prawym przyciskiem myszy na części wstawionej z biblioteki. 6. Nowa opcja Utwórz część w nowym pliku w formularzu biblioteki części Po zaznaczeniu tej opcji, wstawiona część będzie zapisywana jako osobny plik z rozszerzeniem.z3prt oraz umieszczona w złożeniu jako komponent. Należy pamiętać o zapisaniu takiej części w folderze z plikami złożenia, przed zamknięciem projektu. 7. Automatyczne przybliżanie widoku do edytowanego komponentu dla bardzie przejrzystego widoku Kiedy klikniesz dwukrotnie lewym przyciskiem myszy na komponencie w w drzewku menadżera złożeń, powiązany komponent na polu modelowania zostanie wpasowany w ekran. 3.6 Projektowanie form Możliwość wskazania folderu przechowywania biblioteka części znormalizowanych Dzięki temu możemy dowolnie wybrać ulubiony folder do przetrzymywania cześci znormalizowanych do form. Może to być również folder na serwerze z dostępem dla wielu użytkowników. 63
70 ->Gdzie to znaleźć Modelowanie części > Zakładka Formy i Tłoczniki > Panel Narzędzia > Konfiguracja > Biblioteka Funkcja Patrz przez w operacji Obszar Formularz operacji Obszar wprowadza nowy przycisk Patrz przez dla każdego typu ścian dla ich wygaszania, celem lepszego podglądu ścian znajdujących się pod spodem. 3.7 Dokumentacja 2D Nowe ustawienia wyświetlania linii na każdym komponencie Wyświetlane krzywe na komponentach w dokumentacji 2D złożenia mają te same właściwości I są ustawione domyślnie, ale teraz zyskujemy możliwość ustawienia indywidualnych właściwości wyświetlania linii dla każdego komponentu oddzielnie. 64
71 ->Gdzie to jest? Rysunek 2D > Menadżer > Rysunek Widok > Złożenia > Właściwości (w menu prawego przycisku myszy klikając na dany komponent) Nowy parametr Głębokość przekroju w tworzeniu przekroju części. Po zdefiniowaniu granic przekroju, możliwe jest wykorzystanie parametru Głębokość przekroju, aby usunąć niechciany element na końcowym widoku przekroju, wtedy można otrzymać szczuplejszy widok przekroju. Parametr ten pojawił się w poleceniu Pełny przekrój i Przekrój 3D nazwany. Głębokość przekroju liczona jest od wskazanej granicy przez punkty Ustawienia kreskowania przekroju dla poszczególnych komponentów Jeśli użytkownik chce wybrać komponenty, nie należy zaznaczać opcji Kreskowanie komponentu z części 65
72 Kreskowanie komponentu z części opcja ta dostępna jest w menu prawego przycisku myszy klikając na komponent w menadżerze przy Widoku przekroju. Podczas gdy opcja Kreskowanie komponentu z części jest nieaktywna, kliknij prawym przyciskiem myszy na component w menadżerze i odznacz Kreskowanie, żeby wyłączyć kreskowanie danej części na przekroju. ->Gdzie to jest? Rysunek 2D > Widoki > Pełny przekrój/przekrój 3D nazwany Rysunek 2D > Menadżer > Menu prawego przycisku myszy klikając na widok przekroju Rysunek 2D > Menadżer > Przekrój > Złożenie > Menu prawego przycisku myszy klikając na każdy z komponentów 66
73 3.7.4 Dynamiczna skala i kąt kreskowania w Wyrównanym przekroju. Nowa opcja Dynamiczna skala i kat kreskowania została dodana do okna Widoku wyrównanego, jej zaznaczenie spowoduje obliczenie skali I kata kreskowania w oparciu o krzywe przekroju, tak jak przy definicji Pełnego przekroju Powiązany model dla każdego arkusza rysunku. Model może mieć wstawione widoki w jednym arkuszu, ale tylko jeden model może być powiązanym modelem z arkuszem, by odczytać właściwości do zaktualizowania użytych zmiennych. Model z pierwszego wstawionego widoku jest pomyślnie powiązanym modelem, ale możliwa jest zmiana modelu ze wstawionego widoku poprzez opcję Powiązany model. ->Gdzie to jest? Rysunek 2D > Arkusz (w Menadżerze) > menu prawego przycisku myszy > Właściwości > Powiązany model Nowy Menadżer równań Podobnie jak w module CAD 3D, nowy menadżer równań dostarcza wiele matematycznych funkcji do dokumentacji 2D, by w prostszy sposób manipulować zmiennymi. 67
74 ->Gdzie to jest? Rysunek 2D > Narzędzia > Narzędzia użytkowe ->Jak to działa? 1. Otwórz Menadżer równań i stwórz nową stałą liczbę zmiennej o nazwie Roughness ustawiając wartość na Zakładka Wymiarowanie - > Wykończenie powierzchni, wskaż punkt referencyjny, gdzie będzie umieszczony symbol, wtedy wprowadź [$Roughness] (bez kwadratowych nawiasów) w polu Minimum i kliknij OK. 68
75 3.7.7 Nowy format wyświetlania zmiennych Kiedy użytkownik chciałby odnieść się do zmiennych lub właściwości części niezwymiarowanych, możliwe jest wykorzystanie następujących formatów do manipulowania formatem wyświetlania wartości zmiennych. 1. Cyfry dziesiętne i liczba miejsc przed in po przecinku zmiennej. Forma odniesienia: [$Varibal%0.xU] Variabal jest nazwą zmiennej. % jest separatorem pomiędzy nazwą zmiennej a jej wartością. 0 służy do wygaszania zera przed przecinkiem (wyświetla np..123mm) X jest liczbą wyświetlanych miejsc po przecinku. U or u to wyświetlanie jednostek. Przykładowo, A = mm odnosi się do format [$A%0.2U], co oznacza brak zer przed przecinkiem I tylko dwa miejsca wyświetlane po przecinku, wyświetlone zostanie.12mm. 2. Format odczytywania daty i godziny Możliwe jest wykorzystanie następujących formatów do odczytu daty i godziny. Format: [part_startdate%d(l)t(s)] lub [part_startdate%d(yy/mm/dd)t(hh/mm/ss)] part_startdate jest nazwą zmiennej. % jest separatorem pomiędzy zmienną a wyświetlaną wartością D() jest formatem odczytu daty w czasie T(). L, S, yy/mm/dd oraz HH/mm/ss to parametry które możesz wprowadzić w odpowiednie miejsca. Poniżej kilka przykładów. part_startdate%d(l) -> Wednesday, August 10, 2016 part_startdate%d(s) -> 8/10/2016 part_startdate%d(yy/mm/dd) -> 15/08/10 part_startdate%t(l) -> 11:45:02 AM 69
76 part_startdate%t(s) -> 11:45 AM part_startdate%t(hh/mm/ss) -> 11/45/ Ulepszona tabela BOM 1. Więcej nowych właściwości możliwych do użycia w tabeli : Rozmiar, Długość, Szerokość, Wysokość. Rozmiar, długość, szerokość i wysokość nowe parametry dodane jako fizyczne właściwości części do tabeli BOM. BOM wspiera odczyt nowych właściwości, jak na obrazku poniżej. Jeśli te właściwości nie zostały odnalezione w module 3D, BOM automatycznie obliczy wartości tych parametrów. 2. Tworzenie kolumn poprzez równanie Równanie, które łączy kolumny domyślne, w celu utworzenia nowej. Przykładowo, możliwe jest użycie domyślnej długości, szerokości i wysokości kolumn i korzystając z nowego równania na ich podstawie utworzyć nową kolumnę. Teraz możesz użyć dowolnej kolumny w tym wszelkie dostosowane kolumny w równaniu. <TC_XXX> to sposób określenia, które kolumny stosowane są w równaniu. Na przykład, Price jest dostosowaną kolumną, a w kolumnie Total cost będzie wyświetlany wynik 70
77 równania, <TC_Quantity>*<TC_Price> to równanie do uzyskania wspólnej kolumny z kolumny Price oraz Quantity. 3. Dostosowanie aktualizacji ID, kiedy BOM bierze pod uwagę kolejność montażu. Kiedy tabela BOM bierze pod uwagę kolejność dodawania więzów w złożeniu i kolejność ta zmienia się w modelu 3D, wówczas ID BOM zostanie zaktualizowana przez opcję Przebuduj. Ale jeśli istnieją pewne zmiany na kilku ID, wtedy Przebudowanie ID nie przyniesie efektów. Jeśli chcesz zaktualizować ID w takim przypadku, należy użyć polecenia Przywróć oryginalne wartości, polecenie znajduje się w menu prawego przycisku myszy po kliknięciu na każdą zmodyfikowaną komórkę. 4. Więcej możliwości odnośnie przeciągania tabeli BOM Podczas przeciągania linii granicznej wierszy lub kolumny, aby dostosować ich szerokość lub wysokość, możliwe jest przyciągnięcie do linii granicznych arkusza lub tabelki, w celu wyrównania z nimi. 71
78 4 CAM 4.1 Podsumowanie nowości CAM ZW3D CAM obejmuje zakres od 2 do 5 osi frezowania z elastycznymi i bogato wyposażonymi strategiami obróbki. Jest to łatwe w obsłudze I opanowaniu oprogramowanie CAM NC, które jest powszechnie stosowane przy produkcji narzędzi, w przemyśle form i motoryzacyjnym. Ten dokument opisuje najbardziej znaczące ulepszenia w ZW2017. Program zawiera następujące poprawki i nowe funkcje w module CAM: Nowa operacja wykańczająca płaskich obszarów Płaskie Generowane ścieżki narzędzia przy obróbce powierzchni płaskiej stają się bardziej wydajne I niezawodne. Definiowanie geometrii narzędzia przez użytkownika wspierane w obróbce Profilowa I w obróbce Grawerowanie Powierzchni Generowanie ścieżki narzędzia i przeprowadzanie weryfikacji bryłowej odbywa się z uwzględnieniem geometrii narzędzia definiowanego przez użytkownika. Symulacja toczenia i frezowania Wspierana jest symulacja jednocześnie operacji toczenia I frezowania Nowy parametr kroku w dół Skok przy operacji Z pochyleniem Dzięki temu definiowanie pochylenia rampy ścieżki narzędzia staje się bardziej przyjazne dla użytkownika. Inne niektóre ulepszenia powstały aby praca użytkownika stała się bardziej wydajna i stabilna, tak jak parametr Zagłębianie płaszczyzna w obróbce Poziom Z. dzięki któremu wszystkie powierzchnie są automatycznie wykrywane co gwarantuje wygenerowanie ścieżki na każdej płaszczyźnie. 4.2 Nowa operacja wykańczająca płaskich obszarów W ZW3D 2017 dodano nową operację Płaskie celem generowania jeszcze bardziej wydajnych I niezawodnych ścieżek narzędzia na wybranej ścianie planarnej. Nowa wykańczająca obróbka płaskich obszarów może wykryć wszystkie ściany planarne w obrębie danych wejściowych tzn. tolerancji wykrywania, a następnie utworzy ścieżkę 72
79 narzędzia dla wszystkich płaskich powierzchni lub stworzy ścieżki narzędzia dla powierzchni przy zadanych parametrach granicznych. Wspierana jest również funkcja narzędzia odniesienia celem opcji wyczyszczenia narożników używając mniejszego narzędzia w odniesieniu do wcześniej wykorzystanego większego. Występują dwie strategie w tej operacji jedna z operacji Koronkowa i druga w Offset 2D. Przedstawiono na rysunku poniżej. 73
80 Została zastosowana opcja aby umożliwić użytkownikowi tworzenie dwóch warstw ścieżki narzędzia dla operacji półwykańczającej z określonym krokiem w dół. Frezy walcowo-czołowe I frezy promieniowe są rekomendowane do tej operacji. W przedstawionej operacji występują nowe parametry dedykowane do obróbki płaskich obszarów. Parametry i ich położenie w programie pokazano poniżej: Typ ścieżki: Użyj tej opcji aby wykorzystać strategię obróbki według Offset2D i Koronkowa Ignoruj otwory: Aby odseparować niektóre ścieżki narzędzia na małych obszarach wprowadzając parametr zależności średnicy freza I powierzchni płaskiej regionu. Od zewnątrz do środka: Aby określić ścieżkę narzędzia od środka lub do środka części Oczyszczanie boków: Naddatek pozostawiony na zdjęcie materiału podczas ścieżki oczyszczania 74
81 Dół wykańczająco: Ilość materiału pozostawiona do przejścia wykańczającego w osi Z. Jak to działa Wybierz operacje Płaskie aby utworzyć wykańczającą operację płaskich obszarów. Po pojawieniu się operacji w drzewie operacji należy zdefiniować cechę w postaci Płaski obszar a następnie dodajemy frez do tworzenia ścieżki narzędzia. Notatka 1, cecha Płaski obszar jest niezbędnym elementem do utworzenia tej operacji. Cecha Profil może być użyta do wprowadzenia ograniczenia generowania ścieżki narzędzia. 75
82 Notatka 2, Tolerancja płaskiego obszaru jest używana do wydobywania powierzchni, których różnica wysokości wynosi poniżej podanej wartości tolerancji celem utworzenia płaskiego regionu. 4.3 Definiowanie narzędzia użytkownika w operacji Profilu I Grawerowanie Powierzchni Istnieje wielu klientów z przemysłu obróbki drewnianej I innych którzy potrzebują uwzględnienia niestandardowych narzędzi w generowaniu ścieżki obróbki. Poniżej przedstawiono kilka kluczowych cech oferowanych w nowej wersji w związku z tym zapotrzebowaniem: Użytkownicy mogą definiować swoje kształty narzędzi w menadżerze narzędzi Zdefiniowane narzędzie może być użyte do obliczenia ścieżek obróbki w operacji Profilowa i Grawerowanie Powierzchni Weryfikacja bryłowa jest również wspierana poprzez odzwierciedlenie zdejmowanego materiału przez utworzony kształt narzędzia zdefiniowanego przez użytkownika. 76
83 4.3.1 Definiowanie narzędzia przez użytkownika Jest to nowa opcja dodana w podtypie narzędzia jako Definicja użytkownika. Użytkownik może kliknąć przycisk Dodaj aby dodawać kolejno definiowane warstwy narzędzia. Poniższy obrazek wskazuje na kolejność dodawanych warstw narzędzia I jest przykładem zasady definiowania narzędzia użytkownika ze wskazaniem parametrów jego tworzenia. Długość linii: długość linii prostej 77
84 Kąt początkowy: Kąt początkowy linii i segment łuku. Wierzchołek kąta znajduje się w punkcie startowym odcinka, a kąt 0 stopni znajduje się w osi prostopadłej do osi segmentu. Co oznacza że dodawany kąt rośnie symetrycznie od osi prostopadłej do osi poziomej. Przedstawiono przykład poniżej. Promień: Promień łuku Wyciągnięcie: długość wyciągnięcia promienia łuku 78
85 Notatka: 1. Pierwszy segment startuje z punktu centralnego linii I należy zdefiniować połowę średnicy narzędzia. 2. Następny segment startuje od końca punktu poprzedniej warstwy i jest to zaokrąglenie. 3. Linia I łuk może być w jednym segmencie jak w przypadku segmentu trzeciego. Jednak przesłanką jest wartość kata przyłożenia linii względem poziomu Obliczanie ścieżki narzędzia w operacji Profilowa I Grawerowanie Powierzchni Mamy do dyspozycji dwie operacje z możliwością zastosowania funkcji definicji narzędzia przez użytkownika. Jedną z nich jest obróbka Profili z zakładki 2x Frezowanie. Kolejną obróbką jest obróbka Grawerowanie Powierzchni z zakładki 3x Nurbs. Notatka: Podczas obliczania ścieżek narzędzia w powyższych operacjach zawsze pod uwagę brana jest maksymalna średnica oraz najniższy punkt narzędzia. 79
86 4.3.3 Weryfikacja bryłowa z uwzględnieniem narzędzia definiowanego przez użytkownika Weryfikacja bryłowa wspiera symulacje efektu obróbki utworzonym narzędziem przez użytkownika. 4.4 Symulacja toczenie-frezowanie W ZW3D2017, jest jednocześnie wspierana symulacja obróbek tokarskich I frezarskich 80
87 4.5 Definicja kroku w dół w obróbce Z pochyleniem W poprzednich wersjach programu nie występuje parametr kroku w dół w obróbce Z pochyleniem. Wcześniej było problemem zdefiniowanie wielkości skoku ścieżki narzędzia ze względu na parametr kąta rampy. Nie było wspierane tworzenie ścieżki narzędzia dla wielu regionów o tej samej wielkości kroku ze względu na zależność parametru kata w odniesieniu do wielkości cechy modelu obrabianego. Nowy parametr Pochylenie podziałka został dodany, aby operacja była bardziej przyjazna użytkownikowi. Dzięki temu można bezpośrednio określić wielkość skoku o tej samej wartości kroku Z niezależnie od różnic w występujących regionach modelu jak na rysunku poniżej. 81
88 4.6 Różnice Zagłębianie płaszczyzna w operacji Poziom Z W poprzedniej wersji występowało ręczne wybieranie płaszczyzny do definiowania płaszczyzny zagłębiania narzędzia w celu otrzymania jednakowej grubości na pożądanych ścianach. Jest nieco trudno aby manualnie zaznaczyć płaszczyzny ścian, w przypadku gdy komponent posiada ich znaczną ilość. Aby usprawnić pracę została dodana nowa opcja w parametrach obróbki Zagłębianie płaszczyzna, tak by pomóc użytkownikowi w identyfikacji występujących ścian w sposób automatyczny. Parametru Synchro poziom Z używamy do ręcznego zaznaczenia punktu na danej płaszczyźnie tak jak to robiliśmy w poprzedniej wersji programu. 82
89 W porównaniu do poprzedniego stanu, teraz jedynie wystarczy parametr Zagłębianie płaszczyzna ustawić na tak, by uzyskać automatyczne uwzględnianie wszystkich płaszczyzn Obliczanie serii wspiera jednoczesny import wszystkich ścieżek narzędzia. W wersji ZW3D2017 występuje możliwość jednoczesnego importu wszystkich ścieżek narzędzia. Ma to miejsce przy pomocy jednego kliknięcia w przycisk Importuj wszystko. 83
90 84
