1 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Se Instrukcja montażu Brama segmentowa - Prowadzenie standardowe - Wydanie 5 Widok od wewnątrz Przed rozpoczęciem montażu bramy segmentowej należy dokładnie przeczytać instrukcję montażu. Na tyłach stron znajdują się szczegółowe schematy, które ułatwią orientację podczas montażu bramy segmentowej. Brama z reguły montowana jest od wewnątrz. Z tego względu korzystne jest składowanie wszystkich części wewnątrz pomieszczenia. Uwaga: Przy uruchamianiu należy koniecznie uwzględnić "Instrukcję eksploatacji i konserwacji"! TP , Änderungen vorbehalten

2 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 2 von 73 Schemat szczegółowy źle dobrze

3 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 3 von 73 W pierwszej kolejności montowane są prowadnice pionowe w następujący sposób: Ułożyć szynę dystansową -A- w jednej płaszczyźnie pomiędzy prowadnice (zgodnie ze strzałką). W celu kontroli: Długość -D- szyny dystansowej musi wynosić przy prowadnicy 60: szerokość skrzydła bramy + 99 mm a przy prowadnicy 70: szerokość skrzydła bramy mm. Dolne krawędzie lewej i prawej prowadnicy muszą być zamontowane poziomo względem siebie. Za pomocą osprzętu śrubowego tworzone jest połączenie pomiędzy kątownikiem mocującym ościeżnicę -B- i ościeżnicą -C-. Montażu na miejscu do podłoża dokonuje się za pomocą dołączonych w zestawie kołków. Należy zwrócić uwagę na prawidłowy montaż kołków. Na obrzeżach kołek należy obrócić w taki sposób, aby rozprężanie kołka następowało równolegle do krawędzi. (Patrz strona 2) W przypadku montażu ościeżnicy na konstrukcji stalowej, zamiast wkrętu do drewna z łbem sześciokątnym 6x50 i kołka z PCW należy użyć wkrętów samowiertnych 5,5x26 z podkładką. Wkręty samowiertne nie są wtedy wkręcane przez podłużne otwory ościeżnicy, tylko ze względów wytrzymałościowych przez całkowitą grubość materiału ościeżnicy. Od szerokości bramy > 7000 nie wolno używać wkrętów samowiertnych. Maks. całkowita grubość materiału nie może przekroczyć 5,5 mm. W tym przypadku nie należy montować kątowników mocujących ościeżnicę. Należy zachować następujący odstęp punktów mocujących: Od podłoża maksymalnie 280 mm, następnie zamocować w co drugim otworze podłużnym (ok. 560 C Wkręt do drewna z łbem sześciokątnym 10x70 Podkładka 10,5 B Śruba z łbem sześciokątnym M8x30 Podkładka 8,5 Nakrętka zębata M8 Wkręt do drewna z łbem sześciokątnym 6x50 Podkładka 6,5 A mm). D

4 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 4 von 73 Schemat szczegółowy LH LH > 4000mm = min. 4x

5 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 5 von 73 Kotwa stalowa FAZ 10/10 z podkładką i nakrętką B A E Śruba zamkowa z podsadzeniem kwadratowym M8x16 D F Śruba zamkowa z podsadzeniem kwadratowym M8x16 Wzmocnienie prowadnicy -A- zostaje zamontowane od zewnątrz na ościeżnicy -B- i skręcone z ościeżnicą. Możliwości zamocowania blach łożyskowych : Na podłożu betonowym za pomocą kotwy stalowej Na konstrukcji stalowej za pomocą płytek do przyspawania -G- patrz strona 6 W przypadku betonu porowatego wskazana jest podkonstrukcja np. z prostokątnych rur stalowych. Promień prowadnicy -D- musi pokrywać się z otworami podłużnymi nakładki mocującej -E-. Przejście prowadnicy pionowej -F- w promień prowadnicy można regulować w obrębie otworów podłużnych. Przejście to musi być bezuderzeniowe. Rolka kierująca musi mieć wewnątrz swobodę ruchu bez zahaczania.

6 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 6 von 73 C 15 bis 20mm Blacha łożyskowa -C- montowana jest w odległości 15 do 20mm po stronie ościeżnicy -B-. Stanowi to obszar dla 2 zwojów bezpieczeństwa, które należy ułożyć na bębnie linowym. Trzeci zwój wskazującej w dół liny stalowej zostaje w ten sposób poprowadzony blisko wewnętrznej krawędzi ościeżnicy. W ten sposób cała przestrzeń pośrednia między ościeżnicą a skrzydłem bramy zarezerwowana jest dla przebiegu lin B Detailübersicht Położenie blachy łożyskowej w górze w prowadzeniu standardowym określane jest przez wysokość nadproża. W ten sposób między górną krawędzią ościeżnicy a dolną krawędzią blachy łożyskowej tworzy się odstep. Odstęp ten zmienia się w zależności od wielkości sprężyny skręcanej i bębna linowego. Dlatego blachy łożyskowe należy zamontować z wałem sprężynowym, tak jak na rysunku poniżej. Skrzydło bramy będzie się przesuwało obok dolnej krawędzi blachy łożyskowej i zwisającej sprężyny. Abstand "Pozycja blach łożyskowych zmienia się na skutek zastosowania bębna linowego." Widok bez zabezpieczenia przed pęknięciem sprężyny

7 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 7 von 73 C Nakrętka sześciokątna M12 Pierścień sprężysty 12,5 Zamocowanie blachy łożyskowej na stali: Połączenie między płytką do przyspawania -G- a blachą łożyskową -C- tworzy się przy maks. momencie obrotowym wynoszącym 100 Nm. przyspawać G Mocowanie poziomej szyny dystansowej Śruba zamkowa z podsadzeniem kwadratowym M8x16 A C Celem zapewnienia równoległego prowadzenia poziomych prowadnic -A-, szynę dystansową -B- należy skręcić z blachą mocującą -C- na końcu prowadnic w przewidzianym do tego celu rzędzie otworów B

8 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 8 von 73 Regulacja prowadnic B A A C Cały zespół prowadnic należy tak ustawić, aby przekątne -A- prowadzone od wierzchołka ościeżnicy -B- do przeciwległego końca prowadnicy -C- były tej samej długości. Różnica wymiarów obu przekątnych nie może przekraczać 10 mm.

9 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 9 von 73 D Kotwa stalowa FAZ 10/10 z podkładką i nakrętką B Śruba zamkowa z podsadzeniem kwadratowym M8x25 A C G Śruba zamkowa z podsadzeniem kwadratowym M8x25 Nakrętka zębata M8 F E przyspawać A przyspawać Systemowy kątownik wieszakowy Na końcu prowadnicy poziomej -A- zostaje przykręcony dolny kątownik wieszakowy -B- w przewidzianym do tego rzędzie otworów -C-. Podłużne otwory górnego kątownika wieszakowego - D- służą do ustawienia wysokości prowadnicy pionowej. System szyn C Jeżeli długość kątownika wieszakowego nie sięga do stropu, to zostaje zastosowany system szyn C. Na końcu prowadnicy poziomej -A- zostaje przykręcony kątownik mocujący -E- w przewidzianym do tego rzędzie otworów -C-. Połączenie pomiędzy kątownikiem mocującym i przyciętą na długość szyną ceownikową -F- zostaje wykonane poprzez spawanie. Również płytka mocująca -G- zostaje zespawana na takiej samej zasadzie z szyną C. Cały blok wieszakowy należy zamocować teraz na stropie przy pomocy załączonego osprzętu śrubowego. Od określonej wielkości bram zostają dołączone do osprzętu następne zawieszenia. Zostają one następnie przykręcone do środkowych rzędów otworów prowadnicy i są mocowane na stropie. Wyższe zawieszenia muszą zostać ukośnie użebrowane ze względu na stabilność.

10 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 10 von 73 Schemat szczegółowy Blacha Blacha Od określonej szerokości bram stosowane są blachy łożyskowe wzdłużne, dołączone do osprzętu.

11 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 11 von 73 Mocowanie wału sprężynowego za pomocą złącza rurowego Przed zamocowaniem wału sprężystego, prawego patrząc od wewnątrz, (niebieski znaczek barwny na sprężynie skręcanej) pierścienie osadcze -A-, oznakowany kolorem czarnym prawy bęben linowy -Bi złącze rurowe -C- nasuwane są najpierw na wał -D-. Otwór na linę i dwa wyższe rowki dla obu zwojów bezpieczeństwa muszą przy tym wskazywać na zewnątrz. Od szerokości bramy wynoszącej 4500 mm należy stosować blachy łożyskowe wzdłużne -H-. Położenie sprężyn skręcanych na nadprożu: - Sprężyna z czerwoną kreską = prawa sprężyna ręczna = jest montowana po lewej stronie, patrząc od wewnątrz. Głowica napinacza sprężyn wskazuje na lewo. - Sprężyna z niebieską kreską = lewa sprężyna ręczna = jest montowana po prawej stronie, patrząc od wewnątrz. Głowica napinacza sprężyn wskazuje na prawo. C Głowica napinacza H B D A

12 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 12 von 73 Mocowanie wału sprężynowego z zabezpieczeniem przed pęknięciem sprężyny OGÓLNY OPIS Zabezpieczenia przed pęknięciem sprężyny zapobiegają przewróceniu bramy w przypadku pęknięcia sprężyny. Utracona przez pękniętą sprężynę funkcja zachowywania równowagi zostaje przejęta przez zabezpieczenie. W ten sposób wał sprężynowy zostaje zablokowany, co zapobiega przewróceniu bramy. Jeśli brama wyposażona jest w napęd elektryczny, na zabezpieczeniu zamontowany zostaje mikroprzełącznik. Przerywa on dopływ prądu do napędu zapobiegając w ten sposób jego ekstremalnemu obciążeniu. C Zapadka w górę E B Śruba z łbem sześciokątnym M10x25 Podkładka Pierścień sprężysty Nakrętka M 10 Splint H D F G A MONTAŻ 1. W chwili dostawy zabezpieczenie przed pęknięciem sprężyny jest zamontowane. Oznacza to, że sprężyna jest zamocowana na płytce blokującej -D-. 2. Na początku skręcić śruby sześciokątne M10x25 z konsolą ścienną -A-. Następnie konsola z blachy łożyskowej -E- skręcana jest z konsolą ścienną. Jest ona dostarczana w formie pasującej do odległości do ściany i wraz z niezbędnymi akcesoriami montażowymi. Konsola ścienna generalnie służy do montażu dwóch zabezpieczeń przed pęknięciem sprężyny. Dla pojedynczej sprężyny stosuje się skrajne otwory, tak by znajdowała się ona w swobodnej odległości do nadproża i nie uderzała o konsolę ścienną. 3. Zapadka -B- jest podczas montażu zabezpieczona zawleczką. 4. Nasunąć koło zapadkowe -F-, częściowo już zamontowane na wale, na wał. Zamocować koło zapadkowe za pomocą wpustu pasowanego -G- o długości 40 mm, zawartego w osprzęcie śrubowym. Mocno dokręcić śruby mocujące koła zapadkowego. Uważać na zabezpieczenie wpustu pasowanego za pomocą śruby mocującej. Ważne: Przez zastosowanie pierścieni odległościowych -H- odstęp pomiędzy uchwytem sprężystym a konsolą łożyska zabezpieczenia przed pęknięciem sprężyny musi być większy niż 1 mm. Uchwyt sprężysty musi mieć możliwość obracania się bez oporu z płytką blokującą wokół łożyska.

13 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 13 von 73 Widok z dwoma zamontowanymi zabezpieczeniami przed pęknięciem sprężyny. Zawl B H Złączka Proces naciągania dopiero po przeprowadzeniu całej procedury montażowej. (patrz rozdział Naciąganie sprężyn) 1. Naciągnąć sprężyny skrętne zgodnie z wytyczonym naciągiem sprężyny. Naciąg wszystkich sprężyn skrętnych musi być identyczny. 2. Usunąć zawleczkę zapadki -B-. Krawędź -H- płytki blokującej -D- blokuje zapadkę -B-. Zapadka nie może zahaczyć się w kole zapadkowym -F-. W ten sposób koło zapadkowe może swobodnie się obracać. Zabezpieczenie przed pęknięciem sprężyny jest gotowe do Ważne: Zabezpieczenie przed pęknięciem sprężyny jest montowane zawsze zapadką (2) do góry. Wyjątek stanowi prowadzenie niskiego nadproża z wałem sprężynowym z przodu. Tam zapadka montowana jest wskazując w dół zastosowania. 3. W elektrycznym trybie pracy zamontować następnie uchwyt blaszany (6) na zabezpieczeniu przed pęknięciem sprężyny przy pomocy śrub sześciokątnych M6 x 16 oraz przynależnych nakrętek M6 i podkładek. Zamocować pustą puszkę za pomocą wkrętów blaszanych z łbem soczewkowym 3,2x9 w otworach (8) konsoli ściennej. 4. Mikroprzełącznik (7) montowany jest na zamocowaniu blachy przy pomocy klamry sprężystej. Jest ona następnie montowana pod zapadką. 5. Mikroprzełącznik jest podłączany elektrycznie jako zestyk zwierny

14 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 14 von 73 Schemat szczegółowy = =

15 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 15 von 73 D B E A F C W celu zamocowania wału sprężystego z oznakowaniem -lewa ręka- (niebieska kreska) (etykietka znajduje się na środkowej blasze łożyskowej -A- ) należy postępować w następujący sposób: Wyposażony w pojedyncze części wał sprężynowy wsunąć w zewnętrzną prawą blachę łożyskową - B- zgodnie z kierunkiem wskazanym strzałką tak daleko, żeby początek wału -C- mógł zostać zamontowany dokładnie na środku bramy. Środkowa blacha łożyskowa -A- w taki sposób zostaje zamontowana na nadprożu, że wał -D- spoczywa poziomo a obie blachy łożyskowe -A- i -B- leżą w jednej linii ze swoimi łożyskami. Uwaga: Powierzchnia sprężyny skrętnej -E- nie może zostać uszkodzona przez spawanie lub doziemienie prądu spawania. Dosunąć teraz bęben linowy -F- aż do zewnętrznej prawej blachy łożyskowej -B-. F W celu zamocowania wału sprężystego z oznaczeniem prawa ręka- (czerwona kreska) należy postępować w taki sam sposób.

16 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 16 von 73 Schemat szczegółowy

17 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 17 von 73 B Wpust A Zamocowanie złącza rurowego: Połączenie obu wałów następuje poprzez przesunięcie złącza rurowego -A- i włożenie wpustu pasowanego. Śruba inbusowa -Bsłuży do zabezpieczenia wpustu pasowanego. Dokręcić teraz nakrętki sześciokątne -Człącza rurowego naprzemiennie i równomiernie. Zamocowanie zabezpieczenia przed pęknięciem sprężyny: Patrz strona 12 i 13. C

19 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 19 von 73 Montaż obsady krążka linowego w uruchamianych ręcznie bramach bez zabezpieczenia przed zerwaniem liny. A D E F B Przed rozpoczęciem zabudowy segmentów, korzystne jest posortowanie segmentów według numerów. Na stronie licowej -A- znajduje się etykietka z numerem segmentu. Segment podłogowy np. z numerem 01-06, patrz rysunek u dołu, zostaje zabudowany jako pierwszy pomiędzy prowadnicami. Po montażu należy koniecznie usunąć folię ochronną, jeśli taka jest, aby nie uszkodziła ona powierzchni! Należy przy tym postępować w następujący sposób : Najpierw należy skręcić prawy uchwyt liny i obsadę rolki -B- i następnie wsunąć rolkę kierującą -C-. Segment podłogowy zostaje zabudowany wraz z rolką kierującą po prawej stronie prowadnicy -D-. Należy teraz zamontować lewy uchwyt liny i obsadę rolki -E- najpierw wsuwając rolkę kierującą -F-, następnie wkładając uchwyt liny i obsadę rolki z rolką kierującą najpierw do prowadnicy, aby zamocować go potem na segmencie podłogowym. Ważne: Należy zwracać uwagę, aby segment podłogowy został dokładnie wyrównany poziomo. C pierwsze zlecenie Etykieta Brama segmentowa Firma/zlecenie Grupa towarów Część zlecenia - brama Numer segmentu sztuka pierwszy segment z 6 segmentów

20 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 20 von 73 Śruba z łbem sześciokątnym M8x30 Pierścień sprężysty 8,5 Podkładka 8,5 B C D

21 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 21 von 73 Montaż zabezpieczenia przed zerwaniem liny z blokadą wysokości podnoszenia Przebieg lin w obrębie ościeżnicy: D F E Najpierw należy skręcić prawe zabezpieczenie przed zerwaniem liny -B- i wsunąć następnie rolkę kierującą -C-. Segment podłogowy zostaje zabudowany wraz z rolką kierującą po prawej stronie prowadnicy -D-. Należy teraz zamontować lewe zabezpieczenie przed zerwaniem liny -E- najpierw wsuwając rolkę kierującą -F-, następnie ułożyć w prowadnicy zabezpieczenie przed zerwaniem liny z rolką kierującą, aby następnie na koniec zamocować je na segmencie podłogowym. Ważne: Należy zwracać uwagę, aby segment podłogowy został dokładnie wyrównany poziomo. B C G Śruba z łbem grzybkowym z krótkim czworokątem Przykręcić ościeżnicową blachę blokującą -G- w dolnym otworze podłużnym ościeżnicy.

22 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 22 von 73 Montaż na segmencie podłogowym: Zabezpieczenie przed zerwaniem liny i prowadnica 80mm Śruba z łbem sześciokątnym M8x25 Pierścień sprężysty 8,5 Podkładka 8,4 B C Zabezpieczenie przed zerwaniem liny i prowadnica 50mm Śruba z łbem sześciokątnym M8x30 Pierścień Widok z uchwytem dla prowadnika

23 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 23 von 73 Należy ustawić odstęp kabłąka blokującego i ościeżnicowej blachy blokującej na ok. 2 mm. Należy skontrolować ten odstęp podczas biegu próbnego. Widok z zatrzaśniętą ochroną wysokości podnoszenia.

24 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 24 von 73 Przebieg lin poza obrębem ościeżnicy: (w zależności od wykonania) D F E Montaż odbywa się podobnie jak przy przebiegu lin w obrębie ościeżnicy. Różnica polega na odmiennych blachach kątowych blokady wysokości podnoszenia jak również montażu kabłąka zewnętrznego i związanego z tym zmienionego mocowania liny. B C G Śruba z łbem grzybkowym z krótkim czworokątem Przykręcić ościeżnicową blachę blokującą -G- w dolnym otworze podłużnym ościeżnicy.

25 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 25 von 73 Skręcanie kabłąka zewnętrznego Kabłąk blokujący Kabłąk Śruba z łbem grzybkowym z krótkim czworokątem Należy skręcić kabłąk blokujący z kabłąkiem zewnętrznym. Odstęp kabłąka blokującego od ościeżnicowej blachy blokującej musi zostać nastawiony przed pierwszym otwarciem bramy. Patrz strona 41. Kabłąk zewnętrzny zostaje zamontowany przy użyciu odpowiednich złączy śrubowych na zabezpieczeniu przed zerwaniem liny. "Należy sprawdzić prawidłowe osadzenie złącz śrubowych na ZPZL (na kabłąku zwrotnym i na nożu). Muszą być one dokręcone z siłą 28Nm." Kabłąk Śruba zamkowa z krótkim czwor.,m8x25 Nakrętka zębata M8 maks. moment obrotowy 28 Nm Śruba zamkowa z krótkim czwor., M8x30, 8,8 Nakrętka zębata M8 maks. moment obrotowy 28 Nm

26 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 26 von 73 Montaż na segmencie podłogowym: Śruba z łbem sześciokątnym M8x30 Pierścień B Widok z uchwytem dla prowadnika Po zamontowaniu zabezpieczenia przed zerwaniem liny na skrzydle bramy, należy sprawdzić jego funkcjonalność. Usunąć kołek zabezpieczający. Kabłąk obrotowy musi dać się teraz obracać bez zakleszczania przeciw sile sprężyny. Po puszczeniu naciągniętego i prawie poziomo ułożonego kabłąka obrotowego, musi on poruszać się dzięki sile własnej sprężyny wokół osi tulejki w kierunku prowadnicy. Pozostała siła sprężyny musi zapewnić przyleganie noża do prowadnicy. W innym wypadku nie można zastosować ZPZL.

27 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 27 von 73 SBS 3 Strona zewnętrzna liny z wzmocnionym kabłąkiem Śruba zamkowa z niskim łbem 4- kątnym, M8x25 Nakrętka ząbkowana M8 maks. moment obrot 28 Nm

28 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 28 von 73 Należy ustawić odstęp kabłąka blokującego i ościeżnicowej blachy blokującej na ok. 2 mm. Należy skontrolować ten odstęp podczas biegu próbnego. Widok z zatrzaśniętą ochroną wysokości podnoszenia.

29 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 29 von 73 Schemat szczegółowy Pierścienie Pierścienie

30 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 30 von 73 Nakrętka M6 C Samoblokujący wkręt do blach 6,3x14 A B Śruba z łbem grzybkowym M6x16 D Pojedyncze zawiasy zewnętrzne dla bram 707FI i 909FI Połączenie pomiędzy poszczególnymi segmentami tworzone jest przy pomocy zawiasy -A-. Najpierw skręcić zawiasę -A- (otwór smarowy musi pozostać widoczny) i obsadę rolki -B- za pomocą samoblokujących wkrętów do blach na segmencie. Aby w fazie uruchomienia boczny występ bramy zawsze był identyczny, po prawej stronie u góry i po lewej stronie u dołu należy zamontować do dwóch pierścieni dystansujących -C- na rolce kierującej -D-. Teraz wsunąć prowadnicę -D- w środkową obsadę rolki - E- i zamocować ją przy pomocy śrub grzybkowych i nakrętek. Moment dociągający 15 Nm. Otwór smarowy Podwójne zawiasy zewnętrzne dla bram 909FI Analogicznie do powyższego opisu wkręcić obok kabłąka zewnętrznego drugą identyczną zawiasę w przewidziane otwory. Aby zamocować rolkę kierującą z długą osią i długą obsadą rolki, potrzebna jest druga obsada rolki o zmienionym kształcie. Podwójne zawiasy zewnętrzne dla bram 707FI W przypadku bram panelowych należy uwzględnić pomocniczy arkusz montażowy "podwójne zawiasy boczne" E B C

32 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 32 von 73 A Samoblokujący wkręt do blach 6,3x14 Zawiasy środkowe -A- przykręcane są za pomocą samoblokujących wkrętów do blach na segmencie. Otwór smarowy musi przy tym pozostać widoczny. A Otwór smarowy

33 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 33 von 73 Śruba z łbem grzybkowym M6x16 E C D Samoblokujący wkręt do blach 6,3x14 B Mocowanie rolek kierujących przy prowadnicy typu 50 Połączenie pomiędzy najwyższym segmentem -A- i prowadnicą -B- wykonuje się następująco: Najpierw należy skręcić obsadę rolki -C- za pomocą wkrętów samoblokujących na segmencie. Następnie wsunąć rolkę kierującą -D- w górną obsadę rolki -E- i zamocować ją przy pomocy śrub grzybkowych i nakrętek. Moment dociągający 15 Nm. Mocowanie rolek kierujących przy prowadnicy typu 75 W przypadku zastosowania prowadnicy typu 75 należy koniecznie przeczytać pomocniczy arkusz montażowy Obsada rolki prowadnicy typu 75 Nr art.:

35 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 35 von 73 Mocowanie liny stalowej bez tulejki dociskowej Lina stalowa -F- musi zostać przeprowadzona przez otwór przelotowy liny -G-. Przez otwór mocowania liny -H- należy przewlec linę stalową, aż będzie ona wystawała ok. 20 mm z otworu -K-. Należy teraz przykręcić wkręt bez łba mocowania liny na tyle mocno, aby lina stalowa nie dawała się dalej wyciągać. F G H Wkręt bez łba z gniazdem K Należy zwracać uwagę, aby liny stalowe były układane bez skręcenia. Zasada postępowania: Swobodna lina stalowa jest układana poprzez obracanie bębna linowego.

36 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 36 von 73 A B,C D Wpust Bęben linowy -A- należy obracać tak długo, aż otwór rowka -B- znajdzie się ponad rowkiem wału pełnego -C- a 2 zwoje bezpieczeństwa -D- liny stalowej -E- znajdą się na zewnętrznych żłobkach bębna linowego. Teraz należy wprowadzić wpust pasowany w rowek bębna linowego i nasunąć pierścień osadczy -F- na końcówkę wpustu. Pierścień osadczy służy do zabezpieczenia wpustu pasowanego i zostaje dokręcony za pomocą wkrętu bez łba. Następnie należy mocno dokręcić wkręt bez łba bębna linowego. Służy on do ustalania bębna linowego, a dodatkowo do wpustu pasowanego. Wkręt bez łba dla Wkręt bez łba dla pierścienia F

38 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 38 von 73 Mocowanie liny stalowej bez tulejki dociskowej B Śruba z łbem sześciokątna M10 Pierścień A C Śruba z łbem sześciokątnym M8x30 Pierścień sprężysty 8,5 Podkładka 8,5 Końcówka liny stalowej -A- zostaje ułożona wokół żłobienia -B- uchwytu liny i obsady rolki oraz zabezpieczona blachą zabezpieczającą liny -C- i śrubą z łbem sześciokątnym, podkładką i pierścieniem sprężystym.

39 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 39 von 73 Mocowanie liny stalowej bez tulejki dociskowej E D Następnie przeprowadzić linę stalową przez otwory blachy mocującej -D- i skręcić ją przy pomocy nakrętki sześciokątnej na wystającej śrubie -E-. Naciągnąć linę i zakleszczyć ją, mocno dokręcając nakrętkę sześciokątną.

40 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 40 von 73 Mocowanie liny stalowej Mocowanie liny stalowej z tulejką dociskową Stalową linę przeciąga się najpierw lutowaną końcówką przez śrubę drążoną, aż prasowany zacisk dojdzie do oporu w zagłębieniu. Po przeciągnięciu liny przez drążoną śrubę należy zwrócić uwagę na dokładny przebieg liny w żłobieniu prowadnicy. Po umieszczeniu liny w żłobieniu, przeciąga się ją pionowo w górę do bębna linowego. Tam lina zostaje umieszczona i zamocowana odpowiednio do rodzaju prowadzenia. Dzięki nakrętkom sześciokątnym śruby drążonej możliwa jest regulacja poziomego położenia bramy. Po regulacji nakrętki sześciokątne muszą zostać skontrowane względem siebie. Po zakończeniu montażu bramy należy wyciągnąć z boku kołek zabezpieczający z kabłąka obrotowego zabezpieczenia przed zerwaniem liny. Zabezpieczenie przed zerwaniem liny jest wtedy aktywne. Śruba drążona z nakrętkami

41 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 41 von 73 Zamocowanie liny stalowej, przebieg liny na zewnątrz Zaciski li Śruba z łbem sześciokątnym M10x50 Podkładka 10mm Tulejka Podkładka 10mm Nakrętka 6kt M10, samozabezpieczająca Złącze linowe Stosuje się linę stalową bez zacisku prasowanego. Kabłąk w wykonaniu wzmocnionym Nr art Widok kompletnego zabezpieczenia przed zerwaniem liny wraz z kabłąkiem zewnętrznym, blokadą wysokości podnoszenia i kabłąkiem mocującym dla prowadnika przewodów. Przy bramach z napędem elektrycznym uwzględniać pomocniczy arkusz montażowy dotyczący

42 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 42 von 73 Mocowanie liny stalowej przy zabezpieczeniu przed zerwaniem liny i prowadnicy 80 mm Podkładka 10,5 Sercówka liny Podkładka 10,5 Nakrętka

43 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 43 von 73 Zabezpieczenie przed zerwaniem liny FF cali, dla prowadnicy 3 cale Śruba z łbem sześciokątnym M10x50 Podkładka 10 Złączka linowa Tulejka długości 24 Podkładka 10 Nakrętka sześciokątna M10 samozabezpieczając a Śruba z łbem sześciokątnym M10x50 8.8,

45 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 45 von 73 D Śruba z łbem B E C Naciąganie sprężyn skrętnych musi być przeprowadzone niezwykle ostrożnie. Uwaga: Wysoki moment obrotowy! Do naciągania sprężyny skrętnej -A- potrzebne są 2 dociski, które pasują do otworu -B- głowicy napinacza sprężyny -C-. Dociski można nabyć u producenta bramy. Ilość obrotów napinających należy odczytać z etykiety, umieszczonej na środkowej blasze łożyskowej -D-. Najpierw należy poluzować śruby z łbem czworokątnym głowicy napinacza sprężyn -C-. Należy osadzić docisk w otworze -Bgłowicy napinacza sprężyn -C- i naprężać sprężynę skrętną ku górze rozpoczynając w kierunku strzałki. Po każdej ćwiartce obrotu głowicy napinacza sprężyn -C- należy osadzić drugi docisk w następnym otworze. Aby można było odczytać obroty napinające, na sprężynie skrętnej znajduje się znaczek -E-. Jeśli na sprężynach skrętnych brakuje znaczka, można wykonać go samodzielnie używając farby w sprayu lub kredy. Gdy zalecane obroty napinające zostały już osiągnięte *, należy dokręcić śruby z łbem czworokątnym przy pomocy klucza dynamometrycznego. Należy rozpocząć od 20 Nm w krokach 10 Nm, aż osiągnie się 50 Nm. * Przy naciągniętej sprężynie w zwoju musi być lekki luz. (lekko rozciągnąć sprężynę ok. 10mm). Lekko naoliwić sprężyny. Poluzowanie sprężyny (tzn. zmniejszenie naciągu sprężyny) po pewnym czasie jest normalne. W razie potrzeby należy ponownie naciągnąć sprężynę. drugi obrót napinający pierwszy obrót napinający Docisk

47 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 47 von 73 W niektórych rodzajach prowadzenia nie stosuje się zderzaków. W tym przypadku nie ma ich w wyposażeniu i tym samym nie dokonuje się ich montażu. W pozostałych przypadkach należy postępować w następujący sposób: Należy wziąć B A Kołpak Śruba z łbem grzybkowym z podsadzeniem kwadratowym M6x16 Nakrętka zębata M6 zderzak -A- i skręcić go z uchwytem zderzaka -B-. F E G Śruba z łbem grzybkowym z podsadzeniem kwadratowym M8x16 Nakrętka zębata M8 Zamontowany wstępnie zderzak -E- wkręcić w przewidziany w tym celu rząd otworów -F-, znajdujący się na końcu prowadnicy pionowej -G-. Przy otwartej bramie sprężyna powinna być do połowy wciśnięta. Wersja z opcją Wersja z opcją

48 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 48 von 73 Montaż napędu Przed rozpoczęciem montażu napędu należy dokładnie przeczytać przepisy montażu i instrukcję ustawiania daną przez producenta napędu. E M L F Wpust Usunąć folię przeciwpyłową -E- i wsunąć napęd nasadowy na końcówkę wału -F-. Przy pomocy wpustu pasowanego tworzone jest trwałe połączenie pomiędzy napędem a wałem. Poniżej przedstawiono różne możliwości nałożenia napędu. Układ napędu zależny jest również od warunków przestrzennych. Stojący Odwróco Wiszący

49 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 49 von 73 G M L Blacha łożyskowa nakładana -G- montowana jest w następujący sposób : Zamocować blachę łożyskową nakładaną za pomocą śrub z łbem sześciokątnym w przewidzianych do tego otworach gwintowych -L- napędu nasadowego. Skręcić teraz blachę łożyskową nakładaną na nadprożu. Pierścień osadczy -M- nasuwany jest na końcówkę wału i zabezpieczany kołkiem gwintowym. Montaż wiszący przedstawiony

50 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 50 von 73 OIL

51 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 51 von 73 Montaż koła łańcuchowego Elero SK na bocznej stronie ściany. Ochrona łańcucha Napęd wewn skręcić Widok od wewnątrz z Koło łańcuchowe Konsola kątowa Konsola standardowa Ochrona łańcucha wewn Napęd Napęd wewn

52 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 52 von 73 Montaż koła łańcuchowego Elero SK z przodu w ościeżu. (Przy przełożeniu i przełożeniu redukującym napędu) Wersja z konsolą. Ochrona łańcucha Napęd wewn Kątownik stopy konsola Widok od wewnątrz z prawej wewn

53 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 53 von 73 Montaż koła łańcuchowego Elero SK z przodu w ościeżu. (Przy przełożeniu i przełożeniu redukującym napędu) Wersja z konsolą kątową koła łańcuchowego napęd wiszący Konsola kątowa koła łańcuchowego Napęd wewn wewn Przy wysokości montażu napędu koła łańcuchowego do 2,5 metra mierzonej od podłoża lub przy torach dźwignic w obszarze łańcucha, po których można chodzić, łańcuch i koło łańcuchowe muszą być w całości zabezpieczone ochroną łańcucha. Od 2,5 metra wystarczająca jest jedna ochrona łańcucha jako zabezpieczenie wejścia na każdym kole łańcuchowym.

54 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 54 von 73

56 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 56 von 73 Napęd ręczny na łańcuch zwijany jako nasadka A Pierścień osadczy B Wkręt samowiertny 6kątny wkręt do drewna 8x50 Podkładka 8.5 Nasunąć napęd na końcówkę wału -A-. W tym celu należy wsunąć zintegrowany wpust pasowany w rowek wału. Napęd zostaje zabezpieczony pierścieniem osadczym. Wskazówka: Zwrócić uwagę, żeby koło łańcuchowe i łańcuch wskazywały na bramę, gdyż w przeciwnym razie w koło łańcucha ręcznego będą wwiercały się wkręty samowiertne. Przytrzymać wspornik momentowy -B- na dolnej końcówce obudowy w taki sposób, żeby krótkie ramię przylegało do ściany i skręcić je przy pomocy wkrętów samowiertnych na napędzie. Następnie można wykonać otwór na kołek PCW i przy pomocy wkrętu do drewna 6x50 i podkładki zamocować wspornik momentowy na ścianie. Ostatecznie łańcuch zostaje połączony złączem łańcuchowym tworząc łańcuch bezkońcowy.

57 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 57 von 73 A C B D Ręczny napęd za pomocą łańcucha zwijanego z łańcuchem rolkowym Nasunąć duże koło łańcuchowe -A- na końcówkę wału -B- i za pomocą wpustu pasowanego -C- utworzyć połączenie odporne na skręcanie. Mocno dokręcić oba wkręty bez łba. Wpust pasowany zostaje zabezpieczony poprzez nałożenie i skręcenie pierścienia osadczego -D-. Wziąć teraz łańcuch rolkowy -E- i napęd łańcuchowy -F-. Położyć łańcuch na kole łańcuchowym -G- i połączyć go za pomocą złącza łańcuchowego tworząc łańcuch bezkońcowy. Teraz położyć łańcuch na kole łańcuchowym -A-. Napęd łańcuchowy wisi teraz ciężarem własnym na łańcuchu. Zaznaczyć sobie punkty mocowania i wywiercić otwory na kołki z tworzywa sztucznego o dł. 10mm. Następnie można skręcić napęd łańcuchowy za pomocą sześciokątnych wkrętów do drewna. Następnie przeprowadzić łańcuch ogniwowy -H- przez kabłąk ustalający -K- i nad kołem łańcuchowym -L-. Łańcuch ogniwowy zostaje połączony za pomocą złącza łańcuchowego tworząc łańcuch bezkońcowy. G F Sześciokątny wkręt do drewna 8x50 Podkładka 8.5 K E L

58 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 58 von 73 Ręczny napęd za pomocą łańcucha zwijanego z łańcuchem rolkowym do montażu bocznego na 150 mm 1. OGÓLNY OPIS Ręczny napęd łańcuchowy można generalnie zamontować z lewej i z prawej strony. Aby napęd można było przenosić z lewej strony na prawą, należy poluzować dwa boczne wkręty do blach i obrócić korpus ustalający łańcucha o 90. Wkręty do blach mocno zamocować w gotowych otworach. Duże koło łańcuchowe posiada rowek calowy i rowek zgodny z normą DIN, jak również pasujące do nich wpusty pasowane. Do dostarczonego wału sprężynowego zastosować odpowiedni wpust pasowany. 2. MONTAGE C Nasunąć duże koło łańcuchowe -A- na końcówkę wału -B- i za pomocą wpustu pasowanego -C- utworzyć połączenie odporne na skręcanie. Mocno dokręcić oba wkręty bez łba. Wpust pasowany zostaje zabezpieczony poprzez nałożenie i skręcenie pierścienia nastawczego -D-. Wziąć teraz łańcuch rolkowy -E- i napęd łańcuchowy -F-. Położyć łańcuch na kole łańcuchowym -G- i połączyć go za pomocą złącza łańcuchowego tworząc łańcuch bezkońcowy. Łańcuch należy ułożyć po stronie ściany. Teraz położyć łańcuch na kole łańcuchowym -A-. Napęd łańcuchowy wisi teraz ciężarem własnym na łańcuchu. Ważne: Zaznaczyć sobie punkty mocowania obu kątowników stalowych -M-, tak aby później można było wykorzystać podłużne otwory obudowy do dociągania łańcucha rolkowego. Wywiercić otwory do kołków z tworzywa sztucznego dł. 10 mm. Następnie zamocować napęd łańcuchowy za pomocą śrub z łbem sześciokątnym na kątownikach stalowych przynależnymi podkładkami, pierścieniami sprężystymi i nakrętkami M8. Następnie przeprowadzić łańcuch ogniwowy -H- przez kabłąk ustalający -K- i nad kołem łańcuchowym -L-. Łańcuch ogniwowy zostaje połączony za pomocą złącza łańcuchowego tworząc łańcuch bezkońcowy.. F L G K H

59 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 59 von 73 Zamocowanie łańcucha zwijanego na ścianie Kołek PCW 8mm Wkręt do drewna z łbem sześciokątnym 6x50 Podkładka 6,5 Uchwyt łańcucha dla ręcznego napędu łańcuchowego montowany jest w następujący sposób: W przygotowane otwory wciskane są kołki PCW. Uchwyt łańcuchowy -Azostaje teraz zamontowany na ścianie za pomocą śrub z łbem sześciokątnym i podkładek. Łańcuch zwijany -B- wsunąć w szczelinę uchwytu na łańcuch. Przez otwór -C- i ogniwo łańcucha można przeciągnąć kłódkę dla zabezpieczenia łańcucha.

60 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 60 von 73 Zamocowanie na ścianie awaryjnego łańcucha ręcznego i wyświetlacza kierunku obsługi przy napędzie elektrycznym Uchwyt spoczynkowy łańcucha dla awaryjnego łańcucha ręcznego napędu elektrycznego montuje się w następujący sposób: W przygotowany otwór wbić kołek stalowy -E-. Kołek zostaje mocno przykręcony za pomocą podkładki i nakrętki sześciokątnej. Teraz przykręcić nakrętkę oczkową -F- na wystający gwint kołka stalowego. Podkładka 8,5 Nakrętka sześciokątna M8 E F Wyświetlacz kierunku obsługi dla awaryjnych łańcuchów ręcznych -H Dzięki niemu ustalany jest kierunek ruchu bramy za pomocą ręcznego łańcucha awaryjnego. Używając ręcznego łańcucha awaryjnego można otworzyć bramę tylko na tyle, żeby zatrzymała się ok. 300 mm poniżej wysokości bramy w świetle. W ten sposób gwarantuje się, że wyłącznik krańcowy i wyłącznik krańcowy bezpieczeństwa nie zostaną przejechane i nie ulegną zniszczeniu. Po uruchomieniu bramy awaryjny łańcuch ręczny -G- można przeprowadzić przez nakrętkę oczkową i ewentualnie zabezpieczyć kłódką. G H

62 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 62 von 73 Napinacz liny na końcu ościeżnicy Bramy segmentowe z ręcznym napędem za pomocą łańcucha zwijanego i bramy segmentowe o szczególnej konstrukcji i wielkości, mają zamontowany system napinacza liny na końcu ościeżnicy. Jeśli w wyposażeniu brak jest napinaczy liny, tym samym nie są one montowane. Śruba z łbem sześciokątnym M6x20 Nakrętka M6 K H F Śruba z łbem sześciokątnym M10x45 E B A D Podkładka 10,5 Nakrętka sześciokątna M 10 Przy montażu należy postępować w następujący sposób: Należy przeprowadzić śrubę z łbem sześciokątnym M10x45 przez otwór -A-. Sprężyna skrętna -Bzostaje zakleszczona swoim załamanym końcem -C- w otworze -D-. Należy teraz wsunąć tulejkę nasadkową -E- na gwint śruby z łbem sześciokątnym i wewnątrz sprężyny skrętnej. Kabłąk napinania liny -F- zostaje przykręcony za pomocą podkładki 10,5 oraz nakrętki sześciokątnej M10. Należy teraz napiąć sprężynę skrętną poprzez obracanie jej dłuższego końca -G- w kierunku ruchu wskazówek zegara, aż można będzie zahaczyć ją za kabłąkiem napinania liny. Kątownik blokujący -Hzostaje przykręcony za pomocą śrub z łbem sześciokątnym M6x20 i nakrętek w otworach -K-.

63 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 63 von 73 Napinacz liny na końcu ościeżnicy G Należy zwrócić uwagę, aby kabłąk napinania liny znajdował się pomiędzy ościeżnicą -L- oraz liną stalową -M-.Siła sprężyny dociska kabłąk napinania liny do liny stalowej. M L

64 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 64 von 73 Bramy segmentowe o szczególnej konstrukcji i wielkości mają na końcu ościeżnicy zamontowany system zabezpieczenia przed zwisaniem liny. Jeśli w wyposażeniu brak jest zabezpieczeń przed zwisaniem liny, tym samym nie są one montowane. Standardowo zabezpieczenia przed zwisaniem liny są zintegrowane w zabezpieczeniach przed zerwaniem liny przy pomocy wyłącznika krańcowego jako dodatkowego elementu konstrukcyjnego. P Śruba z łbem sześciokątnym M6x20 Nakrętka M6 N Zabezpieczenie przed zwisaniem liny składa się z podzespołu napinacza liny i przycisku granicznego. Należy przykręcić przycisk graniczny -N- w otworach -P- ościeżnicy. Punkt załączenia przycisku granicznego można nastawiać w otworach podłużnych kątownika mocującego -Q-. Q

65 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 65 von 73 Po zakończeniu montażu należy usunąć wkładkę z gumowej listwy zakańczającej. Jest to konieczne w celu zapewnienia należytego funkcjonowania w przypadku elektrycznej listwy włączającej. W tym celu wkładka nacinana jest po jednej stronie ostrym nożem. Teraz można ją oddzielać na całej długości. Cecha szczególna: W przypadku niektórych gumowych listew zakańczających, wkładka już została usunięta lub konstrukcja sprawia, że nie ma jej wcale. Wkładka Nacięcia

66 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 66 von 73 Zderzak dla bram segmentowych OSE-D-BS (M8) Segment wyrównujący ze śrubą W niektórych uchwytach liny kozły łożyskowe należy całkowicie wkręcić pod profil podłogowy. W tym celu oba segmenty zderzaka muszą zostać odblokowane do pierwszej wkładki w miejscu montażu. Zestaw zderzaków Listwa dolna Skrzydło bramy Segmenty wyrównujące. Nierówności podłoża

67 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 67 von 73 Wskazówki dotyczące montażu Uwaga! Instalacja może być przeprowadzana wyłącznie przez fachowców. Wszystkie prace wykonywać w stanie beznapięciowym! Przyłączenie należy wykonać zgodnie z przepisami lokalnych zakładów energetycznych wzgl. obowiązującymi przepisami VDE. Przy montażu instalacji należy uwzględnić wytyczne organizacji branżowych dotyczące uruchamianych przez napęd okien, drzwi i bram, BGR 232. Po zakończeniu montażu należy przedstawić użytkownikowi zasady funkcjonowania i obsługę bramy poprzez jej przekazanie. Uwaga: Przy uruchamianiu należy koniecznie uwzględnić "Instrukcję eksploatacji i konserwacji"! EVU = VDE = BGR = zakład energetyczny Związek Elektrotechników Niemieckich Reguły branżowe

68 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 68 von 73 Zabezpieczenie przed zwisaniem liny na uchwycie liny i obsadzie rolki CIB 315 i CIB 317 Uchwyt kabla spiralnego 25 mm 255 Kątownik mocujący po prawej

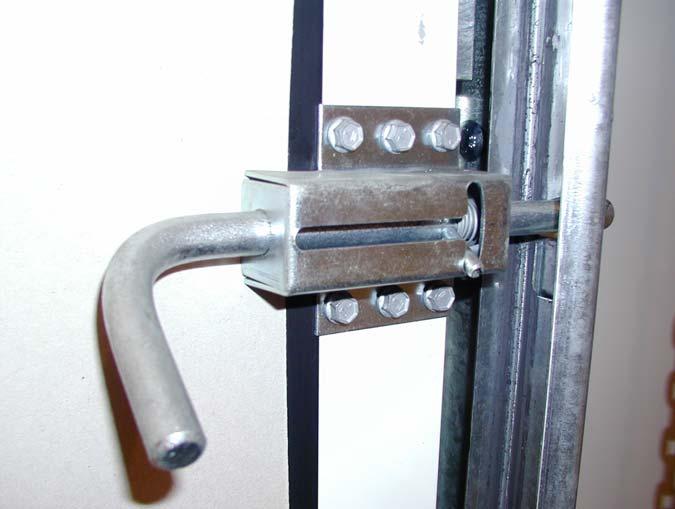

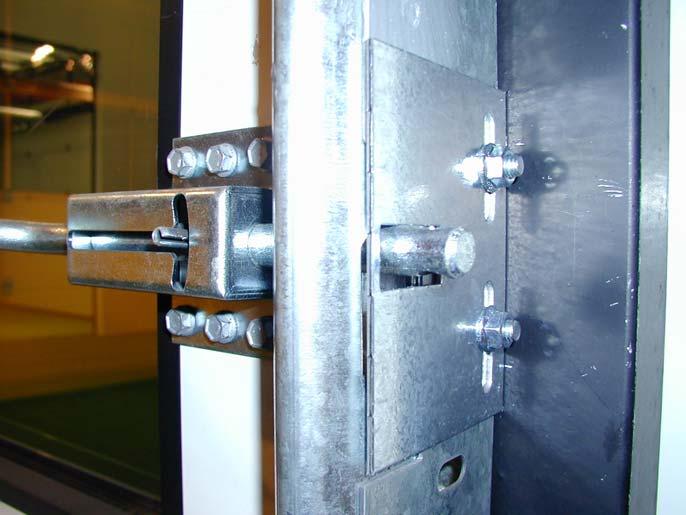

69 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 69 von 73 Zasuwa z ustalaniem wysokości Po zamocowaniu zasuwy -A- za pomocą przynależnych śrub, instalowana jest blacha do ustalania wysokości. A Przy pomocy ustalania wysokości -B można dodatkowo ustawić dokładne zamknięcie zasuwy. B

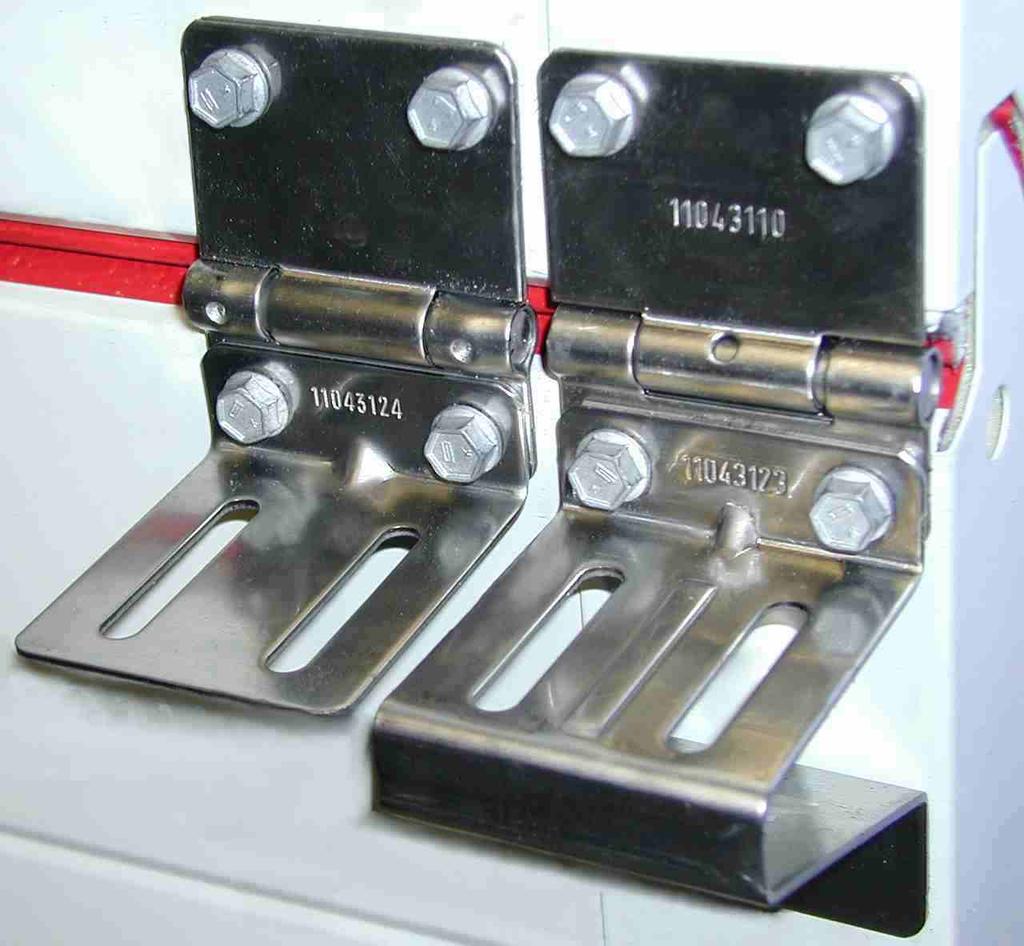

70 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 70 von 73 Pomocniczy arkusz montażowy podwójne zawiasy boczne Uwaga: Przy podwójnych zawiasach w połączeniu z jednolitą głowicą na panelu 707FI, drugą zawiasę zamontować obróconą o 180. W ten sposób osie obrotu obu zawias będą identyczne.

71 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 71 von 73 Pomocniczy arkusz montażowy Obsada rolki górny segment w prowadzeniu standardowym i prowadnicy 75 mm, Obsada rolki, środek, podwójna Obsada rolki frezowana

72 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 72 von 73 Pomocniczy arkusz montażowy dla zabezpieczenia przed zerwaniem liny z elektrycznym wyłączaniem Płyta dla zabezpieczenia przed zerwaniem liny 3 Uchwyt prowadnika przewodów Przełącznik Pusta puszka Przełącznik można zastosować zależnie od potrzeb dla lewej lub prawej strony poprzez poluzowanie 4 śrub na głowicy uruchamiającej i obrócenie tej głowicy oraz dźwigni włączającej o 180. Dźwignia uruchamiająca w stanie niezamontowanym musi znajdować się w stosunku do linii poziomej pod kątem ok. 38. Obie żyły kabla są w przełączniku przyłączane zawsze do zacisków 13,14. Zestyk przełącznika w trybie pracy bramy musi być zamknięty. Jeśli wyzwolone zostaje ZBZL, zestyk przełącznika otwiera się. Przy uruchamianiu należy sprawdzić, czy obwód prądu sterowniczego jest przerywany podczas uruchamiania zabezpieczenia przed zerwaniem liny. Ew. konieczna jest korekta ustawienia kątownika dźwigni włączającej. Przy zabezpieczeniu przed zerwaniem liny 3" należy położyć płytę PCW z opakowania z wyposażeniem pod przełącznikiem. Płyta dla zabezpieczenia przed zerwaniem liny 3

73 Instrukcja montażu bramy segmentowej - prowadzenie standardowe Seite 73 von 73 Nasadka na pałąk zabezpieczający linę dla bocznego zamka ryglowego zwrotnicowego w skrzydle bramy Te pierścienie dystansowe zapobiegają zderzeniom nasadki na pałąk zabezpieczający linę na promieniu prowadnicy. Te pierścienie dystansowe należy również wykorzystać do zamocowania po przeciwległej stronie. Nasadka na pałąk zabezpieczający linę Kątownik blokujący Zamek ryglowy zwrotnicowy Kątownik blokujący Nasadka na pałąk zabezpieczający linę
