1 JFC Polska Sp. Z o.o. 12 PN-EN A1:2009 Przydomowa oczyszczalnia ścieków Hydro-Cycle Instrukcja Obsługi i Montażu Wysoki stopień oczyszczania Długi czas użytkowania Łatwa obsługa Kompaktowa budowa Niskie koszty eksploatacji Revision /08/12

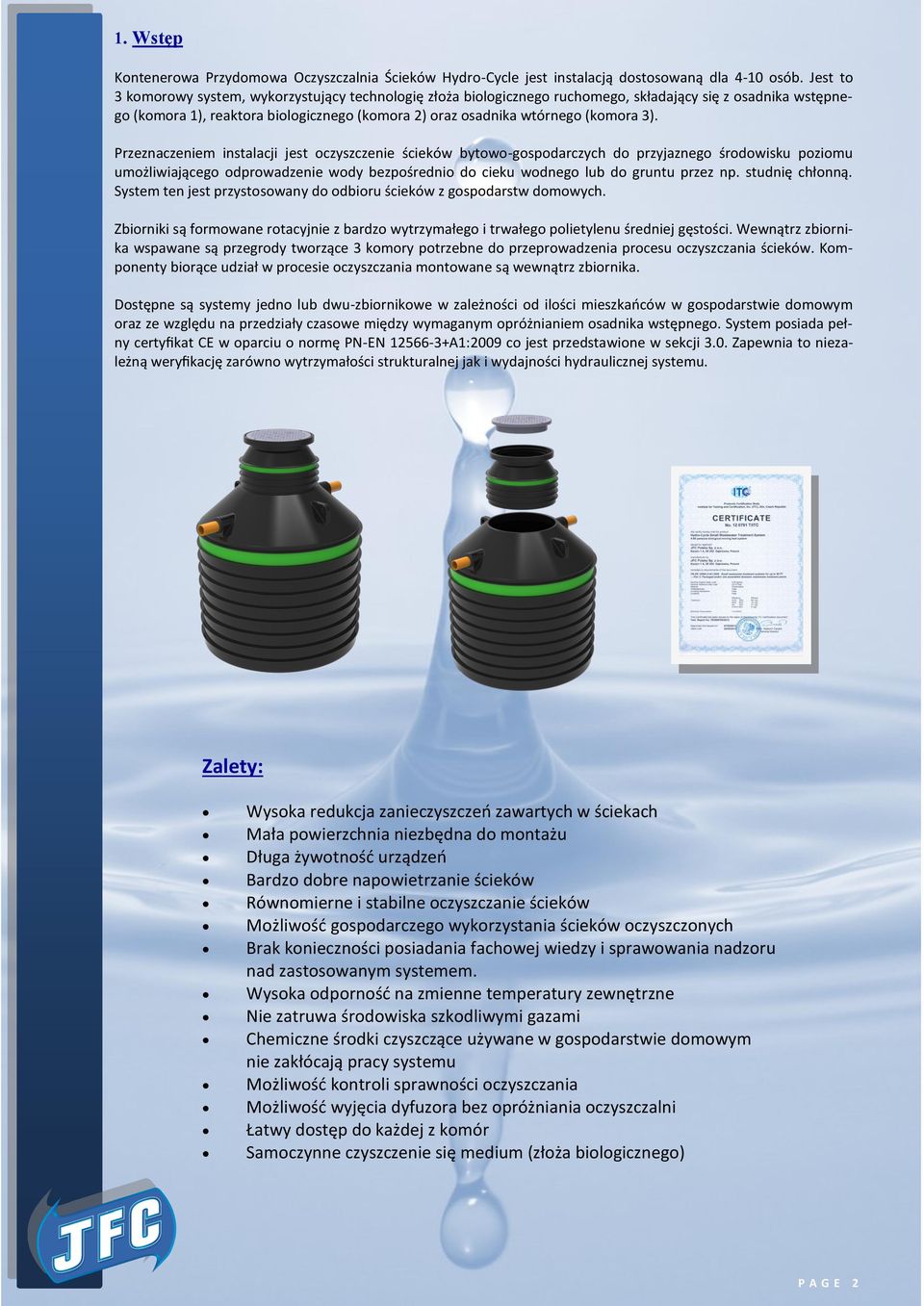

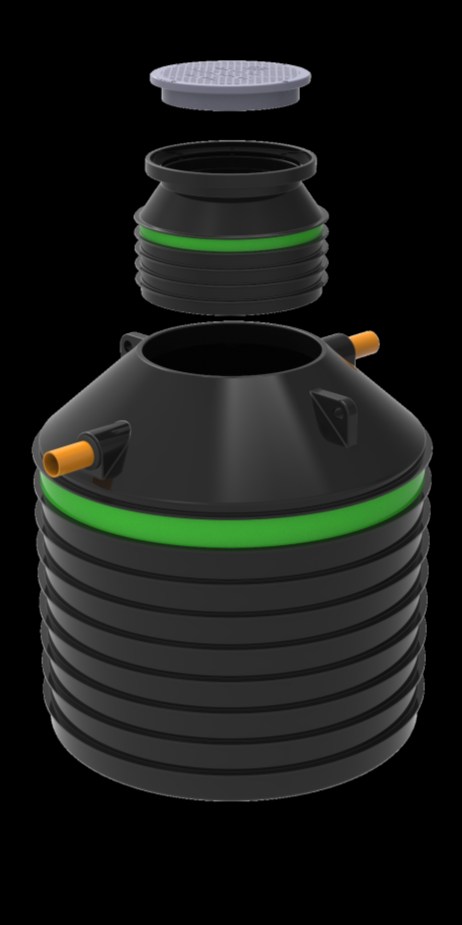

2 1. Wstęp Kontenerowa Przydomowa Oczyszczalnia Ścieków Hydro-Cycle jest instalacją dostosowaną dla 4-10 osób. Jest to 3 komorowy system, wykorzystujący technologię złoża biologicznego ruchomego, składający się z osadnika wstępnego (komora 1), reaktora biologicznego (komora 2) oraz osadnika wtórnego (komora 3). Przeznaczeniem instalacji jest oczyszczenie ścieków bytowo-gospodarczych do przyjaznego środowisku poziomu umożliwiającego odprowadzenie wody bezpośrednio do cieku wodnego lub do gruntu przez np. studnię chłonną. System ten jest przystosowany do odbioru ścieków z gospodarstw domowych. Zbiorniki są formowane rotacyjnie z bardzo wytrzymałego i trwałego polietylenu średniej gęstości. Wewnątrz zbiornika wspawane są przegrody tworzące 3 komory potrzebne do przeprowadzenia procesu oczyszczania ścieków. Komponenty biorące udział w procesie oczyszczania montowane są wewnątrz zbiornika. Dostępne są systemy jedno lub dwu-zbiornikowe w zależności od ilości mieszkańców w gospodarstwie domowym oraz ze względu na przedziały czasowe między wymaganym opróżnianiem osadnika wstępnego. System posiada pełny certyfikat CE w oparciu o normę PN-EN A1:2009 co jest przedstawione w sekcji 3.0. Zapewnia to niezależną weryfikację zarówno wytrzymałości strukturalnej jak i wydajności hydraulicznej systemu. Zalety: Wysoka redukcja zanieczyszczeń zawartych w ściekach Mała powierzchnia niezbędna do montażu Długa żywotność urządzeń Bardzo dobre napowietrzanie ścieków Równomierne i stabilne oczyszczanie ścieków Możliwość gospodarczego wykorzystania ścieków oczyszczonych Brak konieczności posiadania fachowej wiedzy i sprawowania nadzoru nad zastosowanym systemem. Wysoka odporność na zmienne temperatury zewnętrzne Nie zatruwa środowiska szkodliwymi gazami Chemiczne środki czyszczące używane w gospodarstwie domowym nie zakłócają pracy systemu Możliwość kontroli sprawności oczyszczania Możliwość wyjęcia dyfuzora bez opróżniania oczyszczalni Łatwy dostęp do każdej z komór Samoczynne czyszczenie się medium (złoża biologicznego) P A G E 2

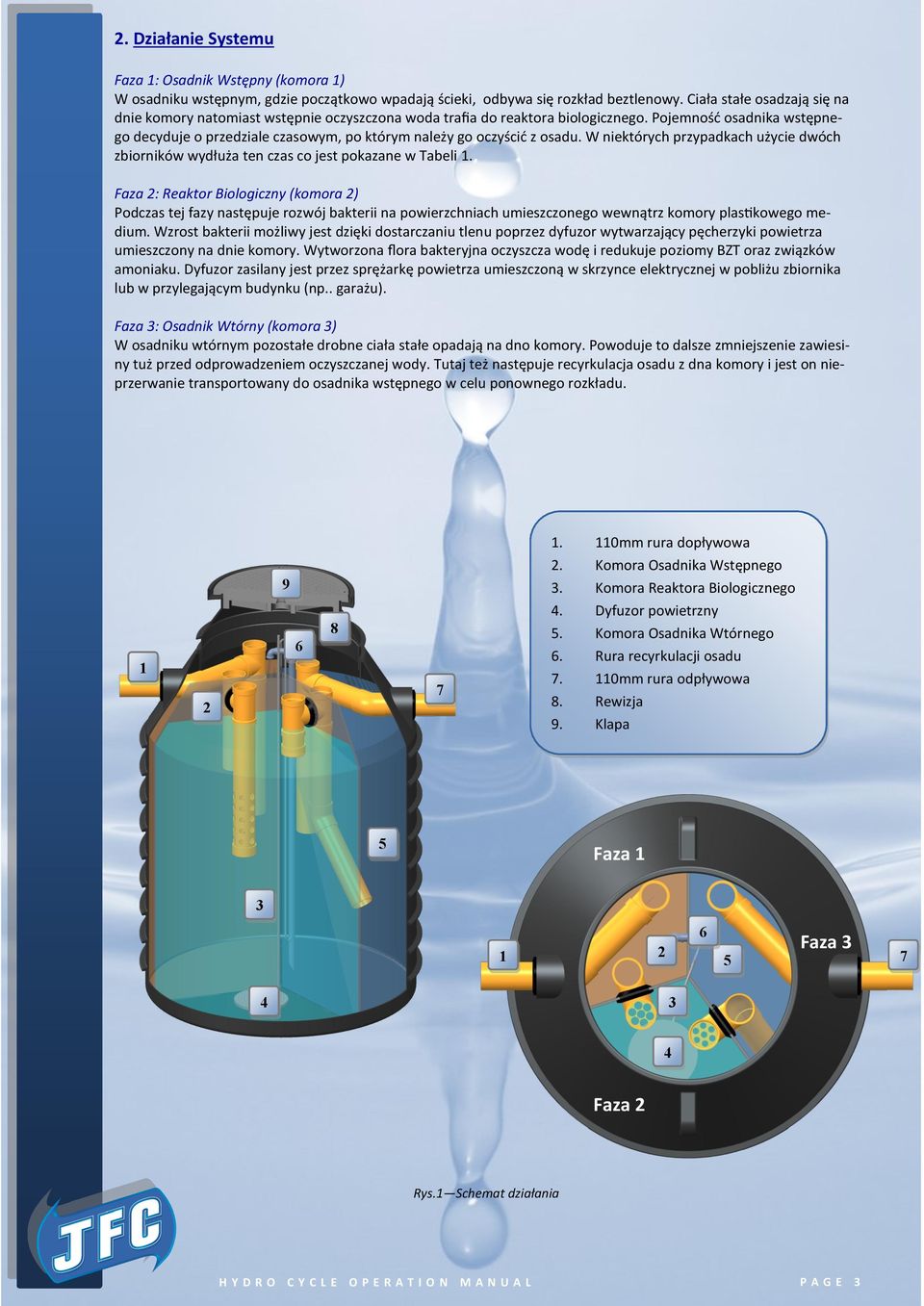

3 2. Działanie Systemu Faza 1: Osadnik Wstępny (komora 1) W osadniku wstępnym, gdzie początkowo wpadają ścieki, odbywa się rozkład beztlenowy. Ciała stałe osadzają się na dnie komory natomiast wstępnie oczyszczona woda trafia do reaktora biologicznego. Pojemność osadnika wstępnego decyduje o przedziale czasowym, po którym należy go oczyścić z osadu. W niektórych przypadkach użycie dwóch zbiorników wydłuża ten czas co jest pokazane w Tabeli 1. Faza 2: Reaktor Biologiczny (komora 2) Podczas tej fazy następuje rozwój bakterii na powierzchniach umieszczonego wewnątrz komory plastikowego medium. Wzrost bakterii możliwy jest dzięki dostarczaniu tlenu poprzez dyfuzor wytwarzający pęcherzyki powietrza umieszczony na dnie komory. Wytworzona flora bakteryjna oczyszcza wodę i redukuje poziomy BZT oraz związków amoniaku. Dyfuzor zasilany jest przez sprężarkę powietrza umieszczoną w skrzynce elektrycznej w pobliżu zbiornika lub w przylegającym budynku (np.. garażu). Faza 3: Osadnik Wtórny (komora 3) W osadniku wtórnym pozostałe drobne ciała stałe opadają na dno komory. Powoduje to dalsze zmniejszenie zawiesiny tuż przed odprowadzeniem oczyszczanej wody. Tutaj też następuje recyrkulacja osadu z dna komory i jest on nieprzerwanie transportowany do osadnika wstępnego w celu ponownego rozkładu mm rura dopływowa 2. Komora Osadnika Wstępnego 3. Komora Reaktora Biologicznego 4. Dyfuzor powietrzny 5. Komora Osadnika Wtórnego 6. Rura recyrkulacji osadu mm rura odpływowa 8. Rewizja 9. Klapa 5 Faza Faza Faza 2 Rys.1 Schemat działania H Y D R O C Y C L E O P E R A T I O N M A N U A L P A G E 3

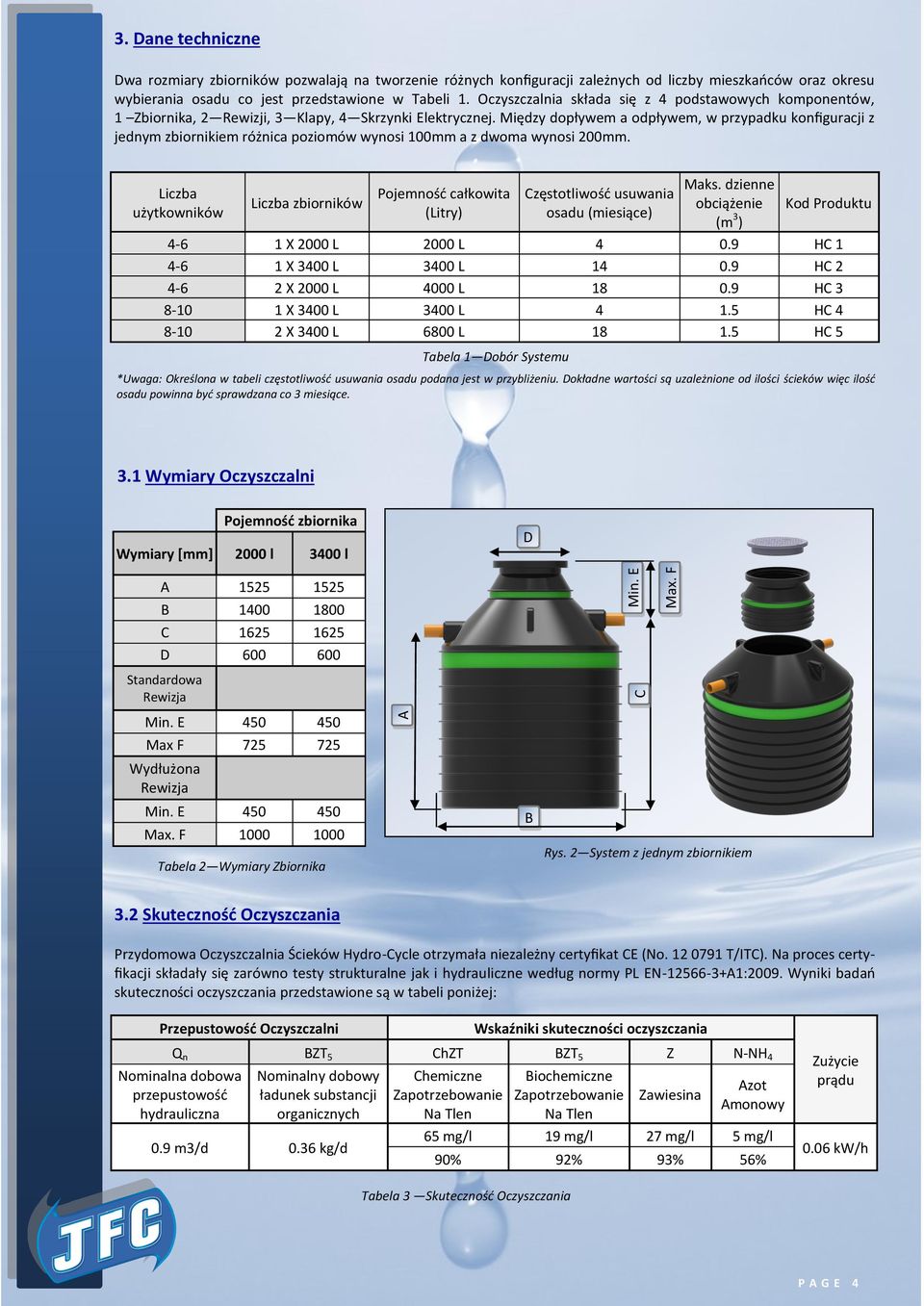

4 3. Dane techniczne Dwa rozmiary zbiorników pozwalają na tworzenie różnych konfiguracji zależnych od liczby mieszkańców oraz okresu wybierania osadu co jest przedstawione w Tabeli 1. Oczyszczalnia składa się z 4 podstawowych komponentów, 1 Zbiornika, 2 Rewizji, 3 Klapy, 4 Skrzynki Elektrycznej. Między dopływem a odpływem, w przypadku konfiguracji z jednym zbiornikiem różnica poziomów wynosi 100mm a z dwoma wynosi 200mm. Liczba użytkowników Liczba zbiorników Pojemność całkowita (Litry) Tabela 1 Dobór Systemu Częstotliwość usuwania osadu (miesiące) Maks. dzienne obciążenie (m 3 ) Kod Produktu X 2000 L 2000 L HC X 3400 L 3400 L HC X 2000 L 4000 L HC X 3400 L 3400 L HC X 3400 L 6800 L HC 5 *Uwaga: Określona w tabeli częstotliwość usuwania osadu podana jest w przybliżeniu. Dokładne wartości są uzależnione od ilości ścieków więc ilość osadu powinna być sprawdzana co 3 miesiące. 3.1 Wymiary Oczyszczalni Pojemność zbiornika Wymiary [mm] 2000 l 3400 l D A B C D Min. E Max. F Standardowa Rewizja C Min. E Max F Wydłużona Rewizja Min. E Max. F Tabela 2 Wymiary Zbiornika A B Rys. 2 System z jednym zbiornikiem 3.2 Skuteczność Oczyszczania Przydomowa Oczyszczalnia Ścieków Hydro-Cycle otrzymała niezależny certyfikat CE (No T/ITC). Na proces certyfikacji składały się zarówno testy strukturalne jak i hydrauliczne według normy PL EN A1:2009. Wyniki badań skuteczności oczyszczania przedstawione są w tabeli poniżej: Przepustowość Oczyszczalni Wskaźniki skuteczności oczyszczania Q n BZT 5 ChZT BZT 5 Z N-NH 4 Nominalna dobowa Nominalny dobowy Chemiczne Biochemiczne Azot przepustowość ładunek substancji Zapotrzebowanie Zapotrzebowanie Zawiesina Amonowy hydrauliczna organicznych Na Tlen Na Tlen 0.9 m3/d 0.36 kg/d 65 mg/l 19 mg/l 27 mg/l 5 mg/l 90% 92% 93% 56% Zużycie prądu 0.06 kw/h Tabela 3 Skuteczność Oczyszczania P A G E 4

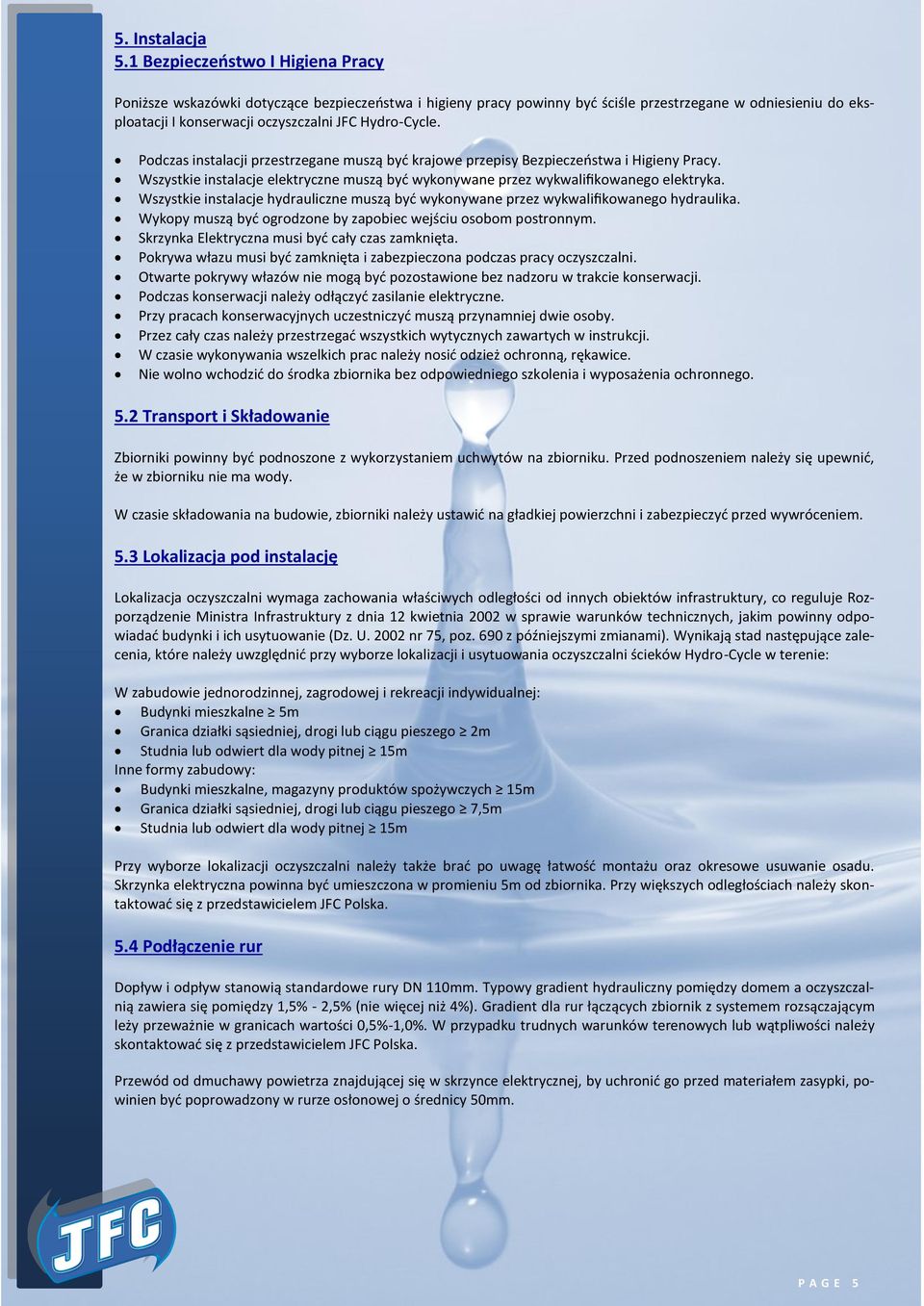

5 5. Instalacja 5.1 Bezpieczeństwo I Higiena Pracy Poniższe wskazówki dotyczące bezpieczeństwa i higieny pracy powinny być ściśle przestrzegane w odniesieniu do eksploatacji I konserwacji oczyszczalni JFC Hydro-Cycle. Podczas instalacji przestrzegane muszą być krajowe przepisy Bezpieczeństwa i Higieny Pracy. Wszystkie instalacje elektryczne muszą być wykonywane przez wykwalifikowanego elektryka. Wszystkie instalacje hydrauliczne muszą być wykonywane przez wykwalifikowanego hydraulika. Wykopy muszą być ogrodzone by zapobiec wejściu osobom postronnym. Skrzynka Elektryczna musi być cały czas zamknięta. Pokrywa włazu musi być zamknięta i zabezpieczona podczas pracy oczyszczalni. Otwarte pokrywy włazów nie mogą być pozostawione bez nadzoru w trakcie konserwacji. Podczas konserwacji należy odłączyć zasilanie elektryczne. Przy pracach konserwacyjnych uczestniczyć muszą przynamniej dwie osoby. Przez cały czas należy przestrzegać wszystkich wytycznych zawartych w instrukcji. W czasie wykonywania wszelkich prac należy nosić odzież ochronną, rękawice. Nie wolno wchodzić do środka zbiornika bez odpowiedniego szkolenia i wyposażenia ochronnego. 5.2 Transport i Składowanie Zbiorniki powinny być podnoszone z wykorzystaniem uchwytów na zbiorniku. Przed podnoszeniem należy się upewnić, że w zbiorniku nie ma wody. W czasie składowania na budowie, zbiorniki należy ustawić na gładkiej powierzchni i zabezpieczyć przed wywróceniem. 5.3 Lokalizacja pod instalację Lokalizacja oczyszczalni wymaga zachowania właściwych odległości od innych obiektów infrastruktury, co reguluje Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U nr 75, poz. 690 z późniejszymi zmianami). Wynikają stad następujące zalecenia, które należy uwzględnić przy wyborze lokalizacji i usytuowania oczyszczalni ścieków Hydro-Cycle w terenie: W zabudowie jednorodzinnej, zagrodowej i rekreacji indywidualnej: Budynki mieszkalne 5m Granica działki sąsiedniej, drogi lub ciągu pieszego 2m Studnia lub odwiert dla wody pitnej 15m Inne formy zabudowy: Budynki mieszkalne, magazyny produktów spożywczych 15m Granica działki sąsiedniej, drogi lub ciągu pieszego 7,5m Studnia lub odwiert dla wody pitnej 15m Przy wyborze lokalizacji oczyszczalni należy także brać po uwagę łatwość montażu oraz okresowe usuwanie osadu. Skrzynka elektryczna powinna być umieszczona w promieniu 5m od zbiornika. Przy większych odległościach należy skontaktować się z przedstawicielem JFC Polska. 5.4 Podłączenie rur Dopływ i odpływ stanowią standardowe rury DN 110mm. Typowy gradient hydrauliczny pomiędzy domem a oczyszczalnią zawiera się pomiędzy 1,5% - 2,5% (nie więcej niż 4%). Gradient dla rur łączących zbiornik z systemem rozsączającym leży przeważnie w granicach wartości 0,5%-1,0%. W przypadku trudnych warunków terenowych lub wątpliwości należy skontaktować się z przedstawicielem JFC Polska. Przewód od dmuchawy powietrza znajdującej się w skrzynce elektrycznej, by uchronić go przed materiałem zasypki, powinien być poprowadzony w rurze osłonowej o średnicy 50mm. P A G E 5

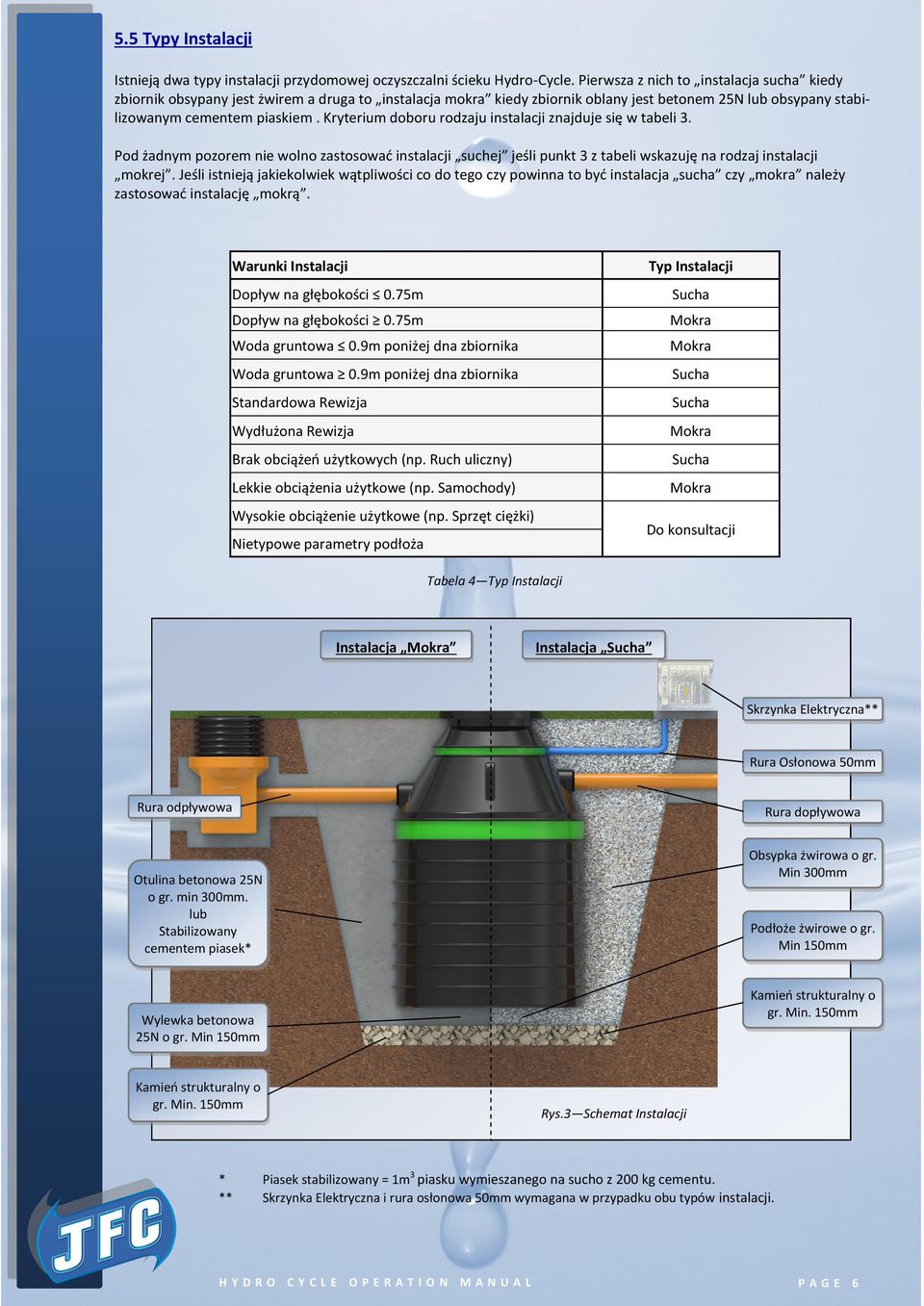

6 5.5 Typy Instalacji Istnieją dwa typy instalacji przydomowej oczyszczalni ścieku Hydro-Cycle. Pierwsza z nich to instalacja sucha kiedy zbiornik obsypany jest żwirem a druga to instalacja mokra kiedy zbiornik oblany jest betonem 25N lub obsypany stabilizowanym cementem piaskiem. Kryterium doboru rodzaju instalacji znajduje się w tabeli 3. Pod żadnym pozorem nie wolno zastosować instalacji suchej jeśli punkt 3 z tabeli wskazuję na rodzaj instalacji mokrej. Jeśli istnieją jakiekolwiek wątpliwości co do tego czy powinna to być instalacja sucha czy mokra należy zastosować instalację mokrą. Warunki Instalacji Dopływ na głębokości 0.75m Dopływ na głębokości 0.75m Woda gruntowa 0.9m poniżej dna zbiornika Woda gruntowa 0.9m poniżej dna zbiornika Standardowa Rewizja Wydłużona Rewizja Brak obciążeń użytkowych (np. Ruch uliczny) Lekkie obciążenia użytkowe (np. Samochody) Wysokie obciążenie użytkowe (np. Sprzęt ciężki) Nietypowe parametry podłoża Typ Instalacji Sucha Mokra Mokra Sucha Sucha Mokra Sucha Mokra Do konsultacji Tabela 4 Typ Instalacji Instalacja Mokra Instalacja Sucha Skrzynka Elektryczna** Rura Osłonowa 50mm Rura odpływowa Rura dopływowa Otulina betonowa 25N o gr. min 300mm. lub Stabilizowany cementem piasek* Obsypka żwirowa o gr. Min 300mm Podłoże żwirowe o gr. Min 150mm Wylewka betonowa 25N o gr. Min 150mm Kamień strukturalny o gr. Min. 150mm Kamień strukturalny o gr. Min. 150mm Rys.3 Schemat Instalacji * Piasek stabilizowany = 1m 3 piasku wymieszanego na sucho z 200 kg cementu. ** Skrzynka Elektryczna i rura osłonowa 50mm wymagana w przypadku obu typów instalacji. H Y D R O C Y C L E O P E R A T I O N M A N U A L P A G E 6

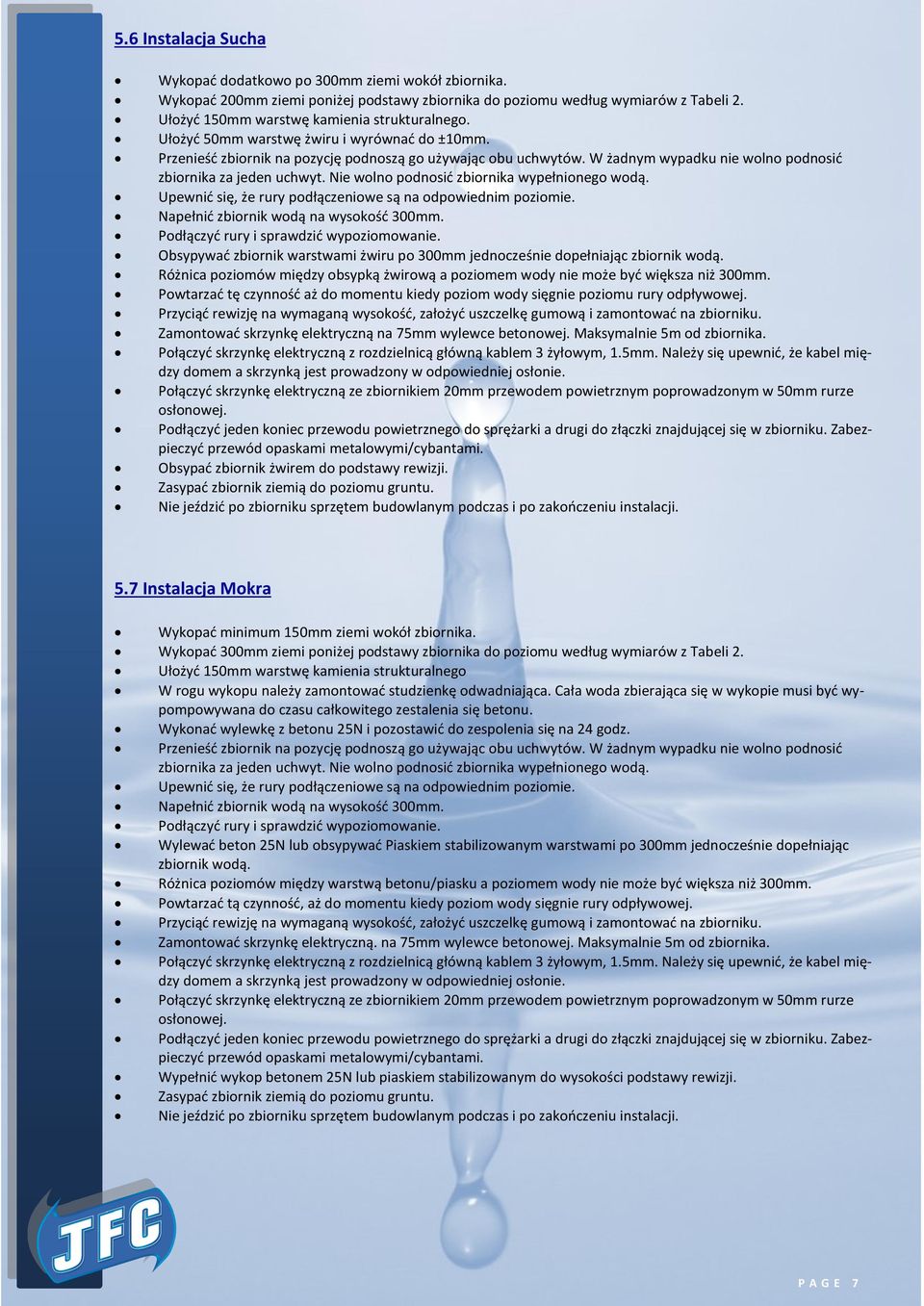

7 5.6 Instalacja Sucha Wykopać dodatkowo po 300mm ziemi wokół zbiornika. Wykopać 200mm ziemi poniżej podstawy zbiornika do poziomu według wymiarów z Tabeli 2. Ułożyć 150mm warstwę kamienia strukturalnego. Ułożyć 50mm warstwę żwiru i wyrównać do ±10mm. Przenieść zbiornik na pozycję podnoszą go używając obu uchwytów. W żadnym wypadku nie wolno podnosić zbiornika za jeden uchwyt. Nie wolno podnosić zbiornika wypełnionego wodą. Upewnić się, że rury podłączeniowe są na odpowiednim poziomie. Napełnić zbiornik wodą na wysokość 300mm. Podłączyć rury i sprawdzić wypoziomowanie. Obsypywać zbiornik warstwami żwiru po 300mm jednocześnie dopełniając zbiornik wodą. Różnica poziomów między obsypką żwirową a poziomem wody nie może być większa niż 300mm. Powtarzać tę czynność aż do momentu kiedy poziom wody sięgnie poziomu rury odpływowej. Przyciąć rewizję na wymaganą wysokość, założyć uszczelkę gumową i zamontować na zbiorniku. Zamontować skrzynkę elektryczną na 75mm wylewce betonowej. Maksymalnie 5m od zbiornika. Połączyć skrzynkę elektryczną z rozdzielnicą główną kablem 3 żyłowym, 1.5mm. Należy się upewnić, że kabel między domem a skrzynką jest prowadzony w odpowiedniej osłonie. Połączyć skrzynkę elektryczną ze zbiornikiem 20mm przewodem powietrznym poprowadzonym w 50mm rurze osłonowej. Podłączyć jeden koniec przewodu powietrznego do sprężarki a drugi do złączki znajdującej się w zbiorniku. Zabezpieczyć przewód opaskami metalowymi/cybantami. Obsypać zbiornik żwirem do podstawy rewizji. Zasypać zbiornik ziemią do poziomu gruntu. Nie jeździć po zbiorniku sprzętem budowlanym podczas i po zakończeniu instalacji. 5.7 Instalacja Mokra Wykopać minimum 150mm ziemi wokół zbiornika. Wykopać 300mm ziemi poniżej podstawy zbiornika do poziomu według wymiarów z Tabeli 2. Ułożyć 150mm warstwę kamienia strukturalnego W rogu wykopu należy zamontować studzienkę odwadniająca. Cała woda zbierająca się w wykopie musi być wypompowywana do czasu całkowitego zestalenia się betonu. Wykonać wylewkę z betonu 25N i pozostawić do zespolenia się na 24 godz. Przenieść zbiornik na pozycję podnoszą go używając obu uchwytów. W żadnym wypadku nie wolno podnosić zbiornika za jeden uchwyt. Nie wolno podnosić zbiornika wypełnionego wodą. Upewnić się, że rury podłączeniowe są na odpowiednim poziomie. Napełnić zbiornik wodą na wysokość 300mm. Podłączyć rury i sprawdzić wypoziomowanie. Wylewać beton 25N lub obsypywać Piaskiem stabilizowanym warstwami po 300mm jednocześnie dopełniając zbiornik wodą. Różnica poziomów między warstwą betonu/piasku a poziomem wody nie może być większa niż 300mm. Powtarzać tą czynność, aż do momentu kiedy poziom wody sięgnie rury odpływowej. Przyciąć rewizję na wymaganą wysokość, założyć uszczelkę gumową i zamontować na zbiorniku. Zamontować skrzynkę elektryczną. na 75mm wylewce betonowej. Maksymalnie 5m od zbiornika. Połączyć skrzynkę elektryczną z rozdzielnicą główną kablem 3 żyłowym, 1.5mm. Należy się upewnić, że kabel między domem a skrzynką jest prowadzony w odpowiedniej osłonie. Połączyć skrzynkę elektryczną ze zbiornikiem 20mm przewodem powietrznym poprowadzonym w 50mm rurze osłonowej. Podłączyć jeden koniec przewodu powietrznego do sprężarki a drugi do złączki znajdującej się w zbiorniku. Zabezpieczyć przewód opaskami metalowymi/cybantami. Wypełnić wykop betonem 25N lub piaskiem stabilizowanym do wysokości podstawy rewizji. Zasypać zbiornik ziemią do poziomu gruntu. Nie jeździć po zbiorniku sprzętem budowlanym podczas i po zakończeniu instalacji. P A G E 7

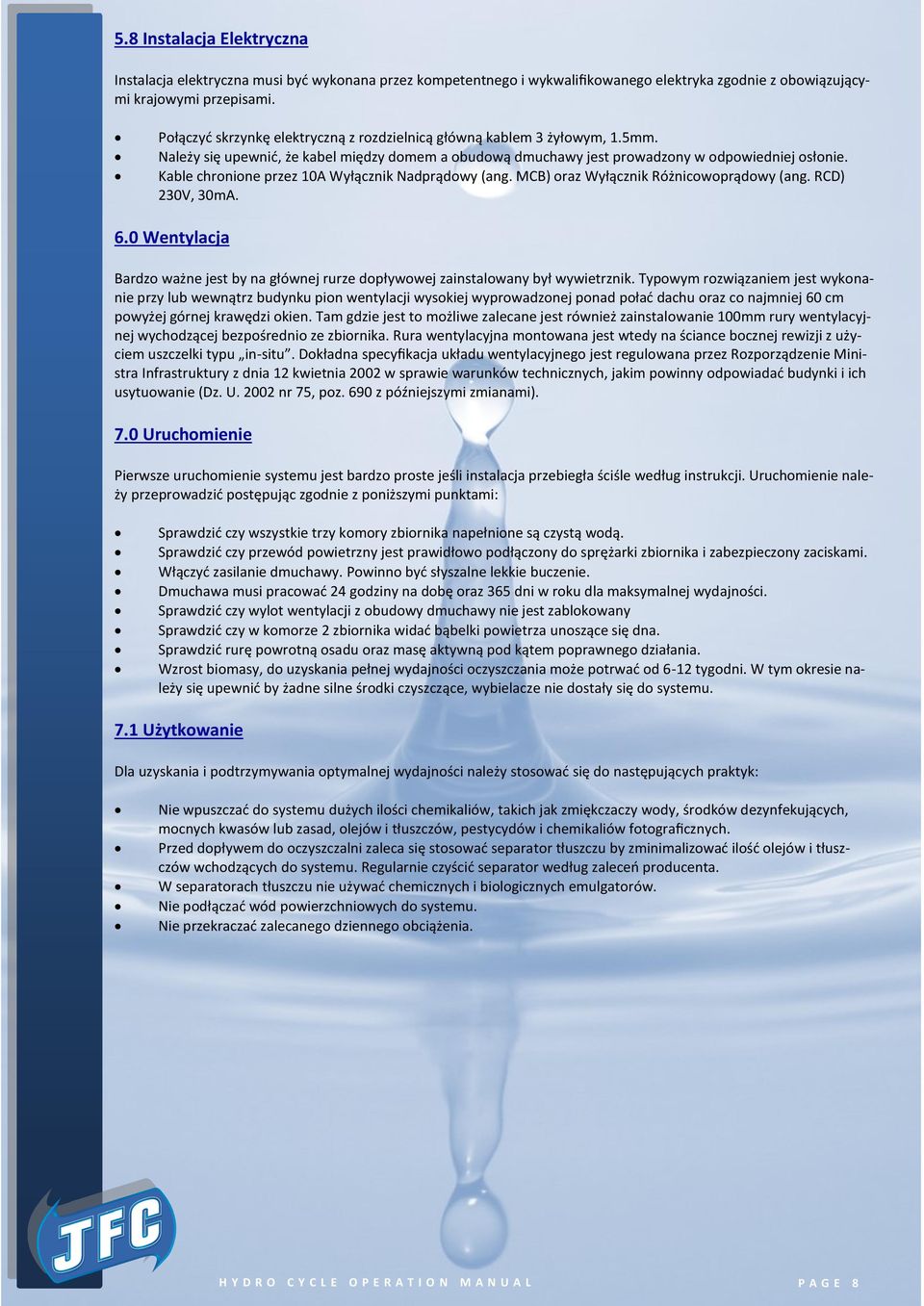

8 5.8 Instalacja Elektryczna Instalacja elektryczna musi być wykonana przez kompetentnego i wykwalifikowanego elektryka zgodnie z obowiązującymi krajowymi przepisami. Połączyć skrzynkę elektryczną z rozdzielnicą główną kablem 3 żyłowym, 1.5mm. Należy się upewnić, że kabel między domem a obudową dmuchawy jest prowadzony w odpowiedniej osłonie. Kable chronione przez 10A Wyłącznik Nadprądowy (ang. MCB) oraz Wyłącznik Różnicowoprądowy (ang. RCD) 230V, 30mA. 6.0 Wentylacja Bardzo ważne jest by na głównej rurze dopływowej zainstalowany był wywietrznik. Typowym rozwiązaniem jest wykonanie przy lub wewnątrz budynku pion wentylacji wysokiej wyprowadzonej ponad połać dachu oraz co najmniej 60 cm powyżej górnej krawędzi okien. Tam gdzie jest to możliwe zalecane jest również zainstalowanie 100mm rury wentylacyjnej wychodzącej bezpośrednio ze zbiornika. Rura wentylacyjna montowana jest wtedy na ściance bocznej rewizji z użyciem uszczelki typu in-situ. Dokładna specyfikacja układu wentylacyjnego jest regulowana przez Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U nr 75, poz. 690 z późniejszymi zmianami). 7.0 Uruchomienie Pierwsze uruchomienie systemu jest bardzo proste jeśli instalacja przebiegła ściśle według instrukcji. Uruchomienie należy przeprowadzić postępując zgodnie z poniższymi punktami: Sprawdzić czy wszystkie trzy komory zbiornika napełnione są czystą wodą. Sprawdzić czy przewód powietrzny jest prawidłowo podłączony do sprężarki zbiornika i zabezpieczony zaciskami. Włączyć zasilanie dmuchawy. Powinno być słyszalne lekkie buczenie. Dmuchawa musi pracować 24 godziny na dobę oraz 365 dni w roku dla maksymalnej wydajności. Sprawdzić czy wylot wentylacji z obudowy dmuchawy nie jest zablokowany Sprawdzić czy w komorze 2 zbiornika widać bąbelki powietrza unoszące się dna. Sprawdzić rurę powrotną osadu oraz masę aktywną pod kątem poprawnego działania. Wzrost biomasy, do uzyskania pełnej wydajności oczyszczania może potrwać od 6-12 tygodni. W tym okresie należy się upewnić by żadne silne środki czyszczące, wybielacze nie dostały się do systemu. 7.1 Użytkowanie Dla uzyskania i podtrzymywania optymalnej wydajności należy stosować się do następujących praktyk: Nie wpuszczać do systemu dużych ilości chemikaliów, takich jak zmiękczaczy wody, środków dezynfekujących, mocnych kwasów lub zasad, olejów i tłuszczów, pestycydów i chemikaliów fotograficznych. Przed dopływem do oczyszczalni zaleca się stosować separator tłuszczu by zminimalizować ilość olejów i tłuszczów wchodzących do systemu. Regularnie czyścić separator według zaleceń producenta. W separatorach tłuszczu nie używać chemicznych i biologicznych emulgatorów. Nie podłączać wód powierzchniowych do systemu. Nie przekraczać zalecanego dziennego obciążenia. H Y D R O C Y C L E O P E R A T I O N M A N U A L P A G E 8

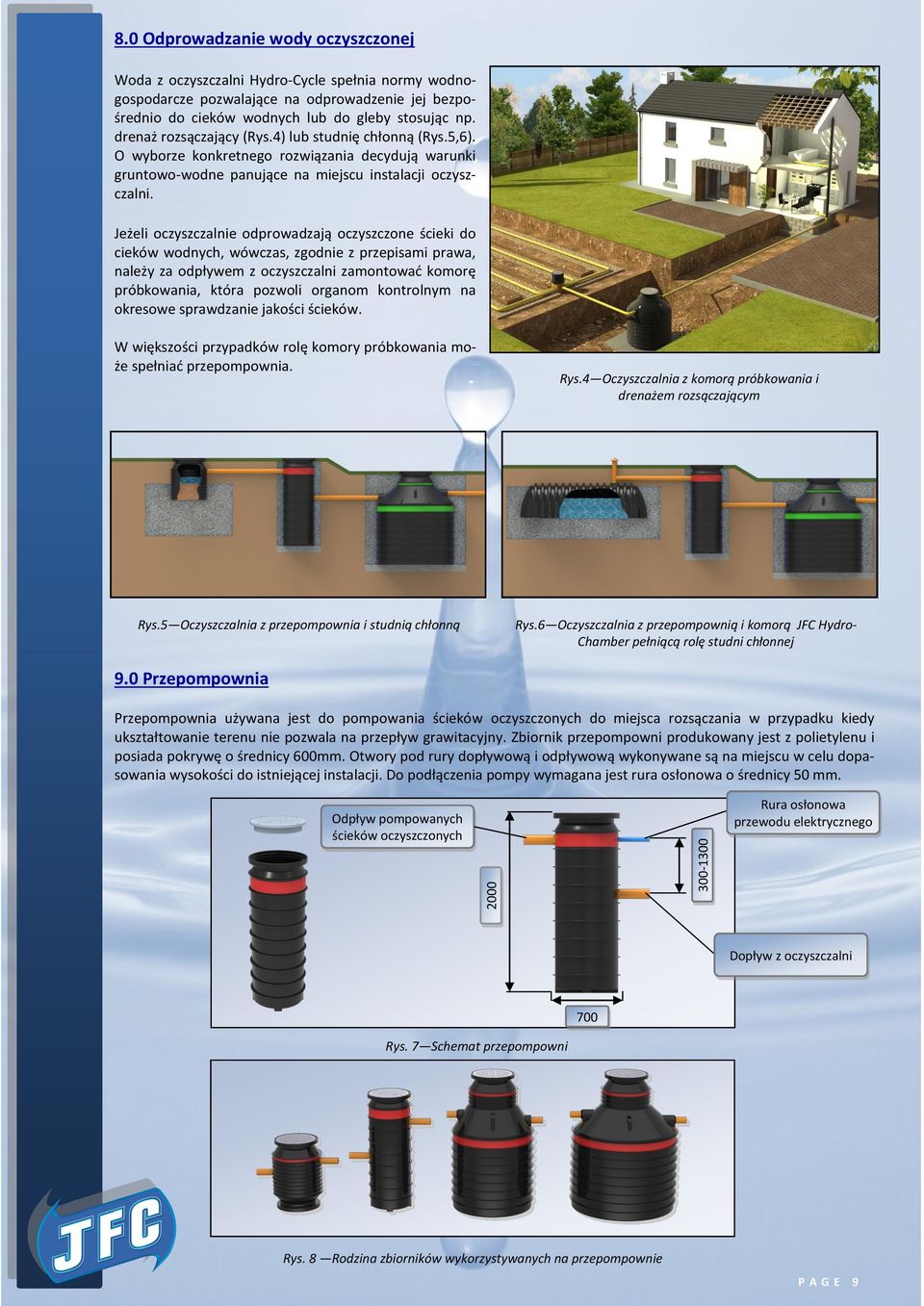

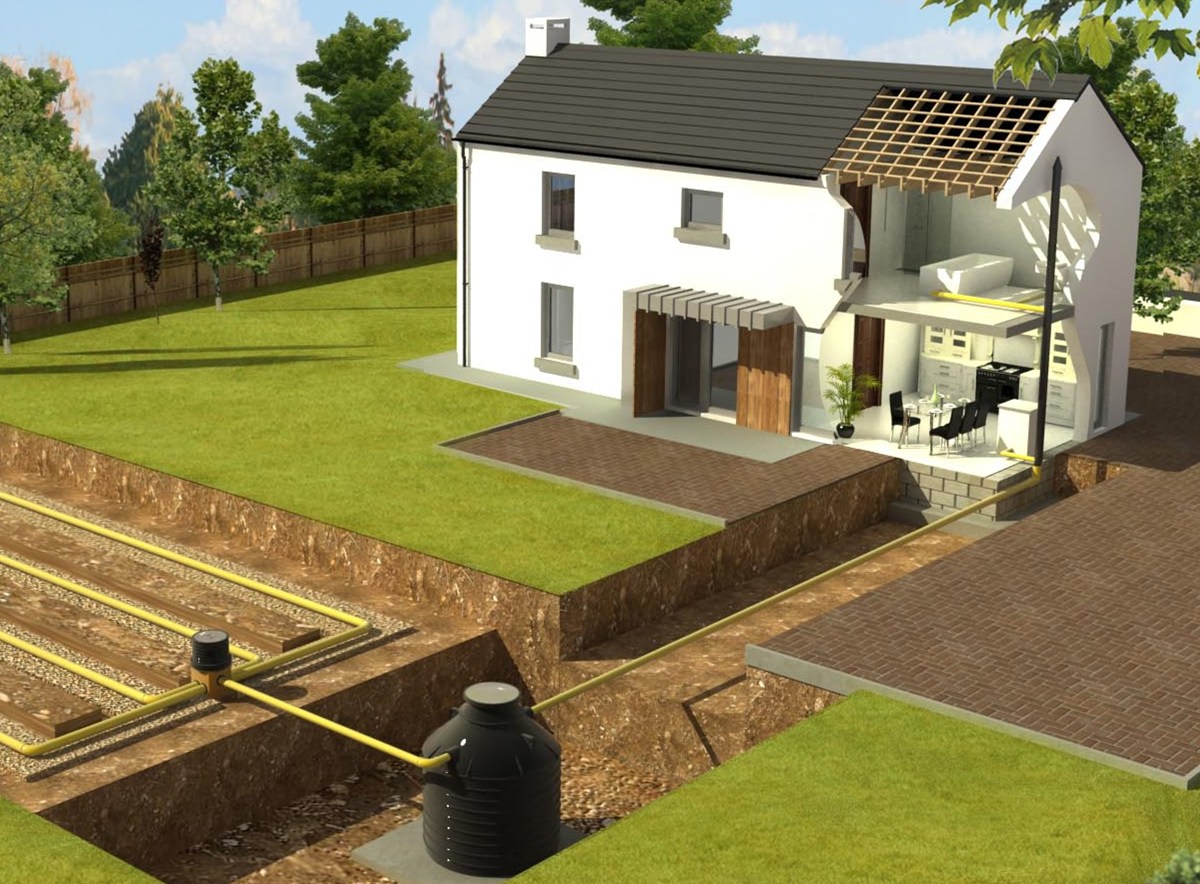

9 8.0 Odprowadzanie wody oczyszczonej Woda z oczyszczalni Hydro-Cycle spełnia normy wodnogospodarcze pozwalające na odprowadzenie jej bezpośrednio do cieków wodnych lub do gleby stosując np. drenaż rozsączający (Rys.4) lub studnię chłonną (Rys.5,6). O wyborze konkretnego rozwiązania decydują warunki gruntowo-wodne panujące na miejscu instalacji oczyszczalni. Jeżeli oczyszczalnie odprowadzają oczyszczone ścieki do cieków wodnych, wówczas, zgodnie z przepisami prawa, należy za odpływem z oczyszczalni zamontować komorę próbkowania, która pozwoli organom kontrolnym na okresowe sprawdzanie jakości ścieków. W większości przypadków rolę komory próbkowania może spełniać przepompownia. Rys.4 Oczyszczalnia z komorą próbkowania i drenażem rozsączającym Rys.5 Oczyszczalnia z przepompownia i studnią chłonną Rys.6 Oczyszczalnia z przepompownią i komorą JFC HydroChamber pełniącą rolę studni chłonnej 9.0 Przepompownia Przepompownia używana jest do pompowania ścieków oczyszczonych do miejsca rozsączania w przypadku kiedy ukształtowanie terenu nie pozwala na przepływ grawitacyjny. Zbiornik przepompowni produkowany jest z polietylenu i posiada pokrywę o średnicy 600mm. Otwory pod rury dopływową i odpływową wykonywane są na miejscu w celu dopasowania wysokości do istniejącej instalacji. Do podłączenia pompy wymagana jest rura osłonowa o średnicy 50 mm. Rura osłonowa przewodu elektrycznego Odpływ pompowanych ścieków oczyszczonych Dopływ z oczyszczalni 700 Rys. 7 Schemat przepompowni Rys. 8 Rodzina zbiorników wykorzystywanych na przepompownie PAGE 9

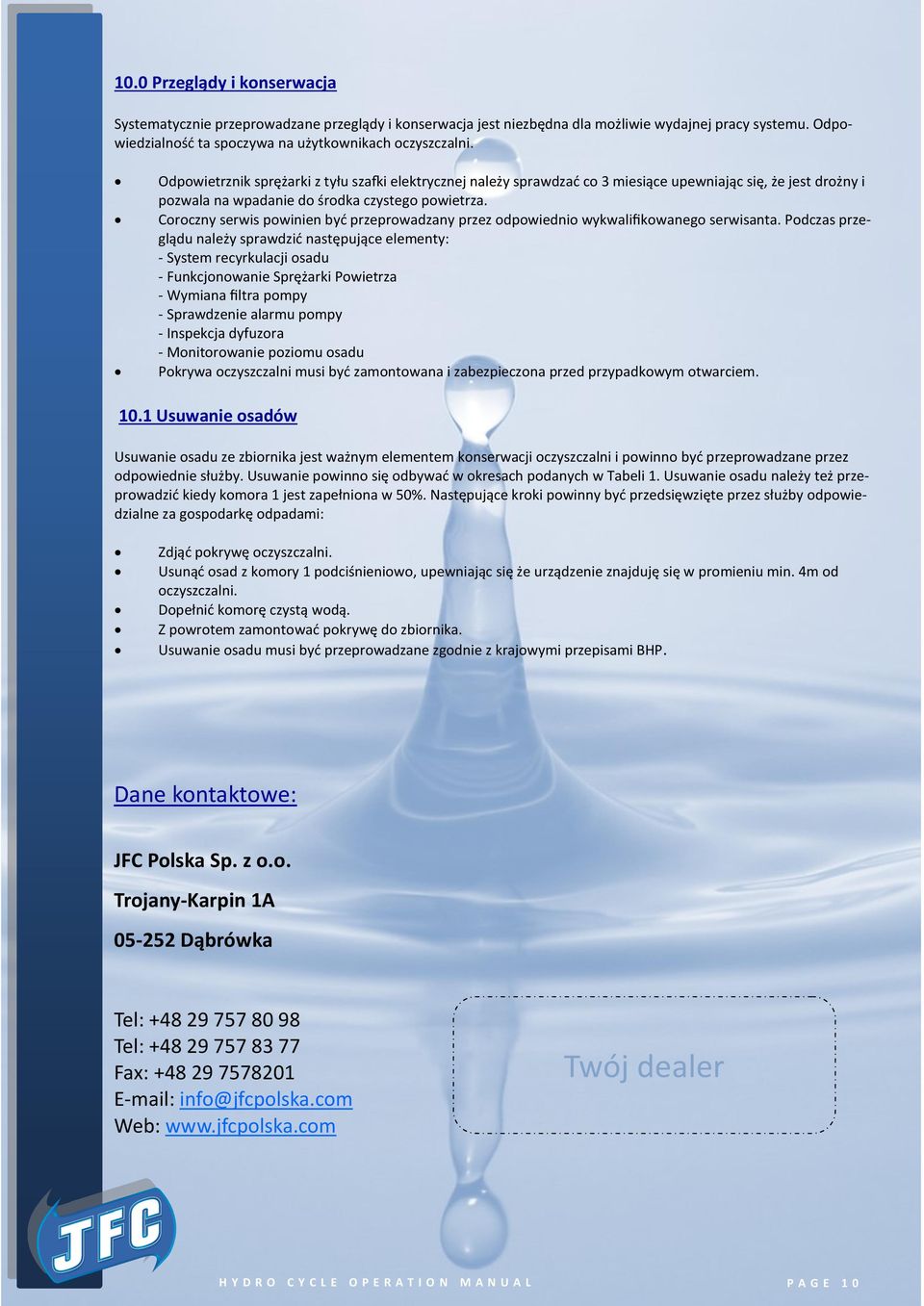

10 10.0 Przeglądy i konserwacja Systematycznie przeprowadzane przeglądy i konserwacja jest niezbędna dla możliwie wydajnej pracy systemu. Odpowiedzialność ta spoczywa na użytkownikach oczyszczalni. Odpowietrznik sprężarki z tyłu szafki elektrycznej należy sprawdzać co 3 miesiące upewniając się, że jest drożny i pozwala na wpadanie do środka czystego powietrza. Coroczny serwis powinien być przeprowadzany przez odpowiednio wykwalifikowanego serwisanta. Podczas przeglądu należy sprawdzić następujące elementy: - System recyrkulacji osadu - Funkcjonowanie Sprężarki Powietrza - Wymiana filtra pompy - Sprawdzenie alarmu pompy - Inspekcja dyfuzora - Monitorowanie poziomu osadu Pokrywa oczyszczalni musi być zamontowana i zabezpieczona przed przypadkowym otwarciem Usuwanie osadów Usuwanie osadu ze zbiornika jest ważnym elementem konserwacji oczyszczalni i powinno być przeprowadzane przez odpowiednie służby. Usuwanie powinno się odbywać w okresach podanych w Tabeli 1. Usuwanie osadu należy też przeprowadzić kiedy komora 1 jest zapełniona w 50%. Następujące kroki powinny być przedsięwzięte przez służby odpowiedzialne za gospodarkę odpadami: Zdjąć pokrywę oczyszczalni. Usunąć osad z komory 1 podciśnieniowo, upewniając się że urządzenie znajduję się w promieniu min. 4m od oczyszczalni. Dopełnić komorę czystą wodą. Z powrotem zamontować pokrywę do zbiornika. Usuwanie osadu musi być przeprowadzane zgodnie z krajowymi przepisami BHP. Dane kontaktowe: JFC Polska Sp. z o.o. Trojany-Karpin 1A Dąbrówka Tel: Tel: Fax: info@jfcpolska.com Web: Twój dealer H Y D R O C Y C L E O P E R A T I O N M A N U A L P A G E 10

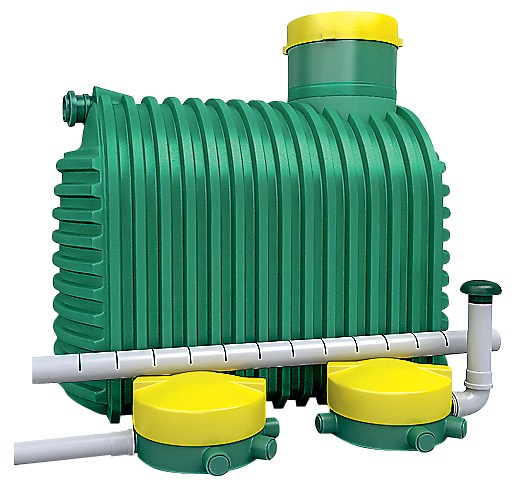

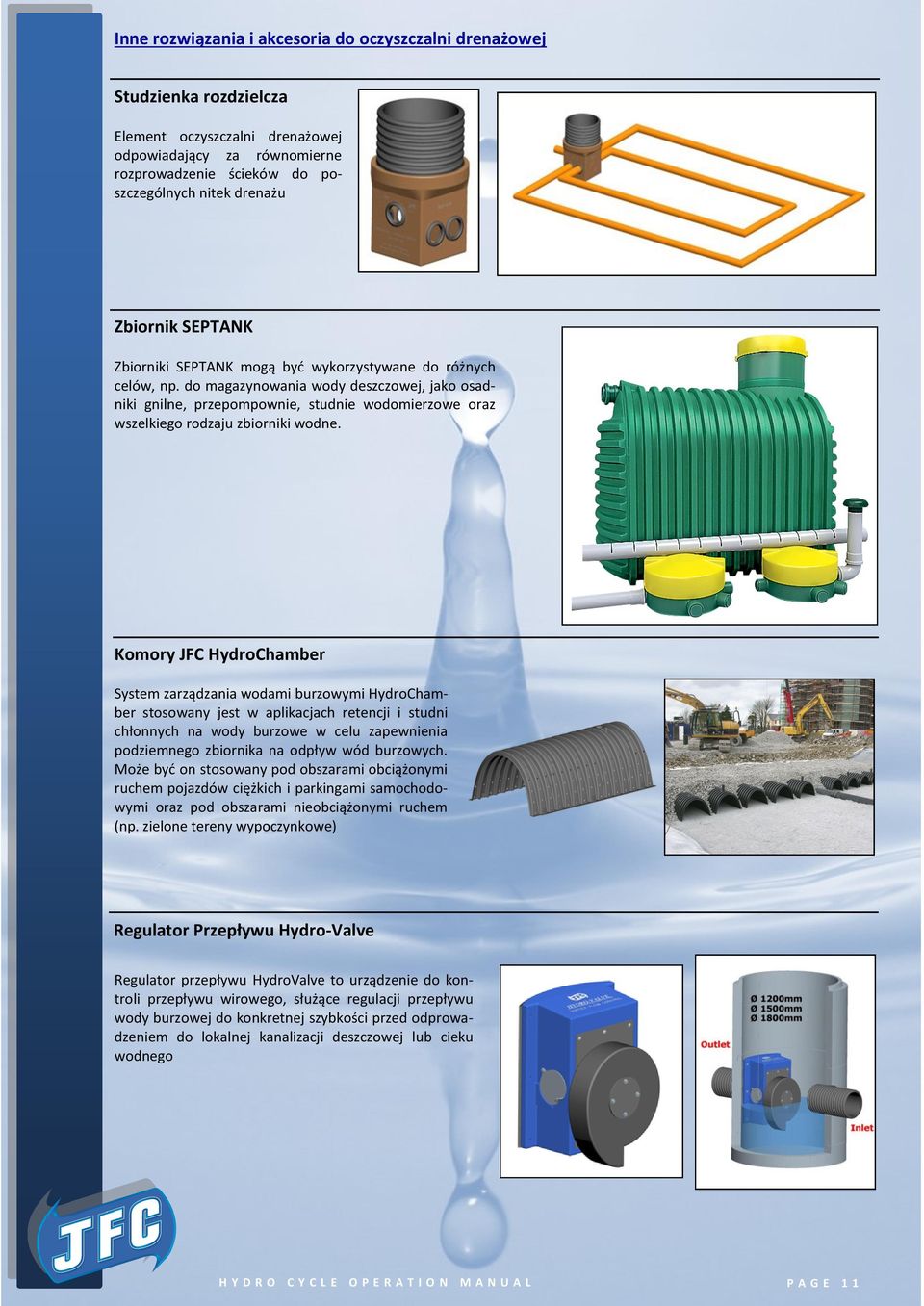

11 Inne rozwiązania i akcesoria do oczyszczalni drenażowej Studzienka rozdzielcza Element oczyszczalni drenażowej odpowiadający za równomierne rozprowadzenie ścieków do poszczególnych nitek drenażu Zbiornik SEPTANK Zbiorniki SEPTANK mogą być wykorzystywane do różnych celów, np. do magazynowania wody deszczowej, jako osadniki gnilne, przepompownie, studnie wodomierzowe oraz wszelkiego rodzaju zbiorniki wodne. Komory JFC HydroChamber System zarządzania wodami burzowymi HydroChamber stosowany jest w aplikacjach retencji i studni chłonnych na wody burzowe w celu zapewnienia podziemnego zbiornika na odpływ wód burzowych. Może być on stosowany pod obszarami obciążonymi ruchem pojazdów ciężkich i parkingami samochodowymi oraz pod obszarami nieobciążonymi ruchem (np. zielone tereny wypoczynkowe) Regulator Przepływu Hydro-Valve Regulator przepływu HydroValve to urządzenie do kontroli przepływu wirowego, służące regulacji przepływu wody burzowej do konkretnej szybkości przed odprowadzeniem do lokalnej kanalizacji deszczowej lub cieku wodnego H Y D R O C Y C L E O P E R A T I O N M A N U A L P A G E 11
