KOMPAKTOWA OCZYSZCZALNIA ŚCIEKÓW I REAKTORY ZBF

Transkrypt

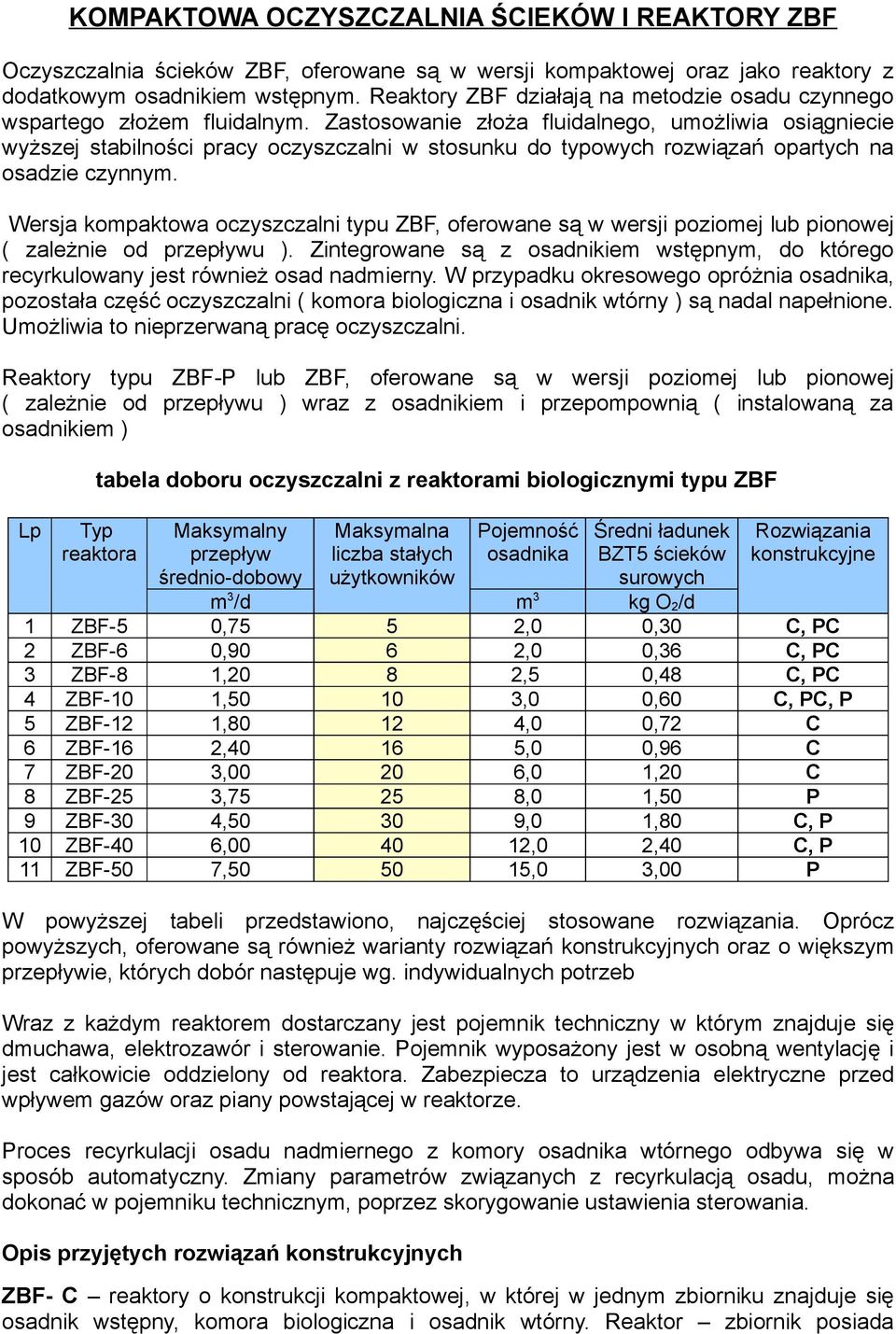

1 KOMPAKTOWA OCZYSZCZALNIA ŚCIEKÓW I REAKTORY ZBF Oczyszczalnia ścieków ZBF, oferowane są w wersji kompaktowej oraz jako reaktory z dodatkowym osadnikiem wstępnym. Reaktory ZBF działają na metodzie osadu czynnego wspartego złożem fluidalnym. Zastosowanie złoża fluidalnego, umożliwia osiągniecie wyższej stabilności pracy oczyszczalni w stosunku do typowych rozwiązań opartych na osadzie czynnym. Wersja kompaktowa oczyszczalni typu ZBF, oferowane są w wersji poziomej lub pionowej ( zależnie od przepływu ). Zintegrowane są z osadnikiem wstępnym, do którego recyrkulowany jest również osad nadmierny. W przypadku okresowego opróżnia osadnika, pozostała część oczyszczalni ( komora biologiczna i osadnik wtórny ) są nadal napełnione. Umożliwia to nieprzerwaną pracę oczyszczalni. Reaktory typu ZBF-P lub ZBF, oferowane są w wersji poziomej lub pionowej ( zależnie od przepływu ) wraz z osadnikiem i przepompownią ( instalowaną za osadnikiem ) tabela doboru oczyszczalni z reaktorami biologicznymi typu ZBF Lp Typ reaktora ZBF-5 ZBF-6 ZBF-8 ZBF-10 ZBF-12 ZBF-16 ZBF-20 ZBF-25 ZBF-30 ZBF-40 ZBF-50 Maksymalny przepływ średnio-dobowy m3/d 0,75 0,90 1,20 1,50 1,80 2,40 3,00 3,75 4,50 6,00 7,50 Maksymalna liczba stałych użytkowników Pojemność Średni ładunek osadnika BZT5 ścieków surowych 3 m kg O2/d 2,0 0,30 2,0 0,36 2,5 0,48 3,0 0,60 4,0 0,72 5,0 0,96 6,0 1,20 8,0 1,50 9,0 1,80 12,0 2,40 15,0 3,00 Rozwiązania konstrukcyjne C, PC C, PC C, PC C, PC, P C C C P C, P C, P P W powyższej tabeli przedstawiono, najczęściej stosowane rozwiązania. Oprócz powyższych, oferowane są również warianty rozwiązań konstrukcyjnych oraz o większym przepływie, których dobór następuje wg. indywidualnych potrzeb Wraz z każdym reaktorem dostarczany jest pojemnik techniczny w którym znajduje się dmuchawa, elektrozawór i sterowanie. Pojemnik wyposażony jest w osobną wentylację i jest całkowicie oddzielony od reaktora. Zabezpiecza to urządzenia elektryczne przed wpływem gazów oraz piany powstającej w reaktorze. Proces recyrkulacji osadu nadmiernego z komory osadnika wtórnego odbywa się w sposób automatyczny. Zmiany parametrów związanych z recyrkulacją osadu, można dokonać w pojemniku technicznym, poprzez skorygowanie ustawienia sterowania. Opis przyjętych rozwiązań konstrukcyjnych ZBF- C reaktory o konstrukcji kompaktowej, w której w jednym zbiorniku znajduje się osadnik wstępny, komora biologiczna i osadnik wtórny. Reaktor zbiornik posiada

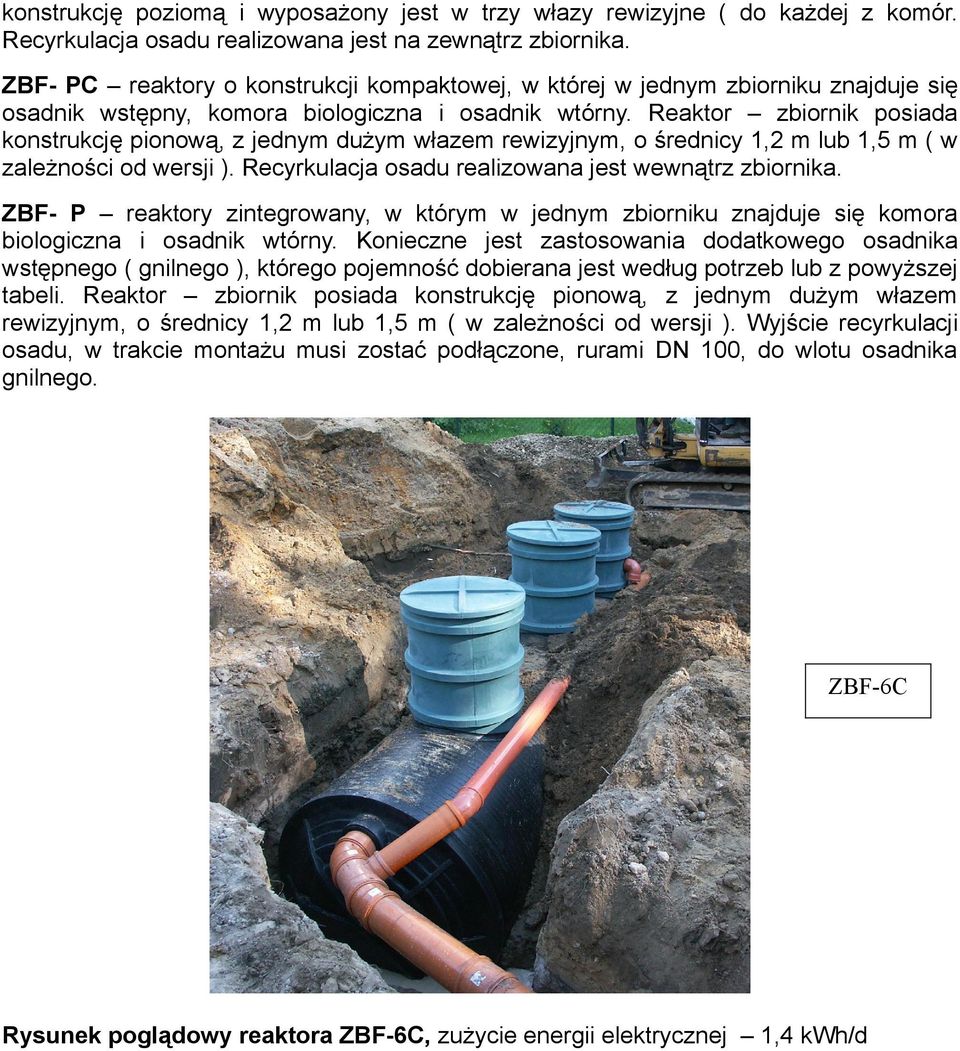

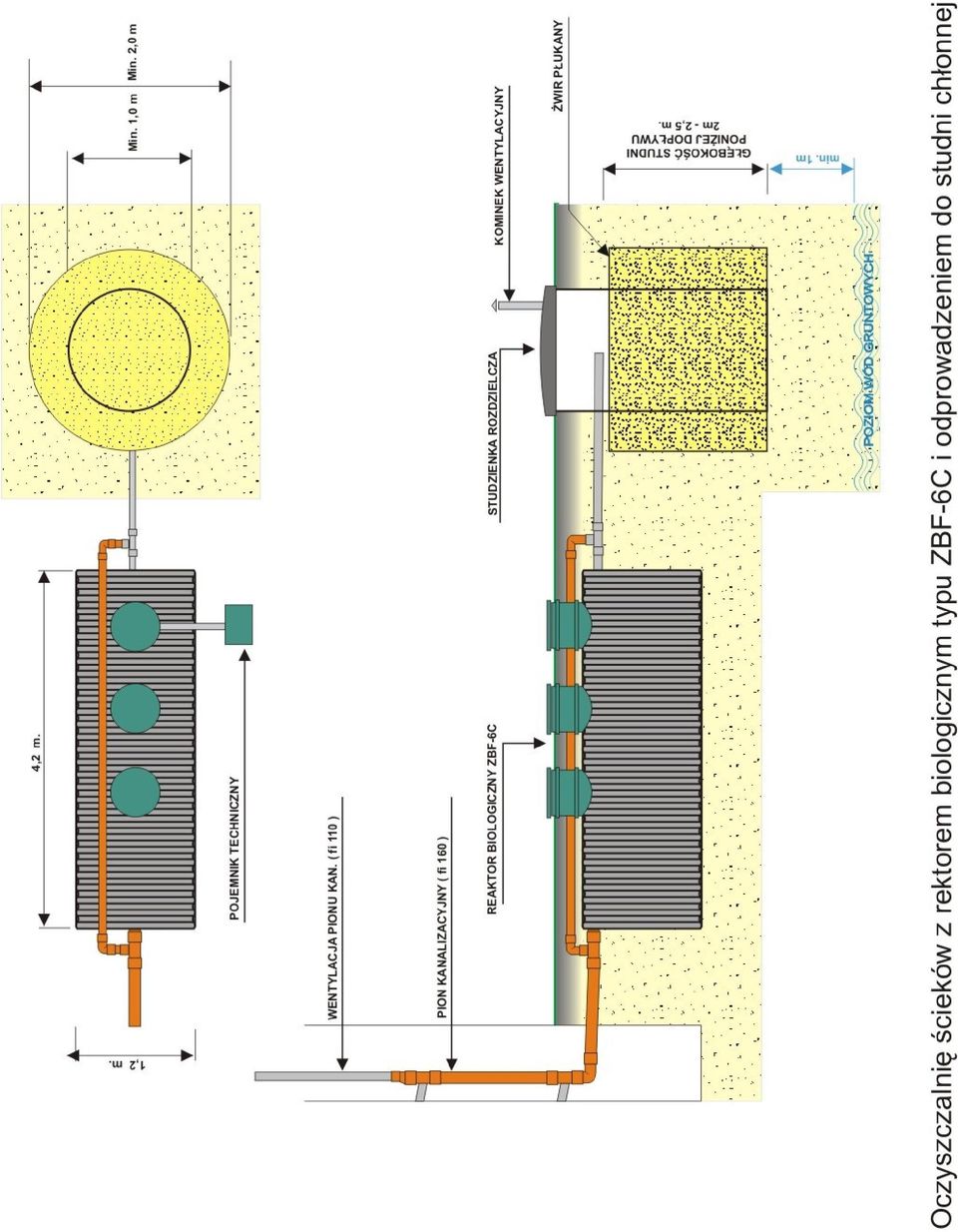

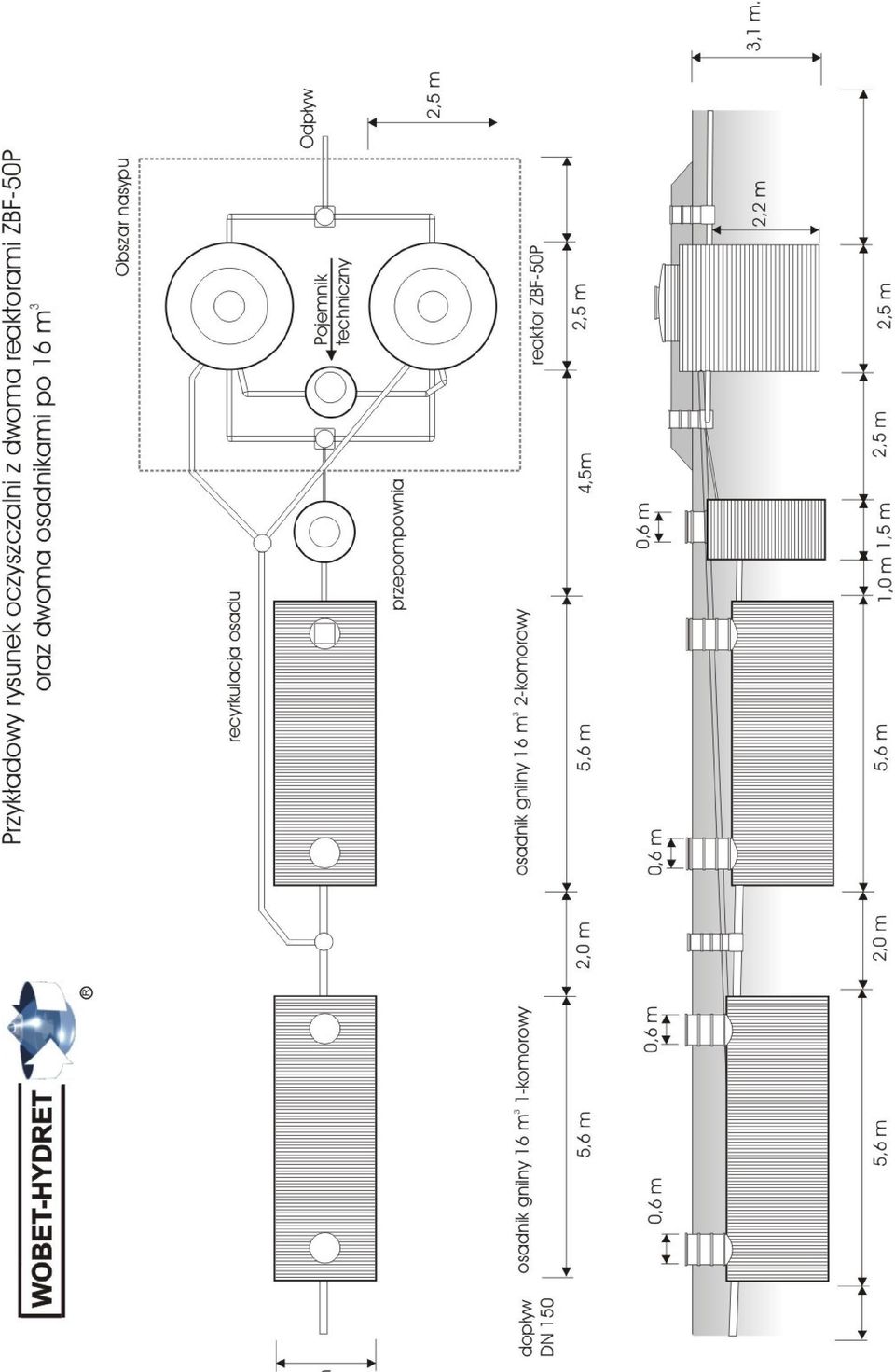

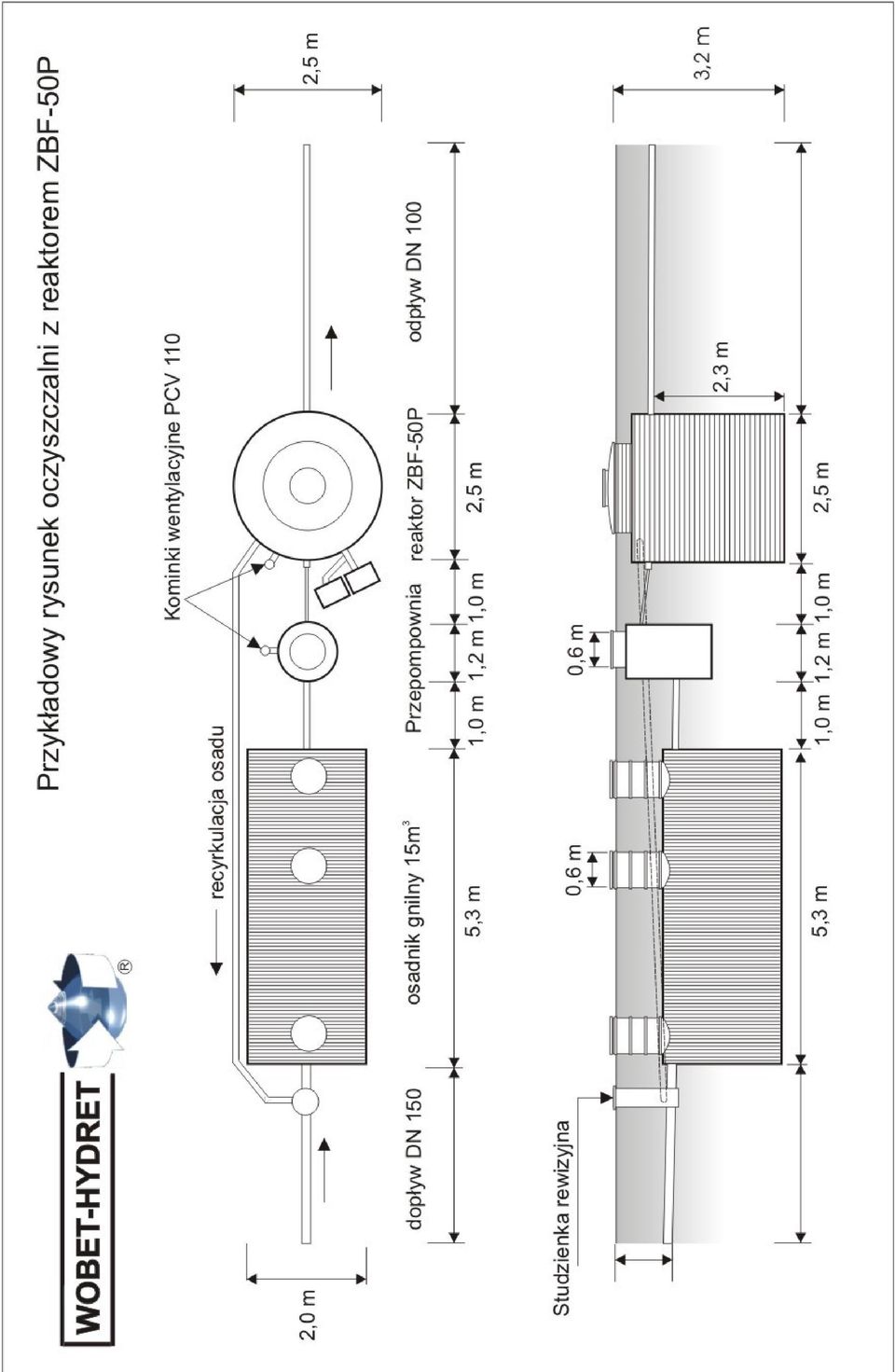

2 konstrukcję poziomą i wyposażony jest w trzy włazy rewizyjne ( do każdej z komór. Recyrkulacja osadu realizowana jest na zewnątrz zbiornika. ZBF- PC reaktory o konstrukcji kompaktowej, w której w jednym zbiorniku znajduje się osadnik wstępny, komora biologiczna i osadnik wtórny. Reaktor zbiornik posiada konstrukcję pionową, z jednym dużym włazem rewizyjnym, o średnicy 1,2 m lub 1,5 m ( w zależności od wersji ). Recyrkulacja osadu realizowana jest wewnątrz zbiornika. ZBF- P reaktory zintegrowany, w którym w jednym zbiorniku znajduje się komora biologiczna i osadnik wtórny. Konieczne jest zastosowania dodatkowego osadnika wstępnego ( gnilnego ), którego pojemność dobierana jest według potrzeb lub z powyższej tabeli. Reaktor zbiornik posiada konstrukcję pionową, z jednym dużym włazem rewizyjnym, o średnicy 1,2 m lub 1,5 m ( w zależności od wersji ). Wyjście recyrkulacji osadu, w trakcie montażu musi zostać podłączone, rurami DN 100, do wlotu osadnika gnilnego. ZBF-6C Rysunek poglądowy reaktora ZBF-6C, zużycie energii elektrycznej 1,4 kwh/d

3 Rysunek poglądowy reaktora ZBF-8C, zużycie energii elektrycznej 1,5 kwh/d Rysunek poglądowy reaktora ZBF-10C, zużycie energii elektrycznej 2,0 kwh/d

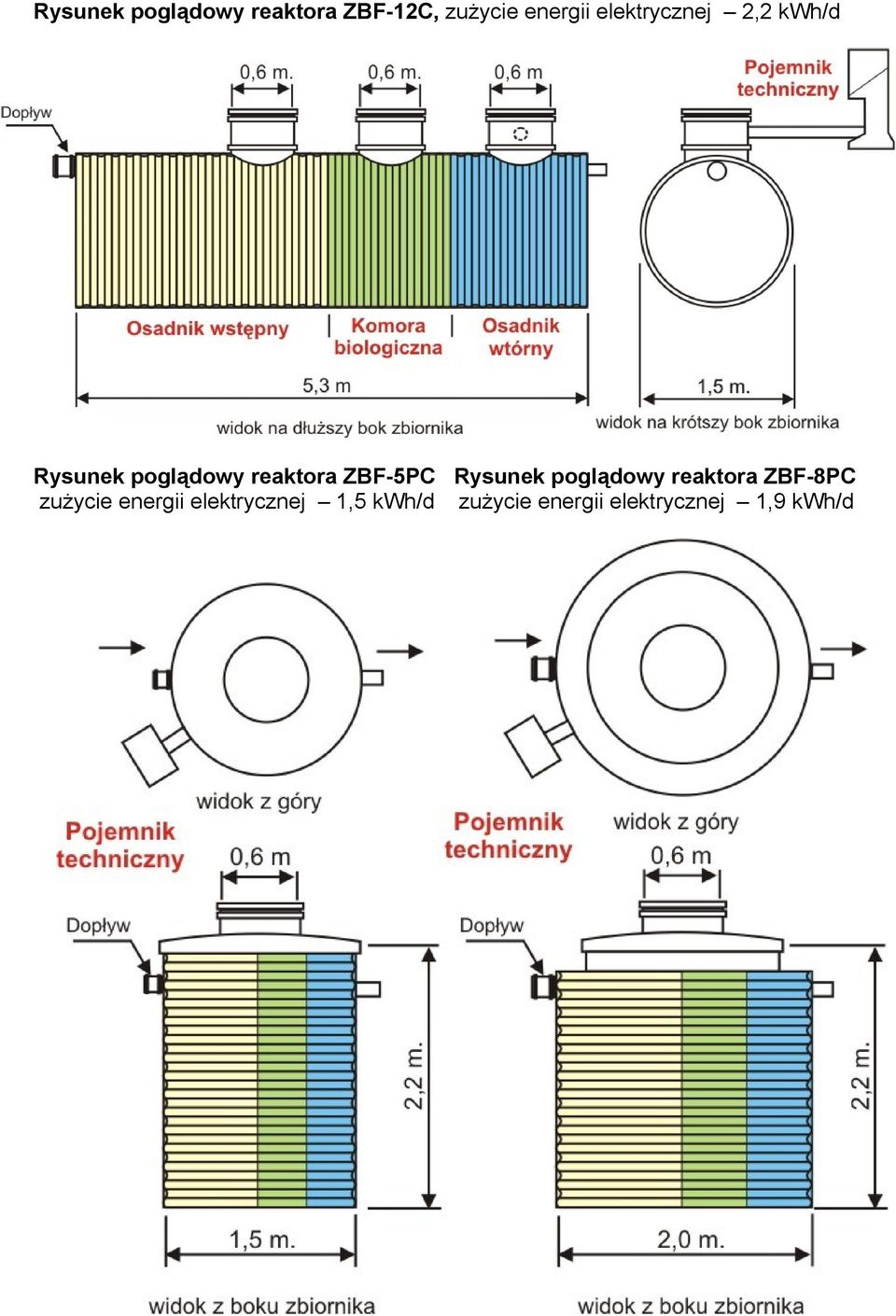

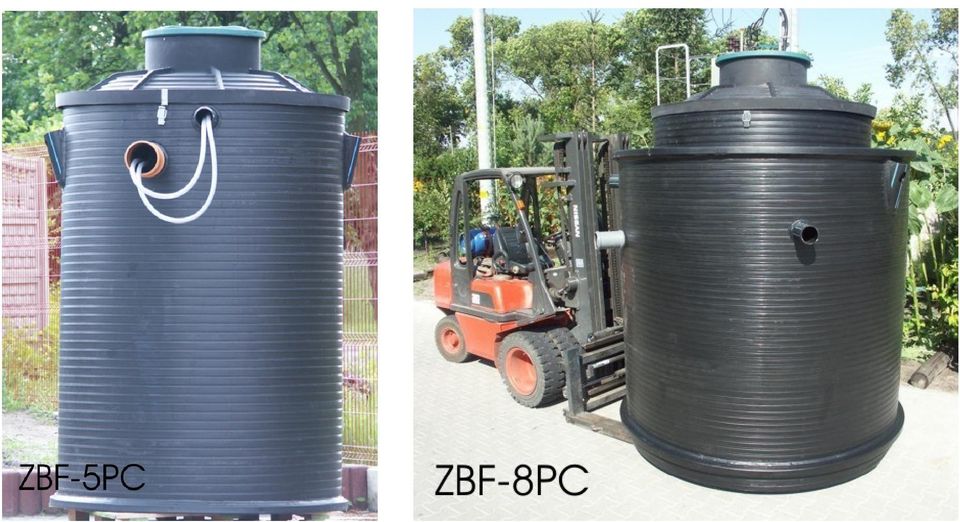

4 Rysunek poglądowy reaktora ZBF-12C, zużycie energii elektrycznej 2,2 kwh/d Rysunek poglądowy reaktora ZBF-5PC Rysunek poglądowy reaktora ZBF-8PC zużycie energii elektrycznej 1,5 kwh/d zużycie energii elektrycznej 1,9 kwh/d
