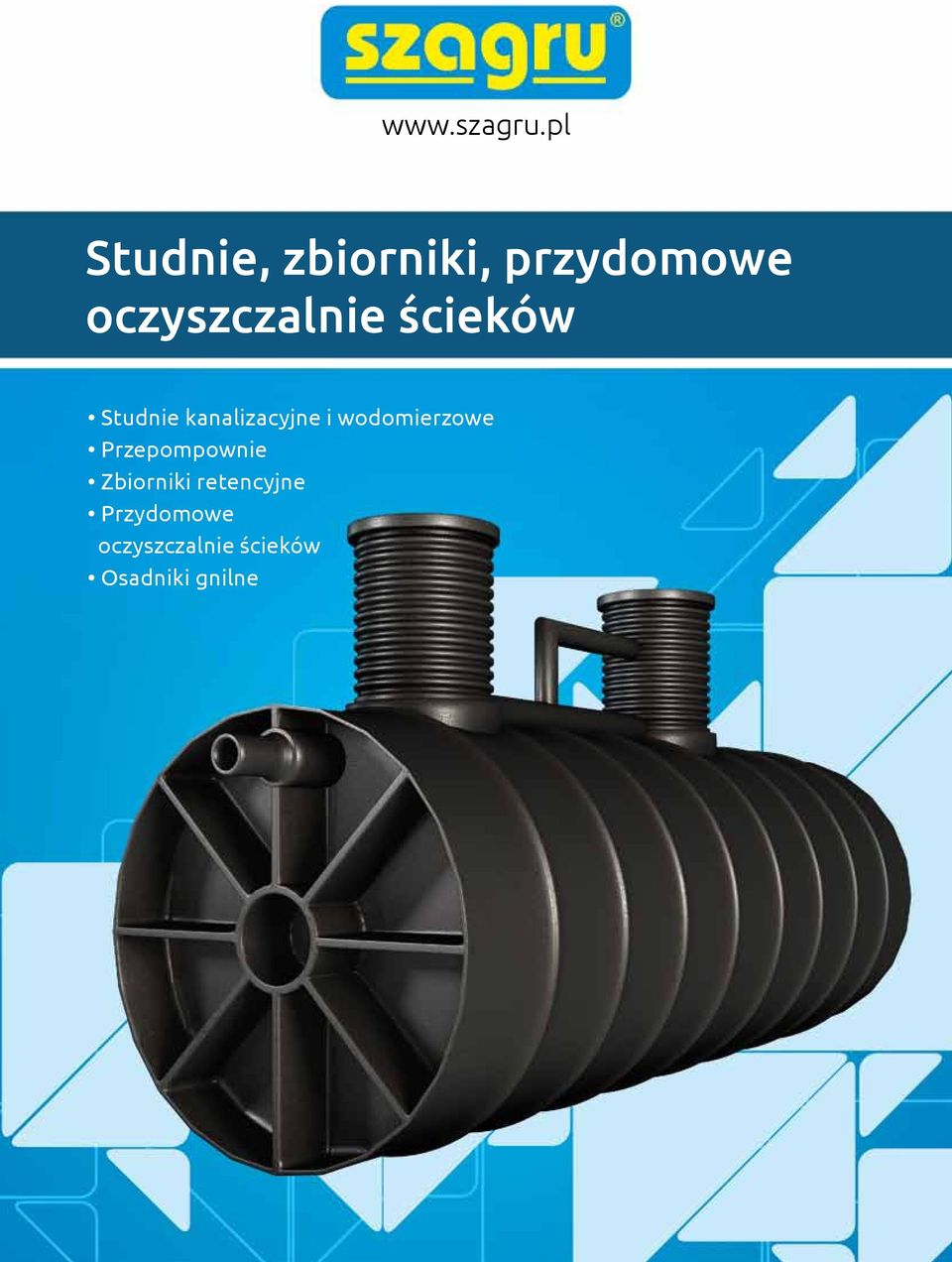

1 Studnie, zbiorniki, przydomowe oczyszczalnie ścieków Studnie kanalizacyjne i wodomierzowe Przepompownie Zbiorniki retencyjne Przydomowe oczyszczalnie ścieków Osadniki gnilne

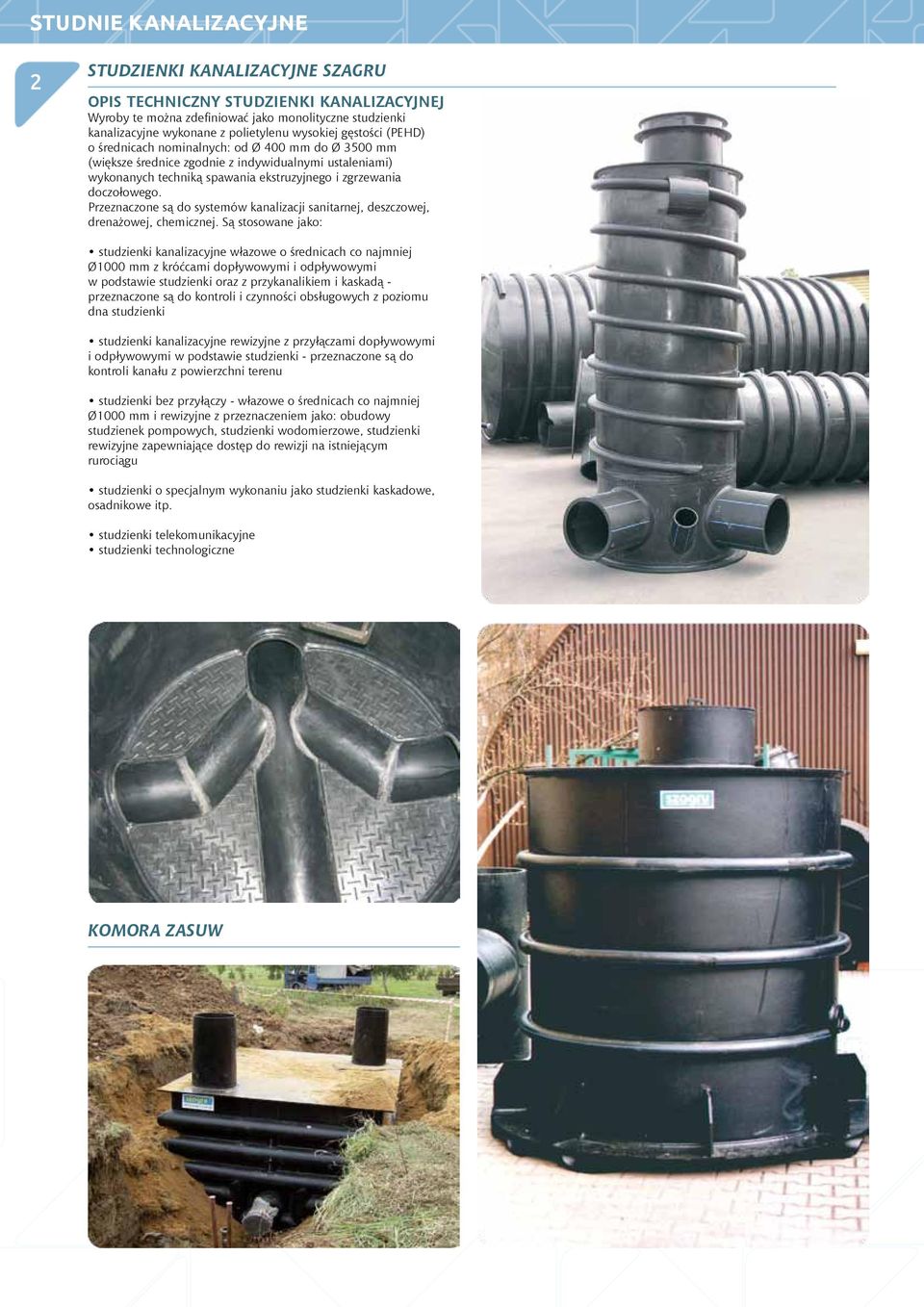

2 studnie kanalizacyjne 2 STUDZIENKI KANALIZACYJNE SZAGRU OPIS TECHNICZNY STUDZIENKI KANALIZACYJNEJ Wyroby te można zdefiniować jako monolityczne studzienki kanalizacyjne wykonane z polietylenu wysokiej gęstości (PEHD) o średnicach nominalnych: od Ø 400 mm do Ø 3500 mm (większe średnice zgodnie z indywidualnymi ustaleniami) wykonanych techniką spawania ekstruzyjnego i zgrzewania doczołowego. Przeznaczone są do systemów kanalizacji sanitarnej, deszczowej, drenażowej, chemicznej. Są stosowane jako: studzienki kanalizacyjne włazowe o średnicach co najmniej Ø1000 mm z króćcami dopływowymi i odpływowymi w podstawie studzienki oraz z przykanalikiem i kaskadą - przeznaczone są do kontroli i czynności obsługowych z poziomu dna studzienki studzienki kanalizacyjne rewizyjne z przyłączami dopływowymi i odpływowymi w podstawie studzienki - przeznaczone są do kontroli kanału z powierzchni terenu studzienki bez przyłączy - włazowe o średnicach co najmniej Ø1000 mm i rewizyjne z przeznaczeniem jako: obudowy studzienek pompowych, studzienki wodomierzowe, studzienki rewizyjne zapewniające dostęp do rewizji na istniejącym rurociągu studzienki o specjalnym wykonaniu jako studzienki kaskadowe, osadnikowe itp. studzienki telekomunikacyjne studzienki technologiczne KOMORA ZASUW

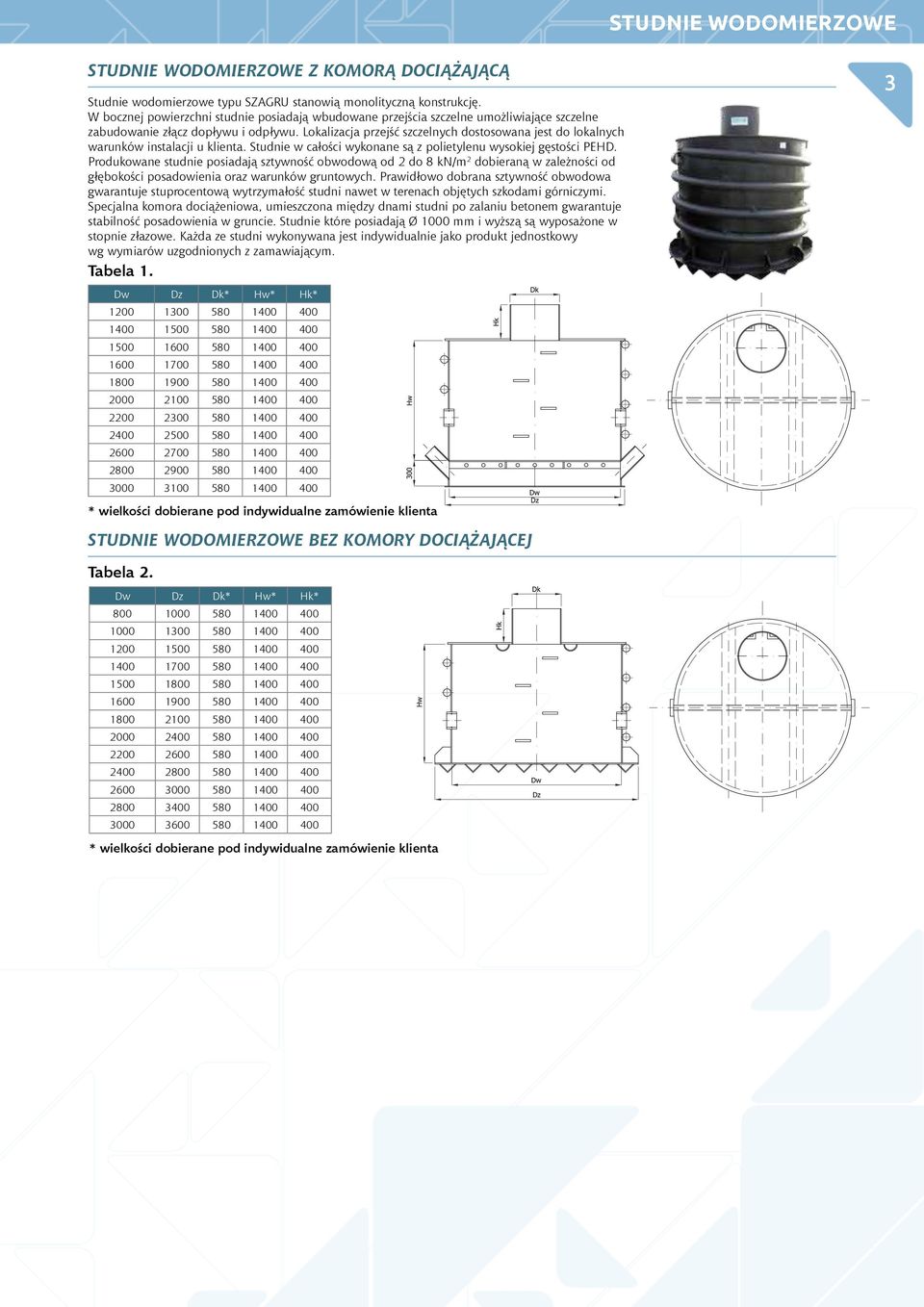

3 studnie wodomierzowe STUDNIE WODOMIERZOWE Z KOMORĄ DOCIĄŻAJĄCĄ Studnie wodomierzowe typu SZAGRU stanowią monolityczną konstrukcję. W bocznej powierzchni studnie posiadają wbudowane przejścia szczelne umożliwiające szczelne zabudowanie złącz dopływu i odpływu. Lokalizacja przejść szczelnych dostosowana jest do lokalnych warunków instalacji u klienta. Studnie w całości wykonane są z polietylenu wysokiej gęstości PEHD. Produkowane studnie posiadają sztywność obwodową od 2 do 8 kn/m 2 dobieraną w zależności od głębokości posadowienia oraz warunków gruntowych. Prawidłowo dobrana sztywność obwodowa gwarantuje stuprocentową wytrzymałość studni nawet w terenach objętych szkodami górniczymi. Specjalna komora dociążeniowa, umieszczona między dnami studni po zalaniu betonem gwarantuje stabilność posadowienia w gruncie. Studnie które posiadają Ø 1000 mm i wyższą są wyposażone w stopnie złazowe. Każda ze studni wykonywana jest indywidualnie jako produkt jednostkowy wg wymiarów uzgodnionych z zamawiającym. Tabela 1. Dw Dz Dk* Hw* Hk* * wielkości dobierane pod indywidualne zamówienie klienta 3 STUDNIE WODOMIERZOWE BEZ KOMORY DOCIĄŻAJĄCEJ Tabela 2. Dw Dz Dk* Hw* Hk* * wielkości dobierane pod indywidualne zamówienie klienta

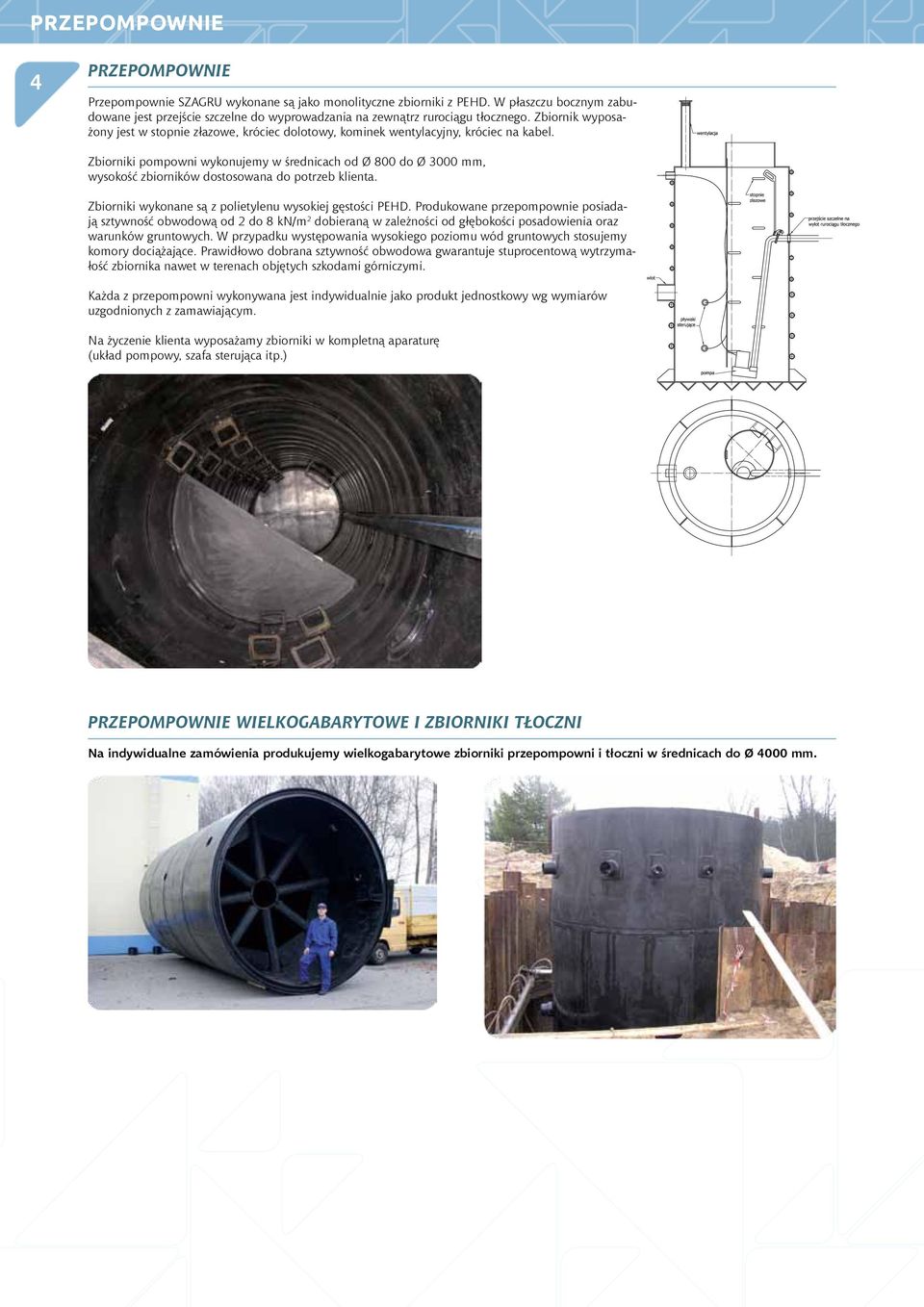

4 przepompownie 4 PRZEPOMPOWNIE Przepompownie SZAGRU wykonane są jako monolityczne zbiorniki z PEHD. W płaszczu bocznym zabudowane jest przejście szczelne do wyprowadzania na zewnątrz rurociągu tłocznego. Zbiornik wyposażony jest w stopnie złazowe, króciec dolotowy, kominek wentylacyjny, króciec na kabel. Zbiorniki pompowni wykonujemy w średnicach od Ø 800 do Ø 3000 mm, wysokość zbiorników dostosowana do potrzeb klienta. Zbiorniki wykonane są z polietylenu wysokiej gęstości PEHD. Produkowane przepompownie posiadają sztywność obwodową od 2 do 8 kn/m 2 dobieraną w zależności od głębokości posadowienia oraz warunków gruntowych. W przypadku występowania wysokiego poziomu wód gruntowych stosujemy komory dociążające. Prawidłowo dobrana sztywność obwodowa gwarantuje stuprocentową wytrzymałość zbiornika nawet w terenach objętych szkodami górniczymi. Każda z przepompowni wykonywana jest indywidualnie jako produkt jednostkowy wg wymiarów uzgodnionych z zamawiającym. Na życzenie klienta wyposażamy zbiorniki w kompletną aparaturę (układ pompowy, szafa sterująca itp.) PRZEPOMPOWNIE WIELKOGABARYTOWE I ZBIORNIKI TŁOCZNI Na indywidualne zamówienia produkujemy wielkogabarytowe zbiorniki przepompowni i tłoczni w średnicach do Ø 4000 mm.

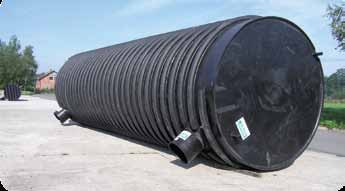

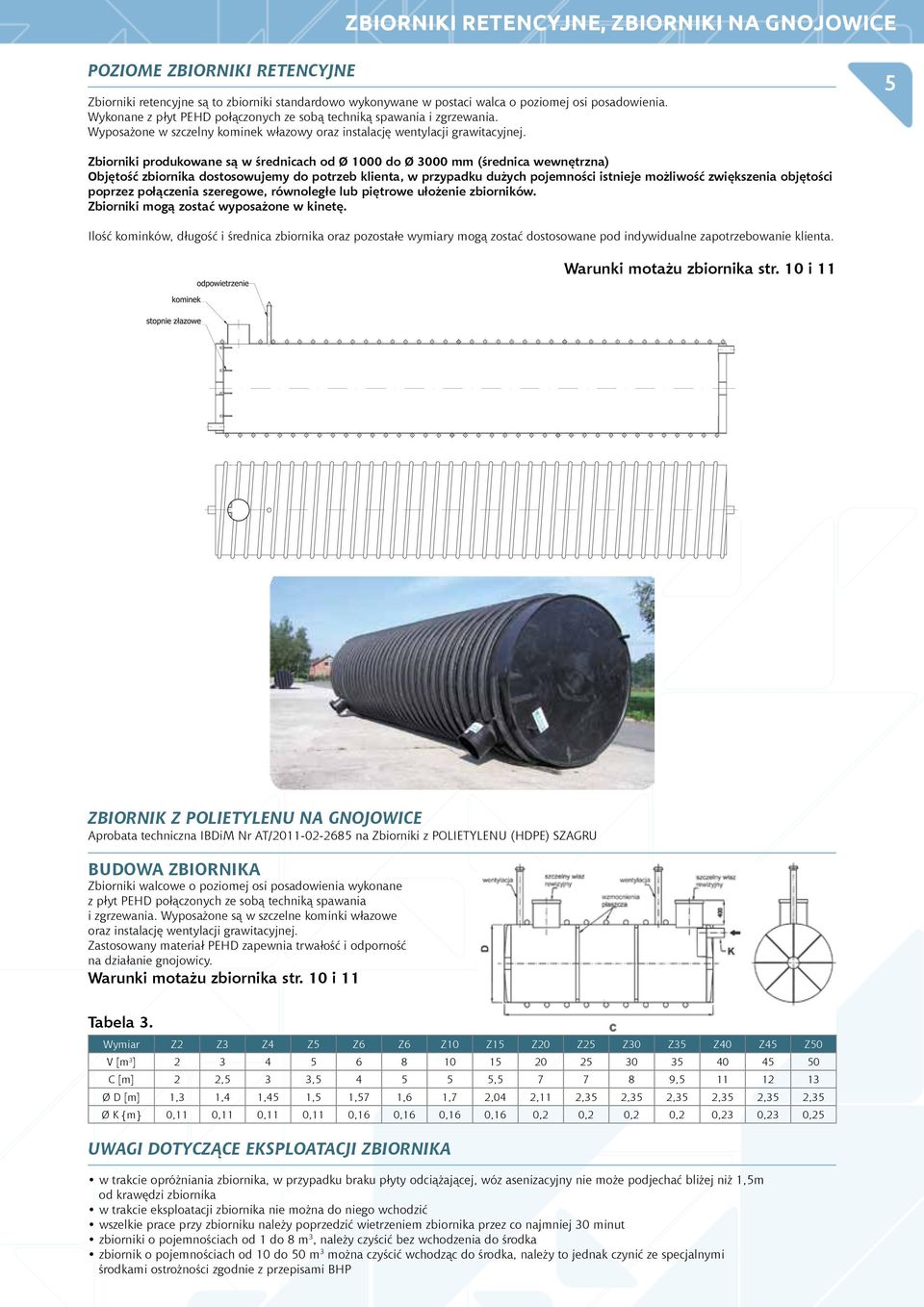

5 zbiorniki retencyjne, zbiorniki na gnojowice POZIOME ZBIORNIKI RETENCYJNE Zbiorniki retencyjne są to zbiorniki standardowo wykonywane w postaci walca o poziomej osi posadowienia. Wykonane z płyt PEHD połączonych ze sobą techniką spawania i zgrzewania. Wyposażone w szczelny kominek włazowy oraz instalację wentylacji grawitacyjnej. 5 Zbiorniki produkowane są w średnicach od Ø 1000 do Ø 3000 mm (średnica wewnętrzna) Objętość zbiornika dostosowujemy do potrzeb klienta, w przypadku dużych pojemności istnieje możliwość zwiększenia objętości poprzez połączenia szeregowe, równoległe lub piętrowe ułożenie zbiorników. Zbiorniki mogą zostać wyposażone w kinetę. Ilość kominków, długość i średnica zbiornika oraz pozostałe wymiary mogą zostać dostosowane pod indywidualne zapotrzebowanie klienta. Warunki motażu zbiornika str. 10 i 11 ZBIORNIK Z POLIETYLENU NA GNOJOWICE Aprobata techniczna IBDiM Nr AT/ na Zbiorniki z POLIETYLENU (HDPE) SZAGRU BUDOWA ZBIORNIKA Zbiorniki walcowe o poziomej osi posadowienia wykonane z płyt PEHD połączonych ze sobą techniką spawania i zgrzewania. Wyposażone są w szczelne kominki włazowe oraz instalację wentylacji grawitacyjnej. Zastosowany materiał PEHD zapewnia trwałość i odporność na działanie gnojowicy. Warunki motażu zbiornika str. 10 i 11 Tabela 3. Wymiar Z2 Z3 Z4 Z5 Z6 Z6 Z10 Z15 Z20 Z25 Z30 Z35 Z40 Z45 Z50 V [m 3 ] C [m] 2 2,5 3 3, , , Ø D [m] 1,3 1,4 1,45 1,5 1,57 1,6 1,7 2,04 2,11 2,35 2,35 2,35 2,35 2,35 2,35 Ø K {m} 0,11 0,11 0,11 0,11 0,16 0,16 0,16 0,16 0,2 0,2 0,2 0,2 0,23 0,23 0,25 UWAGI DOTYCZĄCE EKSPLOATACJI ZBIORNIKA w trakcie opróżniania zbiornika, w przypadku braku płyty odciążającej, wóz asenizacyjny nie może podjechać bliżej niż 1,5m od krawędzi zbiornika w trakcie eksploatacji zbiornika nie można do niego wchodzić wszelkie prace przy zbiorniku należy poprzedzić wietrzeniem zbiornika przez co najmniej 30 minut zbiorniki o pojemnościach od 1 do 8 m 3, należy czyścić bez wchodzenia do środka zbiornik o pojemnościach od 10 do 50 m 3 można czyścić wchodząc do środka, należy to jednak czynić ze specjalnymi środkami ostrożności zgodnie z przepisami BHP

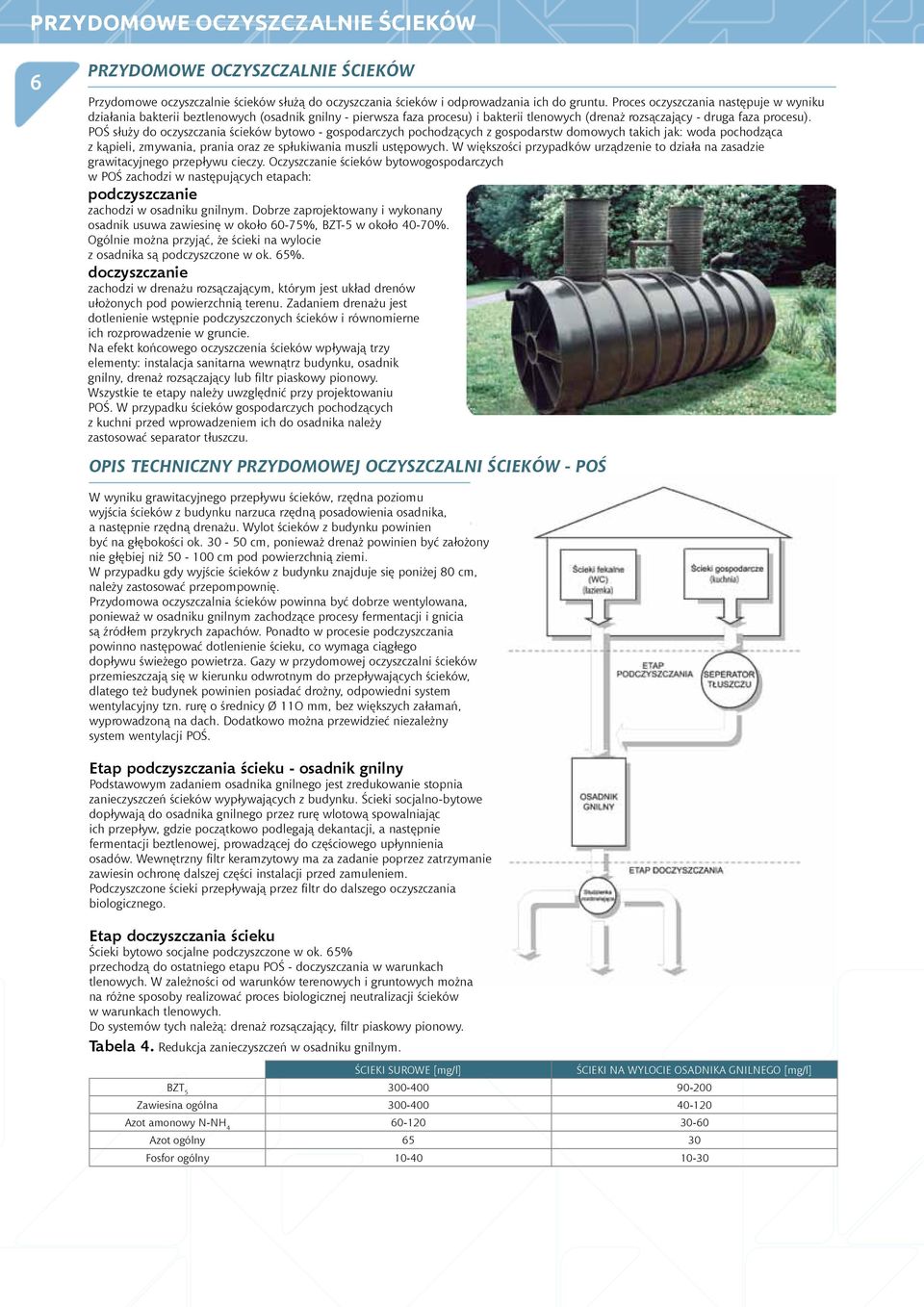

6 przydomowe oczyszczalnie ścieków 6 PRZYDOMOWE OCZYSZCZALNIE ŚCIEKÓW Przydomowe oczyszczalnie ścieków służą do oczyszczania ścieków i odprowadzania ich do gruntu. Proces oczyszczania następuje w wyniku działania bakterii beztlenowych (osadnik gnilny - pierwsza faza procesu) i bakterii tlenowych (drenaż rozsączający - druga faza procesu). POŚ służy do oczyszczania ścieków bytowo - gospodarczych pochodzących z gospodarstw domowych takich jak: woda pochodząca z kąpieli, zmywania, prania oraz ze spłukiwania muszli ustępowych. W większości przypadków urządzenie to działa na zasadzie grawitacyjnego przepływu cieczy. Oczyszczanie ścieków bytowogospodarczych w POŚ zachodzi w następujących etapach: podczyszczanie zachodzi w osadniku gnilnym. Dobrze zaprojektowany i wykonany osadnik usuwa zawiesinę w około 60-75%, BZT-5 w około 40-70%. Ogólnie można przyjąć, że ścieki na wylocie z osadnika są podczyszczone w ok. 65%. doczyszczanie zachodzi w drenażu rozsączającym, którym jest układ drenów ułożonych pod powierzchnią terenu. Zadaniem drenażu jest dotlenienie wstępnie podczyszczonych ścieków i równomierne ich rozprowadzenie w gruncie. Na efekt końcowego oczyszczenia ścieków wpływają trzy elementy: instalacja sanitarna wewnątrz budynku, osadnik gnilny, drenaż rozsączający lub filtr piaskowy pionowy. Wszystkie te etapy należy uwzględnić przy projektowaniu POŚ. W przypadku ścieków gospodarczych pochodzących z kuchni przed wprowadzeniem ich do osadnika należy zastosować separator tłuszczu. OPIS TECHNICZNY PRZYDOMOWEJ OCZYSZCZALNI ŚCIEKÓW - POŚ W wyniku grawitacyjnego przepływu ścieków, rzędna poziomu wyjścia ścieków z budynku narzuca rzędną posadowienia osadnika, a następnie rzędną drenażu. Wylot ścieków z budynku powinien być na głębokości ok cm, ponieważ drenaż powinien być założony nie głębiej niż cm pod powierzchnią ziemi. W przypadku gdy wyjście ścieków z budynku znajduje się poniżej 80 cm, należy zastosować przepompownię. Przydomowa oczyszczalnia ścieków powinna być dobrze wentylowana, ponieważ w osadniku gnilnym zachodzące procesy fermentacji i gnicia są źródłem przykrych zapachów. Ponadto w procesie podczyszczania powinno następować dotlenienie ścieku, co wymaga ciągłego dopływu świeżego powietrza. Gazy w przydomowej oczyszczalni ścieków przemieszczają się w kierunku odwrotnym do przepływających ścieków, dlatego też budynek powinien posiadać drożny, odpowiedni system wentylacyjny tzn. rurę o średnicy Ø 11O mm, bez większych załamań, wyprowadzoną na dach. Dodatkowo można przewidzieć niezależny system wentylacji POŚ. Etap podczyszczania ścieku - osadnik gnilny Podstawowym zadaniem osadnika gnilnego jest zredukowanie stopnia zanieczyszczeń ścieków wypływających z budynku. Ścieki socjalno-bytowe dopływają do osadnika gnilnego przez rurę wlotową spowalniając ich przepływ, gdzie początkowo podlegają dekantacji, a następnie fermentacji beztlenowej, prowadzącej do częściowego upłynnienia osadów. Wewnętrzny filtr keramzytowy ma za zadanie poprzez zatrzymanie zawiesin ochronę dalszej części instalacji przed zamuleniem. Podczyszczone ścieki przepływają przez filtr do dalszego oczyszczania biologicznego. Etap doczyszczania ścieku Ścieki bytowo socjalne podczyszczone w ok. 65% przechodzą do ostatniego etapu POŚ - doczyszczania w warunkach tlenowych. W zależności od warunków terenowych i gruntowych można na różne sposoby realizować proces biologicznej neutralizacji ścieków w warunkach tlenowych. Do systemów tych należą: drenaż rozsączający, filtr piaskowy pionowy. Tabela 4. Redukcja zanieczyszczeń w osadniku gnilnym. Dw ŚCIEKI SUROWE [mg/l] ŚCIEKI NA WYLOCIE OSADNIKA GNILNEGO [mg/l] BZT Zawiesina ogólna Azot amonowy N-NH Azot ogólny Fosfor ogólny

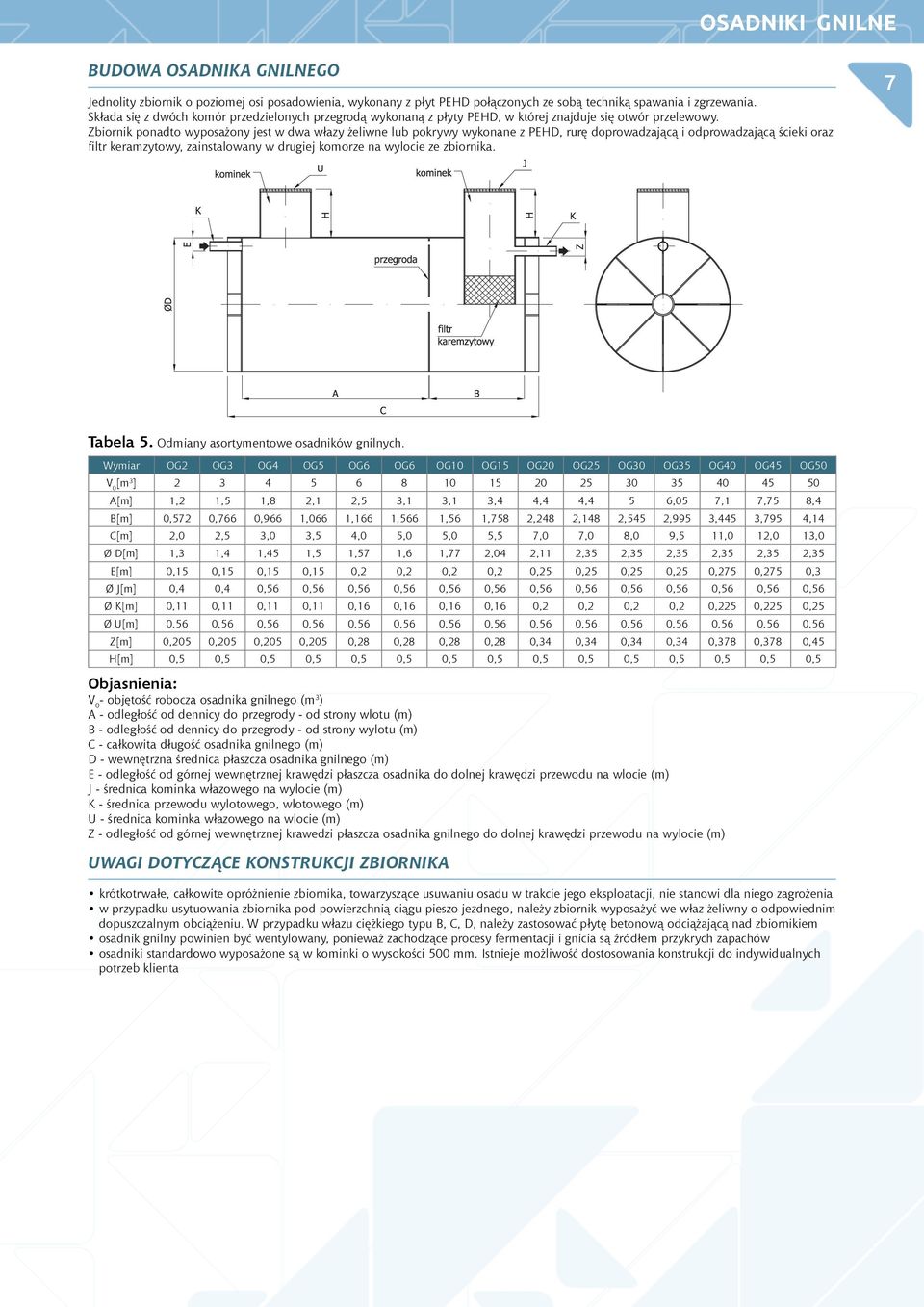

7 osadniki gnilne BUDOWA OSADNIKA GNILNEGO Jednolity zbiornik o poziomej osi posadowienia, wykonany z płyt PEHD połączonych ze sobą techniką spawania i zgrzewania. Składa się z dwóch komór przedzielonych przegrodą wykonaną z płyty PEHD, w której znajduje się otwór przelewowy. Zbiornik ponadto wyposażony jest w dwa włazy żeliwne lub pokrywy wykonane z PEHD, rurę doprowadzającą i odprowadzającą ścieki oraz filtr keramzytowy, zainstalowany w drugiej komorze na wylocie ze zbiornika. 7 Tabela 5. Odmiany asortymentowe osadników gnilnych. Wymiar OG2 OG3 OG4 OG5 OG6 OG6 OG10 OG15 OG20 OG25 OG30 OG35 OG40 OG45 OG50 V 0 [m 3 ] A[m] 1,2 1,5 1,8 2,1 2,5 3,1 3,1 3,4 4,4 4,4 5 6,05 7,1 7,75 8,4 B[m] 0,572 0,766 0,966 1,066 1,166 1,566 1,56 1,758 2,248 2,148 2,545 2,995 3,445 3,795 4,14 C[m] 2,0 2,5 3,0 3,5 4,0 5,0 5,0 5,5 7,0 7,0 8,0 9,5 11,0 12,0 13,0 Ø D[m] 1,3 1,4 1,45 1,5 1,57 1,6 1,77 2,04 2,11 2,35 2,35 2,35 2,35 2,35 2,35 E[m] 0,15 0,15 0,15 0,15 0,2 0,2 0,2 0,2 0,25 0,25 0,25 0,25 0,275 0,275 0,3 Ø J[m] 0,4 0,4 0,56 0,56 0,56 0,56 0,56 0,56 0,56 0,56 0,56 0,56 0,56 0,56 0,56 Ø K[m] 0,11 0,11 0,11 0,11 0,16 0,16 0,16 0,16 0,2 0,2 0,2 0,2 0,225 0,225 0,25 Ø U[m] 0,56 0,56 0,56 0,56 0,56 0,56 0,56 0,56 0,56 0,56 0,56 0,56 0,56 0,56 0,56 Z[m] 0,205 0,205 0,205 0,205 0,28 0,28 0,28 0,28 0,34 0,34 0,34 0,34 0,378 0,378 0,45 H[m] 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Objasnienia: V 0 - objętość robocza osadnika gnilnego (m 3 ) A - odległość od dennicy do przegrody - od strony wlotu (m) B - odległość od dennicy do przegrody - od strony wylotu (m) C - całkowita długość osadnika gnilnego (m) D - wewnętrzna średnica płaszcza osadnika gnilnego (m) E - odległość od górnej wewnętrznej krawędzi płaszcza osadnika do dolnej krawędzi przewodu na wlocie (m) J - średnica kominka włazowego na wylocie (m) K - średnica przewodu wylotowego, wlotowego (m) U - średnica kominka włazowego na wlocie (m) Z - odległość od górnej wewnętrznej krawedzi płaszcza osadnika gnilnego do dolnej krawędzi przewodu na wylocie (m) UWAGI DOTYCZĄCE KONSTRUKCJI ZBIORNIKA krótkotrwałe, całkowite opróżnienie zbiornika, towarzyszące usuwaniu osadu w trakcie jego eksploatacji, nie stanowi dla niego zagrożenia w przypadku usytuowania zbiornika pod powierzchnią ciągu pieszo jezdnego, należy zbiornik wyposażyć we właz żeliwny o odpowiednim dopuszczalnym obciążeniu. W przypadku włazu ciężkiego typu B, C, D, należy zastosować płytę betonową odciążającą nad zbiornikiem osadnik gnilny powinien być wentylowany, ponieważ zachodzące procesy fermentacji i gnicia są źródłem przykrych zapachów osadniki standardowo wyposażone są w kominki o wysokości 500 mm. Istnieje możliwość dostosowania konstrukcji do indywidualnych potrzeb klienta

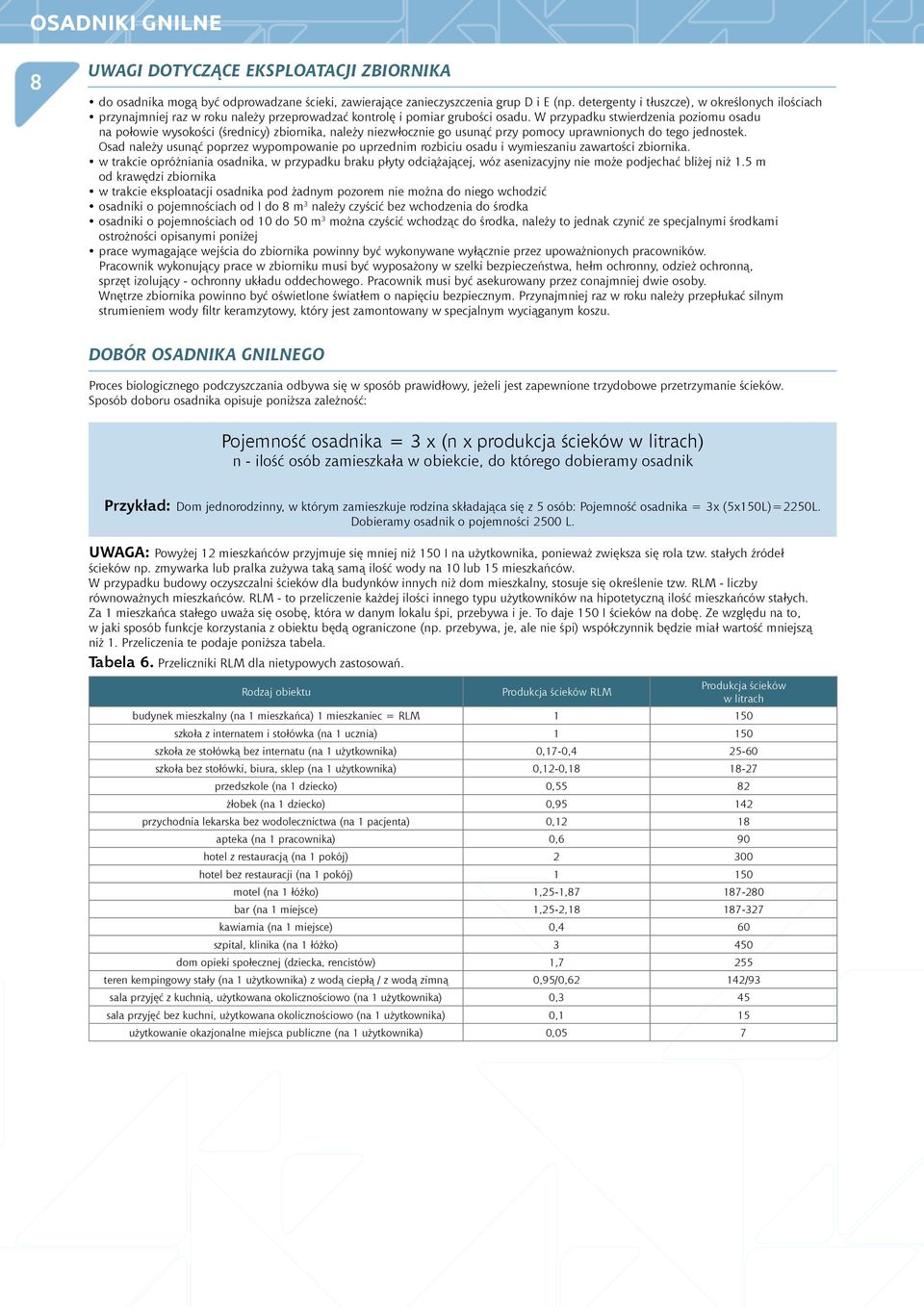

8 osadniki gnilne 8 UWAGI DOTYCZĄCE EKSPLOATACJI ZBIORNIKA do osadnika mogą być odprowadzane ścieki, zawierające zanieczyszczenia grup D i E (np. detergenty i tłuszcze), w określonych ilościach przynajmniej raz w roku należy przeprowadzać kontrolę i pomiar grubości osadu. W przypadku stwierdzenia poziomu osadu na połowie wysokości (średnicy) zbiornika, należy niezwłocznie go usunąć przy pomocy uprawnionych do tego jednostek. Osad należy usunąć poprzez wypompowanie po uprzednim rozbiciu osadu i wymieszaniu zawartości zbiornika. w trakcie opróżniania osadnika, w przypadku braku płyty odciążającej, wóz asenizacyjny nie może podjechać bliżej niż 1.5 m od krawędzi zbiornika w trakcie eksploatacji osadnika pod żadnym pozorem nie można do niego wchodzić osadniki o pojemnościach od I do 8 m 3 należy czyścić bez wchodzenia do środka osadniki o pojemnościach od 10 do 50 m 3 można czyścić wchodząc do środka, należy to jednak czynić ze specjalnymi środkami ostrożności opisanymi poniżej prace wymagające wejścia do zbiornika powinny być wykonywane wyłącznie przez upoważnionych pracowników. Pracownik wykonujący prace w zbiorniku musi być wyposażony w szelki bezpieczeństwa, hełm ochronny, odzież ochronną, sprzęt izolujący - ochronny układu oddechowego. Pracownik musi być asekurowany przez conajmniej dwie osoby. Wnętrze zbiornika powinno być oświetlone światłem o napięciu bezpiecznym. Przynajmniej raz w roku należy przepłukać silnym strumieniem wody filtr keramzytowy, który jest zamontowany w specjalnym wyciąganym koszu. DOBÓR OSADNIKA GNILNEGO Proces biologicznego podczyszczania odbywa się w sposób prawidłowy, jeżeli jest zapewnione trzydobowe przetrzymanie ścieków. Sposób doboru osadnika opisuje poniższa zależność: Pojemność osadnika = 3 x (n x produkcja ścieków w litrach) n - ilość osób zamieszkała w obiekcie, do którego dobieramy osadnik Przykład: Dom jednorodzinny, w którym zamieszkuje rodzina składająca się z 5 osób: Pojemność osadnika = 3x (5x150L)=2250L. Dobieramy osadnik o pojemności 2500 L. UWAGA: Powyżej 12 mieszkańców przyjmuje się mniej niż 150 I na użytkownika, ponieważ zwiększa się rola tzw. stałych źródeł ścieków np. zmywarka lub pralka zużywa taką samą ilość wody na 10 lub 15 mieszkańców. W przypadku budowy oczyszczalni ścieków dla budynków innych niż dom mieszkalny, stosuje się określenie tzw. RLM - liczby równoważnych mieszkańców. RLM - to przeliczenie każdej ilości innego typu użytkowników na hipotetyczną ilość mieszkańców stałych. Za 1 mieszkańca stałego uważa się osobę, która w danym lokalu śpi, przebywa i je. To daje 150 I ścieków na dobę. Ze względu na to, w jaki sposób funkcje korzystania z obiektu będą ograniczone (np. przebywa, je, ale nie śpi) współczynnik będzie miał wartość mniejszą niż 1. Przeliczenia te podaje poniższa tabela. Tabela 6. Przeliczniki RLM dla nietypowych zastosowań. Rodzaj obiektu Produkcja ścieków RLM Produkcja ścieków w litrach budynek mieszkalny (na 1 mieszkańca) 1 mieszkaniec = RLM szkoła z internatem i stołówka (na 1 ucznia) szkoła ze stołówką bez internatu (na 1 użytkownika) 0,17-0, szkoła bez stołówki, biura, sklep (na 1 użytkownika) 0,12-0, przedszkole (na 1 dziecko) 0,55 82 żłobek (na 1 dziecko) 0, przychodnia lekarska bez wodolecznictwa (na 1 pacjenta) 0,12 18 apteka (na 1 pracownika) 0,6 90 hotel z restauracją (na 1 pokój) hotel bez restauracji (na 1 pokój) motel (na 1 łóżko) 1,25-1, bar (na 1 miejsce) 1,25-2, kawiarnia (na 1 miejsce) 0,4 60 szpital, klinika (na 1 łóżko) dom opieki społecznej (dziecka, rencistów) 1,7 255 teren kempingowy stały (na 1 użytkownika) z wodą ciepłą / z wodą zimną 0,95/0,62 142/93 sala przyjęć z kuchnią, użytkowana okolicznościowo (na 1 użytkownika) 0,3 45 sala przyjęć bez kuchni, użytkowana okolicznościowo (na 1 użytkownika) 0,1 15 użytkowanie okazjonalne miejsca publiczne (na 1 użytkownika) 0,05 7

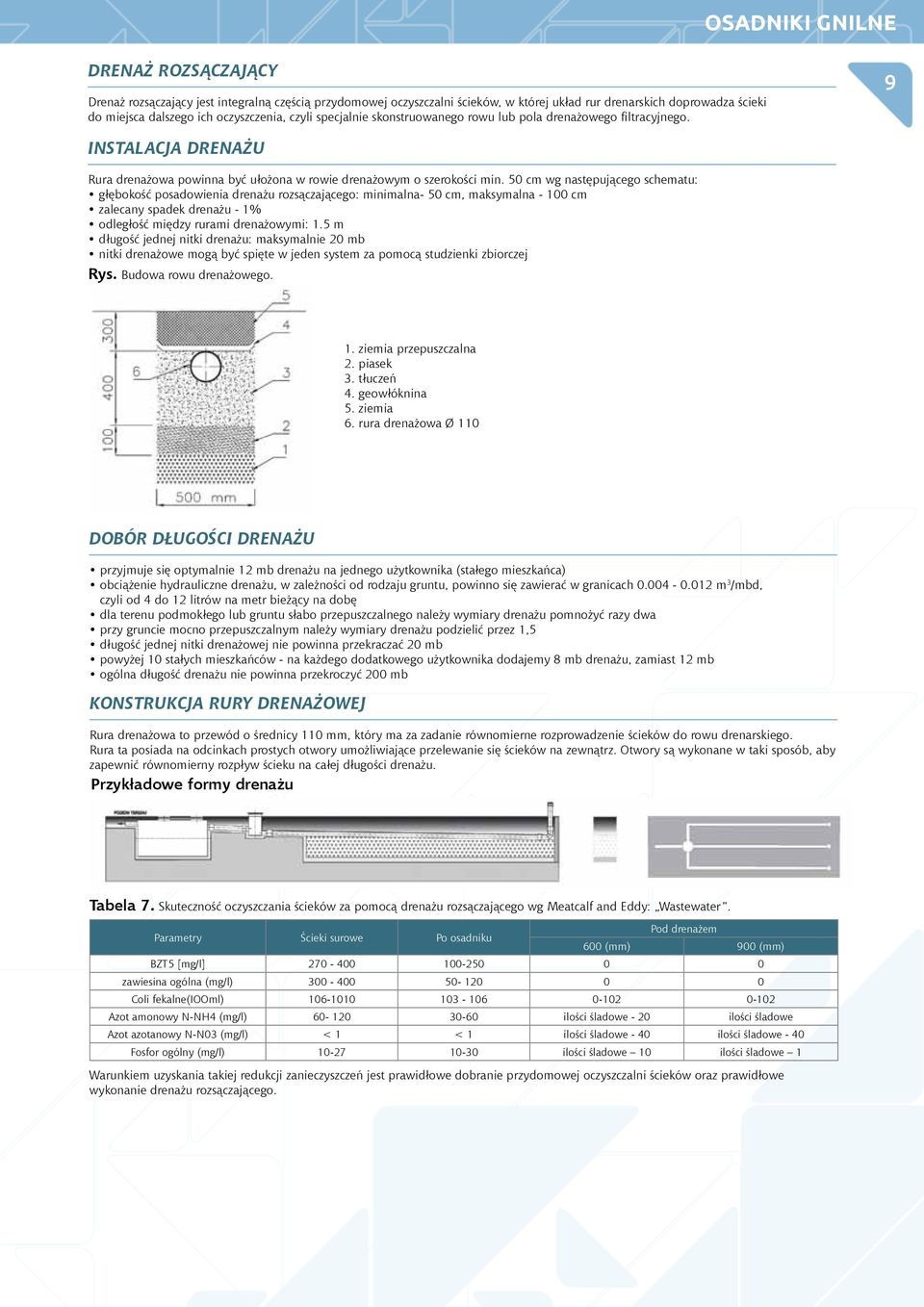

9 osadniki gnilne DRENAŻ ROZSĄCZAJĄCY Drenaż rozsączający jest integralną częścią przydomowej oczyszczalni ścieków, w której układ rur drenarskich doprowadza ścieki do miejsca dalszego ich oczyszczenia, czyli specjalnie skonstruowanego rowu lub pola drenażowego filtracyjnego. 9 INSTALACJA DRENAŻU Rura drenażowa powinna być ułożona w rowie drenażowym o szerokości min. 50 cm wg następującego schematu: głębokość posadowienia drenażu rozsączającego: minimalna- 50 cm, maksymalna cm zalecany spadek drenażu - 1% odległość między rurami drenażowymi: 1.5 m długość jednej nitki drenażu: maksymalnie 20 mb nitki drenażowe mogą być spięte w jeden system za pomocą studzienki zbiorczej Rys. Budowa rowu drenażowego. 1. ziemia przepuszczalna 2. piasek 3. tłuczeń 4. geowłóknina 5. ziemia 6. rura drenażowa Ø 110 DOBÓR DŁUGOŚCI DRENAŻU przyjmuje się optymalnie 12 mb drenażu na jednego użytkownika (stałego mieszkańca) obciążenie hydrauliczne drenażu, w zależności od rodzaju gruntu, powinno się zawierać w granicach m 3 /mbd, czyli od 4 do 12 litrów na metr bieżący na dobę dla terenu podmokłego lub gruntu słabo przepuszczalnego należy wymiary drenażu pomnożyć razy dwa przy gruncie mocno przepuszczalnym należy wymiary drenażu podzielić przez 1,5 długość jednej nitki drenażowej nie powinna przekraczać 20 mb powyżej 10 stałych mieszkańców - na każdego dodatkowego użytkownika dodajemy 8 mb drenażu, zamiast 12 mb ogólna długość drenażu nie powinna przekroczyć 200 mb KONSTRUKCJA RURY DRENAŻOWEJ Rura drenażowa to przewód o średnicy 110 mm, który ma za zadanie równomierne rozprowadzenie ścieków do rowu drenarskiego. Rura ta posiada na odcinkach prostych otwory umożliwiające przelewanie się ścieków na zewnątrz. Otwory są wykonane w taki sposób, aby zapewnić równomierny rozpływ ścieku na całej długości drenażu. Przykładowe formy drenażu Tabela 7. Skuteczność oczyszczania ścieków za pomocą drenażu rozsączającego wg Meatcalf and Eddy: Wastewater. Parametry Ścieki surowe Po osadniku Pod drenażem 600 (mm) 900 (mm) BZT5 [mg/l] zawiesina ogólna (mg/l) Coli fekalne(iooml) Azot amonowy N-NH4 (mg/l) ilości śladowe - 20 ilości śladowe Azot azotanowy N-N03 (mg/l) < 1 < 1 ilości śladowe - 40 ilości śladowe - 40 Fosfor ogólny (mg/l) ilości śladowe 10 ilości śladowe 1 Warunkiem uzyskania takiej redukcji zanieczyszczeń jest prawidłowe dobranie przydomowej oczyszczalni ścieków oraz prawidłowe wykonanie drenażu rozsączającego.

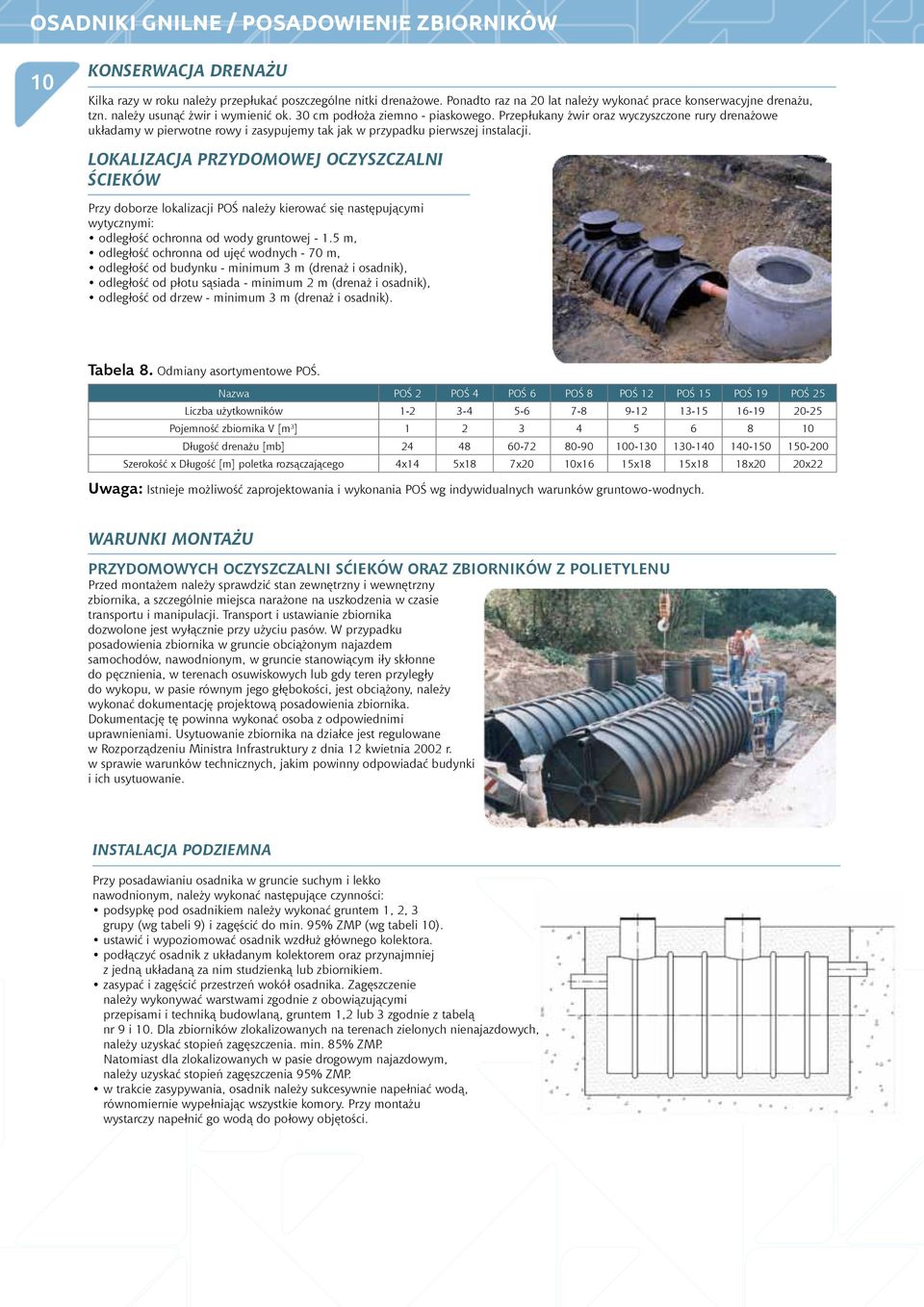

10 osadniki gnilne / posadowienie zbiorników 10 KONSERWACJA DRENAŻU Kilka razy w roku należy przepłukać poszczególne nitki drenażowe. Ponadto raz na 20 lat należy wykonać prace konserwacyjne drenażu, tzn. należy usunąć żwir i wymienić ok. 30 cm podłoża ziemno - piaskowego. Przepłukany żwir oraz wyczyszczone rury drenażowe układamy w pierwotne rowy i zasypujemy tak jak w przypadku pierwszej instalacji. LOKALIZACJA PRZYDOMOWEJ OCZYSZCZALNI ŚCIEKÓW Przy doborze lokalizacji POŚ należy kierować się następującymi wytycznymi: odległość ochronna od wody gruntowej m, odległość ochronna od ujęć wodnych - 70 m, odległość od budynku - minimum 3 m (drenaż i osadnik), odległość od płotu sąsiada - minimum 2 m (drenaż i osadnik), odległość od drzew - minimum 3 m (drenaż i osadnik). Tabela 8. Odmiany asortymentowe POŚ. Nazwa POŚ 2 POŚ 4 POŚ 6 POŚ 8 POŚ 12 POŚ 15 POŚ 19 POŚ 25 Liczba użytkowników Pojemność zbiornika V [m 3 ] Długość drenażu [mb] Szerokość x Długość [m] poletka rozsączającego 4x14 5x18 7x20 10x16 15x18 15x18 18x20 20x22 Uwaga: Istnieje możliwość zaprojektowania i wykonania POŚ wg indywidualnych warunków gruntowo-wodnych. WARUNKI MONTAŻU PRZYDOMOWYCH OCZYSZCZALNI SĆIEKÓW ORAZ ZBIORNIKÓW Z POLIETYLENU Przed montażem należy sprawdzić stan zewnętrzny i wewnętrzny zbiornika, a szczególnie miejsca narażone na uszkodzenia w czasie transportu i manipulacji. Transport i ustawianie zbiornika dozwolone jest wyłącznie przy użyciu pasów. W przypadku posadowienia zbiornika w gruncie obciążonym najazdem samochodów, nawodnionym, w gruncie stanowiącym iły skłonne do pęcznienia, w terenach osuwiskowych lub gdy teren przyległy do wykopu, w pasie równym jego głębokości, jest obciążony, należy wykonać dokumentację projektową posadowienia zbiornika. Dokumentację tę powinna wykonać osoba z odpowiednimi uprawnieniami. Usytuowanie zbiornika na działce jest regulowane w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. INSTALACJA PODZIEMNA Przy posadawianiu osadnika w gruncie suchym i lekko nawodnionym, należy wykonać następujące czynności: podsypkę pod osadnikiem należy wykonać gruntem 1, 2, 3 grupy (wg tabeli 9) i zagęścić do min. 95% ZMP (wg tabeli 10). ustawić i wypoziomować osadnik wzdłuż głównego kolektora. podłączyć osadnik z układanym kolektorem oraz przynajmniej z jedną układaną za nim studzienką lub zbiornikiem. zasypać i zagęścić przestrzeń wokół osadnika. Zagęszczenie należy wykonywać warstwami zgodnie z obowiązującymi przepisami i techniką budowlaną, gruntem 1,2 lub 3 zgodnie z tabelą nr 9 i 10. Dla zbiorników zlokalizowanych na terenach zielonych nienajazdowych, należy uzyskać stopień zagęszczenia. min. 85% ZMP. Natomiast dla zlokalizowanych w pasie drogowym najazdowym, należy uzyskać stopień zagęszczenia 95% ZMP. w trakcie zasypywania, osadnik należy sukcesywnie napełniać wodą, równomiernie wypełniając wszystkie komory. Przy montażu wystarczy napełnić go wodą do połowy objętości.

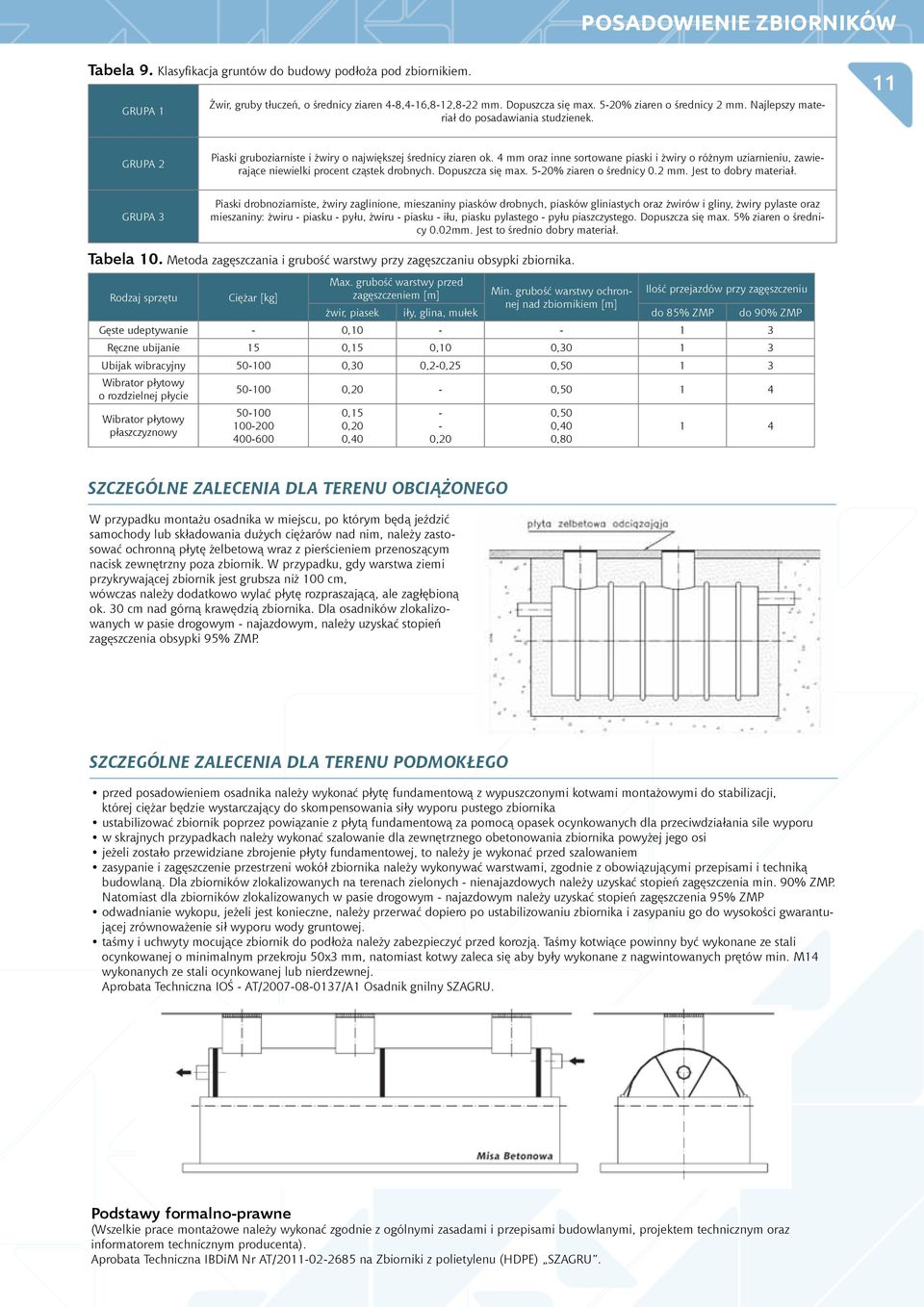

11 posadowienie zbiorników Tabela 9. Klasyfikacja gruntów do budowy podłoża pod zbiornikiem. GRUPA 1 Żwir, gruby tłuczeń, o średnicy ziaren 4-8,4-16,8-12,8-22 mm. Dopuszcza się max. 5-20% ziaren o średnicy 2 mm. Najlepszy materiał do posadawiania studzienek. 11 GRUPA 2 Piaski gruboziarniste i żwiry o największej średnicy ziaren ok. 4 mm oraz inne sortowane piaski i żwiry o różnym uziarnieniu, zawierające niewielki procent cząstek drobnych. Dopuszcza się max. 5-20% ziaren o średnicy 0.2 mm. Jest to dobry materiał. GRUPA 3 Piaski drobnoziarniste, żwiry zaglinione, mieszaniny piasków drobnych, piasków gliniastych oraz żwirów i gliny, żwiry pylaste oraz mieszaniny: żwiru - piasku - pyłu, żwiru - piasku - iłu, piasku pylastego - pyłu piaszczystego. Dopuszcza się max. 5% ziaren o średnicy 0.02mm. Jest to średnio dobry materiał. Tabela 10. Metoda zagęszczania i grubość warstwy przy zagęszczaniu obsypki zbiornika. Rodzaj sprzętu Ciężar [kg] Max. grubość warstwy przed zagęszczeniem [m] Min. grubość warstwy ochronnej nad zbiornikiem [m] Ilość przejazdów przy zagęszczeniu żwir, piasek iły, glina, mułek do 85% ZMP do 90% ZMP Gęste udeptywanie - 0, Ręczne ubijanie 15 0,15 0,10 0, Ubijak wibracyjny ,30 0,2-0,25 0, Wibrator płytowy o rozdzielnej płycie Wibrator płytowy płaszczyznowy ,20-0, ,15 0,20 0, ,20 0,50 0,40 0, SZCZEGÓLNE ZALECENIA DLA TERENU OBCIĄŻONEGO W przypadku montażu osadnika w miejscu, po którym będą jeździć samochody lub składowania dużych ciężarów nad nim, należy zastosować ochronną płytę żelbetową wraz z pierścieniem przenoszącym nacisk zewnętrzny poza zbiornik. W przypadku, gdy warstwa ziemi przykrywającej zbiornik jest grubsza niż 100 cm, wówczas należy dodatkowo wylać płytę rozpraszającą, ale zagłębioną ok. 30 cm nad górną krawędzią zbiornika. Dla osadników zlokalizowanych w pasie drogowym - najazdowym, należy uzyskać stopień zagęszczenia obsypki 95% ZMP. SZCZEGÓLNE ZALECENIA DLA TERENU PODMOKŁEGO przed posadowieniem osadnika należy wykonać płytę fundamentową z wypuszczonymi kotwami montażowymi do stabilizacji, której ciężar będzie wystarczający do skompensowania siły wyporu pustego zbiornika ustabilizować zbiornik poprzez powiązanie z płytą fundamentową za pomocą opasek ocynkowanych dla przeciwdziałania sile wyporu w skrajnych przypadkach należy wykonać szalowanie dla zewnętrznego obetonowania zbiornika powyżej jego osi jeżeli zostało przewidziane zbrojenie płyty fundamentowej, to należy je wykonać przed szalowaniem zasypanie i zagęszczenie przestrzeni wokół zbiornika należy wykonywać warstwami, zgodnie z obowiązującymi przepisami i techniką budowlaną. Dla zbiorników zlokalizowanych na terenach zielonych - nienajazdowych należy uzyskać stopień zagęszczenia min. 90% ZMP. Natomiast dla zbiorników zlokalizowanych w pasie drogowym - najazdowym należy uzyskać stopień zagęszczenia 95% ZMP odwadnianie wykopu, jeżeli jest konieczne, należy przerwać dopiero po ustabilizowaniu zbiornika i zasypaniu go do wysokości gwarantującej zrównoważenie sił wyporu wody gruntowej. taśmy i uchwyty mocujące zbiornik do podłoża należy zabezpieczyć przed korozją. Taśmy kotwiące powinny być wykonane ze stali ocynkowanej o minimalnym przekroju 50x3 mm, natomiast kotwy zaleca się aby były wykonane z nagwintowanych prętów min. M14 wykonanych ze stali ocynkowanej lub nierdzewnej. Aprobata Techniczna IOŚ - AT/ /A1 Osadnik gnilny SZAGRU. Podstawy formalno-prawne (Wszelkie prace montażowe należy wykonać zgodnie z ogólnymi zasadami i przepisami budowlanymi, projektem technicznym oraz informatorem technicznym producenta). Aprobata Techniczna IBDiM Nr AT/ na Zbiorniki z polietylenu (HDPE) SZAGRU.

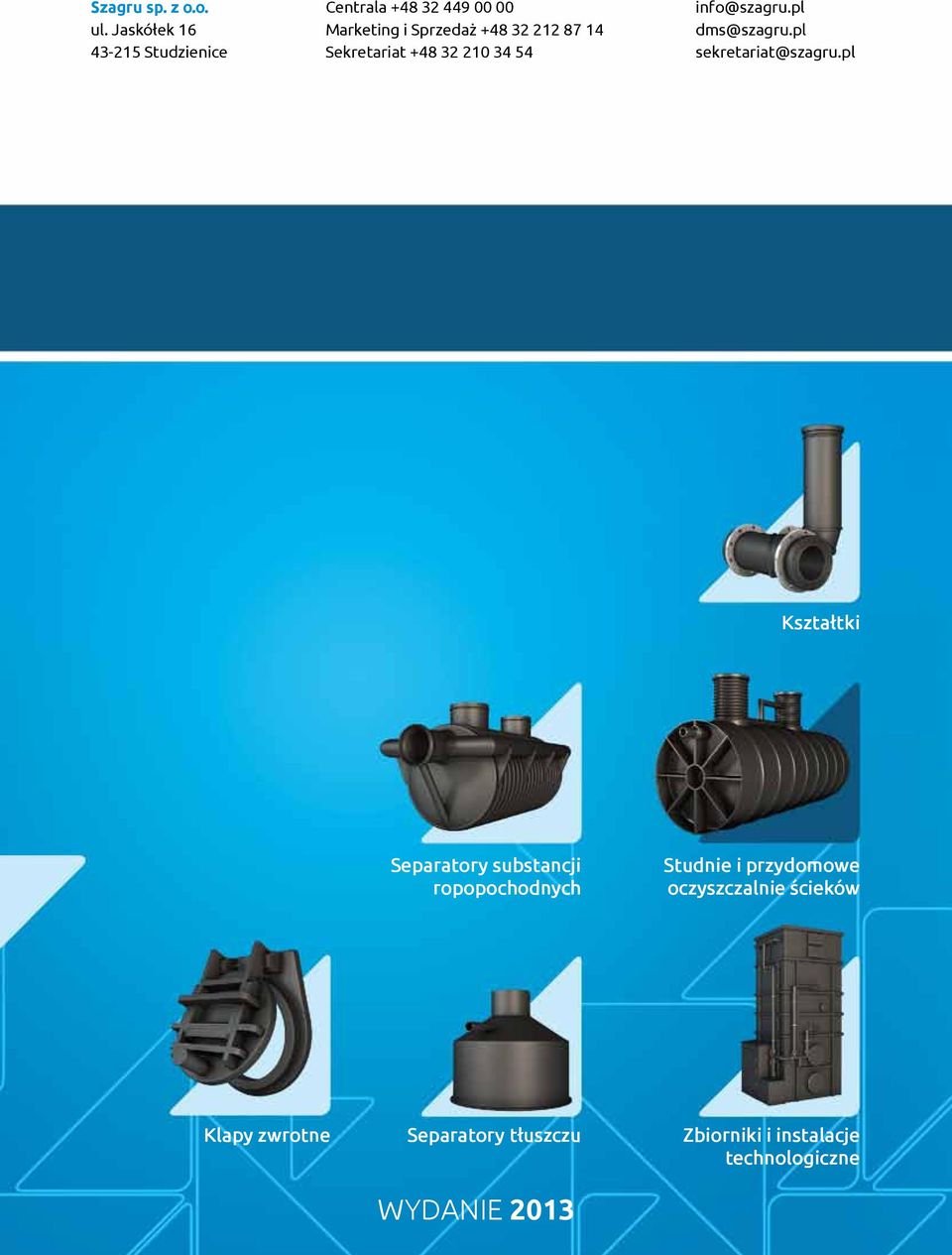

12 Szagru sp. z o.o. ul. Jaskółek Studzienice Centrala Marketing i Sprzedaż Sekretariat info@szagru.pl dms@szagru.pl sekretariat@szagru.pl Kształtki Separatory substancji ropopochodnych Studnie i przydomowe oczyszczalnie ścieków Klapy zwrotne Separatory tłuszczu WYDANIE 2013 Zbiorniki i instalacje technologiczne
