1 Agencja Technik Ekologicznych i Realizacji Inwestycji KRAKÓW, ul. Rzemieślnicza 1 tel: , fax.: biuro@mkmperfekt.pl Nazwa zadania: Opracowanie dokumentacji geologiczno inżynierskiej w ramach zadania pn.: Stabilizacja osuwiska w rejonie ulic Wałowej, Bernardyńskiej i Krętej wraz z odbudową dróg i infrastruktury technicznej KRO Zleceniodawca: Gmina Miejska Przeworsk ul. Jagiellońska 10, Przeworsk Stadium: PROJEKT ROBÓT GEOLOGICZNYCH dla określenia warunków geologiczno-inżynierskich dla potrzeb stabilizacji osuwiska Nr w rejonie ul. Wałowej, Bernardyńskiej i Krętej w Przeworsku Autorzy opracowania: mgr inż. Piotr Prokopczuk nr upr. VII-1095 mgr inż. Izabela Bodziony mgr inż. Szymon Prokopczuk miejscowość: Przeworsk gmina: Przeworsk powiat: przeworski województwo: podkarpackie K R A K Ó W, S I E R P I E Ń EGZ. 1

2

3 ProGeo Piotr Prokopczuk 1 S p i s t r e ś c i: 1. Wstęp, określenie zadania geologicznego. 2. Lokalizacja projektowanych robót i morfologia terenu. 3. Omówienie wyników przeprowadzonych wcześniej robót geologicznych. 4. Budowa geologiczna i warunki hydrogeologiczne. 5. Możliwości osiągnięcia celu robót geologicznych Opis, uzasadnienie liczby, lokalizacji i rodzaju wyrobisk badawczych Schematyczna konstrukcja otworów badawczych Wskazówki dotyczące zamykania horyzontów wodonośnych Sposób i termin likwidacji wyrobisk Charakterystyka i uzasadnienie zakresu oraz metod projektowanych badań geofizycznych i geochemicznych oraz ich lokalizacja Opis opróbowania wyrobisk Zakres obserwacji i badań terenowych 5.8. Wyszczególnienie niezbędnych prac geodezyjnych Zakres badań laboratoryjnych Wielkość dopływu wód do wyrobiska. 6. Określenie rodzaju próbek geologicznych podlegających przechowywaniu i przekazaniu właściwemu organowi administracji geologicznej. 7. Harmonogram projektowanych robót geologicznych. 8. Wpływ projektowanych robót geologicznych na obszary chronione. 9. Przedsięwzięcia niezbędne dla zapewnienia bezpieczeństwa powszechnego, bezpieczeństwa pracy i ochrony środowiska. 10. Opracowanie dokumentacji geologiczno-inżynierskiej. 11. Wnioski.

4 ProGeo Piotr Prokopczuk 2 S p i s z a ł ą c z n i k ó w: Lokalizacja terenu badań w skali 1 : zał.1 Lokalizacja terenu badań w skali 1 : zał.2 Mapa sytuacyjno - wysokościowa w skali 1 : zał.3 Szczegółowa mapa geologiczna w skali 1 : zał.4 Mapa geośrodowiskowa w skali 1 : zał.5 Projekt geologiczno techniczny otworu zał Karta rejestracyjna osuwiska zał.7 Opinia Państwowego Instytutu Geologicznego zał.8

5 ProGeo Piotr Prokopczuk 3 1. Wstęp, określenie zadania geologicznego. Projekt robót geologicznych dla określenia warunków geologiczno inżynierskich dla potrzeb stabilizacji osuwiska Nr w rejonie ulicy Wałowej, Bernardyńskiej i Krętej w mieście Przeworsk, wykonano na zlecenie Inwestora Urzędu Miasta Przeworska, ul. Jagiellońska 10, Przeworsk. Projekt robót geologicznych sporządzono na podstawie Rozporządzenia Ministra Środowiska z dnia 20 grudnia 2011 roku w s prawie szczegółowych wymagań dotyczących projektów robót geologicznych (Dz.U. nr 288 poz z dnia 29 grudnia 2011r.) i Rozporządzenia Ministra Środowiska z dnia 1 lipca 2015 r. (Dz. U. z dnia 9 lipca 2015r., poz. 964) zmieniające w/w Rozporządzenie. Celem i zadaniem geologicznym jest określenie warunków geologiczno inżynierskich dla potrzeb stabilizacji osuwiska wraz z odbudową drogi i infrastruktury technicznej w mieście Przeworsk i wykonanie dokumentacji geologiczno inżynierskiej dla tych potrzeb. W ciągu ostatnich dziesięciu lat doszło do uaktywnienia się osuwiska zlokalizowanego na skarpie przykorytowej w rejonie ulic: Wałowej, Bernardyńskiej i Krętej oraz na terenie klasztoru Bernardynów. W wyniku czynnych ruchów mas ziemnych doszło do uszkodzenia pięciu budynków mieszkalnych, budynków klasztoru, ulicy Wałowej oraz infrastruktury technicznej. W związku z występowaniem na omawianym terenie czynnych procesów geodynamicznych konieczne jest opracowanie dokumentacji geologiczno - inżynierskiej dla potrzeb stabilizacji osuwiska. 2. Lokalizacja projektowanych robót i morfologia terenu. Badany teren położony jest w południowej części miasta Przeworsk, przynależnego administracyjnie do powiatu przeworskiego, województwo podkarpackie. Teren opracowania położony jest poza terenami chronionymi i obszarami sieci Natura Badane osuwisko położone jest w rejonie ulicy Wałowej, Bernardyńskiej i Krętej oraz klasztoru Bernardynów i obejmuje swoim zasięgiem krawędź doliny rzeki Mleczki. Cały teren osuwiska jest zainwestowany. Na jego terenie znajdują się zabudowania mieszkalne, klasztor oo. Bernardynów oraz infrastruktura techniczna. Osuwisko zlokalizowane jest się na krawędzi doliny rzeki Mleczki, o ekspozycji południowej i oddalone jest obecnie ok. 430m od koryta rzeki.

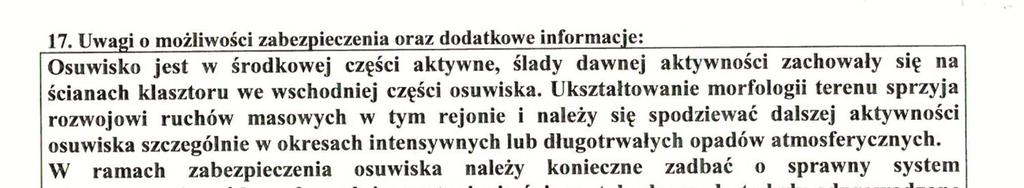

6 ProGeo Piotr Prokopczuk 4 Osuwisko powstało na skutek podcinania erozyjnego skarpy przykorytowej, o znacznym nachyleniu, dochodzącym do Osuwisko w północnej części jest nieaktywne, natomiast w południowej aktywne i okresowo - aktywne. Osuwisko nie posiada widocznych granic z uwagi na zwartą zabudowę i silne przekształcenia antropogeniczne. Skarpa główna przebiega między ulicami Wałową i Bernardyńską oraz przez teren klasztoru i ma wysokość do ok. 0,5 m. Istotnym elementem osuwiska jest skarpa wtórna, wysokości do 11 m, ciągnąca się od ulicy Wałowej do terenu klasztoru. W jej obrębie obserwuje się ciągłe spełzywanie powierzchni gruntu, a podczas intensywnych opadów atmosferycznych spływanie utworów koluwialnych. U podnóża skarpy występują koluwia o nachyleniu 8-13º. Osuwisko kończy się czołem wysokości 0,5 m. Osuwisko posiada długość ok. 72 m i szerokość ok. 410 m. Powierzchnia osuwiska wynosi ok. 2,5 ha. Średni spadek terenu w obrębie osuwiska wynosi ok Rzędne terenu w rejonie osuwiska wynoszą ok. 186 m n.p.m. u podnóża skarpy wtórnej, do ok. 203 m n.p.m. powyżej skarpy głównej. Rozpiętość pionowa osuwiska wynosi ok. 17 m. Jest to osuwisko ziemne, asekwentne o przewidywanej miąższości koluwiów powyżej 4,0 m. Osuwisko uaktywniło się w ostatnich 10 latach, szczególnie po intensywnych opadach atmosferycznych. Przyczyną aktywności była infiltracja wód opadowych oraz obciążenia skarpy zwartą zabudową. Osuwisko spowodowało uszkodzenia pięciu budynków mieszkalnych (Wałowa 10, Wałowa 12, Kręta 5, Kręta 3 i Bernardyńska 2), spękania ścian budynków klasztoru, naruszenie kręgów studni na głębokości 3 m przy posesji Wałowa 12, uszkodzenie ogrodzeń, chodników, schodów, drogi oraz nachylenie słupa energetycznego. W wyniku dalszych ruchów mas ziemnych zagrożone zniszczeniem są budynki zlokalizowane w obrębie osuwiska, infrastruktura komunikacyjna, linie przesyłowe oraz infrastruktura towarzysząca (ogrodzenia, studnie). Roboty geologiczne prowadzone będą na działkach Nr 3261/2, 3304/1, 3309, 3333 i 3312/2. Wyżej wymienione działki stanowią własność: Doroty i Zygmunta Superson, zam. Maćkówka 172, Przeworsk dz. nr 3261/2, Janusza Koba, zam. ul. Rynek 21, Przeworsk - dz. nr 3309, Gminy Miejskiej Przeworsk, ul. Jagiellońska 10, Przeworsk - dz. nr 3333, 3304/1, Klasztoru oo. Bernardynów, ul. Bernardyńska 22, Przeworsk - dz. nr 3312/2.

7 ProGeo Piotr Prokopczuk 5 Inwestor posiada zgodę właścicieli działek na wykonanie robót geologicznych. 3. Omówienie wyników przeprowadzonych wcześniej prac geologicznych. W 1999 r. pracownik Państwowego Instytutu Geologicznego A. Wójcik, opracował Szczegółową Mapę Geologiczną Polski w skali 1 : arkusz Nr 983 Przeworsk. W 2007 r. pracownice PIG J. Krupa i I. Krzak opracowały mapę geośrodowiskową w skali 1 : , arkusz 983 Przeworsk. W czerwcu 2015 r. dr inż. I. Laskowicz opracowała kartę rejestracyjną osuwiska Nr , objętego projektem robót geologicznych. Wyniki w/w prac geologicznych zostały uwzględnione przy opracowywaniu niniejszego projektu. W celu dokładnego rozpoznania warunków geologiczno inżynierskich i ustalenia głębokości płaszczyzn poślizgu niezbędne jest wykonanie badań i robót geologicznych określonych w niniejszym projekcie robót geologicznych. 4. Budowa geologiczna i warunki hydrogeologiczne. Badany teren położony jest w południowej części Zapadliska Przedkarpackiego, w obrębie Pogórza Rzeszowskiego. Pogórze Rzeszowskie to obszar rozciągający się wzdłuż płaszczowiny skolskiej Karpat Zachodnich. Zbudowany jest z łupków z wkładkami piaskowców i iłów krakowieckich (warstwy przeworskie i jarosławskie), wieku mioceńskiego. Utwory mioceńskie głębszego podłoża przykryte są warstwą lessów pochodzących z okresu Zlodowacenia Północnopolskiego, a na terenie badań wykształconych w postaci lessów młodszych, wieku plejstoceńskiego. W obrębie doliny rzeki Mleczki występują utwory aluwialne, wykształcone w postaci mułków i piasków pyłowatych oraz lessów tarasów zalewowych wyniesionych na ok. 2 5 m nad poziom rzeki. Wg KDO utwory koluwialne stanowią lessy i gliny lessopodobne. W obrębie korpusu drogi oraz w rejonie zabudowań utwory czwartorzędowe przykryte są warstwą nasypów antropogenicznych. Przypuszczalny profil geologiczny w rejonie otworów O-1, O-3 i O-5 przedstawia się następująco: 0,0 3,0 nn Nasypy niebudowlane, 3,0 9,0 Gπ Glina pylasta 9,0 13,0 Π Pył,

8 ProGeo Piotr Prokopczuk 6 13,0 15,0 Πp Pył piaszczysty. Przypuszczalny profil geologiczny w rejonie otworów O-2, O-4 i O-6 przedstawia się następująco: 0,0 1,0 nn Nasypy niebudowlane, 1,0 2,0 Gp Glina piaszczysta, 2,0 3,0 Pd Piasek drobny, 3,0 5,0 Πp Pył piaszczysty. Wody powierzchniowe na omawianym terenie reprezentowane są rzekę Mleczka której koryto znajduje się w odległości ok. 430 m na południowy zachód od czoła osuwiska. Wody powierzchniowe nie zalewają omawianego terenu. Poniżej czoła osuwiska występują podmokłości terenu oraz sztucznie utworzony staw. Warunki hydrogeologiczne są ściśle związane z budową geologiczną. Występują tutaj dwa horyzonty wód gruntowych: głęboki trzeciorzędowy i płytki czwartorzędowy. Wody horyzontu trzeciorzędowego zawarte są w porach piaskowców, wykształconych jako wkładki wśród nieprzepuszczalnych łupków tzw. iłów krakowieckich. Poziom mioceński ma charakter nieciągły i nie stanowi użytkowego poziomu wodonośnego. Wody horyzontu czwartorzędowego zawarte są w obrębie utworów plejstoceńskich i holoceńskich. Utworami wodonośnymi są osady piaszczysto - żwirowe, o bardzo zróżnicowanej miąższości, przykryte warstwą glin. Lokalnie warstwa utworów przepuszczalnych zanika, a gliny zalegają bezpośrednio na utworach mioceńskich, powodując iż te rejony stają się bezwodne. Zasilanie poziomu plejstoceńskiego odbywa się przez infiltrację wód opadowych. W obrębie lessów mogą występować sączenia wód śródglinowych o dużych wydajnościach. Woda poziomu holoceńskiego na obszarach dolin rzek i potoków posiada swobodne lub lekko napięte zwierciadło, zawarte w przepuszczalnych utworach piaszczystych i występuje na głębokości ok. 0,5-5,5 m p.p.m. Pozostają one w związku hydraulicznym z wodami rzeki Mleczka. 5. Możliwości osiągnięcia celu robót geologicznych Opis, uzasadnienie liczby, lokalizacji i rodzaju wyrobisk badawczych. W celu dokładnego określenia warunków geologiczno inżynierskich w rejonie osuwiska projektuje się wykonanie sześciu otworów wiertniczych rdzeniowanych: Nr O-1, O- 3, O-5 i do głębokości 15,0 m lub co najmniej 3 m poniżej ostatniej stwierdzonej w trakcie

9 ProGeo Piotr Prokopczuk 7 wierceń płaszczyzny poślizgu oraz Nr O-2, O-4 i O-6 do głębokości 5,0 m lub co najmniej 3 m poniżej ostatniej stwierdzonej w trakcie wierceń płaszczyzny poślizgu. Otwory wiertnicze O-1 O-6 wykonane zostaną systemem mechanicznym, urządzeniem wiertniczym URB lub innym, rdzeniówką podwójną na płuczkę. Uzysk rdzenia w otworach nie może być mniejszy niż 85 %. Celem otworów będzie określenie parametrów fizyko-mechanicznych gruntów, ilości i głębokości występowania powierzchni poślizgu oraz kątów ich zapadania. Otwór O-1 zostanie wykonany na działce Nr 3261/2, stanowiącej własność Doroty i Zygmunta Superson, zam. Maćkówka 172, Przeworsk. Otwór Nr O-2 zostanie wykonany na działce Nr 3304/1, a otwór Nr O-4 na działce Nr 3333, stanowiących własność Gminy Miejskiej Przeworsk, ul. Jagiellońska 10, Przeworsk. Otwór Nr O-3 zostanie wykonany na działce Nr 3309 stanowiącej własność Janusza Koba, zam. ul. Rynek 21, Przeworsk. Otwory Nr O-5 i O-6 zostaną wykonane na działce Nr 3312/2 stanowiącej własność Klasztoru oo. Bernardynów, ul. Bernardyńska 22, Przeworsk. Szczegółową lokalizację otworów badawczych wraz z projektowana głębokością przedstawia załącznik graficzny Zał. 3. Celem robót geologicznych jest określenie miąższości utworów koluwialnych, rozpoznanie strefy poślizgu oraz określenie głębokości występowania sączeń wody gruntowej sprzyjających powstaniu płaszczyzn poślizgu Schematyczna konstrukcja otworów badawczych. Konstrukcja otworów wiertniczych została określona w załączniku graficznym nr 6.1 i Wskazówki dotyczące zamykania horyzontów wodonośnych. Z uwagi na występowanie jednego poziomu wodonośnego zamykania horyzontów wodonośnych nie przewiduje się Sposób i termin likwidacji wyrobisk. Wykonane na badanym terenie otwory zostaną zlikwidowane po ich opisaniu, i pobraniu próbek gruntów i dokonaniu pomiarów zwierciadła wody. Likwidacja polegać będzie na ich zasypaniu materiałem dowiezionym (glina, żwir), bezpośrednio po wykonaniu powyższych robót, z ubijaniem co cm Określenie kolejności wykonywanych robót geologicznych. Kolejność wykonywania wyrobisk badawczych w zasadzie jest obojętna. Będą one jednak wykonywane według kolejności numerów.

10 ProGeo Piotr Prokopczuk Opis opróbowania wyrobisk. Z odwiertów O-1 - O-6 pobierany będzie pełny rdzeń z całej ich głębokości. Próby gruntów należy pobierać: a) o naturalnym uziarnieniu NU - co 1 m oraz z każdej warstwy charakterystycznej, b) o naturalnej wilgotności NW - co 1 2 m, c) o naturalnej strukturze (NNS) - (fragmenty rdzenia) z gruntów w sąsiedztwie zaobserwowanych płaszczyzn poślizgu oraz z gruntów charakterystycznych. Dla prób pobranych z wyżej wymienionych otworów wykonane zostaną badania określające stopień plastyczności, gęstość objętościową, wilgotność naturalną, kąt tarcia wewnętrznego i spójność Zakres obserwacji i badań terenowych. Dozór nad robotami terenowymi sprawować będzie pracownik posiadający kwalifikacje wymagane przepisami. W ramach badań i obserwacji terenowych, na podstawie normy PN-B-04452:1974 projektuje się wykonanie następujących robót terenowych: a) badanie makroskopowe gruntów, b) pobieranie prób gruntów i wody gruntowej, c) pomiarów głębokości zwierciadła wody w otworach wiertniczych, d) kartowanie geologiczno - inżynierskie obejmujące rozpoznanie szczegółowe granic osuwiska i istotnych elementów morfologicznych (szczeliny, nisze, progi) oraz przejawów wód świadczących o procesach geodynamicznych. Dopuszcza się zwiększenie zakresu badań terenowych w przypadku stwierdzenia nieprzewidzianych, skomplikowanych warunków geologicznych, a w szczególności wystąpienia poniżej dna projektowanego otworu płaszczyzn poślizgu, polegającej głównie na zwiększeniu głębokości wyrobisk. Pozwoli to na odpowiednie zaprojektowanie sposobu zabezpieczenie osuwiska. W przypadku nawiercenia zwierciadła wód gruntowych w otworze badawczym należy przerwać jego wykonywanie w celu przeprowadzenia pomiarów stabilizacji zwierciadła wody. Pomiary te należy prowadzić do momentu aż różnica pomiędzy dwoma ostatnimi pomiarami w odstępie jednej minuty będzie mniejsza niż 1cm Wyszczególnienie niezbędnych prac geodezyjnych. Prace geodezyjne polegać będą na wyznaczeniu w terenie sześciu projektowanych otworów badawczych oraz ich zaniwelowaniu w nawiązaniu do państwowej sieci

11 ProGeo Piotr Prokopczuk 9 geodezyjnej. Punkty wyrobisk badawczych zostaną wytyczone w terenie w nawiązaniu do istniejącej drogi i zabudowy na podstawie mapy sytuacyjno wysokościowej w skali 1 : Zakres badań laboratoryjnych. Projektuje się wykonanie następujących badań laboratoryjnych gruntów, które zostaną określone na podstawie normy PN-B-04481:1988: - wilgotności naturalnej 12 badań, - gęstości objętościowej 12 badań, - stopnia plastyczności 12 badań, - spójności 12 badań, - kąta tarcia wewnętrznego 12 badań, Wielkość dopływu wód do wyrobiska. Uzależniona od wydatków sączeń. 6. Określenie rodzaju próbek geologicznych podlegających przechowywaniu i przekazaniu właściwemu organowi administracji geologicznej. Zgodnie z 4 ust.2 Rozporządzenia Ministra Środowiska z dnia 15 grudnia 2011 r. (Dz.U. Nr 282, poz.1657) w sprawie gromadzenia i udostępniania informacji geologicznej - próbki pobrane z otworów badawczych są próbkami czasowego przechowywania i ich likwidacja nastąpi po zatwierdzeniu dokumentacji powstałej w wyniku robót geologicznych określonych w niniejszym projekcie. 7. Harmonogram projektowanych robót geologicznych. Projektowane roboty geologiczne zostaną rozpoczęte po uprawomocnieniu się decyzji zatwierdzającej niniejszy projekt oraz 14 dni od daty zgłoszenia w Urzędzie Miasta Przeworska i Starostwie Powiatowym w Przeworsku. Przypuszczalny termin rozpoczęcia robót geologicznych r. Roboty geologiczne w terenie będą trwać będą ok. 14 dni. Po ich wykonaniu prowadzone będą badania laboratoryjne pobranych próbek gruntów. Prace dokumentacyjne zostaną wykonane w okresie do jednego miesiąca od zakończenia robót geologicznych tj. ok r. W związku z możliwością wystąpienia nieprzewidzianych okoliczności mogących przedłużyć wykonywanie robót geologicznych objętym niniejszym projektem, proponuje się zatwierdzenie projektu na okres co najmniej 6 miesięcy.

12 ProGeo Piotr Prokopczuk 10 Dokumentacja wynikowa zostanie wykonana w 4 egzemplarzach oraz w postaci 4 egz. dokumentu elektronicznego i przedstawiona do zatwierdzenia przez organ administracji geologicznej. 8. Wpływ projektowanych robót geologicznych na obszary chronione. Na omawianym terenie projektuje się wykonanie sześciu otworów badawczych do głębokości 5,0 15,0 m ppt, które po wykonaniu opisu oraz pobraniu prób zostaną zasypane z jego ubijaniem co cm. W czasie wykonywania otworów jak i po ich zakończeniu oraz pobraniu prób gruntów badań, do środowiska gruntowo wodnego nie będą wprowadzane żadne substancje mogące wpłynąć na pogorszenie stanu tego środowiska. W związku z tym prowadzone roboty geologiczne nie będą miały negatywnego wpływu na środowisko. 9. Przedsięwzięcia niezbędne dla zapewnienia bezpieczeństwa powszechnego, bezpieczeństwa pracy i ochrony środowiska. W czasie wykonywania wiercenia teren w zasięgu oddziaływania urządzenia wiertniczego będzie ogrodzony i zabezpieczony przed wejściem osób nie związanych z wykonywanymi pracami. Obsługa wierceń będzie realizowana zgodnie z obowiązującymi w wiertnictwie przepisami bezpieczeństwa i higieny pracy. 10. Opracowanie dokumentacji geologiczno - inżynierskiej. Po wykonaniu robót i badań objętych niniejszym projektem zostanie wykonana dokumentacja geologiczno - inżynierska. Dokumentacja geologiczno - inżynierska zostanie opracowana zgodnie z wymaganiami 19 i 23 Rozporządzenia Ministra Środowiska z dnia r. w sprawie dokumentacji hydrogeologicznej i dokumentacji geologiczno inżynierskiej (Dz. U. z dnia r., poz.596). Dokumentacja geologiczno - inżynierska zawierać będzie m.in: Tekst w którym podane zostaną: charakterystyka techniczna projektowanego obiektu, ogólna charakterystyka dokumentowanego terenu, opis przebiegu wykonywanych robót i badań,

13 ProGeo Piotr Prokopczuk 11 charakterystyka geologiczna, hydrogeologiczna i geologiczno-inżynierska z określeniem parametrów geotechnicznych gruntów obliczonych metodą A,B,C, przedstawienie występujących zjawisk i procesów geodynamicznych oraz powierzchniowych ruchów masowych, dane umożliwiające wybór metody zabezpieczenia osuwiska. Załączniki graficzne: mapa dokumentacyjna z lokalizacją wyrobisk i liniami przekrojów geologicznych, dokumentacja fotograficzna wszystkich uzyskanych rdzeni, mapa geologiczno inżynierska ze szczegółowym okonturowaniem osuwiska i jego elementów jak progi i krawędzie nisz, stopnie aktywności w poszczególnych częściach oraz typów gruntów lub skał występujących w bezpośrednim sąsiedztwie osuwiska, przekroje geologiczno - inżynierskie wraz z przebiegiem płaszczyzn poślizgu, karty wyrobisk badawczych wraz z naniesionymi płaszczyznami poślizgu i kątami ich zapadnia, wyniki badań laboratoryjnych gruntów. 11. Wnioski. 1. W wyniku robót objętych niniejszym projektem zostanie sporządzona wynikowa dokumentacja geologiczno inżynierska. Zawierać ona będzie dane określone Rozporządzeniem Ministra Środowiska z dnia 08 maja 2014 r. w sprawie dokumentacji hydrogeologicznej i geologiczno inżynierskiej, tj. część tekstową i graficzną wraz z opisem wykonanych robót, ich wynikami i oceną. 2. Niniejszy projekt robót geologicznych należy przedłożyć do zatwierdzenia w Starostwie Powiatowym w Przeworsku. Proponuje się zatwierdzenie projektu robót geologicznych na czas 6 miesięcy.

14 ZAŁ. 1 lokalizacja obszaru badań PRZEWORSK OSUWISKO LOKALIZACJA SKALA 1 :

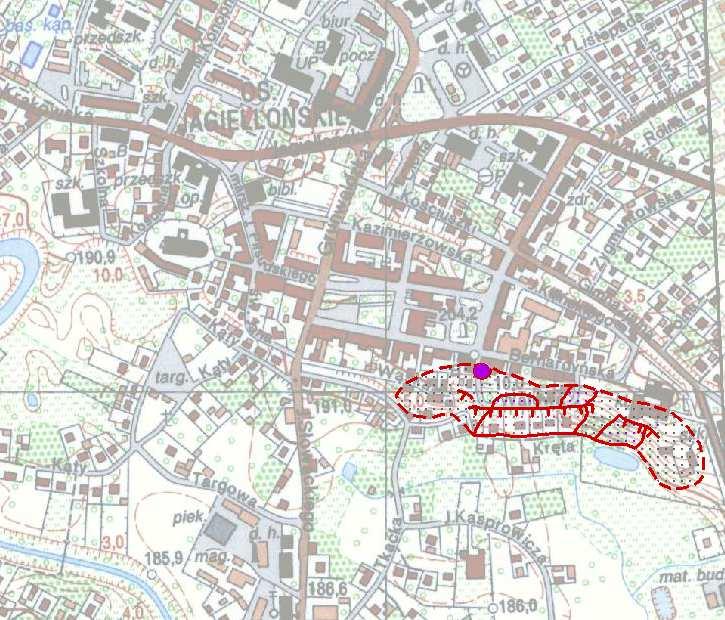

15 ZAŁ. 2 obszar badań PRZEWORSK - OSUWISKO LOKALIZACJA SKALA 1 : 5 000

16 Zał. 3 O-1 (15,0) O-3 (15,0) O-2 (5,0) O-5 (15,0) O-4 (5,0) 3309 (15,0) O-6 (5,0) Granica i numer działki Numer i lokalizacja projektowanego otworu wraz z głębokością [ m. ppt] m granica osuwiska pewna granica osuwiska przypuszczalna osuwisko aktywne osuwisko okresowo - aktywne osuwisko nieaktywne skarpa wewnątrzosuwiskowa wtórna PRZEWORSK - OSUWISKO MAPA SYTUACYJNO - WYSOKOŚCIOWA SKALA 1 : 1 000

17 ZAŁ m obszar badań PRZEWORSK - OSUWISKO SZCZEGÓŁOWA MAPA GEOLOGICZNA POLSKI ARKUSZ PRZEWORSK SKALA 1 : Autor i rok opracowania arkusza: A. Wójcik r.

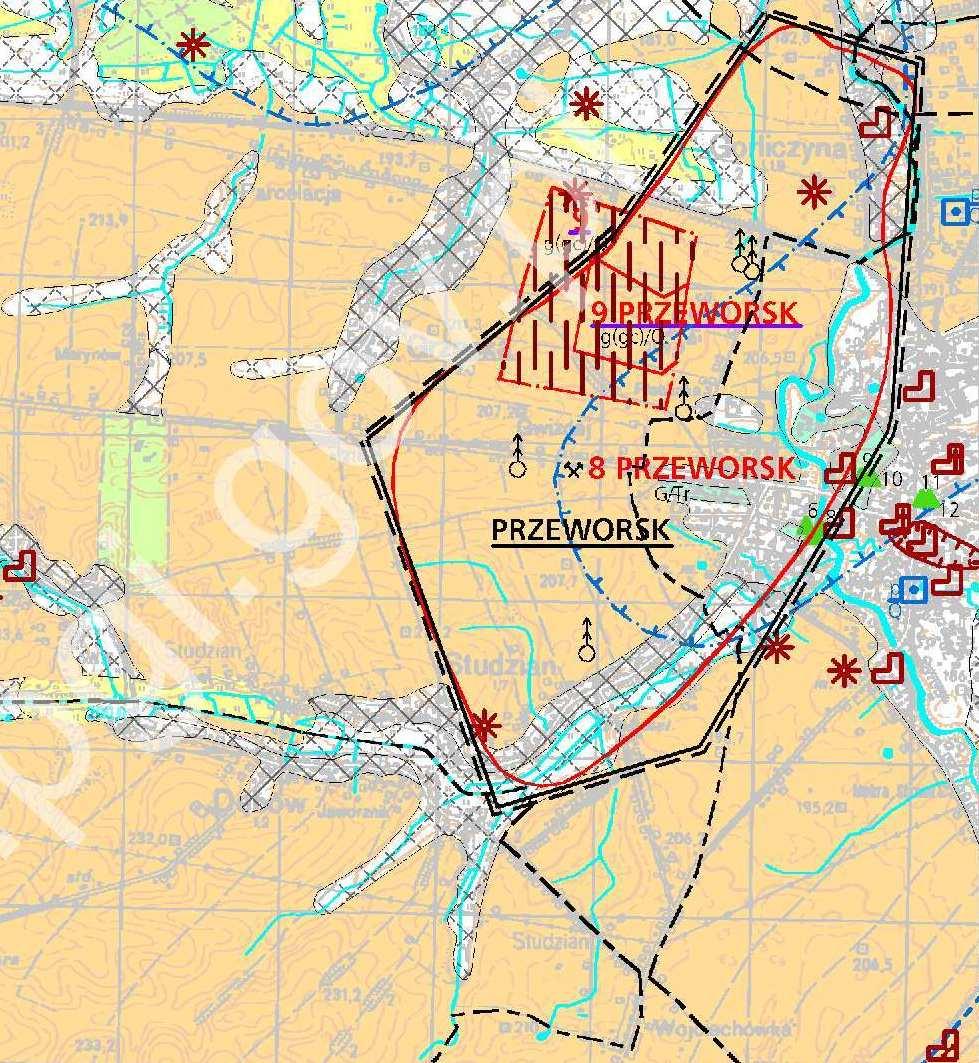

18 ZAŁ. 5 lokalizacja terenu badań PRZEWORSK OSUWISKO MAPA GEOŚRODOWISKOWA ARKUSZ 983 PRZEWORSK SKALA 1 : Autor i rok opracowania arkusza: J. Krupa, I. Krzak r.

19 x pró bka onat uraln ejwil gotno ści pró bka onat uraln ymu ziarn ieniu ZAŁ. 6.1 PROJEKT GEOLOGICZNO-TECHNICZNY OTWORU Nazwa otworu: O-1, O-3, O-5 Inwestor: Urząd Miasta Miejscowość: Przeworsk System wiercenia: rdzeniowany Gmina: m. Przeworsk Arkusz mapy Przeworsk Powiat: przeworski Współrzędne geograf: N=50 o E=22 o Województwo: podkarpackie Rzędna terenu: 198,1 199,5 m n.p.m. CZĘŚĆ GEOLOGICZNA CZĘŚĆ TECHNICZNA Skala 1 : 100 Stratygrafia Głębokość Opis Litologiczny Profil geologiczny Zwierciadło wody w m ppt Schematyczna konstrukcja otworu Narzędzia wiertnicze Lokalizacja miejsca opróbowania Nasyp niebudowlany nn ,0 x Glina pylasta Gπ x Q 9,0 Pył Π Koronka rdzeniowa - 5 5/8 Rdzeniówka podwójna na płuczkę x x , Pył piaszczysty Πp , x x próbka o naturalnej wilgotności próbka o naturalnym uziarnieniu próbka o nienaruszonej strukturze

20 x x pró bka onat uraln ejwil gotno ści pró bka onat uraln ymu ziarn ieniu ZAŁ. 6.2 PROJEKT GEOLOGICZNO-TECHNICZNY OTWORU Nazwa otworu: O-2, O-4, O-6 Inwestor: Urząd Miasta Miejscowość: Przeworsk System wiercenia: rdzeniowany Gmina: m. Przeworsk Arkusz mapy Przeworsk Powiat: przeworski Współrzędne geograf: N=50 o E=22 o Województwo: podkarpackie Rzędna terenu: 186,8 188,5 m n.p.m. CZĘŚĆ GEOLOGICZNA CZĘŚĆ TECHNICZNA Skala 1 : 100 Stratygrafia Głębokość Opis Litologiczny Profil geologiczny Zwierciadło wody w m ppt Schematyczna konstrukcja otworu Narzędzia wiertnicze Lokalizacja miejsca opróbowania Nasyp niebudowlany nn ,0 Glina piaszczysta Gp ,0 Q Piasek drobny Pd Koronka ,0 rdzeniowa - 5 5/ Pył piaszczysty Πp Rdzeniówka podwójna na płuczkę x x x x , x x próbka o naturalnej wilgotności próbka o naturalnym uziarnieniu próbka o nienaruszonej strukturze
