1 WENTYLACJA DLA TWOJEGO DOMU PRO-VENT Producent central wentylacyjnych z odzyskiem ciepła

2 Parametry decydujące o mikroklimacie pomieszczeń temperatura, wilgotność, prędkość powietrza, zawartość substancji szkodliwych, zawartość CO 2 Obszar komfortu dla temperatury powietrza tp i wilgotności względnej powietrza w pomieszczeniu φ

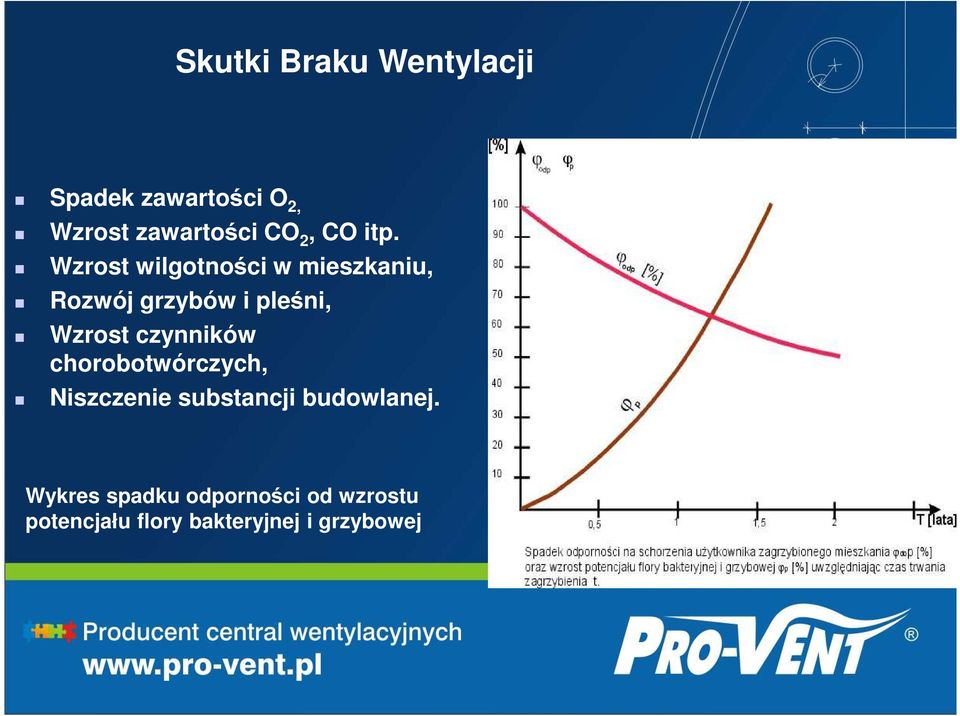

3 Skutki Braku Wentylacji Spadek zawartości O 2, Wzrost zawartości CO 2, CO itp. Wzrost wilgotności w mieszkaniu, Rozwój grzybów i pleśni, Wzrost czynników chorobotwórczych, Niszczenie substancji budowlanej. Wykres spadku odporności od wzrostu potencjału flory bakteryjnej i grzybowej

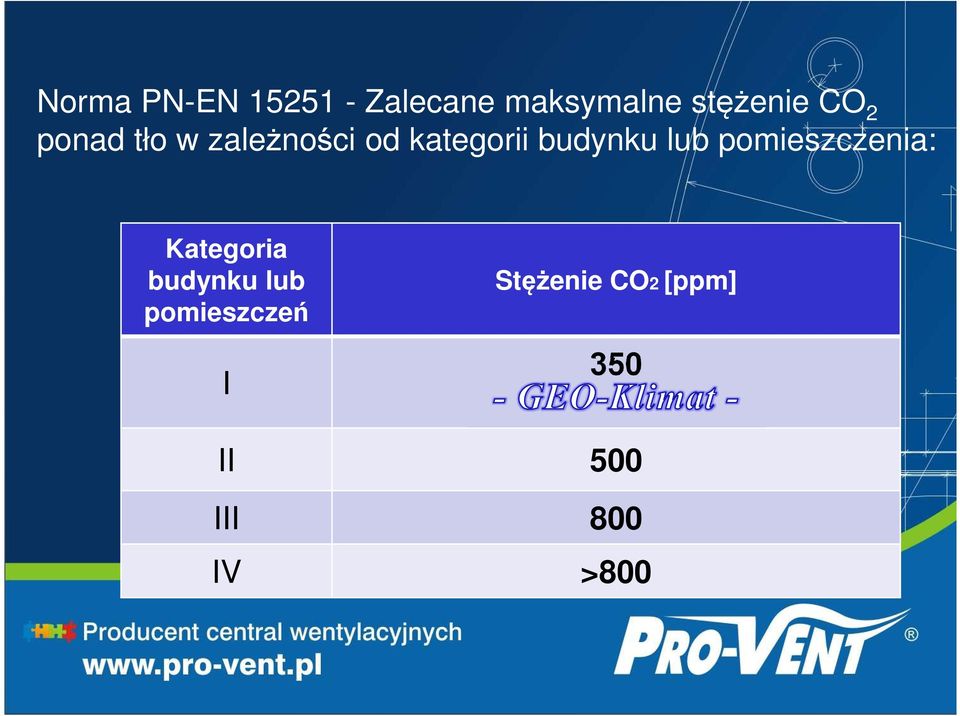

4 Norma PN-EN Zalecane maksymalne stężenie CO 2 ponad tło w zależności od kategorii budynku lub pomieszczenia: Kategoria budynku lub pomieszczeń I Stężenie CO2 [ppm] 350 II 500 III 800 IV >800

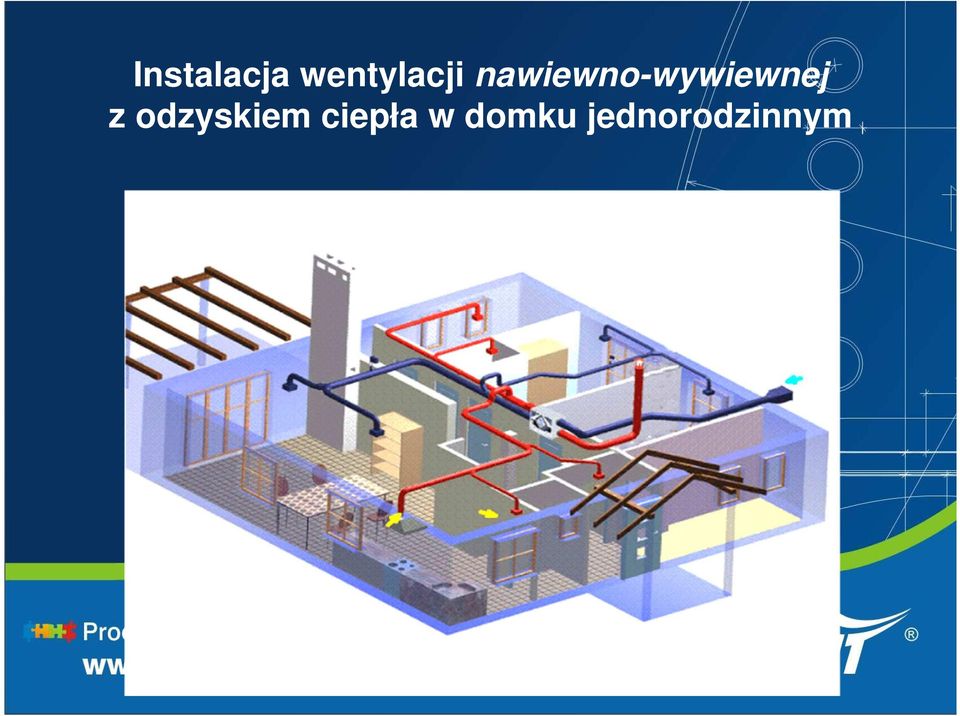

5 Instalacja wentylacji nawiewno-wywiewnej z odzyskiem ciepła w domku jednorodzinnym

6 Ograniczenie kosztów ogrzewania 1. Wentylować w sposób kontrolowany: - Zbilansowanie wentylacji, - Zachowanie szczelności budynku, - Izolowanie systemu wentylacyjnego. 2. Odzyskiwać ciepło z powietrza wywiewanego (podczas wykraplania wilgoci odzyskiwane jest ciepło skraplania wody).

7 Zalety stosowania wentylacji z odzyskiem ciepła Sprawne usuwanie szkodliwych substancji oraz nadmiaru wilgoci, Zapewnienie właściwego składu powietrza, Filtracja powietrza zewnętrznego z alergenów, Zmniejszenie hałasu ulicznego, Znaczne ograniczenie kosztów ogrzewania 30-50%! Zapewnienie prawidłowych warunków pracy urządzeń grzewczych,

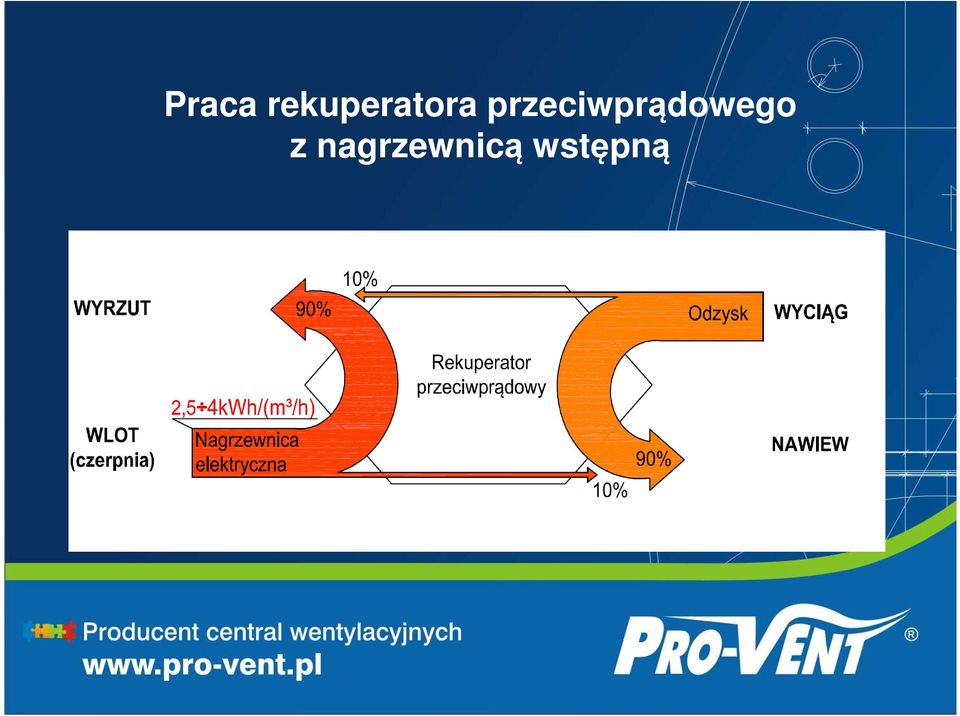

8 Praca rekuperatora przeciwprądowego z nagrzewnicą wstępną

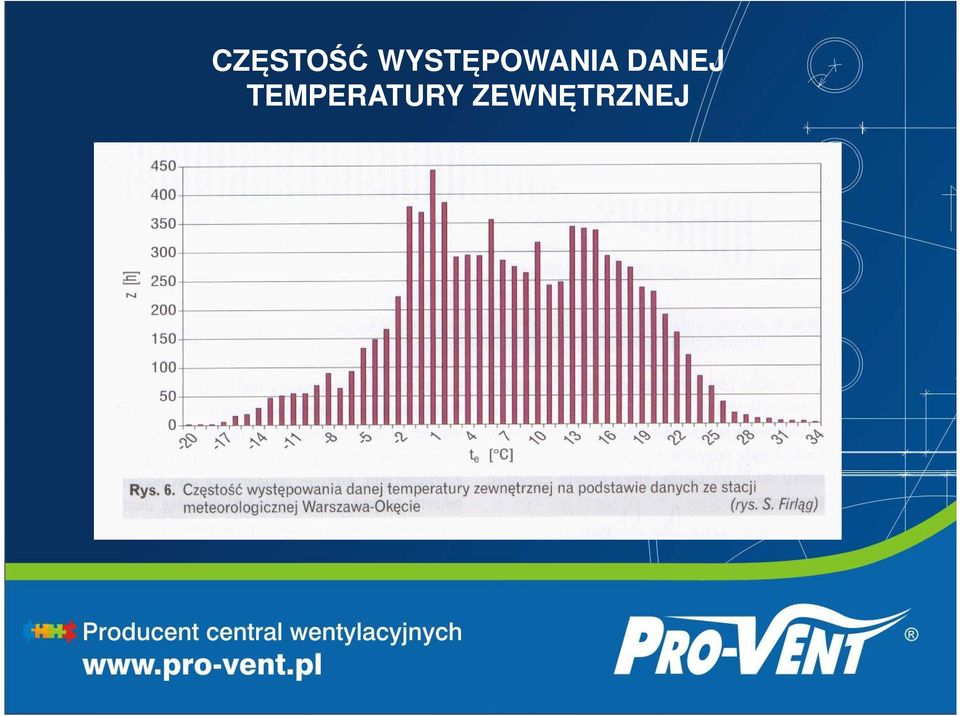

9 CZĘSTOŚĆ WYSTĘPOWANIA DANEJ TEMPERATURY ZEWNĘTRZNEJ

10 STRATY WENTYLACYJNE W FUNKCJI TEMPERATURY ZEWNĘTRZNEJ T*h temperatura

11 W naszych warunkach klimatycznych zużycie energii elektrycznej dla Nagrzewnicy Wstępnej (NW) wynosi: 2,5 4 kwh/(m 3 /h)

12 Powietrzne Gruntowe Wymienniki ciepła Rodzaje GWC: 1. RUROWY 2. ŻWIROWY 3. PŁYTOWY

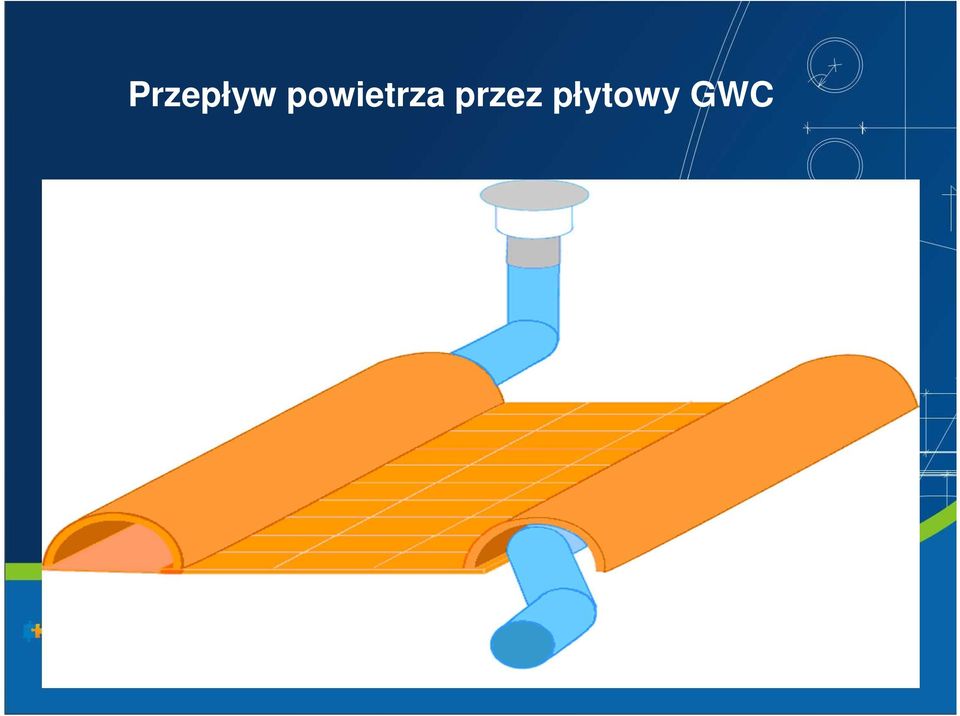

13 Przepływ powietrza przez płytowy GWC

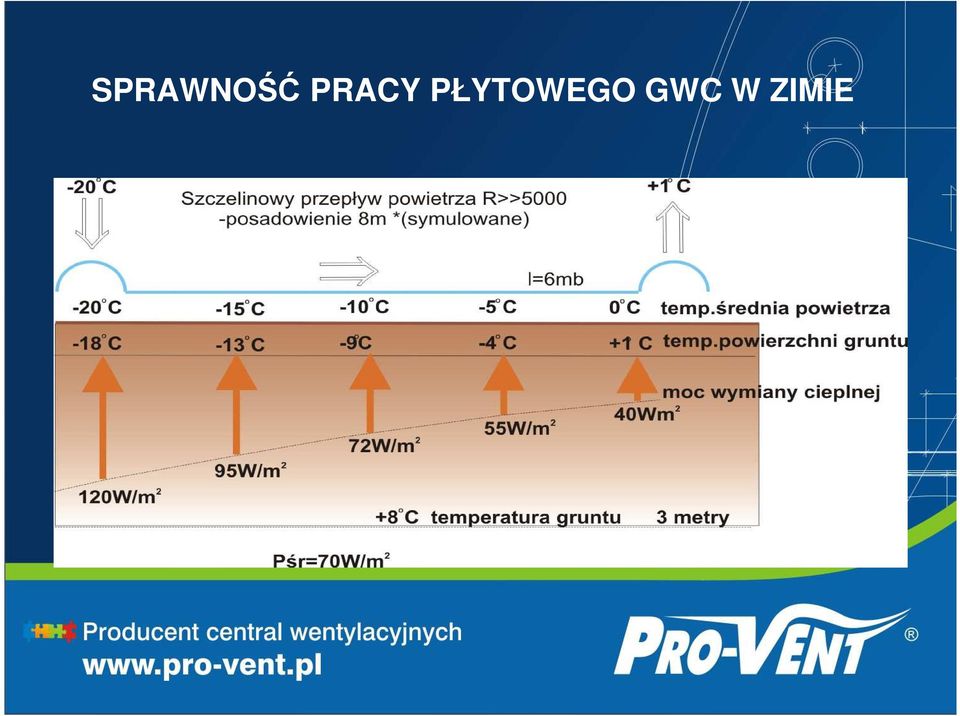

14 SPRAWNOŚĆ PRACY PŁYTOWEGO GWC W ZIMIE

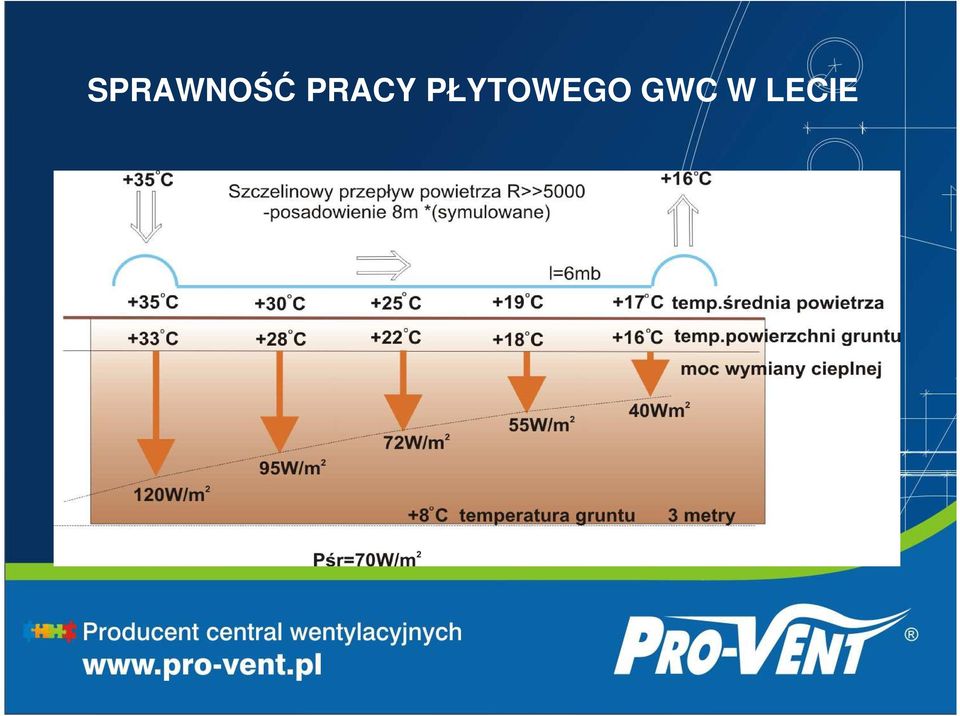

15 SPRAWNOŚĆ PRACY PŁYTOWEGO GWC W LECIE

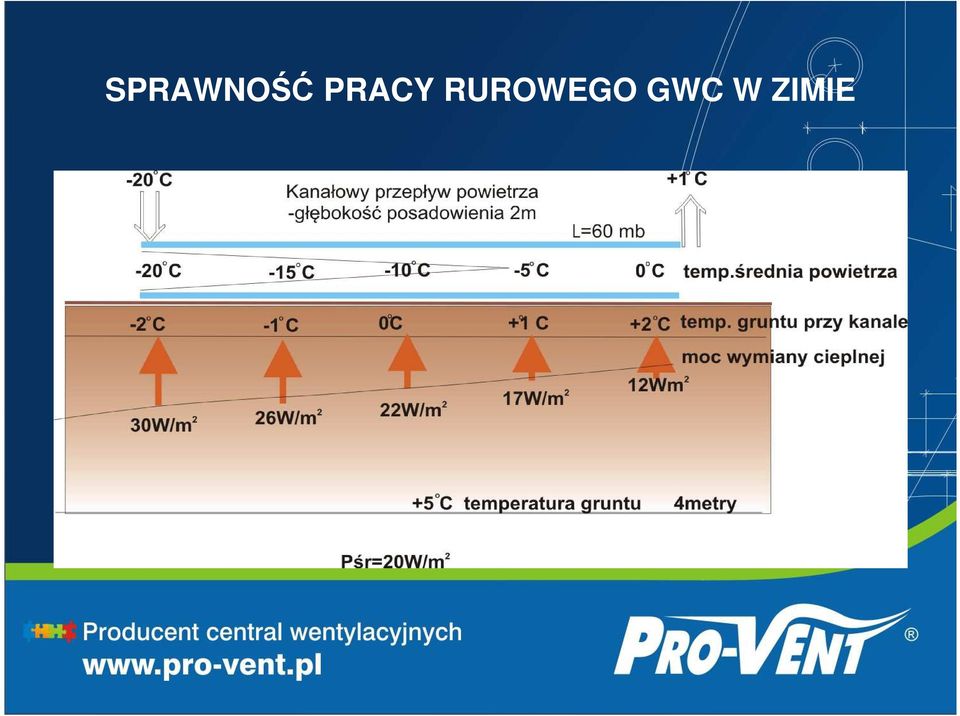

16 SPRAWNOŚĆ PRACY RUROWEGO GWC W ZIMIE

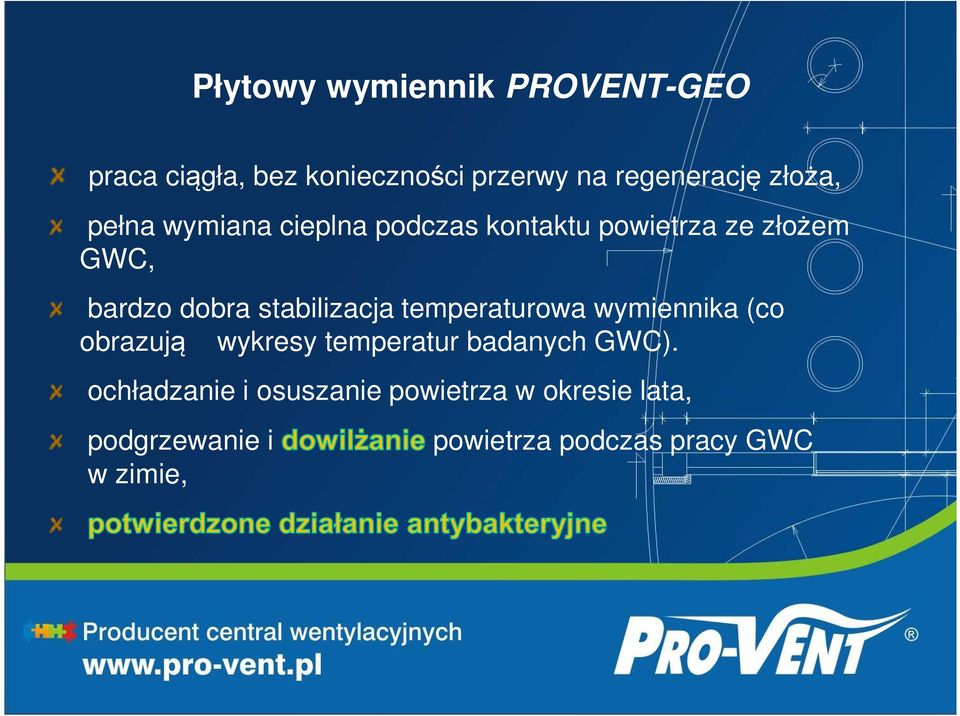

17 Płytowy wymiennik PROVENT-GEO praca ciągła, bez konieczności przerwy na regenerację złoża, pełna wymiana cieplna podczas kontaktu powietrza ze złożem GWC, bardzo dobra stabilizacja temperaturowa wymiennika (co obrazują wykresy temperatur badanych GWC). ochładzanie i osuszanie powietrza w okresie lata, podgrzewanie i w zimie, powietrza podczas pracy GWC

18 PARAMETRY PRACY GWC 1. Parametry powietrza zewnętrznego 2. Parametry powietrza za GWC 3. Parametry powietrza w pomieszczeniu Komfort Strefa duszności Temperatura [ C] Zawartość wilgoci x w [g/kg]

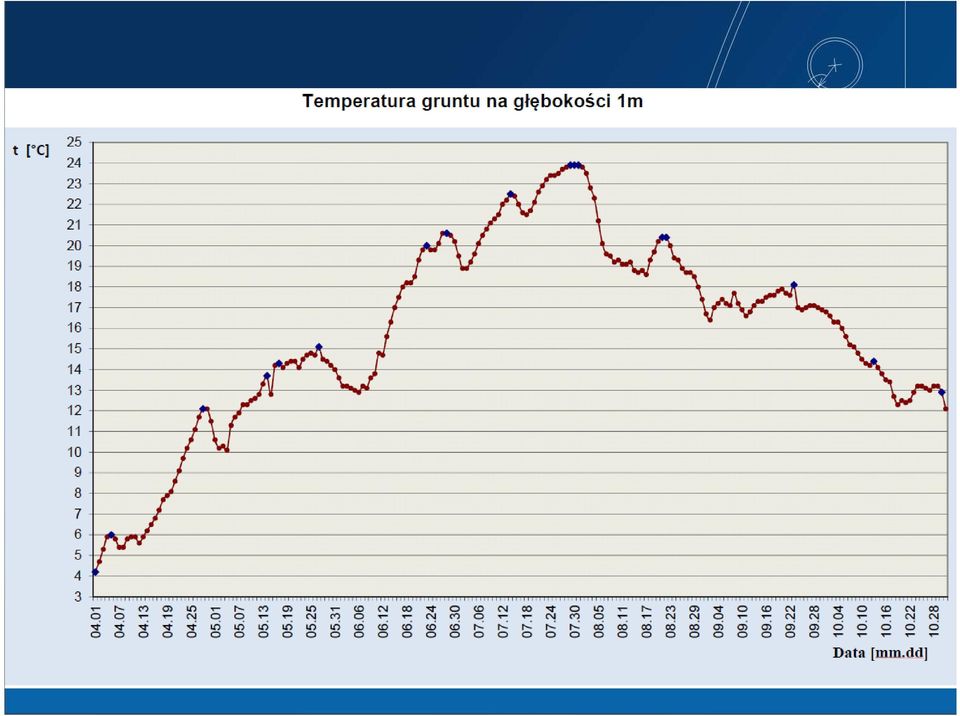

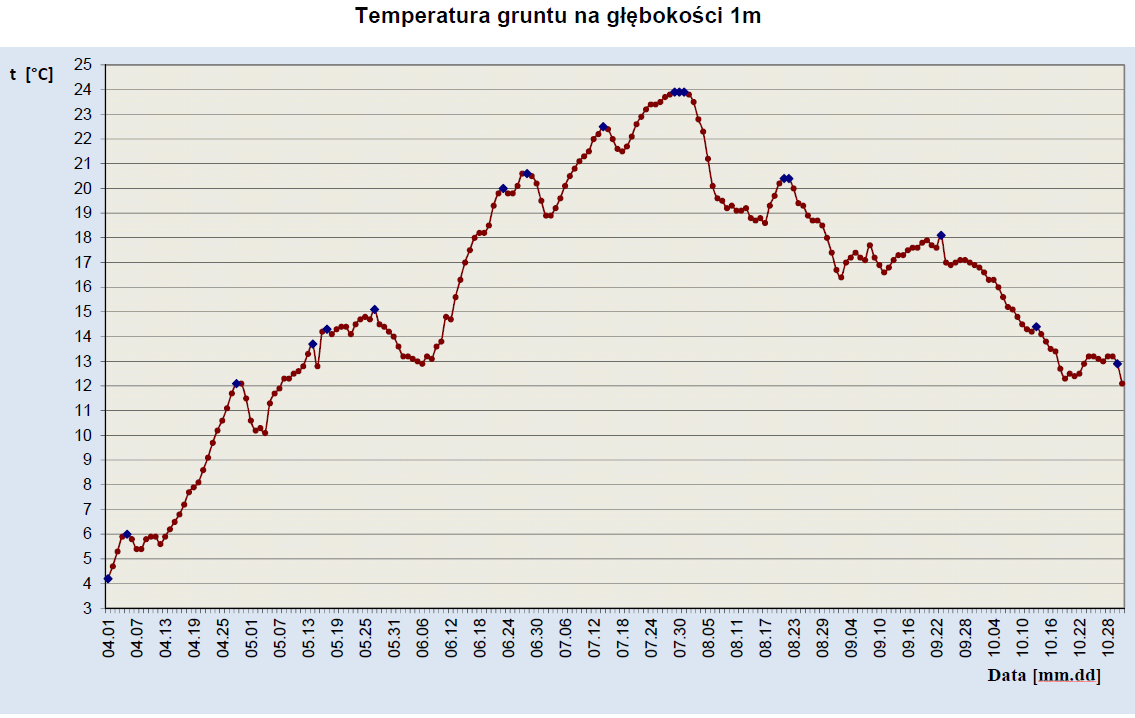

19

20 20

21

22 Porównanie temp. zewnętrznej oraz za GWC PROVENT GEO rok 2012

23 Nowe wartości graniczne EP: EPH+W [kwh/m² rok] EPC [kwh/m² rok] b. jednorodzinne b. użyteczności publicznej b. produkcyjne

24 Wentylacja I kategoria PN-EN V 5m³/(h m²) Układ EPH+W [kwh/m² rok] *tylko wentylacja EPC [kwh/m² rok] Standard η=50% odzysku ciepła 90! ,2 *bez energii pomocniczej Wniosek: Musi nastąpić radykalne obniżenie jakości powietrza wewnętrznego!

25 Sposoby obniżenia wartości EP H+W : EP W en. pom. + EP H en. pom. - Ograniczenie wentylacji NIE!

26 Czas na GEO-KLIMAT Wskaźnik EP [kwh/(m 2 rok)] * STANDARD -wentylacja z odzyskiem ciepła η =50% Jakość Komfortu

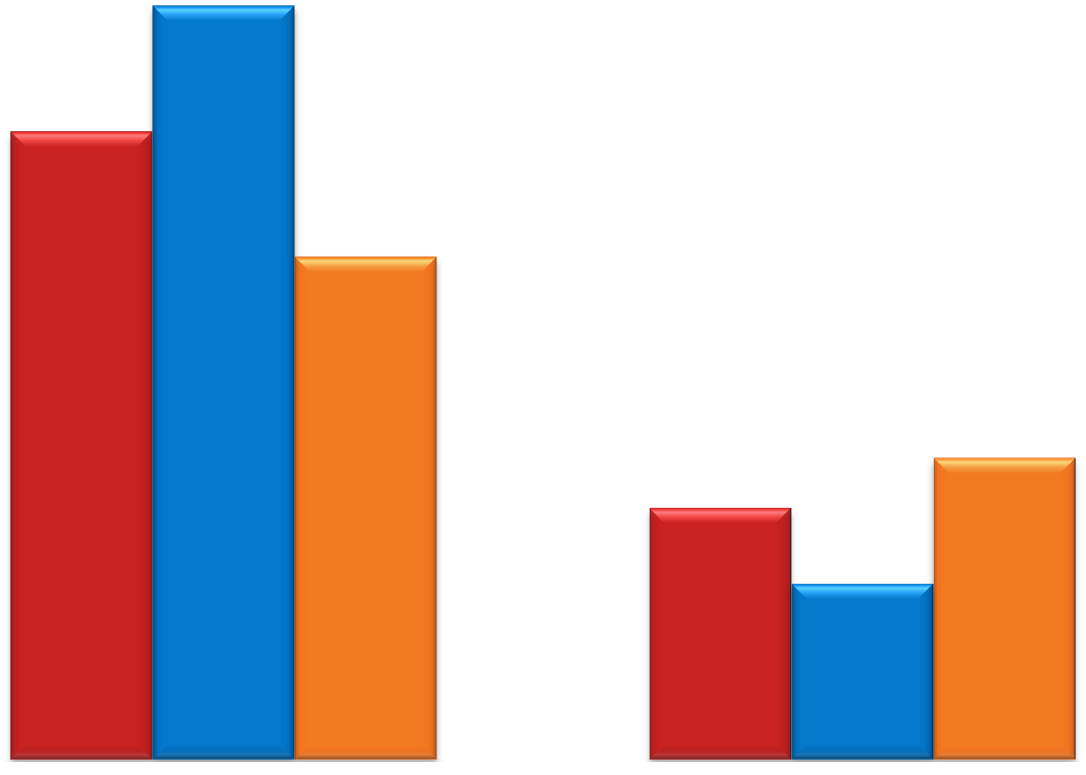

27 Udział wentylacji w zapotrzebowaniu na ciepło współczesnego budownictwa Układ GEO-KLIMAT znaczna redukcja zapotrzebowania na ciepło budynku KOSZTY PRZEGRODY WENTYLACJA ENERGIA POMOCNICZA UKŁAD STANDARDOWY UKŁAD GEO-KLIMAT

28 CELE GEO-KLIMAT A. Zapewnienie najwyższych zdrowotnych parametrów komfortu w ciągu całego roku Zgodnie z I kategorią jakości powietrza wg. PN-EN 15251: - duże strumienie powietrza wentylacyjnego, - ogrzewanie i nawilżanie, - chłodzenie i osuszanie latem.

29 CELE GEO-KLIMAT B. Minimalne oddziaływanie na środowisko NIE EKSPLOATUJE ŚRODOWISKA

30 CELE GEO-KLIMAT C. Redukcja liczby urządzeń do kształtowania mikroklimatu w budynku JEDNO URZĄDZENIE REALIZUJE WSZYSTKIE FUNKCJE: - wentylacja, - ogrzewanie, - nawilżanie, - chłodzenie, - osuszanie.

31 CELE GEO-KLIMAT D. Im więcej wentylujesz tym taniej i skuteczniej grzejesz WIĘCEJ ŚWIEŻEGO POWIETRZA WYŻSZA SPRAWNOŚĆ ENERGETYCZNA UKŁADU NIŻSZE KOSZTY

32 Zasada działania GEO-KLIMAT i realizowane funkcje

33 Zasada działania GEO-KLIMAT i realizowane funkcje

34 Zasada działania GEO-KLIMAT i realizowane funkcje

35 KOMFORT A ENERGOOSZCZĘDNOŚĆ Koszty ogrzewania 0 0 0,5 1 Krotność wymian

36 Elementy składowe GEO-KLIMAT Płytowy GWC PROVENT GEO

37 Elementy składowe GEO-KLIMAT Centrale z PC (GEO-VENT lub MULTIVENT):

38 Realizacje GEO-KLIMAT w obiektach komercyjnych Zakład Produkcyjny

39 Hala Magazynowa

40 Budynek produkcyjno-biurowy Pro-Vent

41 układ GEO-KLIMAT pasaż handlowy w Koninie

42 Hale sportowe w Mirsku i Marcinowicach

43 układ GEO-KLIMAT Sala Sportowa w Żywocicach

44 układ GEO-KLIMAT Sala Sportowa w Dobrej (powiat Turek)

45 GWC pod posadzką Sali Sportowej w Strzegowie

46 Ultraenergooszczędna wentylacja w układzie GEO-SYSTEM i GEO-System MAX Schemat układu wentylacyjnego Starostwo Powiatowe w Polkowicach

47 GWC pod powierzchnią parkingu Starostwo Powiatowe w Polkowicach

48 Hala Sportowa w technologii pasywnej w Turku

49 Hala Sportowa w technologii pasywnej w Turku

50 GEO-Klimat przeznaczony dla budownictwa jednorodzinnego Copyright Pro-Vent

51 ELEMENTY SKŁADOWE GEO-Klimat Bezprzeponowy płytowy GWC PROVENT GEO, Centrala grzewczo-klimatyzacyjno-wentylacyjna MISTRAL MAX z powietrzną PC oraz wbudowanym nawilżaczem powietrza, Rozdzielaczowy system kanałów dystrybucji powietrza przeznaczony do montażu w warstwie termoizolacji stropu

52 MISTRAL MAX 400EC

53 GWC POD PŁYTĄ FUNDAMENTOWĄ ORAZ SYSTEM KANAŁÓW DYSTRYBUCJI POWIETRZA W TERMOIZOLACJI STROPU

54

55 Układ GEO-Klimat i wytyczne PN-EN 15251: Kategoria I Charakterystyka Wysokie wymagania zalecane dla pomieszczeń w których przebywają osoby wrażliwe o specjalnych potrzebach II III IV Standardowe wymagania stawiane dla nowobudowanych obiektów oraz podlegających modernizacji Warunki umiarkowane zalecane dla budynków istniejących Warunki nie spełniające wymagań kategorii od I do III, możliwe do przyjęcia jedynie przez pewną część roku

56 SEZON ZIMOWY Dostarczenie taniej energii grzewczej, Wysokoefektywny odzysk ciepła w układzie GWC PROVENT GEO we współpracy z centralą MISTRAL MAX do 95%, Nawilżanie powietrza wentylacyjnego w GWC oraz za pośrednictwem dodatkowego nawilżacza wbudowanego w centrali MISTRAL MAX.

57 SEZON LETNI Chłodzenie i osuszanie powietrza w GWC i centrali MISTRAL MAX, Ponad 80% chłodu na pokrycie zapotrzebowania obiektu dostarcza GWC PROVENT GEO, Układ GEO-Klimat wykorzystuje akumulacyjność obiektu do utrzymania odpowiedniego komfortu klimatycznego, poprzez subtelne całodobowe dostarczanie chłodu.

58 Pokrycie zapotrzebowania na chłód GEO-Klimat

59 Radykalne ograniczenie strat wentylacyjnych do 95%, Dostarczenie taniej energii grzewczej, Minimalne koszty nawilżania powietrza w zimie, Optymalna klimatyzacja, GEO-Klimat Bardzo wysoki współczynnik efektywności pracy dla kompletnej instalacji wentylacyjnej SFP<0,26 W/(m³/h). Bardzo niskie straty ciśnienia układu dystrybucji powietrza GEO-Klimat.

60 Charakterystyka wilgotności powietrza w budynku przy wykorzystaniu poszczególnych rozwiązań Wilgotność wewnątrz [%] * STANDARD - wentylacja z odzyskiem ciepła η =85% temp. zewnętrzna 0 C temp. zewnętrzna -10 C 0 0 0,5 1 Krotność wymian

61 Porównanie zużycia energii pomocniczej Układ wentylacja + grzewcza = Σ Standardowy mechaniczna zużycie energii wentylatory pompy+sterowanie pomocniczej 700kWh kWh = kWh GEO-Klimat wentylatory zużycie energii pomocniczej 300kWh + 0 = 300kWh

62 Koszty eksploatacji prezentowanych rozwiązań * koszt energii pomocniczej obejmuje energię elektryczną zużywaną przez pompy obiegowe, dodatkowe sterowanie, rozmrażanie wymiennika w centrali. Roczne koszty eksploatacji w funkcji ogrzewania i wentylacji KOSZT [PLN] Koszt nawilżania powietrza Koszt energii wentylatorów Koszt energii z dodatkowego źródła (ogrzewanie elektryczne) Koszt energii pomocniczej (*) Koszt wytworzenia energii grzewczej 0 Wentylacja grawitacyjna w połaczeniu z kotłownią olejową Układ GEO-KLIMAT Wentylacja mechaniczna (wymiennik przeciwprądowy) oraz gruntowa pompa ciepła

63 Zestawienie kosztów inwestycyjnych oraz eksploatacyjnych porównywanych rozwiązań Łączne koszty inwestycji i eksploatacji po 5-ciu latach użytkowania KOSZT [PLN] cio letnie koszty eksploatacji Koszty inwestycyjne Wentylacja grawitacyjna w połaczeniu z kotłownią olejową i "klimatyzatorami" Układ GEO-KLIMAT Wentylacja mechaniczna (wymiennik przeciwprądowy) oraz gruntowa pompa ciepła

64 Porównanie układów Standard i GEO-Klimat na tle jakości mikroklimatu KOSZTY WSKAŹNIK KOMFORTU UKŁAD STANDARDOWY UKŁAD GEO-KLIMAT

65

66 WENTYLACJA DLA TWOJEGO DOMU PRO-VENT Producent innowacyjnych rozwiązań w systemach wentylacji DZIĘKUJĘ ZA UWAGĘ
