2 Aparatura kontrolno pomiarowa multibio Analizator parametrów środowiskowych multibio do pomieszczeń normobarycznych zbudowany jest, jako 6 kanałowy układ pomiarowy mierzący, takie parametry środowiskowe, jak: Ciśnienie atmosferyczne Temperatura Wilgotność Stężenie tlenu Stężenie dwutlenku węgla Stężenie wodoru Parametry dotyczące stężeń gazów mierzone są, jako: Parametry fizyczne, czyli objętościowe udziały składników w powietrzu. Parametry biologiczne (stężenia: tlenu, dwutlenku węgla, wodoru), czyli wartości stężeń, jakie są odczuwalne dla organizmu ludzkiego. Stopień odczuwalności danego czynnika jest funkcją ciśnienia atmosferycznego, w jakim przebywa człowiek. Jako warunki brzegowe przyjęto ciśnienie odniesienia na poziomie 1013 hpa, co odpowiada według definicji fizycznej warunkom normalnym. Wartość odczuwalna danego czynnika liczona jest, jako: (wartość stężenia tego czynnika w powietrzu) x (współczynnik przyrostu ciśnienia względem ciśnienia normalnego).

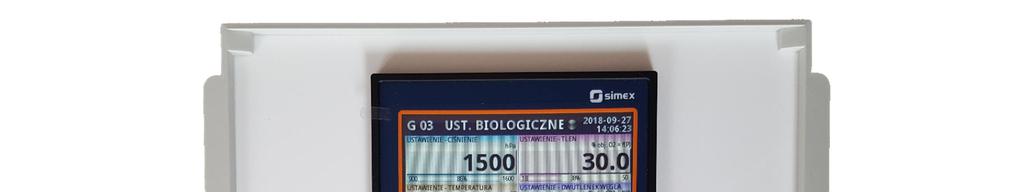

3 Analizator wyposażony jest w dotykowy ekran ciekłokrystaliczny, na którym parametry i ustawienia wyświetlane są w grupach: Grupa 01 parametry fizyczne Grupa 02 parametry biologiczne odczuwalne Grupa 03 ustawienia parametrów biologicznych Grupa 04 stan wyjść sterujących (przekaźnikowych) Grupa 05 serwis (informacje przydatne wyłącznie dla obsługi technicznej zawierające odczyty ze wszystkich przetworników bez kompensacji ciśnieniowej*. Nie należy tymi parametrami w jakikolwiek sposób sugerować się w trakcie procesu regulacyjnego, mają one jedynie charakter danych diagnostycznych dla serwisu. * Przetworniki pomiaru stężeń gazów posiadają zaimplementowany algorytm kompensacji ciśnieniowej. Jest to niezbędne ze względu na to że przetworniki gazów przystosowane są do pracy w warunkach zbliżonych do ciśnienia normalnego (1013 hpa ± 50 hpa). Praca poza zakresem ciśnienia zbliżonego do warunków normalnych skutkuje błędami na poziomie nawet kilkuset procent (im większa różnica ciśnienia rzeczywistego od warunków normalnych tym większy błąd) co jest szczególnie widoczne na przykładzie pomiaru CO 2. Zastosowanie kompensacji ciśnieniowej umożliwia pomiar realnych wartości stężeń gazów w pomieszczeniu normobarycznym.

4 Zadaniem analizatora oprócz pomiarów jest regulacja wyżej wymienionymi 6 parametrami środowiskowymi. Jako punkt odniesienia do regulacji przyjęte zostały parametry biologiczne, czyli odczuwalne przez organizm ludzki. Regulacja realizowana jest punktowo poprzez wyjścia przekaźnikowe. Wartości punktów regulacyjnych ustawiane są z poziomu panelu HMI sterownika systemu. Histereza punktów regulacyjnych zadana jest jako parametr stały zgodnie z opisem zawartym w Tabeli nr. 1 Tabela nr. 1 Parametry metrologiczne analizatora parametrów środowiskowych. Rodzaj wielkości przetwarzanej Zakres pomiarowy przetwornika Błąd pomiarowy Użyteczny zakres pomiarowy przetwornika w systemie pomiarowym Zakres edycji ustawień w systemie pomiarowym Ciśnienie hpa 0,3% hpa hpa 10 hpa Temperatura 0 50 o C ±0.3 C 0 50 o C o C 0,5 o C Wilgotność % Rh ±2.5% % Rh 5 95 % Rh 2 % Rh Tlen Dwutlenek węgla Wodór % obj % obj. Zawężony do 0 5 % obj. dla aplikacji multibio 0 4 % obj. Zawężony do 0 1 % obj. dla aplikacji multibio ±5% wartości mierzonej (ale nie mniej niż ±2% zakresu pomiarowego) ±5% wartości mierzonej (ale nie mniej niż ±2% zakresu pomiarowego) ±5% wartości mierzonej (ale nie mniej niż ±2% zakresu pomiarowego) Histereza wartości ustawionej (parametr nieedytowalny, ustawiany na etapie produkcji) % obj % obj. 0,2 % obj. 0 2,5 % obj. 0 2,5 % obj. 0,01 % obj. 0 1 % obj. 0 1 % obj. 0,01 % obj * Producent zastrzega sobie prawo do zmiany parametrów technicznych urządzenia w związku z rozwojem produktu. Cennik Analizator parametrów środowiskowych (Ciśnienie, Temperatura, Wilgotność, Tlen, Dwutlenek węgla, Wodór) do komory norobarycznej Cena jednostkowa: * netto Dla integratorów i producentów komór normobarycznych przewidziany jest program rabatowy.

5 Najczęściej zadawane pytania: Czy firma Biosens dostarcza kompleksowo wyposażone komory normobarczyne? Firma BIosens na chwilę obecną jest dostawcą jedynie aparatury kontrolno-pomiarowej multibio. Nie dostarczamy kompleksowego wyposażenia komory normobarycznej. Jednak stale pracujemy nad poszerzeniem naszego portfolio, aby w przyszłości móc oferować Państwu kompleksowe wyposażenie komory normobarycznej. Co jest dostarczane w ramach systemu MultiBIO? W ramach aparatury kontrolno-pomiarowej multibio otrzymują Państwo: moduł przetworników multibio dokonujący pomiarów: ciśnienia, temperatury, wilgotności, tlenu, dwutlenku węgla, wodoru oraz sterownik multibio, który kompensuje odczyty sensorów na wartości fizyczne i biologiczne oraz wysyła sygnały sterujące komorą normobaryczną do automatyki sterowania obiektem. Jaki jest orientacyjny koszt budowy komory normobarycznej? Orientacyjny koszt budowy kompleksowo wyposażonej komory normobarycznej wynosi około: 1 mln- 1,5 mln zł. netto. Decydując się na budowę komory normobarycznej metodą gospodarską (większość prac wykonywana jest we własnym zakresie) koszty budowy spadają do ok. 0,5-1 mln zł. netto. Co jest niezbędne oprócz systemu MultiBIO do prawidłowego działania komory normobarycznej? Do prawidłowego działania komory normobarycznej oprócz aparatury kontrolnopomiarowej multibio niezbędne są: dmuchawa, koncentrator tlenu, wytwornica wodoru, pochłaniacz dwutlenku węgla, klimatyzator, szafa automatyki sterującej obiektem.
