Różnicowy regulator temperatury *KD-221*

Transkrypt

1 Różnicowy regulator temperatury *KD-221* Instrukcja obsługi (wersja 1401) KENTRONIC Kęty ul. Mickiewicza 38 tel./fax ,

2 SPIS TREŚCI 1. Charakterystyka ogólna 2. Podstawowe funkcje 3. Tryb NASTAWY - ustawianie/przeglądanie parametrów pracy 3.1. Różnicowa temperatura ΔTon i ΔToff 3.2. Czas bieżący i dzień tygodnia 3.3. Opóźnienie zmian stanu wyjścia ( Inercja ) 3.4. Temperatura maksymalna zasobnika 3.5. Funkcja Wakacje 3.6. Zabezpieczenie przed zamarznięciem kolektora ( Anty-Fr ) 3.7. Kalibracja wskazań temperatury 4. Tryb PROGRAM - ustawianie/przeglądanie nastaw programatora czasowego 5. Reset wprowadzanie parametrów domyślnych 6. Panel czołowy symbole 7. Wyświetlacz - symbole 8. Dane techniczne 9. Układ wyprowadzeń 10. Deklaracja zgodności 11. Karta gwarancyjna 1. CHARAKTERYSTYKA OGÓLNA Różnicowy, dwustanowy regulator temperatury: - 2 kanały pomiaru temperatury - 2 kanały wyjściowe parametry wyświetlane na displayu LCD (2 linie po 8 znaków) szeroki zakres pomiaru i regulacji temperatury z rozdzielczością 0,5 o C możliwość kalibracji błędu pomiaru temperatury dla obu czujników wewnętrzny zegar czasu rzeczywistego programator czasowy umożliwiający automatyczne włączanie elektrycznego dogrzewania wody w zasobniku: - 9 kroków programowych - zmiany w cyklu dziennym lub tygodniowym - możliwość wyłączenia funkcji ustawianie opóźnienia (inercji) zmian stanu przekaźnika wyjściowego funkcja Wakacje zapewniająca rozładowanie w nocy ciepłej wody z zasobnika funkcja Anty-Fr zapobiegająca zamarzaniu kolektora możliwość bezpośredniego sterowania urządzenia o mocy do 2000W(230VAC) podtrzymanie pracy zegara w przypadku zaniku napięcia zasilającego praca w szerokim zakresie temperatury otoczenia 2

3 2. PODSTAWOWE FUNKCJE Podstawową funkcją realizowaną przez sterownik KD-221 jest sterowanie pompą obiegu cieczy w systemach solarnych, w funkcji różnicy dwóch temperatur kolektora i zasobnika. Jeśli różnica ta jest większa od wartości zadanej ΔTon, wówczas pompa zostaje włączona. Jeśli obniży się poniżej wartość ΔToff, wtedy pompa zostanie wyłączona. Sterowanie pompy odbywa się poprzez kanał wyjściowy K1. Drugi kanał wyjściowy (K2) odpowiedzialny jest za sterowanie systemem dogrzewania wody w zasobniku. O tym, do jakiej temperatury powinna być dogrzana woda oraz w jakich przedziałach czasowych, decydują nastawy programatora czasowego (funkcja PROGRAM ). W podstawowym trybie wyświetlania na displayu przedstawiana jest aktualna wartość temperatur zmierzonych zewnętrznymi czujnikami oraz stan wyjścia K1 (sterującego pompą cyrkulacyjną). przycisku Przełączanie pomiędzy wyświetlaniem temperatury i bieżącego czasu odbywa się za pomocą (tylko w trybie podstawowym). Symbol error! sygnalizuje błąd pomiaru temperatury. Przyczyną może być brak czujnika temperatury, jego uszkodzenie lub przekroczenie dopuszczalnego zakresu temperatury. 3. TRYB NASTAWY - USTAWIANIE/PRZEGLĄDANIE PARAMETRÓW PRACY W trybie ustawiania/przeglądania parametrów pracy możliwe jest wprowadzenie podstawowych parametrów, niezbędnych do prawidłowego funkcjonowania urządzenia. Aby wejść w tryb ustawiania/przeglądania parametrów należy nacisnąć przycisk i przyciskami wskazać napis NASTAWY, a następnie przyciskiem potwierdzić ten wybór. W następnej kolejności należy przyciskami wybrać żądany parametr. Zaakceptowanie danego wyboru przyciskiem umożliwi zmianę wyświetlanej wartości przyciskami. Pulsowanie wyświetlanej wartości oznacza, że możliwa jest zmiana tej wartości, po użyciu przycisków. Powrót do trybu podstawowego następuje po użyciu przycisku 30 sekund od ostatniego naciśnięcia któregoś z przycisków. lub samoczynnie po czasie 3.1. RÓŻNICOWA TEMPERATURA ΔTon i ΔToff Urządzenie działa na zasadzie cyklicznego porównywania różnicy pomiędzy temperaturami rzeczywistymi kolektora i zasobnika, z wartościami zadanymi, wprowadzonymi przez użytkownika za pomocą parametrów ΔTon i ΔToff. Jeśli temperatura kolektora jest wyższa od temperatury zasobnika o wartość równą lub większą od parametru ΔTon, wówczas wyjście K1 zostanie włączone. Wyłączenie wyjścia K1 nastąpi wówczas, gdy różnica tych temperatur spadnie do wartości równej lub mniejszej od parametru ΔToff. 3

4 W celu ustawienia/skorygowania temperatur zadanych należy: - przyciskami wybrać ΔTon lub ΔToff i potwierdzić - przyciskami ustawić żądaną wartość i zaakceptować lub wyjść używając. Parametr ΔTon przyjmuje zawsze wartość większą niż parametr ΔToff. Zatem, parametr ΔTon można ustawić w zakresie ΔToff+0,5 20, a parametr ΔToff w zakresie 0,5 ΔTon-0, CZAS BIEŻĄCY I DZIEŃ TYGODNIA Urządzenie wyposażone jest w zegar czasu rzeczywistego, który wykorzystywany jest w pracy programatora czasowego. Aby ustawić/skorygować czas bieżący i/lub dzień tygodnia należy: - przyciskami wybrać Czas i potwierdzić - przyciskami ustawić żądaną wartość minut i zaakceptować - przyciskami ustawić żądaną wartość godzin i zaakceptować - przyciskami ustawić dzień tygodnia i zaakceptować lub wyjść używając. Pulsowanie cyfr oznacza, że pozycja ta jest w danej chwili ustawiana/korygowana. Przy każdym wprowadzaniu nowej wartości godzin lub minut następuje zerowanie licznika sekund OPÓŹNIENIE ZMIAN STANU WYJŚĆ ( Inercja ) Pomiar temperatury następuje co ok. 0,4 sekundy. Jednakże, o tym, jak często temperatury rzeczywiste porównywane są z wartościami zadanymi (i w wyniku tej komparacji ustawiane są przekaźniki wyjściowe) decyduje parametr Inercja. W celu ustawienia/skorygowania czasu opóźnienia zmian stanu przekaźników wyjściowych należy przeprowadzić następujące czynności: - przyciskami wybrać Inercja i potwierdzić - przyciskami ustawić żądaną wartość i zaakceptować lub wyjść używając. 4

5 3.4. TEMPERATURA MAKSYMALNA ZASOBNIKA ( Tmax Za ) Pompa cyrkulacyjna pracuje (przy założeniu, że różnica temperatur przekracza założony poziom) do momentu osiągnięcia przez wodę w zasobniku temperatury określonej parametrem Tmax Za. Jest to zabezpieczenie przed poparzeniem i/lub uszkodzeniem całego systemu. Aby ustawić kierunek działania wyjścia danego kanału należy: - przyciskami wybrać Tmax Za i potwierdzić - przyciskami ustawić żądaną wartość i zaakceptować lub wyjść używając FUNKCJA Wakacje Funkcja Wakacje umożliwia rozładowanie zgromadzonej w zasobniku ciepłej wody wówczas, gdy zapotrzebowanie na tą wodę jest znikome (np. w okresie wakacyjnego wyjazdu domowników). Jeśli funkcja ta zostanie aktywowana, wówczas pompa cyrkulacyjna włączana będzie w momentach, gdy temperatura kolektora obniży się do poziomu o 5 o C niższego od temperatury wody w zasobniku (np. w nocy). Włączenie/wyłączenie funkcji należy przeprowadzić w następujący sposób: - przyciskami wybrać Wakacje i potwierdzić - przyciskami ustawić żądany tryb i zaakceptować lub wyjść używając. Rozładowanie zasobnika nie będzie kontynuowane (mimo spełnienia założenia, że temperatura kolektora jest niższa od temperatury zasobnika), gdy temperatura wody w zasobniku spadnie poniżej 40 o C. Symbol OFF sygnalizuje wyłączenie funkcji. Symbol ON funkcja aktywna. Aktywowanie funkcji Wakacje powoduje zablokowanie funkcji dogrzewania wody w zasobniku (zablokowanie programatora czasowego) ZABEZPIECZENIE PRZED ZAMARZNIĘCIEM KOLEKTORA ( Anty-Fr ) Jeśli w układzie zastosowana jest zamarzająca ciecz, wówczas istnieje niebezpieczeństwo rozmrożenia kolektora. Aby temu zapobiec sterownik wyposażono w funkcję Anty-Fr, która uruchamia obieg cieczy w układzie, gdy temperatura kolektora obniży się poniżej zadaną wartość. W celu ustawienia/skorygowania czasu opóźnienia zmian stanu przekaźników wyjściowych należy przeprowadzić następujące czynności: - przyciskami wybrać Anty-Fr i potwierdzić - przyciskami ustawić żądaną opcję i zaakceptować lub wyjść używając. 5

6 Możliwe jest wybranie 3 poziomów temperatury, przy których następuje włączenie cyrkulacji: +2 o C, -2 o C, -8 o C. Symbol OFF sygnalizuje wyłączenie funkcji KALIBRACJA WSKAZAŃ TEMPERATURY Ewentualną rozbieżność pomiędzy rzeczywistą temperaturą, a temperaturą wskazywaną na displayu regulatora, można skorygować, wykorzystując funkcję kalibracji ( Kal. T1 i Kal. T2 ). Jest to parametr, którego wartość powinna być równa różnicy pomiędzy obiema temperaturami. Kalibracji pomiaru temperatury dokonuje się w następujący sposób: - przyciskami wybrać Kal. T1 lub Kal. T2 i potwierdzić - przyciskami ustawić żądaną wartość i zaakceptować lub wyjść używając. Jeśli temperatura rzeczywista jest wyższa od temperatury wyświetlanej, wówczas wartość Kal. Tx powinna przyjąć wartość dodatnią i powinna być równa różnicy tych temperatur. W odwrotnym przypadku (temperatura rzeczywista niższa niż temperatura wyświetlana), parametr Kal. Tx powinien przyjąć wartość ujemną. 4. TRYB PROGRAM - USTAWIANIE/PRZEGLĄDANIE NASTAW PROGRAMATORA CZASOWEGO Programator czasowy posiada 9 kroków programowych, którymi użytkownik może zaprogramować przedziały czasowe, w których następowało będzie dogrzewanie wody w zasobniku do żądanej temperatury. Programowanie zmian może odbywać się w cyklu dziennym lub tygodniowym. Programowanie polega na wykonaniu następujących czynności: - nacisnąć, a następnie przyciskami wybrać PROGRAM i potwierdzić - przyciskami wybrać dowolny krok programowy P1 P9 i potwierdzić - przyciskami ustawić żądaną wartość temperatury i potwierdzić - przyciskami ustawić godzinę, o której ma nastąpić zmiana temperatury i potwierdzić - przyciskami ustawić minuty, o której ma nastąpić zmiana temperatury i potwierdzić - przyciskami ustawić dni tygodnia, w które ma nastąpić zmiana temperatury - potwierdzić przyciskiem, aby przejść do ustawiania kolejnego kroku programowego lub wyjść używając. Jeśli włączona jest funkcja Wakacje, wówczas program dogrzewania nie jest aktywny (kanał K2 nie będzie włączony w zaprogramowanych przedziałach czasowych)! 6

7 Symbol Off (na pozycji dni tygodnia) oznacza, że dany krok programowy jest nieaktywny (wyłączony). Dla zwiększenia przejrzystości, przy programowaniu zaleca się zapełniać kolejne kroki programowe od P1 do P9. 5. RESET WPROWADZANIE PARAMETRÓW DOMYŚLNYCH Funkcja resetu pomaga w prosty i szybki sposób powrócić do domyślnych wartości poszczególnych parametrów pracy, jak również skasować nastawy programatora czasowego (wszystkie kroki programowe zostaną ustawione w pozycji Off ). Wykonanie funkcji resetu powoduje wprowadzenie następujących wartości: - ΔTon => 10.0 o C - ΔToff => 5.0 o C - Inercja => 5s - Tmax Za => 90.0 o C - Wakacje => OFF - Anty_Fr => OFF - Kal. T1 => 0.0 o C - Kal. T2 => 0.0 o C Aby wprowadzić nastawy domyślne należy nacisnąć równocześnie przyciski i trzymać je naciśnięte przez okres 5 sekund. oraz Reset urządzenia nie ma wpływu na bieżący czas oraz dzień tygodnia. 6. PANEL CZOŁOWY SYMBOLE Przyciski Przycisk powrotu do poprzedniej funkcji W trybie podstawowym, naciśnięcie powoduje przejście pomiędzy wyświetlaniem temperatur lub czasu bieżącego Przycisk wyboru (akceptacji) wyświetlanej funkcji W trybie ustawiania programatora czasowego, kolejne naciśnięcia powodują przejście pomiędzy poszczególnymi parametrami kroku programowego Przycisk zwiększania wyświetlanej wartości Przycisk wyboru funkcji Przycisk zmniejszania wyświetlanej wartości Przycisk wyboru funkcji Jeśli wyświetlacz jest wygaszony, wówczas pierwsze naciśnięcie dowolnego przycisku włącza jego podświetlanie. Dopiero wówczas kolejne naciśnięcia przycisków realizują w/wym. funkcje. Naciśnięcie i przytrzymanie przycisku lub powoduje ciągłą/szybką zmianę ustawianej wartości. 7

8 7. WYŚWIETLACZ - SYMBOLE error! Sygnalizacja błędu pomiaru temperatury (uszkodzony czujnik lub przekroczenie dopuszczalnego zakresu temperatur) Symbol kolektora określający temperaturę rzeczywistą zmierzoną czujnikiem Temp1 Symbol zasobnika określający temperaturę rzeczywistą zmierzoną czujnikiem Temp2 (animacja) Sygnalizacja włączenia pompy cyrkulacyjnej WAKACJE ON GRZANIE ELEKTR. Pon Nie P1 P9 PoNi; SoNi; PoSo; PoPi Informacja ukazująca się na displayu co 4s, przez okres ok. 1s - sygnalizuje, że system pracuje w trybie Wakacje. Informacja ukazująca się na displayu co 4s, przez okres ok. 1s - sygnalizująca, że woda w zasobniku podgrzewana jest grzałką do temperatury zaprogramowanej programatorem czasowym. Dni tygodnia (Poniedziałek Niedziela) Numery kroków programatora czasowego Zakresy dni tygodnia dla programatora czasowego (od Poniedziałku do Niedzieli; Sobota i Niedziela; od Poniedziałku do Soboty; od Poniedziałku do Piątku) Jeśli wyświetlacz jest wygaszony, wówczas pierwsze naciśnięcie dowolnego przycisku włącza jego podświetlenie. Po upływie 40s od ostatniego naciśnięcia dowolnego przycisku, podświetlenie zostaje samoczynnie wyłączone. 8. DANE TECHNICZNE Zakres pomiaru temperatury o C Rozdzielczość wskazań temperatury 0,5 o C Zakres nastaw ΔTon ΔToff+0,5 20 (co 0,5 o C) Zakres nastaw ΔToff 0,5 ΔTon-0,5 o C (co 0,5 o C) Zakres regulacji czasu inercji s Zakres kalibracji wskazań temperatury -10, ,0 o C (co 0,5 o C) Zakres regulacji Tmax zasobnika o C Progi włączenia Anty-Fr OFF; +2 o C; -2 o C; 8 o C Zakres program. zmian temp. zasobnika o C (co 1 o C) Ilość kroków programowych 9 Źródło zasilania buforowego zegara kondensator b. dużej pojemności Czas podtrzymania pracy zegara > 14 dni Napięcie zasilania 230V/50Hz Pobór mocy <2W Ilość kanałów wyjściowych 2 Wyjścia kanałów styk zwierny przekaźnika 8

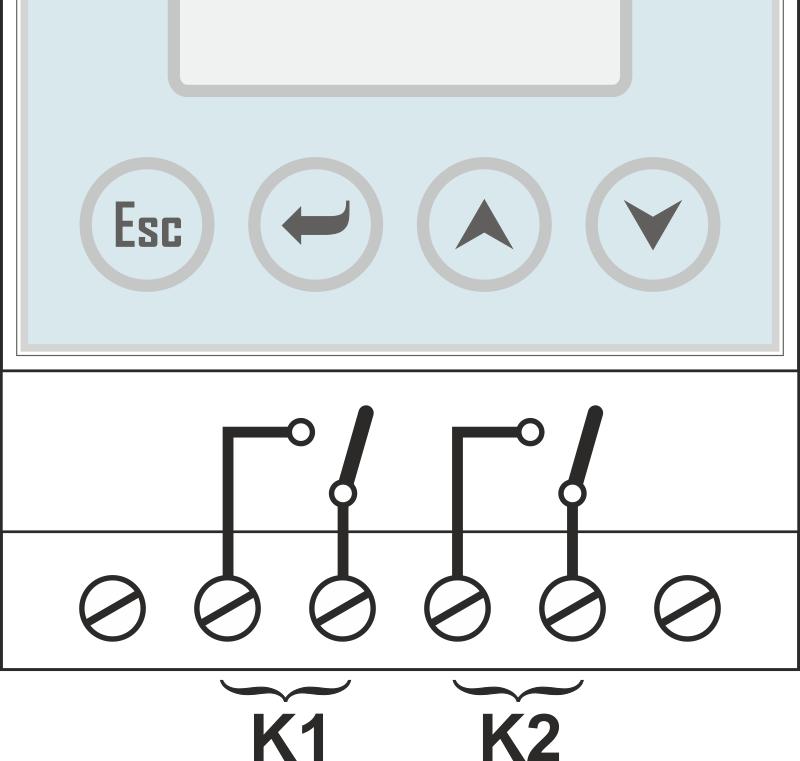

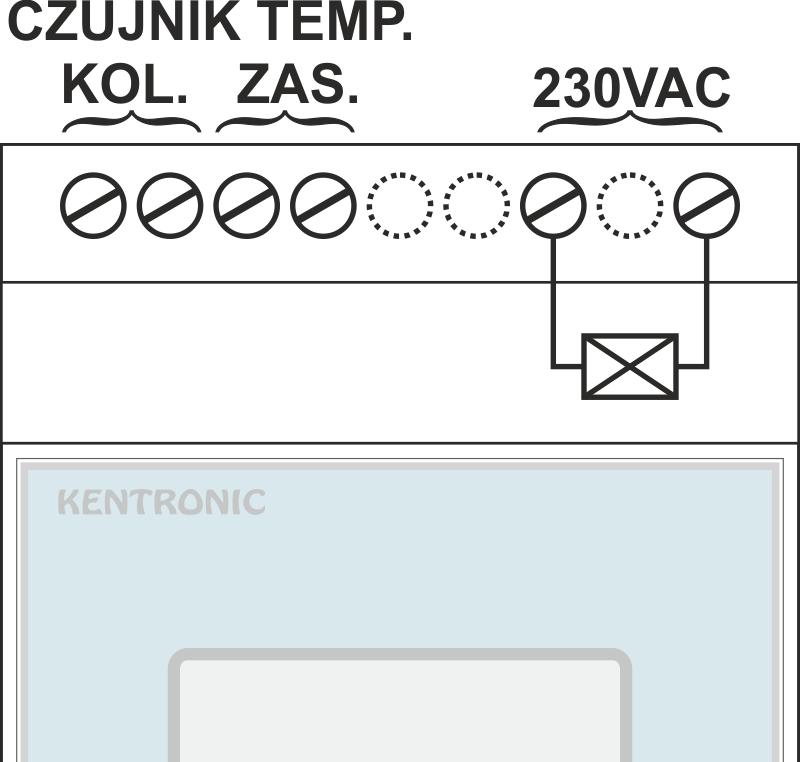

9 Obciążalność wyjść 10A/1A (obc. rezyst./indukc.) Wyprowadzenia listwa zaciskowa, śrubowa Szerokość obudowy 3 moduły (52,5mm) Temperatura pracy o C Temperatura przechowywania o C Display wyświetlacz LCD 8x2 (znaki x linie) Wymiary (S/WG) 52,5 x 90 x 65 Masa(bez czujnika) 0,25kg 9. UKŁAD WYPROWADZEŃ Sterownik KR-221 jest elektronicznym urządzeniem, podlegającym obowiązującym w Unii Europejskiej przepisom o utylizacji zużytego sprzętu elektrycznego i elektronicznego. Zgodnie, z tymi przepisami, zużyty sprzęt nie może być traktowany, jako odpad komunalny i wyrzucany wraz z innymi odpadami, lecz powinien zostać oddany do wyznaczonego punktu, zajmującego się zbiórką zużytego sprzętu! 9

10 10. DEKLARACJA ZGODNOŚCI 12 DEKLARACJA ZDODNOŚCI (CE DECLARATION OF CONFORMITY) Firma: (Company:) KENTRONIC Janusz Matyszkowicz Kęty ul. Mickiewicza 38 deklaruje, że produkt: (declare that the product:) REGULATOR TEMPERATURY KD-221 jest zgodny z wymaganiami dyrektyw Unii Europejskiej: (is in conformity with the requirements of the EEC directives:) 2004/108/WE 2006/95/WE kompatybilność elektromagnetyczna dyrektywa niskonapięciowa (LVD) spełnia wymagania norm zharmonizowanych: (respect requirements the following standards:) PN-EN :2002 Automatyczne regulatory elektryczne do użytku domowego i podobnego. Część 1: Wymagania ogólne PN-EN :2006 Automatyczne regulatory elektryczne do użytku domowego i podobnego. Część 2-9: Wymagania szczegółowe dotyczące regulatorów z czujnikami temperatury Data: (Place, date:) Podpis: (Signatur:) Kęty

11 11. KARTA GWARANCYJNA Nazwa urządzenia Data produkcji Odbiorca Nr rachunku (faktury) Data sprzedaży Regulator temperatury KD-221 Warunki gwarancji. 1. Firma KENTRONIC zwana dalej Gwarantem zapewnia dobrą jakość i sprawne działanie zakupionego sprzętu, eksploatowanego zgodnie z przeznaczeniem i instrukcją obsługi. 2. Gwarancją objęte są usterki urządzeń, spowodowane wadliwymi częściami lub defektami produkcyjnymi, powstałe w okresie 24 miesięcy od daty sprzedaży. 3. W celu wyegzekwowania uprawnień przewidzianych w warunkach gwarancji, klient powinien na koszt własny, dostarczyć urządzenie do miejsca zakupu lub bezpośrednio do Gwaranta oraz przedstawić wypełnioną kartę gwarancyjną i dowód zakupu. 4. Ujawnione wady zostaną usunięte w terminie 14 dni roboczych od daty dostarczenia urządzenia. 5. Klientowi przysługuje prawo wymiany urządzenia na nowe, jeżeli: w okresie gwarancji wystąpi konieczność dokonania trzech napraw, a urządzenie nadal wykazywać będzie wady uniemożliwiające eksploatację zgodną z przeznaczeniem, Gwarant stwierdzi, że usunięcie wady jest niemożliwe, naprawa nie zostanie dokonana w terminie określonym w pkt Gwarancją nie są objęte czynności do wykonania których zobowiązany jest użytkownik (zainstalowanie urządzenia, ustawienie parametrów, konserwacja...) 7. Utrata praw do napraw gwarancyjnych następuje w przypadku: zerwania plomby gwarancyjnej przez osobę nieupoważnioną, nieczytelnych, zmienionych lub usuniętych numerów seryjnych urządzenia 8. Gwarancją nie są objęte uszkodzenia i wady powstałe na skutek: samowolnie dokonywanych przez klienta napraw, przeróbek lub zmian konstrukcyjnych, naturalnego zużycia elementów dla których określono w danych technicznych trwałość lub żywotność (przekaźniki...) niewłaściwej lub niezgodnej z instrukcją obsługi instalacji i eksploatacji (niewłaściwe napięcie zasilające, przekroczone dopuszczalne obciążenie, praca w warunkach dużej wilgotności...) uszkodzeń mechanicznych, powstałych podczas transportu, montażu lub eksploatacji, zdarzeń losowych spowodowanych wyładowaniami elektrycznymi, pożarem, powodzią, skokami napięcia, zwarciami lub upływnościami w instalacji itp. 9. Karta gwarancyjna stanowi jedyną podstawę do realizacji uprawnień gwarancyjnych. W przypadku utraty nowa karta nie będzie wydana. 11
