1 Sterownik kominka *KK-131* Instrukcja obsługi (wersja 1305) KENTRONIC Kęty ul. Mickiewicza 38 tel./fax ,

2 : Sterownik KK-131 przeznaczony jest do współpracy z przepustnicą powietrza typu KAMPP-1! Po przyłączeniu sterownika KK-131 do napięcia sieciowego 230VAC rozpoczyna się proces ładowania buforowego źródła napięcia zasilającego (potrzebnego do przymknięcia przysłony przepustnicy w przypadku zaniku zasilania głównego). Stan ten może trwać ok. 60s i sygnalizowany jest wyświetlaniem symbolu. W tym czasie sterownik nie reaguje na naciśnięcia przycisków i nie wykonuje żadnych czynności. SPIS TREŚCI 1) Charakterystyka ogólna 2) Automatyczna regulacja temperatury kominka 3) Grzanie ciepłej wody użytkowej C.W.U. 4) Pompa obiegu wody C.O. 5) Ręczne sterowanie położeniem przepustnicy 6) Przymykanie przepustnicy przy zaniku napięcia zasilającego 7) Stan czuwania 8) Sygnalizacja akustyczna 9) Panel czołowy symbole 10) Wyświetlacz - symbole 11) Dane techniczne 12) Układ wyprowadzeń 13) Deklaracja zgodności 14) Karta gwarancyjna 1) CHARAKTERYSTYKA OGÓLNA 2 tory pomiaru temperatury - temperatura płaszcza wodnego kominka - temperatura zasobnika C.W.U. 3 kanały wyjściowe - sterowanie serwomechanizmem przepustnicy powietrza - sterowanie pompy obiegu wody C.O. - sterowanie pompy C.W.U. Funkcja przymykania przepustnicy po zaniku napięcia zasilającego Automatyczne i ręczne sterowanie położeniem przepustnicy Sygnalizacja akustyczna przekroczenia dopuszczalnej temperatury kominka Regulacja histerezy włączania pomp Możliwość wyboru priorytetowego grzania obiegu C.W.U. Automatyczne lub ręczne przejście w stan czuwania Możliwość ustawienia położenia przepustnicy w stanie czuwania 2

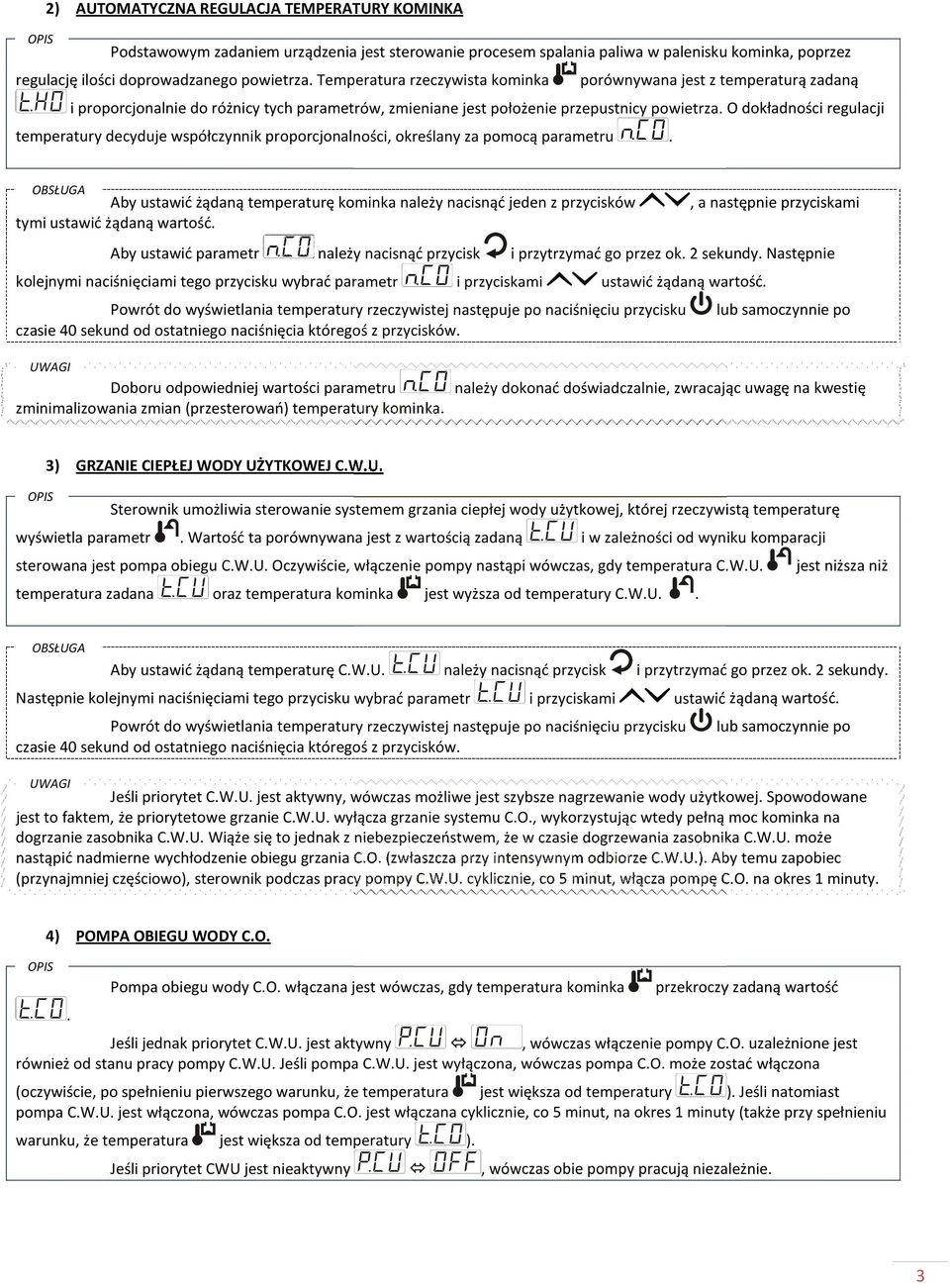

3 2) AUTOMATYCZNA REGULACJA TEMPERATURY KOMINKA Podstawowym zadaniem urządzenia jest sterowanie procesem spalania paliwa w palenisku kominka, poprzez regulację ilości doprowadzanego powietrza. Temperatura rzeczywista kominka porównywana jest z temperaturą zadaną i proporcjonalnie do różnicy tych parametrów, zmieniane jest położenie przepustnicy powietrza. O dokładności regulacji temperatury decyduje współczynnik proporcjonalności, określany za pomocą parametru. Aby ustawić żądaną temperaturę kominka należy nacisnąć jeden z przycisków, a następnie przyciskami tymi ustawić żądaną wartość. Aby ustawić parametr należy nacisnąć przycisk i przytrzymać go przez ok. 2 sekundy. Następnie kolejnymi naciśnięciami tego przycisku wybrać parametr i przyciskami ustawić żądaną wartość. Powrót do wyświetlania temperatury rzeczywistej następuje po naciśnięciu przycisku lub samoczynnie po Doboru odpowiedniej wartości parametru zminimalizowania zmian (przesterowań) temperatury kominka. należy dokonać doświadczalnie, zwracając uwagę na kwestię 3) GRZANIE CIEPŁEJ WODY UŻYTKOWEJ C.W.U. Sterownik umożliwia sterowanie systemem grzania ciepłej wody użytkowej, której rzeczywistą temperaturę wyświetla parametr. Wartość ta porównywana jest z wartością zadaną i w zależności od wyniku komparacji sterowana jest pompa obiegu C.W.U. Oczywiście, włączenie pompy nastąpi wówczas, gdy temperatura C.W.U. jest niższa niż temperatura zadana oraz temperatura kominka jest wyższa od temperatury C.W.U.. Aby ustawić żądaną temperaturę C.W.U. należy nacisnąć przycisk i przytrzymać go przez ok. 2 sekundy. Następnie kolejnymi naciśnięciami tego przycisku wybrać parametr i przyciskami ustawić żądaną wartość. Powrót do wyświetlania temperatury rzeczywistej następuje po naciśnięciu przycisku lub samoczynnie po Jeśli priorytet C.W.U. jest aktywny, wówczas możliwe jest szybsze nagrzewanie wody użytkowej. Spowodowane jest to faktem, że priorytetowe grzanie C.W.U. wyłącza grzanie systemu C.O., wykorzystując wtedy pełną moc kominka na dogrzanie zasobnika C.W.U. Wiąże się to jednak z niebezpieczeństwem, że w czasie dogrzewania zasobnika C.W.U. może nastąpić nadmierne wychłodzenie obiegu grzania C.O. (zwłaszcza przy intensywnym odbiorze C.W.U.). Aby temu zapobiec (przynajmniej częściowo), sterownik podczas pracy pompy C.W.U. cyklicznie, co 5 minut, włącza pompę C.O. na okres 1 minuty. 4) POMPA OBIEGU WODY C.O.. Pompa obiegu wody C.O. włączana jest wówczas, gdy temperatura kominka przekroczy zadaną wartość Jeśli jednak priorytet C.W.U. jest aktywny, wówczas włączenie pompy C.O. uzależnione jest również od stanu pracy pompy C.W.U. Jeśli pompa C.W.U. jest wyłączona, wówczas pompa C.O. może zostać włączona (oczywiście, po spełnieniu pierwszego warunku, że temperatura jest większa od temperatury ). Jeśli natomiast pompa C.W.U. jest włączona, wówczas pompa C.O. jest włączana cyklicznie, co 5 minut, na okres 1 minuty (także przy spełnieniu warunku, że temperatura jest większa od temperatury ). Jeśli priorytet CWU jest nieaktywny, wówczas obie pompy pracują niezależnie. 3

4 Aby ustawić żądaną temperaturę włączenia pomy C.O. należy nacisnąć przycisk i przytrzymać go przez ok. 2 sekundy. Następnie kolejnymi naciśnięciami tego przycisku wybrać parametr i przyciskami ustawić żądaną wartość. Powrót do wyświetlania temperatury rzeczywistej następuje po naciśnięciu przycisku lub samoczynnie po W przypadku wzrostu temperatury w kotle powyżej 90 o C, pompy C.O. i C.W.U. automatycznie włączane są na stałe, spełniając rolę systemu zabezpieczenia przed przegrzaniem kominka. 5) RĘCZNE STEROWANIE POŁOŻENIEM PRZEPUSTNICY Urządzenie umożliwia ręczne sterowanie położeniem przepustnicy powietrza. Włączenie tej funkcji blokuje automatyczny cykl pracy sterownika, nie wpływając jednakże na pracę pomp C.O. i C.W.U. Funkcja ta wykorzystana może być przy rozpalaniu ognia w kominku lub przy pracach związanych z czyszczeniem kominka. W celu włączenia trybu ręcznego sterowania przepustnicą, należy nacisnąć przycisk i przytrzymać go przez ok. 2 sekundy. Na wyświetlaczu pojawi się symbol z aktualnie ustawioną wartością położenia przepustnicy. Do jej zmiany należy użyć przycisków. Wyjście z trybu ręcznego sterowania następuje po ponownym naciśnięciu przycisku. Wartość 00 oznacza całkowite zamknięcie przepustnicy, a wartość 10 maksymalne otwarcie. 6) PRZYMKANIE PRZEPUSTNICY PRZY BRAKU NAPIĘCIA ZASILAJĄCEGO Sterownik wyposażony jest w system przymykania przysłony przespustnicy powietrza w przypadku zaniku napięcia zasilającego, składający się z buforowego źródła zasilania oraz układu elektronicznego wykrywającego brak napięcia sieciowego. Z chwilą wykrycia zaniku napięcia następuje przestawienie przepustnicy do pozycji zmkniętej, a na wyświetlaczu ukazuje się symbol 10 sekund.. Stan ten sygnalizowany jest również przez sygnalizator akustyczny, generujący dźwięk ostrzegawczy przez okres parametrem Po zaniku napięcia przepustnica przymykana jest do pozycji całkowicie zamkniętej (a nie do pozycji ustawionej, jak w przypadku przejścia w stan czuwania). 7) STAN CZUWANIA Przejście sterownika w stan czuwania następuje po naciśnięciu przycisku. Następuje wówczas wyłączenie układu automatycznej regulacji procesu spalania w komorze kominka i przestawienie przepustnicy do pozycji ustawionej parametrem. Przejście w stan czuwania następuje także samoczynnie, gdy przez czas co najmniej 30 minut temperatura kominka utrzymuje się na poziomie niższym od temperatury włączenia pomp C.O. lub C.W.U. Jeśli jednak temperatura w kominku zacznie samoczynnie wzrastać, wówczas sterownik automatycznie wychodzi ze stanu czuwania i powraca do automatycznej regulacji procesu spalania. Aby ustawić żądaną pozycję przepustnicy po przejściu w stan czuwania należy nacisnąć przycisk i przytrzymać go przez ok. 2 sekundy. Następnie kolejnymi naciśnięciami tego przycisku wybrać parametr ustawić żądaną pozycję. Powrót do wyświetlania temperatury rzeczywistej następuje po naciśnięciu przycisku i przyciskami lub samoczynnie po Stan czuwania nie ma wpływu na system automatycznego sterowanie pracą pomp C.O. i C.W.U. 4

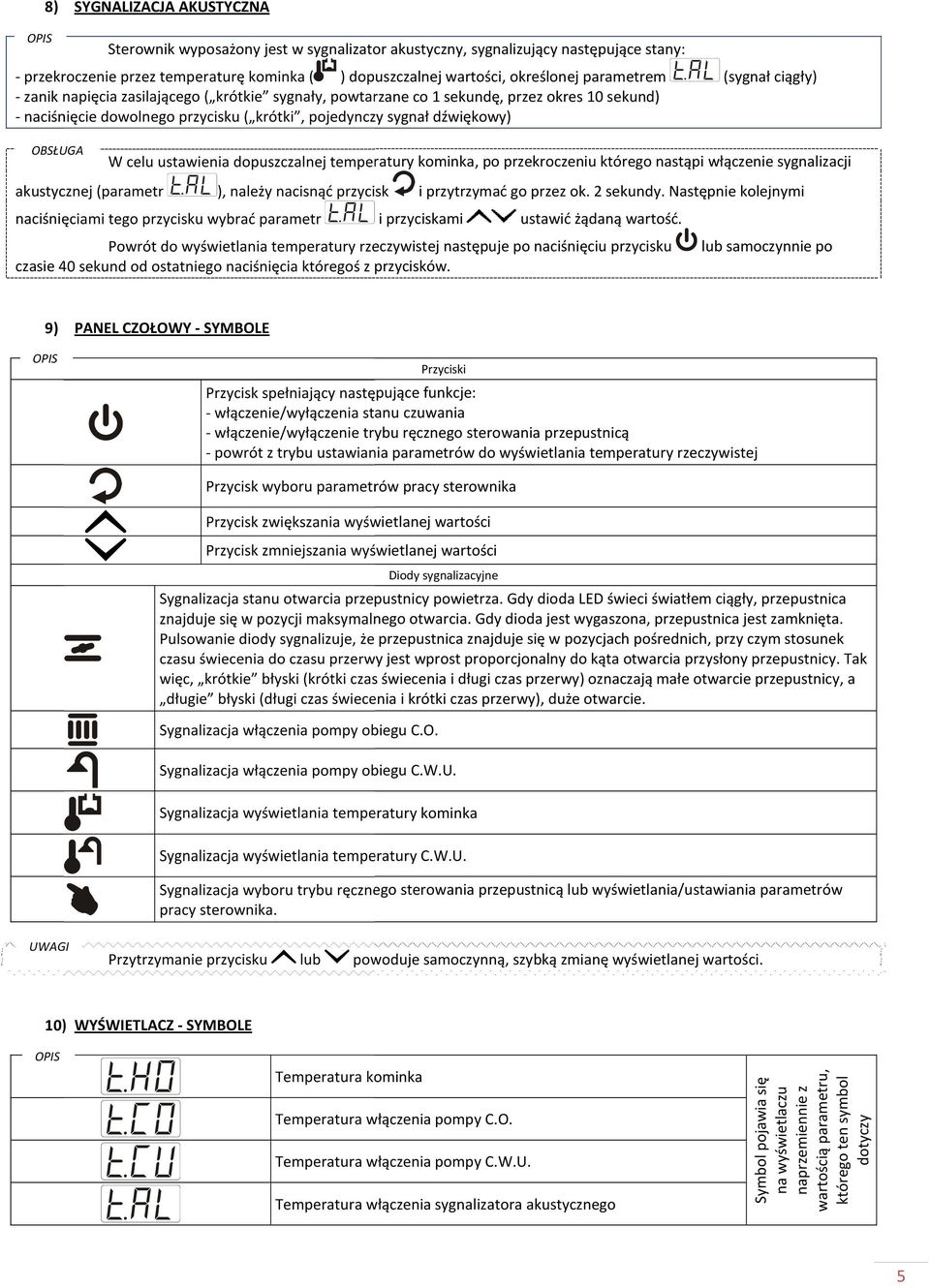

5 8) SYGNALIZACJA AKUSTYCZNA Sterownik wyposażony jest w sygnalizator akustyczny, sygnalizujący następujące stany: - przekroczenie przez temperaturę kominka ( ) dopuszczalnej wartości, określonej parametrem (sygnał ciągły) - zanik napięcia zasilającego ( krótkie sygnały, powtarzane co 1 sekundę, przez okres 10 sekund) - naciśnięcie dowolnego przycisku ( krótki, pojedynczy sygnał dźwiękowy) W celu ustawienia dopuszczalnej temperatury kominka, po przekroczeniu którego nastąpi włączenie sygnalizacji akustycznej (parametr ), należy nacisnąć przycisk i przytrzymać go przez ok. 2 sekundy. Następnie kolejnymi naciśnięciami tego przycisku wybrać parametr i przyciskami ustawić żądaną wartość. Powrót do wyświetlania temperatury rzeczywistej następuje po naciśnięciu przycisku lub samoczynnie po 9) PANEL CZOŁOWY - SYMBOLE Przyciski Przycisk spełniający następujące funkcje: - włączenie/wyłączenia stanu czuwania - włączenie/wyłączenie trybu ręcznego sterowania przepustnicą - powrót z trybu ustawiania parametrów do wyświetlania temperatury rzeczywistej Przycisk wyboru parametrów pracy sterownika Przycisk zwiększania wyświetlanej wartości Przycisk zmniejszania wyświetlanej wartości Diody sygnalizacyjne Sygnalizacja stanu otwarcia przepustnicy powietrza. Gdy dioda LED świeci światłem ciągły, przepustnica znajduje się w pozycji maksymalnego otwarcia. Gdy dioda jest wygaszona, przepustnica jest zamknięta. Pulsowanie diody sygnalizuje, że przepustnica znajduje się w pozycjach pośrednich, przy czym stosunek czasu świecenia do czasu przerwy jest wprost proporcjonalny do kąta otwarcia przysłony przepustnicy. Tak więc, krótkie błyski (krótki czas świecenia i długi czas przerwy) oznaczają małe otwarcie przepustnicy, a długie błyski (długi czas świecenia i krótki czas przerwy), duże otwarcie. Sygnalizacja włączenia pompy obiegu C.O. Sygnalizacja włączenia pompy obiegu C.W.U. Sygnalizacja wyświetlania temperatury kominka Sygnalizacja wyświetlania temperatury C.W.U. Sygnalizacja wyboru trybu ręcznego sterowania przepustnicą lub wyświetlania/ustawiania parametrów pracy sterownika. Przytrzymanie przycisku lub powoduje samoczynną, szybką zmianę wyświetlanej wartości. 10) WYŚWIETLACZ - SYMBOLE Temperatura kominka Temperatura włączenia pompy C.O. Temperatura włączenia pompy C.W.U. Temperatura włączenia sygnalizatora akustycznego Symbol pojawia się na wyświetlaczu naprzemiennie z wartością parametru, którego ten symbol dotyczy 5

6 Histereza włączenia/wyłączenia pompy C.O. Histereza włączenia/wyłączenia pompy C.W.U. Priorytet grzania C.W.U. On = aktywny / OFF = nieaktywny Współczynnik proporcjonalności (wzmocnienie regulatora temperatury) Położenie przepustnicy przy przejściu w stan czuwania Symbol pojawia się na wyświetlaczu naprzemiennie z wartością parametru, którego ten symbol dotyczy Ręczne sterowanie przepustnicą Sygnalizacja błędu pomiaru temperatury (uszkodzony czujnik) Sygnalizacja ładowania źródła zasilania buforowego przy pierwszym uruchomieniu sterownika (po przyłączeniu napięcia zasilającego) Sygnalizacja zaniku napięcia zasilającego Pulsowanie cyfr wyświetlacza sygnalizuje, że wyświetlany jest parametr, którego wartość może zostać zmieniona przyciskami. 11) DANE TECHNICZNE Zakres pomiaru temperatur o C Zakres regulacji temp. zadanej kominka o C Zakres regulacji temp. zadanej C.W.U o C Zakres regulacji temp. włączenia pompy C.O o C Zakres regulacji temp. alarmu akustycznego o C Zakres regulacji histerezy temp. włączania pompy C.O o C Zakres regulacji histerezy temp. włączania pompy C.W.U o C Zakres regulacji współczynnika proporcjonalności regulatora Ilość pozycji położenia przepustnicy 11 Typ czujników temperatury KTY (2000ohm/25 o C) Napięcie zasilania 230V/50Hz +/- 10% Max. prąd obciążenia (1 kanał wyjściowy) 1A/230V Wymiary sterownika (szer. x wys. x gł.) 150x80x45mm 12) UKŁAD WYPROWADZEŃ 6

7 13) DEKLARACJA ZGODNOŚCI 11 DEKLARACJA ZDODNOŚCI (CE DECLARATION OF CONFORMITY) Firma: (Company:) KENTRONIC Janusz Matyszkowicz Kęty ul. Mickiewicza 38 deklaruje, że produkt: (declare that the product:) STEROWNIK TEMPERATURY KK-131 jest zgodny z wymaganiami dyrektyw Unii Europejskiej: (is in conformity with the requirements of the EEC directives:) 2004/108/WE 2006/95/WE kompatybilność elektromagnetyczna dyrektywa niskonapięciowa (LVD) spełnia wymagania norm zharmonizowanych: (respect requirements the following standards:) PN-EN :2002 PN-EN :2006 Automatyczne regulatory elektryczne do użytku domowego i podobnego. Część 1: Wymagania ogólne Automatyczne regulatory elektryczne do użytku domowego i podobnego. Część 2-9: Wymagania szczegółowe dotyczące regulatorów z czujnikami temperatury Data: (Place, date:) Podpis: (Signatur:) Kęty

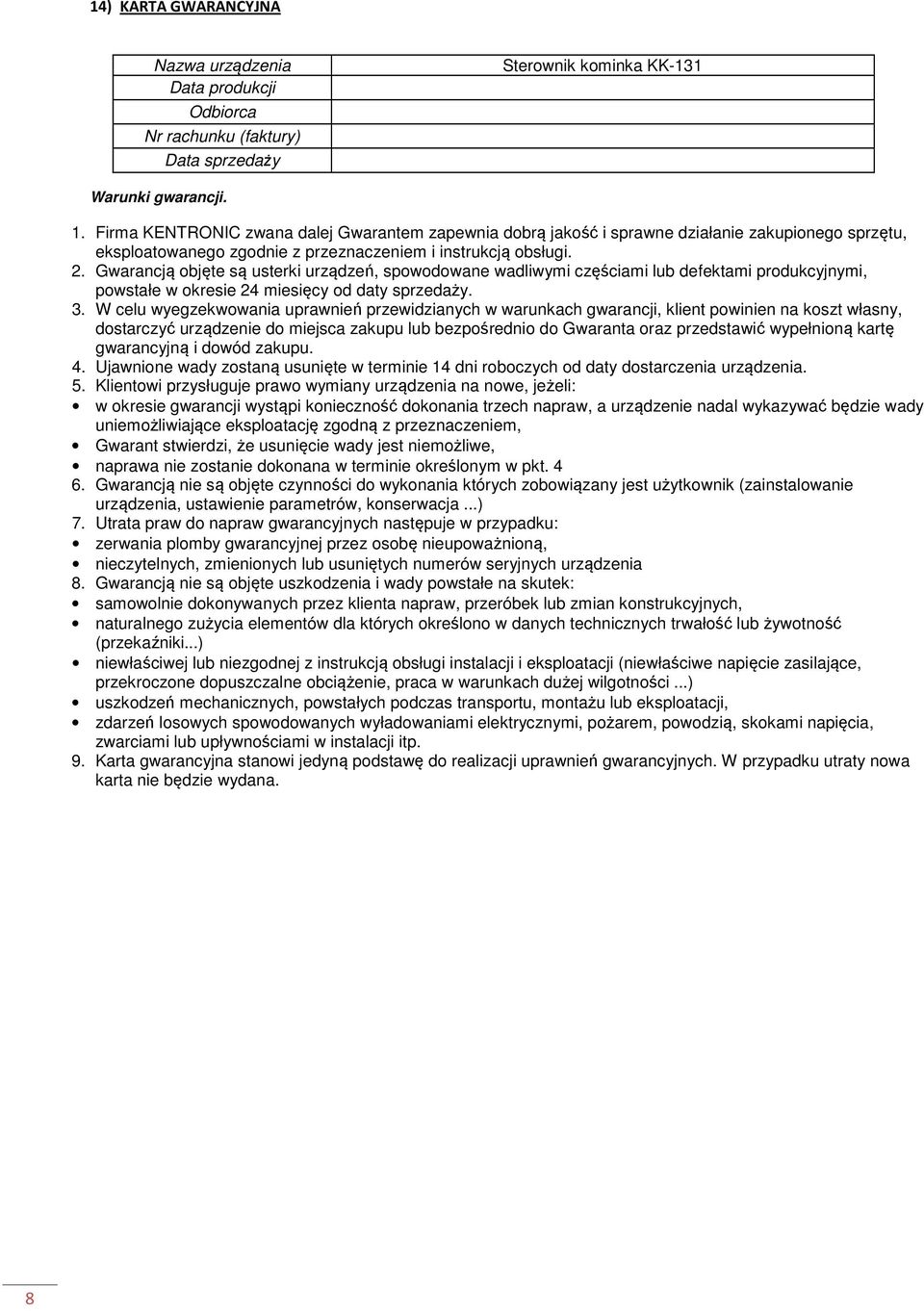

8 14) KARTA GWARANCYJNA Nazwa urządzenia Data produkcji Odbiorca Nr rachunku (faktury) Data sprzedaży Sterownik kominka KK-131 Warunki gwarancji. 1. Firma KENTRONIC zwana dalej Gwarantem zapewnia dobrą jakość i sprawne działanie zakupionego sprzętu, eksploatowanego zgodnie z przeznaczeniem i instrukcją obsługi. 2. Gwarancją objęte są usterki urządzeń, spowodowane wadliwymi częściami lub defektami produkcyjnymi, powstałe w okresie 24 miesięcy od daty sprzedaży. 3. W celu wyegzekwowania uprawnień przewidzianych w warunkach gwarancji, klient powinien na koszt własny, dostarczyć urządzenie do miejsca zakupu lub bezpośrednio do Gwaranta oraz przedstawić wypełnioną kartę gwarancyjną i dowód zakupu. 4. Ujawnione wady zostaną usunięte w terminie 14 dni roboczych od daty dostarczenia urządzenia. 5. Klientowi przysługuje prawo wymiany urządzenia na nowe, jeżeli: w okresie gwarancji wystąpi konieczność dokonania trzech napraw, a urządzenie nadal wykazywać będzie wady uniemożliwiające eksploatację zgodną z przeznaczeniem, Gwarant stwierdzi, że usunięcie wady jest niemożliwe, naprawa nie zostanie dokonana w terminie określonym w pkt Gwarancją nie są objęte czynności do wykonania których zobowiązany jest użytkownik (zainstalowanie urządzenia, ustawienie parametrów, konserwacja...) 7. Utrata praw do napraw gwarancyjnych następuje w przypadku: zerwania plomby gwarancyjnej przez osobę nieupoważnioną, nieczytelnych, zmienionych lub usuniętych numerów seryjnych urządzenia 8. Gwarancją nie są objęte uszkodzenia i wady powstałe na skutek: samowolnie dokonywanych przez klienta napraw, przeróbek lub zmian konstrukcyjnych, naturalnego zużycia elementów dla których określono w danych technicznych trwałość lub żywotność (przekaźniki...) niewłaściwej lub niezgodnej z instrukcją obsługi instalacji i eksploatacji (niewłaściwe napięcie zasilające, przekroczone dopuszczalne obciążenie, praca w warunkach dużej wilgotności...) uszkodzeń mechanicznych, powstałych podczas transportu, montażu lub eksploatacji, zdarzeń losowych spowodowanych wyładowaniami elektrycznymi, pożarem, powodzią, skokami napięcia, zwarciami lub upływnościami w instalacji itp. 9. Karta gwarancyjna stanowi jedyną podstawę do realizacji uprawnień gwarancyjnych. W przypadku utraty nowa karta nie będzie wydana. 8
