1 SIEMENS Tworzenie elementów podstawowych Szkolenie samodzielne spse01515

2

3 Spis treści Informacje o prawach własności i ograniczeniach praw Wprowadzenie do kursu Co to jest element podstawowy? Modelowanie części: wskazówki dotyczące pierwszych kroków Zmiana kierunku widoku modelu przy użyciu klawiszy skrótów Korzystanie z myszy Tworzenie elementów podstawowych Metody tworzenia elementu podstawowego Ogólny przebieg pracy podczas tworzenia elementu podstawowego Przeciąganie regionu Obracanie regionów Tworzenie synchronicznych elementów wyciąganych przy użyciu Narzędzia zaznaczania Opcje rozciągnięcia Ćwiczenie: Tworzenie podstawy wyciągniętego elementu synchronicznego Czynność: Tworzenie podstawy wyciągniętego elementu synchronicznego Tworzenie nowego pliku części ISO Rysowanie początkowego kształtu przekroju Tworzenie elementu podstawowego Podsumowanie Tworzenie elementów obrotowych przy użyciu Narzędzia zaznaczania Ćwiczenie: Tworzenie podstawy obróconego elementu synchronicznego Czynność: Tworzenie podstawy obróconego elementu synchronicznego Otwórz nowy plik części ISO metryczne Szkicowanie wstępnego kształtu podstawowego Tworzenie elementu podstawowego Podsumowanie Tworzenie kolejnych elementów Tworzenie wyciągnięcia lub wycięcia: kolejne elementy Ćwiczenie: Usuwanie materiału z elementu podstawowego Czynność: Usuwanie materiału z elementu podstawowego Otwieranie istniejącego pliku Usuwanie materiału z bryły podstawy Usuwanie dodatkowego materiału Tworzenie wycięcia kołowego Tworzenie kolejnego wycięcia spse01515 Tworzenie elementów podstawowych 3

4 Spis Spis treści treści Podsumowanie Ćwiczenie: Dodaj materiał do elementu podstawowego Czynność: Dodawanie materiału do elementu podstawowego Otwieranie istniejącego pliku Dodawanie zagięć montażowych Tworzenie otworów montażowych Dodawanie wycięć okrągłych Podsumowanie Używanie poleceń tworzenia elementów Omówienie ćwiczenia Podsumowanie lekcji Wymiary modelu Wymiarowanie modelu Edytowanie wymiarów modelu Ćwiczenie: Wymiarowanie modelu Czynność: Wymiarowanie modelu Otwieranie pliku Dodawanie wymiarów do modelu Wymiarowanie do punktów przecięcia Podsumowanie Pochłanianie szkicu i przenoszenie wymiarów Omówienie ćwiczenia Podsumowanie lekcji Układy współrzędnych Ćwiczenie: Modelowanie za pomocą układu współrzędnych Czynność: Modelowanie za pomocą układu współrzędnych Otwieranie pliku części Tworzenie układu współrzędnych Tworzenie uchwytu Opcjonalna: Wykończenie zamknięcia Podsumowanie Omówienie ćwiczenia Podsumowanie lekcji Zestawy Praca z zestawami niestandardowymi Omówienie ćwiczenia Tworzenie elementów podstawowych spse01515

5 Informacje o prawach własności i ograniczeniach praw Oprogramowanie i powiązana dokumentacja są własnością firmy Siemens Product Lifecycle Management Software Inc Siemens Product Lifecycle Management Software Inc. spse01515 Tworzenie elementów podstawowych 5

6

7 Wprowadzenie do kursu Witamy w szkoleniu samodzielnym Solid Edge. Celem szkolenia jest nauka używania programu Solid Edge. Jest to szkolenie samodzielne i zawiera instrukcje wraz z ćwiczeniami. Zacznij od samouczków Samodzielne szkolenie rozpoczyna się tam, gdzie kończą się samouczki. Samouczki oferują najszybszy sposób zapoznania użytkownika z podstawowymi sposobami używania programu Solid Edge. Jeśli użytkownik nie ma żadnych doświadczeń z programem Solid Edge, należy przed rozpoczęciem samodzielnego szkolenia zacząć od przejrzenia samouczków dotyczących podstawowego modelowania i edycji części. Samouczki Program Adobe Flash Player jest wymagany do odtwarzania materiałów wideo i symulacji Do oglądania materiałów wideo i symulacji potrzebny jest zainstalowany w przeglądarce w postaci wtyczki program Adobe Flash Player w wersji 10 lub nowszej. Program Flash Player (bezpłatny) można pobrać pod adresem spse01515 Tworzenie elementów podstawowych 7

8

9 Lekcja 1: Co to jest element podstawowy? Uwaga W tym kursie przedstawiono metodę tworzenia synchronicznych elementów podstawowych. Informacje o metodzie tworzenia sekwencyjnych elementów podstawowych podano w samodzielnym kursie szkoleniowym spse01536: Modelowanie elementów synchronicznych i sekwencyjnych. Podczas tworzenia modelu 3D w Solid Edge dobrze jest dokonać oceny podstawowego kształtu części i opracować plan tworzenia modelu. Ogólny kształt części może zostać ujęty w pierwszym elemencie, zwanym elementem podstawowym. Definiowanie kształtu elementu podstawowego 1. Tworzenie regionu (serii elementów szkicu tworzących zamknięty obszar). 2. Wybierz region, aby utworzyć element podstawowy, używając polecenia Przeciągnięcie lub Przeciągnięcie obrotowe. Po utworzeniu elementu podstawowego można dodawać i odejmować materiał, definiując inne elementy. Obejrzyj film. spse01515 Tworzenie elementów podstawowych 1-1

10

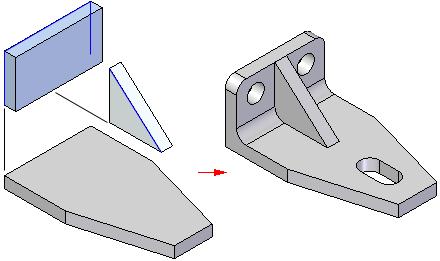

11 Lekcja 2: Modelowanie części: wskazówki dotyczące pierwszych kroków Podczas tworzenia modelu 3D w Solid Edge dobrze jest dokonać oceny podstawowego kształtu części i opracować plan tworzenia modelu. Przed rozpoczęciem tworzenia nowego modelu należy rozważyć następujące kwestie: Jaki szkic najlepiej nadaje się dla pierwszego elementu części? Na której płaszczyźnie odniesienia narysować profil? Czy część zawiera elementy symetryczne? Tworzenie elementu podstawowego Pierwszy element modelu części lub części blaszanej nazywany jest elementem podstawowym. Dostępnych jest kilka poleceń umożliwiających tworzenie elementów podstawowych. Ich cechą wspólną jest to, że wszystkie służą do tworzenia elementów opartych na szkicu. Elementy oparte na szkicu są tworzone poprzez narysowanie zamkniętego regionu szkicu (1) na płaszczyźnie odniesienia (2). spse01515 Tworzenie elementów podstawowych 2-1

12 Lekcja Lekcja 2: 2: Modelowanie Modelowanie części: części: wskazówki wskazówki dotyczące dotyczące pierwszych pierwszych kroków kroków Płaszczyzny odniesienia Płaszczyzna odniesienia to płaska powierzchnia używana zwykle do rysowania szkiców 2D w przestrzeni 3D. Jakkolwiek rozmiary płaszczyzn odniesienia są teoretycznie nieograniczone, płaszczyzny są wyświetlane w postaci symboli o ustalonej wielkości, w celu ułatwienia zaznaczania i wizualizacji. W dokumentach części i części blaszanych Solid Edge dostępne są trzy domyślne główne płaszczyzny odniesienia, które służą do definiowania elementu podstawowego. 2-2 Tworzenie elementów podstawowych spse01515

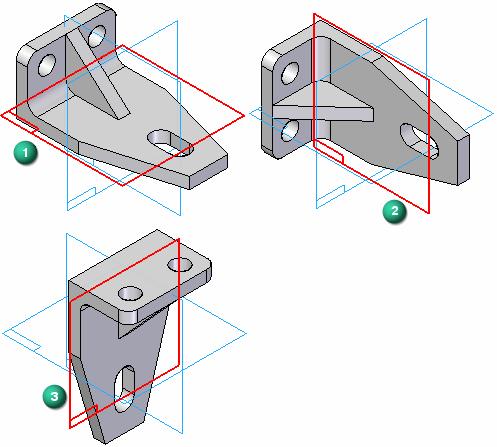

13 Modelowanie części: wskazówki dotyczące pierwszych kroków Wybór najlepszego szkicu dla elementu podstawowego Gdy przed utworzeniem części dokonuje się jej oceny, należy pamiętać, że szkic elementu podstawowego powinien w jak największym stopniu odpowiadać podstawowemu kształtowi części. Większość modeli pozwala na wybór kilku opcji tworzenia szkicu dla elementu podstawowego, ale często jedna z alternatyw jest lepsza od pozostałych. Im większe posiada się doświadczenie, tym łatwiej jest ocenić, który wybór będzie najlepszy. W przypadku przedstawionego tu przykładowego modelu można utworzyć element podstawowy, korzystając z dowolnego z trzech szkiców pokazanych na ilustracji. spse01515 Tworzenie elementów podstawowych 2-3

14 Lekcja Lekcja 2: 2: Modelowanie Modelowanie części: części: wskazówki wskazówki dotyczące dotyczące pierwszych pierwszych kroków kroków Szkic 1 Szkic w kształcie litery L stanowi dobry wybór, ale wymaga dodatkowych operacji potrzebnych do zdefiniowania zwężającej się części modelu. W wielu przypadkach mógłby to być najlepszy wybór, szczególnie, gdy pracuje się ze standardowymi kształtami. Szkic 2 Szkic prostokątny wymagałby wielu dodatkowych operacji usuwania materiału w obszarze żebra usztywniającego i zwężającej się części modelu. W przypadku tego modelu nie byłby to dobry wybór. Szkic 3 W przypadku tego modelu byłby to najlepszy wybór. Profil ten definiuje podstawową długość i szerokość modelu i obejmuje zwężającą się część modelu. Dwie dodatkowe operacje wyciągnięcia dopełniają podstawowy kształt części. Po dodaniu otworu, wycięcia i zaokrągleń, część będzie gotowa. 2-4 Tworzenie elementów podstawowych spse01515

15 Modelowanie części: wskazówki dotyczące pierwszych kroków Wybór najlepszej płaszczyzny odniesienia Po wybraniu najlepszego szkicu dla elementu podstawowego należy zdecydować, na której płaszczyźnie odniesienia zostanie narysowany profil. Jak zostało to omówione wcześniej, dostępne są trzy główne płaszczyzny odniesienia, które można wykorzystać do zdefiniowania pierwszego elementu. Płaszczyzny te odpowiadają widokowi z góry, z przodu i z prawej strony. Trzy główne płaszczyzny odniesienia przecinają się dokładnie po środku przestrzeni modelu, który to środek stanowi początek globalnego układu współrzędnych. Gdy wybiera się płaszczyznę odniesienia, należy rozważyć, jaki będzie sposób wyświetlania gotowej części w głównym oknie programu oraz w jakim miejscu część ta zostanie umieszczona w zespole lub na rysunku. Domyślną orientacją widoku w głównym oknie programu jest widok aksonometryczny dwuwymiarowy, tak więc zorientowanie szkicu dla elementu podstawowego w taki sposób, aby gotowa część była poprawnie zorientowana w widoku aksonometrycznym dwuwymiarowym, stanowi dobre podejście. Poniższe przykłady ilustrują rezultaty wykorzystania poszczególnych głównych płaszczyzn odniesienia do narysowania pierwszego szkicu (widok z góry (1), z przodu (2) i z prawej strony (3)). W przypadku tej części użycie płaszczyzny odniesienia odpowiadającej widokowi z góry (1) zapewni najlepszy sposób wyświetlania części w widoku aksonometrycznym. Przy większych umiejętnościach modelowania, oraz przy modelowaniu części w kontekście zespołu, wybór najlepszej płaszczyzny odniesienia nie jest już tak istotny. Można użyć polecenia Obróć, aby obrócić widok w głównym oknie programu do stosownej orientacji. spse01515 Tworzenie elementów podstawowych 2-5

16 Lekcja Lekcja 2: 2: Modelowanie Modelowanie części: części: wskazówki wskazówki dotyczące dotyczące pierwszych pierwszych kroków kroków Symetryczne ustawienie części Ponieważ trzy główne płaszczyzny odniesienia są stałe (nie można ich przenosić), to podczas modelowania części symetrycznych należy użyć głównych płaszczyzn odniesienia, aby móc wykorzystać symetrię części. Przykładowo podczas rysowania szkicu dla elementu podstawowego można użyć wymiarów i relacji, aby zorientować szkic symetrycznie względem płaszczyzn odniesienia odpowiadających widokowi z góry (1) i widokowi z prawej strony (2). Zorientowanie szkicu dla elementu podstawowego symetrycznie względem głównych płaszczyzn odniesienia ułatwia konstruowanie pozostałych elementów modelu, gdyż można korzystać z tych płaszczyzn odniesienia również do symetrycznego orientowania kolejnych elementów. 2-6 Tworzenie elementów podstawowych spse01515

17 Lekcja 3: Zmiana kierunku widoku modelu przy użyciu klawiszy skrótów Klawisze skrótu mogą służyć do zmiany widoku modelu i dopasowania zawartości modelu do aktywnego okna. Aby wyświetlić ten widok top Z przodu Z prawej bottom back lewy izometryczny widok aksonometryczny dwuwymiarowy widok aksonometryczny trójwymiarowy zablokowana obecnie płaszczyzna szkicu lub płaszczyzna polecenia Naciśnij następujące klawisze skrótu Ctrl+T Ctrl+F Ctrl+R Ctrl+B Ctrl+K Ctrl+L Ctrl+I Ctrl+J Ctrl+M Ctrl+H Uwaga Kierunek widoku można również zmienić za pomocą polecenia Orientacja widoku, które można znaleźć na pasku stanu widocznym w prawym dolnym rogu okna aplikacji. Zamiast używać klawiszy skrótów, można klikać lica i naroża na elemencie sterującym Sześcian szybkiego podglądu w głównym oknie programu. spse01515 Tworzenie elementów podstawowych 3-1

18 Lekcja Lekcja 3: 3: Zmiana Zmiana kierunku kierunku widoku widoku modelu modelu przy przy użyciu użyciu klawiszy klawiszy skrótów skrótów Kierunek widoku można też dostosować do zablokowanej płaszczyzny szkicu za pomocą polecenia Widok szkicowy. 3-2 Tworzenie elementów podstawowych spse01515

19 Lekcja 4: Korzystanie z myszy Za pomocą lewego przycisku myszy można wykonywać następujące czynności: Zaznaczać element, klikając go. Zaznaczać wiele elementów, przeciągając wokół nich obramowanie. Przeciągać zaznaczony element. Rysować element, klikając przycisk lub przeciągając kursor. Wybierz polecenie. Uaktywniać obiekty osadzone lub powiązane, klikając je dwukrotnie. W większości przypadków, jeżeli obiekt jest możliwy do zlokalizowania i zaznaczenia, można umieścić na nim kursor i kliknąć prawym przyciskiem myszy, aby wykonać jedną z następujących czynności: Wyświetlić menu podręczne. Zawartość menu podręcznego jest związana z kontekstem. Dostępne w nim polecenia zależą od położenia kursora i rodzaju zaznaczonych elementów, o ile jakiekolwiek zaznaczono. Ponownie wywołać polecenie. spse01515 Tworzenie elementów podstawowych 4-1

20 Lekcja Lekcja 4: 4: Korzystanie Korzystanie z myszy z myszy Kliknięcie i przytrzymanie prawego przycisku myszy powoduje wyświetlenie menu kołowego zawierającego polecenia związane z bieżącym środowiskiem pracy. Za pomocą środkowego przycisku myszy można wykonywać następujące czynności: Obróć model. Przytrzymanie prawego przycisku myszy i przeciągnięcie powoduje obrót widoku wokół środka zakresu modelu. Aby określić punkt lub oś obrotu, należy kliknąć środkowym przyciskiem myszy w jednym z następujących miejsc: o o Kliknij puste miejsce: kasuje poprzedni punkt lub oś. Kliknij wierzchołek: określa to położenie jako punkt obrotu. 4-2 Tworzenie elementów podstawowych spse01515

21 Korzystanie z myszy o Kliknij krawędź liniową: określa tę krawędź jako oś obrotu. o Kliknij lico: określa punkt rzutowany na lico jako punkt obrotu. spse01515 Tworzenie elementów podstawowych 4-3

22 Lekcja Lekcja 4: 4: Korzystanie Korzystanie z myszy z myszy o Kliknij krawędź kołową, łuk lub krawędź stożkową: określa oś obrotu zdefiniowaną przez normalną względem środka okręgu lub łuku. o Kliknij inną krawędź: określa punkt rzutowany na krawędź jako punktu obrotu. Uwaga Po określeniu punktu lub osi obrotu można przytrzymać środkowy przycisk myszy, aby wykonać obrót. Uwaga Aby anulować, wystarczy nacisnąć klawisz Alt podczas zaznaczania za pomocą środkowego klawisza myszy. Przesuwać widok. Aby przesunąć widok, należy przytrzymać naciśnięty klawisz Shift podczas przeciągania kursora środkowym przyciskiem myszy. Powiększ. Aby powiększyć lub zmniejszyć widok, należy obrócić kółko myszy. 4-4 Tworzenie elementów podstawowych spse01515

23 Korzystanie z myszy Uwaga Ustawienie tego zachowania przewijania można znaleźć w opcjach Solid Edge, na stronie Ogólne: Pozwól na zmiany wartości wymiarów przy użyciu kółka myszy. Jeśli ta opcja jest włączona, kółko myszy umożliwia zmianę wartości w polu edycji wartości. Aby wykonać zbliżenie lub oddalenie, należy nacisnąć klawisz Ctrl i użyć kółka myszy. Powiększ obszar. Aby powiększyć obszar, należy nacisnąć klawisz Alt i przeciągnąć, używając środkowego klawisza myszy. Kliknij dwukrotnie: dopasowuje do widoku. Za pomocą kursora można również lokalizować obiekty. Podczas przesuwania kursora przez arkusz rysunkowy obiekty znajdujące się pod kursorem są wyróżniane innym kolorem, co oznacza, że zostały zlokalizowane. Po przesunięciu kursora w inne miejsce obiektom przywracany jest oryginalny kolor. spse01515 Tworzenie elementów podstawowych 4-5

24

25 Lekcja 5: Tworzenie elementów podstawowych Intuicyjne polecenia dopasowane do kontekstu Zależnie od kontekstu projektowania, w którym przebiega praca, można dodawać materiał do elementu podstawowego lub go odejmować bez wybierania polecenia. W taki sam sposób można tworzyć przeciągnięcia i wycięcia, a wynik danej operacji zależy od zdefiniowanego kierunku rozciągnięcia. W przypadku elementu podstawowego wynikiem będzie przeciągnięcie, ponieważ nie istnieje obiekt (ani materiał), od którego możliwe byłoby odejmowanie. W przypadku elementów istniejącego obiektu to, czy utworzone zostanie przeciągnięcie, czy wycięcie, zależy od kierunku rozciągnięcia (definiowanego przez położenie kursora w odniesieniu do powierzchni płaskiej lub płaszczyzny szkicu). Rozciągnięcie szkicu w stronę od objętości modelu tworzy przeciągnięcie. Rozciągnięcie szkicu w stronę do objętości bryły modelu tworzy wycięcie. spse01515 Tworzenie elementów podstawowych 5-1

26 Lekcja Lekcja 5: 5: Tworzenie Tworzenie elementów elementów podstawowych 5-2 Tworzenie elementów podstawowych spse01515

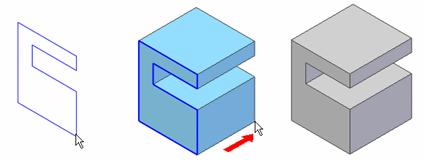

27 Tworzenie elementów podstawowych Metody tworzenia elementu podstawowego Gdy istnieje region, dostępne są dwa przebiegi pracy przeznaczone do tworzenia elementu podstawowego: Przebieg pracy wybierania Wybierz region. Kliknij uchwyt przeciągania, aby utworzyć bryłę z regionu szkicu. Przebieg pracy tworzenia Na karcie Narzędzia główne, w grupie Bryły, wybierz polecenie Przeciągnij. Wybierz region, aby zdefiniować element. Kliknij prawym przyciskiem myszy lub naciśnij klawisz Enter, aby zaakceptować. Uwaga Może się okazać, że pierwsza metoda minimalizuje zakres interakcji z paskiem poleceń i umożliwia szybszą pracę. Przebieg pracy tworzenia ma zalety, które zostaną przedstawione w późniejszej sekcji. spse01515 Tworzenie elementów podstawowych 5-3

28 Lekcja Lekcja 5: 5: Tworzenie Tworzenie elementów elementów podstawowych Ogólny przebieg pracy podczas tworzenia elementu podstawowego Podstawowe kroki podczas stosowania przebiegu pracy Wybór i Tworzenie dotyczące tworzenia elementu podstawowego są takie same. W tym temacie przedstawiono przebiegi pracy Wyciągnij i Obróć. 5-4 Tworzenie elementów podstawowych spse01515

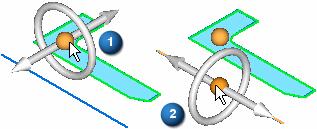

29 Tworzenie elementów podstawowych Przeciąganie regionu Korzystanie z Narzędzia zaznaczania 1. Zaznacz region przy użyciu polecenia Wybierz. 2. (Opcjonalnie) Ustaw opcję rozciągnięcia Symetryczne, aby przeciągnąć element symetrycznie po obu stronach regionu. 3. Kliknij uchwyt przeciągania, przesuń kursor, aby zdefiniować rozciągnięcie, i kliknij, aby zdefiniować bryłę. Można także wpisać wartość rozciągnięcia w polu dynamicznego wprowadzania i nacisnąć klawisz Tab. Następnie przesuń kursor, aby zdefiniować stronę rozciągnięcia. Używanie polecenia Przeciągnij 1. Wybierz polecenie Wyciągnij. 2. (Opcjonalnie) Ustaw opcję rozciągnięcia Symetryczne, aby przeciągnąć element symetrycznie po obu stronach regionu. 3. Wybierz region do przeciągnięcia. 4. Kliknij prawym przyciskiem myszy lub naciśnij klawisz Enter, aby zaakceptować region. spse01515 Tworzenie elementów podstawowych 5-5

30 Lekcja Lekcja 5: 5: Tworzenie Tworzenie elementów elementów podstawowych 5. Przesuń kursor, aby zdefiniować rozciągnięcie, i kliknij, aby utworzyć bryłę. Można także wpisać wartość rozciągnięcia w polu dynamicznego wprowadzania i nacisnąć klawisz Tab. Następnie przesuń kursor, aby zdefiniować stronę rozciągnięcia. 5-6 Tworzenie elementów podstawowych spse01515

31 Tworzenie elementów podstawowych Obracanie regionów Korzystanie z Narzędzia zaznaczania 1. Zaznacz region przy użyciu polecenia Wybierz. 2. Przeciągnij początek uchwytu wyciągnięcia (1) do krawędzi (2), aby zdefiniować oś obrotu. 3. (Opcjonalnie) Ustaw opcję Symetryczne, aby obrócić element symetrycznie po obu stronach regionu. 4. Na uchwycie obrotu kliknij torus, aby rozpocząć krok rozciągnięcia obrotu. spse01515 Tworzenie elementów podstawowych 5-7

32 Lekcja Lekcja 5: 5: Tworzenie Tworzenie elementów elementów podstawowych 5. Przenieś kursor, aby zdefiniować rozciągnięcie, a następnie kliknij, aby utworzyć bryłę, albo wpisz wartość rozciągnięcia w polu wprowadzania dynamicznego i naciśnij klawisz Tab. Następnie kliknij po jednej lub drugiej stronie regionu, aby zdefiniować kierunek i utworzyć bryłę, 5-8 Tworzenie elementów podstawowych spse01515

33 Tworzenie elementów podstawowych lub wybierz opcję 360 na liście typów Rozciągnięcie. Uwaga Wyłącz opcję Utwórz przekrój ruchomy (1). Używanie polecenia Obróć 1. Wybierz polecenie Obróć. 2. Wybierz region do obrócenia. 3. Kliknij prawym przyciskiem myszy lub naciśnij klawisz Enter, aby zaakceptować. 4. Wybierz krawędź na potrzeby osi obrotu. 5. (Opcjonalnie) Ustaw opcję Symetryczne, aby obrócić element symetrycznie po obu stronach regionu. spse01515 Tworzenie elementów podstawowych 5-9

34 Lekcja Lekcja 5: 5: Tworzenie Tworzenie elementów elementów podstawowych 6. Przenieś kursor, aby zdefiniować rozciągnięcie obrotu. albo wpisz wartość rozciągnięcia w polu wprowadzania dynamicznego i naciśnij klawisz Tab. Następnie kliknij po jednej lub drugiej stronie regionu, aby zdefiniować kierunek i utworzyć bryłę, 5-10 Tworzenie elementów podstawowych spse01515

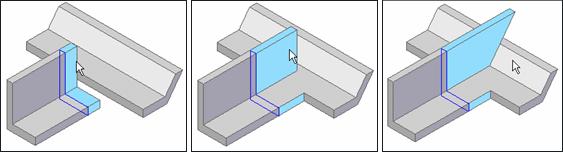

35 Tworzenie elementów podstawowych lub wybierz opcję 360 na liście typów Rozciągnięcie. Uwaga Wyłącz opcję Utwórz przekrój ruchomy (1). spse01515 Tworzenie elementów podstawowych 5-11

36 Lekcja Lekcja 5: 5: Tworzenie Tworzenie elementów elementów podstawowych Tworzenie synchronicznych elementów wyciąganych przy użyciu Narzędzia zaznaczania Aby utworzyć element wyciągnięty w środowisku synchronicznym, skorzystaj z Narzędzia zaznaczania. Wybranie prawidłowego elementu szkicu, na przykład regionu szkicu, spowoduje wyświetlenie paska poleceń Przeciągnij (1) oraz uchwytu przeciągania (2). Na pasku poleceń można znaleźć opcje umożliwiające tworzenie różnorodnych wyciąganych elementów. Aby rozpocząć proces tworzenia elementu, umieść kursor na strzałce uchwytu wyciągania i kliknij myszą (3). Ta czynność będzie skutkować zmianą kształtu kursora w celownik i wyświetleniem dynamicznego odwzorowania elementu wraz z dynamicznym polem wprowadzania danych, w którym można wprowadzić precyzyjną wartość elementu (4). Aby zakończyć definiowanie elementu (5), kliknij lub wpisz wartość i naciśnij klawisz Enter. Uwaga Elementy szkicu użyte do zdefiniowania tego elementu zostaną przeniesione do listy Użyte szkice na karcie PathFinder, a następnie zostaną ukryte. Wymiary szkicu są migrowane do odpowiednich krawędzi modelu Tworzenie elementów podstawowych spse01515

37 Tworzenie elementów podstawowych Opcje rozciągnięcia Wymiary Definiuje głębokość elementu lub wartość, o którą w czasie tworzenia elementu ma zostać przeciągnięty szkic. Można określić, że element ma zostać rozciągnięty tylko w jednym kierunku lub w dwóch kierunkach symetrycznie. Opcje rozciągnięcia są następujące: Skończone, Przez wszystkie, Do następnego oraz Rozciągnięcie Od/Do. Rozciągnięcie skończone Ustala rozciągnięcie tak, aby szkic został wyciągnięty o określoną wartość w dowolnym kierunku lub symetrycznie w obu kierunkach względem płaszczyzny szkicu. Odległość można wpisać w polu wprowadzania dynamicznego lub kliknąć, aby zdefiniować rozciągnięcie. Przez wszystkie Ustala rozciągnięcie tak, aby szkic przechodził przez wszystkie lica części, rozpoczynając od płaszczyzny szkicu. Szkic można wyciągnąć w dowolną stronę od płaszczyzny szkicu lub w obie strony jednocześnie. Do następnego Ustala rozciągnięcie tak, aby szkic był rozciągany tylko do najbliższego przecięcia z częścią po wybranej stronie. Szkic może być przeciągany w dowolną stronę płaszczyzny szkicu lub w obie strony jednocześnie. Rozciągnięcie Od/Do Ustala rozciągnięcie tak, aby szkic był przeciągany od określonego lica lub płaszczyzny odniesienia do innego określonego lica lub płaszczyzny odniesienia. Płaszczyznę szkicu można użyć jako jedno z rozciągnięć. Wystarczy wybrać uchwyt płaszczyzny szkicu lub kliknąć prawym przyciskiem myszy. Uwaga Jeżeli najpierw wybrano obszar, powierzchnię rozciągnięcia Od można ponownie zdefiniować, przeciągając uchwyt rozciągnięcia na inną powierzchnię lub płaszczyznę. Kliknij uchwyt przeciągania. Zaznacz powierzchnię Do lub płaszczyznę. Kliknięcie prawym przyciskiem myszy powoduje wyciągnięcie do płaszczyzny profilu. Wymiar PMI jest automatycznie dodawany do długości rozciągnięcia. Rozciągnięcie symetryczne spse01515 Tworzenie elementów podstawowych 5-13

38 Lekcja Lekcja 5: 5: Tworzenie Tworzenie elementów elementów podstawowych Określa, że element ma być rozciągany symetrycznie w obie strony od płaszczyzny szkicu. Aby zapewnić wykonanie odpowiedniej operacji w każdym kierunku (np.: czy materiał ma być dodany czy usunięty), upewnij się, że na pasku poleceń wybrano opcję Dodaj lub Wytnij: Punkty charakterystyczne Ustala rodzaj punktu charakterystycznego który możesz wskazać, aby zdefiniować rozszerzenie elementu. Można zdefiniować rozciągnięcia elementu za pomocą punktu charakterystycznego, znajdującego się na innym istniejącym obiekcie geometrycznym. Rodzaj dostępnych punktów charakterystycznych jest zależny od wykonywanego polecenia i procedury. Punkty środkowy i końcowy Wszystkie punkty charakterystyczne punkt końcowy punkt środkowy punkt środkowy (łuk lub okrąg) punkt styczności (wybierz punkt styczności na licu krzywoliniowym, takim jak walec, sfera, torus lub stożek) punkt sylwetki punkt edycji na krzywej bez punktu charakterystycznego W tym przypadku wybrano wierzchołek Tworzenie elementów podstawowych spse01515

39 Tworzenie elementów podstawowych Szkic otwarty lub zamknięty Określa, czy przylegające krawędzie modelu są częścią obszaru szkicu, gdy szkic otwarty jest dołączany do jednej lub kilku krawędzi modelu. Umożliwia to określenie sposobu przycinania przylegających lic w niektórych sytuacjach. Otwarta Określa, że przylegające krawędzie modelu będą ignorowane. Po włączeniu tej opcji można modyfikować dodatkowe lica, tak jak zilustrowano w przykładzie wycięcia przedstawionym poniżej. Ścieżka zamknięta Określa, że przylegające krawędzie modelu będą uwzględniane. Po włączeniu tej opcji można modyfikować mniejszą liczbę lic, tak jak zilustrowano w przykładzie wycięcia przedstawionym poniżej. Automatyczna Określa, czy uwzględnianie lub ignorowanie krawędzi modelu będzie wykonywane automatycznie. W większości przypadków jest to preferowana opcja. Wybór rozciągnięcia Do Wybierz powierzchnię "Do", gdy ustawiono opcję Rozciągnięcie Od/Do. Powierzchnią Od zostanie automatycznie powierzchnia szkicu w przypadku użycia paska poleceń w celu utworzenia elementu. Aby określić inne lico jako powierzchnię Od, w celu określenia powierzchni Od użyj opcji paska poleceń. spse01515 Tworzenie elementów podstawowych 5-15

40 Lekcja Lekcja 5: 5: Tworzenie Tworzenie elementów elementów podstawowych Uwaga Jeżeli najpierw wybrano obszar, powierzchnię rozciągnięcia Od można ponownie zdefiniować, przeciągając uchwyt rozciągnięcia na inną powierzchnię lub płaszczyznę. Kliknij uchwyt przeciągania. Zaznacz powierzchnię Do lub płaszczyznę. Kliknięcie prawym przyciskiem myszy powoduje wyciągnięcie do płaszczyzny profilu. Wymiar PMI jest automatycznie dodawany do długości rozciągnięcia. Żądanie obróbki Zdefiniuj pochylenie lub wypukłość elementu. Po zdefiniowaniu rozciągnięcia elementu zostanie wyświetlony komunikat z prośbą o zdefiniowanie parametrów obróbki. Po usunięciu zaznaczenia tej opcji komunikat z prośbą o zdefiniowanie parametrów obróbki nie zostanie wyświetlony po zdefiniowaniu rozciągnięcia elementu. Ćwiczenie: Tworzenie podstawy wyciągniętego elementu synchronicznego Czynność: Tworzenie podstawy wyciągniętego elementu synchronicznego Przegląd W tym ćwiczeniu przedstawiono proces tworzenia elementu podstawowego, bryły początkowej w modelu. Cele Utwórz podstawę imadła, aby zapoznać się z technikami używanymi do konstruowania elementu podstawowego Tworzenie elementów podstawowych spse01515

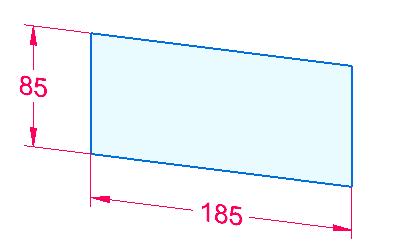

41 Tworzenie elementów podstawowych W tym ćwiczeniu użytkownik: Zostaną utworzone regiony składające się z elementów szkicu. Zostanie użyte Narzędzie zaznaczania w celu zdefiniowania początkowego kształtu bryły. spse01515 Tworzenie elementów podstawowych 5-17

42 Lekcja Lekcja 5: 5: Tworzenie Tworzenie elementów elementów podstawowych Tworzenie nowego pliku części ISO Uwaga Aby ukończyć to ćwiczenie, aktywne musi być środowisko synchroniczne. W niniejszych instrukcjach w programie Solid Edge jest używane białe tło. W systemie użytkownika tło może mieć inny kolor. Uruchamianie programu Solid Edge W menu Aplikacji kliknij pozycję Nowy ISO metryczne - część Tworzenie elementów podstawowych spse01515

43 Tworzenie elementów podstawowych Rysowanie początkowego kształtu przekroju Na karcie Narzędzia główne w grupie Rysuj z listy Prostokąt ze środka wybierz polecenie Prostokąt przez 2 punkty. Umieść kursor na płaszczyźnie XZ, a następnie kliknij ikonę blokady. Narysuj szkic i umieść wymiary przedstawione na ilustracji. Umieść zaokrąglenie w narożu (1). Na karcie Narzędzia główne w grupie Rysuj wybierz polecenie Zaokrąglenie. spse01515 Tworzenie elementów podstawowych 5-19

44 Lekcja Lekcja 5: 5: Tworzenie Tworzenie elementów elementów podstawowych Zatrzymaj kursor na narożu (1) i naciśnij lewy przycisk myszy po podświetleniu obu linii. Na pasku poleceń Zaokrąglenie w polu Promień (2) wpisz wartość Tworzenie elementów podstawowych spse01515

45 Tworzenie elementów podstawowych Tworzenie elementu podstawowego Wybierz region ograniczony zaokrągleniem i czterema liniami. Wybierz uchwyt przeciągania. spse01515 Tworzenie elementów podstawowych 5-21

46 Lekcja Lekcja 5: 5: Tworzenie Tworzenie elementów elementów podstawowych Zdefiniuj wielkość przeciągnięcia, wpisując wartość 70 mm w polu edycji dynamicznej, i naciśnij klawisz Tab. Ustaw kursor, aby rozciągnąć do boku, tak jak pokazano na ilustracji. Uwaga Zauważ, że wykonywana jest migracja wymiarów szkicu do elementu podstawowego. Zapisz ten plik. Praca z tym plikiem będzie kontynuowana w dalszej części niniejszego kursu Tworzenie elementów podstawowych spse01515

47 Tworzenie elementów podstawowych Podsumowanie W tym ćwiczeniu przedstawiono sposób tworzenia elementu podstawowego. Szkic został utworzony i zwymiarowany. Region został wyciągnięty, a wymiary ze szkicu zmigrowane do elementu podstawowego. Element podstawowy jest gotowy do dodania lub usunięcia materiału w celu utworzenia żądanej części. spse01515 Tworzenie elementów podstawowych 5-23

48 Lekcja Lekcja 5: 5: Tworzenie Tworzenie elementów elementów podstawowych Tworzenie elementów obrotowych przy użyciu Narzędzia zaznaczania W środowisku synchronicznym można użyć Narzędzia zaznaczania do tworzenia elementów obrotowych. Po wybraniu prawidłowego elementu szkicu, takiego jak region szkicu domyślnie wyświetlane są pasek poleceń Wyciągnij i uchwyt wyciągania. Można kliknąć początek uchwytu wyciągania i przeciągnąć go do liniowego elementu szkicu, który definiuje oś obrotu. Uchwyt wyciągania zostanie zmieniony na uchwyt obrotu. Synchroniczny element obrotowy można także utworzyć, wybierając polecenie Obróć na pasku poleceń. Na pasku poleceń zostaną wyświetlone opcje tworzenia elementów obrotowych (1). Wyświetlony zostanie też uchwyt obrotu (2). Aby utworzyć obrotowy element, przesuń uchwyt obrotu do liniowego elementu szkicu, krawędzi modelu lub do środka lica walcowego definiującego oś, wokół której ma być obrócony szkic. W poniższym przykładzie element osi jest oddzielony od obszaru szkicu, który definiuje przekrój obrotowego elementu. Można przesunąć uchwyt obrotu, klikając początek uchwytu (1) po jego dołączeniu do kursora. Można następnie umieścić uchwyt nad elementem osi. Uchwyt obrotu zostanie powiązany i wyrównany z wszystkimi elementami liniowymi. Po wyrównaniu go zgodnie z właściwym elementem można kliknąć, aby zaakceptować położenie uchwytu (2) Tworzenie elementów podstawowych spse01515

49 Tworzenie elementów podstawowych Przy użyciu opcji na pasku poleceń Obróć można utworzyć element obrotowy o kącie równym 360 stopni lub mniejszym. Po zdefiniowaniu żądanych opcji na pasku poleceń można kliknąć element torusa na uchwycie obrotu (1), aby rozpocząć tworzenie elementu. Kursor zmieni kształt na krzyżyk i zostanie wyświetlona dynamiczna reprezentacja elementu wraz z polem wprowadzania dynamicznego, w którym można wpisać wartość kątową elementu (2). Aby zakończyć definiowanie elementu, można kliknąć w celu zdefiniowania rozciągnięcia elementu, wybrać punkt charakterystyczny lub wpisać wartość i nacisnąć klawisz Enter. Uwaga Elementy szkicu użyte do zdefiniowania tego elementu zostaną przeniesione do grupy Użyte szkice na karcie PathFinder, a następnie zostaną ukryte. Gdy jest to możliwe, wymiary szkicu są poddawane migracji do właściwych krawędzi modelu. Należy zauważyć, że element osi jest oddzielony od elementów szkicu, które definiują przekrój elementu, i nie został przeniesiony do listy Użyte szkice na karcie PathFinder. spse01515 Tworzenie elementów podstawowych 5-25

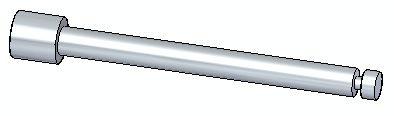

50 Lekcja Lekcja 5: 5: Tworzenie Tworzenie elementów elementów podstawowych Utwórz przekrój ruchomy Na pasku poleceń użyj opcji Utwórz przekrój ruchomy (1), aby po utworzeniu elementu utworzyć przekrój ruchomy. Opcja ta jest domyślnie włączona. Wszystkie wymiary szkicu migrują do przekroju ruchomego. Ćwiczenie: Tworzenie podstawy obróconego elementu synchronicznego Czynność: Tworzenie podstawy obróconego elementu synchronicznego Przegląd W tym ćwiczeniu przedstawiono proces tworzenia modelu części przy użyciu polecenia Obróć. Cele Utworzenie śruby imadła w celu poznania użycia polecenia Obróć do konstruowania podstawowych elementów. W tym ćwiczeniu użytkownik: Tworzyć region składający się z elementów szkicu. Użyje narzędzia zaznaczania do wywołania polecenia Obróć Tworzenie elementów podstawowych spse01515

51 Tworzenie elementów podstawowych Otwórz nowy plik części ISO metryczne Utwórz nowy plik części ISO metryczne. spse01515 Tworzenie elementów podstawowych 5-27

52 Lekcja Lekcja 5: 5: Tworzenie Tworzenie elementów elementów podstawowych Szkicowanie wstępnego kształtu podstawowego Narysuj i zwymiaruj następujący szkic Tworzenie elementów podstawowych spse01515

53 Tworzenie elementów podstawowych Tworzenie elementu podstawowego Zaznacz region. spse01515 Tworzenie elementów podstawowych 5-29

54 Lekcja Lekcja 5: 5: Tworzenie Tworzenie elementów elementów podstawowych Kliknij początek uchwytu przeciągania (1) i przeciągnij go do krawędzi (2). Uchwyt wyciągania zostanie zmieniony na uchwyt obrotu. Krawędź (2) jest osią obrotu. Kliknij torus, aby rozpocząć definiowanie rozciągnięcia obrotu Tworzenie elementów podstawowych spse01515

55 Tworzenie elementów podstawowych Geometria zostanie dynamicznie przyłączona do kursora. Na pasku poleceń wybierz opcję Przekroje ruchome (1), aby ją wyłączyć. Włącz opcję zakresu 360 (2). Zapisz i zamknij plik. spse01515 Tworzenie elementów podstawowych 5-31

56 Lekcja Lekcja 5: 5: Tworzenie Tworzenie elementów elementów podstawowych Podsumowanie W tym ćwiczeniu przedstawiono sposób tworzenia obrotowego elementu podstawowego. Szkic został utworzony i zwymiarowany. Region został obrócony, a wymiary ze szkicu zmigrowane do elementu podstawowego. Po przeciągnięciu w stronę krawędzi uchwyt przeciągania zmienia się w uchwyt obrotu Tworzenie elementów podstawowych spse01515

57 Lekcja 6: Tworzenie kolejnych elementów Intuicyjne polecenia dopasowane do kontekstu W przypadku elementów istniejącego obiektu to, czy utworzone zostanie przeciągnięcie, czy wycięcie, zależy od kierunku rozciągnięcia (definiowanego przez położenie kursora w odniesieniu do powierzchni płaskiej lub płaszczyzny szkicu). spse01515 Tworzenie elementów podstawowych 6-1

58 Lekcja Lekcja 6: 6: Tworzenie Tworzenie kolejnych kolejnych elementów elementów Tworzenie wyciągnięcia lub wycięcia: kolejne elementy Można tworzyć elementy wyciągnięte za pomocą Narzędzia zaznaczania lub polecenia Wyciągnij. Obydwa przebiegi pracy są wyjaśnione w tym temacie. Tworzenie wyciągnięcia lub wycięcia przy użyciu narzędzia zaznaczania 1. Na karcie Narzędzia główne grupa Wybór wybierz polecenie Wybierz. 2. Ustaw kursor na regionie szkicu, jak pokazano na ilustracji, a następnie kliknij, aby go zaznaczyć. Zostanie wyświetlony uchwyt wyciągania (A). 3. Ustaw kursor na uchwycie przeciągania, a następnie kliknij, aby go zaznaczyć. 4. Przesuń kursor, aby zdefiniować kierunek, w którym ma być dodany lub usunięty materiał. 6-2 Tworzenie elementów podstawowych spse01515

59 Tworzenie kolejnych elementów Jeśli klikniesz w kierunku od bryły modelu, materiał jest dodawany. Jeśli klikniesz w kierunku do bryły modelu, materiał jest usuwany. 5. Kliknij oba miejsca i zakończ element. Tworzenie wyciągnięcia lub wycięcia przy użyciu polecenia Wyciągnij 1. Na karcie Narzędzia główne grupa Bryły wybierz polecenie Przeciągnij. 2. Na pasku poleceń wykonaj jedną z następujących czynności: spse01515 Tworzenie elementów podstawowych 6-3

60 Lekcja Lekcja 6: 6: Tworzenie Tworzenie kolejnych kolejnych elementów elementów Ustaw opcję Lico, umieść kursor w obszarze szkicu i kliknij lewym przyciskiem myszy. Wybierz opcję Łańcuch, umieść kursor na jednym z połączonych łańcuchów elementów szkicu i kliknij lewym przyciskiem myszy, aby zaakceptować zaznaczenie. Ustaw opcję Pojedynczy, wybierz co najmniej jeden połączony element i kliknij prawym przyciskiem myszy, aby zaakceptować zaznaczenie. 3. Przesuń kursor, aby zdefiniować kierunek, w którym ma być dodany lub usunięty materiał. Jeśli klikniesz w kierunku od bryły modelu, materiał jest dodawany. 6-4 Tworzenie elementów podstawowych spse01515

61 Tworzenie kolejnych elementów Jeśli klikniesz w kierunku do bryły modelu, materiał jest usuwany. 4. Kliknij oba miejsca i zakończ element. Wskazówka Aby zdefiniować parametry pochylenia i wypukłości dla wyciągnięcia lub wycięcia, użyj opcji Krok: obróbka dostępnej na pasku poleceń. Patrz temat pomocy Stosowanie kąta pochylenia i wypukłości. Uwaga Więcej informacji na temat usuwania materiału w modelu składającym się z wielu brył zawarto w temacie Pomocy Wycinanie wielu brył. spse01515 Tworzenie elementów podstawowych 6-5

62 Lekcja Lekcja 6: 6: Tworzenie Tworzenie kolejnych kolejnych elementów elementów Ćwiczenie: Usuwanie materiału z elementu podstawowego Czynność: Usuwanie materiału z elementu podstawowego Przegląd W tym ćwiczeniu przedstawiono usuwanie materiału z elementu podstawowego. Cele Utwórz regiony i użyj ich w celu wycięcia materiału z części. 6-6 Tworzenie elementów podstawowych spse01515

63 Tworzenie kolejnych elementów Otwieranie istniejącego pliku Otwórz plik zapisany w ćwiczeniu: Tworzenie podstawy wyciągniętego elementu synchronicznego. spse01515 Tworzenie elementów podstawowych 6-7

64 Lekcja Lekcja 6: 6: Tworzenie Tworzenie kolejnych kolejnych elementów elementów Usuwanie materiału z bryły podstawy Wyłącz wyświetlanie grup Szkice i PMI na karcie PathFinder. Na przednim licu części narysuj szkic i dodaj wymiary. Wybierz region utworzony przez szkic. Na pasku poleceń wybierz opcję Rozciągnięcie Przez wszystkie (1). 6-8 Tworzenie elementów podstawowych spse01515

65 Tworzenie kolejnych elementów Kliknij uchwyt przeciągania. Przesuń kursor, tak aby strzałka wskazywała do wewnątrz bryły i usuń materiał. Naciśnij lewy przycisk myszy, gdy strzałka wskazuje w kierunku części. Materiał zostanie usunięty. spse01515 Tworzenie elementów podstawowych 6-9

66 Lekcja Lekcja 6: 6: Tworzenie Tworzenie kolejnych kolejnych elementów elementów Usuwanie dodatkowego materiału Narysuj szkic na licu (1) i dodaj wymiary, jak pokazano na ilustracji. Zwróć uwagę, aby środek okręgu był wyrównany ze środkiem odcinka krawędzi dolnej. Narysuj linię poziomą przechodzącą przez środek okręgu, jak pokazano na ilustracji Tworzenie elementów podstawowych spse01515

67 Tworzenie kolejnych elementów Zaznacz region, jak pokazano na ilustracji. Kliknij uchwyt przeciągania. Na pasku poleceń kliknij opcję Do następnego. Umieść kursor wewnątrz części, a następnie kliknij, gdy kierunek strzałki wskazuje wnętrze części. spse01515 Tworzenie elementów podstawowych 6-11

68 Lekcja Lekcja 6: 6: Tworzenie Tworzenie kolejnych kolejnych elementów elementów Tworzenie wycięcia kołowego Narysuj okrąg o średnicy 18 mm współśrodkowy względem istniejącego okręgu. Wybierz i zaakceptuj dwa regiony ograniczone okręgiem o średnicy 18 mm. Uwaga Jeśli zajdzie taka potrzeba, użyj narzędzia QuickPick, aby wybrać dwa regiony. Wybrany zestaw jest budowany przez wybranie pierwszego regionu, a następnie wybranie drugiego regionu przy jednoczesnym przytrzymaniu wciśniętego klawisza Ctrl. Kliknij uchwyt przeciągania Tworzenie elementów podstawowych spse01515

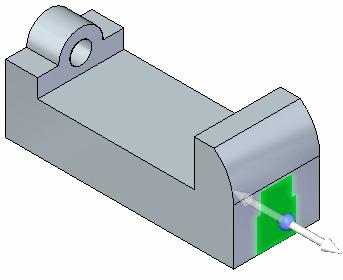

69 Tworzenie kolejnych elementów Na pasku poleceń kliknij opcję Do następnego. Umieść kursor wewnątrz części. Aby utworzyć wycięcie kołowe, kliknij, gdy strzałka wyciągnięcia wskazuje wnętrze części. spse01515 Tworzenie elementów podstawowych 6-13

70 Lekcja Lekcja 6: 6: Tworzenie Tworzenie kolejnych kolejnych elementów elementów Tworzenie kolejnego wycięcia Narysuj szkic na licu (1) i wyśrodkuj go na dolnej krawędzi lica. Użyj relacji szkicu, aby wyśrodkować szkic Tworzenie elementów podstawowych spse01515

71 Tworzenie kolejnych elementów Zaznacz region. Kliknij uchwyt przeciągania i dla opcji rozciągnięcia na pasku poleceń określ ustawienie Przez wszystkie. Ustaw kursor wewnątrz części i kliknij, gdy strzałka wyciągnięcia będzie wskazywać wnętrze części. spse01515 Tworzenie elementów podstawowych 6-15

72 Lekcja Lekcja 6: 6: Tworzenie Tworzenie kolejnych kolejnych elementów elementów Wyłącz wszystkie szkice i PMI i naciśnij kombinację klawiszy Ctrl+I, aby wyświetlić widok izometryczny. Zapisz plik. Ta część zostanie użyta w innym ćwiczeniu Tworzenie elementów podstawowych spse01515

73 Tworzenie kolejnych elementów Podsumowanie W tym ćwiczeniu przedstawiono sposób usuwania materiału z elementu podstawowego. Szkic został utworzony i zwymiarowany. Wybrano region reprezentujący obszar przekroju w celu zdefiniowania materiału do usunięcia. Ćwiczenie: Dodaj materiał do elementu podstawowego Czynność: Dodawanie materiału do elementu podstawowego Przegląd Podczas tego ćwiczenia użytkownik Utworzy cztery stopki imadła, wyciągając cztery regiony jednocześnie. Utworzy wycięcia w tylnej części imadła i przez stopki. spse01515 Tworzenie elementów podstawowych 6-17

74 Lekcja Lekcja 6: 6: Tworzenie Tworzenie kolejnych kolejnych elementów elementów Otwieranie istniejącego pliku Otwórz plik zapisany w ćwiczeniu: Usuwanie materiału z elementu podstawowego Tworzenie elementów podstawowych spse01515

75 Tworzenie kolejnych elementów Dodawanie zagięć montażowych Za pomocą elementów linii i łuku naszkicuj na dolnym licu części cztery profile zagięcia montażowego. spse01515 Tworzenie elementów podstawowych 6-19

76 Lekcja Lekcja 6: 6: Tworzenie Tworzenie kolejnych kolejnych elementów elementów Przytrzymując wciśnięty klawisz Shift, zaznacz cztery pokazane regiony Tworzenie elementów podstawowych spse01515

77 Tworzenie kolejnych elementów Wybierz strzałkę w górę, aby dodać materiał w kierunku wierzchu części. W polu wartości wymiaru wpisz odległość 8 mm i naciśnij klawisz Enter. spse01515 Tworzenie elementów podstawowych 6-21

78 Lekcja Lekcja 6: 6: Tworzenie Tworzenie kolejnych kolejnych elementów elementów Tworzenie otworów montażowych Naszkicuj cztery okręgi o średnicy 8 mm na każdym licu zagięcia montażowego. Umieść okręgi koncentrycznie względem łuku zagięcia. Wybierz wszystkie okręgi i usuń materiał z zagięć Tworzenie elementów podstawowych spse01515

79 Tworzenie kolejnych elementów Dodawanie wycięć okrągłych Na przedstawionym licu naszkicuj dwa okręgi o średnicy 7 mm i dodaj wymiary. W celu wyśrodkowania dwóch okręgów na licu narysuj linię łączącą środki obydwu okręgów. Zmień linię w element konstrukcyjny. Wyrównaj środek odcinka linii konstrukcyjnej ze środkiem odcinka górnej krawędzi na licu. Wybierz obydwa okrągłe regiony. W celu wybrania regionów konieczne może być użycie funkcji QuickPick. Usuń materiał do głębokości 16 mm. spse01515 Tworzenie elementów podstawowych 6-23

80 Lekcja Lekcja 6: 6: Tworzenie Tworzenie kolejnych kolejnych elementów elementów Naciśnij lewy przycisk myszy, aby zakończyć wykonywanie polecenia. Zapisz i zamknij ten plik Tworzenie elementów podstawowych spse01515

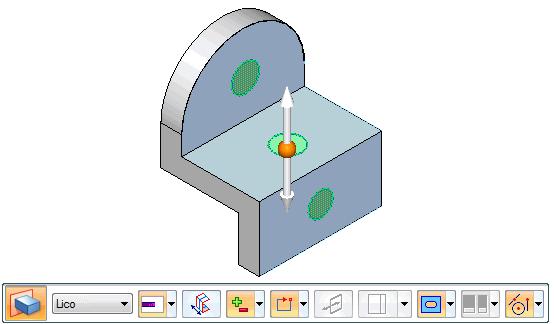

81 Tworzenie kolejnych elementów Podsumowanie Podczas tego ćwiczenia użytkownik używał operacji pozwalających na dodawanie materiału do elementu podstawowego i usuwanie materiału. spse01515 Tworzenie elementów podstawowych 6-25

82 Lekcja Lekcja 6: 6: Tworzenie Tworzenie kolejnych kolejnych elementów elementów Używanie poleceń tworzenia elementów Solid Edge zapewnia przebieg pracy modelowania oparty na elementach. W przebiegu pracy można wybrać najpierw polecenie tworzenia elementu, takie jak Przeciągnij, Otwór lub Zaokrąglenie, a następnie dzięki funkcjom oprogramowania informującym na każdym etapie o wymaganym typie danych wejściowych użytkownik będzie mógł wykonać kolejne etapy procesu. Pierwszym krokiem jest kliknięcie polecenia elementu. Następnie można użyć paska poleceń, aby zdefiniować wymagane dane wejściowe do utworzenia elementu. Pasek podpowiedzi, znajdujący się na dole obszaru roboczego, także wyświetla informacje dotyczące kolejnych czynności. Pasek poleceń Pasek poleceń dla każdego polecenia elementu zawiera wszystkie dostępne opcje dla tego polecenia. Można wybrać jedną z dwóch konfiguracji paska poleceń: Poziomy pasek narzędzi: opcje poleceń znajdują się na pasku narzędzi w widoku dokumentu Tworzenie elementów podstawowych spse01515

83 Tworzenie kolejnych elementów Pionowe okno dokowane: opcje poleceń znajdują się w pionowym oknie, które można dokować z innymi oknami. Uwaga Konfigurację paska poleceń można wybrać za pomocą pozycji menu Aplikacji Ustawienia Opcje strona Pomoce Pasek poleceń. Aby uzyskać więcej informacji, zobacz: Dostosowywanie opcji programu Solid Edge oraz Karta Pomoce (okno dialogowe Opcje Solid Edge) Wszystkie opcje danego polecenia znajdują się na pasku poleceń i zostały ogólnie zorganizowane w kolejności wymaganej do ukończenia polecenia. Za pomocą paska poleceń można też zawsze wrócić do poprzedniego kroku lub przejść do kroku opcjonalnego. Jakkolwiek tworzenie elementu jest procesem sekwencyjnym, to w celu zmiany parametrów zdefiniowanych w jednym kroku nie musisz przechodzić kolejno wszystkich kroków od początku. Wraz z paskiem poleceń na pasku podpowiedzi będą wyświetlane kolejne etapy podczas wykonywania niezbędnych opcji polecenia. Elementy konstrukcyjne i elementy odniesienia Aby ułatwić tworzenie elementów, można korzystać z elementów konstrukcyjnych i elementów odniesienia. Przykładowo, podczas tworzenia otworu można narysować linię konstrukcyjną, która pomaga w jego odpowiednim ustawieniu. Polecenie Element konstrukcyjny pozwala zmieniać element szkicu w element konstrukcyjny i odwrotnie. Elementy konstrukcyjne są wyświetlane przy użyciu innych stylów linii niż elementy szkicu. Elementy odniesienia to płaszczyzny i osie używane do definiowania płaszczyzn szkicu, rozciągnięć przeciągania i osi obrotu. spse01515 Tworzenie elementów podstawowych 6-27

84 Lekcja Lekcja 6: 6: Tworzenie Tworzenie kolejnych kolejnych elementów elementów Omówienie ćwiczenia Odpowiedz na poniższe pytania: 1. Dla elementów na istniejącym obiekcie bryłowym, co określa, czy jest tworzone przeciągnięcie, czy wycięcie? 2. Która z dwóch procedur tworzenia elementu podstawowego minimalizuje interakcję z paskiem poleceń i umożliwia szybszą pracę? 3. Istnieją dwie dostępne konfiguracje paska poleceń: pozioma i pionowa. Gdzie wybiera się konfigurację aktywną? 6-28 Tworzenie elementów podstawowych spse01515

85 Tworzenie kolejnych elementów Podsumowanie lekcji Gdy istnieje region, dostępne są dwa przebiegi pracy przeznaczone do tworzenia elementu podstawowego: przebieg pracy wybierania (środowisko synchroniczne) oraz przebieg pracy tworzenia. Kształty powierzchni są bezpośrednio powiązane z krzywymi definiującymi te powierzchnie. Dlatego kontrolowanie krzywych jest istotne w przypadku modyfikowania topologii powierzchni. Aby ułatwić tworzenie elementów, można korzystać z elementów konstrukcyjnych i elementów odniesienia. Przykładowo, podczas tworzenia otworu można narysować linię konstrukcyjną, która pomaga w jego odpowiednim ustawieniu. Polecenie Element konstrukcyjny umożliwia zamianę element szkicu na element konstrukcyjny. Elementy odniesienia to płaszczyzny i osie używane do definiowania płaszczyzn szkicu, rozciągnięć przeciągania i osi obrotu. spse01515 Tworzenie elementów podstawowych 6-29

86

87 Lekcja 7: Wymiary modelu Jeśli istnieje model bryłowy, można go w pełni zwymiarować zgodnie z potrzebami. Wymiary potrzebne w procesie produkcyjnym oraz wymagane przez inne funkcje występujące w kolejnych procesach można zdefiniować bezpośrednio na krawędziach i licach modelu. W rzeczywistości tworzenie jakichkolwiek wymiarów w szkicu 2D nie jest wymagane. Można poczekać, aż zostanie utworzony element podstawowy, i wówczas wykonać wszystkie działania związane z wymiarowaniem. spse01515 Tworzenie elementów podstawowych 7-1

88 Lekcja Lekcja 7: 7: Wymiary Wymiary modelu modelu Wymiarowanie modelu Solid Edge udostępnia ujednolicony zestaw poleceń wymiarowania, dostosowany do pracy ze szkicami 2D i do umieszczania wymiarów w modelu 3D. Jeden zestaw narzędzi upraszcza pracę, ponieważ można skupić się na wykonywaniu zadań bez potrzeby wyszukiwania poleceń charakterystycznych dla środowiska 2D lub 3D. Dostęp do poleceń wymiarowania można uzyskać w Solid Edge z kart podanych poniżej. Narzędzia główne Szkicowanie Powierzchnie PMI Uwaga Karta PMI udostępnia dodatkowe polecenia wymiarowania oraz pełen zestaw adnotacji produkcyjnych. Stosowanie wymiarów w modelu 3D przebiega tak samo, jak umieszczanie ich na szkicu 2D. Ze względu na to, że ten temat został już omówiony w jednej z poprzednich lekcji, nie będziemy tutaj przedstawiać poszczególnych typów. 7-2 Tworzenie elementów podstawowych spse01515

89 Wymiary modelu Edytowanie wymiarów modelu Wymiary dołączone do krawędzi modelu to wymiary PMI. Wymiary PMI tworzy się pośrednio z użyciem migracji szkicu oraz bezpośrednio, dodając je do modelu. Aby modyfikować modele, można edytować wymiary dołączone do krawędzi elementów synchronicznych. Kolor wymiaru określa, czy można go bezpośrednio edytować. Więcej informacji na temat tworzenia i edytowania wymiarów PMI można znaleźć w temacie pomocy Wymiary i adnotacje PMI. Narzędzia edycji wymiarów modelu Po kliknięciu tekstu wymiaru zostaną wyświetlone narzędzia wyboru i edycji modelu: Opcje edycji wartości wymiaru Pasek podręczny Modyfikuj wymiar Panel Założenia projektowe Zmiana rozmiaru modelu Rozmiar modelu można zmienić, zmieniając wartość jednego lub kilku wymiarów PMI. Przykładowo: po wybraniu tekstu wymiaru dla wymiaru 60 mm (1) zostanie wyświetlony uchwyt edycji wartości wymiaru [(2)(3)]. Uchwyt edycji wartości wymiaru wskazuje sposób, w jaki zachowa się model po wprowadzeniu nowej wartości wymiaru. spse01515 Tworzenie elementów podstawowych 7-3

90 Lekcja Lekcja 7: 7: Wymiary Wymiary modelu modelu Określanie zmian Można użyć przycisku Blokuj (1) znajdującego się w oknie dialogowym Edycja wartości wymiaru, aby upewnić się, że wymiary i kontrolowana przez nie geometria modelu nie zostaną zmienione podczas edycji innych wymiarów modelu. Można na przykład przed edycją wymiaru 60 mm zablokować oba wymiary 20 mm. Następnie można zmienić wymiar 60 mm na 70 mm. Wymiary 20 mm nie zostaną zmienione. Wymiary PMI są wyświetlane różnymi kolorami w zależności od tego, czy są zablokowane czy nie. Określanie kierunku zmian Po wyróżnieniu lub wybraniu tekstu wymiaru w wymiarze 3D zakończenia wymiaru zostaną zaktualizowane, aby wskazywały stronę modelu, która zostanie zmieniona w przypadku edycji wartości wymiaru. Strzałka 3D (2) zostanie wyświetlona po stronie modelu, która zostanie zmodyfikowana, a kula 3D (1) zostanie wyświetlona po stronie modelu, która pozostanie nieruchoma. 7-4 Tworzenie elementów podstawowych spse01515

91 Wymiary modelu Aby określić sposób reakcji modelu na edycję wymiarów, można także użyć opcji znajdujących się w oknie dialogowym. Użyj strzałek kierunku, aby określić, która strona modelu zostanie zmodyfikowana (1), a która strona pozostanie nieruchoma (2). Oprócz tego można przeprowadzić symetryczną edycję poprzez wybranie symetrycznej strzałki. Określanie wyboru lica za pomocą panelu Założenia projektowe Po wybraniu wymiaru do edycji można dodawać lub usuwać lica ze zbioru zaznaczeń, zmieniając opcje panelu Założenia projektowe. W ten sposób można kontrolować zachowanie modelu podczas jego modyfikacji. Więcej informacji można znaleźć w temacie pomocy Korzystanie z panelu Zamierzenie projektowe. spse01515 Tworzenie elementów podstawowych 7-5

92 Lekcja Lekcja 7: 7: Wymiary Wymiary modelu modelu Ćwiczenie: Wymiarowanie modelu Czynność: Wymiarowanie modelu Przegląd W tym ćwiczeniu przedstawiono proces stosowania wymiarów w celu zdefiniowania i kontrolowania modelu. Cele Użycie niektórych poleceń wymiarowania w odniesieniu do istniejącej części. W tym ćwiczeniu użytkownik: Umieszczanie wymiarów liniowych i promieniowych. Modyfikowanie tych wymiarów i obserwowanie zmian modelu. Użycie wirtualnych wierzchołków do definiowania wymiarów. 7-6 Tworzenie elementów podstawowych spse01515

93 Wymiary modelu Otwieranie pliku Otwarta jaw.par. spse01515 Tworzenie elementów podstawowych 7-7

94 Lekcja Lekcja 7: 7: Wymiary Wymiary modelu modelu Dodawanie wymiarów do modelu Uwaga Przedmiotem tego ćwiczenia jest umieszczenie wymiarów na części 3D i użycie ich do zmiany wielkości modelu. Dzięki temu użytkownik dowie się, że wymiary można dodać w dowolnym momencie w cyklu projektowania, oraz że te wymiary kontrolują model. Na karcie PathFinder wyłącz wyświetlanie grupy Wymiary w sekcji PMI. W następnym kroku zostaną wstawione wymiary promieniowe. Współśrodkowe lica kołowe (zaznaczone kolorem czerwonym) są wykrywane przez program Solid Edge jako lica odsunięte. W systemie następuje próba zachowania odległości odsunięcia między tymi licami. Istnieje reguła Założenia projektowe o nazwie Odsunięcie. Zostanie ona wyłączona. Rozwiązanie Założenia projektowe opisano w szkoleniu Praca z relacjami między licami (spse01525). Umieść wymiar średnicy na otworze. W panelu Założenia projektowe usuń zaznaczenie reguły Odsunięcie (1). Zmień wartość na 20 mm i naciśnij klawisz Enter. 7-8 Tworzenie elementów podstawowych spse01515

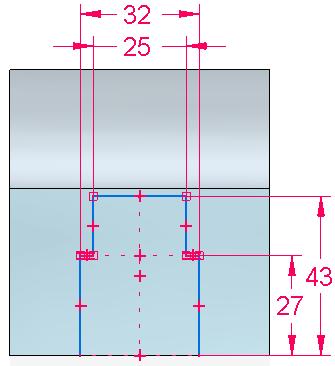

95 Wymiary modelu Umieść wymiar promienia na powierzchni siodłowej i zmień wartość na 25 mm. Wybierz polecenie Odległość pomiędzy, aby umieścić wymiar reprezentujący ogólną wysokość części. Na pasku poleceń kliknij opcję Zablokuj płaszczyznę wymiaru. spse01515 Tworzenie elementów podstawowych 7-9

96 Lekcja Lekcja 7: 7: Wymiary Wymiary modelu modelu Użyj narzędzia QuickPick, aby zaznaczyć pokazaną płaszczyznę wymiaru. Kliknij krawędź (1), a następnie krawędź (2) Tworzenie elementów podstawowych spse01515

97 Wymiary modelu Zmień wartość wymiaru na 86 mm. Upewnij się, czy strzałki kierunku wskazują w górę. Naciśnij klawisz F3, aby odblokować płaszczyznę wymiaru. Naciśnij klawisz F5, aby odświeżyć ekran i wyłączyć wyświetlanie płaszczyzny wymiaru. Zapisz i zamknij ten plik. spse01515 Tworzenie elementów podstawowych 7-11

98 Lekcja Lekcja 7: 7: Wymiary Wymiary modelu modelu Wymiarowanie do punktów przecięcia Otwarta jaw_rounds.par. Część z tego pliku jest podobna do części z poprzedniego ćwiczenia. Plik zawiera zaokrąglenia. Naciśnij klawisze Ctrl+F, aby zmienić widok z przodu Tworzenie elementów podstawowych spse01515

99 Wymiary modelu Użyj narzędzia PathFinder, aby ukryć wymiary. Umieść wymiar Odległość pomiędzy od krawędzi dolnej do krawędzi spodniej, jak pokazano na rysunku. Zmień wartość na 40 mm. spse01515 Tworzenie elementów podstawowych 7-13

100 Lekcja Lekcja 7: 7: Wymiary Wymiary modelu modelu Nadal w poleceniu Odległość pomiędzy wybierz zaokrąglenie, aby zwymiarować do środka zaokrąglenia. Uwaga Zwróć uwagę na to, że wymiar został dołączony do wirtualnego środka zaokrąglenia. Umieść wymiar. Zapisz i zamknij ten plik Tworzenie elementów podstawowych spse01515

101 Wymiary modelu Podsumowanie Przedmiotem tego ćwiczenia było umieszczanie wymiarów na modelu 3D. Tych wymiarów można używać do kontrolowania kształtu modelu. Przedstawiono w nim także sposób wymiarowania przecięcia z użyciem wierzchołka wirtualnego. spse01515 Tworzenie elementów podstawowych 7-15

102 Lekcja Lekcja 7: 7: Wymiary Wymiary modelu modelu Pochłanianie szkicu i przenoszenie wymiarów W dokumentach części synchronicznej i części blaszanej można zwykle rysować geometrię szkicu 2D, aby tworzyć elementy modelu bryłowego. Podczas korzystania z elementów szkicu do tworzenia elementu w modelu synchronicznym elementy szkicu są pochłaniane, a umieszczone na szkicu wymiary 2D są przenoszone na właściwe krawędzie obiektu bryłowego tam, gdzie to możliwe. Więcej informacji na ten temat można znaleźć w temacie Pochłanianie szkicu i przenoszenie wymiarów w kursie Szkicowanie (spse01510) Tworzenie elementów podstawowych spse01515

103 Wymiary modelu Omówienie ćwiczenia Odpowiedz na poniższe pytania: 1. Jakie typy wymiarów są dołączane do krawędzi modelu? 2. W jaki sposób można zapobiegać wprowadzaniu zmian w wymiarach podczas edycji innych wymiarów w modelu? spse01515 Tworzenie elementów podstawowych 7-17

104 Lekcja Lekcja 7: 7: Wymiary Wymiary modelu modelu Podsumowanie lekcji Można definiować wymiary niezbędne do produkcji i na innych dalszych etapach bezpośrednio w krawędziach i licach modelu. W rzeczywistości tworzenie jakichkolwiek wymiarów w szkicu 2D nie jest wymagane. Można poczekać, aż zostanie utworzony element podstawowy, i wówczas wykonać wszystkie działania związane z wymiarowaniem. Program Solid Edge udostępnia ujednolicony zestaw poleceń wymiarowania, dostosowany do pracy ze szkicami 2D i do umieszczania wymiarów w modelu 3D. Jeden zestaw narzędzi upraszcza pracę, ponieważ można skupić się na wykonywaniu zadań bez potrzeby wyszukiwania poleceń charakterystycznych dla środowiska 2D lub 3D. Wymiary PMI tworzy się pośrednio z użyciem migracji szkicu oraz bezpośrednio, dodając je do modelu. Rozmiar modelu można zmienić, zmieniając wartość jednego lub kilku wymiarów PMI Tworzenie elementów podstawowych spse01515

105 Lekcja 8: Układy współrzędnych W obiekcie synchronicznym układ współrzędnych to zestaw płaszczyzn i osi używanych do przypisywania współrzędnych do elementów, części i złożeń. Szkice można także rysować na płaszczyznach głównych powiązanych z układem współrzędnych. Dostępne są dwa typy układów współrzędnych: Główny układ współrzędnych Niestandardowe układy współrzędnych Podczas tworzenia części synchronicznych zwykle używa się głównych płaszczyzn głównego układu współrzędnych do rysowania szkiców 2D w obszarze 3D. Można użyć układu współrzędnych do ustawienia położenia części w złożeniu. Odległości względem układu współrzędnych można zmierzyć przy użyciu poleceń Zmierz odległość i Zmierz odległość minimalną. Można wyświetlać i ukrywać główny układ współrzędnych. Układy współrzędnych są wyświetlane w grupie Układ współrzędnych na karcie PathFinder. spse01515 Tworzenie elementów podstawowych 8-1

106 Lekcja Lekcja 8: 8: Układy Układy współrzędnych Główny układ współrzędnych Główny układ współrzędnych jest wyświetlany na początku nowego dokumentu nowej części lub złożenia. Podczas tworzenia części synchronicznych zwykle używa się głównych płaszczyzn głównego układu współrzędnych do rysowania szkicu 2D pierwszego elementu nowej części. Można przykładowo narysować pierwszy szkic nowej części na głównej płaszczyźnie XY głównego układu współrzędnych. Można także umieścić wymiary i relacje geometryczne względem półosi wielkich układu współrzędnych. Niestandardowe układy współrzędnych Podczas tworzenia niestandardowego układu współrzędnych można ustawić układ współrzędnych względem geometrii modelu, innego układu współrzędnych lub pustego obszaru. Podczas umieszczania niestandardowego układu współrzędnych można użyć klawiszy skrótów do kontrolowania orientacji układu współrzędnych. Układ współrzędnych umieszczany na licu modelu jest ustawiany względem krawędzi liniowych na licu. Można przykładowo użyć klawisza N, aby wybrać inną krawędź modelu w celu zorientowania układu współrzędnych. Właściwe klawisze skrótów są wyświetlane na pasku podpowiedzi podczas umieszczania układu współrzędnych. 8-2 Tworzenie elementów podstawowych spse01515

107 Układy współrzędnych Ćwiczenie: Modelowanie za pomocą układu współrzędnych Czynność: Modelowanie za pomocą układu współrzędnych Przegląd W tym ćwiczeniu przedstawiono tworzenie elementów za pomocą układu współrzędnych. Cele Utwórz uchwyt kubka za pomocą układu współrzędnych. spse01515 Tworzenie elementów podstawowych 8-3

108 Lekcja Lekcja 8: 8: Układy Układy współrzędnych Otwieranie pliku części Otwarta cup.par. 8-4 Tworzenie elementów podstawowych spse01515

109 Układy współrzędnych Tworzenie układu współrzędnych Na karcie Narzędzia główne w grupie Płaszczyzny wybierz polecenie Układ współrzędnych. Umieść układ współrzędnych na zewnętrznej cylindrycznej powierzchni kubka. Nie przejmuj się precyzyjnym umiejscowieniem. Po umieszczeniu elementu naciśnij klawisz Esc. Umieść wymiar między osią X układu współrzędnych a górną krawędzią kubka. Wybierz opcję Zablokuj płaszczyznę wymiaru. Zablokuj w płaszczyźnie XY na układzie współrzędnych na licu walcowym. spse01515 Tworzenie elementów podstawowych 8-5

110 Lekcja Lekcja 8: 8: Układy Układy współrzędnych Wybierz oś X układu współrzędnych. Wybierz krawędź na górze kubka. Zmień wartość wymiaru na 52 mm. Naciśnij klawisz F3, aby odblokować płaszczyznę wymiaru, a następnie klawisz F5, aby ją ukryć. 8-6 Tworzenie elementów podstawowych spse01515

111 Układy współrzędnych Tworzenie uchwytu Narysuj prostokąt na płaszczyźnie XZ układu współrzędnych. Naciskaj klawisz N, dopóki krawędź (oznaczona kolorem zielonym) widoczna na płaszczyźnie nie zostanie wyróżniona. Następnie naciśnij klawisz F3, aby zablokować w tej płaszczyźnie. Na karcie Widok w grupie Widoki wybierz polecenie Widok szkicu. Dodaj wymiary, tak jak to pokazano na ilustracji. Naciśnij klawisz F3, aby odblokować płaszczyznę szkicu. Naciśnij kombinację klawiszy Ctrl+I, aby powrócić do widoku ISO. spse01515 Tworzenie elementów podstawowych 8-7

112 Lekcja Lekcja 8: 8: Układy Układy współrzędnych Wybierz polecenie Obróć, aby utworzyć uchwyt. Wybierz prostokąt jako szkic. Zaakceptuj go, a następnie wybierz oś X układu współrzędnych jako oś obrotu. Aby zlokalizować oś X, można użyć funkcji QuickPick. Uwaga W funkcji QuickPick oś X ma nazwę Krawędź (Układ współrzędnych 3) lub podobną. Na pasku poleceń usuń zaznaczenie opcji Utwórz przekrój ruchomy. Na pasku poleceń ustaw opcję Symetryczne i wpisz kąt wynoszący 183 stopnie. Naciśnij klawisz Enter. Zapisz plik. 8-8 Tworzenie elementów podstawowych spse01515

113 Układy współrzędnych Opcjonalna: Wykończenie zamknięcia Aby estetycznie wykończyć uchwyt, można dodać zaokrąglenia do krawędzi. Najpierw dodaj zaokrąglenie o promieniu 5 mm do czterech krawędzi uchwytu, a następnie kliknij prawym przyciskiem myszy. Dodaj zaokrąglenie o promieniu 7 mm do dwóch krawędzi interfejsu zamknięcia/uchwytu. Wyłącz wyświetlanie pozycji układu współrzędnych w grupie Układy współrzędnych. spse01515 Tworzenie elementów podstawowych 8-9

114 Lekcja Lekcja 8: 8: Układy Układy współrzędnych Zapisz i zamknij ten plik Tworzenie elementów podstawowych spse01515

115 Układy współrzędnych Podsumowanie Podczas tego ćwiczenia użytkownik dowiedział się, w jaki sposób utworzyć układ współrzędnych w celu narysowania szkicu. Położenie układu współrzędnych zostało zdefiniowane za pomocą wymiarów. spse01515 Tworzenie elementów podstawowych 8-11

116 Lekcja Lekcja 8: 8: Układy Układy współrzędnych Omówienie ćwiczenia Odpowiedz na poniższe pytania: 1. Jakie są dwa typy układów współrzędnych? 2. Czy można zlokalizować typ układu współrzędnych względem geometrii modelu lub innego układu współrzędnych? 8-12 Tworzenie elementów podstawowych spse01515

117 Układy współrzędnych Podsumowanie lekcji Podczas tworzenia części synchronicznych zwykle używa się głównych płaszczyzn głównego układu współrzędnych do rysowania szkiców 2D w obszarze 3D. Można użyć układu współrzędnych do ustawienia położenia części w złożeniu. Odległości względem układu współrzędnych można zmierzyć przy użyciu poleceń Zmierz odległość i Zmierz odległość minimalną. Można wyświetlać i ukrywać główny układ współrzędnych. Układy współrzędnych są wyświetlane w grupie Układ współrzędnych na karcie PathFinder. Punkty przebicia i sylwetki mogą pomóc w połączeniu krzywych z geometrią spoza płaszczyzny. spse01515 Tworzenie elementów podstawowych 8-13

118

119 Lekcja 9: Zestawy Użycie polecenia Przeciągnij powoduje utworzenie zestawu lic na karcie PathFinder; używane są nazwy takie jak Wyciągnięcie 1. Ten zestaw obejmuje wszystkie lica w wyciągnięciu. Wynikowy zestaw lic może zostać użyty jako dane wejściowe w przypadku innych poleceń. Zestaw można grupować w celu dokonywania dalszych wyborów. spse01515 Tworzenie elementów podstawowych 9-1

120 Lekcja Lekcja 9: 9: Zestawy Zestawy Praca z zestawami niestandardowymi Można użyć zestawów niestandardowych do zgrupowania zestawu elementów, lic, szkiców i innych elementów modelu w jedną pozycję w części Synchroniczne karty PathFinder. Ułatwia to manipulowanie zestawem elementów przy modyfikowaniu modelu. Utworzony zestaw niestandardowy zostanie dodany do grupy Zestaw niestandardowy na karcie PathFinder. Można przykładowo utworzyć zestaw niestandardowy, który zawiera element wyciągnięty, dwa wycięcia na elemencie wyciągniętym oraz elementy zaokrąglenia pomiędzy elementem wyciągniętym a pozostałą częścią modelu. Można następnie wybrać zestaw niestandardowy na karcie PathFinder i użyć uchwytu sterującego do szybkiego przeniesienia zestawu niestandardowego w nowe położenie. 9-2 Tworzenie elementów podstawowych spse01515
