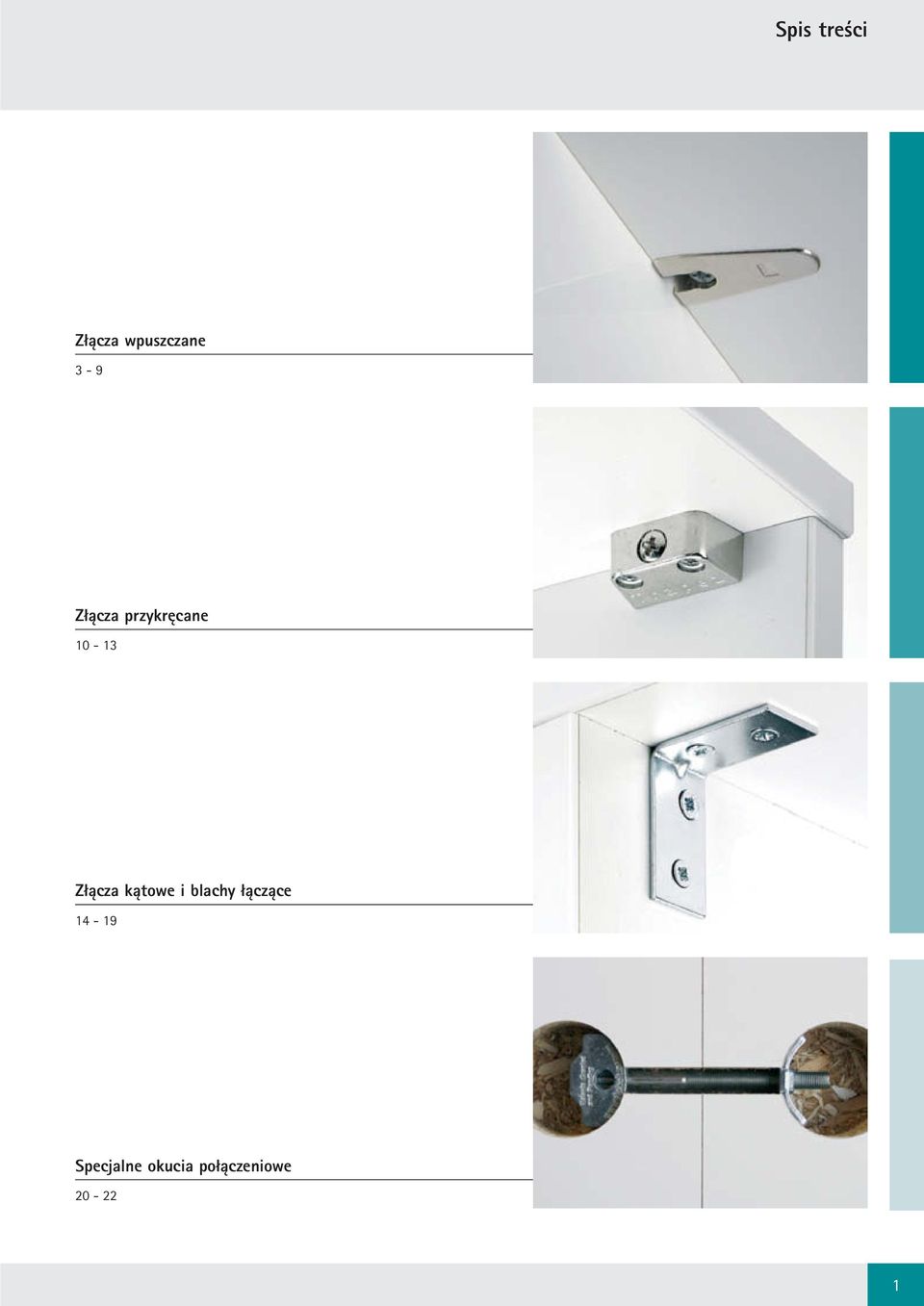

3 Spis treści Złącza wpuszczane 3-9 Złącza przykręcane Złącza kątowe i blachy łączące Specjalne okucia połączeniowe

4 Przegląd produktów Złącza i Złącza wpuszczane Numer strony 3-9 Złącza przykręcane Numer strony Złącze kątowe Numer strony Opis Łącznik składany Złącze mimośrodowe do ciasnych i mocnych połączeń, łącznik z trzpieniem montażowym. Śruby łączące Mufy i trzpień połączeniowy Opis Łącznik przykręcany z tworzywa lub metalu - prosty w montażu bez nawierceń. Złącze ściany tylnej w szafach Uniwesalny łącznik z tworzywa Opis Kątownik do krzeseł Złącze kątowe Kątownik połączeniowy regulowany Płaski kątownik połączeniowy Blachy łączące Złącza do blatów Numer strony 20 Okucia do łóżek Numer strony 21 Inne okucia połączeniowe Numer strony 22 Opis Do ciasnego i mocnego połączenia blatów roboczych z płyty komórkowej. Łącznik cechują: Montaż gwintowy Płytki zaciskowe Opis Łącznik boku i podgłówka Złącze belki środkowej Nakładki na stelaż Łącznik z regulacją wysokości Opis Złącze do stołu Śruba regulacyjna 2

5 Złącza wpuszczane Excenter VB Złącze mimośrodowe VB 36/16 Z trzpieniem do wkręcania ze stali do otworu ø 5mm Do ciasnego i mocnego połączenia pomiędzy półką a ścianką boczną Do podwójnych wierceń o rozstawie 32 mm (ø 20 mm i ø 10 mm) W wieńcach dolnych można zacisnąć mimośród również od góry Półka nakładana od góry lub od przodu Art. nr EAN Materiał / Średnica wierc. ø / FB-grubość Ilość / wykończenie powierzchni głębokość mm mm opakowanie Cynk. odlew ciśnieniowy niklow. (20/10) /(12,5/10,5) 16 4 szt. / paczka* Art. nr EAN Materiał / Średnica wierc. ø / FB-grubość Ilość / wykończenie powierzchni głębokość mm mm opakowanie Tworzywo sztuczne biały (20/10) / (12,5/10,5) 16 4 szt. / paczka* Złącze mimośrodowe VB 35/16 Z trzpieniem do wkręcania ze stali do otworu ø 5mm Do ciasnego i mocnego połączenia pomiędzy półką a ścianką boczną Z wyciętym otworem (ø 20 mm) W wieńcach dolnych można zacisnąć mimośród również od góry Półka nakładana od góry lub od przodu Art. nr EAN Materiał / Średnica wierc. ø / FB-grubość Ilość / wykończenie powierzchni głębokość mm mm opakowanie Cynk. odlew ciśnieniowy niklow. 20 / 12, szt. / woreczek* Cynk. odlew ciśnieniowy niklow. 20 / 12, szt. / paczka* Art. nr EAN Materiał / Średnica wierc. ø / FB-grubość Ilość / wykończenie powierzchni głębokość mm mm opakowanie Tworzywo sztuczne biały 20 / 12, szt. / woreczek* Tworzywo sztuczne biały 20 / 12, szt. / paczka* ø Złącze mimośrodowe VB 35/16 Do mocowania ściany środkowej Z gwintowaną tuleją ze stali Do ciasnego i mocnego połączenia pomiędzy dwiema półkami a ścianką boczną Z wyciętym otworem (ø 20 mm) W wieńcach dolnych można zacisnąć mimośród również od góry Półka nakładana od góry lub od przodu Art. nr EAN Materiał / Średnica wierc. ø / FB-grubość Ilość / wykończenie powierzchni głębokość mm mm opakowanie Cynk. odlew ciśnieniowy niklow. 20 / 12, szt. / paczka* 3

6 Złącza wpuszczane Rastex Złącze Rastex 12 / 15 Z trzpieniem do wkręcania ze stali do otworu ø 5mm Do ciasnego i mocnego połączenia pomiędzy półką a ścianką boczną Pewne prowadzenie trzpienia w trakcie montażu dzięki swobodnie obracającej się tulejce Podwójne zabezpieczenie dzięki karbowaniu na powierzchni zewnętrznej i wewnętrznej Art. nr EAN Materiał / ø x długość części FB-grubość Ilość / wykończenie powierzchni zaciskowej mm mm opakowanie Stal / cynk. odlew ciśnieniowy 12 x szt. / paczka* Stal cynk. odlew ciśnien. niklow. 15 x szt. / woreczek* Stal cynk. odlew ciśnien. niklow. 15 x szt. / paczka* Art. nr EAN Materiał / ø x długość części FB-grubość Ilość / wykończenie powierzchni zaciskowej mm mm opakowanie Stal cynk. odlew ciśnien. niklow. 15 x szt. / paczka* Złącze mimośrodowe Rastex 15 Art. nr EAN Materiał / Średnica wierc. ø / FB-grubość Ilość / wykończenie powierzchni głębokość mm mm opakowanie Cynk. odlew ciśnieniowy niklow. 15 x 12, szt. / paczka* Trzpień wkręcany Twister do złącza mimośrodowego Rastex Art. nr EAN Materiał / Długość części Średnica Ilość / wykończ. powierzchni zaciskowej mm wierc. ø mm opakowanie Stal niklowany szt. / woreczek* Stal niklowany szt. / paczka* Art. nr EAN Materiał / Długość części Średnica Ilość / wykończenie powierzchni zaciskowej mm wierc. ø mm opakowanie Stal niklowany szt. / paczka* Złącze Rastex 25 z zaślepkami Art. nr EAN Materiał / ø x długość części FB-grubość Ilość / wykończenie powierzchni zaciskowej mm mm opakowanie Stal cynk. odlew ciśnien. niklow. 25 x 24, szt. / paczka* Złącze Rastex 25 Art. nr EAN Materiał / ø x długość części FB-grubość Ilość / wykończenie powierzchni zaciskowej mm mm opakowanie Stal cynk. odlew ciśnien. niklow. 25 x 24, szt. / woreczek* Złącze mimośrodowe Rastex 25 Art. nr EAN Materiał / Średnica wierc. ø / FB-grubość Ilość / wykończ. powierzchni głębokość mm mm opakowanie Cynk. odlew ciśnieniowy niklow. 25 / szt. / paczka* 4

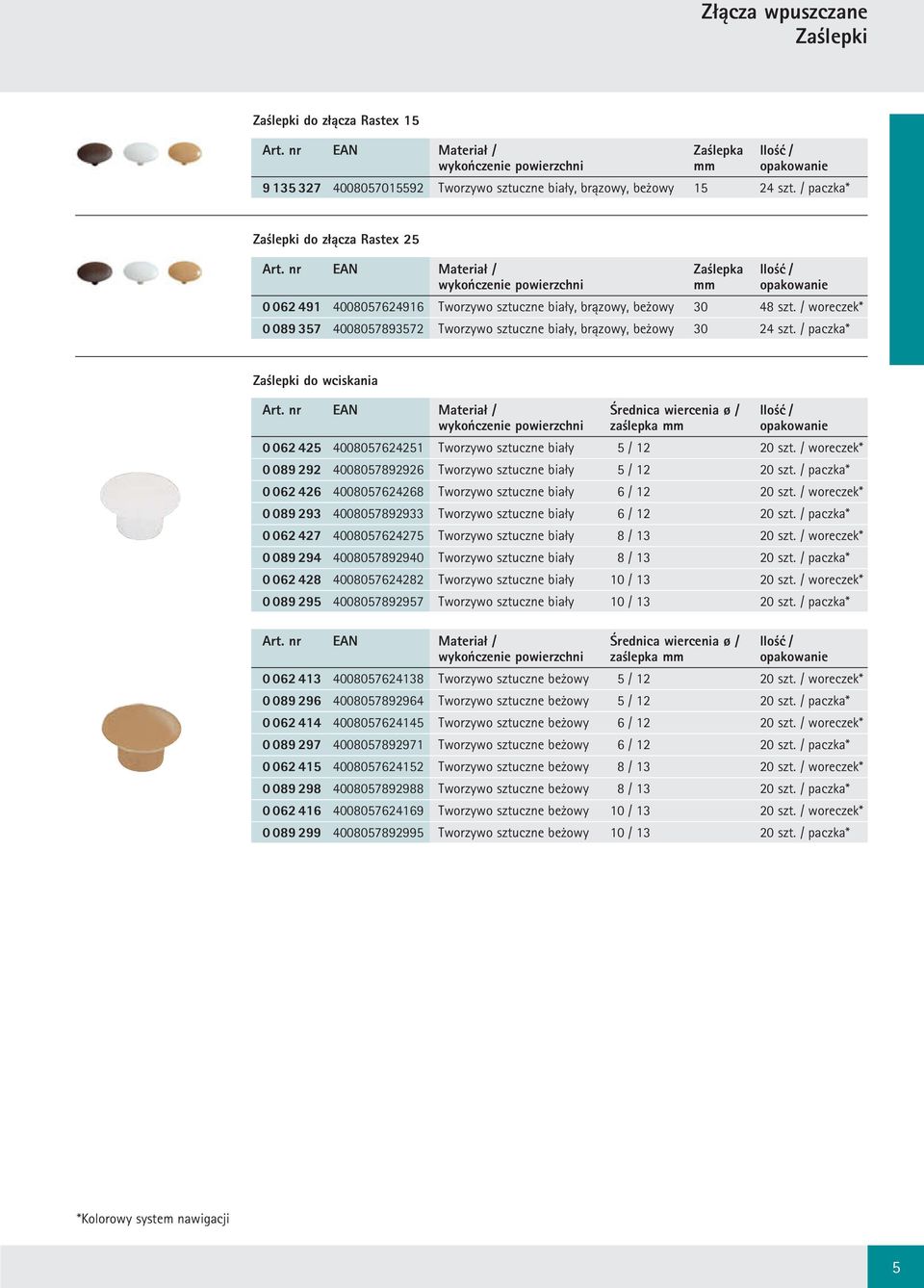

7 Złącza wpuszczane Zaślepki Zaślepki do złącza Rastex 15 Art. nr EAN Materiał / Zaślepka Ilość / wykończenie powierzchni mm opakowanie Tworzywo sztuczne biały, brązowy, beżowy szt. / paczka* Zaślepki do złącza Rastex 25 Art. nr EAN Materiał / Zaślepka Ilość / wykończenie powierzchni mm opakowanie Tworzywo sztuczne biały, brązowy, beżowy szt. / woreczek* Tworzywo sztuczne biały, brązowy, beżowy szt. / paczka* Zaślepki do wciskania Art. nr EAN Materiał / Średnica wiercenia ø / Ilość / wykończenie powierzchni zaślepka mm opakowanie Tworzywo sztuczne biały 5 / szt. / woreczek* Tworzywo sztuczne biały 5 / szt. / paczka* Tworzywo sztuczne biały 6 / szt. / woreczek* Tworzywo sztuczne biały 6 / szt. / paczka* Tworzywo sztuczne biały 8 / szt. / woreczek* Tworzywo sztuczne biały 8 / szt. / paczka* Tworzywo sztuczne biały 10 / szt. / woreczek* Tworzywo sztuczne biały 10 / szt. / paczka* Art. nr EAN Materiał / Średnica wiercenia ø / Ilość / wykończenie powierzchni zaślepka mm opakowanie Tworzywo sztuczne beżowy 5 / szt. / woreczek* Tworzywo sztuczne beżowy 5 / szt. / paczka* Tworzywo sztuczne beżowy 6 / szt. / woreczek* Tworzywo sztuczne beżowy 6 / szt. / paczka* Tworzywo sztuczne beżowy 8 / szt. / woreczek* Tworzywo sztuczne beżowy 8 / szt. / paczka* Tworzywo sztuczne beżowy 10 / szt. / woreczek* Tworzywo sztuczne beżowy 10 / szt. / paczka* 5

8 Złącza wpuszczane Direkta 2 Śruba połączeniowej Direkta 2 Z zaślepkami Art. nr EAN Materiał / Wymiary Średnica Ilość / wykończ. powierzchni mm wiercenia ø mm opakowanie Stal ocynkowany 6,3 x szt. / paczka* Śruba połączeniowej Direkta 2 Bez zaślepek Art. nr EAN Materiał / Wymiary Średnica Ilość / wykończ. powierzchni mm wiercenia ø mm opakowanie Stal ocynkowany 6,3 x szt. / woreczek* Stal ocynkowany 6,3 x szt. / paczka* Zaślepki do śruby połączeniowej Direkta 2 Art. nr EAN Materiał / Zaślepka Ilość / wykończenie powierzchni mm opakowanie Tworzywo sztuczne biały, brązowy, beżowy szt. / woreczek* Tworzywo sztuczne biały, brązowy, beżowy szt. / paczka* Złącze Everfix z Duplo Odporność na wyrywanie 80 kg Trzyma natychmiast, jest nierozłączny i staje się niewidoczny Art. nr EAN Materiał / Średnica wiercenia ø / Ilość / wykończenie powierzchni głębokość mm opakowanie Tworzywo sztuczne biały 12 / 9,5 8 szt. / paczka* Łączenie powierzchni Montaż korpusów Łączenie oskrzyń 6

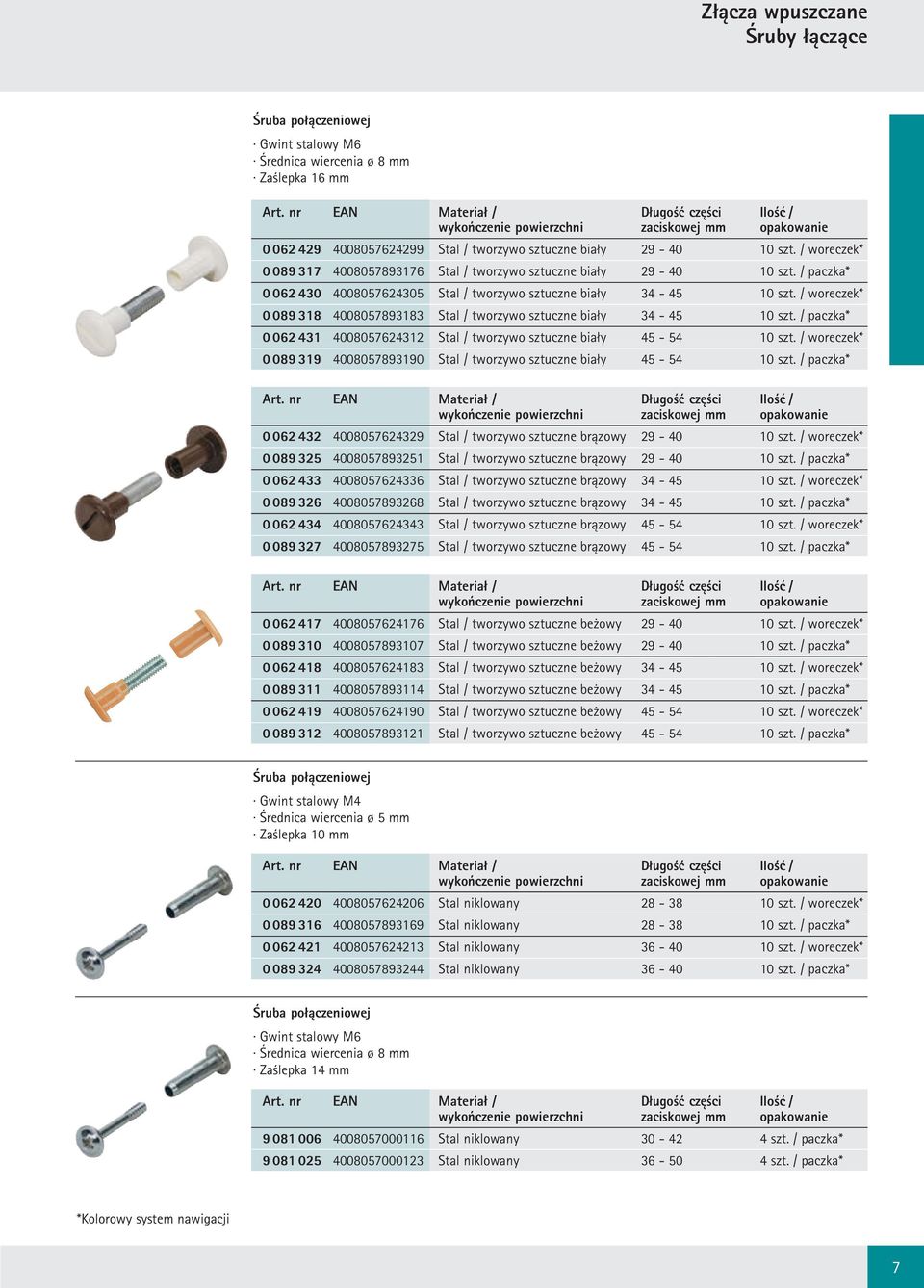

9 Złącza wpuszczane Śruby łączące Śruba połączeniowej Gwint stalowy M6 Średnica wiercenia ø 8 mm Zaślepka 16 mm Art. nr EAN Materiał / Długość części Ilość / wykończenie powierzchni zaciskowej mm opakowanie Stal / tworzywo sztuczne biały szt. / woreczek* Stal / tworzywo sztuczne biały szt. / paczka* Stal / tworzywo sztuczne biały szt. / woreczek* Stal / tworzywo sztuczne biały szt. / paczka* Stal / tworzywo sztuczne biały szt. / woreczek* Stal / tworzywo sztuczne biały szt. / paczka* Art. nr EAN Materiał / Długość części Ilość / wykończenie powierzchni zaciskowej mm opakowanie Stal / tworzywo sztuczne brązowy szt. / woreczek* Stal / tworzywo sztuczne brązowy szt. / paczka* Stal / tworzywo sztuczne brązowy szt. / woreczek* Stal / tworzywo sztuczne brązowy szt. / paczka* Stal / tworzywo sztuczne brązowy szt. / woreczek* Stal / tworzywo sztuczne brązowy szt. / paczka* Art. nr EAN Materiał / Długość części Ilość / wykończenie powierzchni zaciskowej mm opakowanie Stal / tworzywo sztuczne beżowy szt. / woreczek* Stal / tworzywo sztuczne beżowy szt. / paczka* Stal / tworzywo sztuczne beżowy szt. / woreczek* Stal / tworzywo sztuczne beżowy szt. / paczka* Stal / tworzywo sztuczne beżowy szt. / woreczek* Stal / tworzywo sztuczne beżowy szt. / paczka* Śruba połączeniowej Gwint stalowy M4 Średnica wiercenia ø 5 mm Zaślepka 10 mm Art. nr EAN Materiał / Długość części Ilość / wykończenie powierzchni zaciskowej mm opakowanie Stal niklowany szt. / woreczek* Stal niklowany szt. / paczka* Stal niklowany szt. / woreczek* Stal niklowany szt. / paczka* Śruba połączeniowej Gwint stalowy M6 Średnica wiercenia ø 8 mm Zaślepka 14 mm Art. nr EAN Materiał / Długość części Ilość / wykończenie powierzchni zaciskowej mm opakowanie Stal niklowany szt. / paczka* Stal niklowany szt. / paczka* 7

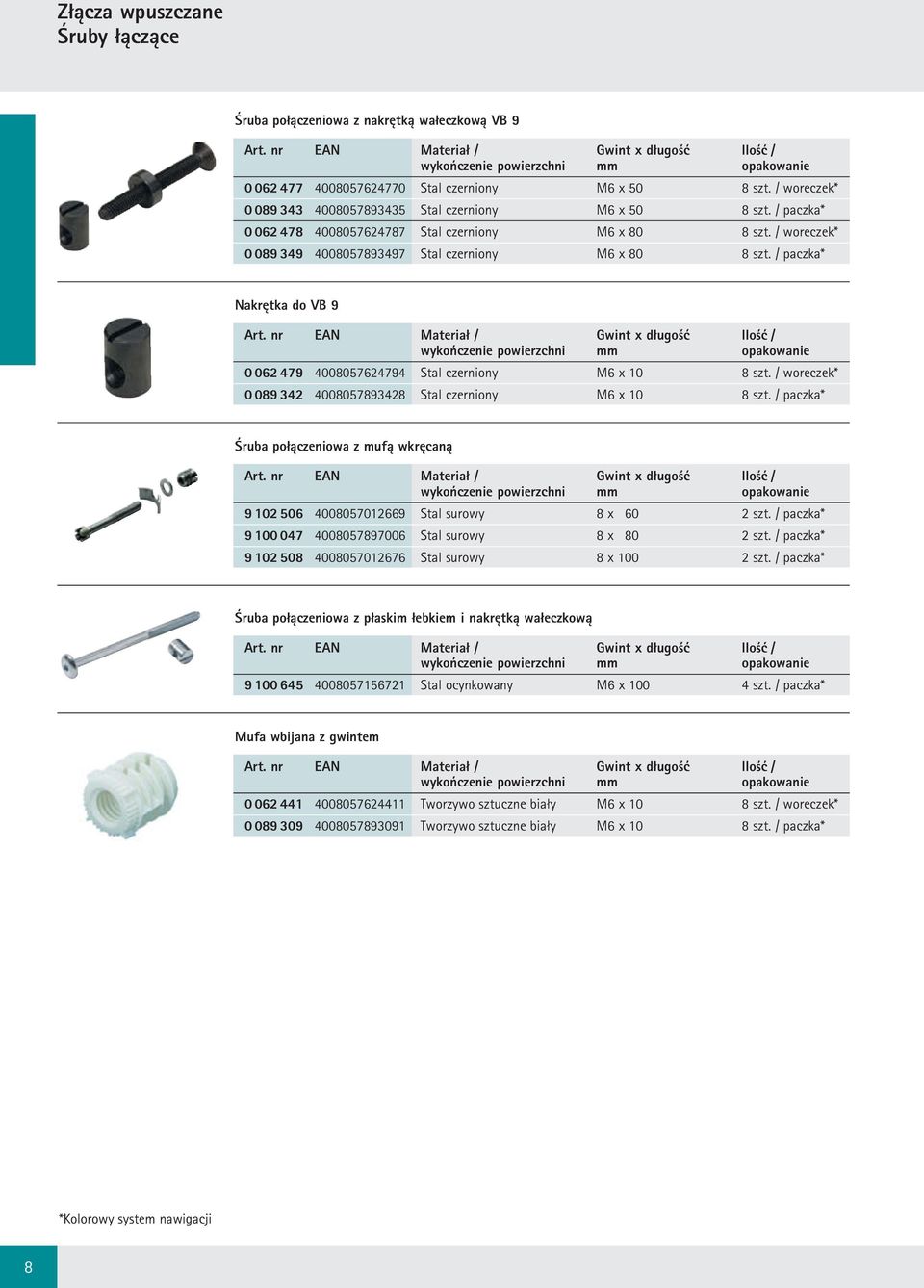

10 Złącza wpuszczane Śruby łączące Śruba połączeniowa z nakrętką wałeczkową VB 9 Art. nr EAN Materiał / Gwint x długość Ilość / wykończenie powierzchni mm opakowanie Stal czerniony M6 x 50 8 szt. / woreczek* Stal czerniony M6 x 50 8 szt. / paczka* Stal czerniony M6 x 80 8 szt. / woreczek* Stal czerniony M6 x 80 8 szt. / paczka* Nakrętka do VB 9 Art. nr EAN Materiał / Gwint x długość Ilość / wykończenie powierzchni mm opakowanie Stal czerniony M6 x 10 8 szt. / woreczek* Stal czerniony M6 x 10 8 szt. / paczka* Śruba połączeniowa z mufą wkręcaną Art. nr EAN Materiał / Gwint x długość Ilość / wykończenie powierzchni mm opakowanie Stal surowy 8 x 60 2 szt. / paczka* Stal surowy 8 x 80 2 szt. / paczka* Stal surowy 8 x szt. / paczka* Śruba połączeniowa z płaskim łebkiem i nakrętką wałeczkową Art. nr EAN Materiał / Gwint x długość Ilość / wykończenie powierzchni mm opakowanie Stal ocynkowany M6 x szt. / paczka* Mufa wbijana z gwintem Art. nr EAN Materiał / Gwint x długość Ilość / wykończenie powierzchni mm opakowanie Tworzywo sztuczne biały M6 x 10 8 szt. / woreczek* Tworzywo sztuczne biały M6 x 10 8 szt. / paczka* 28

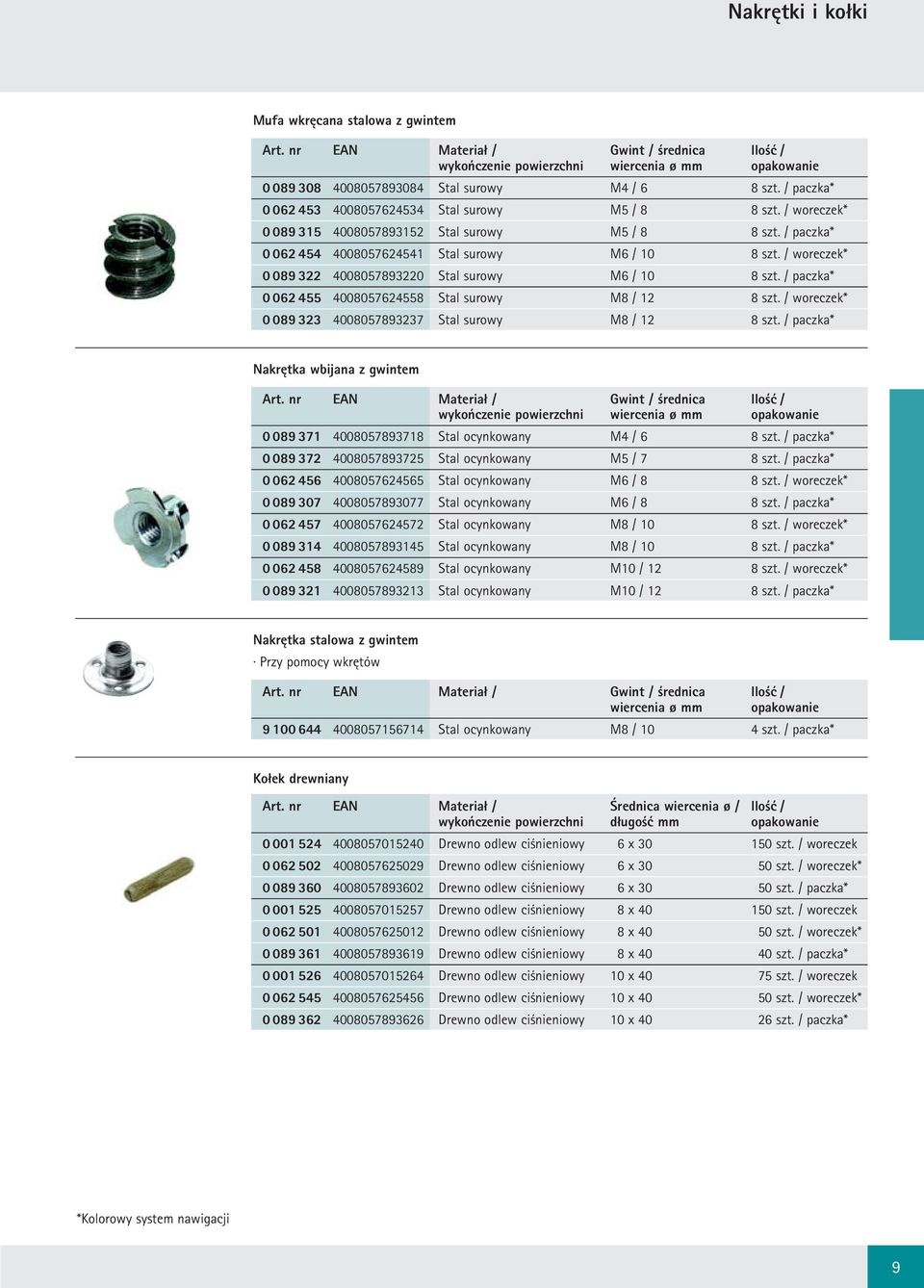

11 Nakrętki i kołki Mufa wkręcana stalowa z gwintem Art. nr EAN Materiał / Gwint / średnica Ilość / wykończenie powierzchni wiercenia ø mm opakowanie Stal surowy M4 / 6 8 szt. / paczka* Stal surowy M5 / 8 8 szt. / woreczek* Stal surowy M5 / 8 8 szt. / paczka* Stal surowy M6 / 10 8 szt. / woreczek* Stal surowy M6 / 10 8 szt. / paczka* Stal surowy M8 / 12 8 szt. / woreczek* Stal surowy M8 / 12 8 szt. / paczka* Nakrętka wbijana z gwintem Art. nr EAN Materiał / Gwint / średnica Ilość / wykończenie powierzchni wiercenia ø mm opakowanie Stal ocynkowany M4 / 6 8 szt. / paczka* Stal ocynkowany M5 / 7 8 szt. / paczka* Stal ocynkowany M6 / 8 8 szt. / woreczek* Stal ocynkowany M6 / 8 8 szt. / paczka* Stal ocynkowany M8 / 10 8 szt. / woreczek* Stal ocynkowany M8 / 10 8 szt. / paczka* Stal ocynkowany M10 / 12 8 szt. / woreczek* Stal ocynkowany M10 / 12 8 szt. / paczka* Nakrętka stalowa z gwintem Przy pomocy wkrętów Art. nr EAN Materiał / Gwint / średnica Ilość / wiercenia ø mm opakowanie Stal ocynkowany M8 / 10 4 szt. / paczka* Kołek drewniany Art. nr EAN Materiał / Średnica wiercenia ø / Ilość / wykończenie powierzchni długość mm opakowanie Drewno odlew ciśnieniowy 6 x szt. / woreczek Drewno odlew ciśnieniowy 6 x szt. / woreczek* Drewno odlew ciśnieniowy 6 x szt. / paczka* Drewno odlew ciśnieniowy 8 x szt. / woreczek Drewno odlew ciśnieniowy 8 x szt. / woreczek* Drewno odlew ciśnieniowy 8 x szt. / paczka* Drewno odlew ciśnieniowy 10 x szt. / woreczek Drewno odlew ciśnieniowy 10 x szt. / woreczek* Drewno odlew ciśnieniowy 10 x szt. / paczka* 9

12 Złącza przykręcane Trapez Złącze Trapez Zakres tolerancji 4 mm dzięki podłużnemu otworowi 4 Art. nr EAN Materiał / Wymiary Ilość / wykończenie powierzchni wys. X szer. X gł. mm opakowanie Cynk. odlew ciśnieniowy niklow. 15,8 x 40 x 20,5 8 szt. / woreczek* Cynk. odlew ciśnieniowy niklow. 15,8 x 40 x 20,5 4 szt. / paczka* Złącze Trapez Część dolna z ząbkami Art. nr EAN Materiał / Wymiary Ilość / wykończenie powierzchni wys. X szer. X gł. mm opakowanie Tworzywo sztuczne biały 15,8 x 40 x 20,5 16 szt. / woreczek* Tworzywo sztuczne biały 15,8 x 40 x 20,5 8 szt. / paczka* Art. nr EAN Materiał / Wymiary Ilość / wykończenie powierzchni wys. X szer. X gł. mm opakowanie Tworzywo sztuczne brązowy 15,8 x 40 x 20,5 16 szt. / woreczek* Tworzywo sztuczne brązowy 15,8 x 40 x 20,5 8 szt. / paczka* Złącze z śruba zaciskająca Art. nr EAN Materiał / Wymiary Ilość / wykończenie powierzchni wys. X szer. X gł. mm opakowanie Stal ocynkowany 16 x 44 x 36 4 szt. / paczka* 10

13 Złącza przykręcane Okucie do zawieszania "MultiClip" Do łączenia - zawieszania paneli, dzielenia pomieszczeń, podwieszania sufitów, frontów obudowy W każdym przypadku można montować to złącze równolegle lub pod kątem 90 Jeżeli zawieszane elementy muszą być wsunięte od frontu, okucie należy przykręcić pod kątem 90 W zabudowach, przy wyposażeniach obiektów lub do produkcji seryjnej, w każdym przypadku oszczędny Jeden element do wielu zastosowań Pewne połączenie dzięki karbowaniu sprężynującej części roboczej Zmienne pozycje przykręcania umożliwiają zawieszanie od góry, z boku oraz w określonej płaszczyźnie Możliwość wyrównania tolerancji montażu Możliwość regulacji zawieszanych elementów Okucie wykonane jest z termoplastu, dzięki czemu jest odporne na temperaturę Art. nr EAN Materiał / Wymiary Ilość / wykończenie powierzchni wys. X szer. X gł. mm opakowanie Tworzywo sztuczne czarny 64 x 15 x 15 4 szt. / paczka* Montaż na wkręty do drewna z łbem stożkowym płaskim, ø 4 mm

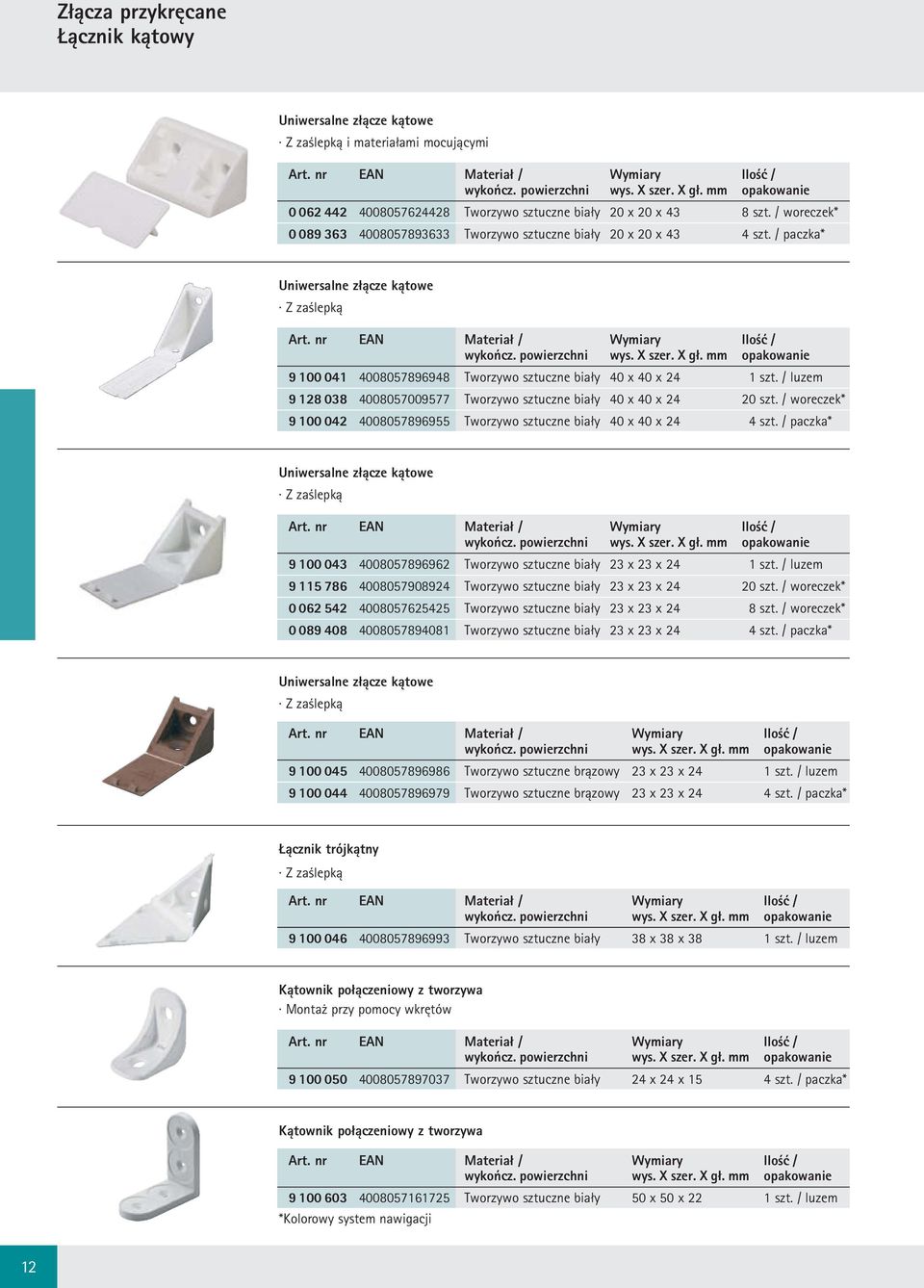

14 Złącza przykręcane Łącznik kątowy Uniwersalne złącze kątowe Z zaślepką i materiałami mocującymi Art. nr EAN Materiał / Wymiary Ilość / wykończ. powierzchni wys. X szer. X gł. mm opakowanie Tworzywo sztuczne biały 20 x 20 x 43 8 szt. / woreczek* Tworzywo sztuczne biały 20 x 20 x 43 4 szt. / paczka* Uniwersalne złącze kątowe Z zaślepką Art. nr EAN Materiał / Wymiary Ilość / wykończ. powierzchni wys. X szer. X gł. mm opakowanie Tworzywo sztuczne biały 40 x 40 x 24 1 szt. / luzem Tworzywo sztuczne biały 40 x 40 x szt. / woreczek* Tworzywo sztuczne biały 40 x 40 x 24 4 szt. / paczka* Uniwersalne złącze kątowe Z zaślepką Art. nr EAN Materiał / Wymiary Ilość / wykończ. powierzchni wys. X szer. X gł. mm opakowanie Tworzywo sztuczne biały 23 x 23 x 24 1 szt. / luzem Tworzywo sztuczne biały 23 x 23 x szt. / woreczek* Tworzywo sztuczne biały 23 x 23 x 24 8 szt. / woreczek* Tworzywo sztuczne biały 23 x 23 x 24 4 szt. / paczka* Uniwersalne złącze kątowe Z zaślepką Art. nr EAN Materiał / Wymiary Ilość / wykończ. powierzchni wys. X szer. X gł. mm opakowanie Tworzywo sztuczne brązowy 23 x 23 x 24 1 szt. / luzem Tworzywo sztuczne brązowy 23 x 23 x 24 4 szt. / paczka* Łącznik trójkątny Z zaślepką Art. nr EAN Materiał / Wymiary Ilość / wykończ. powierzchni wys. X szer. X gł. mm opakowanie Tworzywo sztuczne biały 38 x 38 x 38 1 szt. / luzem Kątownik połączeniowy z tworzywa Art. nr EAN Materiał / Wymiary Ilość / wykończ. powierzchni wys. X szer. X gł. mm opakowanie Tworzywo sztuczne biały 24 x 24 x 15 4 szt. / paczka* Kątownik połączeniowy z tworzywa Art. nr EAN Materiał / Wymiary Ilość / wykończ. powierzchni wys. X szer. X gł. mm opakowanie Tworzywo sztuczne biały 50 x 50 x 22 1 szt. / luzem 12

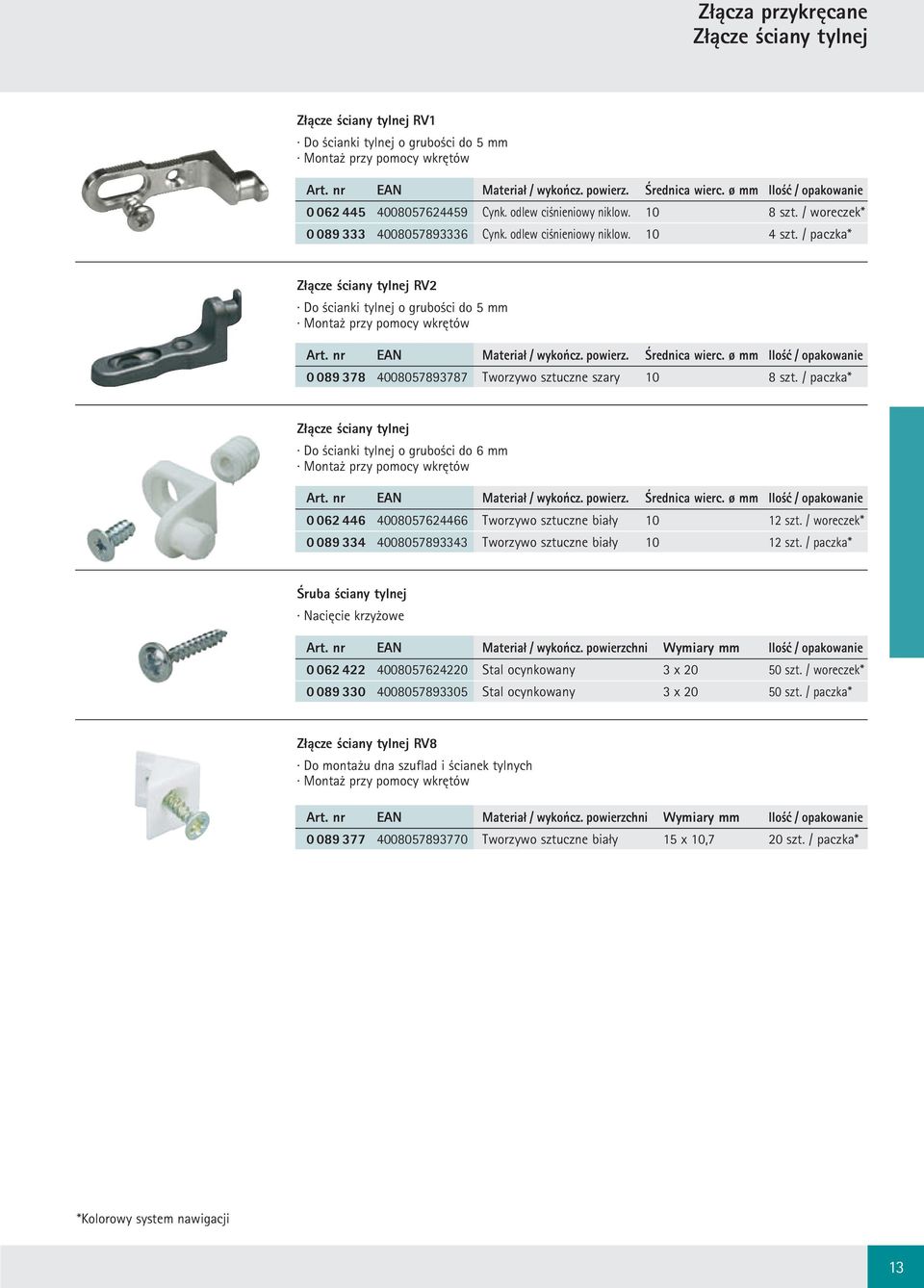

15 Złącza przykręcane Złącze ściany tylnej Złącze ściany tylnej RV1 Do ścianki tylnej o grubości do 5 mm Art. nr EAN Materiał / wykończ. powierz. Średnica wierc. ø mm Ilość / opakowanie Cynk. odlew ciśnieniowy niklow szt. / woreczek* Cynk. odlew ciśnieniowy niklow szt. / paczka* Złącze ściany tylnej RV2 Do ścianki tylnej o grubości do 5 mm Art. nr EAN Materiał / wykończ. powierz. Średnica wierc. ø mm Ilość / opakowanie Tworzywo sztuczne szary 10 8 szt. / paczka* Złącze ściany tylnej Do ścianki tylnej o grubości do 6 mm Art. nr EAN Materiał / wykończ. powierz. Średnica wierc. ø mm Ilość / opakowanie Tworzywo sztuczne biały szt. / woreczek* Tworzywo sztuczne biały szt. / paczka* Śruba ściany tylnej Nacięcie krzyżowe Stal ocynkowany 3 x szt. / woreczek* Stal ocynkowany 3 x szt. / paczka* Złącze ściany tylnej RV8 Do montażu dna szuflad i ścianek tylnych Tworzywo sztuczne biały 15 x 10,7 20 szt. / paczka* 13

16 Złącza kątowe i blachy łączące Kątowniki do krzeseł Kątownik do krzeseł Stal powlekane mosiądzem 30 x 30 x 15 8 szt. / woreczek* Stal powlekane mosiądzem 30 x 30 x 15 8 szt. / paczka* Stal powlekane mosiądzem 40 x 40 x 15 8 szt. / woreczek* Stal powlekane mosiądzem 40 x 40 x 15 8 szt. / paczka* Stal powlekane mosiądzem 50 x 50 x 15 8 szt. / woreczek* Stal powlekane mosiądzem 50 x 50 x 15 4 szt. / paczka* Kątownik do krzeseł Stal ocynkowany 30 x 30 x 15 8 szt. / woreczek* Stal ocynkowany 30 x 30 x 15 8 szt. / paczka* Stal ocynkowany 40 x 40 x 15 8 szt. / woreczek* Stal ocynkowany 40 x 40 x 15 8 szt. / paczka* Stal ocynkowany 50 x 50 x 15 8 szt. / woreczek* Stal ocynkowany 50 x 50 x 15 4 szt. / paczka* Kątownik do krzeseł Stal nierdzewna matowa 30 x 30 x 15 4 szt. / paczka* Stal nierdzewna matowa 40 x 40 x 15 4 szt. / paczka* Stal nierdzewna matowa 50 x 50 x 15 4 szt. / paczka* 14

17 Złącza kątowe i blachy łączące Kątowniki do krzeseł Kątownik do krzeseł Stal biały 30 x 30 x 15 1 szt. / luzem Stal biały 40 x 40 x 15 1 szt. / luzem Stal biały 50 x 50 x 15 1 szt. / luzem Stal biały 80 x 80 x 15 1 szt. / luzem Stal biały 30 x 30 x szt. / duża paczka Stal biały 40 x 40 x szt. / duża paczka Stal biały 50 x 50 x szt. / duża paczka Kątownik do krzeseł Stal czarny 30 x 30 x 15 1 szt. / luzem Stal czarny 40 x 40 x 15 1 szt. / luzem Stal czarny 50 x 50 x 15 1 szt. / luzem Stal czarny 80 x 80 x 15 1 szt. / luzem Kątownik do krzeseł Stal ocynkowany 30 x 30 x 15 1 szt. / luzem Stal ocynkowany 40 x 40 x 15 1 szt. / luzem Stal ocynkowany 50 x 50 x 15 1 szt. / luzem Stal ocynkowany 60 x 60 x 15 1 szt. / luzem Stal ocynkowany 70 x 70 x 15 1 szt. / luzem Stal ocynkowany 80 x 80 x 15 1 szt. / luzem Stal ocynkowany 100 x 100 x 20 1 szt. / luzem Stal ocynkowany 120 x 120 x 20 1 szt. / luzem Stal ocynkowany 140 x 140 x 20 1 szt. / luzem Stal ocynkowany 160 x 160 x 20 1 szt. / luzem Stal ocynkowany 30 x 30 x szt. / duża paczka Stal ocynkowany 40 x 40 x szt. / duża paczka Stal ocynkowany 50 x 50 x szt. / duża paczka Stal ocynkowany 60 x 60 x szt. / duża paczka Stal ocynkowany 70 x 70 x szt. / duża paczka Stal ocynkowany 80 x 80 x szt. / duża paczka 15

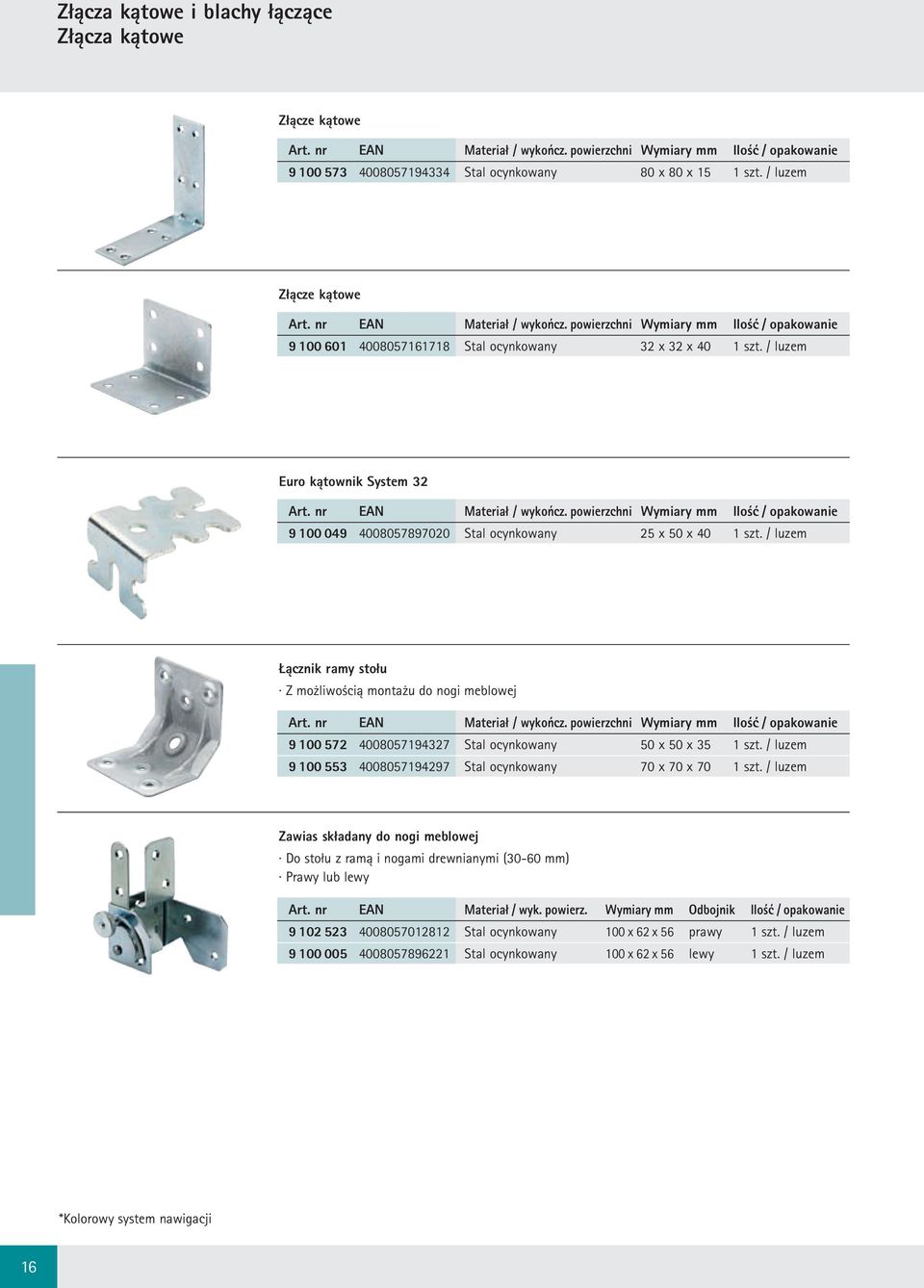

18 Złącza kątowe i blachy łączące Złącza kątowe Złącze kątowe Stal ocynkowany 80 x 80 x 15 1 szt. / luzem Złącze kątowe Stal ocynkowany 32 x 32 x 40 1 szt. / luzem Euro kątownik System Stal ocynkowany 25 x 50 x 40 1 szt. / luzem Łącznik ramy stołu Z możliwością montażu do nogi meblowej Stal ocynkowany 50 x 50 x 35 1 szt. / luzem Stal ocynkowany 70 x 70 x 70 1 szt. / luzem Zawias składany do nogi meblowej Do stołu z ramą i nogami drewnianymi (30-60 mm) Prawy lub lewy Art. nr EAN Materiał / wyk. powierz. Wymiary mm Odbojnik Ilość / opakowanie Stal ocynkowany 100 x 62 x 56 prawy 1 szt. / luzem Stal ocynkowany 100 x 62 x 56 lewy 1 szt. / luzem 16

19 Złącza kątowe i blachy łączące Złącza kątowe Kątownik połączeniowy regulowany Stal ocynkowany 70 x 50 x 35 1 szt. / luzem Stal ocynkowany 70 x 70 x 35 1 szt. / luzem Stal ocynkowany 70 x 100 x 35 1 szt. / luzem Kątownik połączeniowy regulowany Stal ocynkowany 65 x 115 x 30 1 szt. / luzem Kątownik połączeniowy regulowany Stal ocynkowany 55 x 55 x 20 1 szt. / luzem Kątownik połączeniowy regulowany Stal biały 55 x 55 x 20 1 szt. / luzem 17

20 Złącza kątowe i blachy łączące Płaskie kątowniki połączeniowe Płaski kątownik połączeniowy Stal ocynkowany 40 x 40 x 10 1 szt. / luzem Stal ocynkowany 60 x 60 x 16 1 szt. / luzem Płaski kątownik połączeniowy Stal ocynkowany 100 x 100 x 22 1 szt. / luzem Stal ocynkowany 120 x 120 x 22 1 szt. / luzem Stal ocynkowany 140 x 140 x 22 1 szt. / luzem Stal ocynkowany 160 x 160 x 22 1 szt. / luzem Stal ocynkowany 190 x 190 x 22 1 szt. / luzem Stal ocynkowany 220 x 220 x 22 1 szt. / luzem Łącznik typu "T" Stal ocynkowany 55 x 80 x 15 1 szt. / luzem Łącznik kątowy typu "T" Stal ocynkowany 40 x 80 x 15 1 szt. / luzem Kątownik blaszany Art. nr EAN Materiał / wyk. powierz. Wymiary mm Odbojnik Ilość / opakowanie Stal ocynkowany 30 x 40 x 10 lewy 1 szt. / luzem Stal ocynkowany 30 x 40 x 10 prawy 1 szt. / luzem Stal ocynkowany 45 x 60 x 16 lewy 1 szt. / luzem Stal ocynkowany 45 x 60 x 16 prawy 1 szt. / luzem 18

21 Złącza kątowe i blachy łączące Profil łączący Stal nierdzewna matowa 60 x 15 4 szt. / paczka* Stal nierdzewna matowa 80 x 15 4 szt. / paczka* Profil łączący Stal biały 60 x 15 1 szt. / luzem Stal biały 80 x 15 1 szt. / luzem Profil łączący Stal czarny 60 x 15 1 szt. / luzem Stal czarny 80 x 15 1 szt. / luzem Profil łączący Stal ocynkowany 60 x 15 1 szt. / luzem Stal ocynkowany 80 x 15 1 szt. / luzem Stal ocynkowany 100 x 15 1 szt. / luzem Stal ocynkowany 120 x 15 1 szt. / luzem Stal ocynkowany 140 x 15 1 szt. / luzem Stal ocynkowany 160 x 15 1 szt. / luzem Stal ocynkowany 190 x 20 1 szt. / luzem Stal ocynkowany 60 x szt. / duża paczka 19

22 Specjalne okucia połączeniowe Złącza do blatów Złącza do blatów AVB 4 Do ciasnego i mocnego połączenia blatów roboczych z płyty komórkowej Otwór pod osłonę ø 35 mm Głębokość wiercenia min. 20 mm 90 mechanizm zwrotny z otworem sześciokątnym zintegrowany w osłonie z cynkowego odlewu ciśnieniowego pozwala na szybkie i wgodne zaciśnięcie złącza przy pomocy wkrętarki akumulatorowej Stal ocynk. odlew ciśnieniowy, nikl szt. / paczka* Stal ocynk. odlew ciśnieniowy, nikl szt. / paczka* Złącza do blatów AVB 5 Do ciasnego i mocnego połączenia blatów roboczych z płyty komórkowej Otwór pod osłonę ø 35 mm Głębokość wiercenia min. 20 mm Dwie wygięte płytki zaciskowe Dwa zamontowane klipsy zapewniają wysoki komfort montażu: Utrzymują płytki zaciskowe i złącze w żądanej pozycji i dzięki temu umożliwiają łatwe umieszczenie w wierceniu lub frezie - obie ręce są wolne do zaciśnięcia Stal ocynkowany 65 2 szt. / woreczek* Stal ocynkowany 65 2 szt. / paczka* Stal ocynkowany szt. / woreczek* Stal ocynkowany szt. / paczka* Stal ocynkowany szt. / paczka* 20

23 Specjalne okucia połączeniowe Okucia do łóżek Okucie do łóżek Do połączenia boku i podgłówka Obciążenie kompletu 200 kg Zestaw do łóżka Art. nr EAN Materiał / wykończ. powierzchni Długość mm Ilość / opakowanie Stal ocynkowany szt. / woreczek* Stal ocynkowany szt. / paczka* Belki środkowej do łóżek podwójnych Do belki środkowej o szer. 70 mm Zestaw do łóżka Stal ocynkowany 38,5 x 69 x 31 2 szt. / paczka* Nakładki na stelaż Do ramy stelaża 3-stopniowo regulowana o 24 mm (0-72 mm) Zestaw do ramy stelaża Art. nr EAN Materiał / wykończ. powierzchni Długość mm Ilość / opakowanie Stal ocynkowany szt. / paczka* Nakładka kątowa na stelaż Do ramy stelaża Stal ocynkowany 50 x 50 x 35 1 szt. / luzem Nakładki na stelaż Do nakładania na ramę o szer. 35 mm Stal ocynkowany 35 1 szt. / luzem Okucie do regulacji wysokości ramy łóżka Rastomat Do podgłówków i podnóży w drewnianych ramach, leżankach i łóżkach tapicerowanych Wstawiany także do biurek z regulowaną wysokością Wysokość 10-stopniowo regulowana Art. nr EAN Materiał / wykończ. powierzchni Ilość / opakowanie Stal ocynkowany 1 szt. / karta* 21

24 Specjalne okucia połączeniowe Śruby regulacyjne Śruba regulacyjna Korrekt z kątownikiem Do regulacji wysokości cokołu ±40 mm Obciążenie na sztukę 50 kg Z zaślepką (tworzywo sztuczne, przezroczyste) i kątownika przykręcanego Stal ocynkowany M8 x 60 4 szt. / woreczek* Stal ocynkowany M8 x 60 2 szt. / paczka* Śruba regulacyjna Korrekt z nakrętka do wbijania Do regulacji wysokości cokołu ±40 mm Obciążenie na sztukę 50 kg Z zaślepką (tworzywo sztuczne, przezroczyste) Z nakrętka do wbijania M Stal ocynkowany M8 x 60 4 szt. / woreczek* Stal ocynkowany M8 x 60 2 szt. / paczka* Regulatorów wysokości do mebli Art. nr EAN Materiał / wykończ. powierzchni ø x długość mm Ilość / opakowanie Stal ocynkowany 28 x 32 2 szt. / paczka* Złącze do stołu Do beznarzędziowego łączenia stołów Łatwy demontaż Zawsze możliwy do ponownego użycia Art. nr EAN Materiał / wykończ. powierzchni ø x długość mm Ilość / opakowanie Tworzywo sztuczne czarny 55 x szt. / paczka* 5 22
