1 INSTRUKCJA OBSŁUGI PROJEKTORA BARCO 1.Informacje ogólne 2.Panel Communicator a Spis treści. 1. Informacje ogólne. Moc latarni projektora wynosi zazwyczaj W (3-4 kw), a max rozdzielczość 2048x1080 pixeli. Włączniki zasilania projektora znajduje się na bocznej (prawej patrząc od tyłu projektora) jego ścianie. Do obsługi ręcznej dołączony jest panel umieszczony na tylniej ścianie projektora. Na tylnej ścianie projektora znajduje się także lampka, sygnalizująca stan pracy. Przy poprawnej pracy projektora lampka pali się na zielono, przy awarii na czerwono. W celu bezpiecznego użytkowania zamontowano czujniki na wszystkich klapach projektora, dlatego też nie należy zdejmować jego pokryw. Bez powodowania awarii możliwe jest zdjęcie jedynie pokrywy niezbędnej do wymiany lampy. Uwaga! W razie nie autoryzowanego zdjęcia pokryw projektora możliwe jest, iż nie będzie można uruchomić projektora i lampka w tylnej jego części będzie podświetlona na czerwono. Pamiętać należy, aby nie odłączać zasilania od projektora przez ok. 20 min. po projekcji, ponieważ mimo, iż lampa jest wyłączona, to układ chłodzenia nadal działa i potrzebuje właśnie ok. 20 min. na schłodzenie lampy (analogicznie jak przy projektorach 35 mm).

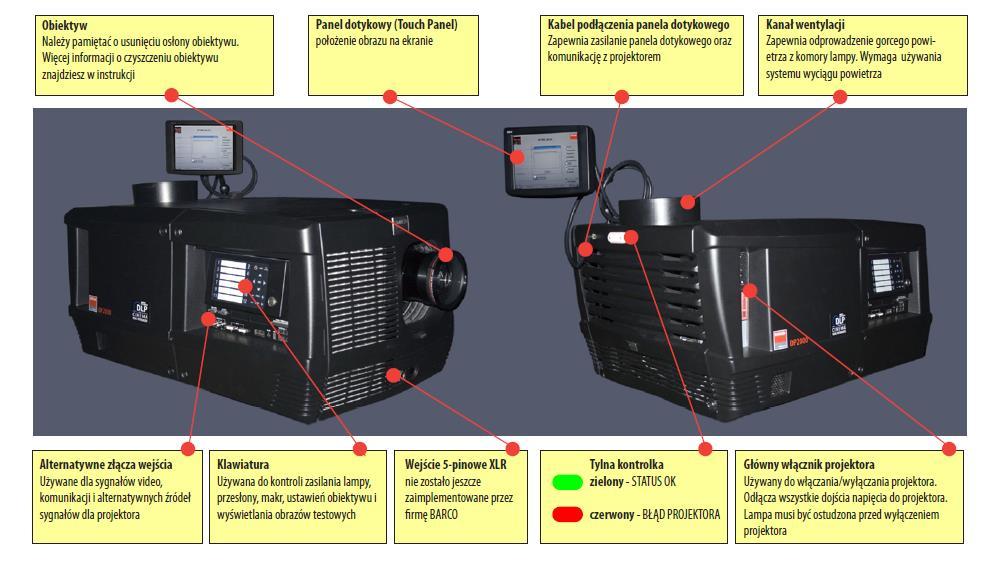

2 Seria 1

3 Seria 2 (1) Włączanie lampy (Podświetli się na zielono) Wyłączanie lampy (Podświetli się na czerwono) (2) Otwarcie przesłony (Podświetli się na zielono) Zamknięcie przesłony (Podświetli się na czerwono) (3) Wybór formatu obrazu (Podświetli się na zielono) (4) Przesuwanie obrazu: lewo, prawo, góra, dół, (5) Ustawianie ostrości (6) Ustawianie zoomu (7) Wyświetlanie testowych obrazów z projektora Opis formatów na projektorze: 1 2D_Flat_185 do filmów 2D we flacie 2 2D_Scope_239 do filmów 2D w panoramie 3 2D_3D_Flat_185 do reklam i zwiastunów 2D granych przed filmami filmów 3D 4 2D_3D_Scope_239 do reklam i zwiastunów 2D granych przed filmami filmów 3D 5 3D_Flat_185 do filmów 3D we flacie 6 3D_Scope_239 do filmów 3D w panoramie

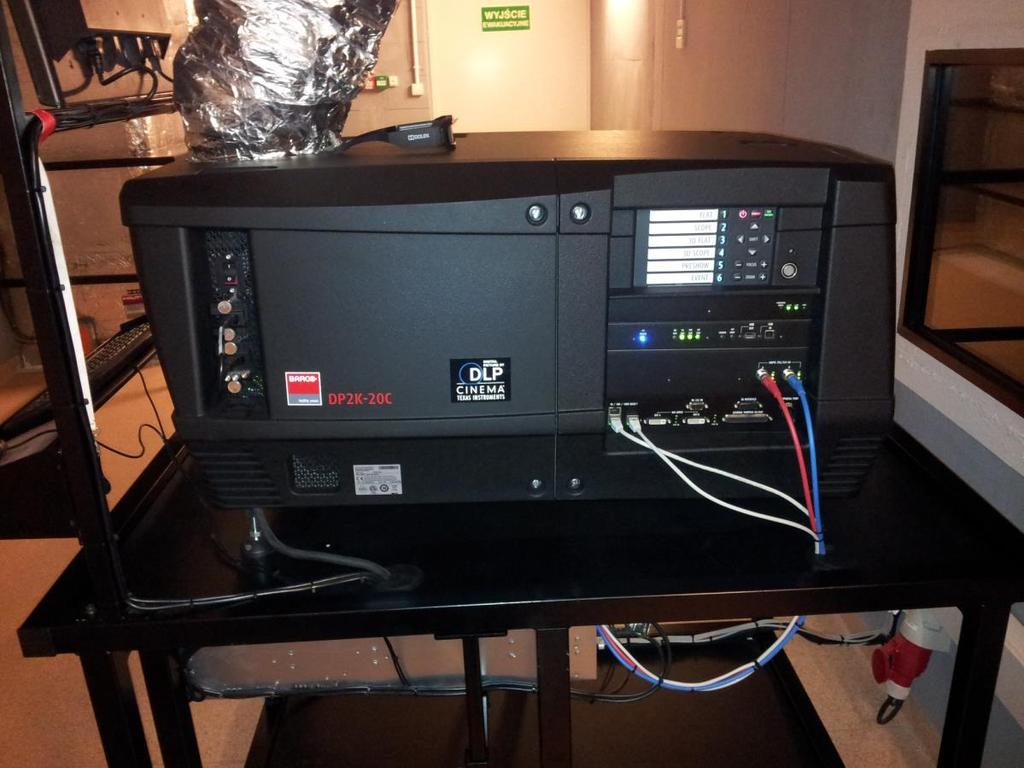

4 Projektory serii 2 posiadają otwartą konstrukcję tzw. media bloku. Każdą kartę można wymontować oddzielnie. Części składowe media bloku: Od góry Fan controler- karta odpowiedzialna za sterowanie chłodzeniem ICP- tzw. cinema procesor Enigma- moduł HDSDI Barco kontroler- moduł komunikacyjny, znajdują się na nim wszystkie złącza 2. Panel projektora(communicator). Po włączeniu projektora wraz z nim uruchamia się zamontowany do ściany obudowy projektora touch panel.

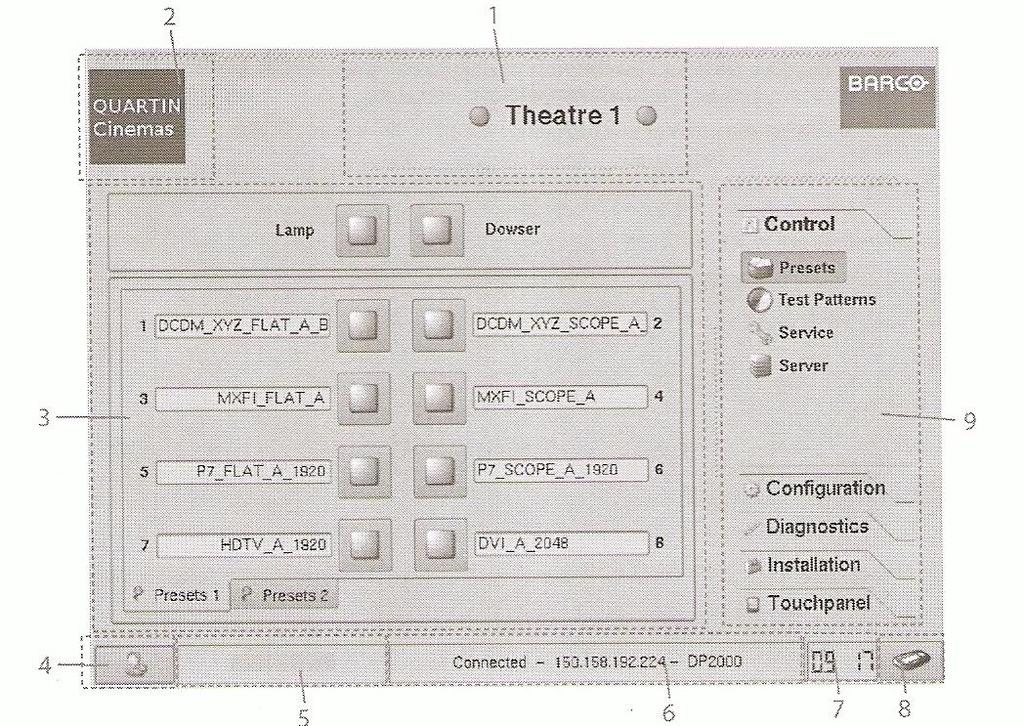

5 1- nazwa projektora 2- obrazek 3- przyciski kontroli formatu (w górnej części lampa i dowser) 4- przycisk wyboru użytkownika 5- pasek nazwy użytkownika 6- status aktywości (połączenie Ethernetu), nazwa projektora 7- zegar 8- touch panel keyboard toggle 9- menu wyboru Po włączeniu projektora touchpanel włącza się na 1 stronę startową, na której widnieją w górnej części przyciski lamp(włączenie/wyłączenie lampy) i dowser (zamknięcie /otwarcie przesłony) środkowej części przyciski zmiany fomatu filmu. Podświetlony przycisk na niebiesko oznacza ze jest aktywny na szaro ze nie aktywny. Poniżej przycisków zmiany formatu zakładki presets 1 i 2 umożliwiają rozszerzenie ilości przycisków zmiany formatu. W prawej części znajdują się oprócz przycisku Presets podświetlonego podczas załączenia głównego ekranu znajdują się: test patterms, sernice, Server; niżej: configuration, diagnostics, instalation, touchpanel. Control- zawiera informacje min. na temat, ustawienia obrazy na ekranie, lampy, połączenia z siecią Configuration zawiera informacje potrzebne do skonfigurowania projektora Diagnostics zawiera informacje na temat temp. pracy podzespołów, log z historią użytkowania, testy podzespołów Instalation informacje na temat lampy, komunikacji z siecią, kalibracja kolorów, automatyki Touchpanel ustawienia panelu dotykowego.

6
