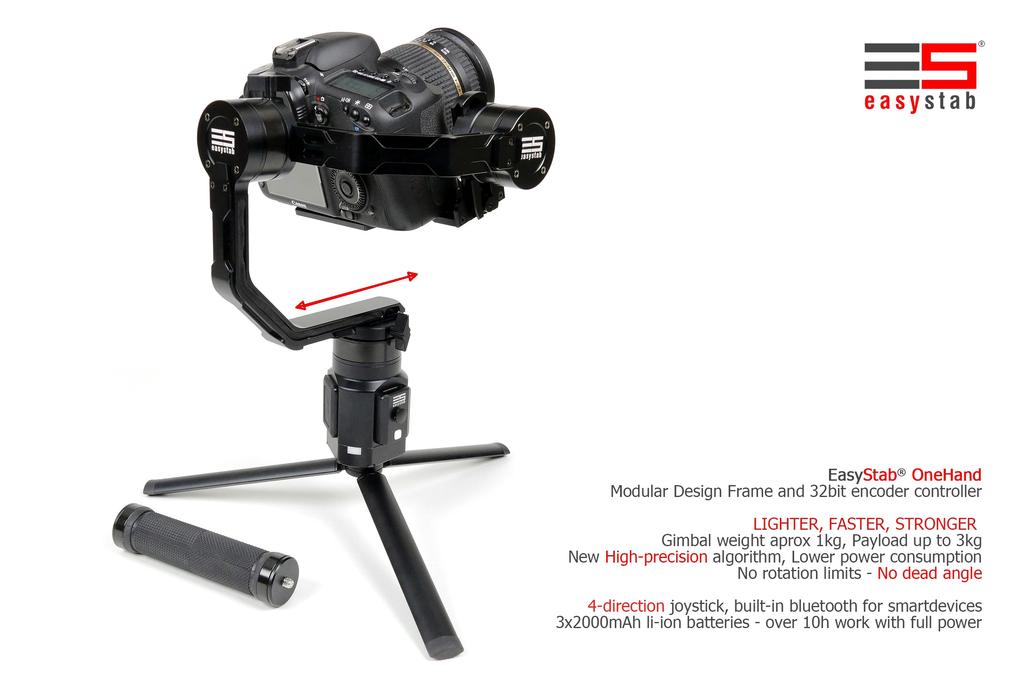

1 Easystab one hand Zasada regulacji model Easystab one hand (i wszystkich jego aktualizacji) Wyposażony w bardzo precyzyjny bez narzędziowy system regulacji wyważania kamery/aparatu. Pozwala on na bardzo łatwe i szybkie skalibrowanie urządzenia. Konstrukcja może pracować również w trybie do góry nogami. Kalibracja. Aby stabilizator działał poprawnie należy kamerę lub aparat przykręcić śrubą jak wybierjąc fasolkę tak aby aparat był jak najbliżej prawej pionowej belki przy silniku i przesówając do przódu lub tyłu tak aby znaleść środek zawisu,następnie ustawiamy aparat obiektywem w górę lub w dół poluzniając śrubę przy silniku od pochyłu aparatu i znowu ustawiamy tak aby aparat zawisł w każdej pozycji bez wyraznego opuszczania się w jedną ze stron.

2

3 Kontroler ma zaprogramowane cztery profile pracy które można przełączać poprzez naciskanie (klikanie) białego przycisku pod joystick. 1 kliknięcie Profil-1 (Zablokowany) 2 kliknięcia Profil-2 (Tryb podążania za ruchem kierownicy góra dół prawo lewo) 3 kliknięcia Profil-3 Tryb podążania tylko lewo prawo ) 4 kliknięcia-- Profil-4 (Tryb sterowaniem horyzontu ) 5 kliknięć -- Profil 5 (Kalibracja temperaturowa żyroskopu ) Stawiamy stabilizator i wciskamy 5x w tym momęci silniki się wyłączą a my nie ruszając gimbala czekamy aż uruchomi się ponownie (robimy to kiedy zmienia się temperatura ). Po włączeniu gimbal uruchamia się na Profil-2 Ponadto gimbal po zdemontowaniu kierwnicy ma otwór 1/4,3/8 cala i M4 ( gwint fotograficzny ) do zamocowania gimbala na statywie,kranie kamerowym czy też cablecam lub aucie RC.

4 Boczny włacznik włącza gimbal jak i sygnalizuje: Zielona bateria naładowana

5 Żółta połowa bateri Czerwona gimbal na wyczerpaniu Do tego ilością mrugnięć sygnalizuje na którym profilu się w danym momęcie znajdujemy. Dzięki zainstalowanym enkoderom elektronika w czasie pracy odpowiednio dozuje wielkość mocy dla silników. Co daje nam naprawdę długie działanie gimbala. Konfiguracja kontrolera. Stabilizator wyposażony jest w produkowany na zamówienie Easystab kontroler Alexmos 32bit. firmy Basecamelectronics. Zainstalowane oprogramowanie pozwala zmieniać ustawienia i parametry pracy dzięki komunikacji z komputerem z systemami operacyjnymi Windows, Mac, IOS downloads / oraz ze smart-fonem lub tabletem dzięki modułowi bluetooth

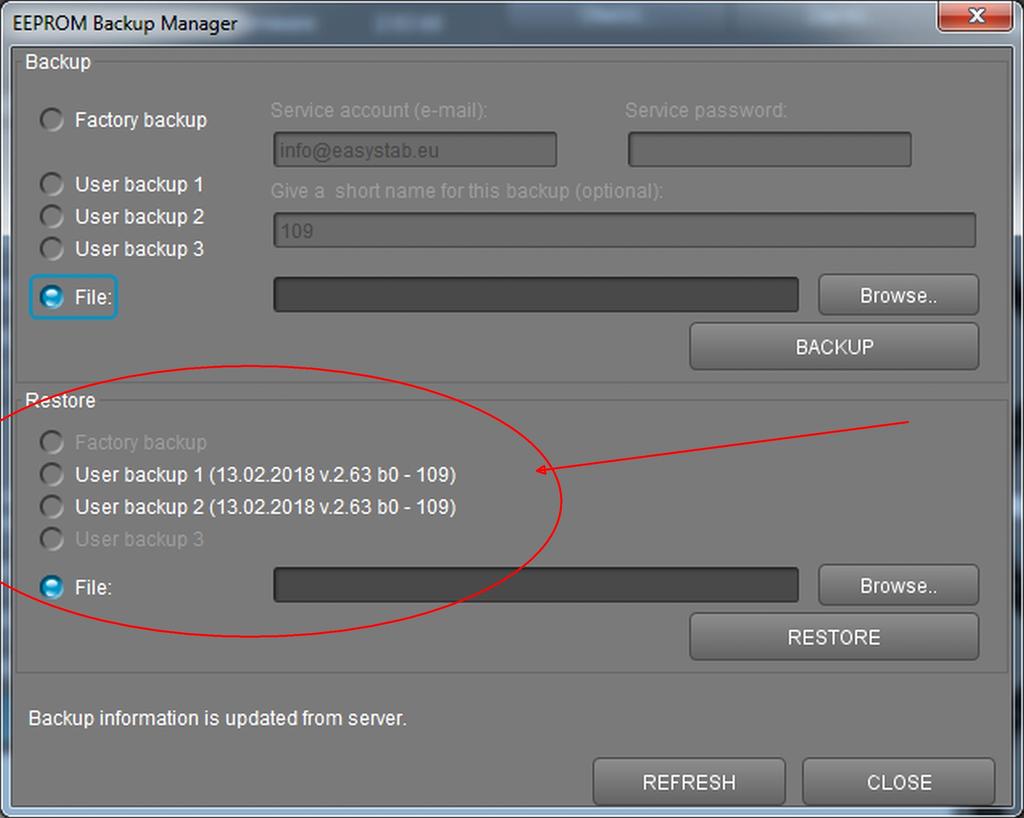

6 Odpowiednie aplikacje oraz instrukcje można pobrać na stronie również na stronie downloads / Drivery do komunikacji przez USB można pobrać tu: Gimbaljest wstępnie ustawiony według życzenia klienta. I może przywracać te ustawienia podaczjąc do programu simplebgc32

7 Przy zastosowaniu mniejszego aparatu bądź kamery może zajść konieczność nieznacznie zmodyfikować ustawienia. Mogą bowiem wystąpić drgania lub przydźwięk silników. W tym celu należy zmienić parametry zaznaczone na zdjęciu. Gdy pojawia się przydźwięk należy zmniejszy Moc i ewentualnie parametr D dla osi PICH

8 Należy pamiętać aby nie ruszać fabrycznych ustawień

9 Instrukcję użytkownika można pobrać ze strony producenta kontrolera by zapoznać się z jego możliwościami i ustawieniami. downloads / Po każdej zmianie należy kliknąć przycisk zapisz na dole z prawej strony. Zmian należy dokonać oddzielnie na każdym używanym profilu. Należy pamiętać że kontroler będzie startował zawsze od profilu który był ostatnio otwarty podczas odłączania od komputera. Dla tego gdy chcemy by to był profil-1 musimy go otworzyć (na górze z prawej strony) nacisnąć ZAPISZ na dole i dopiero wtedy ODŁĄCZ. Easystab Team życzy przyjemnej pracy i super ujęć.
