Załącznik nr 1. Specyfikacja techniczna dla dostawy 4 szt. automatycznych analizatorów stężenia pyłu zawieszonego PM10 w powietrzu atmosferycznym

Transkrypt

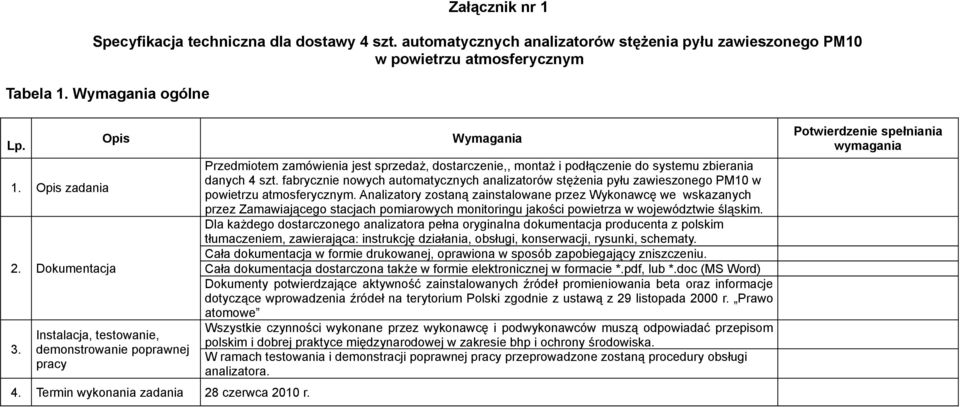

1 Załącznik nr 1 Specyfikacja techniczna dla dostawy 4 szt. automatycznych analizatorów stężenia pyłu zawieszonego PM10 w powietrzu atmosferycznym Tabela 1. Wymagania ogólne Lp. 1. Opis zadania 2. Dokumentacja 3. Opis Instalacja, testowanie, demonstrowanie poprawnej pracy 4. Termin wykonania zadania 28 czerwca 2010 r. Wymagania Przedmiotem zamówienia jest sprzedaż, dostarczenie,, montaż i podłączenie do systemu zbierania danych 4 szt. fabrycznie nowych automatycznych analizatorów stężenia pyłu zawieszonego PM10 w powietrzu atmosferycznym. Analizatory zostaną zainstalowane przez Wykonawcę we wskazanych przez Zamawiającego stacjach pomiarowych monitoringu jakości powietrza w województwie śląskim. Dla każdego dostarczonego analizatora pełna oryginalna dokumentacja producenta z polskim tłumaczeniem, zawierająca: instrukcję działania, obsługi, konserwacji, rysunki, schematy. Cała dokumentacja w formie drukowanej, oprawiona w sposób zapobiegający zniszczeniu. Cała dokumentacja dostarczona także w formie elektronicznej w formacie *.pdf, lub *.doc (MS Word) Dokumenty potwierdzające aktywność zainstalowanych źródeł promieniowania beta oraz informacje dotyczące wprowadzenia źródeł na terytorium Polski zgodnie z ustawą z 29 listopada 2000 r. Prawo atomowe Wszystkie czynności wykonane przez wykonawcę i podwykonawców muszą odpowiadać przepisom polskim i dobrej praktyce międzynarodowej w zakresie bhp i ochrony środowiska. W ramach testowania i demonstracji poprawnej pracy przeprowadzone zostaną procedury obsługi analizatora. Potwierdzenie spełniania wymagania

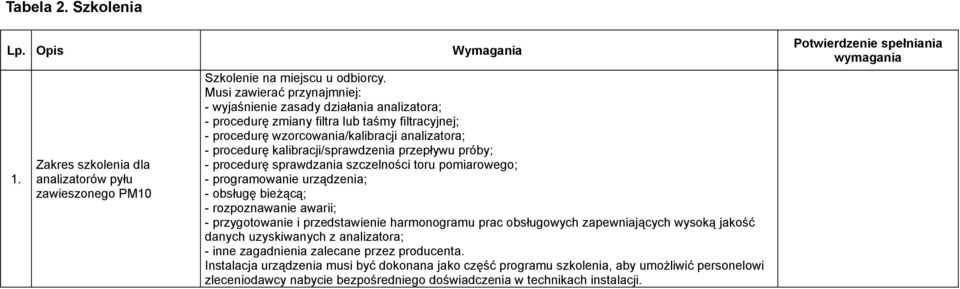

2 Tabela 2. Szkolenia Lp. Opis Wymagania 1. Zakres szkolenia dla analizatorów pyłu zawieszonego PM10 Szkolenie na miejscu u odbiorcy. Musi zawierać przynajmniej: - wyjaśnienie zasady działania analizatora; - procedurę zmiany filtra lub taśmy filtracyjnej; - procedurę wzorcowania/kalibracji analizatora; - procedurę kalibracji/sprawdzenia przepływu próby; - procedurę sprawdzania szczelności toru pomiarowego; - programowanie urządzenia; - obsługę bieżącą; - rozpoznawanie awarii; - przygotowanie i przedstawienie harmonogramu prac obsługowych zapewniających wysoką jakość danych uzyskiwanych z analizatora; - inne zagadnienia zalecane przez producenta. Instalacja urządzenia musi być dokonana jako część programu szkolenia, aby umożliwić personelowi zleceniodawcy nabycie bezpośredniego doświadczenia w technikach instalacji. Potwierdzenie spełniania wymagania

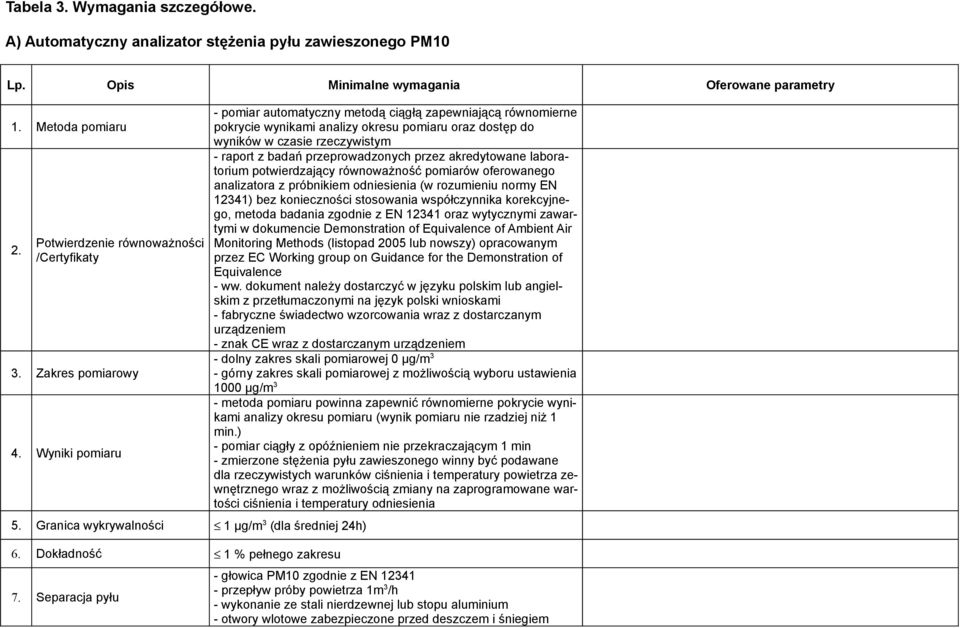

3 Tabela 3. Wymagania szczegółowe. A) Automatyczny analizator stężenia pyłu zawieszonego PM10 Lp. Opis Minimalne wymagania Oferowane parametry 1. Metoda pomiaru 2. Potwierdzenie równoważności /Certyfikaty 3. Zakres pomiarowy 4. Wyniki pomiaru 5. Granica wykrywalności 1 μg/m 3 (dla średniej 24h) 6. Dokładność 1 % pełnego zakresu 7. Separacja pyłu - pomiar automatyczny metodą ciągłą zapewniającą równomierne pokrycie wynikami analizy okresu pomiaru oraz dostęp do wyników w czasie rzeczywistym - raport z badań przeprowadzonych przez akredytowane laboratorium potwierdzający równoważność pomiarów oferowanego analizatora z próbnikiem odniesienia (w rozumieniu normy EN 12341) bez konieczności stosowania współczynnika korekcyjnego, metoda badania zgodnie z EN oraz wytycznymi zawartymi w dokumencie Demonstration of Equivalence of Ambient Air Monitoring Methods (listopad 2005 lub nowszy) opracowanym przez EC Working group on Guidance for the Demonstration of Equivalence - ww. dokument należy dostarczyć w języku polskim lub angielskim z przetłumaczonymi na język polski wnioskami - fabryczne świadectwo wzorcowania wraz z dostarczanym urządzeniem - znak CE wraz z dostarczanym urządzeniem - dolny zakres skali pomiarowej 0 μg/m 3 - górny zakres skali pomiarowej z możliwością wyboru ustawienia 1000 μg/m 3 - metoda pomiaru powinna zapewnić równomierne pokrycie wynikami analizy okresu pomiaru (wynik pomiaru nie rzadziej niż 1 min.) - pomiar ciągły z opóźnieniem nie przekraczającym 1 min - zmierzone stężenia pyłu zawieszonego winny być podawane dla rzeczywistych warunków ciśnienia i temperatury powietrza zewnętrznego wraz z możliwością zmiany na zaprogramowane wartości ciśnienia i temperatury odniesienia - głowica PM10 zgodnie z EN przepływ próby powietrza 1m 3 /h - wykonanie ze stali nierdzewnej lub stopu aluminium - otwory wlotowe zabezpieczone przed deszczem i śniegiem

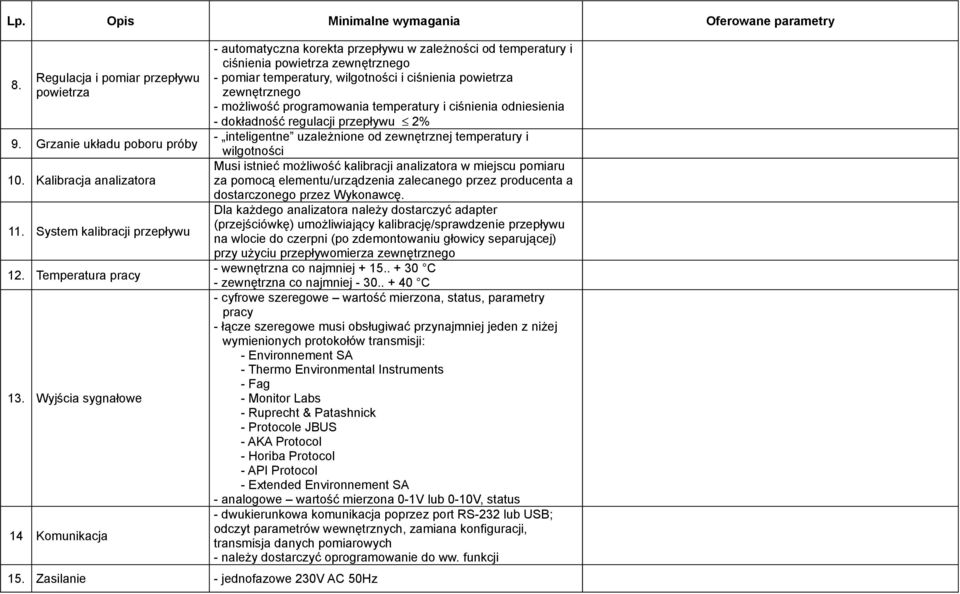

4 Lp. Opis Minimalne wymagania Oferowane parametry 8. Regulacja i pomiar przepływu powietrza 9. Grzanie układu poboru próby 10. Kalibracja analizatora 11. System kalibracji przepływu 12. Temperatura pracy 13. Wyjścia sygnałowe 14 Komunikacja 15. Zasilanie - jednofazowe 230V AC 50Hz - automatyczna korekta przepływu w zależności od temperatury i ciśnienia powietrza zewnętrznego - pomiar temperatury, wilgotności i ciśnienia powietrza zewnętrznego - możliwość programowania temperatury i ciśnienia odniesienia - dokładność regulacji przepływu 2% - inteligentne uzależnione od zewnętrznej temperatury i wilgotności Musi istnieć możliwość kalibracji analizatora w miejscu pomiaru za pomocą elementu/urządzenia zalecanego przez producenta a dostarczonego przez Wykonawcę. Dla każdego analizatora należy dostarczyć adapter (przejściówkę) umożliwiający kalibrację/sprawdzenie przepływu na wlocie do czerpni (po zdemontowaniu głowicy separującej) przy użyciu przepływomierza zewnętrznego - wewnętrzna co najmniej C - zewnętrzna co najmniej C - cyfrowe szeregowe wartość mierzona, status, parametry pracy - łącze szeregowe musi obsługiwać przynajmniej jeden z niżej wymienionych protokołów transmisji: - Environnement SA - Thermo Environmental Instruments - Fag - Monitor Labs - Ruprecht & Patashnick - Protocole JBUS - AKA Protocol - Horiba Protocol - API Protocol - Extended Environnement SA - analogowe wartość mierzona 0-1V lub 0-10V, status - dwukierunkowa komunikacja poprzez port RS-232 lub USB; odczyt parametrów wewnętrznych, zamiana konfiguracji, transmisja danych pomiarowych - należy dostarczyć oprogramowanie do ww. funkcji

5 Lp. Opis Minimalne wymagania Oferowane parametry 16. Wyposażenie/ Materiały eksploatacyjne/ Wyposażenie dodatkowe 1. Zestaw wyposażenia do wzorcowania analizatorów (folia, zestaw folii, filtr, zestaw filtrów lub inne urzadzenie/element zależnie od wymagań producenta) 2. Dla każdego dostarczonego analizatora: - szczelne przejście dachowe - filtry lub taśma filtracyjna na 3 lata ciągłej pracy - kabel RS232 lub USB do podłączenia komputera - silikonowy smar próżniowy (średni) do głowicy w ilości wystarczającej na 3 letni okres pracy pobornika - części zużywalne (łopatki, szczotki itp.) do pompy na 3 lata ciągłej pracy (jeśli występują). - taśmy do lokalnej drukarki na 3 lata pracy (jeśli występują) - inne materiały i części zużywalne niezbędne wg zaleceń producenta na 3 lata pracy z uwzględnieniem konieczności wykonywania przeglądów okresowych w okresie gwarancji 17. Wlot do głowicy PM10 - min 0,7 m, max 1,5 m nad poziomem dachu 18. Dostawa, instalacja, uruchomienie Wykonawca zainstaluje i uruchomi analizatory we wskazanych przez Zamawiającego lokalizacjach w stacjach pomiarowych monitoringu jakości powietrza w województwie śląskim. Przy współpracy Zamawiającego uruchomi transmisję danych z analizatorów do istniejących dataloggerów typ Argopol SAM-EX V3+1 CPU30 za pośrednictwem złącza szeregowego wykorzystując jeden z protokołów łączności: - Environnement SA - Thermo Environmental Instruments - Fag - Monitor Labs - Ruprecht & Patashnick - Protocole JBUS - AKA Protocol - Horiba Protocol - API Protocol - Extended Environnement SA. Dostawca zapewni wszelkie materiały i narzędzia niezbędne do montażu analizatorów w kontenerze.

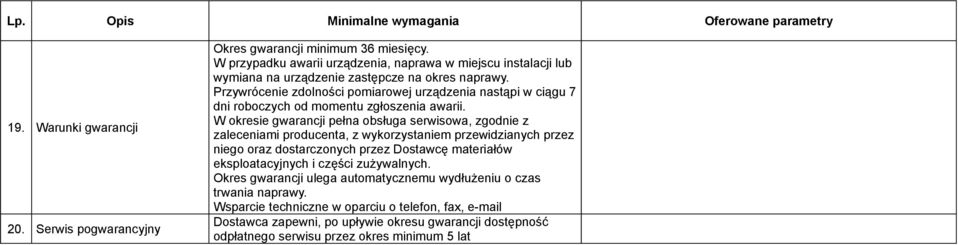

6 Lp. Opis Minimalne wymagania Oferowane parametry 19. Warunki gwarancji 20. Serwis pogwarancyjny Okres gwarancji minimum 36 miesięcy. W przypadku awarii urządzenia, naprawa w miejscu instalacji lub wymiana na urządzenie zastępcze na okres naprawy. Przywrócenie zdolności pomiarowej urządzenia nastąpi w ciągu 7 dni roboczych od momentu zgłoszenia awarii. W okresie gwarancji pełna obsługa serwisowa, zgodnie z zaleceniami producenta, z wykorzystaniem przewidzianych przez niego oraz dostarczonych przez Dostawcę materiałów eksploatacyjnych i części zużywalnych. Okres gwarancji ulega automatycznemu wydłużeniu o czas trwania naprawy. Wsparcie techniczne w oparciu o telefon, fax, Dostawca zapewni, po upływie okresu gwarancji dostępność odpłatnego serwisu przez okres minimum 5 lat
