Powierzchnia ustawienia Przepisy bezpieczeħstwa pracy Pralko-suszarka jest bardzo ciċşka zachowaú ostroşnołú przy podnoszeniu. Uwaga: Zamarzniċte wċşe mogø ulec zerwaniu lub pċkniċciu.

Nie podnosiú za wystajøce czċłci (np. drzwiczki). Dodatkowo do wymienionych przepisów mogø obowiøzywaú oddzielne przepisy wĭałciwego Przedsiċbiorstwa Wodociøgowego i Zakĭadu Energetycznego.

Usuwanie opakowaħ i starych urzødzeħ zgodnie z wymogami ochrony Ĺrodowiska Opakowanie naleşy usunøú zgodnie z wymogami ochrony łrodowiska.

Wytyczne w niej zawarte dotyczø obowiøzujøcych w Europie zasad odbioru i utylizacji nieuşytecznych urzødzeį.

Nieprzydatne sø miċkkie podĭoşa/wykĭadziny podĭogowe. Osiøgniċcie dobrych wyników suszenia wymaga zapewnienia skutecznej wentylacji pomieszczenia!

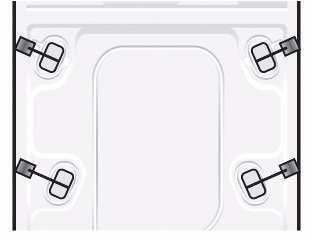

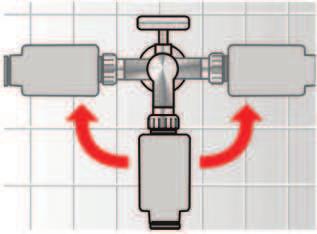

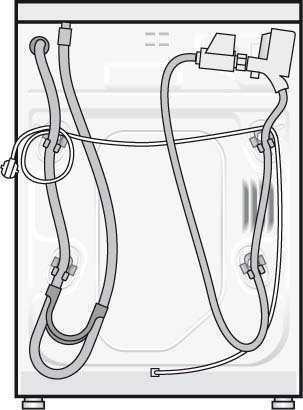

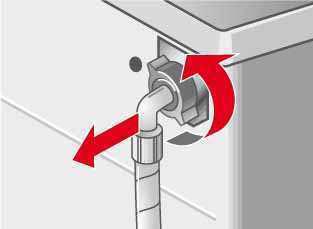

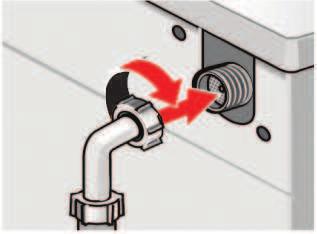

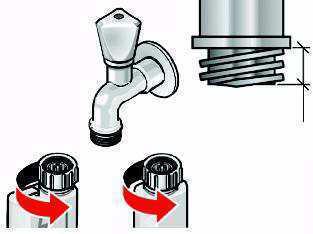

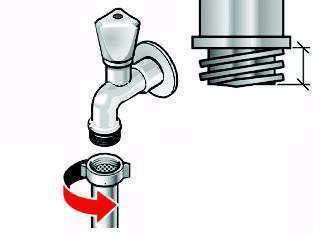

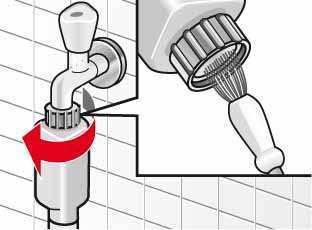

Do kurka dopĭywu wody podĭøczyú wøş dopĭywu wody. Uwaga! Zĭøczki dokrċcaú tylko rċcznie. 3. Usunøú wszystkie tulejki zabezpieczeį transportowych. 2.

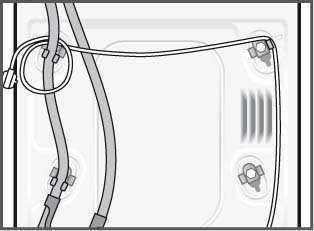

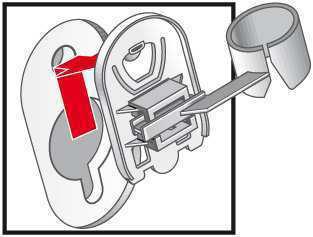

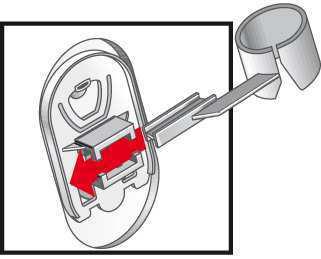

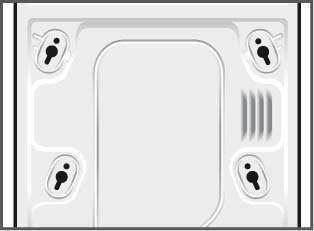

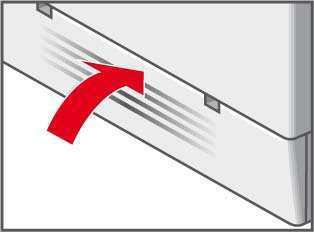

Standard Dopĭyw wody ~95 cm ~160 cm ~140 cm ~165 cm min. 60 cm Przewód sieciowy 4. Zaĭoşyú osĭony. Mocno zablokowaú naciskajøc na hak zapadki. Zaĭoşyú uchwyty do mocowania wċşa.

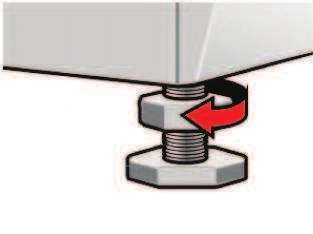

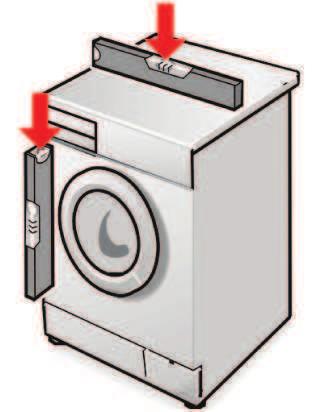

wyrównania nóşek urzødzenia. astrona 5 1 3/4 min. 10 mm max. 90 max. 90 3. Dokrċciú nakrċtkċ zabezpieczajøcø do obudowy. Nóşkċ przytrzymaú nie zmieniajøc jej wysokołci.

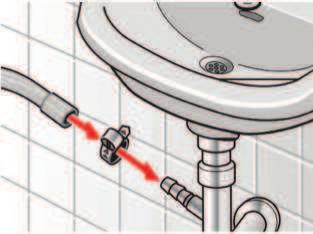

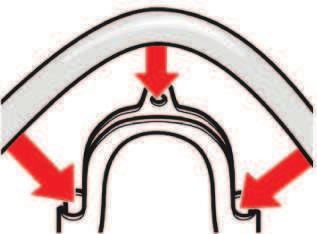

3/4 Podĥøczenie do sieci elektrycznej Odpĥyw do syfonu: Uwaga: W miejscu podĭøczenia zaĭoşyú opaskċ zaciskowø Ø 24 40 mm (handel specjalistyczny).

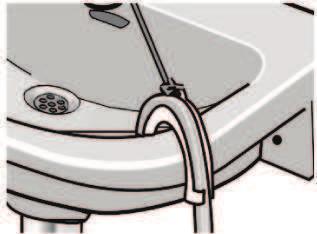

Potrzebne narzċdzia Standard Odpĥyw do umywalki Uwaga: Wøş odpĭywowy zabezpieczyú przed wypadniċciem. Uwaga: Korek spustowy nie moşe zamykaú odpĭywu umywalki.

1 Powierzchnia ustawienia Przepisy bezpieczeħstwa pracy Pralko-suszarka jest bardzo ciċşka zachowaú ostroşnołú przy podnoszeniu. Uwaga: Zamarzniċte wċşe mogø ulec zerwaniu lub pċkniċciu. Nie ustawiaú pralko-suszarki w miejscach zagroşonych wystøpieniem ujemnej temperatury ani w miejscach dziaĭania czynników atmosferycznych. Pralko-suszarka moşe ulec uszkodzeniu. Nie podnosiú za wystajøce czċłci (np. drzwiczki). Dodatkowo do wymienionych przepisów mogø obowiøzywaú oddzielne przepisy wĭałciwego Przedsiċbiorstwa Wodociøgowego i Zakĭadu Energetycznego. W razie wøtpliwołci zleciú podĭøczenie wykwalifikowanemu fachowcowi. Wċşe i przewody uĭoşyú w taki sposób, aby nie wystċpowaĭo şadne zagroşenie potkniċcia siċ. Usuwanie opakowaħ i starych urzødzeħ zgodnie z wymogami ochrony Ĺrodowiska Opakowanie naleşy usunøú zgodnie z wymogami ochrony łrodowiska. Urzødzenie jest oznakowane zgodnie z europejskø dyrektywø 2002/96/EG o starych urzødzeniach elektrycznych i elektronicznych (waste electrical and electronic equipment WEEE). Wytyczne w niej zawarte dotyczø obowiøzujøcych w Europie zasad odbioru i utylizacji nieuşytecznych urzødzeį. Zakres dostawy w zaleşnołci od modelu Aqua-Secure Stabilnołú ustawienia urzødzenia jest waşna, aby urzødzenie nie przesuwaĭo siċ podczas pracy! Powierzchnia ustawienia musi byú twarda i pĭaska. Nieprzydatne sø miċkkie podĭoşa/wykĭadziny podĭogowe. Osiøgniċcie dobrych wyników suszenia wymaga zapewnienia skutecznej wentylacji pomieszczenia! W przypadku ustawienia na cokole Nóşki pralko-suszarki koniecznie przymocowaú uchwytami*. *numer zamówieniowy WMZ 2200, WX 9756 przyĥøcze lewostronne lub ~140 cm Model: Aqua-Stop/Secure 1. Do kurka dopĭywu wody podĭøczyú wøş dopĭywu wody. Uwaga! Zĭøczki dokrċcaú tylko rċcznie. 3. Usunøú wszystkie tulejki zabezpieczeį transportowych. 2. Ostroşnie otworzyú kurek dopĭywu wody i sprawdziú przy tym szczelnołú w miejscach podĭøczenia. Uwaga! Poĭøczenie łrubowe jest pod ciłnieniem wody w wodociøgu. Standard Dopĭyw wody ~95 cm ~160 cm ~140 cm ~165 cm min. 60 cm Przewód sieciowy 4. Zaĭoşyú osĭony. Mocno zablokowaú naciskajøc na hak zapadki. Zaĭoşyú uchwyty do mocowania wċşa. MontaŐ w bloku kuchennym (pod blatem roboczym/zabudowanie) poziomnica do wyrównania urzødzenia klucz do łrub rozmiar SW13: do odkrċcenia zabezpieczeį transportowych astrona 3 i rozmiar SW17: do wyrównania nóşek urzødzenia. astrona 5 1 3/4 min. 10 mm max. 90 max Dokrċciú nakrċtkċ zabezpieczajøcø do obudowy. Nóşkċ przytrzymaú nie zmieniajøc jej wysokołci. Uwaga: Nakrċtki zabezpieczajøce wszystkich czterech nóşek muszø byú mocno dokrċcone do obudowy! 3/4 Podĥøczenie do sieci elektrycznej Odpĥyw do syfonu: Uwaga: W miejscu podĭøczenia zaĭoşyú opaskċ zaciskowø Ø mm (handel specjalistyczny). Ustawiú urzødzenie pod blatem roboczym/zabudowaú przed podĭøczeniem do sieci prødowej. Podczas suszenia uchodzi ciepĭe powietrze o temperaturze do 60 C. Potrzebne narzċdzia Standard Odpĥyw do umywalki Uwaga: Wøş odpĭywowy zabezpieczyú przed wypadniċciem. Uwaga: Korek spustowy nie moşe zamykaú odpĭywu umywalki. Podczas odpompowywania sprawdziú, czy woda odpĭywa wystarczajøco szybko. Koniec wċşa odpĭywu wody nie moşe zanurzaú siċ w odpompowywanej wodzie! Wystċpowaĭoby niebezpieczeįstwo zassania odpompowywanej wody z powrotem do pralko-suszarki! Ustawienie urzødzenia pod blatem roboczym/ zabudowywanie 1 opaska zaciskowa Ø mm (handel specjalistyczny) do podĭøczenia syfonu. a Strona 4: Przyĭøcze wody 2. Wyregulowaú wysokołú pralki krċcøc jej nóşkami. Uwaga: Wszystkie cztery nóşki urzødzenia muszø staú stabilnie na podĭoşu. Urzødzenie nie moşe siċ koĭysaú! Sprawdziú i ewentualnie skorygowaú wyrównanie ustawienia pralkosuszarki za pomocø poziomnicy. WøŐ odpĥywowy: Uwaga: Nie zginaú ani nie rozciøgaú na dĭugołú. RóŐnica wysokoĺci pomiċdzy powierzchniø ustawienia i odpĥywem: 60 cm maks. 100 cm Osĭony W zaleőnoĺci od przyĥøcza dodatkowo potrzebna jest 1. Nakrċtkċ zabezpieczajøcø odkrċciú kluczem zgodnie z kierunkiem ruchu wskazówek zegara. Odpĥyw wody Wskazówka: Zastosowanie uchwytów do mocowania wċşa, powoduje skrócenie efektywnej dĭugołci wċşa! Do nabycia w handlu specjalistycznym/punktach serwisowych: Przedĭuşenie wċşa do zabezpieczenia przeciw zalaniu wodø (Aqua-Stop) lub wċşa doprowadzajøcego zimnø wodċ (ok. 2,50 m). Numer zamówieniowy WMZ2380, WZ10130 Dĭuşszy wøş dopĭywu (ok. 2,20 m) dla modelu standardowego. Uchwyt do zamocowania wċşa Wyrównanie pralko-suszarki za pomocø poziomnicy WøŐ dopĥywu wody Uwaga: Nie zaginaú, zaciskaú, przerabiaú lub przecinaú (wytrzymaĭołú wċşa nie jest wtedy gwarantowana). Optymalne ciĺnienie wody w sieci wodociøgowej: kpa (1 10 bar) Przy odkrċconym kurku dopĭywu wody przepĭywa przynajmniej 8 l/min. Przy wyşszym ciłnieniu wody zainstalowaú zawór redukcyjny. przyĥøcze prawostronne Odpĭyw wody Do wyrównania ustawienia pralko-suszarki uşyú poziomnicy. Dopĥyw wody 2. Odkrċciú i usunøú wszystkie 4 łruby zabezpieczenia transportowego. ~90 cm Gĭołne odgĭosy pracy, wibracje i przesuwanie siċ urzødzenia mogø byú skutkiem nieprawidĭowego ustawienia! Niebezpieczeħstwo poraőenia prødem elektrycznym! Zabezpieczenia Aqua-Stop nie zanurzaú w wodzie (posiada bowiem zawór elektromagnetyczny). W celu unikniċcia przecieków lub szkód wodnych, koniecznie przestrzegaú wskazówek w tym rozdziale! Uwaga! Pralko-suszarkċ zasilaú tylko zimnø wodø pitnø. Nie podĭøczaú do baterii mieszajøcej bezciłnieniowego podgrzewacza wody. Stosowaú wyĭøcznie nowy, dostarczony lub zakupiony w specjalistycznym sklepie wøş doprowadzajøcy wodċ! W razie wøtpliwołci zleciú podĭøczenie wykwalifikowanemu fachowcowi. Przed pierwszym uşyciem urzødzenia koniecznie usunøú 4 zabezpieczenia transportowe i przechowaú je do ewentualnego póŝnejszego transportu. W razie transportowania urzødzenia, koniecznie ponownie zamontowaú zabezpieczenia. Zapobiegnie to uszkodzeniom urzødzenia. astrona 6 Łrubċ i tulejkċ przechowywaú po skrċceniu ich ze sobø. W miarċ moşliwołci ustawiú pralko-suszarkċ w køcie pomieszczenia. Do podĭogi przymocowaú wkrċtami wodoodpornø pĭytċ drewnianø (grubołú minimum 30 mm). Nóşki pralko-suszarki koniecznie przymocowaú uchwytami*. *numer zamówieniowy patrz powyşej DĥugoĹci wċőy i przewodów w zaleşnołci od modelu Wyrównanie urzødzenia Przyĥøcze wody w zaleşnołci od modelu 1. Wċşe (w zaleşnołci od modelu) wyjøú z uchwytów. W przypadku ustawienia na podĥodze z belek drewnianych max. 100 cm Aqua-Stop Wilgotnołú wewnøtrz bċbna jest spowodowana fabrycznø kontrolø koįcowø. Usuwanie zabezpieczeħ transportowych 5. Zamocowaú wċşe w uchwytach. Wymagane wymiary: a = 650 mm, b = 620 mm, c = 850 mm Pralko-suszarkċ ustawiaú tylko pod ciøgĭym blatem roboczym, trwale przymocowanym do søsiednich szafek. Powierzchnia do ustawienia wymaga dobrej wentylacji w przeciwnym razie brak optymalnych wyników suszenia. Wymiary otworów wentylacyjnych (zaplanowaú na jednej stronie w zaleşnołci od okolicznołci). Przekrój poprzeczny otworu: d = 200 mm², wysokołú nad podĭogø e = 365 mm, odstċp miċdzy łcianø a urzødzeniem: f = 50 mm. 2 Odpĥyw wody do rury z tworzywa sztucznego z gumowym koĥnierzem lub do kratki Ĺciekowej: Uwaga: Wøş odpĭywowy zabezpieczyú przed wypadniċciem. 3 4 Pralko-suszarkċ podĭøczyú tylko do sieci prødu zmiennego, poprzez prawidĭowo zainstalowane gniazdko ze stykiem ochronnym. Napiċcie sieciowe i napiċcie podane na pralko-suszarce (tabliczka znamionowa) muszø siċ zgadzaú. Parametry przyĭøcza oraz konieczne bezpieczniki sø podane na tabliczce znamionowej. Upewniú siċ, aby: wtyczka i gniazdko sieciowe byĭy tego samego standardu, przekrój poprzeczny przewodów byĭ wystarczajøcy, ukĭad uziemiajøcy byĭ przepisowo zainstalowany. Wymiana przewodów sieciowych (o ile konieczna) moşe byú wykonana tylko przez elektryka. Zapasowy przewód sieciowy jest do nabycia w handlu specjalistycznym. Nie uşywaú şadnych wtyczek z rozdzielaczem ani przedĭuşaczy. W przypadku zainstalowania wyĭøcznika róşnicowoprødowego stosowaú tylko typ z nastċpujøcym znakiem:. Przydzielenie tego znaku gwarantuje speĭnienie aktualnie obowiøzujøcych przepisów. Wtyczki sieciowej/wtyczkċ sieciowø: nie wolno wyciøgaú ani wkĭadaú do gniazdka wilgotnymi rċkami. wyciøgaú z gniazdka chwytajøc tylko za wtyczkċ, nie za przewód. nigdy nie wyciøgaú podczas pracy urzødzenia. Producent (patrz instrukcja obsĭugi) 1109 /
