Wilgotnołú jest spowodowana fabrycznø kontrolø koįcowø. Aqua-Stop Aqua-Secure Standard Przed pierwszym uşyciem urzødzenia koniecznie usunøú 4 zabezpie

Transkrypt

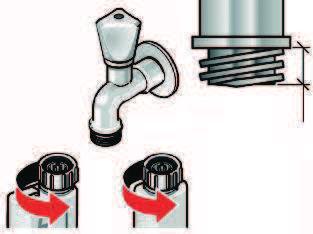

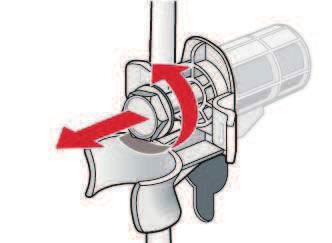

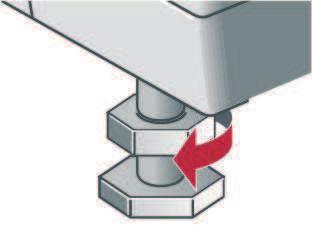

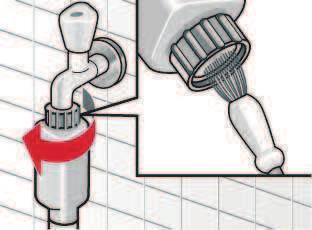

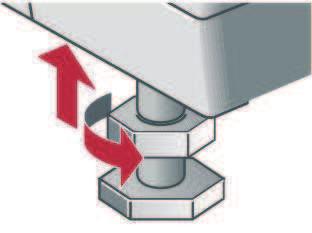

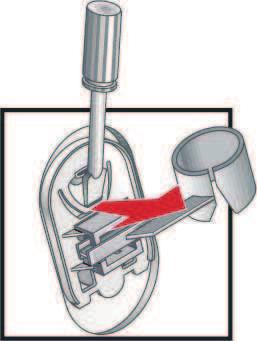

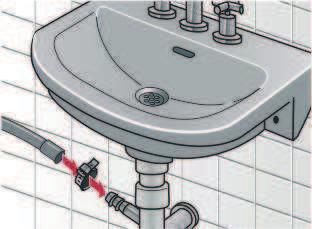

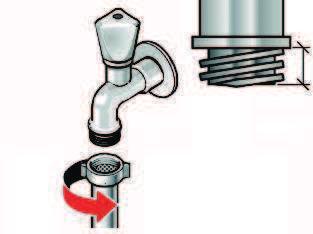

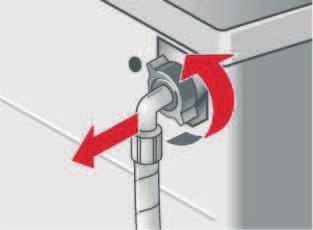

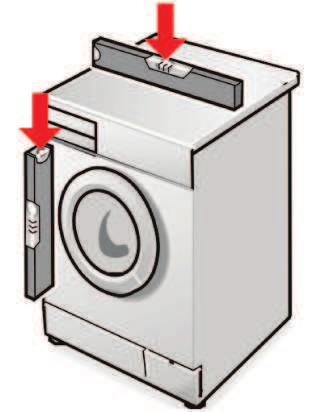

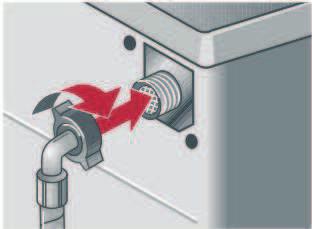

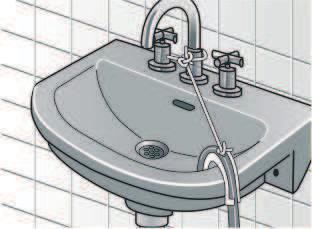

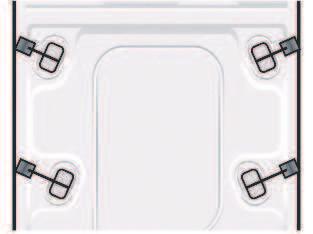

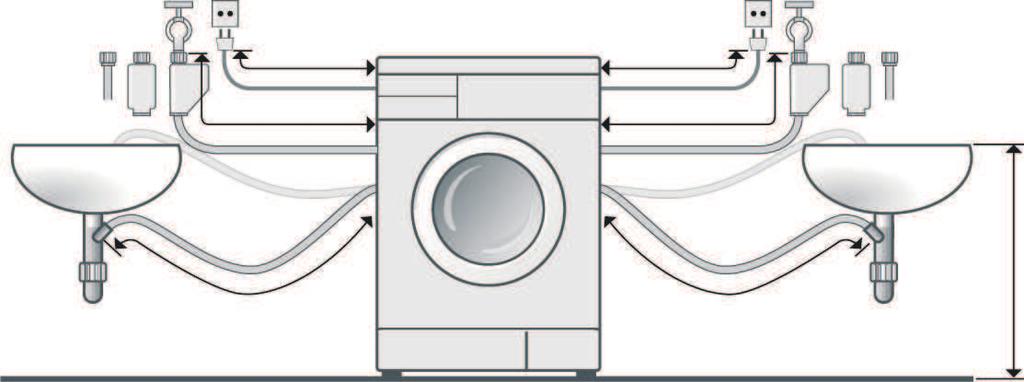

1 Wilgotnołú jest spowodowana fabrycznø kontrolø koįcowø. Aqua-Stop Aqua-Secure Standard Przed pierwszym uşyciem urzødzenia koniecznie usunøú 4 zabezpieczenia transportowe i przechowywaú je do ewentualnego póŝniejszego transportu. W razie ponownego transportowania urzødzenia koniecznie ponownie zamontowaú zabezpieczenia. Zapobiegnie to uszkodzeniom urzødzenia. a Strona 6 Łrubċ i tulejkċ przechowywaú razem po skrċceniu ze sobø. Przewód sieciowy Dopĭyw wody Odpĭyw wody Powierzchnia ustawienia Stabilnołú ustawienia urzødzenia jest waşna, aby urzødzenie nie przesuwaĭo siċ podczas pracy! Powierzchnia ustawienia musi byú twarda i pĭaska. Nieprzydatne sø miċkkie podĭoşa/wykĭadziny podĭogowe. Osĭony z uchwytem do zamocowania wċşa Niebezpieczeħstwo poraőenia prødem elektrycznym! Zabezpieczenia Aqua-Stop nieâzanurzaú w wodzie (posiada zawór elektromagnetyczny). W celu unikniċcia przecieków lub szkód wodnych, koniecznie przestrzegaú wskazówek wâtym rozdziale! Uwaga: Pralkċ zasilaú tylko zimnø wodø pitnø. Nie podĭøczaú do baterii mieszajøcej bezciłnieniowego podgrzewacza wody. Stosowaú wyĭøcznie nowy, dostarczony lub zakupiony w specjalistycznym sklepie wøş dopĭywowy! W razie wøtpliwołci zleciú podĭøczenie wykwalifikowanemu fachowcowi. kolanko do zawieszenia wċşa odpĭywowego Model: W przypadku ustawienia na cokole 1. Do kurka dopĭywu wody podĭøczyú wøş dopĭywowy 3/4" =26,4 mm. Uwaga: Zĭøczki dokrċcaú tylko rċcznie. 2. Ostroşnie otworzyú kurek dopĭywu wody i sprawdziú przy tym szczelnołú w miejscach podĭøczenia. Uwaga: Poĭøczenie łrubowe jest pod ciłnieniem wody. Nie naleőy do zakresu dostawy: Nóşki pralki koniecznie przymocowaú uchwytami *. * numer zamówieniowy WMZ 2200, WX 9756, CZ , Z 7080X0 W przypadku odpĭywu do syfonu, potrzebna jest dodatkowa opaska zaciskowa Ø mm (handel specjalistyczny). a Przyĭøcze wody, strona 4 W przypadku ustawienia na podĥodze z belek drewnianych W miarċ moşliwołci ustawiú pralkċ w køcie pomieszczenia. Do podĭogi przymocowaú wkrċtami wodoodpornø drewnianø pĭytċ (grubołú przynajmniej 30 mm). Nóşki pralki koniecznie przymocowaú uchwytami *. * numer zamówieniowy patrz powyşej Przydatne narzċdzia: poziomnica do wypoziomowania urzødzenia, klucz do łrub rozmiar SW13: do odkrċcenia zabezpieczeį transportowych a Strona 3 i rozmiar SW17: do wypoziomowania urzødzenia. a Strona 5 przyĥøcze lewostronne lub 4. Zaĭoşyú osĭony i mocno zablokowaú naciskajøc na hak zapadki z góry. Zaĭoşyú uchwyty do mocowania wċşa. ~120 cm ~135 cm ~100 cm Ustawienie urzødzenia pod blatem roboczym Niebezpieczeħstwo poraőenia prødem elektrycznym! Koniecznie zleciú specjaliłcie zamontowanie pokrywy blaszanej * w miejsce pĭyty górnej urzødzenia. * numer zamówieniowy WMZ 2043, WZ Konieczna jest wnċka szerokołci 60 cm. ~95 cm ~140 cm 3. Dokrċciú nakrċtkċ zabezpieczajøcø do obudowy. Nóşkċ przytrzymaú nie zmieniajøc jej wysokołci. Uwaga: Nakrċtki zabezpieczajøce wszystkie cztery nóşki muszø byú mocno dokrċcone do obudowy! Wskazówka: Zastosowanie uchwytów do mocowania wċşa powoduje skrócenie efektywnej dĭugołci wċşa! Odpĥyw do syfonu: Uwaga: W miejscu podĭøczenia zaĭoşyú opaskċ zaciskowø Ø mm (handel specjalistyczny). 5. Zamocowaú wċşe w uchwytach Odpĥyw wody do rury z tworzywa sztucznego z gumowym koĥnierzem lub do kratki Ĺciekowej: Uwaga: Wøş odpĭywowy zabezpieczyú przed wypadniċciem. 4 Upewniú siċ, aby: wtyczka i gniazdko sieciowe byĭy tego samego standardu, przekrój poprzeczny przewodów byĭ wystarczajøcy, ukĭad uziemiajøcy byĭ przepisowo zainstalowany. Nie uşywaú şadnych wtyczek z rozdzielaczem ani przedĭuşaczy. Ciłnienie wody 60 x 59 x 85 cm kg w zaleşnołci od modelu Napiċcie znamionowe V, 50 Hz Prød znamionowy 10 A Moc znamionowa 2300 W kpa (1 10 bar) Ekologiczna utylizacja To urzødzenie jest oznaczone zgodnie z Dyrektywø Europejskø 2002/96/WE oraz polskø Ustawø z dnia 29 lipca 2005 r. O zuşytym sprzċcie elektrycznym i elektronicznym (Dz.U. z 2005 r. Nr 180, poz.1495) symbolem przekrełlonego kontenera na odpady. Takie oznakowanie informuje, şe sprzċt ten, po okresie jego uşytkowania nie moşe byú umieszczany ĭøcznie z innymi odpadami pochodzøcymi z gospodarstwa domowego. Uşytkownik jest zobowiøzany do oddania go prowadzøcym zbieranie zuşytego sprzċtu elektrycznego i elektronicznego. Prowadzøcy zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzø odpowiedni system umoşliwiajøcy oddanie tego sprzċtu. Wĭałciwe postċpowanie ze zuşytym sprzċtem elektrycznym i elektronicznym przyczynia siċ do unikniċcia szkodliwych dla zdrowia ludzi i łrodowiska naturalnego konsekwencji, wynikajøcych z obecnołci skĭadników niebezpiecznych oraz niewĭałciwego skĭadowania i przetwarzania takiego sprzċtu. Przed ponownym wĥøczeniem urzødzenia Gwarancja Aqua-Stop Parametry przyĭøcza oraz konieczne bezpieczniki sø podane na tabliczce znamionowej. Wymiana przewodów sieciowych (o ile konieczna) moşe byú przeprowadzona tylko przez wyspecjalizowanego elektryka. Zapasowy przewód sieciowy moşna nabyú poprzez serwis obsĭugi kienta. Wymiary (szerokołú x gĭċbokołú x wysokołú) Ciċşar Podĭøczenie do sieci Aby zapobiec odpĭyniċciu łrodka piorøcego przy pierwszym praniu do odpĭywu: Do komory B/ C wlaú 1 litr wody i uruchomiú program Odpompowanie. Napiċcie sieciowe i napiċcie podane na pralce (tabliczka znamionowa na tylnej łciance urzødzenia) muszø siċ zgadzaú W przypadku zainstalowania wyĭøcznika róşnicowoprødowego stosowaú tylko typ z nastċpujøcym znakiem: Przydzielenie tego znaku gwarantuje speĭnienie aktualnie obowiøzujøcych przepisów. Wtyczki sieciowej/wtyczkċ sieciowø: nie wolno wyciøgaú ani wkĭadaú do gniazdka wilgotnymi rċkami. wyciøgaú z gniazdka chwytajøc tylko za obudowe nie za przewód. nigdy nie wyciøgaú podczas pracy urzødzenia. Zamontowanie zabezpieczeħ transportowych: koniecznie usunøú zabezpieczenia transportowe! a Strona 3 Pralkċ podĭøczyú tylko do sieci prødu zmiennego poprzez prawidĭowo zainstalowane gniazdko ze stykiem ochronnym. Zamknøú kurek dopĭywu wody. Spułciú resztki wody po praniu. a Strona 12 Zmniejszyú ciłnienie wody w wċşu dopĭywowym. a Strona 12 Odĭøczyú pralkċ od sieci prødowej. Odĭøczyú wċşe. Opróşniú pojemnik dozujøcy. a Strona 8 2. Wstawiú wszystkie 4 tulejki. Przewód sieciowy umiełciú w uchwytach. Mocno przykrċciú łruby. Podĥøczenie do sieci elektrycznej Przed przystøpieniem do transportowania pralki naleőy: 1. Zdjøú osĭony i przechowywaú je do ewentualnego póŝniejszego transportu. Ewentualnie uşyú łrubokrċtu. 3. Odpĥyw do umywalki: Uwaga: Wøş odpĭywowy zabezpieczyú przed wypadniċciem. Uwaga: Korek spustowy nie moşe zamykaú odpĭywu umywalki. Podczas odpompowania sprawdziú, czy woda odpĭywa wystarczajøco szybko. Koniec wċşa odpĭywowego nie moşe zanurzaú siċ w odpompowywanej wodzie! Moşe wystøpiú niebezpieczeįstwo zassania odpompowywanej wody z powrotem do pralki! Do nabycia w handlu specjalistycznym/punktach serwisowych: Przedĭuşenie wċşa do zabezpieczenia przeciw zalaniu wodø (Aqua-Stop) lub wċşa doprowadzajøcego zimnø wodċ (ok. 2,50 m). numer zamówieniowy WMZ2380, WZ10130, CZ11350, Z7070X0 Dĭuşszy wøş dopĭywowy (ok. 2,20 m) dla modelu standardowego. 1 min. 10 mm WøŐ odpĥywowy: Uwaga: Nie zginaú ani nie rozciøgaú na dĭugołú. RóŐnica wysokoĺci pomiċdzy powierzchniø ustawienia i odpĥywem: 0 maks. 100 cm 0 maks. 100 cm Konieczna jest wnċka szerokołci 60 cm. Pralkċ ustawiaú tylko pod ciøgĭym blatem roboczym, przymocowanym na staĭe do søsiednich szafek. ~130 cm maks. 90 3/4 2. Standard Odpĥyw wody przyĥøcze prawostronne Ustawiú urzødzenie pod blatem roboczym/zabudowaú przed podĭøczeniem do prødu. MontaŐ w bloku kuchennym (pod blatem roboczym lub zabudowanie) 2. Wyregulowaú wysokołú urzødzenia krċcøc nóşkami. Uwaga: Wszystkie cztery nóşki urzødzenia muszø staú stabilnie naâpodĭoşu. Urzødzenie nie moşe siċ koĭysaú! Sprawdziú i ewentualnie skorygowaú wypoziomowanie pralki za pomocø poziomnicy. 3/4 maks Nakrċtkċ zabezpieczajøcø odkrċciú kluczem zgodnie z kierunkiem ruchu wskazówek zegara. min. 10 mm DĥugoĹci wċőy i przewodów w zaleşnołci od modelu Ustawienie urzødzenia pod blatem roboczym/ zabudowanie 3. Wyjøú z uchwytów przewód sieciowy. Usunøú tulejki. Aqua-Stop Aqua-Secure 1. Wypoziomowanie pralki za pomocø poziomnicy WøŐ dopĥywu wody: Uwaga: Nie zaginaú, zaciskaú, przerabiaú lub przecinaú (wytrzymaĭołú wċşa nie jest wtedy gwarantowana). Optymalne ciĺnienie wody w sieci wodociøgowej: kpa (1 10 bar) Przy odkrċconym kurku dopĭywu wody przepĭywa przynajmniej 8 l/min. Przy wyşszym ciłnieniu wody zainstalowaú zawór redukcyjny. 2. Odkrċciú i usunøú wszystkie 4 łruby zabezpieczenia transportowego. Dane techniczne Transportowanie, np. przy przeprowadzce Gĭołne odgĭosy pracy, wibracje i przesuwanie siċ urzødzenia mogø byú skutkiem nieprawidĭowego wypoziomowania! Dopĥyw wody 1. Wċşe (w zaleşnołci od modelu) wyjøú z uchwytów i kolanka. Zdjøú kolanko. klucz do łrub (w zaleşnołci od modelu) Wypoziomowanie urzødzenia Przyĥøcze wody w zaleşnołci od modelu 5 Tylko dla urzødzeį z Aqua-Stopem Dodatkowo do roszczeį z tytuĭu gwarancji w stosunku do placówki handlowej wynikajøcych z umowy sprzedaşy oraz dodatkowo do naszej gwarancji, łwiadczone jest odszkodowanie pod nastċpujøcymi warunkami: W przypadku wystøpienia szkód wodnych w wyniku usterki naszego systemu Aqua-Stop, łwiadczone jest odszkodowanie dla prywatnych uşytkowników. Gwarancja odpowiedzialnołci obowiøzuje przez caĭy okres uşytkowania urzødzenia. Warunkiem wysuwania roszczeį z tytuĭu gwarancji jest prawidĭowe ustawienie i podĭøczenie urzødzenia z Aqua-Stopem zgodnie z naszø instrukcjø. Obejmuje ona takşe prawidĭowe przedĭuşenie Aqua-Stopu (oryginalne wyposaşenie dodatkowe). Nasza gwarancja nie obejmuje wadliwych przewodów zasilajøcych i armatur aş do przyĭøcza Aqua-Stopu na kurku dopĭywu wody. Urzødzenia z Aqua-Stopem generalnie nie wymagajø nadzorowania podczas pracy lubâzabezpieczenia po pracy przez zamkniċcie kurka dopĭywu wody. Jedynie w przypadku dĭuşszego okresu nieobecnołci w mieszkaniu (np. kilkutygodniowy urlop), naleşy zakrċciú kurek dopĭywu wody. 6 Producent a Instrukcja obsĭugi *556068* Pralka jest bardzo ciċşka zachowaú ostroşnołú przy podnoszeniu. Uwaga: Zamarzniċte wċşe mogø ulec zerwaniu lub pċkniċciu. Nie ustawiaú pralki w miejscach zagroşonych wystøpieniem ujemnej temperatury ani w miejscach dziaĭania czynników atmosferycznych. Nie podnosiú za wystajøce czċłci (np. drzwiczki). Pralka moşe ulec uszkodzeniu. Przed transportem koniecznie opróşniú pojemnik dozujøcy. a Strona 8 Dodatkowo do wymienionych przepisów mogø obowiøzywaú oddzielne przepisy wĭałciwego Przedsiċbiorstwa Wodociøgowego i Zakĭadu Energetycznego. W razie wøtpliwołci zleciú podĭøczenie wykwalifikowanemu fachowcowi. Wċşe i przewody uĭoşyú w taki sposób, aby nie wystċpowaĭo şadne zagroşenie potkniċcia siċ. Usuwanie zabezpieczeħ transportowych w zaleşnołci od modelu 0811/ Zakres dostawy maks. 12 mm Przepisy bezpieczeħstwa pracy 7

2

3

4

5

6

7

8

9

10
