INSTRUKCJE UŻYTKOWANIA

Transkrypt

1 INSTRUKCJE UŻYTKOWANIA PRZED UŻYTKOWANIEM PŁYTY KUCHENNEJ SUGESTIE DOTYCZĄCE OCHRONY ŚRODOWISKA ŚRODKI OSTROŻNOŚCI I WSKAZÓWKI OGÓLNE WSKAZÓWKI DOTYCZĄCE OSZCZĘDZANIA ENERGII CZYSZCZENIE I KONSERWACJA INSTRUKCJA WYSZUKIWANIA USTEREK SERWIS TECHNICZNY 4

2 PRZED UŻYTKOWANIEM PŁYTY KUCHENNEJ Aby osiągnąć pełną satysfakcję z płyty kuchennej, należy uważnie przeczytać instrukcję i zachować ją na przyszłość Materiały z opakowania (plastikowe worki, części ze styropianu itd.) stanowią potencjalne zagrożenie i należy trzymać je poza zasięgiem dzieci. Sprawdzić, czy podczas transportu płyta kuchenna nie uległa uszkodzeniu. 5 Należy dopilnować, aby urządzenie zostało zainstalowane i podłączone do zasilania przez wykwalifikowanego technika zgodnie z instrukcjami producenta oraz lokalnymi przepisami. Przed pierwszym użyciem urządzenia należy wyczyścić elementy płyty kuchennej wykonane ze stali nierdzewnej specjalnym środkiem czyszczącym dostępnym w sprzedaży. Należy również usunąć wszelkie naklejki znajdujące się na górnej powierzchni płyty. SUGESTIE DOTYCZĄCE OCHRONY ŚRODOWISKA 1. Opakowanie Materiał z opakowania nadaje się całkowicie do przetworzona i jest oznaczony symbolem recyklingu, który oznacza, że materiał ten musi być dostarczony do lokalnego zakładu utylizacji odpadów. 2. Produkt Niniejsze urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE (WEEE) oraz polską ustawą o zużytym sprzęcie elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomagają wyeliminować niekorzystny wpływ złomowanych produktów na środowisko naturalne oraz zdrowie człowieka. Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy go natomiast oddać do wyznaczonego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego w celu recyklingu. W razie konieczności urządzenie należy złomować zgodnie z lokalnymi przepisami utylizacji odpadów. W celu uzyskania szczegółowych informacji dotyczących możliwości recyklingu niniejszego produktu, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony. ŚRODKI OSTROŻNOŚCI I WSKAZÓWKI OGÓLNE Przed czyszczeniem lub konserwacją odłączyć płytę kuchenną od zasilania. Przy długotrwałej pracy konieczna może być dodatkowa wentylacja (otwarcie okna lub zwiększenie mocy wyciągu w okapie). Nie pozwalać dzieciom zbliżać się do pracującego urządzenia. Po zakończeniu gotowania wszystkie pokrętła powinny znajdować się w pozycji zero. Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy pilnować, aby dzieci nie zbliżały się do urządzenia i nie bawiły się nim. Urządzenie zostało zaprojektowane wyłącznie do użytku domowego do przygotowywania żywności. Urządzenia nie należy używać jako grzejnika do ogrzewania lub dogrzewania pomieszczeń. Urządzenie nie jest przystosowane do pracy z zewnętrznym zegarem ani oddzielnym systemem zdalnego sterowania. Deklaracja zgodności Urządzenie zostało zaprojektowane, zbudowane i wprowadzone do obrotu zgodnie z: - wymogami bezpieczeństwa określonymi w Dyrektywie Niskie napięcie 2006/95/EWG (która zastępuje Dyrektywę 73/23/EWG z późniejszymi zmianami); - wymogami dot. ochrony określonymi w Dyrektywie 2004/108/WE dotyczącej kompatybilności elektromagnetycznej; Niniejsze urządzenie jest przeznaczone do kontaktu z żywnością i spełnia wymogi Rozporządzenia (WE) nr 1935/2004.

3 WSKAZÓWKI DOTYCZĄCE OSZCZĘDZANIA ENERGII Płyta kuchenna jest wyposażona w palniki o różnych średnicach. Używać garnków i patelni, których średnica dna jest równa średnicy palników lub minimalnie większa. Stosować tylko garnki i patelnie o płaskim dnie. Nie włączać palników, gdy nie ma na nich naczyń. Jeśli to możliwe, należy przykrywać naczynia. Aby skrócić czas gotowania, warzywa, ziemniaki, itp. należy przygotowywać dodając niewielką ilość wody. Stosując naczynia ciśnieniowe, można zmniejszyć pobór mocy oraz długość gotowania. CZYSZCZENIE I KONSERWACJA Ważne: Urządzenia nie wolno czyścić za pomocą wysokociśnieniowych urządzeń do mycia wodnego lub parowego. Czyszczenie płyty Przed czyszczeniem płyty należy odłączyć ją od zasilania i poczekać, aż ostygnie. Wytrzeć ją szmatką zamoczoną w gorącej wodzie i mydle lub rozcieńczonym, płynnym detergencie. Nie używać produktów korozyjnych, ściernych, chlorowych lub myjek metalowych. Nie pozostawiać na płycie rozlanych substancji kwaśnych lub alkalicznych, jak np. ocet, sól lub sok cytrynowy itd. Powierzchnia ze stali nierdzewnej Czyścić przy pomocy specjalnych środków. Uwaga: jeśli płyta kuchenna jest w ciągłym użyciu, wysokie temperatury mogą powodować przebarwienie powierzchni w pobliżu pól grzejnych. Czyszczenie palników elektrycznych Palniki elektryczne należy czyścić, gdy są ciepłe. Wytrzeć je szmatką zwilżoną w wodzie z solą i wypolerować szmatką zamoczoną w oleju. INSTRUKCJA WYSZUKIWANIA USTEREK Płyta kuchenna nie działa: Sprawdzić, czy w gniazdku zasilającym jest prąd. Ustawić pokrętło w położeniu 0 i ponownie włączyć płytę, aby sprawdzić, czy usterka została usunięta. Płyta kuchenna nie wyłącza się: Bezzwłocznie odłączyć płytę od źródła zasilania, wyciągając w tym celu wtyczkę z gniazdka zasilającego. W przypadku podłączenia urządzenia bezpośrednio do sieci zasilającej, należy odłączyć zasilanie w skrzynce bezpiecznikowej. 6

4 SERWIS TECHNICZNY Przed skontaktowaniem się z serwisem technicznym: 1. Ponownie uruchomić płytę kuchenną, aby sprawdzić, czy usterka ustąpiła. 2. Jeśli usterka nadal występuje, należy skontaktować się z serwisem. Należy podać następujące informacje rodzaj usterki model płyty kuchennej numer serwisowy (tj. numer po słowie SERVICE na tabliczce znamionowej pod płytą oraz w gwarancji) pełny adres numer telefonu (wraz z numerem kierunkowym). Jeżeli konieczne są jakiekolwiek naprawy, prosimy o kontakt z autoryzowanym serwisem technicznym, zgodnie z informacjami podanymi w karcie gwarancyjnej. W przypadku wykonywania naprawy przez nieautoryzowanego serwisanta należy zawsze prosić o potwierdzenie wykonanej pracy i nalegać na użycie oryginalnych części zapasowych. Niezastosowanie się do powyższych instrukcji może zmniejszyć bezpieczeństwo eksploatacji oraz obniżyć jakość produktu. Informacje techniczne dla instalatora Do tej płyty kuchennej można przymocować blat roboczy o grubości od 20 do 50 mm. Jeżeli pod płytą nie będzie montowane żadne urządzenie, można tam umieścić panel oddzielający, w odległości przynajmniej 90 mm od dolnej powierzchni płyty kuchennej. Jeżeli będzie montowana pionowa szafka, pomiędzy nią a brzegiem płyty musi pozostać przynajmniej 100 mm wolnej przestrzeni. Instalacja płyty kuchennej Jeżeli dostarczona uszczelka nie została zamocowana, należy ją założyć na krawędź płyty kuchennej, po uprzednim wyczyszczeniu powierzchni styku, tak jak to pokazano na rysunku. A - Jeżeli blat roboczy jest drewniany, należy użyć dostarczonych w komplecie sprężyn. 1. Przymocować 4 sprężyny do odpowiednich gniazd pod płytą. 2. W blacie roboczym należy wykonać otwór o wymiarach podanych w załączonej karcie opisowej urządzenia. 3. Zainstalować płytę kuchenną w blacie. B - Jeżeli blat roboczy jest marmurowy lub z innych materiałów (plastik, ceramika lub kamień), płytę kuchenną należy przymocować za pomocą wsporników, które można zamówić w punkcie serwisowym (kod ). 1. Wyrównać wsporniki z otworami i przymocować je śrubami. 2. W blacie roboczym należy wykonać otwór o wymiarach podanych w załączonej karcie opisowej urządzenia. 3. Zainstalować płytę kuchenną w blacie. Przed instalowaniem płyty należy usunąć zabezpieczającą folię plastikową, jeśli jest. Instalacja musi być zgodna z aktualnymi przepisami lokalnymi. 7

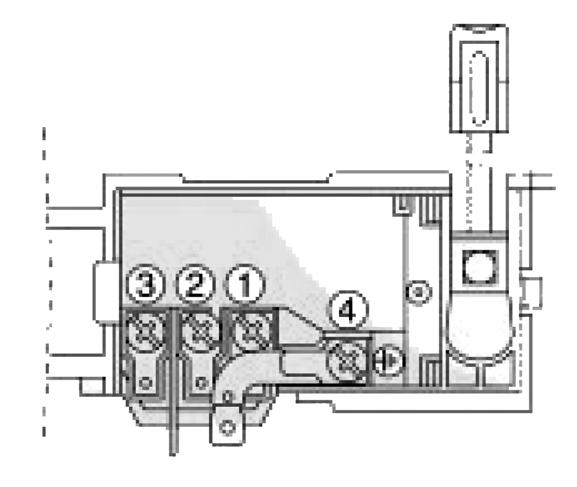

5 Podłączenie elektryczne Podłączenia elektryczne muszą być zgodne z lokalnymi przepisami. Dane o napięciu oraz poborze mocy podano na tabliczce znamionowej. Przepisy prawa nakładają obowiązek uziemienia urządzenia. Producent nie ponosi żadnej odpowiedzialności za jakiekolwiek obrażenia ciała u osób lub zwierząt, a także za szkody materialne spowodowane wskutek nieprzestrzegania niniejszych wymagań. Po zainstalowaniu płyty kuchennej konieczne jest zapewnienie wyłącznika wielobiegunowego o stykach z rozwarciem co najmniej 3 mm. Elementy elektryczne nie mogą być dostępne po zakończeniu instalacji. Do celów podłączenia elektrycznego należy użyć przewodu H05RR-F (patrz tabela w karcie opisowej urządzenia). Przewód zasilający powinien mieć wystarczającą długość, aby umożliwić podłączenie zabudowanego urządzenia do sieci. Po zakończeniu instalacji użytkownik nie powinien mieć dostępu do komponentów elektrycznych urządzenia. ELEKTRYCZNE PŁYTY KUCHENNE Z ELEMENTAMI STEROWANIA UMIESZCZONYMI Z BOKU Podłączenie do płytki zaciskowej 1. Otworzyć pokrywę płytki zaciskowej oraz przy pomocy odpowiedniego narzędzia i poluzować śrubę (jak pokazano na rysunku), 2. Zdjąć koszulkę przewodu na długości ok. 70 mm. 3. Usunąć izolacje przewodów na odcinku ok. 10 mm, poluzować śrubę zacisku kablowego, a następnie włożyć przewód w zacisk. Płytka zaciskowa posiada 4 przyłącza: 1-2 połączenia liniowe 3 (zero) 4 (uziemienie): oznaczone symbolem. 4. Przewody podłączyć do płytki zaciskowej zgodnie ze wskazówkami na schemacie połączeń przedstawionym na spodzie płyty kuchennej. Przykręcić zacisk kablowy i zamknąć pokrywę. 8
