1 Warszawa, 10 marca 1039 t. PAT \\ RZECZYPOSPOLITEJ POLSKIEJ OPIS PATENTOWY Nr KI. 55 d, 29/01. Maschnenfabrk Fredrch Haas Ges. (Lennep, Nemcy). m. b. H. Urządzene przenośnkowe do przesuwana pasma paperu w suszarce powetrznej. Zgłoszono 5 marca 1937 r- Udzelono 31 grudna 1938 r. Perwszeństwo: ó^kwetna 1936 r. (Nemcy). Wynalazek nnejszy dotyczy suszark powetrznej do suszena pasm paperu, stanowącej komorę, zawerającą pewną lczbę narządów przenośnkowych, ume szczonych jeden nad drugm, po których kolejno przechodz pasmo paperu. Im wększa jest suszarka, tym węcej jest narządów przenośnkowych, ume szczonych jeden nad drugm tym wększa jest równeż szybkość przenoszena tych narządów. W najwększych suszarkach łańcuchy begną z taką szybkoścą, że po pewnym czase następuje znaczne ch zu życe, pommo zaopatrzena ognw łańcu cha w krążk toczne. Wadę tę usuwa wynalazek w ten spo sób, że narządy przenośnkowe zostają zaopatrzone w wałk prowadncze, które są osadzone w bocznych łańcuchach po których po zatrzymanu narządów prze nośnkowych przesuwa sę pasmo paperu, przesuwane tylko wałkam cągnącym, u- meszczonym przed narządam przenośn kowym, co sę odbywa wtedy, gdy pasmo dostateczne podeschne, a węc tym sa mym naberze dostatecznej wytrzymałośc. Na rysunku przedstawono dla przykła du urządzene według wynalazku, przy czym fg. 1 przedstawa układ narządów przenośnkowych w przekroju podłużnym suszark, fg. 2 układ wałków Wlf W2 W3 cągnących pasmo pomędzy narząda-

m przenośnkowym Blf B2 B3, fg. 3 jeden z prętów nośnych łączących łańcu- ' chyf g. 4 odcnek łańcucha w wdoku ż boku, fg.^6 -* łańcuchy z prętam nośny m w wdoku z góry, fg.

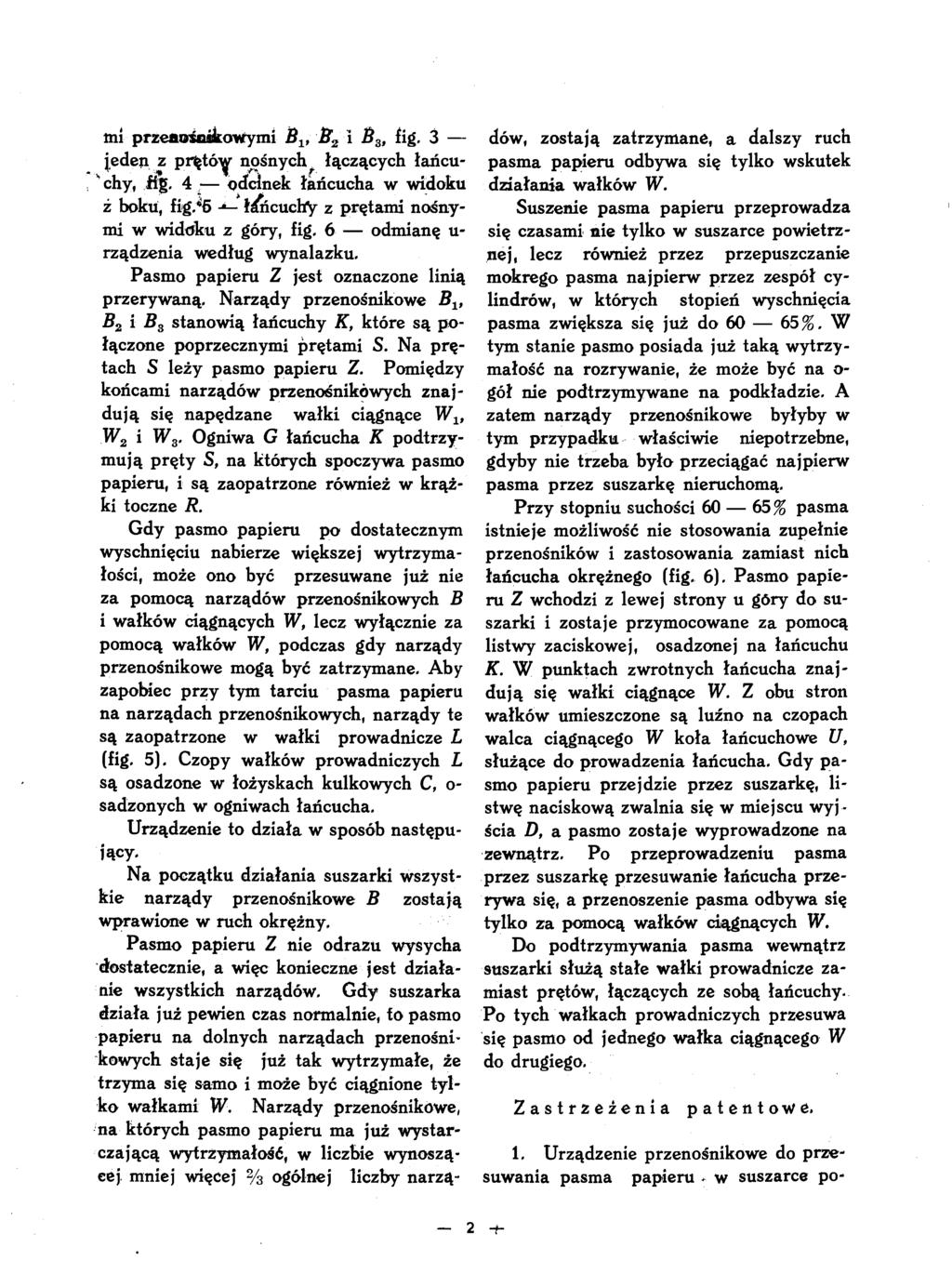

2 m przenośnkowym Blf B2 B3, fg. 3 jeden z prętów nośnych łączących łańcu- ' chyf g. 4 odcnek łańcucha w wdoku ż boku, fg.^6 -* łańcuchy z prętam nośny m w wdoku z góry, fg. 6 odmanę u- rządzena według wynalazku. Pasmo paperu Z jest oznaczone lną przerywaną. Narządy przenośnkowe B1$ B2 B3 stanową łańcuchy K, które są po łączone poprzecznym prętam S. Na prę tach S leży pasmo paperu Z. Pomędzy końcam narządów przenośnkowych znaj dują sę napędzane wałk cągnące Wlf W2 W3. Ognwa G łańcucha K podtrzy mują pręty S, na których spoczywa pasmo paperu, są zaopatrzone równeż w krąż k toczne R. Gdy pasmo paperu po dostatecznym wyschnęcu naberze wększej wytrzyma łośc, może ono być przesuwane już ne za pomocą narządów przenośnkowych B wałków cągnących W, lecz wyłączne za pomocą wałków W, podczas gdy narządy przenośnkowe mogą być zatrzymane. Aby zapobec przy tym tarcu pasma paperu na narządach przenośnkowych, narządy te są zaopatrzone w wałk prowadncze L (fg. 5). Czopy wałków prowadnczych L są osadzone w łożyskach kulkowych C, o- sadzonych w ognwach łańcucha. Urządzene to dzała w sposób następu jący. Na początku dzałana suszark wszyst ke narządy przenośnkowe B zostają wprawone w ruch okrężny. Pasmo paperu Z ne odrazu wysycha dostateczne, a węc koneczne jest dzała ne wszystkch narządów. Gdy suszarka dzała już pewen czas normalne, to pasmo paperu na dolnych narządach przenośn kowych staje sę już tak wytrzymałe, że trzyma sę samo może być cągnone tyl ko wałkam W. Narządy przenośnkowe, na których pasmo paperu ma już wystar czającą wytrzymałość, w lczbe wynoszą cej mnej węcej % ogólnej lczby narzą dów, zostają zatrzymane, a dalszy ruch pasma paperu odbywa sę tylko wskutek dzałana wałków W. Suszene pasma paperu przeprowadza sę czasam ne tylko w suszarce powetrz nej, lecz równeż przez przepuszczane mokrego pasma najperw przez zespół cy lndrów, w których stopeń wyschnęca pasma zwększa sę już do 60 65%. W tym stane pasmo posada już taką wytrzy małość na rozrywane, że może być na o- gół ne podtrzymywane na podkładze. A zatem narządy przenośnkowe byłyby w tym przypadku właścwe nepotrzebne, gdyby ne trzeba było przecągać najperw pasma przez suszarkę neruchomą. Przy stopnu suchośc 60 65% pasma stneje możlwość ne stosowana zupełne przenośnków zastosowana zamast nch łańcucha okrężnego (fg. 6). Pasmo pape ru Z wchodz z lewej strony u góry do su szark zostaje przymocowane za pomocą lstwy zacskowej, osadzonej na łańcuchu K. W punktach zwrotnych łańcucha znaj dują sę wałk cągnące W. Z obu stron wałków umeszczone są luźno na czopach walca cągnącego W koła łańcuchowe U, służące do prowadzena łańcucha. Gdy pa smo paperu przejdze przez suszarkę, l stwę nacskową zwalna sę w mejscu wyj śca D, a pasmo zostaje wyprowadzone na zewnątrz. Po przeprowadzenu pasma przez suszarkę przesuwane łańcucha prze rywa sę, a przenoszene pasma odbywa sę tylko za pomocą wałków cągnących W. Do podtrzymywana pasma wewnątrz suszark służą stałe wałk prowadncze za mast prętów, łączących ze sobą łańcuchy. Po tych wałkach prowadnczych przesuwa sę pasmo od jednego wałka cągnącego W do drugego. Zastrzeżena patentowe. 1. Urządzene przenośnkowe do prze suwana pasma paperu - w suszarce po h

3 wetrznej, stanowącej komora z okrężnym narządam przenośnkowym, umeszczony m w wększej lczbe jeden nad drugm, znamenne tym, że narządy przenośnkowa posadają wałk prowadncze, osadzone w łańcuchach bocznych, po których to wał kach przesuwa sę pasmo po zatrzymanu begu narządów przenośnkowych, oraz wałk, umeszczone przed narządam prze nośnkowym cągnące pasmo paperu po zatrzymanu narządów przenośnkowych, 2. Odmana urządzena według zastrz, 1, znamenna tym, że łańcuchy okrężnych narządów przenośnkowych są połączone ze sobą w łańcuch okrężny, który służy tylko do perwszego przecągnęca przez suszarkę pasma paperu, które jest pod trzymywane stałym wałkam prowadnczym, osadzonym w ścankach suszark, przecągane następne za pomocą wałków (W), na których osadzone są luźno koła łańcuchowe (UJ, służące do przesuwana łańcucha, Maschnenfabrk Fredrch Haas Ges, m. b. H. Zastępca: I, Myszczyńsk, rzecznk patentowy.

4 Do opsu patentowego Nr Ark. 1. I j -0> A,-<? ł -Sc M t;!t fr1 H^ o4~ W *!* HM KD Ol ^ uu r * &* ł!t l I fl I 1 *1 PK O v 4fe 1!,!'U v-0/'^vp H- Y

5 Do opsu patentowego Nr Ark. 2. a. "a nrcs a fv Ił. 03 D".0.3 /7$.4 v "T f?*5 K; 4-l _Q g=nt

6 Druk L, Bogusławskego Sk, Warszawa. Do opsu patentowego Nr Ark. 3.
