1 Produkt Osprzęt / części - urządzenia do wykorzystywania wody deszczowej 600 Opis produktu Zgrubny filtr zasysający KESSEL, pływający do zasysania filtrowanej wody deszczowej ze zbiorników wody deszczowej, wykonanie pływające z kulą pływającą z PE, z wężem ssącym (3 m długości, wąż ssący z końcówką przyłączeniową dostępny w handlu) i końcówką węża, korpus filtra z tkaniną filtracyjną ze stali nierdzewnej, wielkość oczek 1,2 mm, wszystkie przyłącza 1 z zabezpieczeniem przed przepływem zwrotnym. Zapewnia zasysanie najczystszej wody ok. 15 cm poniżej poziomu wody. Dzięki wysokiej jakości zaworu zwrotnego możliwy jest większy przepływ. Pompa zanurzeniowa KESSEL KTP 300 z PP z klapą zwrotną, przyłącze obracane. moc silnika P1 = 300 W. Napięcie robocze: 230 V ~ 50 Hz Maks. wysokość podnoszenia: 6,5 m Maks. przepływ: 8,7 m 3 /h Maks. głębokość zanurzenia: 10 m Króciec tłoczny: 1 boczne / pionowe Kosz zasysający zdejmowany - możliwe obniżenie poziomu wody na 8 mm. Kabel 10 m... Przełącznik pływakowy. Zastosowanie mobilne lub stacjonarne. Nie przewraca ani nie przechyla się. Urządzenie wodoszczelne. Przedłużka KESSEL Do głębszej zabudowy filtra wody deszczowej KESSEL System 400 w ziemi Wysokość nadbudowy maks. 600 mm (możliwość skrócenia). Produkt: KESSEL Wielk. nom. Nr art Szt./ kart./op /- 10 m kabel bez przełącznika pływakowego: /48 10 m kabel z przełącznikiem pływakowym: /48 1/- Syfon przelewowy KESSEL z polietylenu, DN 100. Do optymalnego odprowadzania substancji pływających. DN /- Deflektor KESSEL z polietylenu, DN 100 z odgałęzieniem DN 100 / 90. Do stabilizacji wlotu wody deszczowej do zbiornika wody deszczowej. DN /- Wkład filtra KESSEL o wielkości oczek 200 µm o wielkości oczek 500 µm prosty w konserwacji i łatwy do czyszczenia, o dużej skuteczności. Możliwość przezbrojenia dla wszystkich filtrów wody deszczowej KESSEL Systemu 400 do zabudowy w ziemi / /- Osprzęt / części 4.0 WD 19

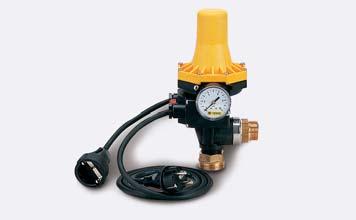

2 Osprzęt / części - urządzenia do wykorzystywania wody deszczowej Produkt Opis produktu Automatyczny przełącznik ciśnieniowy KESSEL KIT-02 Składa się z manometru, klapy zwrotnej, sterowania elektronicznego do kontroli przepływu i przełącznika mostkującego, z wbudowaną ochroną przed suchobiegiem. Pasuje do wszystkich pomp KESSEL do nawadniania ogrodów i do urządzenień pompowych do wody deszczowej KESSEL Aqabull / Aqadive. Wielk. nom. Nr art. Szt./ kart./op. R /- Uszczelnienie rury ochronnej KESSEL DN 150 z tworzywa sztucznego Z dwoma uszczelkami DN 32/DN 40, jedną uszczelką DN 50 i jedną zaślepką DN 40 i DN 50. Pasuje do urządzeń do wykorzystywania wody deszczowej z pompą KESSEL Aqabull / Aqadive i filtrem wody deszczowej z jednostką spłukującą / bez jednostki spłukującej. Sonda przeciekowa KESSEL Sonda optyczna z kablem 5 m do kontroli stanu wody w zbiorniku zasilania urządzeń do wykorzystywania wody deszczowej z pompą KESSEL Aqabull / Aqadive z szafką sterowniczą Aqatronic K / /- Pokrywa KESSEL z żeliwa szarego Klasa B, ryglowana. do terenów z ruchem samochodów osobowych. Ciężar: ok. 40 kg. Nasada z tworzywa sztucznego KESSEL Z pierścieniem zaciskowym, teleskopową regulacją wysokości od 100 do 600 mm, dla włazów klasy A /B/ D, ryglowanych. Ciężar: ok. 25 kg / /- Uszczelka wargowa KESSEL DN 600 Element przejściowy z tworzywa sztucznego KESSEL Wysokość nadbudowy 510 mm / 1010 mm; łącznie z uszczelką Wykonanie: Wysokość nadbudowy = 510 mm Wysokość nadbudowy = 1010 mm / Osprzęt / części nr art Mniejsze/większe elementy przejściowe na zapytanie Nasada z tworzywa sztucznego KESSEL Do dostępnych w handlu pierścieni betonowych/ pokryw BEGU Teleskopowa regulacja wysokości od 40 do 300 mm, możliwość łączenia z dostępnymi w handlu pierścieniami betonowymi. Ciężar: ok. 15 kg /- WD

3 Osprzęt /części Produkt Opis produktu Wielk. nom. Nr art. Szt./ kart./op. H AxB L DN Zawór zwrotny dwuklapowy KESSEL Staufix z klapą ze stali nierdzewnej jako ochroną przed gryzoniami do ścieków bez fekaliów, z tworzywa sztucznego,... Dwie samoczynnie zamykające się klapy, jedna z nich z blokowanym ręcznie zamykaniem awaryjnym. Dopływ/odpływ do przyłączenia dla rury PVC według DIN DN 100 L: 355 H: AxB: 205 x 155 mm DN 125 L: 405 H: AxB: 270 x 200 mm DN 150 L: 450 H: AxB: 270 x 200 mm DN 200 L: 530 H: AxB: 353 x 248 mm Według PN EN Typ 2. Z 1 klapą z tworzywa sztucznego: i 1 klapą ze stali nierdzewnej: DN 100 DN 125 DN R R R 1/50 1/48 1/30 Osprzęt / części Wybranie 650 x 300 mm H AxB L Wybranie 650 x 300 mm DN Zawór zwrotny jednoklapowy KESSEL Staufix z klapą ze stali nierdzewnej jako ochroną przed gryzoniami z zamykaniem awaryjnym do ścieków bez fekaliów, z tworzywa sztucznego,... Klapa samoczynnie zamykająca się oraz jako ręczne zamykanie awaryjne. Dopływ/odpływ do przyłączenia dla rury PVC według DIN DN 100 L: 355 H: AxB: 205 x 155 mm DN 125 L: 405 H: AxB: 270 x 200 mm DN 150 L: 450 H: AxB: 270 x 200 mm DN 200 L: 530 H: AxB: 353 x 248 mm Według PN EN Typ 1. Z 1 klapą ze stali nierdzewnej: DN 100 DN 125 DN R R R 1/50 1/48 1/30 Wyrzynarka KESSEL do nawiercania otworów dla uszczelek przewodu rurowego DN 50, 70, 100, 125, 150. (mocowanie piły DA = 190 mm) /- Uszczelka do przeprowadzenia przewodu rurowego Do nawiercania należy użyć wyrzynarki KESSEL. DN /- DN /- DN /- DN /- DN /- 4.0 WD 21

4 Obliczenie pojemności zbiorników Wymiarowanie zbiorników wody deszczowej w oparciu o normę DIN : Wymiarowanie zbiorników wody deszczowej zależy od dwóch istotnych czynników: Od ilości napływającej wody opadowej (powierzchnia odwadniana z wody deszczowej, współczynniki zmniejszające i lokalna ilość opadów) Od zapotrzebowania na wodę roboczą (rodzaj i liczba punktów czerpalnych) Pojemność zbiorników powinna ze wględów ekonomicznych być optymalna w odniesieniu do ilości napływającej wody opadowej. Dostępna ilość wody opadowej powinna być wykorzystana, co pozwoliłoby na ograniczenie do minimum zasilania wodą pitną. Opad roczny w l/m 2 (h N ) Do ustalenia ilości napływającej wody opadowej potrzebne są roczne wartości opadów w mm lub w l/m 2. Odpowiednie wartości opadów dla danego regionu można znaleźć na mapie opadów Instytutu Meteorologii i Gospodarki Wodnej. Powierzchnie odwadniane w m 2 (A A ) Współczynnik wydajności według DIN : Współczynnik wydajności uwzględnia różnicę pomiędzy ilością opadów i rzeczywistą odpływającą ilością wody deszczowej przy uwzględnieniu położenia, nachylenia, wypoziomowania i cech powierzchni odwadnianej (wartości bazujące na praktycznym doświadczeniu). Rodzaj powierzchni Współczynnik wydajności e nachylony dach twardy * 0,90 dach płaski bez żwiru 0,80 dach płaski żwirowany 0,60 dach zielony w systemie intensywnym 0,30 dach zielony w systemie ekstensywnym 0,50 powierzchnia brukowa 0,50 powierzchnia asfaltowa 0,80 * Odchylenia w zależności od chłonności i chropowatości Ilość wody deszczowej Obliczenie teoretycznej ilości wody deszczowej napływającej do zbiornika: Wielkość odwadnianej powierzchni dachowej odpowiada powierzchni terenu zadaszonego, zajmowanego przez budynek (łącznie z dachem wystającym). Tarasy, balkony, powierzchnie podwórek itp. traktuje się jak powierzchnię terenu, na którą spada deszcz. Ilość wody deszczowej (l/rok) = E R = A A x e x h N x A A : odwadniana powierzchnia e: współczynnik wydajności h N : wielkość opadów η: hydrauliczna wydajność filtra η η Wydajność filtra ( ) W przypadku stosowania filtrów pionów kanalizacyjnych i filtrów drobnych wirowych lub filtrów wlotowych należy uwzględnić odpowiednie dane uzyskane od producenta odnośnie użytkowej objętości strumienia przepływu wody deszczowej. Program obliczeniowy KESSEL Cenną pomoc przy projektowaniu i obliczaniu wymiarów oferuje nasz program KAP-RAIN. Obliczenie pojemności zbiornika WD

5 Obliczenie pojemności zbiorników Przykład obliczania wielkości urządzenia do wykorzystywania wody deszczowej Dom jednorodzinny z dachem pochyłym (dachówki glazurowane, powierzchnia zajmowana przez dach 170 m 2 ) w okolicach Hamburga Gospodarstwo domowe 4-osobowe (2 osoby dorosłe, 2 dzieci) Powierzchnia ogrodu: 300 m 2, z tego100 m 2 ogród użytkowy Woda deszczowa jest używana do nawadniania ogrodu, spłukiwania toalety, do prania oraz do czyszczenia. 1. Krok Obliczenie napływającej wody deszczowej: Wzór Wynik Powierzchnia odwadniana x współczynnik spływu* x wysokość opadów** x skuteczność filtra*** * patrz tabela na stronie WD 22 ** średni opad roczny w mm wg IMiGW *** Skuteczność filtra uwzględnia utraty w filtrze przed zbiornikiem wody deszczowej. Przy regularnej konserwacji filtra wody deszczowej KESSEL System 400 można osiągnąć wartość 96% (=0,96)! 170 m 2 litr x 0,9 x 750 m 2 rok x 0,96 = litrów/rok 2. Krok Obliczenie zapotrzebowania na wodę roboczą: patrz formularz doboru! 3. Krok Wnioski: 1. Rocznie napływa większa ilość wody deszczowej, niż jest potrzebna ( litrów > ) 2. Obliczona pojemność zbiornika wynosi litrów. 3. Optymalna wielkość zbiornika wody deszczowej wynosi więc litrów. Obliczenie pojemności zbiornika 4.0 WD 23

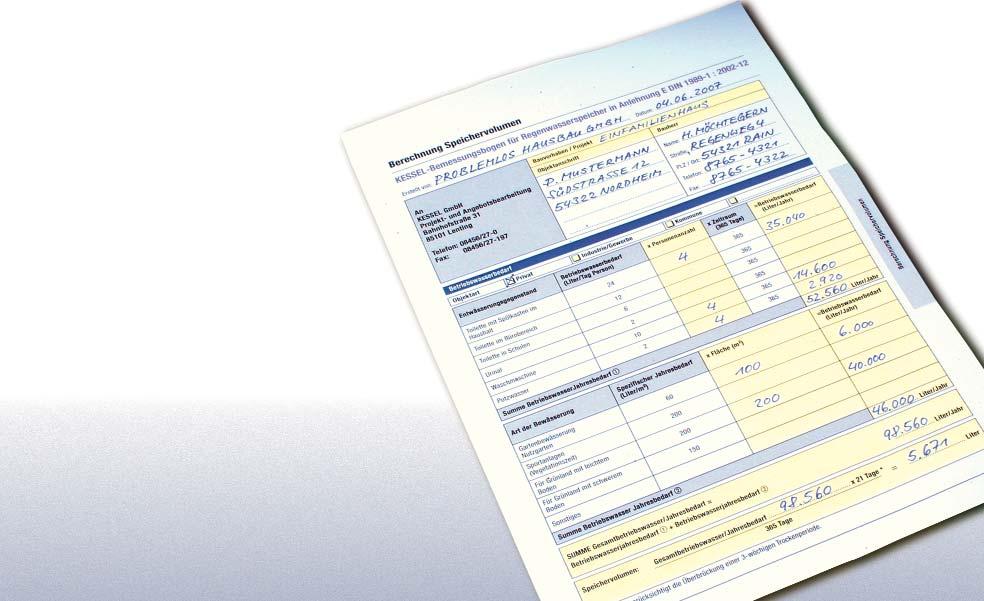

6 Obliczenie pojemności zbiornika Formularz doboru dla zbiorników wody deszczowej w oparciu o normę DIN : Sporządził/a:... Data:.. Inwestycja / projekt KESSEL Sp. z o.o ul. Bardzka Wrocław tel faks Zapotrzebowanie na wodę użytkową Adres obiektu Inwestor Nazwa:... Ulica:... Kod/miejscowość:... Telefon:... Faks:... Rodzaj obiektu prywatny przemysłowy/mała firma komunalny... Przybory odwadniane zapotrzebowanie na wodę (liczba litrów/dzień/osoba) x liczba osób x czas ( dni) = zapotrzebowanie na wodę użytkową (liczba litrów/rok) Toaleta ze spłuczką w gospodarstwie domowym 24 Toaleta w budynku biurowym 12 Toaleta w szkole 6 Pisuar 2 Pralka 10 Woda do sprzątania 2 Suma - zapotrzebowanie roczne na wodę użytkową (liczba litrów/rok) Rodzaj nawadniania Specyficzne zapotrzebowanie roczne (l/m 2 ) x powierzchnia (m 2 ) = zapotrzebowanie na wodę użytkową (liczba litrów/rok) Nawadnianie ogrodów ogrody użytkowe 60 Obiekty sportowe (czas wzrostu roślin) 200 Do terenów zielonych o lekkim podłożu 200 Do terenów zielonych o ciężkim podłożu 150 Obliczenie pojemności zbiornika Inne Suma - zapotrzebowanie roczne na wodę użytkową 2. SUMA woda użytkowa w sumie/zapotrzebowanie roczne = zapotrzebowanie roczne 1. + zapotrzebowanie roczne 2. Pojemność zbiornika: woda użytkowa w sumie/zapotrzebowanie roczne... x 21 dni * dni * Czynnik uwzględnia wystąpienie okresu suchego trwającego 3 tygodnie =... (liczba litrów/rok)... (liczba litrów/rok)... litrów WD
