Pojemnościowe warstwowe podgrzewacze c.w.u. ze stali nierdzewnej SW100SN, SW130SN. Instrukcja instalowania, obsługi i konserwacji

Transkrypt

1 Pojemnościowe warstwowe podgrzewacze c.w.u. ze stali nierdzewnej SW100SN, SW130SN PL Instrukcja instalowania, obsługi i konserwacji

2 Spis treści 2 strona 1. Informacjeogólne Budowapodgrzewacza Zaletykonstrukcyjne Zaletypodgrzewaczawarstwowego.4 5. Danetechniczne Podłączeniahydrauliczne Budowaiwymiarypodgrzewacza Schematelektrycznypodgrzewacza Podłączeniecyrkulacji Uruchomienie Czynnościserwisowe Gwarancja,uwagikońcowe Jakośćwody Częścizamienne rysunek Częścizamienne tabela InformacjaoprodukcieSW-100SN InformacjaoprodukcieSW-130SN..13 WykazfirmSerwisuGwarancyjnego DeDietrichwPolsce Informacje ogólne. Wraz z zakupem niniejszego podgrzewacza otrzymujecie Państwo produkt najwyższej jakości, wykonany z najlepszych materiałów, zapewniający długą i efektywną eksploatację. Załączona do podgrzewacza instrukcja obsługi powinna znajdować się w pobliżu urządzenia oraz być dostępna dla użytkownika jak i instalatora/serwisanta. Przed przystąpieniem do instalowania należy zapoznać się z niniejszą informacją techniczną. Instalator jest zobowiązany poinstruować użytkownika odnośnie kontroli pracy urządzenia oraz terminów przeglądów serwisowych. Instalacja podgrzewacza może być wykonana wyłącznie przez Autoryzowaną Firmę Instalacyjną lub serwis producenta, zgodnie z obowiązującymi przepisami i zasadami dotyczącymi montażu urządzeń przygotowania ciepłej wody użytkowej. Podgrzewacz powinien być zainstalowany w pomieszczeniu nie narażonym na zamarznięcie oraz ze względu na straty hydrauliczne, możliwie blisko generatora ciepła i punktów poboru ciepłej wody użytkowej. Aby maksymalnie zredukować straty ciepła zaleca się umieścić podgrzewacz w pomieszczeniu ogrzewanym oraz zaizolować przewody zasilające wody grzewczej, ciepłej wody użytkowej i cyrkulacji zgodnie z wytycznymi WT 2014 (warunków technicznych - w przybliżeniu średnica wewnętrzna rury = grubość izolacji).

3 Usytuowanie króćców stojącego podgrzewacza warstwowego do góry pozwala na łatwe jego podłączenie do różnych typów wiszących nad nim dwufunkcyjnych kotłów (naściennych) a w przypadku innego typu kotła, np. stojącego, możliwa jest również, za pośrednictwem wymiennika płytowego, instalacja podgrzewacza obok kotła. Aby nagrzać lub podtrzymać w podgrzewaczu wodę do celów sanitarnych w wymaganej temperaturze, regulator temperatury (termostat) nastawiony na 55 C uruchamia pompę podgrzewacza, która wymusza przepływ wody z dna podgrzewacza do płytowego wymiennika ciepła kotła dwufunkcyjnego. Przepływ wody jest rozpoznawany przez sensor przepływu kotła, dzięki czemu automatyka uruchamia kocioł do pracy przygotowania c.w.u. przez przekierowanie kotłowej wody grzewczej na wymiennik płytowy w kotle. Woda zimna z dolnej strefy zasobnika podgrzewana w wymienniku płytowym kotła, przepompowana jest do podgrzewacza, gdzie tworzy górną strefę podgrzanej c.w.u. Pracująca pompa podgrzewacza powoduje powiększenie strefy wody ciepłej aż do momentu rozpoznania żądanej temperatury nastawionej na regulatorze przez kapilarę termostatu, umieszczonej w dolnej części podgrzewacza i wyłączeniu pompy przez termostat regulatora. Ograniczenie strat ciepła zapewnia izolacja termiczna zasobnika z bezfreonowej pianki poliuretanowej o grubości 5 cm, którą pokrywa płaszcz z blachy stalowej z naniesioną białą farbą proszkową. Po zdjęciu pokrywy, od góry, dostępna jest tuleja zanurzeniowa (øwew 10 mm), przewidziana do włożenia kapilary termostatu sterującego cyklem podgrzewania c.w.u.. W tulei tej włożona jest również końcówka termometru, którego wyświetlacz cyfrowy w pokrywie pokazuje rzeczywistą temperaturę wody użytkowej. 2. Budowa podgrzewacza Charakterystyka konstrukcyjna podgrzewacza warstwowego ciepłej wody użytkowej typu SW-100SN, SW-130SN : - zasobnik ciśnieniowy ze stali nierdzewnej; konstrukcja spawana - izolacja termiczna zasobnika z pianki poliuretanowej 50 mm - obudowa podgrzewacza z ocynkowanej blachy stalowej, pokryta farbą proszkową koloru białego - króćce wody zimnej, ciepłej wody użytkowej i cyrkulacji wyprowadzone do góry - na górnej pokrywie podgrzewacza umocowana jest pokrywa z tworzywa sztucznego, która osłania pompę wymuszającąprzepływ wody do podgrzania w wymienniku płytowym kotła, w której zamocowane są: włącznik zasilania, regulatortemperatury ( zalecana temperatura nastawy wody użytkowej 55 C) i bezpiecznikelektryczny(2a) - pompa ładująca 3-biegowa, zasilana przez przewódiwtyczkędogniazdazsieci 230V pr. zm. - króciec spustowy z zaworem od dołu zasobnika, z wyjściem na wąż elastyczny - podgrzewacz stoi na 3 nóżkach o regulowanej wysokości - od góry dostępna pokrywa rewizyjna z tuleją zanurzeniową dla kapilary regulatora temperatury wody w podgrzewaczu oraz na końcówkę termometru cyfrowego 3. Zalety konstrukcyjne - Optymalnie zmniejszona grubość blachy zasobnika c.w.u., ze stali nierdzewnej najwyższej jakości, gwarantującą znakomitą odporność antykorozyjną względem zasilającej wody sieciowej, zapewnia jego minimalny ciężar, przy równoczesnym zachowaniu wysokich parametrów wytrzymałościowych próby ciśnieniowej, bez obniżenia jego jakości i żywotności. - Wykonane z gatunkowej stali nierdzewnej zasobniki nie są wyposażone w ochronne anody magnezowe, które są niezbędne w przypadku zasobników stalowych pokrytych glazurą, stąd redukcja kosztów związana z serwisowaniem, gdzie nie jest konieczna ich kontrola względnie wymiana. 3

4 4. Zalety podgrzewacza warstwowego. Dzięki skojarzeniu kotła dwufunkcyjnego z podgrzewaczem warstwowym: 1.-uzyskujemy szybciej ciepłą wodę użytkową w przypadku zimnego startu kotła i podgrzewacza. Już po kilku minutach górna warstwa ciepłej wody użytkowej zapewni stały wydatek, do skorzystania z prysznica (np.: 8 l/min o temperaturze 45 C przy mocy kotła20kw)lubdoumycianaczyń. 2.-po nagrzaniu wody podgrzewacza do 55 C (zalecane ze względu na legionelle) można uzyskać sumarycznie większy wydatek c.w.u., wynikający z ilości wody nagrzanej i zbuforowanej w podgrzewaczu z wodą podgrzewaną przez wymiennik płytowy kotła. 3.-dalszy pobór c.w.u. również będzie możliwy,jednakwilościjakpostarciewptk.1. W przypadku podgrzewacza konwencjonalnego czasy dla ptk. 1. i 3. wydłużają się do kilkudziesięciu minut, jak na rysunku poniżej. Możliwa jest również współpraca podgrzewacza SW z kotłami dwufunkcyjnymi większej mocy, przez przestawienie pompy na podgrzewaczu na wyższe biegi. Wówczas proporcjanalnie do mocy kotła uzyskamy większe stałe wydatki c.w.u., jak również skrócenie czasu do osiągnięcia zalecanej temperatury zgromadzonej wody użytkowej. Rys.1. Przybliżony czas oczekiwania na c.w.u. w podgrzewaczu konwencjonalnym i warstwowym Rys.2. Poglądowe porównanie nagrzewania c.w.u. w podgrzewaczu konwencjonalnym i warstwowym 4

5 5. Dane techniczne Typ podgrzewacza SW-100 SN SW-130 SN Pojemność zasobnika l Wydatek trwały c.w.u. przy Δt=35 K l/h * Wydatek początkowy l/10 min Czas podgrzewuw minutach od C przy temp. zasilania 80 C przy mocy kotła 18 kw 24 kw 30 kw Strata postojowa przy Δt 45K ** W 39,1 41,6 Klasa efektywności energetycznej *** B B Ciężar netto kg (*) - przy mocy kotła 28 kw, temp. wody zimnej: 10 C, temp. zasilania w obiegu grzewczym 80 C, temp. wypływu c.w.u. 45 C (**) - pomiar wykonano zgodnie z procedurą normy PN-EN (***)-zgodnie z Rozporządzeniem Komisji UE nr 812/2013, załącznik ll, tabela 2 obowiązującym od Temperatura robocza maksymalna: 80 C - Ciśnienie robocze maksymalne: 6 bar - Ciśnienie próbne zasobnika : 9 bar 5

6 6. Podłączenia hydrauliczne 1. Pobór wody zimnej do wymiennika płytowego kotła 2-funkcyjnego. 2. Króciec poboru c.w.u. 3. Króciec powrotu cyrkulacji 4. Zasilanie wody zimnej 5. Powrót nagrzanej c.w.u. z wymiennika kotła 2-funkcyjnego 6. Zawór odcinający 7. Zawór redukcyjny 8. Zawór zwrotny 9. Zawór bezpieczeństwa 10. Manometr 11. Pompa ładująca uruchamiana przez termostat c.w.u. 12. Punkt poboru c.w.u. 13. Zawór spustowy 14. Pompa cyrkulacyjna (opcja) 15. Tuleja zanurzeniowa (øw 10) na kapilarę termometru i termostatu 16. Wymiennik płytowy kotła 2-funkcyjnego 8 Jeśli na zasilaniu wody całego obiektu nie występuje zespół filtra z reduktorem, wówczas należy zamontować filtr (10 µm) przed zasilaniem wody zimnej podgrzewacza(4). 6

7 7. Budowa i wymiary podgrzewacza SW-100SN SW-130SN 7 7

8 8. Schemat elektryczny podgrzewacza warstwowego Parametry pompy podgrzewacza Bieg pompy 1 - pompa ładująca podgrzewacza 2 - termostat z nastawą temperatury 3 - wyłącznik podgrzewacza 4 - bezpiecznik Prąd Imax (A) Moc Pmax(W) Obroty obr/min 1 0, , , Podłączenie cyrkulacji Gdy punkty poboru ciepłej wody użytkowej są w znacznej odległości od podgrzewacza, wówczas należy zamontować obieg cyrkulacji. Zminimalizuje to czas oczekiwania na ciepłą wodę i zredukuje straty niepodgrzanej wody z punktu poboru do kanalizacji, jak również natychmiast zapewni ciepłą wodę w punkcie czerpalnym. Aby ograniczyć straty cieplne na przewodach, należy je odpowiednio zaizolować a zainstalowaną pompę cyrkulacyjną uruchamiać na krótko przed poborem wody, wykorzystując różne sterowniki czasowe, automatykę pomp cyrkulacyjnych albo wyjścia sterowania cyrkulacji współpracującego kotła. 10. Uruchomienie Wszelkie czynności związane z uruchomieniem, serwisem, naprawą może wykonywać uprawniony instalator, zgodnie z obowiązującymi przepisami, posiadający kwalifikacje grupy 1. i/lub grupy 2. (Dz. U. Nr89,poz.828). - po wykonaniu instalacji hydraulicznej i rozłączonym zasilaniu elektrycznym (wtyczka wyłączona), napełnianie podgrzewacza rozpocząć od otwarcia najbliższego punktu czerpalnego oraz zaworów do kotła - otworzyć zawory na zasilaniu wody zimnej - po ustabilizowanym wypływie wody po stronie poboru i zupełnym odpowietrzeniu podgrzewacza zawór czerpalny zamknąć. - wykonać kontrolę szczelności wszystkich połączeń hydraulicznych. - Sprawdzić działanie układu elektrycznego podgrzewacza przez podłączenie wtyczki do sieci i nastawę regulatora temperatury na 55 C. Pompa zostaje uruchomiona a po rozpoznaniu przepływu przez obieg wtórny kotła pracuje on w priorytecie na przygotowywanie c.w.u. Po osiągnięciu przez podgrzewacz tej temperatury pompa zostanie wyłączona do następnego cyklu ładowania c.w.u. Pozostawić nastawę 55 C na ograniczniku regulatora(wartość zalecana z uwagi m. in. na legionelle). 8

9 W stanie dostawy fabrycznej blokada pokrętła regulatora temperatury podgrzewacza jest nastawiona 55 C, a pompa na drugi stopień. 11. Czynności serwisowe - Wregularnychodstępachczasu(co2 lata) należy wykonać czyszczenie podgrzewacza. - Po zamknięciu zasilania wody zimnej i zaworów zasilania kotła powoli rozładować ciśnienie w podgrzewaczu, przez otwarcie zaworu czerpalnego, po czym otworzyć zawór spustowy i pozwolić na wypływ z wodą ewentualnych osadów do chwili, aż pojawi się czysta woda. W przypadku znacznego zanieczyszczenia zasobnika należy opróżnić całą jego zawartość i po zdemontowaniu pokrywy wypłukać osady z dna mocnym strumieniem wody. ( Osady i niższa temperatura na dnie są pożywką dla legionelli). Następnie, celem powrotu do eksploatacji postępowaćjakwptk Gwarancja, uwagi końcowe Na zakupiony podgrzewacz producent udziela gwarancji fabrycznej, zgodnie z załączoną kartą gwarancyjną oraz krajowymi przepisami ogólnymi. Również tam (w ptk.9) określony jest bieg gwarancji oraz warunki gwarancyjne. Za szkody powstałe w związku z nieprzestrzeganiem powyższej instrukcji żądania gwarancyjne i rękojmi nie będą honorowane. 13. Jakość wody. Parametry jakości wody przeznaczonej do spożycia przez ludzi, jak również do celów sanitarnych, dostarczanej z sieci wodociągowej do odbiorców, regulują odpowiednie ogólnokrajowe przepisy, które gwarantują poprawną pracę podgrzewacza. Jednak w przypadku poboru z innych źródeł, ewentualnie po konsultacji z fachowcem/instalatorem, który zna parametry wody w danym regionie, próbkę wody należy oddać do analizy a następnie zgodnie z zaleceniem specjalistycznej firmy, oferującej urządzenia do przygotowania wody, zastosować odpowiednią stację uzdatniania w zakresie usuwania twardości, kwasowości, zawartości chlorków, ewentualnie odżelaziania. Aby zredukować niebezpieczeństwo namnażania się kolonii bakterii legionelli (choroba podobna do zapalenia płuc), w pojemnościowym podgrzewaczu ciepłej wody użytkowej należy utrzymywać temperaturę nie niższą niż 55 C. - 9

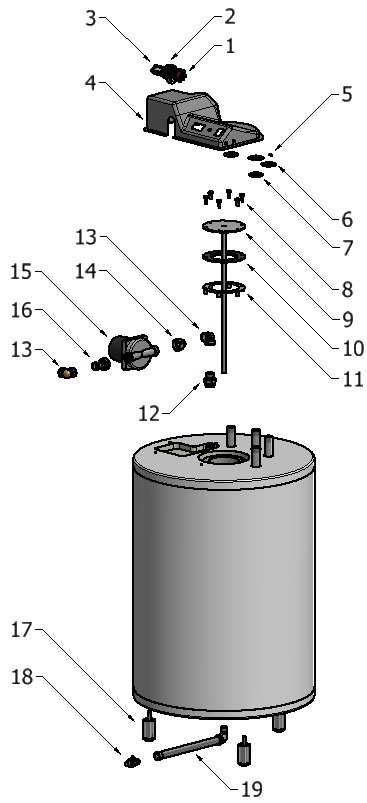

10 14. Części zamienne- rysunek 10

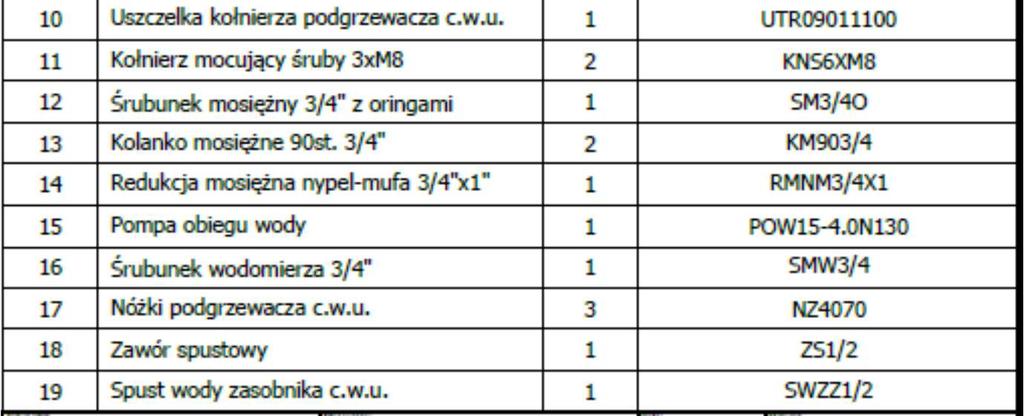

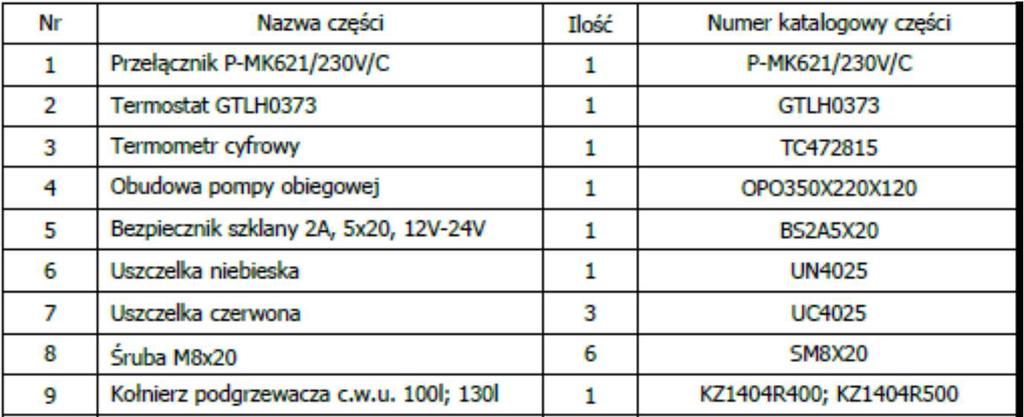

11 15. Części zamienne- tabela 11

12 16. Informacja o produkcie zgodnie z wymaganiami przepisów UE nr 812/2013 i nr 814/2013 Karta produktu (według przepisów UE nr 812/2013) (a) Nazwa dostawcy lub znak handlowy De Dietrich Grzewcza Sp (b) Identyfikacja modelu dostawcy PODGRZEWACZ CWU SW-100 SN (c) Klasa efektywności energetycznej B (d) Straty postojowe 39,1 W (e) Pojemność magazynowania 96 l Wymagania dotyczace informacji o produkcje (według przepisów UE nr 814/2013) Artykuł Symbol Wartość Jednostka Informacja dla identyfikacji modelu PODGRZEWACZ CWU SW-100 SN Straty postojowe S Pojemność magazynowania V 39,1 W 96 l Specjalne środki ostrożności, które należy podjąć przy montowaniu, instalowaniu i konserwacji ogrzewacza pomieszczenia; informacje te są wymagane przy każdym demontażu, recyklingu i/lub usunięciu po zakończeniu użytkowania. Przed każdym montażem, instalowaniem i konserwacją należy uważnie przeczytać instrukcję obsługi i instalowania i przestrzegać jej. Przed demontażem, recyklingiem i/lub usunięciu po zakończeniu użytkowania należy uważnie przeczytać instrukcję obsługi i instalowania oraz przestrzegać ją. 12

13 17. Informacja o produkcie zgodnie z wymaganiami przepisów UE nr 812/2013 i nr 814/2013 Karta produktu (według przepisów UE nr 812/2013) (a) Nazwa dostawcy lub znak handlowy De Dietrich Grzewcza Sp (b) Identyfikacja modelu dostawcy PODGRZEWACZ CWU SW-130 SN (c) Klasa efektywności energetycznej B (d) Straty postojowe 41,6 W (e) Pojemność magazynowania 130 l Wymagania dotyczace informacji o produkcje (według przepisów UE nr 814/2013) Artykuł Symbol Wartość Jednostka Informacja dla identyfikacji modelu PODGRZEWACZ CWU SW-130 SN Straty postojowe S Pojemność magazynowania V 41,6 W 130 l Specjalne środki ostrożności, które należy podjąć przy montowaniu, instalowaniu i konserwacji ogrzewacza pomieszczenia; informacje te są wymagane przy każdym demontażu, recyklingu i/lub usunięciu po zakończeniu użytkowania. Przed każdym montażem, instalowaniem i konserwacją należy uważnie przeczytać instrukcję obsługi i instalowania i przestrzegać jej. Przed demontażem, recyklingiem i/lub usunięciu po zakończeniu użytkowania i należy uważnie przeczytać instrukcję obsługi i instalowania oraz przestrzegać ją. 13

14 14

15 15
