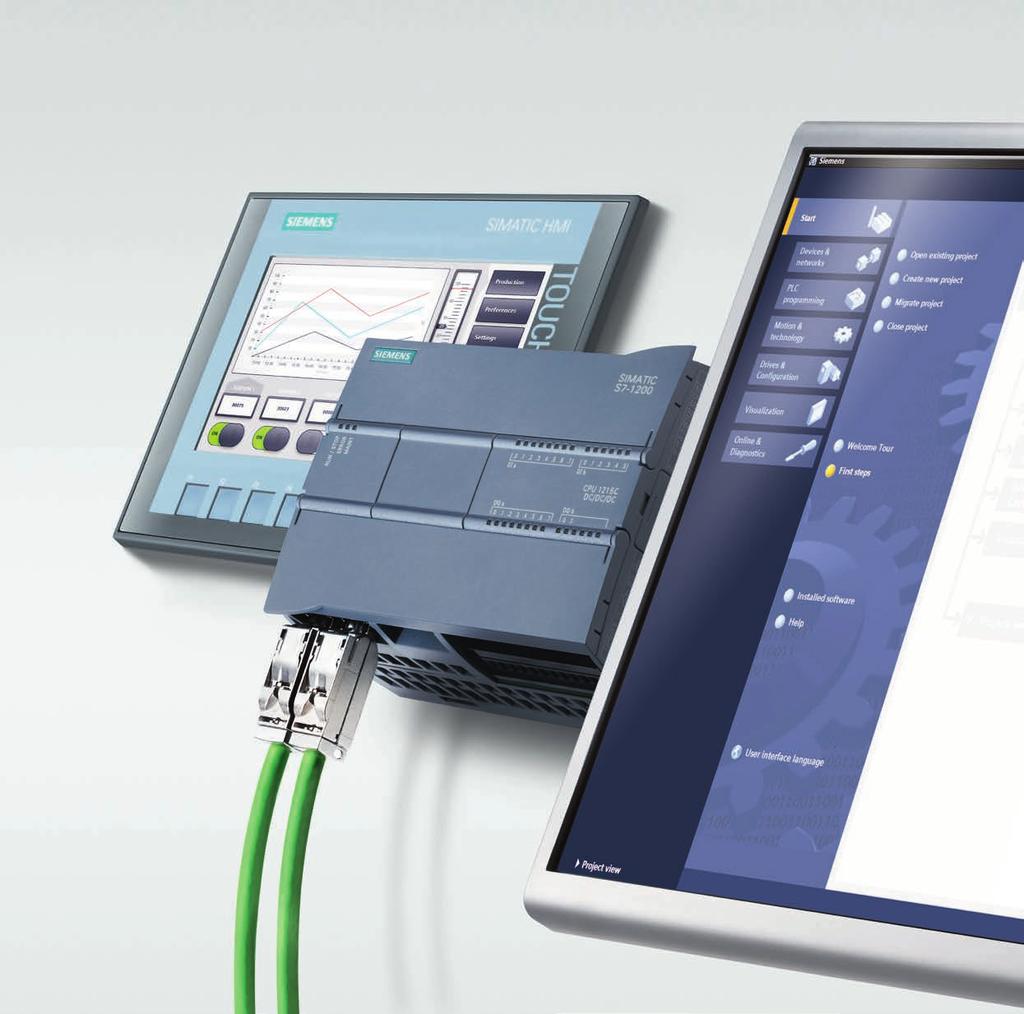

1 Programowany w TIA Portal Maksymalna wydajność przy minimalnych nakładach Doskonałe połączenie: Sterowniki SIMATIC S7-1200, Panele HMI Basic oraz TIA Portal Intuicyjne, wydajne, sprawdzone TIA Portal wiodące narzędzie inżynierskie Rozwiązania dla przemysłu

2 Modułowy! Funkcjonalny! Łatwy! Elastyczny i modułowy system: Zastosowanie płytki sygnałowej pozwala rozszerzyć ilość wejść/wyjść CPU bez zmiany jednostki na większą. Zatem jeśli aplikacja wymaga pojedyńczego pomiaru temperatury (np. termoparą, Pt100) wystarczy dodać odpowiednią płytkę sygnałową ograniczając miejsce i koszt. Zintegrowany interfejs PROFINET/Ethernet eliminuje konieczność stosowania dedykowanych kabli do programowania oraz dodatkowego modułu Ethernet ograniczając miejsce i koszt. Zintegrowana funkcjonalność: Wbudowana obsługa techniki sterowania ruchem (Motion), regulatorów PID, szybkich liczników HSC oraz wejść/wyjść analogowych ogranicza konieczność stosowania modułów specjalnych ograniczając miejsce i koszt. Proste narzędzia konfiguracyjne dla funkcji Motion oraz PID pozwalają oszczędzić znaczna ilość czasu przy programowaniu. Szybka realizacja aplikacji jest możliwa dzięki zintegrowanym panelom operatorskim, które skracają czas uruchomienia i wdrożenia. Użyteczność dla inżyniera: Inteligentne funkcje przeciągnij i upuść między edytorami pozwalają na szybsze tworzenie aplikacji. Ta intuicyjna funkcjonalność oszczędza znaczną ilość czasu pozwalając zmniejszyć koszty. Jedno środowisko inżynierskie dla programowania i konfigurowania PLC, HMI oraz sieci komunikacyjnych ze wspólnym układem okien, ikon i menu dla każdego widoku. Łatwe do nauczenia się i stosowania, aby oszczędzić czas. Komunikacja TIA Portal Zintegrowane zabezpieczenia Napędy i sterowanie ruchem Zintegrowane technologie Panele Basic SIMATIC S Modułowy Diagnostyka 2

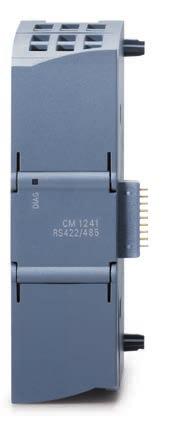

3 Panele SIMATIC HMI Basic I generacja KP300 Basic mono PN 3.6 wyświetlacz LCD mono FSTN z różnokolorowym podświetlaniem (białym, czerwonym, zielonym, żółtym), wyposażony w przyciski funkcyjne 6AV AH11-3AX0 KP400 Basic color PN 4 wyświetlacz TFT 256 kolorów, wyposażony w przyciski funkcyjne 6AV AJ11-3AX0 Moduły komunikacyjne CM 1241 RS232 6ES AH32-0XB0 CM 1241 RS422/485 6ES CH32-0XB0 CM AS-i Master 3RK AA30-0XB0 DCM 1271 AS-i Data Decoupling 3RK AA30-0AA0 CM PROFIBUS DP Slave 6GK DX30-0XE0 CM PROFIBUS DP Master 6GK DX30-0XE0 II generacja KTP400 Basic PN NOWOŚĆ Ekran dotykowy + 4 przyciski funkcyjne, 4 wyświetlacz TFT, kolorów Dostępny 04/2014 CP GPRS 6GK KX30-0XE0 RF120C RFID/Czytnik kodów 6GT LA00 CP DNP3 NOWOŚĆ 6GK JX30-0XE0 NOWOŚĆ 6AV DB03-0AX0 CP Security NOWOŚĆ 6GK BX30-0XE0 KTP700 Basic PN NOWOŚĆ Ekran dotykowy + 8 przycisków funkcyjnych, 7 wyświetlacz TFT, kolorów Dostępny 04/2014 CP IEC GK PX30-0XE0 NOWOŚĆ CM CANopen NOWOŚĆ Dostępny również bezpośrednio od HMS Anybus; nr kat AV GB03-0AX0 KTP900 Basic PN NOWOŚĆ Ekran dotykowy + 8 przycisków funkcyjnych, 9 wyświetlacz TFT, kolorów Dostępny 09/2014 6AV JB03-0AX0 KTP1200 Basic PN NOWOŚĆ Ekran dotykowy + 10 przycisków funkcyjnych, 12 wyświetlacz TFT, kolorów Dostępny 09/2014 6AV MB03-0AX0 Więcej informacji na stronie: Oprogramowanie SIMATIC STEP 7 Basic V13 6ES AA03-0YA5 SIMATIC STEP 7 Professional V13 6ES AA03-0YA5 Software Update Service SIMATIC STEP 7 Basic 6ES AA00-0YL0 Upgrade SIMATIC STEP 7 Basic V11..V12 do V13 Floating License 6ES AA03-0YE5 3

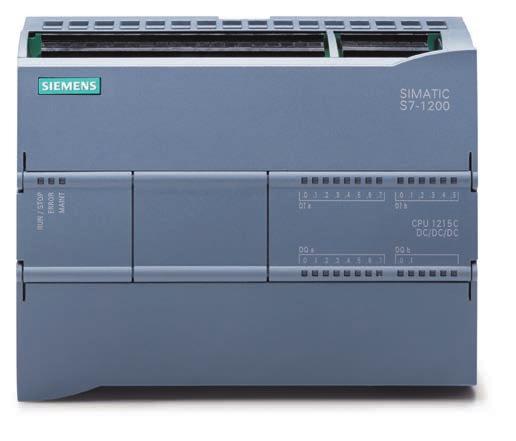

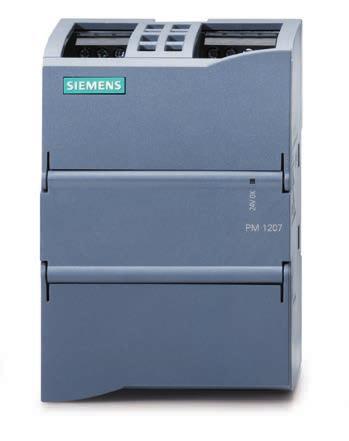

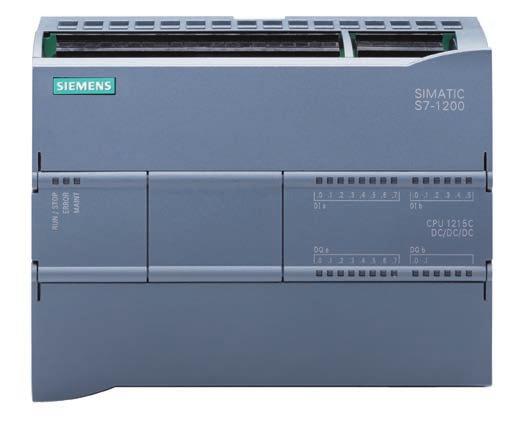

4 Kompaktowy switch Zasilacz Moduły komunikacyjne SIMATIC Memory Card 4 MB (opcjonalnie) 6ES LC02-0AA0 12 MB (opcjonalnie) 6ES LE02-0AA00 24 MB (opcjonalnie) 6ES LF02-0AA0 CSM portowy niezarządzalny switch przemysłowy Złącze 4xRJ45 10/100 Mbit/s 6GK AA10-0AA0 PM 1207 Wejście: 120/230 V AC, 50/60 Hz, 1.2 A/0.67 A, Wyjście: 24 V DC/2.5 A 6EP SH71 Symulatory wejść cyfrowych Symulator (1211C/1212C-8 wejść) 6ES XF30-0XA0 Symulator (1214C/1215C-14 wejść) 6ES XH30-0XA0 Symulator (1217C-14 wejść) 6ES XK30-0XA0 Symulator wejść analogowych NOWOŚĆ Potencjometr: dla wszystkich CPU 6ES XA30-0XA0 Sterowniki kompaktowe SIMATIC S CPU 1211C 30 KB, DI 6x24 V DC, DO 4x24 V DC lub 4xRLY, AI 2x10 Bit 0 10 V DC DC/DC/DC 6ES AE40-0XB0 AC/DC/RLY 6ES BE40-0XB0 DC/DC/RLY 6ES HE40-0XB0 CPU 1212C 50 KB, DI 8x24 V DC, DO 6x24 V DC lub 6xRLY, AI 2x10 Bit 0 10 V DC DC/DC/DC 6ES AE40-0XB0 AC/DC/RLY 6ES BE40-0XB0 DC/DC/RLY 6ES HE40-0XB0 CPU 1214C 75 KB, DI 14x24 V DC, DO 10x24 V DC lub 10xRLY, AI 2x10 Bit 0 10 V DC DC/DC/DC 6ES AG40-0XB0 AC/DC/RLY 6ES BG40-0XB0 DC/DC/RLY 6ES HG40-0XB0 CPU 1215C 100 KB, DI 14x24 V DC, DO 10x24 V DC lub 10xRLY, AI 2x10 Bit 0 10 V DC, AO 2x10 Bit 0-20 ma DC/DC/DC 6ES AG40-0XB0 AC/DC/RLY 6ES BG40-0XB0 DC/DC/RLY 6ES HG40-0XB0 CPU 1217C NOWOŚĆ 125 KB, DI 10x24 V DC, 4x1,5 V różnicowe DO 6x24 V DC, 4x1,5 V różnicowe AI 2x10 Bit 0 10 V DC, AO 2x10 Bit 0-20 ma Line Driver I/O (1MHz V) DC/DC/DC 6ES AG40-0XB0 4

5 TS-Adapter IE Basic 6ES EB00-0XA0 TS-Module Modem 6ES MM00-0XA0 TS-Module ISDN 6ES MD00-0XA0 TS-Module RS232 6ES MS00-0XA0 TS-Module GSM 6GK MG00-0XA0 Czterozakresowa antena GSM 6NH AA00 Telecontrol Server Basic 8 6NH AA20-0AA0 Telecontrol Server Basic 64 6NH AA20-0AB0 Telecontrol Server Basic 256 6NH AA20-0AC0 i więcej. Kabel rozszerzenia magistrali 2,0 m 6ES AA30-0XA0 Moduły ważące SIWAREX WP 231 SIWAREX NOWOŚĆ Wagi statyczne 7MH AA01 WP 241 SIWAREX Wagi taśmowe 7MH AA01 IO-Link SM 1278 IO-Link Master 6ES BD32-0XB0 NOWOŚĆ NOWOŚĆ Płytki sygnałowe i komunikacyjne SB 1221 DC 200 khz DI 4x5 V DC DI 4x24 V DC 6ES AD30-0XB0 6ES BD30-0XB0 SB 1231 AI AI 1x12 Bit ±10 V DC, ±5 V DC, ±2,5 V DC lub 0 20 ma 6ES HA30-0XB0 SB 1222 DC 200 khz DO 4x5 V DC 0,1 A DO 4x24 V DC 0,1 A 6ES AD30-0XB0 6ES BD30-0XB0 SB 1231 RTD AI 1xRTDx16 Bit, Typ: Platyna (Pt) 6ES PA30-0XB0 SB 1223 DC/DC DI 2x24 V DC/DO 2x24 V DC 0,5 A SB 1223 DC/DC 200 khz DI 2x5 V DC/DO 2x5 V DC 0,1 A DI 2x24 V DC/ DO 2x24 V DC 0,1 A 6ES BD30-0XB0 6ES AD30-0XB0 6ES BD30-0XB0 SB 1231 TC AI 1xTCx16 Bit, Typ: J, K, zakres napięcia: ± 80 mv CB 1241 RS485 Płytka komunikacyjna 6ES QA30-0XB0 6ES CH30-1XB0 SB 1232 AO AO 1x12 Bit ±10 V DC lub 0 20 ma 6ES HA30-0XB0 BB 1297 Moduł baterii Do podtrzymania zegara czasu rzeczywistego CPU 6ES AX30-0XA0 5

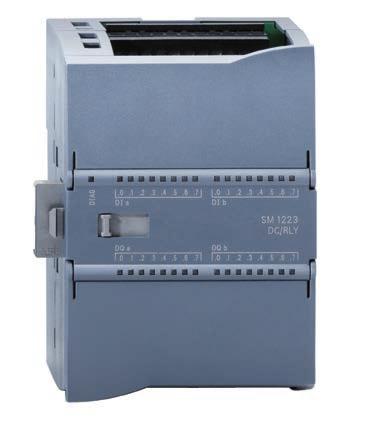

6 Moduły rozszerzeń SM 1221 DC DI 8x24 V DC DI 16x24 V DC 6ES BF32-0XB0 6ES BH32-0XB0 SM 1222 DC DO 8x24 V DC 0,5 A DO 16x24 V DC 0,5 A 6ES BF32-0XB0 6ES BH32-0XB0 SM 1222 RLY DO 8xRLY 30 V DC/250 V AC 2 A DO 16xRLY 30 V DC/250 V AC 2 A DO 8xRLY Przełączny 30 V DC/250 V AC 2 A 6ES HF32-0XB0 6ES HH32-0XB0 6ES XF32-0XB0 SM 1223 DC/DC DI 8x24 V DC, DO 8x24 V DC 0,5 A DI 16x24 V DC, DO 16x24 V DC 0,5 A 6ES BH32-0XB0 6ES BL32-0XB0 SM 1223 DC/RLY DI 8x24 V DC, DO 8xRLY 30 V DC/ 250 V AC 2 A 6ES PH32-0XB0 DI 16x24 V DC, DO 16xRLY 30 V DC/ 250 V AC 2 A 6ES PL32-0XB0 SM 1223 AC/RLY DI 8x120/250 V AC, DO 8xRLY 30 V DC/250 V AC 2 A 6ES QH32-0XB0 SM 1231 AI AI 4x13 Bit ±10 V DC, ±5 V DC, ±2,5 V DC lub 4 20 ma 6ES HD32-0XB0 AI 8x13 Bit ±10 V DC, ±5 V DC, ±2,5 V DC lub 4 20 ma 6ES HF32-0XB0 AI 4x16 Bit ±10 V DC, ±5 V DC, ±2,5 V DC, ±1,25 V DC lub 4 20 ma 6ES ND32-0XB0 SM 1231 RTD AI 4xRTDx16 Bit AI 8xRTDx16 Bit Typ: Platyna (Pt), Miedź (Cu), Nikiel (Ni) lub Rezystancja 6ES PD32-0XB0 6ES PF32-0XB0 SM 1231 TC AI 4xTCx16 Bit AI 8xTCx16 Bit Typ: J, K, T, E, R, S, N, C, TXK/XK(L) Zakres napięcia: ±80 mv 6ES QD32-0XB0 6ES QF32-0XB0 SM 1232 AO AO 2x14 Bit ±10 V DC lub 4 20 ma AO 4x14 Bit ±10 V DC lub 4 20 ma 6ES HB32-0XB0 6ES HD32-0XB0 SM 1234 AI/AO AI 4x13 Bit ±10 V DC, ±5 V DC, ±2,5 V DC lub 4 20 ma, AO 2x14 Bit ±10 V DC lub 4 20 ma 6ES HE32-0XB0 6

7 Nowy SIMATIC S7-1217C Zintegrowane technologie Nowe, kompaktowe CPU o zwiększonej funkcjonalności i 125KB pamięci wewnętrznej. Umożliwia realizację szerszej gamy aplikacji sterowania ruchem dzięki wprowadzeniu wejść/wyjść dedykowanych napędów (Line Driver I/O). Swobodne przydzielanie zarówno wyjść PTO/PWM jak i wejść szybkich liczników HSC zapewnia wysoką elastyczność. Wprowadzono również nową, zintegrowaną funkcję trace ułatwiającą usuwanie problemów dzięki śledzeniu interakcji między sygnałami. Nowy, kompaktowy regulator PID V2.0 zoptymalizowany dla stabilnego i pewnego działania pętli regulacji podczas procedur restartu i obsługi błędu. Moduł RFID umieszczany bezpośrednio na magistrali CPU umożliwia łatwą realizacją aplikacji skanowania kodów i RFID. Moduły ważące SIWAREX są równie efektywne w zastosowaniach dla wag statycznych jak i taśmowych. Nowe panele Basic Modułowy osprzęt Nowe panele SIMATIC HMI Basic oferują wysokiej rozdzielczości ekrany dotykowe o proporcjach 16:9, intuicyjną obsługę, innowacyjny interfejs graficzny i zintegrowaną diagnostykę. Wbudowane interfejsy PROFINET, PROFIBUS oraz USB umożliwiają komunikację z innymi urządzeniami. Programowanie HMI i sterowników we wspólnym środowisku maksymalnie skraca czas tworzenia aplikacji. Zintegrowany port PROFINET/Ethernet eliminuje konieczność stosowania dedykowanych kabli do programowania i dodatkowego modułu rozszerzającego. Modułowe płytki sygnałowe mogą zostać przyłączone bezpośrednio z przodu CPU, bez powiększania jednostki. Zwiększają tym samym elastyczność i możliwości dostosowania do potrzeb konkretnej aplikacji. Zdejmowalne listwy przyłączeniowe dla całej rodziny produktów umożliwiają łatwą i szybką wymianę jednostki CPU i modułów rozszerzeń. Komunikacja Zintegrowane zabezpieczenia Elastyczność i skalowalność aplikacji jest osiągana przez zastosowanie zintegrowanego interfejsu PROFINET dla programowania, komunikacji z HMI, wyspami rozproszonych wejść/wyjść oraz z napędami. Ponadto funkcja I-Device sprawia, że architektury CPU-CPU oraz Master Slave stają się szybkie i proste. PROFIBUS, Modbus RTU/ TCP, CANOpen oraz TCP/IP są otwartymi standardami komunikacji. Zabezpieczenie przed nieautoryzowanymi zmianami kodu lub wartości zmiennych procesowych pomaga w osiągnięciu większej niezawodności aplikacji. Ochrona wiedzy eksperckiej ( know-how ), ochrona przed kopiowaniem oraz kontrola dostępu wszystko to uniemożliwia osobom trzecim otwarcie i kopiowanie bloków programowych, strzegąc twojego algorytmu aplikacji. Napędy i sterowanie ruchem Diagnostyka systemu Łatwa konfiguracja ruchów pozycjonerów liniowych i szybkie programowanie z użyciem standardowych bloków PLC Open. Do 4 wyjść PTO/PWM dla sterowania pozycyjnego i prędkościowego w układzie otwartym. Elastyczne podłączenie standardowych aplikacji napędów poprzez PROFINET, PROFIBUS, Modbus TCP lub CANOpen do 16 napędów PROFINET na jedną jednostkę CPU. Skrócenie czasu przestoju jest możliwe dzięki wizualizacji wszystkich mechanizmów diagnostycznych wbudowanych w system SIMATIC. Konfiguracja wykrywania przerwy w obwodzie lub przekroczenia zakresu jest wykonywana przez prosty wybór opcji. Efektywna analiza usterek jest osiągana przez tekstowe wiadomości diagnostyczne wyświetlane w TIA Portal, na serwerze Web CPU oraz na panelach HMI przez kontrolki ActiveX nie jest wymagany dodatkowy nakład pracy programisty, a jedynie odpowiednia konfiguracja. 7

8 Zestawy startowe SIMATIC S Zestaw startowy jest doskonałym narzędziem, za pomocą którego można zapoznać się ze wszystkimi funkcjami sterownika SIMATIC S w oparciu o oprogramowanie Step 7 Basic. Produkt do kupienia u autoryzowanych dystrybutorów. Sprawdź dostępność produktów u dystrybutorów: Zestaw SIMATIC S CPU 1212C AC/DC/RLY, Symulator wejść, SIMATIC STEP 7 Basic, Kabel ethernet, Dokumentacja na CD, Nr zam. 6ES BD34-4YB0 Zestaw SIMATIC S KP 300 Basic CPU 1212C AC/DC/RLY, Symulator wejść, Panel KP300 Basic mono PN, SIMATIC STEP 7 Basic, Kabel ethernet, Dokumentacja na CD, Nr zam. 6AV HA01-3AA4 Zestaw SIMATIC S KTP 400 Basic color CPU 1212C AC/DC/RLY, Symulator wejść, Panel KTP400 Basic color PN, SIMATIC STEP 7 Basic, Kabel ethernet, Dokumentacja na CD, Nr zam. 6AV KA01-3AA4 Zestaw SIMATIC S KTP 700 Basic CPU 1212C AC/DC/RLY, Symulator wejść, Panel KTP700 Basic color PN, SIMATIC STEP 7 Basic, Kabel ethernet, Dokumentacja na CD, Nr zam. 6AV DA01-3AA4 Siemens Sp. z o. o. Sektor Industry IA AS ul. Żupnicza Warszawa tel.: fax: Wszelkie pytania techniczne prosimy kierować na adres: simatic.pl@siemens.com Informacje zawarte w niniejszej broszurze stanowią wyłącznie ogólny opis lub specyfikację działania urządzenia. Podczas pracy urządzenia niniejsze informacje nie zawsze mają zastosowanie lub mogą ulec zmianie w rezultacie wprowadzanych ulepszeń. Obowiązek udostępnienia odnośnych specyfikacji istnieje tylko wówczas, jeżeli zostało to ściśle określone w umowie. Wszystkie określenia użyte w stosunku do produktu mogą stanowić znaki towarowe lub nazwy własne produktów firmy Siemens AG bądź firm dostawczych. Wykorzystanie ich przez strony trzecie dla celów własnych może stanowić naruszenie prawa własności.
