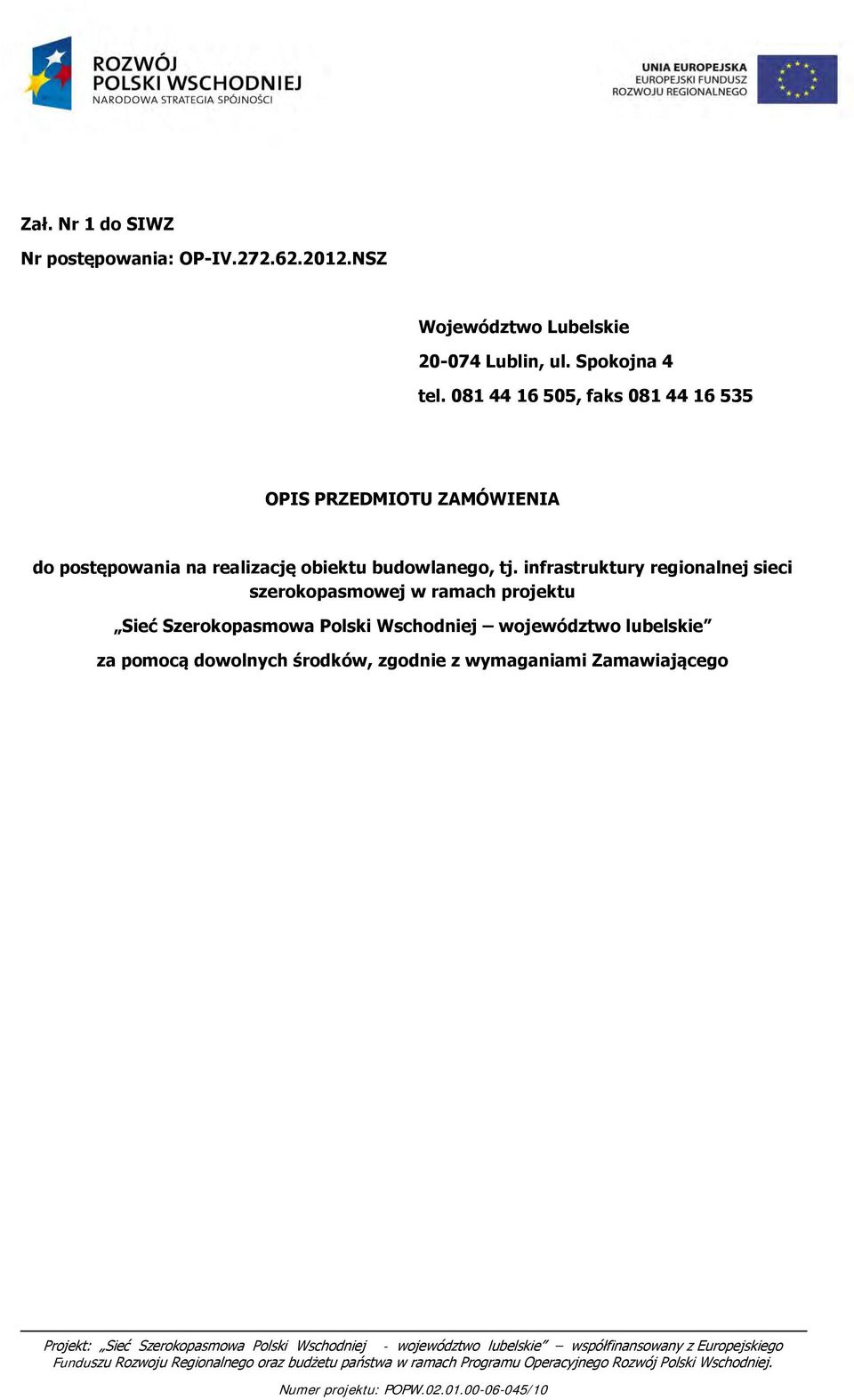

1 Zał. Nr 1 do SIWZ Nr postępowania: OP-IV NSZ Województwo Lubelskie Lublin, ul. Spokojna 4 tel , faks OPIS PRZEDMIOTU ZAMÓWIENIA do postępowania na realizację obiektu budowlanego, tj. infrastruktury regionalnej sieci szerokopasmowej w ramach projektu Sieć Szerokopasmowa Polski Wschodniej województwo lubelskie za pomocą dowolnych środków, zgodnie z wymaganiami Zamawiającego Projekt: Sieć Szerokopasmowa Polski Wschodniej - województwo lubelskie współfinansowany z Europejskiego Funduszu

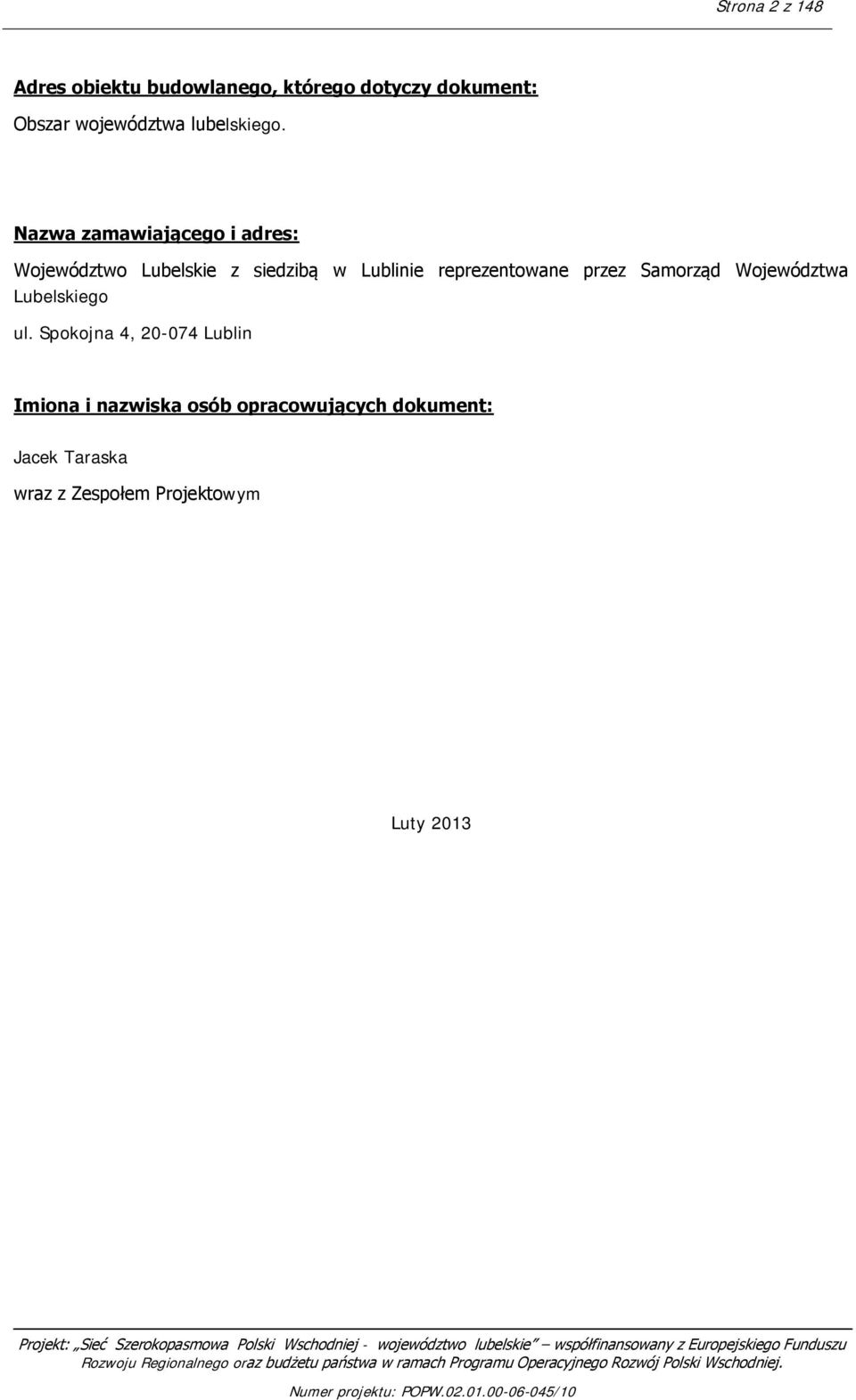

2 Strona 2 z 148 Adres obiektu budowlanego, którego dotyczy dokument: Obszar województwa lubelskiego. Nazwa zamawiającego i adres: Województwo Lubelskie z siedzibą w Lublinie reprezentowane przez Samorząd Województwa Lubelskiego ul. Spokojna 4, Lublin Imiona i nazwiska osób opracowujących dokument: Jacek Taraska wraz z Zespołem Projektowym Luty 2013

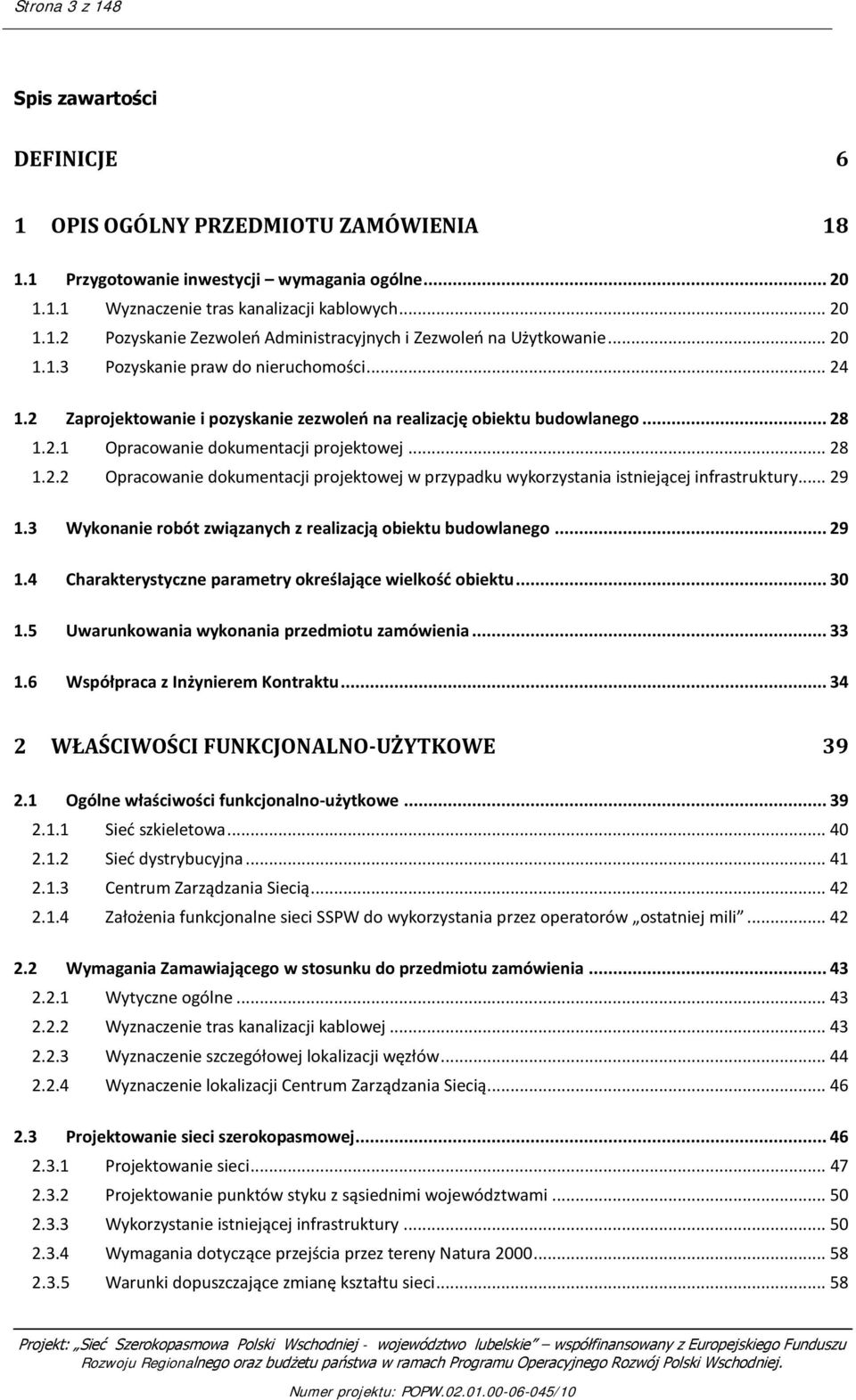

3 Strona 3 z 148 Spis zawartości DEFINICJE 6 1 OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA Przygotowanie inwestycji wymagania ogólne Wyznaczenie tras kanalizacji kablowych Pozyskanie Zezwoleń Administracyjnych i Zezwoleń na Użytkowanie Pozyskanie praw do nieruchomości Zaprojektowanie i pozyskanie zezwoleń na realizację obiektu budowlanego Opracowanie dokumentacji projektowej Opracowanie dokumentacji projektowej w przypadku wykorzystania istniejącej infrastruktury Wykonanie robót związanych z realizacją obiektu budowlanego Charakterystyczne parametry określające wielkość obiektu Uwarunkowania wykonania przedmiotu zamówienia Współpraca z Inżynierem Kontraktu WŁAŚCIWOŚCI FUNKCJONALNO-UŻYTKOWE Ogólne właściwości funkcjonalno-użytkowe Sieć szkieletowa Sieć dystrybucyjna Centrum Zarządzania Siecią Założenia funkcjonalne sieci SSPW do wykorzystania przez operatorów ostatniej mili Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Wytyczne ogólne Wyznaczenie tras kanalizacji kablowej Wyznaczenie szczegółowej lokalizacji węzłów Wyznaczenie lokalizacji Centrum Zarządzania Siecią Projektowanie sieci szerokopasmowej Projektowanie sieci Projektowanie punktów styku z sąsiednimi województwami Wykorzystanie istniejącej infrastruktury Wymagania dotyczące przejścia przez tereny Natura Warunki dopuszczające zmianę kształtu sieci... 58

4 Strona 4 z Wymagania dla materiałów i elementów sieci Kanalizacja kablowa Studnie kablowe Rury rurociągu kablowego Zasobniki złączowe kabli światłowodowych Kable optotelekomunikacyjne Osprzęt światłowodowy Wymagania dotyczące lokalizacji i wyposażenia węzłów sieci szkieletowej Wymagania dotyczące kontenerów telekomunikacyjnych Wymagania dotyczące lokalizacji i wyposażenia węzłów sieci dystrybucyjnej Wymagania dotyczące zewnętrznych szaf kablowych dla węzłów sieci dystrybucyjnej oraz węzłów NGA Wymagania dla systemów nadzoru węzłów Mikrokanalizacja światłowodowa wymagania ogólne Wymagania szczegółowe dotyczące mikrokabli światłowodowych Wymagania dodatkowe dla elementów sieci Wymagania ogólne dla Centrum Zarządzania Siecią Wymagania funkcjonalne dla Centrum Zarządzania Siecią Wymagania dla budowy Budowa kanalizacji teletechnicznej Układanie kabli Wymagania transmisyjne Badania wykonywane w trakcie budowy i montażu linii Badania linii optotelekomunikacyjnych przy odbiorze Zasady bezpieczeństwa pracy przy montażu i badaniach linii optotelekomunikacyjnych ODBIORY Odbiory techniczne Odbiory przejściowe Odbiory częściowe Odbiór końcowy Odbiór pogwarancyjny Wymagania dla odbioru poszczególnych elementów Zakres dokumentacji projektowej Zakres dokumentacji powykonawczej Badania odbiorowe i sprawdzenie własności rur, mikrorurek i mikrokanalizacji podczas testów fabrycznych (FAT)

5 Strona 5 z Badania odbiorowe i sprawdzenie własności kabli i mikrokabli optotelekomunikacyjnych podczas testów fabrycznych (FAT) Zakres badań kanalizacji teletechnicznej, mikrokanalizacji Zakres odbiorów sieci optycznej Zakres odbiorów pomieszczeń węzłów Zakres odbiorów elementów sieci zrealizowanych z wykorzystaniem rozwiązań alternatywnych DODATKOWE INFORMACJE I WYMAGANIA Wyniki badań gruntowo-wodnych na terenie budowy dla potrzeb posadowienia obiektów Zalecenia konserwatorskie konserwatora zabytków Inwentaryzacja zieleni Zakres ochrony środowiska Promocja projektu Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego ZAŁĄCZNIKI 148

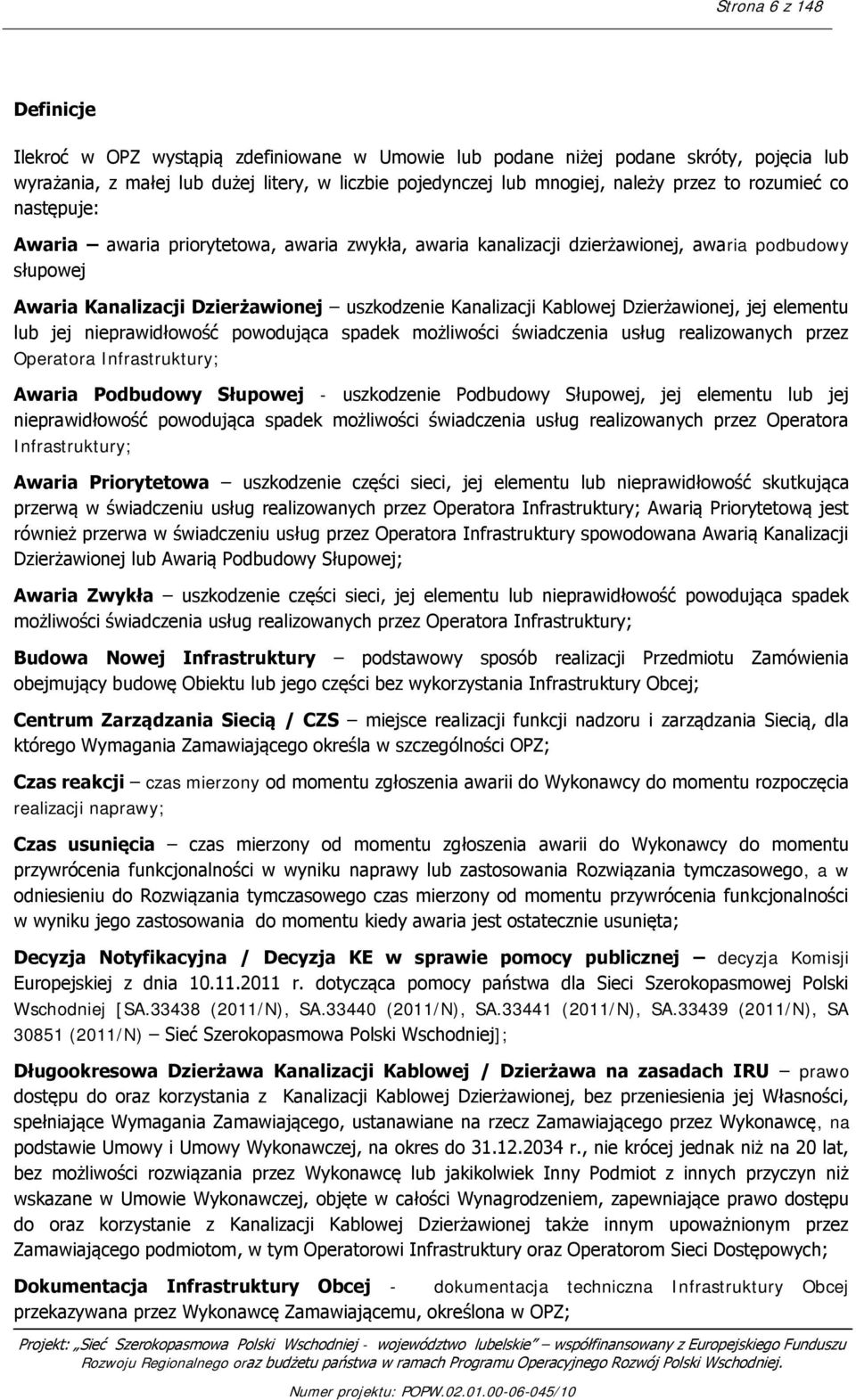

6 Strona 6 z 148 Definicje Ilekroć w OPZ wystąpią zdefiniowane w Umowie lub podane niżej podane skróty, pojęcia lub wyrażania, z małej lub dużej litery, w liczbie pojedynczej lub mnogiej, należy przez to rozumieć co następuje: Awaria awaria priorytetowa, awaria zwykła, awaria kanalizacji dzierżawionej, awaria podbudowy słupowej Awaria Kanalizacji Dzierżawionej uszkodzenie Kanalizacji Kablowej Dzierżawionej, jej elementu lub jej nieprawidłowość powodująca spadek możliwości świadczenia usług realizowanych przez Operatora Infrastruktury; Awaria Podbudowy Słupowej - uszkodzenie Podbudowy Słupowej, jej elementu lub jej nieprawidłowość powodująca spadek możliwości świadczenia usług realizowanych przez Operatora Infrastruktury; Awaria Priorytetowa uszkodzenie części sieci, jej elementu lub nieprawidłowość skutkująca przerwą w świadczeniu usług realizowanych przez Operatora Infrastruktury; Awarią Priorytetową jest również przerwa w świadczeniu usług przez Operatora Infrastruktury spowodowana Awarią Kanalizacji Dzierżawionej lub Awarią Podbudowy Słupowej; Awaria Zwykła uszkodzenie części sieci, jej elementu lub nieprawidłowość powodująca spadek możliwości świadczenia usług realizowanych przez Operatora Infrastruktury; Budowa Nowej Infrastruktury podstawowy sposób realizacji Przedmiotu Zamówienia obejmujący budowę Obiektu lub jego części bez wykorzystania Infrastruktury Obcej; Centrum Zarządzania Siecią / CZS miejsce realizacji funkcji nadzoru i zarządzania Siecią, dla którego Wymagania Zamawiającego określa w szczególności OPZ; Czas reakcji czas mierzony od momentu zgłoszenia awarii do Wykonawcy do momentu rozpoczęcia realizacji naprawy; Czas usunięcia czas mierzony od momentu zgłoszenia awarii do Wykonawcy do momentu przywrócenia funkcjonalności w wyniku naprawy lub zastosowania Rozwiązania tymczasowego, a w odniesieniu do Rozwiązania tymczasowego czas mierzony od momentu przywrócenia funkcjonalności w wyniku jego zastosowania do momentu kiedy awaria jest ostatecznie usunięta; Decyzja Notyfikacyjna / Decyzja KE w sprawie pomocy publicznej decyzja Komisji Europejskiej z dnia r. dotycząca pomocy państwa dla Sieci Szerokopasmowej Polski Wschodniej [SA (2011/N), SA (2011/N), SA (2011/N), SA (2011/N), SA (2011/N) Sieć Szerokopasmowa Polski Wschodniej]; Długookresowa Dzierżawa Kanalizacji Kablowej / Dzierżawa na zasadach IRU prawo dostępu do oraz korzystania z Kanalizacji Kablowej Dzierżawionej, bez przeniesienia jej Własności, spełniające Wymagania Zamawiającego, ustanawiane na rzecz Zamawiającego przez Wykonawcę, na podstawie Umowy i Umowy Wykonawczej, na okres do r., nie krócej jednak niż na 20 lat, bez możliwości rozwiązania przez Wykonawcę lub jakikolwiek Inny Podmiot z innych przyczyn niż wskazane w Umowie Wykonawczej, objęte w całości Wynagrodzeniem, zapewniające prawo dostępu do oraz korzystanie z Kanalizacji Kablowej Dzierżawionej także innym upoważnionym przez Zamawiającego podmiotom, w tym Operatorowi Infrastruktury oraz Operatorom Sieci Dostępowych; Dokumentacja Infrastruktury Obcej - dokumentacja techniczna Infrastruktury Obcej przekazywana przez Wykonawcę Zamawiającemu, określona w OPZ;

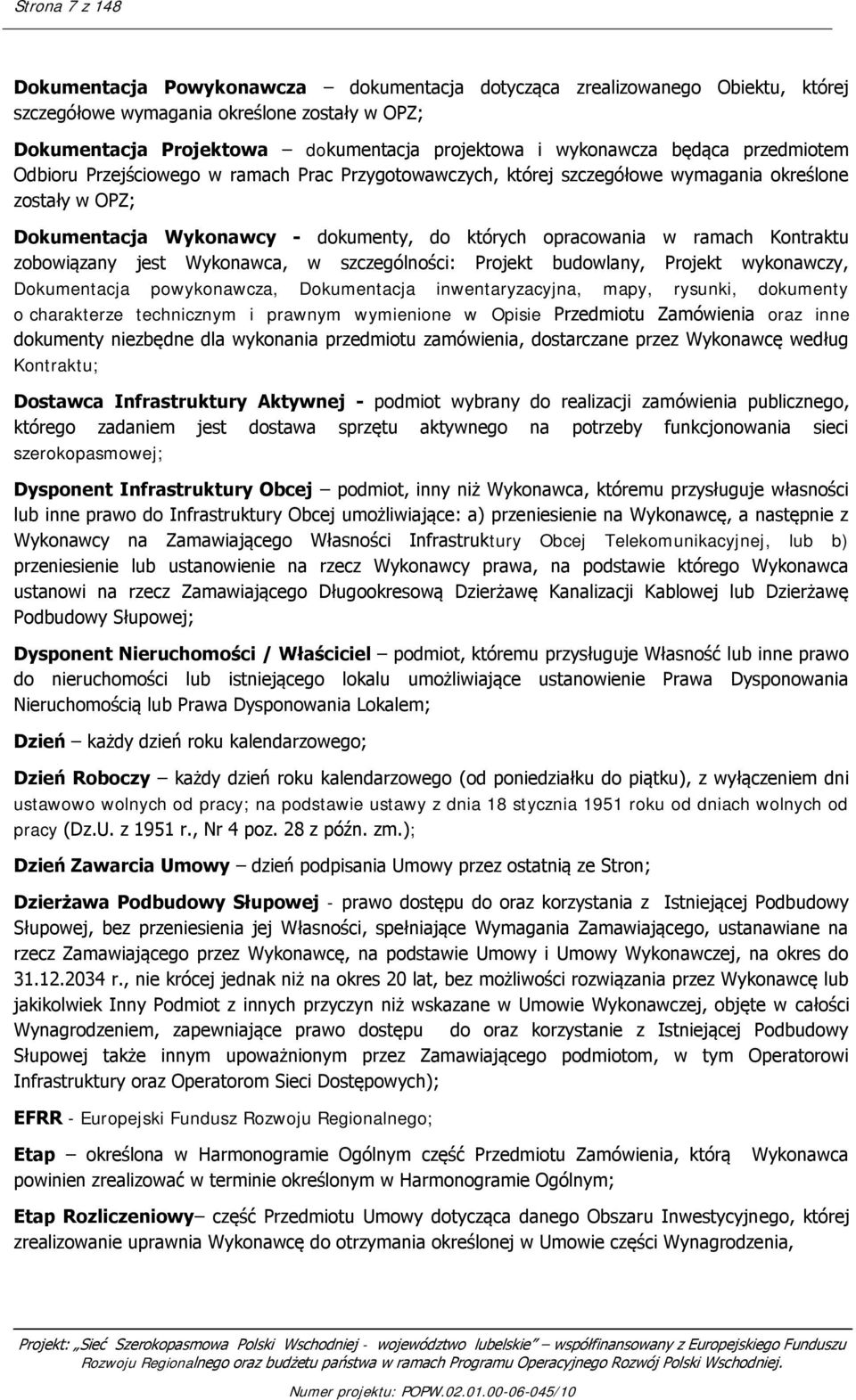

7 Strona 7 z 148 Dokumentacja Powykonawcza dokumentacja dotycząca zrealizowanego Obiektu, której szczegółowe wymagania określone zostały w OPZ; Dokumentacja Projektowa dokumentacja projektowa i wykonawcza będąca przedmiotem Odbioru Przejściowego w ramach Prac Przygotowawczych, której szczegółowe wymagania określone zostały w OPZ; Dokumentacja Wykonawcy - dokumenty, do których opracowania w ramach Kontraktu zobowiązany jest Wykonawca, w szczególności: Projekt budowlany, Projekt wykonawczy, Dokumentacja powykonawcza, Dokumentacja inwentaryzacyjna, mapy, rysunki, dokumenty o charakterze technicznym i prawnym wymienione w Opisie Przedmiotu Zamówienia oraz inne dokumenty niezbędne dla wykonania przedmiotu zamówienia, dostarczane przez Wykonawcę według Kontraktu; Dostawca Infrastruktury Aktywnej - podmiot wybrany do realizacji zamówienia publicznego, którego zadaniem jest dostawa sprzętu aktywnego na potrzeby funkcjonowania sieci szerokopasmowej; Dysponent Infrastruktury Obcej podmiot, inny niż Wykonawca, któremu przysługuje własności lub inne prawo do Infrastruktury Obcej umożliwiające: a) przeniesienie na Wykonawcę, a następnie z Wykonawcy na Zamawiającego Własności Infrastruktury Obcej Telekomunikacyjnej, lub b) przeniesienie lub ustanowienie na rzecz Wykonawcy prawa, na podstawie którego Wykonawca ustanowi na rzecz Zamawiającego Długookresową Dzierżawę Kanalizacji Kablowej lub Dzierżawę Podbudowy Słupowej; Dysponent Nieruchomości / Właściciel podmiot, któremu przysługuje Własność lub inne prawo do nieruchomości lub istniejącego lokalu umożliwiające ustanowienie Prawa Dysponowania Nieruchomością lub Prawa Dysponowania Lokalem; Dzień każdy dzień roku kalendarzowego; Dzień Roboczy każdy dzień roku kalendarzowego (od poniedziałku do piątku), z wyłączeniem dni ustawowo wolnych od pracy; na podstawie ustawy z dnia 18 stycznia 1951 roku od dniach wolnych od pracy (Dz.U. z 1951 r., Nr 4 poz. 28 z późn. zm.); Dzień Zawarcia Umowy dzień podpisania Umowy przez ostatnią ze Stron; Dzierżawa Podbudowy Słupowej - prawo dostępu do oraz korzystania z Istniejącej Podbudowy Słupowej, bez przeniesienia jej Własności, spełniające Wymagania Zamawiającego, ustanawiane na rzecz Zamawiającego przez Wykonawcę, na podstawie Umowy i Umowy Wykonawczej, na okres do r., nie krócej jednak niż na okres 20 lat, bez możliwości rozwiązania przez Wykonawcę lub jakikolwiek Inny Podmiot z innych przyczyn niż wskazane w Umowie Wykonawczej, objęte w całości Wynagrodzeniem, zapewniające prawo dostępu do oraz korzystanie z Istniejącej Podbudowy Słupowej także innym upoważnionym przez Zamawiającego podmiotom, w tym Operatorowi Infrastruktury oraz Operatorom Sieci Dostępowych); EFRR - Europejski Fundusz Rozwoju Regionalnego; Etap określona w Harmonogramie Ogólnym część Przedmiotu Zamówienia, którą powinien zrealizować w terminie określonym w Harmonogramie Ogólnym; Wykonawca Etap Rozliczeniowy część Przedmiotu Umowy dotycząca danego Obszaru Inwestycyjnego, której zrealizowanie uprawnia Wykonawcę do otrzymania określonej w Umowie części Wynagrodzenia,

8 Strona 8 z 148 Gałąź Funkcjonalna / Dystrybucyjna Gałąź Funkcjonalna spójny fragment sieci obejmujący szereg kolejnych węzłów dystrybucyjnych podłączonych do węzła szkieletowego wraz z łączącymi te węzły liniami telekomunikacyjnymi; Gwarancja gwarancja jakości udzielana przez Wykonawcę na warunkach określonych w Umowie; Harmonogram Ogólny harmonogram określający podstawowe terminy wykonania Przedmiotu Zamówienia, w podziale na Etapy, ustanawiający ramy czasowe dla Harmonogramu Szczegółowego; Harmonogram Szczegółowy harmonogram rzeczowo-finansowy przygotowany przez Wykonawcę, zgodny z terminami i Etapami określonymi w Harmonogramie Ogólnym, zaakceptowany przez Zamawiającego; Infrastruktura zbiorcze określenie wszystkich elementów infrastrukturalnych składających się na Obiekt; Infrastruktura Nowa Nowe Łącza Światłowodowe i Nowa Kanalizacja Kablowa, a także inne elementy Infrastruktury, budowane lub układane przez Wykonawcę na podstawie Umowy, w tym w Infrastrukturze Obcej; Infrastrukturą Nową są wszystkie elementy Infrastruktury z wyłączeniem tej jej części, którą stanowi Infrastruktura Obca; Infrastruktura Obca Istniejąca Kanalizacja Kablowa, Istniejące Łącza Światłowodowe, Istniejąca Podbudowa Słupowa, które w przypadkach określonych w OPZ mogą być lub są wykorzystywane do realizacji Obiektu zgodnie z Wymaganiami Zamawiającego; Infrastruktura Obca Telekomunikacyjna - Istniejąca Kanalizacja Kablowa oraz Istniejące Łącza Światłowodowe; Infrastruktura Towarzysząca rozumie się przez to instalacje i inne elementy Przedmiotu Umowy określone w OPZ, niezbędne do realizacji lub funkcjonowania pasywnej sieci SSPW, w szczególności instalacje i przyłącza energetyczne na potrzeby węzłów, instalacje sygnalizacyjne, CCTV, elektryczne oraz bezprzerwowego zasilania awaryjnego, a także instalacje klimatyzacji w lokalizacjach przeznaczonych dla elementów sieci pasywnej; Inne Podmioty osoby inne niż Zamawiający i Wykonawca, w szczególności Dysponenci Infrastruktury Obcej; Inżynier Kontraktu wyłoniony w odrębnym postępowaniu o udzielenie zamówienia publicznego, podmiot odpowiedzialny w imieniu Zamawiającego za zarządzanie i nadzór nad realizacją Umowy; Istniejąca Kanalizacja Kablowa Kanalizacja Kablowa stanowiąca Własność Wykonawcy lub Innego Podmiotu, która najpóźniej w dniu składania ofert jest inwestycją zrealizowaną, a zakończenie jej budowy jest udokumentowane złożeniem wymaganej dokumentacji w zasobach geodezyjnych zgodnie z Przepisami Prawa; Kanalizacja Wtórna układana przez Wykonawcę na potrzeby Umowy w Istniejącej Kanalizacji Kablowej po Dniu Zawarcia Umowy nie jest Istniejącą Kanalizacją Kablową, lecz Nową Kanalizacją Kablową; Istniejąca Kanalizacja Kablowa, zgodna z Wymaganiami Zamawiającego, może być przeniesiona na Własność Zamawiającego lub może być przedmiotem ustanawianej przez Wykonawcę na rzecz Zamawiającego Długookresowej Dzierżawy Kanalizacji Kablowej, przy czym Długookresowa Dzierżawa Kanalizacji Kablowej jest dopuszczalna wyłącznie na odcinkach dystrybucyjnej sieci niewspółbieżnych z siecią szkieletową; Istniejąca Podbudowa Słupowa istniejąca infrastruktura naziemna w postaci słupów sieci energetycznej, trakcyjnej lub innej, która może być wykorzystana do realizacji Obiektu w przypadkach określonych w OPZ, zgodnie z Wymaganiami Zamawiającego;

9 Strona 9 z 148 Istniejące Łącze Światłowodowe Łącze Światłowodowe stanowiące Własność Wykonawcy lub Innego Podmiotu, które najpóźniej w dniu składania ofert zostało faktycznie umieszczone w ziemi lub Istniejącej Kanalizacji Kablowej; Łącza Światłowodowe układane przez Wykonawcę na potrzeby Umowy w Istniejącej Kanalizacji Kablowej po Dniu Zawarcia Umowy są Nowymi Łączami Światłowodowymi; Istniejące Łącze Światłowodowe, zgodne z Wymaganiami Zamawiającego, może być wyłącznie przeniesione na Własność Zamawiającego; Istniejące Pomieszczenia pomieszczenia (lokale) w istniejącym budynku, które Wykonawca może wykorzystać do zrealizowania w nich Węzłów, zgodne z Wymaganiami Zamawiającego; IZ Instytucja Zarządzająca Programem Operacyjnym Rozwój Polski Wschodniej na lata ; Kanalizacja RHDPE technologia wykonania Kanalizacji Kablowej z wykorzystaniem systemu Rur Kanalizacyjnych wykonanych z polietylenu dużej gęstości o średnicach zewnętrznych powyżej 20 mm; Kanalizacja Kablowa / Kanalizacja Teletechniczna / Rurociąg Kablowy - ciąg rur osłonowych i związanych z nimi pomieszczeń podziemnych (w szczególności studni i zasobników kablowych) dla kabli i ich złączy oraz urządzeń telekomunikacyjnych, spełniająca Wymagania Zamawiającego; w Umowie wyróżnia się: a) Nową Kanalizację Kablową oraz Istniejącą Kanalizację Kablową, w tym Kanalizację Kablową Dzierżawioną; b) Kanalizację Pierwotną oraz Kanalizację Wtórną; c) Mikrokanalizację oraz Kanalizację RHDPE; Kanalizacja Kablowa Dzierżawiona Istniejąca Kanalizacja Kablowa, zgodna z Wymaganiami Zamawiającego, do której Wykonawca ustanawia na rzecz Zamawiającego Długookresową Dzierżawę Kanalizacji Kablowej; Kanalizacja Pierwotna Kanalizacja Kablowa, w której jest lub będzie umieszczona Kanalizacja Wtórna lub w której umieszczone jest Istniejące Łącze Światłowodowe, którego Własność jest przenoszona na Zamawiającego; Kanalizacja Wielootworowa Kanalizacja Kablowa złożona z co najmniej dwóch Rur Kanalizacyjnych; Kanalizacja Wtórna Kanalizacja Kablowa umieszczona w innej Kanalizacji Kablowej (Kanalizacji Pierwotnej), stanowiąca dodatkowe zabezpieczenie kabli telekomunikacyjnych; Kierownik Inżyniera Kontraktu - przedstawiciel Inżyniera Kontraktu pełniący rolę kierownika zespołu realizującego zadania Inżyniera Kontraktu; Kierownik Projektu - osoba wyznaczona przez Zamawiającego, która jest pierwszym przedstawicielem Zamawiającego w kontaktach z Inżynierem Kontraktu i jest odpowiedzialna za nadzorowanie i zarządzanie Umową w imieniu Zamawiającego. Kierownik Projektu jest uprawniony do składania i przyjmowania oświadczeń woli w imieniu Zamawiającego wyłącznie w przypadkach wyraźnie wskazanych w Umowie. Kontener telekomunikacyjny obiekt budowalny przeznaczony na realizację Węzła Szkieletowego, spełniający Wymagania Zamawiającego, nie będący Zewnętrzną Szafą Telekomunikacyjną, ani Istniejącym Pomieszczeniem; Koordynator Projektu - osoba wskazana przez Wykonawcę, pełniąca rolę kierownika zespołu realizującego Umowę; Linia światłowodowa łącze światłowodowe wraz z kanalizacją kablową, w której jest zabudowane, ewentualnie bez kanalizacji kablowej, w przypadkach, w których OPZ dopuszcza takie rozwiązanie alternatywne,

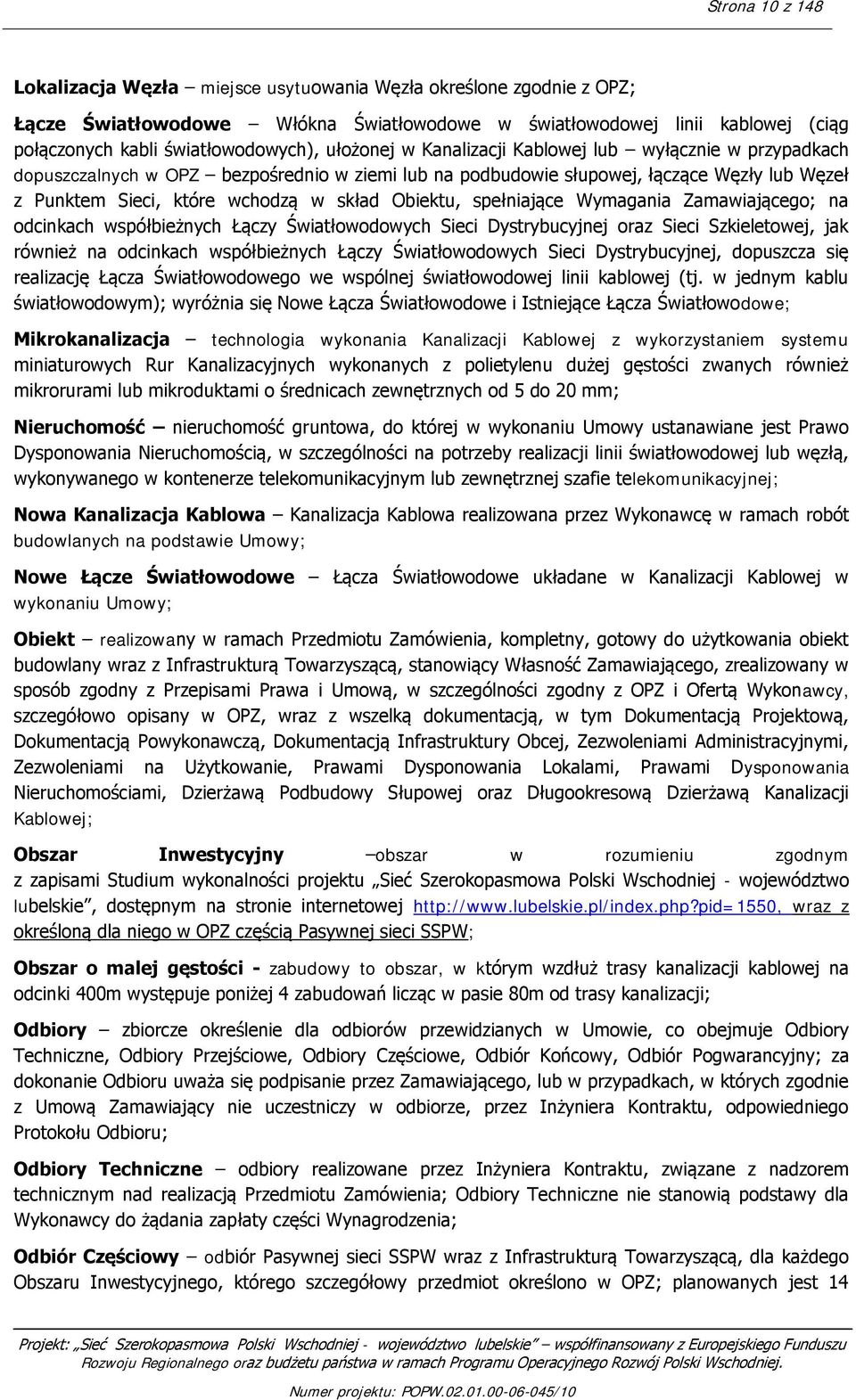

10 Strona 10 z 148 Lokalizacja Węzła miejsce usytuowania Węzła określone zgodnie z OPZ; Łącze Światłowodowe Włókna Światłowodowe w światłowodowej linii kablowej (ciąg połączonych kabli światłowodowych), ułożonej w Kanalizacji Kablowej lub wyłącznie w przypadkach dopuszczalnych w OPZ bezpośrednio w ziemi lub na podbudowie słupowej, łączące Węzły lub Węzeł z Punktem Sieci, które wchodzą w skład Obiektu, spełniające Wymagania Zamawiającego; na odcinkach współbieżnych Łączy Światłowodowych Sieci Dystrybucyjnej oraz Sieci Szkieletowej, jak również na odcinkach współbieżnych Łączy Światłowodowych Sieci Dystrybucyjnej, dopuszcza się realizację Łącza Światłowodowego we wspólnej światłowodowej linii kablowej (tj. w jednym kablu światłowodowym); wyróżnia się Nowe Łącza Światłowodowe i Istniejące Łącza Światłowodowe; Mikrokanalizacja technologia wykonania Kanalizacji Kablowej z wykorzystaniem systemu miniaturowych Rur Kanalizacyjnych wykonanych z polietylenu dużej gęstości zwanych również mikrorurami lub mikroduktami o średnicach zewnętrznych od 5 do 20 mm; Nieruchomość nieruchomość gruntowa, do której w wykonaniu Umowy ustanawiane jest Prawo Dysponowania Nieruchomością, w szczególności na potrzeby realizacji linii światłowodowej lub węzłą, wykonywanego w kontenerze telekomunikacyjnym lub zewnętrznej szafie telekomunikacyjnej; Nowa Kanalizacja Kablowa Kanalizacja Kablowa realizowana przez Wykonawcę w ramach robót budowlanych na podstawie Umowy; Nowe Łącze Światłowodowe Łącza Światłowodowe układane w Kanalizacji Kablowej w wykonaniu Umowy; Obiekt realizowany w ramach Przedmiotu Zamówienia, kompletny, gotowy do użytkowania obiekt budowlany wraz z Infrastrukturą Towarzyszącą, stanowiący Własność Zamawiającego, zrealizowany w sposób zgodny z Przepisami Prawa i Umową, w szczególności zgodny z OPZ i Ofertą Wykonawcy, szczegółowo opisany w OPZ, wraz z wszelką dokumentacją, w tym Dokumentacją Projektową, Dokumentacją Powykonawczą, Dokumentacją Infrastruktury Obcej, Zezwoleniami Administracyjnymi, Zezwoleniami na Użytkowanie, Prawami Dysponowania Lokalami, Prawami Dysponowania Nieruchomościami, Dzierżawą Podbudowy Słupowej oraz Długookresową Dzierżawą Kanalizacji Kablowej; Obszar Inwestycyjny obszar w rozumieniu zgodnym z zapisami Studium wykonalności projektu Sieć Szerokopasmowa Polski Wschodniej - województwo lubelskie, dostępnym na stronie internetowej wraz z określoną dla niego w OPZ częścią Pasywnej sieci SSPW; Obszar o malej gęstości - zabudowy to obszar, w którym wzdłuż trasy kanalizacji kablowej na odcinki 400m występuje poniżej 4 zabudowań licząc w pasie 80m od trasy kanalizacji; Odbiory zbiorcze określenie dla odbiorów przewidzianych w Umowie, co obejmuje Odbiory Techniczne, Odbiory Przejściowe, Odbiory Częściowe, Odbiór Końcowy, Odbiór Pogwarancyjny; za dokonanie Odbioru uważa się podpisanie przez Zamawiającego, lub w przypadkach, w których zgodnie z Umową Zamawiający nie uczestniczy w odbiorze, przez Inżyniera Kontraktu, odpowiedniego Protokołu Odbioru; Odbiory Techniczne odbiory realizowane przez Inżyniera Kontraktu, związane z nadzorem technicznym nad realizacją Przedmiotu Zamówienia; Odbiory Techniczne nie stanowią podstawy dla Wykonawcy do żądania zapłaty części Wynagrodzenia; Odbiór Częściowy odbiór Pasywnej sieci SSPW wraz z Infrastrukturą Towarzyszącą, dla każdego Obszaru Inwestycyjnego, którego szczegółowy przedmiot określono w OPZ; planowanych jest 14

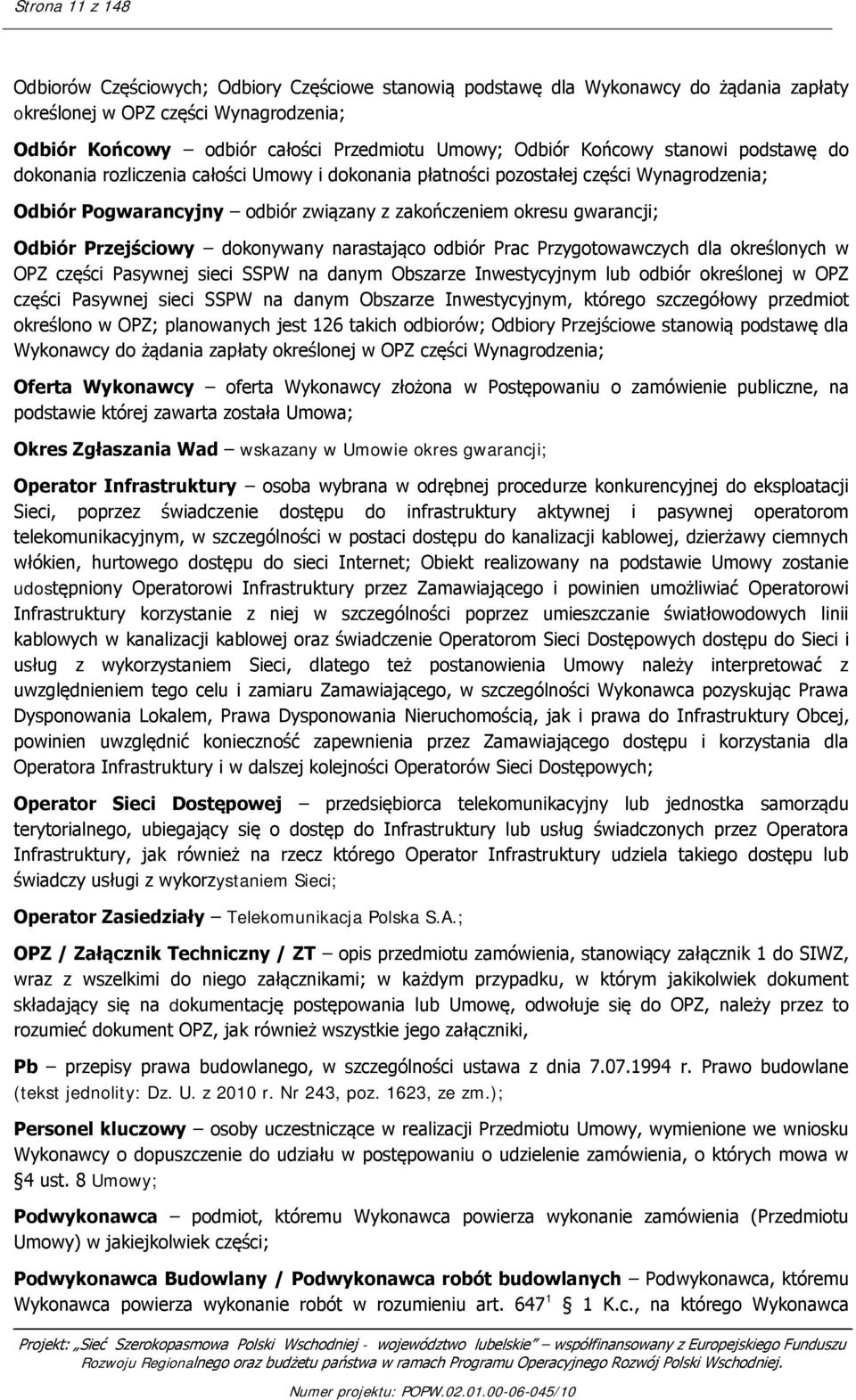

11 Strona 11 z 148 Odbiorów Częściowych; Odbiory Częściowe stanowią podstawę dla Wykonawcy do żądania zapłaty określonej w OPZ części Wynagrodzenia; Odbiór Końcowy odbiór całości Przedmiotu Umowy; Odbiór Końcowy stanowi podstawę do dokonania rozliczenia całości Umowy i dokonania płatności pozostałej części Wynagrodzenia; Odbiór Pogwarancyjny odbiór związany z zakończeniem okresu gwarancji; Odbiór Przejściowy dokonywany narastająco odbiór Prac Przygotowawczych dla określonych w OPZ części Pasywnej sieci SSPW na danym Obszarze Inwestycyjnym lub odbiór określonej w OPZ części Pasywnej sieci SSPW na danym Obszarze Inwestycyjnym, którego szczegółowy przedmiot określono w OPZ; planowanych jest 126 takich odbiorów; Odbiory Przejściowe stanowią podstawę dla Wykonawcy do żądania zapłaty określonej w OPZ części Wynagrodzenia; Oferta Wykonawcy oferta Wykonawcy złożona w Postępowaniu o zamówienie publiczne, na podstawie której zawarta została Umowa; Okres Zgłaszania Wad wskazany w Umowie okres gwarancji; Operator Infrastruktury osoba wybrana w odrębnej procedurze konkurencyjnej do eksploatacji Sieci, poprzez świadczenie dostępu do infrastruktury aktywnej i pasywnej operatorom telekomunikacyjnym, w szczególności w postaci dostępu do kanalizacji kablowej, dzierżawy ciemnych włókien, hurtowego dostępu do sieci Internet; Obiekt realizowany na podstawie Umowy zostanie udostępniony Operatorowi Infrastruktury przez Zamawiającego i powinien umożliwiać Operatorowi Infrastruktury korzystanie z niej w szczególności poprzez umieszczanie światłowodowych linii kablowych w kanalizacji kablowej oraz świadczenie Operatorom Sieci Dostępowych dostępu do Sieci i usług z wykorzystaniem Sieci, dlatego też postanowienia Umowy należy interpretować z uwzględnieniem tego celu i zamiaru Zamawiającego, w szczególności Wykonawca pozyskując Prawa Dysponowania Lokalem, Prawa Dysponowania Nieruchomością, jak i prawa do Infrastruktury Obcej, powinien uwzględnić konieczność zapewnienia przez Zamawiającego dostępu i korzystania dla Operatora Infrastruktury i w dalszej kolejności Operatorów Sieci Dostępowych; Operator Sieci Dostępowej przedsiębiorca telekomunikacyjny lub jednostka samorządu terytorialnego, ubiegający się o dostęp do Infrastruktury lub usług świadczonych przez Operatora Infrastruktury, jak również na rzecz którego Operator Infrastruktury udziela takiego dostępu lub świadczy usługi z wykorzystaniem Sieci; Operator Zasiedziały Telekomunikacja Polska S.A.; OPZ / Załącznik Techniczny / ZT opis przedmiotu zamówienia, stanowiący załącznik 1 do SIWZ, wraz z wszelkimi do niego załącznikami; w każdym przypadku, w którym jakikolwiek dokument składający się na dokumentację postępowania lub Umowę, odwołuje się do OPZ, należy przez to rozumieć dokument OPZ, jak również wszystkie jego załączniki, Pb przepisy prawa budowlanego, w szczególności ustawa z dnia r. Prawo budowlane (tekst jednolity: Dz. U. z 2010 r. Nr 243, poz. 1623, ze zm.); Personel kluczowy osoby uczestniczące w realizacji Przedmiotu Umowy, wymienione we wniosku Wykonawcy o dopuszczenie do udziału w postępowaniu o udzielenie zamówienia, o których mowa w 4 ust. 8 Umowy; Podwykonawca podmiot, któremu Wykonawca powierza wykonanie zamówienia (Przedmiotu Umowy) w jakiejkolwiek części; Podwykonawca Budowlany / Podwykonawca robót budowlanych Podwykonawca, któremu Wykonawca powierza wykonanie robót w rozumieniu art K.c., na którego Wykonawca

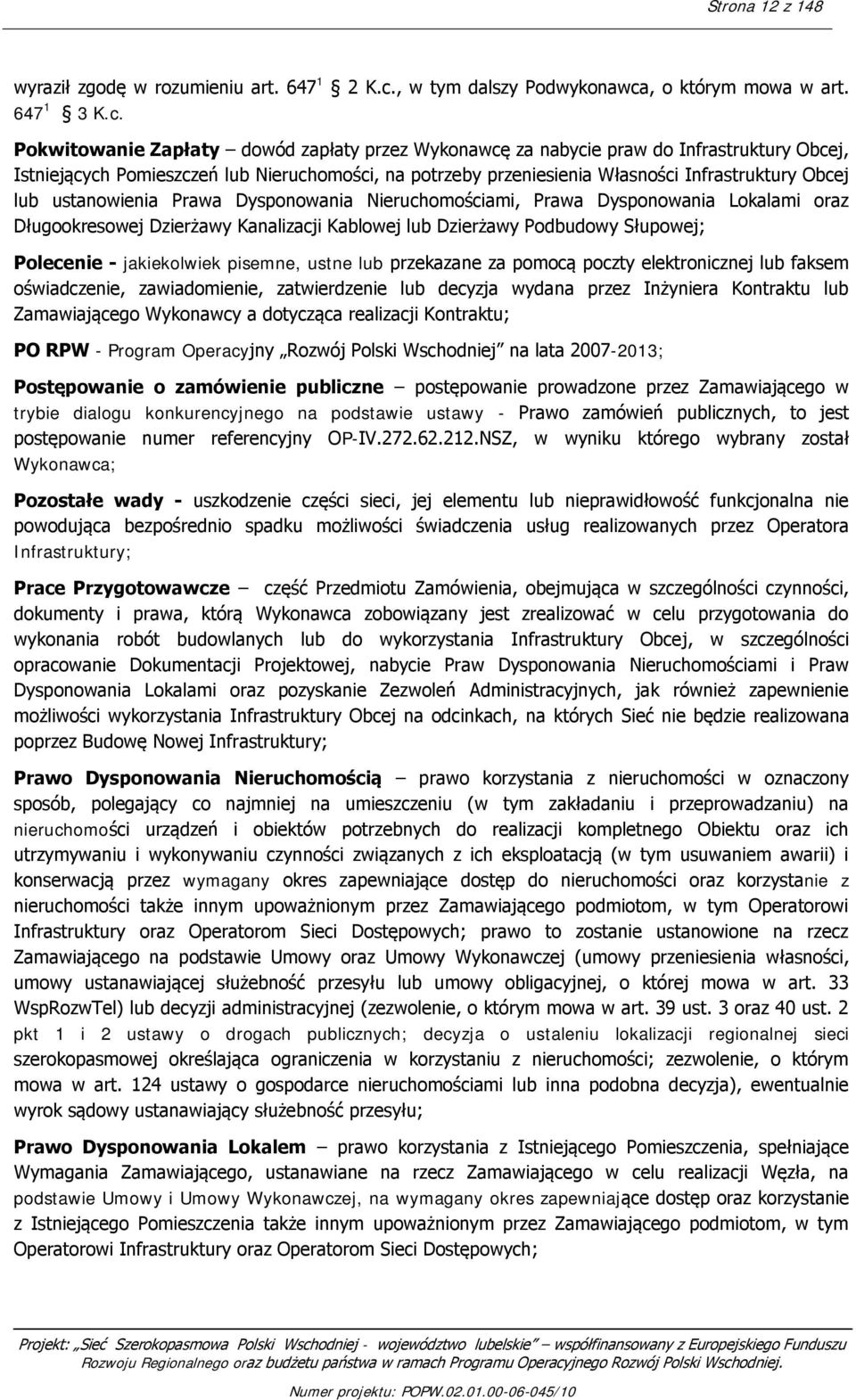

12 Strona 12 z 148 wyraził zgodę w rozumieniu art K.c., w tym dalszy Podwykonawca, o którym mowa w art K.c. Pokwitowanie Zapłaty dowód zapłaty przez Wykonawcę za nabycie praw do Infrastruktury Obcej, Istniejących Pomieszczeń lub Nieruchomości, na potrzeby przeniesienia Własności Infrastruktury Obcej lub ustanowienia Prawa Dysponowania Nieruchomościami, Prawa Dysponowania Lokalami oraz Długookresowej Dzierżawy Kanalizacji Kablowej lub Dzierżawy Podbudowy Słupowej; Polecenie - jakiekolwiek pisemne, ustne lub przekazane za pomocą poczty elektronicznej lub faksem oświadczenie, zawiadomienie, zatwierdzenie lub decyzja wydana przez Inżyniera Kontraktu lub Zamawiającego Wykonawcy a dotycząca realizacji Kontraktu; PO RPW - Program Operacyjny Rozwój Polski Wschodniej na lata ; Postępowanie o zamówienie publiczne postępowanie prowadzone przez Zamawiającego w trybie dialogu konkurencyjnego na podstawie ustawy - Prawo zamówień publicznych, to jest postępowanie numer referencyjny OP-IV NSZ, w wyniku którego wybrany został Wykonawca; Pozostałe wady - uszkodzenie części sieci, jej elementu lub nieprawidłowość funkcjonalna nie powodująca bezpośrednio spadku możliwości świadczenia usług realizowanych przez Operatora Infrastruktury; Prace Przygotowawcze część Przedmiotu Zamówienia, obejmująca w szczególności czynności, dokumenty i prawa, którą Wykonawca zobowiązany jest zrealizować w celu przygotowania do wykonania robót budowlanych lub do wykorzystania Infrastruktury Obcej, w szczególności opracowanie Dokumentacji Projektowej, nabycie Praw Dysponowania Nieruchomościami i Praw Dysponowania Lokalami oraz pozyskanie Zezwoleń Administracyjnych, jak również zapewnienie możliwości wykorzystania Infrastruktury Obcej na odcinkach, na których Sieć nie będzie realizowana poprzez Budowę Nowej Infrastruktury; Prawo Dysponowania Nieruchomością prawo korzystania z nieruchomości w oznaczony sposób, polegający co najmniej na umieszczeniu (w tym zakładaniu i przeprowadzaniu) na nieruchomości urządzeń i obiektów potrzebnych do realizacji kompletnego Obiektu oraz ich utrzymywaniu i wykonywaniu czynności związanych z ich eksploatacją (w tym usuwaniem awarii) i konserwacją przez wymagany okres zapewniające dostęp do nieruchomości oraz korzystanie z nieruchomości także innym upoważnionym przez Zamawiającego podmiotom, w tym Operatorowi Infrastruktury oraz Operatorom Sieci Dostępowych; prawo to zostanie ustanowione na rzecz Zamawiającego na podstawie Umowy oraz Umowy Wykonawczej (umowy przeniesienia własności, umowy ustanawiającej służebność przesyłu lub umowy obligacyjnej, o której mowa w art. 33 WspRozwTel) lub decyzji administracyjnej (zezwolenie, o którym mowa w art. 39 ust. 3 oraz 40 ust. 2 pkt 1 i 2 ustawy o drogach publicznych; decyzja o ustaleniu lokalizacji regionalnej sieci szerokopasmowej określająca ograniczenia w korzystaniu z nieruchomości; zezwolenie, o którym mowa w art. 124 ustawy o gospodarce nieruchomościami lub inna podobna decyzja), ewentualnie wyrok sądowy ustanawiający służebność przesyłu; Prawo Dysponowania Lokalem prawo korzystania z Istniejącego Pomieszczenia, spełniające Wymagania Zamawiającego, ustanawiane na rzecz Zamawiającego w celu realizacji Węzła, na podstawie Umowy i Umowy Wykonawczej, na wymagany okres zapewniające dostęp oraz korzystanie z Istniejącego Pomieszczenia także innym upoważnionym przez Zamawiającego podmiotom, w tym Operatorowi Infrastruktury oraz Operatorom Sieci Dostępowych;

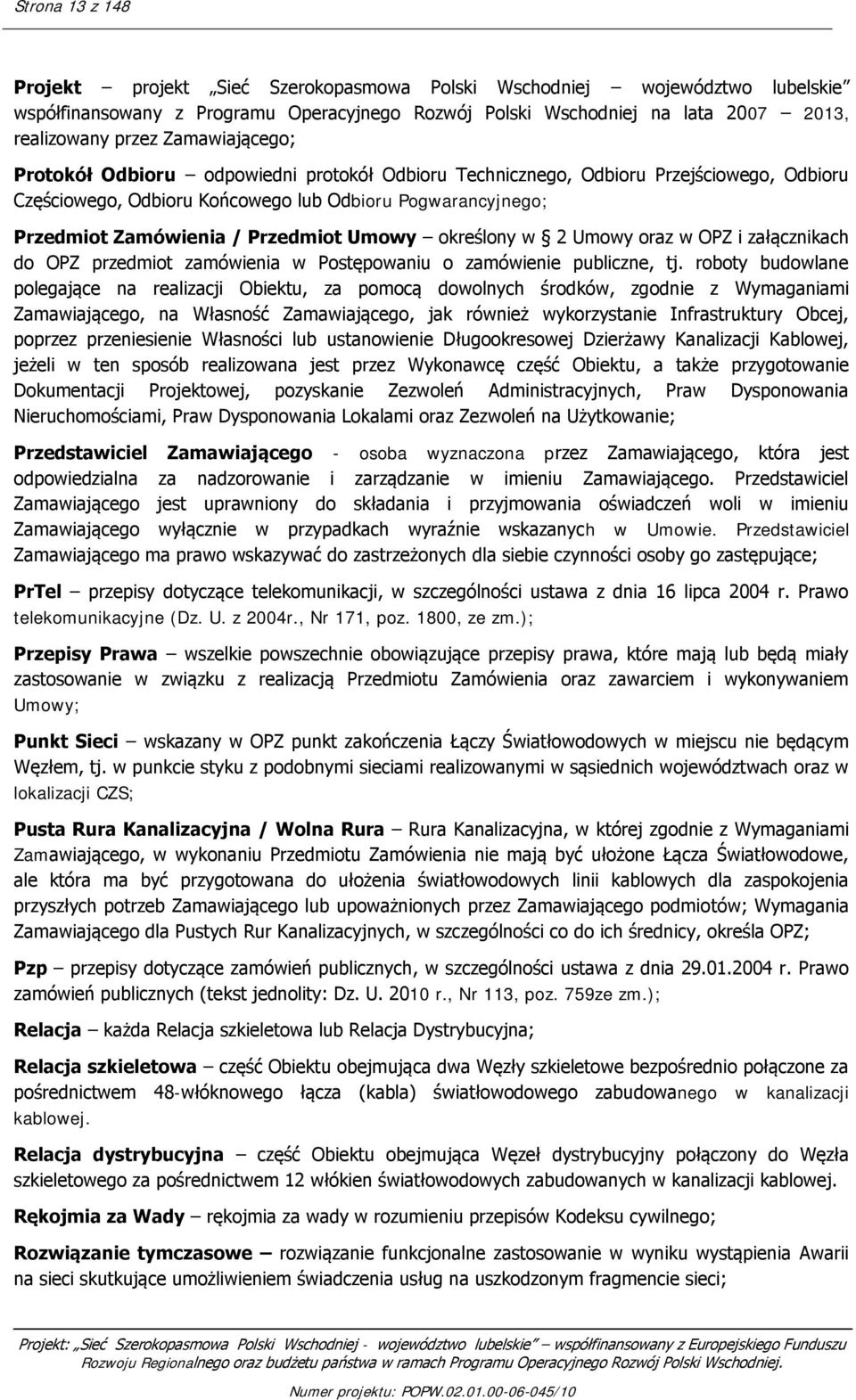

13 Strona 13 z 148 Projekt projekt Sieć Szerokopasmowa Polski Wschodniej województwo lubelskie współfinansowany z Programu Operacyjnego Rozwój Polski Wschodniej na lata , realizowany przez Zamawiającego; Protokół Odbioru odpowiedni protokół Odbioru Technicznego, Odbioru Przejściowego, Odbioru Częściowego, Odbioru Końcowego lub Odbioru Pogwarancyjnego; Przedmiot Zamówienia / Przedmiot Umowy określony w 2 Umowy oraz w OPZ i załącznikach do OPZ przedmiot zamówienia w Postępowaniu o zamówienie publiczne, tj. roboty budowlane polegające na realizacji Obiektu, za pomocą dowolnych środków, zgodnie z Wymaganiami Zamawiającego, na Własność Zamawiającego, jak również wykorzystanie Infrastruktury Obcej, poprzez przeniesienie Własności lub ustanowienie Długookresowej Dzierżawy Kanalizacji Kablowej, jeżeli w ten sposób realizowana jest przez Wykonawcę część Obiektu, a także przygotowanie Dokumentacji Projektowej, pozyskanie Zezwoleń Administracyjnych, Praw Dysponowania Nieruchomościami, Praw Dysponowania Lokalami oraz Zezwoleń na Użytkowanie; Przedstawiciel Zamawiającego - osoba wyznaczona przez Zamawiającego, która jest odpowiedzialna za nadzorowanie i zarządzanie w imieniu Zamawiającego. Przedstawiciel Zamawiającego jest uprawniony do składania i przyjmowania oświadczeń woli w imieniu Zamawiającego wyłącznie w przypadkach wyraźnie wskazanych w Umowie. Przedstawiciel Zamawiającego ma prawo wskazywać do zastrzeżonych dla siebie czynności osoby go zastępujące; PrTel przepisy dotyczące telekomunikacji, w szczególności ustawa z dnia 16 lipca 2004 r. Prawo telekomunikacyjne (Dz. U. z 2004r., Nr 171, poz. 1800, ze zm.); Przepisy Prawa wszelkie powszechnie obowiązujące przepisy prawa, które mają lub będą miały zastosowanie w związku z realizacją Przedmiotu Zamówienia oraz zawarciem i wykonywaniem Umowy; Punkt Sieci wskazany w OPZ punkt zakończenia Łączy Światłowodowych w miejscu nie będącym Węzłem, tj. w punkcie styku z podobnymi sieciami realizowanymi w sąsiednich województwach oraz w lokalizacji CZS; Pusta Rura Kanalizacyjna / Wolna Rura Rura Kanalizacyjna, w której zgodnie z Wymaganiami Zamawiającego, w wykonaniu Przedmiotu Zamówienia nie mają być ułożone Łącza Światłowodowe, ale która ma być przygotowana do ułożenia światłowodowych linii kablowych dla zaspokojenia przyszłych potrzeb Zamawiającego lub upoważnionych przez Zamawiającego podmiotów; Wymagania Zamawiającego dla Pustych Rur Kanalizacyjnych, w szczególności co do ich średnicy, określa OPZ; Pzp przepisy dotyczące zamówień publicznych, w szczególności ustawa z dnia r. Prawo zamówień publicznych (tekst jednolity: Dz. U r., Nr 113, poz. 759ze zm.); Relacja każda Relacja szkieletowa lub Relacja Dystrybucyjna; Relacja szkieletowa część Obiektu obejmująca dwa Węzły szkieletowe bezpośrednio połączone za pośrednictwem 48-włóknowego łącza (kabla) światłowodowego zabudowanego w kanalizacji kablowej. Relacja dystrybucyjna część Obiektu obejmująca Węzeł dystrybucyjny połączony do Węzła szkieletowego za pośrednictwem 12 włókien światłowodowych zabudowanych w kanalizacji kablowej. Rękojmia za Wady rękojmia za wady w rozumieniu przepisów Kodeksu cywilnego; Rozwiązanie tymczasowe rozwiązanie funkcjonalne zastosowanie w wyniku wystąpienia Awarii na sieci skutkujące umożliwieniem świadczenia usług na uszkodzonym fragmencie sieci;

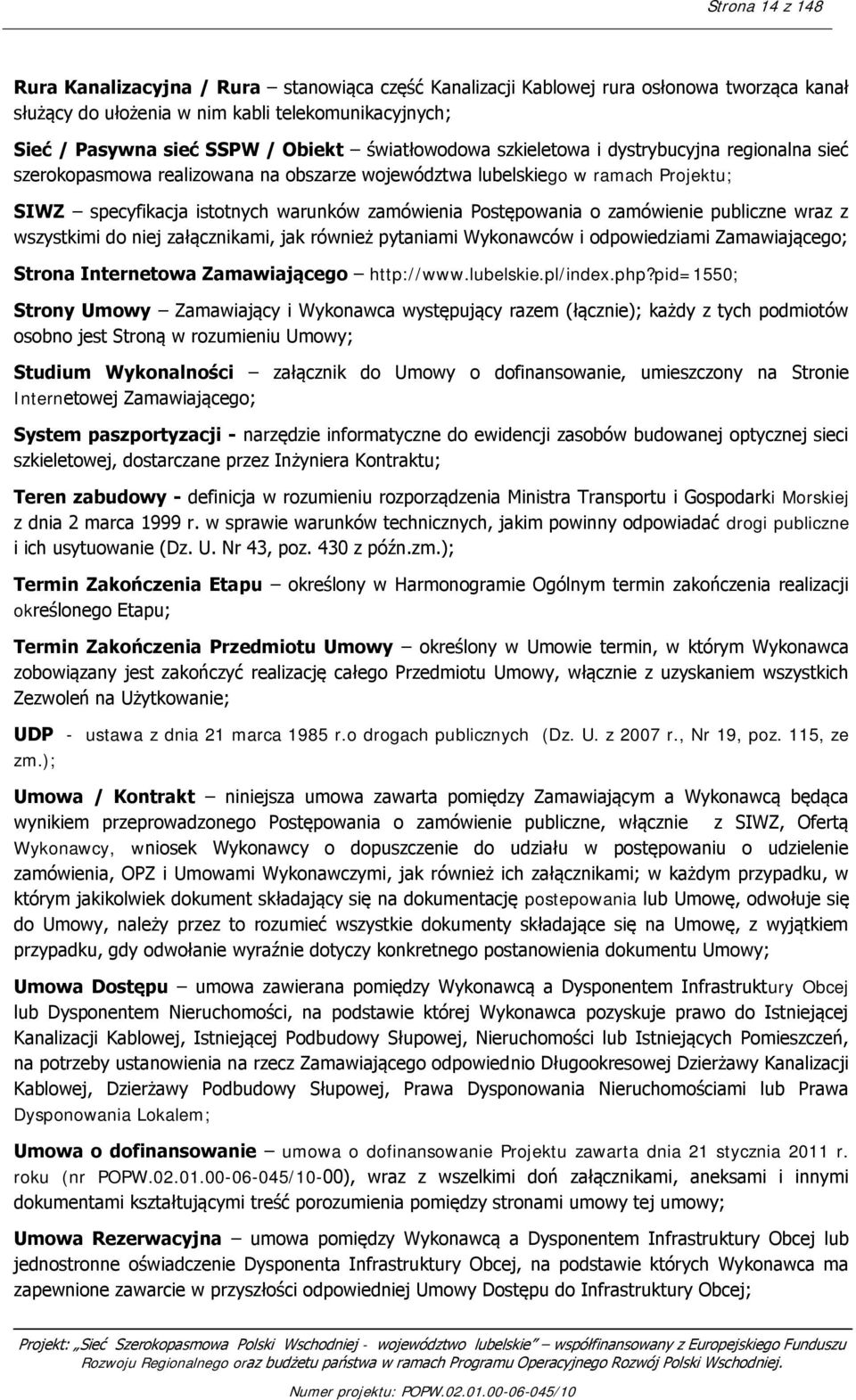

14 Strona 14 z 148 Rura Kanalizacyjna / Rura stanowiąca część Kanalizacji Kablowej rura osłonowa tworząca kanał służący do ułożenia w nim kabli telekomunikacyjnych; Sieć / Pasywna sieć SSPW / Obiekt światłowodowa szkieletowa i dystrybucyjna regionalna sieć szerokopasmowa realizowana na obszarze województwa lubelskiego w ramach Projektu; SIWZ specyfikacja istotnych warunków zamówienia Postępowania o zamówienie publiczne wraz z wszystkimi do niej załącznikami, jak również pytaniami Wykonawców i odpowiedziami Zamawiającego; Strona Internetowa Zamawiającego Strony Umowy Zamawiający i Wykonawca występujący razem (łącznie); każdy z tych podmiotów osobno jest Stroną w rozumieniu Umowy; Studium Wykonalności załącznik do Umowy o dofinansowanie, umieszczony na Stronie Internetowej Zamawiającego; System paszportyzacji - narzędzie informatyczne do ewidencji zasobów budowanej optycznej sieci szkieletowej, dostarczane przez Inżyniera Kontraktu; Teren zabudowy - definicja w rozumieniu rozporządzenia Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43, poz. 430 z późn.zm.); Termin Zakończenia Etapu określony w Harmonogramie Ogólnym termin zakończenia realizacji określonego Etapu; Termin Zakończenia Przedmiotu Umowy określony w Umowie termin, w którym Wykonawca zobowiązany jest zakończyć realizację całego Przedmiotu Umowy, włącznie z uzyskaniem wszystkich Zezwoleń na Użytkowanie; UDP - ustawa z dnia 21 marca 1985 r.o drogach publicznych (Dz. U. z 2007 r., Nr 19, poz. 115, ze zm.); Umowa / Kontrakt niniejsza umowa zawarta pomiędzy Zamawiającym a Wykonawcą będąca wynikiem przeprowadzonego Postępowania o zamówienie publiczne, włącznie z SIWZ, Ofertą Wykonawcy, wniosek Wykonawcy o dopuszczenie do udziału w postępowaniu o udzielenie zamówienia, OPZ i Umowami Wykonawczymi, jak również ich załącznikami; w każdym przypadku, w którym jakikolwiek dokument składający się na dokumentację postepowania lub Umowę, odwołuje się do Umowy, należy przez to rozumieć wszystkie dokumenty składające się na Umowę, z wyjątkiem przypadku, gdy odwołanie wyraźnie dotyczy konkretnego postanowienia dokumentu Umowy; Umowa Dostępu umowa zawierana pomiędzy Wykonawcą a Dysponentem Infrastruktury Obcej lub Dysponentem Nieruchomości, na podstawie której Wykonawca pozyskuje prawo do Istniejącej Kanalizacji Kablowej, Istniejącej Podbudowy Słupowej, Nieruchomości lub Istniejących Pomieszczeń, na potrzeby ustanowienia na rzecz Zamawiającego odpowiednio Długookresowej Dzierżawy Kanalizacji Kablowej, Dzierżawy Podbudowy Słupowej, Prawa Dysponowania Nieruchomościami lub Prawa Dysponowania Lokalem; Umowa o dofinansowanie umowa o dofinansowanie Projektu zawarta dnia 21 stycznia 2011 r. roku (nr POPW /10-00), wraz z wszelkimi doń załącznikami, aneksami i innymi dokumentami kształtującymi treść porozumienia pomiędzy stronami umowy tej umowy; Umowa Rezerwacyjna umowa pomiędzy Wykonawcą a Dysponentem Infrastruktury Obcej lub jednostronne oświadczenie Dysponenta Infrastruktury Obcej, na podstawie których Wykonawca ma zapewnione zawarcie w przyszłości odpowiedniej Umowy Dostępu do Infrastruktury Obcej;

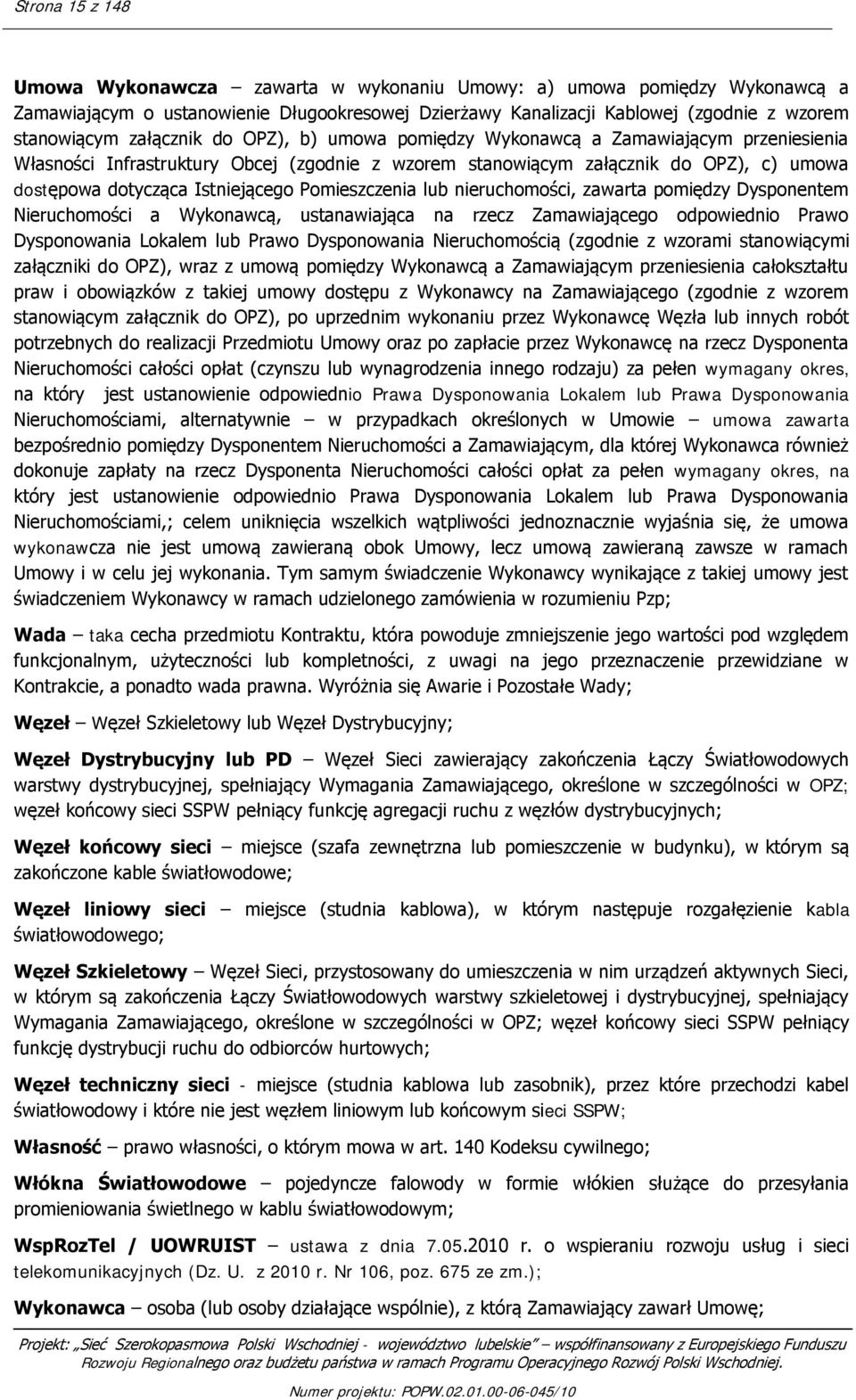

15 Strona 15 z 148 Umowa Wykonawcza zawarta w wykonaniu Umowy: a) umowa pomiędzy Wykonawcą a Zamawiającym o ustanowienie Długookresowej Dzierżawy Kanalizacji Kablowej (zgodnie z wzorem stanowiącym załącznik do OPZ), b) umowa pomiędzy Wykonawcą a Zamawiającym przeniesienia Własności Infrastruktury Obcej (zgodnie z wzorem stanowiącym załącznik do OPZ), c) umowa dostępowa dotycząca Istniejącego Pomieszczenia lub nieruchomości, zawarta pomiędzy Dysponentem Nieruchomości a Wykonawcą, ustanawiająca na rzecz Zamawiającego odpowiednio Prawo Dysponowania Lokalem lub Prawo Dysponowania Nieruchomością (zgodnie z wzorami stanowiącymi załączniki do OPZ), wraz z umową pomiędzy Wykonawcą a Zamawiającym przeniesienia całokształtu praw i obowiązków z takiej umowy dostępu z Wykonawcy na Zamawiającego (zgodnie z wzorem stanowiącym załącznik do OPZ), po uprzednim wykonaniu przez Wykonawcę Węzła lub innych robót potrzebnych do realizacji Przedmiotu Umowy oraz po zapłacie przez Wykonawcę na rzecz Dysponenta Nieruchomości całości opłat (czynszu lub wynagrodzenia innego rodzaju) za pełen wymagany okres, na który jest ustanowienie odpowiednio Prawa Dysponowania Lokalem lub Prawa Dysponowania Nieruchomościami, alternatywnie w przypadkach określonych w Umowie umowa zawarta bezpośrednio pomiędzy Dysponentem Nieruchomości a Zamawiającym, dla której Wykonawca również dokonuje zapłaty na rzecz Dysponenta Nieruchomości całości opłat za pełen wymagany okres, na który jest ustanowienie odpowiednio Prawa Dysponowania Lokalem lub Prawa Dysponowania Nieruchomościami,; celem uniknięcia wszelkich wątpliwości jednoznacznie wyjaśnia się, że umowa wykonawcza nie jest umową zawieraną obok Umowy, lecz umową zawieraną zawsze w ramach Umowy i w celu jej wykonania. Tym samym świadczenie Wykonawcy wynikające z takiej umowy jest świadczeniem Wykonawcy w ramach udzielonego zamówienia w rozumieniu Pzp; Wada taka cecha przedmiotu Kontraktu, która powoduje zmniejszenie jego wartości pod względem funkcjonalnym, użyteczności lub kompletności, z uwagi na jego przeznaczenie przewidziane w Kontrakcie, a ponadto wada prawna. Wyróżnia się Awarie i Pozostałe Wady; Węzeł Węzeł Szkieletowy lub Węzeł Dystrybucyjny; Węzeł Dystrybucyjny lub PD Węzeł Sieci zawierający zakończenia Łączy Światłowodowych warstwy dystrybucyjnej, spełniający Wymagania Zamawiającego, określone w szczególności w OPZ; węzeł końcowy sieci SSPW pełniący funkcję agregacji ruchu z węzłów dystrybucyjnych; Węzeł końcowy sieci miejsce (szafa zewnętrzna lub pomieszczenie w budynku), w którym są zakończone kable światłowodowe; Węzeł liniowy sieci miejsce (studnia kablowa), w którym następuje rozgałęzienie kabla światłowodowego; Węzeł Szkieletowy Węzeł Sieci, przystosowany do umieszczenia w nim urządzeń aktywnych Sieci, w którym są zakończenia Łączy Światłowodowych warstwy szkieletowej i dystrybucyjnej, spełniający Wymagania Zamawiającego, określone w szczególności w OPZ; węzeł końcowy sieci SSPW pełniący funkcję dystrybucji ruchu do odbiorców hurtowych; Węzeł techniczny sieci - miejsce (studnia kablowa lub zasobnik), przez które przechodzi kabel światłowodowy i które nie jest węzłem liniowym lub końcowym sieci SSPW; Własność prawo własności, o którym mowa w art. 140 Kodeksu cywilnego; Włókna Światłowodowe pojedyncze falowody w formie włókien służące do przesyłania promieniowania świetlnego w kablu światłowodowym; WspRozTel / UOWRUIST ustawa z dnia r. o wspieraniu rozwoju usług i sieci telekomunikacyjnych (Dz. U. z 2010 r. Nr 106, poz. 675 ze zm.); Wykonawca osoba (lub osoby działające wspólnie), z którą Zamawiający zawarł Umowę;

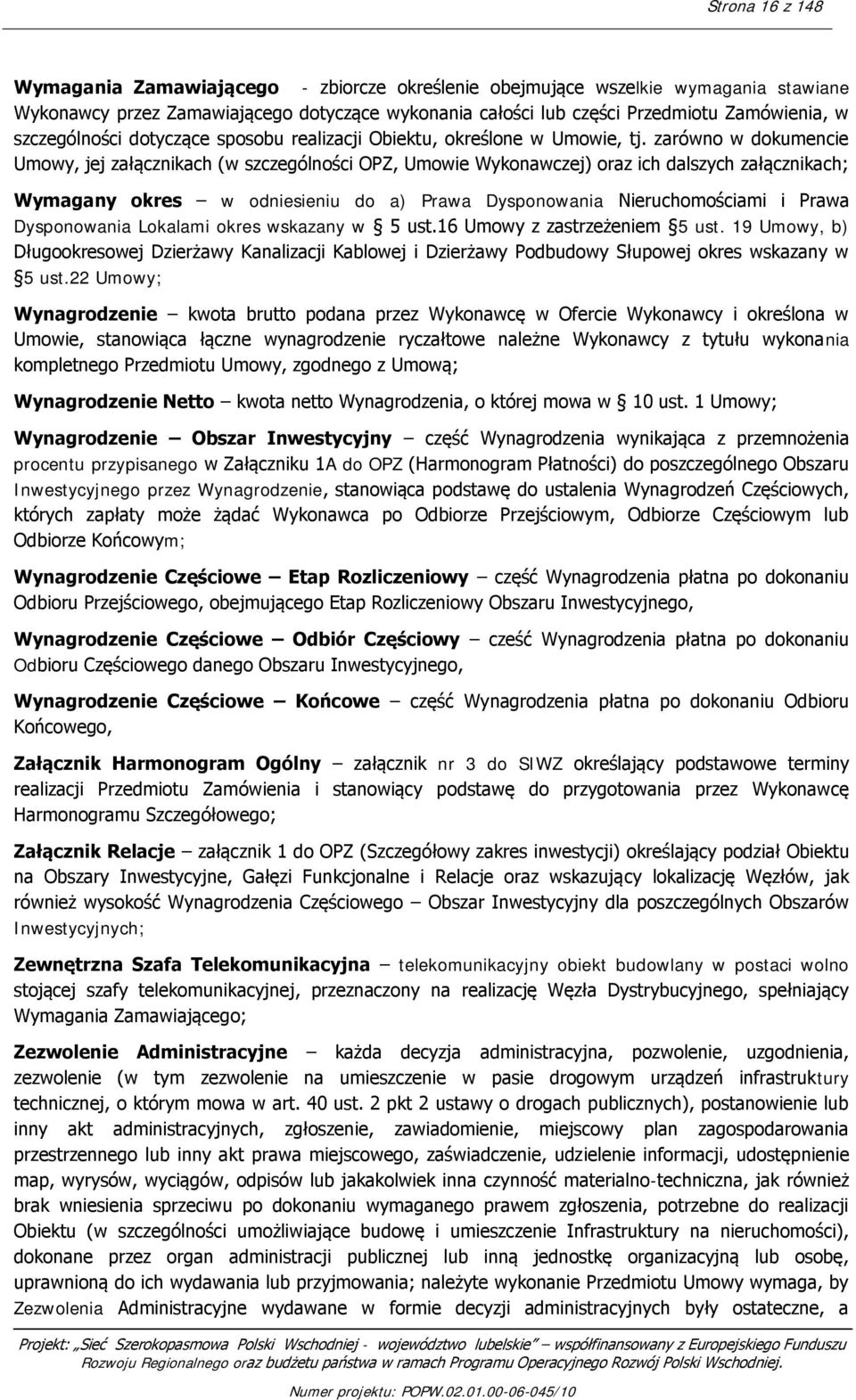

16 Strona 16 z 148 Wymagania Zamawiającego - zbiorcze określenie obejmujące wszelkie wymagania stawiane Wykonawcy przez Zamawiającego dotyczące wykonania całości lub części Przedmiotu Zamówienia, w szczególności dotyczące sposobu realizacji Obiektu, określone w Umowie, tj. zarówno w dokumencie Umowy, jej załącznikach (w szczególności OPZ, Umowie Wykonawczej) oraz ich dalszych załącznikach; Wymagany okres w odniesieniu do a) Prawa Dysponowania Nieruchomościami i Prawa Dysponowania Lokalami okres wskazany w 5 ust.16 Umowy z zastrzeżeniem 5 ust. 19 Umowy, b) Długookresowej Dzierżawy Kanalizacji Kablowej i Dzierżawy Podbudowy Słupowej okres wskazany w 5 ust.22 Umowy; Wynagrodzenie kwota brutto podana przez Wykonawcę w Ofercie Wykonawcy i określona w Umowie, stanowiąca łączne wynagrodzenie ryczałtowe należne Wykonawcy z tytułu wykonania kompletnego Przedmiotu Umowy, zgodnego z Umową; Wynagrodzenie Netto kwota netto Wynagrodzenia, o której mowa w 10 ust. 1 Umowy; Wynagrodzenie Obszar Inwestycyjny część Wynagrodzenia wynikająca z przemnożenia procentu przypisanego w Załączniku 1A do OPZ (Harmonogram Płatności) do poszczególnego Obszaru Inwestycyjnego przez Wynagrodzenie, stanowiąca podstawę do ustalenia Wynagrodzeń Częściowych, których zapłaty może żądać Wykonawca po Odbiorze Przejściowym, Odbiorze Częściowym lub Odbiorze Końcowym; Wynagrodzenie Częściowe Etap Rozliczeniowy część Wynagrodzenia płatna po dokonaniu Odbioru Przejściowego, obejmującego Etap Rozliczeniowy Obszaru Inwestycyjnego, Wynagrodzenie Częściowe Odbiór Częściowy cześć Wynagrodzenia płatna po dokonaniu Odbioru Częściowego danego Obszaru Inwestycyjnego, Wynagrodzenie Częściowe Końcowe część Wynagrodzenia płatna po dokonaniu Odbioru Końcowego, Załącznik Harmonogram Ogólny załącznik nr 3 do SIWZ określający podstawowe terminy realizacji Przedmiotu Zamówienia i stanowiący podstawę do przygotowania przez Wykonawcę Harmonogramu Szczegółowego; Załącznik Relacje załącznik 1 do OPZ (Szczegółowy zakres inwestycji) określający podział Obiektu na Obszary Inwestycyjne, Gałęzi Funkcjonalne i Relacje oraz wskazujący lokalizację Węzłów, jak również wysokość Wynagrodzenia Częściowego Obszar Inwestycyjny dla poszczególnych Obszarów Inwestycyjnych; Zewnętrzna Szafa Telekomunikacyjna telekomunikacyjny obiekt budowlany w postaci wolno stojącej szafy telekomunikacyjnej, przeznaczony na realizację Węzła Dystrybucyjnego, spełniający Wymagania Zamawiającego; Zezwolenie Administracyjne każda decyzja administracyjna, pozwolenie, uzgodnienia, zezwolenie (w tym zezwolenie na umieszczenie w pasie drogowym urządzeń infrastruktury technicznej, o którym mowa w art. 40 ust. 2 pkt 2 ustawy o drogach publicznych), postanowienie lub inny akt administracyjnych, zgłoszenie, zawiadomienie, miejscowy plan zagospodarowania przestrzennego lub inny akt prawa miejscowego, zaświadczenie, udzielenie informacji, udostępnienie map, wyrysów, wyciągów, odpisów lub jakakolwiek inna czynność materialno-techniczna, jak również brak wniesienia sprzeciwu po dokonaniu wymaganego prawem zgłoszenia, potrzebne do realizacji Obiektu (w szczególności umożliwiające budowę i umieszczenie Infrastruktury na nieruchomości), dokonane przez organ administracji publicznej lub inną jednostkę organizacyjną lub osobę, uprawnioną do ich wydawania lub przyjmowania; należyte wykonanie Przedmiotu Umowy wymaga, by Zezwolenia Administracyjne wydawane w formie decyzji administracyjnych były ostateczne, a

17 Strona 17 z 148 zgłoszenia lub zawiadomienia były dokonane bez wniesienia sprzeciwu organu, jeżeli przepisy prawa przewidują możliwość wniesienia sprzeciwu; uchylenie, stwierdzenie nieważności lub inne wyeliminowanie Zezwolenia Administracyjnego z obrotu prawnego lub wstrzymanie robót lub użytkowania, w nadzwyczajnym trybie administracyjnym, w wyniku postępowania administracyjnego, sądowego lub sądowoadministracyjnego lub postępowania przed organem nadzoru budowlanego lub innym organem administracji publicznej, uważane jest za wadę prawną Przedmiotu Umowy; Zezwolenie na Użytkowanie - każda decyzja administracyjna, w szczególności pozwolenie na użytkowanie w rozumieniu przepisów Pb, zawiadomienie, jak również brak wniesienia sprzeciwu po dokonaniu wymaganego prawem zawiadomienia, potrzebne do użytkowania Obiektu; należyte wykonanie Przedmiotu Umowy wymaga, by Zezwolenia na Użytkowanie wydawane w formie decyzji administracyjnych były ostateczne, a zgłoszenia lub zawiadomienia były dokonane bez wniesienia sprzeciwu organu, jeżeli przepisy prawa przewidują możliwość wniesienia sprzeciwu; uchylenie, stwierdzenie nieważności lub inne wyeliminowanie Zezwolenia na Użytkowanie z obrotu prawnego lub wstrzymanie robót lub użytkowania, w nadzwyczajnym trybie administracyjnym, w wyniku postępowania administracyjnego, sądowego lub sądowo-administracyjnego lub postępowania przed organem nadzoru budowlanego lub innym organem administracji publicznej, uważane jest za wadę prawną Przedmiotu Umowy

18 Strona 18 z Opis ogólny przedmiotu zamówienia Przedmiotem Zamówienia jest realizacja Obiektu (Pasywnej Sieci SSPW), który jest obiektem budowlanym w rozumieniu ustawy z dnia 7 lipca 1994 r. - Prawo budowlane, za pomocą dowolnych środków, zgodnie z Wymaganiami Zamawiającego. Sieć SSPW realizowana jest w ramach Programu Operacyjnego Rozwój Polski Wschodniej na lata jako wykonanie projektu pod nazwą Sieć Szerokopasmowa Polski Wschodniej województwo lubelskie ( Projekt ). Zamówienie obejmuje zrealizowanie i przekazanie Zamawiającemu Obiektu, jako kompletnego obiektu budowlanego, składającego się z infrastruktury warstwy szkieletowej i warstwy dystrybucyjnej wraz z infrastrukturą towarzyszącą oraz lokalizacją CZS. Warstwę szkieletową stanowić będą Węzły Szkieletowe i Punkty Sieci oraz łączące je światłowodowe linie kablowe (Łącza Światłowodowe) wraz z Kanalizacją Kablową, natomiast warstwę dystrybucyjną stanowić będą Węzły Dystrybucyjne oraz światłowodowe linie kablowe (Łącza Światłowodowe) wraz z Kanalizacją Kablową, łączące Węzły Dystrybucyjne z Węzłami Szkieletowymi. Dowolne środki, za pomocą których Wykonawca może realizować Obiekt, polegają w szczególności na tym, że Wykonawca kierując się racjonalnością ekonomiczną dobiera optymalne rozwiązanie dla zrealizowania Obiektu, decydując o rodzaju, zakresie, sposobie i obszarze, na którym wykorzysta Infrastrukturę Obcą, a w jakim zakresie zaprojektuje i wykona Obiekt jako Budowę Nowej Infrastruktury, w każdym jednak przypadku zgodnie z Wymaganiami Zamawiającego. Dowolne środki obejmują więc zaprojektowanie i wykonanie robót budowlanych, w wyniku których powstanie całość Obiektu (całość Obiektu jako Budowa Nowej Infrastruktury) albo w wyniku których powstanie część Obiektu, a pozostała część Obiektu zostanie zrealizowana, poprzez przeniesienie na Zamawiającego Własności lub ustanowienie na rzecz Zamawiającego Długookresowej Dzierżawy Kanalizacji Kablowej (część Obiektu jako Budowa Nowej Infrastruktury i część jako Przeniesienie Praw Infrastruktury Obcej). W konsekwencji Przedmiot Zamówienia może być zrealizowany nie tylko poprzez zaprojektowanie i wykonanie robót budowlanych, co jest podstawowym sposobem realizacji Obiektu, ale także poprzez przeniesienie Własności Infrastruktury Obcej Telekomunikacyjnej lub ustanowienie prawa dostępu i korzystania z Infrastruktury Obcej (Długookresowa Dzierżawa Kanalizacji Kablowej), przy czym cena zakupu oraz wszelkie opłaty z tytułu dzierżawy na wymagany okres są objęte Wynagrodzeniem i Zamawiający nie będzie ponosił z tego tytułu żadnych dodatkowych płatności na rzecz Wykonawcy lub Innych Podmiotów. W ramach dowolnych środków realizacji Obiektu Wykonawca decyduje także o dokładnym miejscu lokalizacji Węzła Szkieletowego lub Węzła Dystrybucyjnego w obszarze wyznaczonym przez Zamawiającego oraz o dokładnym przebiegu światłowodowych linii kablowych (Łączy Światłowodowych) wraz z Kanalizacją Kablową, pomiędzy i przez miejsca wskazane przez Zamawiającego. Ponadto, w ramach dowolnych środków realizacji Obiektu, zgodnie z Wymaganiami Zamawiającego, Wykonawca decyduje o procedurze inwestycyjnej, w której realizowany będzie Obiekt, oraz o rodzaju i warunkach pozyskiwanych przez Wykonawcę na rzecz Zamawiającego tytułów prawnych do korzystania z nieruchomości na cele budowy i eksploatacji Obiektu. Przedmiot Zamówienia obejmuje pozyskanie wszelkich decyzji i innych aktów administracyjnych potrzebnych do realizacji i użytkowania kompletnego Obiektu (Zezwolenia Administracyjne oraz Zezwolenia na Użytkowanie), jak również pozyskanie na rzecz Zamawiającego tytułów prawnych do korzystania z nieruchomości na cele budowy i eksploatacji Obiektu (Prawa Dysponowania Nieruchomościami oraz

19 Strona 19 z 148 Prawa Dysponowania Lokalami), przy czym prawa te w całości za pełen wymagany okres zostaną zapłacone przez Wykonawcę w ramach Wynagrodzenia, z wyjątkiem enumeratywnie wskazanych przypadków w pkt ust. 14 OPZ.. Wykonawca realizując Przedmiot Zamówienia nie może czerpać nieuzasadnionych korzyści poprzez wykorzystywanie realizowania tych prac, by układać, montować, modernizować, remontować, przebudowywać, rozbudowywać lub budować infrastrukturę telekomunikacyjną na własne potrzeby lub zlecenie innego niż Zamawiający podmiotu. Projekt zakłada zaprojektowanie i wybudowanie na terenie województwa, pasywnej sieci szerokopasmowej, węzłów szkieletowych i dystrybucyjnych, wraz z infrastrukturą towarzyszącą, zapewniającej mieszkańcom, podmiotom publicznym oraz gospodarczym możliwość korzystania z usług teleinformatycznych oraz z multimedialnych zasobów informacji i usług świadczonych elektronicznie, w szczególności budowę infrastruktury teleinformatycznej. Budowana infrastruktura obejmuje elementy pasywne, które są niezbędne do instalacji i działania szerokopasmowej sieci telekomunikacyjnej (takie jak np. kanalizacja kablowa, kable światłowodowe, studnie, węzły telekomunikacyjne oraz Centrum Zarządzania Siecią CZS ), ewentualna adaptacja oraz wyposażenie w odpowiednie instalacje pomieszczeń, które będą pełniły funkcję węzłów telekomunikacyjnych i CZS. Węzły i CZS powinny być wyposażone między innymi w następujące instalacje: a) przyłącza energetyczne, b) systemy alarmu pożaru, c) system sygnalizacji włamania i napadu d) systemy kontroli dostępu, e) system kontroli i monitoringu środowiska węzła/pomieszczenia serwerowni, Zadanie opisywane w niniejszym dokumencie w szczególności obejmuje zaprojektowanie i wykonanie pasywnej infrastruktury sieci szerokopasmowej składającej się ze 298 węzłów dystrybucyjnych, 14 węzłów szkieletowych oraz około 2908 km trasy 4-otworowej kanalizacji kablowych wraz z kablami światłowodowymi i inną infrastrukturą telekomunikacyjną. Informacje szczegółowe o Projekcie zawarte zostały w Studium Wykonalności, które umieszczone jest na stronie Urzędu Marszałkowskiego Województwa Lubelskiego w Lublinie W załączniku 1 przedstawiony został zakres szczegółowy inwestycji. Przy realizacji Projektu dopuszcza się możliwość wykorzystania istniejącej infrastruktury telekomunikacyjnej na zasadzie własności lub dzierżawy (IRU), jeżeli będzie to racjonalne ekonomicznie oraz jeśli będzie spełniało wymagania określone przez Zamawiającego. Projekt będzie realizowany w modelu podstawowym w rozumieniu decyzji KE w sprawie pomocy publicznej. Część pasywna sieci szerokopasmowej łącznie z infrastrukturą towarzyszącą realizowana będzie w formule realizacji obiektu budowlanego za pomocą dowolnych środków, zgodnie z wymaganiami określonymi przez Zamawiającego. Sieć SSPW będzie własnością Zamawiającego, przy czym w ramach obowiązku zapewnienia możliwości wykorzystania istniejącej infrastruktury należącej do osób trzecich, Zamawiającemu mogą przysługiwać do takiej infrastruktury prawa własności lub dzierżawy, zgodnie z decyzją KE w sprawie pomocy publicznej. Uwzględniając powyższe, sieć SSPW może składać się w części z infrastruktury nowej, a w części z infrastruktury istniejącej, do której zgodnie z Wymaganiami Zamawiającego - prawa własności lub dzierżawy zostaną przeniesione lub ustanowione przez Wykonawcę na rzecz

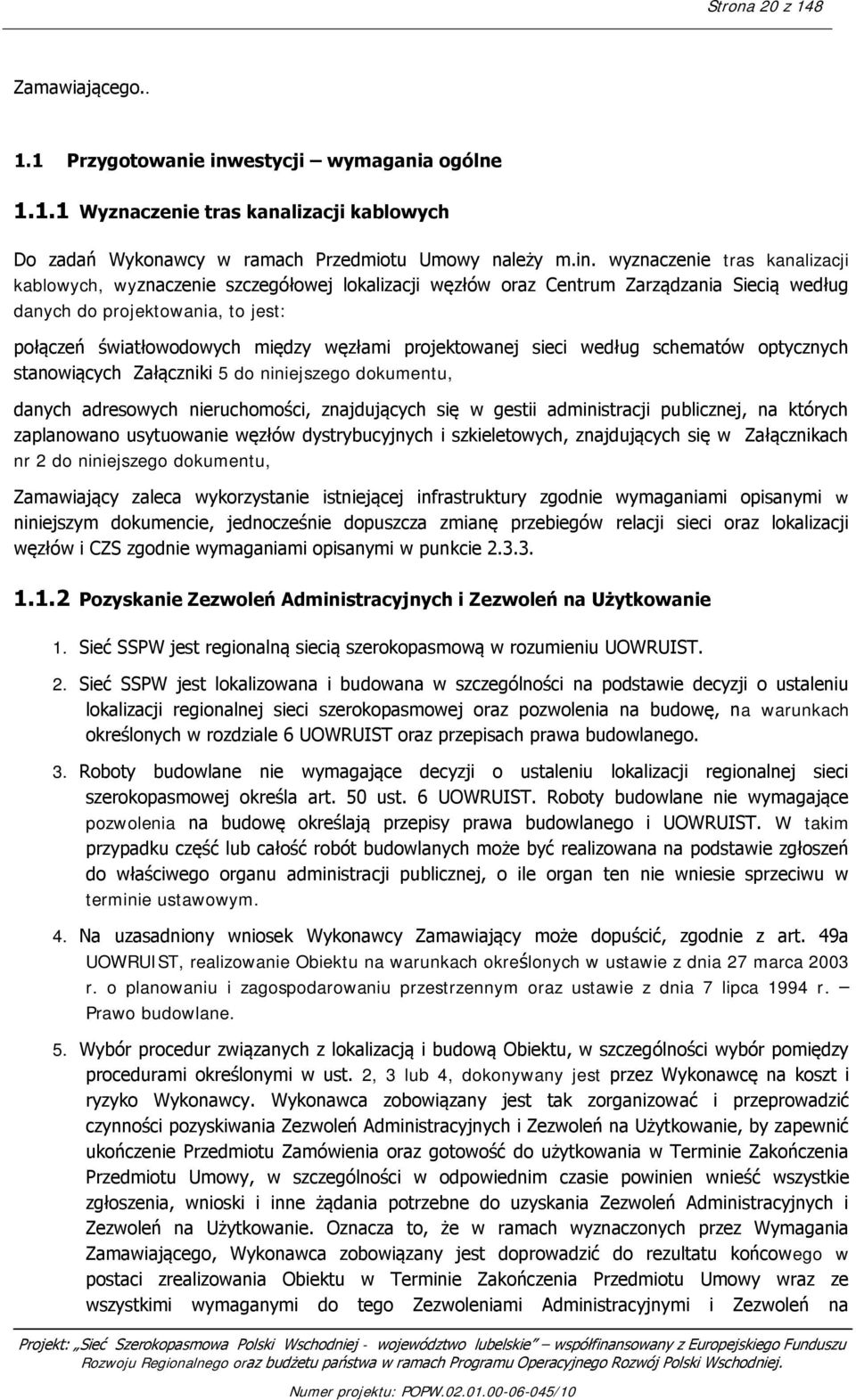

20 Strona 20 z 148 Zamawiającego Przygotowanie inwestycji wymagania ogólne Wyznaczenie tras kanalizacji kablowych Do zadań Wykonawcy w ramach Przedmiotu Umowy należy m.in. wyznaczenie tras kanalizacji kablowych, wyznaczenie szczegółowej lokalizacji węzłów oraz Centrum Zarządzania Siecią według danych do projektowania, to jest: połączeń światłowodowych między węzłami projektowanej sieci według schematów optycznych stanowiących Załączniki 5 do niniejszego dokumentu, danych adresowych nieruchomości, znajdujących się w gestii administracji publicznej, na których zaplanowano usytuowanie węzłów dystrybucyjnych i szkieletowych, znajdujących się w Załącznikach nr 2 do niniejszego dokumentu, Zamawiający zaleca wykorzystanie istniejącej infrastruktury zgodnie wymaganiami opisanymi w niniejszym dokumencie, jednocześnie dopuszcza zmianę przebiegów relacji sieci oraz lokalizacji węzłów i CZS zgodnie wymaganiami opisanymi w punkcie Pozyskanie Zezwoleń Administracyjnych i Zezwoleń na Użytkowanie 1. Sieć SSPW jest regionalną siecią szerokopasmową w rozumieniu UOWRUIST. 2. Sieć SSPW jest lokalizowana i budowana w szczególności na podstawie decyzji o ustaleniu lokalizacji regionalnej sieci szerokopasmowej oraz pozwolenia na budowę, na warunkach określonych w rozdziale 6 UOWRUIST oraz przepisach prawa budowlanego. 3. Roboty budowlane nie wymagające decyzji o ustaleniu lokalizacji regionalnej sieci szerokopasmowej określa art. 50 ust. 6 UOWRUIST. Roboty budowlane nie wymagające pozwolenia na budowę określają przepisy prawa budowlanego i UOWRUIST. W takim przypadku część lub całość robót budowlanych może być realizowana na podstawie zgłoszeń do właściwego organu administracji publicznej, o ile organ ten nie wniesie sprzeciwu w terminie ustawowym. 4. Na uzasadniony wniosek Wykonawcy Zamawiający może dopuścić, zgodnie z art. 49a UOWRUIST, realizowanie Obiektu na warunkach określonych w ustawie z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym oraz ustawie z dnia 7 lipca 1994 r. Prawo budowlane. 5. Wybór procedur związanych z lokalizacją i budową Obiektu, w szczególności wybór pomiędzy procedurami określonymi w ust. 2, 3 lub 4, dokonywany jest przez Wykonawcę na koszt i ryzyko Wykonawcy. Wykonawca zobowiązany jest tak zorganizować i przeprowadzić czynności pozyskiwania Zezwoleń Administracyjnych i Zezwoleń na Użytkowanie, by zapewnić ukończenie Przedmiotu Zamówienia oraz gotowość do użytkowania w Terminie Zakończenia Przedmiotu Umowy, w szczególności w odpowiednim czasie powinien wnieść wszystkie zgłoszenia, wnioski i inne żądania potrzebne do uzyskania Zezwoleń Administracyjnych i Zezwoleń na Użytkowanie. Oznacza to, że w ramach wyznaczonych przez Wymagania Zamawiającego, Wykonawca zobowiązany jest doprowadzić do rezultatu końcowego w postaci zrealizowania Obiektu w Terminie Zakończenia Przedmiotu Umowy wraz ze wszystkimi wymaganymi do tego Zezwoleniami Administracyjnymi i Zezwoleń na
