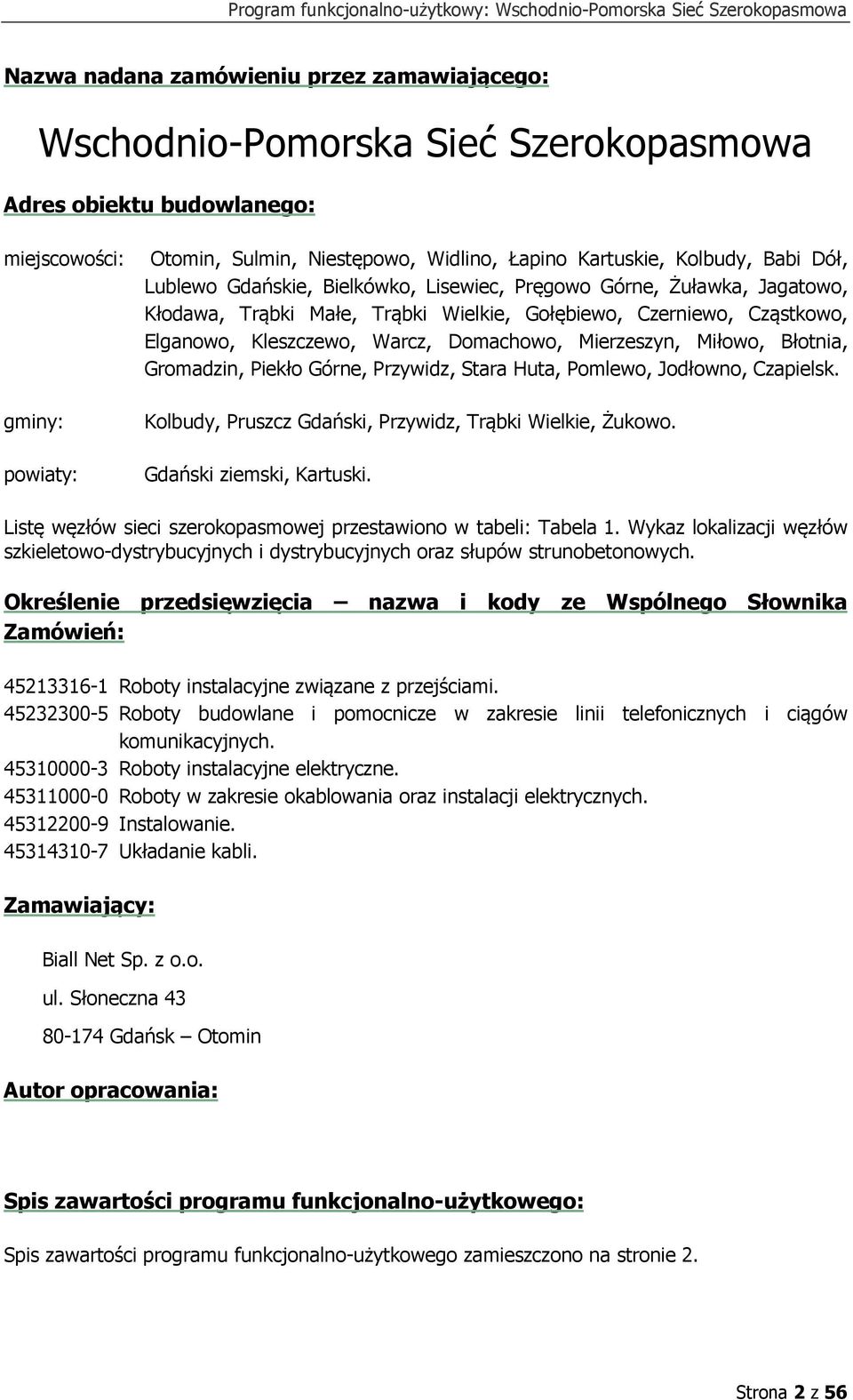

2 Nazwa nadana zamówieniu przez zamawiającego: Wschodnio-Pomorska Sieć Szerokopasmowa Adres obiektu budowlanego: miejscowości: gminy: powiaty: Otomin, Sulmin, Niestępowo, Widlino, Łapino Kartuskie, Kolbudy, Babi Dół, Lublewo Gdańskie, Bielkówko, Lisewiec, Pręgowo Górne, Żuławka, Jagatowo, Kłodawa, Trąbki Małe, Trąbki Wielkie, Gołębiewo, Czerniewo, Cząstkowo, Elganowo, Kleszczewo, Warcz, Domachowo, Mierzeszyn, Miłowo, Błotnia, Gromadzin, Piekło Górne, Przywidz, Stara Huta, Pomlewo, Jodłowno, Czapielsk. Kolbudy, Pruszcz Gdański, Przywidz, Trąbki Wielkie, Żukowo. Gdański ziemski, Kartuski. Listę węzłów sieci szerokopasmowej przestawiono w tabeli: Tabela 1. Wykaz lokalizacji węzłów szkieletowo-dystrybucyjnych i dystrybucyjnych oraz słupów strunobetonowych. Określenie przedsięwzięcia nazwa i kody ze Wspólnego Słownika Zamówień: Roboty instalacyjne związane z przejściami Roboty budowlane i pomocnicze w zakresie linii telefonicznych i ciągów komunikacyjnych Roboty instalacyjne elektryczne Roboty w zakresie okablowania oraz instalacji elektrycznych Instalowanie Układanie kabli. Zamawiający: Biall Net Sp. z o.o. ul. Słoneczna Gdańsk Otomin Autor opracowania: Spis zawartości programu funkcjonalno-użytkowego: Spis zawartości programu funkcjonalno-użytkowego zamieszczono na stronie 2. Strona 2 z 56

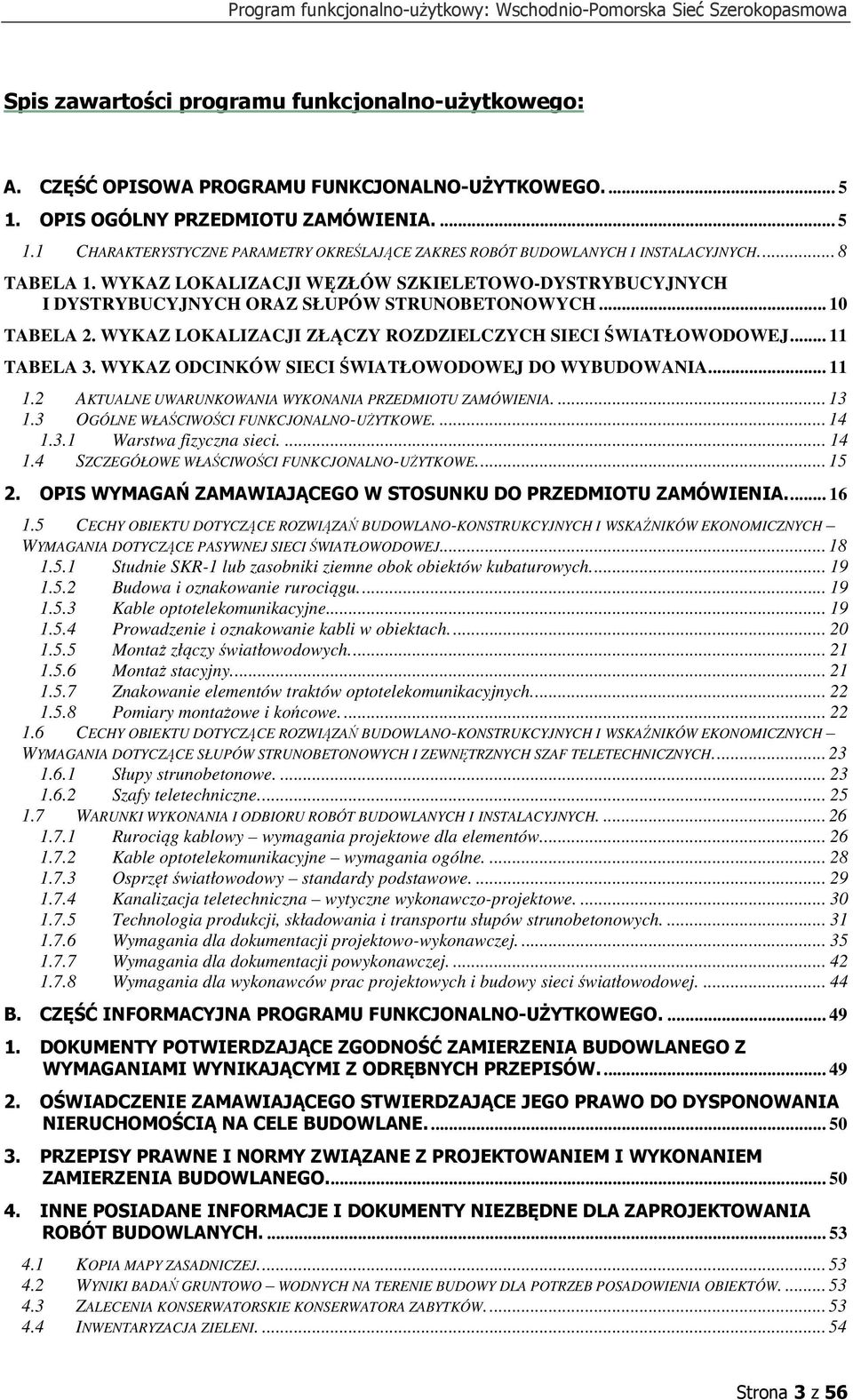

3 Spis zawartości programu funkcjonalno-użytkowego: A. CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA CHARAKTERYSTYCZNE PARAMETRY OKREŚLAJĄCE ZAKRES ROBÓT BUDOWLANYCH I INSTALACYJNYCH TABELA 1. WYKAZ LOKALIZACJI WĘZŁÓW SZKIELETOWO-DYSTRYBUCYJNYCH I DYSTRYBUCYJNYCH ORAZ SŁUPÓW STRUNOBETONOWYCH TABELA 2. WYKAZ LOKALIZACJI ZŁĄCZY ROZDZIELCZYCH SIECI ŚWIATŁOWODOWEJ TABELA 3. WYKAZ ODCINKÓW SIECI ŚWIATŁOWODOWEJ DO WYBUDOWANIA AKTUALNE UWARUNKOWANIA WYKONANIA PRZEDMIOTU ZAMÓWIENIA OGÓLNE WŁAŚCIWOŚCI FUNKCJONALNO-UŻYTKOWE Warstwa fizyczna sieci SZCZEGÓŁOWE WŁAŚCIWOŚCI FUNKCJONALNO-UŻYTKOWE OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA CECHY OBIEKTU DOTYCZĄCE ROZWIĄZAŃ BUDOWLANO-KONSTRUKCYJNYCH I WSKAŹNIKÓW EKONOMICZNYCH WYMAGANIA DOTYCZĄCE PASYWNEJ SIECI ŚWIATŁOWODOWEJ Studnie SKR-1 lub zasobniki ziemne obok obiektów kubaturowych Budowa i oznakowanie rurociągu Kable optotelekomunikacyjne Prowadzenie i oznakowanie kabli w obiektach Montaż złączy światłowodowych Montaż stacyjny Znakowanie elementów traktów optotelekomunikacyjnych Pomiary montażowe i końcowe CECHY OBIEKTU DOTYCZĄCE ROZWIĄZAŃ BUDOWLANO-KONSTRUKCYJNYCH I WSKAŹNIKÓW EKONOMICZNYCH WYMAGANIA DOTYCZĄCE SŁUPÓW STRUNOBETONOWYCH I ZEWNĘTRZNYCH SZAF TELETECHNICZNYCH Słupy strunobetonowe Szafy teletechniczne WARUNKI WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH I INSTALACYJNYCH Rurociąg kablowy wymagania projektowe dla elementów Kable optotelekomunikacyjne wymagania ogólne Osprzęt światłowodowy standardy podstawowe Kanalizacja teletechniczna wytyczne wykonawczo-projektowe Technologia produkcji, składowania i transportu słupów strunobetonowych Wymagania dla dokumentacji projektowo-wykonawczej Wymagania dla dokumentacji powykonawczej Wymagania dla wykonawców prac projektowych i budowy sieci światłowodowej B. CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO DOKUMENTY POTWIERDZAJĄCE ZGODNOŚĆ ZAMIERZENIA BUDOWLANEGO Z WYMAGANIAMI WYNIKAJĄCYMI Z ODRĘBNYCH PRZEPISÓW OŚWIADCZENIE ZAMAWIAJĄCEGO STWIERDZAJĄCE JEGO PRAWO DO DYSPONOWANIA NIERUCHOMOŚCIĄ NA CELE BUDOWLANE PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTOWANIEM I WYKONANIEM ZAMIERZENIA BUDOWLANEGO INNE POSIADANE INFORMACJE I DOKUMENTY NIEZBĘDNE DLA ZAPROJEKTOWANIA ROBÓT BUDOWLANYCH KOPIA MAPY ZASADNICZEJ WYNIKI BADAŃ GRUNTOWO WODNYCH NA TERENIE BUDOWY DLA POTRZEB POSADOWIENIA OBIEKTÓW ZALECENIA KONSERWATORSKIE KONSERWATORA ZABYTKÓW INWENTARYZACJA ZIELENI Strona 3 z 56

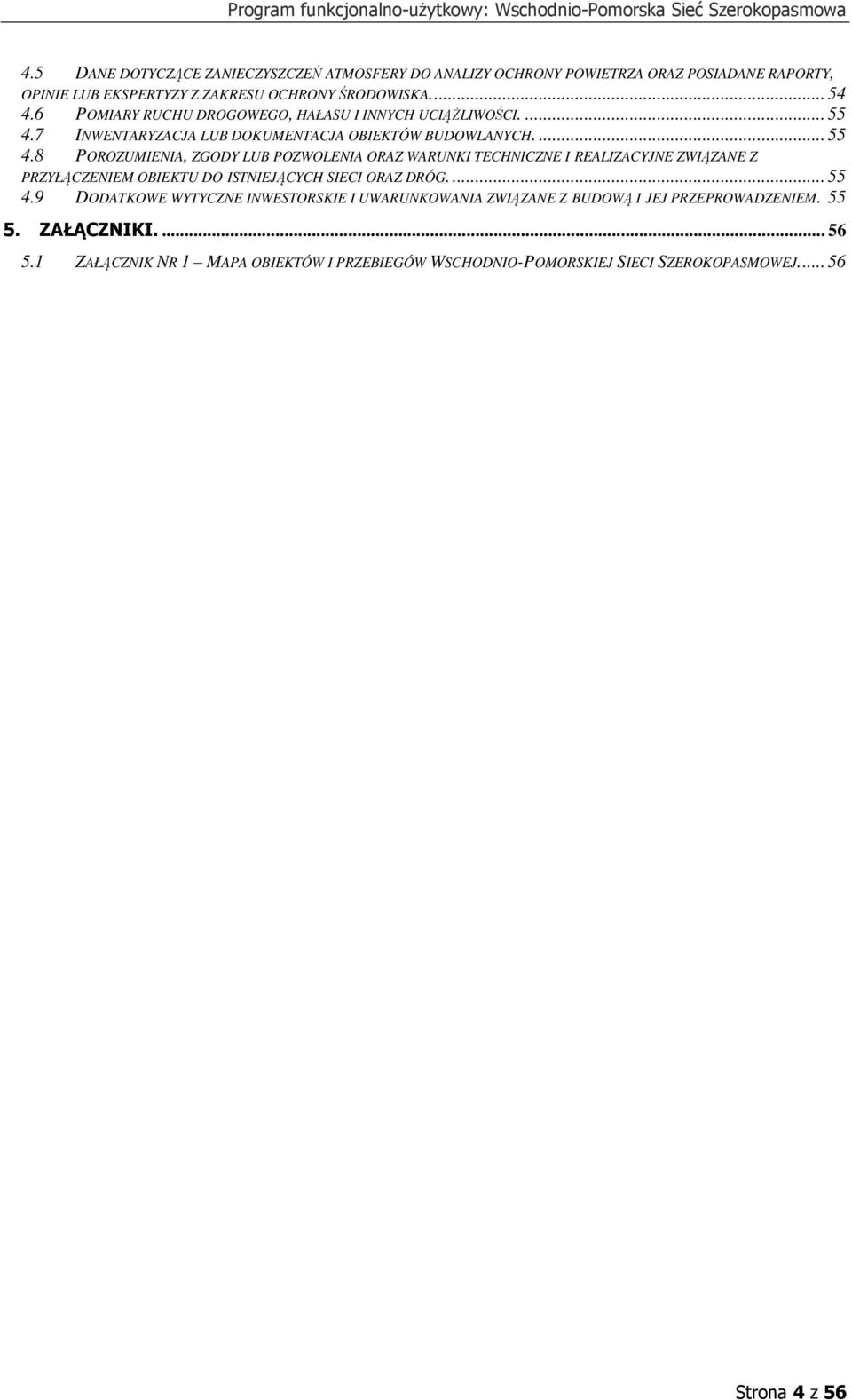

4 4.5 DANE DOTYCZĄCE ZANIECZYSZCZEŃ ATMOSFERY DO ANALIZY OCHRONY POWIETRZA ORAZ POSIADANE RAPORTY, OPINIE LUB EKSPERTYZY Z ZAKRESU OCHRONY ŚRODOWISKA POMIARY RUCHU DROGOWEGO, HAŁASU I INNYCH UCIĄŻLIWOŚCI INWENTARYZACJA LUB DOKUMENTACJA OBIEKTÓW BUDOWLANYCH POROZUMIENIA, ZGODY LUB POZWOLENIA ORAZ WARUNKI TECHNICZNE I REALIZACYJNE ZWIĄZANE Z PRZYŁĄCZENIEM OBIEKTU DO ISTNIEJĄCYCH SIECI ORAZ DRÓG DODATKOWE WYTYCZNE INWESTORSKIE I UWARUNKOWANIA ZWIĄZANE Z BUDOWĄ I JEJ PRZEPROWADZENIEM ZAŁĄCZNIKI ZAŁĄCZNIK NR 1 MAPA OBIEKTÓW I PRZEBIEGÓW WSCHODNIO-POMORSKIEJ SIECI SZEROKOPASMOWEJ Strona 4 z 56

5 A. CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO- UŻYTKOWEGO. 1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA. Celem projektu Wschodnio-Pomorska Sieć Szerokopasmowa jest zapewnienie do końca 2014 roku możliwości dostępu do Internetu na terenie gmin: Kolbudy, Żukowo, Pruszcz Gdański, Trąbki Wielkie i Przywidz. Planowane przedsięwzięcie polegało będzie na stworzeniu infrastruktury światłowodowej uzupełniającej istniejące zasoby w celu umożliwienia szerszego dostępu do szerokopasmowych usług internetowych na terenach zagrożonych wykluczeniem cyfrowym. Projekt Wschodnio-Pomorska Sieć Szerokopasmowa zakłada budowę nowych odcinków sieci światłowodowej o łącznej długość 95,4 km (w tym: 9 km głównego kabla szkieletowego 192-włóknowego, 58,5 km ringu szkieletowego 96-włóknowego oraz 27,9 km kabli światłowodowych 24-włóknowych w warstwie dystrybucyjnej). Ponadto projekt zakłada wybudowanie 30 słupów strunobetonowych o wysokości maksymalnej 32 m wraz z infrastrukturą towarzyszącą (szafy teletechniczne w wyposażeniem). Łączna liczba nowych węzłów sieci szerokopasmowej wyniesie 30, w tym 21 węzłów szkieletowodystrybucyjnych (węzły szkieletowe zaprojektowane na przebiegu szkieletu mają charakter również węzłów dystrybucyjnych) oraz 9 węzłów dystrybucyjnych. Wschodnio-Pomorska Sieć Szerokopasmowa zostanie przyłączona do Węzła Głównego znajdującego się w obiekcie firmy Biall Net Sp. z o.o. w miejscowości Otomin. Lista węzłów szkieletowo-dystrybucyjnych i dystrybucyjnych zamieszczona została w tabeli Strona 5 z 56

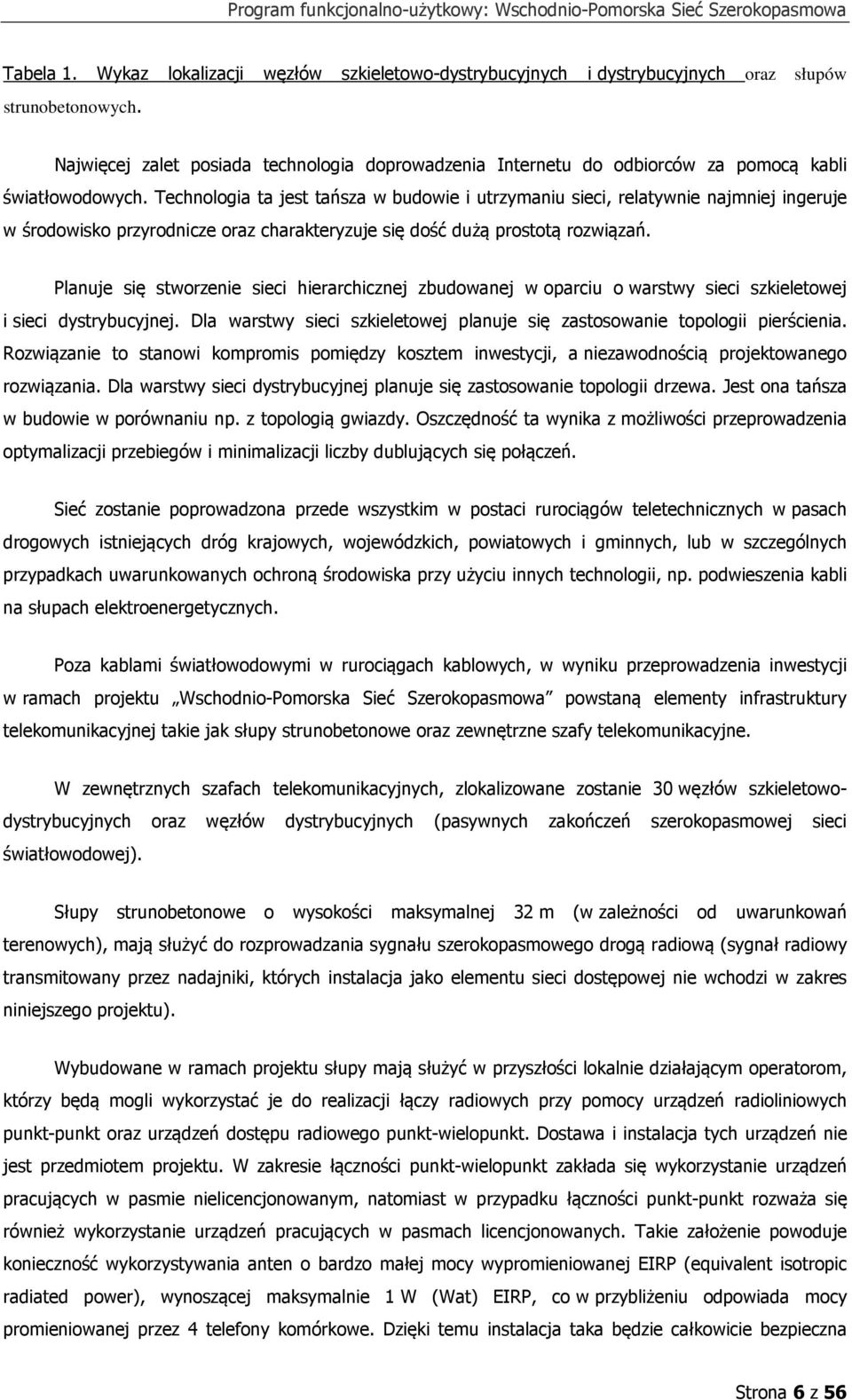

6 Tabela 1. Wykaz lokalizacji węzłów szkieletowo-dystrybucyjnych i dystrybucyjnych oraz strunobetonowych. słupów Najwięcej zalet posiada technologia doprowadzenia Internetu do odbiorców za pomocą kabli światłowodowych. Technologia ta jest tańsza w budowie i utrzymaniu sieci, relatywnie najmniej ingeruje w środowisko przyrodnicze oraz charakteryzuje się dość dużą prostotą rozwiązań. Planuje się stworzenie sieci hierarchicznej zbudowanej w oparciu o warstwy sieci szkieletowej i sieci dystrybucyjnej. Dla warstwy sieci szkieletowej planuje się zastosowanie topologii pierścienia. Rozwiązanie to stanowi kompromis pomiędzy kosztem inwestycji, a niezawodnością projektowanego rozwiązania. Dla warstwy sieci dystrybucyjnej planuje się zastosowanie topologii drzewa. Jest ona tańsza w budowie w porównaniu np. z topologią gwiazdy. Oszczędność ta wynika z możliwości przeprowadzenia optymalizacji przebiegów i minimalizacji liczby dublujących się połączeń. Sieć zostanie poprowadzona przede wszystkim w postaci rurociągów teletechnicznych w pasach drogowych istniejących dróg krajowych, wojewódzkich, powiatowych i gminnych, lub w szczególnych przypadkach uwarunkowanych ochroną środowiska przy użyciu innych technologii, np. podwieszenia kabli na słupach elektroenergetycznych. Poza kablami światłowodowymi w rurociągach kablowych, w wyniku przeprowadzenia inwestycji w ramach projektu Wschodnio-Pomorska Sieć Szerokopasmowa powstaną elementy infrastruktury telekomunikacyjnej takie jak słupy strunobetonowe oraz zewnętrzne szafy telekomunikacyjne. W zewnętrznych szafach telekomunikacyjnych, zlokalizowane zostanie 30 węzłów szkieletowodystrybucyjnych oraz węzłów dystrybucyjnych (pasywnych zakończeń szerokopasmowej sieci światłowodowej). Słupy strunobetonowe o wysokości maksymalnej 32 m (w zależności od uwarunkowań terenowych), mają służyć do rozprowadzania sygnału szerokopasmowego drogą radiową (sygnał radiowy transmitowany przez nadajniki, których instalacja jako elementu sieci dostępowej nie wchodzi w zakres niniejszego projektu). Wybudowane w ramach projektu słupy mają służyć w przyszłości lokalnie działającym operatorom, którzy będą mogli wykorzystać je do realizacji łączy radiowych przy pomocy urządzeń radioliniowych punkt-punkt oraz urządzeń dostępu radiowego punkt-wielopunkt. Dostawa i instalacja tych urządzeń nie jest przedmiotem projektu. W zakresie łączności punkt-wielopunkt zakłada się wykorzystanie urządzeń pracujących w pasmie nielicencjonowanym, natomiast w przypadku łączności punkt-punkt rozważa się również wykorzystanie urządzeń pracujących w pasmach licencjonowanych. Takie założenie powoduje konieczność wykorzystywania anten o bardzo małej mocy wypromieniowanej EIRP (equivalent isotropic radiated power), wynoszącej maksymalnie 1 W (Wat) EIRP, co w przybliżeniu odpowiada mocy promieniowanej przez 4 telefony komórkowe. Dzięki temu instalacja taka będzie całkowicie bezpieczna Strona 6 z 56

7 zarówno dla ludzi, jak i dla środowiska. Bezpieczeństwo tego typu urządzeń (urządzeń radiowych pracujących w paśmie nielicencjonowanym) pośrednio poświadczył ustawodawca w Prawie Ochrony Środowiska (Dz. U. z 2001 r. Nr 62 poz. 627 z późn. zm.) i rozporządzeniu Rady Ministrów z dnia 9 listopada 2010 r. w sprawie określenia przedsięwzięć mogących znacząco oddziaływać na środowisko (Dz. U. Nr 213 Poz. 1397). Rozporządzenie to określa, iż uzyskanie decyzji środowiskowej, a tym samym decyzji o braku szkodliwego wpływu na środowisko, może być potencjalnie wymagane w przypadku instalacji radiokomunikacyjnej o emitowanej mocy przekraczającej 15 W (15 W EIRP), przy dodatkowym spełnieniu warunku, że miejsca dostępne dla ludności znajdują się w odległości nie mniejszej niż 5 m od środka elektrycznego, w osi głównej wiązki promieniowania tej anteny, W przyszłości nie planuje się instalacji radiokomunikacyjnych. których moc przekraczać będzie 15 Watów (15 W EIRP). To samo Rozporządzenie stanowi, iż urządzenia radioliniowe punkt-punkt (radiolinie), nie wymagają uzyskania decyzji środowiskowej. Zatem z uwagi na brak szkodliwego wpływu na środowisko wskazanych technologii, decyzje środowiskowe dla przyszłych instalacji radiokomunikacyjnych nie będą wymagane. Dla znaczącego skrócenia czasu realizacji całego przedsięwzięcia najkorzystniej jest całą inwestycję zrealizować wg zasady zaprojektuj i wybuduj łącznie z budową światłowodowej sieci pasywnej szkieletowej i dystrybucyjnej, budową słupów strunobetonowych z infrastrukturą oraz zewnętrznych szaf teletechnicznych z wyposażeniem. Przyjęcie takiego rozwiązanie spowoduje, że w procedurze przetargowej udział wezmą firmy, legitymujące się odpowiednim doświadczeniem, mocami przerobowymi, dysponujące odpowiednim potencjałem umożliwiającym realizację przedsięwzięcia o takiej skali. Taki sposób realizacji inwestycji jest także korzystny z punktu widzenia Inwestora. Inwestor ma do czynienia z partnerem posiadającym wszelkie kompetencje, który odpowiada kompleksowo za całość zadania. Strona 7 z 56

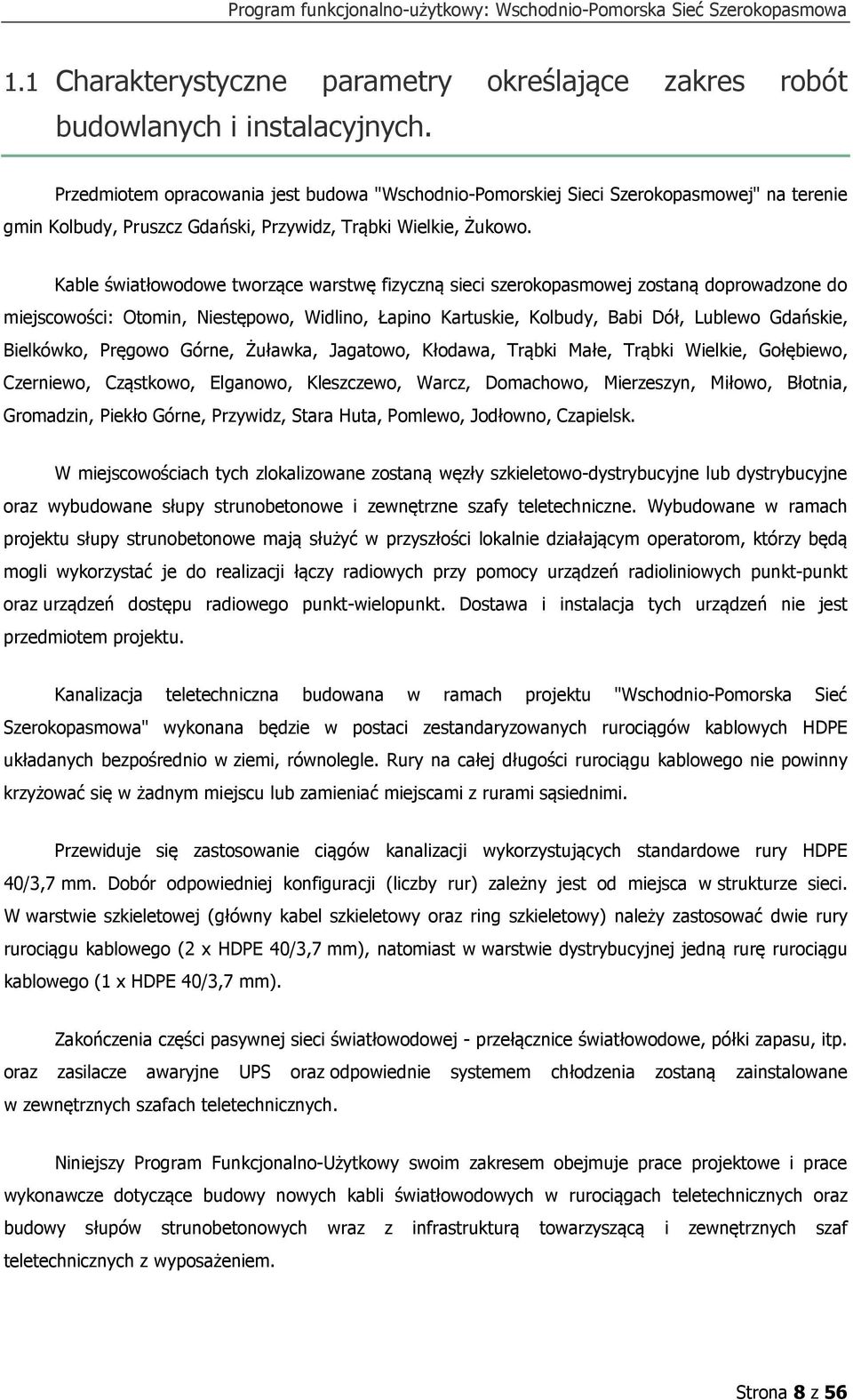

8 1.1 Charakterystyczne parametry określające zakres robót budowlanych i instalacyjnych. Przedmiotem opracowania jest budowa "Wschodnio-Pomorskiej Sieci Szerokopasmowej" na terenie gmin Kolbudy, Pruszcz Gdański, Przywidz, Trąbki Wielkie, Żukowo. Kable światłowodowe tworzące warstwę fizyczną sieci szerokopasmowej zostaną doprowadzone do miejscowości: Otomin, Niestępowo, Widlino, Łapino Kartuskie, Kolbudy, Babi Dół, Lublewo Gdańskie, Bielkówko, Pręgowo Górne, Żuławka, Jagatowo, Kłodawa, Trąbki Małe, Trąbki Wielkie, Gołębiewo, Czerniewo, Cząstkowo, Elganowo, Kleszczewo, Warcz, Domachowo, Mierzeszyn, Miłowo, Błotnia, Gromadzin, Piekło Górne, Przywidz, Stara Huta, Pomlewo, Jodłowno, Czapielsk. W miejscowościach tych zlokalizowane zostaną węzły szkieletowo-dystrybucyjne lub dystrybucyjne oraz wybudowane słupy strunobetonowe i zewnętrzne szafy teletechniczne. Wybudowane w ramach projektu słupy strunobetonowe mają służyć w przyszłości lokalnie działającym operatorom, którzy będą mogli wykorzystać je do realizacji łączy radiowych przy pomocy urządzeń radioliniowych punkt-punkt oraz urządzeń dostępu radiowego punkt-wielopunkt. Dostawa i instalacja tych urządzeń nie jest przedmiotem projektu. Kanalizacja teletechniczna budowana w ramach projektu "Wschodnio-Pomorska Sieć Szerokopasmowa" wykonana będzie w postaci zestandaryzowanych rurociągów kablowych HDPE układanych bezpośrednio w ziemi, równolegle. Rury na całej długości rurociągu kablowego nie powinny krzyżować się w żadnym miejscu lub zamieniać miejscami z rurami sąsiednimi. Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących standardowe rury HDPE 40/3,7 mm. Dobór odpowiedniej konfiguracji (liczby rur) zależny jest od miejsca w strukturze sieci. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować dwie rury rurociągu kablowego (2 x HDPE 40/3,7 mm), natomiast w warstwie dystrybucyjnej jedną rurę rurociągu kablowego (1 x HDPE 40/3,7 mm). Zakończenia części pasywnej sieci światłowodowej - przełącznice światłowodowe, półki zapasu, itp. oraz zasilacze awaryjne UPS oraz odpowiednie systemem chłodzenia zostaną zainstalowane w zewnętrznych szafach teletechnicznych. Niniejszy Program Funkcjonalno-Użytkowy swoim zakresem obejmuje prace projektowe i prace wykonawcze dotyczące budowy nowych kabli światłowodowych w rurociągach teletechnicznych oraz budowy słupów strunobetonowych wraz z infrastrukturą towarzyszącą i zewnętrznych szaf teletechnicznych z wyposażeniem. Strona 8 z 56

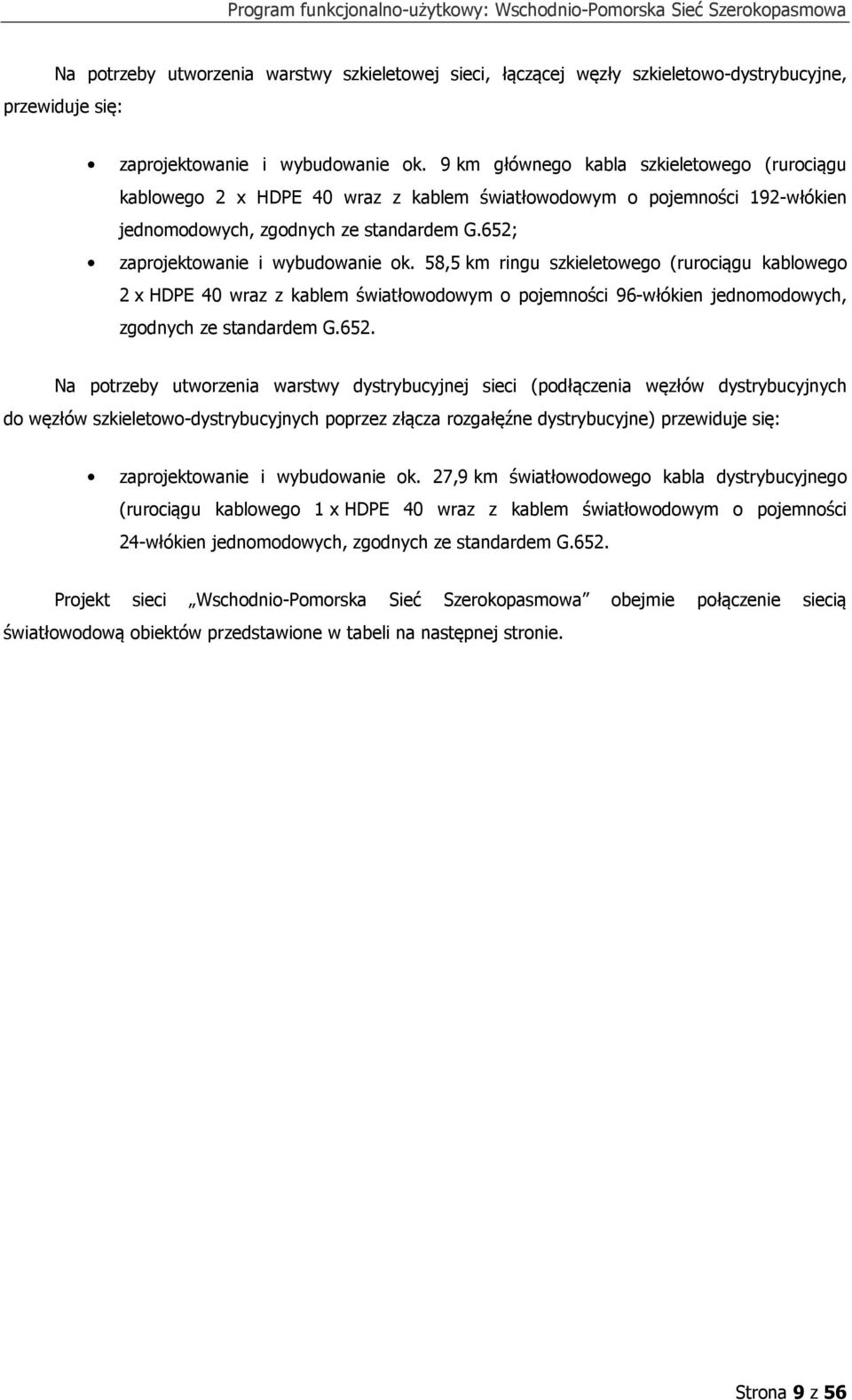

9 Na potrzeby utworzenia warstwy szkieletowej sieci, łączącej węzły szkieletowo-dystrybucyjne, przewiduje się: zaprojektowanie i wybudowanie ok. 9 km głównego kabla szkieletowego (rurociągu kablowego 2 x HDPE 40 wraz z kablem światłowodowym o pojemności 192-włókien jednomodowych, zgodnych ze standardem ; zaprojektowanie i wybudowanie ok. 58,5 km ringu szkieletowego (rurociągu kablowego 2 x HDPE 40 wraz z kablem światłowodowym o pojemności 96-włókien jednomodowych, zgodnych ze standardem. Na potrzeby utworzenia warstwy dystrybucyjnej sieci (podłączenia węzłów dystrybucyjnych do węzłów szkieletowo-dystrybucyjnych poprzez złącza rozgałęźne dystrybucyjne) przewiduje się: zaprojektowanie i wybudowanie ok. 27,9 km światłowodowego kabla dystrybucyjnego (rurociągu kablowego 1 x HDPE 40 wraz z kablem światłowodowym o pojemności 24-włókien jednomodowych, zgodnych ze standardem. Projekt sieci Wschodnio-Pomorska Sieć Szerokopasmowa obejmie połączenie siecią światłowodową obiektów przedstawione w tabeli na następnej stronie. Strona 9 z 56

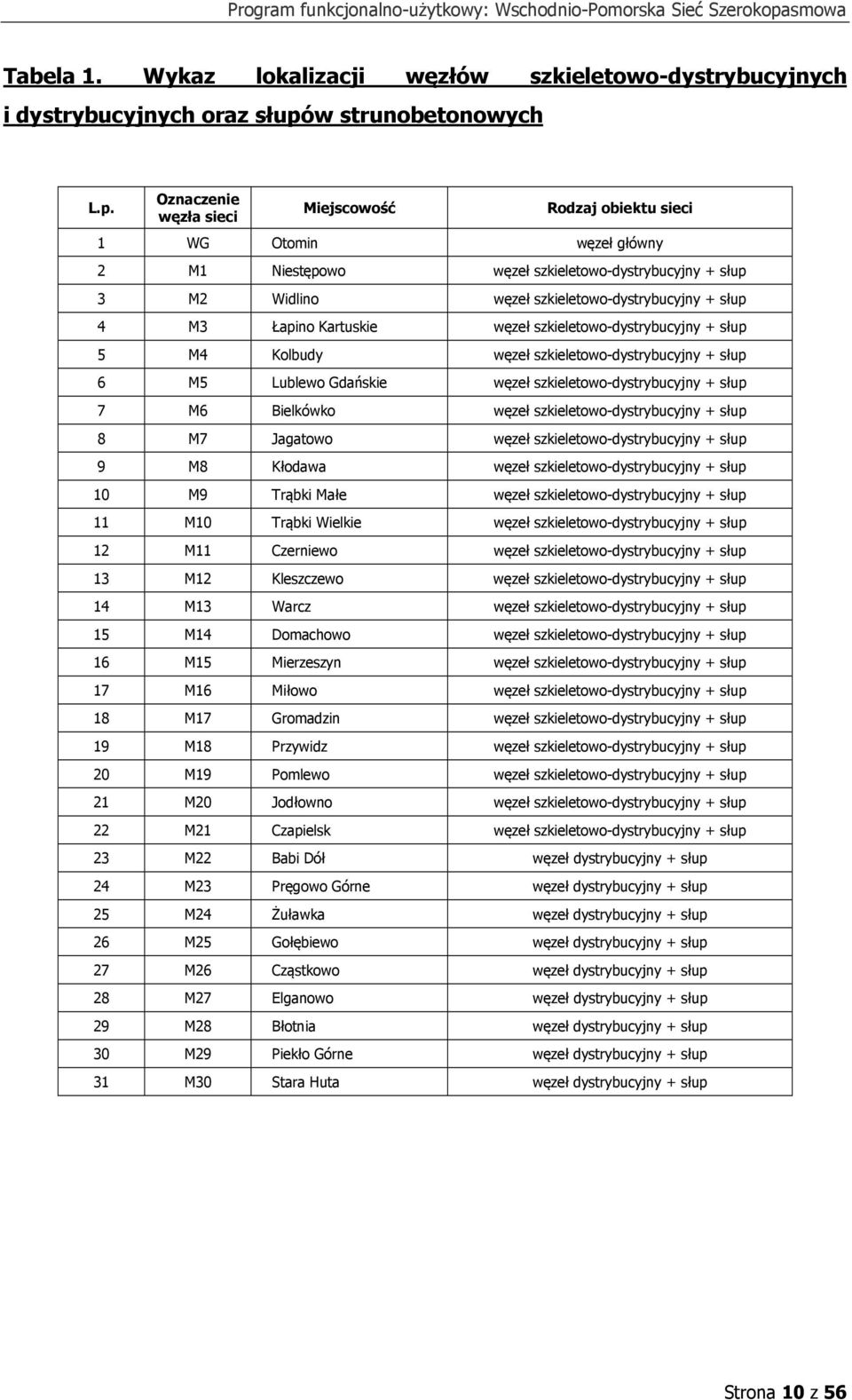

10 Tabela 1. Wykaz lokalizacji węzłów szkieletowo-dystrybucyjnych i dystrybucyjnych oraz słupów strunobetonowych L.p. Oznaczenie węzła sieci Miejscowość Rodzaj obiektu sieci 1 WG Otomin węzeł główny 2 M1 Niestępowo węzeł szkieletowo-dystrybucyjny + słup 3 M2 Widlino węzeł szkieletowo-dystrybucyjny + słup 4 M3 Łapino Kartuskie węzeł szkieletowo-dystrybucyjny + słup 5 M4 Kolbudy węzeł szkieletowo-dystrybucyjny + słup 6 M5 Lublewo Gdańskie węzeł szkieletowo-dystrybucyjny + słup 7 M6 Bielkówko węzeł szkieletowo-dystrybucyjny + słup 8 M7 Jagatowo węzeł szkieletowo-dystrybucyjny + słup 9 M8 Kłodawa węzeł szkieletowo-dystrybucyjny + słup 10 M9 Trąbki Małe węzeł szkieletowo-dystrybucyjny + słup 11 M10 Trąbki Wielkie węzeł szkieletowo-dystrybucyjny + słup 12 M11 Czerniewo węzeł szkieletowo-dystrybucyjny + słup 13 M12 Kleszczewo węzeł szkieletowo-dystrybucyjny + słup 14 M13 Warcz węzeł szkieletowo-dystrybucyjny + słup 15 M14 Domachowo węzeł szkieletowo-dystrybucyjny + słup 16 M15 Mierzeszyn węzeł szkieletowo-dystrybucyjny + słup 17 M16 Miłowo węzeł szkieletowo-dystrybucyjny + słup 18 M17 Gromadzin węzeł szkieletowo-dystrybucyjny + słup 19 M18 Przywidz węzeł szkieletowo-dystrybucyjny + słup 20 M19 Pomlewo węzeł szkieletowo-dystrybucyjny + słup 21 M20 Jodłowno węzeł szkieletowo-dystrybucyjny + słup 22 M21 Czapielsk węzeł szkieletowo-dystrybucyjny + słup 23 M22 Babi Dół węzeł dystrybucyjny + słup 24 M23 Pręgowo Górne węzeł dystrybucyjny + słup 25 M24 Żuławka węzeł dystrybucyjny + słup 26 M25 Gołębiewo węzeł dystrybucyjny + słup 27 M26 Cząstkowo węzeł dystrybucyjny + słup 28 M27 Elganowo węzeł dystrybucyjny + słup 29 M28 Błotnia węzeł dystrybucyjny + słup 30 M29 Piekło Górne węzeł dystrybucyjny + słup 31 M30 Stara Huta węzeł dystrybucyjny + słup Strona 10 z 56

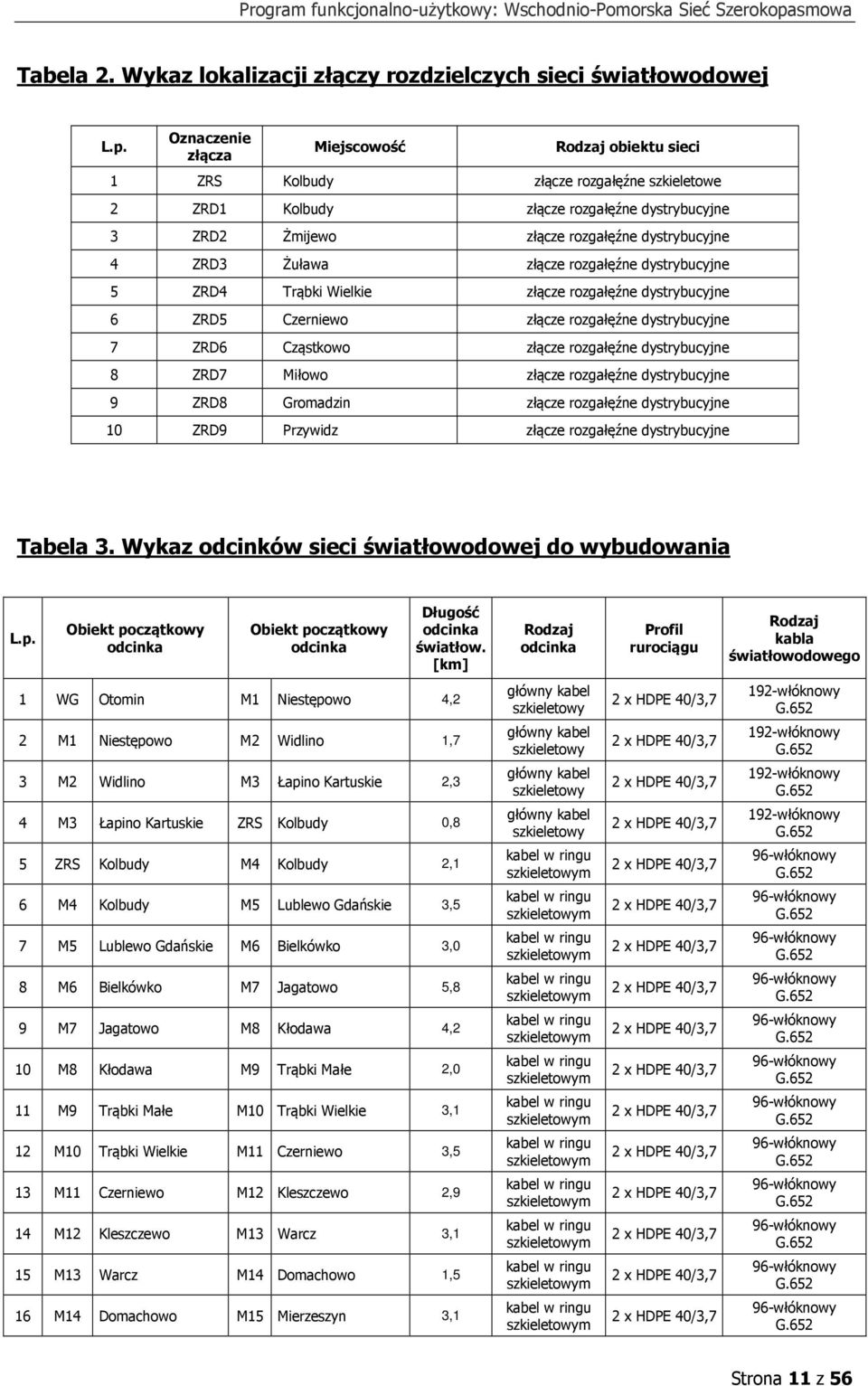

11 Tabela 2. Wykaz lokalizacji złączy rozdzielczych sieci światłowodowej L.p. Oznaczenie złącza Miejscowość Rodzaj obiektu sieci 1 ZRS Kolbudy złącze rozgałęźne szkieletowe 2 ZRD1 Kolbudy złącze rozgałęźne dystrybucyjne 3 ZRD2 Żmijewo złącze rozgałęźne dystrybucyjne 4 ZRD3 Żuława złącze rozgałęźne dystrybucyjne 5 ZRD4 Trąbki Wielkie złącze rozgałęźne dystrybucyjne 6 ZRD5 Czerniewo złącze rozgałęźne dystrybucyjne 7 ZRD6 Cząstkowo złącze rozgałęźne dystrybucyjne 8 ZRD7 Miłowo złącze rozgałęźne dystrybucyjne 9 ZRD8 Gromadzin złącze rozgałęźne dystrybucyjne 10 ZRD9 Przywidz złącze rozgałęźne dystrybucyjne Tabela 3. Wykaz odcinków sieci światłowodowej do wybudowania L.p. Obiekt początkowy odcinka Obiekt początkowy odcinka Długość odcinka światłow. [km] Rodzaj odcinka Profil rurociągu Rodzaj kabla światłowodowego 1 WG Otomin M1 Niestępowo 4,2 główny kabel szkieletowy 2 x HDPE 40/3,7 192-włóknowy 2 M1 Niestępowo M2 Widlino 1,7 główny kabel szkieletowy 2 x HDPE 40/3,7 192-włóknowy 3 M2 Widlino M3 Łapino Kartuskie 2,3 główny kabel szkieletowy 2 x HDPE 40/3,7 192-włóknowy 4 M3 Łapino Kartuskie ZRS Kolbudy 0,8 główny kabel szkieletowy 2 x HDPE 40/3,7 192-włóknowy 5 ZRS Kolbudy M4 Kolbudy 2,1 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 6 M4 Kolbudy M5 Lublewo Gdańskie 3,5 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 7 M5 Lublewo Gdańskie M6 Bielkówko 3,0 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 8 M6 Bielkówko M7 Jagatowo 5,8 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 9 M7 Jagatowo M8 Kłodawa 4,2 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 10 M8 Kłodawa M9 Trąbki Małe 2,0 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 11 M9 Trąbki Małe M10 Trąbki Wielkie 3,1 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 12 M10 Trąbki Wielkie M11 Czerniewo 3,5 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 13 M11 Czerniewo M12 Kleszczewo 2,9 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 14 M12 Kleszczewo M13 Warcz 3,1 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 15 M13 Warcz M14 Domachowo 1,5 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 16 M14 Domachowo M15 Mierzeszyn 3,1 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy Strona 11 z 56

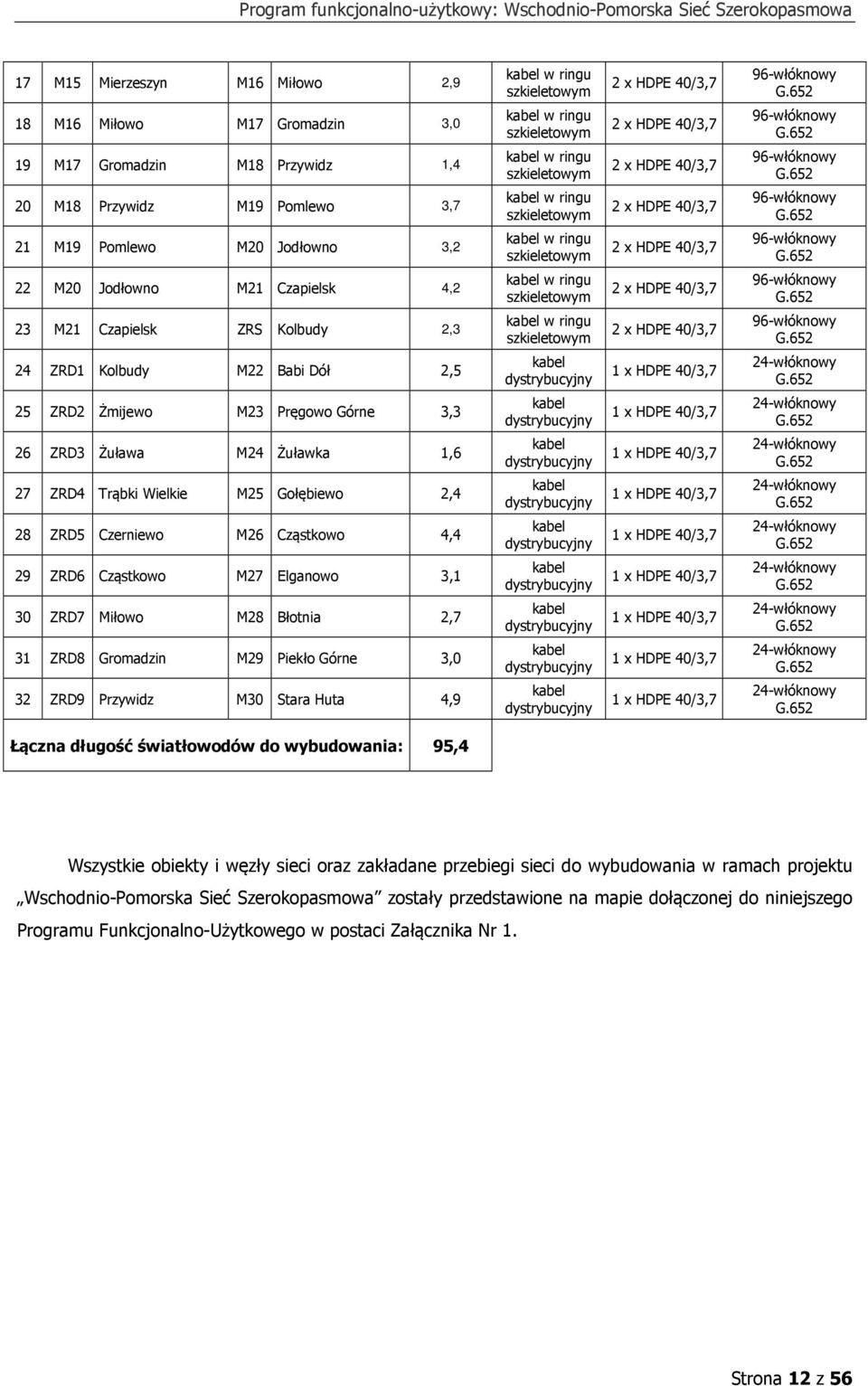

12 17 M15 Mierzeszyn M16 Miłowo 2,9 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 18 M16 Miłowo M17 Gromadzin 3,0 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 19 M17 Gromadzin M18 Przywidz 1,4 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 20 M18 Przywidz M19 Pomlewo 3,7 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 21 M19 Pomlewo M20 Jodłowno 3,2 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 22 M20 Jodłowno M21 Czapielsk 4,2 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 23 M21 Czapielsk ZRS Kolbudy 2,3 kabel w ringu szkieletowym 2 x HDPE 40/3,7 96-włóknowy 24 ZRD1 Kolbudy M22 Babi Dół 2,5 kabel dystrybucyjny 1 x HDPE 40/3,7 24-włóknowy 25 ZRD2 Żmijewo M23 Pręgowo Górne 3,3 kabel dystrybucyjny 1 x HDPE 40/3,7 24-włóknowy 26 ZRD3 Żuława M24 Żuławka 1,6 kabel dystrybucyjny 1 x HDPE 40/3,7 24-włóknowy 27 ZRD4 Trąbki Wielkie M25 Gołębiewo 2,4 kabel dystrybucyjny 1 x HDPE 40/3,7 24-włóknowy 28 ZRD5 Czerniewo M26 Cząstkowo 4,4 kabel dystrybucyjny 1 x HDPE 40/3,7 24-włóknowy 29 ZRD6 Cząstkowo M27 Elganowo 3,1 kabel dystrybucyjny 1 x HDPE 40/3,7 24-włóknowy 30 ZRD7 Miłowo M28 Błotnia 2,7 kabel dystrybucyjny 1 x HDPE 40/3,7 24-włóknowy 31 ZRD8 Gromadzin M29 Piekło Górne 3,0 kabel dystrybucyjny 1 x HDPE 40/3,7 24-włóknowy 32 ZRD9 Przywidz M30 Stara Huta 4,9 kabel dystrybucyjny 1 x HDPE 40/3,7 24-włóknowy Łączna długość światłowodów do wybudowania: 95,4 Wszystkie obiekty i węzły sieci oraz zakładane przebiegi sieci do wybudowania w ramach projektu Wschodnio-Pomorska Sieć Szerokopasmowa zostały przedstawione na mapie dołączonej do niniejszego Programu Funkcjonalno-Użytkowego w postaci Załącznika Nr 1. Strona 12 z 56

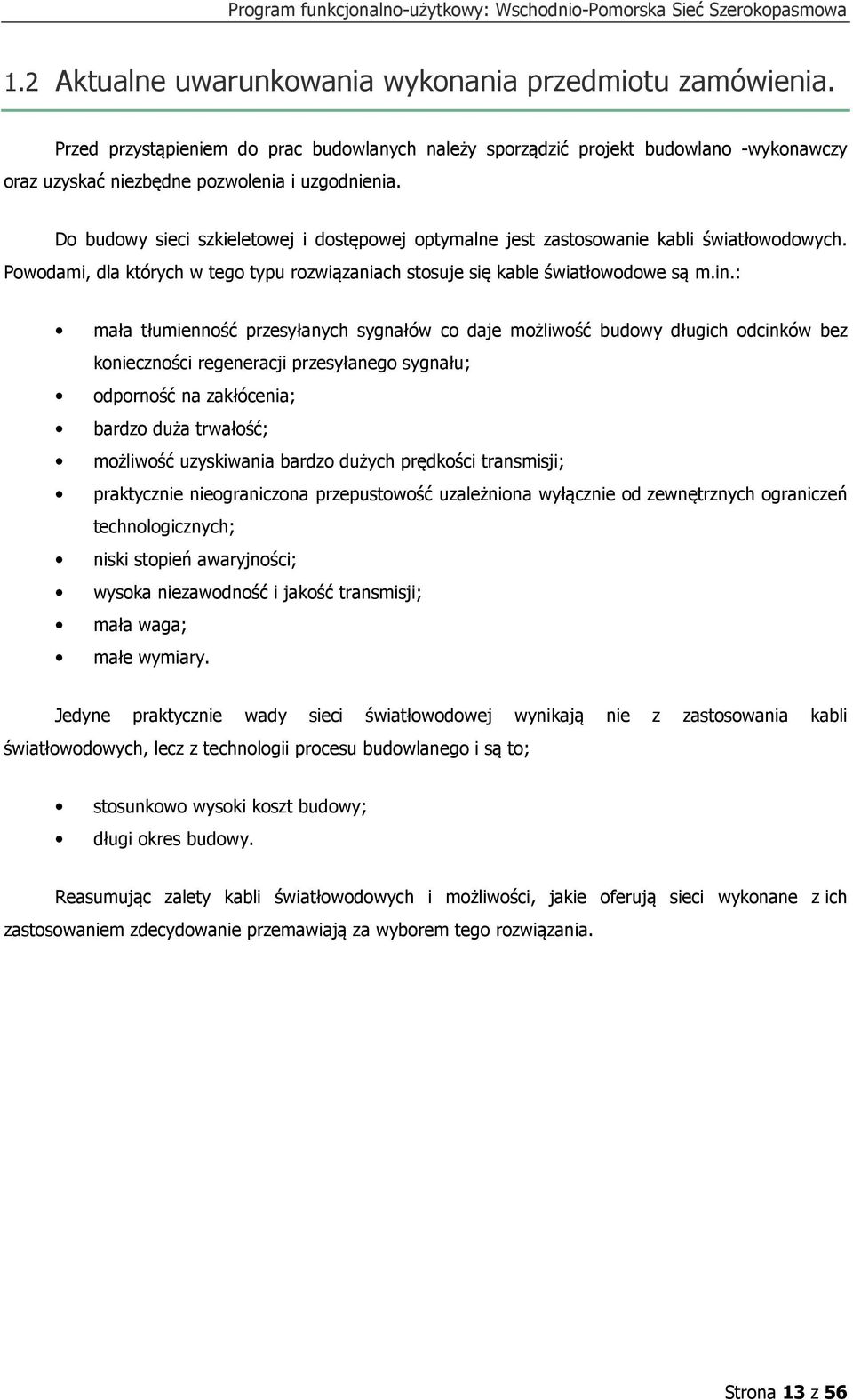

13 1.2 Aktualne uwarunkowania wykonania przedmiotu zamówienia. Przed przystąpieniem do prac budowlanych należy sporządzić projekt budowlano -wykonawczy oraz uzyskać niezbędne pozwolenia i uzgodnienia. Do budowy sieci szkieletowej i dostępowej optymalne jest zastosowanie kabli światłowodowych. Powodami, dla których w tego typu rozwiązaniach stosuje się kable światłowodowe są m.in.: mała tłumienność przesyłanych sygnałów co daje możliwość budowy długich odcinków bez konieczności regeneracji przesyłanego sygnału; odporność na zakłócenia; bardzo duża trwałość; możliwość uzyskiwania bardzo dużych prędkości transmisji; praktycznie nieograniczona przepustowość uzależniona wyłącznie od zewnętrznych ograniczeń technologicznych; niski stopień awaryjności; wysoka niezawodność i jakość transmisji; mała waga; małe wymiary. Jedyne praktycznie wady sieci światłowodowych, lecz z technologii procesu budowlanego i są to; światłowodowej wynikają nie z zastosowania kabli stosunkowo wysoki koszt budowy; długi okres budowy. Reasumując zalety kabli światłowodowych i możliwości, jakie oferują sieci wykonane z ich zastosowaniem zdecydowanie przemawiają za wyborem tego rozwiązania. Strona 13 z 56

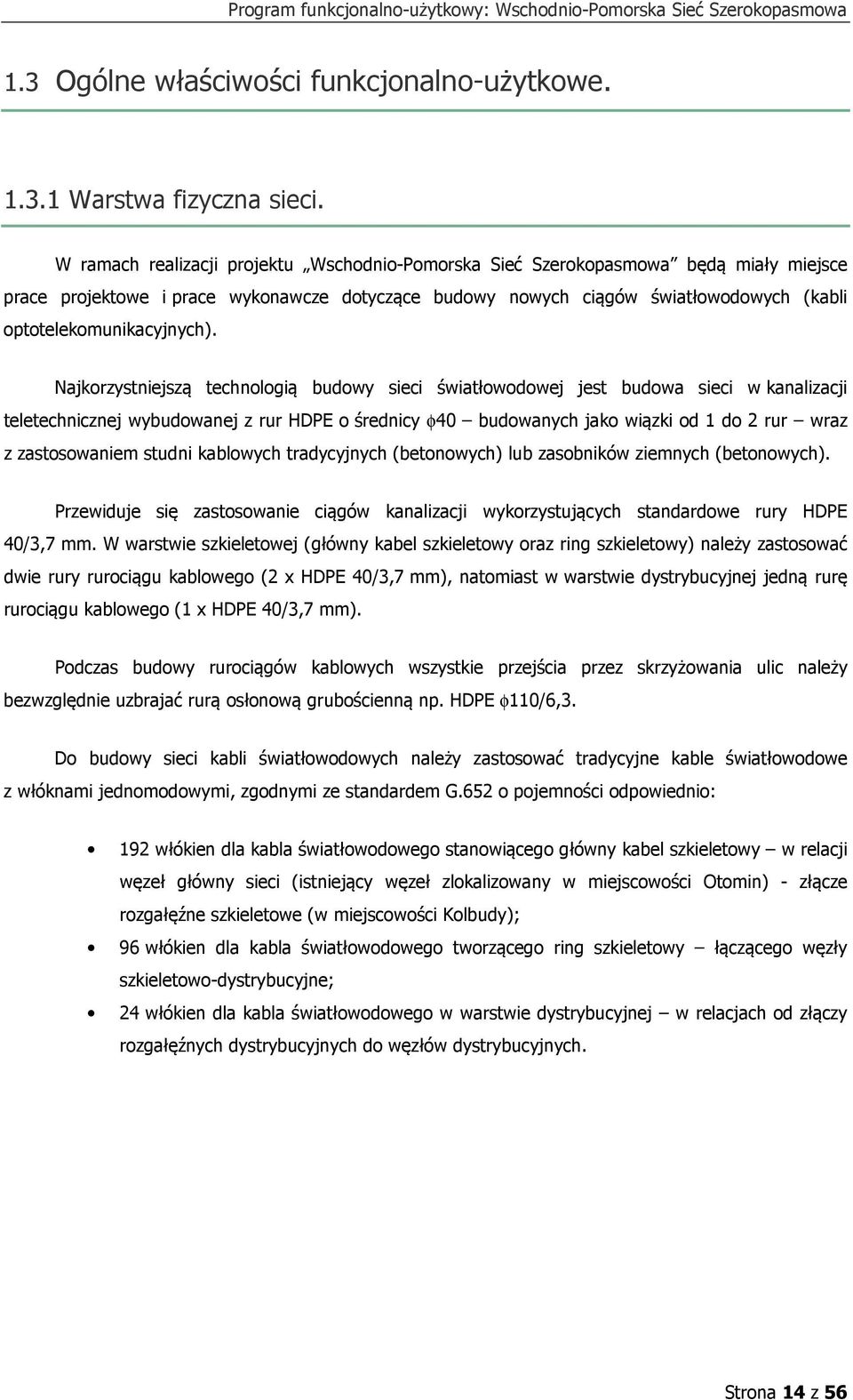

14 1.3 Ogólne właściwości funkcjonalno-użytkowe Warstwa fizyczna sieci. W ramach realizacji projektu Wschodnio-Pomorska Sieć Szerokopasmowa będą miały miejsce prace projektowe i prace wykonawcze dotyczące budowy nowych ciągów światłowodowych (kabli optotelekomunikacyjnych). Najkorzystniejszą technologią budowy sieci światłowodowej jest budowa sieci w kanalizacji teletechnicznej wybudowanej z rur HDPE o średnicy φ40 budowanych jako wiązki od 1 do 2 rur wraz z zastosowaniem studni kablowych tradycyjnych (betonowych) lub zasobników ziemnych (betonowych). Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących standardowe rury HDPE 40/3,7 mm. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować dwie rury rurociągu kablowego (2 x HDPE 40/3,7 mm), natomiast w warstwie dystrybucyjnej jedną rurę rurociągu kablowego (1 x HDPE 40/3,7 mm). Podczas budowy rurociągów kablowych wszystkie przejścia przez skrzyżowania ulic należy bezwzględnie uzbrajać rurą osłonową grubościenną np. HDPE φ110/6,3. Do budowy sieci kabli światłowodowych należy zastosować tradycyjne kable światłowodowe z włóknami jednomodowymi, zgodnymi ze standardem o pojemności odpowiednio: 192 włókien dla kabla światłowodowego stanowiącego główny kabel szkieletowy w relacji węzeł główny sieci (istniejący węzeł zlokalizowany w miejscowości Otomin) - złącze rozgałęźne szkieletowe (w miejscowości Kolbudy); 96 włókien dla kabla światłowodowego tworzącego ring szkieletowy łączącego węzły szkieletowo-dystrybucyjne; 24 włókien dla kabla światłowodowego w warstwie dystrybucyjnej w relacjach od złączy rozgałęźnych dystrybucyjnych do węzłów dystrybucyjnych. Strona 14 z 56

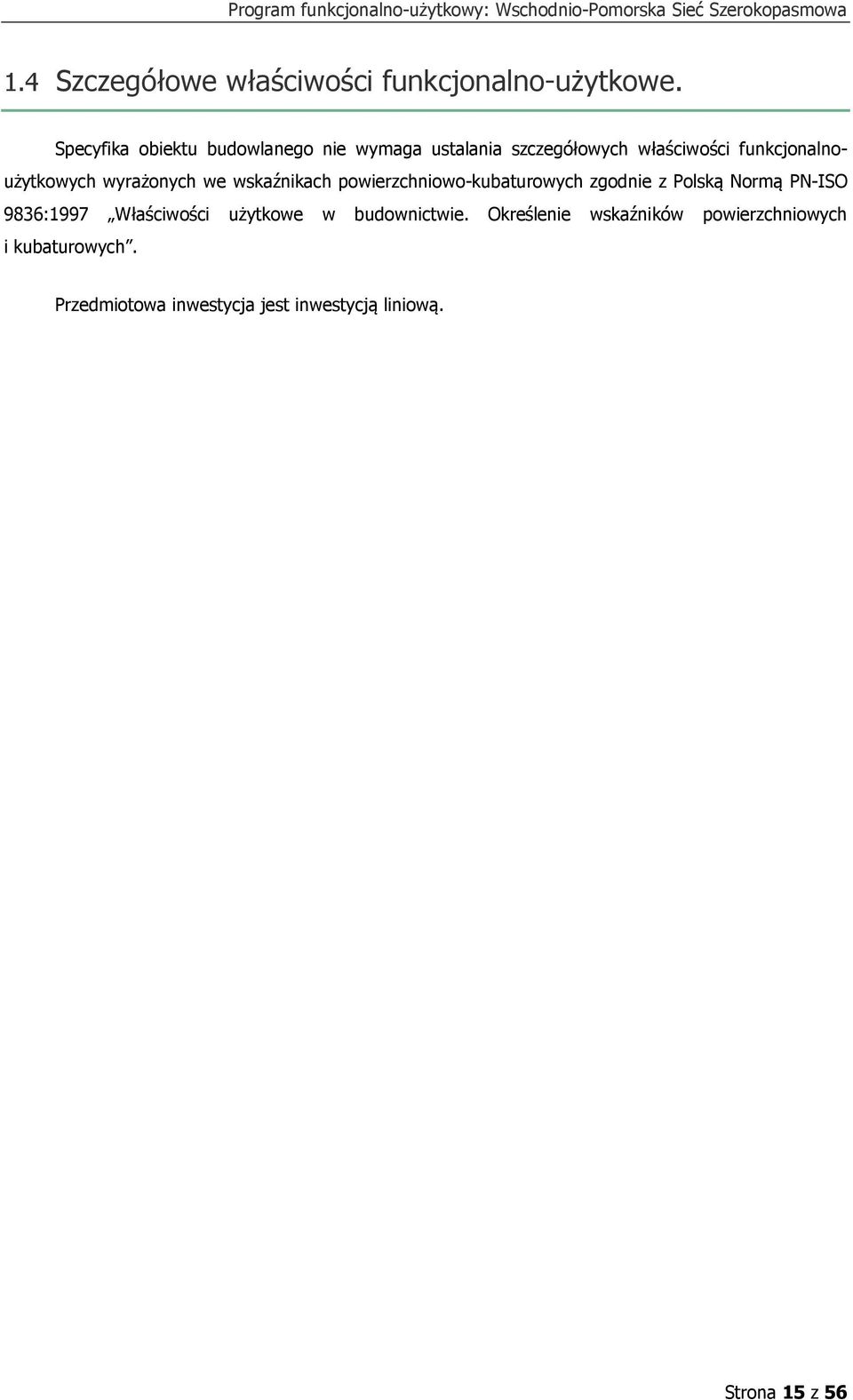

15 1.4 Szczegółowe właściwości funkcjonalno-użytkowe. Specyfika obiektu budowlanego nie wymaga ustalania szczegółowych właściwości funkcjonalnoużytkowych wyrażonych we wskaźnikach powierzchniowo-kubaturowych zgodnie z Polską Normą PN-ISO 9836:1997 Właściwości użytkowe w budownictwie. Określenie wskaźników powierzchniowych i kubaturowych. Przedmiotowa inwestycja jest inwestycją liniową. Strona 15 z 56

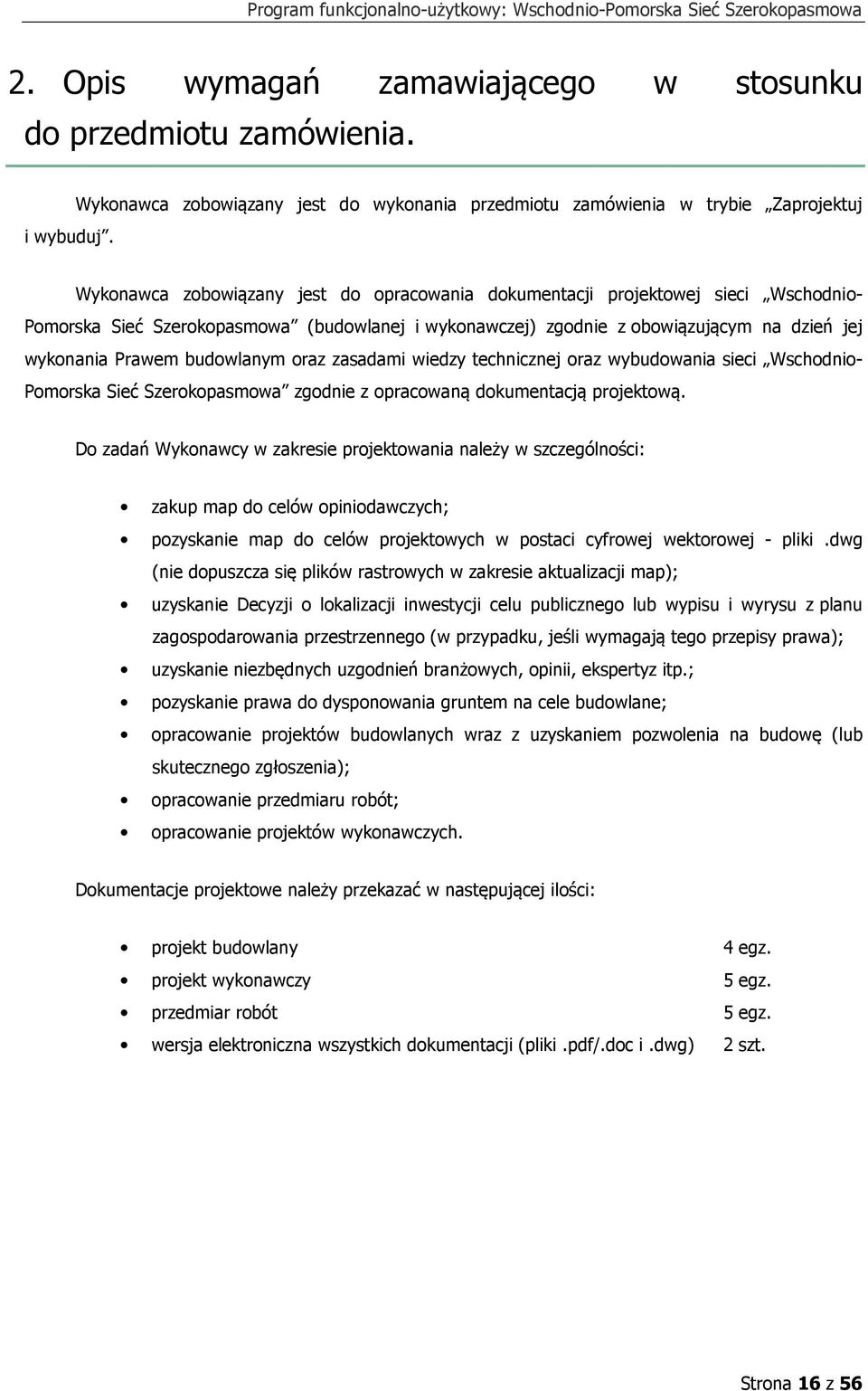

16 2. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia. i wybuduj. Wykonawca zobowiązany jest do wykonania przedmiotu zamówienia w trybie Zaprojektuj Wykonawca zobowiązany jest do opracowania dokumentacji projektowej sieci Wschodnio- Pomorska Sieć Szerokopasmowa (budowlanej i wykonawczej) zgodnie z obowiązującym na dzień jej wykonania Prawem budowlanym oraz zasadami wiedzy technicznej oraz wybudowania sieci Wschodnio- Pomorska Sieć Szerokopasmowa zgodnie z opracowaną dokumentacją projektową. Do zadań Wykonawcy w zakresie projektowania należy w szczególności: zakup map do celów opiniodawczych; pozyskanie map do celów projektowych w postaci cyfrowej wektorowej - pliki.dwg (nie dopuszcza się plików rastrowych w zakresie aktualizacji map); uzyskanie Decyzji o lokalizacji inwestycji celu publicznego lub wypisu i wyrysu z planu zagospodarowania przestrzennego (w przypadku, jeśli wymagają tego przepisy prawa); uzyskanie niezbędnych uzgodnień branżowych, opinii, ekspertyz itp.; pozyskanie prawa do dysponowania gruntem na cele budowlane; opracowanie projektów budowlanych wraz z uzyskaniem pozwolenia na budowę (lub skutecznego zgłoszenia); opracowanie przedmiaru robót; opracowanie projektów wykonawczych. Dokumentacje projektowe należy przekazać w następującej ilości: projekt budowlany 4 egz. projekt wykonawczy 5 egz. przedmiar robót 5 egz. wersja elektroniczna wszystkich dokumentacji (pliki.pdf/.doc i.dwg) 2 szt. Strona 16 z 56

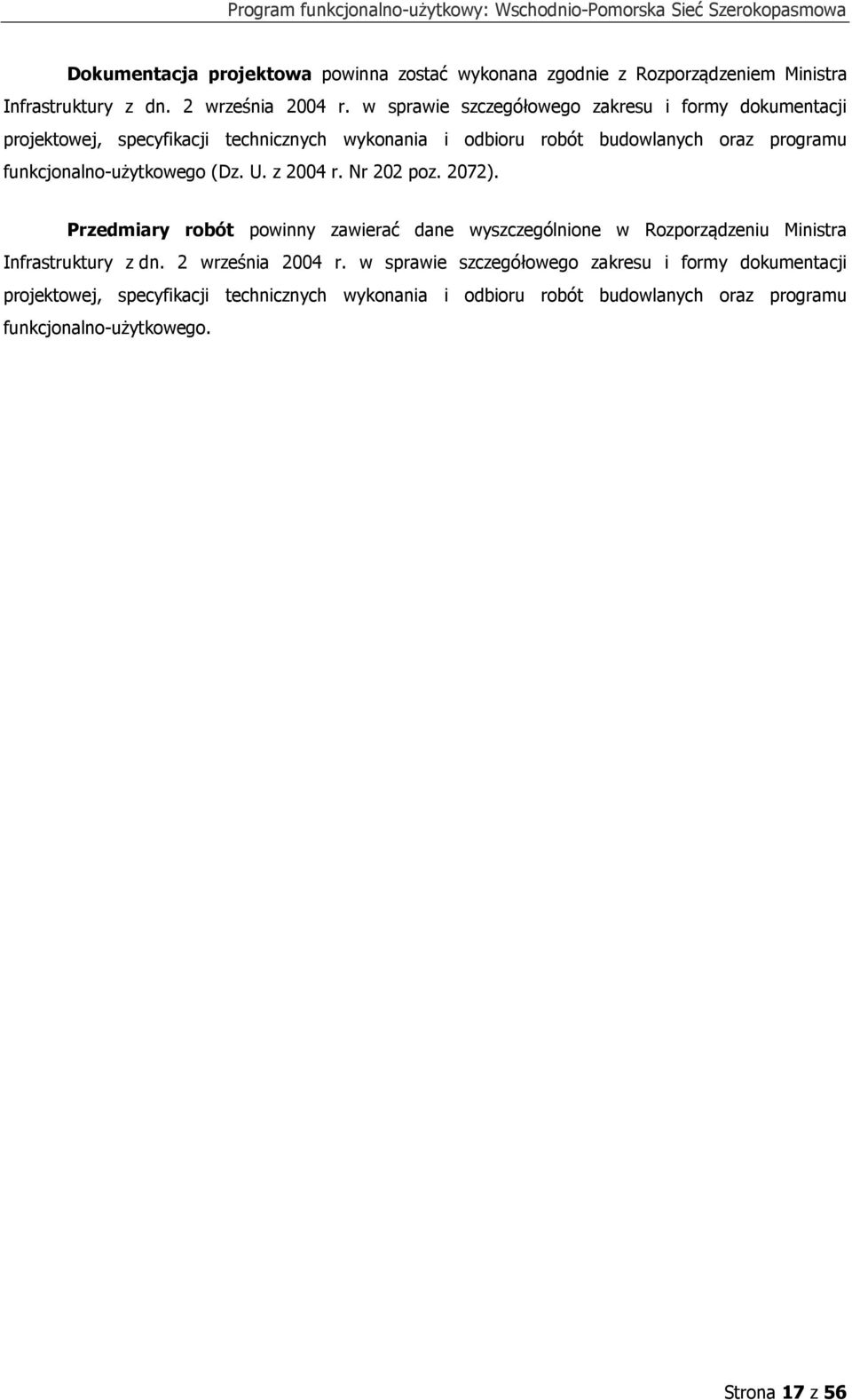

17 Dokumentacja projektowa powinna zostać wykonana zgodnie z Rozporządzeniem Ministra Infrastruktury z dn. 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 2004 r. Nr 202 poz. 2072). Przedmiary robót powinny zawierać dane wyszczególnione w Rozporządzeniu Ministra Infrastruktury z dn. 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego. Strona 17 z 56

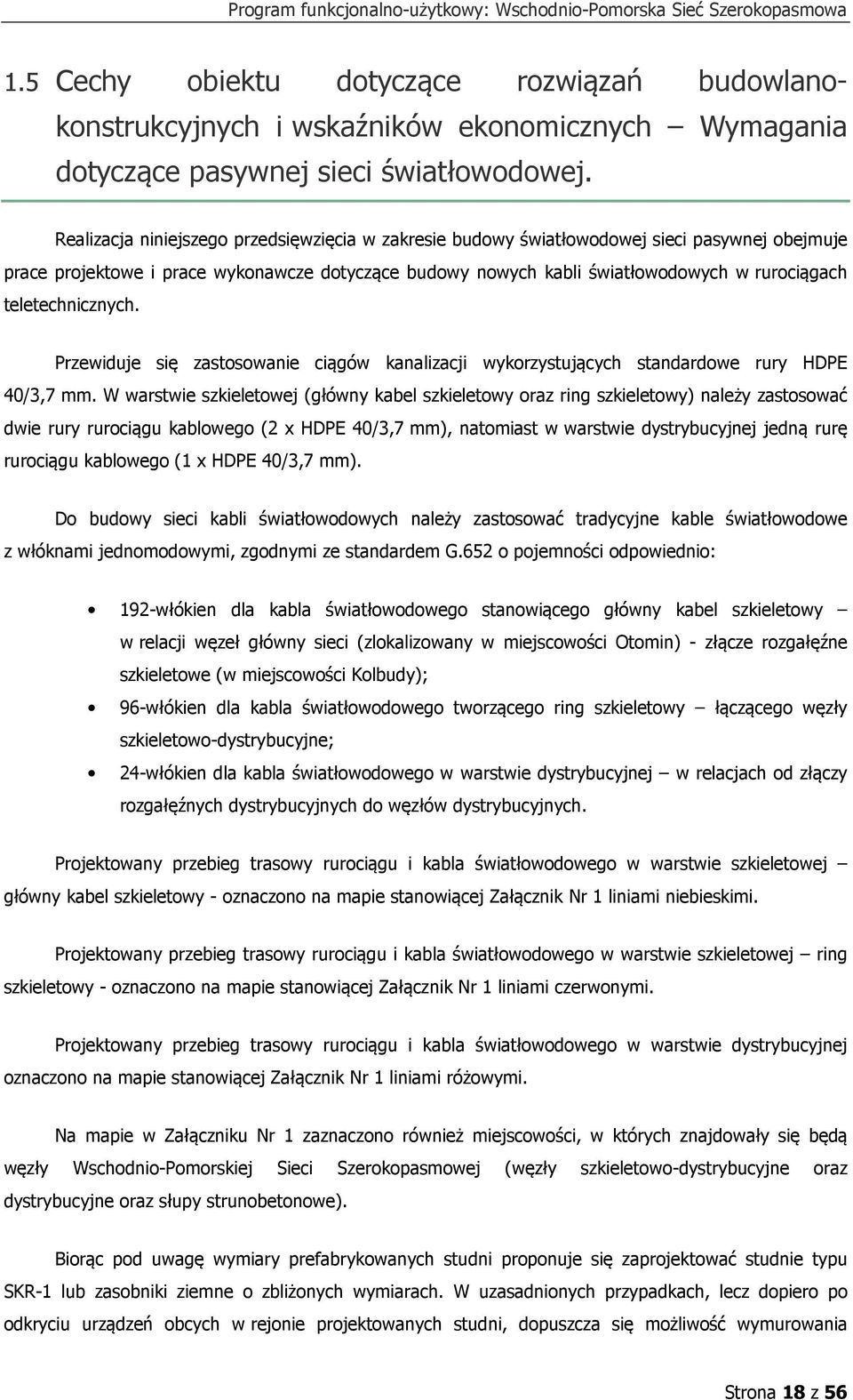

18 1.5 Cechy obiektu dotyczące rozwiązań budowlanokonstrukcyjnych i wskaźników ekonomicznych Wymagania dotyczące pasywnej sieci światłowodowej. Realizacja niniejszego przedsięwzięcia w zakresie budowy światłowodowej sieci pasywnej obejmuje prace projektowe i prace wykonawcze dotyczące budowy nowych kabli światłowodowych w rurociągach teletechnicznych. Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących standardowe rury HDPE 40/3,7 mm. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować dwie rury rurociągu kablowego (2 x HDPE 40/3,7 mm), natomiast w warstwie dystrybucyjnej jedną rurę rurociągu kablowego (1 x HDPE 40/3,7 mm). Do budowy sieci kabli światłowodowych należy zastosować tradycyjne kable światłowodowe z włóknami jednomodowymi, zgodnymi ze standardem o pojemności odpowiednio: 192-włókien dla kabla światłowodowego stanowiącego główny kabel szkieletowy w relacji węzeł główny sieci (zlokalizowany w miejscowości Otomin) - złącze rozgałęźne szkieletowe (w miejscowości Kolbudy); 96-włókien dla kabla światłowodowego tworzącego ring szkieletowy łączącego węzły szkieletowo-dystrybucyjne; 24-włókien dla kabla światłowodowego w warstwie dystrybucyjnej w relacjach od złączy rozgałęźnych dystrybucyjnych do węzłów dystrybucyjnych. Projektowany przebieg trasowy rurociągu i kabla światłowodowego w warstwie szkieletowej główny kabel szkieletowy - oznaczono na mapie stanowiącej Załącznik Nr 1 liniami niebieskimi. Projektowany przebieg trasowy rurociągu i kabla światłowodowego w warstwie szkieletowej ring szkieletowy - oznaczono na mapie stanowiącej Załącznik Nr 1 liniami czerwonymi. Projektowany przebieg trasowy rurociągu i kabla światłowodowego w warstwie dystrybucyjnej oznaczono na mapie stanowiącej Załącznik Nr 1 liniami różowymi. Na mapie w Załączniku Nr 1 zaznaczono również miejscowości, w których znajdowały się będą węzły Wschodnio-Pomorskiej Sieci Szerokopasmowej (węzły szkieletowo-dystrybucyjne oraz dystrybucyjne oraz słupy strunobetonowe). Biorąc pod uwagę wymiary prefabrykowanych studni proponuje się zaprojektować studnie typu SKR-1 lub zasobniki ziemne o zbliżonych wymiarach. W uzasadnionych przypadkach, lecz dopiero po odkryciu urządzeń obcych w rejonie projektowanych studni, dopuszcza się możliwość wymurowania Strona 18 z 56

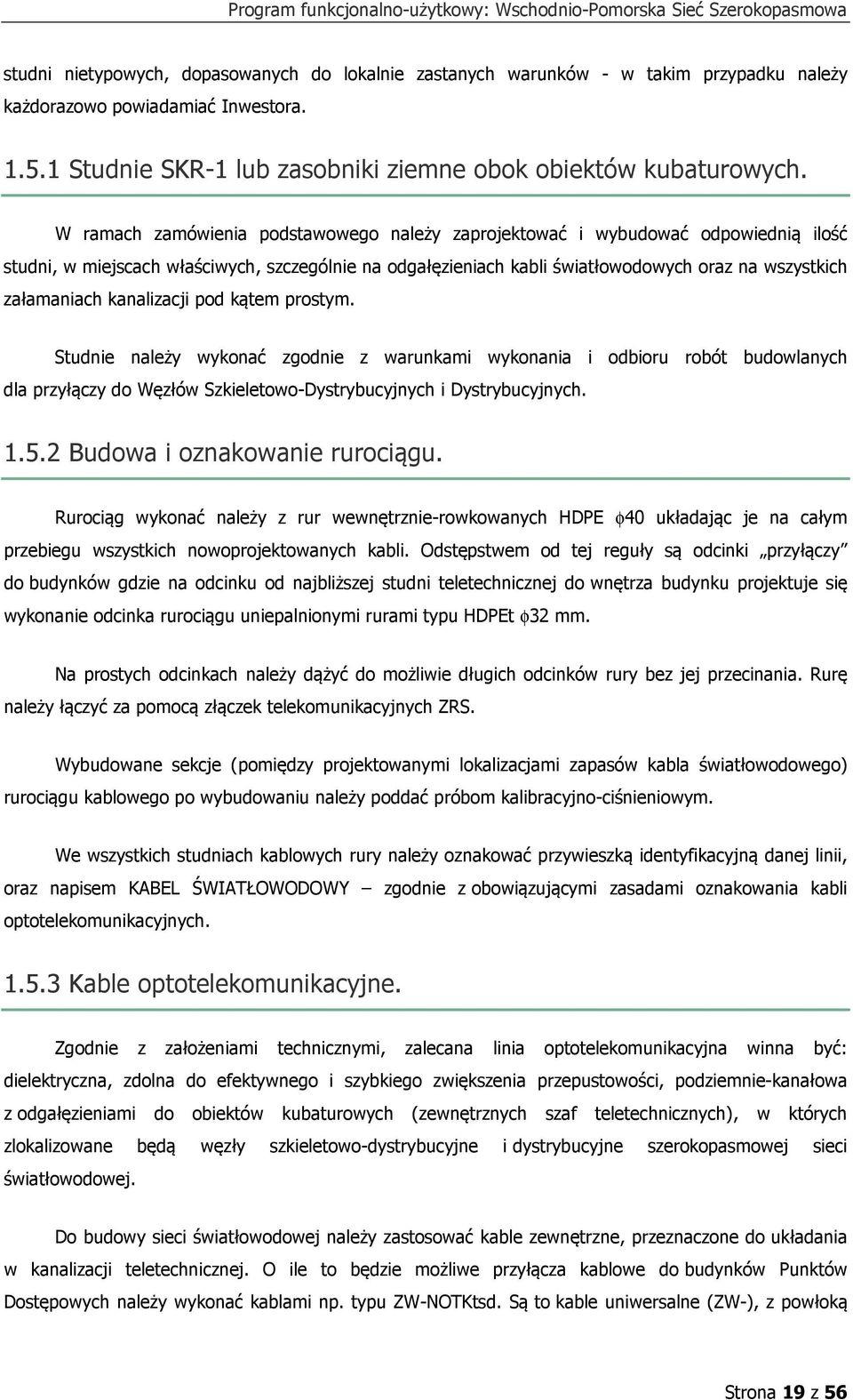

19 studni nietypowych, dopasowanych do lokalnie zastanych warunków - w takim przypadku należy każdorazowo powiadamiać Inwestora Studnie SKR-1 lub zasobniki ziemne obok obiektów kubaturowych. W ramach zamówienia podstawowego należy zaprojektować i wybudować odpowiednią ilość studni, w miejscach właściwych, szczególnie na odgałęzieniach kabli światłowodowych oraz na wszystkich załamaniach kanalizacji pod kątem prostym. Studnie należy wykonać zgodnie z warunkami wykonania i odbioru robót budowlanych dla przyłączy do Węzłów Szkieletowo-Dystrybucyjnych i Dystrybucyjnych Budowa i oznakowanie rurociągu. Rurociąg wykonać należy z rur wewnętrznie-rowkowanych HDPE φ40 układając je na całym przebiegu wszystkich nowoprojektowanych kabli. Odstępstwem od tej reguły są odcinki przyłączy do budynków gdzie na odcinku od najbliższej studni teletechnicznej do wnętrza budynku projektuje się wykonanie odcinka rurociągu uniepalnionymi rurami typu HDPEt φ32 mm. Na prostych odcinkach należy dążyć do możliwie długich odcinków rury bez jej przecinania. Rurę należy łączyć za pomocą złączek telekomunikacyjnych ZRS. Wybudowane sekcje (pomiędzy projektowanymi lokalizacjami zapasów kabla światłowodowego) rurociągu kablowego po wybudowaniu należy poddać próbom kalibracyjno-ciśnieniowym. We wszystkich studniach kablowych rury należy oznakować przywieszką identyfikacyjną danej linii, oraz napisem KABEL ŚWIATŁOWODOWY zgodnie z obowiązującymi zasadami oznakowania kabli optotelekomunikacyjnych Kable optotelekomunikacyjne. Zgodnie z założeniami technicznymi, zalecana linia optotelekomunikacyjna winna być: dielektryczna, zdolna do efektywnego i szybkiego zwiększenia przepustowości, podziemnie-kanałowa z odgałęzieniami do obiektów kubaturowych (zewnętrznych szaf teletechnicznych), w których zlokalizowane będą węzły szkieletowo-dystrybucyjne i dystrybucyjne szerokopasmowej sieci światłowodowej. Do budowy sieci światłowodowej należy zastosować kable zewnętrzne, przeznaczone do układania w kanalizacji teletechnicznej. O ile to będzie możliwe przyłącza kablowe do budynków Punktów Dostępowych należy wykonać kablami np. typu ZW-NOTKtsd. Są to kable uniwersalne (ZW-), z powłoką Strona 19 z 56

20 z tworzywa bezhalogenowego (N), optotelekomunikacyjne (OTK), tubowe (luźna tuba) z suchym uszczelnieniem ośrodka (ts), całkowicie dielektryczne (d). Kable liniowe należy zaciągnąć do kanalizacji metodą pneumatyczną strumieniową (najmniej stresową dla kabla spośród rozpowszechnionych obecnie metod montażu kabli optycznych) lub mechaniczną z zachowaniem dopuszczalnej siły ciągu. Projektowane zapasy złączowe winny mieć długości wynikające z obowiązujących norm dotyczących montażu kabli światłowodowych. Zapasy złączowe kabli liniowych instalowane w kanalizacji teletechnicznej należy nawinąć na prefabrykowane - gotowe stelaże zapasów kabla. Zastosowane stelaże (zwijaki) powinny posiadać regulowane wymiary z możliwością dostosowania do wielkości studni kablowej i długości zapasów kabli optycznych. Wszystkie zapasy kablowe należy przymocować do stelaży opaskami zaciskowymi z tworzyw sztucznych i oznaczyć przywieszką identyfikacyjną linii z każdej strony zwijaka Prowadzenie i oznakowanie kabli w obiektach. Otwór rury rurociągu po wprowadzeniu do budynku należy uszczelnić za pomocą uszczelek mechanicznych do rur z kablami (np. Jackmoon - typ QUADPLEX oznaczenie 40Q136S/110/101 10) o ile nie zostały zainstalowane już na etapie budowy rurociągu. Uszczelnienia należy dokonać zarówno w studni przyobiektowej, jak i wewnątrz budynku, przy czym ewentualne rury rezerwowe należy uszczelnić kapturkami termokurczliwymi. Ze studni przyobiektowej kable należy wprowadzić do wnętrza budynku w uniepalnionej rurze HDPEt φ32 mm, którą należy zakończyć tuż po przekroczeniu ściany, ale po uprzednim unieruchomieniu jej na drabince kablowej lub wsporniku kablowym. Tak zamocowaną rurkę należy obustronnie uszczelnić (zarówno w studni jak i w budynku) za pomocą uszczelek rozporowych do rur z kablami światłowodowymi (np. produkcji Jackmoon - typ FIBER OPTIC SIMPLEX). Wszystkie te zabiegi związane są z zabezpieczeniem przed przenoszeniem ognia, gazów i płynów do wnętrza budynku. Od miejsca, w którym rurę HDPEt φ32 z kablem uszczelniono uszczelką (np. Jackmoon), kabel należy ułożyć w bezhalogenowym wężu ochronnym (rurze peszla), do zapasu stacyjnego i dalej do rozdzielacza kabla przy przełącznicy ODF. linii. Całość przebiegu trasowego kabla, należy czytelnie oznakować przywieszkami identyfikacyjnymi Strona 20 z 56

21 1.5.5 Montaż złączy światłowodowych. Montaż złączy będzie odbywał się w samochodzie pomiarowo-montażowym. Złącza kabli międzywęzłowych należy zorganizować wewnątrz projektowanych muf światłowodowych, umożliwiających jednotorową organizacje włókien (po 2wł.) na kasetach spawów i pojemności. Ponadto uszczelnienie główne głowicy z pokrywą powinno być mechaniczne czyli rozbieralne (wielokrotnego użytku). W przypadku złączy optycznych na kablach dostępowych, instalowanych w dedykowanym rurociągu kablowym należy zastosować liniowe osłony złączowe, przelotowo-rozgałęźne o mniejszej maksymalnej pojemności spawów. Zewnętrzna osłona takich muf powinna być wykonana jest z polietylenu wysokiej gęstości HDPE, zaś głowica mufy musi posiadać, wejścia okrągłe dla kabli o średnicy od 8 do 16 mm oraz gardziel owalną dla kabli o średnicy od 8 do 20 mm i wyposażona w termokurczliwe uszczelnienia wejść kablowych. Instalowane wewnątrz kasety powinny umożliwić zmagazynowanie spawanych włókien czy innych elementów biernych (rozgałęźniki i multipleksery optyczne). Przy montażu kablowych złączy odgałęźnych w celu minimalizacji liczby spawów przypadających na włókno / tor transmisyjny, należy dążyć do tego by przecinana była tylko tuba / tuby kabla głównego, zawierająca odgałęziane włókna optyczne. Poprawność instalacji pozostałych (ciemnych) włókien zostanie wykazana na podstawie analizy jednostronnych pomiarów reflektometrycznych danego odcinka, tylko w trzecim lub w czwartym oknie transmisyjnym. danej linii. Wszystkie kable wchodzące do osłony złączowej, muszą być oznaczone przywieszką identyfikacyjną Montaż stacyjny. Należy projektować zakończenia kablowe w zewnętrznych szafach teletechnicznych 19-to calowych o wysokości umożliwiającej zakończenie wymaganej w danej lokalizacji liczby włókien światłowodowych. Kabel optotelekomunikacyjny wprowadzany do szafy w bezhalogenowym wężu ochronnym (w peszlu), ma być rozszyty w przełącznicach panelowych 19 odpowiadających pojemnością profilowi kabla. Strona 21 z 56

22 1.5.7 Znakowanie elementów traktów optotelekomunikacyjnych. Przewieszki identyfikacyjne kabli światłowodowych i złączy kabli światłowodowych powinny być wykonane w sposób trwały i estetyczny oraz powinny być odporne na działanie warunków panujących w studniach kablowych. Przewieszki powinny być wydrukowane na papierze koloru żółtego, a następnie hermetycznie zafoliowane. Otwory w przewieszkach służące do ich mocowania na rurze, kablu lub złączu światłowodowym powinny być wykonane poza obszarem papieru w sposób zabezpieczający wydrukowaną przewieszkę przed przenikaniem wody i wilgoci. Przewieszki należy umieszczać: w każdej studni kablowej, w komorach kablowych, w korytach kablowych i tunelach kablowych (co 3m), na kablach po obu stronach złączy, na złączach światłowodowych, oraz przy wyprowadzeniu kabla na przełącznicę światłowodową Pomiary montażowe i końcowe. 1) Po wykonaniu wszystkich połączeń na danym odcinku linii, należy wykonać pomiary reflektometryczne z obydwu stron zmontowanego odcinka, dla dwóch długości fal (1310 nm i 1550 nm). Dopiero po stwierdzeniu poprawności montażu można ostatecznie zamknąć mufę złączową. Na tym etapie należy również wykonać jednostronne pomiary dla fali 1550 mn wszystkich włókien ciemnych. 2) Po całkowitym zmontowaniu odcinka i docelowym zamocowaniu muf (w studniach itp.), należy wykonać końcowe obustronne pomiary reflektometryczne, dla dwóch długości fal (1310 nm i 1550 nm) dla włókien zakończonych obustronnie złączkami mechanicznymi (dla włókien jednostronnie zakończonych złączkami wykonać pomiar jednostronny). 3) Pomiary tłumienności wtrąceniowej metodą transmisyjną wykonać dla wszystkich włókien zakończonych obustronnie złączkami mechanicznymi. 4) Pomiary reflektancji złączek mechanicznych, należy wykonać osobno dla każdej z zainstalowanych złączek światłowodowych. 5) Na tym etapie należy również wykonać jednostronne pomiary dla fali 1550 mn wszystkich włókien ciemnych. Strona 22 z 56

23 1.6 Cechy obiektu dotyczące rozwiązań budowlanokonstrukcyjnych i wskaźników ekonomicznych Wymagania dotyczące słupów strunobetonowych i zewnętrznych szaf teletechnicznych Słupy strunobetonowe. Słupy strunobetonowe będą zajmowały powierzchnię koła o średnicy 60 cm. Zapotrzebowanie na teren wynosi 50m 2 na pojedynczy słup (obszar 10m x 5m otoczony ogrodzeniem, w obrębie którego zostaną zlokalizowane zewnętrzne szafy telekomunikacyjne jedna szafa na jeden słup). Szafka energetyczna zasilająca zostanie zamontowana bezpośrednio na słupie, więc nie tworzy dodatkowego zapotrzebowania na teren. Słupy zostaną usytuowane w pasach drogowych lub na terenach gminnych. Charakterystyka projektowanych słupów: słup strunobetonowy (zbudowany z prętów zbrojeniowych i betonu, rozprowadzanego na etapie wykonywania metodą wibrowania); trwałość minimum 50 lat; niska nasiąkliwość (dzięki metodzie produkcji uzyskuje się bardzo małą porowatość powierzchni); mrozoodporność; wyposażone w drogi komunikacji pionowej; nie wymagają konserwacji (brak jakichkolwiek odciągów, elementy betonowe nie wymagają malowania farbami zabezpieczającymi); estetyczny wygląd. do słupa). Słupy mają być wyposażone w niekorodującą skrzynkę elektryczną (wiszącą, zamontowaną Słupy strunobetonowe powinny spełniać wymagania normy PN-87/B Montaż słupa, po jego dostarczeniu na miejsce budowy (przy użyciu specjalistycznych samochodów transportowych), polega na wykonaniu otworu pod fundament (przy użyciu wiertnicy samojezdnej), wysypaniu odpowiedniej warstwy żwiru, osadzenia i wypionowania słupa. Montaż powoduje wyemitowanie do atmosfery pewnej ilości spalin (praca wiertnicy, wielotonowego samochodu Strona 23 z 56

24 transportowego i dźwigu samojezdnego), jednak ze względu na szybki czas montażu ilość emisji spalin nie jest znacząca dla środowiska. Żwir pod fundamenty prefabrykowane powinien odpowiadać wymaganiom BN-66/ podanymi w dokumentacji projektowej oraz oceny warunków gruntowych. Metoda wykonywania wykopów powinna być dobrana w zależności od ich wymiarów, ukształtowania terenu oraz rodzaju gruntu. Jeżeli dokumentacja projektowa nie przewiduje inaczej, to wszędzie tam, gdzie jest to możliwe, należy wykopy pod słupy wykonywać przy zastosowaniu zestawu wiertniczego na podwoziu samochodowym. Należy zwrócić uwagę, aby nie była naruszona struktura gruntu dna wykopu, a wykop był zgodny z PN-68/B Słupy strunobetonowe należy montować na podłożu wyrównanym w pozycji poziomej. W zależności od warunków pracy, słupy w ich części podziemnej należy wyposażyć w belki ustojowe. Dla słupów, których dokumentacja projektowa nie przewiduje belek ustojowych, wykopy pod podziemne części słupów należy wypełniać zaprawą cementową, której skład i właściwości zaakceptuje Zamawiający. W tym przypadku otwory pod słupy powinny być wiercone. Stawianie słupów powinno odbywać się za pomocą sprzętu mechanicznego przestrzegając zasad określonych w Instrukcji bezpiecznej pracy w energetyce. Odchyłka osi słupa od pionu, po jego ustawieniu, nie może być większa niż 0,001 wysokości słupa. Założono, że słupy będą ustawione na trasie kabla światłowodowego, średnio co 3 km, przy założeniu jak największej widoczności (w maksymalnie wysokich punktach okolicy). Ponadto projektodawca stara się zmaksymalizować liczbę węzłów, które będą mieścić się w istniejących obiektach budowlanych lub przy drogach. Strona 24 z 56

25 1.6.2 Szafy teletechniczne. Zakończenia części pasywnej sieci światłowodowej - przełącznice światłowodowe, półki zapasu, itp. oraz zasilacze awaryjne UPS oraz odpowiednie systemem chłodzenia zostaną zainstalowane w zewnętrznych szafach teletechnicznych 19 calowych o wysokości 45U i wymiarach 800 x 800 mm. Każda szafa powinna posiadać: korpus wyposażony w drzwi z zamkiem; konstrukcję wsporczą i/lub elementy do mocowania osłon złączowych i ewentualnie innych elementów przewidzianych do umieszczenia w szafie; urządzenia do mocowania i uszczelniania wprowadzanych kabli; listwę zaciskową lub zacisk do uziemiania; opcjonalny osprzęt służący do zapewnienia odpowiednich warunków klimatycznych w szafie; ewentualnie inne części składowe - wg normy szczegółowej lub dokumentacji producenta. Założenia techniczne dotyczące szaf teletechnicznych: Pojemność na urządzenia 19-cali, w ilości nie mniej niż 42U; W szafce przełącznica światłowodowa na odpowiednią ilość włókien dla danego punktu; W szafce zasilacz buforowy na 0,6 kw; W szafce baterie akumulatorów (4x12V/180Ah) umożliwiające podtrzymanie prądowe na okres 24 godzin, przy obciążeniu 0,3 kw, umożliwiające rozszerzenie baterii o moduły o kolejne 24 godziny; Możliwość instalacji agregatu prądotwórczego (w szafce elektrycznej należy dodatkowo zainstalować system zabezpieczeń zwarciowych oraz przepięciowych, ręczny przełącznik zasilania oraz gniazdo do podłączenia agregatu); System alarmowy w szafie, z kontrolą otoczenia, dodatkowymi wejściami / wyjściami 10 wejść do podłączenia innych urządzeń, monitoring temperatury, syrena alarmowa, sygnalizacja świetlna, lub alternatywnie rozbudowa zasilacz buforowego o moduł GSM lub ethernet; Strona 25 z 56

26 1.7 Warunki wykonania i odbioru robót budowlanych i instalacyjnych Rurociąg kablowy wymagania projektowe dla elementów Ogólne wytyczne dotyczące rurociągów kablowych. Podstawową funkcją sieci rurociągów kablowych jest stworzenie podziemnej infrastruktury liniowej służącej do prowadzenia kabli światłowodowych spełniających funkcję medium transmisyjnego dla Wschodnio-Pomorskiej Sieci Szerokopasmowej. Elementy sieci oraz instalacje powinny zapewniać trwałość i funkcjonalność sieci przez okres 30 lat. Taki okres funkcjonowania sieci w normalnym trybie eksploatacji może zapewnić przyjęty w niniejszym opracowaniu wariant budowy sieci rurociągów kablowych wraz z zastosowanymi kablami światłowodowymi oraz fakt, że wybudowana sieć światłowodowa będzie siecią nowej generacji. Zaprojektowana sieć rurociągów powinna umożliwiać instalacje i deinstalacje kabli światłowodowych z rurociągów przez cały okres eksploatacji. Dla zapewnienia długotrwałej sprawności i funkcjonalności rurociągi kablowe powinny być szczelne w każdym punkcie, niedostępne dla zanieczyszczeń stałych i płynnych zarówno w czasie budowy, jak i eksploatacji. Dotyczy to zarówno ciągów zajętych przez kable, jak i ciągów pustych. W sieci szerokopasmowej budowanej w ramach projektu Wschodnio-Pomorska Sieć Szerokopasmowa rurociąg kablowy wykonany będzie w postaci zestandaryzowanych rurociągów z rur HDPE układanych bezpośrednio w ziemi. Przewiduje się zastosowanie ciągów wykorzystujących standardowe rury HDPE 40/3,7 mm. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować dwie rury rurociągu kablowego (2 x HDPE 40/3,7 mm), natomiast w warstwie dystrybucyjnej jedną rurę rurociągu kablowego (1 x HDPE 40/3,7 mm). Podczas budowy rurociągów kablowych wszystkie przejścia przez skrzyżowania ulic należy bezwzględnie zabezpieczać rurą osłonową grubościenną np. HDPE φ110/6,3. Strona 26 z 56

27 Identyfikacja rur ciągów. Ciągi rur standardowych powinny być rozróżnialne przez stosowanie rur RHDPE40 koloru czarnego z oznakowaniem w postaci pasków: niebieskiego i czerwonego na zewnętrznej powierzchni oraz stosowanie przywieszek identyfikacyjnych w studniach i komorach kablowych Studnie kablowe i zasobniki wymagania ogólne. We Wschodnio-Pomorskiej Sieci Szerokopasmowej jako uzupełnienie rurociągów kablowych w zakresie miejsc łączenia, rozgałęziania i innych czynności ułatwiających eksploatacje wybudowanej sieci kanalizacji dopuszcza się zastosowanie następujących elementów: Betonowe studnie kablowe optymalne typu SKR-1 Zasobniki zapasu kabla (ZZK) i zasobniki złączowe (ZZ betonowe) Akcesoria rozdzielcze i połączeniowe rur prefabrykowanych (typy Y, P, T, H); Szafy kablowe zewnętrzne (SKZ) wyposażonych w niezbędny osprzęt dodatkowy. Betonowe studnie kablowe. Zalecane studnie betonowe typu SKR przeznaczone są do budowy telekomunikacyjnej kanalizacji kablowej pierwotnej od 1-4 otworowej oraz kanalizacji teletechnicznej. Kształty i wymiary oraz wykonanie studni kablowych typu SKO uwzględniają wymagania dotyczące warunków instalowania współczesnych kabli telekomunikacyjnych, kabli optotelekomunikacyjnych (światłowodowych) oraz zapewniają wystarczająco dużo miejsca na posadowienie akcesoriów rozdzielczych i połączeniowych rur prefabrykowanych (typy Y, P, T, H). Dla ułatwienia prac montażowych projektować należy w miarę możliwości studnie dwudzielne. Zasobniki ziemne. Zamiennikami studni betonowych są zasobniki ziemne betonowe zalecane do stosowania na złącza rozgałęźne lub zabudowa studni spowodowałaby spore utrudnienia w ruchu. Strona 27 z 56

28 1.7.2 Kable optotelekomunikacyjne wymagania ogólne Wymagania dotyczące kabli światłowodowych warstwy szkieletowej. Do budowy linii światłowodowych na odcinkach odgałęzień zewnętrznych i sieci szkieletowej należy projektować kable kanałowe wielotubowe, z tubą centralną układane w rurociągu teletechnicznym. Należy zastosować kable światłowodowe zawierające odpowiednio: 192-włókien dla kabla światłowodowego stanowiącego główny kabel szkieletowy w relacji węzeł główny sieci (zlokalizowany w miejscowości Otomin) - złącze rozgałęźne szkieletowe (w miejscowości Kolbudy); 96-włókien dla kabla światłowodowego tworzącego ring szkieletowy łączącego węzły szkieletowo-dystrybucyjne; Wymagania dotyczące kabli światłowodowych warstwy dystrybucyjnej. W warstwie dystrybucyjnej do budowy połączeń światłowodowych mogą być projektowane wymienione powyżej kable kanałowe wielotubowe, z tubą centralną. Należy zastosować kable światłowodowe zawierające 24-włókna w relacjach od złączy rozgałęźnych dystrybucyjnych do węzłów dystrybucyjnych Wymagania dotyczące kabli światłowodowych wewnątrz budynkowych. Kable do zastosowania wewnątrz budynków powinny mieć powłokę z materiału nierozprzestrzeniającego płomieni. Światłowody w kablu budynkowym powinny mieć włókna tego samego rodzaju, co w kablu liniowym. Przebiegający w budynku kabel liniowy prowadzi się w osłonie z rury z materiału trudnopalnego. Strona 28 z 56

29 1.7.3 Osprzęt światłowodowy standardy podstawowe Osłony złączowe (mufy światłowodowe). Osłony złączowe powinny być dostosowane do konstrukcji kabla. Odcinki instalacyjne kabli powinny być tak ułożone, aby złącza kabli światłowodowych były zlokalizowane w miarę możności w miejscach łatwo dostępnych. Złącza kabli światłowodowych powinny być umieszczane w studniach kablowych, w zasobnikach złączowych (rurociągi kablowe), w szafach kablowych Przełącznice światłowodowe. Przełącznica światłowodowa powinna umożliwiać zakończenie różnych rodzajów linii optotelekomunikacyjnych, niezależnie od ich przeznaczenia, liczby i rodzaju światłowodów. Przełącznica światłowodowa jest przeznaczona do przyłączenia i odłączenia traktów światłowodowych od urządzeń stacyjnych oraz do dogodnego wykonania przełączeń torów światłowodowych między polami jednej przełącznicy. Strona 29 z 56

30 1.7.4 Kanalizacja teletechniczna wytyczne wykonawczo-projektowe Projektowanie trasy przebiegu rurociągów kablowych. Przebieg kanalizacji światłowodowej powinien uwzględniać przebieg dróg i ulic ze szczególnym uwzględnieniem dróg aktualnie remontowanych i modernizowanych lub przewidzianych do remontowania w najbliższym czasie. Z uwagi na wysokie koszty odtworzenia nawierzchni instalacja kanalizacji przy wspólnych inwestycjach może przynieść inwestorowi znaczące oszczędności. Stąd w projektach powinno kłaść się duży nacisk na koordynacje projektu i harmonogramu prac z ziemnymi pracami i inwestycjami prowadzonymi przez miejskie lub gminne służby infrastrukturalne. Zalecane jest projektowanie tras rurociągów kablowych przez obszary w jak największym stopniu wykorzystujące zasoby gminne, tj.: w chodniku; w trawniku; w pasie rozdzielającym drogi dwujezdniowe; w pasie drogowym; w polu i terenach zielonych miasta; na mostach, przejściach schodowych, tunelach będących zasobem gmin Przepusty i skrzyżowania z przeszkodami terenowymi. Liczba zbliżeń i skrzyżowań rurociągu kablowego z innymi urządzeniami uzbrojenia terenowego, wodami powierzchniowymi, miejscami narażonymi na uszkodzenia mechaniczne, chemiczne, itp. powinna być możliwie mała. Sposób realizowania zbliżeń i skrzyżowań podczas budowy rurociągu kablowego powinien być jednoznacznie określony w zatwierdzonym projekcie technicznym (projekcie budowlanym i wykonawczym) uzgodnionym z właścicielem uzbrojenia terenowego, do którego zbliża się projektowany rurociąg. Przy skrzyżowaniach linii światłowodowych z przeszkodami wodnymi, jezdniami o nawierzchni utwardzonej, torowiskami, rurociągami itp. należy przewidzieć obiektowe rury przepustowe o średnicy, co najmniej 110 mm. W każdym wypadku przy projektowaniu przejść pod dużymi obiektami wodnymi, drogami krajowymi, torami kolejowymi lub tramwajowymi należy zaprojektować większą liczbę rur niż to wynika z potrzeb. Strona 30 z 56

31 Odgałęzienia rurociągu kablowego i kabli światłowodowych. Wszelkie odgałęzienia i zmiany tras przebiegu kabli w rurociągach kablowych w warstwie szkieletowej oraz odgałęziania kabli światłowodowych (z zastosowaniem osłon złączowych) należy wykonywać w studniach, zasobnikach, szafach kablowych lub komorach kablowych budynków. Punkty styku rurociągów kablowych z sieciami innych operatorów należy lokalizować w studniach kablowych lub w szafach dostępowych przystosowanych do tego celu Technologia produkcji, składowania i transportu słupów strunobetonowych Skład betonu i parametry wytrzymałościowe. Skład mieszanki betonowej dla betonu wirowanego C-65/75: 1. cement 42,5 MSR 486kg 2. piasek płukany PN 0-2mm 522kg 3. żwir płukany 2-8mm 335kg 4. grys łamany płukany 8-16mm 741kg Parametry wytrzymałościowe: 1. wytrzymałość charakterystyczna (próbki sześcienne) 75MPa 2. klasa ekspozycji wg PN-EN 206-1:2003 XF1 3. wytrzymałość na ściskanie 40 MPa 4. wytrzymałość na rozciąganie 2,5 MPa 5. końcowe odkształcenie skurczowe wewnętrzne 0,44 mm 6. końcowe odkształcenie skurczowe zewnętrzne 0,28 mm Typ liny sprężającej: 1. lina sprężająca 12,5/1 o następujących parametrach: wytrzymałość drutów na rozciąganie 1770 N/mm 2 siła zrywająca linę 165 kn współczynnik sprężystości 195 kn/mm 2 relaksacja naprężeń mniejsza od 2% naciąg lin 135 kn na jedną linę Strona 31 z 56
